Диаграммы состояния двухкомпонентных сплавов - презентация, доклад, проект скачать

Нажмите для полного просмотра!

Диаграммы состояния двухкомпонентных сплавов, слайд №1

Диаграммы состояния двухкомпонентных сплавов, слайд №2

Диаграммы состояния двухкомпонентных сплавов, слайд №3

Диаграммы состояния двухкомпонентных сплавов, слайд №4

Диаграммы состояния двухкомпонентных сплавов, слайд №5

Диаграммы состояния двухкомпонентных сплавов, слайд №6

Диаграммы состояния двухкомпонентных сплавов, слайд №7

Диаграммы состояния двухкомпонентных сплавов, слайд №8

Диаграммы состояния двухкомпонентных сплавов, слайд №9

Диаграммы состояния двухкомпонентных сплавов, слайд №10

Диаграммы состояния двухкомпонентных сплавов, слайд №11

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Диаграммы состояния двухкомпонентных сплавов. Доклад-сообщение содержит 11 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Диаграммы состояния двухкомпонентных сплавов.

Слайд 2

Описание слайда:

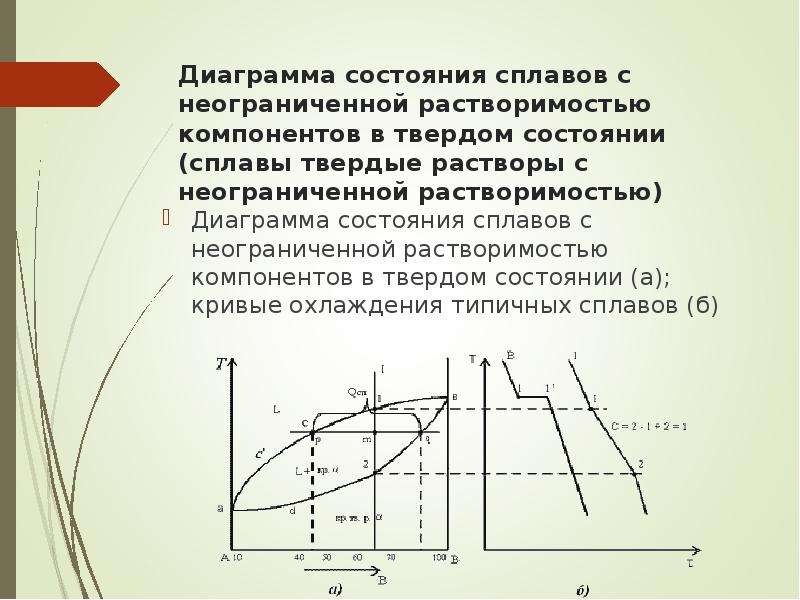

Диаграмма состояния сплавов с неограниченной растворимостью компонентов в твердом состоянии (сплавы твердые растворы с неограниченной растворимостью) Диаграмма состояния сплавов с неограниченной растворимостью компонентов в твердом состоянии (а); кривые охлаждения типичных сплавов (б)

Слайд 3

Описание слайда:

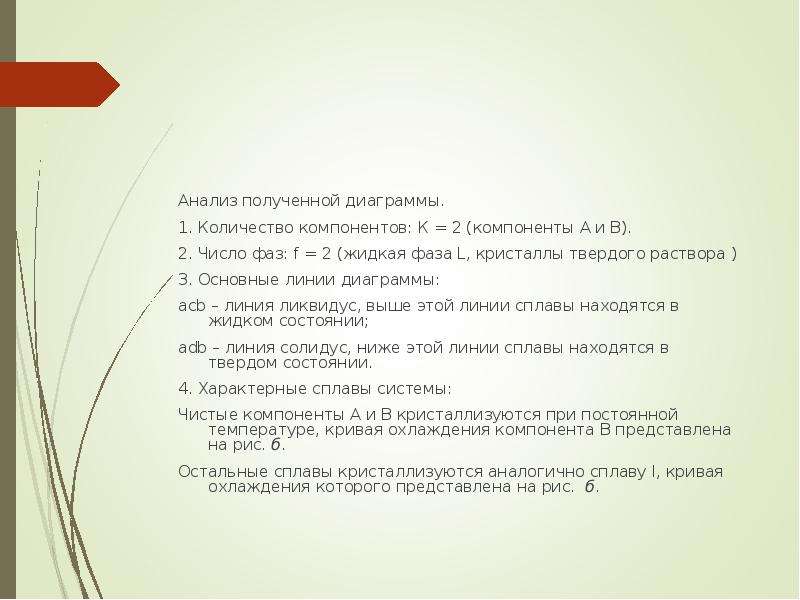

Анализ полученной диаграммы. 1. Количество компонентов: К = 2 (компоненты А и В). 2. Число фаз: f = 2 (жидкая фаза L, кристаллы твердого раствора ) 3. Основные линии диаграммы: acb – линия ликвидус, выше этой линии сплавы находятся в жидком состоянии; adb – линия солидус, ниже этой линии сплавы находятся в твердом состоянии. 4. Характерные сплавы системы: Чистые компоненты А и В кристаллизуются при постоянной температуре, кривая охлаждения компонента В представлена на рис. б. Остальные сплавы кристаллизуются аналогично сплаву I, кривая охлаждения которого представлена на рис. б.

Слайд 4

Описание слайда:

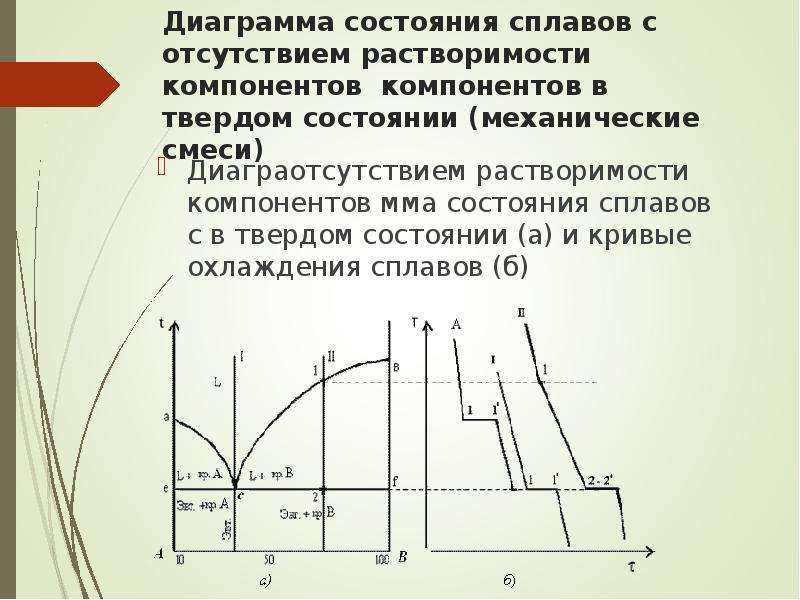

Диаграмма состояния сплавов с отсутствием растворимости компонентов компонентов в твердом состоянии (механические смеси) Диаграотсутствием растворимости компонентов мма состояния сплавов с в твердом состоянии (а) и кривые охлаждения сплавов (б)

Слайд 5

Описание слайда:

анализ диаграммы состояния. 1. Количество компонентов: К = 2 (компоненты А и В); 2. Число фаз: f = 3 (кристаллы компонента А, кристаллы компонента В, жидкая фаза). 3. Основные линии диаграммы: · линия ликвидус acb, состоит из двух ветвей, сходящихся в одной точке; · линия солидус ecf, параллельна оси концентраций стремится к осям компонентов, но не достигает их; 4. Типовые сплавы системы.

Слайд 6

Описание слайда:

Диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии Диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии (а) и кривые охлаждения типичных сплавов (б)

Слайд 7

Описание слайда:

Диаграмма состояния и кривые охлаждения типичных сплавов системы представлены на рис. 1. Количество компонентов: К = 2 (компоненты А и В); 2. Число фаз: f = 3 (жидкая фаза и кристаллы твердых растворов (раствор компонента В в компоненте А) и ( раствор компонента А в компоненте В)); 3. Основные линии диаграммы: · линия ликвидус acb, состоит из двух ветвей, сходящихся в одной точке; · линия солидус аdcfb, состоит из трех участков; · dm – линия предельной концентрации компонента В в компоненте А; · fn – линия предельной концентрации компонента А в компоненте В. 4. Типовые сплавы системы.

Слайд 8

Описание слайда:

Диаграмма состояния сплавов, компоненты которых образуют химические соединения. Диаграмма состояния сплавов, компоненты которых образуют химические соединения

Слайд 9

Описание слайда:

Диаграмма состояния сплавов, испытывающих фазовые превращения в твердом состоянии (переменная растворимость) На диаграмме: · df – линия переменной предельной растворимости компонента В в компоненте А; · ek – линия переменной предельной растворимости компонента А в компоненте В.

Слайд 10

Описание слайда:

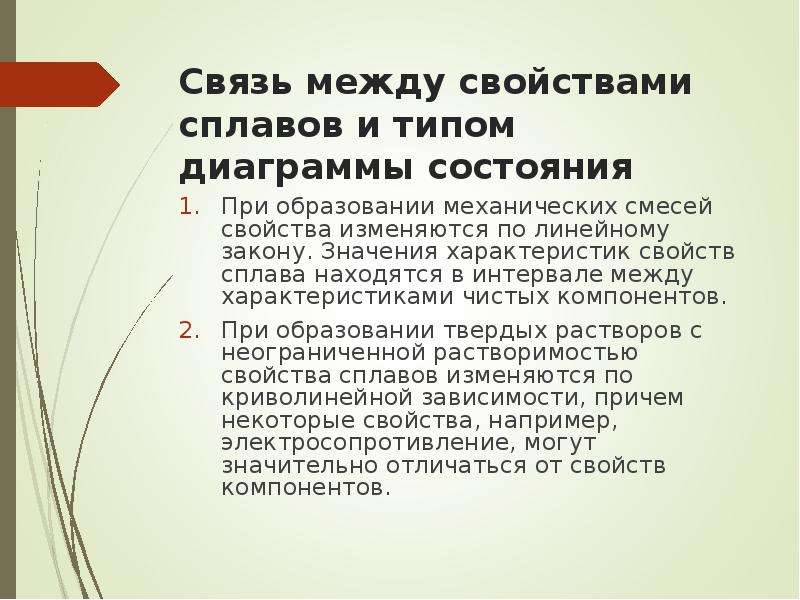

Связь между свойствами сплавов и типом диаграммы состояния При образовании механических смесей свойства изменяются по линейному закону. Значения характеристик свойств сплава находятся в интервале между характеристиками чистых компонентов. При образовании твердых растворов с неограниченной растворимостью свойства сплавов изменяются по криволинейной зависимости, причем некоторые свойства, например, электросопротивление, могут значительно отличаться от свойств компонентов.

Слайд 11

Описание слайда:

Связь между свойствами сплавов и типом диаграммы состояния При образовании твердых растворов с ограниченной растворимостью свойства в интервале концентраций, отвечающих однофазным твердым растворам, изменяются по криволинейному закону, а в двухфазной области – по линейному закону. Причем крайние точки на прямой являются свойствами чистых фаз, предельно насыщенных твердых растворов, образующих данную смесь. При образовании химических соединений концентрация химического соединения отвечает максимуму на кривой. Эта точка перелома, соответствующая химическому соединению, называется сингулярной точкой.
