Слайд 1

Описание слайда:

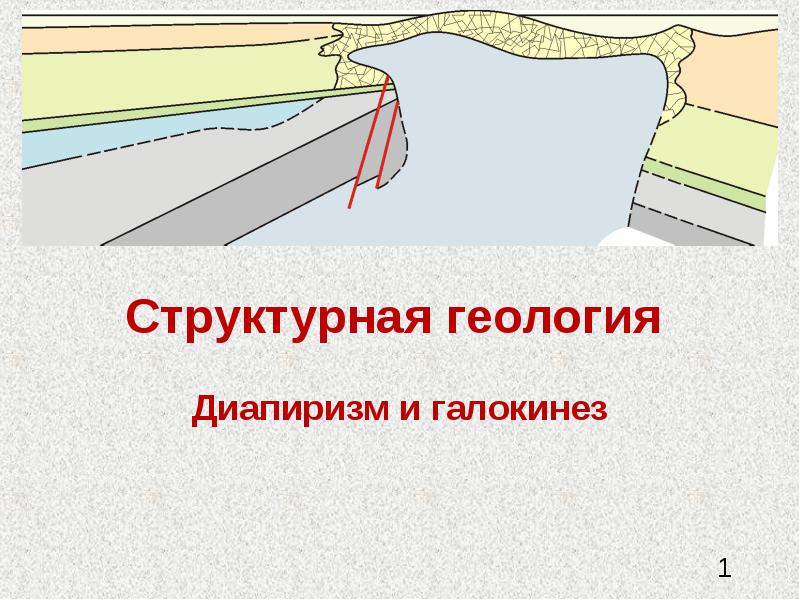

Структурная геология Диапиризм и галокинез

Слайд 2

Описание слайда:

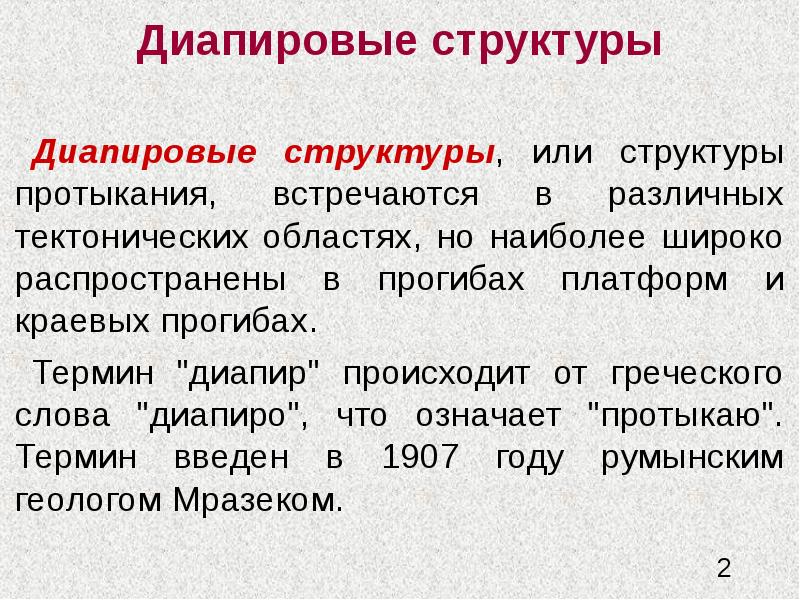

Диапировые структуры Диапировые структуры, или структуры протыкания, встречаются в различных тектонических областях, но наиболее широко распространены в прогибах платформ и краевых прогибах. Термин "диапир" происходит от греческого слова "диапиро", что означает "протыкаю". Термин введен в 1907 году румынским геологом Мразеком.

Слайд 3

Описание слайда:

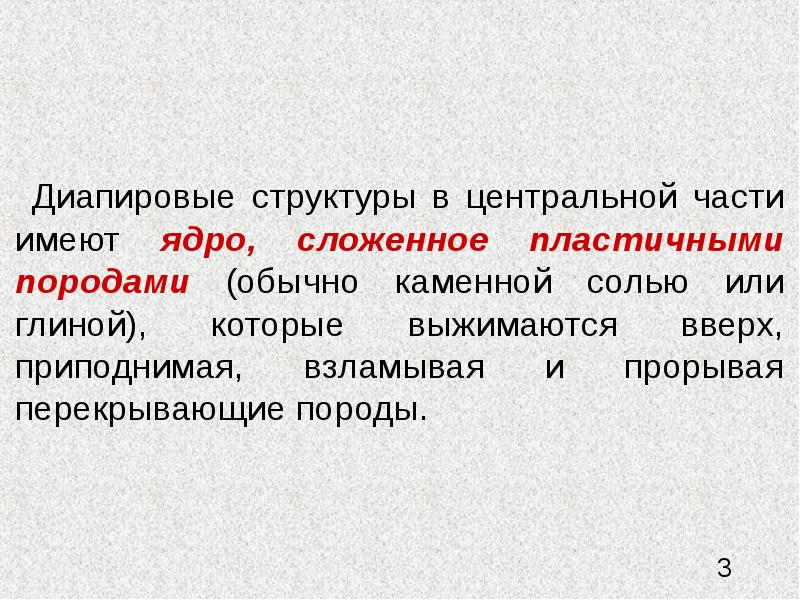

Диапировые структуры в центральной части имеют ядро, сложенное пластичными породами (обычно каменной солью или глиной), которые выжимаются вверх, приподнимая, взламывая и прорывая перекрывающие породы. Диапировые структуры в центральной части имеют ядро, сложенное пластичными породами (обычно каменной солью или глиной), которые выжимаются вверх, приподнимая, взламывая и прорывая перекрывающие породы.

Слайд 4

Описание слайда:

Можно выделить два различных типа диапировых структур: Можно выделить два различных типа диапировых структур: Диапировые структуры в складчатых областях (преимущественно во внутренних, складчатых частях краевых прогибов). Диапировые структуры в платформенных областях и внешних частях краевых прогибов (значительно более распространенный тип).

Слайд 5

Описание слайда:

В первом случае структуры протыкания представляют собой крайнее выражение дисгармоничной складчатости. Пластичные породы (соли или глины) нагнетаются из крыльев антиклинальных складок в замки. Вышележащие породы в замках антиклиналей испытывают растяжение. В первом случае структуры протыкания представляют собой крайнее выражение дисгармоничной складчатости. Пластичные породы (соли или глины) нагнетаются из крыльев антиклинальных складок в замки. Вышележащие породы в замках антиклиналей испытывают растяжение.

Слайд 6

Описание слайда:

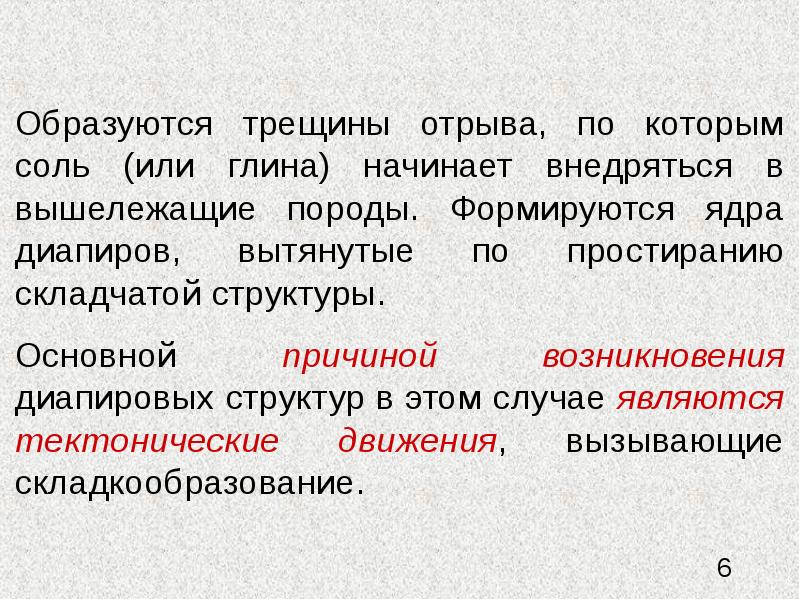

Образуются трещины отрыва, по которым соль (или глина) начинает внедряться в вышележащие породы. Формируются ядра диапиров, вытянутые по простиранию складчатой структуры. Образуются трещины отрыва, по которым соль (или глина) начинает внедряться в вышележащие породы. Формируются ядра диапиров, вытянутые по простиранию складчатой структуры. Основной причиной возникновения диапировых структур в этом случае являются тектонические движения, вызывающие складкообразование.

Слайд 7

Описание слайда:

Во втором случае сложные тектонические дислокации отсутствуют, следовательно, тектонические движения не могут служить основной причиной образования диапировых структур. Во втором случае сложные тектонические дислокации отсутствуют, следовательно, тектонические движения не могут служить основной причиной образования диапировых структур.

Слайд 8

Описание слайда:

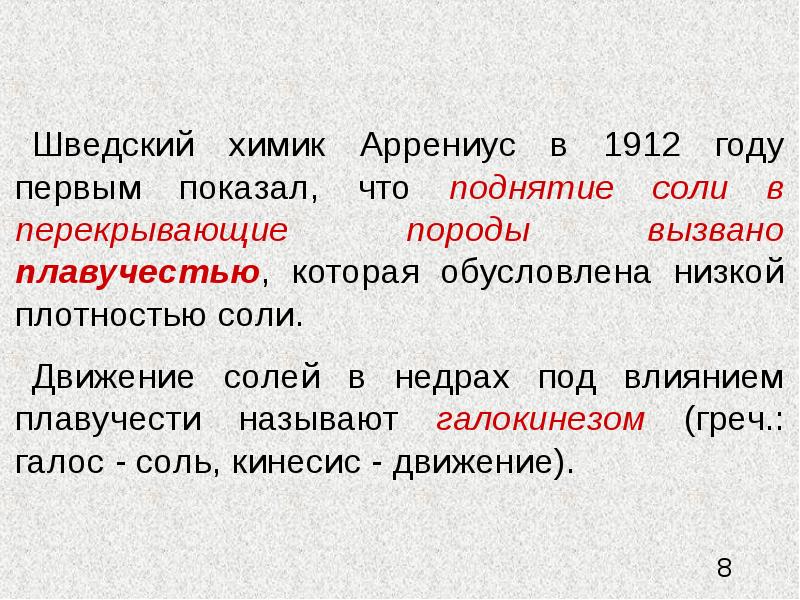

Шведский химик Аррениус в 1912 году первым показал, что поднятие соли в перекрывающие породы вызвано плавучестью, которая обусловлена низкой плотностью соли. Шведский химик Аррениус в 1912 году первым показал, что поднятие соли в перекрывающие породы вызвано плавучестью, которая обусловлена низкой плотностью соли. Движение солей в недрах под влиянием плавучести называют галокинезом (греч.: галос - соль, кинесис - движение).

Слайд 9

Описание слайда:

Течение соли связано с тремя ее кардинальными свойствами: Течение соли связано с тремя ее кардинальными свойствами:

Слайд 10

Описание слайда:

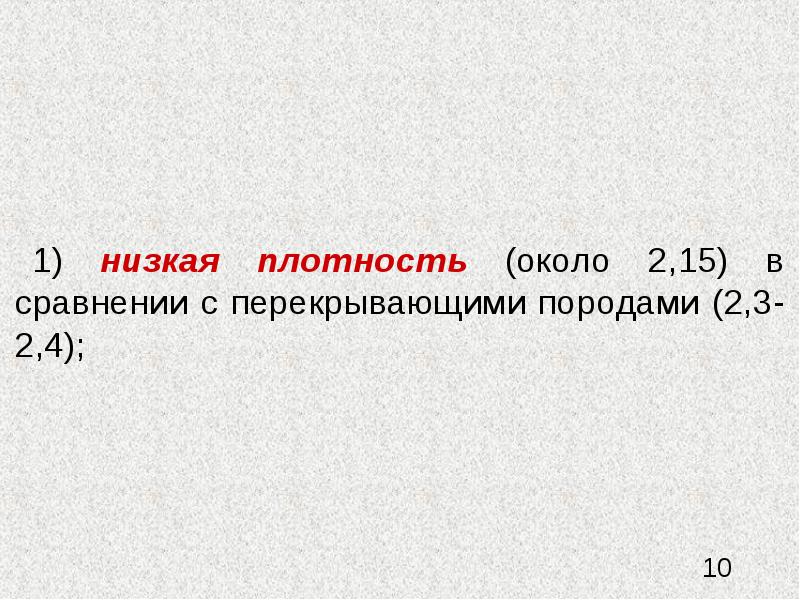

1) низкая плотность (около 2,15) в сравнении с перекрывающими породами (2,3-2,4); 1) низкая плотность (около 2,15) в сравнении с перекрывающими породами (2,3-2,4);

Слайд 11

Описание слайда:

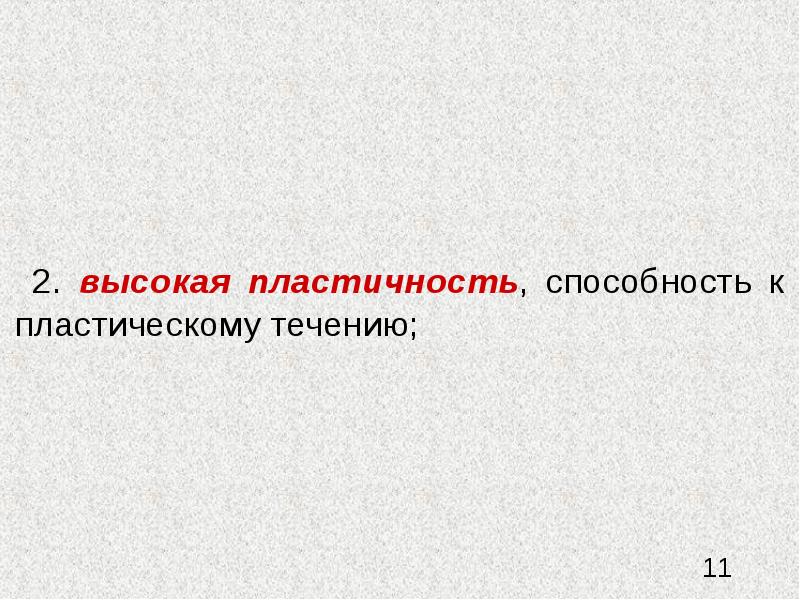

2. высокая пластичность, способность к пластическому течению; 2. высокая пластичность, способность к пластическому течению;

Слайд 12

Описание слайда:

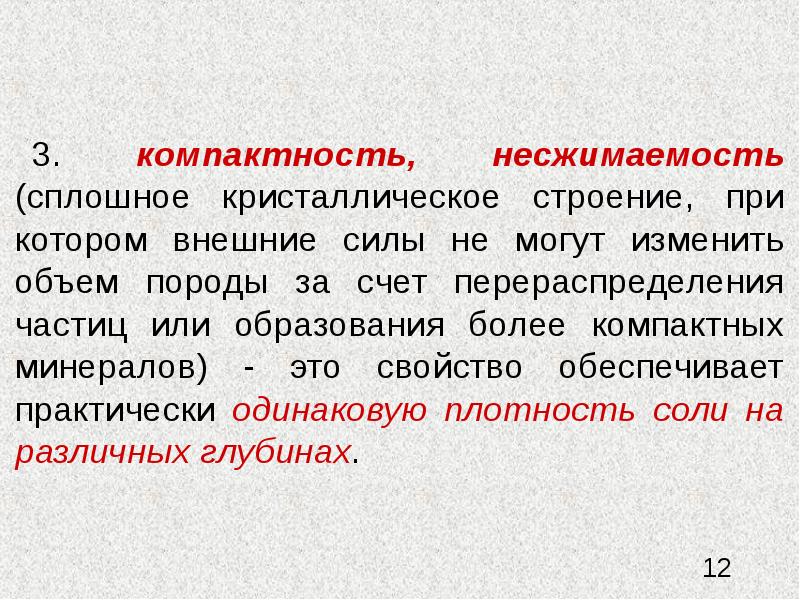

3. компактность, несжимаемость (сплошное кристаллическое строение, при котором внешние силы не могут изменить объем породы за счет перераспределения частиц или образования более компактных минералов) - это свойство обеспечивает практически одинаковую плотность соли на различных глубинах. 3. компактность, несжимаемость (сплошное кристаллическое строение, при котором внешние силы не могут изменить объем породы за счет перераспределения частиц или образования более компактных минералов) - это свойство обеспечивает практически одинаковую плотность соли на различных глубинах.

Слайд 13

Описание слайда:

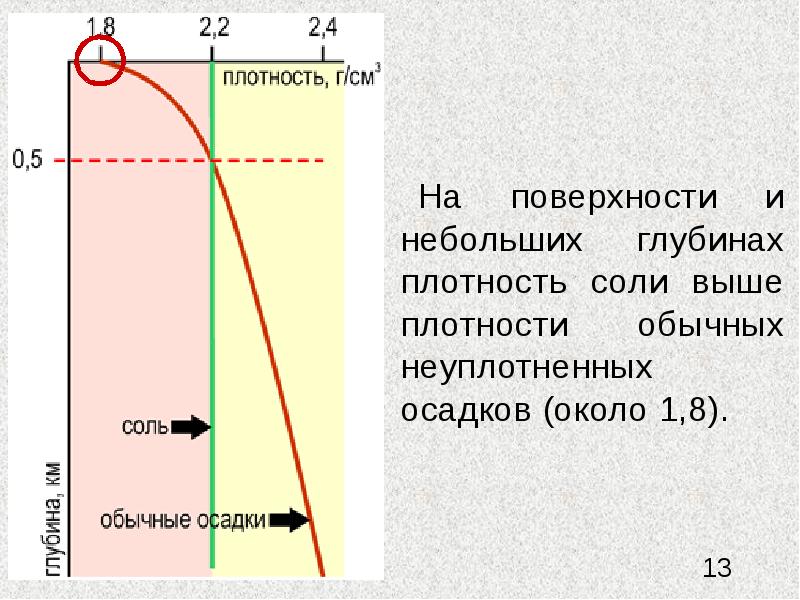

На поверхности и небольших глубинах плотность соли выше плотности обычных неуплотненных осадков (около 1,8). На поверхности и небольших глубинах плотность соли выше плотности обычных неуплотненных осадков (около 1,8).

Слайд 14

Описание слайда:

По мере накопления осадки погружаются на все большую глубину, уплотняются, цементируются и превращаются в осадочные породы с плотностью, превышающей плотность соли. По мере накопления осадки погружаются на все большую глубину, уплотняются, цементируются и превращаются в осадочные породы с плотностью, превышающей плотность соли.

Слайд 15

Описание слайда:

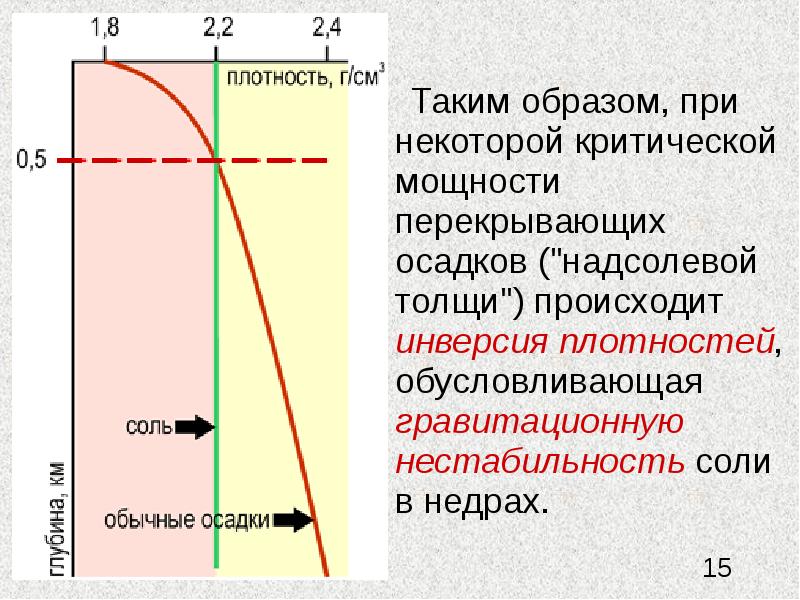

Таким образом, при некоторой критической мощности перекрывающих осадков ("надсолевой толщи") происходит инверсия плотностей, обусловливающая гравитационную нестабильность соли в недрах. Таким образом, при некоторой критической мощности перекрывающих осадков ("надсолевой толщи") происходит инверсия плотностей, обусловливающая гравитационную нестабильность соли в недрах.

Слайд 16

Описание слайда:

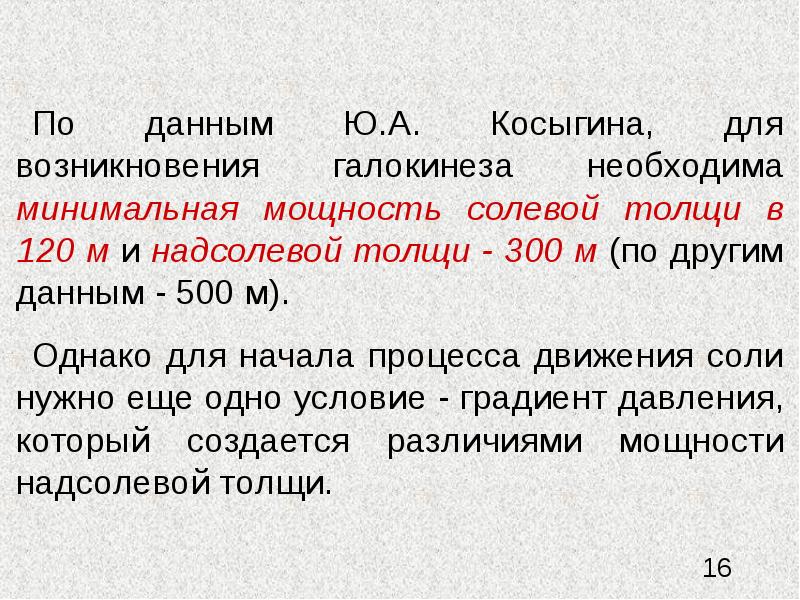

По данным Ю.А. Косыгина, для возникновения галокинеза необходима минимальная мощность солевой толщи в 120 м и надсолевой толщи - 300 м (по другим данным - 500 м). По данным Ю.А. Косыгина, для возникновения галокинеза необходима минимальная мощность солевой толщи в 120 м и надсолевой толщи - 300 м (по другим данным - 500 м). Однако для начала процесса движения соли нужно еще одно условие - градиент давления, который создается различиями мощности надсолевой толщи.

Слайд 17

Описание слайда:

Эти различия зависят от разной скорости вертикальных колебательных тектонических движений, то есть, влияние тектонического фактора на процессы галокинеза также велико. Эти различия зависят от разной скорости вертикальных колебательных тектонических движений, то есть, влияние тектонического фактора на процессы галокинеза также велико.

Слайд 18

Описание слайда:

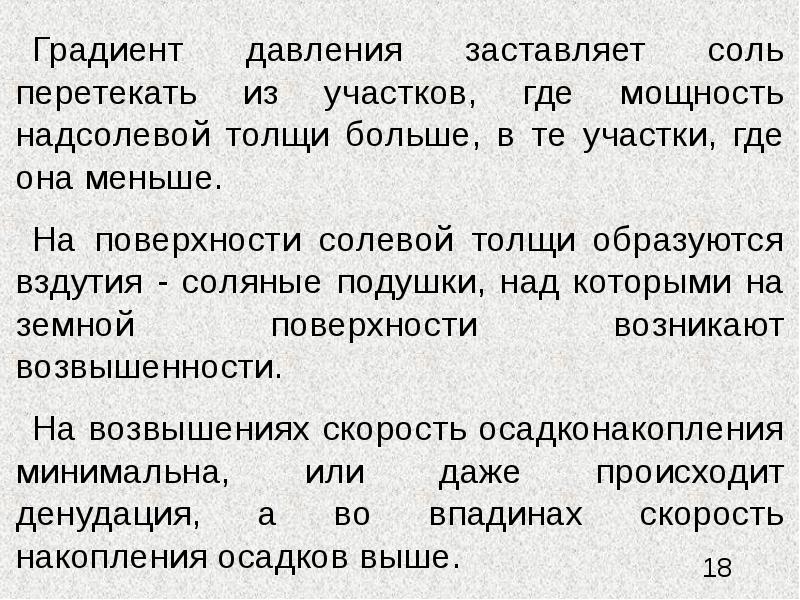

Градиент давления заставляет соль перетекать из участков, где мощность надсолевой толщи больше, в те участки, где она меньше. Градиент давления заставляет соль перетекать из участков, где мощность надсолевой толщи больше, в те участки, где она меньше. На поверхности солевой толщи образуются вздутия - соляные подушки, над которыми на земной поверхности возникают возвышенности. На возвышениях скорость осадконакопления минимальна, или даже происходит денудация, а во впадинах скорость накопления осадков выше.

Слайд 19

Описание слайда:

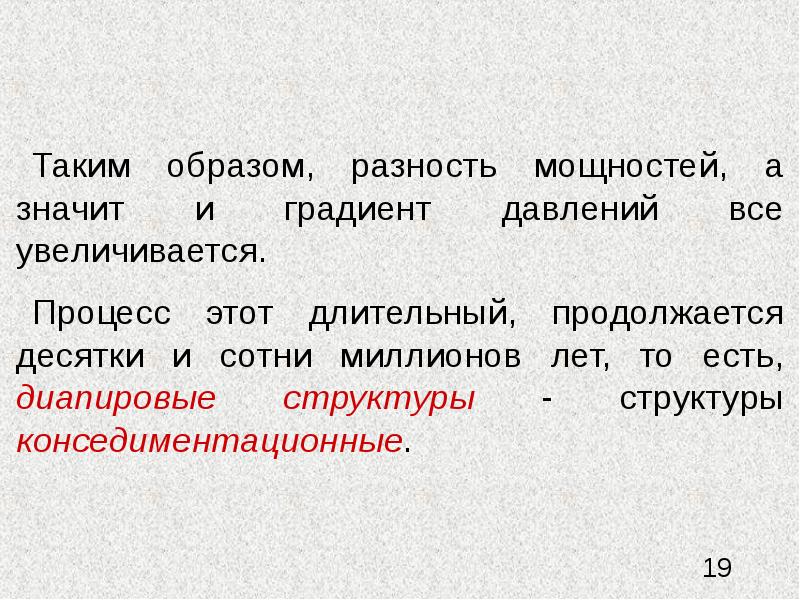

Таким образом, разность мощностей, а значит и градиент давлений все увеличивается. Таким образом, разность мощностей, а значит и градиент давлений все увеличивается. Процесс этот длительный, продолжается десятки и сотни миллионов лет, то есть, диапировые структуры - структуры конседиментационные.

Слайд 20

Описание слайда:

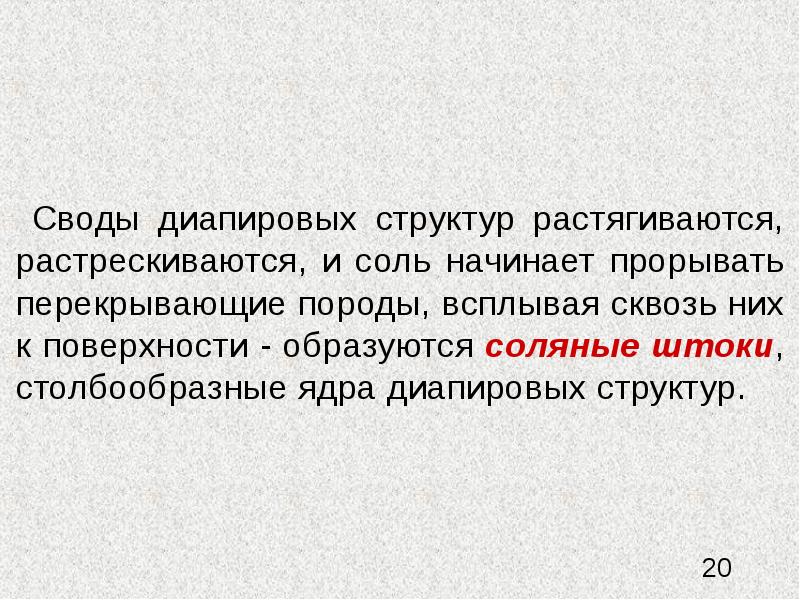

Своды диапировых структур растягиваются, растрескиваются, и соль начинает прорывать перекрывающие породы, всплывая сквозь них к поверхности - образуются соляные штоки, столбообразные ядра диапировых структур. Своды диапировых структур растягиваются, растрескиваются, и соль начинает прорывать перекрывающие породы, всплывая сквозь них к поверхности - образуются соляные штоки, столбообразные ядра диапировых структур.

Слайд 21

Описание слайда:

Чем выше соляное поднятие, и, следовательно, больше разность давлений, тем быстрее растет соляной шток (закон ускоренного роста соляных куполов). Чем выше соляное поднятие, и, следовательно, больше разность давлений, тем быстрее растет соляной шток (закон ускоренного роста соляных куполов). Однако, по достижении уровня грунтовых вод, скорость роста замедляется, уравновешиваясь растворением соли. Начинает формироваться кепрок ("гипсовая шляпа") - порода, состоящая из нерастворимых в воде примесей в каменной соли.

Слайд 22

Описание слайда:

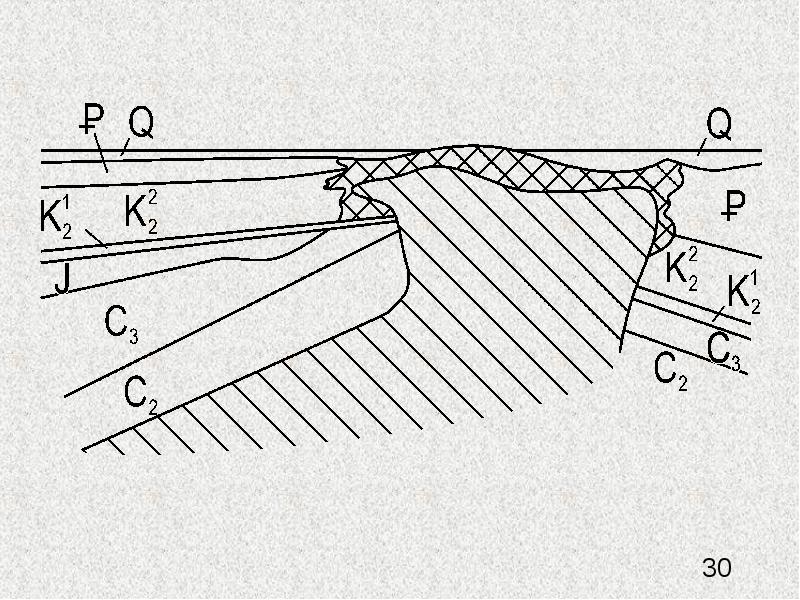

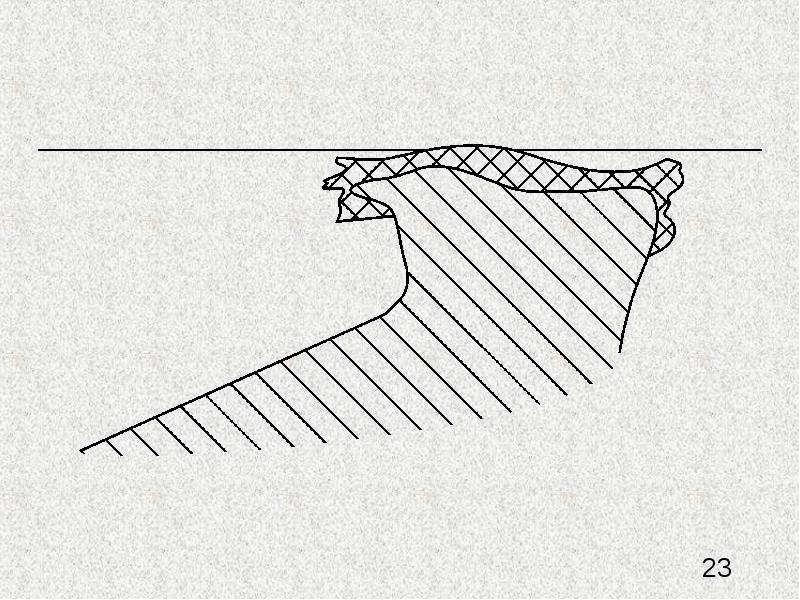

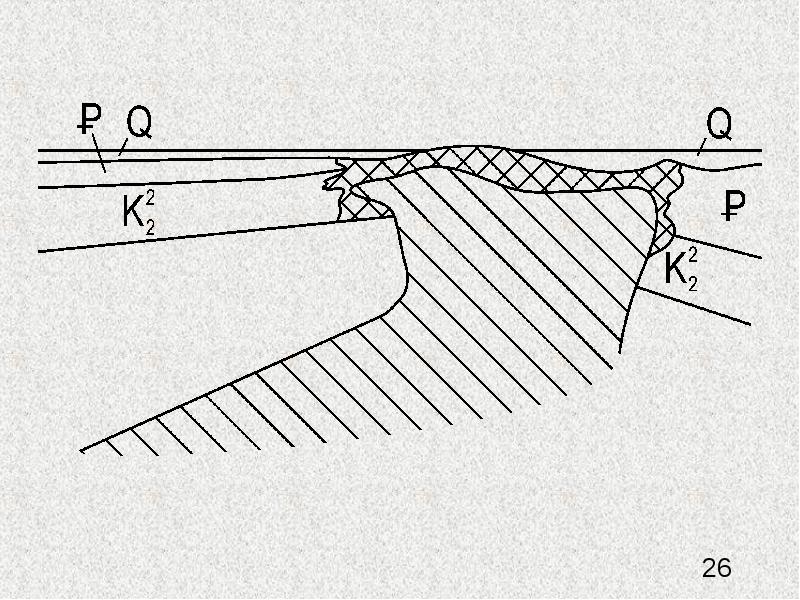

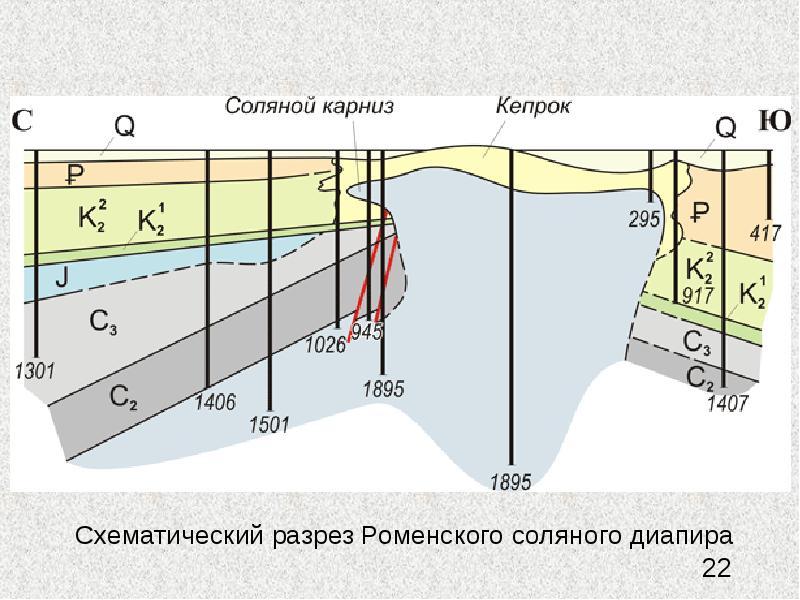

Схематический разрез Роменского соляного диапира Схематический разрез Роменского соляного диапира

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

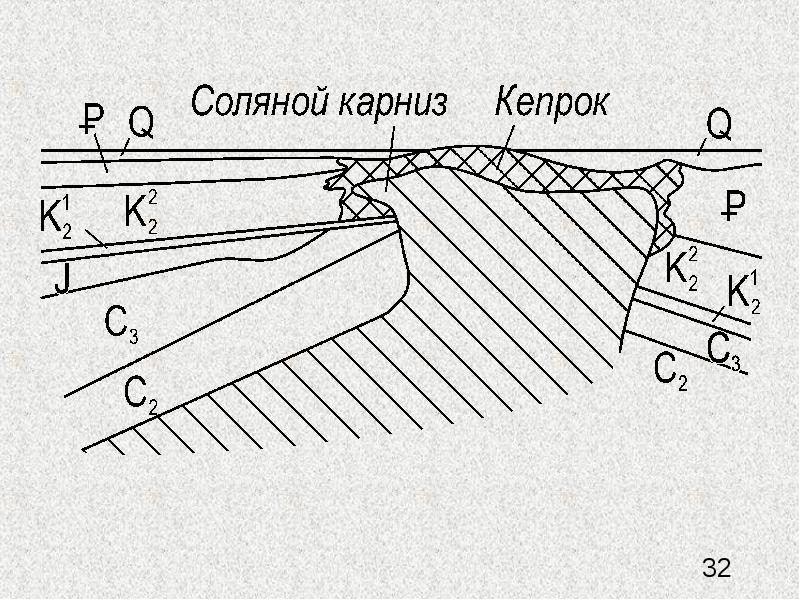

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

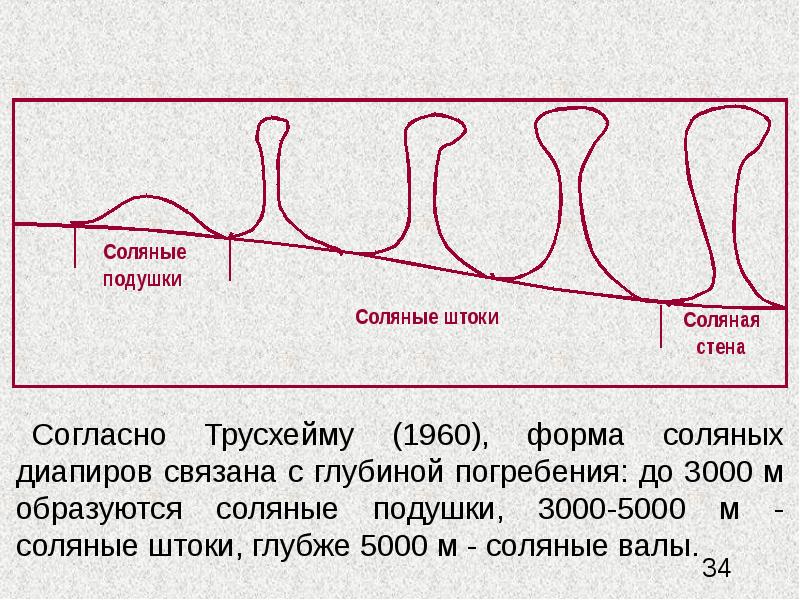

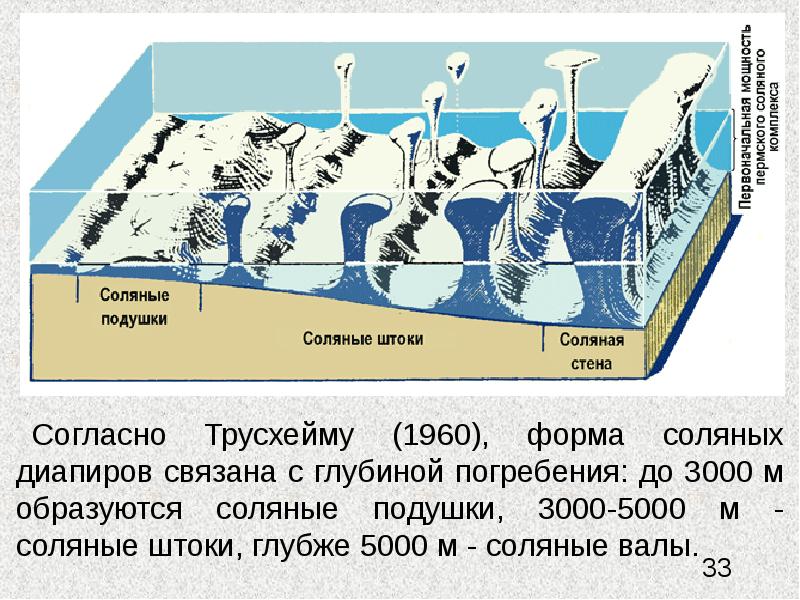

Согласно Трусхейму (1960), форма соляных диапиров связана с глубиной погребения: до 3000 м образуются соляные подушки, 3000-5000 м - соляные штоки, глубже 5000 м - соляные валы. Согласно Трусхейму (1960), форма соляных диапиров связана с глубиной погребения: до 3000 м образуются соляные подушки, 3000-5000 м - соляные штоки, глубже 5000 м - соляные валы.

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

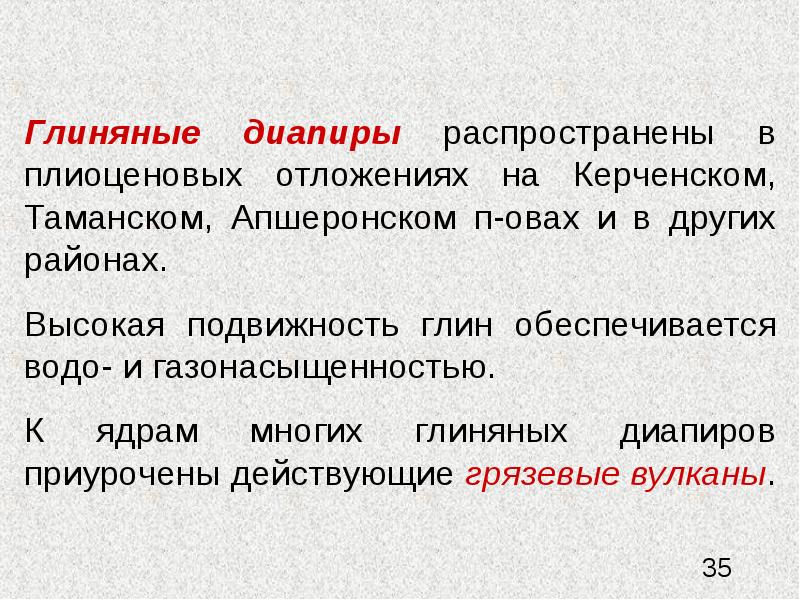

Глиняные диапиры распространены в плиоценовых отложениях на Керченском, Таманском, Апшеронском п-овах и в других районах. Глиняные диапиры распространены в плиоценовых отложениях на Керченском, Таманском, Апшеронском п-овах и в других районах. Высокая подвижность глин обеспечивается водо- и газонасыщенностью. К ядрам многих глиняных диапиров приурочены действующие грязевые вулканы.

Слайд 36

Описание слайда:

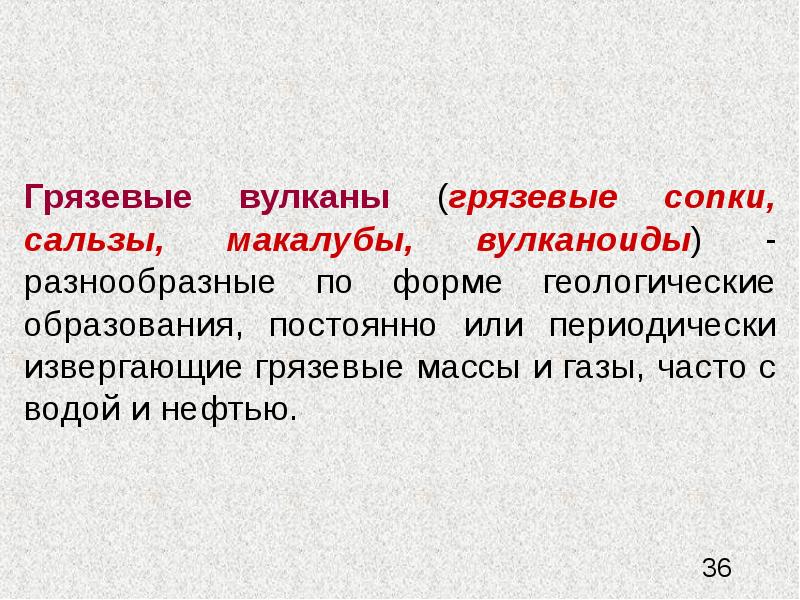

Грязевые вулканы (грязевые сопки, сальзы, макалубы, вулканоиды) - разнообразные по форме геологические образования, постоянно или периодически извергающие грязевые массы и газы, часто с водой и нефтью. Грязевые вулканы (грязевые сопки, сальзы, макалубы, вулканоиды) - разнообразные по форме геологические образования, постоянно или периодически извергающие грязевые массы и газы, часто с водой и нефтью.

Слайд 37

Описание слайда:

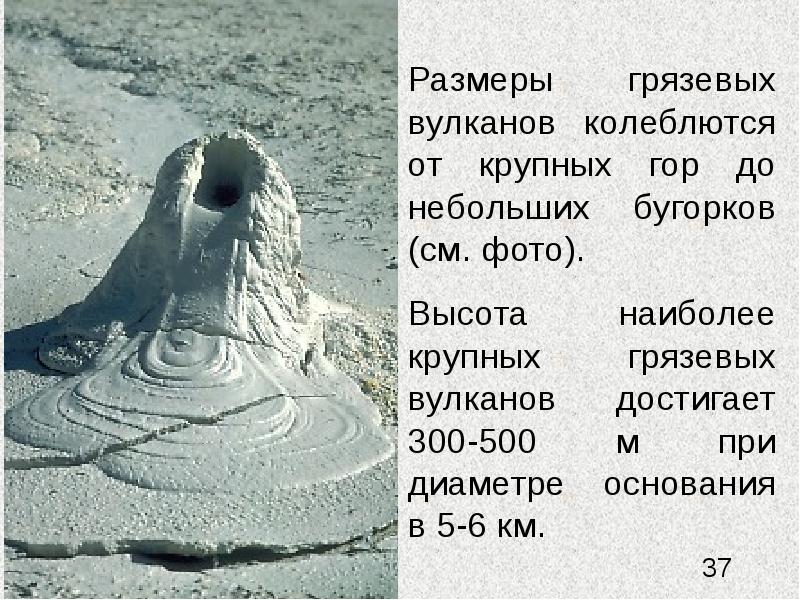

Размеры грязевых вулканов колеблются от крупных гор до небольших бугорков (см. фото). Размеры грязевых вулканов колеблются от крупных гор до небольших бугорков (см. фото). Высота наиболее крупных грязевых вулканов достигает 300-500 м при диаметре основания в 5-6 км.

Слайд 38

Описание слайда:

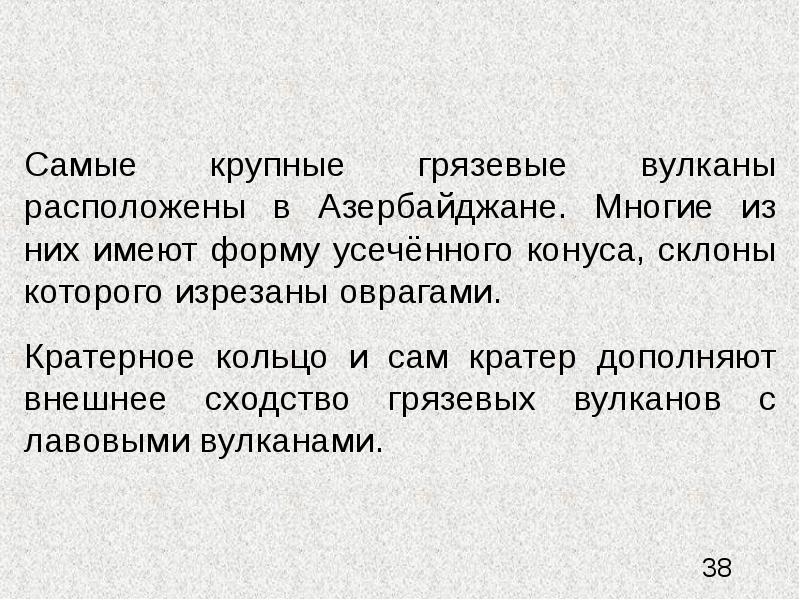

Самые крупные грязевые вулканы расположены в Азербайджане. Многие из них имеют форму усечённого конуса, склоны которого изрезаны оврагами. Самые крупные грязевые вулканы расположены в Азербайджане. Многие из них имеют форму усечённого конуса, склоны которого изрезаны оврагами. Кратерное кольцо и сам кратер дополняют внешнее сходство грязевых вулканов с лавовыми вулканами.

Слайд 39

Описание слайда:

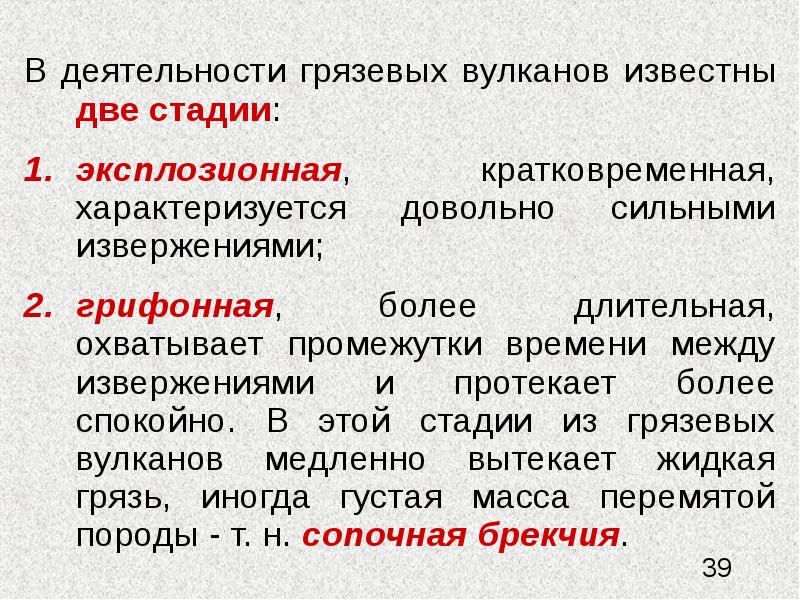

В деятельности грязевых вулканов известны две стадии: В деятельности грязевых вулканов известны две стадии: эксплозионная, кратковременная, характеризуется довольно сильными извержениями; грифонная, более длительная, охватывает промежутки времени между извержениями и протекает более спокойно. В этой стадии из грязевых вулканов медленно вытекает жидкая грязь, иногда густая масса перемятой породы - т. н. сопочная брекчия.

Слайд 40

Описание слайда:

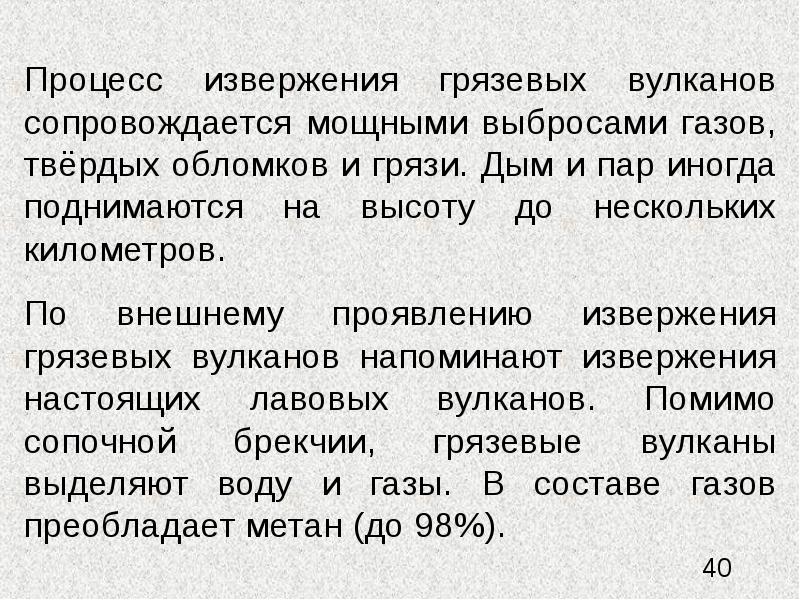

Процесс извержения грязевых вулканов сопровождается мощными выбросами газов, твёрдых обломков и грязи. Дым и пар иногда поднимаются на высоту до нескольких километров. Процесс извержения грязевых вулканов сопровождается мощными выбросами газов, твёрдых обломков и грязи. Дым и пар иногда поднимаются на высоту до нескольких километров. По внешнему проявлению извержения грязевых вулканов напоминают извержения настоящих лавовых вулканов. Помимо сопочной брекчии, грязевые вулканы выделяют воду и газы. В составе газов преобладает метан (до 98%).

Слайд 41

Описание слайда:

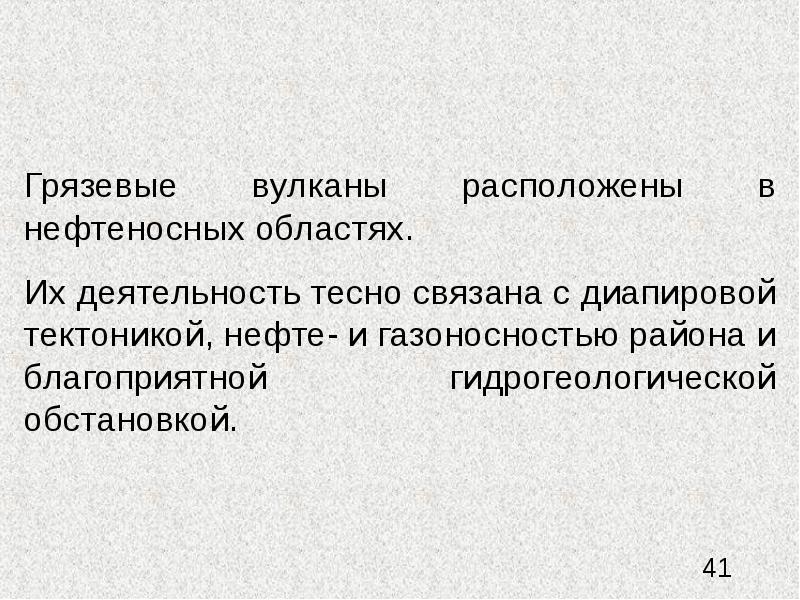

Грязевые вулканы расположены в нефтеносных областях. Грязевые вулканы расположены в нефтеносных областях. Их деятельность тесно связана с диапировой тектоникой, нефте- и газоносностью района и благоприятной гидрогеологической обстановкой.

Слайд 42

Описание слайда:

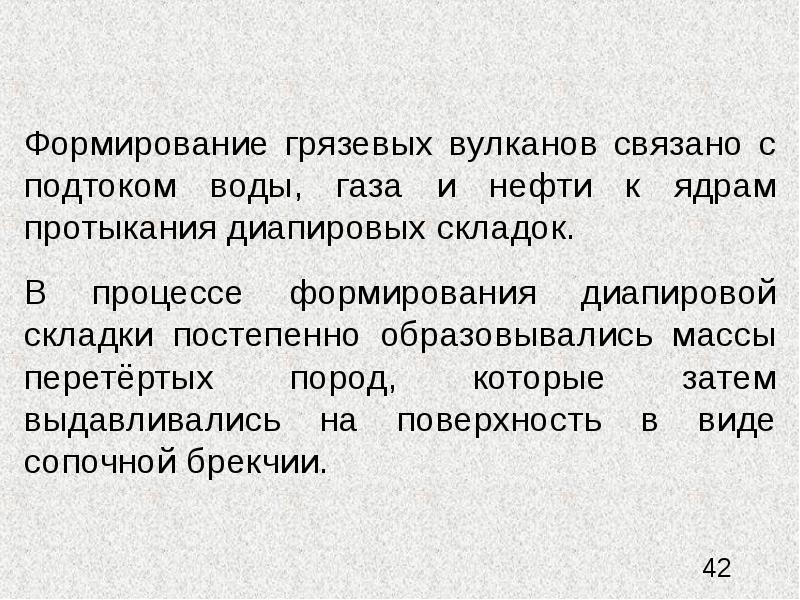

Формирование грязевых вулканов связано с подтоком воды, газа и нефти к ядрам протыкания диапировых складок. Формирование грязевых вулканов связано с подтоком воды, газа и нефти к ядрам протыкания диапировых складок. В процессе формирования диапировой складки постепенно образовывались массы перетёртых пород, которые затем выдавливались на поверхность в виде сопочной брекчии.

Слайд 43

Описание слайда:

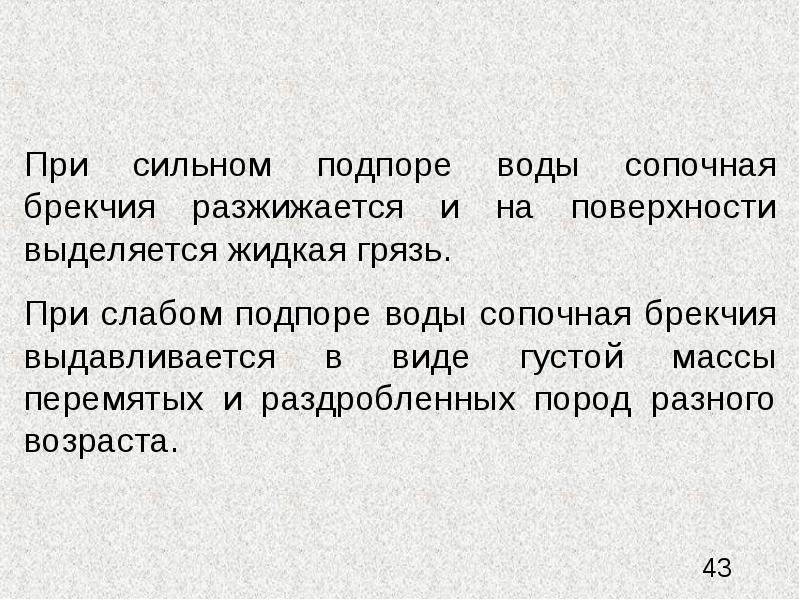

При сильном подпоре воды сопочная брекчия разжижается и на поверхности выделяется жидкая грязь. При сильном подпоре воды сопочная брекчия разжижается и на поверхности выделяется жидкая грязь. При слабом подпоре воды сопочная брекчия выдавливается в виде густой массы перемятых и раздробленных пород разного возраста.

Слайд 44

Описание слайда:

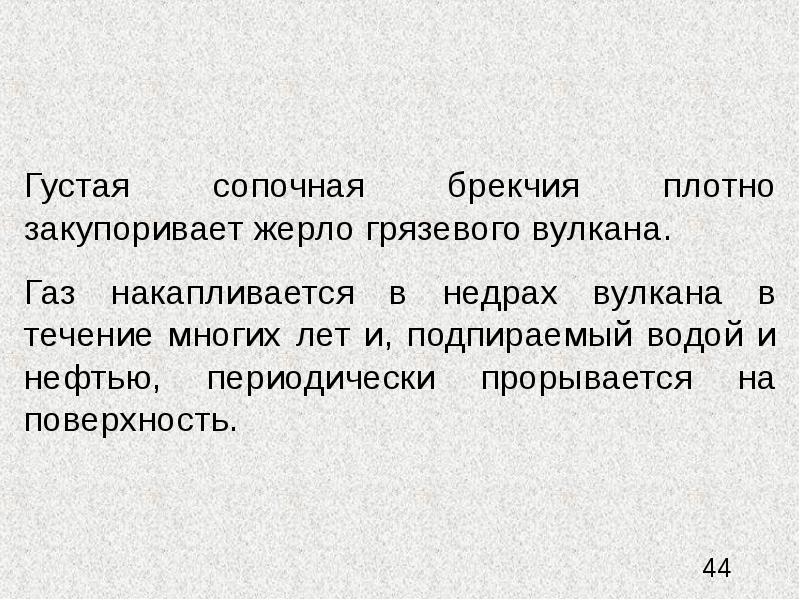

Густая сопочная брекчия плотно закупоривает жерло грязевого вулкана. Густая сопочная брекчия плотно закупоривает жерло грязевого вулкана. Газ накапливается в недрах вулкана в течение многих лет и, подпираемый водой и нефтью, периодически прорывается на поверхность.

Слайд 45

Описание слайда:

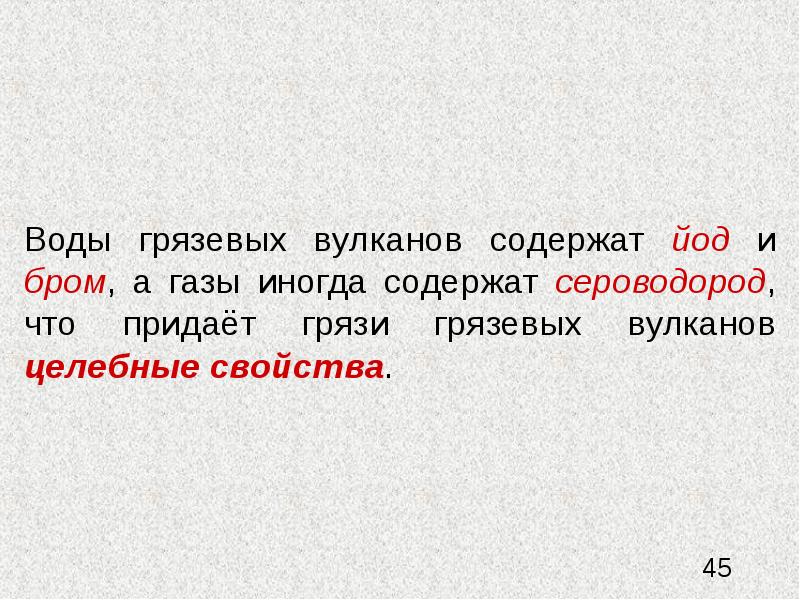

Воды грязевых вулканов содержат йод и бром, а газы иногда содержат сероводород, что придаёт грязи грязевых вулканов целебные свойства. Воды грязевых вулканов содержат йод и бром, а газы иногда содержат сероводород, что придаёт грязи грязевых вулканов целебные свойства.

Слайд 46

Описание слайда:

Кроме глиняных и соляных диапиров, встречаются примеры гипсовой тектоники, связанные с превращением ангидрита в гипс, сопровождающимся увеличением объема до 61%. Кроме глиняных и соляных диапиров, встречаются примеры гипсовой тектоники, связанные с превращением ангидрита в гипс, сопровождающимся увеличением объема до 61%. Это ведет к интенсивным дислокациям гипсовых толщ и прорыву их к поверхности.

Слайд 47

Описание слайда:

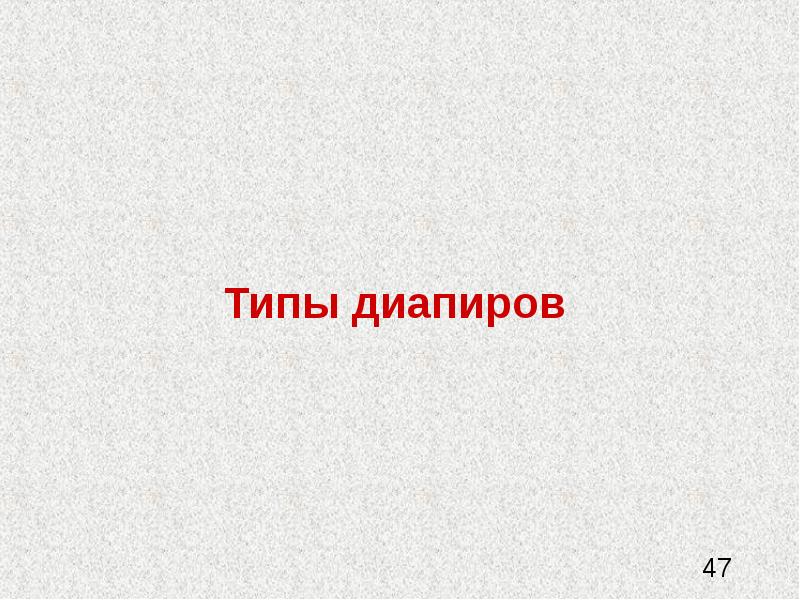

Типы диапиров Типы диапиров

Слайд 48

Описание слайда:

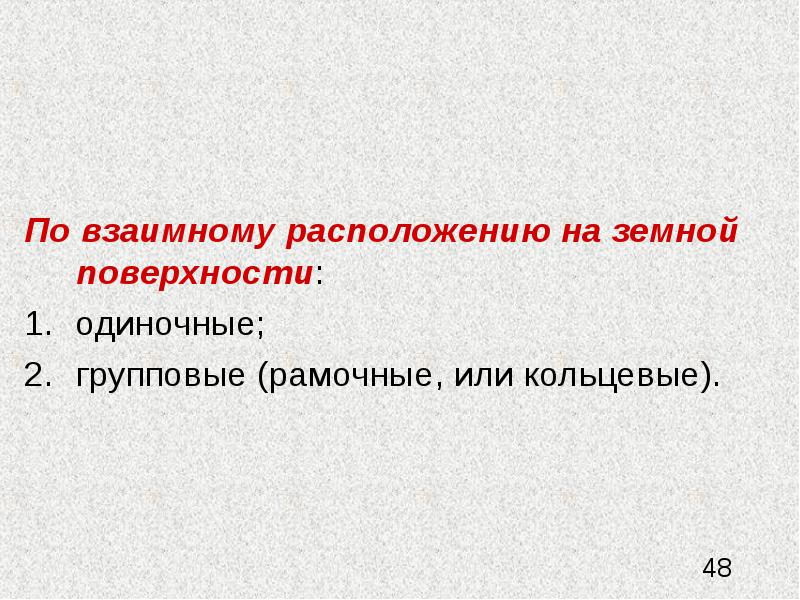

По взаимному расположению на земной поверхности: По взаимному расположению на земной поверхности: одиночные; групповые (рамочные, или кольцевые).

Слайд 49

Описание слайда:

По положению ядра диапира по отношению к земной поверхности: По положению ядра диапира по отношению к земной поверхности: открытые (ядро вышло на земную поверхность); криптодиапиры (ядро не достигло земной поверхности); погребенные (когда-то в геологической истории были открытыми, затем были перекрыты новыми осадками, после чего их рост возобновился).

Слайд 50

Описание слайда:

Одиночные диапиры – следует понимать условно, поскольку диапировые структуры поодиночке не встречаются. В данном случае речь идет о диапирах, удаленных на некоторое расстояние друг от друга. Одиночные диапиры – следует понимать условно, поскольку диапировые структуры поодиночке не встречаются. В данном случае речь идет о диапирах, удаленных на некоторое расстояние друг от друга.

Слайд 51

Описание слайда:

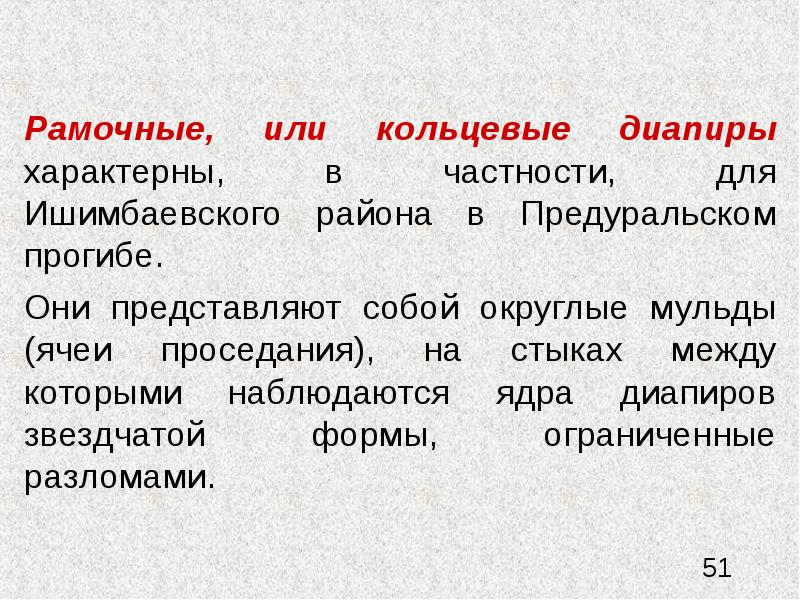

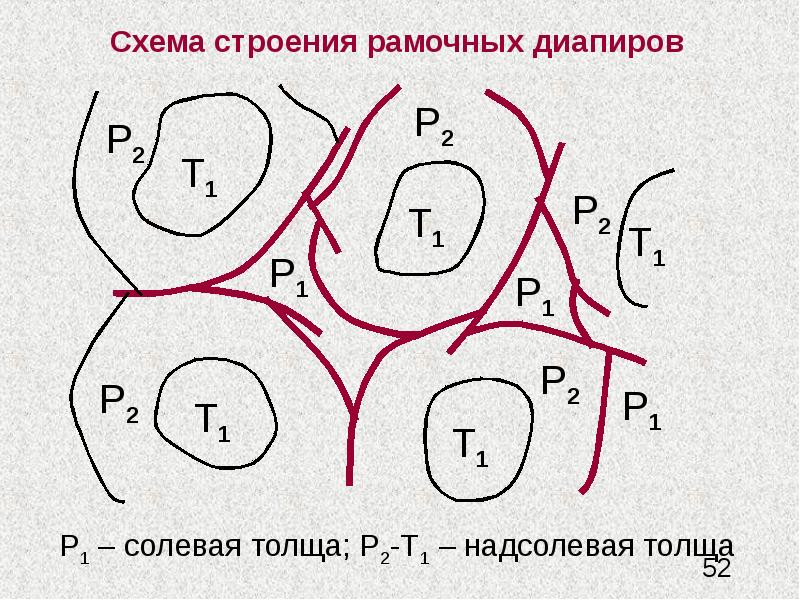

Рамочные, или кольцевые диапиры характерны, в частности, для Ишимбаевского района в Предуральском прогибе. Рамочные, или кольцевые диапиры характерны, в частности, для Ишимбаевского района в Предуральском прогибе. Они представляют собой округлые мульды (ячеи проседания), на стыках между которыми наблюдаются ядра диапиров звездчатой формы, ограниченные разломами.

Слайд 52

Описание слайда:

Слайд 53

Описание слайда:

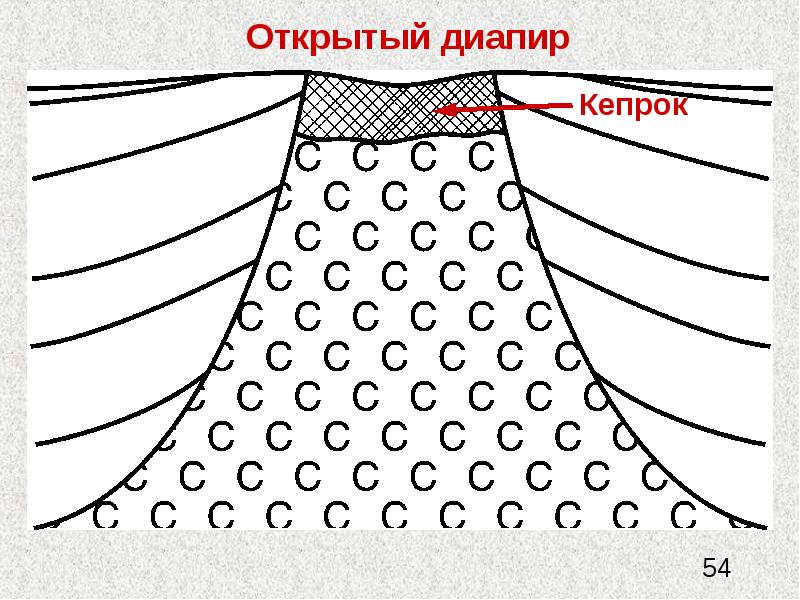

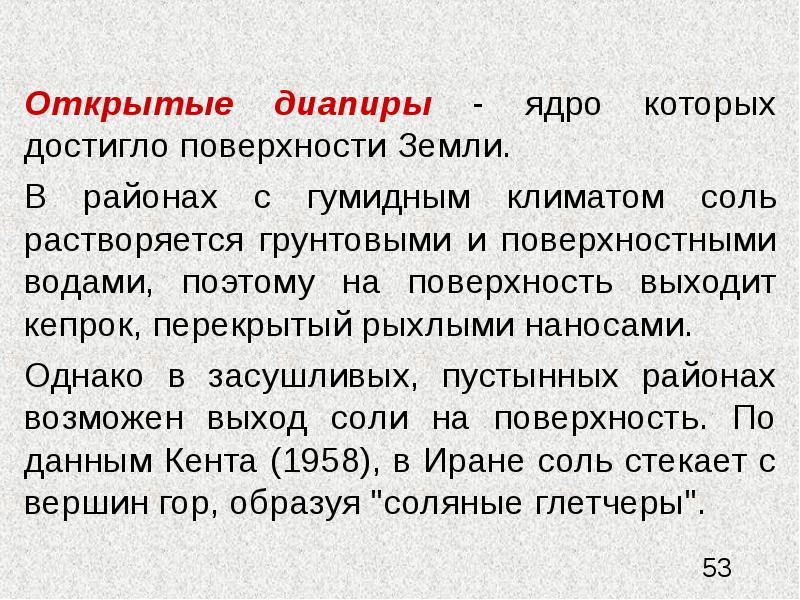

Открытые диапиры - ядро которых достигло поверхности Земли. Открытые диапиры - ядро которых достигло поверхности Земли. В районах с гумидным климатом соль растворяется грунтовыми и поверхностными водами, поэтому на поверхность выходит кепрок, перекрытый рыхлыми наносами. Однако в засушливых, пустынных районах возможен выход соли на поверхность. По данным Кента (1958), в Иране соль стекает с вершин гор, образуя "соляные глетчеры".

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

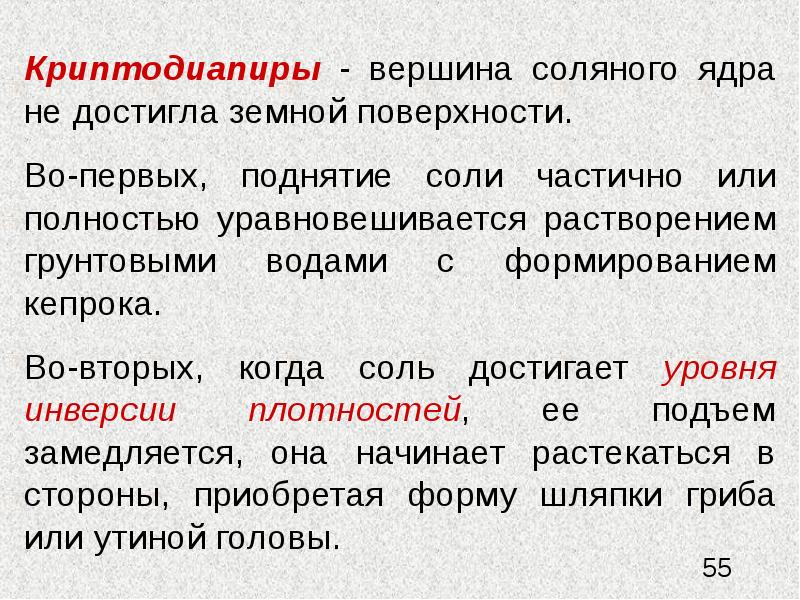

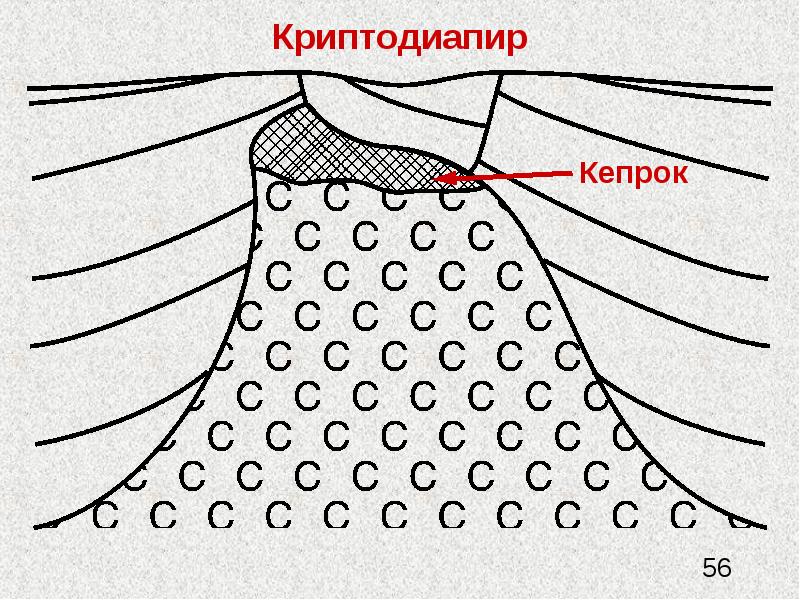

Криптодиапиры - вершина соляного ядра не достигла земной поверхности. Криптодиапиры - вершина соляного ядра не достигла земной поверхности. Во-первых, поднятие соли частично или полностью уравновешивается растворением грунтовыми водами с формированием кепрока. Во-вторых, когда соль достигает уровня инверсии плотностей, ее подъем замедляется, она начинает растекаться в стороны, приобретая форму шляпки гриба или утиной головы.

Слайд 56

Описание слайда:

Слайд 57

Описание слайда:

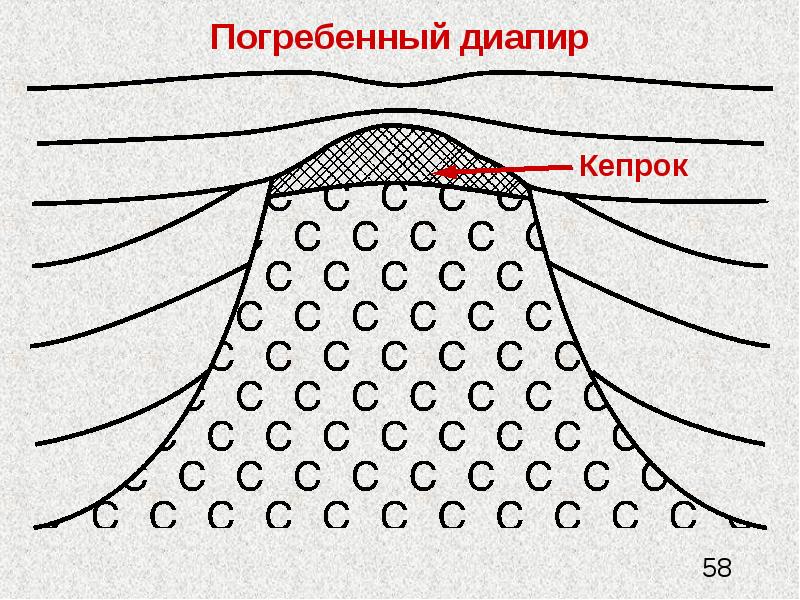

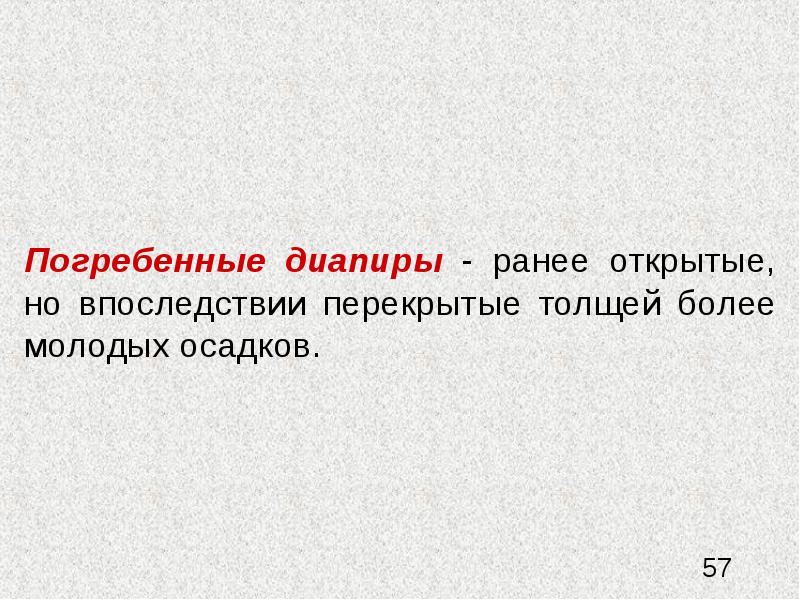

Погребенные диапиры - ранее открытые, но впоследствии перекрытые толщей более молодых осадков. Погребенные диапиры - ранее открытые, но впоследствии перекрытые толщей более молодых осадков.

Слайд 58

Описание слайда:

Слайд 59

Описание слайда:

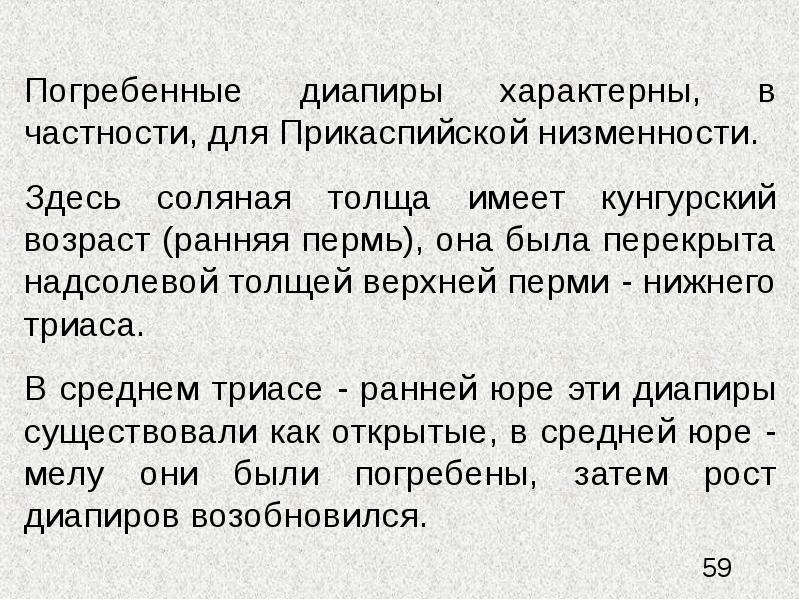

Погребенные диапиры характерны, в частности, для Прикаспийской низменности. Погребенные диапиры характерны, в частности, для Прикаспийской низменности. Здесь соляная толща имеет кунгурский возраст (ранняя пермь), она была перекрыта надсолевой толщей верхней перми - нижнего триаса. В среднем триасе - ранней юре эти диапиры существовали как открытые, в средней юре - мелу они были погребены, затем рост диапиров возобновился.

Слайд 60

Описание слайда:

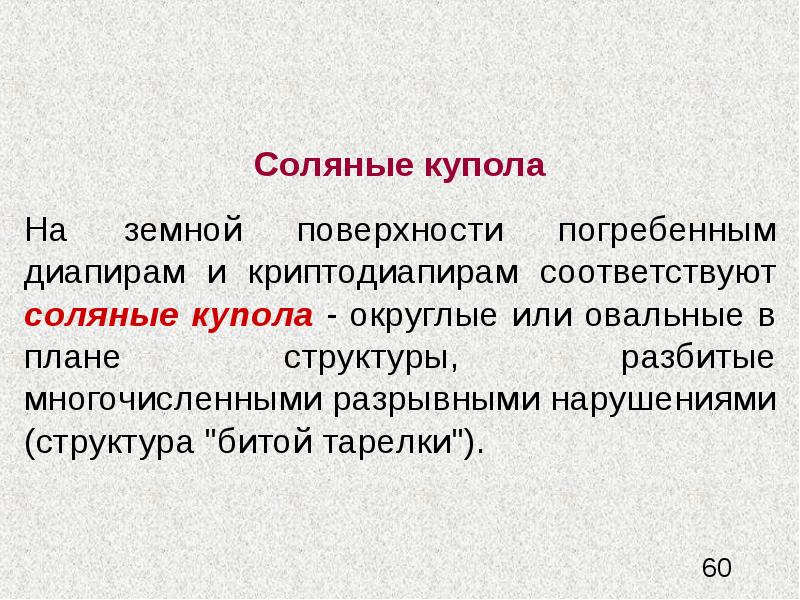

Соляные купола Соляные купола На земной поверхности погребенным диапирам и криптодиапирам соответствуют соляные купола - округлые или овальные в плане структуры, разбитые многочисленными разрывными нарушениями (структура "битой тарелки").

Слайд 61

Описание слайда:

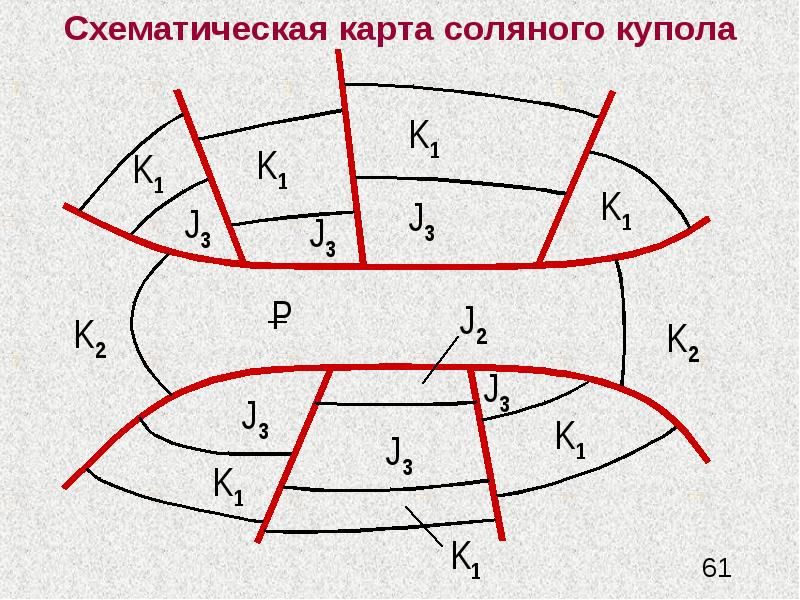

Схематическая карта соляного купола Схематическая карта соляного купола

Слайд 62

Описание слайда:

Поперечные размеры соляных куполов обычно не превышают 5 км; более крупные (до 10 км в поперечнике) встречаются редко. Поперечные размеры соляных куполов обычно не превышают 5 км; более крупные (до 10 км в поперечнике) встречаются редко.

Слайд 63

Описание слайда:

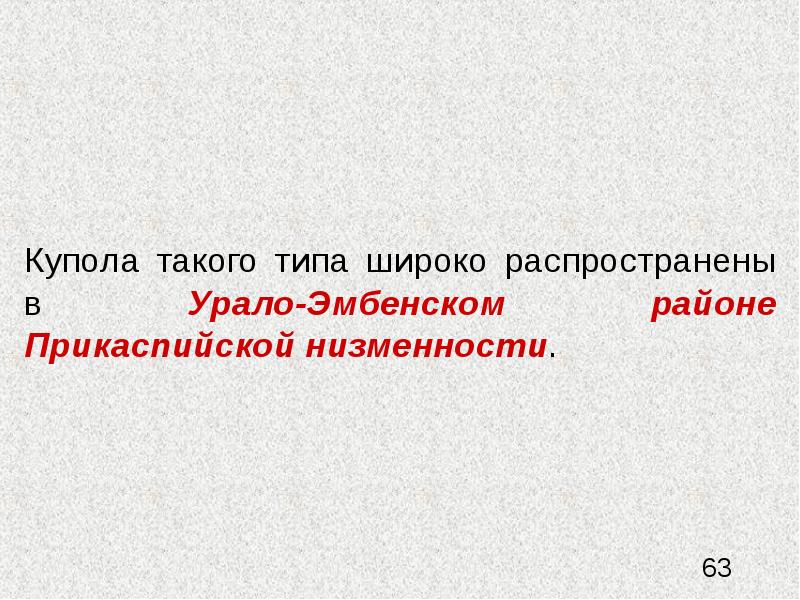

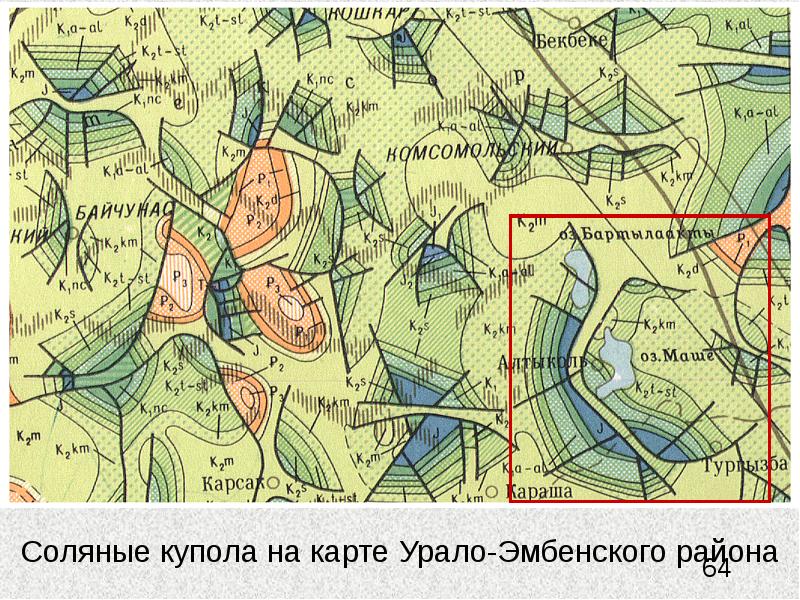

Купола такого типа широко распространены в Урало-Эмбенском районе Прикаспийской низменности. Купола такого типа широко распространены в Урало-Эмбенском районе Прикаспийской низменности.

Слайд 64

Описание слайда:

Слайд 65

Описание слайда:

Слайд 66

Описание слайда:

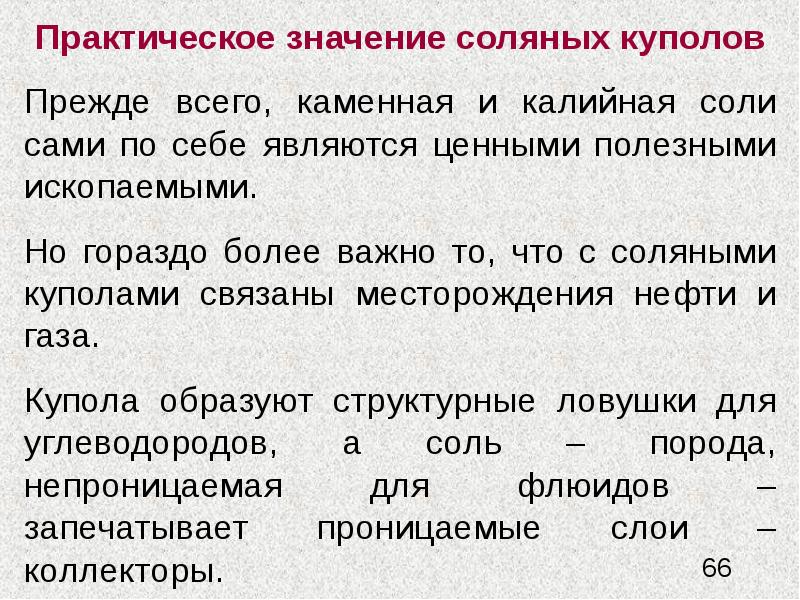

Практическое значение соляных куполов Практическое значение соляных куполов Прежде всего, каменная и калийная соли сами по себе являются ценными полезными ископаемыми. Но гораздо более важно то, что с соляными куполами связаны месторождения нефти и газа. Купола образуют структурные ловушки для углеводородов, а соль – порода, непроницаемая для флюидов – запечатывает проницаемые слои – коллекторы.
