Вы можете ознакомиться и скачать презентацию на тему Дисциплина начертательная геометрия. Доклад-сообщение содержит 63 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ Автор презентации: доцент кафедры «Инженерная графика» Тамара Владимировна Нестерова

Слайд 2

Описание слайда:

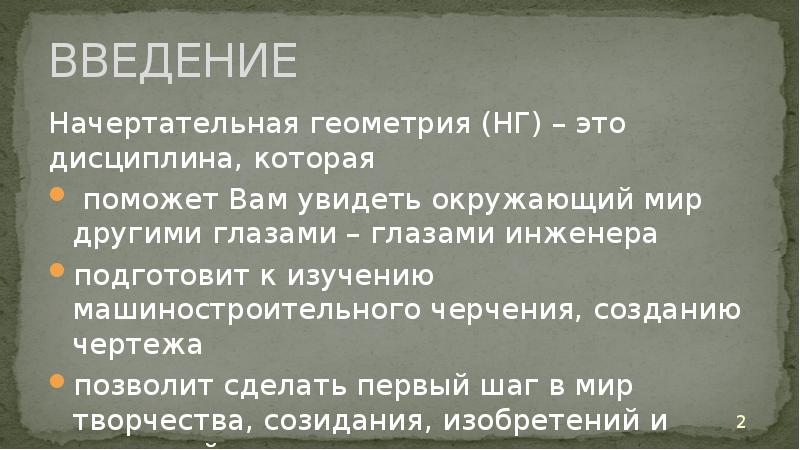

ВВЕДЕНИЕ Начертательная геометрия (НГ) – это дисциплина, которая поможет Вам увидеть окружающий мир другими глазами – глазами инженера подготовит к изучению машиностроительного черчения, созданию чертежа позволит сделать первый шаг в мир творчества, созидания, изобретений и открытий

Слайд 3

Описание слайда:

Джоконда

Слайд 4

Описание слайда:

Дама с горностаем

Слайд 5

Описание слайда:

Тайная вечеря

Слайд 6

Описание слайда:

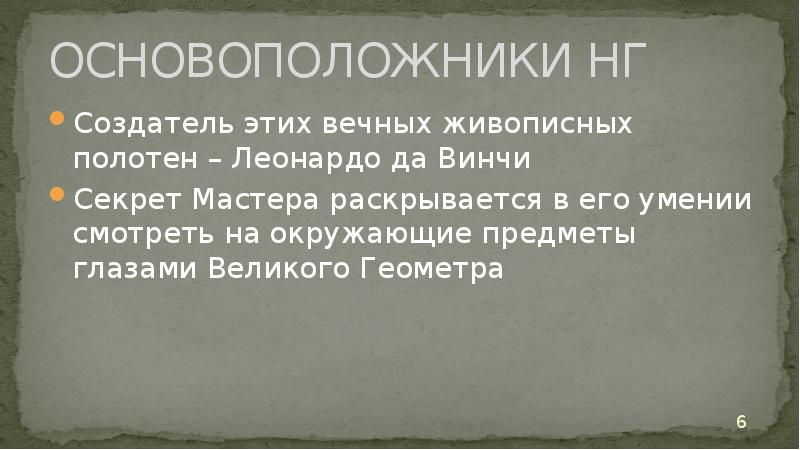

ОСНОВОПОЛОЖНИКИ НГ Создатель этих вечных живописных полотен – Леонардо да Винчи Секрет Мастера раскрывается в его умении смотреть на окружающие предметы глазами Великого Геометра

Слайд 7

Описание слайда:

ОСНОВОПОЛОЖНИКИ НГ

Слайд 8

Описание слайда:

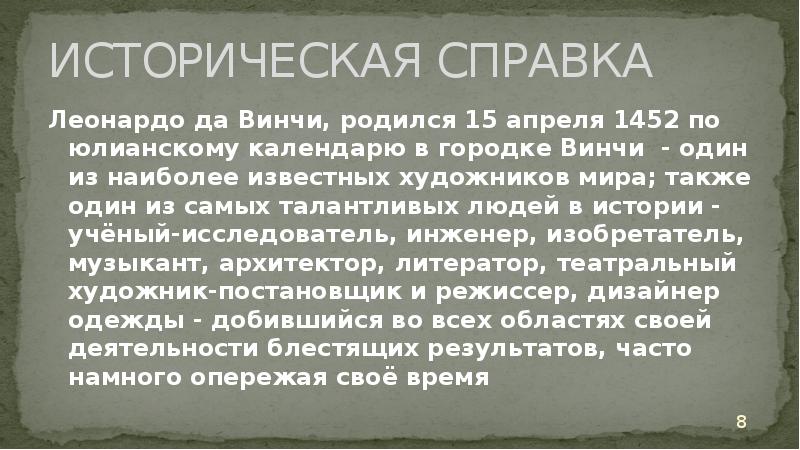

ИСТОРИЧЕСКАЯ СПРАВКА Леонардо да Винчи, родился 15 апреля 1452 по юлианскому календарю в городке Винчи - один из наиболее известных художников мира; также один из самых талантливых людей в истории - учёный-исследователь, инженер, изобретатель, музыкант, архитектор, литератор, театральный художник-постановщик и режиссер, дизайнер одежды - добившийся во всех областях своей деятельности блестящих результатов, часто намного опережая своё время

Слайд 9

Описание слайда:

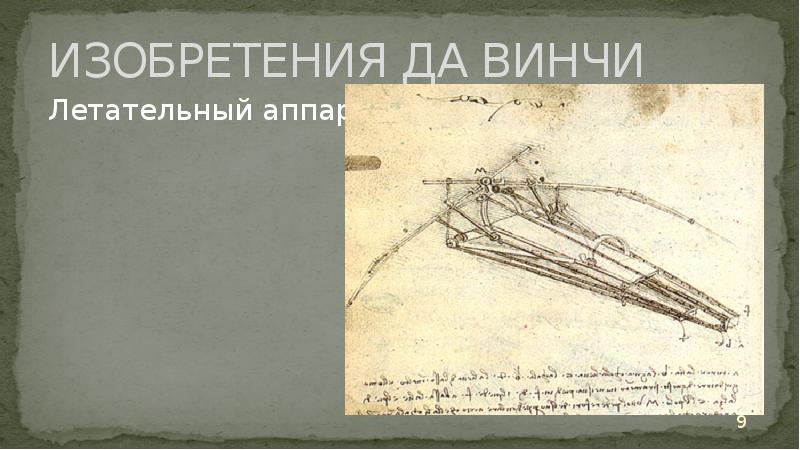

ИЗОБРЕТЕНИЯ ДА ВИНЧИ Летательный аппарат

Слайд 10

Описание слайда:

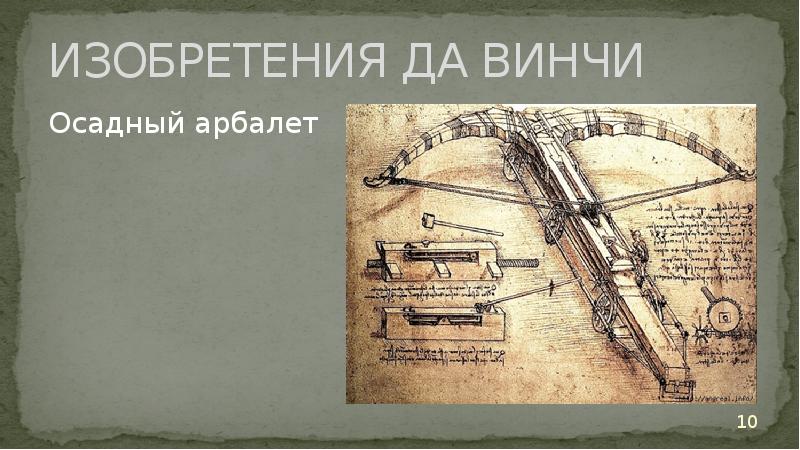

ИЗОБРЕТЕНИЯ ДА ВИНЧИ Осадный арбалет

Слайд 11

Описание слайда:

ОСНОВОПОЛОЖНИКИ НГ Гаспа́р Монж, граф де Пелю́з. Родился во Франции в 1746 году в местечке Бон, — французский математик, геометр, государственный деятель, морской министр

Слайд 12

Описание слайда:

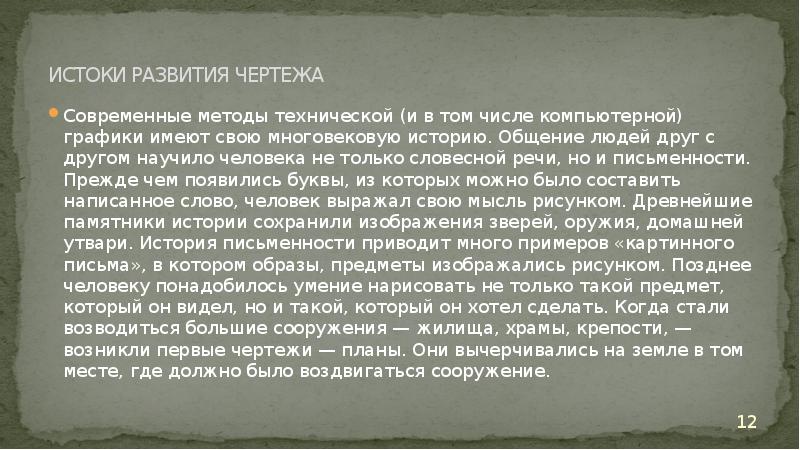

ИСТОКИ РАЗВИТИЯ ЧЕРТЕЖА Современные методы технической (и в том числе компьютерной) графики имеют свою многовековую историю. Общение людей друг с другом научило человека не только словесной речи, но и письменности. Прежде чем появились буквы, из которых можно было составить написанное слово, человек выражал свою мысль рисунком. Древнейшие памятники истории сохранили изображения зверей, оружия, домашней утвари. История письменности приводит много примеров «картинного письма», в котором образы, предметы изображались рисунком. Позднее человеку понадобилось умение нарисовать не только такой предмет, который он видел, но и такой, который он хотел сделать. Когда стали возводиться большие сооружения — жилища, храмы, крепости, — возникли первые чертежи — планы. Они вычерчивались на земле в том месте, где должно было воздвигаться сооружение.

Слайд 13

Описание слайда:

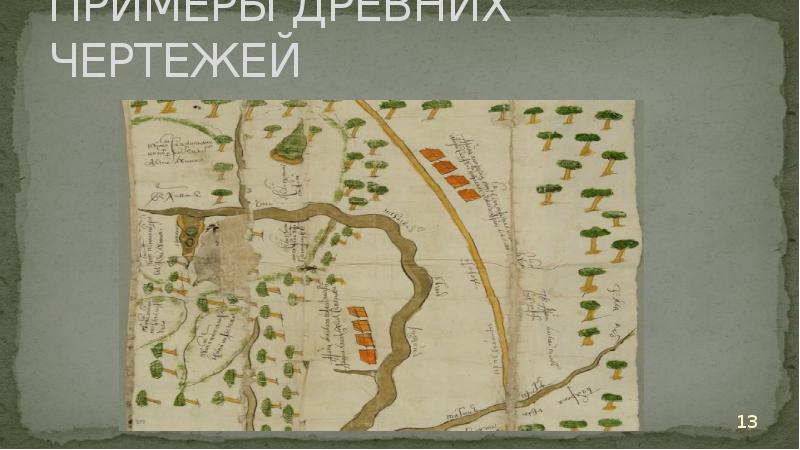

ПРИМЕРЫ ДРЕВНИХ ЧЕРТЕЖЕЙ

Слайд 14

Описание слайда:

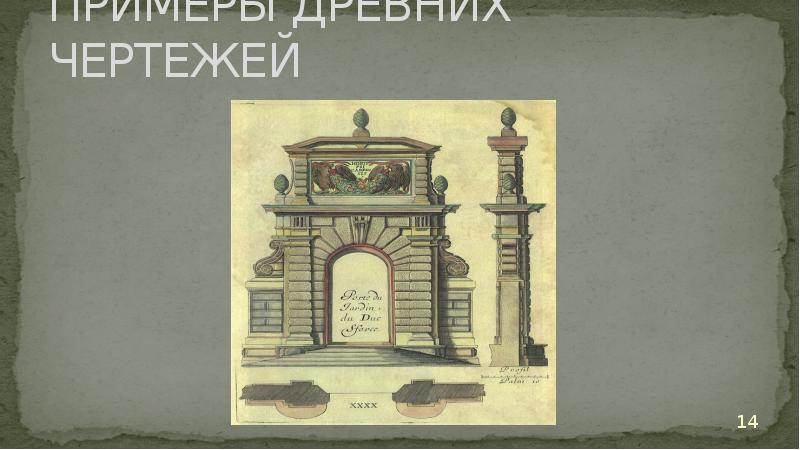

ПРИМЕРЫ ДРЕВНИХ ЧЕРТЕЖЕЙ

Слайд 15

Описание слайда:

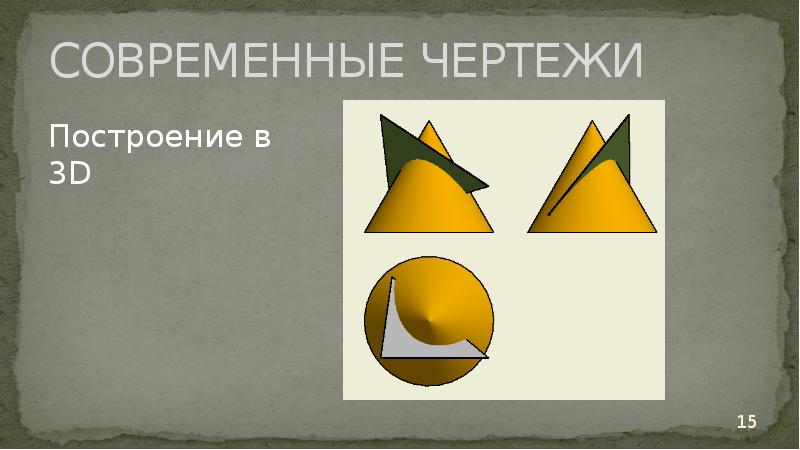

СОВРЕМЕННЫЕ ЧЕРТЕЖИ

Слайд 16

Описание слайда:

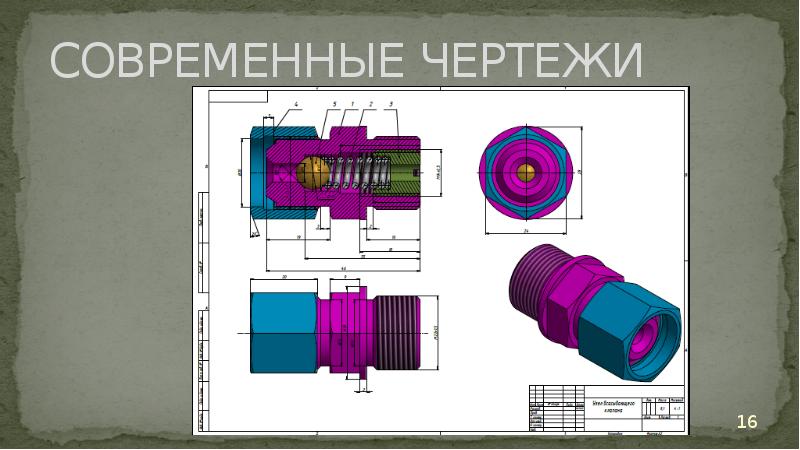

СОВРЕМЕННЫЕ ЧЕРТЕЖИ

Слайд 17

Описание слайда:

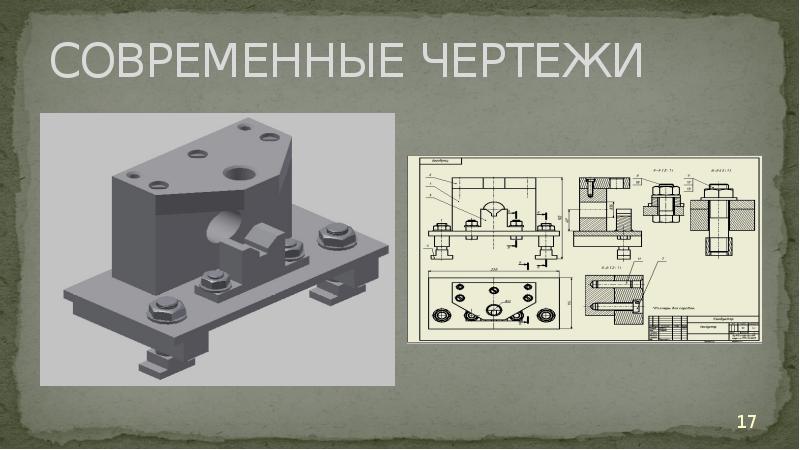

СОВРЕМЕННЫЕ ЧЕРТЕЖИ

Слайд 18

Описание слайда:

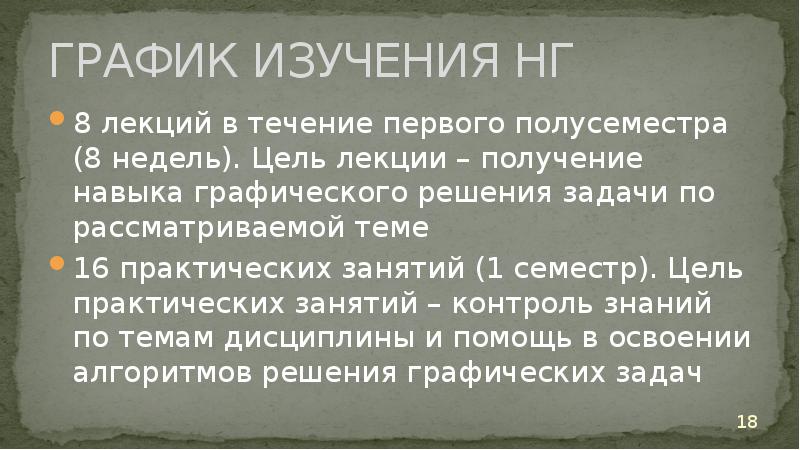

ГРАФИК ИЗУЧЕНИЯ НГ 8 лекций в течение первого полусеместра (8 недель). Цель лекции – получение навыка графического решения задачи по рассматриваемой теме 16 практических занятий (1 семестр). Цель практических занятий – контроль знаний по темам дисциплины и помощь в освоении алгоритмов решения графических задач

Слайд 19

Описание слайда:

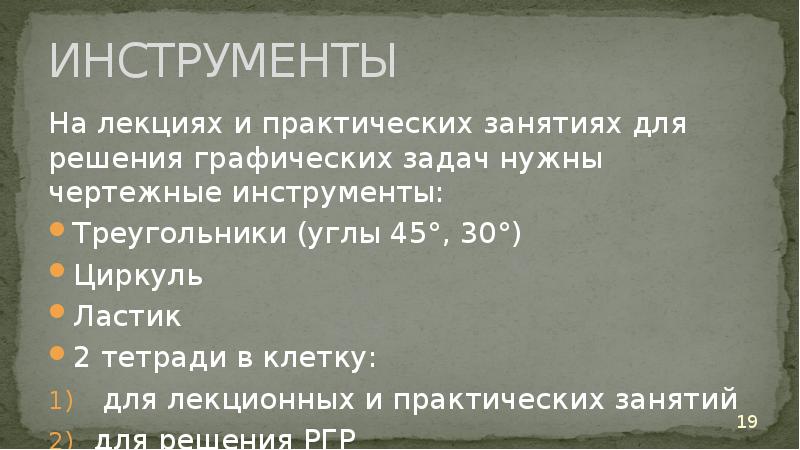

ИНСТРУМЕНТЫ На лекциях и практических занятиях для решения графических задач нужны чертежные инструменты: Треугольники (углы 45°, 30°) Циркуль Ластик 2 тетради в клетку: для лекционных и практических занятий для решения РГР

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

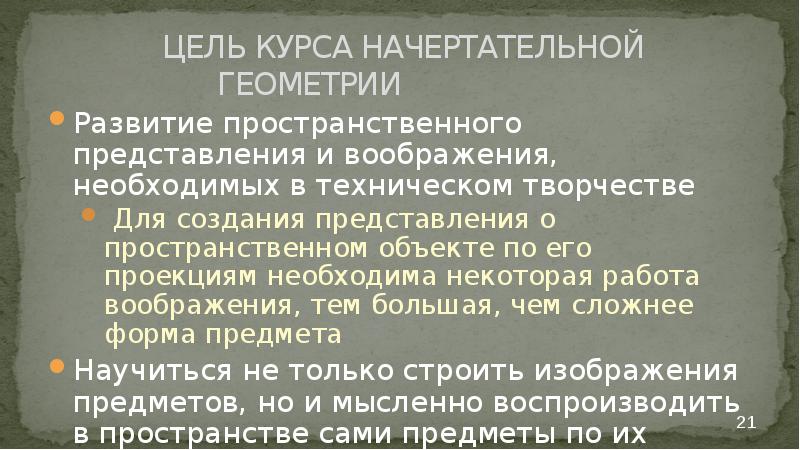

ЦЕЛЬ КУРСА НАЧЕРТАТЕЛЬНОЙ ГЕОМЕТРИИ Развитие пространственного представления и воображения, необходимых в техническом творчестве Для создания представления о пространственном объекте по его проекциям необходима некоторая работа воображения, тем большая, чем сложнее форма предмета Научиться не только строить изображения предметов, но и мысленно воспроизводить в пространстве сами предметы по их изображениям

Слайд 22

Описание слайда:

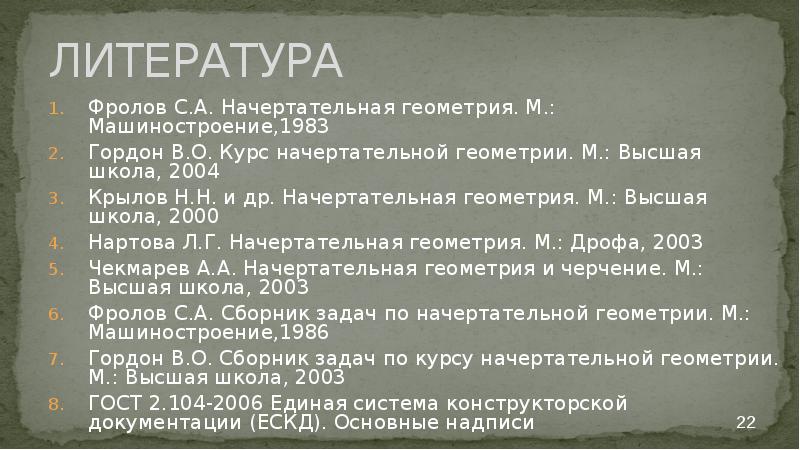

ЛИТЕРАТУРА Фролов С.А. Начертательная геометрия. М.: Машиностроение,1983 Гордон В.О. Курс начертательной геометрии. М.: Высшая школа, 2004 Крылов Н.Н. и др. Начертательная геометрия. М.: Высшая школа, 2000 Нартова Л.Г. Начертательная геометрия. М.: Дрофа, 2003 Чекмарев А.А. Начертательная геометрия и черчение. М.: Высшая школа, 2003 Фролов С.А. Сборник задач по начертательной геометрии. М.: Машиностроение,1986 Гордон В.О. Сборник задач по курсу начертательной геометрии. М.: Высшая школа, 2003 ГОСТ 2.104-2006 Единая система конструкторской документации (ЕСКД). Основные надписи

Слайд 23

Описание слайда:

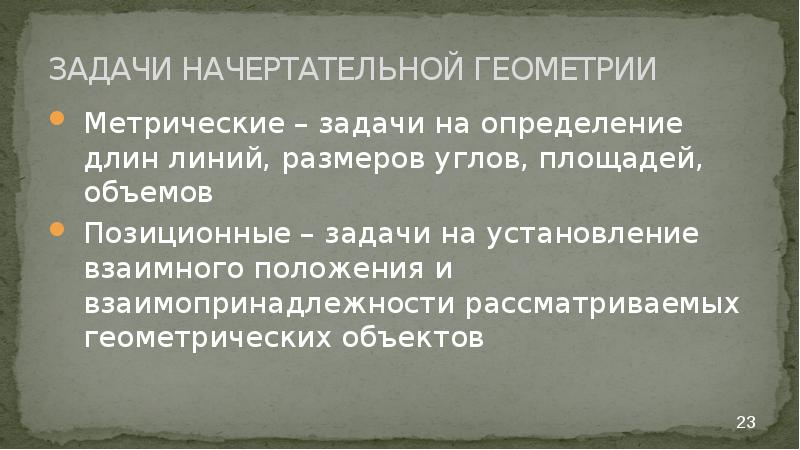

ЗАДАЧИ НАЧЕРТАТЕЛЬНОЙ ГЕОМЕТРИИ Метрические – задачи на определение длин линий, размеров углов, площадей, объемов Позиционные – задачи на установление взаимного положения и взаимопринадлежности рассматриваемых геометрических объектов

Слайд 24

Описание слайда:

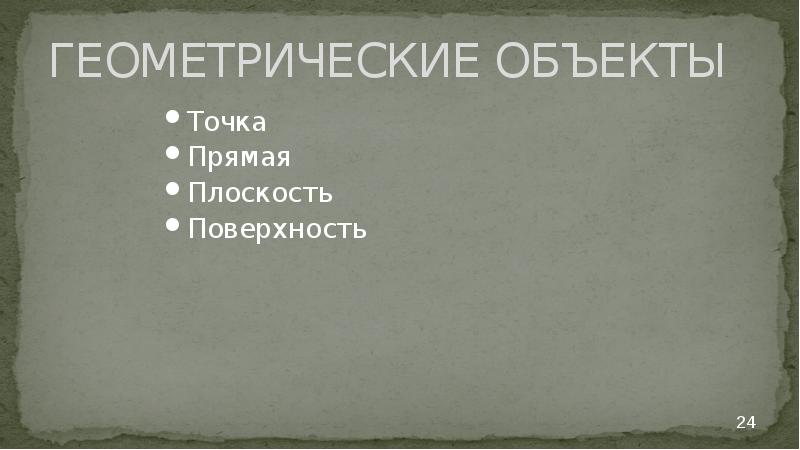

ГЕОМЕТРИЧЕСКИЕ ОБЪЕКТЫ Точка Прямая Плоскость Поверхность

Слайд 25

Описание слайда:

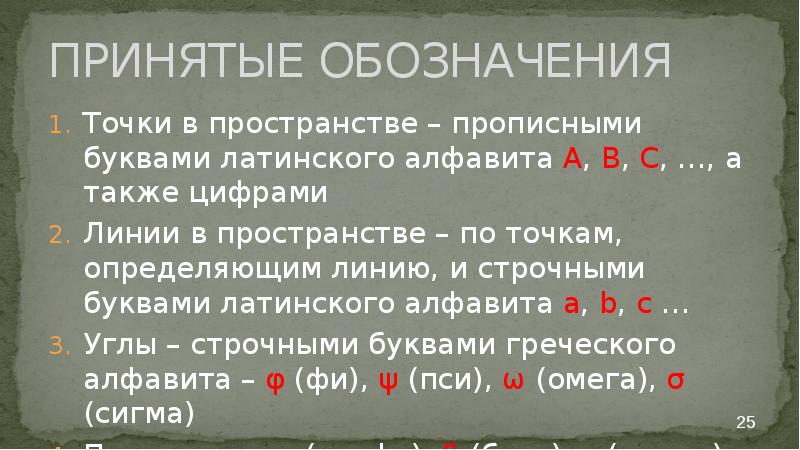

ПРИНЯТЫЕ ОБОЗНАЧЕНИЯ Точки в пространстве – прописными буквами латинского алфавита А, В, С, …, а также цифрами Линии в пространстве – по точкам, определяющим линию, и строчными буквами латинского алфавита а, b, c … Углы – строчными буквами греческого алфавита – φ (фи), ψ (пси), ω (омега), σ (сигма) Плоскости – α (альфа), β (бета), γ (гамма), δ (дельта)

Слайд 26

Описание слайда:

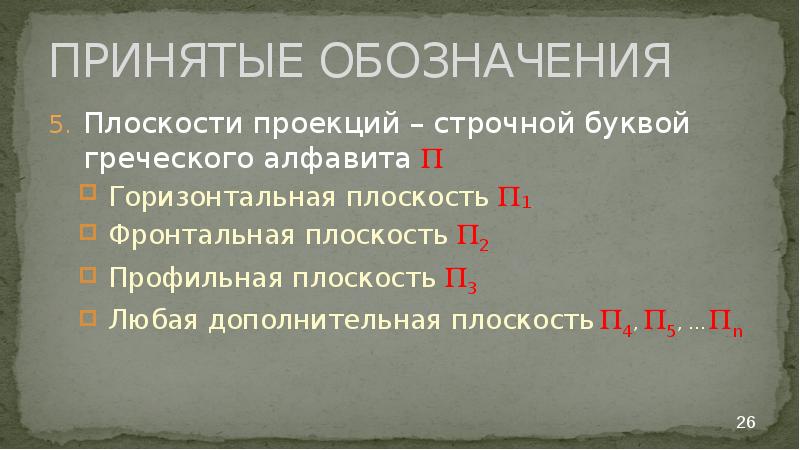

ПРИНЯТЫЕ ОБОЗНАЧЕНИЯ Плоскости проекций – строчной буквой греческого алфавита  Горизонтальная плоскость 1 Фронтальная плоскость 2 Профильная плоскость 3 Любая дополнительная плоскость 4, 5, … n

Слайд 27

Описание слайда:

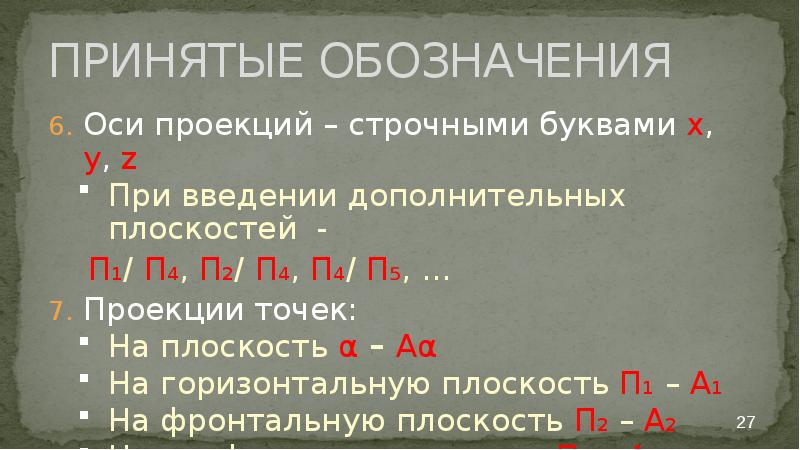

ПРИНЯТЫЕ ОБОЗНАЧЕНИЯ Оси проекций – строчными буквами x, y, z При введении дополнительных плоскостей - П₁/ П₄, П₂/ П₄, П₄/ П₅, … Проекции точек: На плоскость α – Аα На горизонтальную плоскость П₁ – А₁ На фронтальную плоскость П₂ – А₂ На профильную плоскость П₃ – А₃ На дополнительную плоскость П₄ – А₄

Слайд 28

Описание слайда:

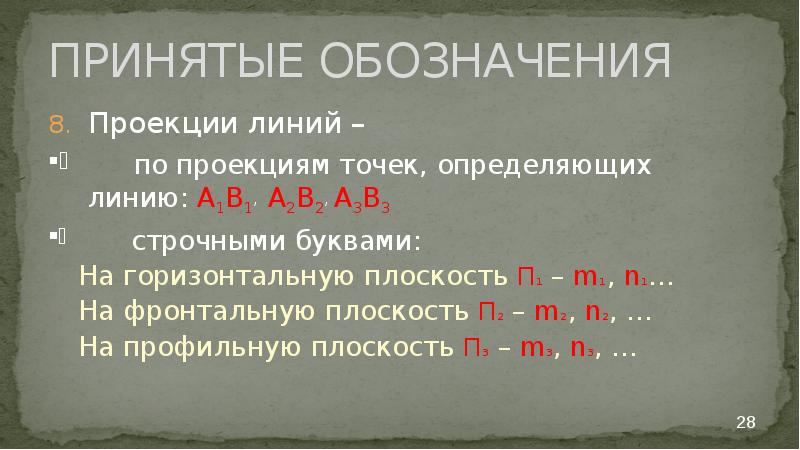

ПРИНЯТЫЕ ОБОЗНАЧЕНИЯ Проекции линий – по проекциям точек, определяющих линию: A1B1’ A2B2’ A3B3 строчными буквами: На горизонтальную плоскость П₁ – m₁, n₁… На фронтальную плоскость П₂ – m₂, n₂, … На профильную плоскость П₃ – m₃, n₃, …

Слайд 29

Описание слайда:

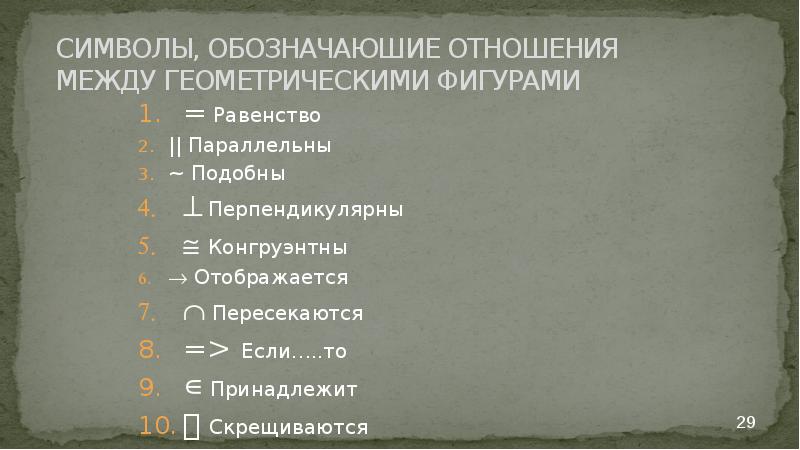

СИМВОЛЫ, ОБОЗНАЧАЮШИЕ ОТНОШЕНИЯ МЕЖДУ ГЕОМЕТРИЧЕСКИМИ ФИГУРАМИ = Равенство || Параллельны ~ Подобны  Перпендикулярны  Конгруэнтны  Отображается  Пересекаются => Если…..то ∊ Принадлежит  Скрещиваются

Слайд 30

Описание слайда:

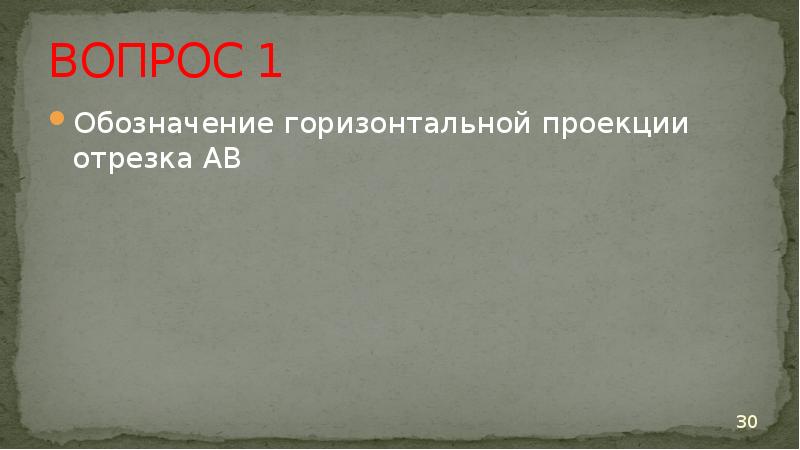

ВОПРОС 1 Обозначение горизонтальной проекции отрезка АВ

Слайд 31

Описание слайда:

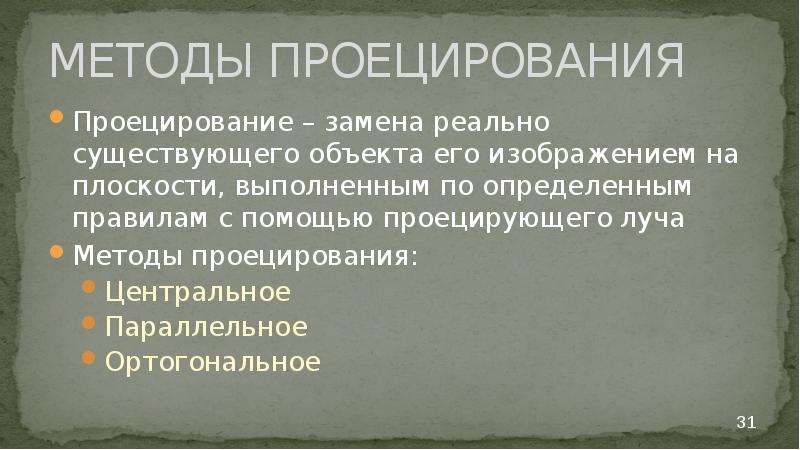

МЕТОДЫ ПРОЕЦИРОВАНИЯ Проецирование – замена реально существующего объекта его изображением на плоскости, выполненным по определенным правилам с помощью проецирующего луча Методы проецирования: Центральное Параллельное Ортогональное

Слайд 32

Описание слайда:

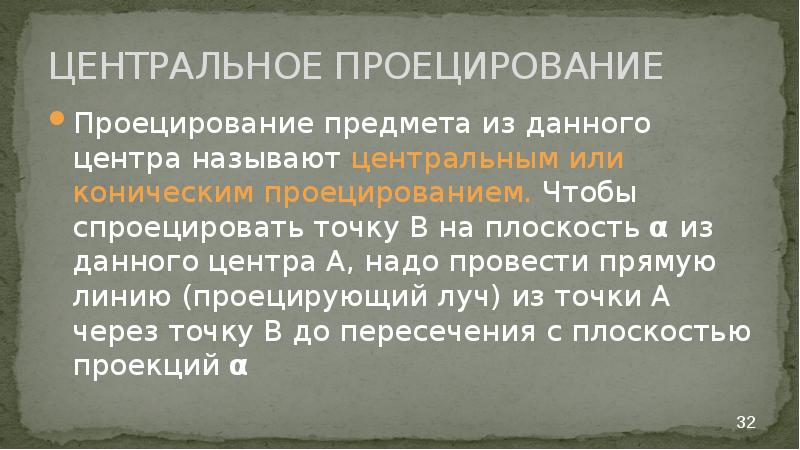

ЦЕНТРАЛЬНОЕ ПРОЕЦИРОВАНИЕ Проецирование предмета из данного центра называют центральным или коническим проецированием. Чтобы спроецировать точку В на плоскость α из данного центра А, надо провести прямую линию (проецирующий луч) из точки А через точку В до пересечения с плоскостью проекций α

Слайд 33

Описание слайда:

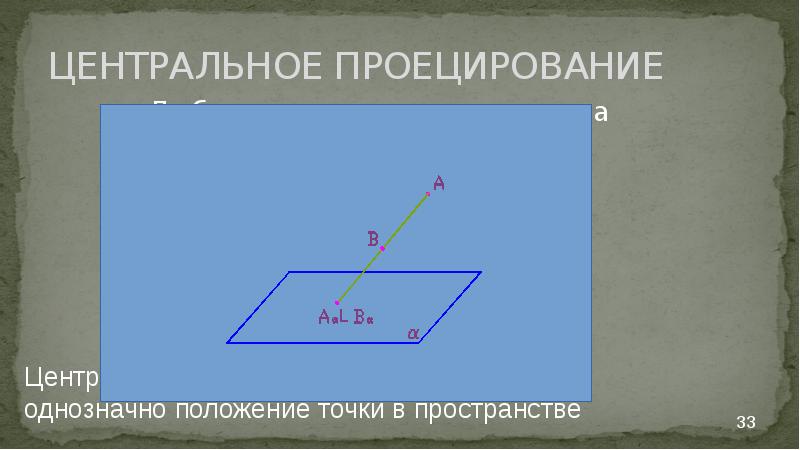

ЦЕНТРАЛЬНОЕ ПРОЕЦИРОВАНИЕ

Слайд 34

Описание слайда:

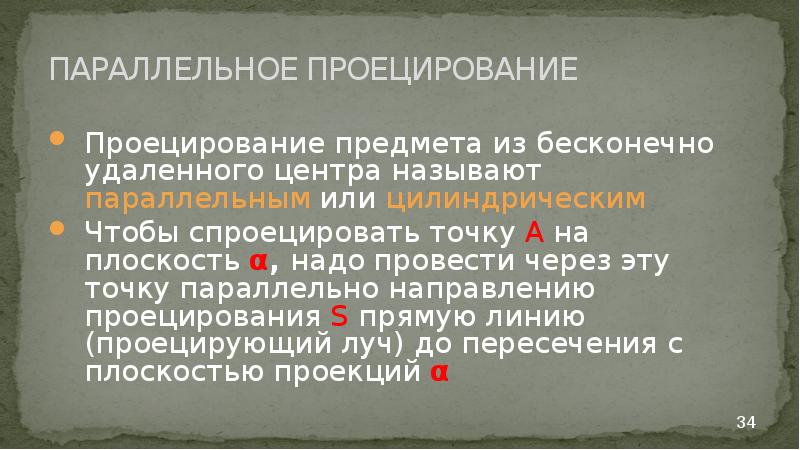

ПАРАЛЛЕЛЬНОЕ ПРОЕЦИРОВАНИЕ Проецирование предмета из бесконечно удаленного центра называют параллельным или цилиндрическим Чтобы спроецировать точку А на плоскость α, надо провести через эту точку параллельно направлению проецирования S прямую линию (проецирующий луч) до пересечения с плоскостью проекций α

Слайд 35

Описание слайда:

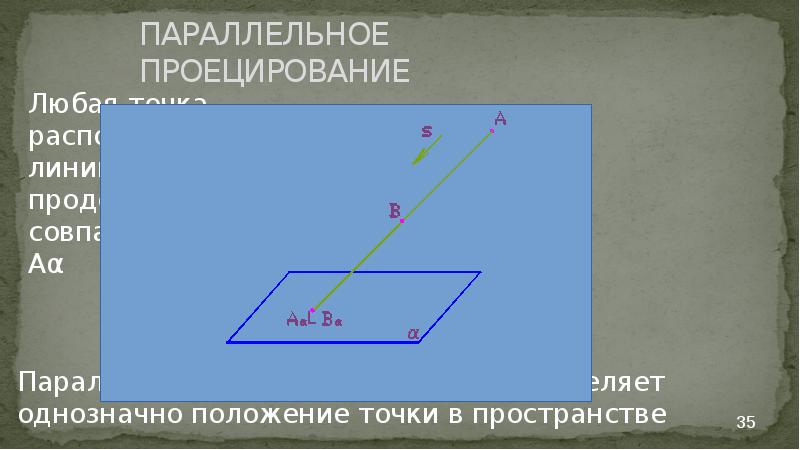

ПАРАЛЛЕЛЬНОЕ ПРОЕЦИРОВАНИЕ

Слайд 36

Описание слайда:

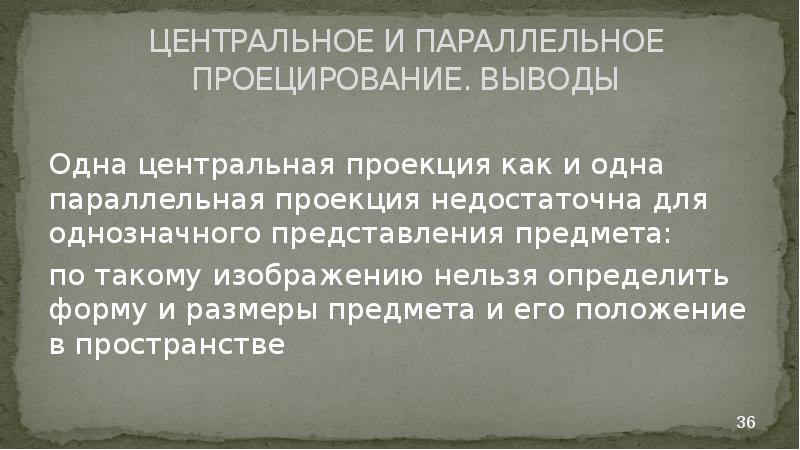

ЦЕНТРАЛЬНОЕ И ПАРАЛЛЕЛЬНОЕ ПРОЕЦИРОВАНИЕ. ВЫВОДЫ Одна центральная проекция как и одна параллельная проекция недостаточна для однозначного представления предмета: по такому изображению нельзя определить форму и размеры предмета и его положение в пространстве

Слайд 37

Описание слайда:

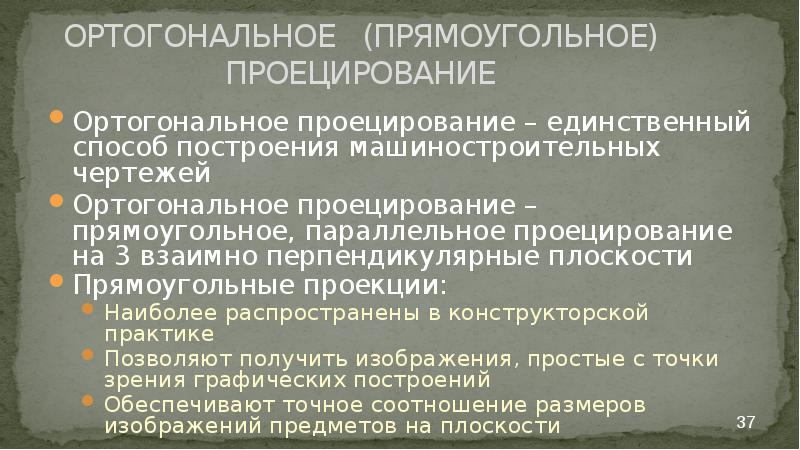

ОРТОГОНАЛЬНОЕ (ПРЯМОУГОЛЬНОЕ) ПРОЕЦИРОВАНИЕ Ортогональное проецирование – единственный способ построения машиностроительных чертежей Ортогональное проецирование – прямоугольное, параллельное проецирование на 3 взаимно перпендикулярные плоскости Прямоугольные проекции: Наиболее распространены в конструкторской практике Позволяют получить изображения, простые с точки зрения графических построений Обеспечивают точное соотношение размеров изображений предметов на плоскости

Слайд 38

Описание слайда:

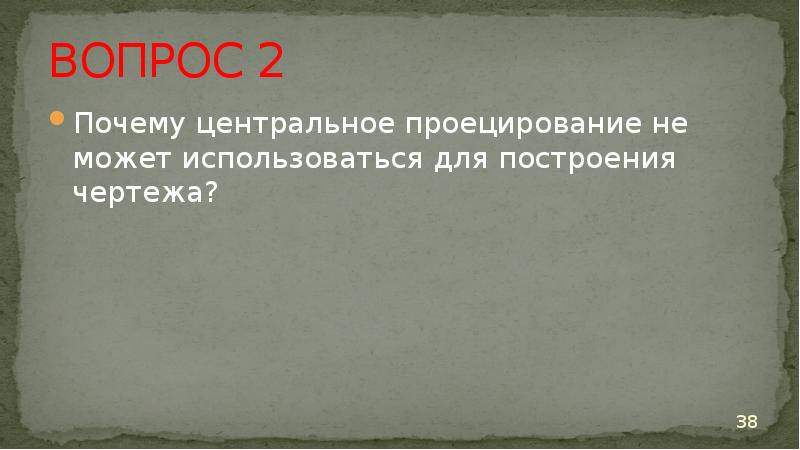

ВОПРОС 2 Почему центральное проецирование не может использоваться для построения чертежа?

Слайд 39

Описание слайда:

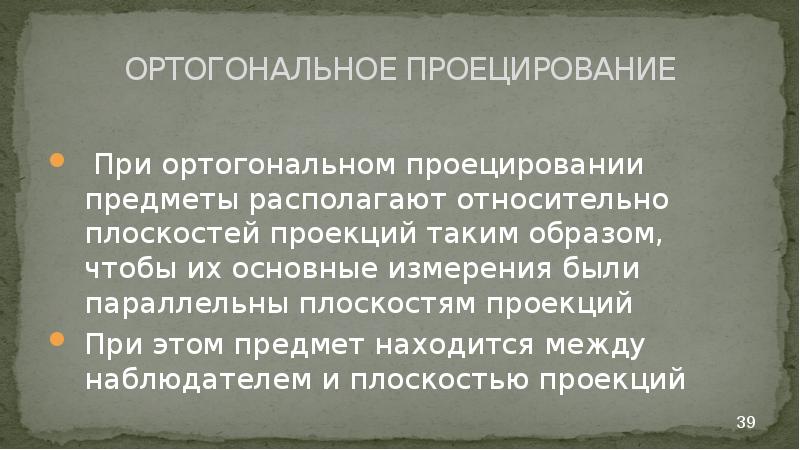

ОРТОГОНАЛЬНОЕ ПРОЕЦИРОВАНИЕ При ортогональном проецировании предметы располагают относительно плоскостей проекций таким образом, чтобы их основные измерения были параллельны плоскостям проекций При этом предмет находится между наблюдателем и плоскостью проекций

Слайд 40

Описание слайда:

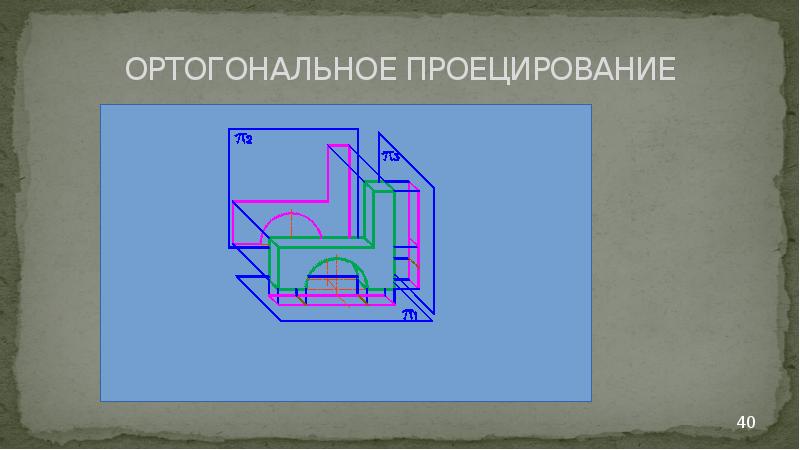

ОРТОГОНАЛЬНОЕ ПРОЕЦИРОВАНИЕ

Слайд 41

Описание слайда:

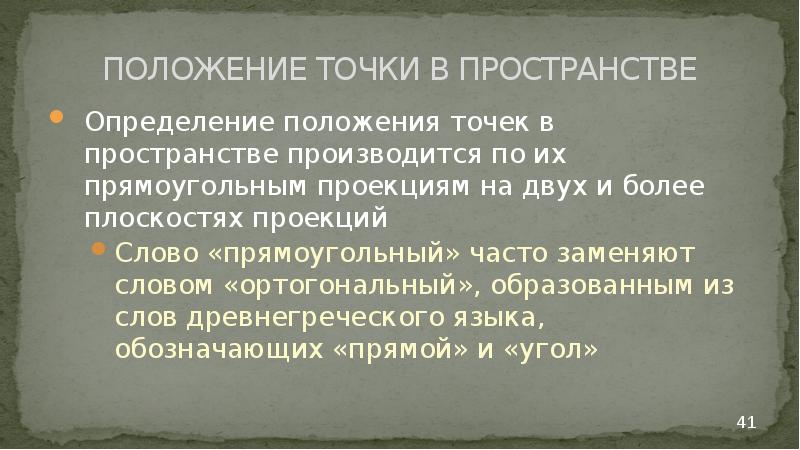

ПОЛОЖЕНИЕ ТОЧКИ В ПРОСТРАНСТВЕ Определение положения точек в пространстве производится по их прямоугольным проекциям на двух и более плоскостях проекций Слово «прямоугольный» часто заменяют словом «ортогональный», образованным из слов древнегреческого языка, обозначающих «прямой» и «угол»

Слайд 42

Описание слайда:

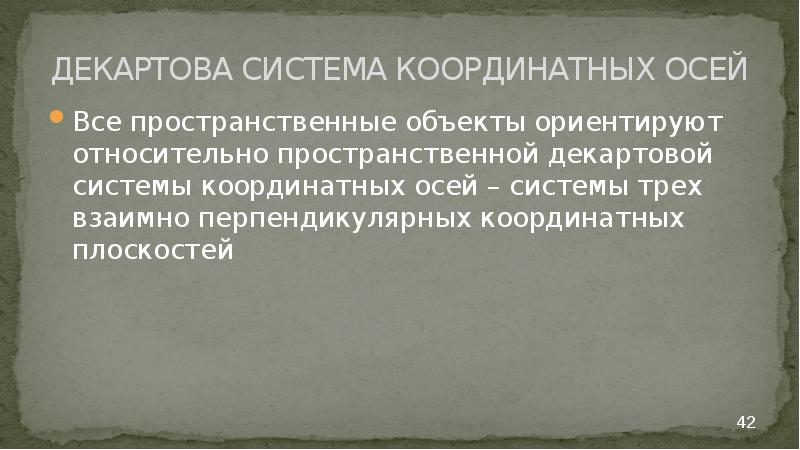

ДЕКАРТОВА СИСТЕМА КООРДИНАТНЫХ ОСЕЙ Все пространственные объекты ориентируют относительно пространственной декартовой системы координатных осей – системы трех взаимно перпендикулярных координатных плоскостей

Слайд 43

Описание слайда:

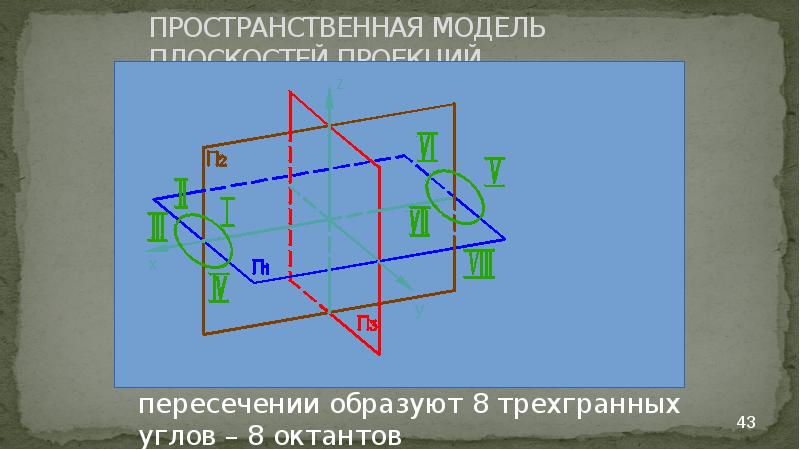

ПРОСТРАНСТВЕННАЯ МОДЕЛЬ ПЛОСКОСТЕЙ ПРОЕКЦИЙ

Слайд 44

Описание слайда:

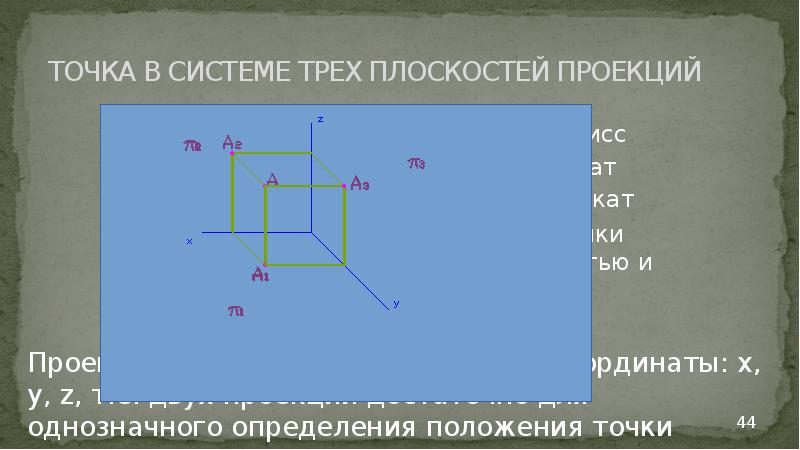

ТОЧКА В СИСТЕМЕ ТРЕХ ПЛОСКОСТЕЙ ПРОЕКЦИЙ

Слайд 45

Описание слайда:

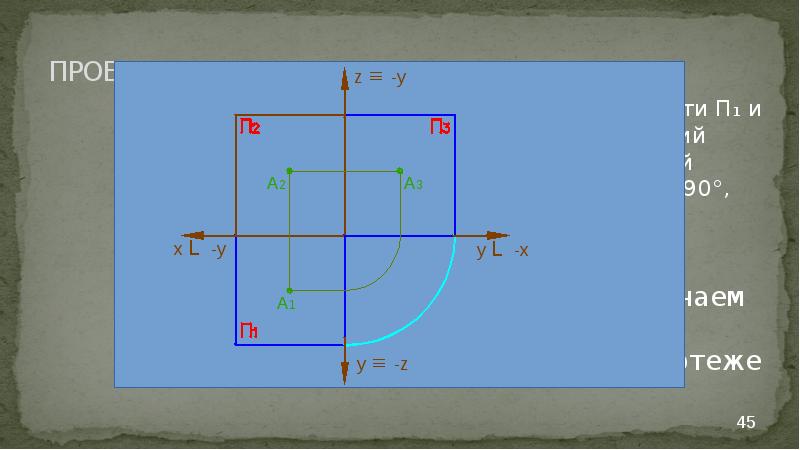

ПРОЕКЦИИ ТОЧКИ

Слайд 46

Описание слайда:

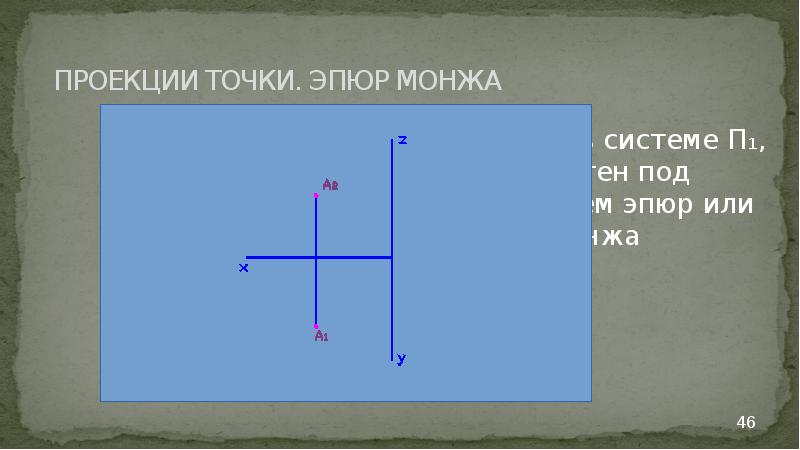

ПРОЕКЦИИ ТОЧКИ. ЭПЮР МОНЖА

Слайд 47

Описание слайда:

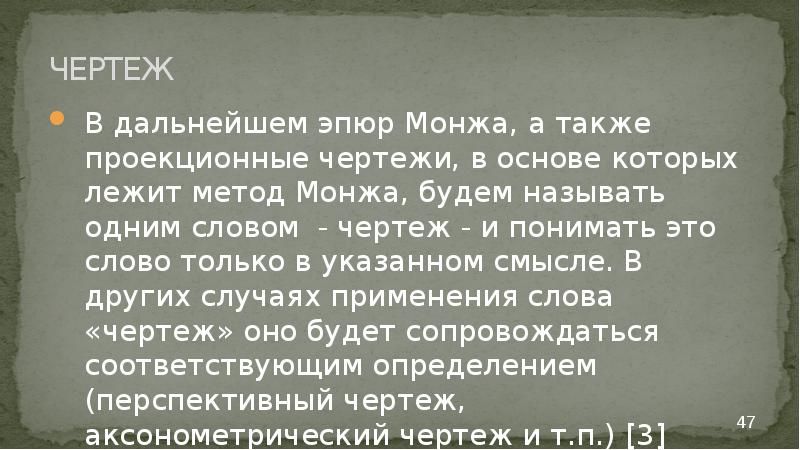

ЧЕРТЕЖ В дальнейшем эпюр Монжа, а также проекционные чертежи, в основе которых лежит метод Монжа, будем называть одним словом - чертеж - и понимать это слово только в указанном смысле. В других случаях применения слова «чертеж» оно будет сопровождаться соответствующим определением (перспективный чертеж, аксонометрический чертеж и т.п.) [3]

Слайд 48

Описание слайда:

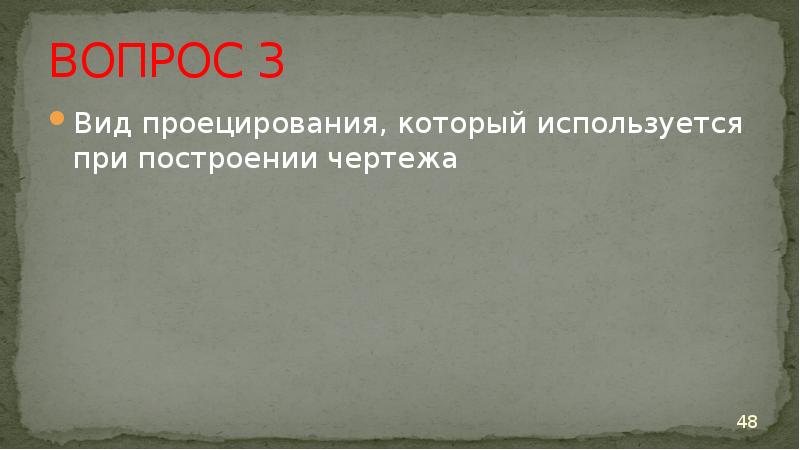

ВОПРОС 3 Вид проецирования, который используется при построении чертежа
