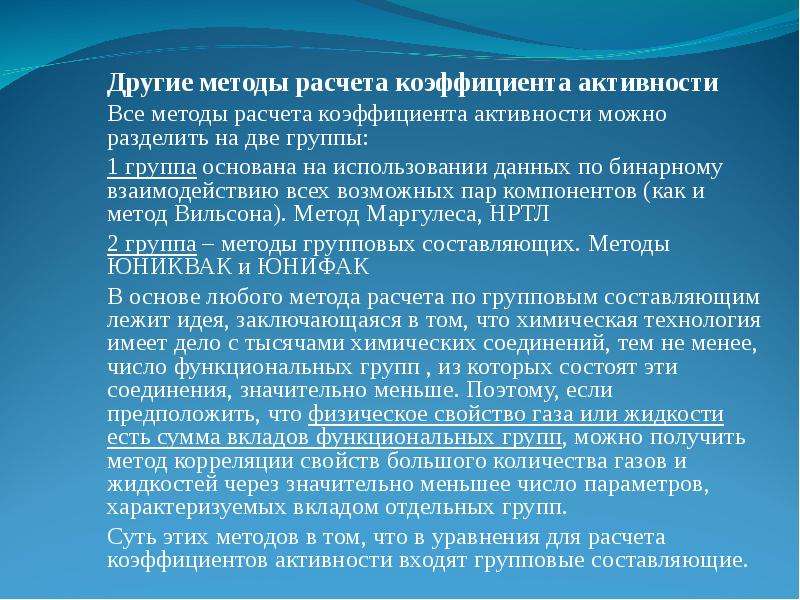

Другие методы расчета коэффициента активности Все методы расчета коэффициента активности можно разделить на две группы: 1 группа основана на использовании данных по бинарному взаимодействию всех возможных пар компонентов (как и метод Вильсона). Метод Маргулеса, НРТЛ 2 группа – методы групповых составляющих. Методы ЮНИКВАК и ЮНИФАК В основе любого метода расчета по групповым составляющим лежит идея, заключающаяся в том, что химическая технология имеет дело с тысячами химических соединений, тем не менее, число функциональных групп , из которых состоят эти соединения, значительно меньше. Поэтому, если предположить, что физическое свойство газа или жидкости есть сумма вкладов функциональных групп, можно получить метод корреляции свойств большого количества газов и жидкостей через значительно меньшее число параметров, характеризуемых вкладом отдельных групп. Суть этих методов в том, что в уравнения для расчета коэффициентов активности входят групповые составляющие.

Слайд 2

Описание слайда:

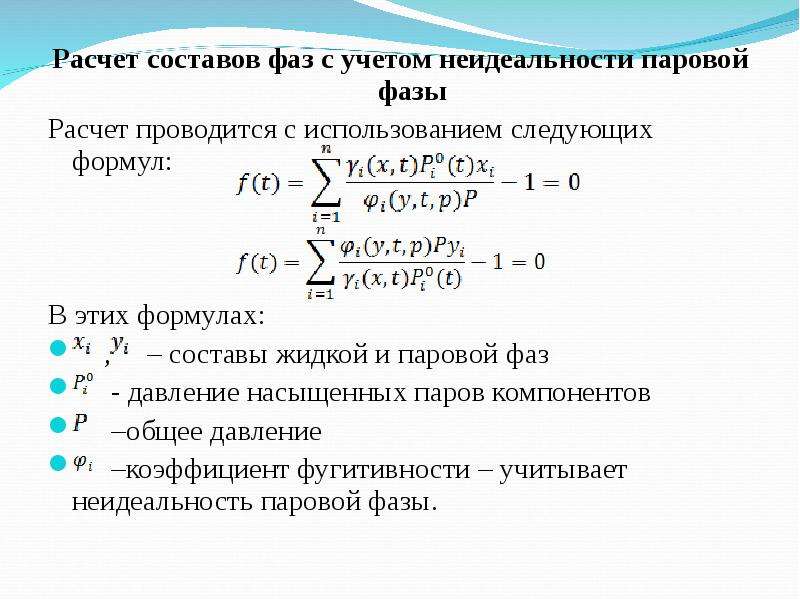

Расчет составов фаз с учетом неидеальности паровой фазы Расчет составов фаз с учетом неидеальности паровой фазы Расчет проводится с использованием следующих формул: В этих формулах: , – составы жидкой и паровой фаз - давление насыщенных паров компонентов –общее давление –коэффициент фугитивности – учитывает неидеальность паровой фазы.

Слайд 3

Описание слайда:

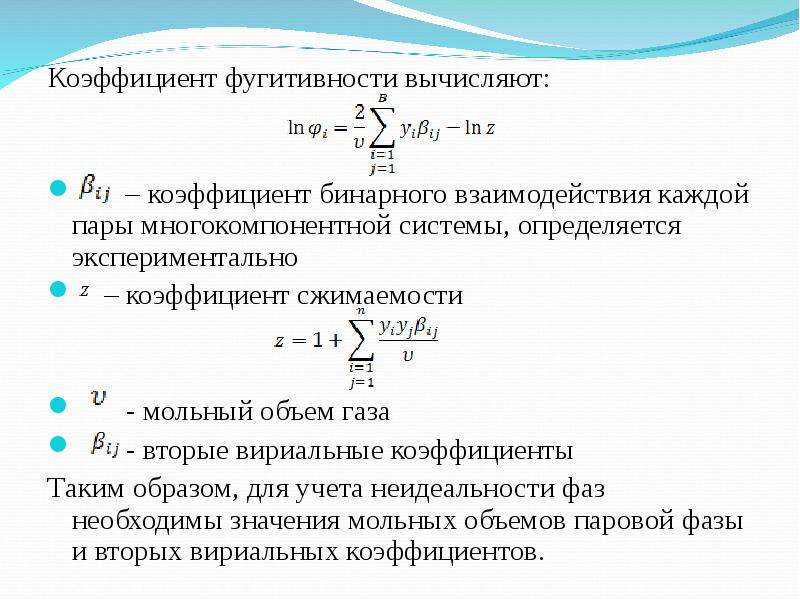

Коэффициент фугитивности вычисляют: Коэффициент фугитивности вычисляют: – коэффициент бинарного взаимодействия каждой пары многокомпонентной системы, определяется экспериментально – коэффициент сжимаемости - мольный объем газа - вторые вириальные коэффициенты Таким образом, для учета неидеальности фаз необходимы значения мольных объемов паровой фазы и вторых вириальных коэффициентов.

Слайд 4

Описание слайда:

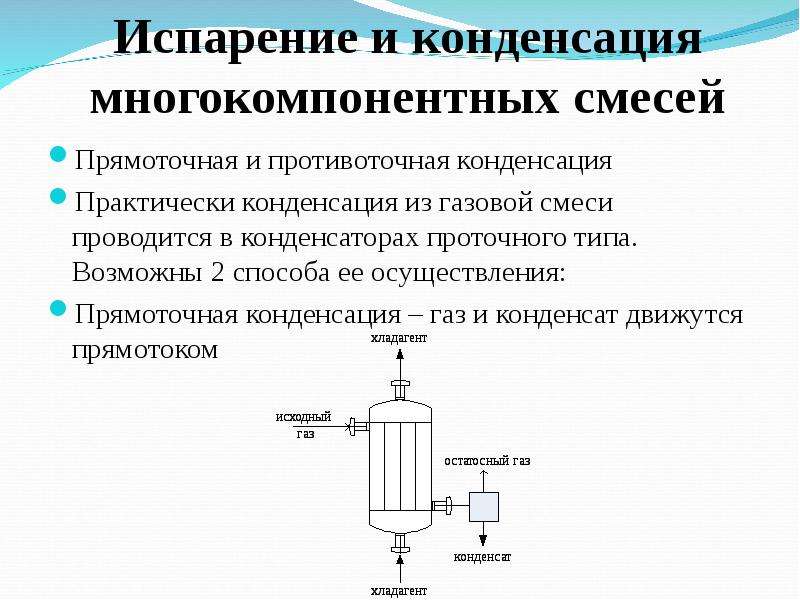

Испарение и конденсация многокомпонентных смесей Прямоточная и противоточная конденсация Практически конденсация из газовой смеси проводится в конденсаторах проточного типа. Возможны 2 способа ее осуществления: Прямоточная конденсация – газ и конденсат движутся прямотоком

Слайд 5

Описание слайда:

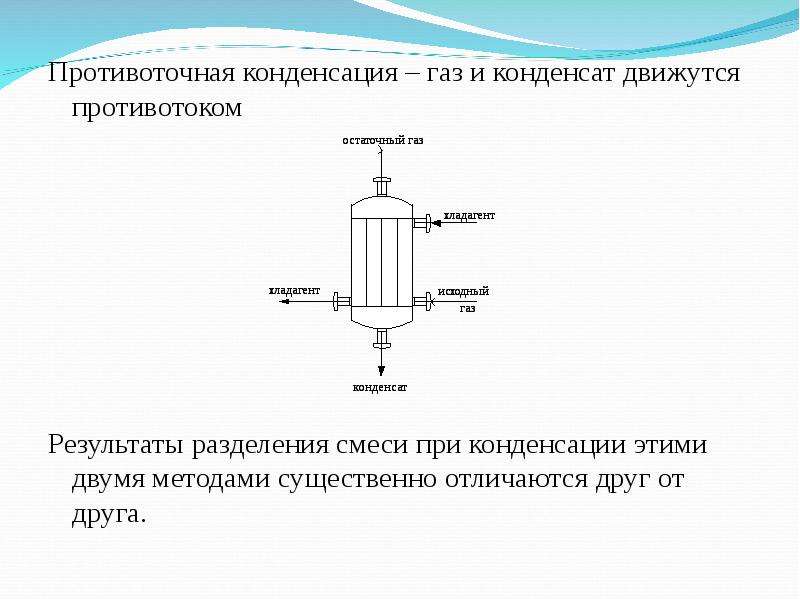

Противоточная конденсация – газ и конденсат движутся противотоком Противоточная конденсация – газ и конденсат движутся противотоком Результаты разделения смеси при конденсации этими двумя методами существенно отличаются друг от друга.

Слайд 6

Описание слайда:

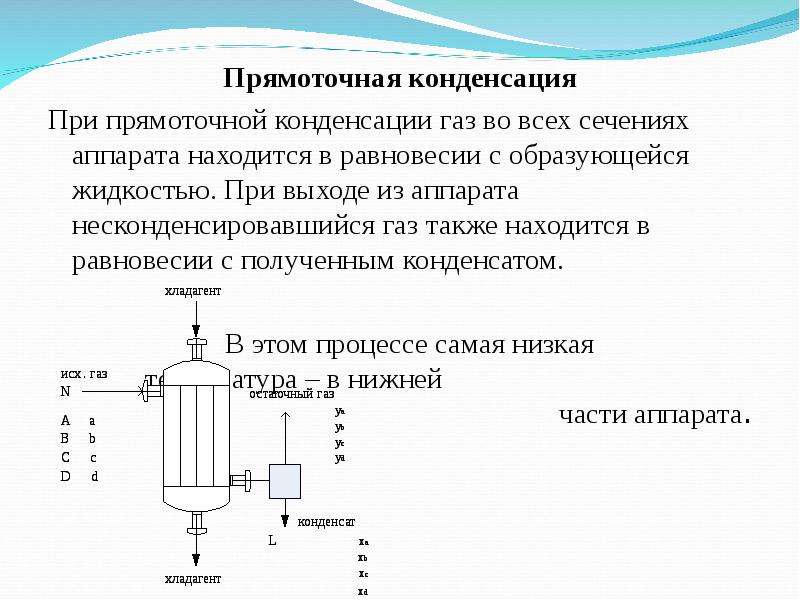

Прямоточная конденсация Прямоточная конденсация При прямоточной конденсации газ во всех сечениях аппарата находится в равновесии с образующейся жидкостью. При выходе из аппарата несконденсировавшийся газ также находится в равновесии с полученным конденсатом. В этом процессе самая низкая температура – в нижней части аппарата.

Слайд 7

Описание слайда:

При расчете такого конденсатора необходимо выяснить состав и количество остаточного газа и конденсата. При расчете такого конденсатора необходимо выяснить состав и количество остаточного газа и конденсата. Пусть на конденсацию поступает N моль исходного газа, в котором содержится a,b,c,d – мольных долей компонентов соответственно А,В,С,D. Пусть количество образовавшегося конденсата L моль, в котором содержится xa,xb, xc, xd – каждого компонента. Этих же компонентов осталось в остаточном газе ya,yb ,yc , yd – мольных долей. Составим уравнения материального баланса по каждому компоненту

Слайд 8

Описание слайда:

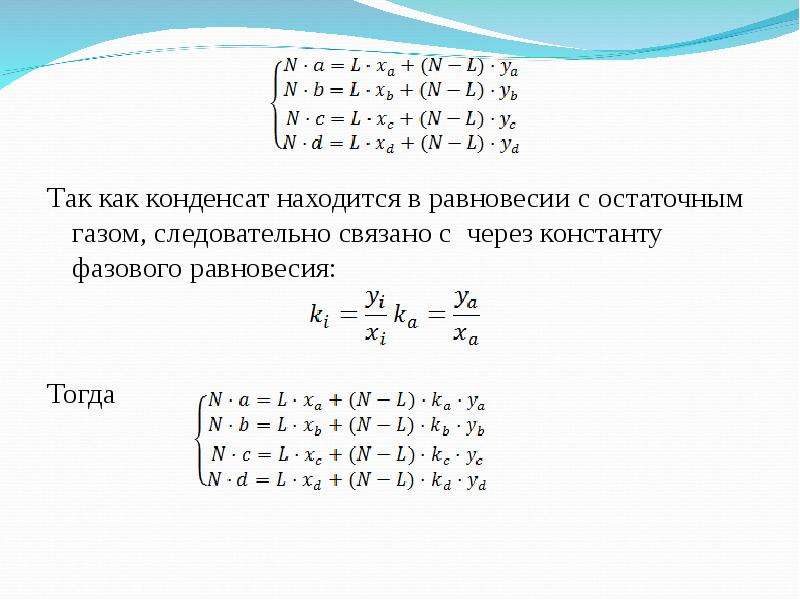

Так как конденсат находится в равновесии с остаточным газом, следовательно связано с через константу фазового равновесия: Тогда

Слайд 9

Описание слайда:

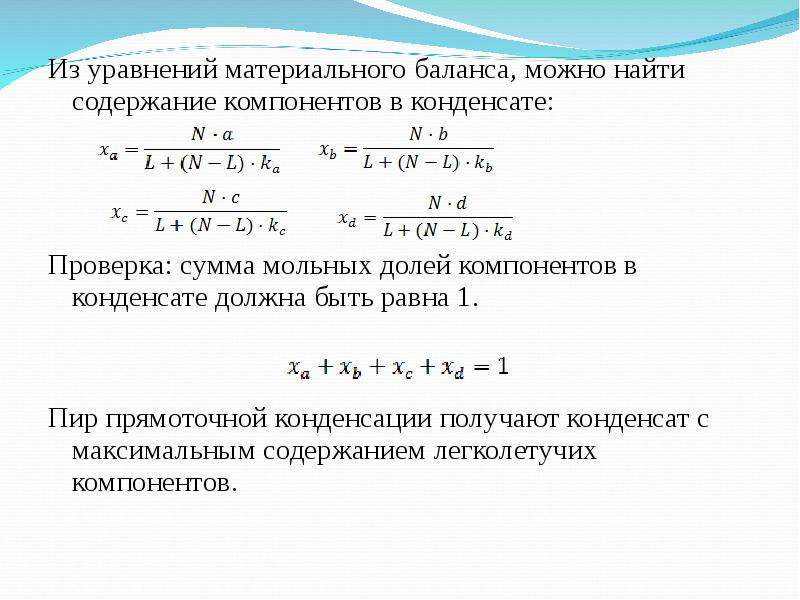

Из уравнений материального баланса, можно найти содержание компонентов в конденсате: Из уравнений материального баланса, можно найти содержание компонентов в конденсате: Проверка: сумма мольных долей компонентов в конденсате должна быть равна 1. Пир прямоточной конденсации получают конденсат с максимальным содержанием легколетучих компонентов.

Слайд 10

Описание слайда:

Противоточная конденсация При противоточной конденсации стекающий вниз конденсат соприкасается с более горячим газами, содержащими больше нелетучих компонентов, чем газ, из которого он образовался. При этом наряду с процессом конденсации происходит массообмен между фазами. Вследствие этого при противоточной конденсации содержание легколетучих компонентов в конденсате меньше, чем при прямоточной конденсации. А вот остаточный газ получают с максимальным содержанием легколетучих компонентов. Обычно именно такая задача ставится при разделении сложных газовых смесей. Поэтому противоточная конденсация получила широкое применение.

Слайд 11

Описание слайда:

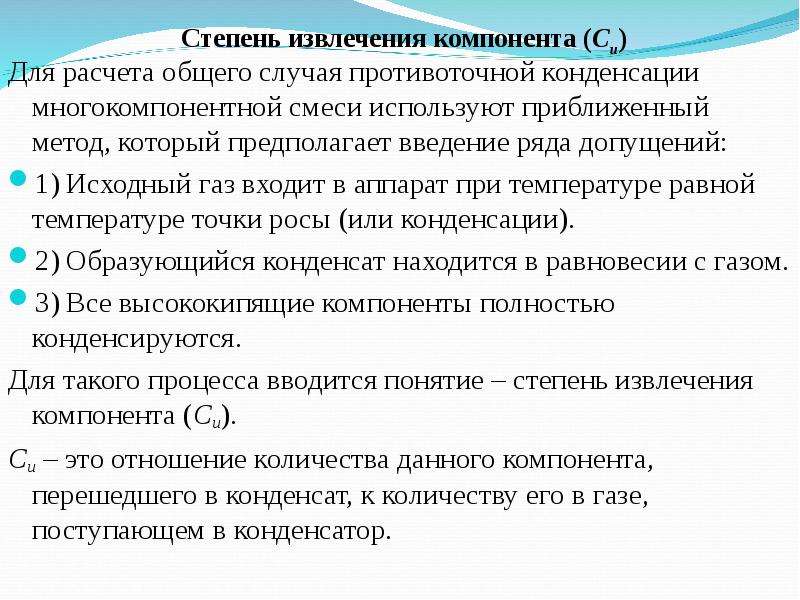

Для расчета общего случая противоточной конденсации многокомпонентной смеси используют приближенный метод, который предполагает введение ряда допущений: Для расчета общего случая противоточной конденсации многокомпонентной смеси используют приближенный метод, который предполагает введение ряда допущений: 1) Исходный газ входит в аппарат при температуре равной температуре точки росы (или конденсации). 2) Образующийся конденсат находится в равновесии с газом. 3) Все высококипящие компоненты полностью конденсируются. Для такого процесса вводится понятие – степень извлечения компонента (Cu). Cu – это отношение количества данного компонента, перешедшего в конденсат, к количеству его в газе, поступающем в конденсатор.

Слайд 12

Описание слайда:

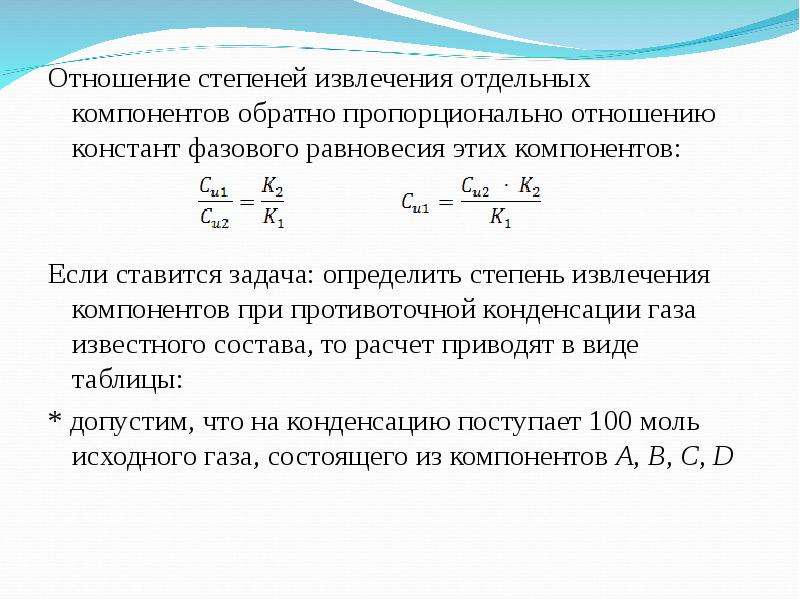

Отношение степеней извлечения отдельных компонентов обратно пропорционально отношению констант фазового равновесия этих компонентов: Отношение степеней извлечения отдельных компонентов обратно пропорционально отношению констант фазового равновесия этих компонентов: Если ставится задача: определить степень извлечения компонентов при противоточной конденсации газа известного состава, то расчет приводят в виде таблицы: * допустим, что на конденсацию поступает 100 моль исходного газа, состоящего из компонентов A, B, C, D

Слайд 13

Описание слайда:

L – количество образовавшегося конденсата. Если задаются степени извлечения ведущих компонентов, а константы фазового равновесия – справочные величины, то можно составить материальный баланс установки.

Слайд 14

Описание слайда:

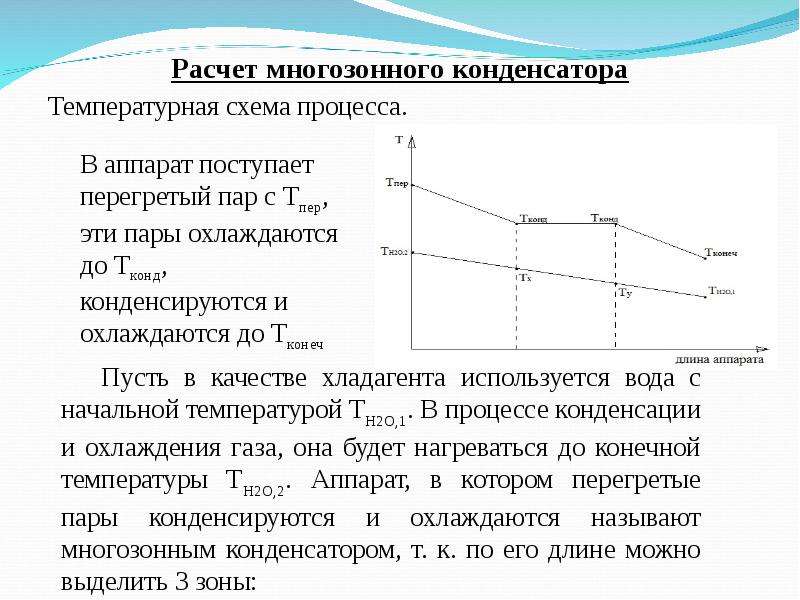

Расчет многозонного конденсатора Расчет многозонного конденсатора Температурная схема процесса.

Слайд 15

Описание слайда:

Зона охлаждения перегретого пара от Тпер до Тконд при нагреве воды от Тх до ТH2O,2. Зона охлаждения перегретого пара от Тпер до Тконд при нагреве воды от Тх до ТH2O,2. Зона конденсации пара при температуре Тконд. При этом вода нагревается от Ту до Тх. Зона охлаждения полученного конденсата от Тконд до Тконеч при нагреве воды от ТН2О,1 до Ту. Таким образом, общая поверхность теплообмена конденсатора будет складываться из поверхностей теплообмена каждой из его зон:

Слайд 16

Описание слайда:

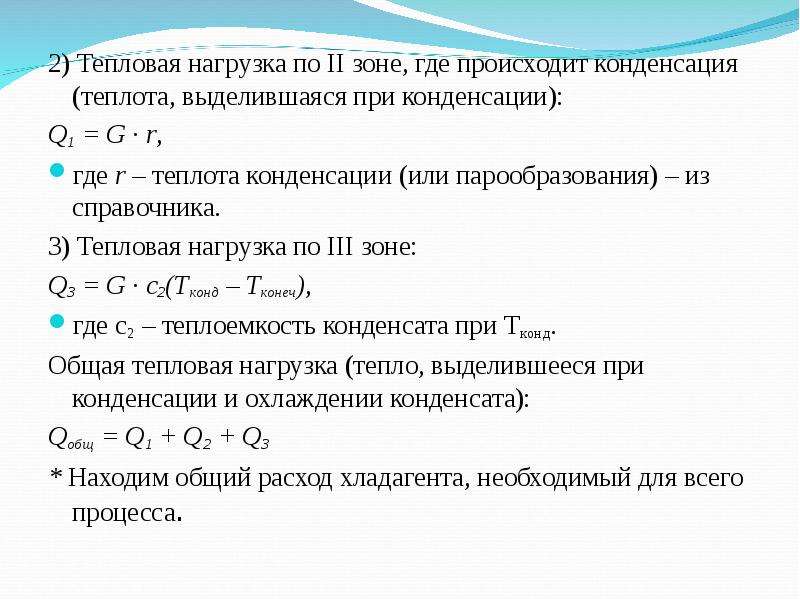

2) Тепловая нагрузка по II зоне, где происходит конденсация (теплота, выделившаяся при конденсации): 2) Тепловая нагрузка по II зоне, где происходит конденсация (теплота, выделившаяся при конденсации): Q1 = G ∙ r, где r – теплота конденсации (или парообразования) – из справочника. 3) Тепловая нагрузка по III зоне: Q3 = G ∙ c2(Tконд – Тконеч), где c2 – теплоемкость конденсата при Тконд. Общая тепловая нагрузка (тепло, выделившееся при конденсации и охлаждении конденсата): Qобщ = Q1 + Q2 + Q3 * Находим общий расход хладагента, необходимый для всего процесса.

Слайд 17

Описание слайда:

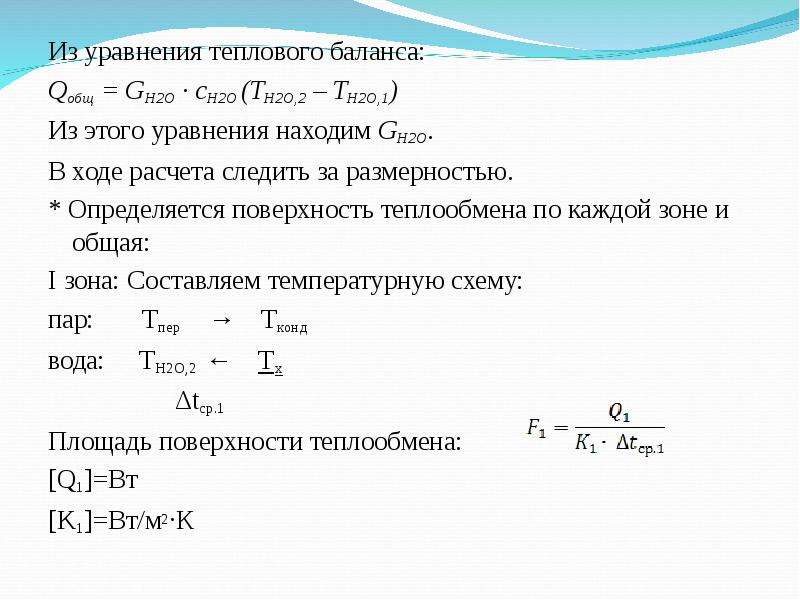

Из уравнения теплового баланса: Из уравнения теплового баланса: Qобщ = GH2O ∙ cH2O (TH2O,2 – TH2O,1) Из этого уравнения находим GH2O. В ходе расчета следить за размерностью. * Определяется поверхность теплообмена по каждой зоне и общая: I зона: Составляем температурную схему: пар: Тпер → Тконд вода: ТH2O,2 ← Tx Δtср.1 Площадь поверхности теплообмена: [Q1]=Вт [K1]=Вт/м2∙К

Слайд 18

Описание слайда:

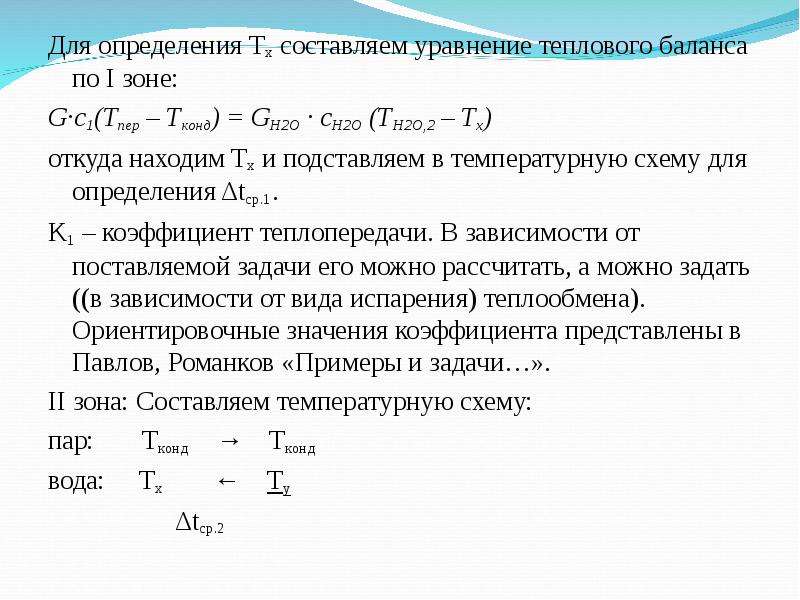

Для определения Тх составляем уравнение теплового баланса по I зоне: Для определения Тх составляем уравнение теплового баланса по I зоне: G∙c1(Tпер – Тконд) = GH2O ∙ cH2O (TH2O,2 – Tx) откуда находим Tx и подставляем в температурную схему для определения Δtср.1. K1 – коэффициент теплопередачи. В зависимости от поставляемой задачи его можно рассчитать, а можно задать ((в зависимости от вида испарения) теплообмена). Ориентировочные значения коэффициента представлены в Павлов, Романков «Примеры и задачи…». II зона: Составляем температурную схему: пар: Тконд → Тконд вода: Тх ← Tу Δtср.2

Слайд 19

Описание слайда:

Определяем Ту из уравнения теплового баланса: Определяем Ту из уравнения теплового баланса: G ∙ к = GH2O ∙ cH2O (Tx – Ty) => Ty=! Ty подставляем в температурную схему, находим в Δtср.2 и площадь поверхности теплообмена: III зона: Составляем температурную схему: конденсат: Тконд → Тконеч вода: Тy ← TH2O,1 Δtср.3 Определяем поверхность теплообмена: Общая поверхность теплообмена: Fобщ = F1 + F2 + F3 * Далее, исходя из Fобщ подбирают стандартный конденсатор. * Если проводят поверочный расчет, то сравнивают рассчитанную площадь поверхности теплообмена с поверхностью теплообмена промышленного аналога и делают вывод.
