Слайд 1

Описание слайда:

Автор: Махмутов Денис

Слайд 2

Описание слайда:

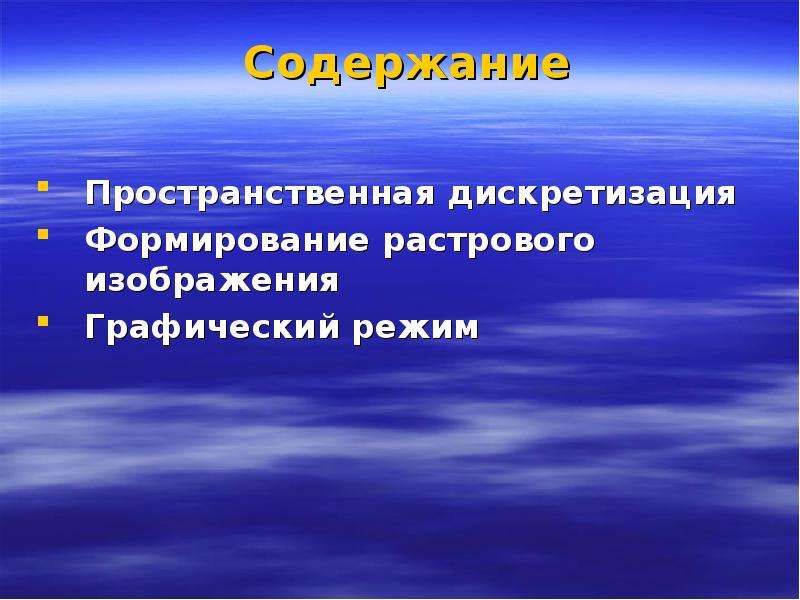

Содержание Пространственная дискретизация Формирование растрового изображения Графический режим

Слайд 3

Описание слайда:

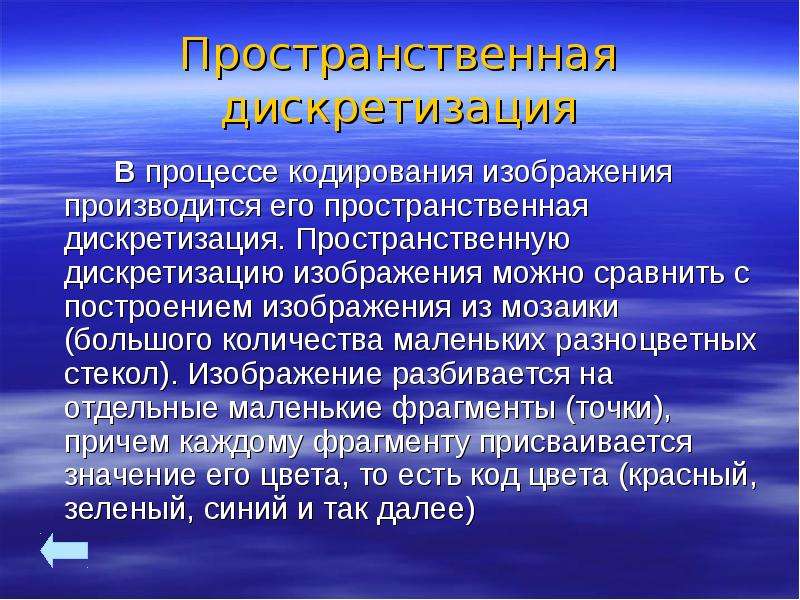

Пространственная дискретизация В процессе кодирования изображения производится его пространственная дискретизация. Пространственную дискретизацию изображения можно сравнить с построением изображения из мозаики (большого количества маленьких разноцветных стекол). Изображение разбивается на отдельные маленькие фрагменты (точки), причем каждому фрагменту присваивается значение его цвета, то есть код цвета (красный, зеленый, синий и так далее)

Слайд 4

Описание слайда:

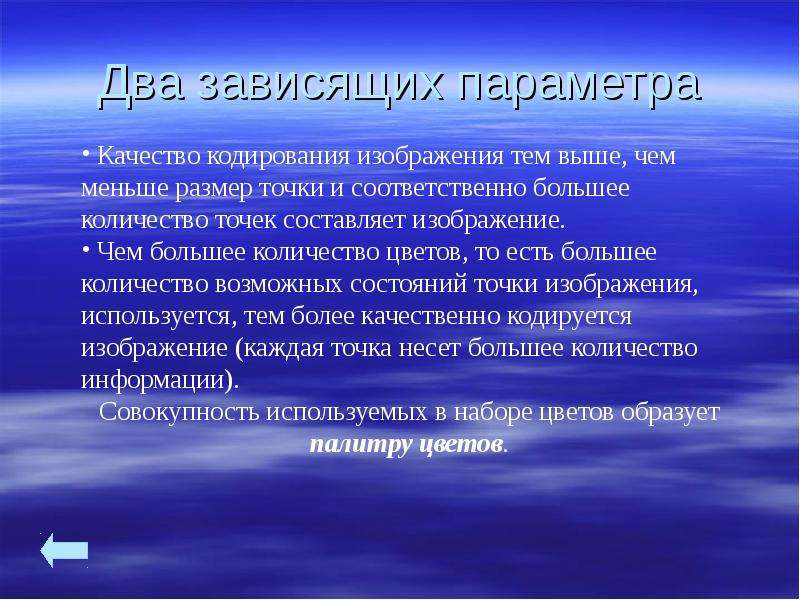

Два зависящих параметра

Слайд 5

Описание слайда:

Формирование растрового изображения Графическая информация на экране монитора представляется в виде растрового изображения, которое формируется из определенного количества строк, которые в свою очередь содержат определенное количество точек (пикселей). Качество изображения определяется разрешающей способностью монитора, т.е. количеством точек, из которых оно складывается. Чем больше разрешающая способность, то есть чем больше количество строк растра и точек в строке, тем выше качество изображения. В современных персональных компьютерах обычно используются три основные разрешающие способности экрана: 800 х 600, 1024 х 768 и 1280 х 1024 точки.

Слайд 6

Описание слайда:

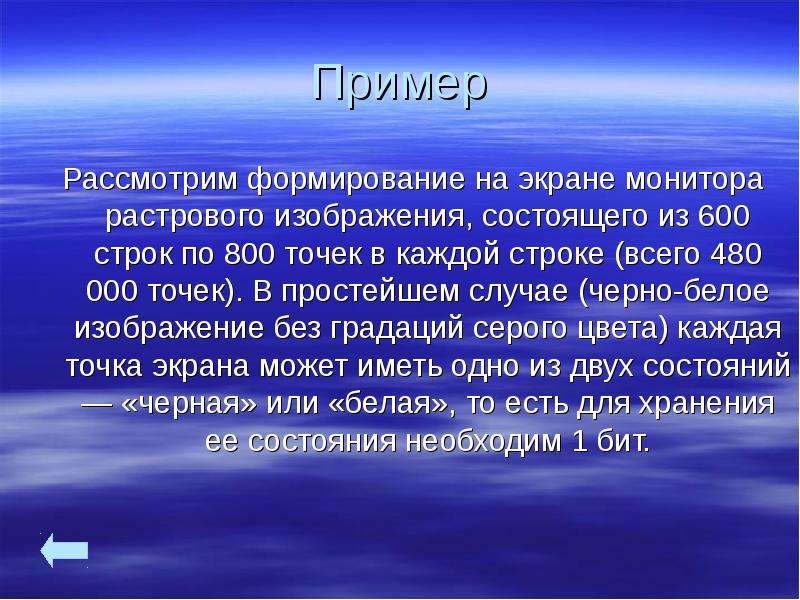

Пример Рассмотрим формирование на экране монитора растрового изображения, состоящего из 600 строк по 800 точек в каждой строке (всего 480 000 точек). В простейшем случае (черно-белое изображение без градаций серого цвета) каждая точка экрана может иметь одно из двух состояний — «черная» или «белая», то есть для хранения ее состояния необходим 1 бит.

Слайд 7

Описание слайда:

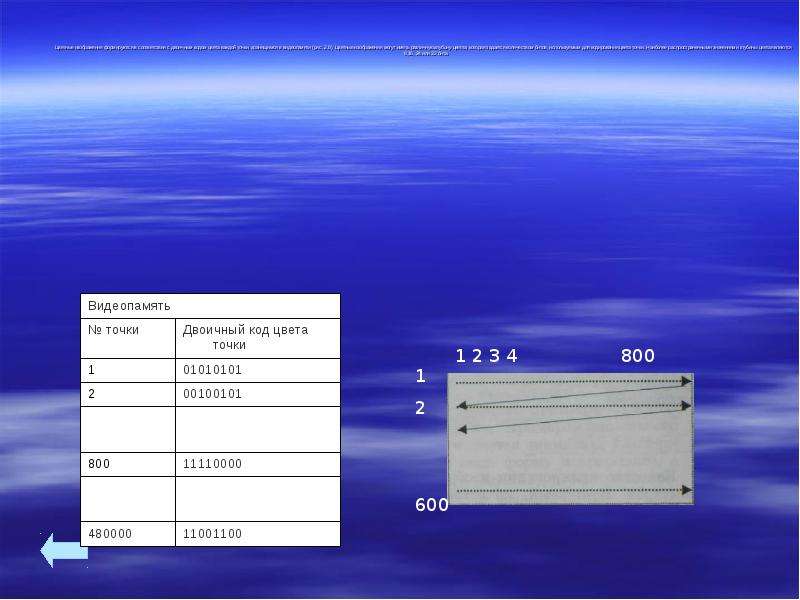

Цветные изображения формируются в соответствии с двоичным кодом цвета каждой точки, хранящимся в видеопамяти (рис. 2.8). Цветные изображения могут иметь различную глубину цвета, которая задается количеством битов, используемым для кодирования цвета точки. Наиболее распространенными значениями глубины цвета являются 8,16, 24 или 32 бита.

Слайд 8

Описание слайда:

Качество двоичного кодирования изображения определяется разрешающей способностью экрана и глубиной цвета. Каждый цвет можно рассматривать как возможное состояние точки, тогда количество цветов, отображаемых на экране монитора, может быть вычислено по формуле: N = 2i где i — глубина цвета (табл. 2.4).

Слайд 9

Описание слайда:

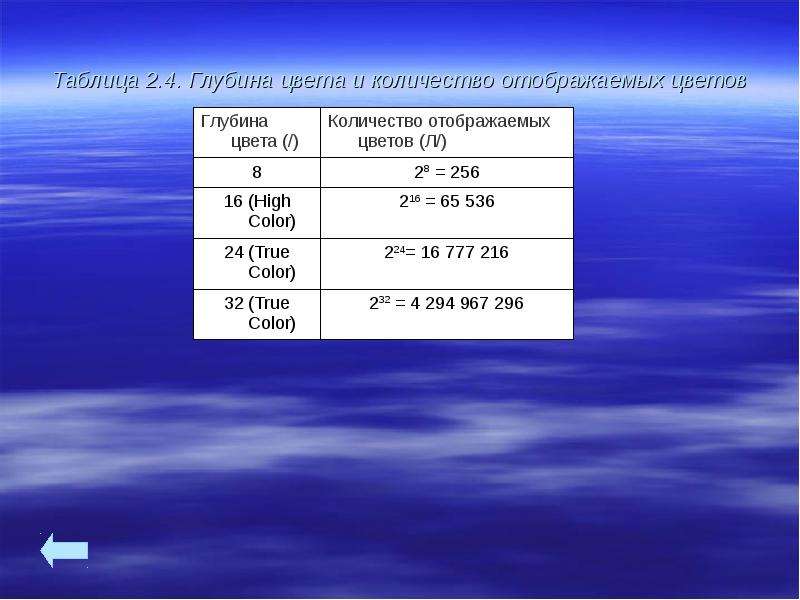

Таблица 2.4. Глубина цвета и количество отображаемых цветов

Слайд 10

Описание слайда:

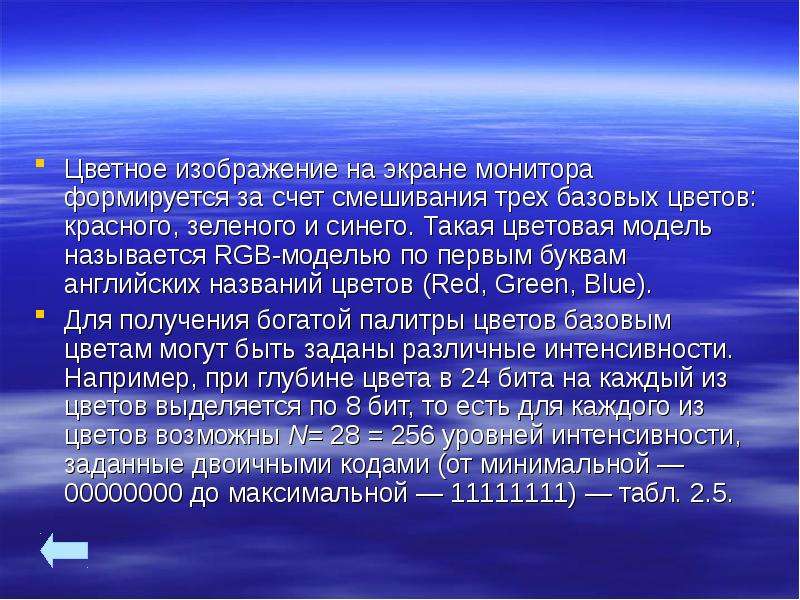

Цветное изображение на экране монитора формируется за счет смешивания трех базовых цветов: красного, зеленого и синего. Такая цветовая модель называется RGB-моделью по первым буквам английских названий цветов (Red, Green, Blue). Для получения богатой палитры цветов базовым цветам могут быть заданы различные интенсивности. Например, при глубине цвета в 24 бита на каждый из цветов выделяется по 8 бит, то есть для каждого из цветов возможны N= 28 = 256 уровней интенсивности, заданные двоичными кодами (от минимальной — 00000000 до максимальной — 11111111) — табл. 2.5.

Слайд 11

Описание слайда:

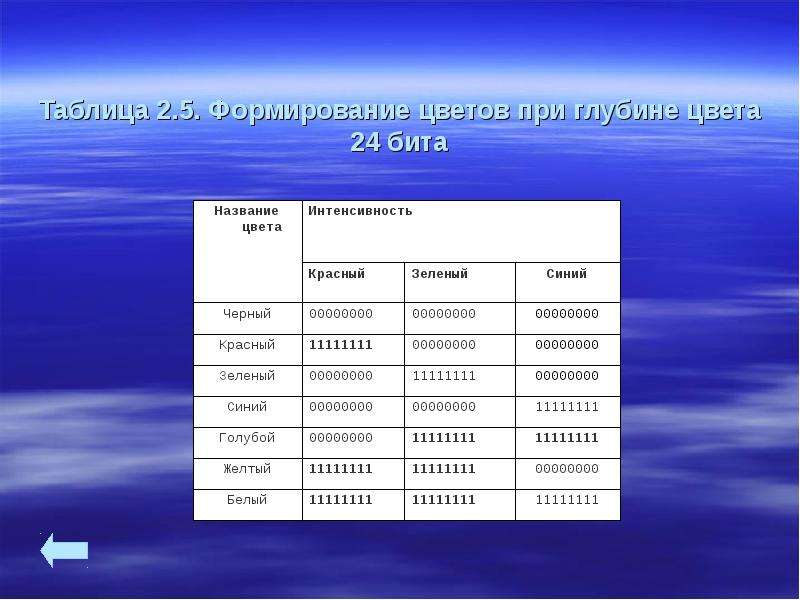

Таблица 2.5. Формирование цветов при глубине цвета 24 бита

Слайд 12

Описание слайда:

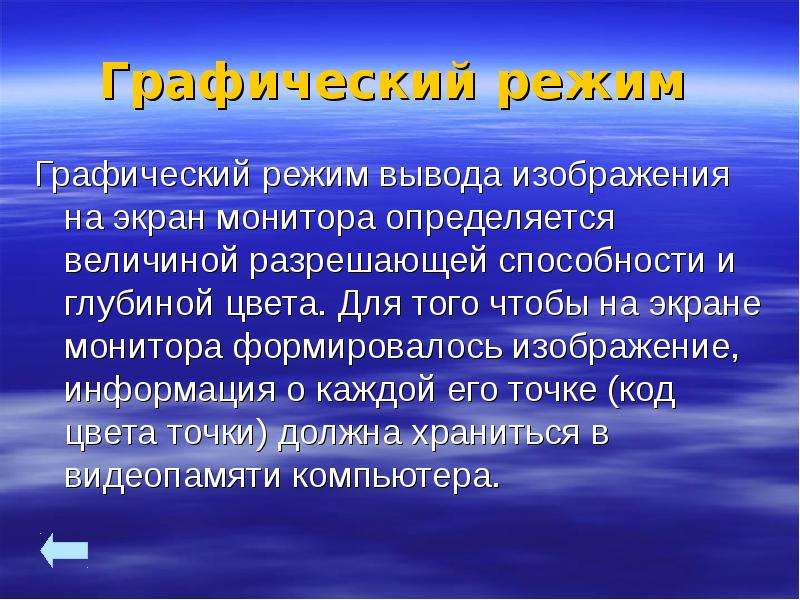

Графический режим Графический режим вывода изображения на экран монитора определяется величиной разрешающей способности и глубиной цвета. Для того чтобы на экране монитора формировалось изображение, информация о каждой его точке (код цвета точки) должна храниться в видеопамяти компьютера.

Слайд 13

Описание слайда:

Пример Рассчитаем необходимый объем видеопамяти для одного из графических режимов, например, с разрешением 800 х 600 точек и глубиной цвета 24 бита на точку. Всего точек на экране: 800 • 600 = 480 000. Необходимый объем видеопамяти: 24 бит • 480 000 = 11 520 000 бит = 1 440 000 байт = 1406,25 Кбайт = 1,37 Мбайт. Аналогично рассчитывается необходимый объем видеопамяти для других графических режимов.
