Слайд 1

Описание слайда:

Электрическое напряжение. Единицы напряжения. Вольтметр. Измерение напряжения

Слайд 2

Описание слайда:

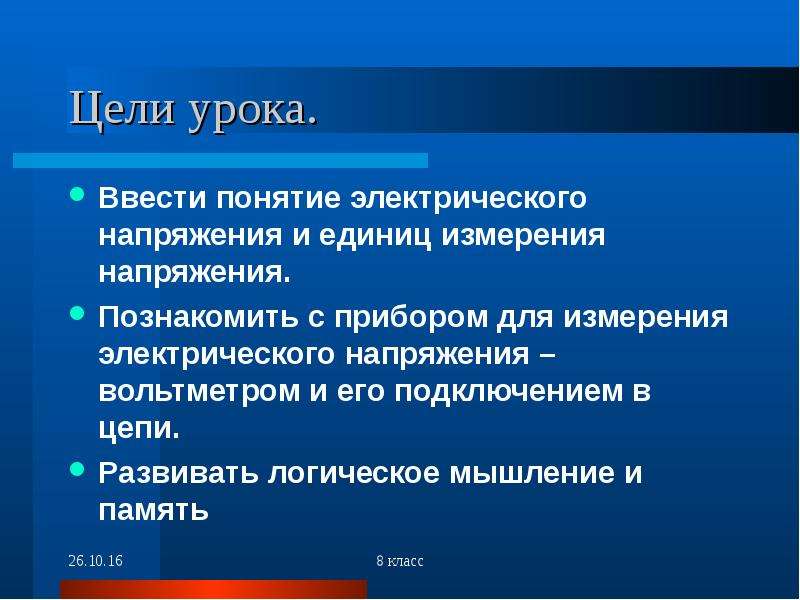

Цели урока. Ввести понятие электрического напряжения и единиц измерения напряжения. Познакомить с прибором для измерения электрического напряжения – вольтметром и его подключением в цепи. Развивать логическое мышление и память

Слайд 3

Описание слайда:

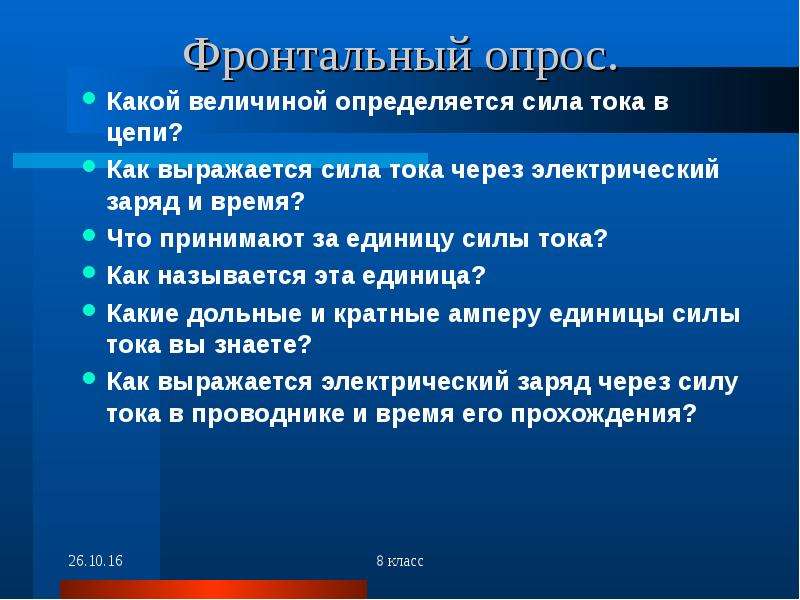

Фронтальный опрос. Какой величиной определяется сила тока в цепи? Как выражается сила тока через электрический заряд и время? Что принимают за единицу силы тока? Как называется эта единица? Какие дольные и кратные амперу единицы силы тока вы знаете? Как выражается электрический заряд через силу тока в проводнике и время его прохождения?

Слайд 4

Описание слайда:

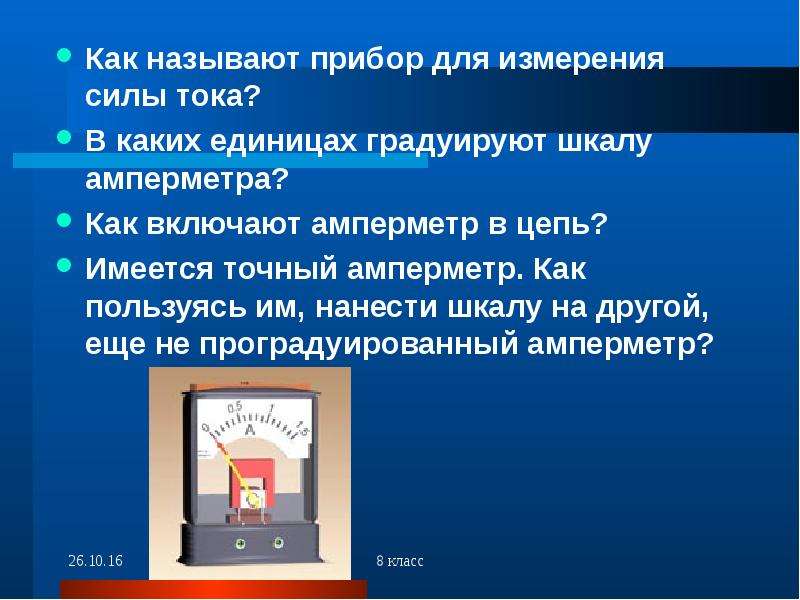

Как называют прибор для измерения силы тока? Как называют прибор для измерения силы тока? В каких единицах градуируют шкалу амперметра? Как включают амперметр в цепь? Имеется точный амперметр. Как пользуясь им, нанести шкалу на другой, еще не проградуированный амперметр?

Слайд 5

Описание слайда:

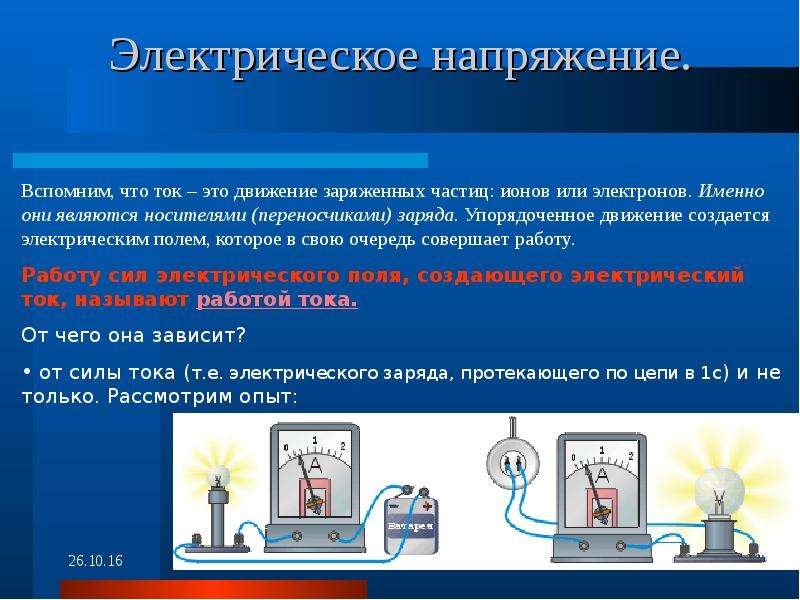

Электрическое напряжение.

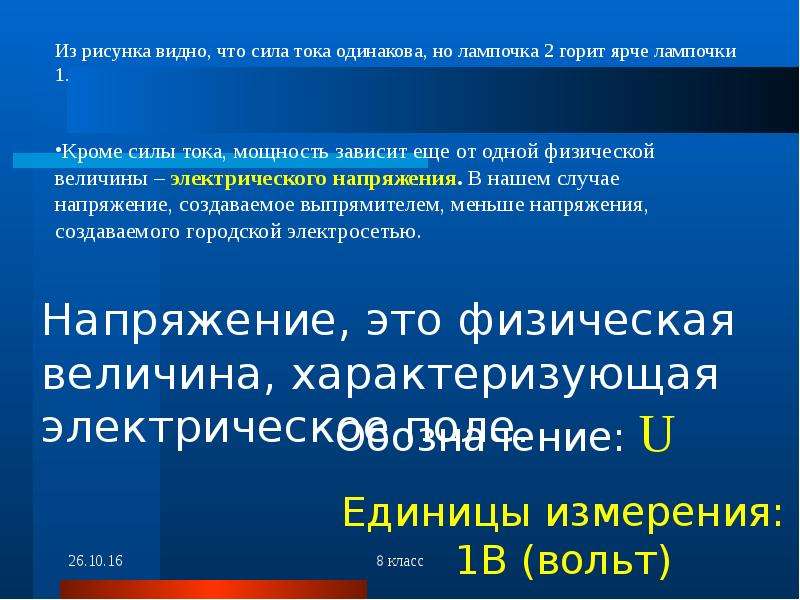

Слайд 6

Описание слайда:

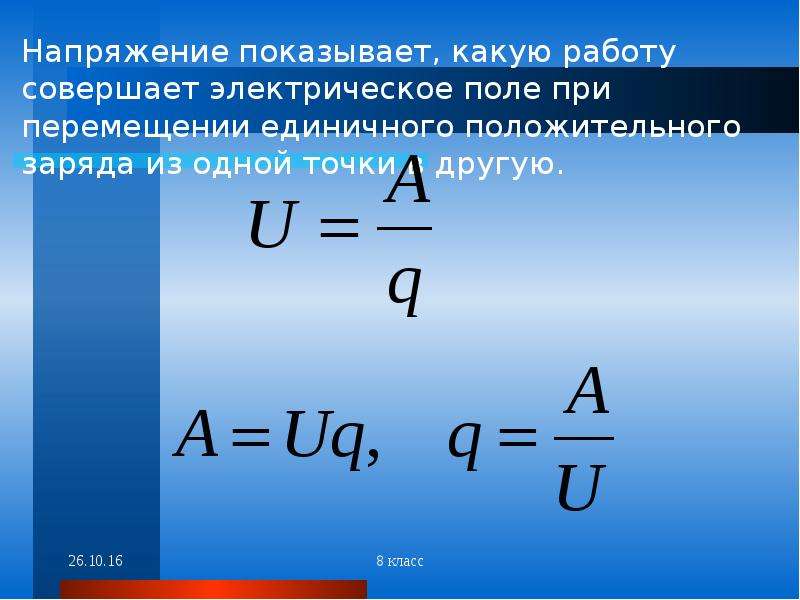

Слайд 7

Описание слайда:

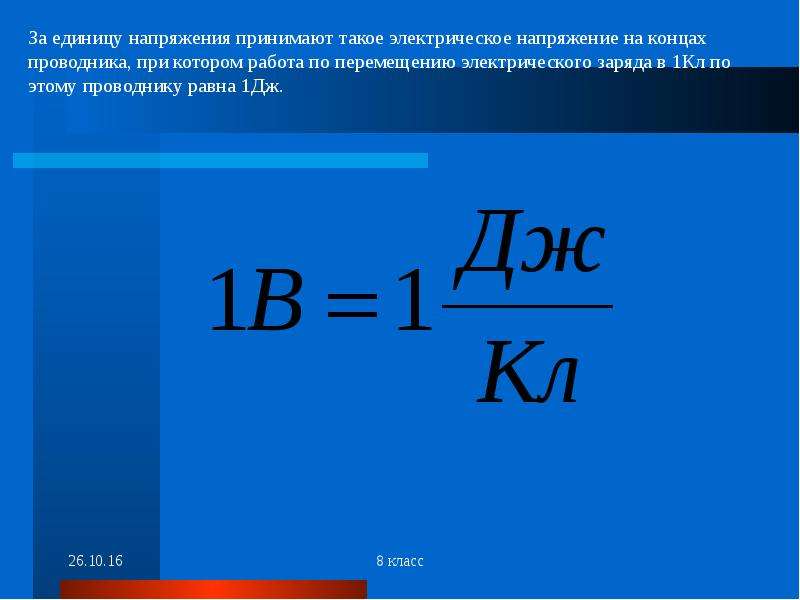

Слайд 8

Описание слайда:

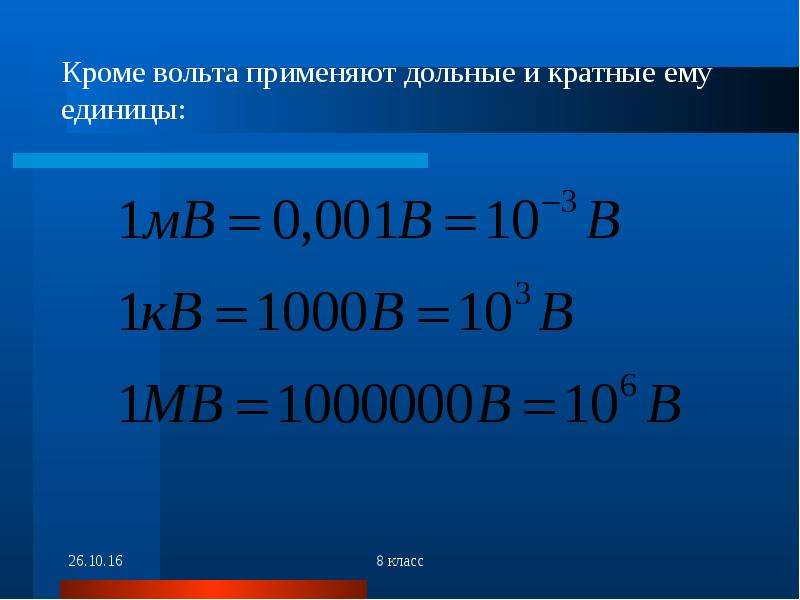

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

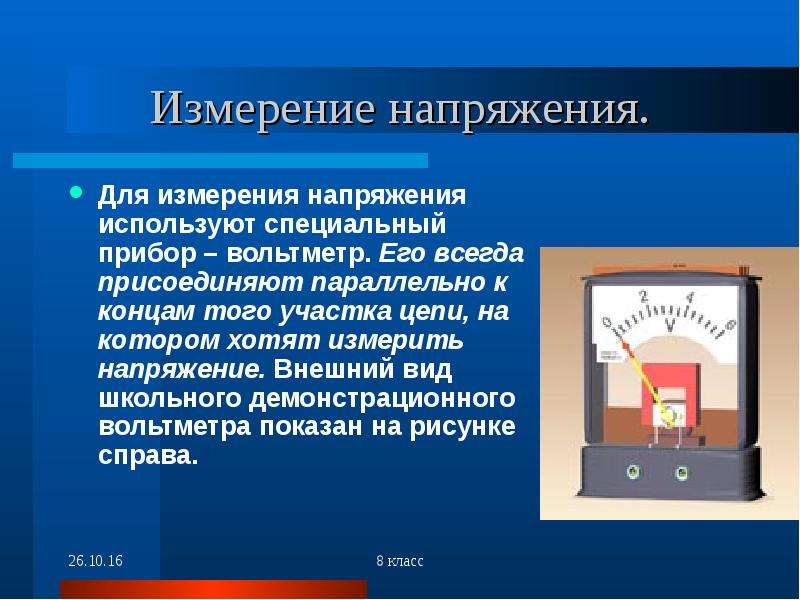

Измерение напряжения. Для измерения напряжения используют специальный прибор – вольтметр. Его всегда присоединяют параллельно к концам того участка цепи, на котором хотят измерить напряжение. Внешний вид школьного демонстрационного вольтметра показан на рисунке справа.

Слайд 11

Описание слайда:

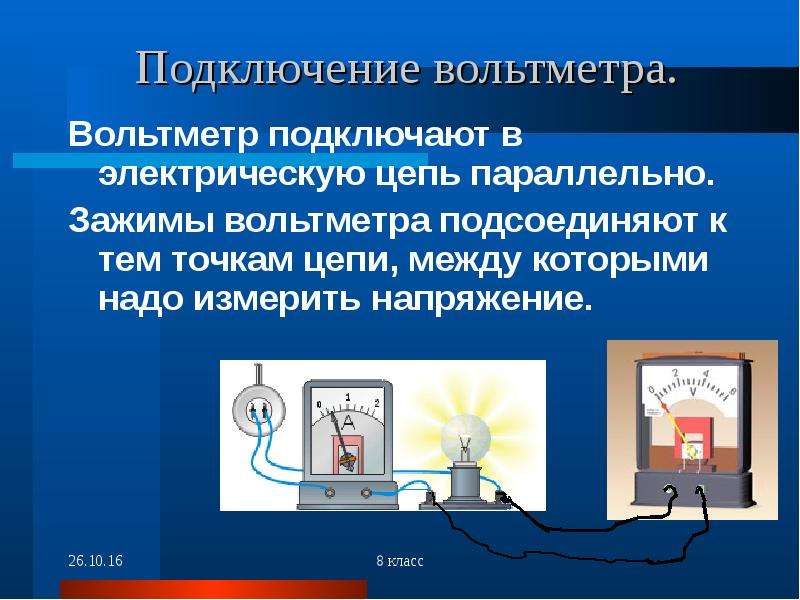

Подключение вольтметра. Вольтметр подключают в электрическую цепь параллельно. Зажимы вольтметра подсоединяют к тем точкам цепи, между которыми надо измерить напряжение.

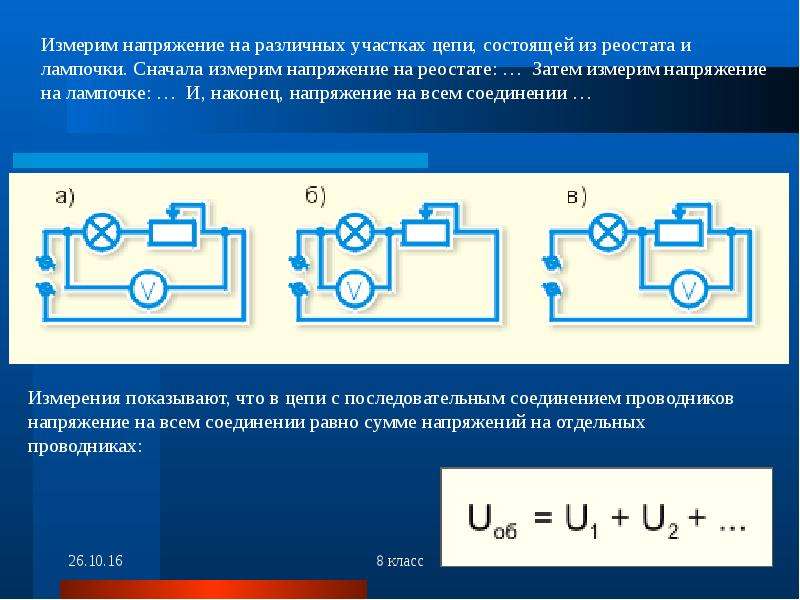

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

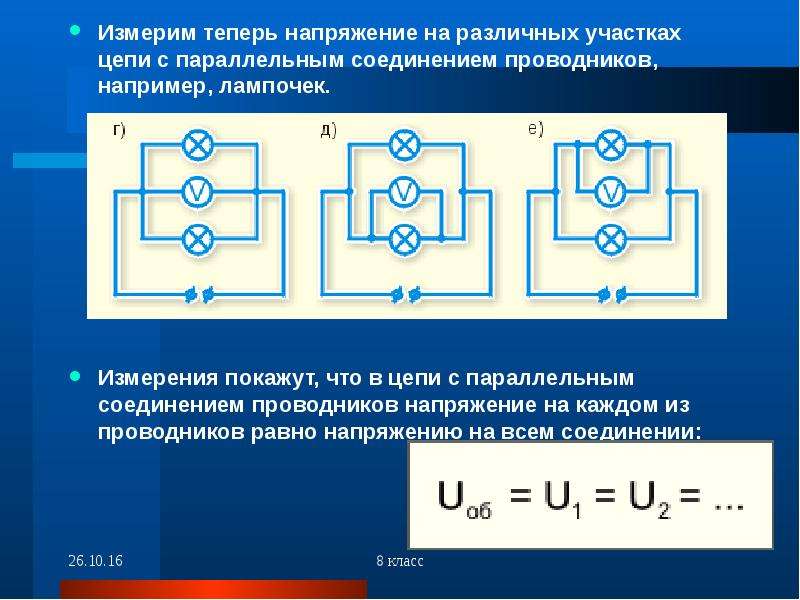

Измерим теперь напряжение на различных участках цепи с параллельным соединением проводников, например, лампочек. Измерим теперь напряжение на различных участках цепи с параллельным соединением проводников, например, лампочек. Измерения покажут, что в цепи с параллельным соединением проводников напряжение на каждом из проводников равно напряжению на всем соединении:

Слайд 14

Описание слайда:

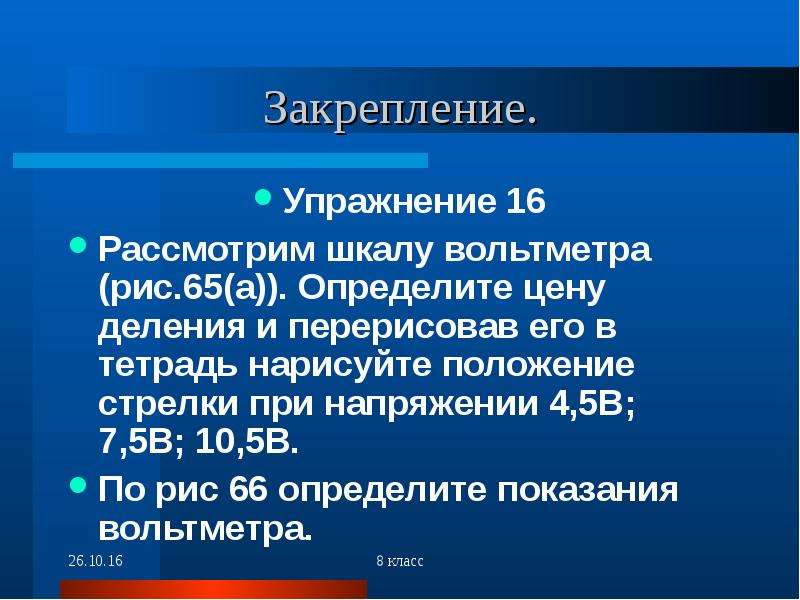

Закрепление. Упражнение 16 Рассмотрим шкалу вольтметра (рис.65(а)). Определите цену деления и перерисовав его в тетрадь нарисуйте положение стрелки при напряжении 4,5В; 7,5В; 10,5В. По рис 66 определите показания вольтметра.
