Слайд 1

Описание слайда:

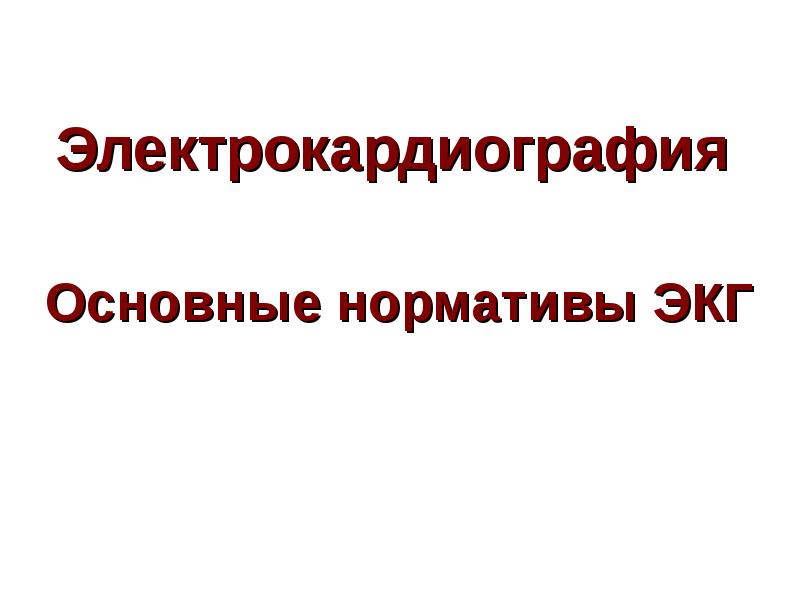

Электрокардиография Основные нормативы ЭКГ

Слайд 2

Описание слайда:

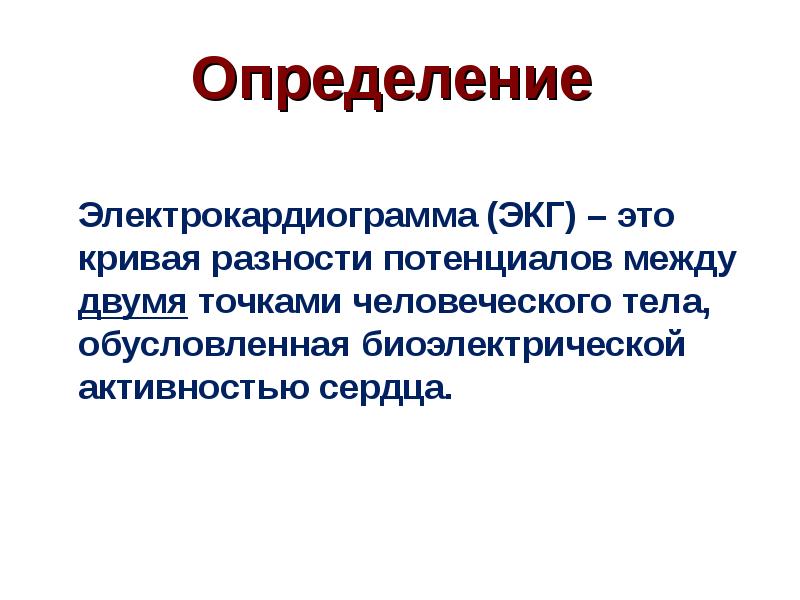

Определение Электрокардиограмма (ЭКГ) – это кривая разности потенциалов между двумя точками человеческого тела, обусловленная биоэлектрической активностью сердца.

Слайд 3

Описание слайда:

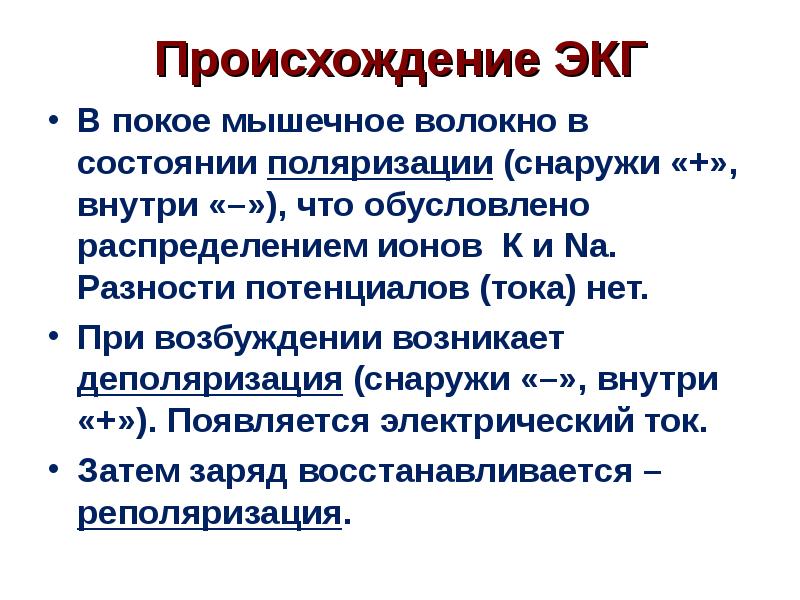

Происхождение ЭКГ В покое мышечное волокно в состоянии поляризации (снаружи «+», внутри «–»), что обусловлено распределением ионов К и Na. Разности потенциалов (тока) нет. При возбуждении возникает деполяризация (снаружи «–», внутри «+»). Появляется электрический ток. Затем заряд восстанавливается – реполяризация.

Слайд 4

Описание слайда:

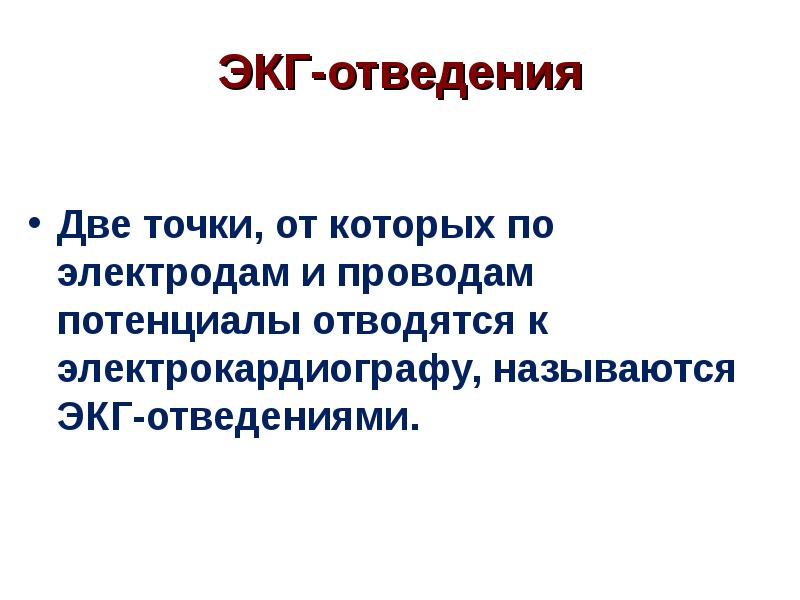

ЭКГ-отведения Две точки, от которых по электродам и проводам потенциалы отводятся к электрокардиографу, называются ЭКГ-отведениями.

Слайд 5

Описание слайда:

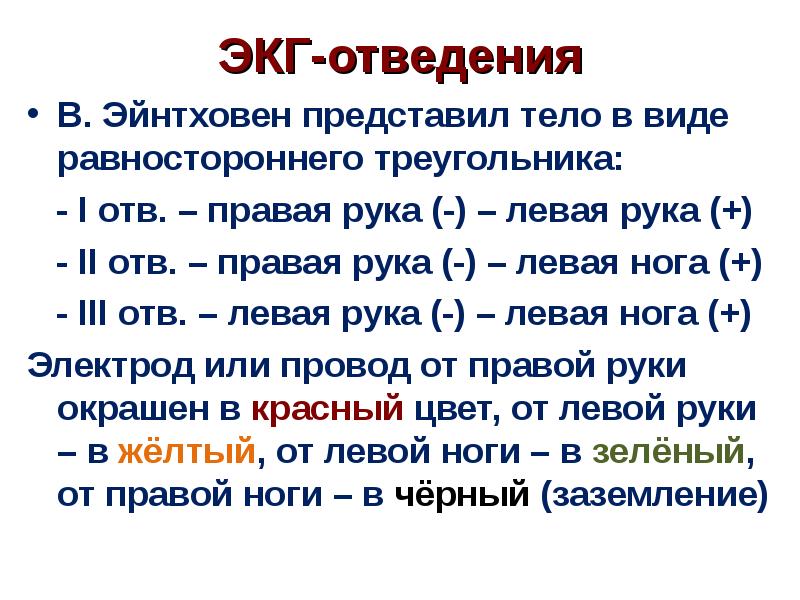

ЭКГ-отведения В. Эйнтховен представил тело в виде равностороннего треугольника: - I отв. – правая рука (-) – левая рука (+) - II отв. – правая рука (-) – левая нога (+) - III отв. – левая рука (-) – левая нога (+) Электрод или провод от правой руки окрашен в красный цвет, от левой руки – в жёлтый, от левой ноги – в зелёный, от правой ноги – в чёрный (заземление)

Слайд 6

Описание слайда:

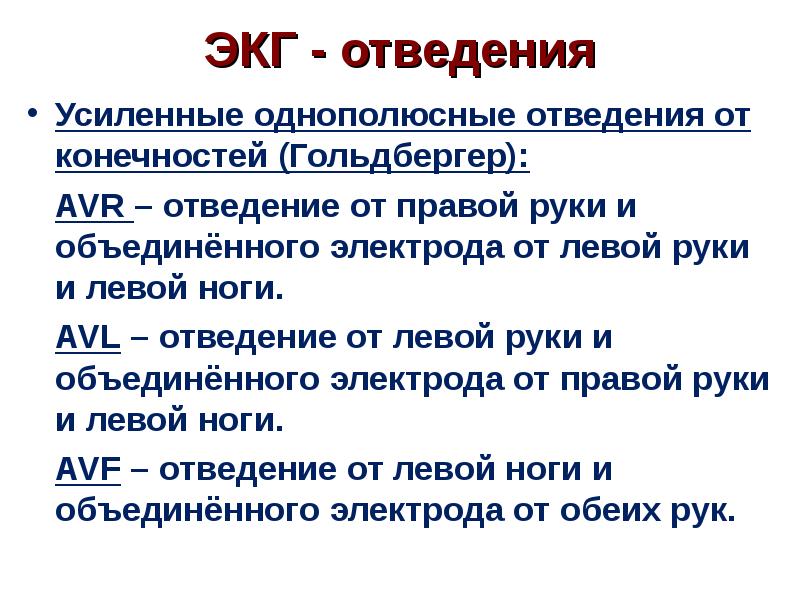

ЭКГ - отведения Усиленные однополюсные отведения от конечностей (Гольдбергер): AVR – отведение от правой руки и объединённого электрода от левой руки и левой ноги. AVL – отведение от левой руки и объединённого электрода от правой руки и левой ноги. AVF – отведение от левой ноги и объединённого электрода от обеих рук.

Слайд 7

Описание слайда:

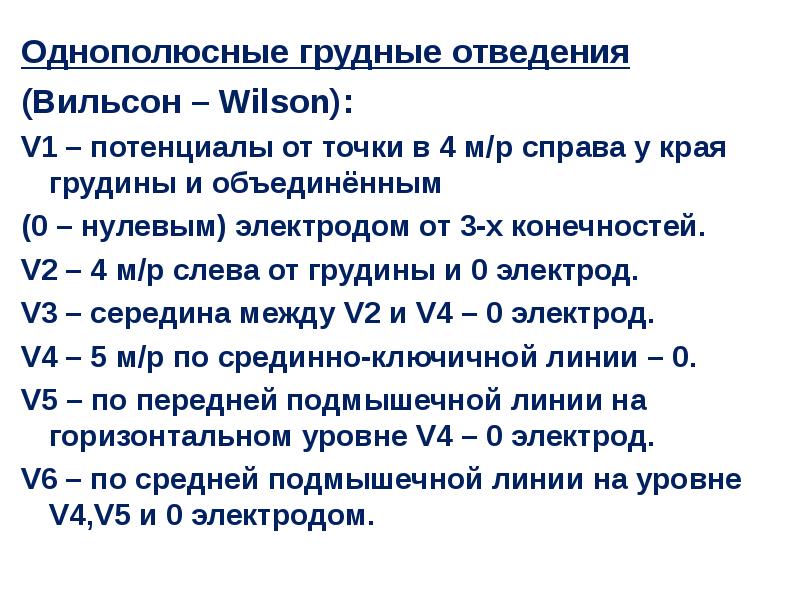

Однополюсные грудные отведения (Вильсон – Wilson): V1 – потенциалы от точки в 4 м/р справа у края грудины и объединённым (0 – нулевым) электродом от 3-х конечностей. V2 – 4 м/р слева от грудины и 0 электрод. V3 – середина между V2 и V4 – 0 электрод. V4 – 5 м/р по срединно-ключичной линии – 0. V5 – по передней подмышечной линии на горизонтальном уровне V4 – 0 электрод. V6 – по средней подмышечной линии на уровне V4,V5 и 0 электродом.

Слайд 8

Описание слайда:

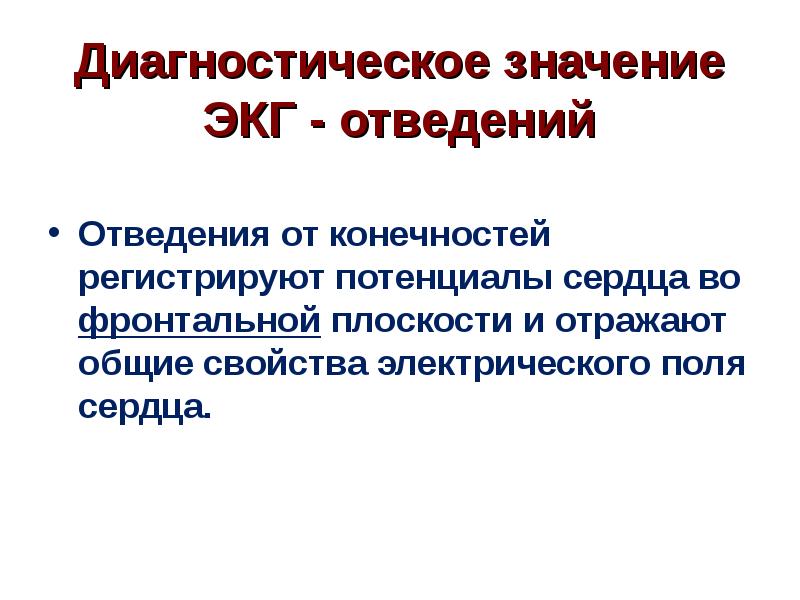

Диагностическое значение ЭКГ - отведений Отведения от конечностей регистрируют потенциалы сердца во фронтальной плоскости и отражают общие свойства электрического поля сердца.

Слайд 9

Описание слайда:

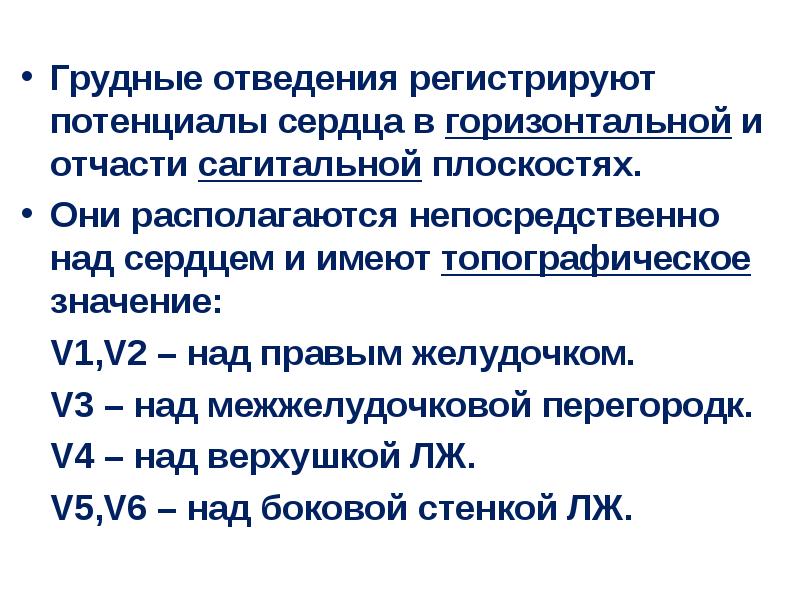

Грудные отведения регистрируют потенциалы сердца в горизонтальной и отчасти сагитальной плоскостях. Они располагаются непосредственно над сердцем и имеют топографическое значение: V1,V2 – над правым желудочком. V3 – над межжелудочковой перегородк. V4 – над верхушкой ЛЖ. V5,V6 – над боковой стенкой ЛЖ.

Слайд 10

Описание слайда:

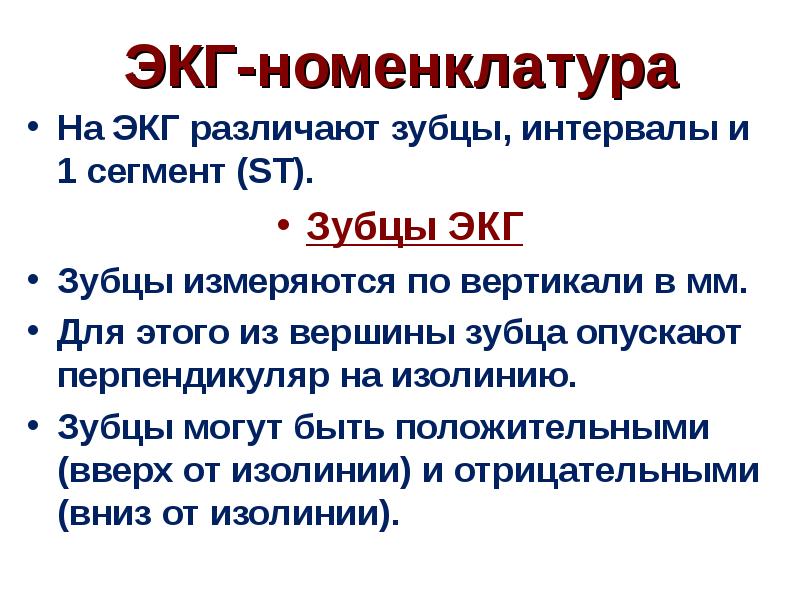

ЭКГ-номенклатура На ЭКГ различают зубцы, интервалы и 1 сегмент (ST). Зубцы ЭКГ Зубцы измеряются по вертикали в мм. Для этого из вершины зубца опускают перпендикуляр на изолинию. Зубцы могут быть положительными (вверх от изолинии) и отрицательными (вниз от изолинии).

Слайд 11

Описание слайда:

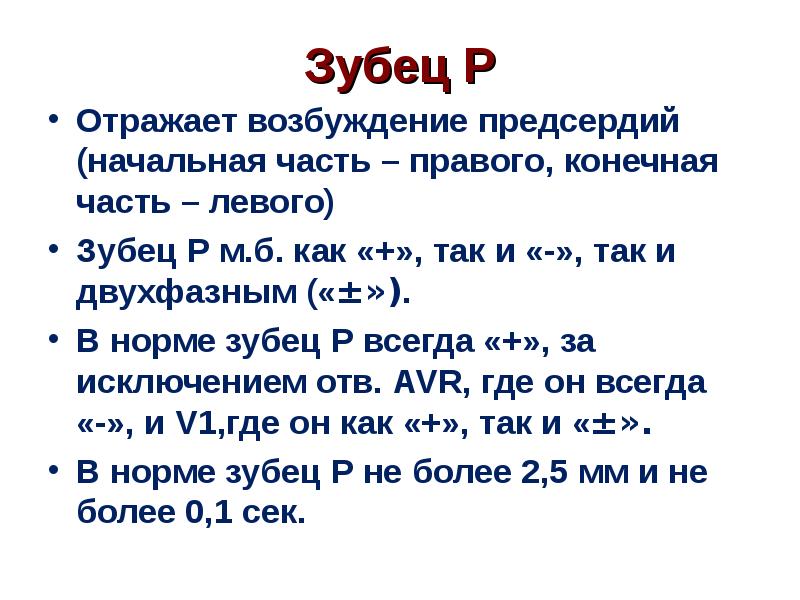

Зубец Р Отражает возбуждение предсердий (начальная часть – правого, конечная часть – левого) Зубец Р м.б. как «+», так и «-», так и двухфазным («±»). В норме зубец Р всегда «+», за исключением отв. AVR, где он всегда «-», и V1,где он как «+», так и «±». В норме зубец Р не более 2,5 мм и не более 0,1 сек.

Слайд 12

Описание слайда:

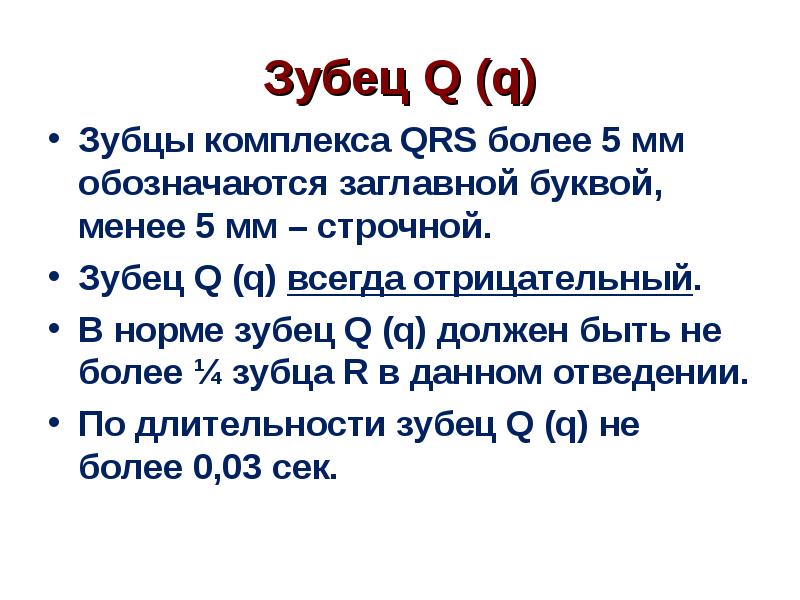

Зубец Q (q) Зубцы комплекса QRS более 5 мм обозначаются заглавной буквой, менее 5 мм – строчной. Зубец Q (q) всегда отрицательный. В норме зубец Q (q) должен быть не более ¼ зубца R в данном отведении. По длительности зубец Q (q) не более 0,03 сек.

Слайд 13

Описание слайда:

Зубец R (r) Зубец R всегда положительный. Не имеет чёткого норматива. Его амплитуда зависит от направления электрической оси сердца и вида конкретного грудного отведения.

Слайд 14

Описание слайда:

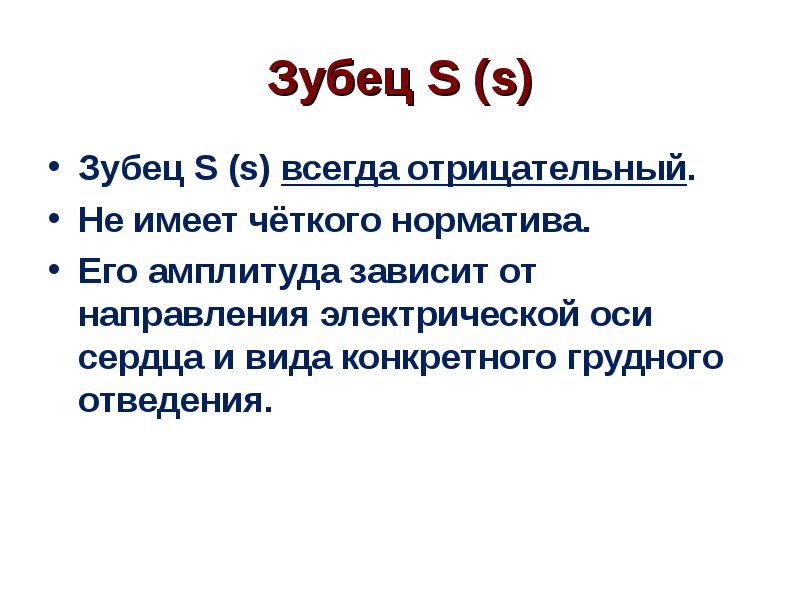

Зубец S (s) Зубец S (s) всегда отрицательный. Не имеет чёткого норматива. Его амплитуда зависит от направления электрической оси сердца и вида конкретного грудного отведения.

Слайд 15

Описание слайда:

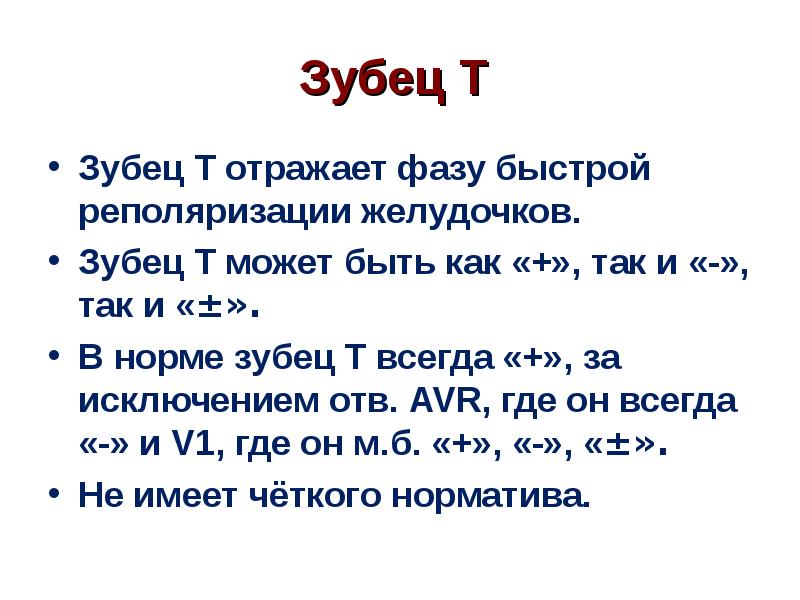

Зубец Т Зубец Т отражает фазу быстрой реполяризации желудочков. Зубец Т может быть как «+», так и «-», так и «±». В норме зубец Т всегда «+», за исключением отв. AVR, где он всегда «-» и V1, где он м.б. «+», «-», «±». Не имеет чёткого норматива.

Слайд 16

Описание слайда:

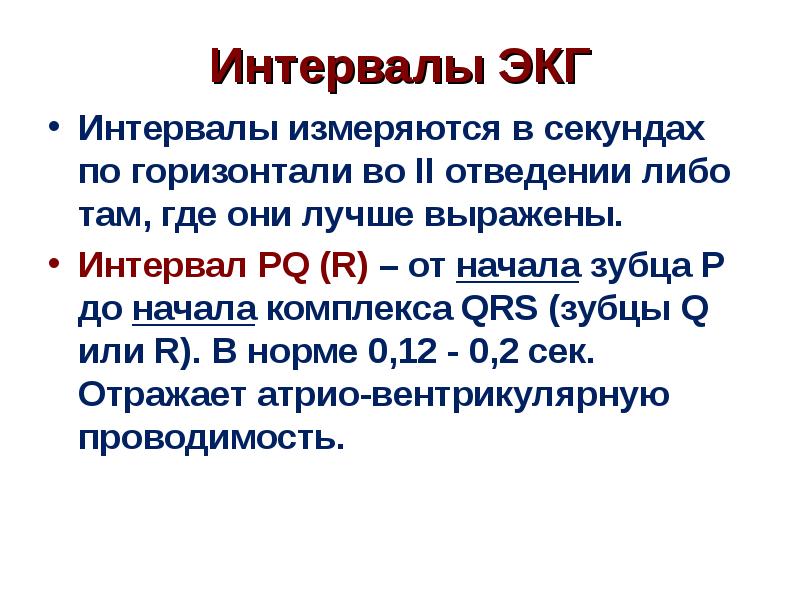

Интервалы ЭКГ Интервалы измеряются в секундах по горизонтали во II отведении либо там, где они лучше выражены. Интервал PQ (R) – от начала зубца Р до начала комплекса QRS (зубцы Q или R). В норме 0,12 - 0,2 сек. Отражает атрио-вентрикулярную проводимость.

Слайд 17

Описание слайда:

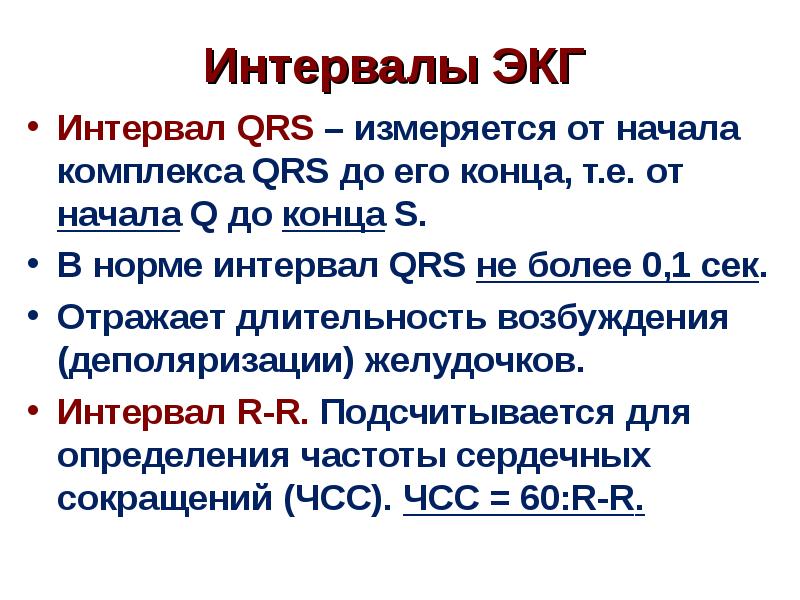

Интервалы ЭКГ Интервал QRS – измеряется от начала комплекса QRS до его конца, т.е. от начала Q до конца S. В норме интервал QRS не более 0,1 сек. Отражает длительность возбуждения (деполяризации) желудочков. Интервал R-R. Подсчитывается для определения частоты сердечных сокращений (ЧСС). ЧСС = 60:R-R.

Слайд 18

Описание слайда:

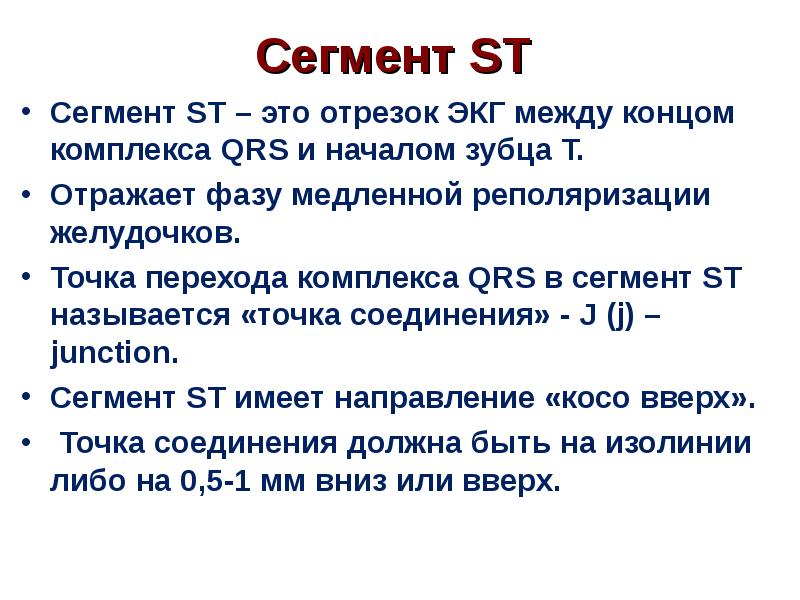

Сегмент ST Сегмент ST – это отрезок ЭКГ между концом комплекса QRS и началом зубца Т. Отражает фазу медленной реполяризации желудочков. Точка перехода комплекса QRS в сегмент ST называется «точка соединения» - J (j) – junction. Сегмент ST имеет направление «косо вверх». Точка соединения должна быть на изолинии либо на 0,5-1 мм вниз или вверх.

Слайд 19

Описание слайда:

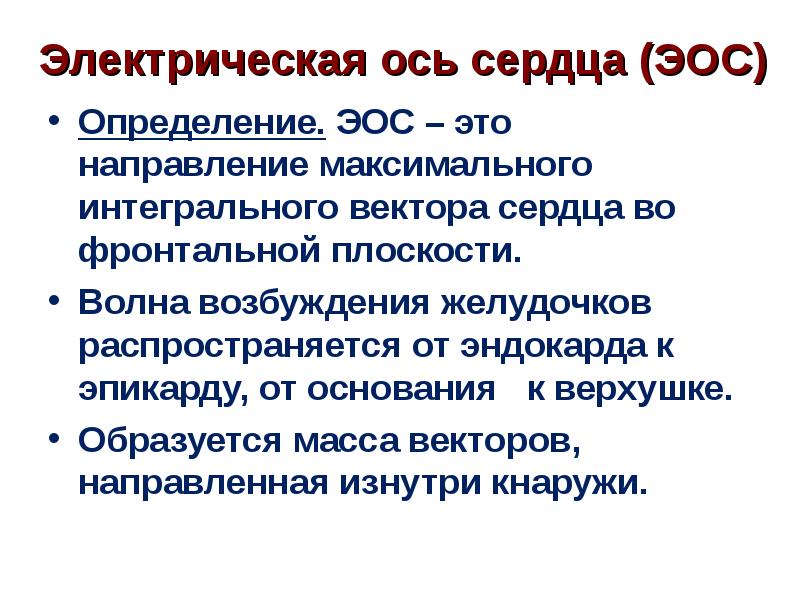

Электрическая ось сердца (ЭОС) Определение. ЭОС – это направление максимального интегрального вектора сердца во фронтальной плоскости. Волна возбуждения желудочков распространяется от эндокарда к эпикарду, от основания к верхушке. Образуется масса векторов, направленная изнутри кнаружи.

Слайд 20

Описание слайда:

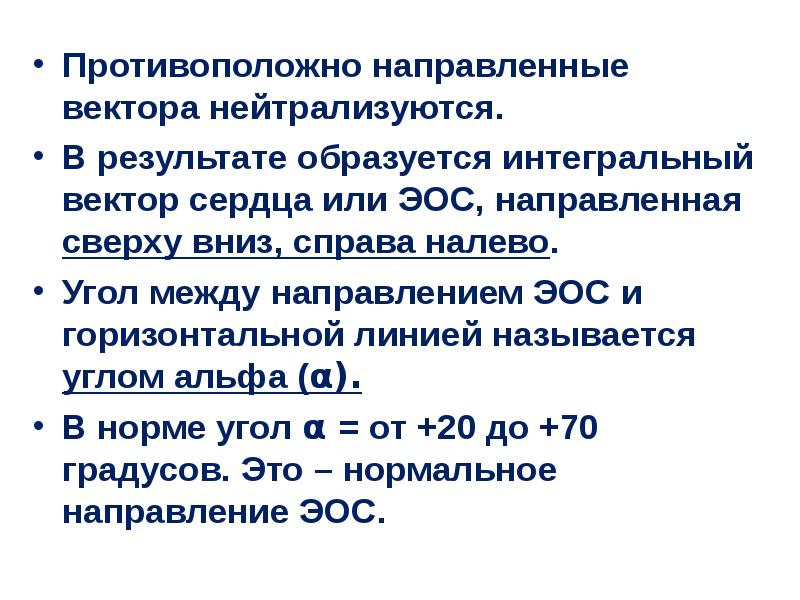

Противоположно направленные вектора нейтрализуются. В результате образуется интегральный вектор сердца или ЭОС, направленная сверху вниз, справа налево. Угол между направлением ЭОС и горизонтальной линией называется углом альфа (α). В норме угол α = от +20 до +70 градусов. Это – нормальное направление ЭОС.

Слайд 21

Описание слайда:

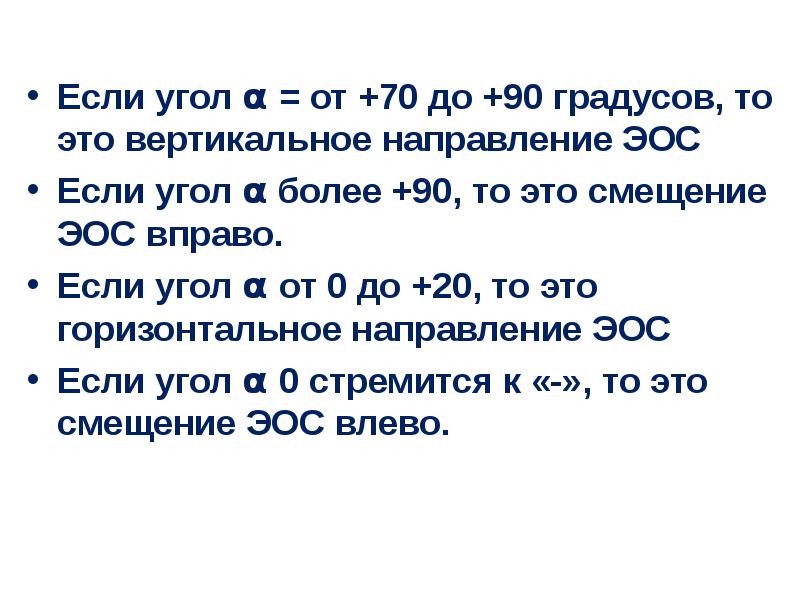

Если угол α = от +70 до +90 градусов, то это вертикальное направление ЭОС Если угол α более +90, то это смещение ЭОС вправо. Если угол α от 0 до +20, то это горизонтальное направление ЭОС Если угол α 0 стремится к «-», то это смещение ЭОС влево.

Слайд 22

Описание слайда:

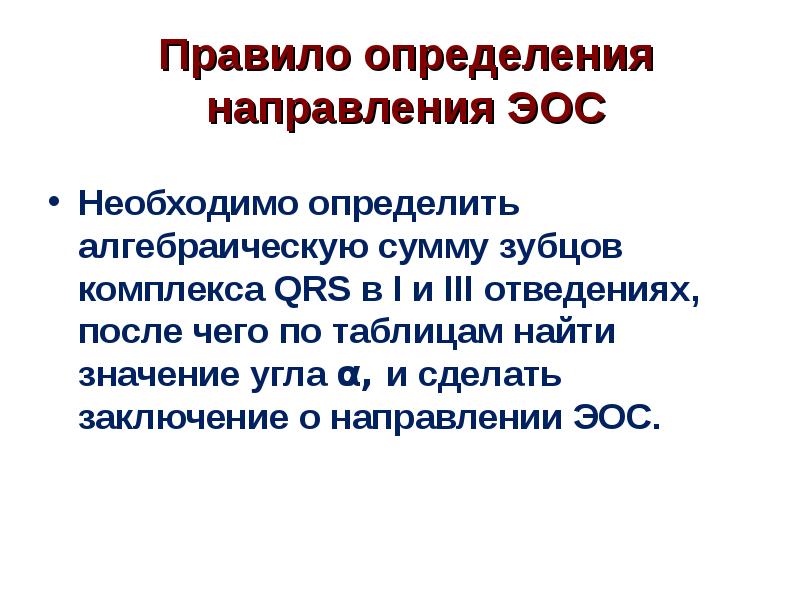

Правило определения направления ЭОС Необходимо определить алгебраическую сумму зубцов комплекса QRS в I и III отведениях, после чего по таблицам найти значение угла α, и сделать заключение о направлении ЭОС.

Слайд 23

Описание слайда:

Визуальный метод определения ЭОС Если в I и III отведениях ведущий (наибольший) зубец R, то это нормальное направление ЭОС. Если в I отведении ведущий зубец R, а в III – S, то имеется смещение ЭОС влево. Если в I отведении ведущий зубец S, а в III – R, то имеется смещение ЭОС вправо.

Слайд 24

Описание слайда:

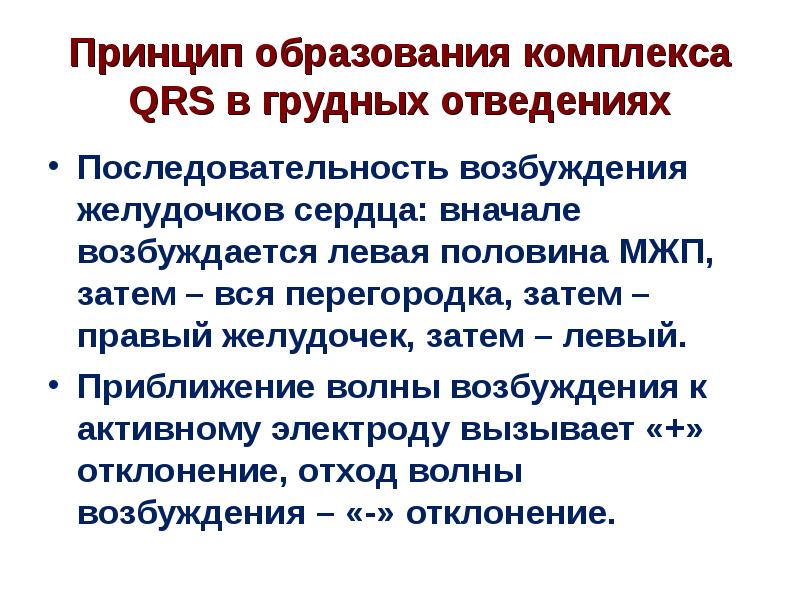

Принцип образования комплекса QRS в грудных отведениях Последовательность возбуждения желудочков сердца: вначале возбуждается левая половина МЖП, затем – вся перегородка, затем – правый желудочек, затем – левый. Приближение волны возбуждения к активному электроду вызывает «+» отклонение, отход волны возбуждения – «-» отклонение.
