Слайд 1

Описание слайда:

Изменение ЭКГ при ИБС (стенокардия, инфаркт миокарда)

Слайд 2

Описание слайда:

Нормальная ЭКГ

Слайд 3

Описание слайда:

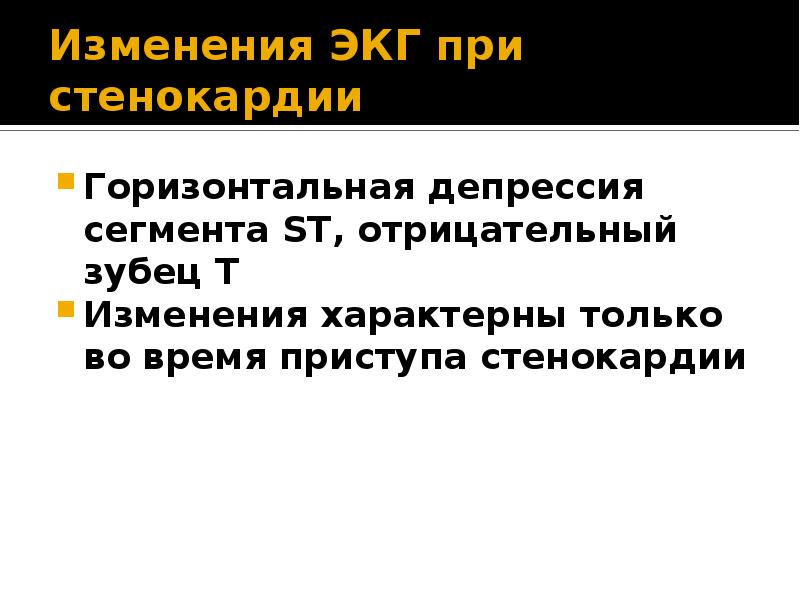

Изменения ЭКГ при стенокардии Горизонтальная депрессия сегмента ST, отрицательный зубец Т Изменения характерны только во время приступа стенокардии

Слайд 4

Описание слайда:

Ишемия миокарда

Слайд 5

Описание слайда:

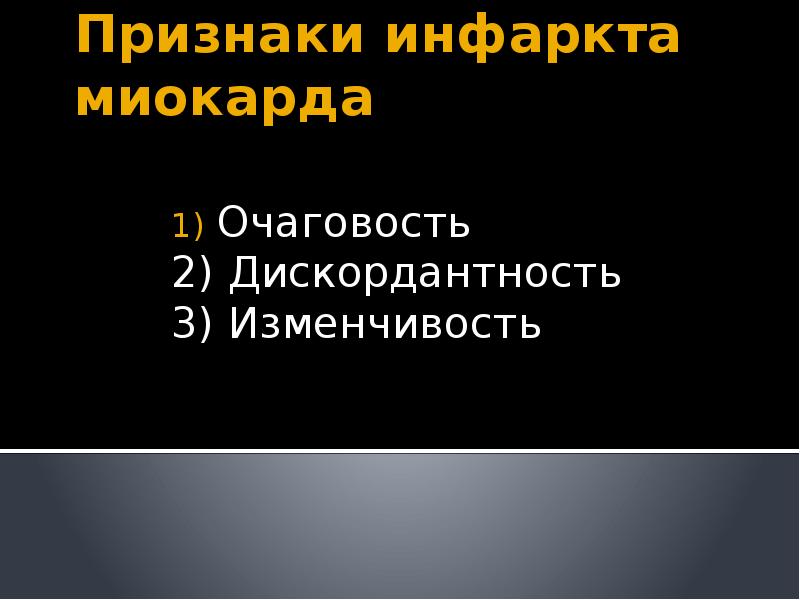

Признаки инфаркта миокарда Очаговость 2) Дискордантность 3) Изменчивость

Слайд 6

Описание слайда:

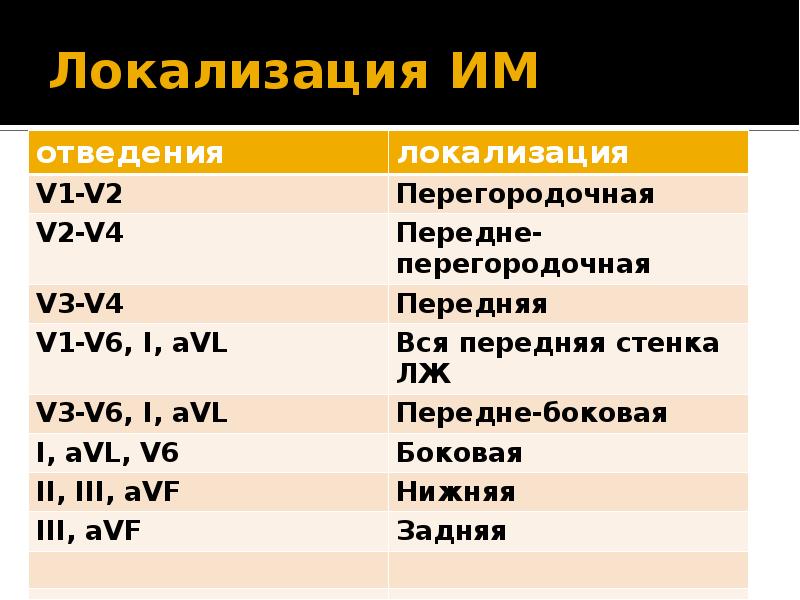

Локализация ИМ

Слайд 7

Описание слайда:

ЭКГ-признаки ИМ на различных стадиях

Слайд 8

Описание слайда:

Переднеперегородочный ИМ.

Слайд 9

Описание слайда:

Задний ИМ в острой стадии в II-III, aVF зарегистрированы патологические зубцы Q, подъем ST по типу монофазной кривой. Дискордантное смещение сегмента ST в I, aVL, V1-V4

Слайд 10

Описание слайда:

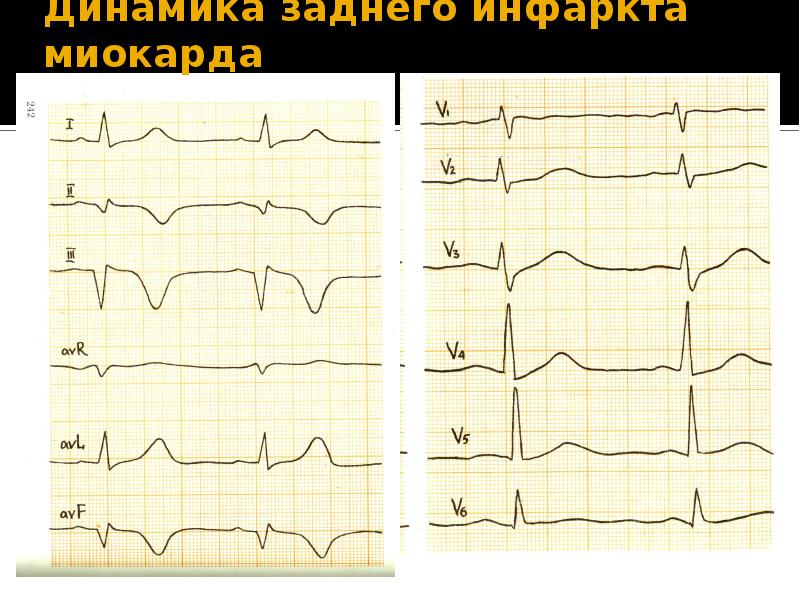

Динамика заднего инфаркта миокарда

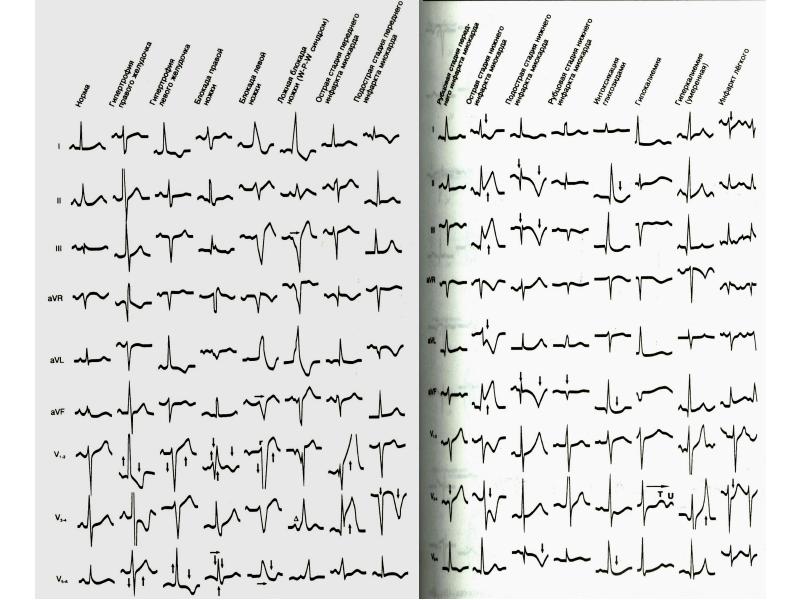

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Фонокардиография (ФКГ) Фонокардиография является методом графической регистрации звуковых колебаний, возникающих при работе сердца

Слайд 13

Описание слайда:

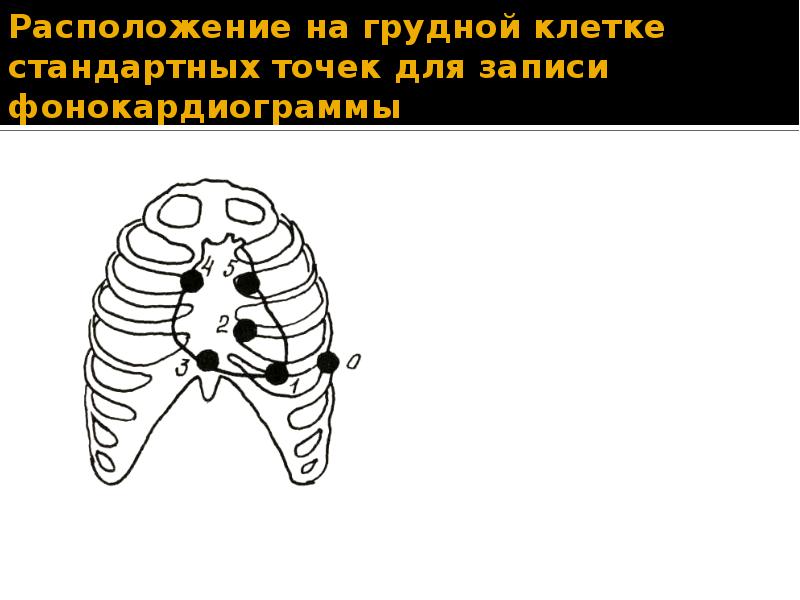

Расположение на грудной клетке стандартных точек для записи фонокардиограммы

Слайд 14

Описание слайда:

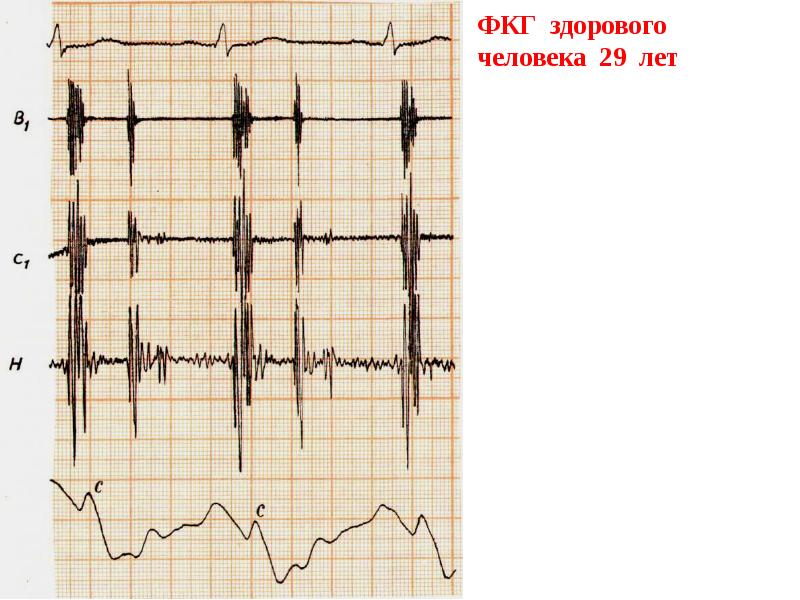

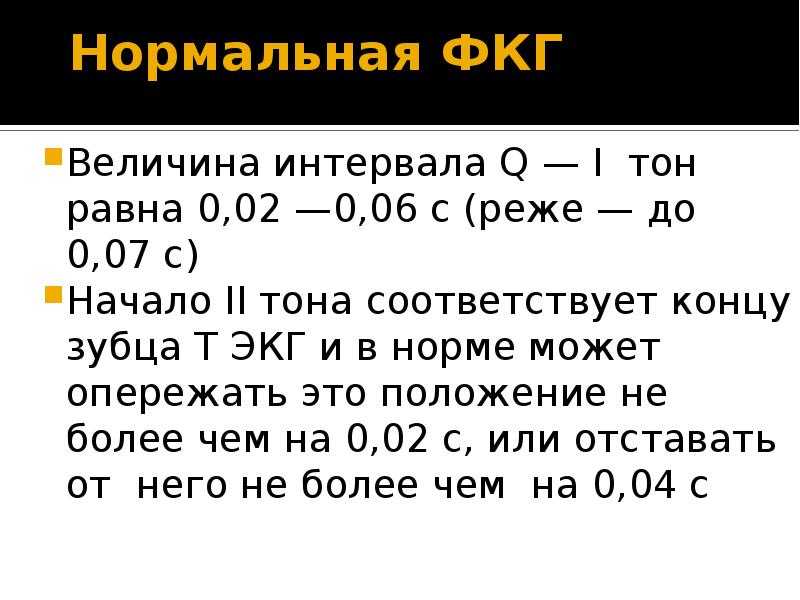

Нормальная ФКГ Величина интервала Q — I тон равна 0,02 —0,06 с (реже — до 0,07 с) Начало II тона соответствует концу зубца Т ЭКГ и в норме может опережать это положение не более чем на 0,02 с, или отставать от него не более чем на 0,04 с

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

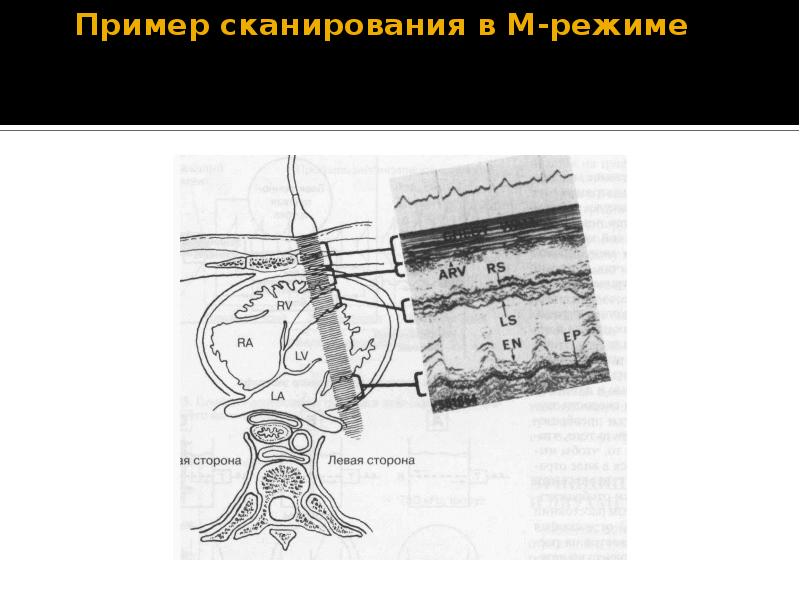

Пример сканирования в М-режиме

Слайд 19

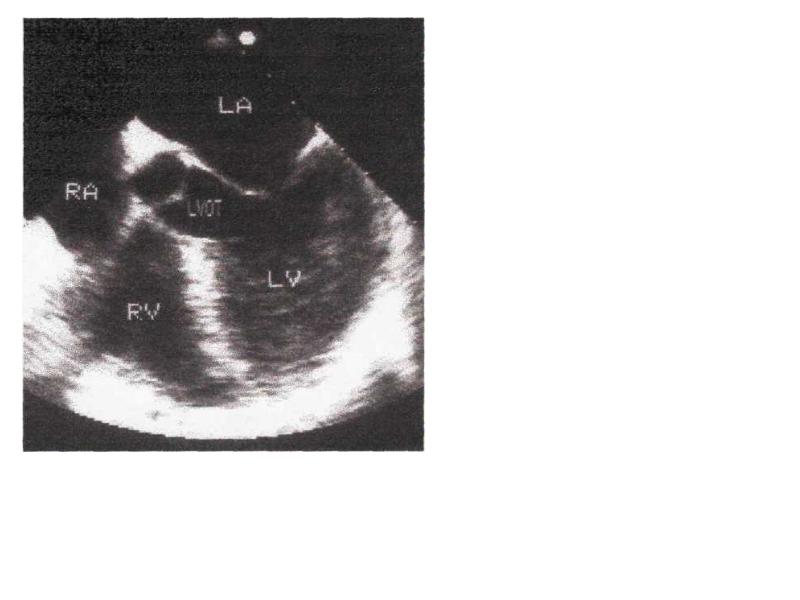

Описание слайда:

Слайд 20

Описание слайда:

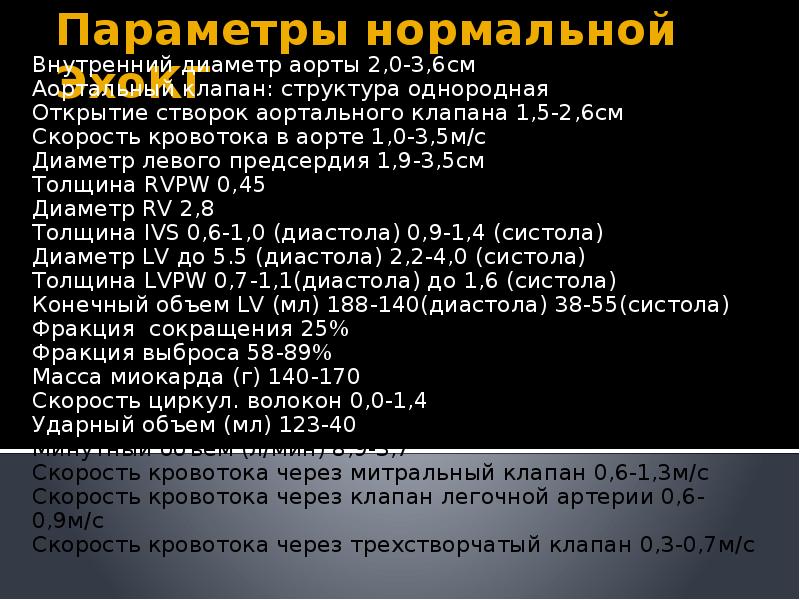

Параметры нормальной ЭхоКГ Внутренний диаметр аорты 2,0-3,6см Аортальный клапан: структура однородная Открытие створок аортального клапана 1,5-2,6см Скорость кровотока в аорте 1,0-3,5м/с Диаметр левого предсердия 1,9-3,5см Толщина RVPW 0,45 Диаметр RV 2,8 Толщина IVS 0,6-1,0 (диастола) 0,9-1,4 (систола) Диаметр LV до 5.5 (диастола) 2,2-4,0 (систола) Толщина LVPW 0,7-1,1(диастола) до 1,6 (систола) Конечный объем LV (мл) 188-140(диастола) 38-55(систола) Фракция сокращения 25% Фракция выброса 58-89% Масса миокарда (г) 140-170 Скорость циркул. волокон 0,0-1,4 Ударный объем (мл) 123-40 Минутный объем (л/мин) 8,9-3,7 Скорость кровотока через митральный клапан 0,6-1,3м/с Скорость кровотока через клапан легочной артерии 0,6-0,9м/с Скорость кровотока через трехстворчатый клапан 0,3-0,7м/с
