Слайд 1

Описание слайда:

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «ВЕРЕЩАГИНСКИЙ МНОГОПРОФИЛЬНЫЙ ТЕХНИКУМ» Электромагнитный контактор МК-310б электровоза ВЛ-11

Слайд 2

Описание слайда:

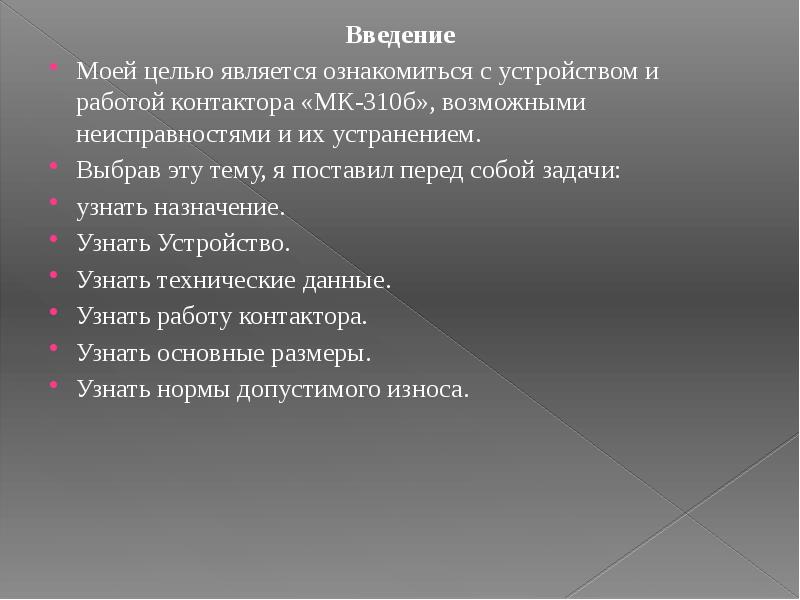

Введение Введение Моей целью является ознакомиться с устройством и работой контактора «МК-310б», возможными неисправностями и их устранением. Выбрав эту тему, я поставил перед собой задачи: узнать назначение. Узнать Устройство. Узнать технические данные. Узнать работу контактора. Узнать основные размеры. Узнать нормы допустимого износа.

Слайд 3

Описание слайда:

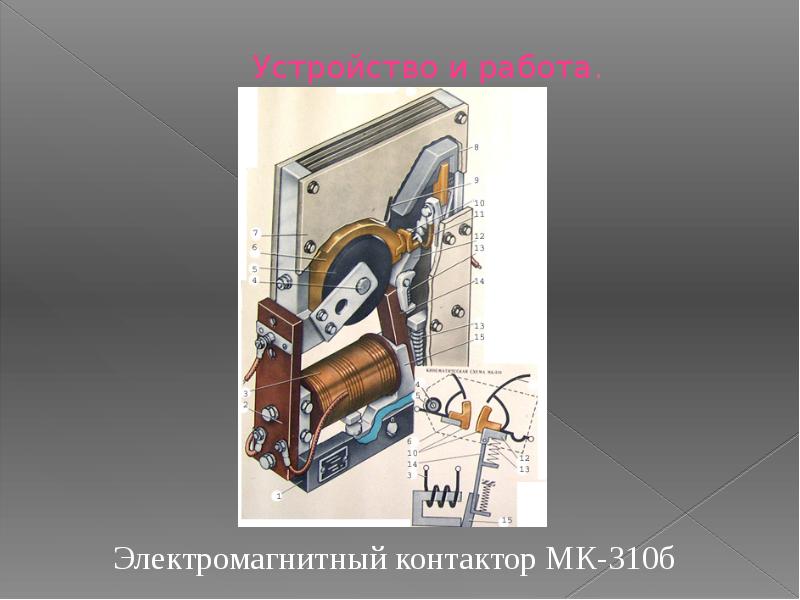

Устройство и работа. Электромагнитный контактор МК-310б

Слайд 4

Описание слайда:

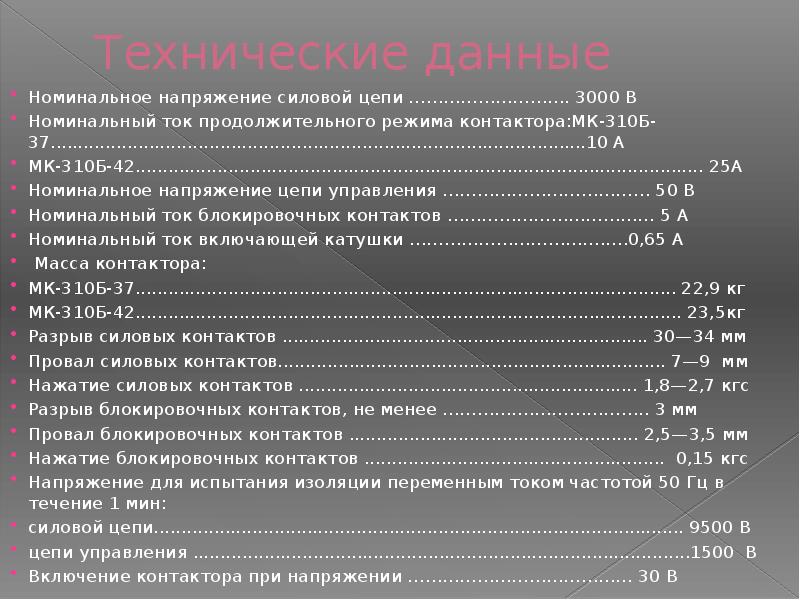

Технические данные Номинальное напряжение силовой цепи ………………………. 3000 В Номинальный ток продолжительного режима контактора:МК-310Б-37..................................................................................................10 А МК-310Б-42........................................................................................................ 25А Номинальное напряжение цепи управления ……………………………… 50 В Номинальный ток блокировочных контактов ……………………………… 5 А Номинальный ток включающей катушки ……………………………..…0,65 А Масса контактора: МК-310Б-37................................................................................................... 22,9 кг МК-310Б-42.................................................................................................... 23,5кг Разрыв силовых контактов ................................................................... 30—34 мм Провал силовых контактов....................................................................... 7—9 мм Нажатие силовых контактов .............................................................. 1,8—2,7 кгс Разрыв блокировочных контактов, не менее ………….………………….. 3 мм Провал блокировочных контактов ..................................................... 2,5—3,5 мм Нажатие блокировочных контактов ....................................................... 0,15 кгс Напряжение для испытания изоляции переменным током частотой 50 Гц в течение 1 мин: силовой цепи................................................................................................. 9500 В цепи управления ...........................................................................................1500 В Включение контактора при напряжении ………………………………… 30 В

Слайд 5

Описание слайда:

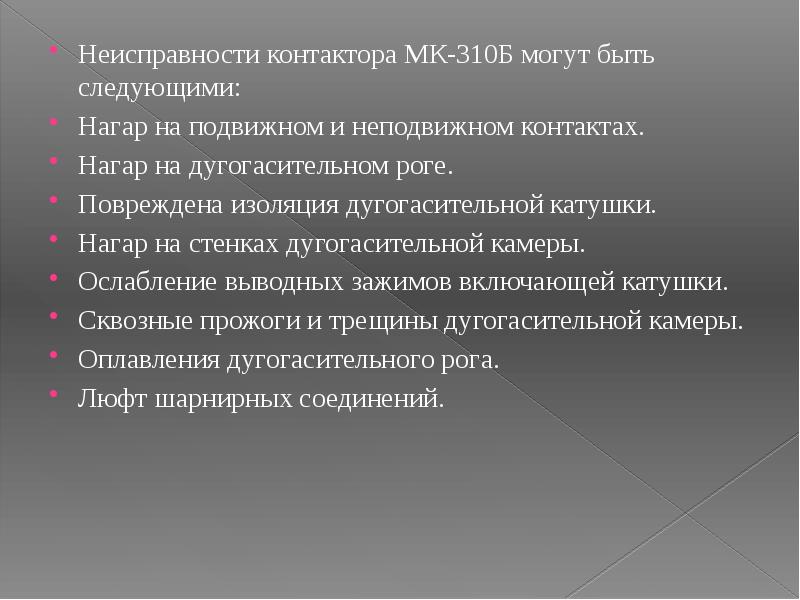

Неисправности контактора МК-310Б могут быть следующими: Неисправности контактора МК-310Б могут быть следующими: Нагар на подвижном и неподвижном контактах. Нагар на дугогасительном роге. Повреждена изоляция дугогасительной катушки. Нагар на стенках дугогасительной камеры. Ослабление выводных зажимов включающей катушки. Сквозные прожоги и трещины дугогасительной камеры. Оплавления дугогасительного рога. Люфт шарнирных соединений.

Слайд 6

Описание слайда:

Заключение Заключение Написав письменную экзаменационную работу, я выполнил цель, поставленную мной перед написанием работы. Я узнал больше об электромагнитном контакторе МК-310б, выполнил все поставленные задачи. Я считаю, что знания, которые я получил, написав эту работу, помогут мне в дальнейшем.
