Вы можете ознакомиться и скачать презентацию на тему Электронное состояние атомов азота в азотсодержащих углеродных нанотрубках. Доклад-сообщение содержит 30 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Мотивация работы: почему азот?

Слайд 3

Описание слайда:

Синтез азотсодержащих углеродных (CNx) нанотруб

Слайд 4

Описание слайда:

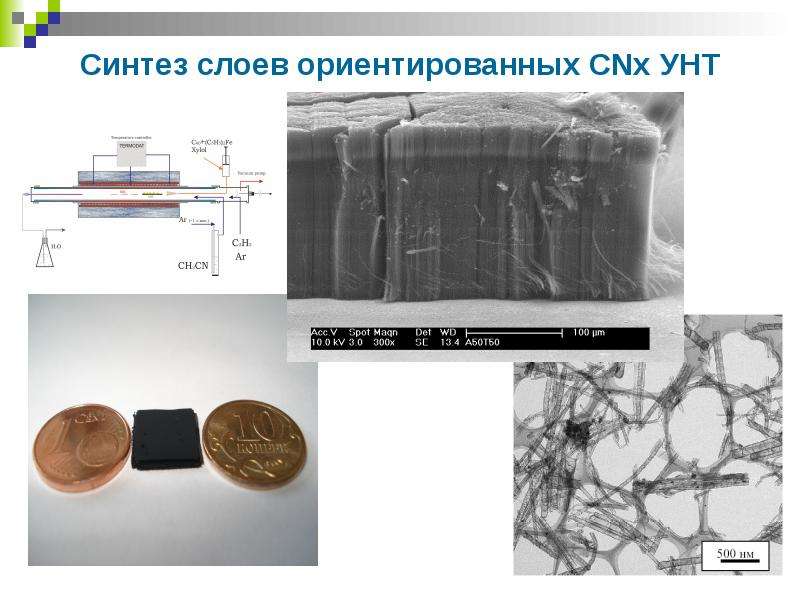

Синтез слоев ориентированных CNx УНТ

Слайд 5

Описание слайда:

Влияние встраивания азота на морфологию УНТ

Слайд 6

Описание слайда:

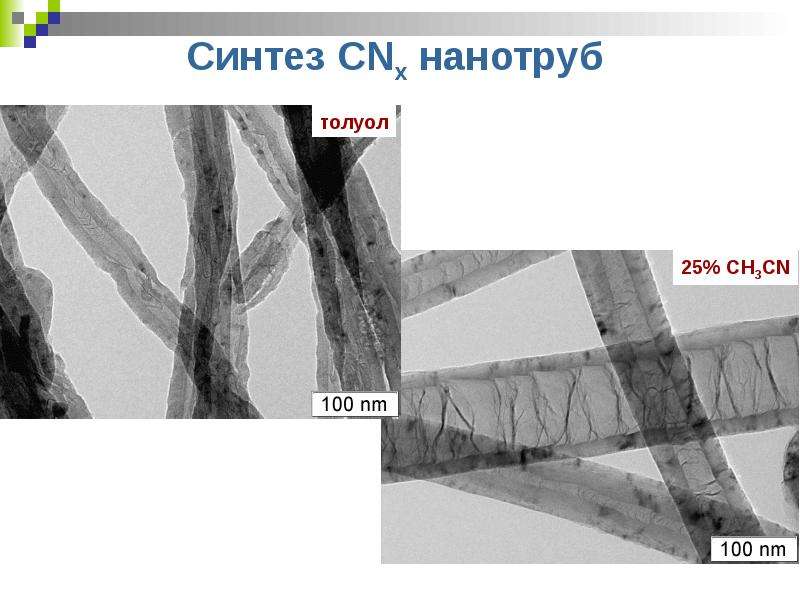

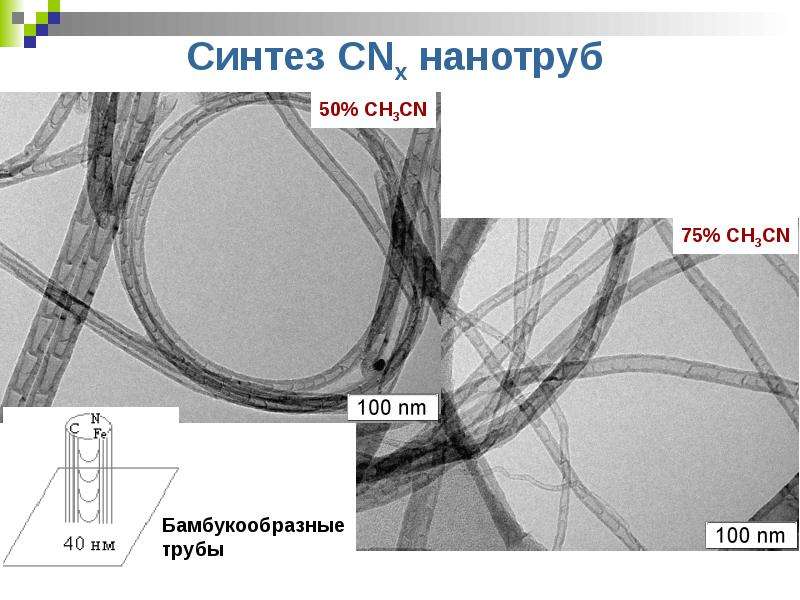

Синтез CNx нанотруб

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Синтез слоистых структур

Слайд 9

Описание слайда:

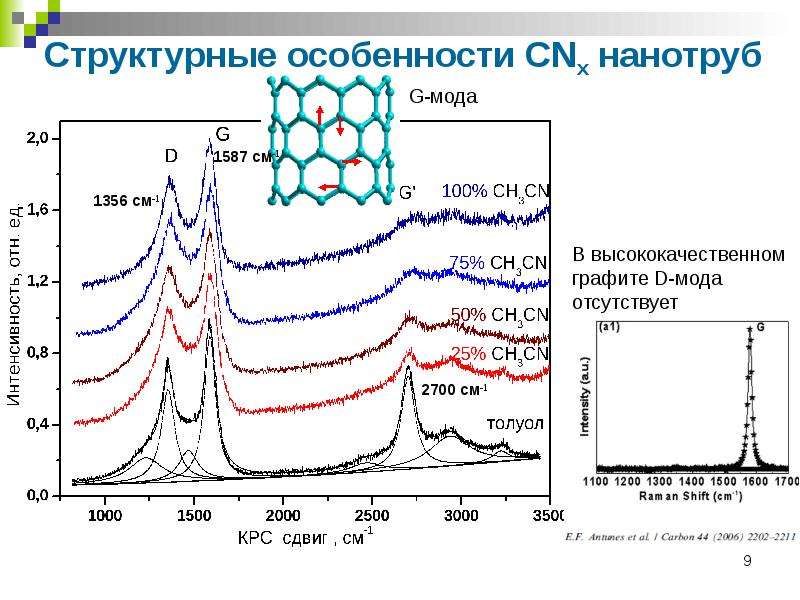

Структурные особенности CNx нанотруб

Слайд 10

Описание слайда:

Влияние состава реакционной смеси на структуру CNx нанотруб

Слайд 11

Описание слайда:

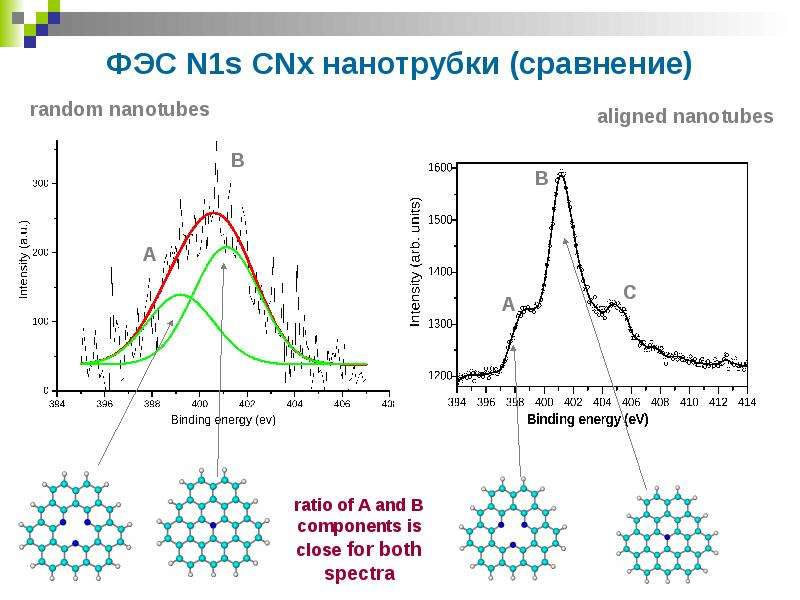

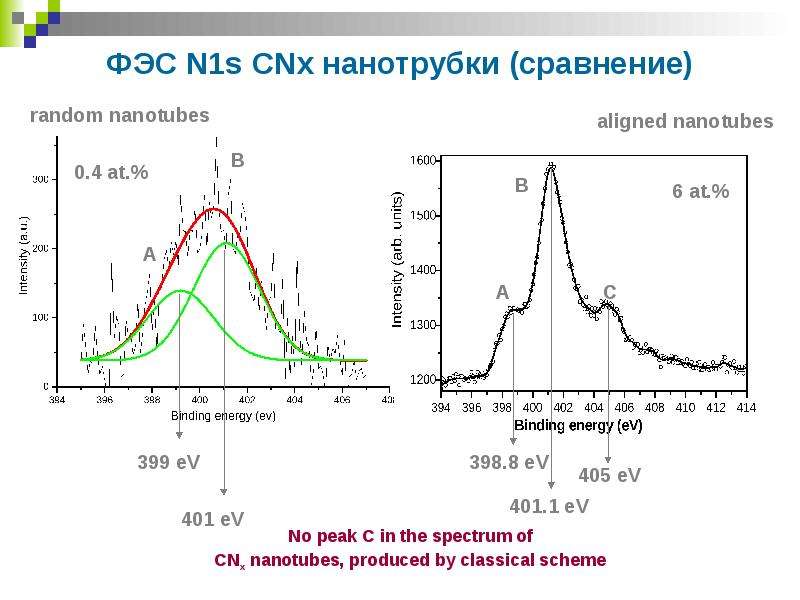

ФЭС N1s CNx нанотрубки (сравнение)

Слайд 12

Описание слайда:

ФЭС N1s CNx нанотрубки (сравнение)

Слайд 13

Описание слайда:

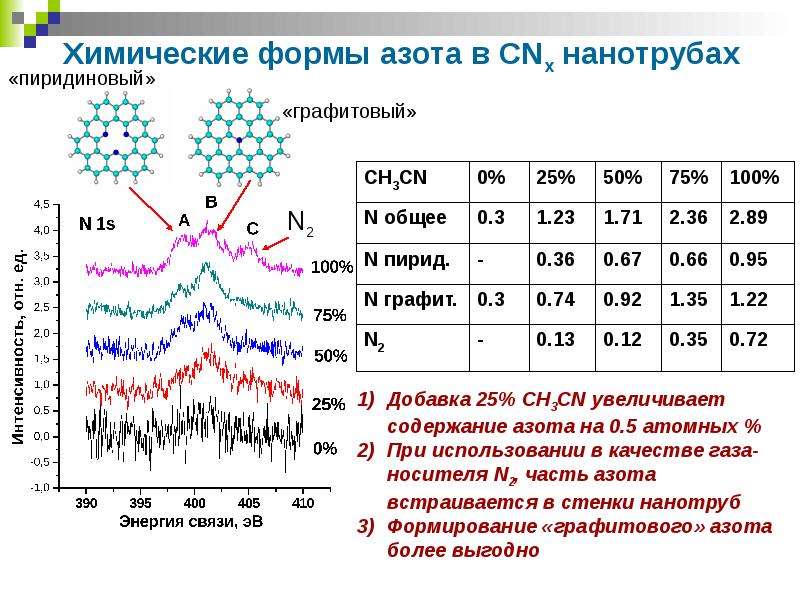

Химические формы азота в CNx нанотрубах

Слайд 14

Описание слайда:

Зависимость состояния азота от температуры синтеза

Слайд 15

Описание слайда:

Зависимость от природы катализатора и водорода в процессе синтеза

Слайд 16

Описание слайда:

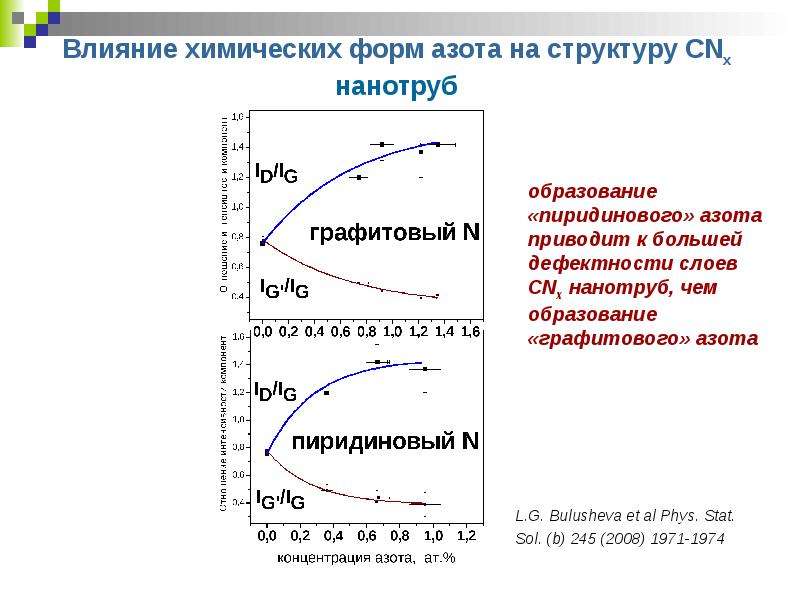

Влияние химических форм азота на структуру CNx нанотруб

Слайд 17

Описание слайда:

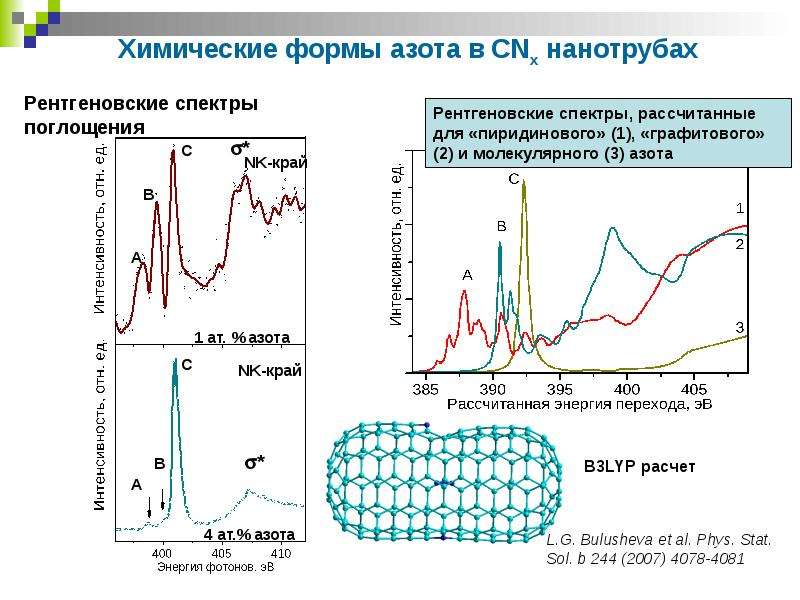

Химические формы азота в CNx нанотрубах

Слайд 18

Описание слайда:

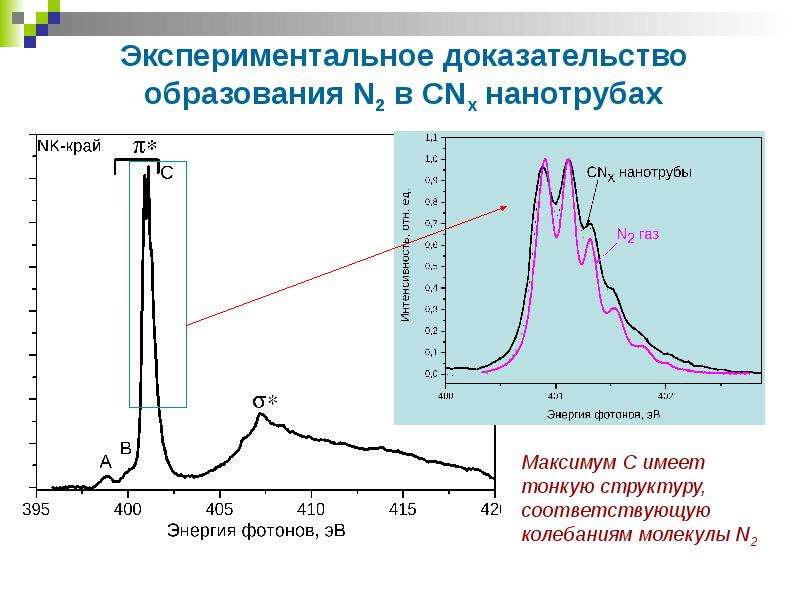

Экспериментальное доказательство образования N2 в CNx нанотрубах

Слайд 19

Описание слайда:

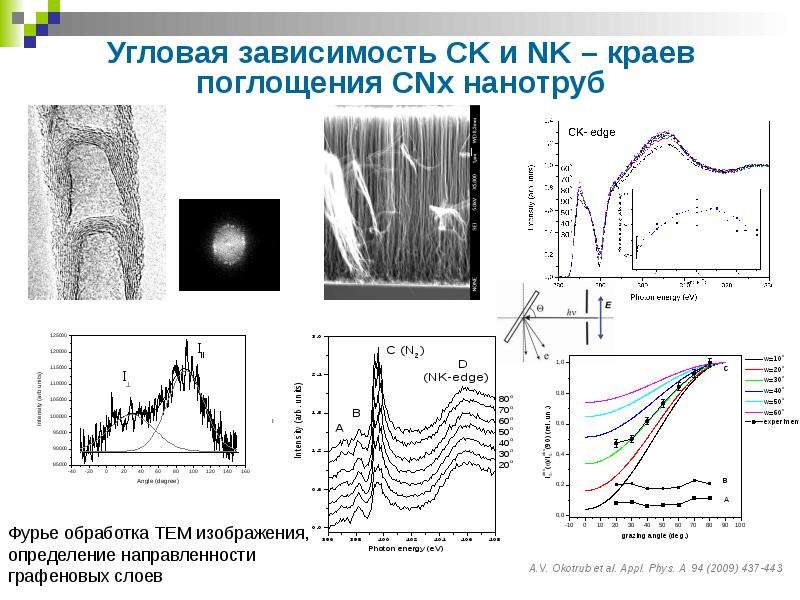

Угловая зависимость CK и NK – краев поглощения CNx нанотруб

Слайд 20

Описание слайда:

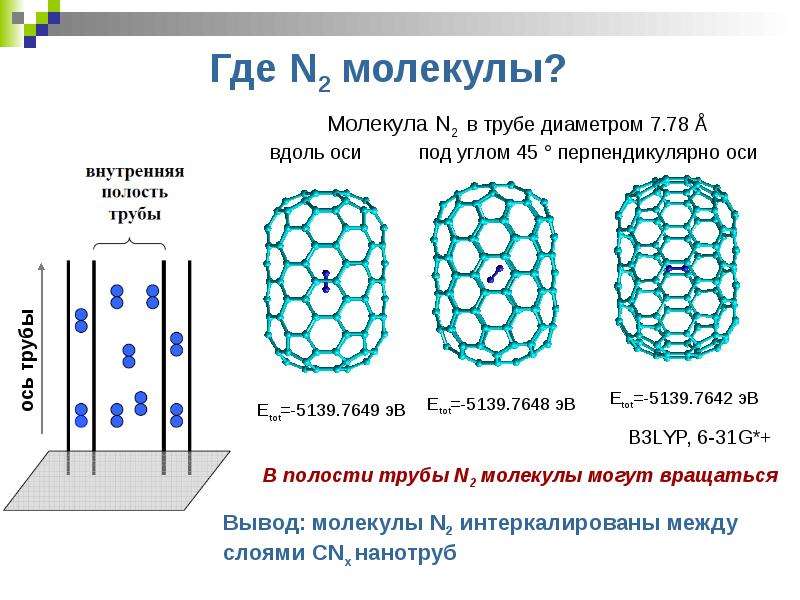

Где N2 молекулы?

Слайд 21

Описание слайда:

Резонансные фотоэмиссионные спектры CNx УНТ

Слайд 22

Описание слайда:

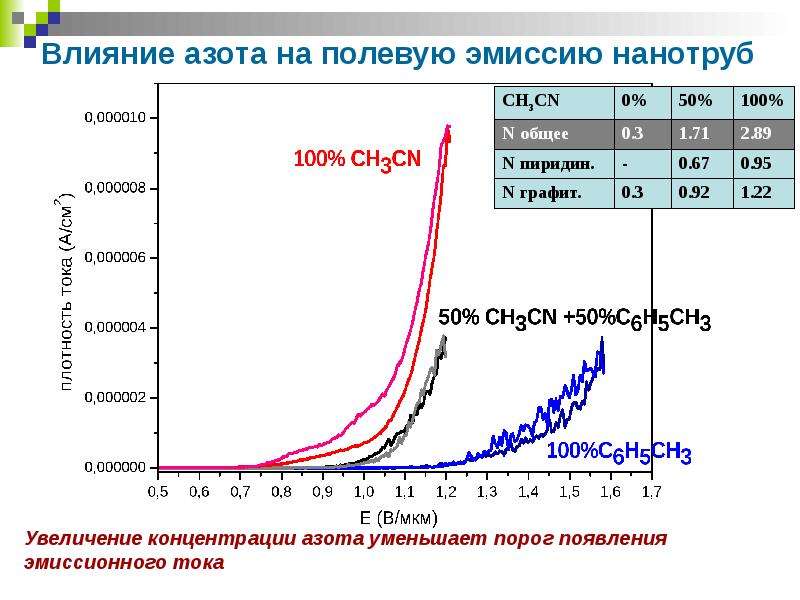

Влияние азота на полевую эмиссию нанотруб

Слайд 23

Описание слайда:

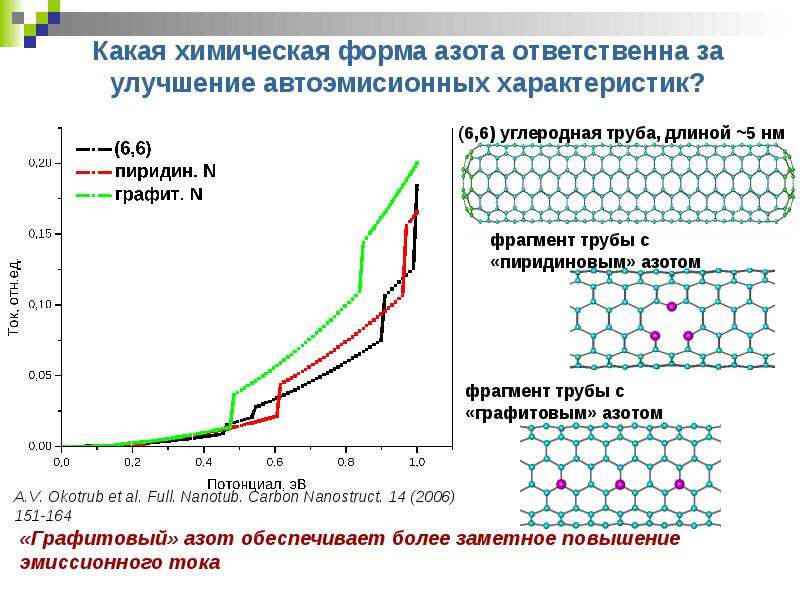

Какая химическая форма азота ответственна за улучшение автоэмисионных характеристик?

Слайд 24

Описание слайда:

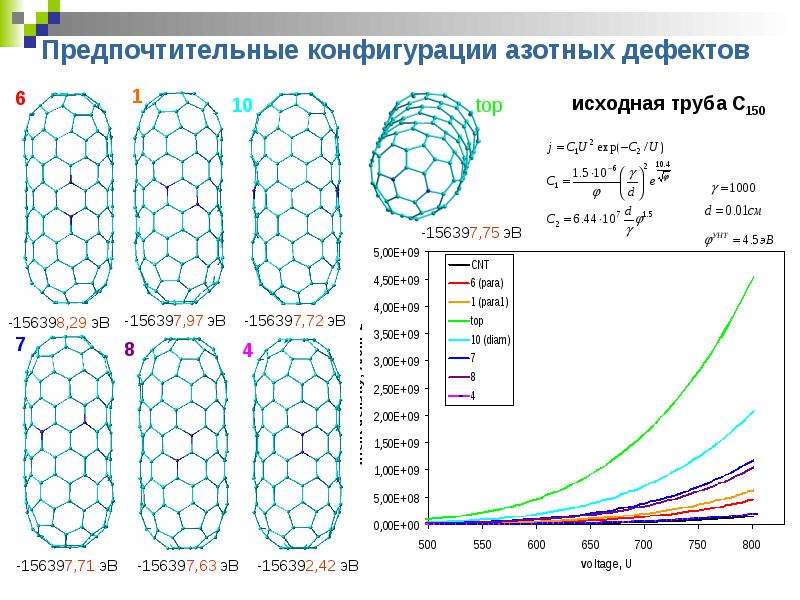

Предпочтительные конфигурации азотных дефектов

Слайд 25

Описание слайда:

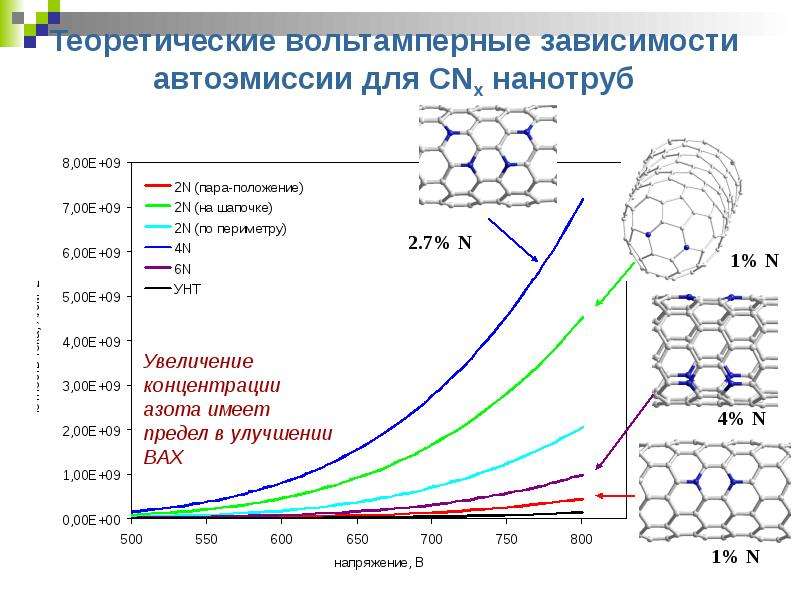

Теоретические вольтамперные зависимости автоэмиссии для CNx нанотруб

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

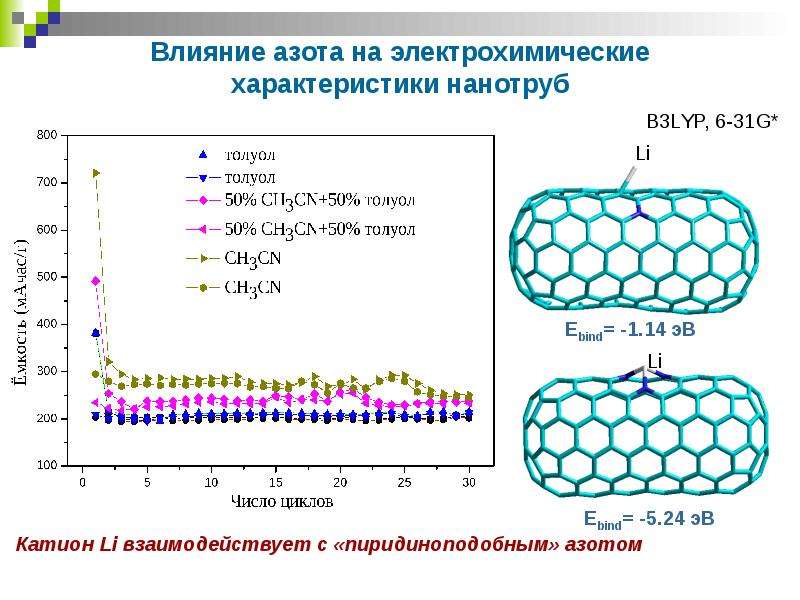

Влияние азота на электрохимические характеристики нанотруб

Слайд 28

Описание слайда:

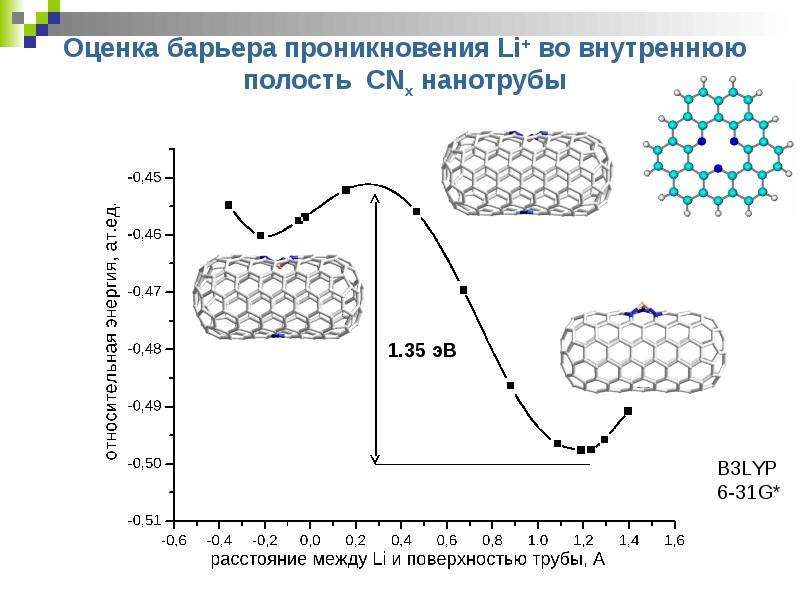

Оценка барьера проникновения Li+ во внутреннюю полость CNx нанотрубы

Слайд 29

Описание слайда:

Гибридные структуры УНТ/CdS

Слайд 30

Описание слайда:

Заключение Показано, в CNx нанотрубах, полученных термолиза азотсодержащих соединений в присутствии катализатора, содержится три химически различных формы азота: «графитовый», «пиридиновый» и молекулярный. Обнаружено, что встраивание «графитового» азота в стенки углеродных нанотруб имеет энергетическую предпочтительность перед другими формами азота. Молекулярный азот образуется в результате достижения ограничения по встраиванию азота в стенки нанотруб, и большая часть N2 молекул встраиватся между внутренними цилиндрическими слоями нанотруб. Улучшение автоэмиссионных свойств CNx нанотруб по сравнению с углеродными аналогами связано с наличием «графитового» азота. Показано, что вакансия, на границах которой находятся атомы азота («пиридиновый» азот), может являться центром сорбции ионов лития нанотрубой.
