Электронные вольтметры Студент: Рагимов Заур Группа: 624.3

Слайд 2

Описание слайда:

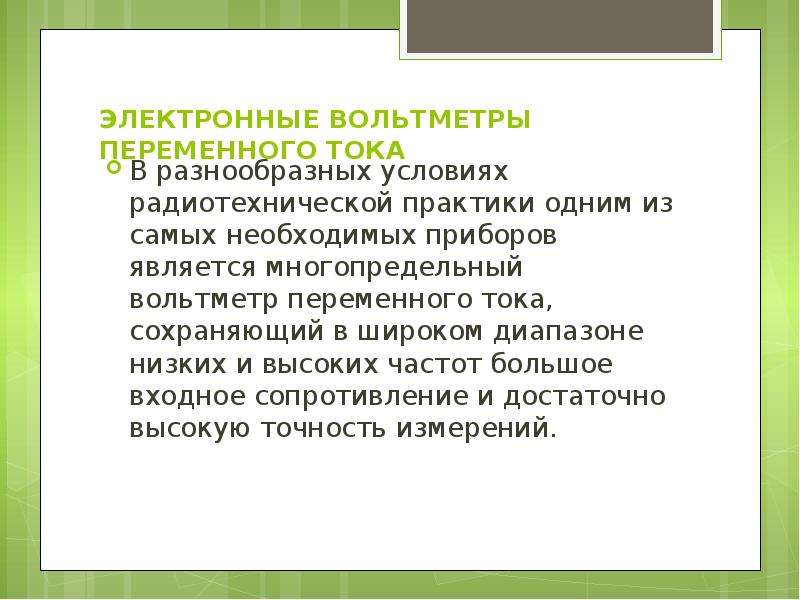

ЭЛЕКТРОННЫЕ ВОЛЬТМЕТРЫ ПЕРЕМЕННОГО ТОКА В разнообразных условиях радиотехнической практики одним из самых необходимых приборов является многопредельный вольтметр переменного тока, сохраняющий в широком диапазоне низких и высоких частот большое входное сопротивление и достаточно высокую точность измерений.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

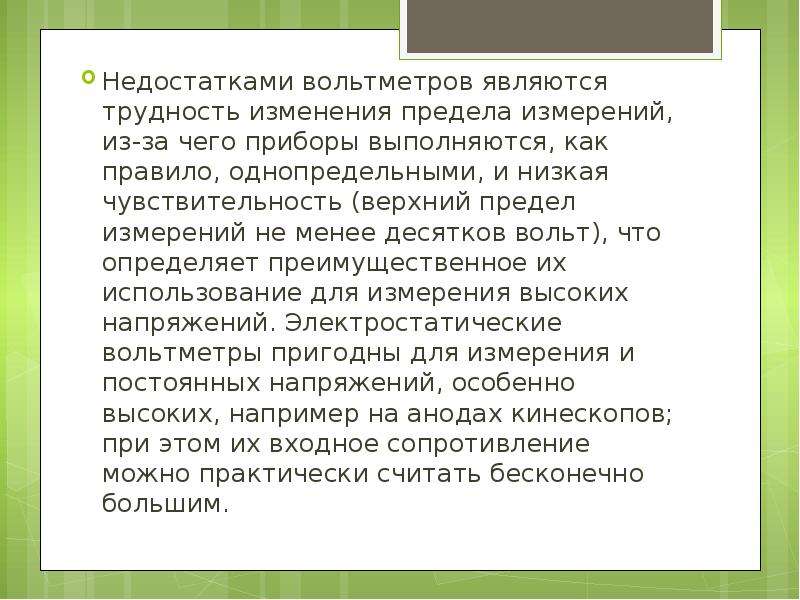

Недостатками вольтметров являются трудность изменения предела измерений, из-за чего приборы выполняются, как правило, однопредельными, и низкая чувствительность (верхний предел измерений не менее десятков вольт), что определяет преимущественное их использование для измерения высоких напряжений. Электростатические вольтметры пригодны для измерения и постоянных напряжений, особенно высоких, например на анодах кинескопов; при этом их входное сопротивление можно практически считать бесконечно большим. Недостатками вольтметров являются трудность изменения предела измерений, из-за чего приборы выполняются, как правило, однопредельными, и низкая чувствительность (верхний предел измерений не менее десятков вольт), что определяет преимущественное их использование для измерения высоких напряжений. Электростатические вольтметры пригодны для измерения и постоянных напряжений, особенно высоких, например на анодах кинескопов; при этом их входное сопротивление можно практически считать бесконечно большим.

Слайд 5

Описание слайда:

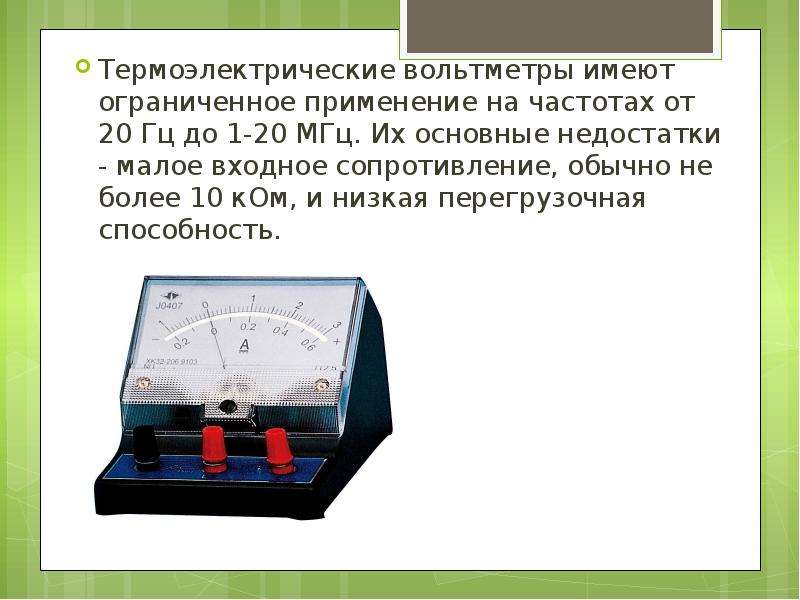

Термоэлектрические вольтметры имеют ограниченное применение на частотах от 20 Гц до 1-20 МГц. Их основные недостатки - малое входное сопротивление, обычно не более 10 кОм, и низкая перегрузочная способность. Термоэлектрические вольтметры имеют ограниченное применение на частотах от 20 Гц до 1-20 МГц. Их основные недостатки - малое входное сопротивление, обычно не более 10 кОм, и низкая перегрузочная способность.

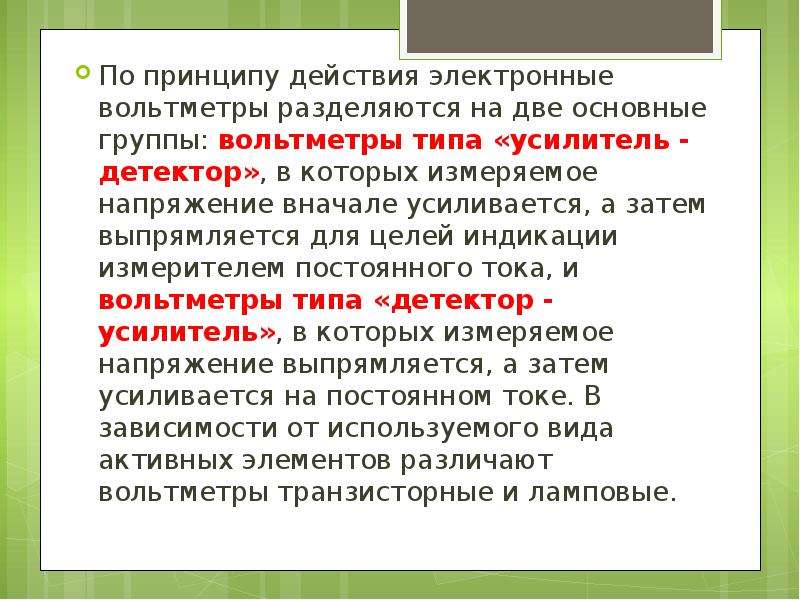

Слайд 6

Описание слайда:

По принципу действия электронные вольтметры разделяются на две основные группы: вольтметры типа «усилитель - детектор», в которых измеряемое напряжение вначале усиливается, а затем выпрямляется для целей индикации измерителем постоянного тока, и вольтметры типа «детектор - усилитель», в которых измеряемое напряжение выпрямляется, а затем усиливается на постоянном токе. В зависимости от используемого вида активных элементов различают вольтметры транзисторные и ламповые. По принципу действия электронные вольтметры разделяются на две основные группы: вольтметры типа «усилитель - детектор», в которых измеряемое напряжение вначале усиливается, а затем выпрямляется для целей индикации измерителем постоянного тока, и вольтметры типа «детектор - усилитель», в которых измеряемое напряжение выпрямляется, а затем усиливается на постоянном токе. В зависимости от используемого вида активных элементов различают вольтметры транзисторные и ламповые.

Слайд 7

Описание слайда:

Вольтметры типа «детектор - усилитель» часто выполняются как универсальные вольтметры переменного и постоянного тока или как комбинированные приборы, позволяющие измерять помимо переменных и постоянных напряжений и некоторые параметры элементов радиоцепей. Вольтметры типа «детектор - усилитель» часто выполняются как универсальные вольтметры переменного и постоянного тока или как комбинированные приборы, позволяющие измерять помимо переменных и постоянных напряжений и некоторые параметры элементов радиоцепей.

Слайд 8

Описание слайда:

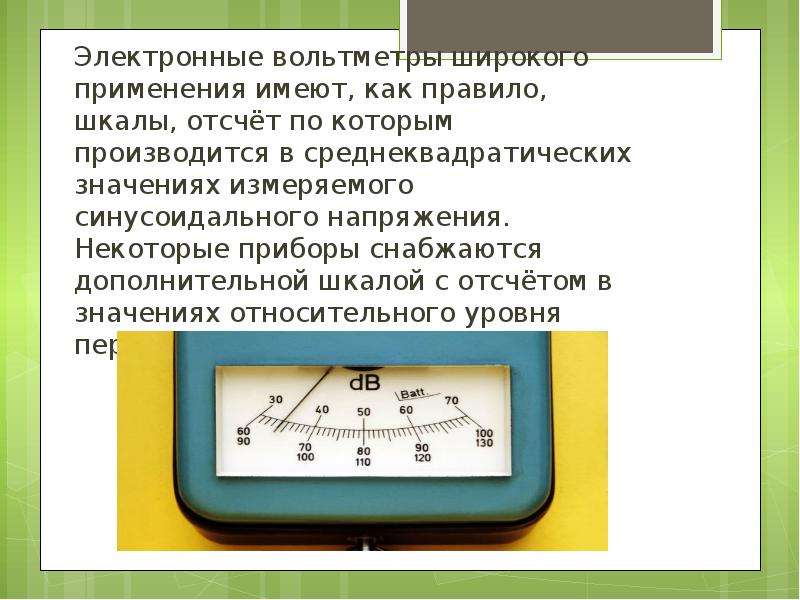

Электронные вольтметры широкого применения имеют, как правило, шкалы, отсчёт по которым производится в среднеквадратических значениях измеряемого синусоидального напряжения. Некоторые приборы снабжаются дополнительной шкалой с отсчётом в значениях относительного уровня передачи (в децибелах). Электронные вольтметры широкого применения имеют, как правило, шкалы, отсчёт по которым производится в среднеквадратических значениях измеряемого синусоидального напряжения. Некоторые приборы снабжаются дополнительной шкалой с отсчётом в значениях относительного уровня передачи (в децибелах).

Слайд 9

Описание слайда:

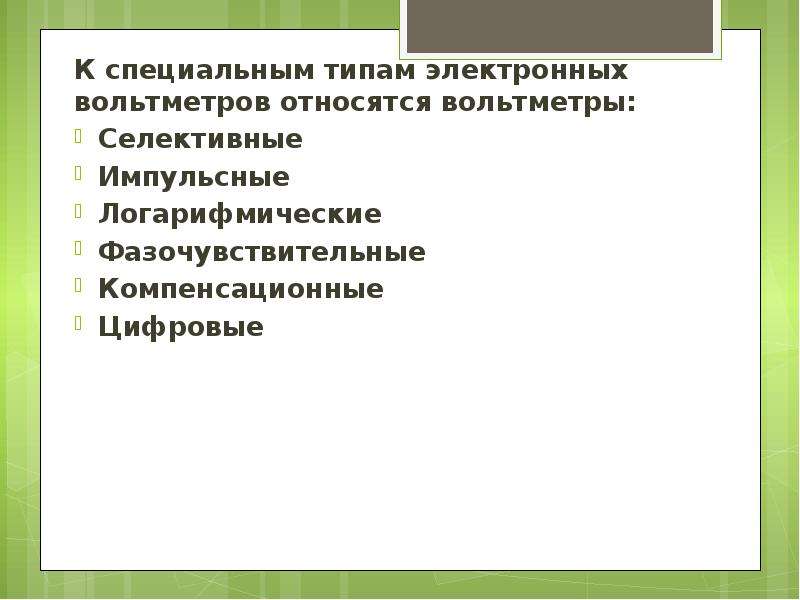

К специальным типам электронных вольтметров относятся вольтметры: К специальным типам электронных вольтметров относятся вольтметры: Cелективные Импульсные Логарифмические Фазочувствительные Компенсационные Цифровые

Слайд 10

Описание слайда:

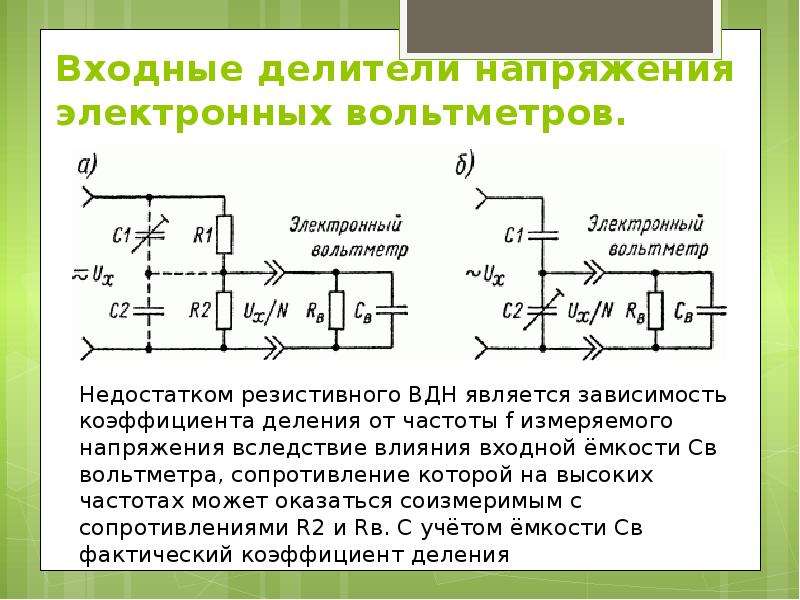

Входные делители напряжения электронных вольтметров.

Слайд 11

Описание слайда:

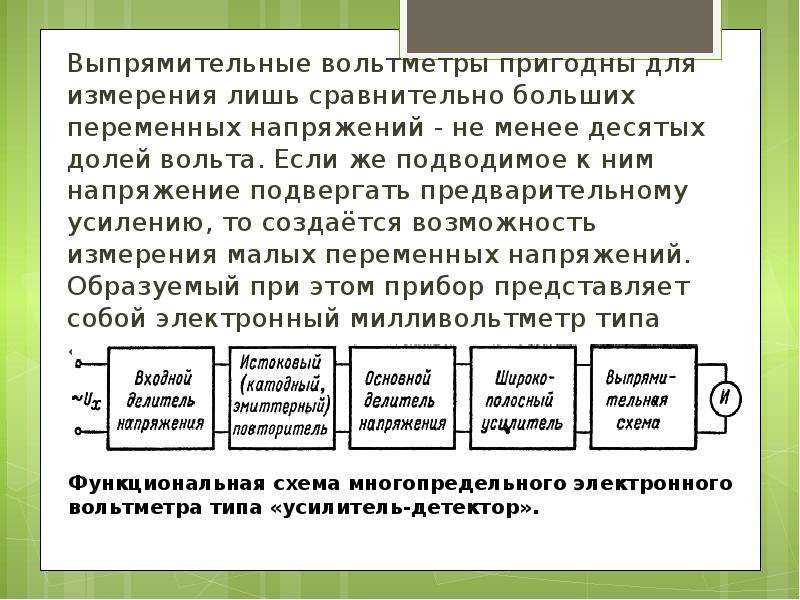

Выпрямительные вольтметры пригодны для измерения лишь сравнительно больших переменных напряжений - не менее десятых долей вольта. Если же подводимое к ним напряжение подвергать предварительному усилению, то создаётся возможность измерения малых переменных напряжений. Образуемый при этом прибор представляет собой электронный милливольтметр типа «усилитель - детектор». Выпрямительные вольтметры пригодны для измерения лишь сравнительно больших переменных напряжений - не менее десятых долей вольта. Если же подводимое к ним напряжение подвергать предварительному усилению, то создаётся возможность измерения малых переменных напряжений. Образуемый при этом прибор представляет собой электронный милливольтметр типа «усилитель - детектор».

Слайд 12

Описание слайда:

Минимально возможное значение измеряемых вольтметром напряжений ограничивается уровнем собственных шумов усилителя, который зависит от шумовых свойств транзистора или лампы входного каскада. Для уменьшения влияния различных наводок и фона переменного тока осуществляют тщательную экранировку вольтметра и хорошую фильтрацию напряжений питания. Минимально возможное значение измеряемых вольтметром напряжений ограничивается уровнем собственных шумов усилителя, который зависит от шумовых свойств транзистора или лампы входного каскада. Для уменьшения влияния различных наводок и фона переменного тока осуществляют тщательную экранировку вольтметра и хорошую фильтрацию напряжений питания.

Слайд 13

Описание слайда:

Электронные вольтметры находят широкое применение в различных сферах контроля и измерения. Вольтметры прошли долгий путь развития. Электронные вольтметры находят широкое применение в различных сферах контроля и измерения. Вольтметры прошли долгий путь развития.
