Слайд 1


Проектирование привода ленточного конвейера
Описание слайда:
Проектирование привода ленточного конвейера

Слайд 2


1.Энергетический и кинематический расчёт привода
Описание слайда:
1.Энергетический и кинематический расчёт привода

Слайд 3


1.Энергетический и кинематический расчёт привода
Описание слайда:
1.Энергетический и кинематический расчёт привода

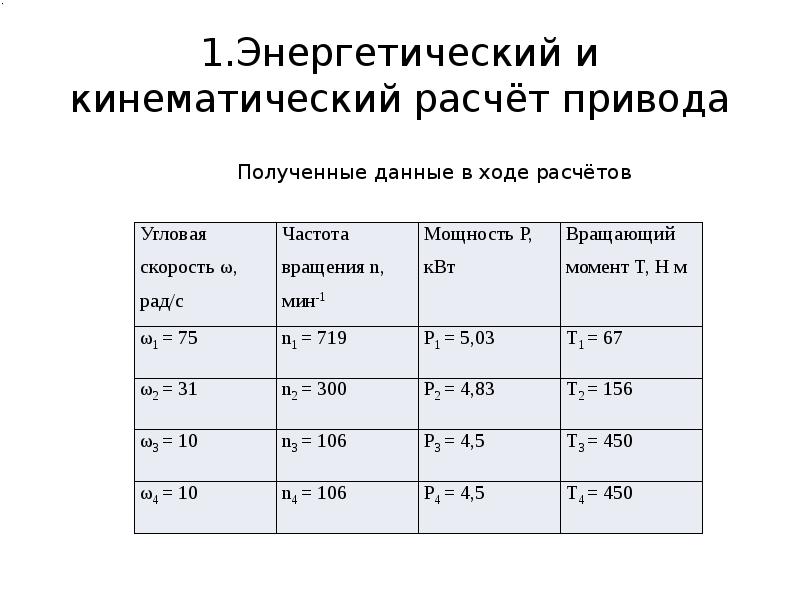

Слайд 4


1.Энергетический и кинематический расчёт привода
Описание слайда:
1.Энергетический и кинематический расчёт привода

Слайд 5


1.Энергетический и кинематический расчёт привода
Описание слайда:
1.Энергетический и кинематический расчёт привода

Слайд 6


1.Энергетический и кинематический расчёт привода
Описание слайда:
1.Энергетический и кинематический расчёт привода

Слайд 7


1.Энергетический и кинематический расчёт привода
Описание слайда:
1.Энергетический и кинематический расчёт привода

Слайд 8


2 РАСЧЕТ И КОНСТРУИРОВАНИЕ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ * Ременная передача относится к передачам трением с гибкой связью *Нагрузка передается силами...
Описание слайда:
2 РАСЧЕТ И КОНСТРУИРОВАНИЕ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ * Ременная передача относится к передачам трением с гибкой связью *Нагрузка передается силами трения, возникающим между шкивом и ремнем вследствие натяжения ремня

Слайд 9


3. Клиноременная передача Применяются для приводов общего назначения Обладает повышенной тяговой способностью по сравнению с плоскоременной Имеет...
Описание слайда:
3. Клиноременная передача Применяются для приводов общего назначения Обладает повышенной тяговой способностью по сравнению с плоскоременной Имеет меньшие габаритные размеры Может передавать вращение одновременно на несколько валов Допускают передаточное отношение 6…8 без натяжного ролика

Слайд 10


Сравнение клинового и поликлинового ремней Самые компактные Работают со скоростью до 40 м/с Передаточные числа до 10 Чувствительны к непараллельности...
Описание слайда:
Сравнение клинового и поликлинового ремней Самые компактные Работают со скоростью до 40 м/с Передаточные числа до 10 Чувствительны к непараллельности валов и осевому смещению шкивов Поликлиновые ремни Бесконечные плоские ремни с продольными клиновыми выступами на внутренней поверхности Несущий слой выполняют в виде кордшнура из химических волокон Выпускают сечений К, Л, М Сочетают достоинства плоских (монолитность, гибкость) и клиновых (повышенное сцепление со шкивами) ремней

Слайд 11

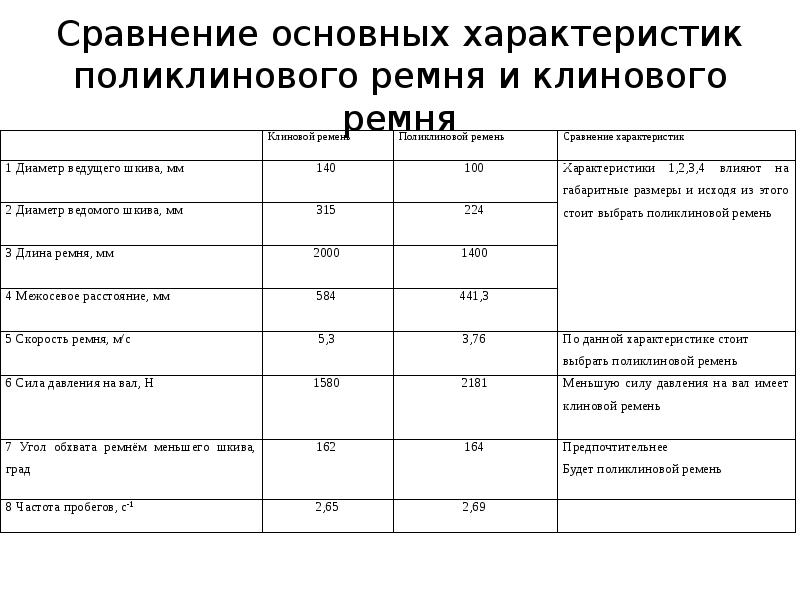

Сравнение основных характеристик поликлинового ремня и клинового ремня
Описание слайда:
Сравнение основных характеристик поликлинового ремня и клинового ремня

Слайд 12

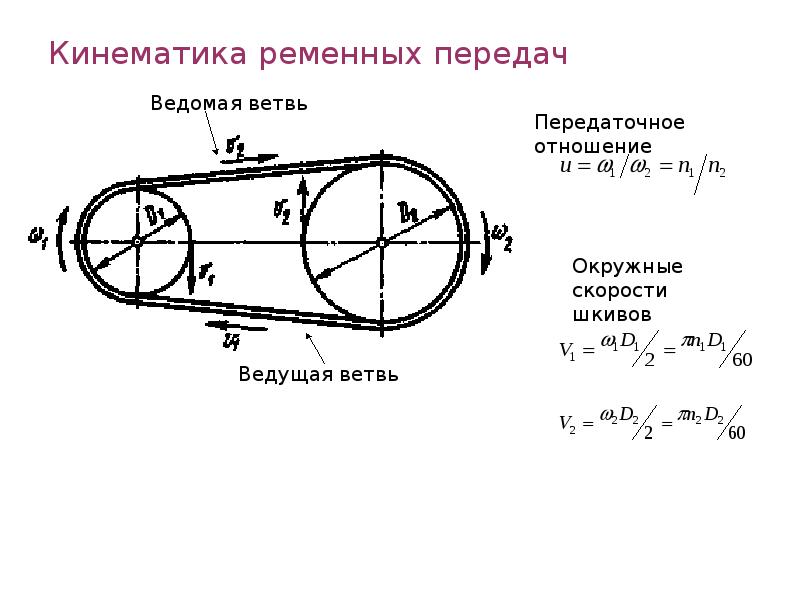

Кинематика ременных передач
Описание слайда:
Кинематика ременных передач

Слайд 13


Геометрические характеристики ременных передач
Описание слайда:
Геометрические характеристики ременных передач

Слайд 14

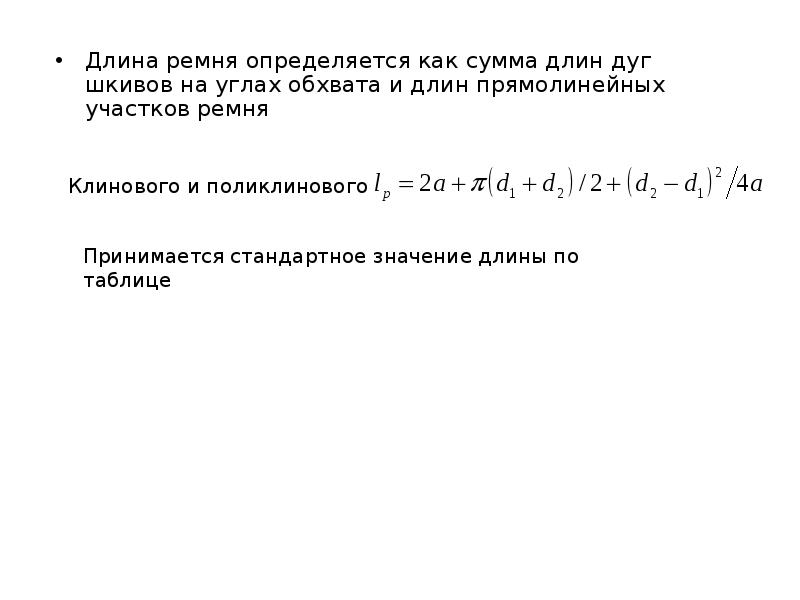

Длина ремня определяется как сумма длин дуг шкивов на углах обхвата и длин прямолинейных участков ремня Длина ремня определяется как сумма длин дуг...
Описание слайда:
Длина ремня определяется как сумма длин дуг шкивов на углах обхвата и длин прямолинейных участков ремня Длина ремня определяется как сумма длин дуг шкивов на углах обхвата и длин прямолинейных участков ремня

Слайд 15

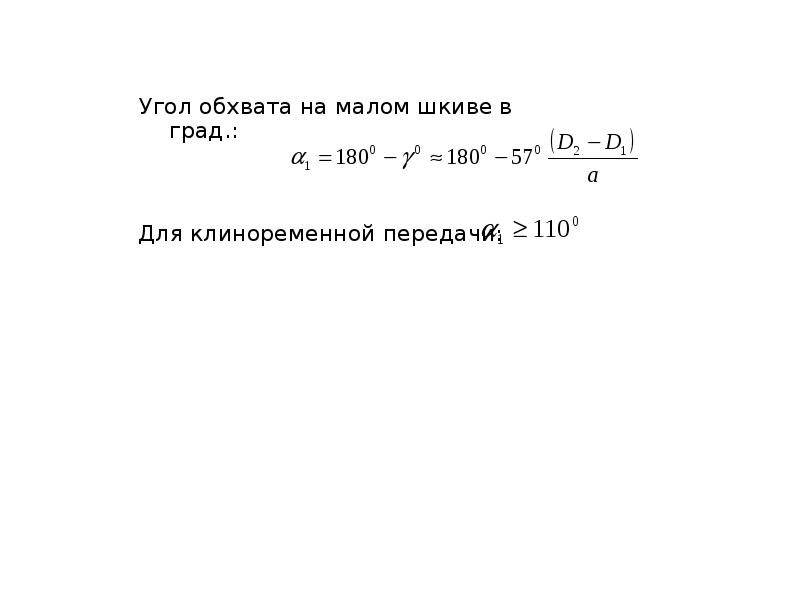

Угол обхвата на малом шкиве в град.: Угол обхвата на малом шкиве в град.:
Описание слайда:
Угол обхвата на малом шкиве в град.: Угол обхвата на малом шкиве в град.:

Слайд 16


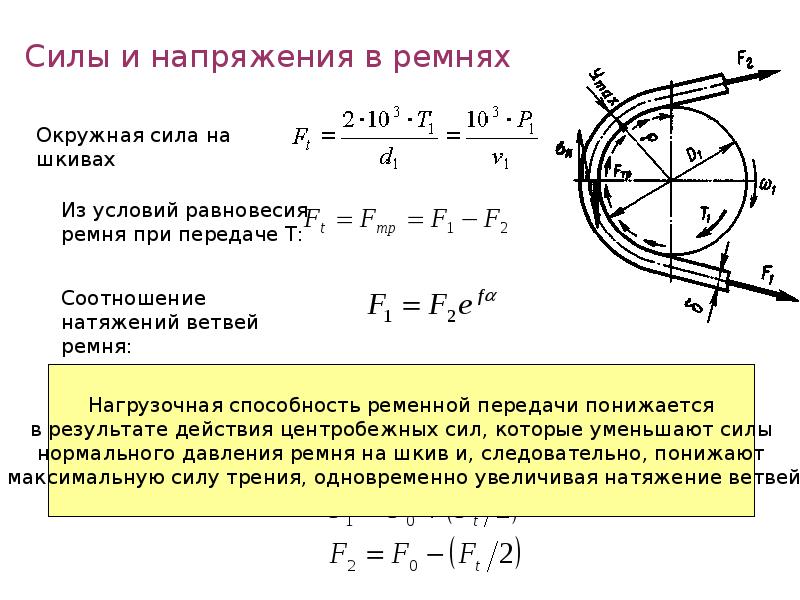

Силы и напряжения в ремнях
Описание слайда:
Силы и напряжения в ремнях

Слайд 17

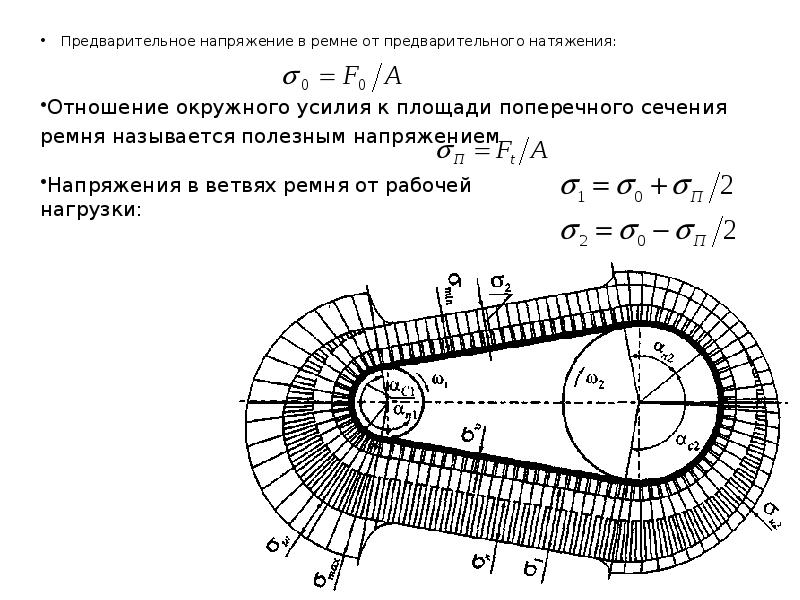

Предварительное напряжение в ремне от предварительного натяжения: Предварительное напряжение в ремне от предварительного натяжения:
Описание слайда:
Предварительное напряжение в ремне от предварительного натяжения: Предварительное напряжение в ремне от предварительного натяжения:

Слайд 18


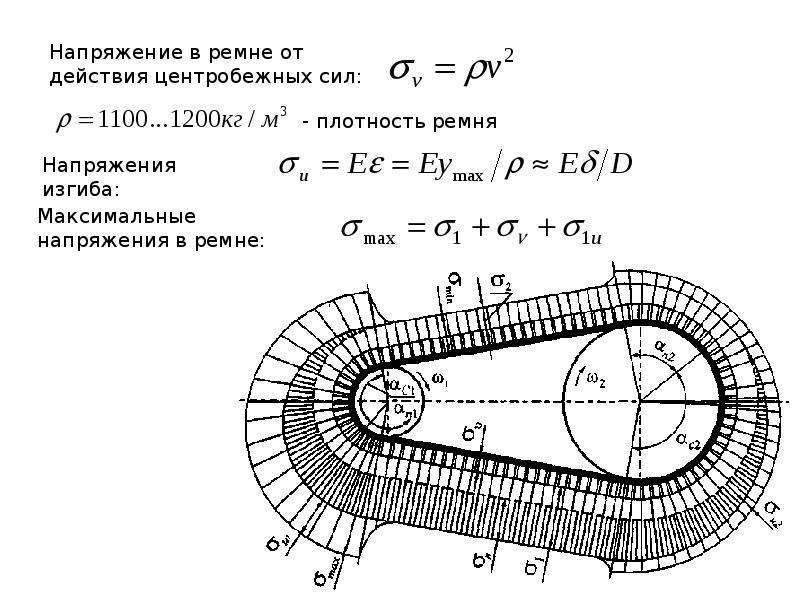

Энергетический и кинематический расчёт привода, слайд №18
Описание слайда:

Слайд 19


Допускаемое полезное напряжение* при Допускаемое полезное напряжение* при
Описание слайда:
Допускаемое полезное напряжение* при Допускаемое полезное напряжение* при

Слайд 20

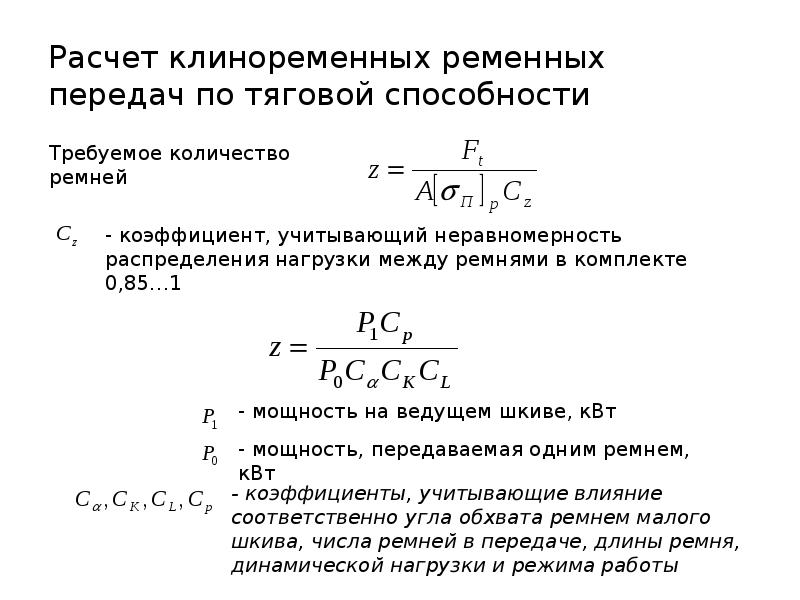

Расчет клиноременных ременных передач по тяговой способности
Описание слайда:
Расчет клиноременных ременных передач по тяговой способности

Слайд 21

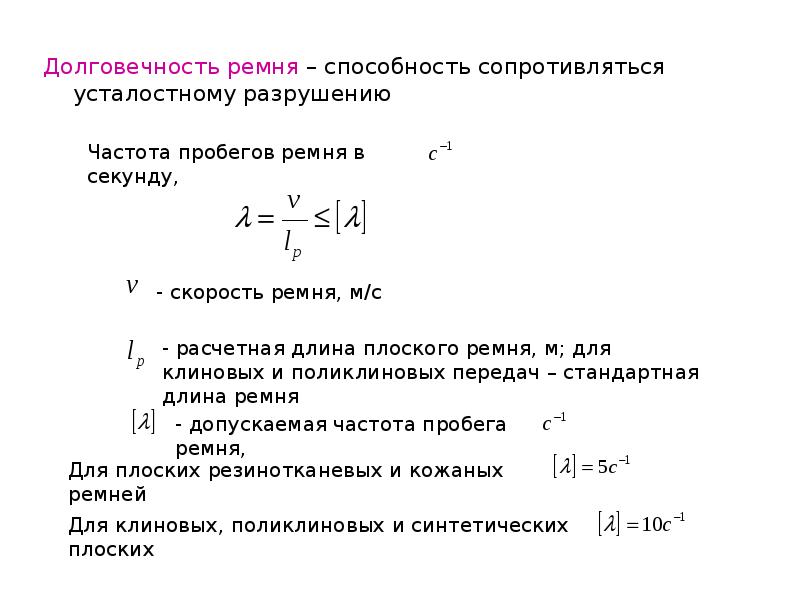

Долговечность ремня – способность сопротивляться усталостному разрушению Долговечность ремня – способность сопротивляться усталостному разрушению
Описание слайда:
Долговечность ремня – способность сопротивляться усталостному разрушению Долговечность ремня – способность сопротивляться усталостному разрушению

Слайд 22

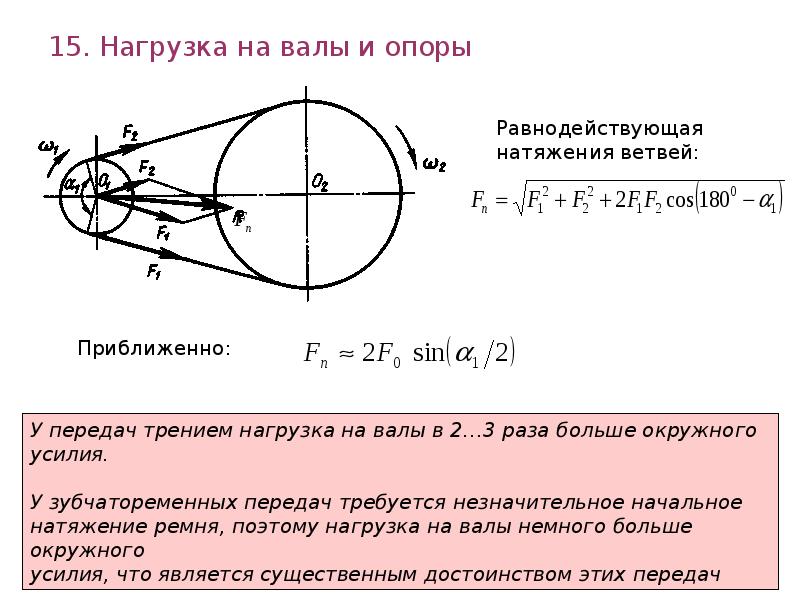

15. Нагрузка на валы и опоры
Описание слайда:
15. Нагрузка на валы и опоры

Слайд 23

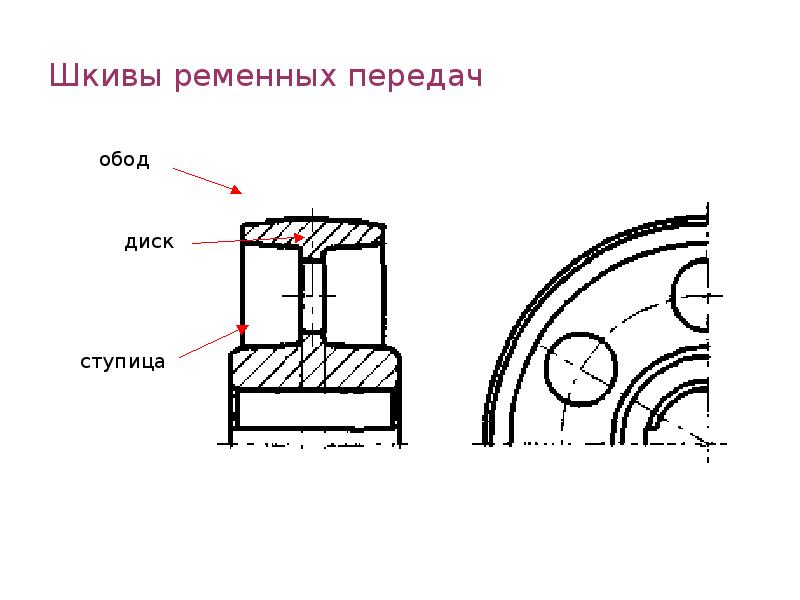

Шкивы ременных передач
Описание слайда:
Шкивы ременных передач

Слайд 24

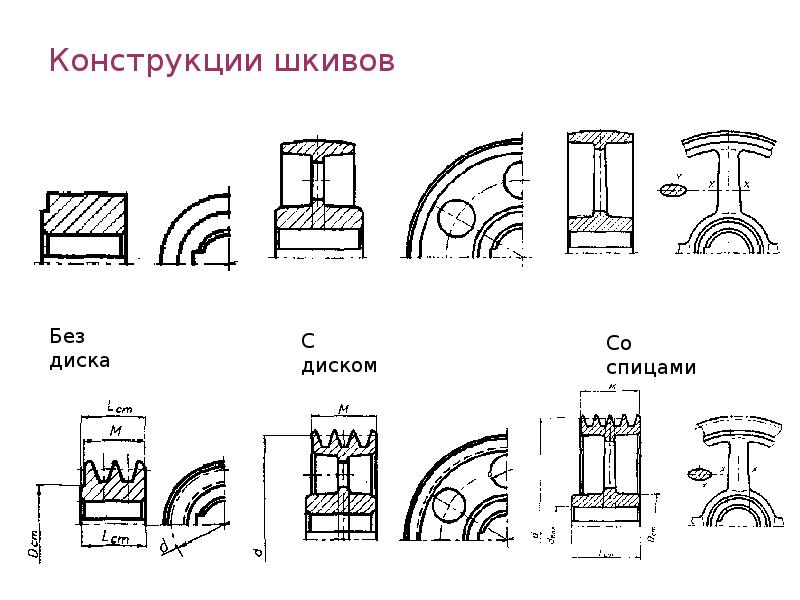

Конструкции шкивов
Описание слайда:
Конструкции шкивов

Слайд 25


Общие сведения о зубчатых передачах Зубчатые передачи относятся к передачам зацеплением с непосредственным контактом между ведущим и ведомыми звеньями
Описание слайда:
Общие сведения о зубчатых передачах Зубчатые передачи относятся к передачам зацеплением с непосредственным контактом между ведущим и ведомыми звеньями

Слайд 26

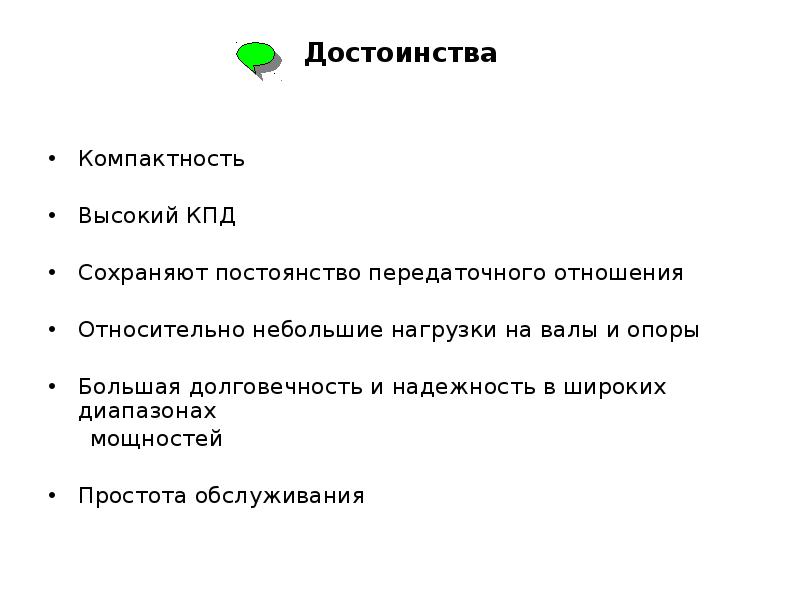

Достоинства Компактность Высокий КПД Сохраняют постоянство передаточного отношения Относительно небольшие нагрузки на валы и опоры Большая...
Описание слайда:
Достоинства Компактность Высокий КПД Сохраняют постоянство передаточного отношения Относительно небольшие нагрузки на валы и опоры Большая долговечность и надежность в широких диапазонах мощностей Простота обслуживания

Слайд 27


Недостатки Сложность изготовления точных передач Возможность возникновения шума и вибраций при недостаточной точности изготовления и сборки...
Описание слайда:
Недостатки Сложность изготовления точных передач Возможность возникновения шума и вибраций при недостаточной точности изготовления и сборки Невозможность бесступенчатого регулирования частоты вращения ведомого вала

Слайд 28


Энергетический и кинематический расчёт привода, слайд №28
Описание слайда:

Слайд 29


Основные кинематические характеристики
Описание слайда:
Основные кинематические характеристики

Слайд 30


Энергетический и кинематический расчёт привода, слайд №30
Описание слайда:

Слайд 31


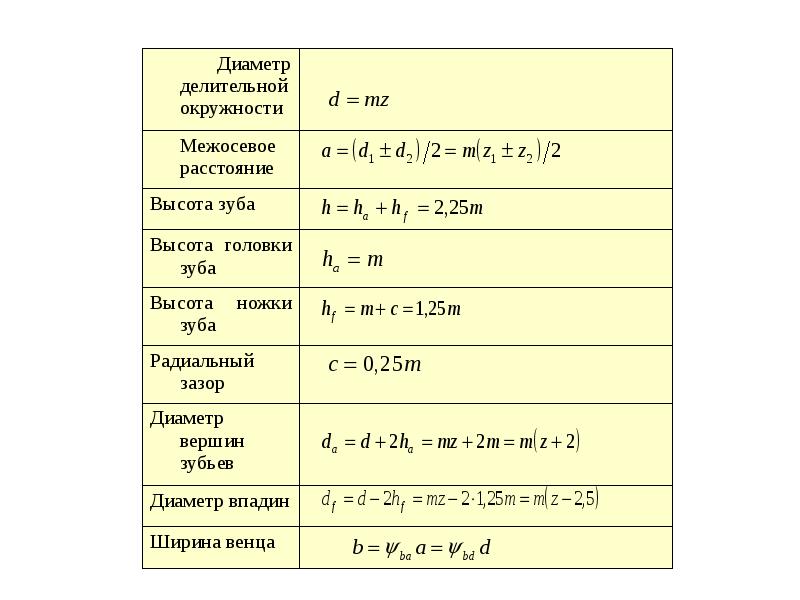

Энергетический и кинематический расчёт привода, слайд №31
Описание слайда:

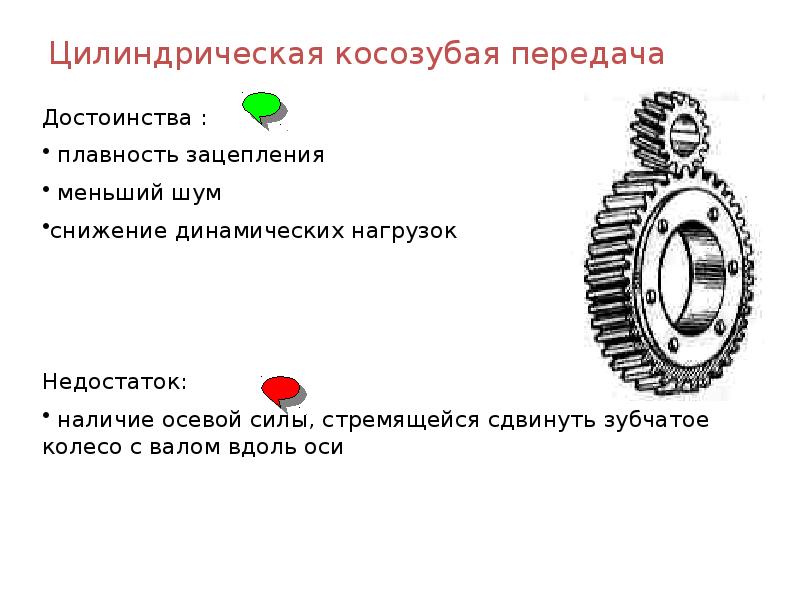

Слайд 32


Энергетический и кинематический расчёт привода, слайд №32
Описание слайда:

Слайд 33


Энергетический и кинематический расчёт привода, слайд №33
Описание слайда:

Слайд 34


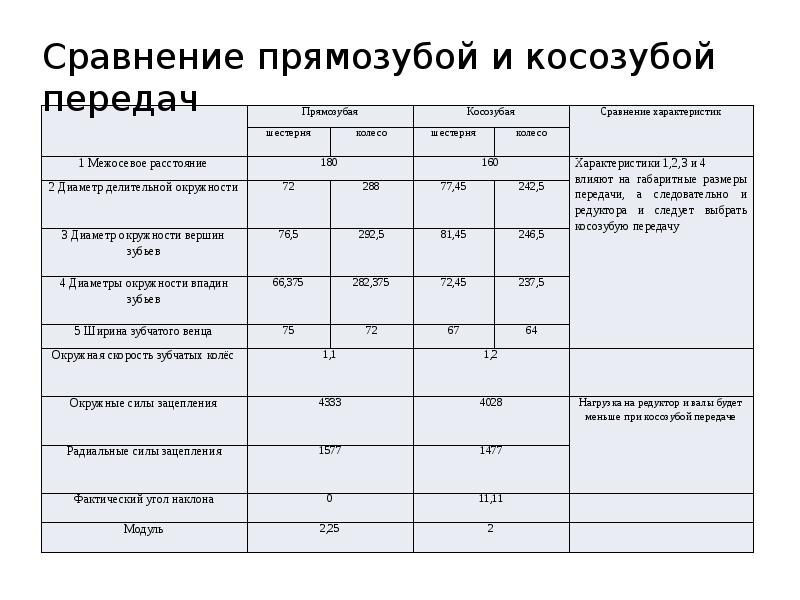

Энергетический и кинематический расчёт привода, слайд №34
Описание слайда:

Слайд 35

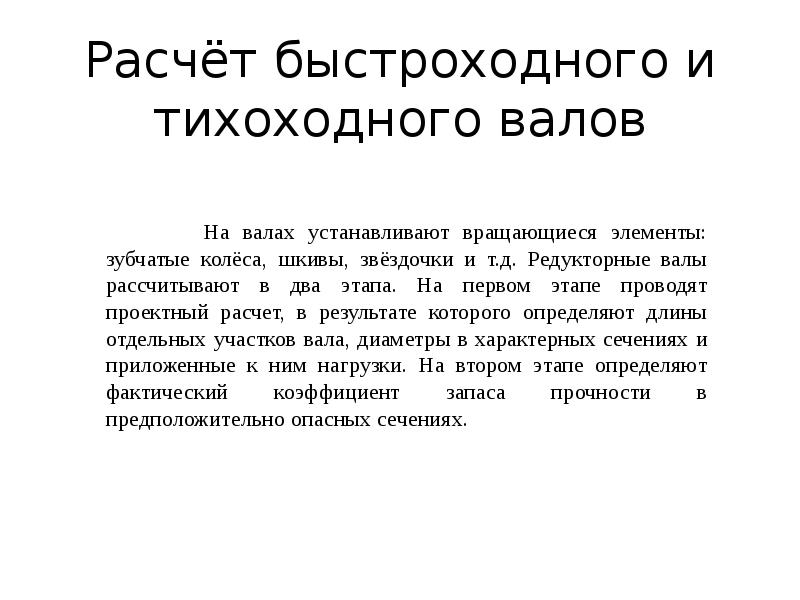

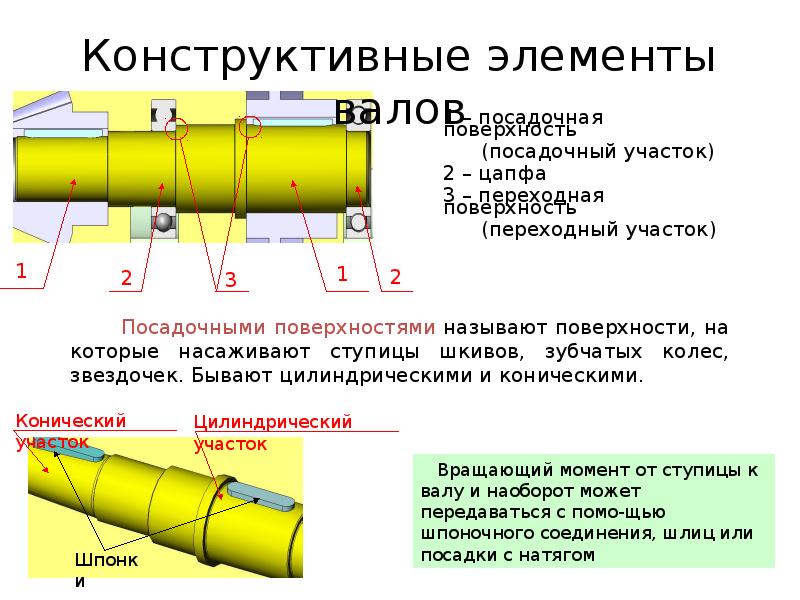

Расчёт быстроходного и тихоходного валов
Описание слайда:
Расчёт быстроходного и тихоходного валов

Слайд 36


Энергетический и кинематический расчёт привода, слайд №36
Описание слайда:

Слайд 37


Энергетический и кинематический расчёт привода, слайд №37
Описание слайда:

Слайд 38


Энергетический и кинематический расчёт привода, слайд №38
Описание слайда:

Слайд 39


Расчёт быстроходного и тихоходного валов
Описание слайда:
Расчёт быстроходного и тихоходного валов

Слайд 40


Эпюры моментов действующих на вал
Описание слайда:
Эпюры моментов действующих на вал

Слайд 41


Эскиз вала с указанием основных конструктивных размеров.
Описание слайда:
Эскиз вала с указанием основных конструктивных размеров.

Слайд 42


Эскиз вала с указанием основных конструктивных размеров.
Описание слайда:
Эскиз вала с указанием основных конструктивных размеров.

Слайд 43


Проверочный расчёт вала
Описание слайда:
Проверочный расчёт вала

Слайд 44


Энергетический и кинематический расчёт привода, слайд №44
Описание слайда:

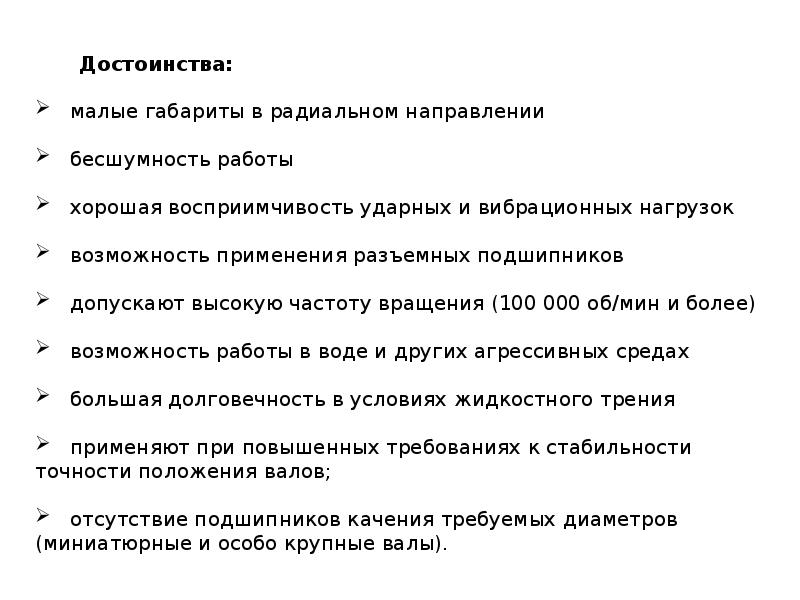

Слайд 45


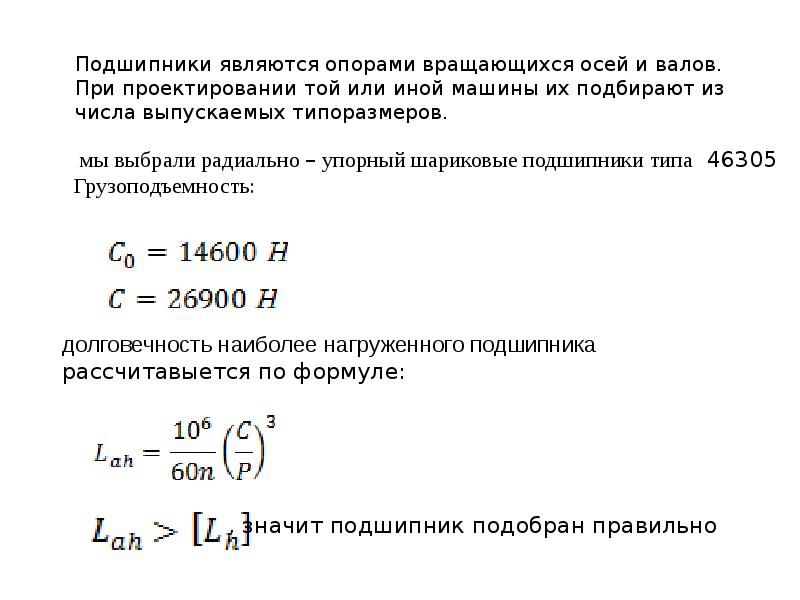

Энергетический и кинематический расчёт привода, слайд №45
Описание слайда:

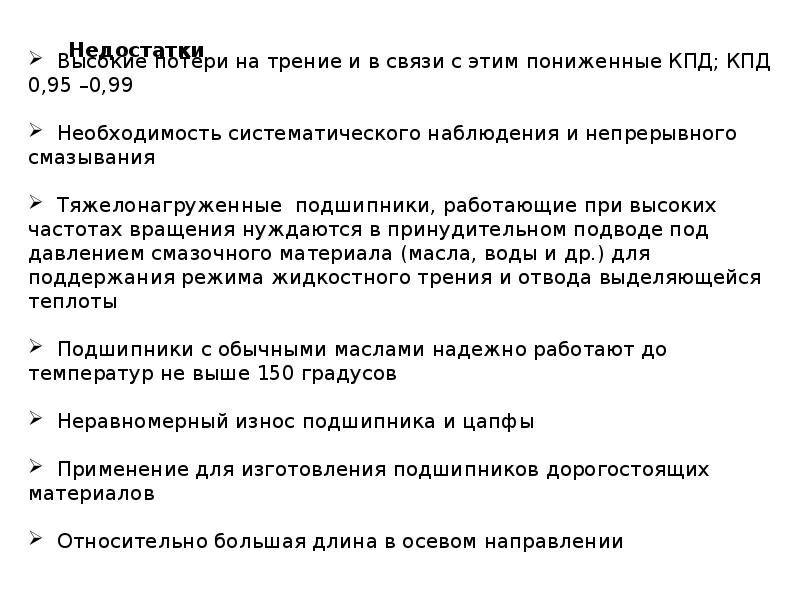

Слайд 46


Энергетический и кинематический расчёт привода, слайд №46
Описание слайда:

Слайд 47


Энергетический и кинематический расчёт привода, слайд №47
Описание слайда:

Слайд 48


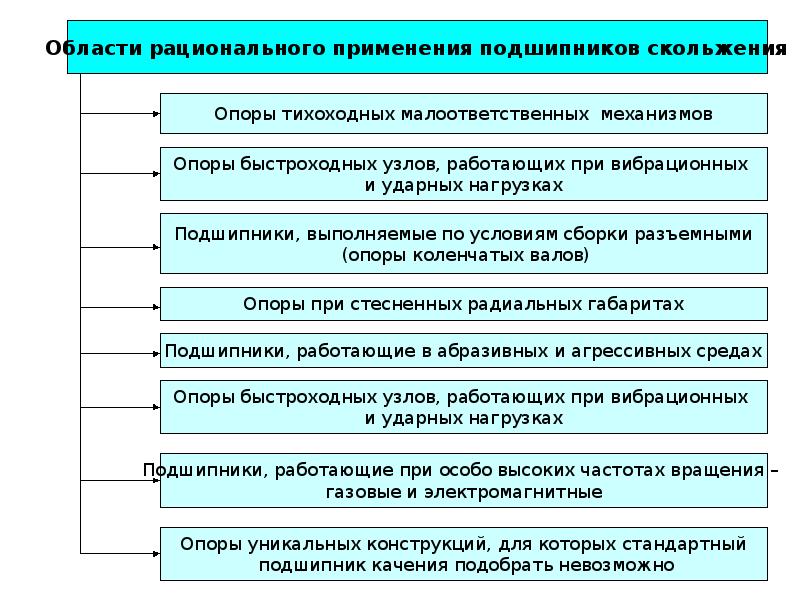

Энергетический и кинематический расчёт привода, слайд №48
Описание слайда:

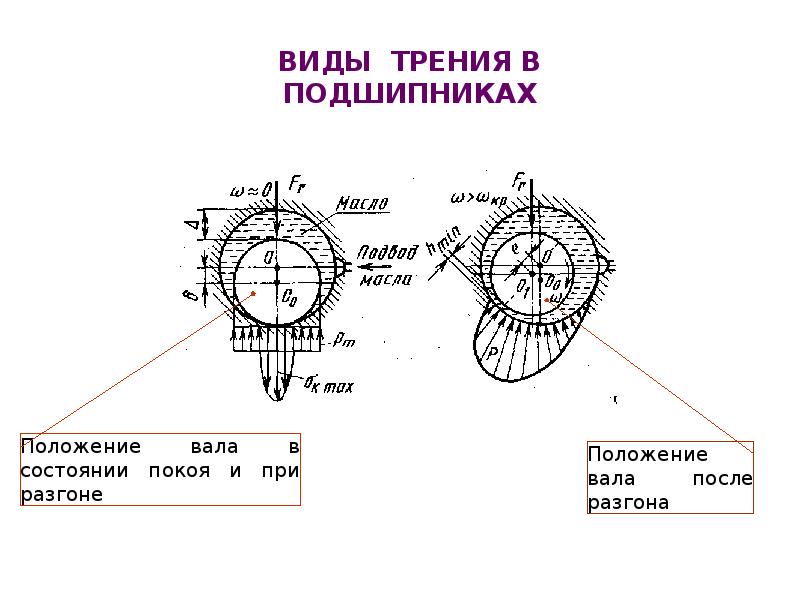

Слайд 49


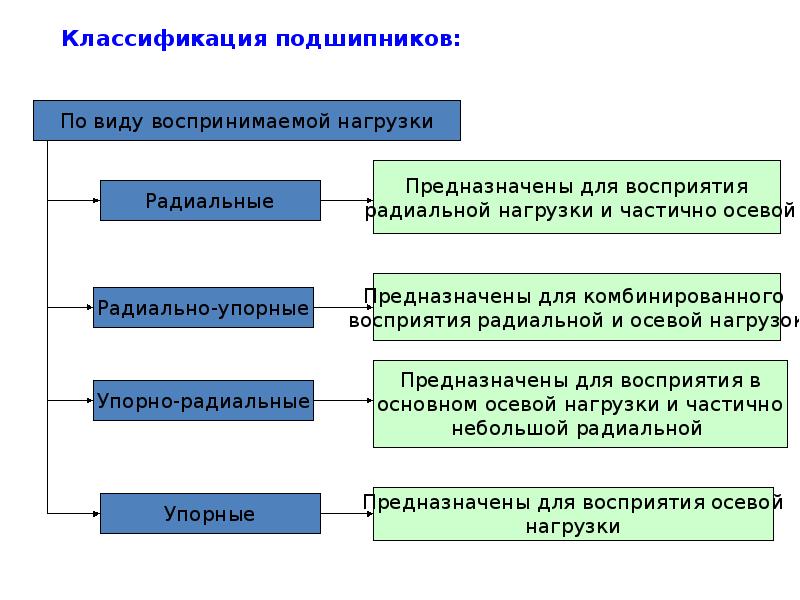

Энергетический и кинематический расчёт привода, слайд №49
Описание слайда:

Слайд 50


Энергетический и кинематический расчёт привода, слайд №50
Описание слайда:

Слайд 51


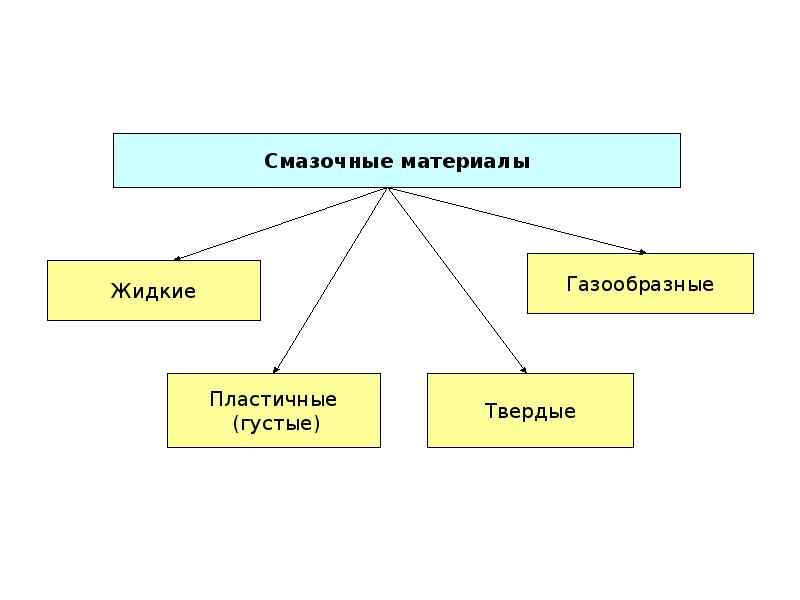

Энергетический и кинематический расчёт привода, слайд №51
Описание слайда:

Слайд 52


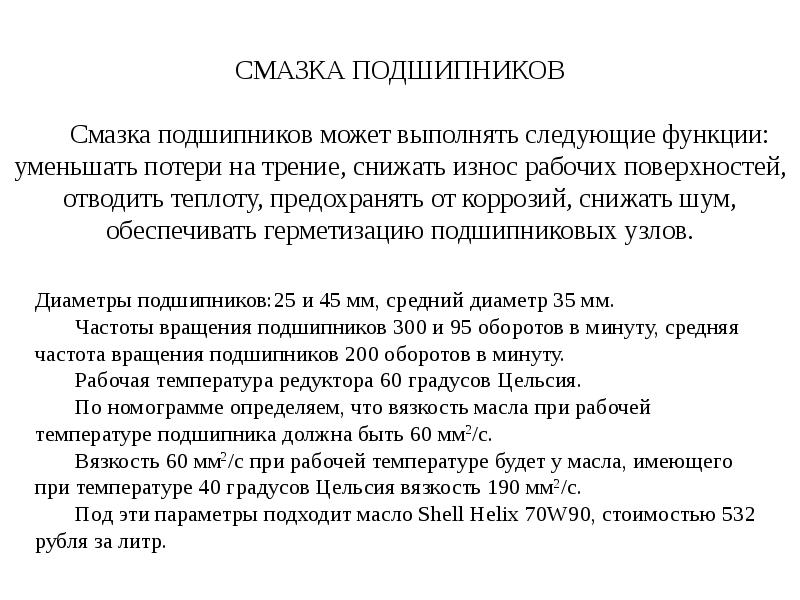

Энергетический и кинематический расчёт привода, слайд №52
Описание слайда:

Слайд 53


Подбор соединительной муфты
Описание слайда:
Подбор соединительной муфты

Слайд 54

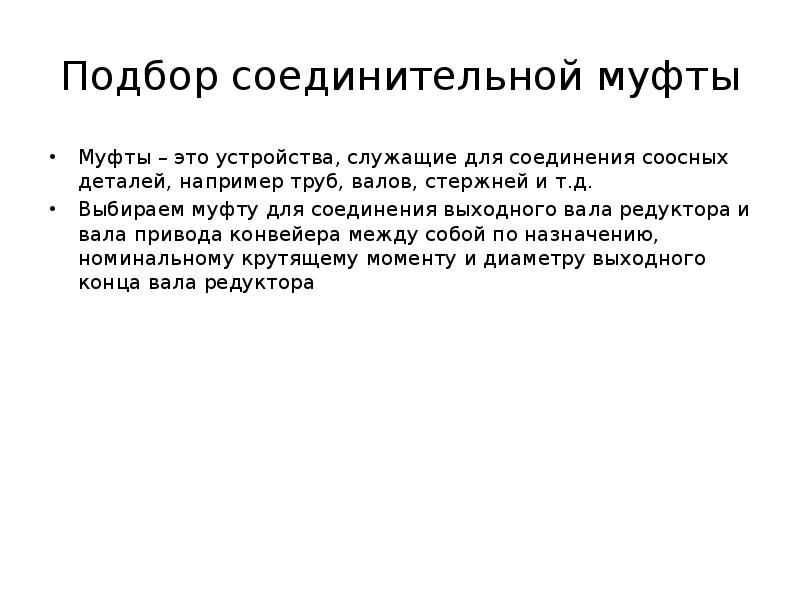

Подбор соединительной муфты Муфты – это устройства, служащие для соединения соосных деталей, например труб, валов, стержней и т.д. Выбираем муфту для...
Описание слайда:
Подбор соединительной муфты Муфты – это устройства, служащие для соединения соосных деталей, например труб, валов, стержней и т.д. Выбираем муфту для соединения выходного вала редуктора и вала привода конвейера между собой по назначению, номинальному крутящему моменту и диаметру выходного конца вала редуктора

Слайд 55


Подбор соединительной муфты Исходные данные для расчета муфты: мм (Приложение Б3[1]–«выходной вал редуктора»1 ЦУ-200-4 12) Нм – крутящий момент,...
Описание слайда:
Подбор соединительной муфты Исходные данные для расчета муфты: мм (Приложение Б3[1]–«выходной вал редуктора»1 ЦУ-200-4 12) Нм – крутящий момент, передаваемый выходным валом редуктора

Слайд 56

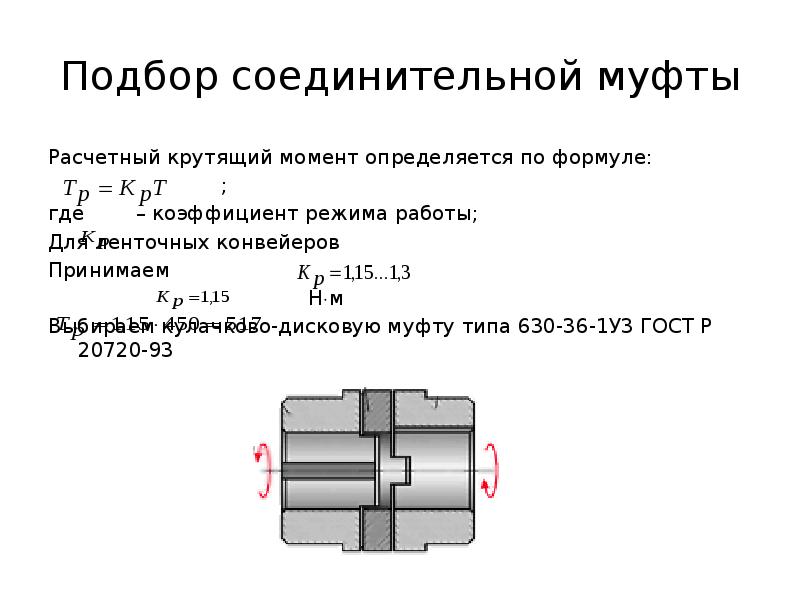

Подбор соединительной муфты Расчетный крутящий момент определяется по формуле: ; где – коэффициент режима работы; Для ленточных конвейеров Принимаем...
Описание слайда:
Подбор соединительной муфты Расчетный крутящий момент определяется по формуле: ; где – коэффициент режима работы; Для ленточных конвейеров Принимаем Нм Выбираем кулачково-дисковую муфту типа 630-36-1У3 ГОСТ Р 20720-93

Слайд 57

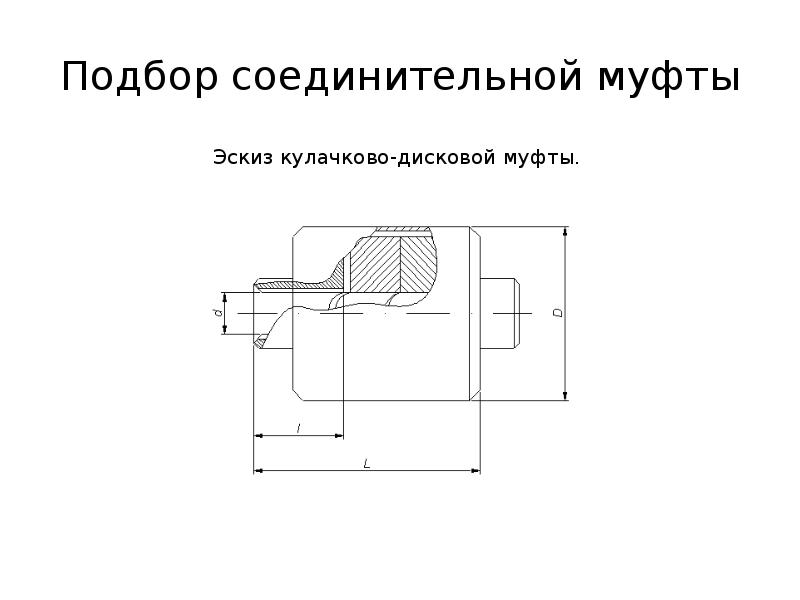

Подбор соединительной муфты Эскиз кулачково-дисковой муфты.
Описание слайда:
Подбор соединительной муфты Эскиз кулачково-дисковой муфты.

Слайд 58

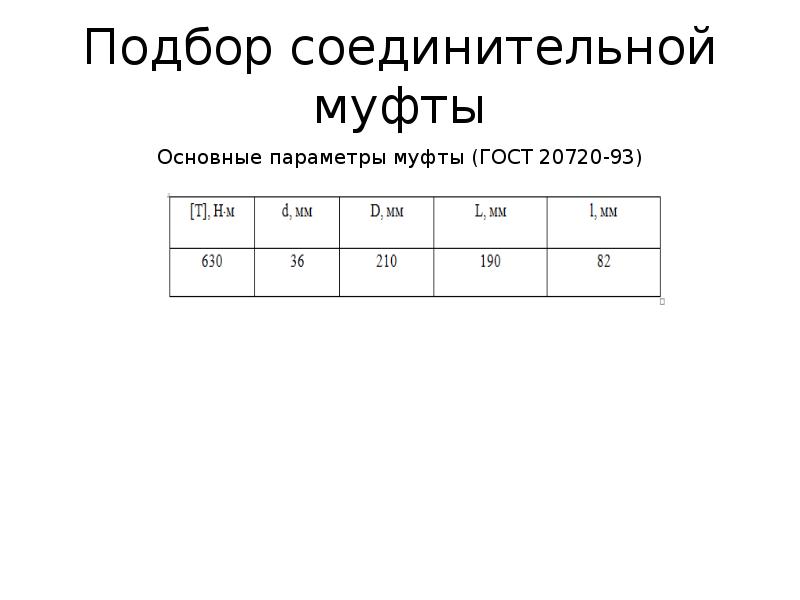

Подбор соединительной муфты Основные параметры муфты (ГОСТ 20720-93)
Описание слайда:
Подбор соединительной муфты Основные параметры муфты (ГОСТ 20720-93)

Слайд 59

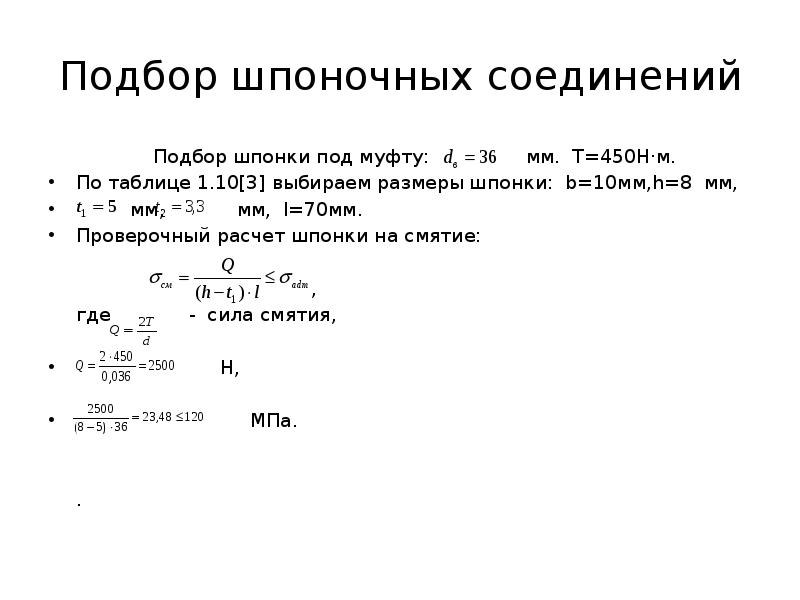

Подбор шпоночных соединений Подбор шпонки под муфту: мм. T=450Н·м. По таблице 1.10[3] выбираем размеры шпонки: b=10мм,h=8 мм, мм, мм, l=70мм....
Описание слайда:
Подбор шпоночных соединений Подбор шпонки под муфту: мм. T=450Н·м. По таблице 1.10[3] выбираем размеры шпонки: b=10мм,h=8 мм, мм, мм, l=70мм. Проверочный расчет шпонки на смятие: , где - сила смятия, Н, МПа. .

Слайд 60

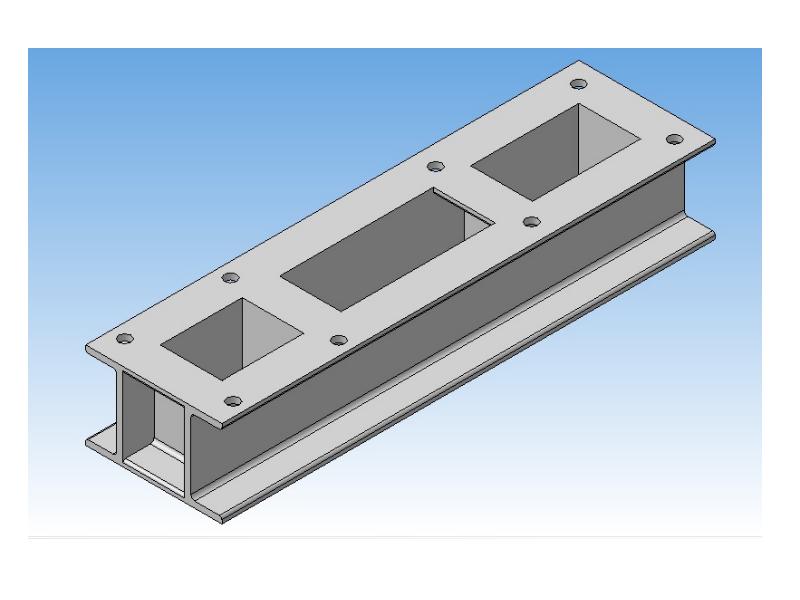

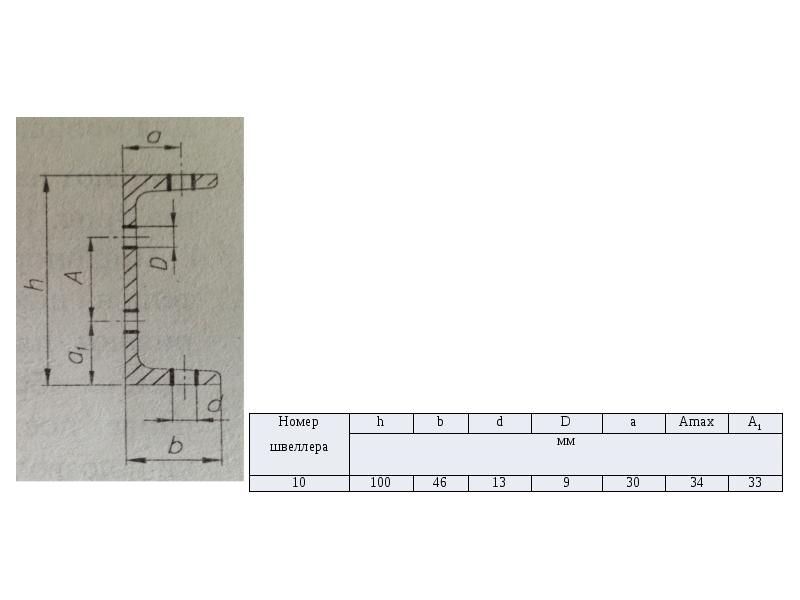

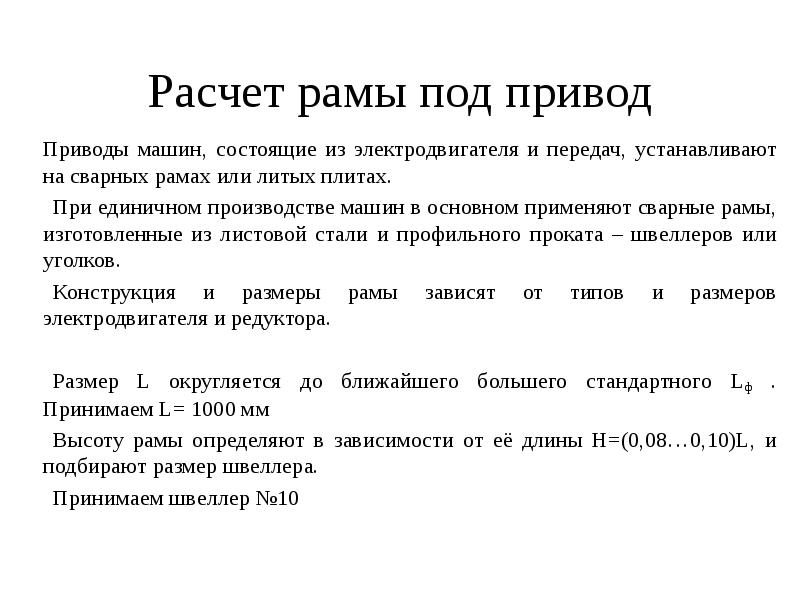

Расчет рамы под привод Приводы машин, состоящие из электродвигателя и передач, устанавливают на сварных рамах или литых плитах. При единичном...
Описание слайда:
Расчет рамы под привод Приводы машин, состоящие из электродвигателя и передач, устанавливают на сварных рамах или литых плитах. При единичном производстве машин в основном применяют сварные рамы, изготовленные из листовой стали и профильного проката – швеллеров или уголков. Конструкция и размеры рамы зависят от типов и размеров электродвигателя и редуктора. Размер L округляется до ближайшего большего стандартного Lф . Принимаем L= 1000 мм Высоту рамы определяют в зависимости от её длины H=(0,08…0,10)L, и подбирают размер швеллера. Принимаем швеллер №10

Слайд 61


Энергетический и кинематический расчёт привода, слайд №61
Описание слайда:

Слайд 62


Энергетический и кинематический расчёт привода, слайд №62
Описание слайда:
