Слайд 1

Описание слайда:

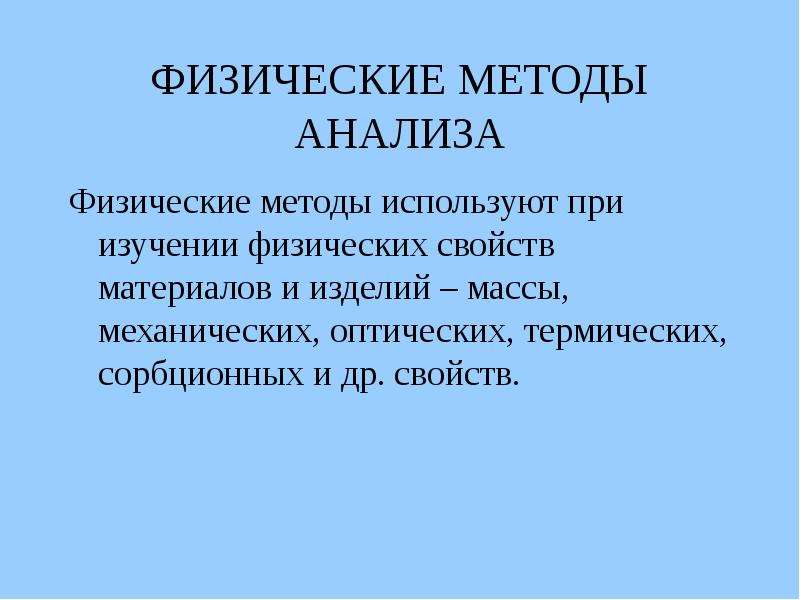

ФИЗИЧЕСКИЕ МЕТОДЫ АНАЛИЗА Физические методы используют при изучении физических свойств материалов и изделий – массы, механических, оптических, термических, сорбционных и др. свойств.

Слайд 2

Описание слайда:

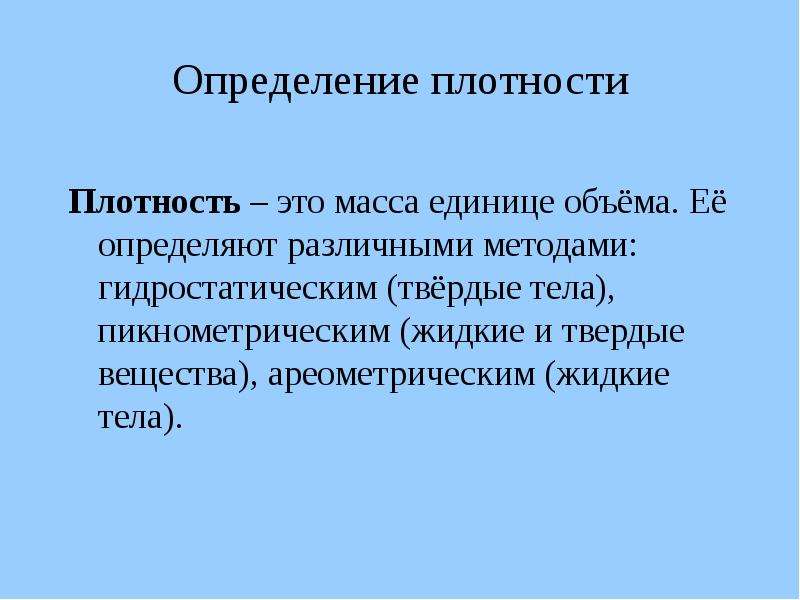

Определение плотности Плотность – это масса единице объёма. Её определяют различными методами: гидростатическим (твёрдые тела), пикнометрическим (жидкие и твердые вещества), ареометрическим (жидкие тела).

Слайд 3

Описание слайда:

Гидростатический метод применяют для определения плотности твердых тел неправильной геометрической формы (изделия из стекла – рюмок, стаканов). Гидростатический метод применяют для определения плотности твердых тел неправильной геометрической формы (изделия из стекла – рюмок, стаканов). Испытания проводят на специальном приборе или гидростатических весах (в товароведной практике).

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

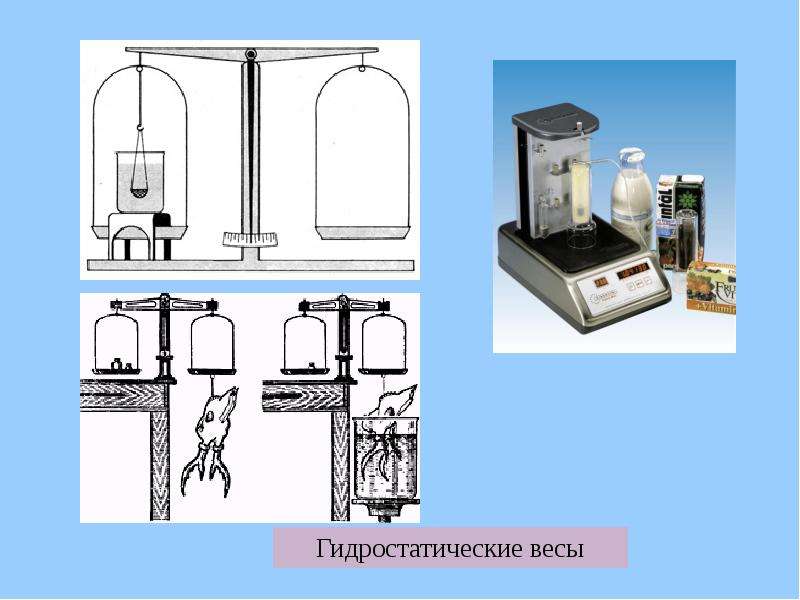

Гидростатические весы – специально приспособленные технические весы. К левой чашке весов прикреплён крючок, на который подвешивают сетчатый цилиндр на металлической проволоке. Цилиндр погружают в сосуд с водой. Гидростатические весы – специально приспособленные технические весы. К левой чашке весов прикреплён крючок, на который подвешивают сетчатый цилиндр на металлической проволоке. Цилиндр погружают в сосуд с водой.

Слайд 6

Описание слайда:

Испытания проводят в следующем порядке. Весы с подвешенным цилиндром уравновешивают и принимают это положение за нулевое. Испытания проводят в следующем порядке. Весы с подвешенным цилиндром уравновешивают и принимают это положение за нулевое. Затем на этих весах взвешивают небольшое изделие. При взвешивании изделие устанавливают на левую чашку весов, к которой снизу подвешен цилиндр, а на правую кладут разновес для уравновешивания. Взвешенное в воздухе изделие помещают в цилиндр и определяют массу изделия в воде. Разность массы образца в воздухе и воде численно равна его объёму.

Слайд 7

Описание слайда:

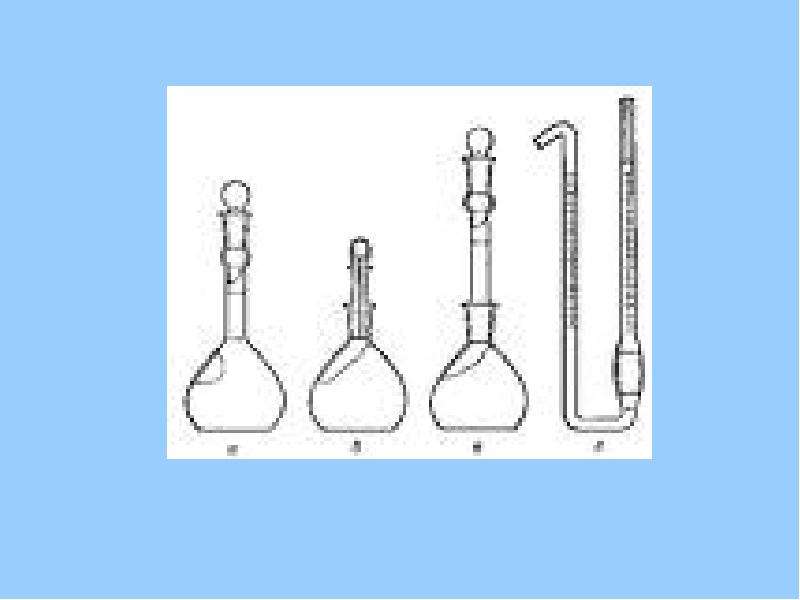

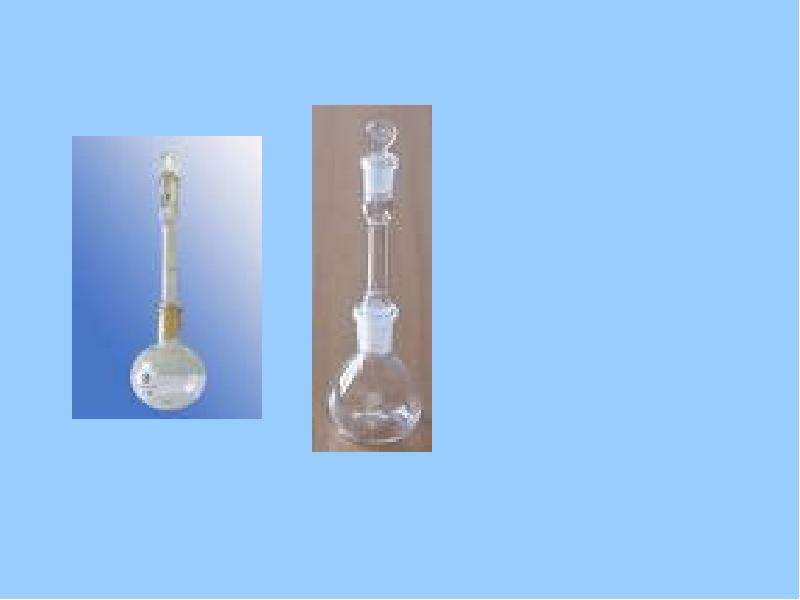

Пикнометрическим методом плотность определяют с помощью пикнометра. Пикнометрическим методом плотность определяют с помощью пикнометра. Этот прибор представляет собой стеклянный сосуд специальной формы и определённой вместимости. Измерение плотности основано на определении расхода вещества для заполнения определения объёма пикнометра.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

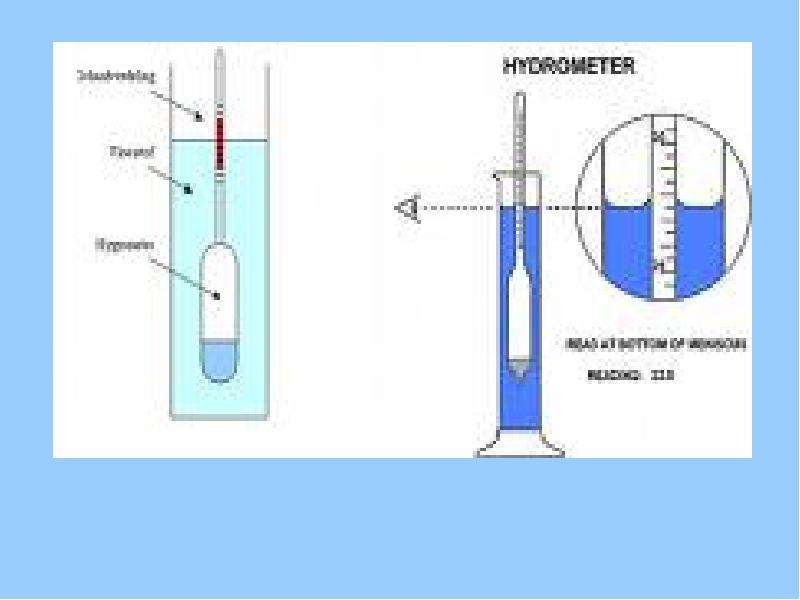

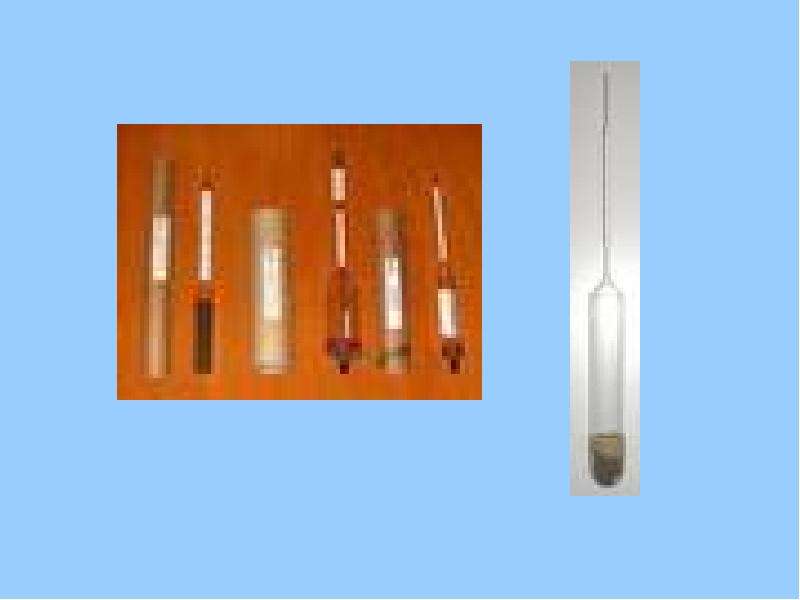

Ареометрический метод основан на использовании прибора ареометра. Ареометрический метод основан на использовании прибора ареометра. Прибор имеет корпус цилиндрической формы с припаянным в верхней части стержнем. По глубине погружения ареометра и по его массе можно определить плотность испытуемой жидкости. Из рассмотренных методов измерения плотности пикнометрический является наиболее точным, но он более трудоёмок.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

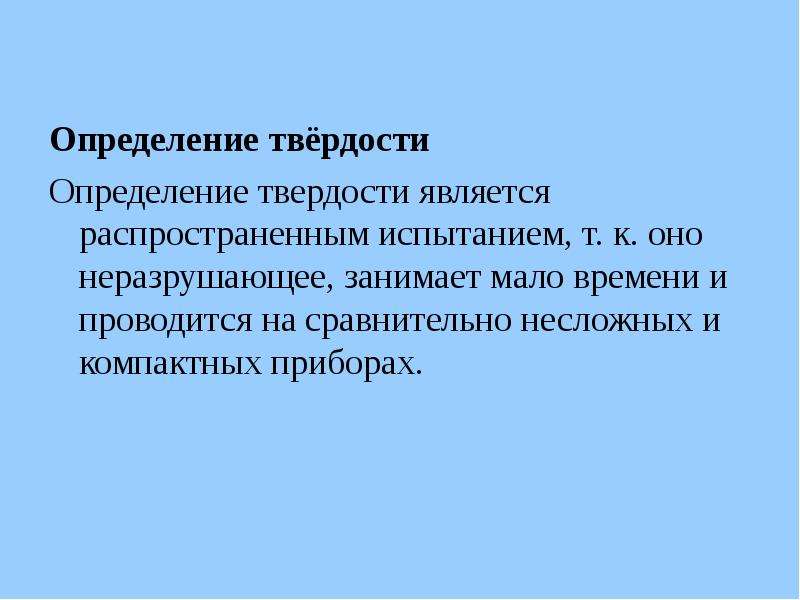

Определение твёрдости Определение твёрдости Определение твердости является распространенным испытанием, т. к. оно неразрушающее, занимает мало времени и проводится на сравнительно несложных и компактных приборах.

Слайд 14

Описание слайда:

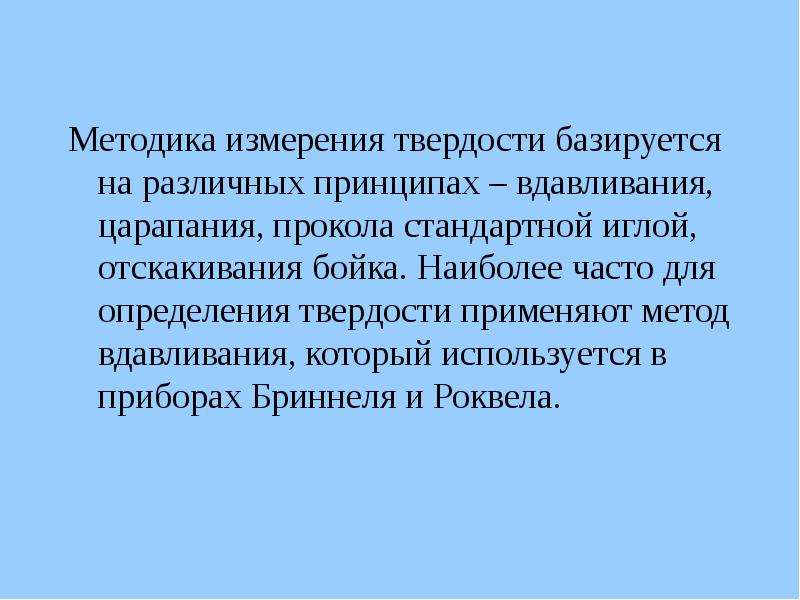

Методика измерения твердости базируется на различных принципах – вдавливания, царапания, прокола стандартной иглой, отскакивания бойка. Наиболее часто для определения твердости применяют метод вдавливания, который используется в приборах Бриннеля и Роквела. Методика измерения твердости базируется на различных принципах – вдавливания, царапания, прокола стандартной иглой, отскакивания бойка. Наиболее часто для определения твердости применяют метод вдавливания, который используется в приборах Бриннеля и Роквела.

Слайд 15

Описание слайда:

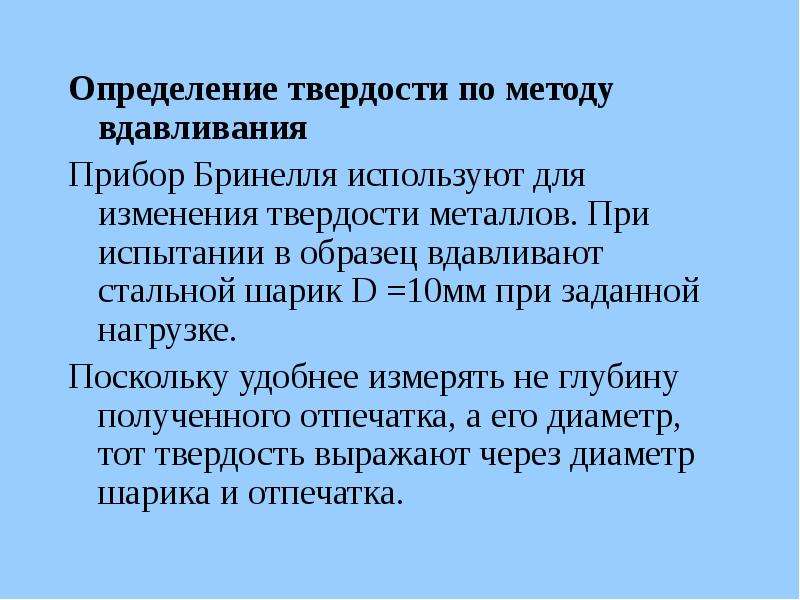

Определение твердости по методу вдавливания Определение твердости по методу вдавливания Прибор Бринелля используют для изменения твердости металлов. При испытании в образец вдавливают стальной шарик D =10мм при заданной нагрузке. Поскольку удобнее измерять не глубину полученного отпечатка, а его диаметр, тот твердость выражают через диаметр шарика и отпечатка.

Слайд 16

Описание слайда:

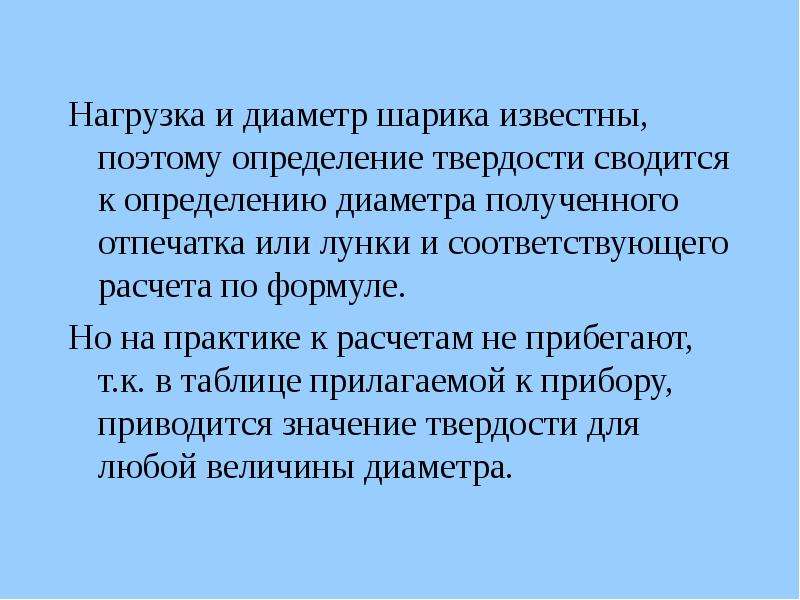

Нагрузка и диаметр шарика известны, поэтому определение твердости сводится к определению диаметра полученного отпечатка или лунки и соответствующего расчета по формуле. Нагрузка и диаметр шарика известны, поэтому определение твердости сводится к определению диаметра полученного отпечатка или лунки и соответствующего расчета по формуле. Но на практике к расчетам не прибегают, т.к. в таблице прилагаемой к прибору, приводится значение твердости для любой величины диаметра.

Слайд 17

Описание слайда:

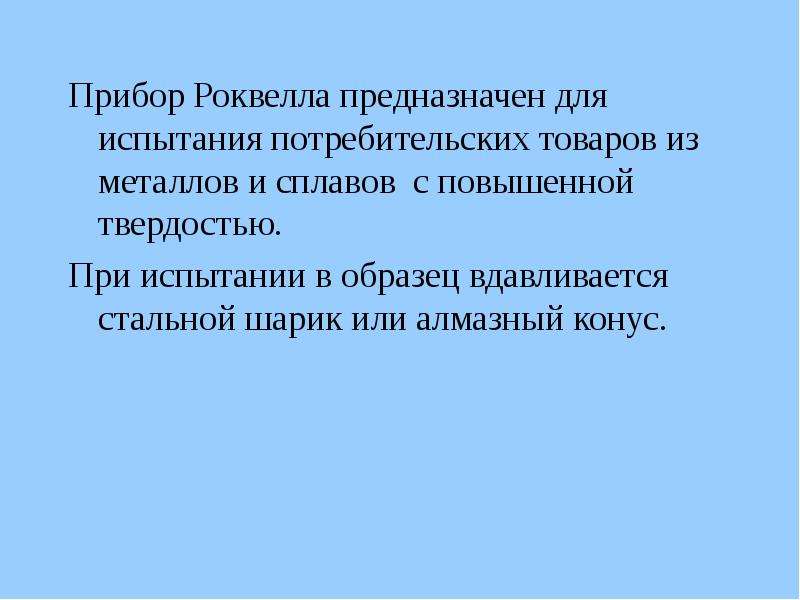

Прибор Роквелла предназначен для испытания потребительских товаров из металлов и сплавов с повышенной твердостью. Прибор Роквелла предназначен для испытания потребительских товаров из металлов и сплавов с повышенной твердостью. При испытании в образец вдавливается стальной шарик или алмазный конус.

Слайд 18

Описание слайда:

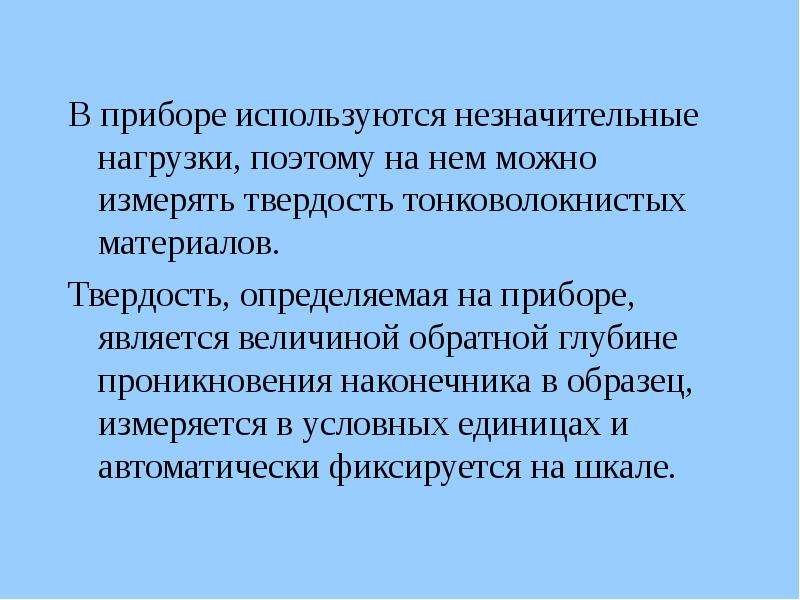

В приборе используются незначительные нагрузки, поэтому на нем можно измерять твердость тонковолокнистых материалов. В приборе используются незначительные нагрузки, поэтому на нем можно измерять твердость тонковолокнистых материалов. Твердость, определяемая на приборе, является величиной обратной глубине проникновения наконечника в образец, измеряется в условных единицах и автоматически фиксируется на шкале.

Слайд 19

Описание слайда:

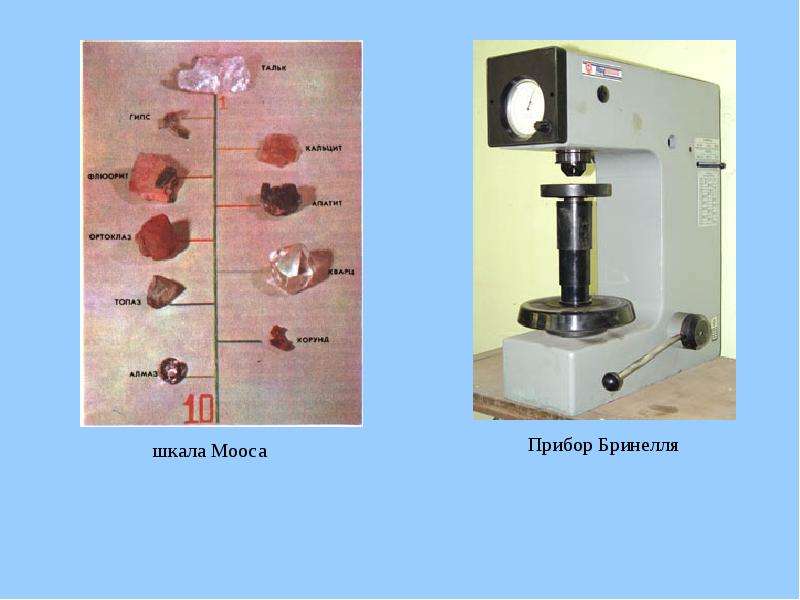

Определение твердости по методу царапания. Определение твердости по методу царапания. Определения проводят с помощью минералогической шкалы, называемой шкалой твердости. Этим методом измеряют твердость стеклянных, керамических изделий и ювелирных камней.

Слайд 20

Описание слайда:

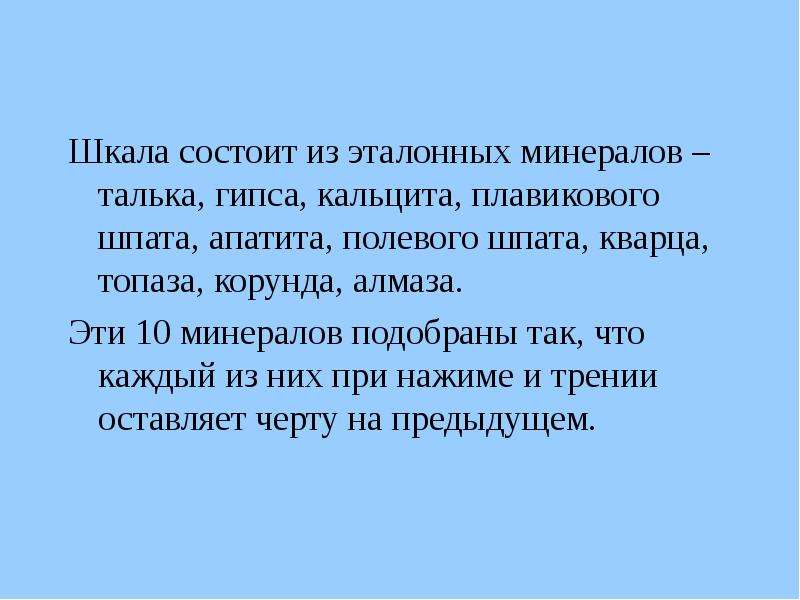

Шкала состоит из эталонных минералов – талька, гипса, кальцита, плавикового шпата, апатита, полевого шпата, кварца, топаза, корунда, алмаза. Шкала состоит из эталонных минералов – талька, гипса, кальцита, плавикового шпата, апатита, полевого шпата, кварца, топаза, корунда, алмаза. Эти 10 минералов подобраны так, что каждый из них при нажиме и трении оставляет черту на предыдущем.

Слайд 21

Описание слайда:

При испытании острым углом (ребром) одного из минералов проводят со средним нажимом на поверхности испытуемого изделия черту и наблюдают, образовалась ли царапина. При испытании острым углом (ребром) одного из минералов проводят со средним нажимом на поверхности испытуемого изделия черту и наблюдают, образовалась ли царапина. Если видимой царапины нет, то рядом проводят черту более твердым минералом.

Слайд 22

Описание слайда:

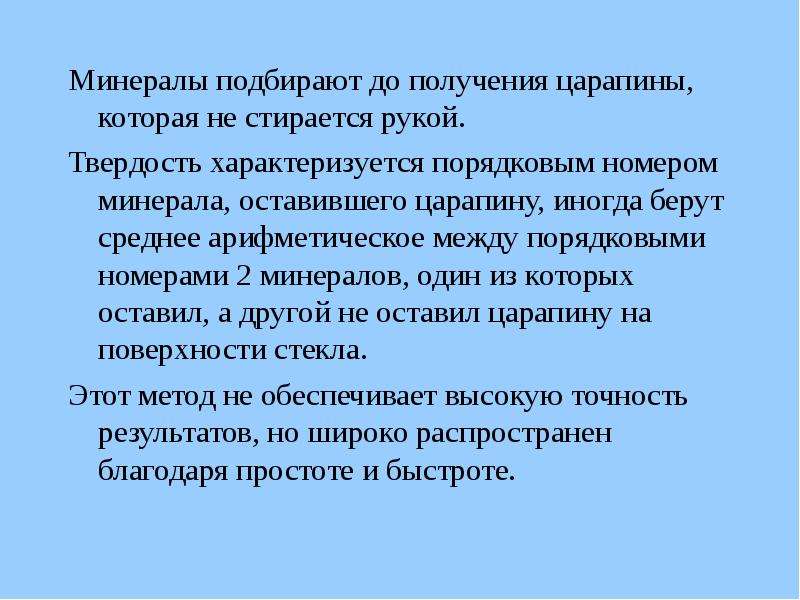

Минералы подбирают до получения царапины, которая не стирается рукой. Минералы подбирают до получения царапины, которая не стирается рукой. Твердость характеризуется порядковым номером минерала, оставившего царапину, иногда берут среднее арифметическое между порядковыми номерами 2 минералов, один из которых оставил, а другой не оставил царапину на поверхности стекла. Этот метод не обеспечивает высокую точность результатов, но широко распространен благодаря простоте и быстроте.

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Определение прочностных показателей Определение прочностных показателей Разрушающее напряжение – важнейшая характеристика, определяемая при растяжении. Отклонение величины этого показателя от нормы свидетельствует о нарушении технологического режима.

Слайд 25

Описание слайда:

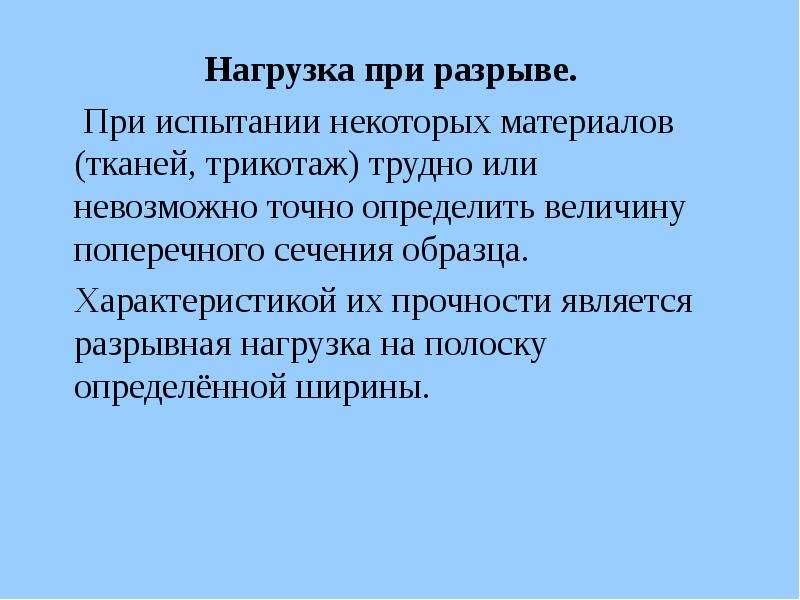

Нагрузка при разрыве. При испытании некоторых материалов (тканей, трикотаж) трудно или невозможно точно определить величину поперечного сечения образца. Характеристикой их прочности является разрывная нагрузка на полоску определённой ширины.

Слайд 26

Описание слайда:

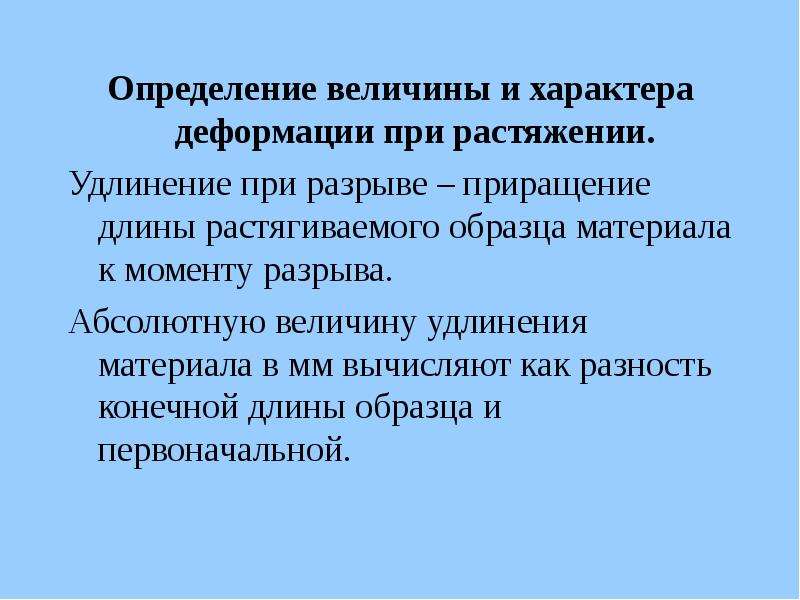

Определение величины и характера деформации при растяжении. Определение величины и характера деформации при растяжении. Удлинение при разрыве – приращение длины растягиваемого образца материала к моменту разрыва. Абсолютную величину удлинения материала в мм вычисляют как разность конечной длины образца и первоначальной.

Слайд 27

Описание слайда:

Эту характеристику получают одновременно с определением прочностных показателей (разрушающей нагрузки и разрушающего напряжения) на тех же образцах материала. Эту характеристику получают одновременно с определением прочностных показателей (разрушающей нагрузки и разрушающего напряжения) на тех же образцах материала. Относительную величину удлинения материала к моменту разрыва определяют либо в долях единицы, либо в %.

Слайд 28

Описание слайда:

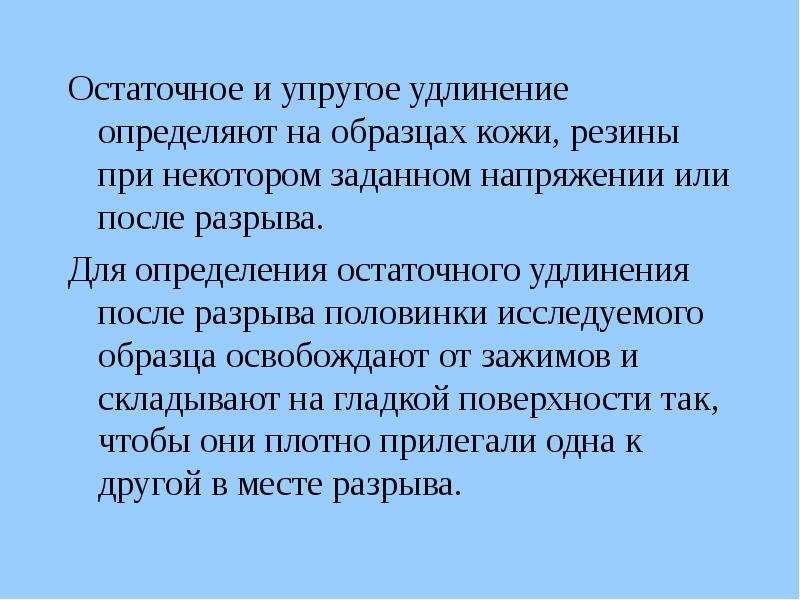

Остаточное и упругое удлинение определяют на образцах кожи, резины при некотором заданном напряжении или после разрыва. Остаточное и упругое удлинение определяют на образцах кожи, резины при некотором заданном напряжении или после разрыва. Для определения остаточного удлинения после разрыва половинки исследуемого образца освобождают от зажимов и складывают на гладкой поверхности так, чтобы они плотно прилегали одна к другой в месте разрыва.

Слайд 29

Описание слайда:

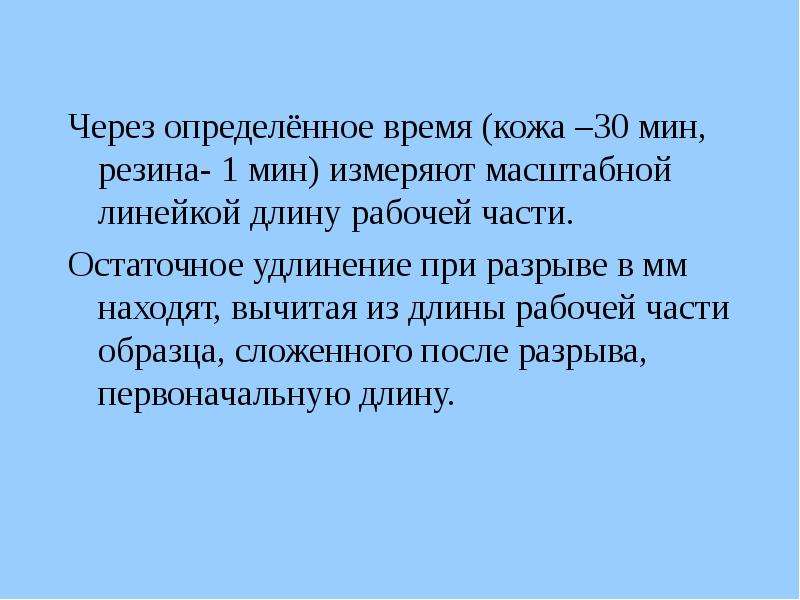

Через определённое время (кожа –30 мин, резина- 1 мин) измеряют масштабной линейкой длину рабочей части. Через определённое время (кожа –30 мин, резина- 1 мин) измеряют масштабной линейкой длину рабочей части. Остаточное удлинение при разрыве в мм находят, вычитая из длины рабочей части образца, сложенного после разрыва, первоначальную длину.

Слайд 30

Описание слайда:

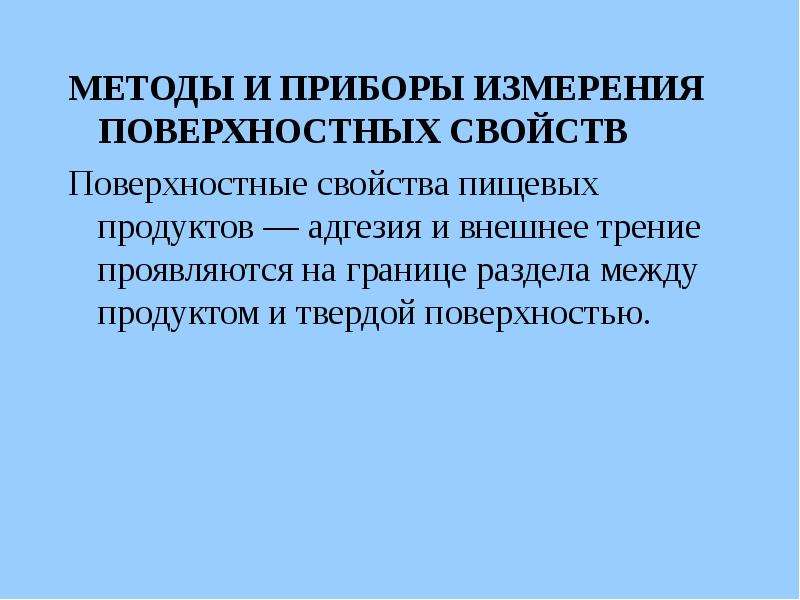

МЕТОДЫ И ПРИБОРЫ ИЗМЕРЕНИЯ ПОВЕРХНОСТНЫХ СВОЙСТВ МЕТОДЫ И ПРИБОРЫ ИЗМЕРЕНИЯ ПОВЕРХНОСТНЫХ СВОЙСТВ Поверхностные свойства пищевых продуктов — адгезия и внешнее трение проявляются на границе раздела между продуктом и твердой поверхностью.

Слайд 31

Описание слайда:

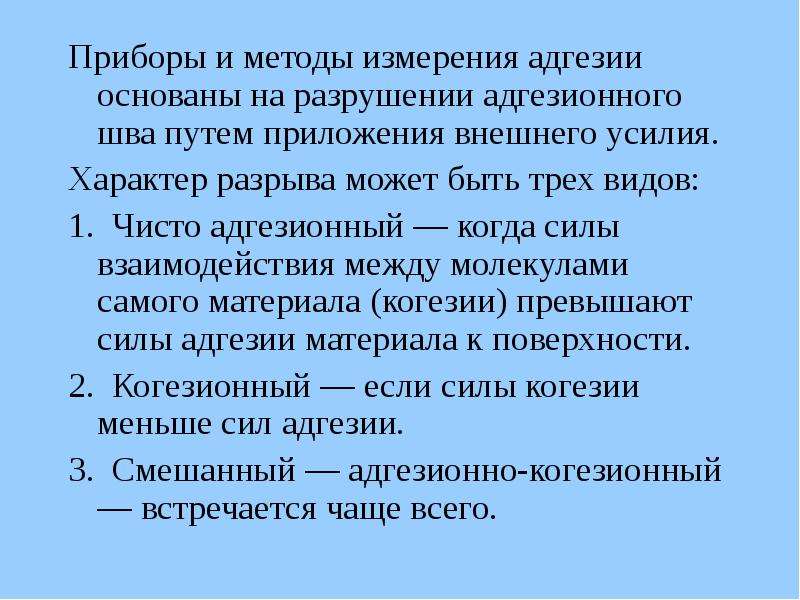

Приборы и методы измерения адгезии основаны на разрушении адгезионного шва путем приложения внешнего усилия. Приборы и методы измерения адгезии основаны на разрушении адгезионного шва путем приложения внешнего усилия. Характер разрыва может быть трех видов: 1. Чисто адгезионный — когда силы взаимодействия между молекулами самого материала (когезии) превышают силы адгезии материала к поверхности. 2. Когезионный — если силы когезии меньше сил адгезии. 3. Смешанный — адгезионно-когезионный — встречается чаще всего.

Слайд 32

Описание слайда:

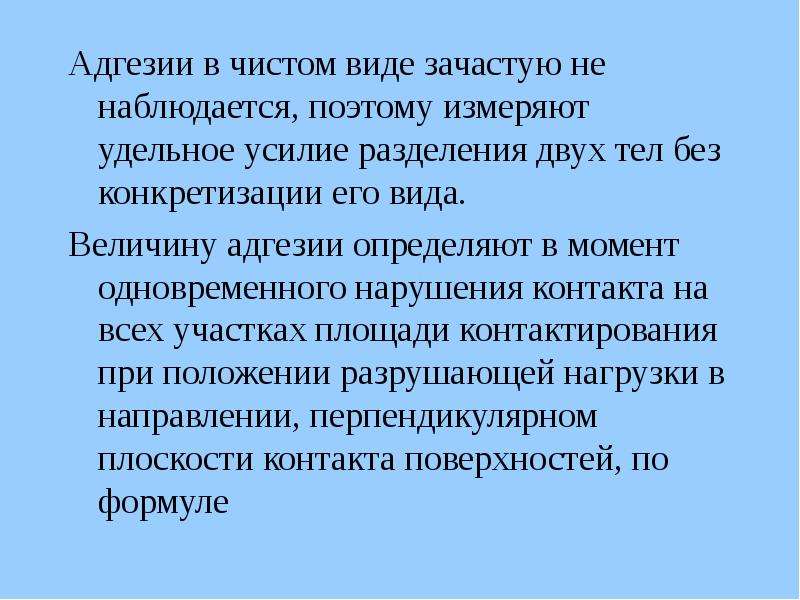

Адгезии в чистом виде зачастую не наблюдается, поэтому измеряют удельное усилие разделения двух тел без конкретизации его вида. Адгезии в чистом виде зачастую не наблюдается, поэтому измеряют удельное усилие разделения двух тел без конкретизации его вида. Величину адгезии определяют в момент одновременного нарушения контакта на всех участках площади контактирования при положении разрушающей нагрузки в направлении, перпендикулярном плоскости контакта поверхностей, по формуле

Слайд 33

Описание слайда:

где Р0 – адгезия (липкость), Па; Р – максимальное усилие отрыва, Н; F – площадь пластины, м2.

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

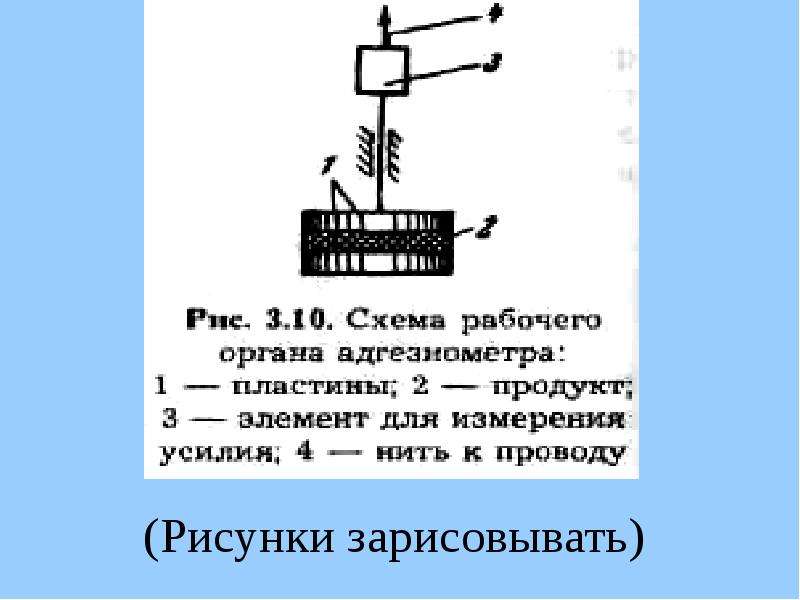

(Рисунки зарисовывать)

Слайд 36

Описание слайда:

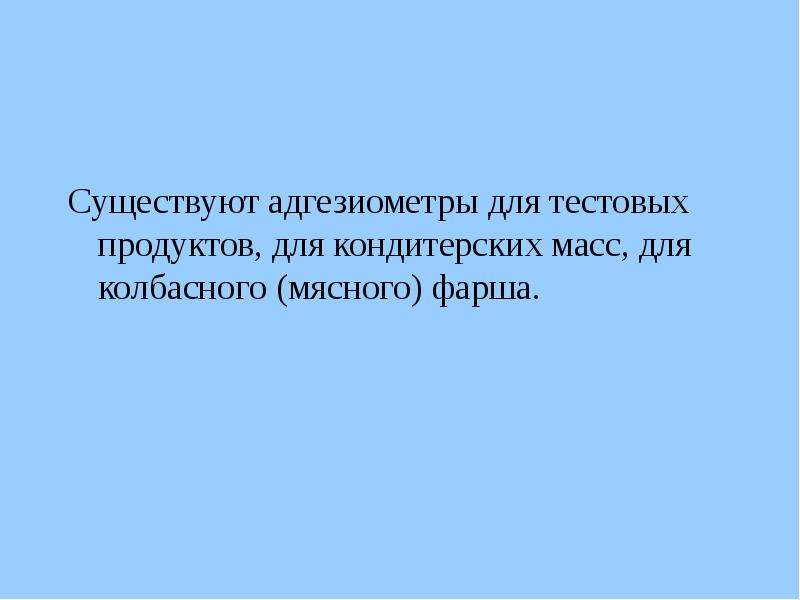

Существуют адгезиометры для тестовых продуктов, для кондитерских масс, для колбасного (мясного) фарша.

Слайд 37

Описание слайда:

МЕТОДЫ И ПРИБОРЫ ДЛЯ ОПРЕДЕЛЕНИЯ ОБЪЕМНЫХ СВОЙСТВ МЕТОДЫ И ПРИБОРЫ ДЛЯ ОПРЕДЕЛЕНИЯ ОБЪЕМНЫХ СВОЙСТВ В тех случаях, когда исследуемый материал обладает высокой вязкостью и значительной неоднородностью структуры, целесообразно определять его CMC по деформации растяжения или сжатия.

Слайд 38

Описание слайда:

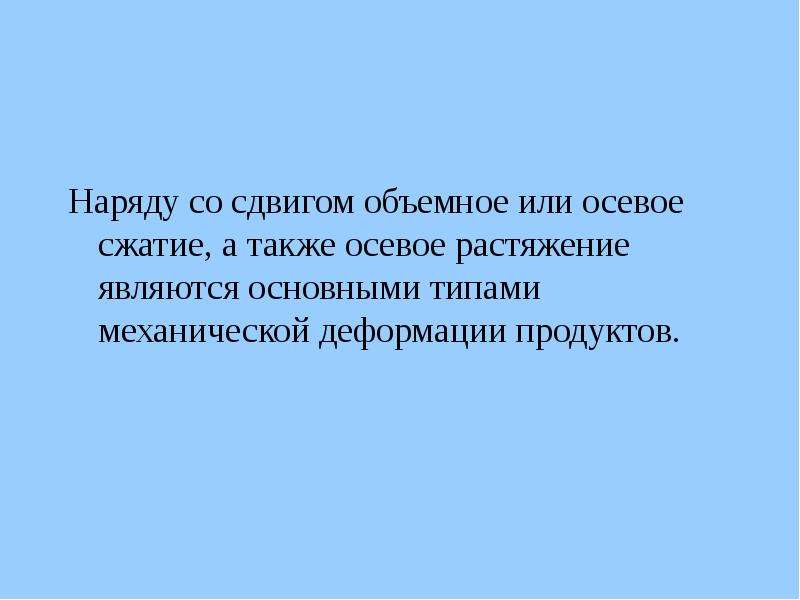

Наряду со сдвигом объемное или осевое сжатие, а также осевое растяжение являются основными типами механической деформации продуктов.

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

На указанных приборах можно определить упругую деформацию, модуль упругости сжатия, а также вязкость и предельное напряжение сдвига материала. На указанных приборах можно определить упругую деформацию, модуль упругости сжатия, а также вязкость и предельное напряжение сдвига материала. Деформация реализуется под действием постоянных грузов, либо при постоянной скорости движения пластины от электропривода.

Слайд 41

Описание слайда:

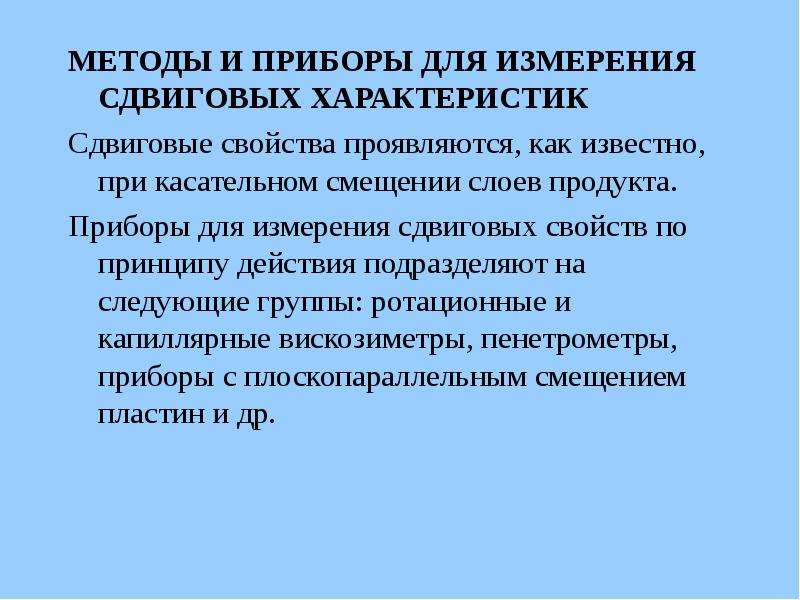

МЕТОДЫ И ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ СДВИГОВЫХ ХАРАКТЕРИСТИК МЕТОДЫ И ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ СДВИГОВЫХ ХАРАКТЕРИСТИК Сдвиговые свойства проявляются, как известно, при касательном смещении слоев продукта. Приборы для измерения сдвиговых свойств по принципу действия подразделяют на следующие группы: ротационные и капиллярные вискозиметры, пенетрометры, приборы с плоскопараллельным смещением пластин и др.

Слайд 42

Описание слайда:

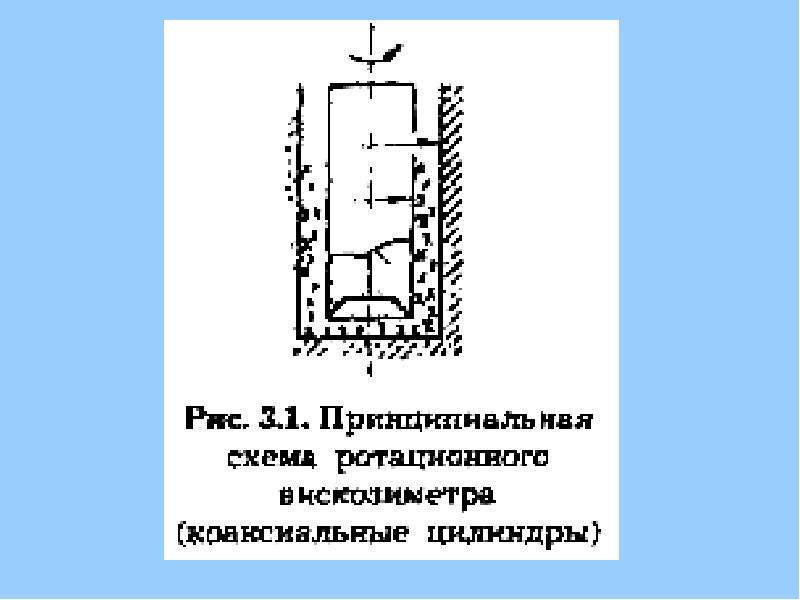

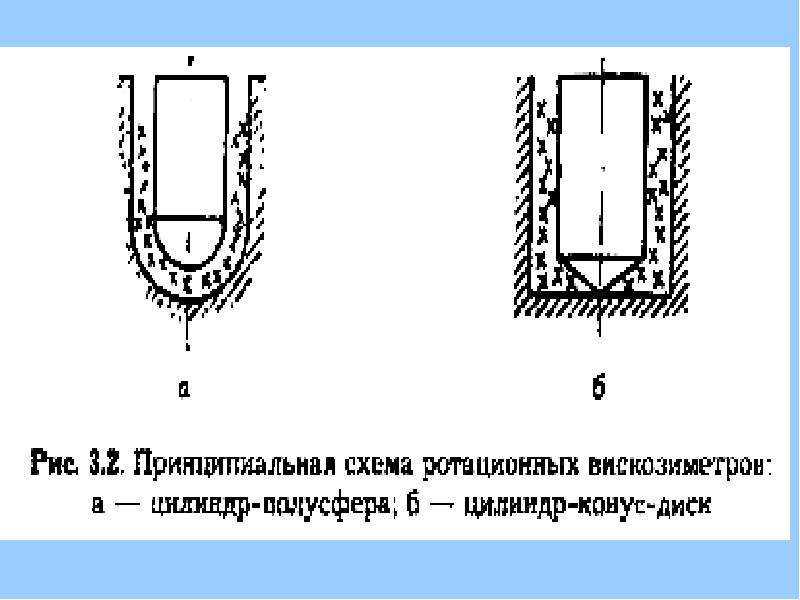

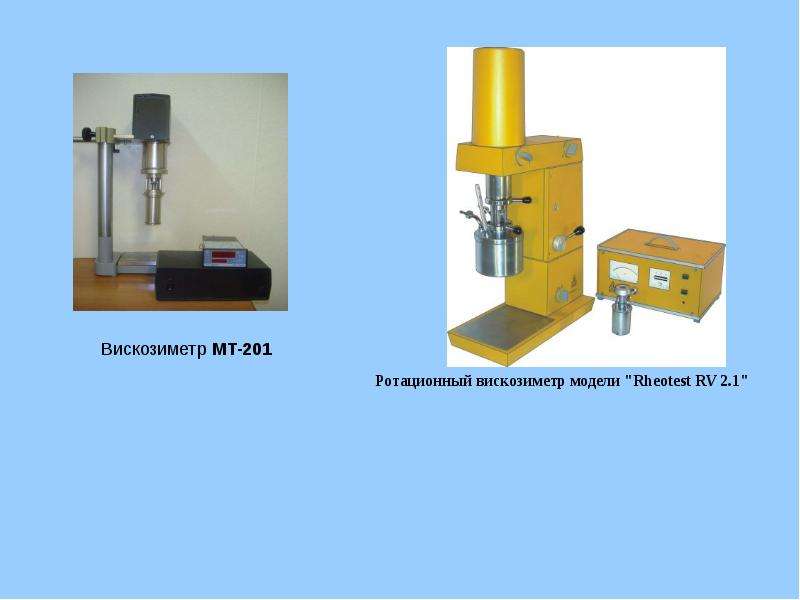

Ротационные вискозиметры Ротационные вискозиметры Наибольшее распространение в пищевой промышленности получили коаксиальноцилиндрические комбинированные поверхности для измерения характеристик вязких и пластично-вязких продуктов (мясной фарш, тесто, конфетные массы, помады).

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

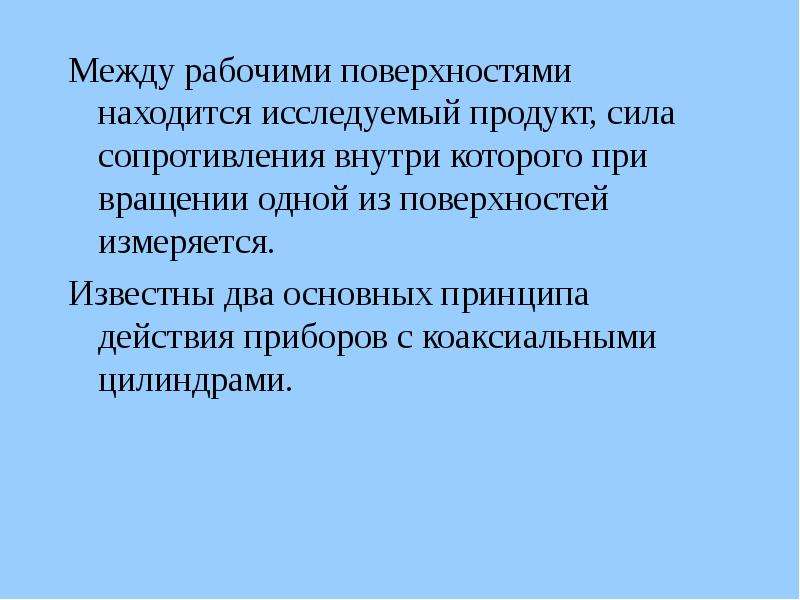

Между рабочими поверхностями находится исследуемый продукт, сила сопротивления внутри которого при вращении одной из поверхностей измеряется. Между рабочими поверхностями находится исследуемый продукт, сила сопротивления внутри которого при вращении одной из поверхностей измеряется. Известны два основных принципа действия приборов с коаксиальными цилиндрами.

Слайд 47

Описание слайда:

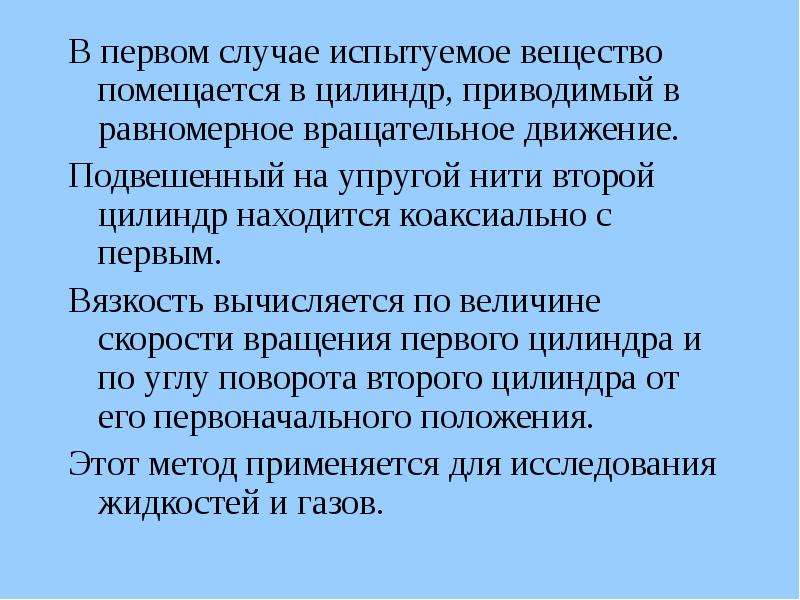

В первом случае испытуемое вещество помещается в цилиндр, приводимый в равномерное вращательное движение. В первом случае испытуемое вещество помещается в цилиндр, приводимый в равномерное вращательное движение. Подвешенный на упругой нити второй цилиндр находится коаксиально с первым. Вязкость вычисляется по величине скорости вращения первого цилиндра и по углу поворота второго цилиндра от его первоначального положения. Этот метод применяется для исследования жидкостей и газов.

Слайд 48

Описание слайда:

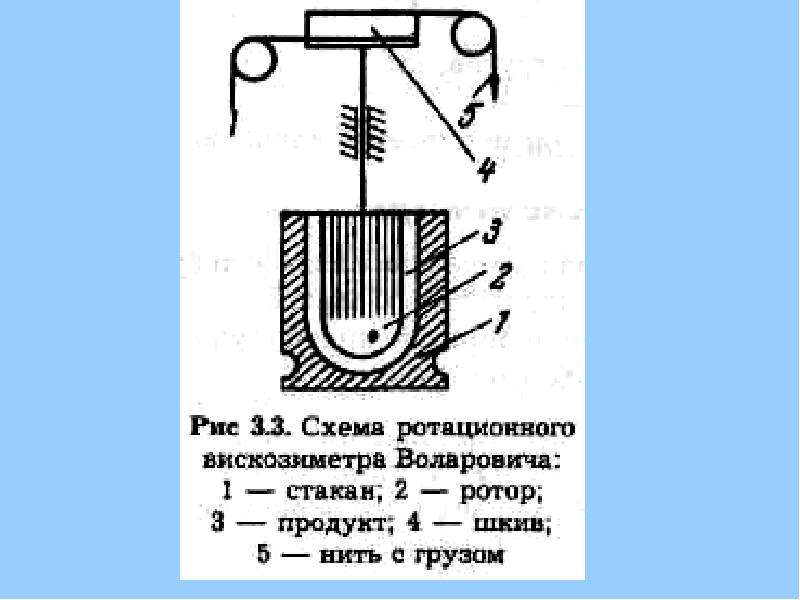

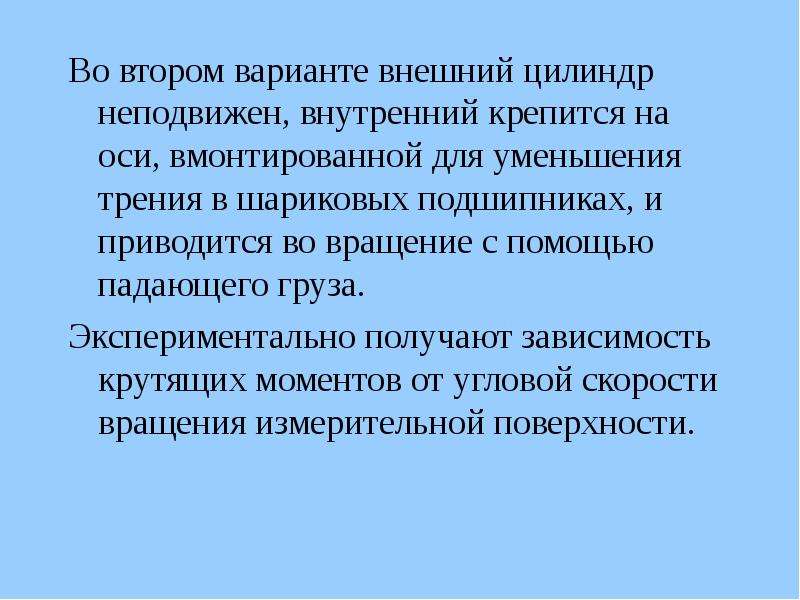

Во втором варианте внешний цилиндр неподвижен, внутренний крепится на оси, вмонтированной для уменьшения трения в шариковых подшипниках, и приводится во вращение с помощью падающего груза. Во втором варианте внешний цилиндр неподвижен, внутренний крепится на оси, вмонтированной для уменьшения трения в шариковых подшипниках, и приводится во вращение с помощью падающего груза. Экспериментально получают зависимость крутящих моментов от угловой скорости вращения измерительной поверхности.

Слайд 49

Описание слайда:

Капиллярные вискозиметры Капиллярные вискозиметры Эти приборы используются для определения вязкости бульона, топленых жиров, крови, растительных масел. Наибольшее распространение и применение получили вискозиметры Оствальда, Убеллоде.

Слайд 50

Описание слайда:

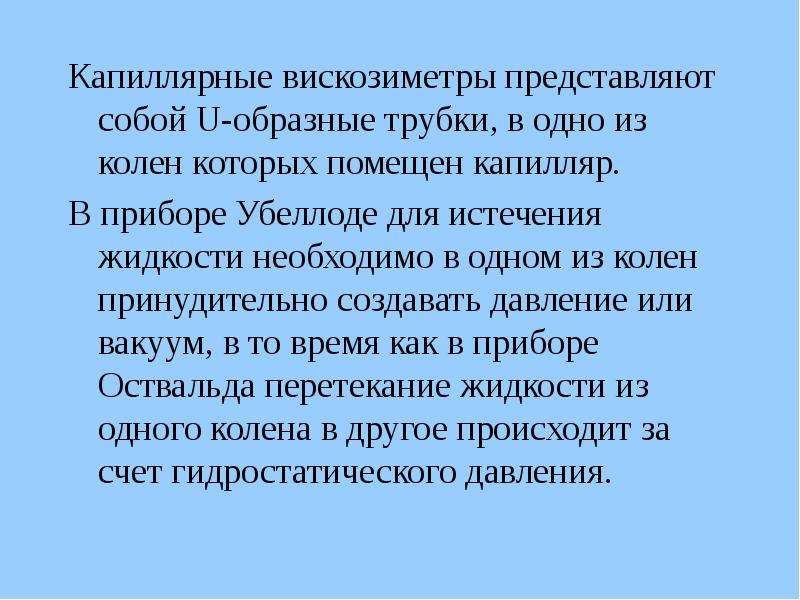

Капиллярные вискозиметры представляют собой U-образные трубки, в одно из колен которых помещен капилляр. Капиллярные вискозиметры представляют собой U-образные трубки, в одно из колен которых помещен капилляр. В приборе Убеллоде для истечения жидкости необходимо в одном из колен принудительно создавать давление или вакуум, в то время как в приборе Оствальда перетекание жидкости из одного колена в другое происходит за счет гидростатического давления.

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

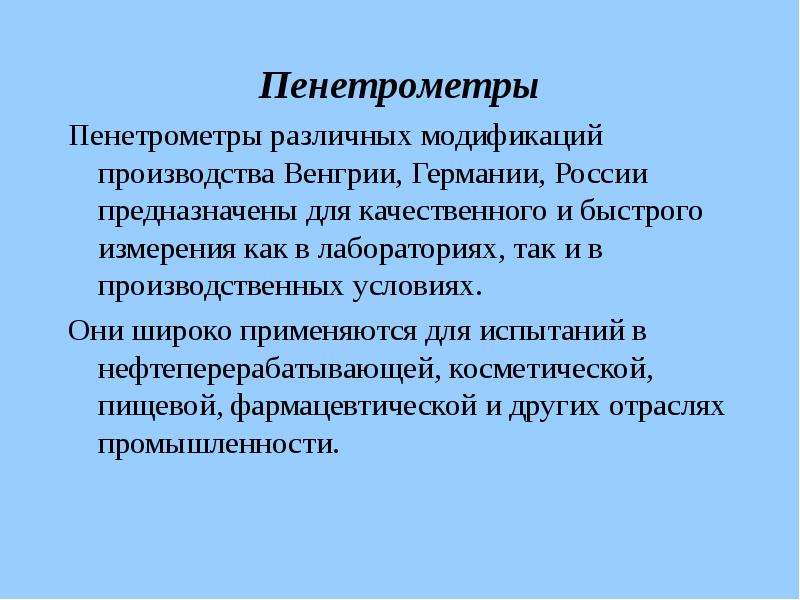

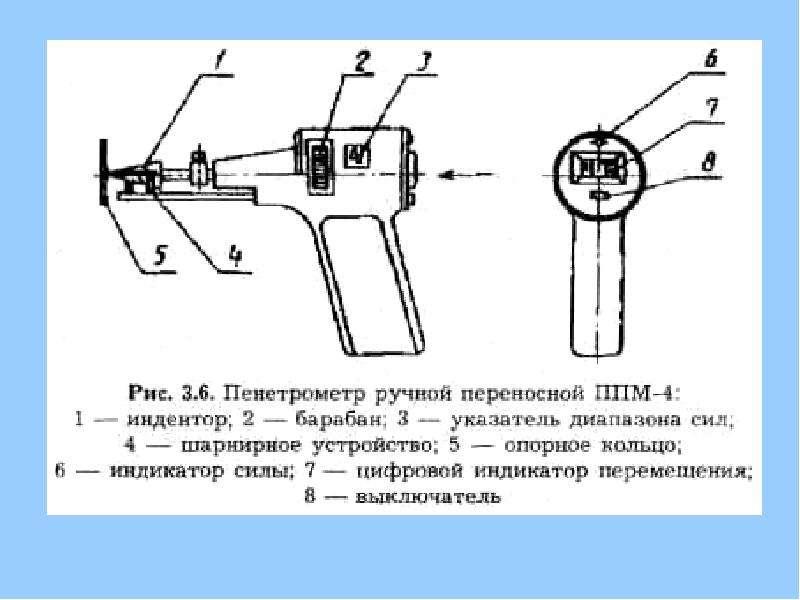

Пенетрометры Пенетрометры Пенетрометры различных модификаций производства Венгрии, Германии, России предназначены для качественного и быстрого измерения как в лабораториях, так и в производственных условиях. Они широко применяются для испытаний в нефтеперерабатывающей, косметической, пищевой, фармацевтической и других отраслях промышленности.

Слайд 53

Описание слайда:

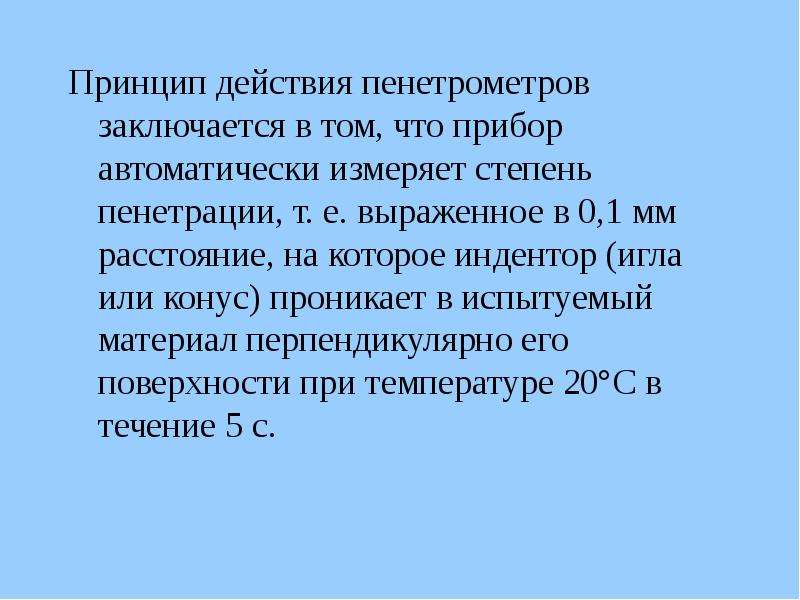

Принцип действия пенетрометров заключается в том, что прибор автоматически измеряет степень пенетрации, т. е. выраженное в 0,1 мм расстояние, на которое индентор (игла или конус) проникает в испытуемый материал перпендикулярно его поверхности при температуре 20°С в течение 5 с. Принцип действия пенетрометров заключается в том, что прибор автоматически измеряет степень пенетрации, т. е. выраженное в 0,1 мм расстояние, на которое индентор (игла или конус) проникает в испытуемый материал перпендикулярно его поверхности при температуре 20°С в течение 5 с.

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

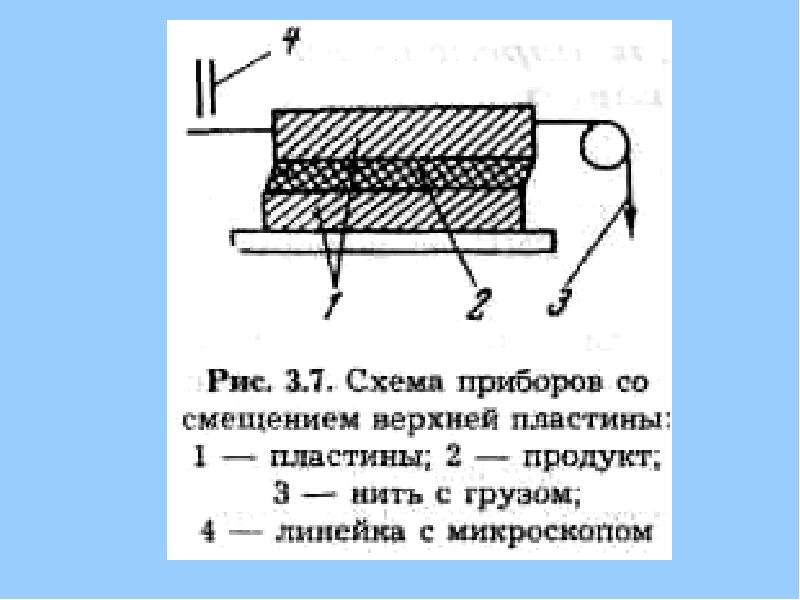

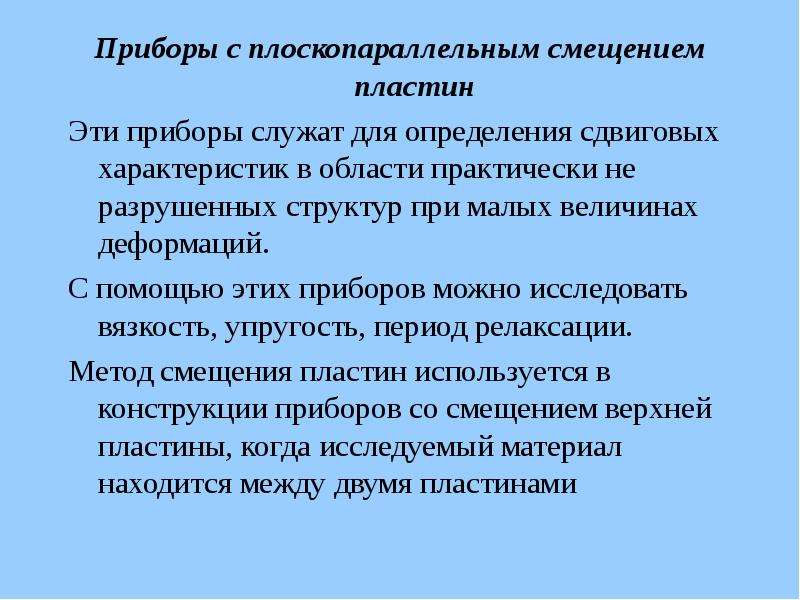

Приборы с плоскопараллельным смещением пластин Приборы с плоскопараллельным смещением пластин Эти приборы служат для определения сдвиговых характеристик в области практически не разрушенных структур при малых величинах деформаций. С помощью этих приборов можно исследовать вязкость, упругость, период релаксации. Метод смещения пластин используется в конструкции приборов со смещением верхней пластины, когда исследуемый материал находится между двумя пластинами
