Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

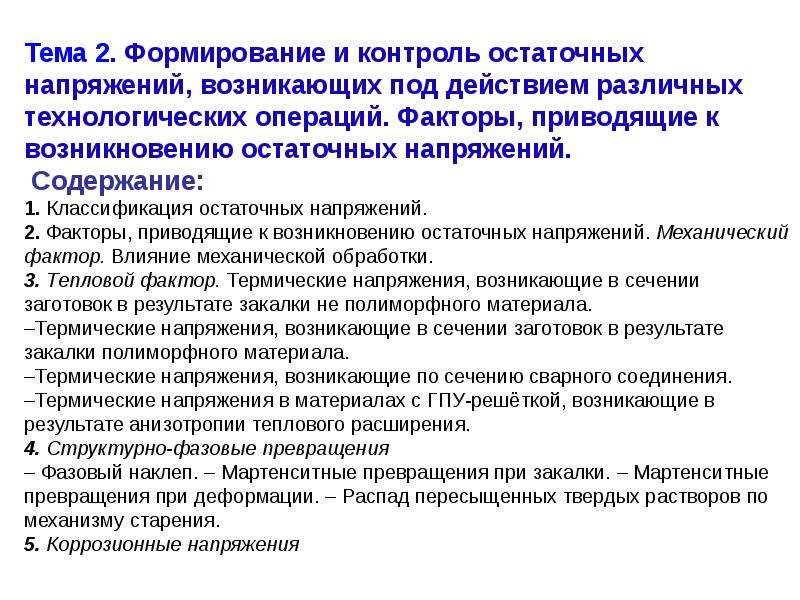

Тема 2. Формирование и контроль остаточных напряжений, возникающих под действием различных технологических операций. Факторы, приводящие к возникновению остаточных напряжений. Содержание: 1. Классификация остаточных напряжений. 2. Факторы, приводящие к возникновению остаточных напряжений. Механический фактор. Влияние механической обработки. 3. Тепловой фактор. Термические напряжения, возникающие в сечении заготовок в результате закалки не полиморфного материала. –Термические напряжения, возникающие в сечении заготовок в результате закалки полиморфного материала. –Термические напряжения, возникающие по сечению сварного соединения. –Термические напряжения в материалах с ГПУ-решёткой, возникающие в результате анизотропии теплового расширения. 4. Структурно-фазовые превращения – Фазовый наклеп. – Мартенситные превращения при закалки. – Мартенситные превращения при деформации. – Распад пересыщенных твердых растворов по механизму старения. 5. Коррозионные напряжения

Слайд 3

Описание слайда:

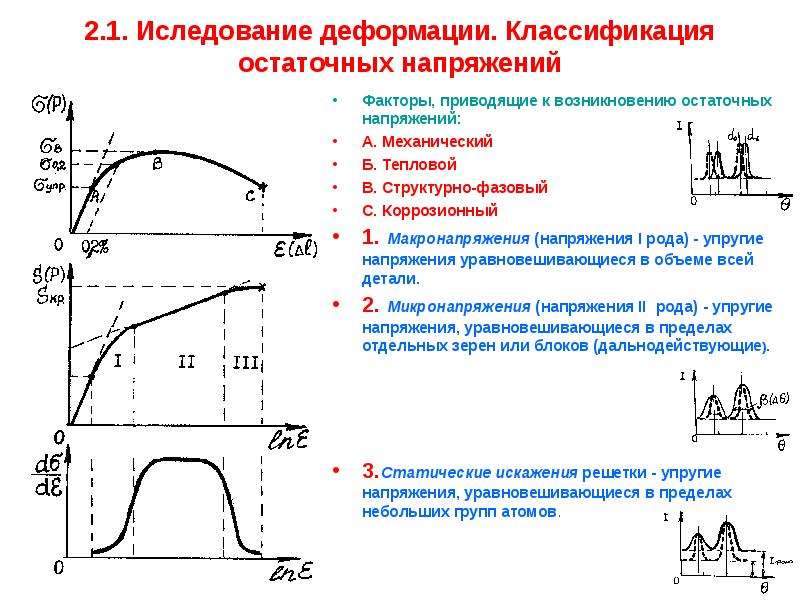

2.1. Иследование деформации. Классификация остаточных напряжений Факторы, приводящие к возникновению остаточных напряжений: А. Механический Б. Тепловой В. Структурно-фазовый С. Коррозионный 1. Макронапряжения (напряжения I рода) - упругие напряжения уравновешивающиеся в объеме всей детали. 2. Микронапряжения (напряжения II рода) - упругие напряжения, уравновешивающиеся в пределах отдельных зерен или блоков (дальнодействующие). 3.Статические искажения решетки - упругие напряжения, уравновешивающиеся в пределах небольших групп атомов.

Слайд 4

Описание слайда:

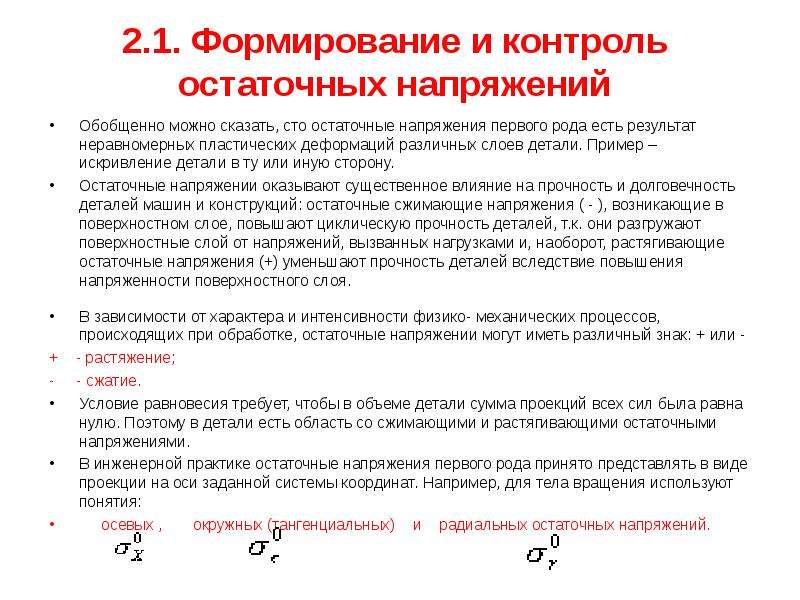

2.1. Формирование и контроль остаточных напряжений Обобщенно можно сказать, сто остаточные напряжения первого рода есть результат неравномерных пластических деформаций различных слоев детали. Пример – искривление детали в ту или иную сторону. Остаточные напряжении оказывают существенное влияние на прочность и долговечность деталей машин и конструкций: остаточные сжимающие напряжения ( - ), возникающие в поверхностном слое, повышают циклическую прочность деталей, т.к. они разгружают поверхностные слой от напряжений, вызванных нагрузками и, наоборот, растягивающие остаточные напряжения (+) уменьшают прочность деталей вследствие повышения напряженности поверхностного слоя. В зависимости от характера и интенсивности физико- механических процессов, происходящих при обработке, остаточные напряжении могут иметь различный знак: + или - + - растяжение; - - сжатие. Условие равновесия требует, чтобы в объеме детали сумма проекций всех сил была равна нулю. Поэтому в детали есть область со сжимающими и растягивающими остаточными напряжениями. В инженерной практике остаточные напряжения первого рода принято представлять в виде проекции на оси заданной системы координат. Например, для тела вращения используют понятия: осевых , окружных (тангенциальных) и радиальных остаточных напряжений.

Слайд 5

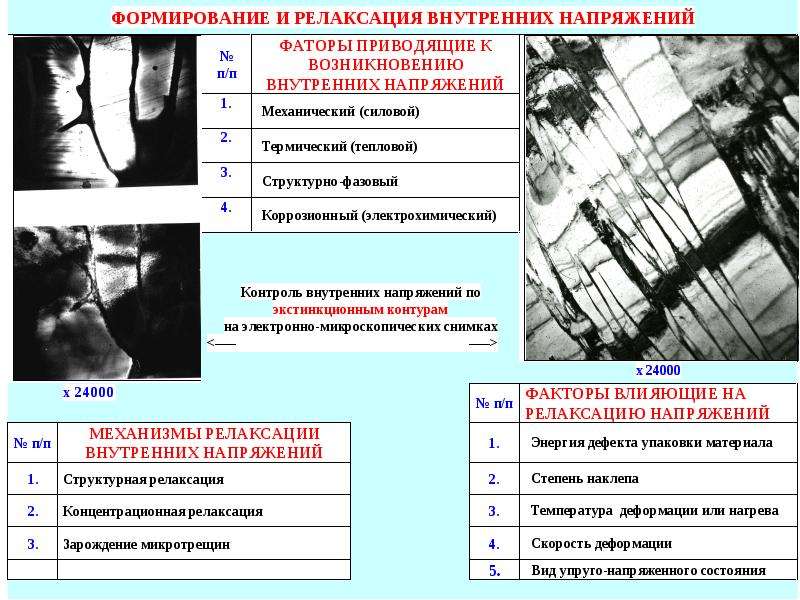

Описание слайда:

Слайд 6

Описание слайда:

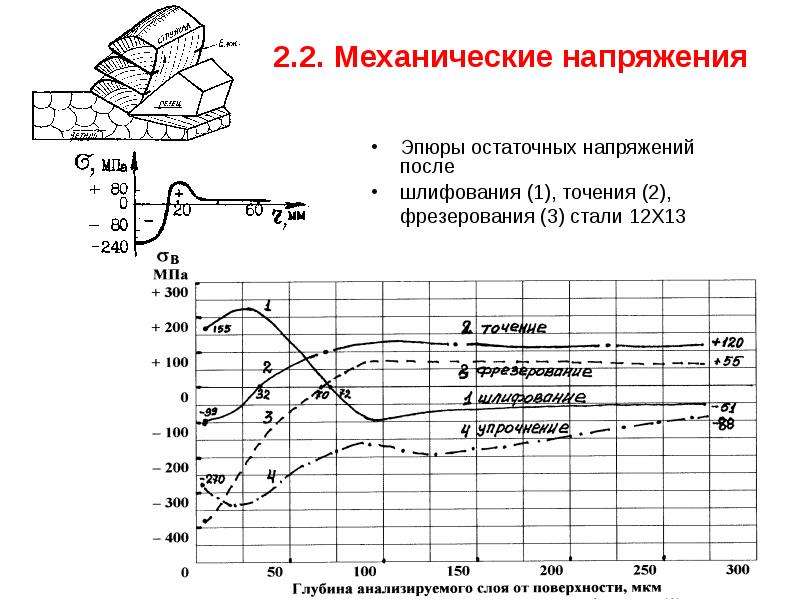

2.2. Механические напряжения Эпюры остаточных напряжений после шлифования (1), точения (2), фрезерования (3) стали 12Х13

Слайд 7

Описание слайда:

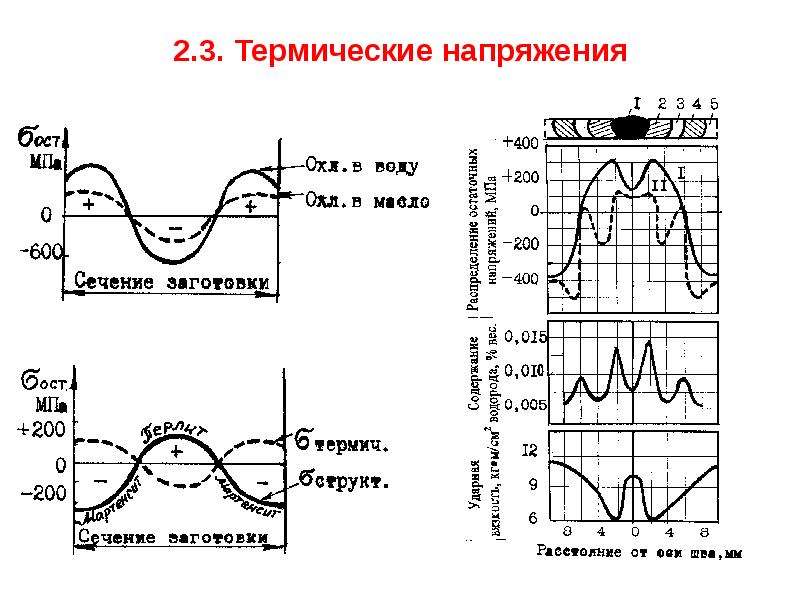

2.3. Термические напряжения

Слайд 8

Описание слайда:

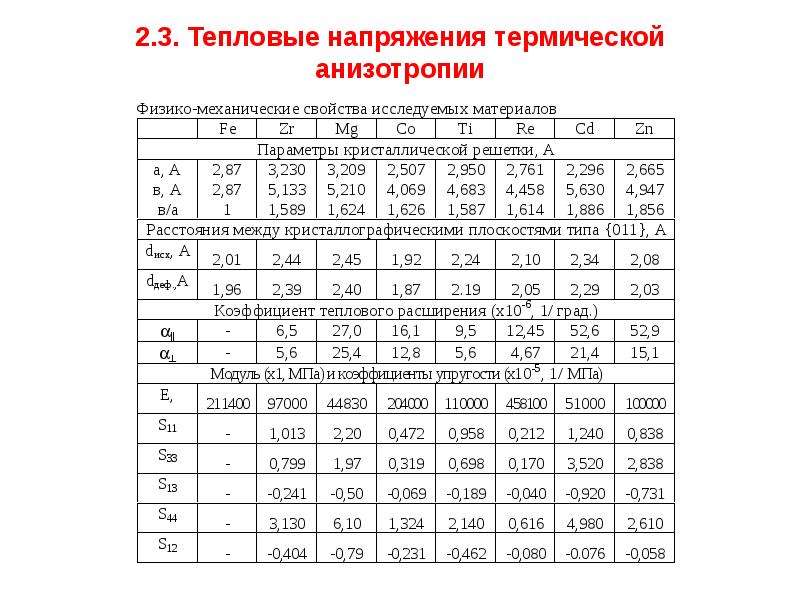

2.3. Тепловые напряжения термической анизотропии

Слайд 9

Описание слайда:

2.3. Тепловые напряжения термической анизотропии (|| ) [cos2  cos2(+)]___________________ S11[sin4+sin4(+)]+S33[cos4+cos4(+)]+(2S13+S44)[cos2sin2+cos2 (+)sin2(+)]

Слайд 10

Описание слайда:

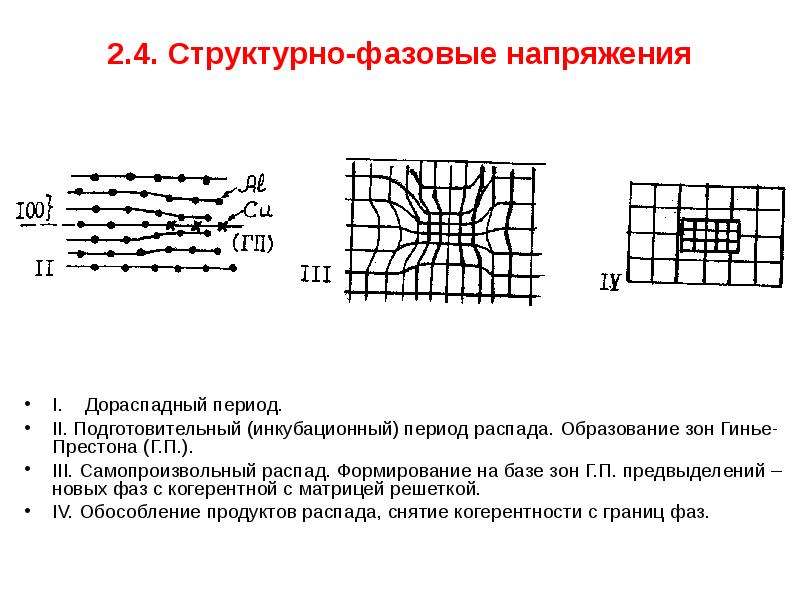

2.4. Структурно-фазовые напряжения I. Дораспадный период. II. Подготовительный (инкубационный) период распада. Образование зон Гинье-Престона (Г.П.). III. Самопроизвольный распад. Формирование на базе зон Г.П. предвыделений – новых фаз с когерентной с матрицей решеткой. IV. Обособление продуктов распада, снятие когерентности с границ фаз.

Слайд 11

Описание слайда:

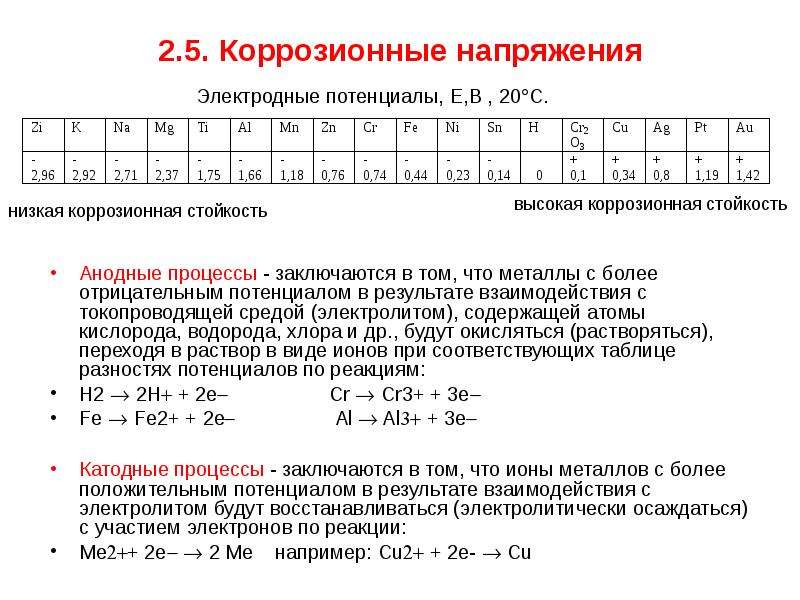

2.5. Коррозионные напряжения Анодные процессы - заключаются в том, что металлы с более отрицательным потенциалом в результате взаимодействия с токопроводящей средой (электролитом), содержащей атомы кислорода, водорода, хлора и др., будут окисляться (растворяться), переходя в раствор в виде ионов при соответствующих таблице разностях потенциалов по реакциям: H2  2H + 2e Cr  Cr3+ + 3e Fe  Fe2+ + 2e Al  Al + 3e Катодные процессы - заключаются в том, что ионы металлов с более положительным потенциалом в результате взаимодействия с электролитом будут восстанавливаться (электролитически осаждаться) с участием электронов по реакции: Ме+ 2е  2 Ме например: Cu + 2e-  Cu
