Слайд 1

Описание слайда:

Лекция 19 Оптические измерения

Слайд 2

Описание слайда:

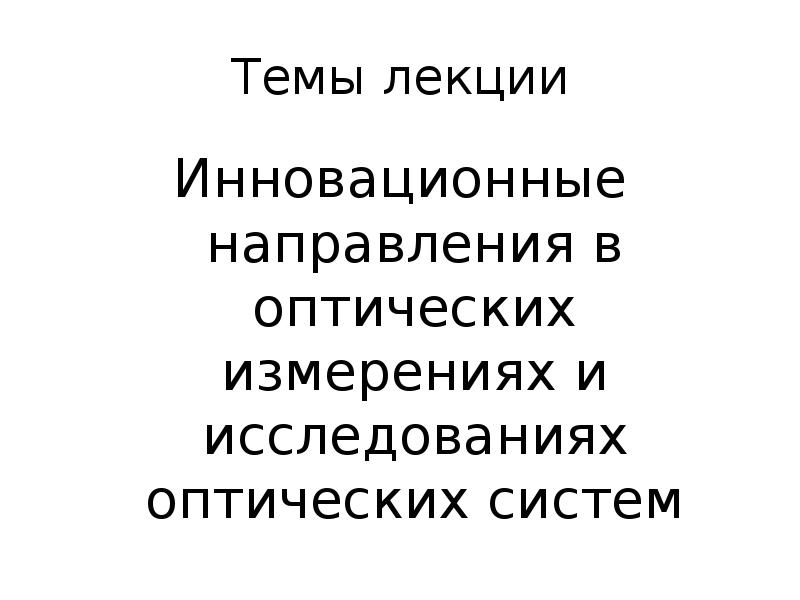

Темы лекции Инновационные направления в оптических измерениях и исследованиях оптических систем

Слайд 3

Описание слайда:

Основные направления Расширение диапазона длин волн в рентген и терагерцовый (миллиметровый) диапазон Использование возможностей компьютерной обработки данных Разработка специализированных приборов Использование новых физических принципов (преодоление дифракционного предела)

Слайд 4

Описание слайда:

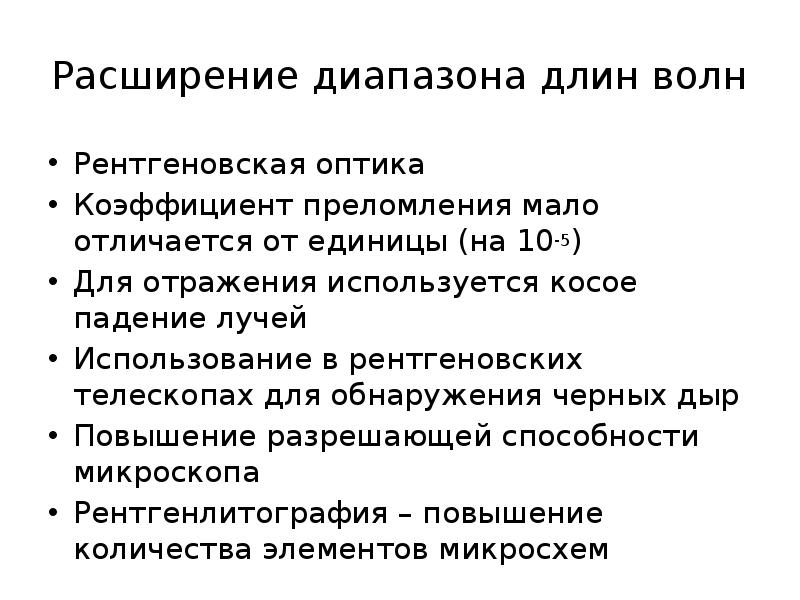

Расширение диапазона длин волн Рентгеновская оптика Коэффициент преломления мало отличается от единицы (на 10-5) Для отражения используется косое падение лучей Использование в рентгеновских телескопах для обнаружения черных дыр Повышение разрешающей способности микроскопа Рентгенлитография – повышение количества элементов микросхем

Слайд 5

Описание слайда:

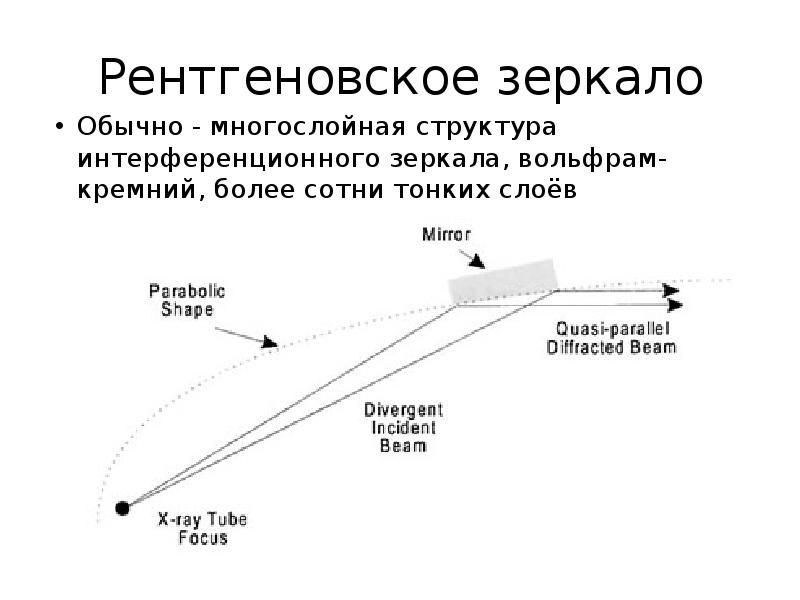

Рентгеновское зеркало Обычно - многослойная структура интерференционного зеркала, вольфрам-кремний, более сотни тонких слоёв

Слайд 6

Описание слайда:

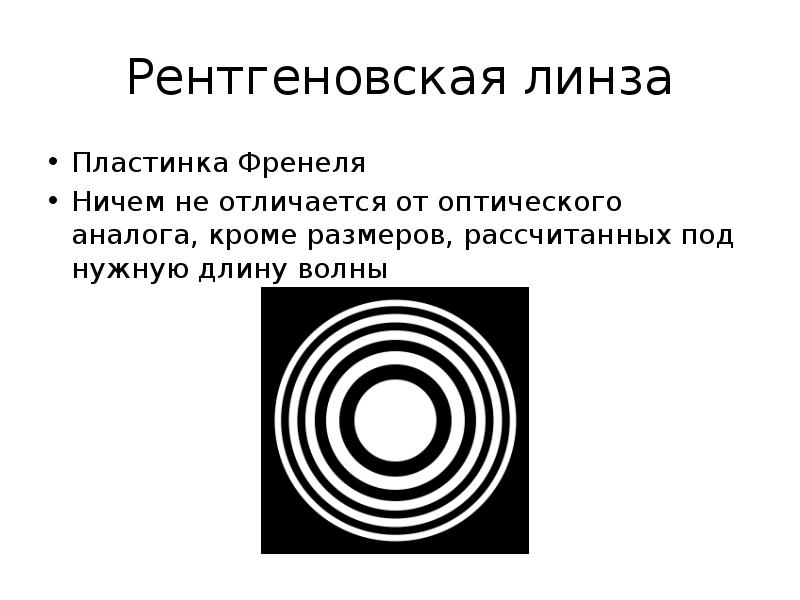

Рентгеновская линза Пластинка Френеля Ничем не отличается от оптического аналога, кроме размеров, рассчитанных под нужную длину волны

Слайд 7

Описание слайда:

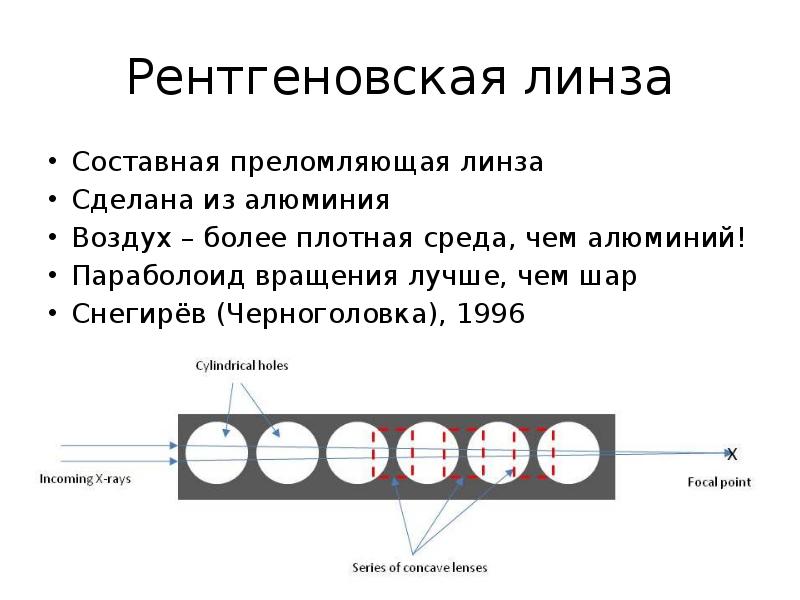

Рентгеновская линза Составная преломляющая линза Сделана из алюминия Воздух – более плотная среда, чем алюминий! Параболоид вращения лучше, чем шар Снегирёв (Черноголовка), 1996

Слайд 8

Описание слайда:

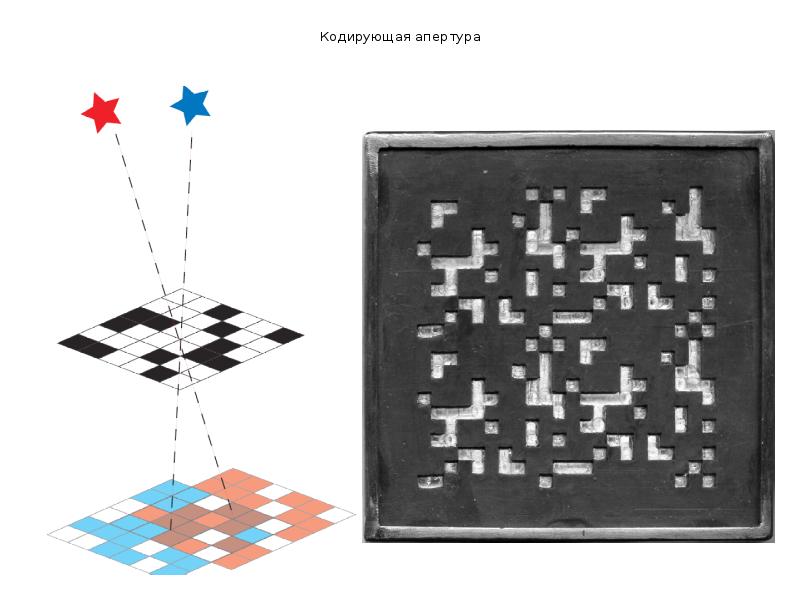

Кодирующая апертура

Слайд 9

Описание слайда:

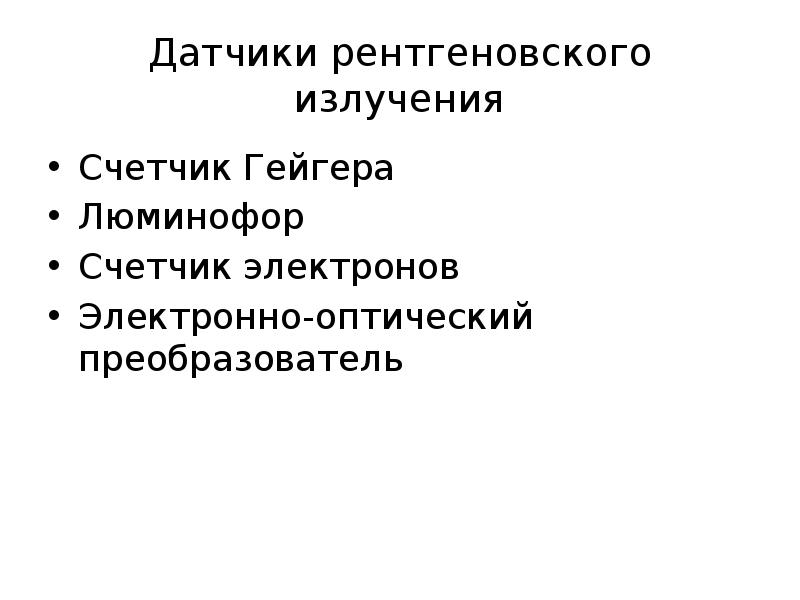

Датчики рентгеновского излучения Счетчик Гейгера Люминофор Счетчик электронов Электронно-оптический преобразователь

Слайд 10

Описание слайда:

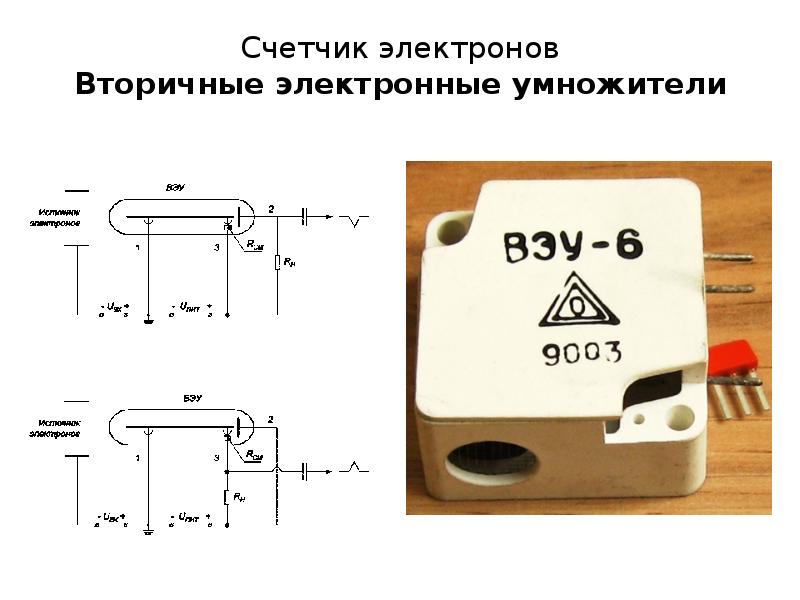

Счетчик электронов Вторичные электронные умножители

Слайд 11

Описание слайда:

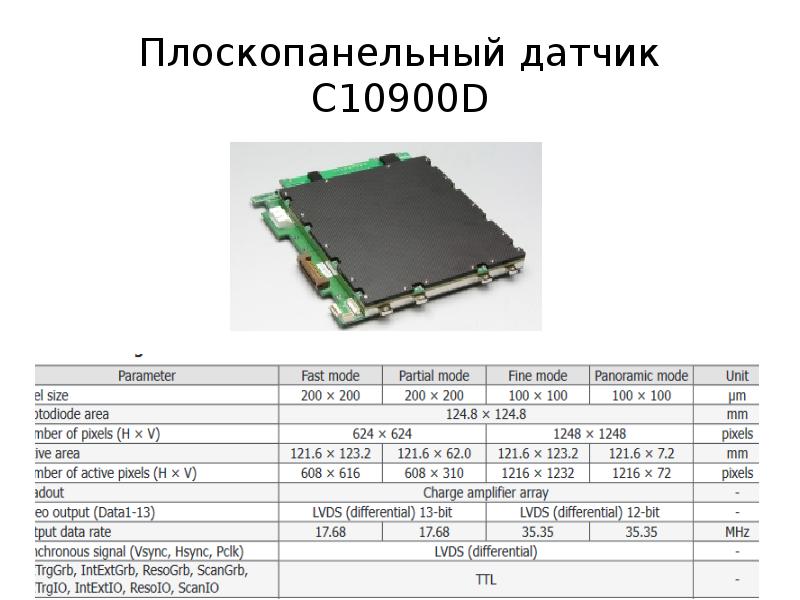

Плоскопанельный датчик C10900D

Слайд 12

Описание слайда:

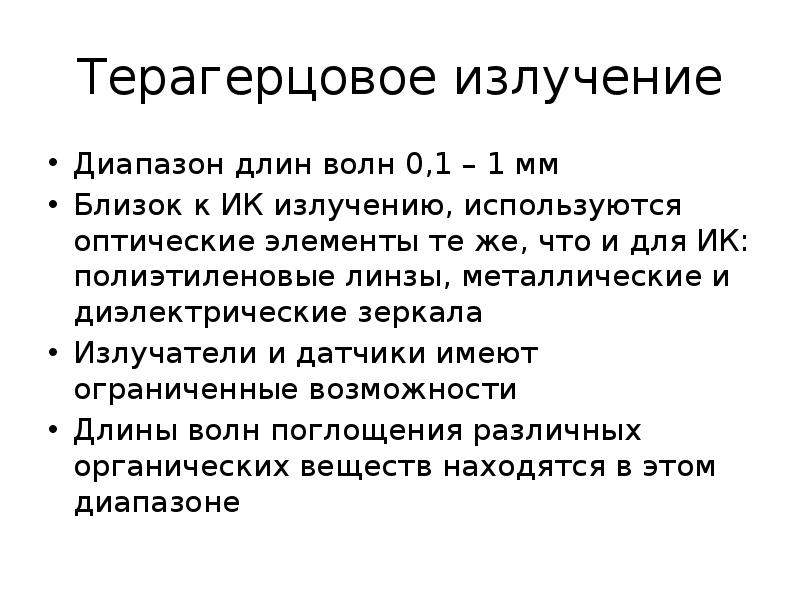

Терагерцовое излучение Диапазон длин волн 0,1 – 1 мм Близок к ИК излучению, используются оптические элементы те же, что и для ИК: полиэтиленовые линзы, металлические и диэлектрические зеркала Излучатели и датчики имеют ограниченные возможности Длины волн поглощения различных органических веществ находятся в этом диапазоне

Слайд 13

Описание слайда:

Излучатели ТГц диапазона Оптические – фемтосекундный лазер + нелинейный кристалл Электронные – лампа обратной волны

Слайд 14

Описание слайда:

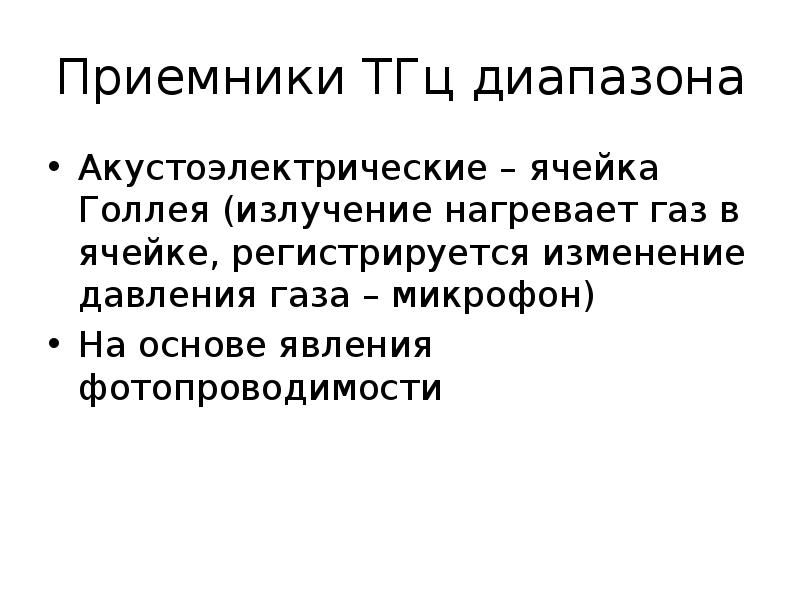

Приемники ТГц диапазона Акустоэлектрические – ячейка Голлея (излучение нагревает газ в ячейке, регистрируется изменение давления газа – микрофон) На основе явления фотопроводимости

Слайд 15

Описание слайда:

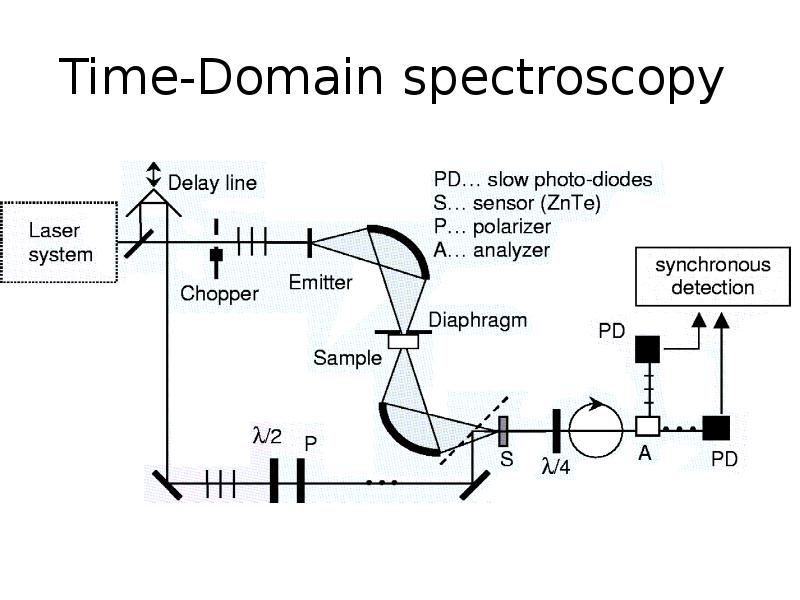

Time-Domain spectroscopy

Слайд 16

Описание слайда:

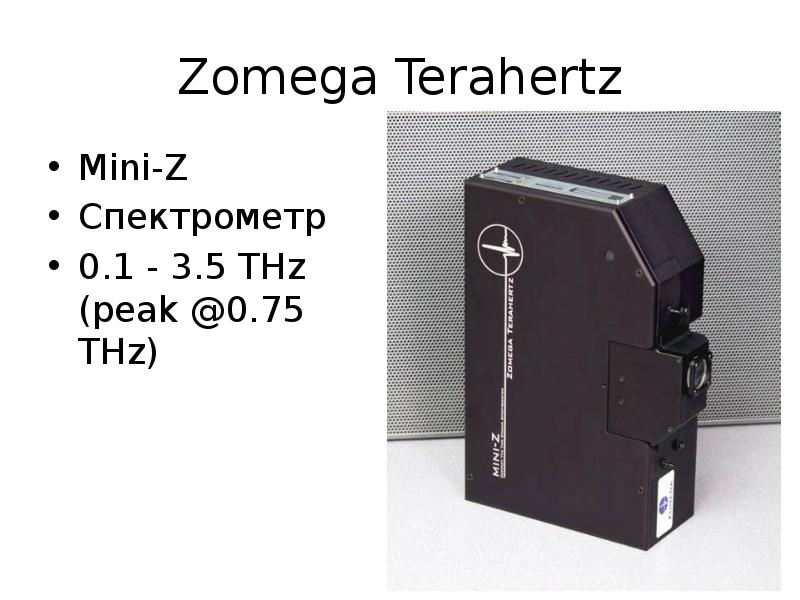

Zomega Terahertz Mini-Z Спектрометр 0.1 - 3.5 THz (peak @0.75 THz)

Слайд 17

Описание слайда:

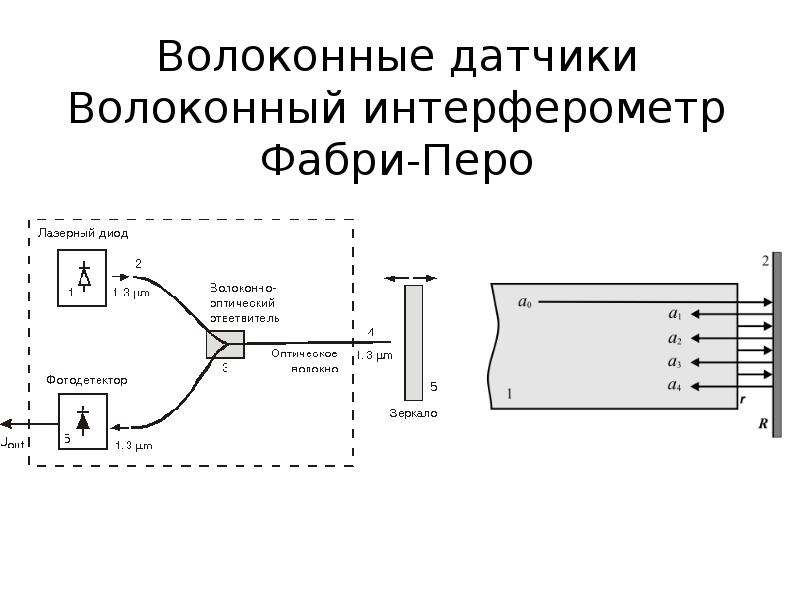

Волоконные датчики Волоконный интерферометр Фабри-Перо

Слайд 18

Описание слайда:

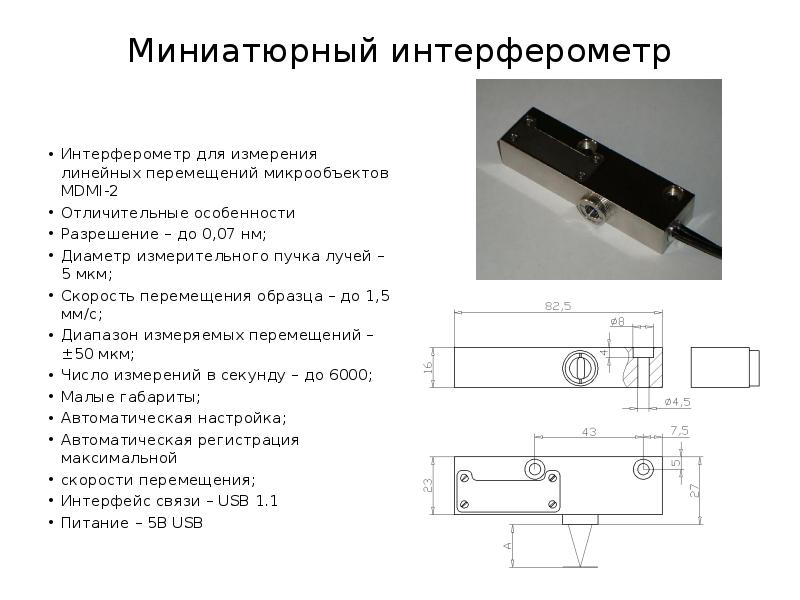

Миниатюрный интерферометр Интерферометр для измерения линейных перемещений микрообъектов MDMI-2 Отличительные особенности Разрешение – до 0,07 нм; Диаметр измерительного пучка лучей – 5 мкм; Скорость перемещения образца – до 1,5 мм/c; Диапазон измеряемых перемещений – ±50 мкм; Число измерений в секунду – до 6000; Малые габариты; Автоматическая настройка; Автоматическая регистрация максимальной скорости перемещения; Интерфейс связи – USB 1.1 Питание – 5В USB

Слайд 19

Описание слайда:

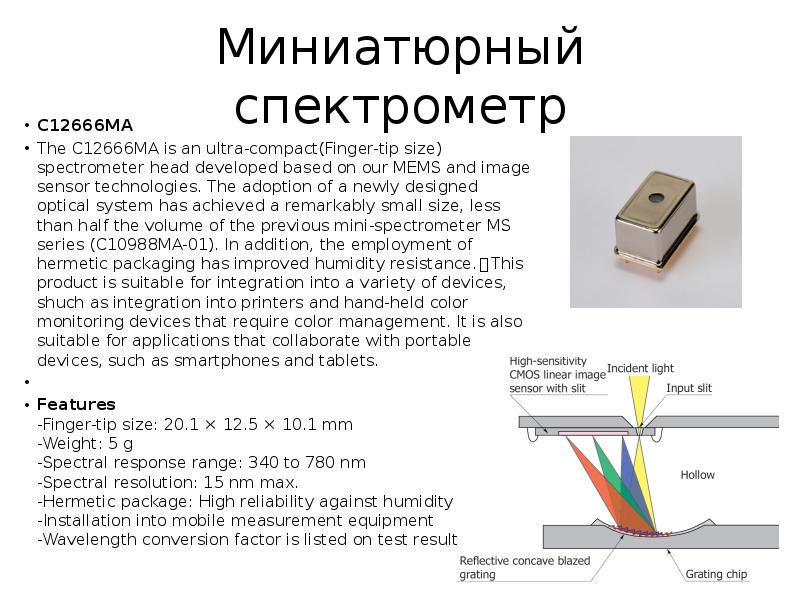

Миниатюрный спектрометр C12666MA The C12666MA is an ultra-compact(Finger-tip size) spectrometer head developed based on our MEMS and image sensor technologies. The adoption of a newly designed optical system has achieved a remarkably small size, less than half the volume of the previous mini-spectrometer MS series (C10988MA-01). In addition, the employment of hermetic packaging has improved humidity resistance.　This product is suitable for integration into a variety of devices, shuch as integration into printers and hand-held color monitoring devices that require color management. It is also suitable for applications that collaborate with portable devices, such as smartphones and tablets. Features -Finger-tip size: 20.1 × 12.5 × 10.1 mm -Weight: 5 g -Spectral response range: 340 to 780 nm -Spectral resolution: 15 nm max. -Hermetic package: High reliability against humidity -Installation into mobile measurement equipment -Wavelength conversion factor is listed on test result sheet.

Слайд 20

Описание слайда:

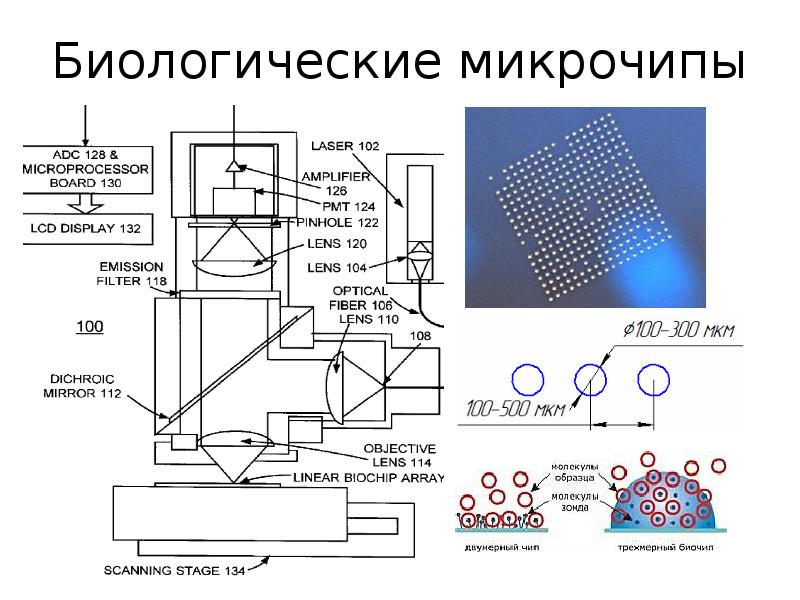

Биологические микрочипы

Слайд 21

Описание слайда:

Использование готовых устройств с КМОП матрицами Люминесцентный фотометр на базе мобильного телефона

Слайд 22

Описание слайда:

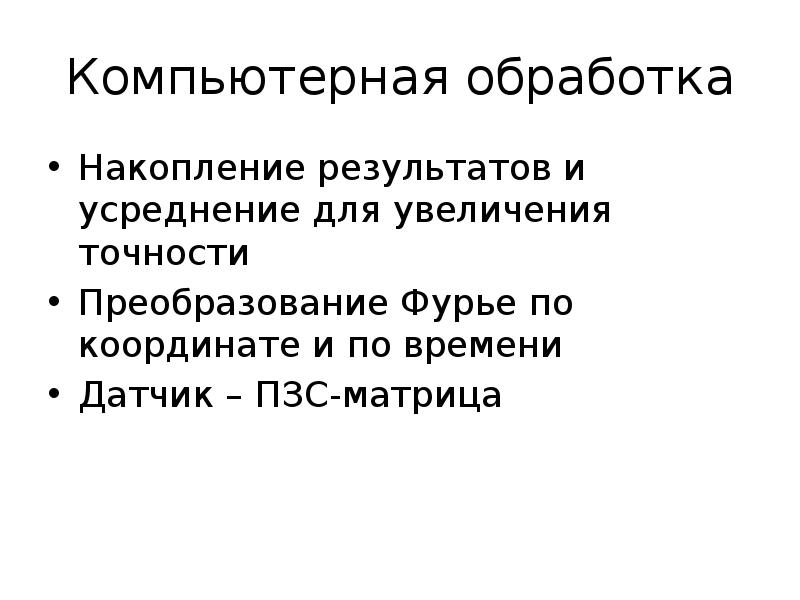

Компьютерная обработка Накопление результатов и усреднение для увеличения точности Преобразование Фурье по координате и по времени Датчик – ПЗС-матрица

Слайд 23

Описание слайда:

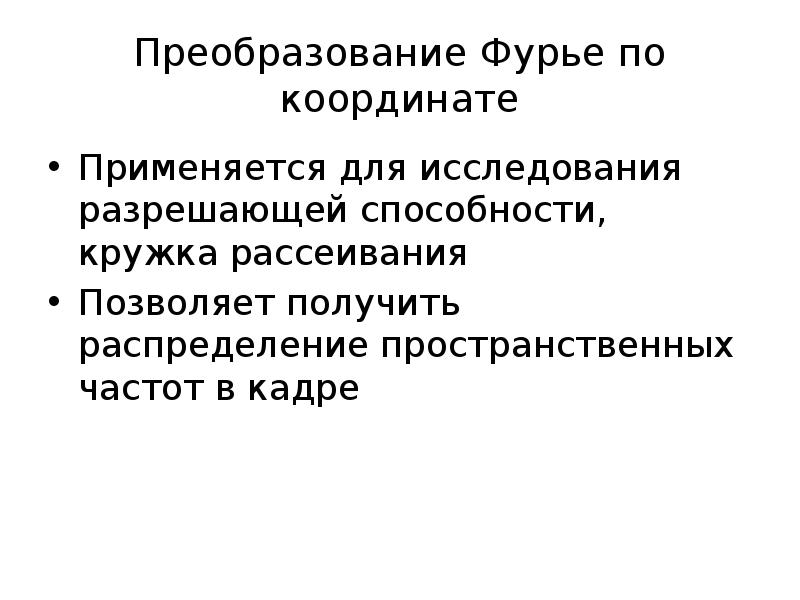

Преобразование Фурье по координате Применяется для исследования разрешающей способности, кружка рассеивания Позволяет получить распределение пространственных частот в кадре

Слайд 24

Описание слайда:

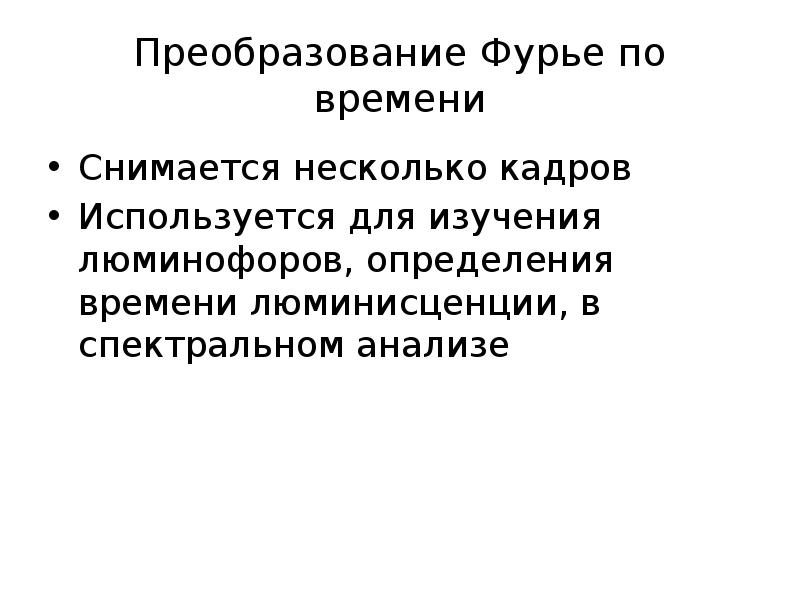

Преобразование Фурье по времени Снимается несколько кадров Используется для изучения люминофоров, определения времени люминисценции, в спектральном анализе

Слайд 25

Описание слайда:

Микроскопия с разрешением выше дифракционного предела Ближнепольная оптическая микроскопия Конфокальная Отличительная особенность – разрешающая способность зависит от размеров малого отверстия или малого волновода (зонда), размеры которого меньше длины волны

Слайд 26

Описание слайда:

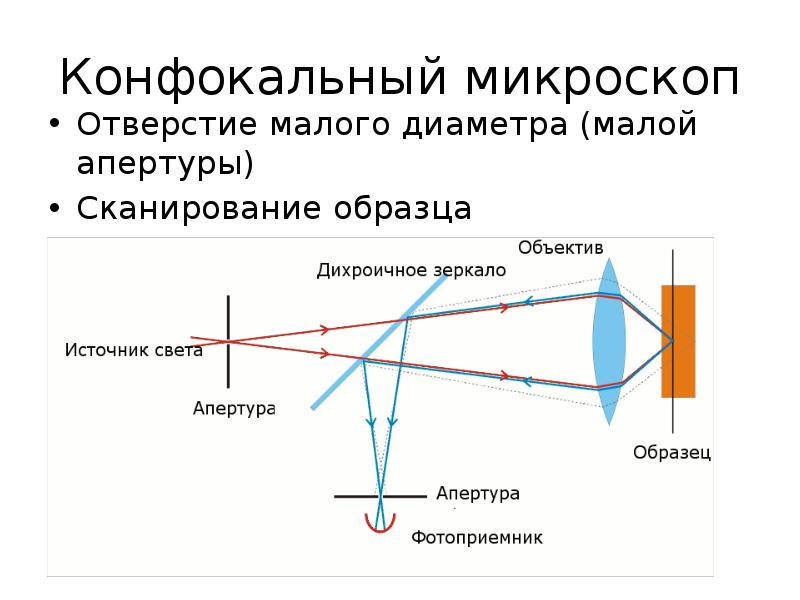

Конфокальный микроскоп Отверстие малого диаметра (малой апертуры) Сканирование образца

Слайд 27

Описание слайда:

Ближнепольная оптическая микроскопия Зонд малого размера – отверстие в несколько нм.

Слайд 28

Описание слайда:

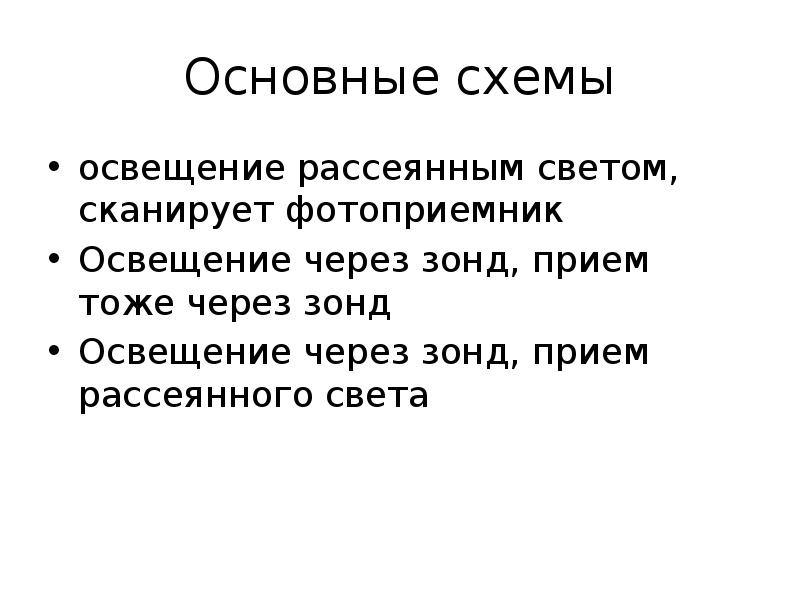

Основные схемы освещение рассеянным светом, сканирует фотоприемник Освещение через зонд, прием тоже через зонд Освещение через зонд, прием рассеянного света
