Слайд 1

Описание слайда:

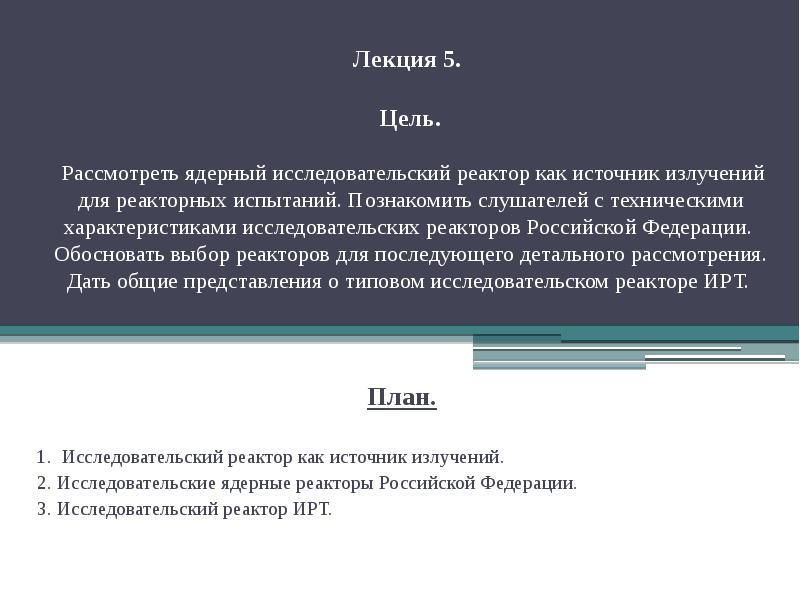

Лекция 5. Цель. Рассмотреть ядерный исследовательский реактор как источник излучений для реакторных испытаний. Познакомить слушателей с техническими характеристиками исследовательских реакторов Российской Федерации. Обосновать выбор реакторов для последующего детального рассмотрения. Дать общие представления о типовом исследовательском реакторе ИРТ. План. 1. Исследовательский реактор как источник излучений. 2. Исследовательские ядерные реакторы Российской Федерации. 3. Исследовательский реактор ИРТ.

Слайд 2

Описание слайда:

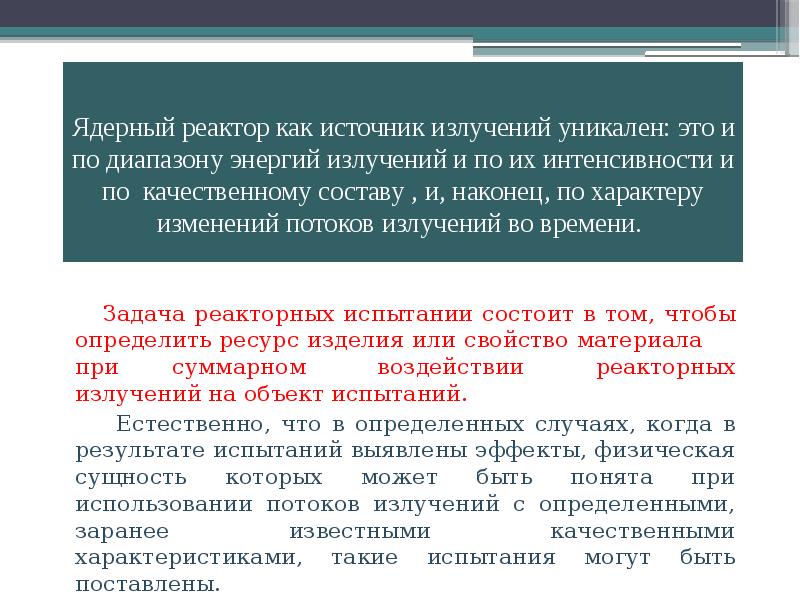

Ядерный реактор как источник излучений уникален: это и по диапазону энергий излучений и по их интенсивности и по качественному составу , и, наконец, по характеру изменений потоков излучений во времени. Задача реакторных испытании состоит в том, чтобы определить ресурс изделия или свойство материала при суммарном воздействии реакторных излучений на объект испытаний. Естественно, что в определенных случаях, когда в результате испытаний выявлены эффекты, физическая сущность которых может быть понята при использовании потоков излучений с определенными, заранее известными качественными характеристиками, такие испытания могут быть поставлены.

Слайд 3

Описание слайда:

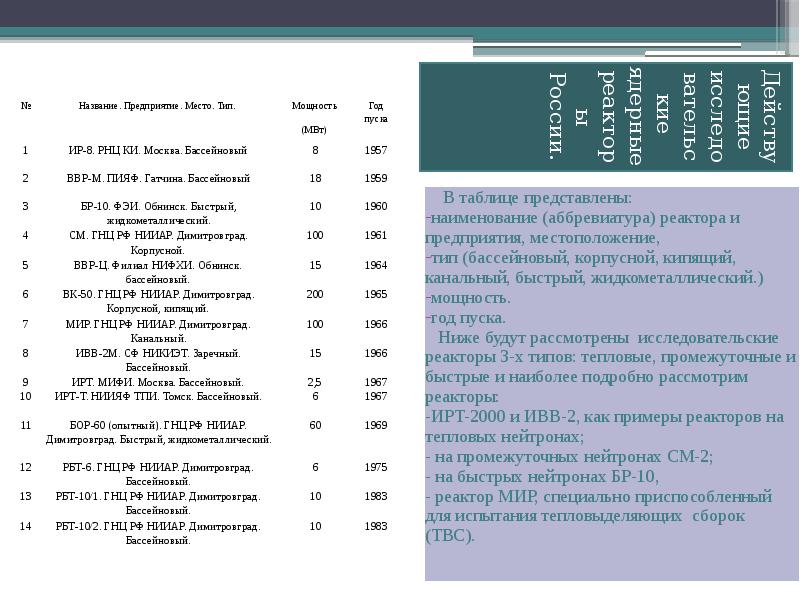

Действующие исследовательские ядерные реакторы России. В таблице представлены: наименование (аббревиатура) реактора и предприятия, местоположение, тип (бассейновый, корпусной, кипящий, канальный, быстрый, жидкометаллический.) мощность. год пуска. Ниже будут рассмотрены исследовательские реакторы 3-х типов: тепловые, промежуточные и быстрые и наиболее подробно рассмотрим реакторы: -ИРТ-2000 и ИВВ-2, как примеры реакторов на тепловых нейтронах; - на промежуточных нейтронах СМ-2; - на быстрых нейтронах БР-10, - реактор МИР, специально приспособленный для испытания тепловыделяющих сборок (ТВС).

Слайд 4

Описание слайда:

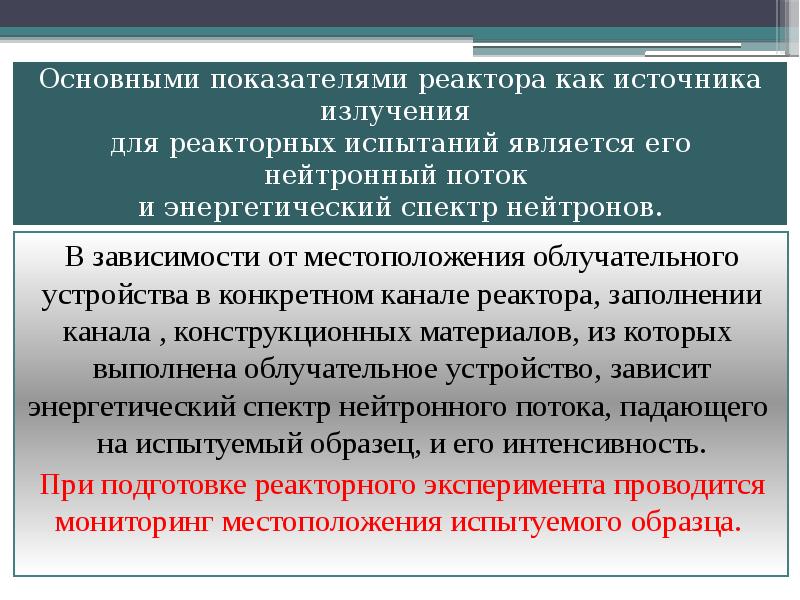

Основными показателями реактора как источника излучения для реакторных испытаний является его нейтронный поток и энергетический спектр нейтронов. В зависимости от местоположения облучательного устройства в конкретном канале реактора, заполнении канала , конструкционных материалов, из которых выполнена облучательное устройство, зависит энергетический спектр нейтронного потока, падающего на испытуемый образец, и его интенсивность. При подготовке реакторного эксперимента проводится мониторинг местоположения испытуемого образца.

Слайд 5

Описание слайда:

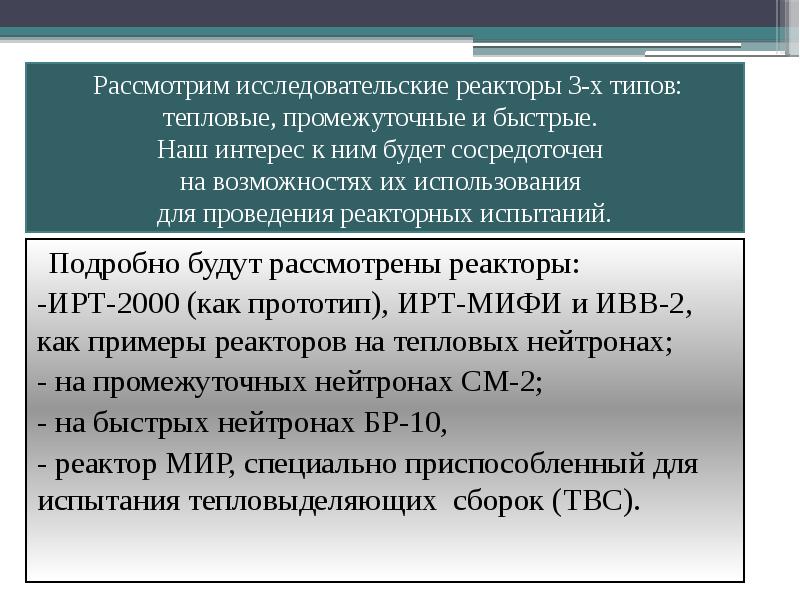

Рассмотрим исследовательские реакторы 3-х типов: тепловые, промежуточные и быстрые. Наш интерес к ним будет сосредоточен на возможностях их использования для проведения реакторных испытаний. Подробно будут рассмотрены реакторы: -ИРТ-2000 (как прототип), ИРТ-МИФИ и ИВВ-2, как примеры реакторов на тепловых нейтронах; - на промежуточных нейтронах СМ-2; - на быстрых нейтронах БР-10, - реактор МИР, специально приспособленный для испытания тепловыделяющих сборок (ТВС).

Слайд 6

Описание слайда:

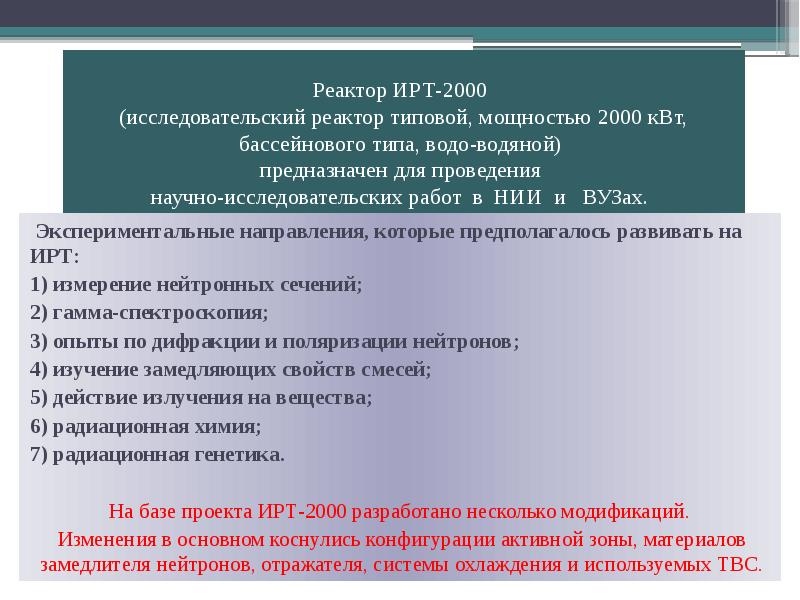

Реактор ИРТ-2000 (исследовательский реактор типовой, мощностью 2000 кВт, бассейнового типа, водо-водяной) предназначен для проведения научно-исследовательских работ в НИИ и ВУЗах. Экспериментальные направления, которые предполагалось развивать на ИРТ: 1) измерение нейтронных сечений; 2) гамма-спектроскопия; 3) опыты по дифракции и поляризации нейтронов; 4) изучение замедляющих свойств смесей; 5) действие излучения на вещества; 6) радиационная химия; 7) радиационная генетика. На базе проекта ИРТ-2000 разработано несколько модификаций. Изменения в основном коснулись конфигурации активной зоны, материалов замедлителя нейтронов, отражателя, системы охлаждения и используемых ТВС.

Слайд 7

Описание слайда:

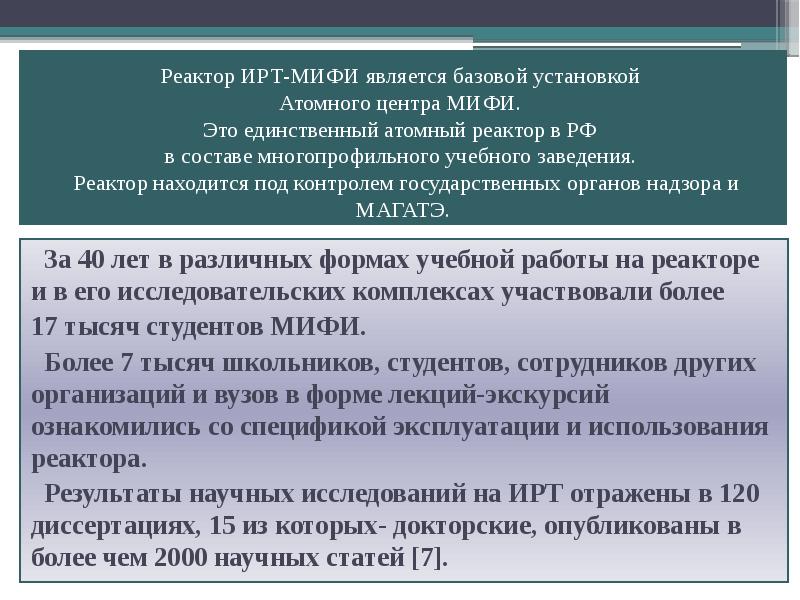

Реактор ИРТ-МИФИ является базовой установкой Атомного центра МИФИ. Это единственный атомный реактор в РФ в составе многопрофильного учебного заведения. Реактор находится под контролем государственных органов надзора и МАГАТЭ. За 40 лет в различных формах учебной работы на реакторе и в его исследовательских комплексах участвовали более 17 тысяч студентов МИФИ. Более 7 тысяч школьников, студентов, сотрудников других организаций и вузов в форме лекций-экскурсий ознакомились со спецификой эксплуатации и использования реактора. Результаты научных исследований на ИРТ отражены в 120 диссертациях, 15 из которых- докторские, опубликованы в более чем 2000 научных статей [7].

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

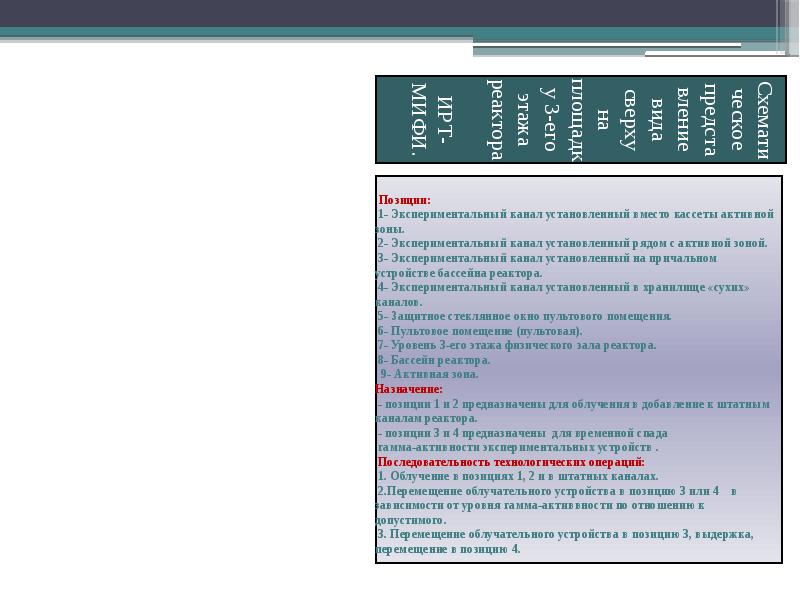

Схематическое представление вида сверху на площадку 3-его этажа реактора ИРТ-МИФИ. Позиции: 1- Экспериментальный канал установленный вместо кассеты активной зоны. 2- Экспериментальный канал установленный рядом с активной зоной. 3- Экспериментальный канал установленный на причальном устройстве бассейна реактора. 4- Экспериментальный канал установленный в хранилище «сухих» каналов. 5- Защитное стеклянное окно пультового помещения. 6- Пультовое помещение (пультовая). 7- Уровень 3-его этажа физического зала реактора. 8- Бассейн реактора. 9- Активная зона. Назначение: - позиции 1 и 2 предназначены для облучения в добавление к штатным каналам реактора. - позиции 3 и 4 предназначены для временной спада гамма-активности экспериментальных устройств . Последовательность технологических операций: 1. Облучение в позициях 1, 2 и в штатных каналах. 2.Перемещение облучательного устройства в позицию 3 или 4 в зависимости от уровня гамма-активвности по отношению к допустимого. 3. Перемещение облучательного устройства в позицию 3, выдержка, перемещение в позицию 4.

Слайд 10

Описание слайда:

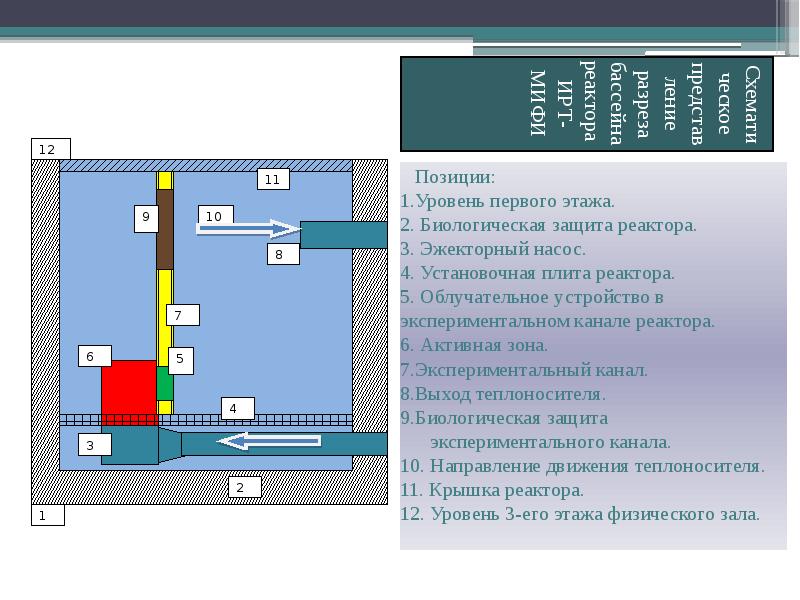

Схематическое представление разреза бассейна реактора ИРТ-МИФИ Позиции: 1.Уровень первого этажа. 2. Биологическая защита реактора. 3. Эжекторный насос. 4. Установочная плита реактора. 5. Облучательное устройство в экспериментальном канале реактора. 6. Активная зона. 7.Экспериментальный канал. 8.Выход теплоносителя. 9.Биологическая защита экспериментального канала. 10. Направление движения теплоносителя. 11. Крышка реактора. 12. Уровень 3-его этажа физического зала.

Слайд 11

Описание слайда:

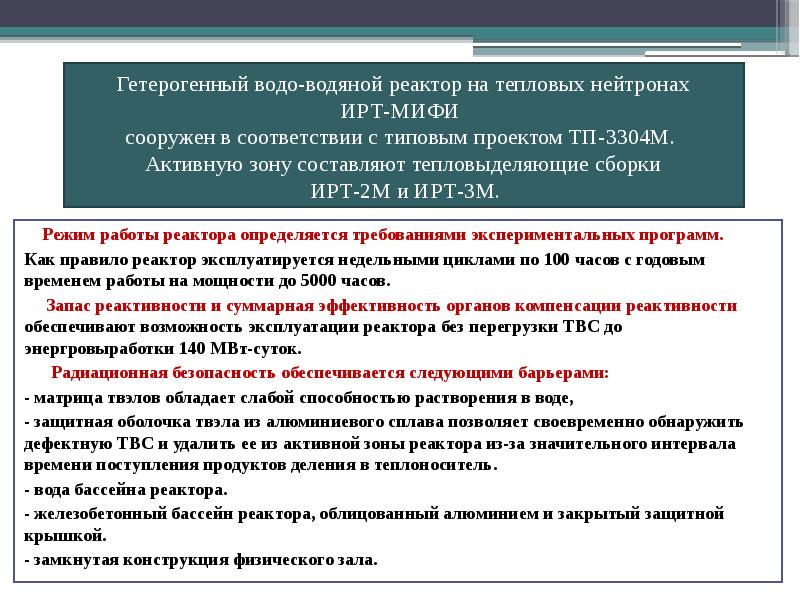

Гетерогенный водо-водяной реактор на тепловых нейтронах ИРТ-МИФИ сооружен в соответствии с типовым проектом ТП-3304М. Активную зону составляют тепловыделяющие сборки ИРТ-2М и ИРТ-3М. Режим работы реактора определяется требованиями экспериментальных программ. Как правило реактор эксплуатируется недельными циклами по 100 часов с годовым временем работы на мощности до 5000 часов. Запас реактивности и суммарная эффективность органов компенсации реактивности обеспечивают возможность эксплуатации реактора без перегрузки ТВС до энергровыработки 140 МВт-суток. Радиационная безопасность обеспечивается следующими барьерами: - матрица твэлов обладает слабой способностью растворения в воде, - защитная оболочка твэла из алюминиевого сплава позволяет своевременно обнаружить дефектную ТВС и удалить ее из активной зоны реактора из-за значительного интервала времени поступления продуктов деления в теплоноситель. - вода бассейна реактора. - железобетонный бассейн реактора, облицованный алюминием и закрытый защитной крышкой. - замкнутая конструкция физического зала.
