Лекция 5 Тема: Изображения и их обозначения

Слайд 2

Описание слайда:

Цель занятия Освоить правила выполнения изображений изделий и их обозначения при выполнении графических конструкторских документов

Слайд 3

Описание слайда:

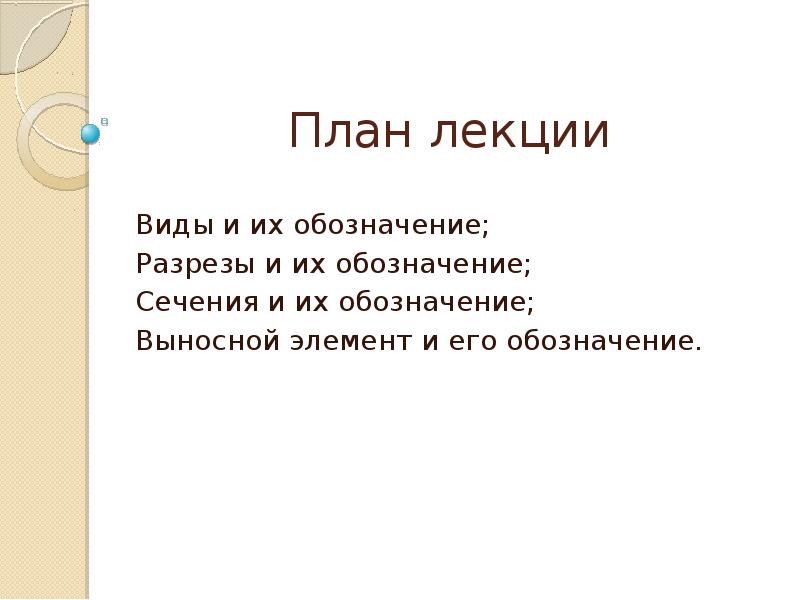

План лекции Виды и их обозначение; Разрезы и их обозначение; Сечения и их обозначение; Выносной элемент и его обозначение.

Слайд 4

Описание слайда:

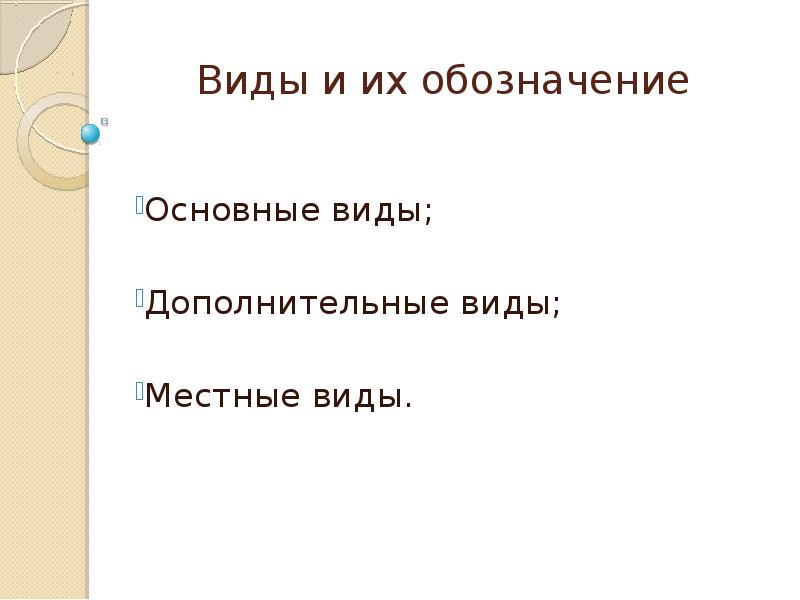

Виды и их обозначение Основные виды; Дополнительные виды; Местные виды.

Слайд 5

Описание слайда:

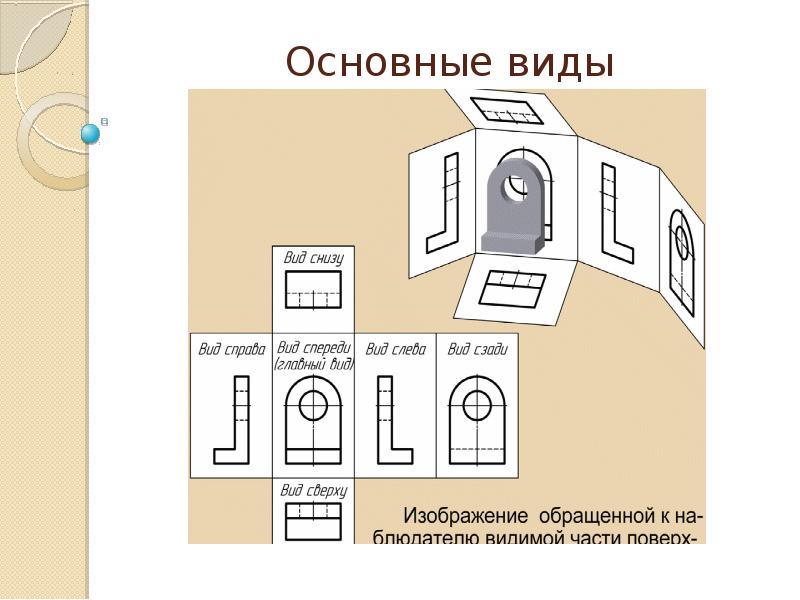

Основные виды

Слайд 6

Описание слайда:

Дополнительные виды

Слайд 7

Описание слайда:

Местные виды

Слайд 8

Описание слайда:

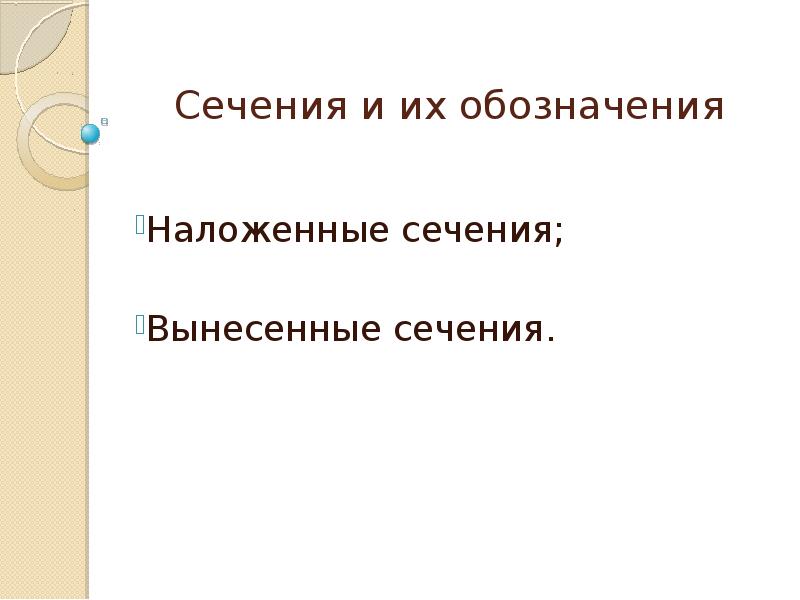

Сечения и их обозначения Наложенные сечения; Вынесенные сечения.

Слайд 9

Описание слайда:

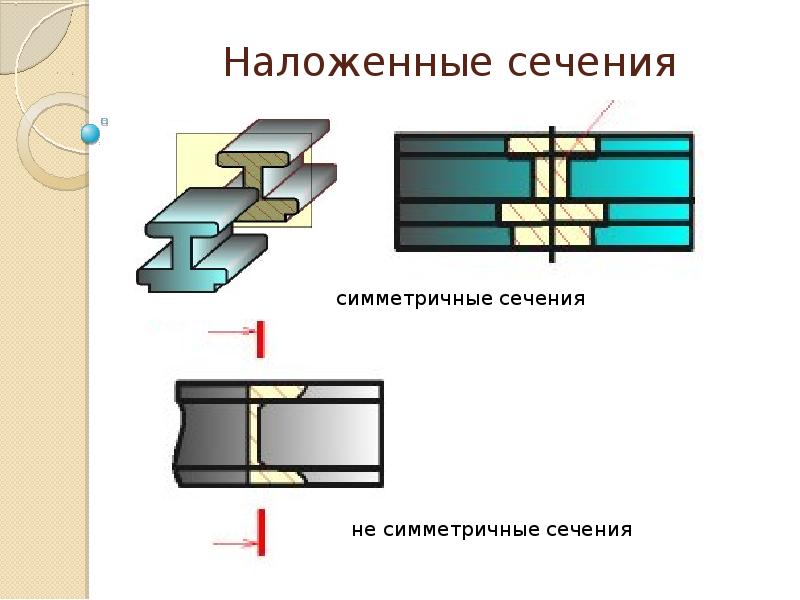

Наложенные сечения

Слайд 10

Описание слайда:

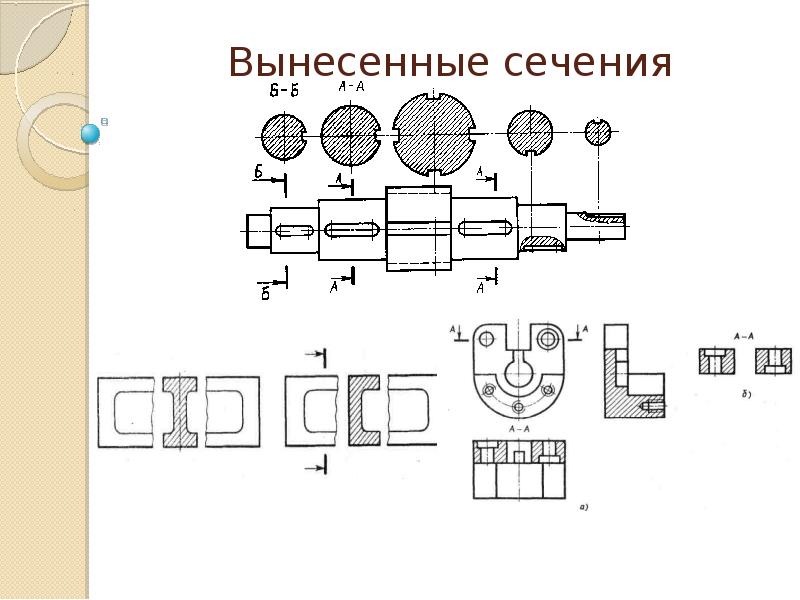

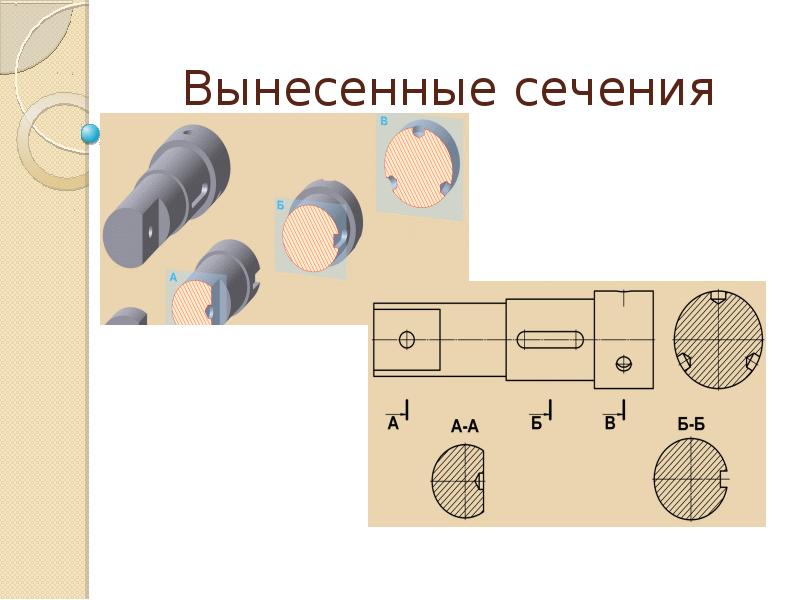

Вынесенные сечения

Слайд 11

Описание слайда:

Вынесенные сечения

Слайд 12

Описание слайда:

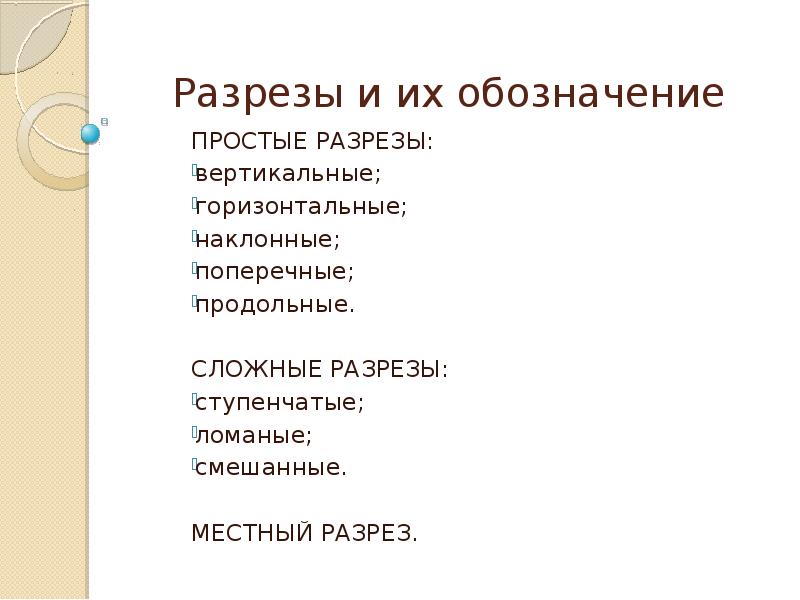

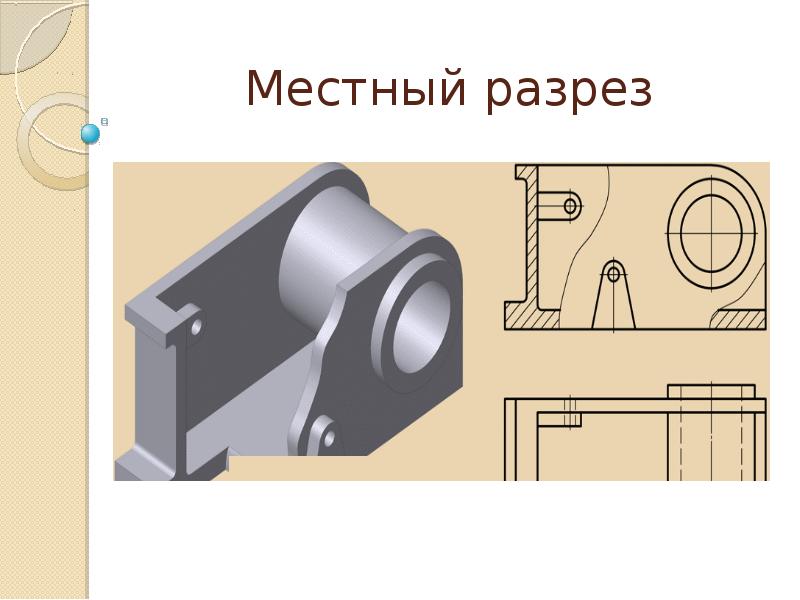

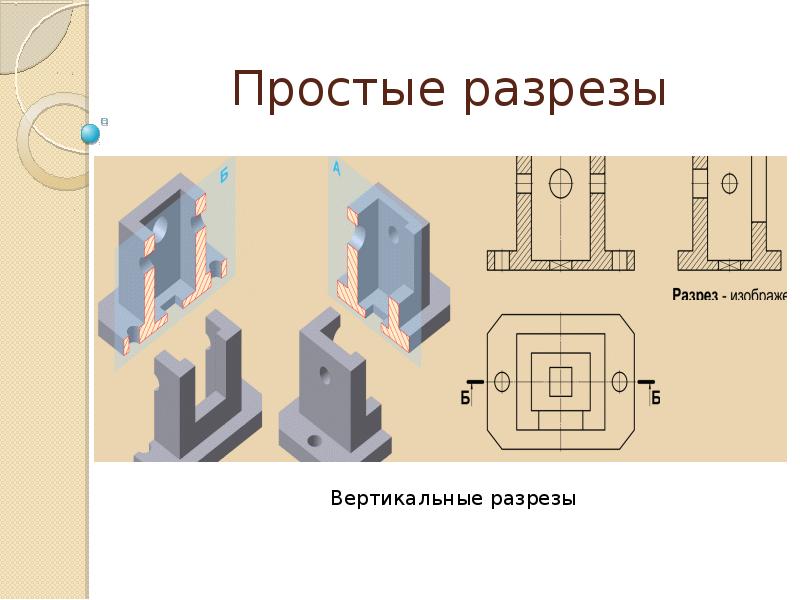

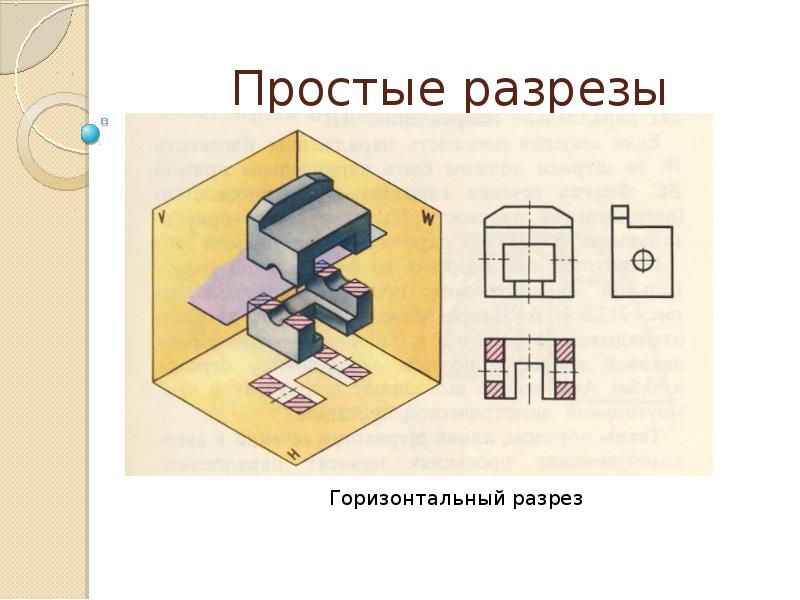

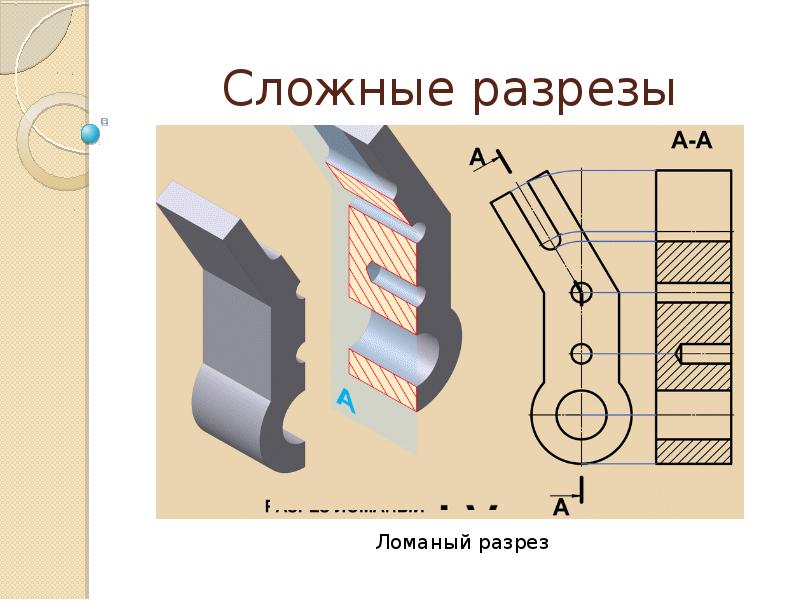

Разрезы и их обозначение ПРОСТЫЕ РАЗРЕЗЫ: вертикальные; горизонтальные; наклонные; поперечные; продольные. СЛОЖНЫЕ РАЗРЕЗЫ: ступенчатые; ломаные; смешанные. МЕСТНЫЙ РАЗРЕЗ.
