Слайд 1

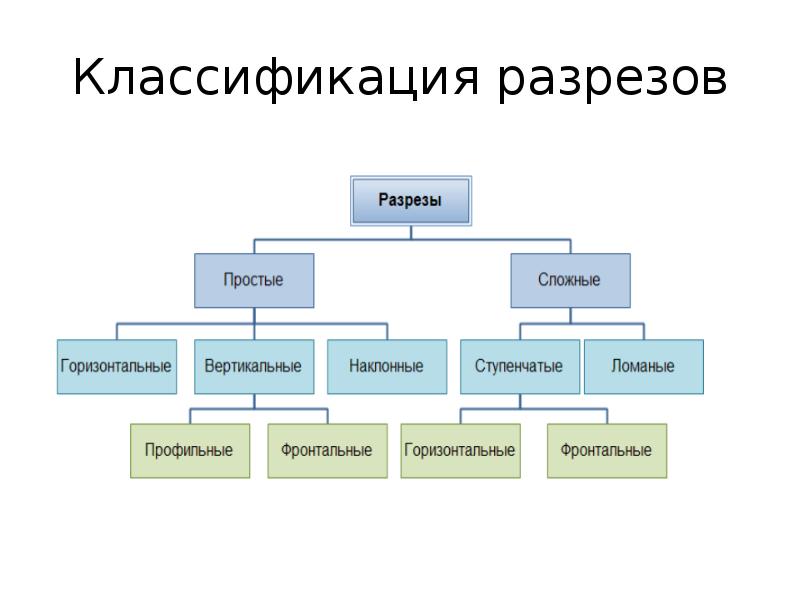

Классификация разрезов
Описание слайда:
Классификация разрезов

Слайд 2


Обозначения разрезов на чертеже
Описание слайда:
Обозначения разрезов на чертеже

Слайд 3

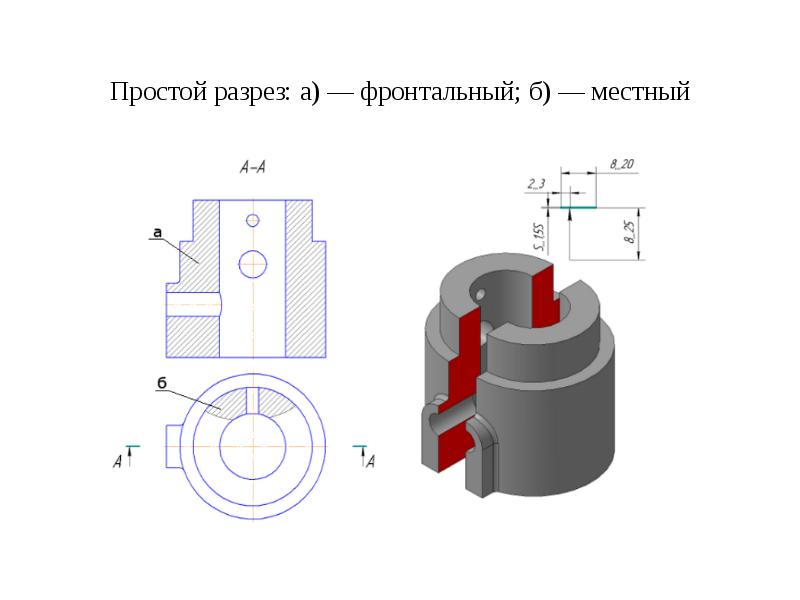

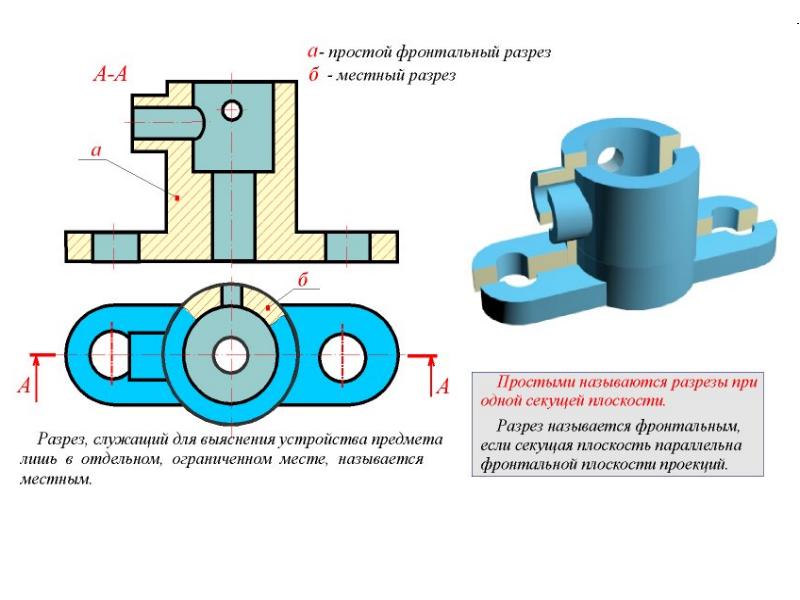

Простой разрез: а) — фронтальный; б) — местный
Описание слайда:
Простой разрез: а) — фронтальный; б) — местный

Слайд 4

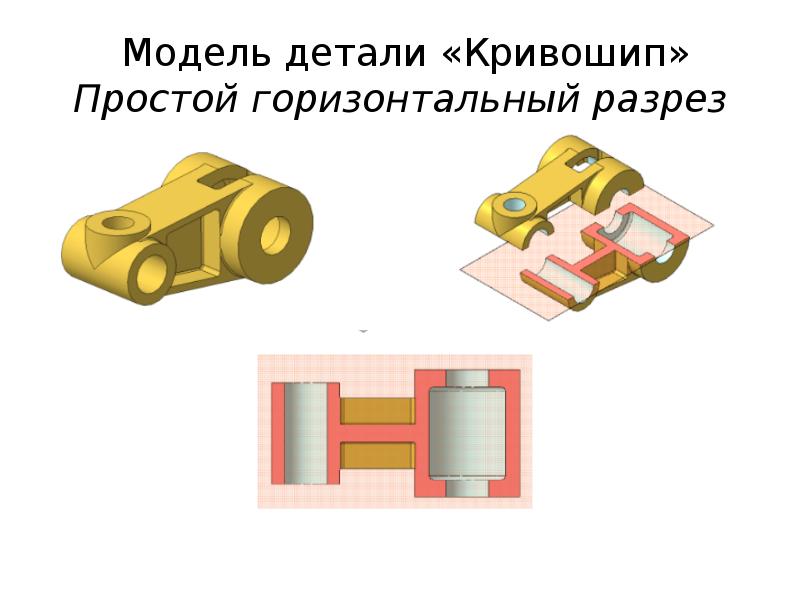

Модель детали «Кривошип» Простой горизонтальный разрез
Описание слайда:
Модель детали «Кривошип» Простой горизонтальный разрез

Слайд 5

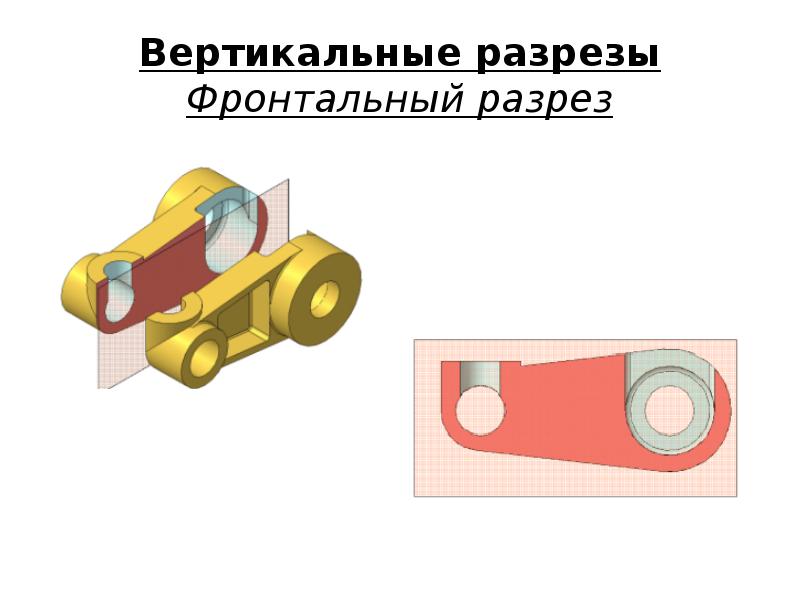

Веpтикальные pазpезы Фронтальный разрез
Описание слайда:
Веpтикальные pазpезы Фронтальный разрез

Слайд 6

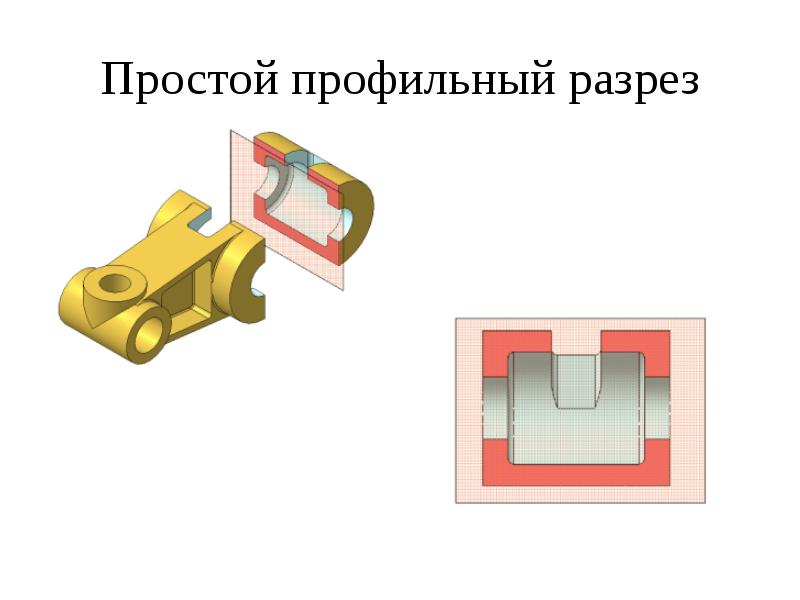

Простой профильный разрез
Описание слайда:
Простой профильный разрез

Слайд 7

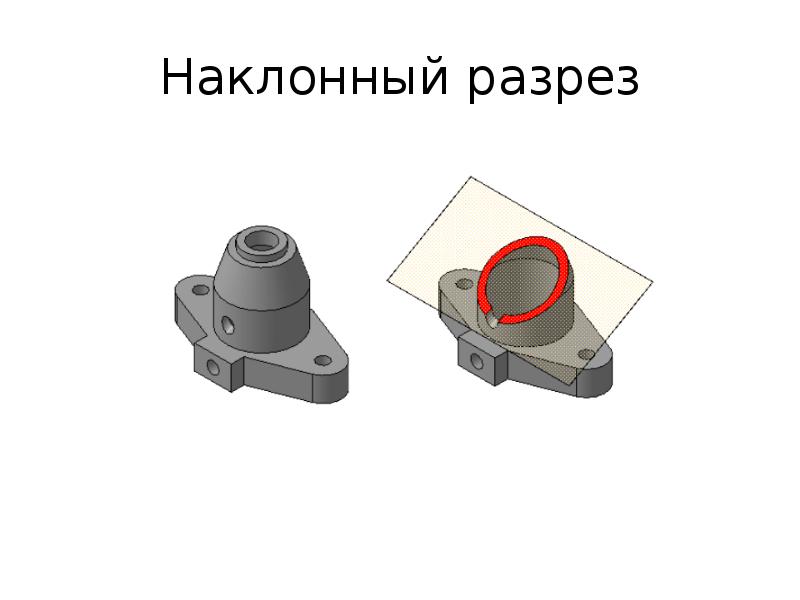

Наклонный разрез
Описание слайда:
Наклонный разрез

Слайд 8

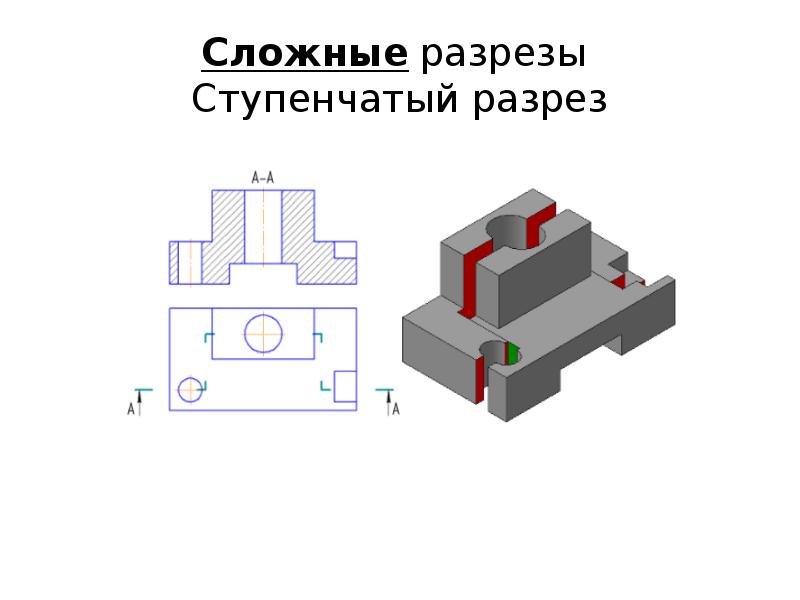

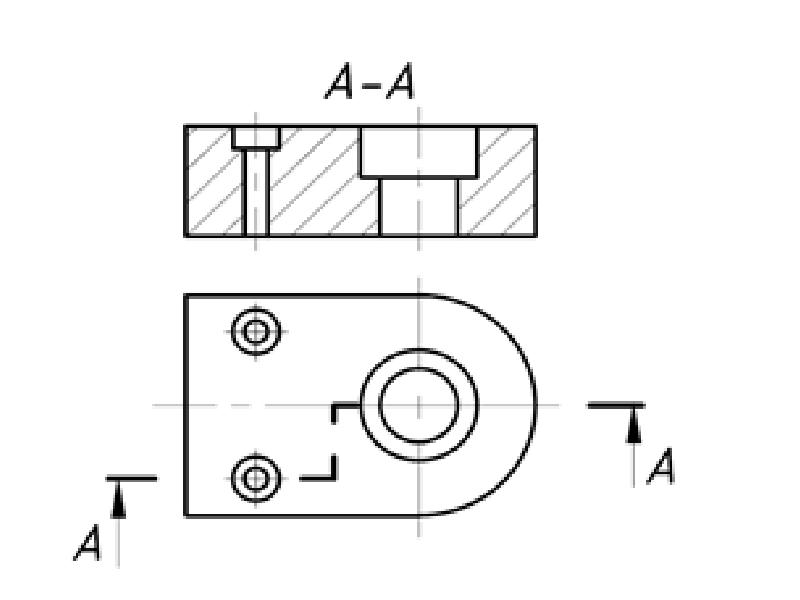

Сложные pазpезы Ступенчатый разрез
Описание слайда:
Сложные pазpезы Ступенчатый разрез

Слайд 9


Классификация разрезов, слайд №9
Описание слайда:

Слайд 10

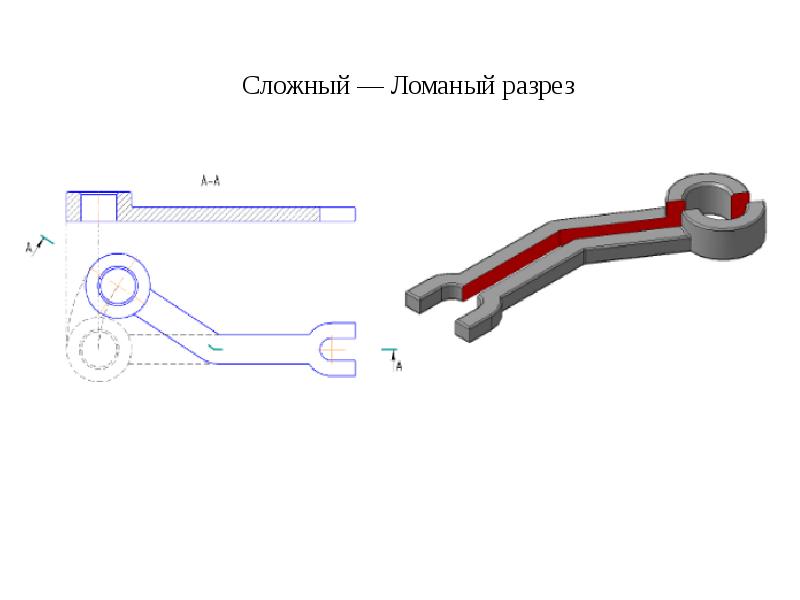

Сложный — Ломаный разрез
Описание слайда:
Сложный — Ломаный разрез

Слайд 11

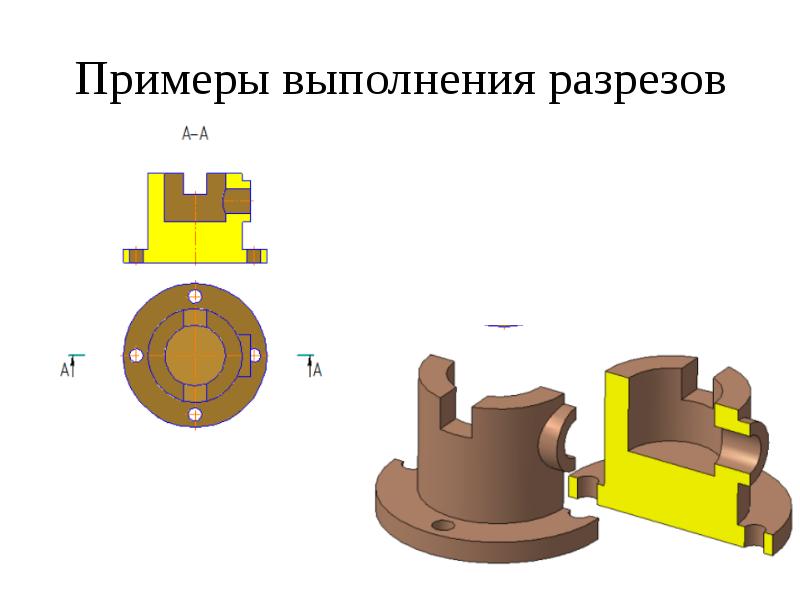

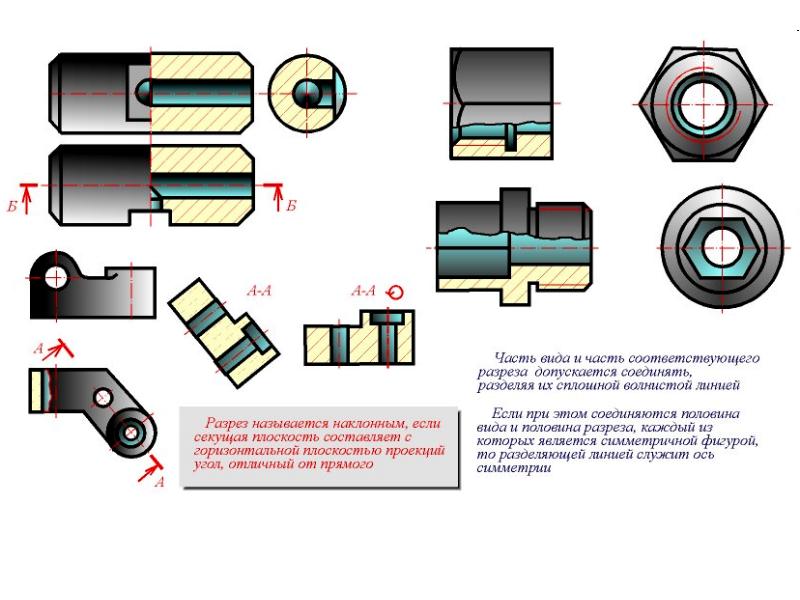

Примеры выполнения разрезов
Описание слайда:
Примеры выполнения разрезов

Слайд 12


Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным. Местный разрез выделяется на виде...
Описание слайда:
Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным. Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом. Эти линии не должны совпадать с какими-либо другими линиями изображения

Слайд 13


Классификация разрезов, слайд №13
Описание слайда:

Слайд 14


Классификация разрезов, слайд №14
Описание слайда:

Слайд 15

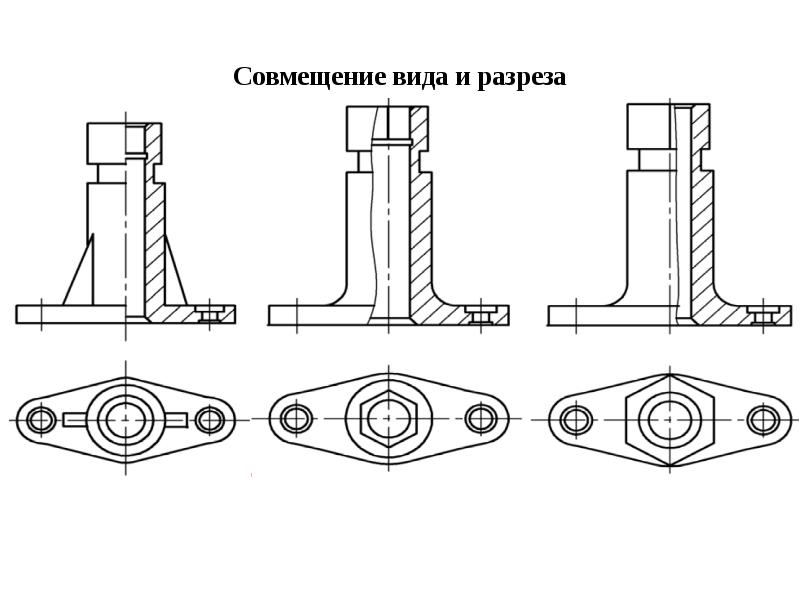

Совмещение вида и разреза
Описание слайда:
Совмещение вида и разреза

Слайд 16


Классификация разрезов, слайд №16
Описание слайда:

Слайд 17

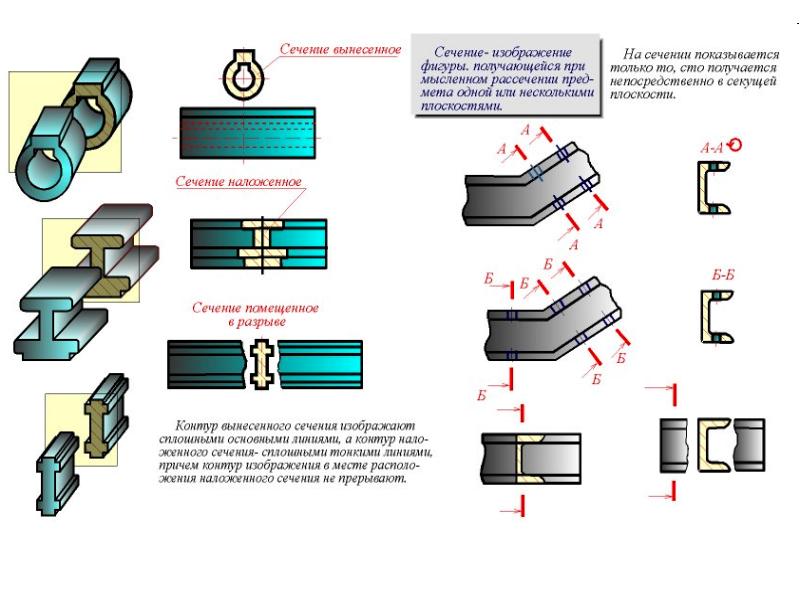

Сечения В общем случае, когда сечение располагается на любом свободном месте на чертеже, положение следа секущей плоскости изображается, как указано...
Описание слайда:
Сечения В общем случае, когда сечение располагается на любом свободном месте на чертеже, положение следа секущей плоскости изображается, как указано выше, а изображение сечения сопровождается надписью, соответствующей имени секущей плоскости

Слайд 18


Наложенное сечение без разрыва
Описание слайда:
Наложенное сечение без разрыва

Слайд 19

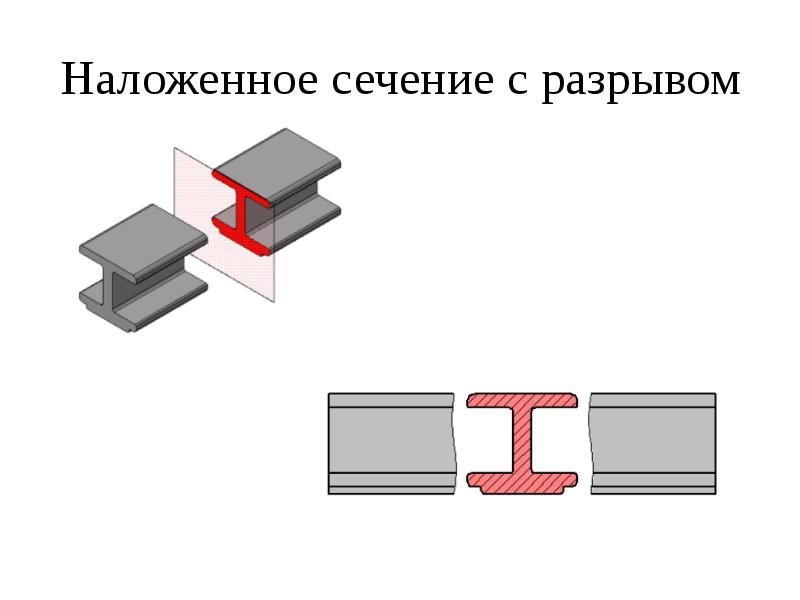

Наложенное сечение с разрывом
Описание слайда:
Наложенное сечение с разрывом

Слайд 20


Для нескольких одинаковых сечений одного и того же пpедмета линии сечения обозначают одной буквой и вычеpчивают одно сечение. Если пpи этом секущие...
Описание слайда:
Для нескольких одинаковых сечений одного и того же пpедмета линии сечения обозначают одной буквой и вычеpчивают одно сечение. Если пpи этом секущие плоскости напpавлены под pазными углами, то знак «Повернуто» не наносят

Слайд 21

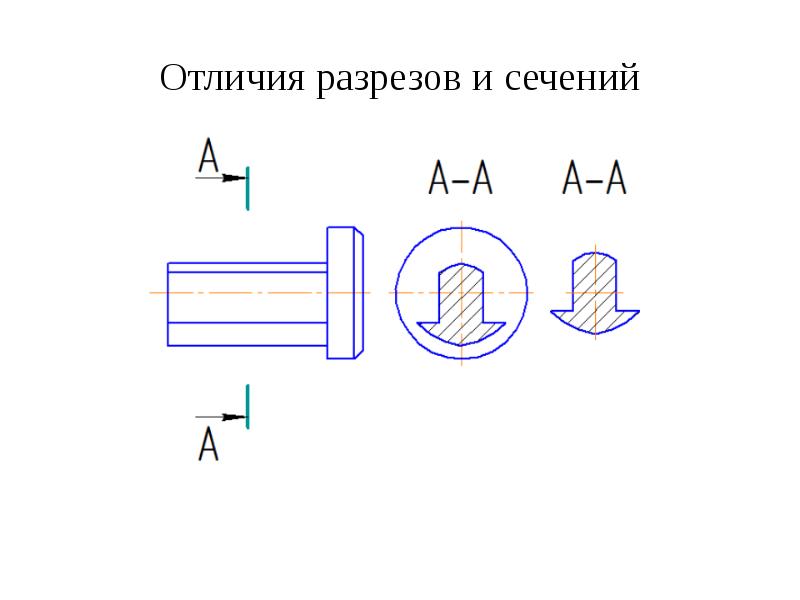

Отличия разрезов и сечений
Описание слайда:
Отличия разрезов и сечений

Слайд 22

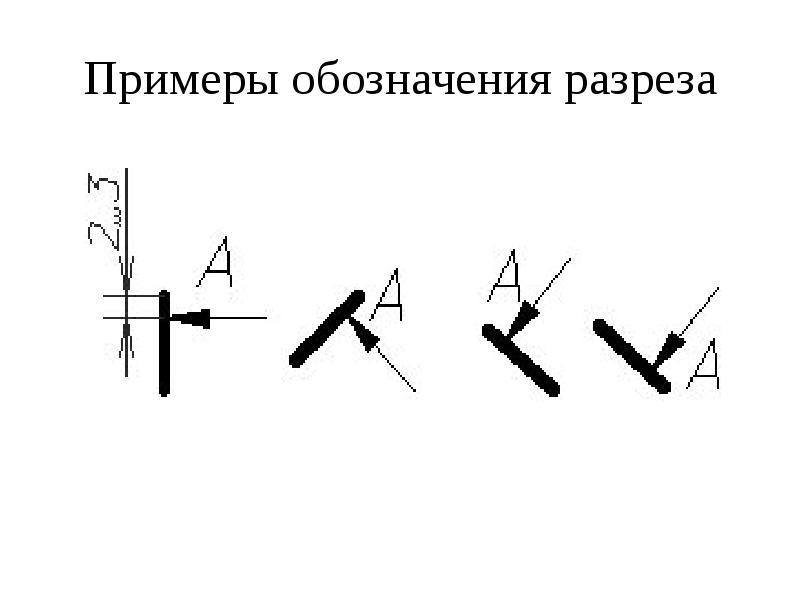

Примеры обозначения разреза
Описание слайда:
Примеры обозначения разреза

Слайд 23

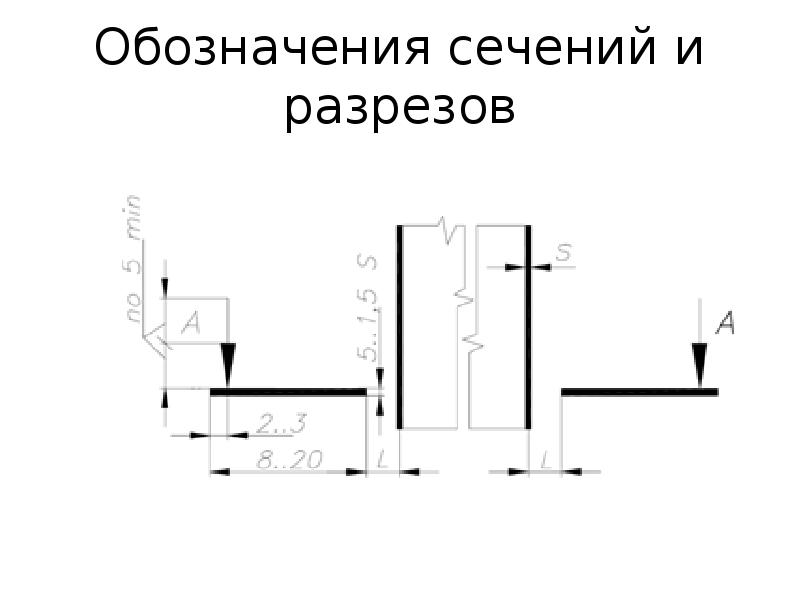

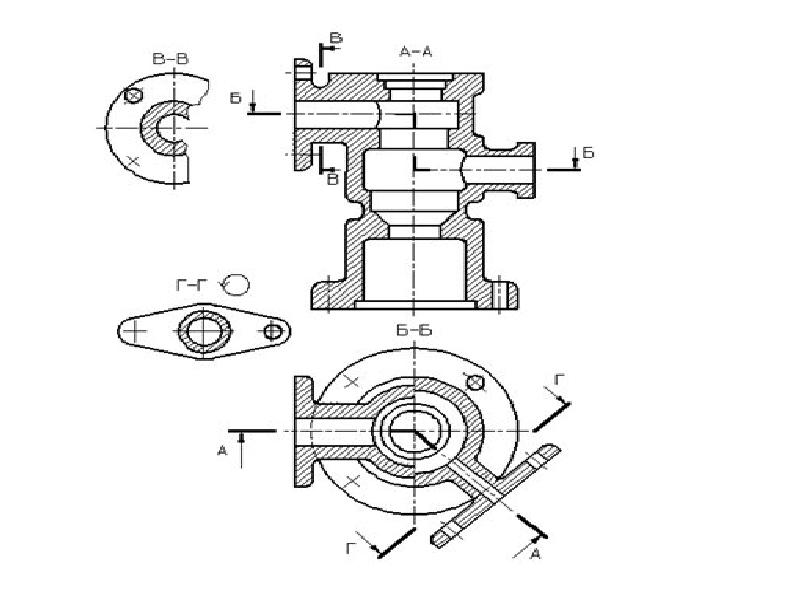

Обозначения сечений и разрезов
Описание слайда:
Обозначения сечений и разрезов

Слайд 24


Классификация разрезов, слайд №24
Описание слайда:
