Вы можете ознакомиться и скачать презентацию на тему Комплексный чертёж плоскости и поверхности. Доклад-сообщение содержит 62 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

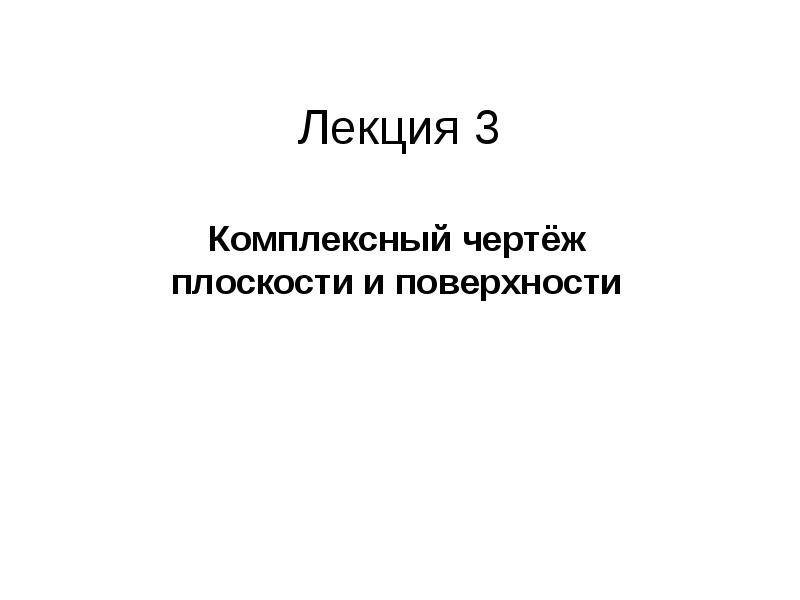

Лекция 3 Комплексный чертёж плоскости и поверхности

Слайд 2

Описание слайда:

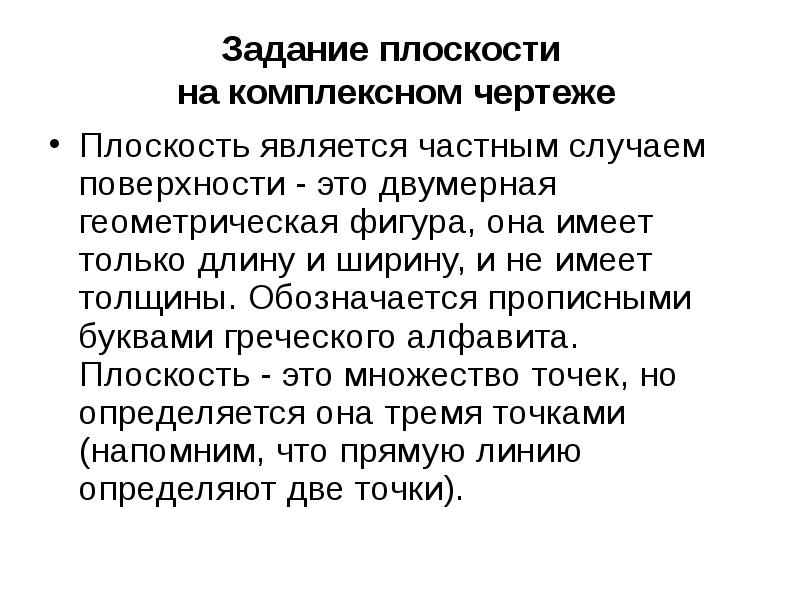

Задание плоскости на комплексном чертеже Плоскость является частным случаем поверхности - это двумерная геометрическая фигура, она имеет только длину и ширину, и не имеет толщины. Обозначается прописными буквами греческого алфавита. Плоскость - это множество точек, но определяется она тремя точками (напомним, что прямую линию определяют две точки).

Слайд 3

Описание слайда:

Плоскость можно задать на чертеже: Тремя точками: (А, В, С);

Слайд 4

Описание слайда:

Прямой и точкой, не лежащей на данной прямой: Г(а, В);

Слайд 5

Описание слайда:

Двумя параллельными прямыми: (с а);

Слайд 6

Описание слайда:

Двумя пересекающимися прямыми: (m  n);

Слайд 7

Описание слайда:

Любой плоской фигурой: (АВС);

Слайд 8

Описание слайда:

Своей главной проекцией: (1);

Слайд 9

Описание слайда:

Линией наибольшего наклона плоскости  (g1 ,g2);

Слайд 10

Описание слайда:

Плоскости бывают общего и частного положения

Слайд 11

Описание слайда:

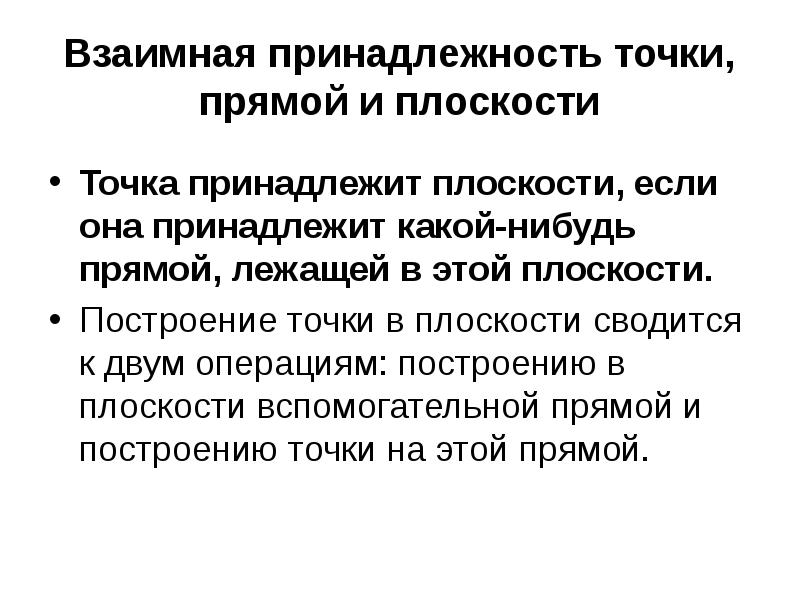

Взаимная принадлежность точки, прямой и плоскости Точка принадлежит плоскости, если она принадлежит какой-нибудь прямой, лежащей в этой плоскости. Построение точки в плоскости сводится к двум операциям: построению в плоскости вспомогательной прямой и построению точки на этой прямой.

Слайд 12

Описание слайда:

Задача: Плоскость  задана пересекающимися прямыми а и b . Точка М(М2 ) принадлежит плоскости. Найти М1. Краткая запись условия задачи: (а  b), М(М2 ) ; М1 = ?

Слайд 13

Описание слайда:

Решение: Через точку М2 проводим вспомогательную прямую k : k2  a2 =12; k2  b2 =22; затем находим горизонтальные проекции точек 1 и 2 по условию принадлежности прямым а и b соответственно; через две точки 11 и 21 проводим прямую k1 и на ней, с помощью линии связи, находим точку М1. И таких прямых можно провести сколько угодно, то есть, вариантов решения бесчисленное множество.

Слайд 14

Описание слайда:

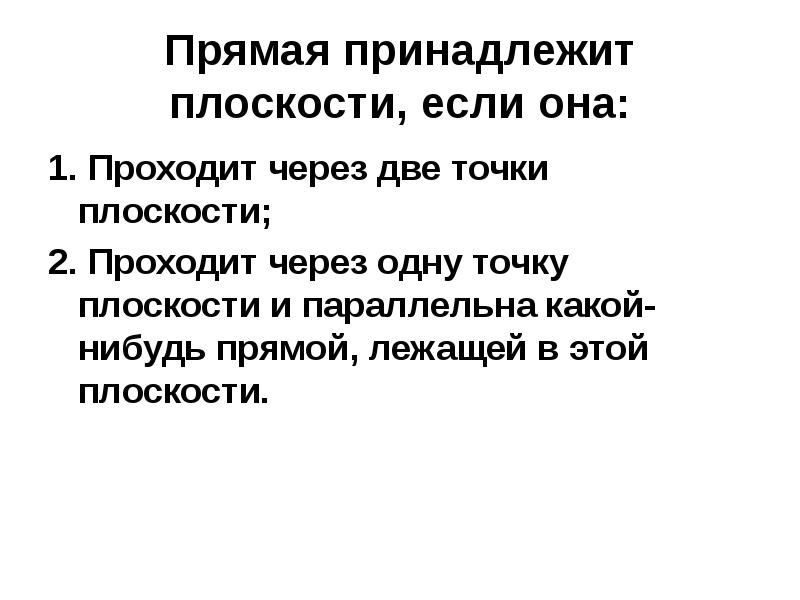

Прямая принадлежит плоскости, если она: 1. Проходит через две точки плоскости; 2. Проходит через одну точку плоскости и параллельна какой-нибудь прямой, лежащей в этой плоскости.

Слайд 15

Описание слайда:

Задача: Плоскость Г задана АВС. Точка М(М1) принадлежит Г. Найти М2. М(М1) Г(АВС). М2 = ?

Слайд 16

Описание слайда:

Решение: Через точку М1 проведём прямую k, параллельную стороне треугольника АВ. Она пересечёт сторону АС в точке 1: k1  A1 B1 ; k1 A1  C1 =11; с помощью линии связи найдём 12, проведём k2 параллельно А2В2 ней найдём точку М2: Алгоритмическая запись решения: 11 A1C1  12 A2C2; 12 k2, k2  A2B2; M2 k2.

Слайд 17

Описание слайда:

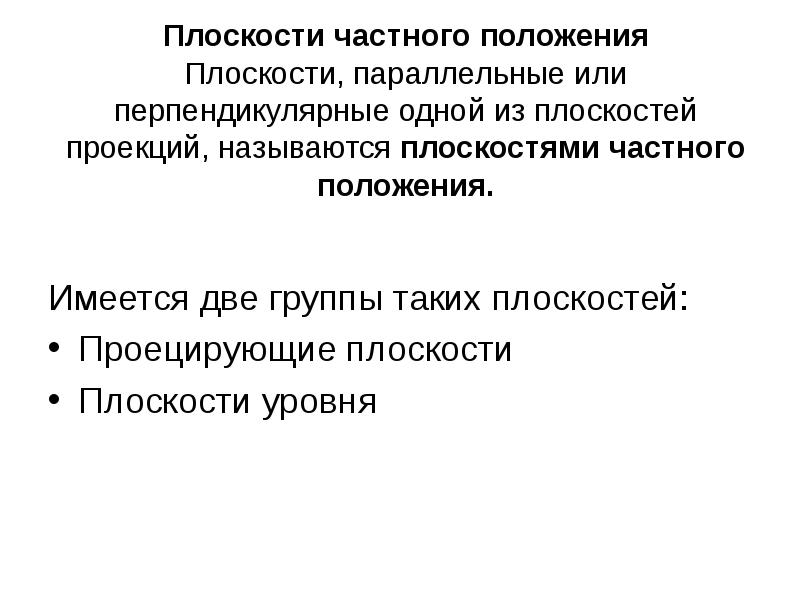

Плоскости частного положения Плоскости, параллельные или перпендикулярные одной из плоскостей проекций, называются плоскостями частного положения. Имеется две группы таких плоскостей: Проецирующие плоскости Плоскости уровня

Слайд 18

Описание слайда:

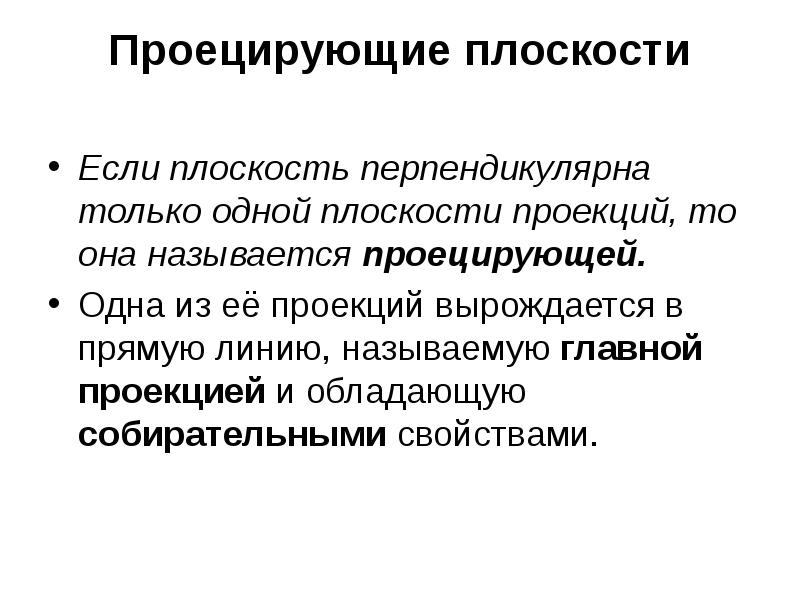

Проецирующие плоскости Если плоскость перпендикулярна только одной плоскости проекций, то она называется проецирующей. Одна из её проекций вырождается в прямую линию, называемую главной проекцией и обладающую собирательными свойствами.

Слайд 19

Описание слайда:

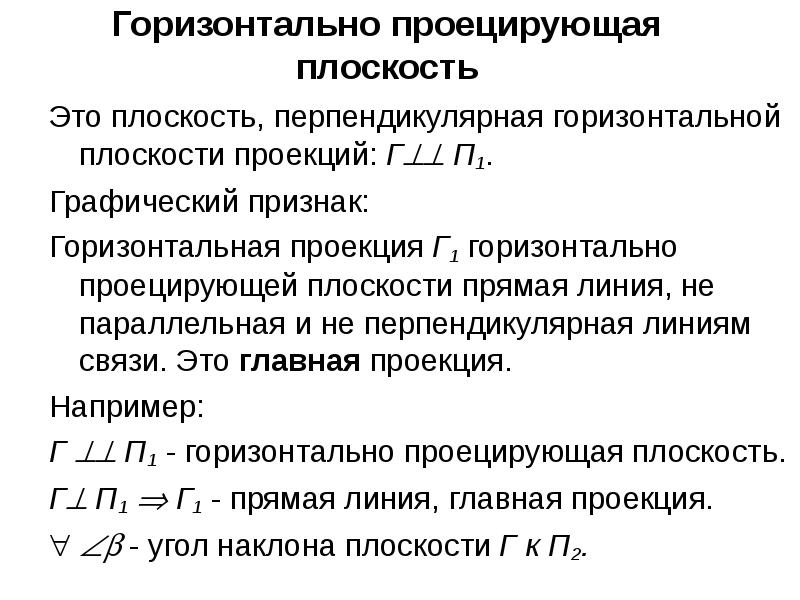

Горизонтально проецирующая плоскость Это плоскость, перпендикулярная горизонтальной плоскости проекций: Г П1. Графический признак: Горизонтальная проекция Г1 горизонтально проецирующей плоскости прямая линия, не параллельная и не перпендикулярная линиям связи. Это главная проекция. Например: Г  П1 - горизонтально проецирующая плоскость. Г П1  Г1 - прямая линия, главная проекция.  - угол наклона плоскости Г к П2.

Слайд 20

Описание слайда:

Пространственный чертеж

Слайд 21

Описание слайда:

Плоский чертеж

Слайд 22

Описание слайда:

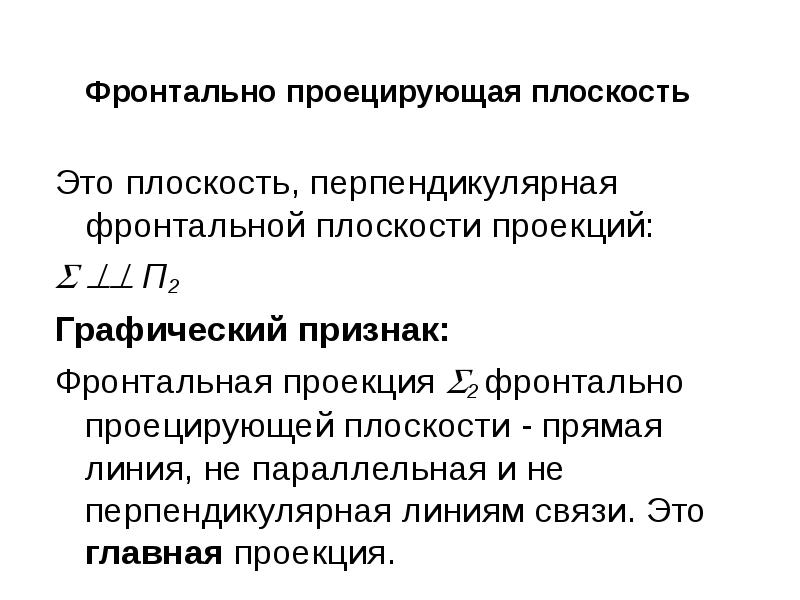

Фронтально проецирующая плоскость Это плоскость, перпендикулярная фронтальной плоскости проекций:   П2 Графический признак: Фронтальная проекция 2 фронтально проецирующей плоскости - прямая линия, не параллельная и не перпендикулярная линиям связи. Это главная проекция.

Слайд 23

Описание слайда:

Пространственный чертеж

Слайд 24

Описание слайда:

Плоский чертеж (а  b)  П2 - фронтально проецирующая плоскость.   П2  2 - главная проекция.  - угол наклона плоскости  к П1. Прямые а и b    а2, b2 =  2 Точка М    М2 = 2

Слайд 25

Описание слайда:

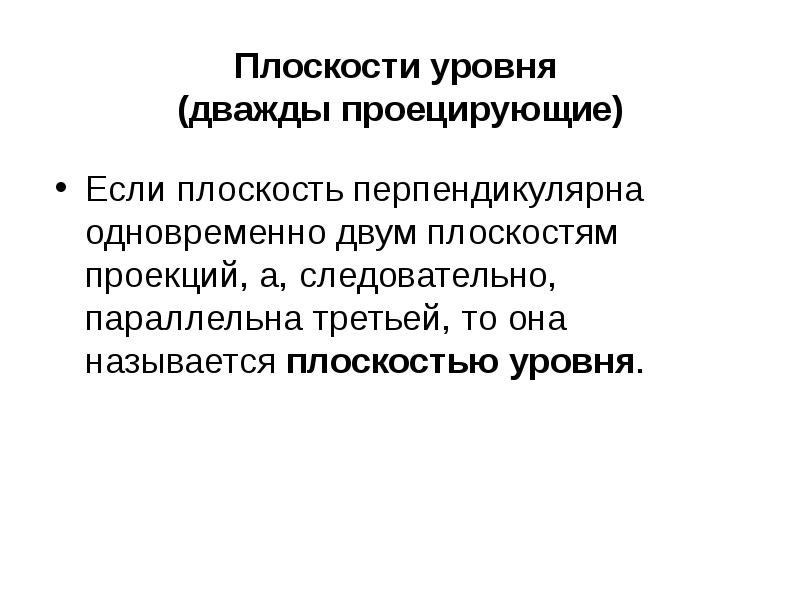

Плоскости уровня (дважды проецирующие) Если плоскость перпендикулярна одновременно двум плоскостям проекций, а, следовательно, параллельна третьей, то она называется плоскостью уровня.

Слайд 26

Описание слайда:

Горизонтальная плоскость уровня Это плоскость, параллельная горизонтальной плоскости проекций:   П1 .

Слайд 27

Описание слайда:

Плоский чертеж    П1 – горизонтальная плоскость уровня. 2 – главная проекция. 2  А2А1. m    m2 =2;   П1  m1 - натуральная величина m

Слайд 28

Описание слайда:

Фронтальная плоскость уровня Это плоскость, параллельная фронтальной плоскости проекций: Ф  П2. Горизонтальная проекция Ф1 фронтальной плоскости уровня - прямая линия, перпендикулярная линиям связи в системе П1 –П2 . Это - главная проекция.

Слайд 29

Описание слайда:

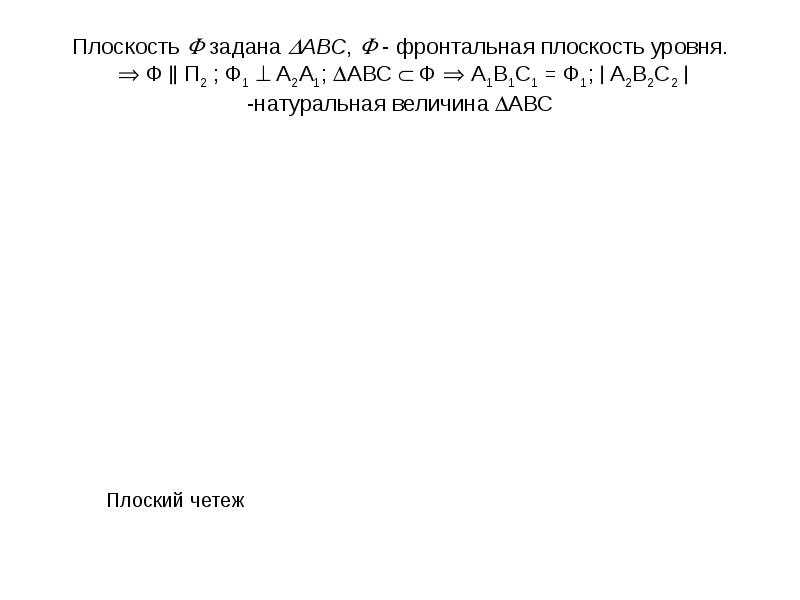

Плоскость  задана АВС,  - фронтальная плоскость уровня.  Ф  П2 ; Ф1  А2А1; АВС  Ф  А1В1С1 = Ф1;  A2B2C2  -натуральная величина АВС

Слайд 30

Описание слайда:

Особые линии плоскости Если прямая принадлежит плоскости и занимает в ней какое-то особое положение, то она называется особой линией плоскости. К ним относятся линии уровня плоскости: горизонталь, фронталь и профильная прямая, а также линии наибольшего наклона плоскости.

Слайд 31

Описание слайда:

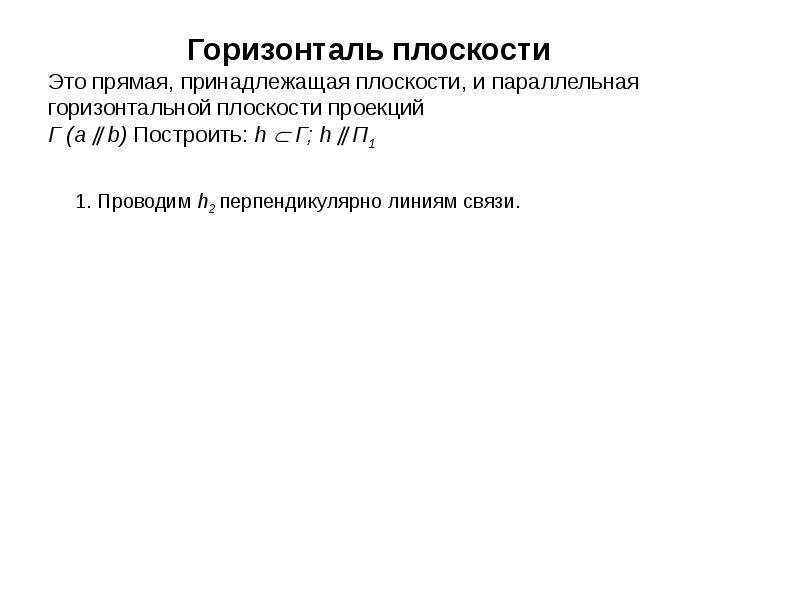

Горизонталь плоскости Это прямая, принадлежащая плоскости, и параллельная горизонтальной плоскости проекций Г (a  b) Построить: h  Г; h  П1

Слайд 32

Описание слайда:

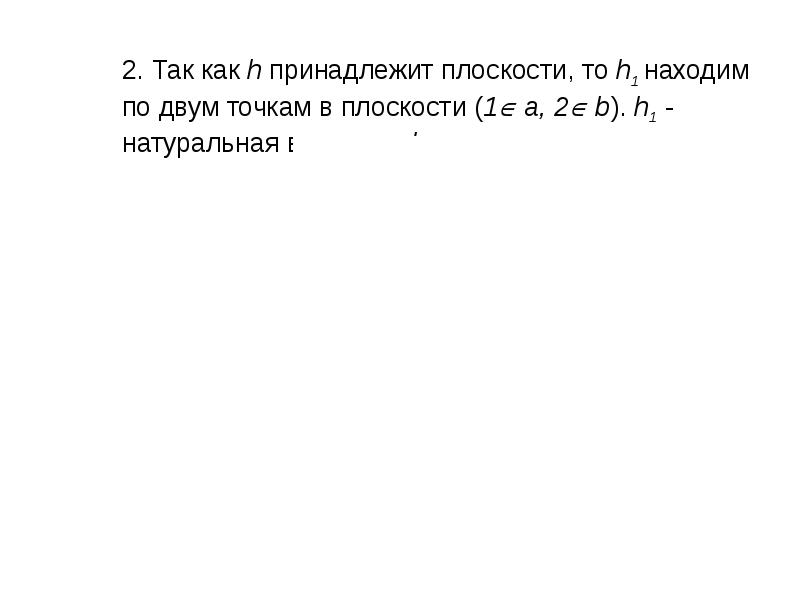

2. Так как h принадлежит плоскости, то h1 находим по двум точкам в плоскости (1 а, 2 b). h1 - натуральная величина h.

Слайд 33

Описание слайда:

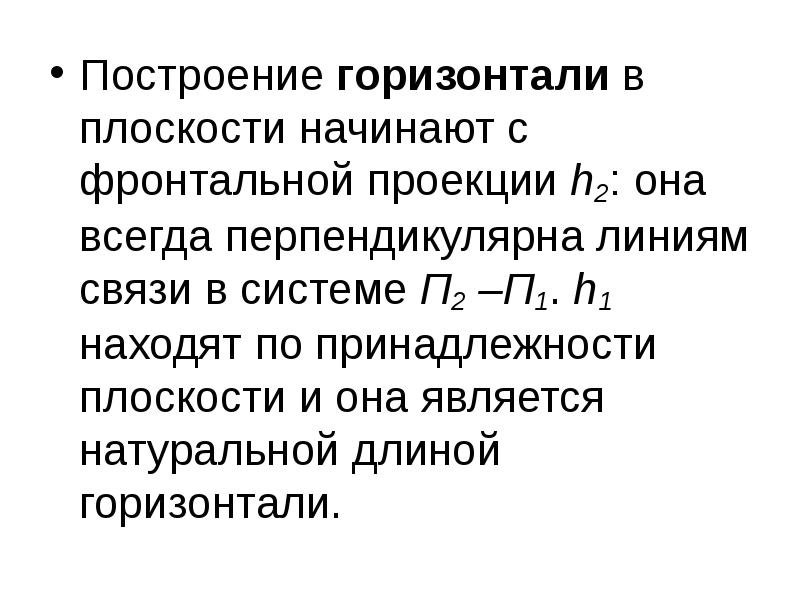

Построение горизонтали в плоскости начинают с фронтальной проекции h2: она всегда перпендикулярна линиям связи в системе П2 –П1. h1 находят по принадлежности плоскости и она является натуральной длиной горизонтали. Построение горизонтали в плоскости начинают с фронтальной проекции h2: она всегда перпендикулярна линиям связи в системе П2 –П1. h1 находят по принадлежности плоскости и она является натуральной длиной горизонтали.

Слайд 34

Описание слайда:

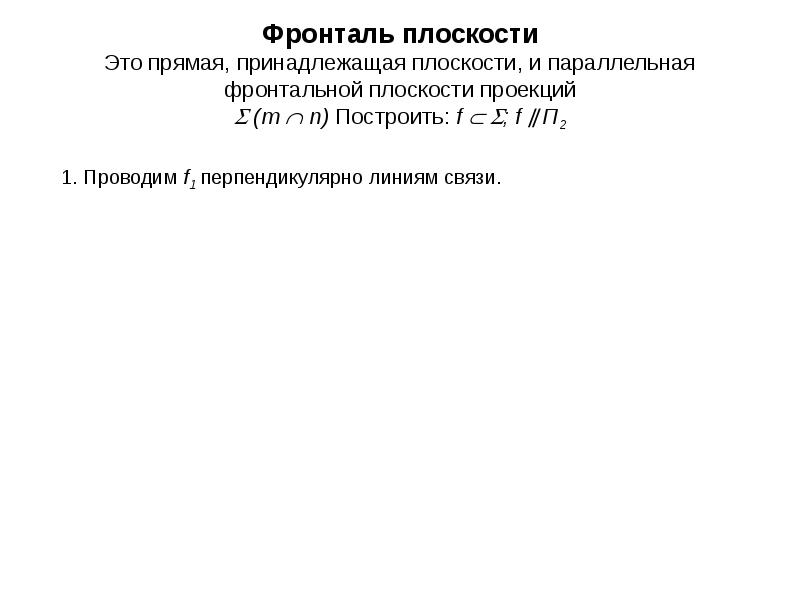

Фронталь плоскости Это прямая, принадлежащая плоскости, и параллельная фронтальной плоскости проекций  (m  n) Построить: f  ; f  П2

Слайд 35

Описание слайда:

2. Так как f принадлежит плоскости, то f2 находим по двум точкам в плоскости (1 m, 2 n).

Слайд 36

Описание слайда:

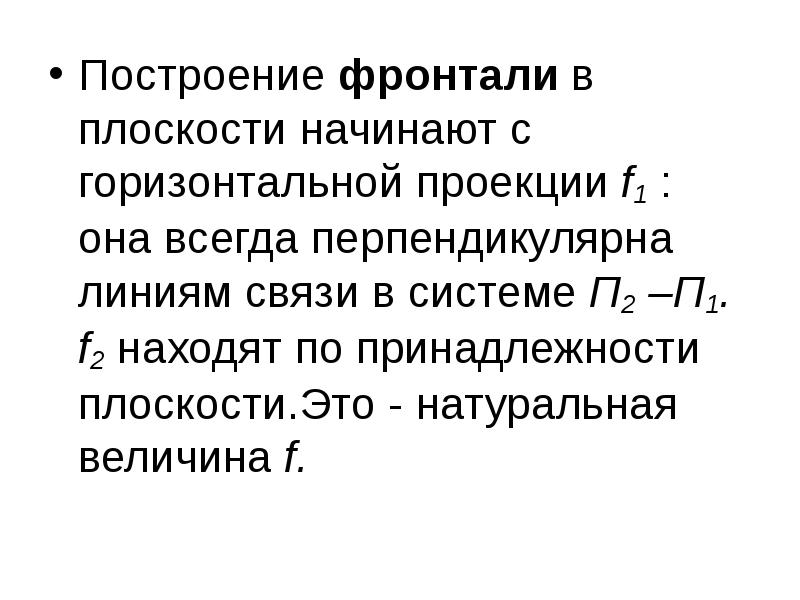

Построение фронтали в плоскости начинают с горизонтальной проекции f1 : она всегда перпендикулярна линиям связи в системе П2 –П1. f2 находят по принадлежности плоскости.Это - натуральная величина f. Построение фронтали в плоскости начинают с горизонтальной проекции f1 : она всегда перпендикулярна линиям связи в системе П2 –П1. f2 находят по принадлежности плоскости.Это - натуральная величина f.

Слайд 37

Описание слайда:

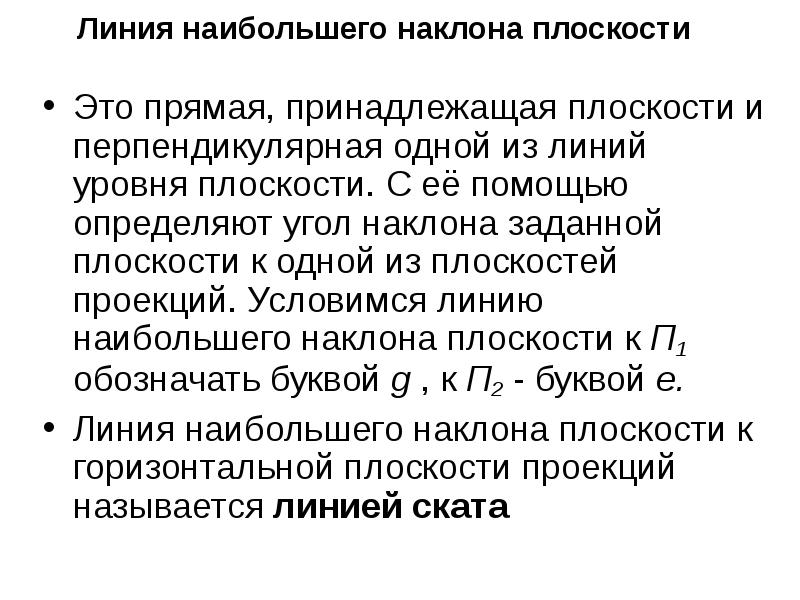

Линия наибольшего наклона плоскости Это прямая, принадлежащая плоскости и перпендикулярная одной из линий уровня плоскости. С её помощью определяют угол наклона заданной плоскости к одной из плоскостей проекций. Условимся линию наибольшего наклона плоскости к П1 обозначать буквой g , к П2 - буквой е. Линия наибольшего наклона плоскости к горизонтальной плоскости проекций называется линией ската

Слайд 38

Описание слайда:

Задача: Определить угол наклона плоскости Ф к горизонтальной плоскости проекций

Слайд 39

Описание слайда:

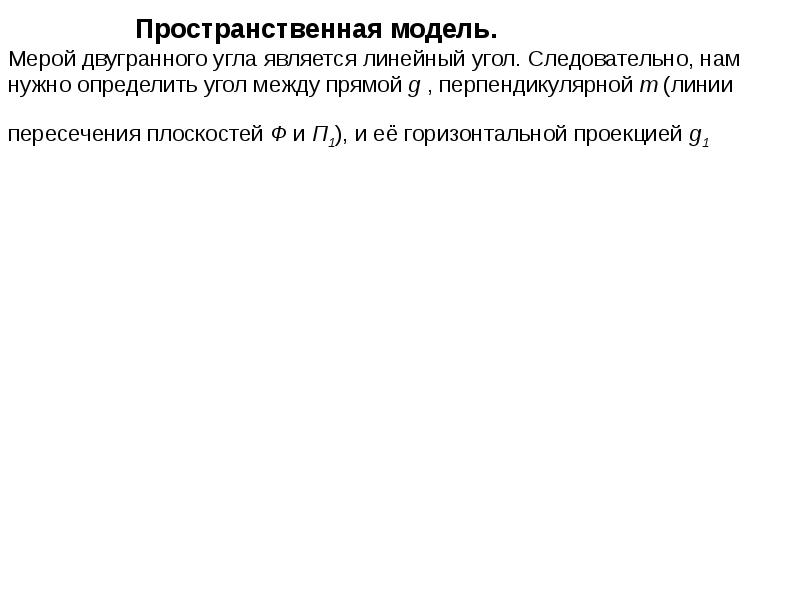

Пространственная модель. Мерой двугранного угла является линейный угол. Следовательно, нам нужно определить угол между прямой g , перпендикулярной m (линии пересечения плоскостей Ф и П1), и её горизонтальной проекцией g1

Слайд 40

Описание слайда:

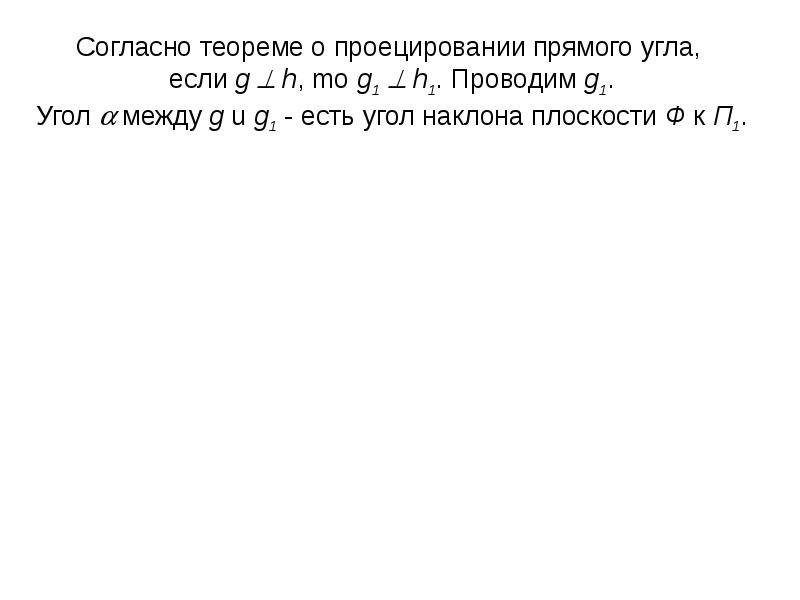

Согласно теореме о проецировании прямого угла, если g  h, mo g1  h1. Проводим g1. Угол  между g u g1 - есть угол наклона плоскости Ф к П1.

Слайд 41

Описание слайда:

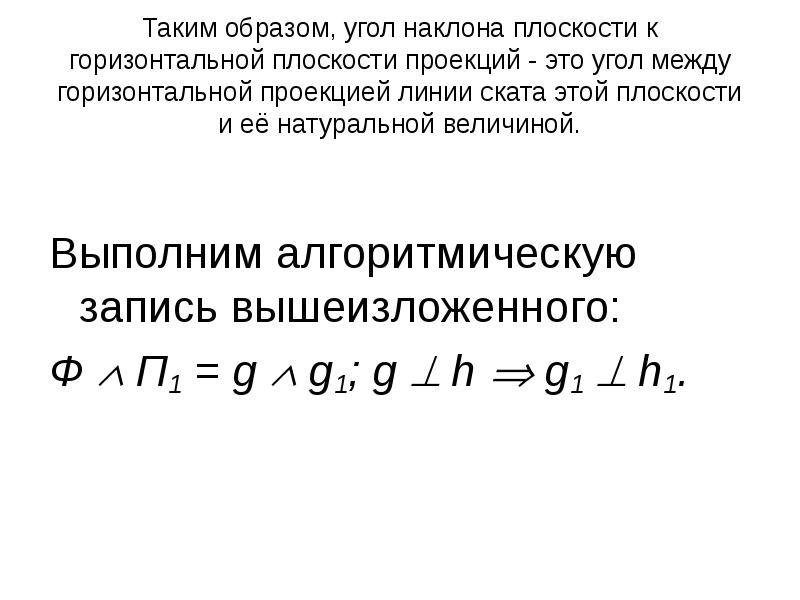

Таким образом, угол наклона плоскости к горизонтальной плоскости проекций - это угол между горизонтальной проекцией линии ската этой плоскости и её натуральной величиной. Выполним алгоритмическую запись вышеизложенного: Ф  П1 = g  g1; g  h  g1  h1.

Слайд 42

Описание слайда:

Плоский чертёж. Зададим плоскость Ф треугольником АВС Алгоритм решения задачи: 1. Проводим в плоскости Ф(АВС) горизонталь h(h1,h2). 2. Проводим g1(B1K1)  h1. Находим g2(B2K2) по принадлежности плоскости. 3. Находим натуральную величину g методом прямоугольного треугольника (рис. 2-21). 4. Угол  между g1 u g - есть угол наклона плоскости Ф(АВС) к П1.

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

Полное решение задачи

Слайд 46

Описание слайда:

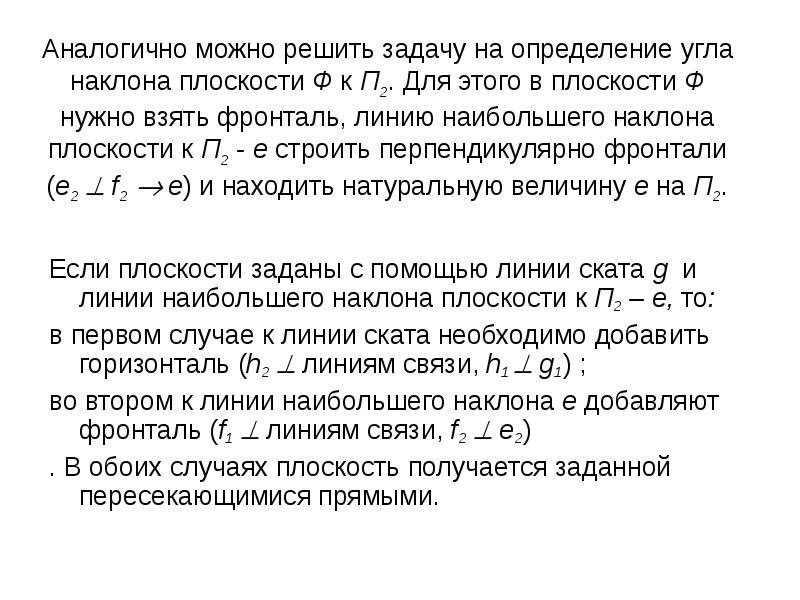

Аналогично можно решить задачу на определение угла наклона плоскости Ф к П2. Для этого в плоскости Ф нужно взять фронталь, линию наибольшего наклона плоскости к П2 - е строить перпендикулярно фронтали (е2  f2  е) и находить натуральную величину е на П2. Если плоскости заданы с помощью линии ската g и линии наибольшего наклона плоскости к П2 – е, то: в первом случае к линии ската необходимо добавить горизонталь (h2  линиям связи, h1  g1) ; во втором к линии наибольшего наклона е добавляют фронталь (f1  линиям связи, f2  е2) . В обоих случаях плоскость получается заданной пересекающимися прямыми.

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

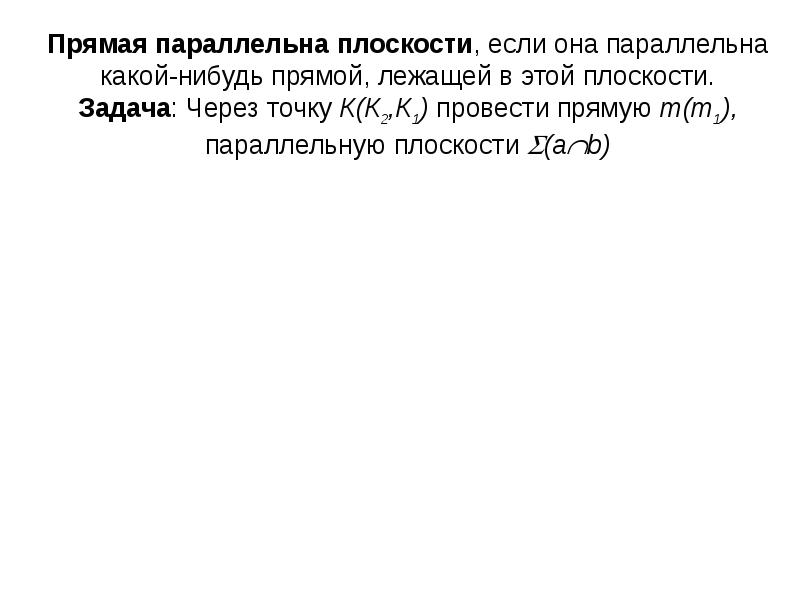

Прямая параллельна плоскости, если она параллельна какой-нибудь прямой, лежащей в этой плоскости. Задача: Через точку К(К2,К1) провести прямую m(m1), параллельную плоскости (ab)

Слайд 49

Описание слайда:

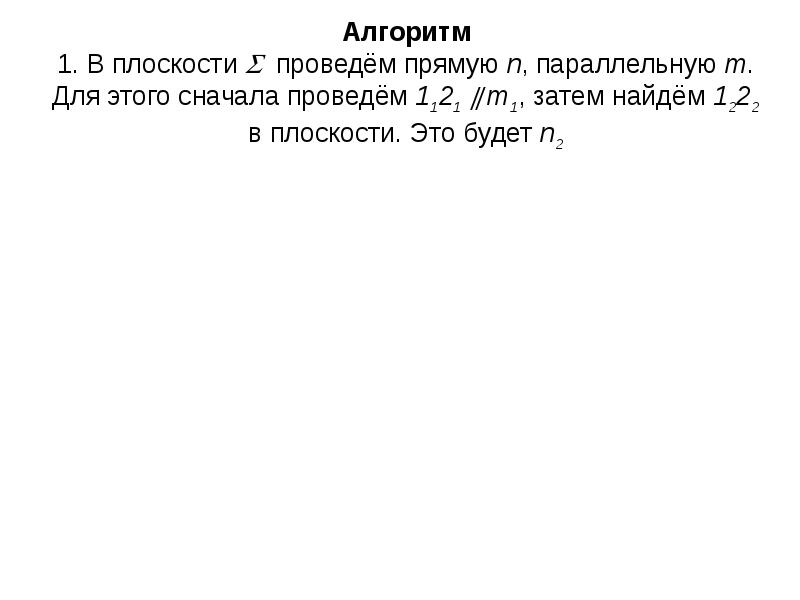

Алгоритм 1. В плоскости  проведём прямую n, параллельную m. Для этого сначала проведём 1121  m1, затем найдём 1222 в плоскости. Это будет n2

Слайд 50

Описание слайда:

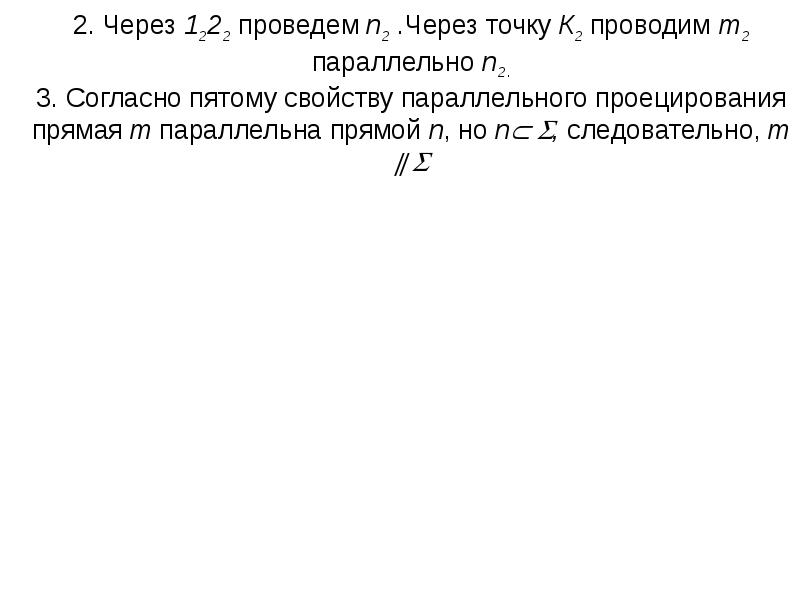

2. Через 1222 проведем n2 .Через точку К2 проводим m2 параллельно n2. 3. Согласно пятому свойству параллельного проецирования прямая m параллельна прямой n, но n , следовательно, m  

Слайд 51

Описание слайда:

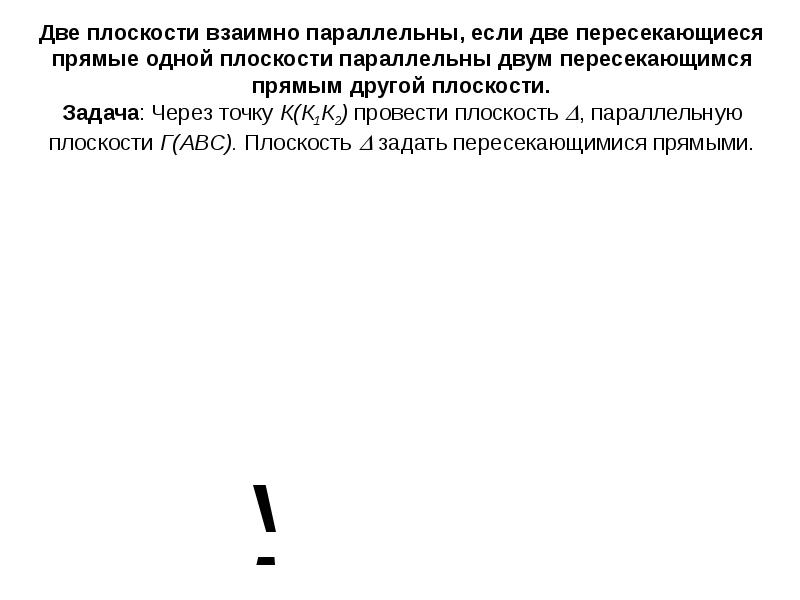

Две плоскости взаимно параллельны, если две пересекающиеся прямые одной плоскости параллельны двум пересекающимся прямым другой плоскости. Задача: Через точку К(К1К2) провести плоскость , параллельную плоскости Г(АВС). Плоскость  задать пересекающимися прямыми.

Слайд 52

Описание слайда:

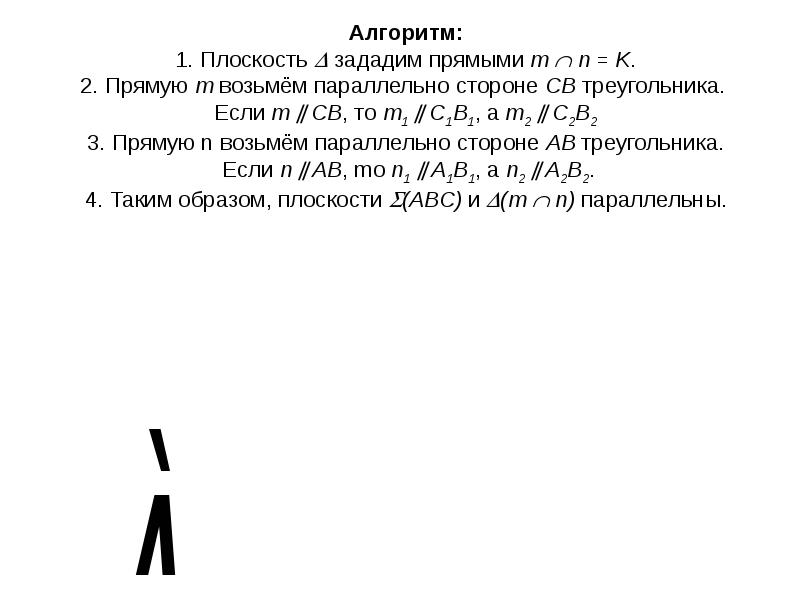

Алгоритм: 1. Плоскость  зададим прямыми m  n = K. 2. Прямую m возьмём параллельно стороне СВ треугольника. Если m  СВ, то m1  C1B1, a m2  C2B2 3. Прямую n возьмём параллельно стороне АВ треугольника. Если n  AB, mo n1  A1B1, a n2  A2B2. 4. Таким образом, плоскости (АВС) и (m  n) параллельны.

Слайд 53

Описание слайда:

Задание поверхности на комплексном чертеже Существует несколько способов задания поверхности: аналитический, графический, кинематический. Любое тело ограничивается своей поверхностью. Тело - конечно и состоит из конкретного материала - металла, пластмассы, древесины. Поверхность является абстрактной фигурой, не имеющей толщины, т.е. образно говоря, это тонкая пленка, натянутая на каркас поверхности. Например, шар - тело, которое ограничено сферой - поверхностью.

Слайд 54

Описание слайда:

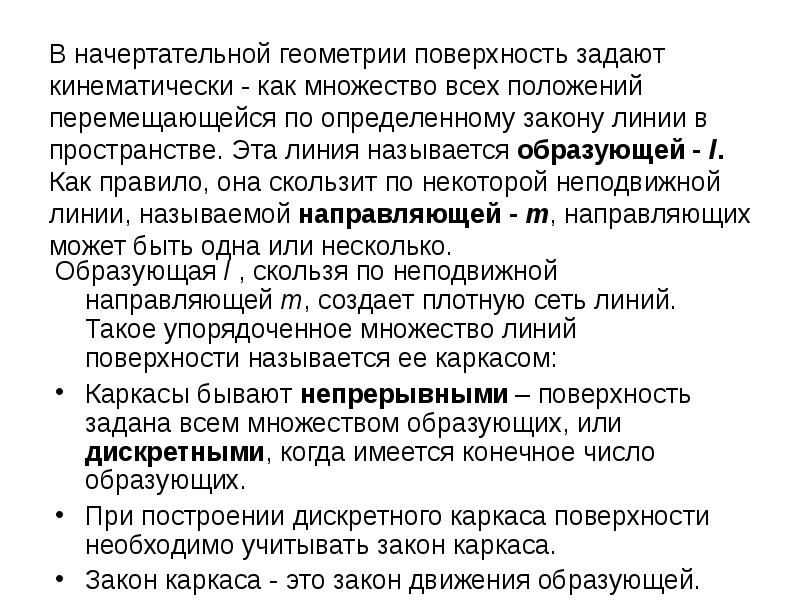

В начертательной геометрии поверхность задают кинематически - как множество всех положений перемещающейся по определенному закону линии в пространстве. Эта линия называется образующей - l. Как правило, она скользит по некоторой неподвижной линии, называемой направляющей - m, направляющих может быть одна или несколько. Образующая l , скользя по неподвижной направляющей m, создает плотную сеть линий. Такое упорядоченное множество линий поверхности называется ее каркасом: Каркасы бывают непрерывными – поверхность задана всем множеством образующих, или дискретными, когда имеется конечное число образующих. При построении дискретного каркаса поверхности необходимо учитывать закон каркаса. Закон каркаса - это закон движения образующей.

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

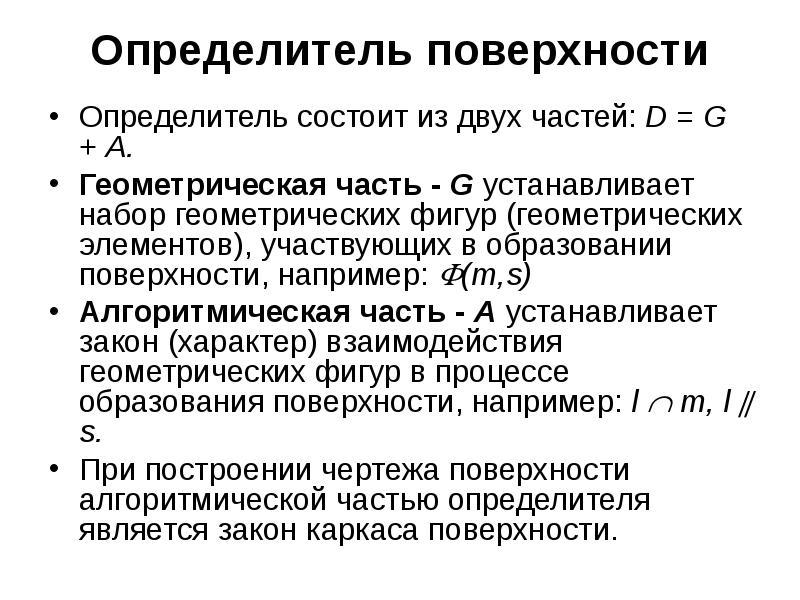

Определитель поверхности Определитель состоит из двух частей: D = G + А. Геометрическая часть - G устанавливает набор геометрических фигур (геометрических элементов), участвующих в образовании поверхности, например: (m,s) Алгоритмическая часть - А устанавливает закон (характер) взаимодействия геометрических фигур в процессе образования поверхности, например: l  m, l  s. При построении чертежа поверхности алгоритмической частью определителя является закон каркаса поверхности.

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

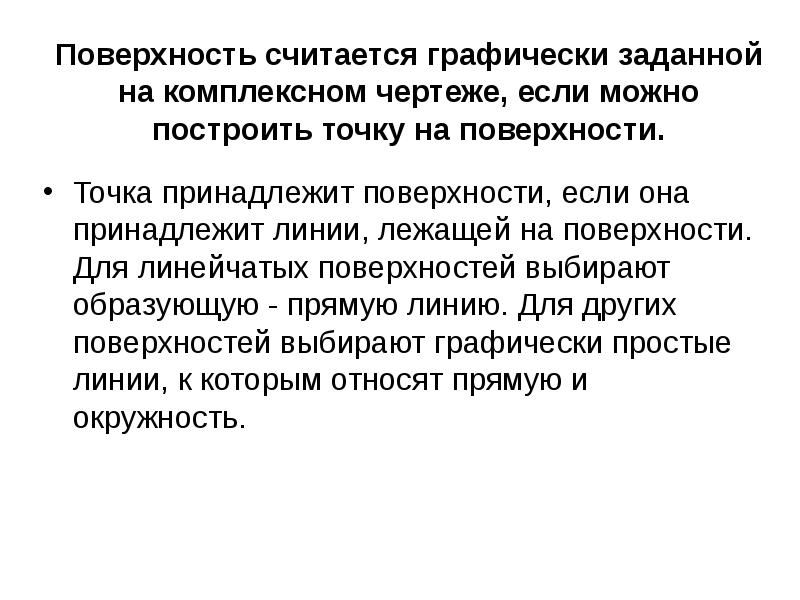

Поверхность считается графически заданной на комплексном чертеже, если можно построить точку на поверхности. Точка принадлежит поверхности, если она принадлежит линии, лежащей на поверхности. Для линейчатых поверхностей выбирают образующую - прямую линию. Для других поверхностей выбирают графически простые линии, к которым относят прямую и окружность.

Слайд 59

Описание слайда:

Рассмотрим пример задания треугольной призмы проекциями геометрической части определителя (АВС,S)

Слайд 60

Описание слайда:

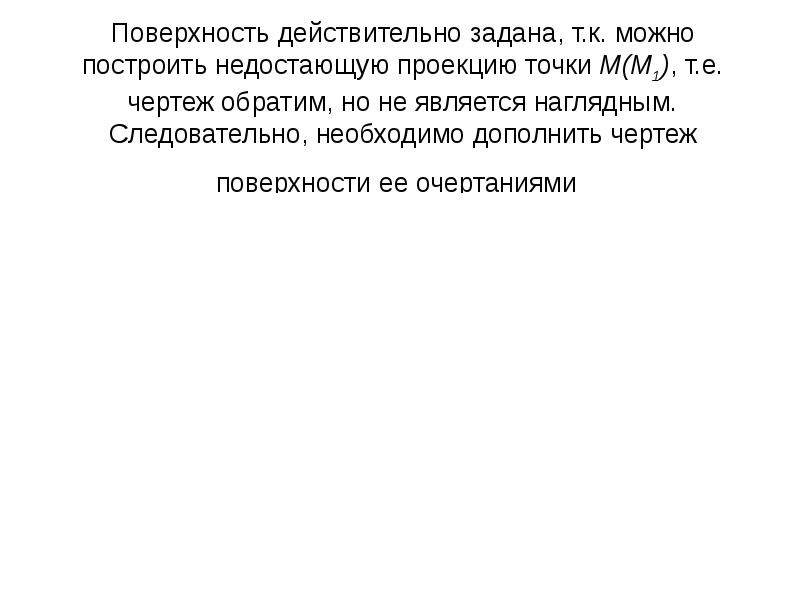

Поверхность действительно задана, т.к. можно построить недостающую проекцию точки М(М1), т.е. чертеж обратим, но не является наглядным. Следовательно, необходимо дополнить чертеж поверхности ее очертаниями

Слайд 61

Описание слайда:

Поэтому конструировать поверхности мы будем с помощью построения дискретного каркаса, проекции которого обеспечат обратимость и наглядность чертежа поверхности. Сконструировать поверхность - это значит построить проекции поверхности, состоящие из проекций определителя и проекций характерных линий, к которым относятся линии контура и линии обреза.

Слайд 62

Описание слайда:

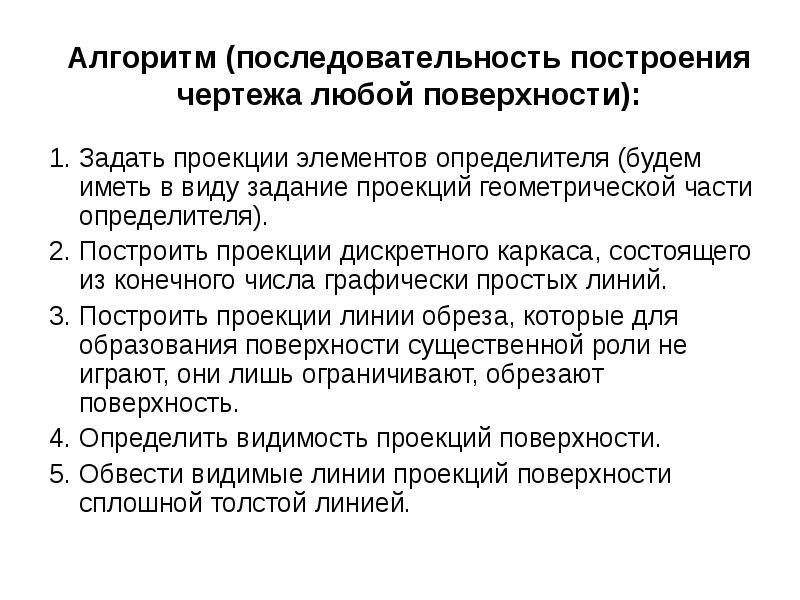

Алгоритм (последовательность построения чертежа любой поверхности): 1. Задать проекции элементов определителя (будем иметь в виду задание проекций геометрической части определителя). 2. Построить проекции дискретного каркаса, состоящего из конечного числа графически простых линий. 3. Построить проекции линии обреза, которые для образования поверхности существенной роли не играют, они лишь ограничивают, обрезают поверхность. 4. Определить видимость проекций поверхности. 5. Обвести видимые линии проекций поверхности сплошной толстой линией.
