Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Композиты. Полимерные композиционные материалы. Доклад-сообщение содержит 23 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Композиты Композиты – это многокомпонентные материалы, состоящие из пластичной основы (матрицы) и наполнителей. Дополнительными критериями отнесения к композитам являются следующие условия: Доля второго по объему компонента должна быть не ниже 5%, Физико-химические свойства компонентов должны существенно различаться, Искусственные композиты получают смешением исходных компонентов.

Слайд 2

Описание слайда:

Полимерные композиционные материалы Композиты, в которых матрицей служит полимерный материал, являются одним из самых многочисленных и разнообразных видов материалов. Их применение в различных областях дает значительный экономический эффект. Например, использование ПКМ при производстве космической и авиационной техники позволяет сэкономить от 5 до 30% веса летательного аппарата.

Слайд 3

Описание слайда:

Армированные композиты выделяют волокнистые и дисперсионно-наполненные композиционные материалы. Волокнистые композиты с полимерной матрицей также называют армированными пластиками. а, b, c – волокна, d – дисперсный материал a b c d

Слайд 4

Описание слайда:

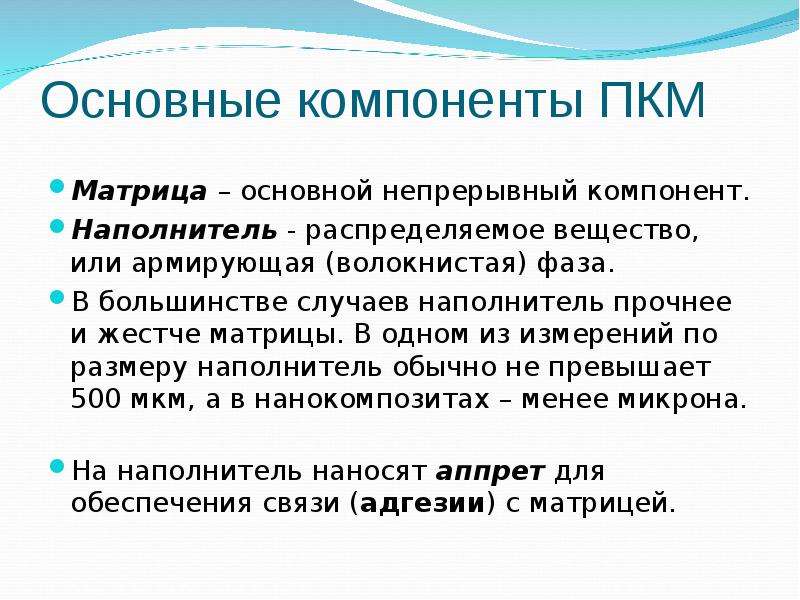

Основные компоненты ПКМ Матрица – основной непрерывный компонент. Наполнитель - распределяемое вещество, или армирующая (волокнистая) фаза. В большинстве случаев наполнитель прочнее и жестче матрицы. В одном из измерений по размеру наполнитель обычно не превышает 500 мкм, а в нанокомпозитах – менее микрона. На наполнитель наносят аппрет для обеспечения связи (адгезии) с матрицей.

Слайд 5

Описание слайда:

Монтмориллонит Слоистый алюмосиликат монтмориллонит является наиболее известным примером природных наноглин. Он имеет непостоянный химический состав, который сильно зависит от содержания воды, %: SiO2 - 48-56, Аl2O3 - 11-22, Fe2O3 - 5 и более, МgO - 4-9, СаO - 0,8-3,5 и болeе, Н2O - 12-24. Структура монтмориллонита отличается симметричным сложением пачек слоев, между которыми размещаются молекулы межслоевой воды и ионы Са, Na и др. Характерно большое расстояние между пачками слоёв.

Слайд 6

Описание слайда:

Определение знака заряда наноглин электрофорезом

Слайд 7

Описание слайда:

Уменьшение газопроницаемости композита

Слайд 8

Описание слайда:

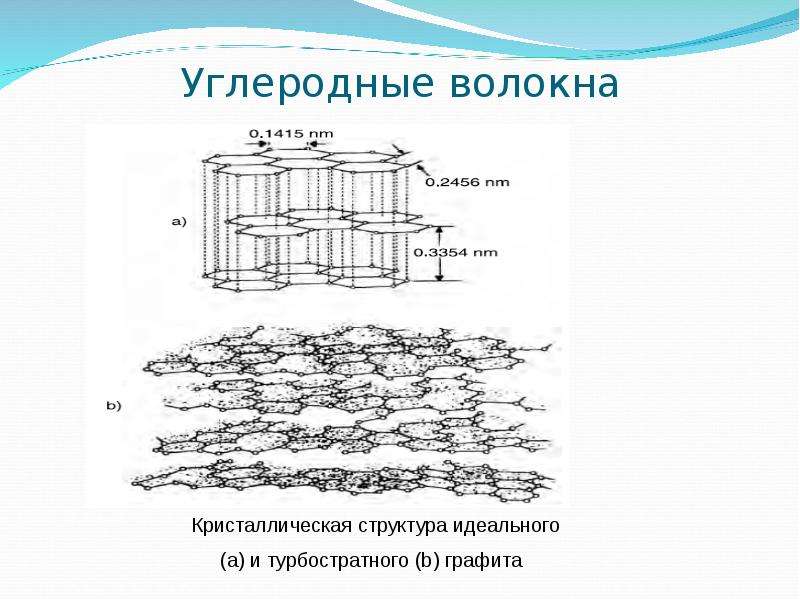

Углеродные волокна

Слайд 9

Описание слайда:

Углеродные волокна Для получения углеродных волокон пригодна термостратная слоистая структура углерода.Некоторое количество слоев при взаимодействии образуют пакеты. Пакеты связаны между собой различными формами аморфного углерода и образуют пространственный полимер. Углеродное волокно впервые получено в 1880 г. Эдисоном и использовано в качестве нити накаливания. Принцип получения углеродного волокна сводится к нагреванию органических волокон в определенных условиях, не разрушая их.

Слайд 10

Описание слайда:

Углеродные волокна На 95 – 99% состоят из углерода, имеют структуру турбостратного графита и представляют собой длинные (десятки метров) и тонкие (5-15 мкм) нити, имеющие в своей основе упорядоченную графитоподобную структуру. Получают из полиакрилонитрильных волокон (ПАН) и углеродных пеков.

Слайд 11

Описание слайда:

Углеродные волокна Полезные свойства: Высокий модуль упругости Высокая прочность Низкий удельный вес. Высокая термостабильность (в отсутствии кислорода). Высокая химическая стойкость. Высокая теплопроводность в сочетании с высоким сопротивлением усталости. Высокая электропроводность. Низкий коэффициент теплового расширения. Отличное сопротивление ползучести. Биосовместимость.

Слайд 12

Описание слайда:

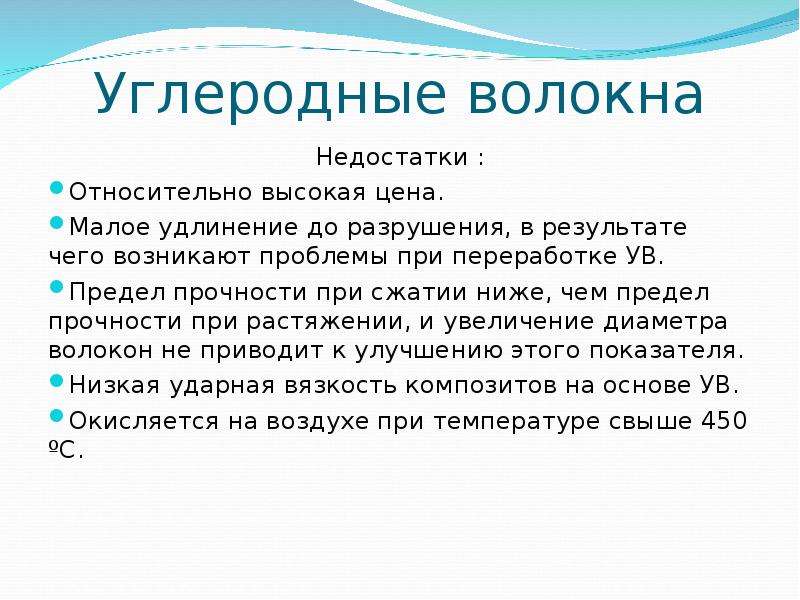

Углеродные волокна Недостатки : Относительно высокая цена. Малое удлинение до разрушения, в результате чего возникают проблемы при переработке УВ. Предел прочности при сжатии ниже, чем предел прочности при растяжении, и увеличение диаметра волокон не приводит к улучшению этого показателя. Низкая ударная вязкость композитов на основе УВ. Окисляется на воздухе при температуре свыше 450 ºС.

Слайд 13

Описание слайда:

Химическая структура ПАН-волокон химическая структура оптимальна для образования наноупорядоченной структуры УВ. В растущих при полимеризации макромолекулах чередуются кристаллиты длиной 5-10 нм и аморфные прослойки длиной 4-8 нм

Слайд 14

Описание слайда:

Формование волокон из раствора Создание ориентированной упорядоченной наноструктуры молекул полимера обеспечивается при формовании волокон из вязких растворов . Основные способы: мокрое формование, сухое формование, сухо-мокрое формование.

Слайд 15

Описание слайда:

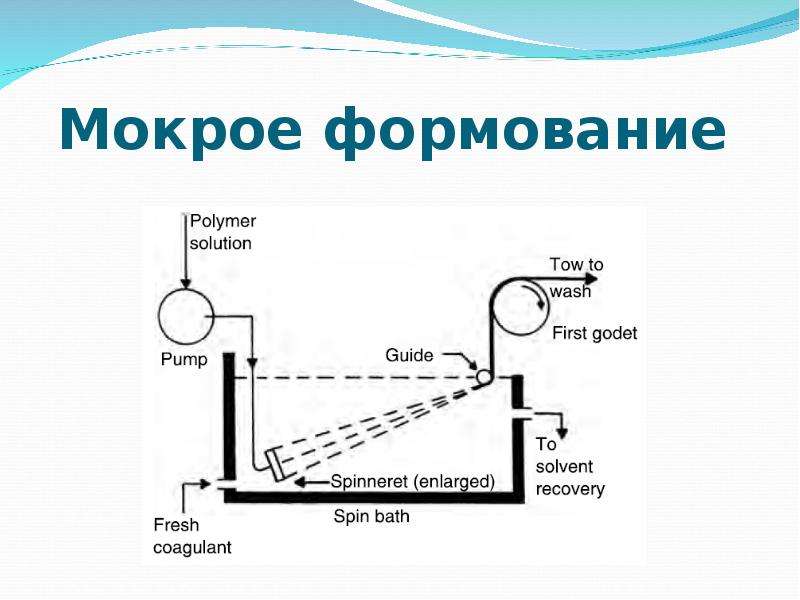

Мокрое формование

Слайд 16

Описание слайда:

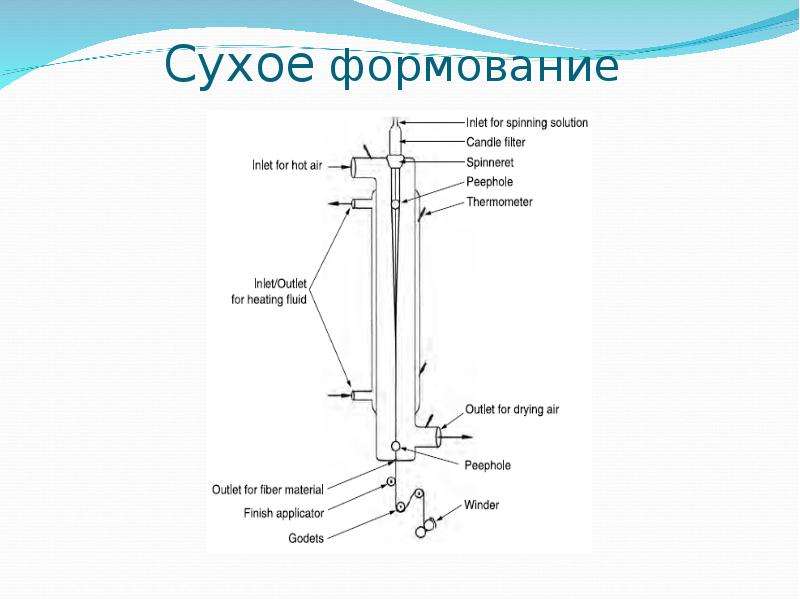

Сухое формование

Слайд 17

Описание слайда:

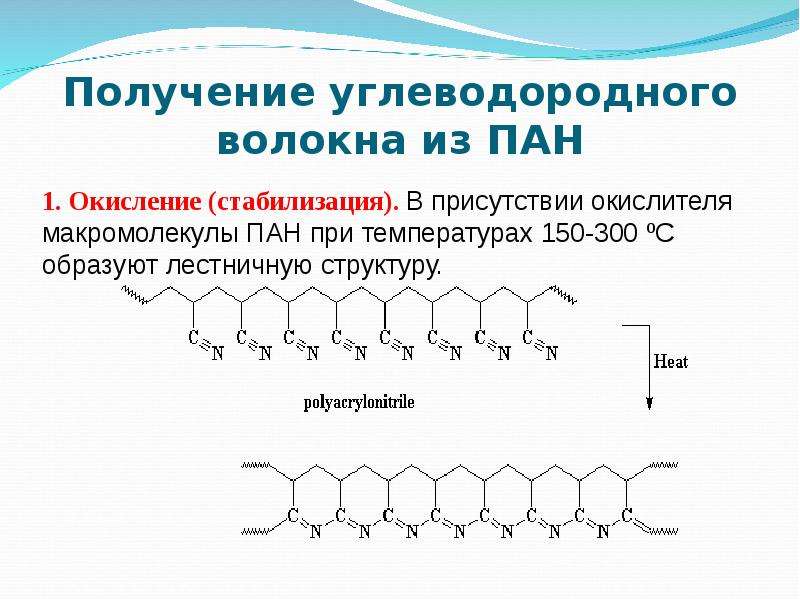

Получение углеводородного волокна из ПАН

Слайд 18

Описание слайда:

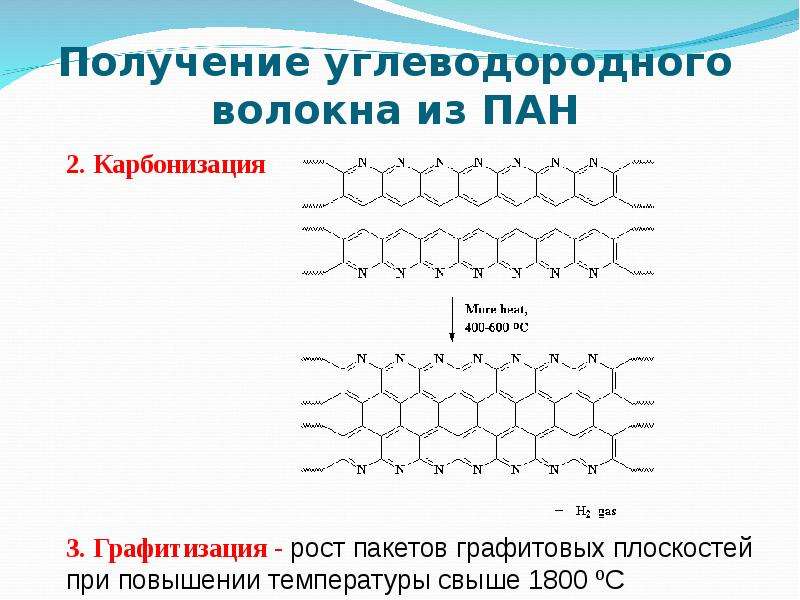

Получение углеводородного волокна из ПАН

Слайд 19

Описание слайда:

Внешний вид углеродных волокон и тканей на их основе

Слайд 20

Описание слайда:

Углеродные волокна Высокотемпературной активацией в среде водяного пара или CO2 при 600-1000 0C получают углеродные волокнистые адсорбенты (УВА) Обработкой УВА окислителями (нитраты), концентрированными растворами кислот (HNO3, H2SO4, H3PO4) и др. реагентами получают катионообменники. Введением в исходные волокна или УВА различных металлов (Pt, Ir, Pd, Cr, V, Ag, Mn, Cu, Со, Ni, Fe и др.) получают УВ катализаторы,которые используют для окисления содержащихся в газах примесей (СО до CO2, SO2 до SO3 и др.). На основе углеродных волокон получают жесткие и гибкие электронагреватели, обогреваемую одежду и обувь.
