Слайд 1

Описание слайда:

Конструкционные функциональные волокнистые композиты Микрюков Константин Валентинович тел. 231-89-39, e-mail: mikrukov@kstu.ru

Слайд 2

Описание слайда:

ОРГАНИЧЕСКИЕ ВОЛОКНА Основные виды синтетических органических волокон Технология получения на примере арамидных волокон Основные свойства Применение

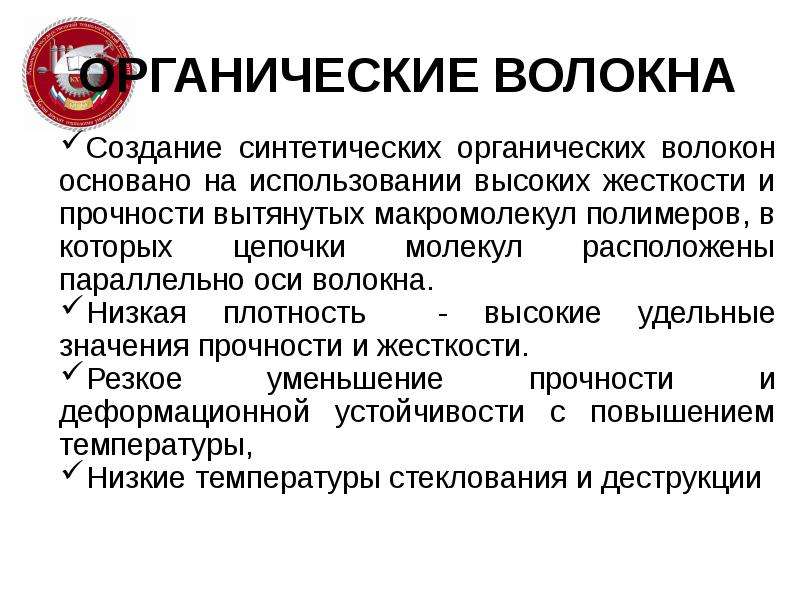

Слайд 3

Описание слайда:

ОРГАНИЧЕСКИЕ ВОЛОКНА Создание синтетических органических волокон основано на использовании высоких жесткости и прочности вытянутых макромолекул полимеров, в которых цепочки молекул расположены параллельно оси волокна. Низкая плотность - высокие удельные значения прочности и жесткости. Резкое уменьшение прочности и деформационной устойчивости с повышением температуры, Низкие температуры стеклования и деструкции

Слайд 4

Описание слайда:

Основные виды органических волокон Полиолефиновые: полиэтиленовые волокна, полипропиленовые нити, штапельное и моноволокно Фторволокна (фторлон): комплексные нити, штапельное и моноволокно Полиэтилентерефталатные нити, жгуты и штапельное волокно (лавсан) Волокна и нити на основе ароматических полиамидов Полиимидные волокна Комплексные нити фирмы «Дюпон» Полиоксадиазольные волокна и нити Волокна лестничного строения Полиамидоимидные волокна

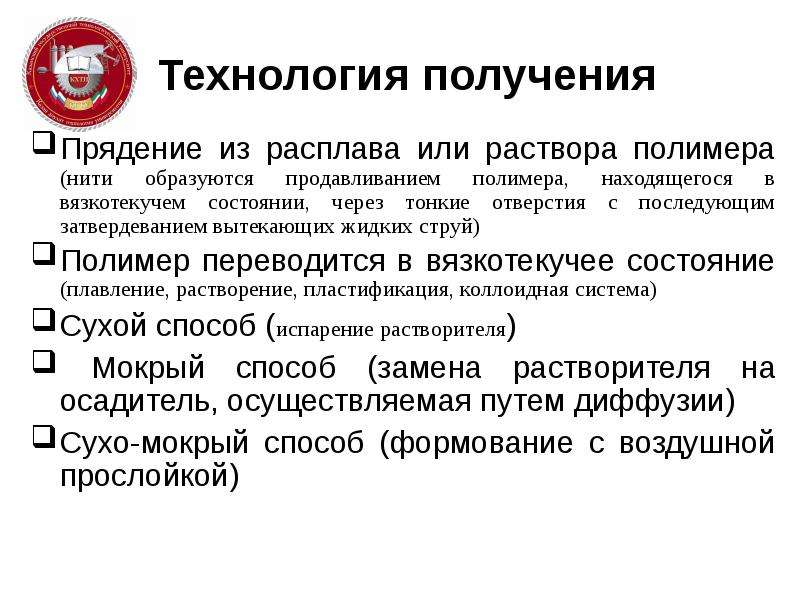

Слайд 5

Описание слайда:

Технология получения Прядение из расплава или раствора полимера (нити образуются продавливанием полимера, находящегося в вязкотекучем состоянии, через тонкие отверстия с последующим затвердеванием вытекающих жидких струй) Полимер переводится в вязкотекучее состояние (плавление, растворение, пластификация, коллоидная система) Сухой способ (испарение растворителя) Мокрый способ (замена растворителя на осадитель, осуществляемая путем диффузии) Сухо-мокрый способ (формование с воздушной прослойкой)

Слайд 6

Описание слайда:

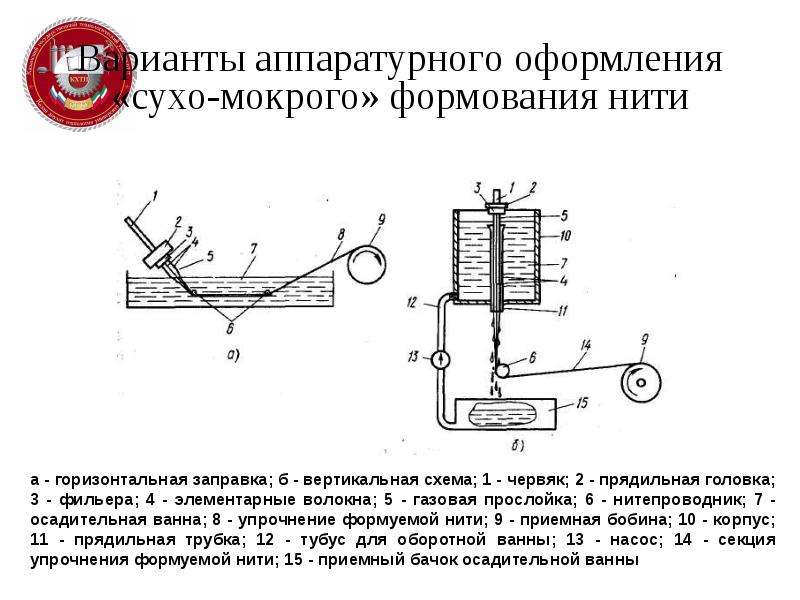

Варианты аппаратурного оформления «сухо-мокрого» формования нити а - горизонтальная заправка; б - вертикальная схема; 1 - червяк; 2 - прядильная головка; 3 - фильера; 4 - элементарные волокна; 5 - газовая прослойка; 6 - нитепроводник; 7 - осадительная ванна; 8 - упрочнение формуемой нити; 9 - приемная бобина; 10 - корпус; 11 - прядильная трубка; 12 - тубус для оборотной ванны; 13 - насос; 14 - секция упрочнения формуемой нити; 15 - приемный бачок осадительной ванны

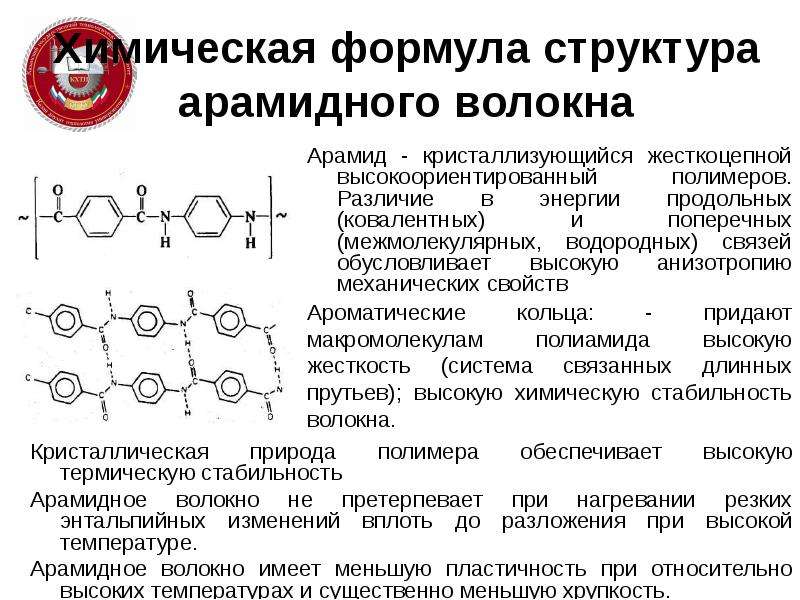

Слайд 7

Описание слайда:

Химическая формула структура арамидного волокна Арамид - кристаллизующийся жесткоцепной высокоориентированный полимеров. Различие в энергии продольных (ковалентных) и поперечных (межмолекулярных, водородных) связей обусловливает высокую анизотропию механических свойств

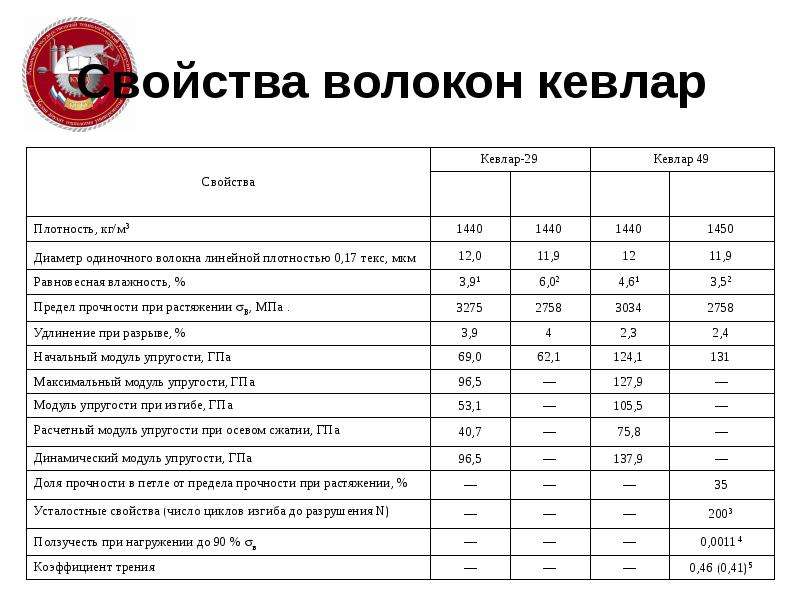

Слайд 8

Описание слайда:

Свойства волокон кевлар

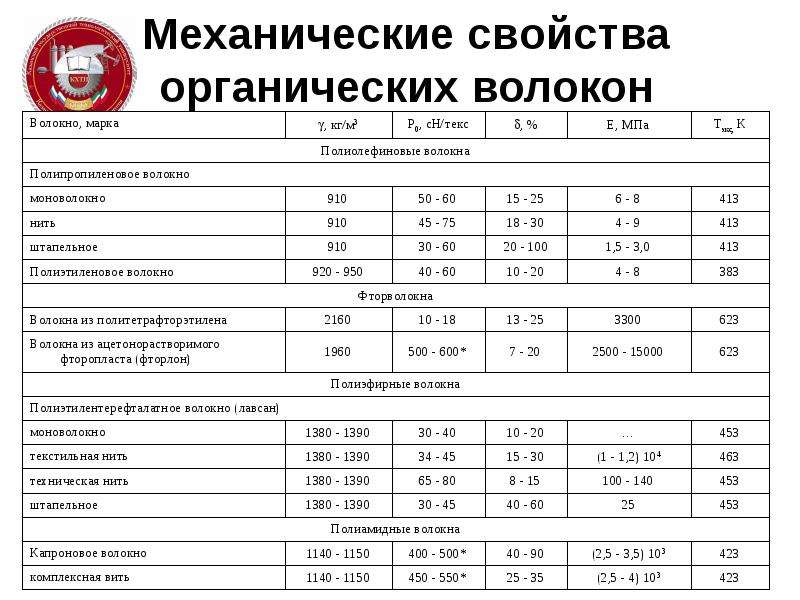

Слайд 9

Описание слайда:

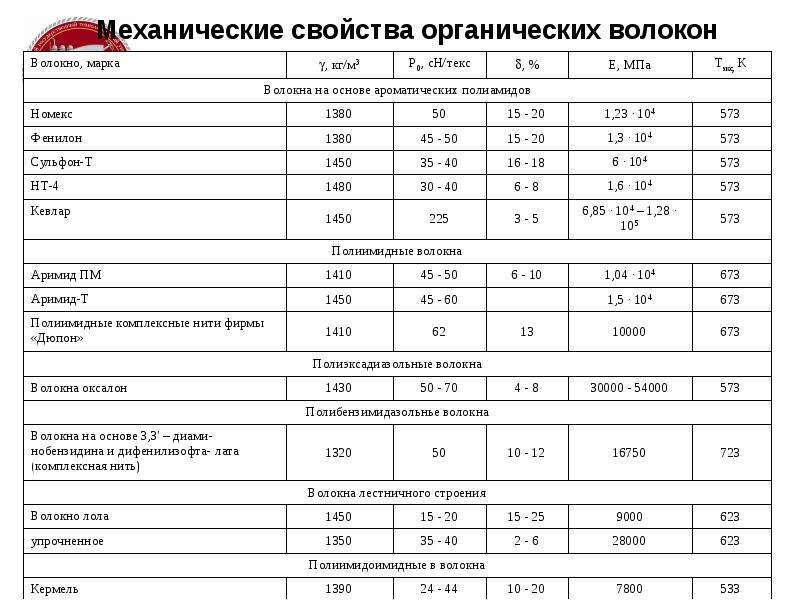

Механические свойства органических волокон

Слайд 10

Описание слайда:

Механические свойства органических волокон

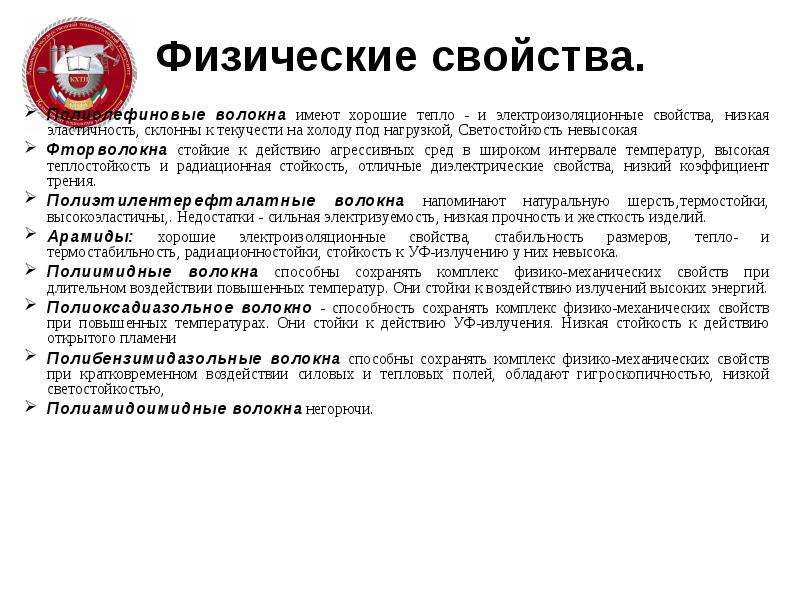

Слайд 11

Описание слайда:

Физические свойства. Полиолефиновые волокна имеют хорошие тепло - и электроизоляционные свойства, низкая эластичность, склонны к текучести на холоду под нагрузкой, Светостойкость невысокая Фторволокна стойкие к действию агрессивных сред в широком интервале температур, высокая теплостойкость и радиационная стойкость, отличные диэлектрические свойства, низкий коэффициент трения. Полиэтилентерефталатные волокна напоминают натуральную шерсть,термостойки, высокоэластичны,. Недостатки - сильная электризуемость, низкая прочность и жесткость изделий. Арамиды: хорошие электроизоляционные свойства, стабильность размеров, тепло- и термостабильность, радиационностойки, стойкость к УФ-излучению у них невысока. Полиимидные волокна способны сохранять комплекс физико-механических свойств при длительном воздействии повышенных температур. Они стойки к воздействию излучений высоких энергий. Полиоксадиазольное волокно - способность сохранять комплекс физико-механических свойств при повышенных температурах. Они стойки к действию УФ-излучения. Низкая стойкость к действию открытого пламени Полибензимидазольные волокна способны сохранять комплекс физико-механических свойств при кратковременном воздействии силовых и тепловых полей, обладают гигроскопичностью, низкой светостойкостью, Полиамидоимидные волокна негорючи.

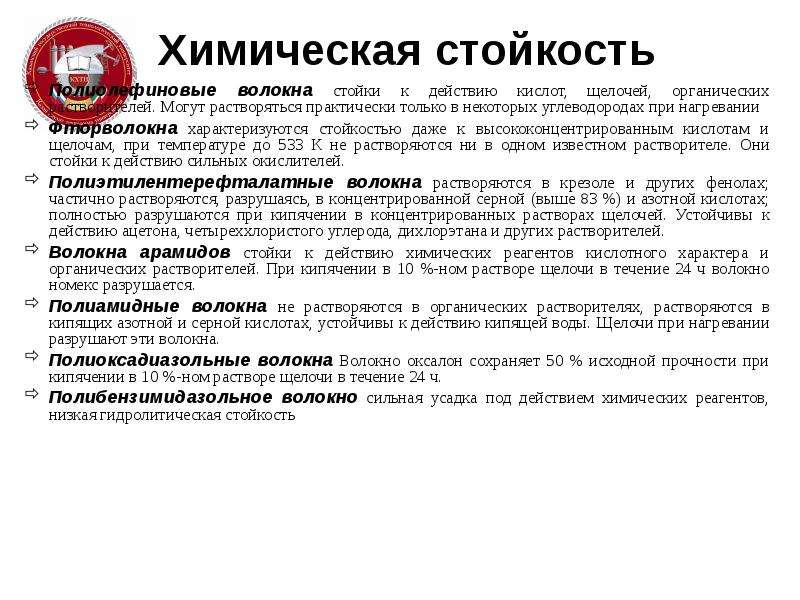

Слайд 12

Описание слайда:

Химическая стойкость Полиолефиновые волокна стойки к действию кислот, щелочей, органических растворителей. Могут растворяться практически только в некоторых углеводородах при нагревании Фторволокна характеризуются стойкостью даже к высококонцентрированным кислотам и щелочам, при температуре до 533 К не растворяются ни в одном известном растворителе. Они стойки к действию сильных окислителей. Полиэтилентерефталатные волокна растворяются в крезоле и других фенолах; частично растворяются, разрушаясь, в концентрированной серной (выше 83 %) и азотной кислотах; полностью разрушаются при кипячении в концентрированных растворах щелочей. Устойчивы к действию ацетона, четыреххлористого углерода, дихлорэтана и других растворителей. Волокна арамидов стойки к действию химических реагентов кислотного характера и органических растворителей. При кипячении в 10 %-ном растворе щелочи в течение 24 ч волокно номекс разрушается. Полиамидные волокна не растворяются в органических растворителях, растворяются в кипящих азотной и серной кислотах, устойчивы к действию кипящей воды. Щелочи при нагревании разрушают эти волокна. Полиоксадиазольные волокна Волокно оксалон сохраняет 50 % исходной прочности при кипячении в 10 %-ном растворе щелочи в течение 24 ч. Полибензимидазольное волокно сильная усадка под действием химических реагентов, низкая гидролитическая стойкость
