Слайд 1

Описание слайда:

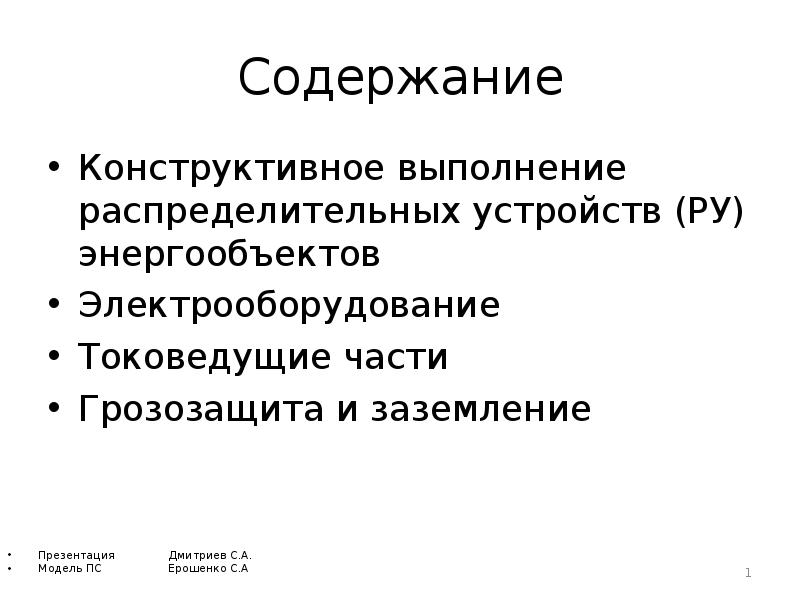

Содержание Конструктивное выполнение распределительных устройств (РУ) энергообъектов Электрооборудование Токоведущие части Грозозащита и заземление

Слайд 2

Описание слайда:

Конструктивное выполнение РУ ПС (часть 1)

Слайд 3

Описание слайда:

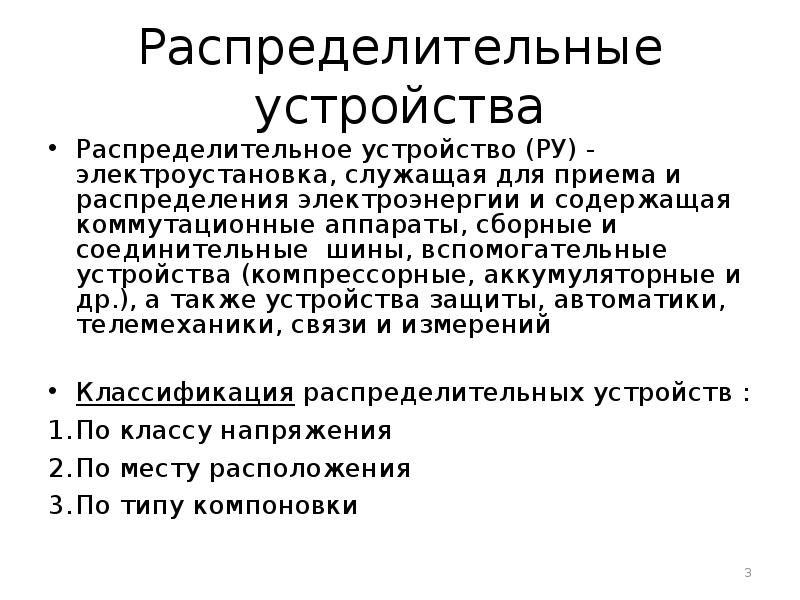

Распределительные устройства Распределительное устройство (РУ) - электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и др.), а также устройства защиты, автоматики, телемеханики, связи и измерений Классификация распределительных устройств : По классу напряжения По месту расположения По типу компоновки

Слайд 4

Описание слайда:

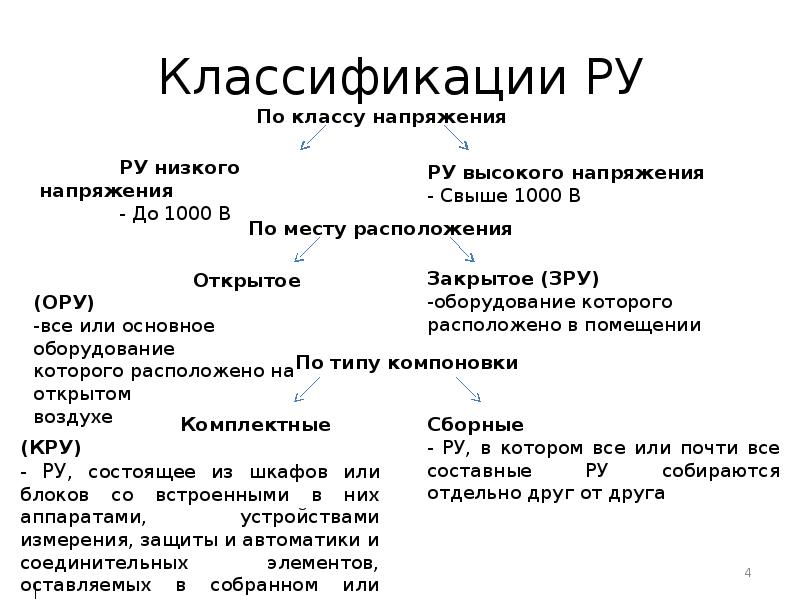

Классификации РУ

Слайд 5

Описание слайда:

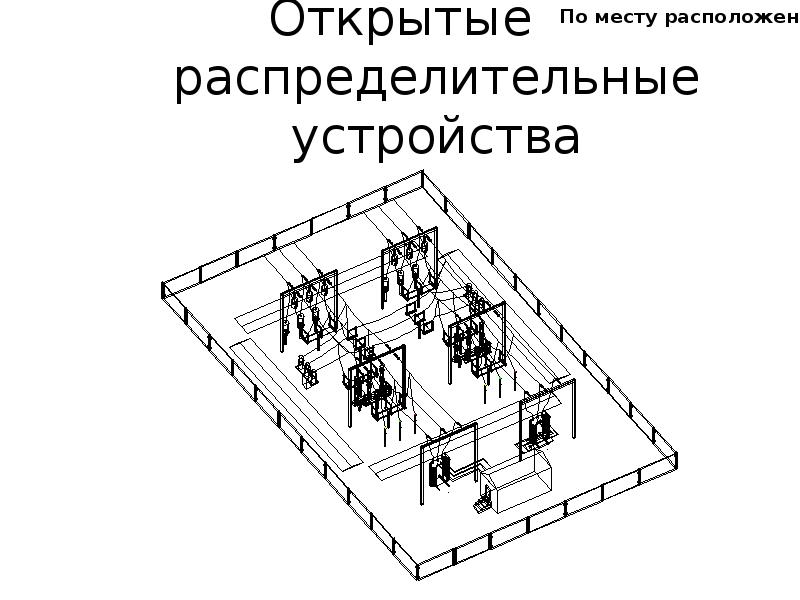

Открытые распределительные устройства

Слайд 6

Описание слайда:

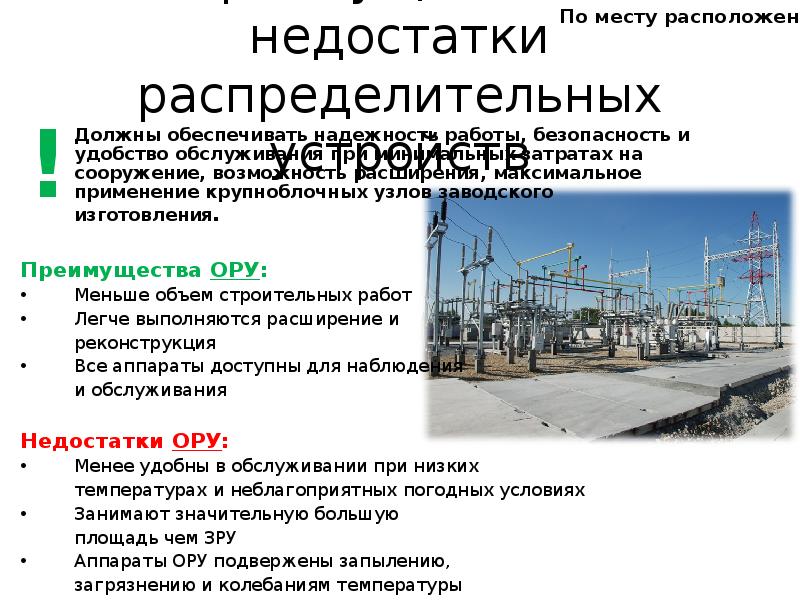

Преимущества и недостатки распределительных устройств Должны обеспечивать надежность работы, безопасность и удобство обслуживания при минимальных затратах на сооружение, возможность расширения, максимальное применение крупноблочных узлов заводского изготовления. Преимущества ОРУ: Меньше объем строительных работ Легче выполняются расширение и реконструкция Все аппараты доступны для наблюдения и обслуживания Недостатки ОРУ: Менее удобны в обслуживании при низких температурах и неблагоприятных погодных условиях Занимают значительную большую площадь чем ЗРУ Аппараты ОРУ подвержены запылению, загрязнению и колебаниям температуры

Слайд 7

Описание слайда:

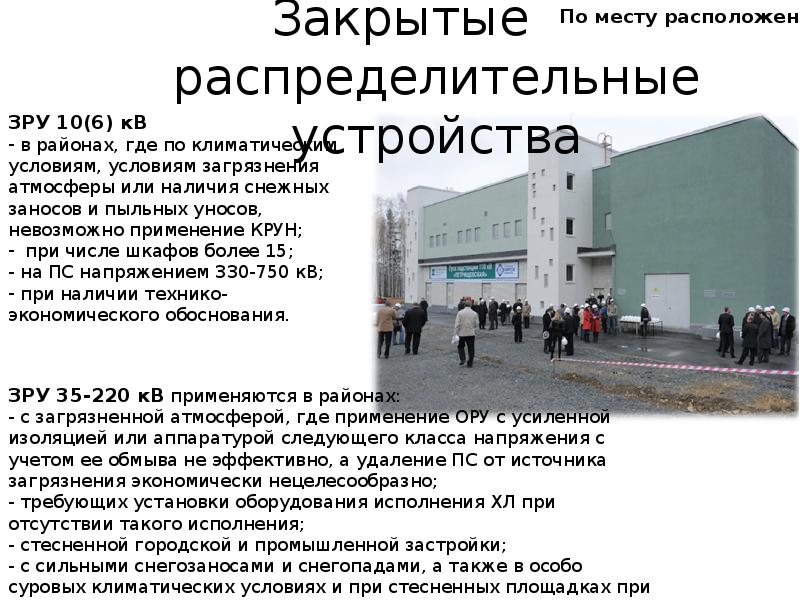

Закрытые распределительные устройства

Слайд 8

Описание слайда:

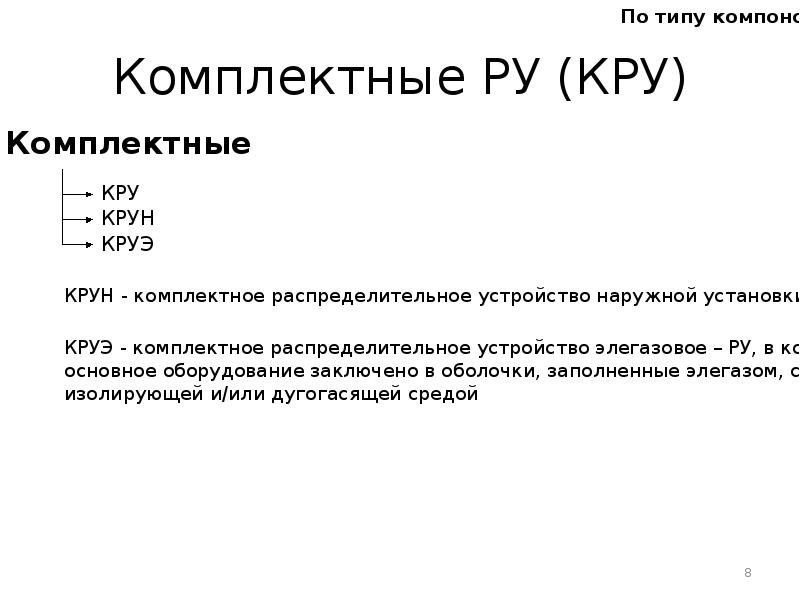

Комплектные РУ (КРУ)

Слайд 9

Описание слайда:

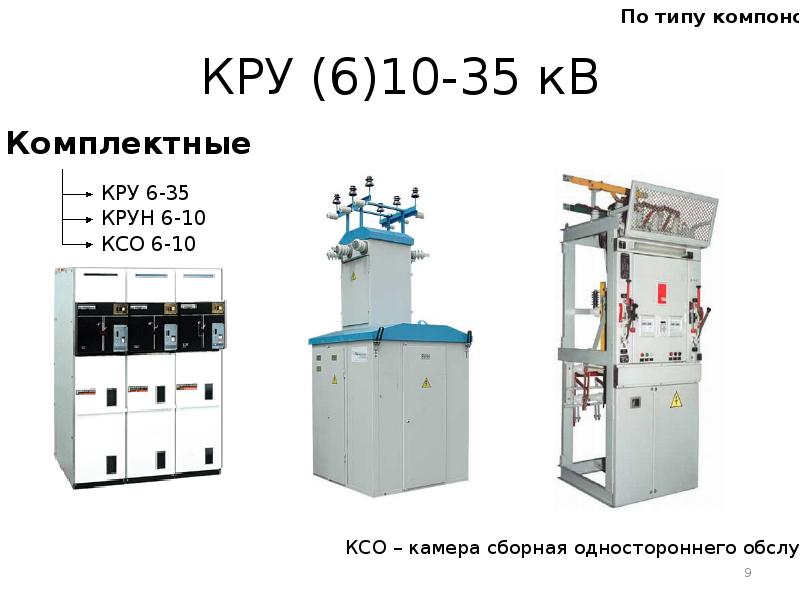

КРУ (6)10-35 кВ

Слайд 10

Описание слайда:

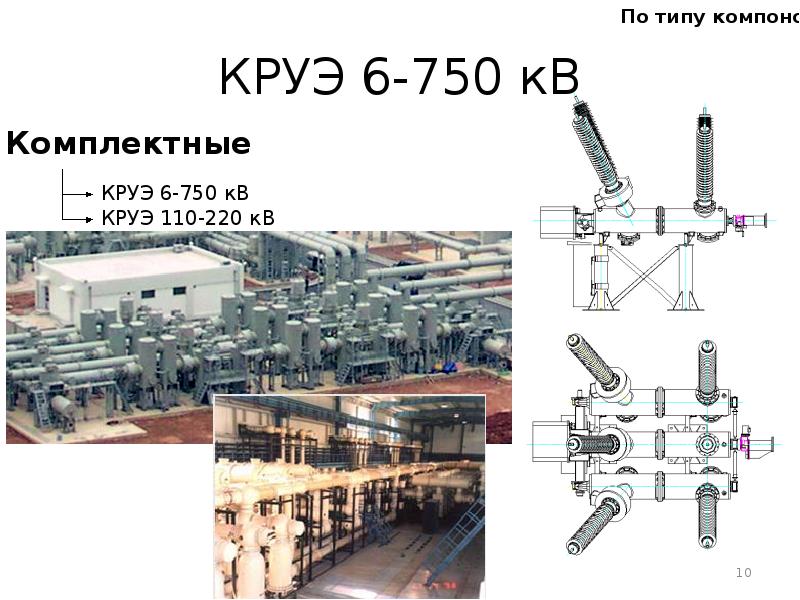

КРУЭ 6-750 кВ

Слайд 11

Описание слайда:

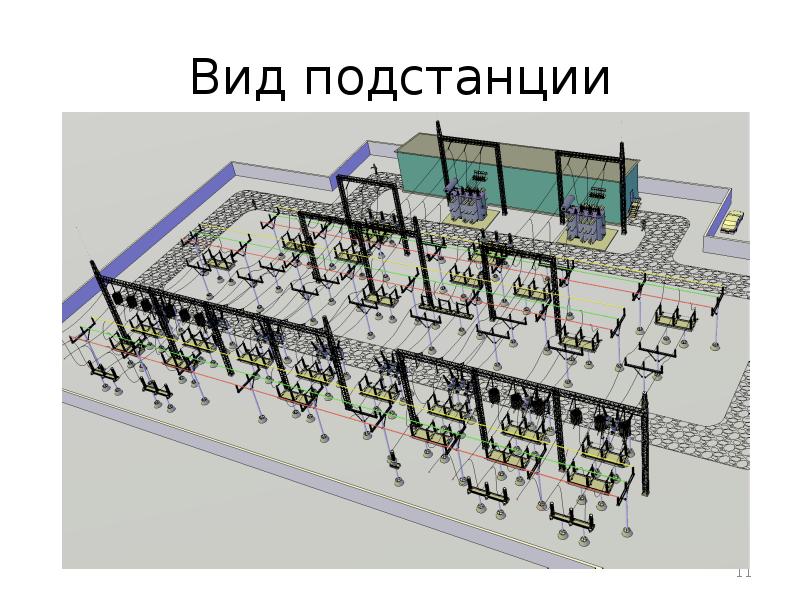

Вид подстанции

Слайд 12

Описание слайда:

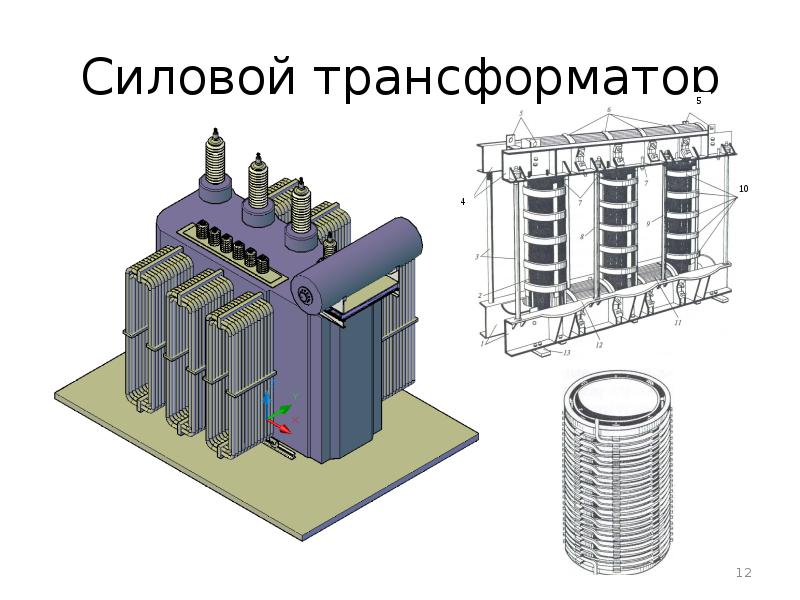

Силовой трансформатор

Слайд 13

Описание слайда:

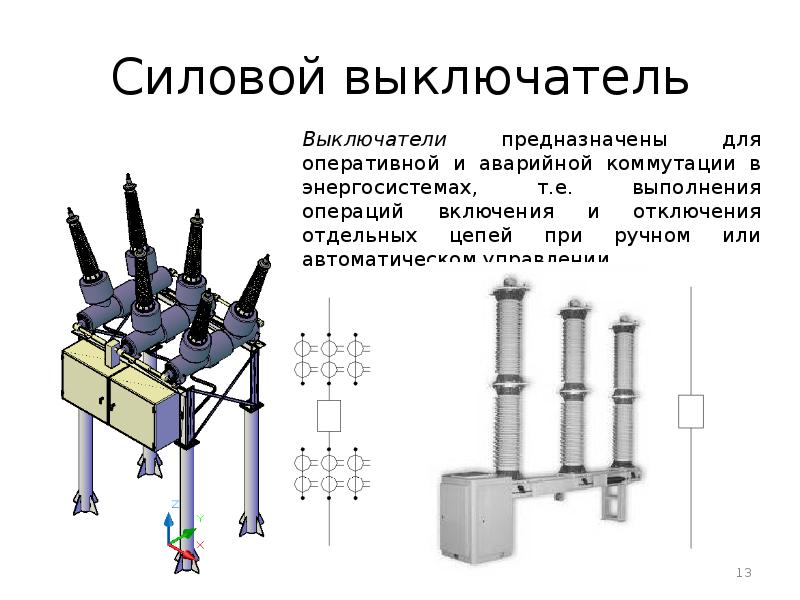

Силовой выключатель

Слайд 14

Описание слайда:

Разъединители

Слайд 15

Описание слайда:

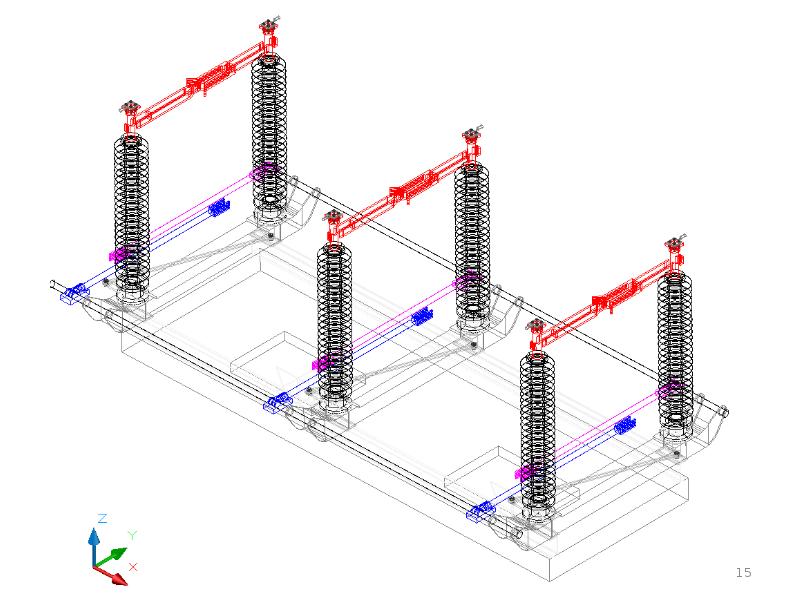

Слайд 16

Описание слайда:

Высокочастотный заградитель

Слайд 17

Описание слайда:

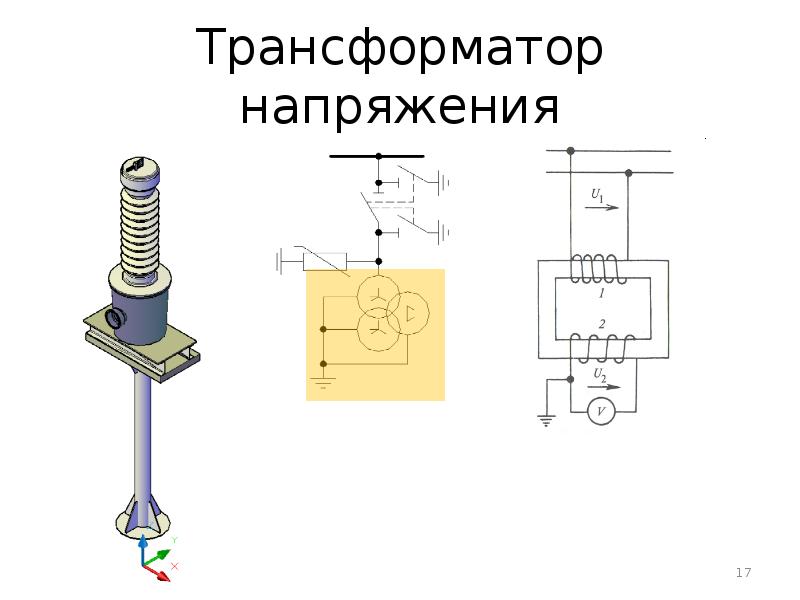

Трансформатор напряжения

Слайд 18

Описание слайда:

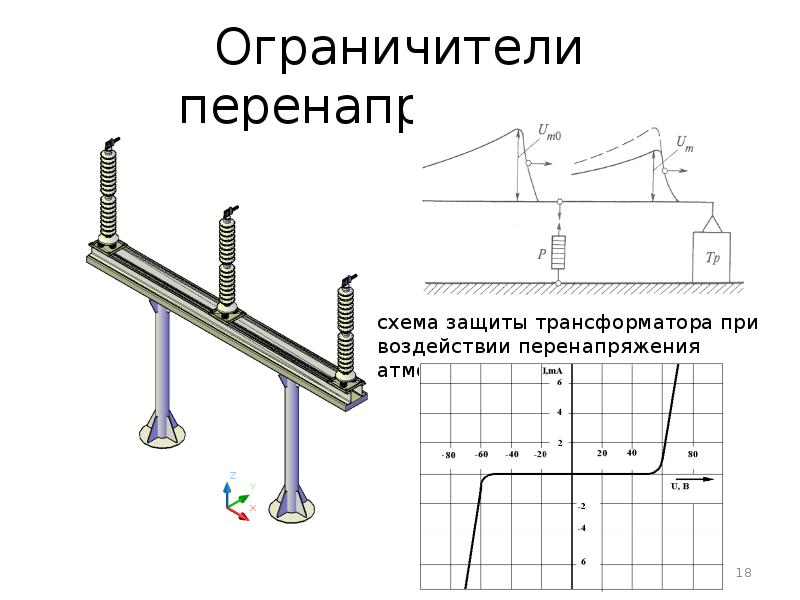

Ограничители перенапряжения

Слайд 19

Описание слайда:

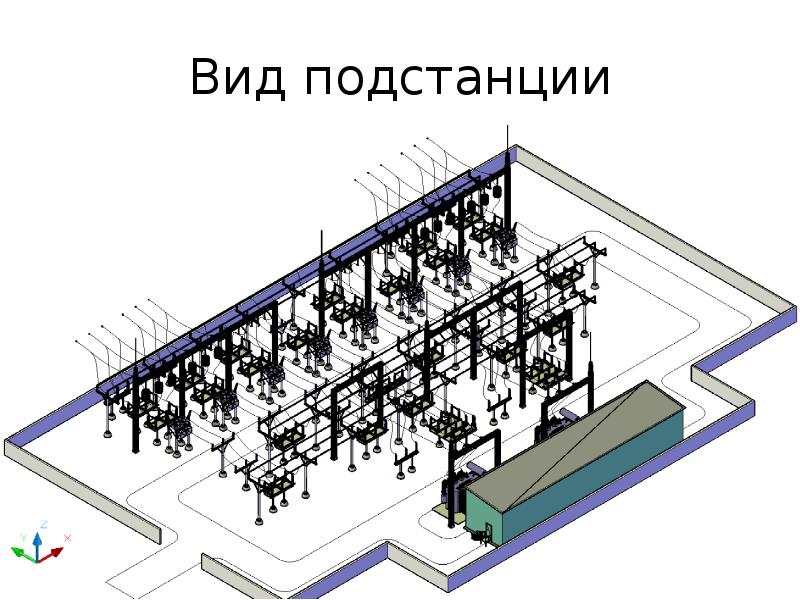

Вид подстанции

Слайд 20

Описание слайда:

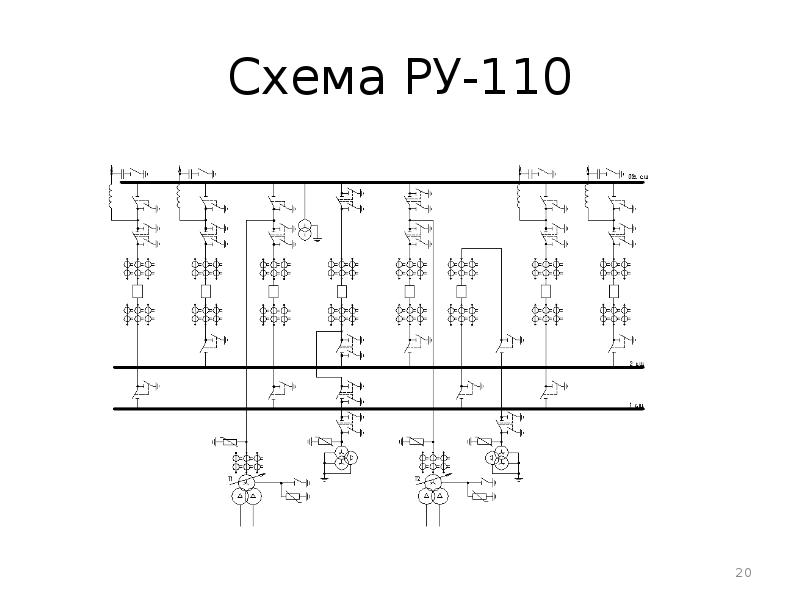

Схема РУ-110

Слайд 21

Описание слайда:

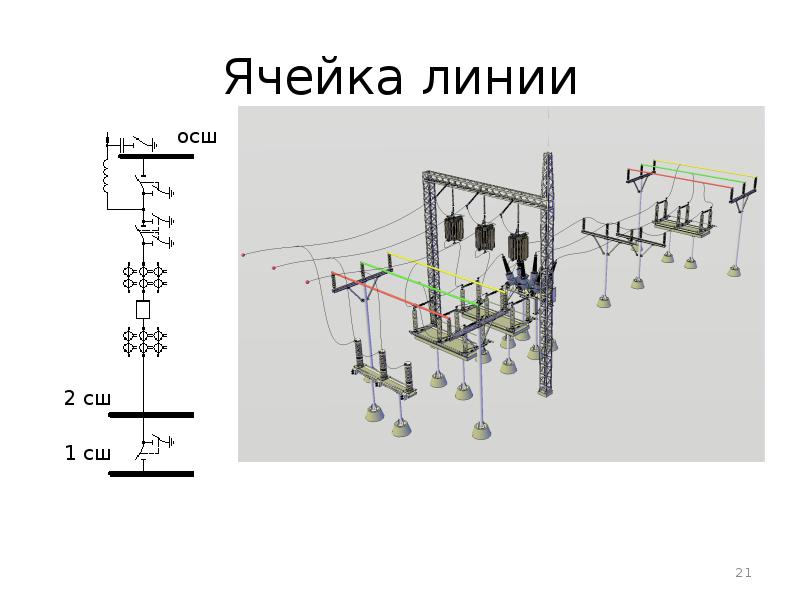

Ячейка линии

Слайд 22

Описание слайда:

Ячейка обходного выключателя

Слайд 23

Описание слайда:

Ячейка секционного выключателя

Слайд 24

Описание слайда:

Ячейка трансформатора

Слайд 25

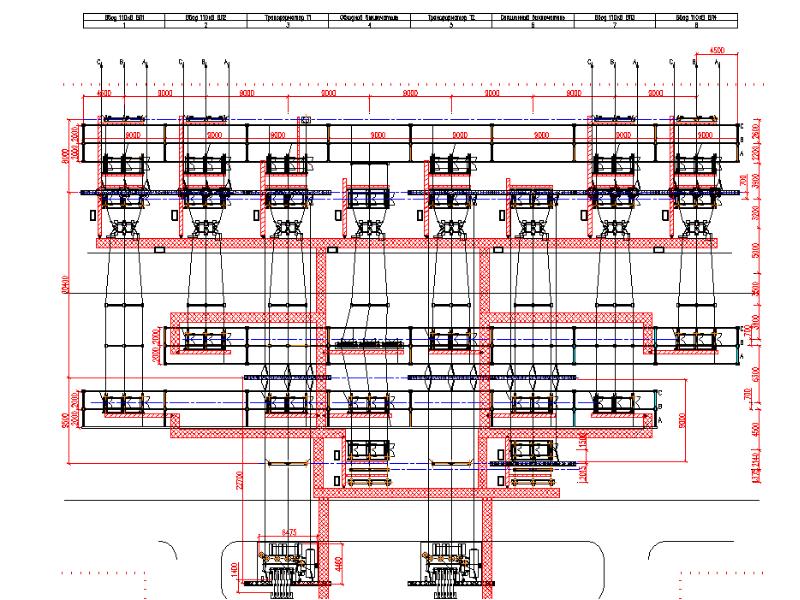

Описание слайда:

Слайд 26

Описание слайда:

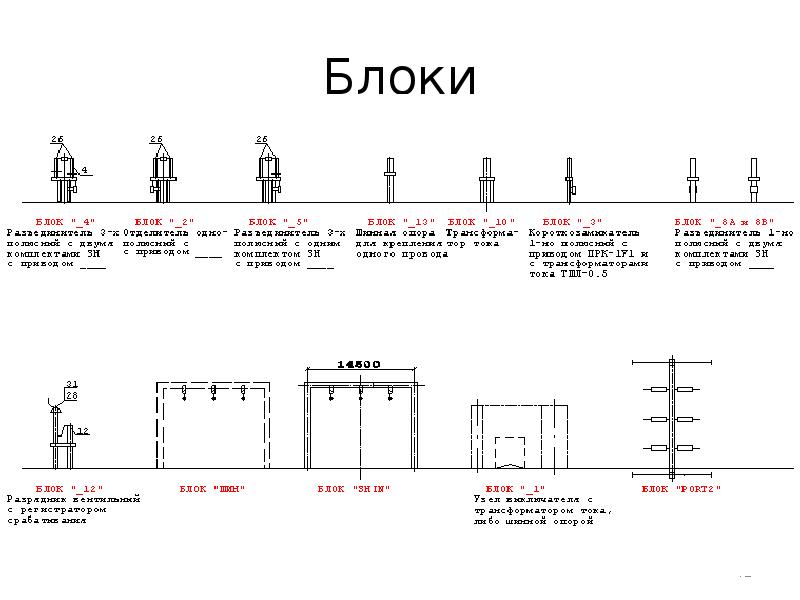

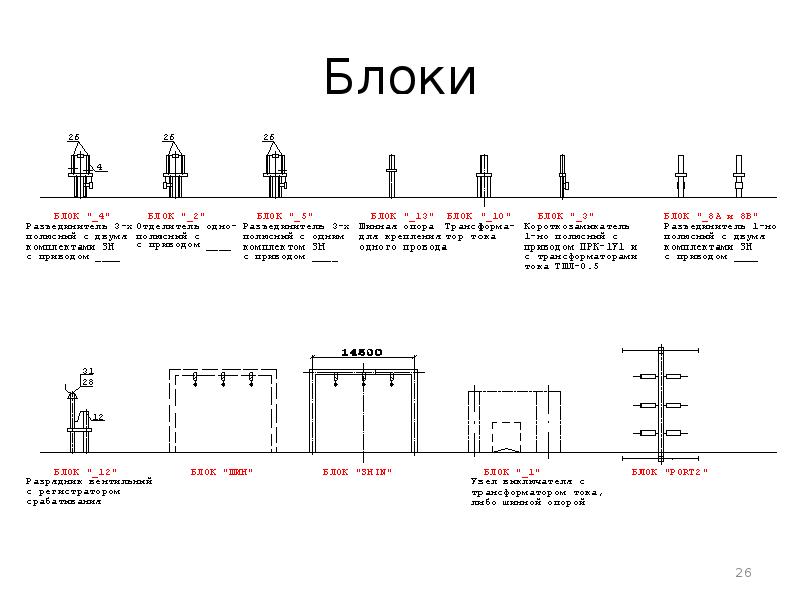

Блоки

Слайд 27

Описание слайда:

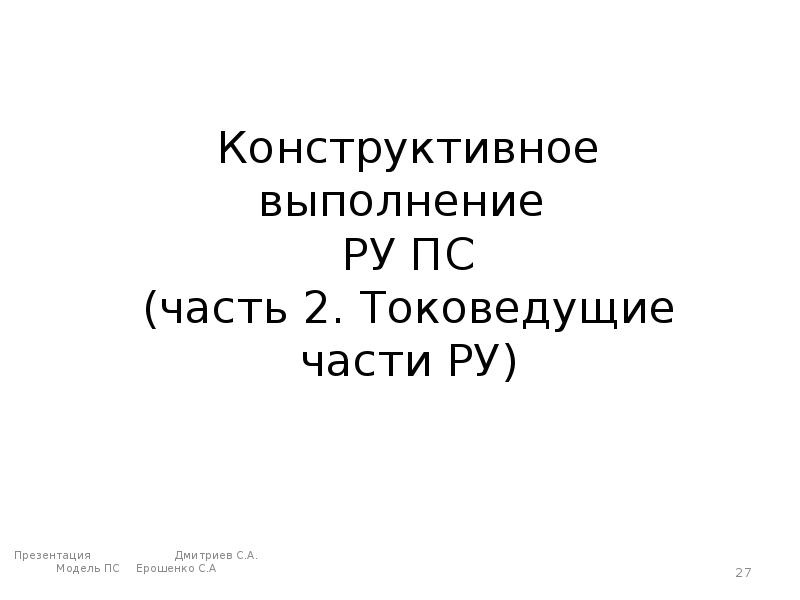

Конструктивное выполнение РУ ПС (часть 2. Токоведущие части РУ) Презентация Дмитриев С.А. Модель ПС Ерошенко С.А

Слайд 28

Описание слайда:

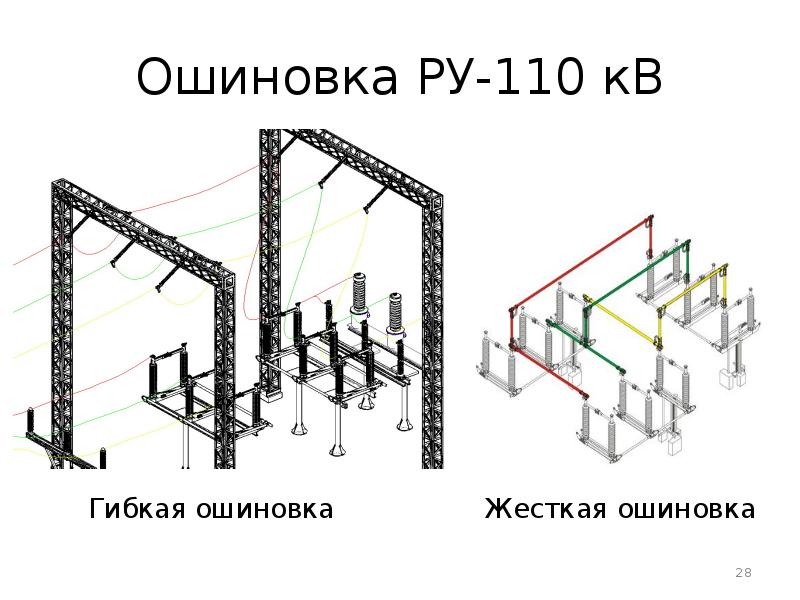

Ошиновка РУ-110 кВ Жесткая ошиновка

Слайд 29

Описание слайда:

Подвесные изоляторы

Слайд 30

Описание слайда:

Гирлянды изоляторов Натяжная гирлянда 1 - серьга; 2-первый изолятор; 3 - последний изолятор; 4 - ушко двулапчатое; 5 - седло (натяжной зажим); 6 - провод

Слайд 31

Описание слайда:

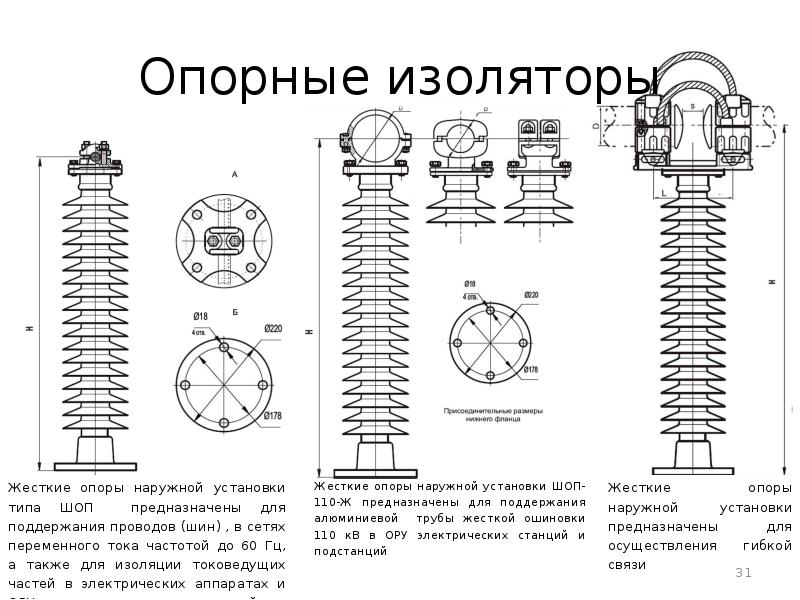

Опорные изоляторы Жесткие опоры наружной установки ШОП-110-Ж предназначены для поддержания алюминиевой трубы жесткой ошиновки 110 кВ в ОРУ электрических станций и подстанций

Слайд 32

Описание слайда:

Минимальные расстояния

Слайд 33

Описание слайда:

Выбор токоведущих частей по экономической плотности тока по допустимому току из условий нагрева в рабочих утяжеленных режимах по термической стойкости при к.з. проверка на динамическую стойкость проверка гибких токоведущих частей по условию коронирования

Слайд 34

Описание слайда:

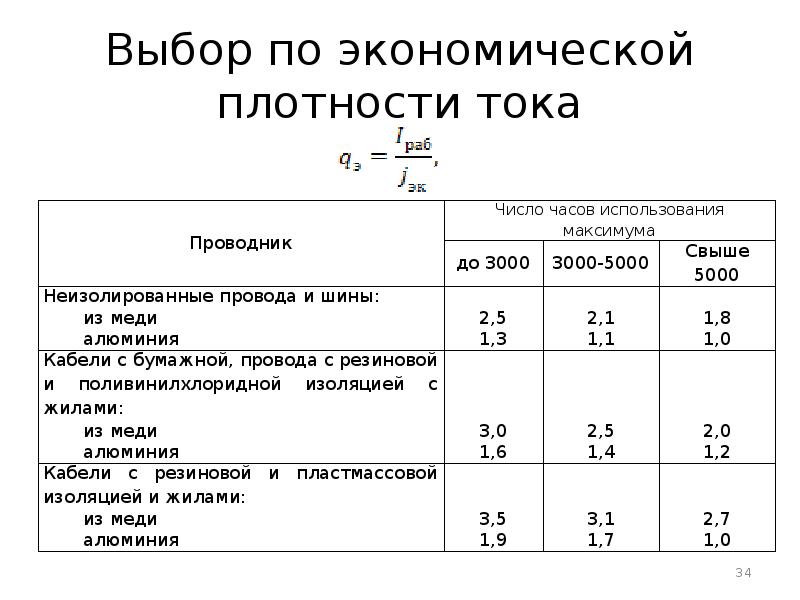

Выбор по экономической плотности тока

Слайд 35

Описание слайда:

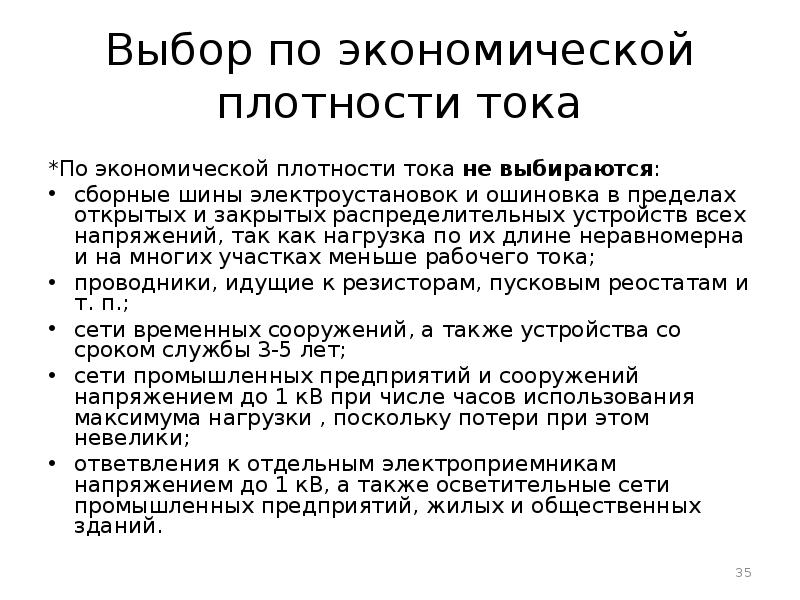

Выбор по экономической плотности тока *По экономической плотности тока не выбираются: сборные шины электроустановок и ошиновка в пределах открытых и закрытых распределительных устройств всех напряжений, так как нагрузка по их длине неравномерна и на многих участках меньше рабочего тока; проводники, идущие к резисторам, пусковым реостатам и т. п.; сети временных сооружений, а также устройства со сроком службы 3-5 лет; сети промышленных предприятий и сооружений напряжением до 1 кВ при числе часов использования максимума нагрузки , поскольку потери при этом невелики; ответвления к отдельным электроприемникам напряжением до 1 кВ, а также осветительные сети промышленных предприятий, жилых и общественных зданий.

Слайд 36

Описание слайда:

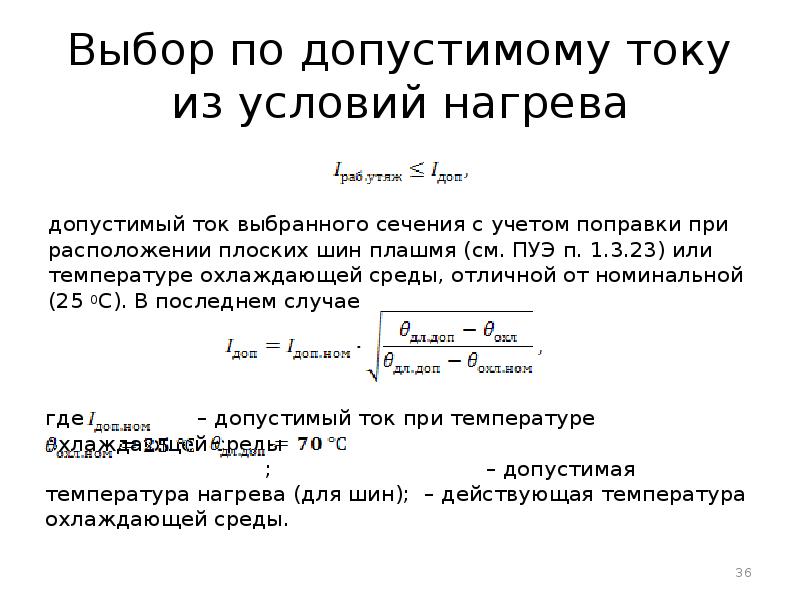

Выбор по допустимому току из условий нагрева допустимый ток выбранного сечения с учетом поправки при расположении плоских шин плашмя (см. ПУЭ п. 1.3.23) или температуре охлаждающей среды, отличной от номинальной (25 0С). В последнем случае

Слайд 37

Описание слайда:

Выбор по термической стойкости при к.з.

Слайд 38

Описание слайда:

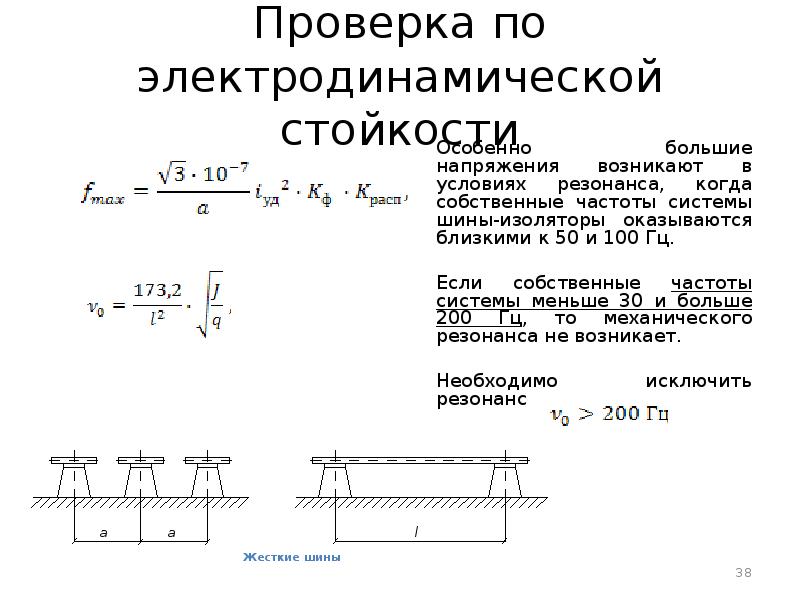

Проверка по электродинамической стойкости Особенно большие напряжения возникают в условиях резонанса, когда собственные частоты системы шины-изоляторы оказываются близкими к 50 и 100 Гц. Если собственные частоты системы меньше 30 и больше 200 Гц, то механического резонанса не возникает. Необходимо исключить резонанс

Слайд 39

Описание слайда:

Проверка по электродинамической стойкости Равномерно распределенная сила f, возникающая в шинах при протекании т.к.з., создает изгибающий момент М где λ – коэффициент, учитывающий используемый тип шинной конструкции. Напряжение (в МПа), возникающее в материале шин, определяется из выражения где M – момент инерции, W – момент сопротивления

Слайд 40

Описание слайда:

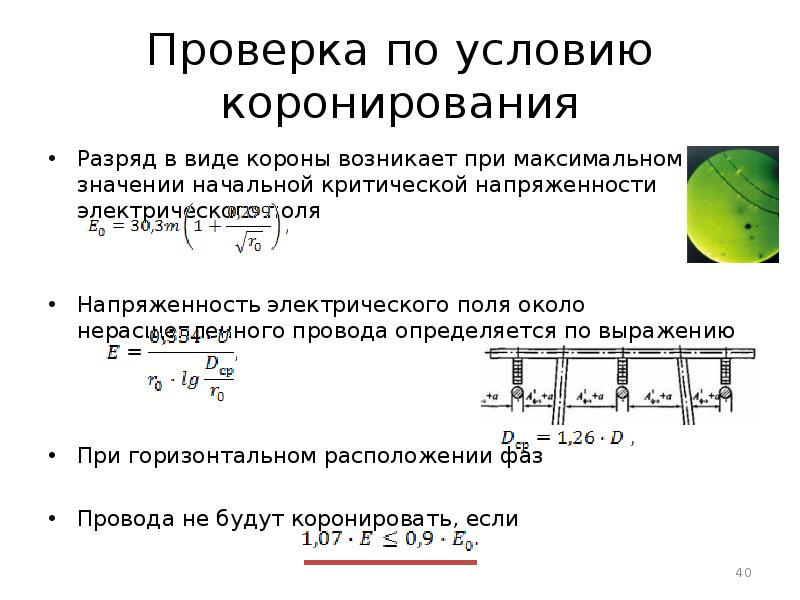

Проверка по условию коронирования Разряд в виде короны возникает при максимальном значении начальной критической напряженности электрического поля Напряженность электрического поля около нерасщепленного провода определяется по выражению При горизонтальном расположении фаз Провода не будут коронировать, если

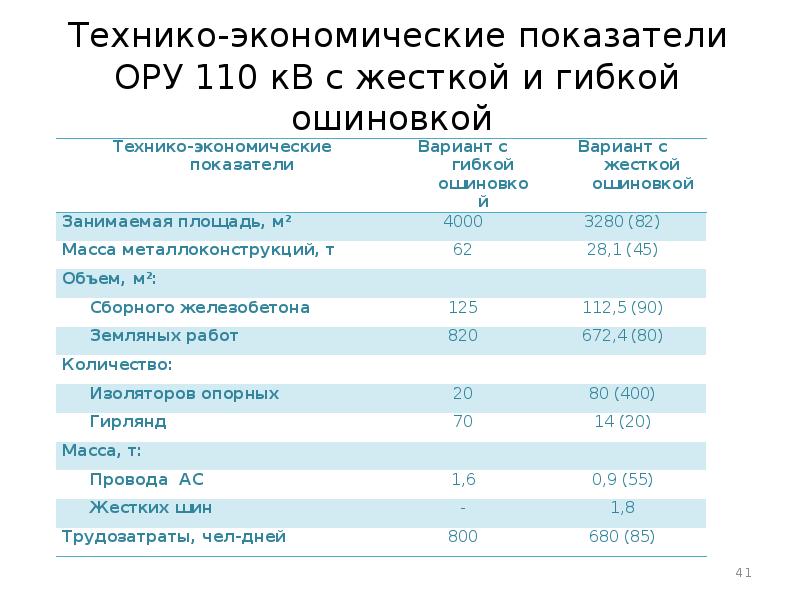

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Блоки

Слайд 43

Описание слайда:

Конструктивное выполнение РУ ПС (часть 3) Грозозащита и Заземление Презентация Дмитриев С.А. Модель ПС Ерошенко С.А

Слайд 44

Описание слайда:

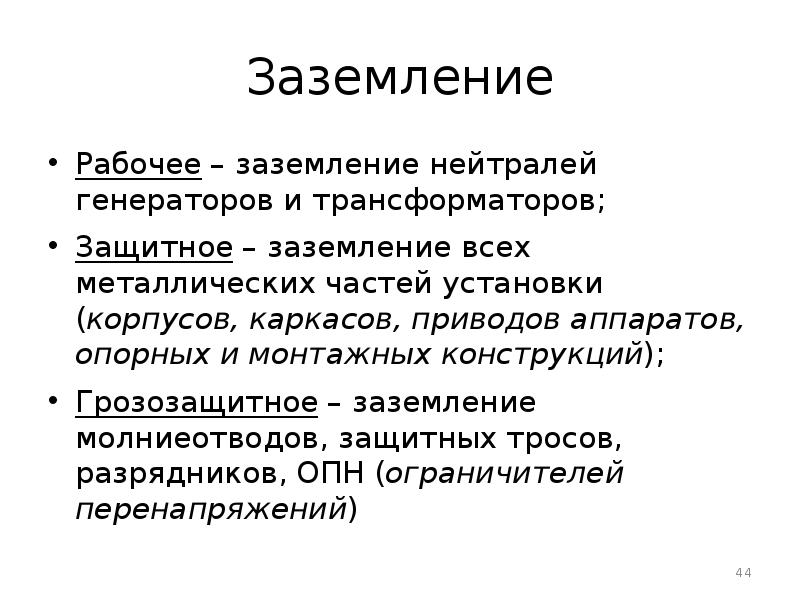

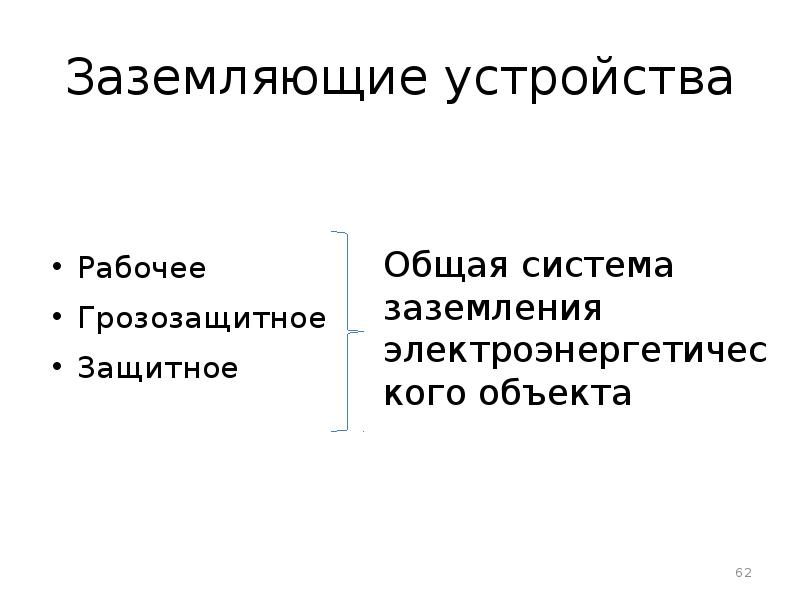

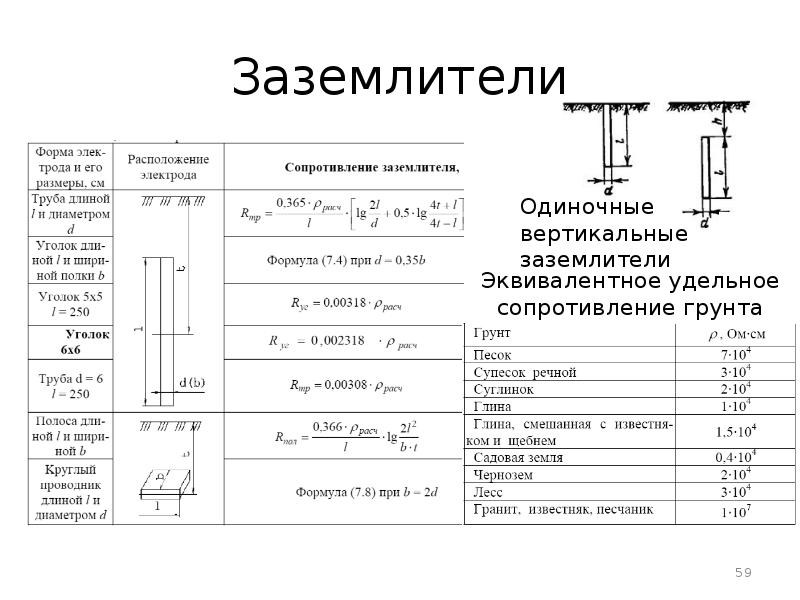

Заземление Рабочее – заземление нейтралей генераторов и трансформаторов; Защитное – заземление всех металлических частей установки (корпусов, каркасов, приводов аппаратов, опорных и монтажных конструкций); Грозозащитное – заземление молниеотводов, защитных тросов, разрядников, ОПН (ограничителей перенапряжений)

Слайд 45

Описание слайда:

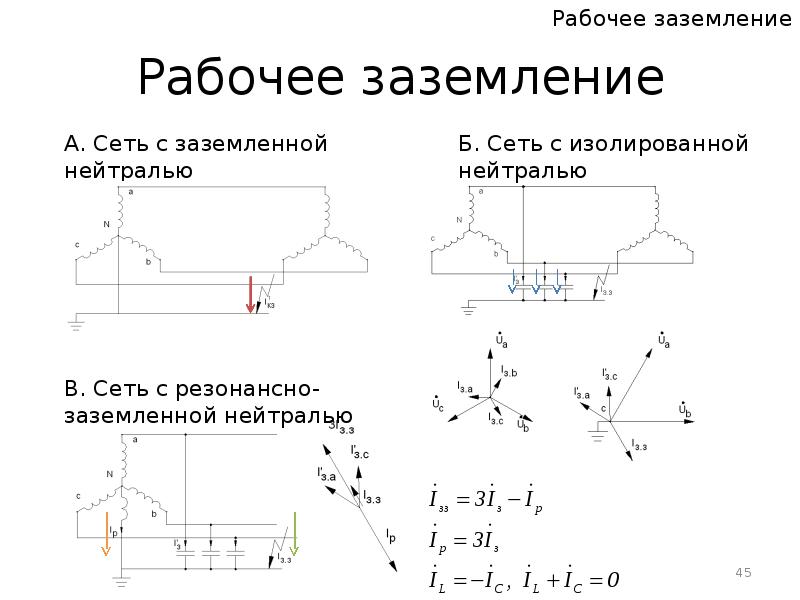

Рабочее заземление

Слайд 46

Описание слайда:

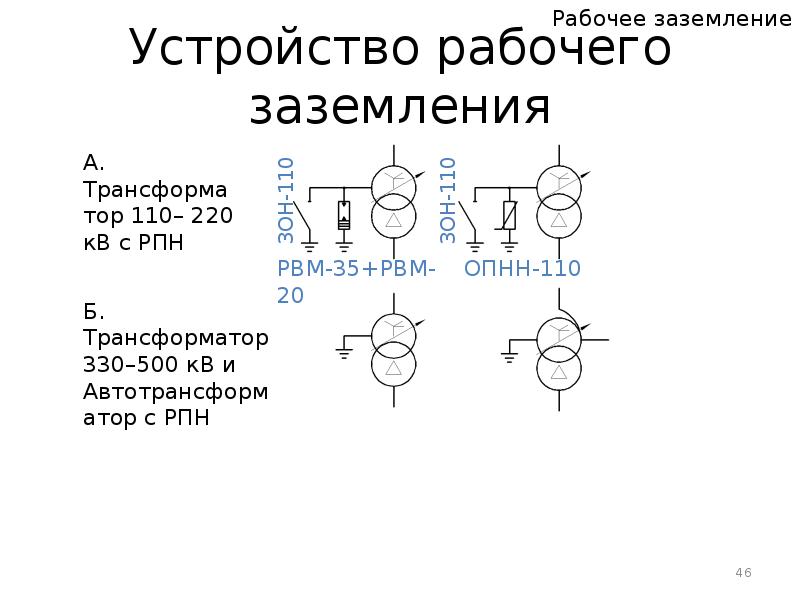

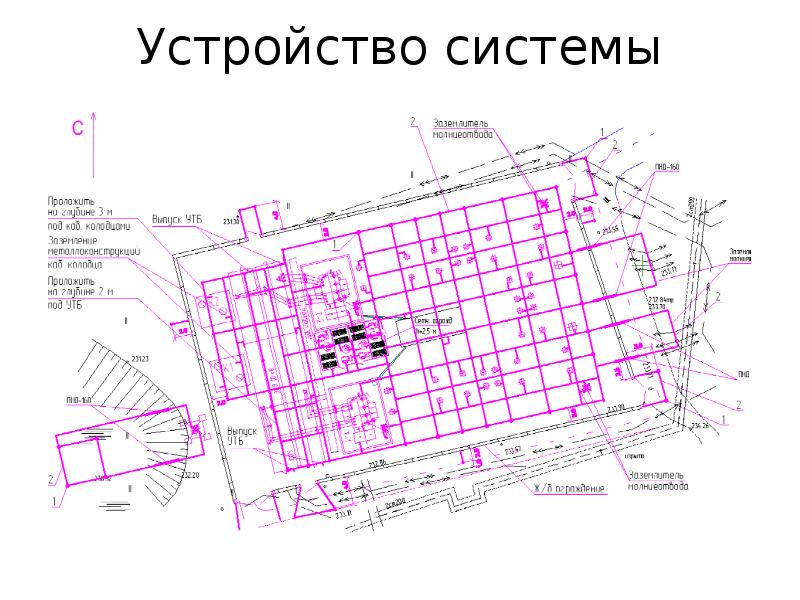

Устройство рабочего заземления

Слайд 47

Описание слайда:

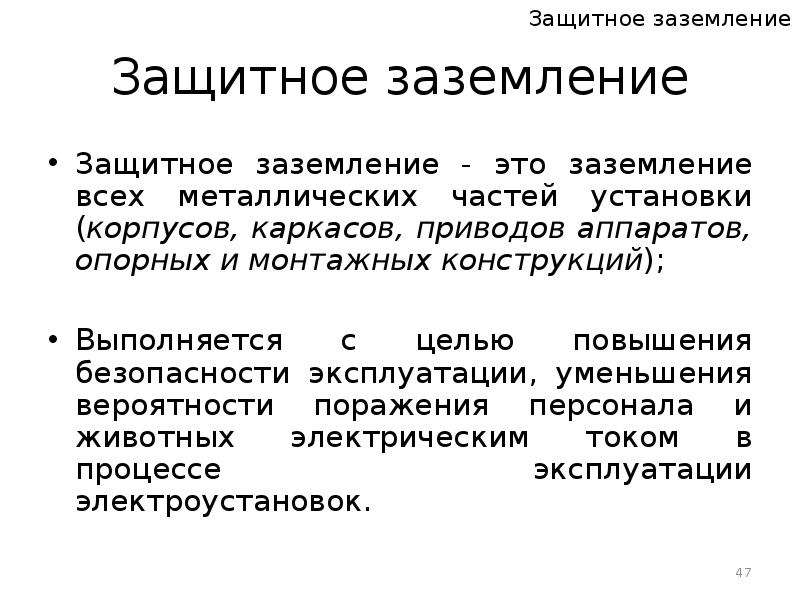

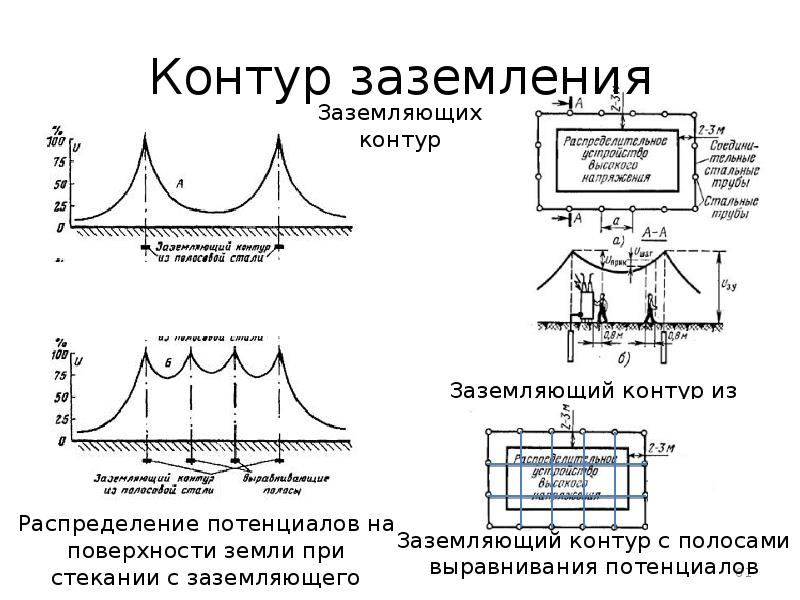

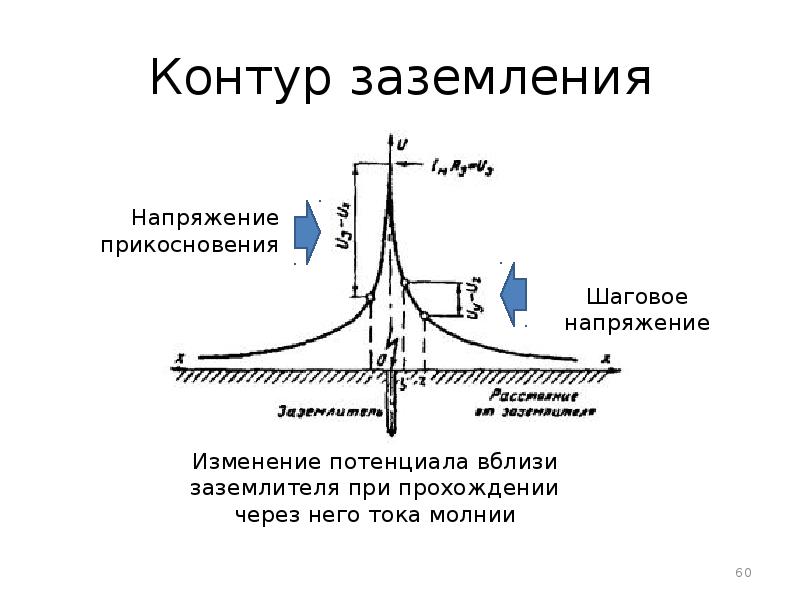

Защитное заземление Защитное заземление - это заземление всех металлических частей установки (корпусов, каркасов, приводов аппаратов, опорных и монтажных конструкций); Выполняется с целью повышения безопасности эксплуатации, уменьшения вероятности поражения персонала и животных электрическим током в процессе эксплуатации электроустановок.

Слайд 48

Описание слайда:

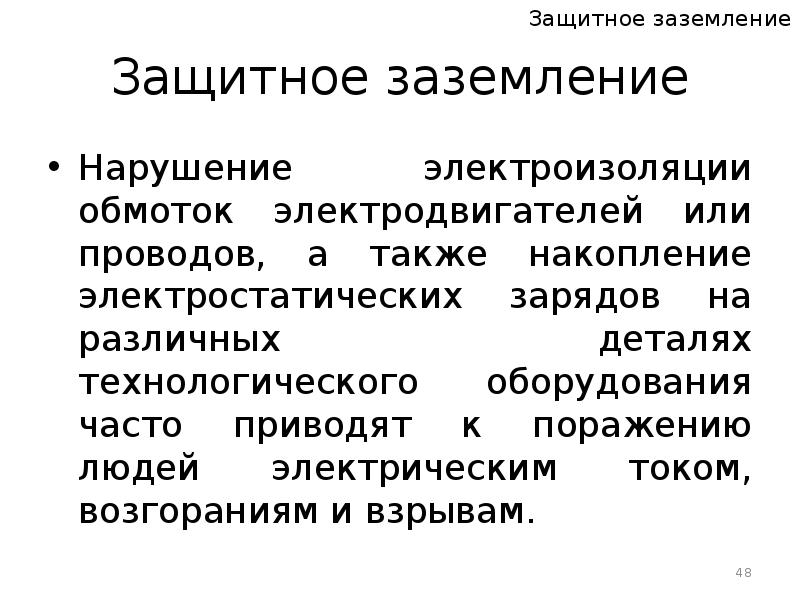

Защитное заземление Нарушение электроизоляции обмоток электродвигателей или проводов, а также накопление электростатических зарядов на различных деталях технологического оборудования часто приводят к поражению людей электрическим током, возгораниям и взрывам.

Слайд 49

Описание слайда:

Виды перенапряжений Внутренние (коммутационные и резонансные). Перенапряжения дуговых замыканий на землю в электросетях с незаземленной нейтралью достигают значений (3,5 – 3,65)·Uсp; Перенапряжения при отключении ненагруженных линий достигает 3,5·Uсp; Перенапряжения при отключении ненагруженных трансформаторов для сетей с заземленной нейтраллью достигает значения 3·Uсp, а для сетей о изолированной нейтралью - (4 - 5)·Uсp; Атмосферные перенапряжения (перенапряжения прямого удара молнии и индуцированные перенапряжения).

Слайд 50

Описание слайда:

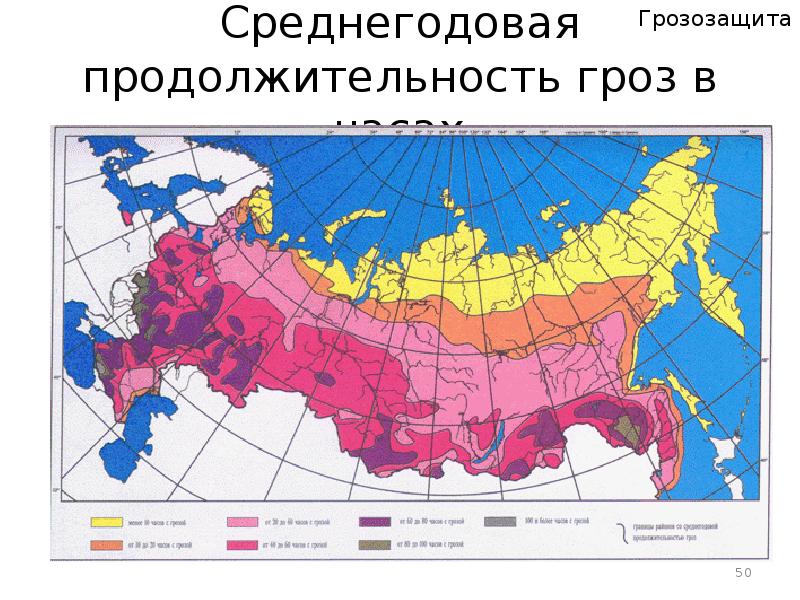

Среднегодовая продолжительность гроз в часах

Слайд 51

Описание слайда:

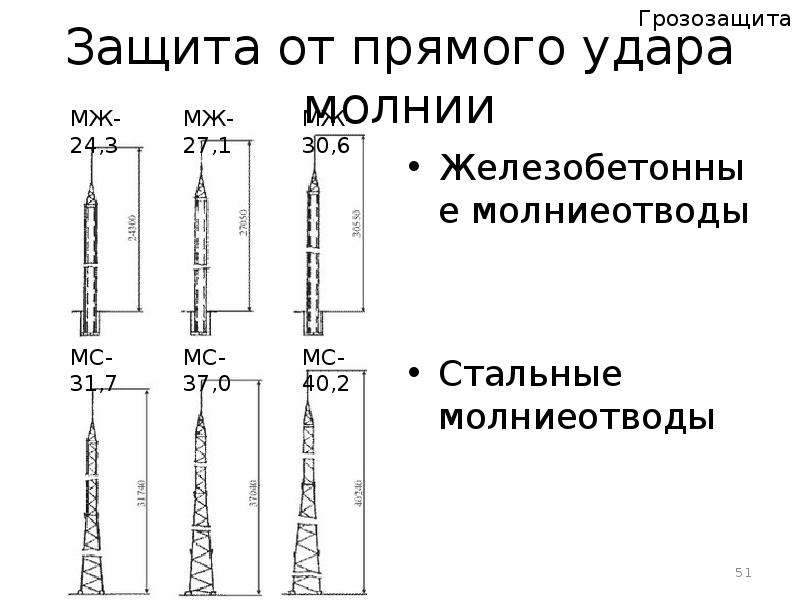

Защита от прямого удара молнии Железобетонные молниеотводы

Слайд 52

Описание слайда:

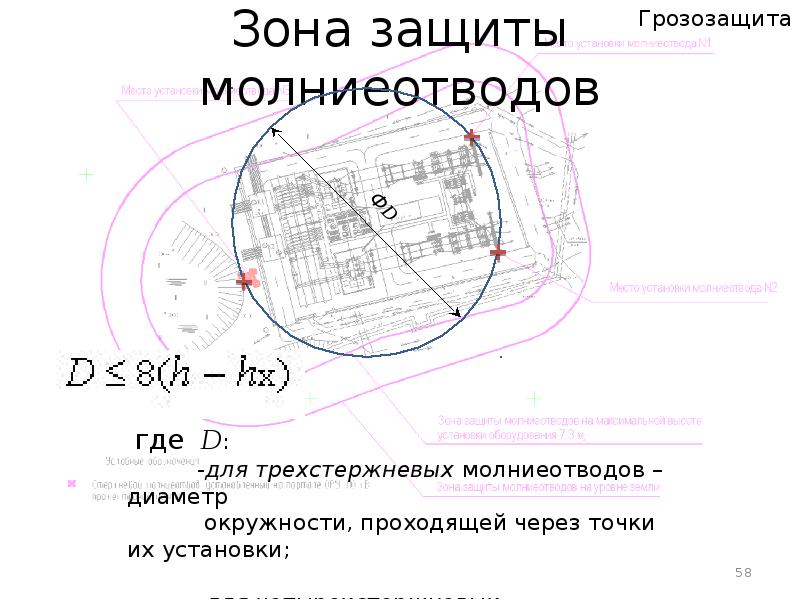

Зоны защиты молниеотводов

Слайд 53

Описание слайда:

Зоны защиты молниеотводов

Слайд 54

Описание слайда:

Зоны защиты молниеотводов

Слайд 55

Описание слайда:

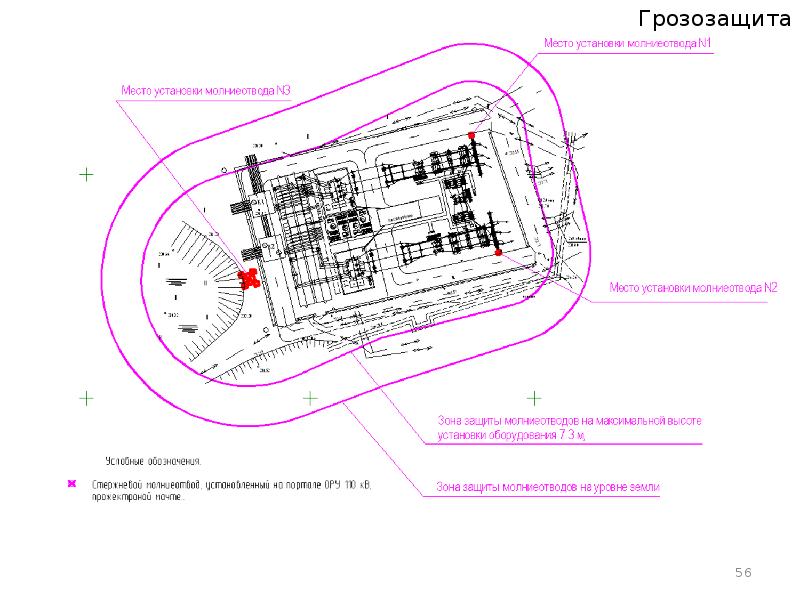

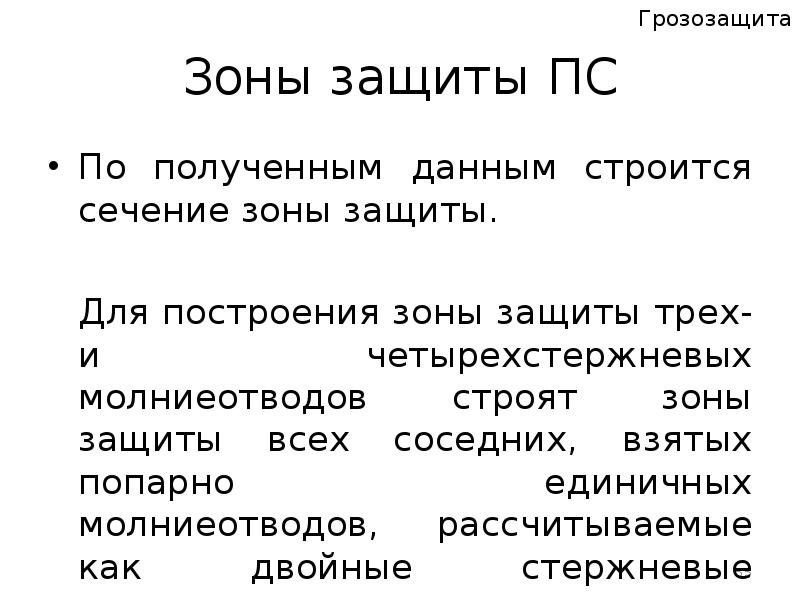

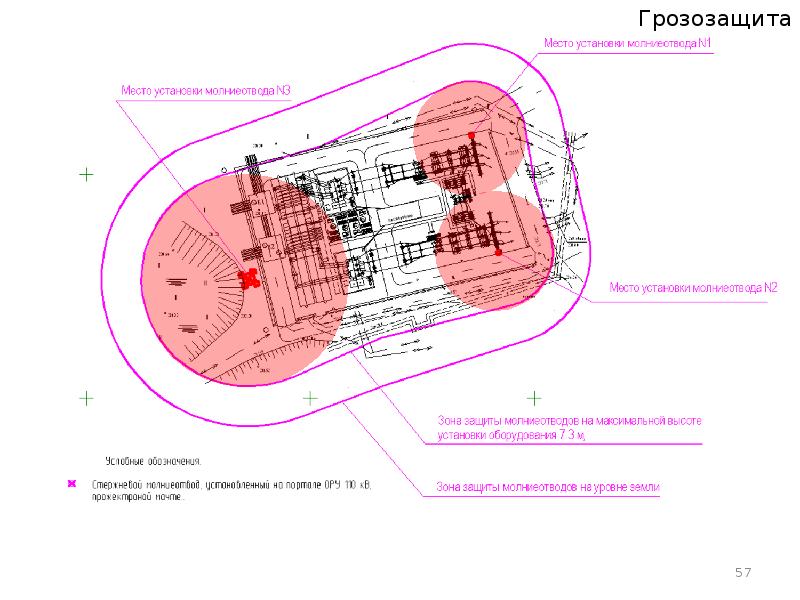

Зоны защиты ПС По полученным данным строится сечение зоны защиты. Для построения зоны защиты трех- и четырехстержневых молниеотводов строят зоны защиты всех соседних, взятых попарно единичных молниеотводов, рассчитываемые как двойные стержневые молниеотводы.
