Конструирование ЭВМ Лекция 5

Слайд 2

Описание слайда:

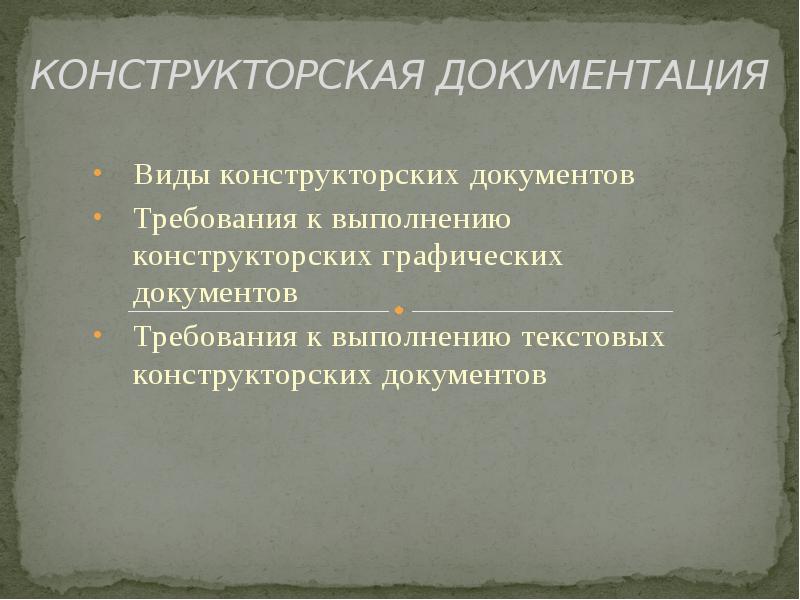

КОНСТРУКТОРСКАЯ ДОКУМЕНТАЦИЯ Виды конструкторских документов Требования к выполнению конструкторских графических документов Требования к выполнению текстовых конструкторских документов

Слайд 3

Описание слайда:

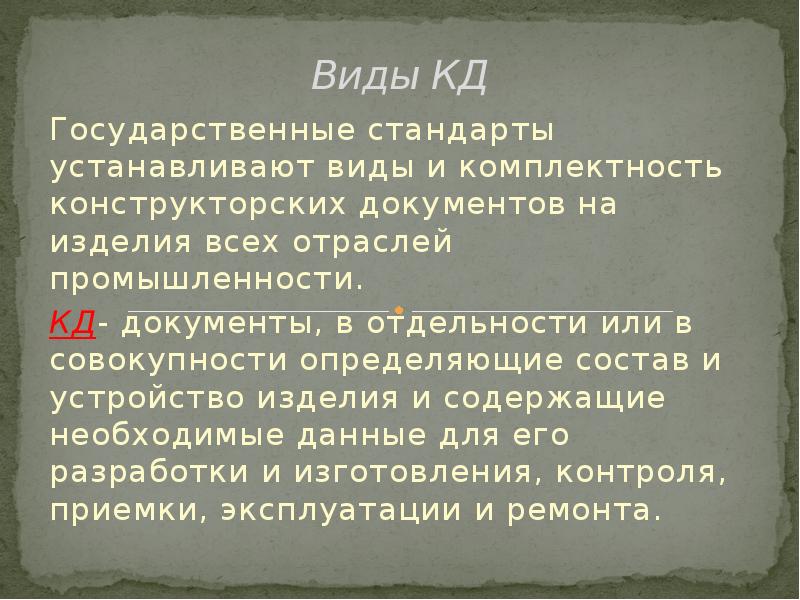

Виды КД Государственные стандарты устанавливают виды и комплектность конструкторских документов на изделия всех отраслей промышленности. КД- документы, в отдельности или в совокупности определяющие состав и устройство изделия и содержащие необходимые данные для его разработки и изготовления, контроля, приемки, эксплуатации и ремонта.

Слайд 4

Описание слайда:

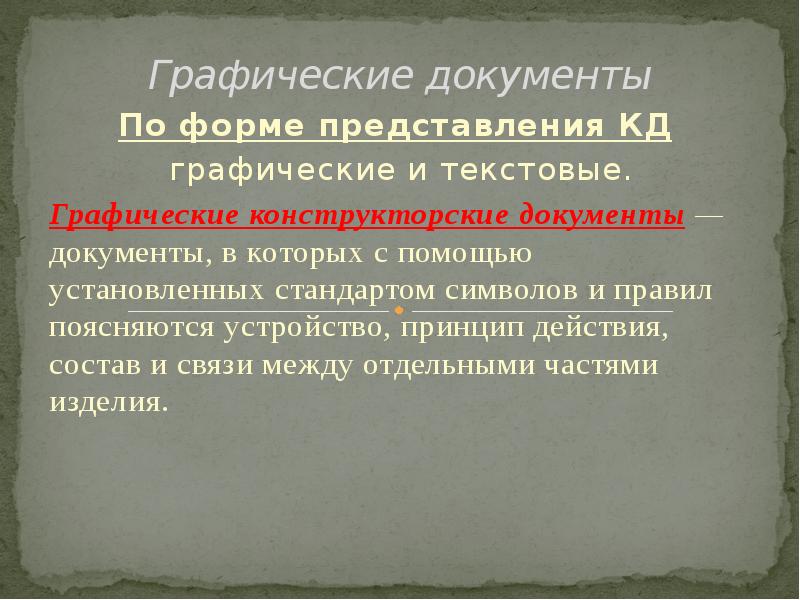

Графические документы По форме представления КД графические и текстовые. Графические конструкторские документы — документы, в которых с помощью установленных стандартом символов и правил поясняются устройство, принцип действия, состав и связи между отдельными частями изделия.

Слайд 5

Описание слайда:

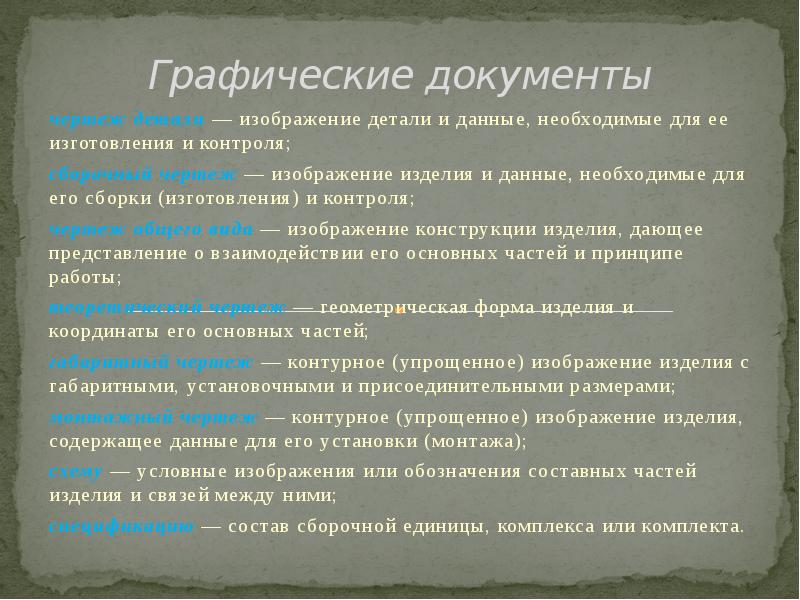

Графические документы чертеж детали — изображение детали и данные, необходимые для ее изготовления и контроля; сборочный чертеж — изображение изделия и данные, необходимые для его сборки (изготовления) и контроля; чертеж общего вида — изображение конструкции изделия, дающее представление о взаимодействии его основных частей и принципе работы; теоретический чертеж — геометрическая форма изделия и координаты его основных частей; габаритный чертеж — контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами; монтажный чертеж — контурное (упрощенное) изображение изделия, содержащее данные для его установки (монтажа); схему — условные изображения или обозначения составных частей изделия и связей между ними; спецификацию — состав сборочной единицы, комплекса или комплекта.

Слайд 6

Описание слайда:

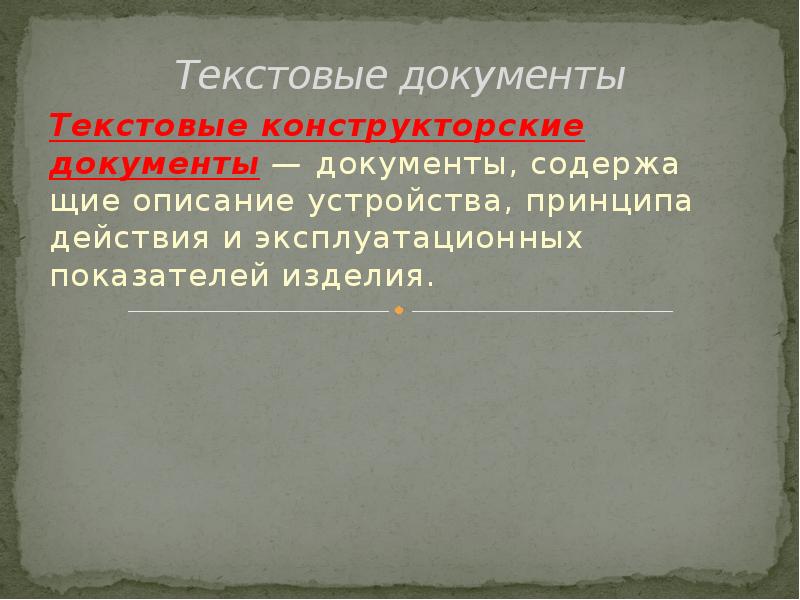

Текстовые документы Текстовые конструкторские документы — документы, содержащие описание устройства, принципа действия и эксплуатационных показателей изделия.

Слайд 7

Описание слайда:

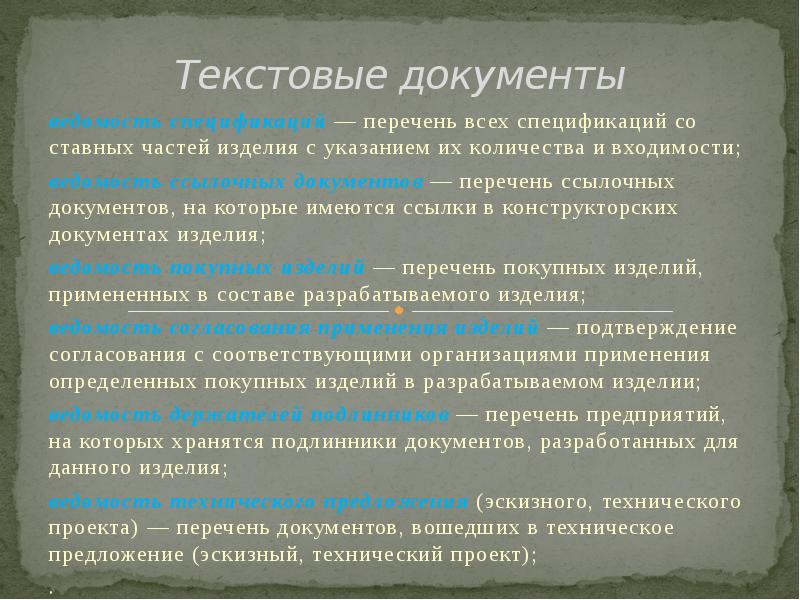

Текстовые документы ведомость спецификаций — перечень всех спецификаций составных частей изделия с указанием их количества и входимости; ведомость ссылочных документов — перечень ссылочных документов, на которые имеются ссылки в конструкторских документах изделия; ведомость покупных изделий — перечень покупных изделий, примененных в составе разрабатываемого изделия; ведомость согласования применения изделий — подтверждение согласования с соответствующими организациями применения определенных покупных изделий в разрабатываемом изделии; ведомость держателей подлинников — перечень предприятий, на которых хранятся подлинники документов, разработанных для данного изделия; ведомость технического предложения (эскизного, технического проекта) — перечень документов, вошедших в техническое предложение (эскизный, технический проект); .

Слайд 8

Описание слайда:

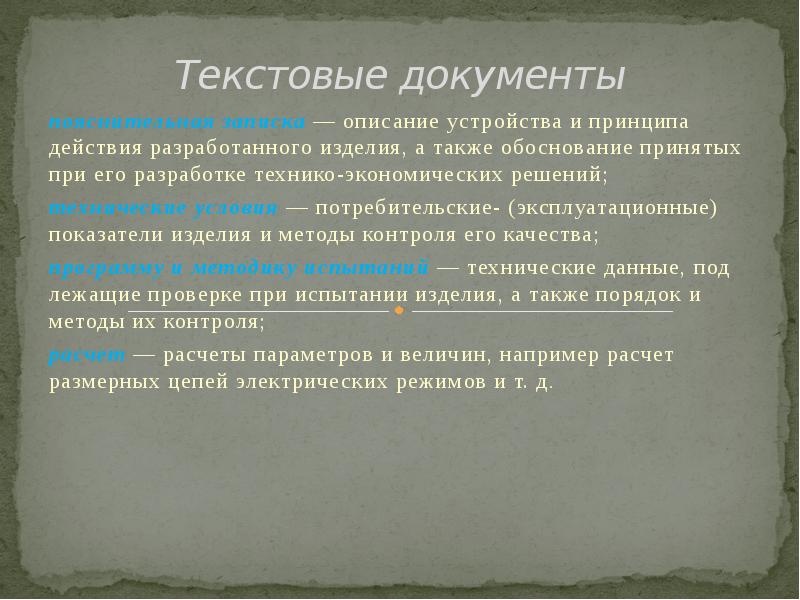

Текстовые документы пояснительная записка — описание устройства и принципа действия разработанного изделия, а также обоснование принятых при его разработке технико-экономических решений; технические условия — потребительские- (эксплуатационные) показатели изделия и методы контроля его качества; программу и методику испытаний — технические данные, подлежащие проверке при испытании изделия, а также порядок и методы их контроля; расчет — расчеты параметров и величин, например расчет размерных цепей электрических режимов и т. д.

Слайд 9

Описание слайда:

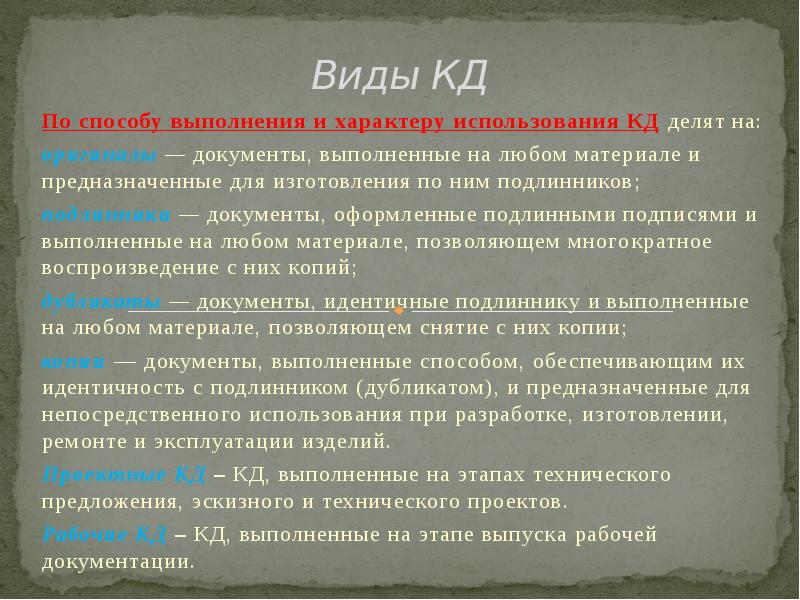

Виды КД По способу выполнения и характеру использования КД делят на: оригиналы — документы, выполненные на любом материале и предназначенные для изготовления по ним подлинников; подлинники — документы, оформленные подлинными подписями и выполненные на любом материале, позволяющем многократное воспроизведение с них копий; дубликаты — документы, идентичные подлиннику и выполненные на любом материале, позволяющем снятие с них копии; копии — документы, выполненные способом, обеспечивающим их идентичность с подлинником (дубликатом), и предназначенные для непосредственного использования при разработке, изготовлении, ремонте и эксплуатации изделий. Проектные КД – КД, выполненные на этапах технического предложения, эскизного и технического проектов. Рабочие КД – КД, выполненные на этапе выпуска рабочей документации.
