Слайд 1

Описание слайда:

Констукционные и функциональные волокнистые композиты Ведущий лектор – доц. к.т.н. Микрюков Константин Валентинович тел. 231-89-39, e-mail: mikrukov@kstu.ru

Слайд 2

Описание слайда:

Посвящается талантливому педагогу, хорошему руководителю, ученому и просто замечательному человеку Новцову Анатолию Михайловичу Автор и разработчик курса «Конструкционные защитные и специальные волокнистые композиционные материалы» (лекции, семинары, лабораторные занятия)

Слайд 3

Описание слайда:

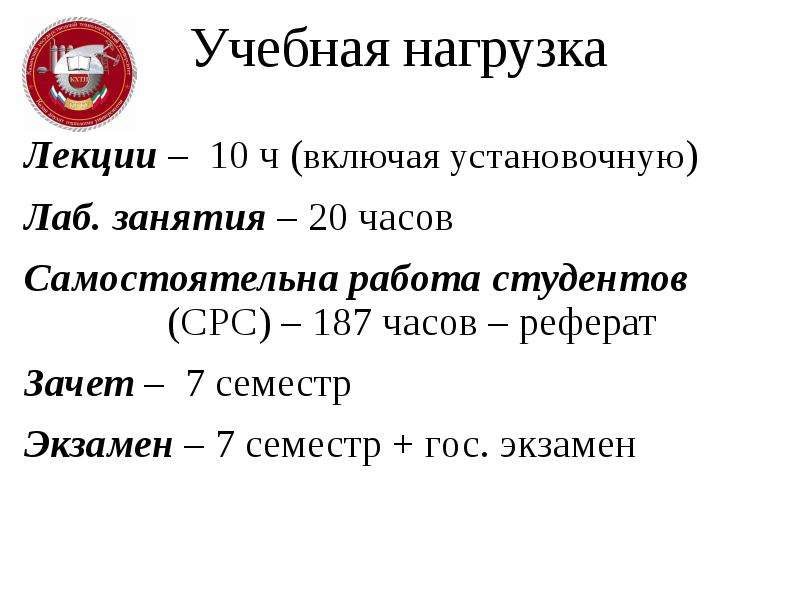

Учебная нагрузка Лекции – 10 ч (включая установочную) Лаб. занятия – 20 часов Самостоятельна работа студентов (СРС) – 187 часов – реферат Зачет – 7 семестр Экзамен – 7 семестр + гос. экзамен

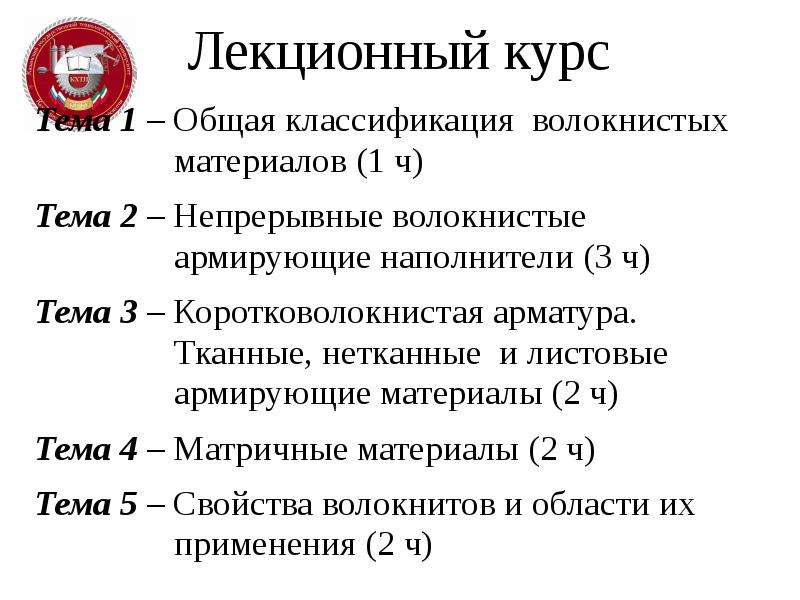

Слайд 4

Описание слайда:

Лекционный курс Тема 1 – Общая классификация волокнистых материалов (1 ч) Тема 2 – Непрерывные волокнистые армирующие наполнители (3 ч) Тема 3 – Коротковолокнистая арматура. Тканные, нетканные и листовые армирующие материалы (2 ч) Тема 4 – Матричные материалы (2 ч) Тема 5 – Свойства волокнитов и области их применения (2 ч)

Слайд 5

Описание слайда:

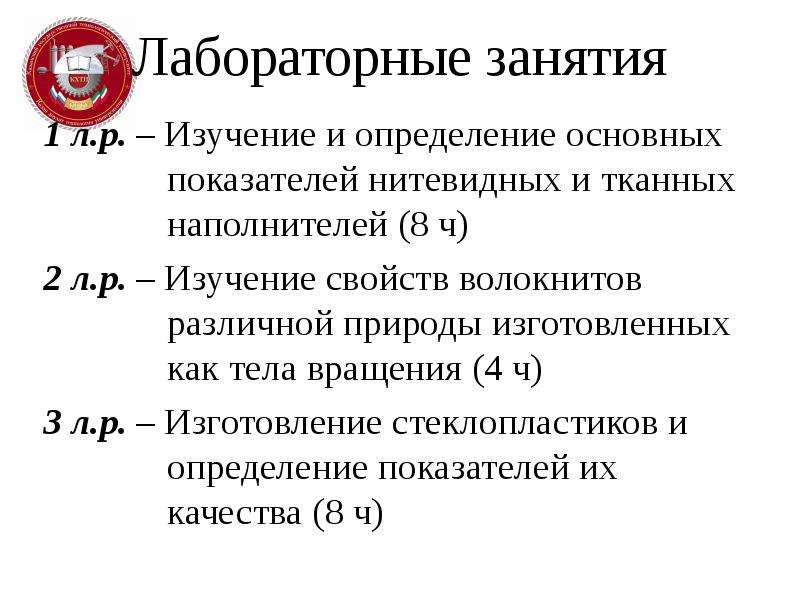

Лабораторные занятия 1 л.р. – Изучение и определение основных показателей нитевидных и тканных наполнителей (8 ч) 2 л.р. – Изучение свойств волокнитов различной природы изготовленных как тела вращения (4 ч) 3 л.р. – Изготовление стеклопластиков и определение показателей их качества (8 ч)

Слайд 6

Описание слайда:

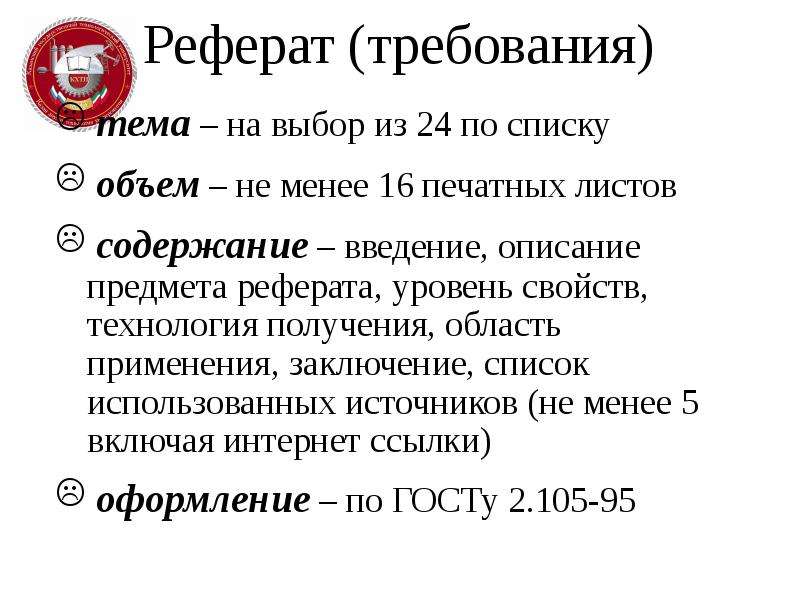

Реферат (требования) тема – на выбор из 24 по списку объем – не менее 16 печатных листов содержание – введение, описание предмета реферата, уровень свойств, технология получения, область применения, заключение, список использованных источников (не менее 5 включая интернет ссылки) оформление – по ГОСТу 2.105-95

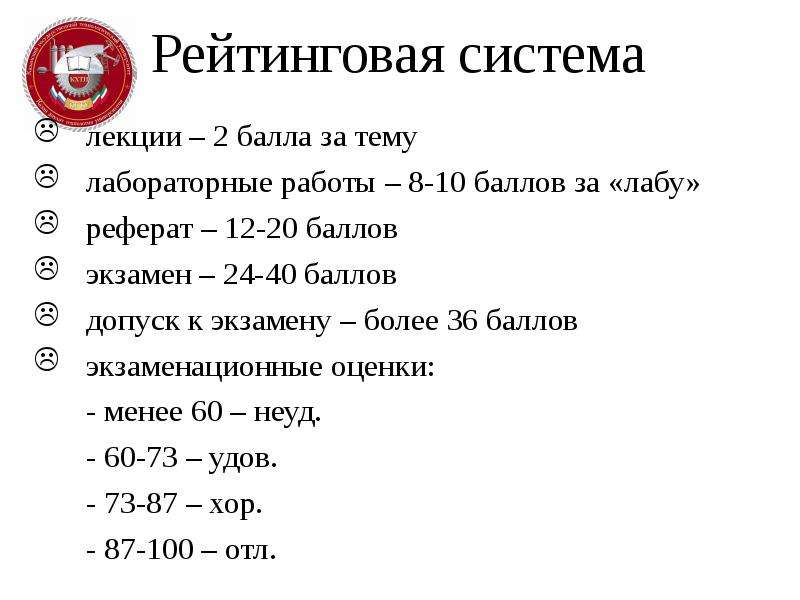

Слайд 7

Описание слайда:

Рейтинговая система лекции – 2 балла за тему лабораторные работы – 8-10 баллов за «лабу» реферат – 12-20 баллов экзамен – 24-40 баллов допуск к экзамену – более 36 баллов экзаменационные оценки: - менее 60 – неуд. - 60-73 – удов. - 73-87 – хор. - 87-100 – отл.

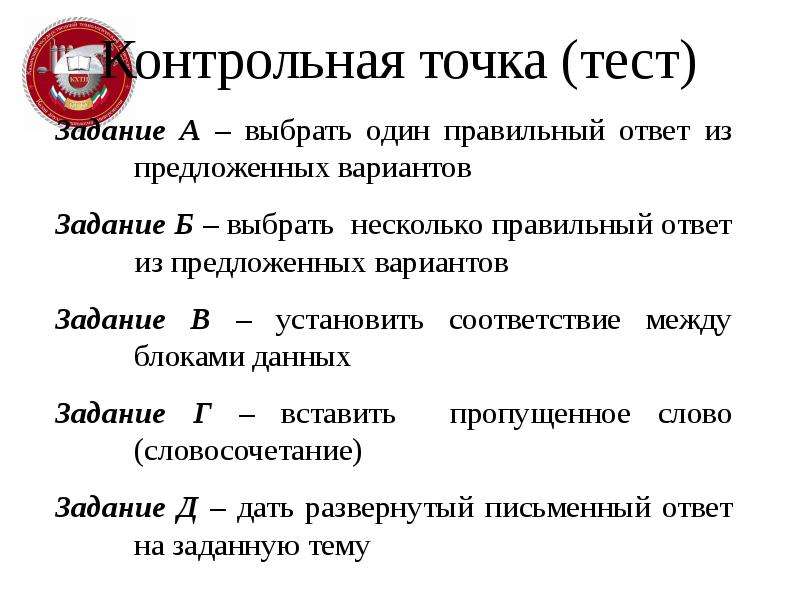

Слайд 8

Описание слайда:

Контрольная точка (тест) Задание А – выбрать один правильный ответ из предложенных вариантов Задание Б – выбрать несколько правильный ответ из предложенных вариантов Задание В – установить соответствие между блоками данных Задание Г – вставить пропущенное слово (словосочетание) Задание Д – дать развернутый письменный ответ на заданную тему

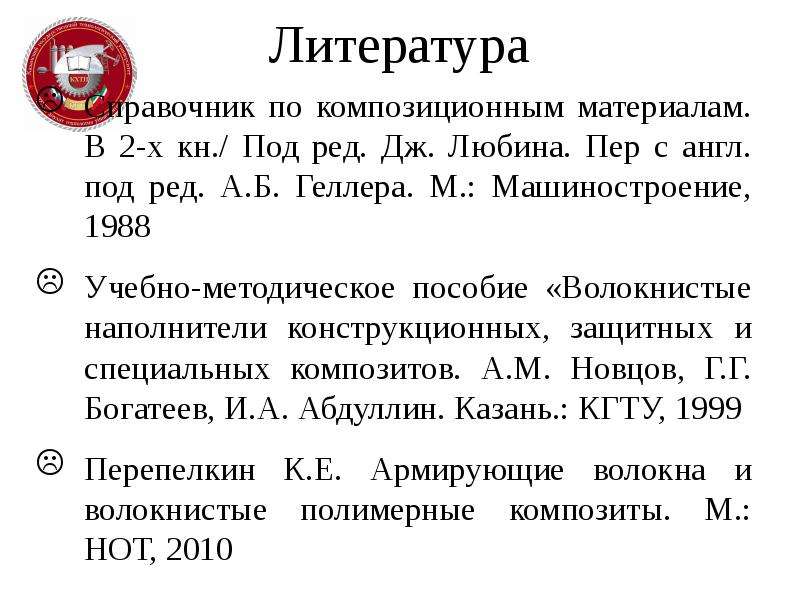

Слайд 9

Описание слайда:

Литература Справочник по композиционным материалам. В 2-х кн./ Под ред. Дж. Любина. Пер с англ. под ред. А.Б. Геллера. М.: Машиностроение, 1988 Учебно-методическое пособие «Волокнистые наполнители конструкционных, защитных и специальных композитов. А.М. Новцов, Г.Г. Богатеев, И.А. Абдуллин. Казань.: КГТУ, 1999 Перепелкин К.Е. Армирующие волокна и волокнистые полимерные композиты. М.: НОТ, 2010

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

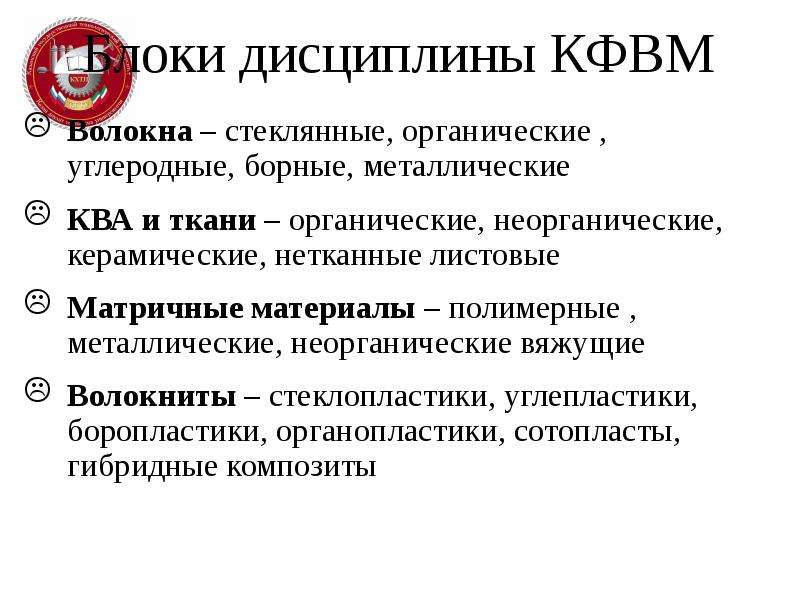

Блоки дисциплины КФВМ Волокна – стеклянные, органические , углеродные, борные, металлические КВА и ткани – органические, неорганические, керамические, нетканные листовые Матричные материалы – полимерные , металлические, неорганические вяжущие Волокниты – стеклопластики, углепластики, боропластики, органопластики, сотопласты, гибридные композиты

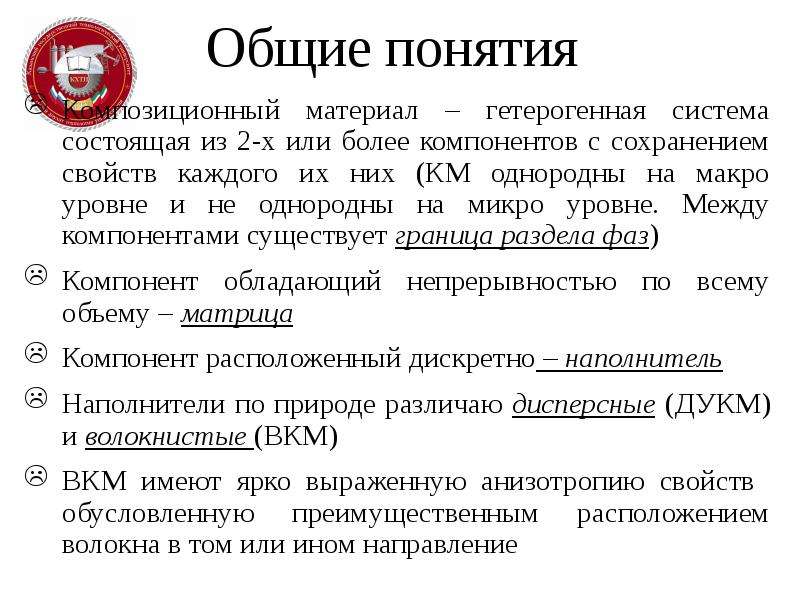

Слайд 12

Описание слайда:

Общие понятия Композиционный материал – гетерогенная система состоящая из 2-х или более компонентов с сохранением свойств каждого их них (КМ однородны на макро уровне и не однородны на микро уровне. Между компонентами существует граница раздела фаз) Компонент обладающий непрерывностью по всему объему – матрица Компонент расположенный дискретно – наполнитель Наполнители по природе различаю дисперсные (ДУКМ) и волокнистые (ВКМ) ВКМ имеют ярко выраженную анизотропию свойств обусловленную преимущественным расположением волокна в том или ином направление

Слайд 13

Описание слайда:

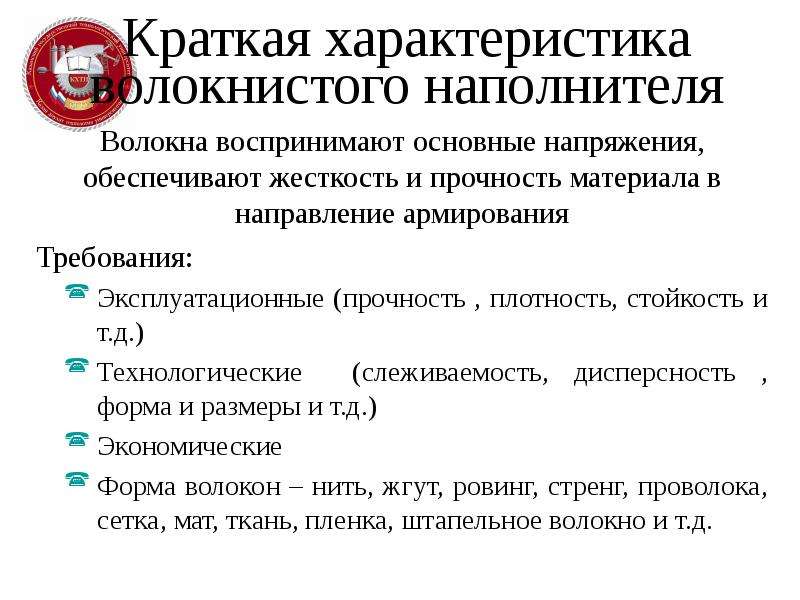

Краткая характеристика волокнистого наполнителя Волокна воспринимают основные напряжения, обеспечивают жесткость и прочность материала в направление армирования Требования: Эксплуатационные (прочность , плотность, стойкость и т.д.) Технологические (слеживаемость, дисперсность , форма и размеры и т.д.) Экономические Форма волокон – нить, жгут, ровинг, стренг, проволока, сетка, мат, ткань, пленка, штапельное волокно и т.д.

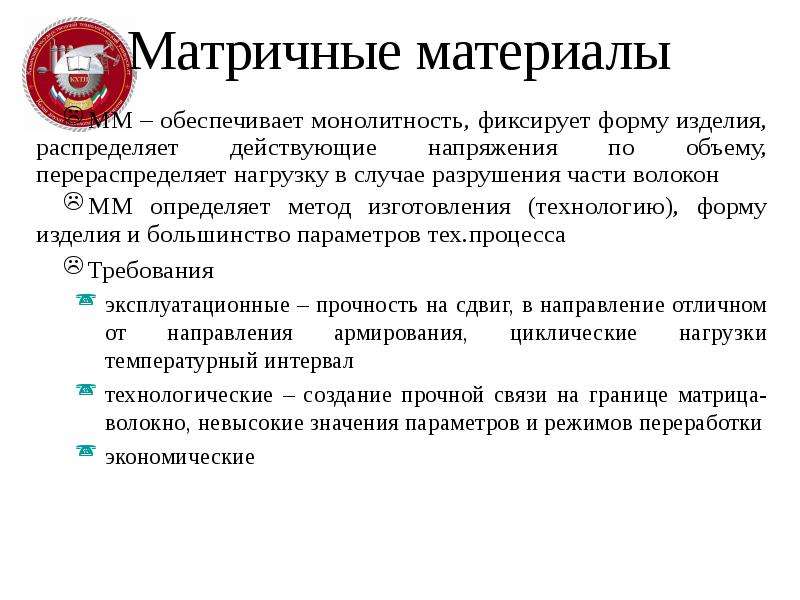

Слайд 14

Описание слайда:

Матричные материалы ММ – обеспечивает монолитность, фиксирует форму изделия, распределяет действующие напряжения по объему, перераспределяет нагрузку в случае разрушения части волокон ММ определяет метод изготовления (технологию), форму изделия и большинство параметров тех.процесса Требования эксплуатационные – прочность на сдвиг, в направление отличном от направления армирования, циклические нагрузки температурный интервал технологические – создание прочной связи на границе матрица-волокно, невысокие значения параметров и режимов переработки экономические

Слайд 15

Описание слайда:

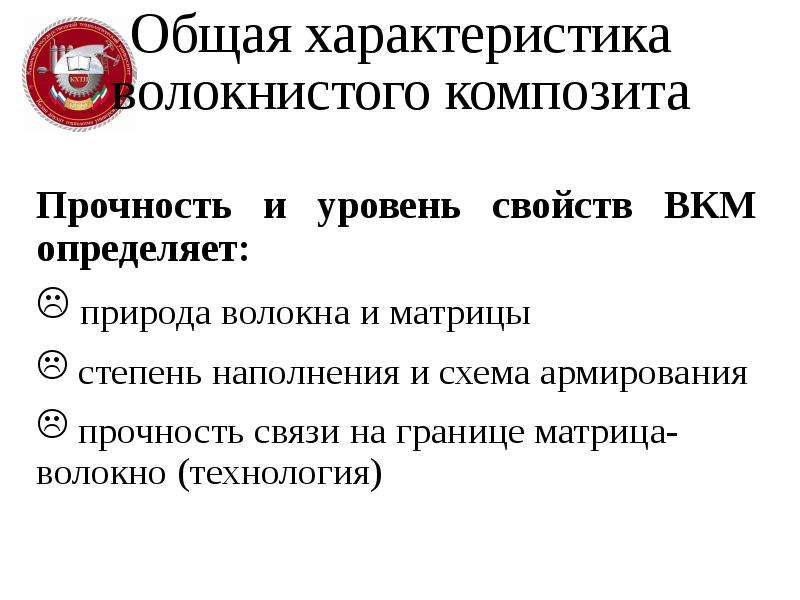

Общая характеристика волокнистого композита Прочность и уровень свойств ВКМ определяет: природа волокна и матрицы степень наполнения и схема армирования прочность связи на границе матрица-волокно (технология)

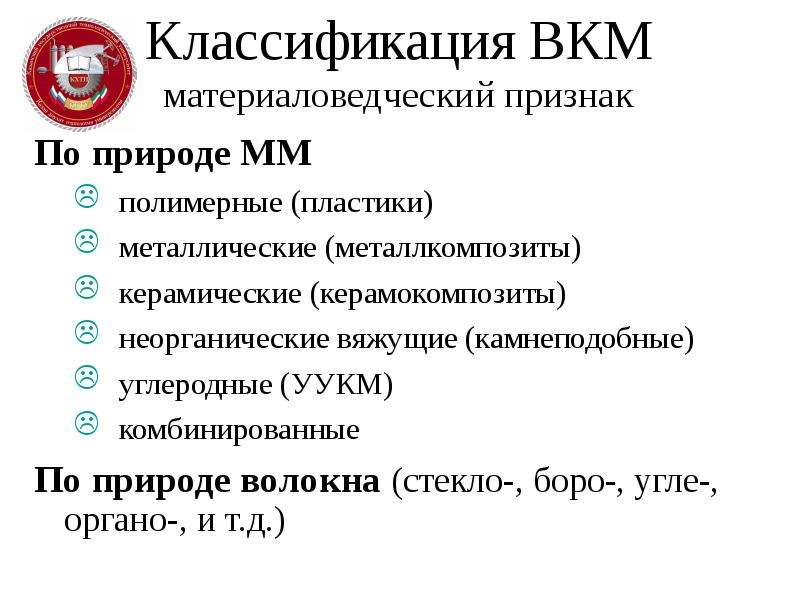

Слайд 16

Описание слайда:

Классификация ВКМ материаловедческий признак По природе ММ полимерные (пластики) металлические (металлкомпозиты) керамические (керамокомпозиты) неорганические вяжущие (камнеподобные) углеродные (УУКМ) комбинированные По природе волокна (стекло-, боро-, угле-, органо-, и т.д.)

Слайд 17

Описание слайда:

Классификация ВКМ конструктивный признак Схемы армирования хаотические (короткие или непрерывные волокна) одномерные (короткие или непрерывные волокна) двумерные (непрерывные волокна и ткани) объемные (семейства нитей 3D)

Слайд 18

Описание слайда:

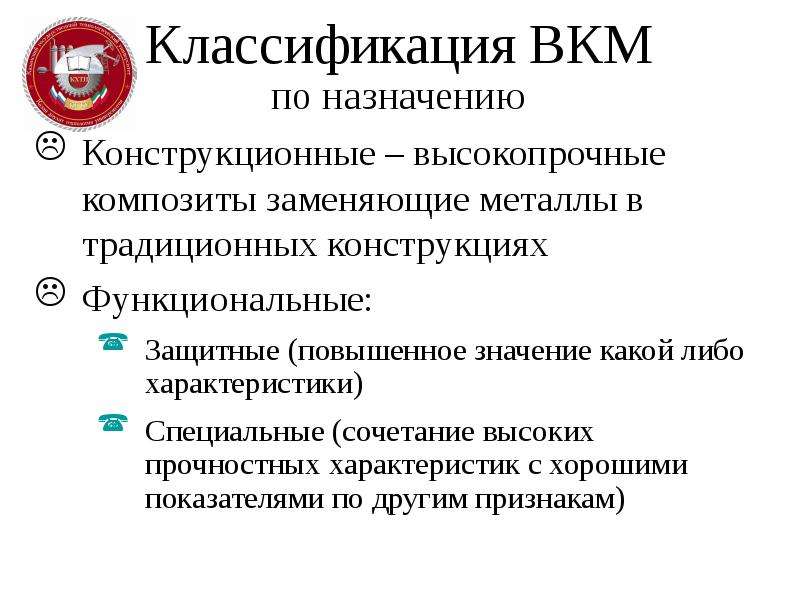

Классификация ВКМ по назначению Конструкционные – высокопрочные композиты заменяющие металлы в традиционных конструкциях Функциональные: Защитные (повышенное значение какой либо характеристики) Специальные (сочетание высоких прочностных характеристик с хорошими показателями по другим признакам)

Слайд 19

Описание слайда:

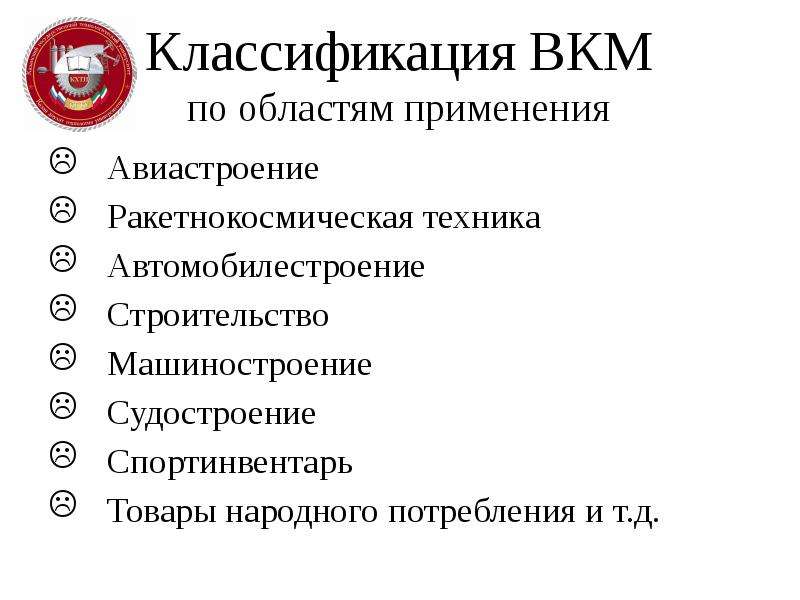

Классификация ВКМ по областям применения Авиастроение Ракетнокосмическая техника Автомобилестроение Строительство Машиностроение Судостроение Спортинвентарь Товары народного потребления и т.д.
