Слайд 1

Описание слайда:

Констукционные и функциональные волокнистые композиты Микрюков Константин Валентинович тел. 231-89-39, e-mail: mikrukov@kstu.ru

Слайд 2

Описание слайда:

СТЕКЛЯННЫЕ ВОЛОКНА Природа СВ и способы получения Виды и формы СВ Основные свойства СВ Ассортимент и применение Высокосиликаты (кварцевые волокна)

Слайд 3

Описание слайда:

Природа стекла

Слайд 4

Описание слайда:

Состав стекловолокон, %

Слайд 5

Описание слайда:

Основы технологии производства стекловолокна

Слайд 6

Описание слайда:

Технология получения вытягивание волокон из расплавленной массы через фильеры (одностадийный процесс) вытягивание волокон из стеклянных штабиков при их разогреве (двухстадийный процесс) получение штапельного волокна путем расчленения струй стекломассы под воздействием центробежных сил или потоков воздуха, газа, пара.

Слайд 7

Описание слайда:

Схема одностадийного получения стекловолокна 1 - глина; 2 - известняк; 3 - уголь; 4 - кварцевый песок; 5 - флюорит; 6 - борная кислота; 7 - автоматические дозаторы: 8 - смеситель; 9, 10 - бункера; 11 - шнековый питатель; 12 – ванна; 13 - секция приготовления замасливателя (шлихты); 14 - платиновые фильеры (бушинги с электронагревом и автоматическим управлением); 15 - замасливатель; 16 - высокоскоростное намоточное устройство; 17, 27 - посты контроля и взвешивания; 18 - камера для кондиционирования волокна; 19 - крутильные машины; 20 - участок отделки и упаковки пряжи; 21 - участок термообработки; 22 - шпулярники; 23 - намоточная машина для ровинга; 24 - резальная машина; 25 - ровинг; 26 - резаное волокно (штапель); 28 - участок упаковки; 29 - участок отгрузки продукции

Слайд 8

Описание слайда:

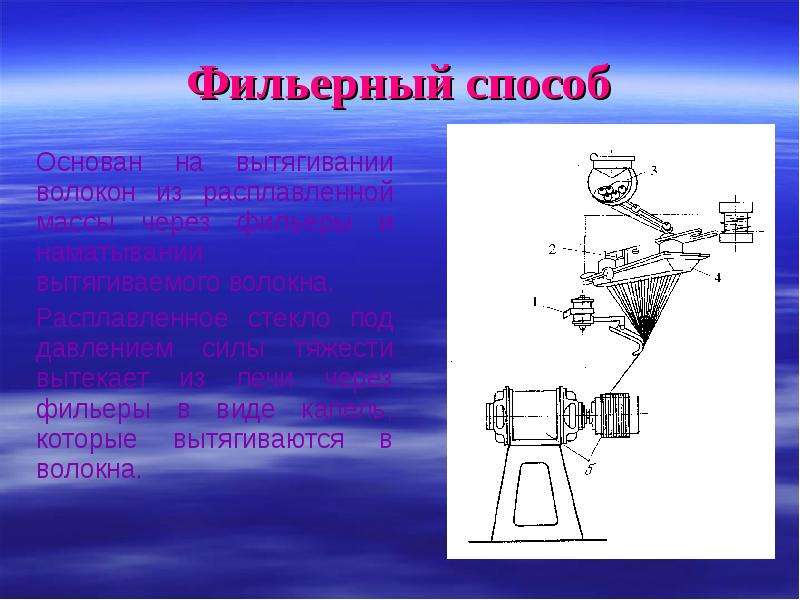

Основан на вытягивании волокон из расплавленной массы через фильеры и наматывании вытягиваемого волокна. Основан на вытягивании волокон из расплавленной массы через фильеры и наматывании вытягиваемого волокна. Расплавленное стекло под давлением силы тяжести вытекает из печи через фильеры в виде капель, которые вытягиваются в волокна.

Слайд 9

Описание слайда:

Основан на подогреве до расплавления стеклянных палочек – штабиков и вытягивании из них стеклянного волокна, наматываемого на вращающийся барабан. Позволяет получить в сутки 55-70 кг стекловолокна с установки. Основан на подогреве до расплавления стеклянных палочек – штабиков и вытягивании из них стеклянного волокна, наматываемого на вращающийся барабан. Позволяет получить в сутки 55-70 кг стекловолокна с установки.

Слайд 10

Описание слайда:

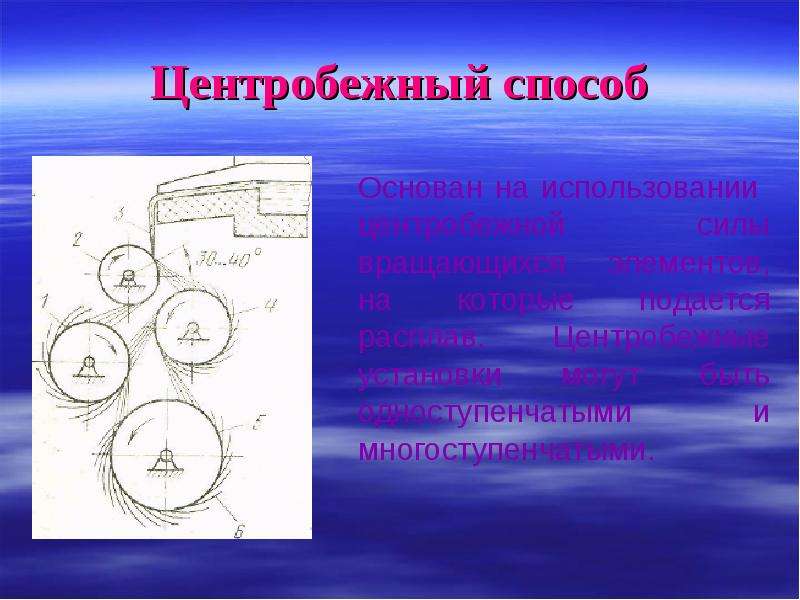

Основан на использовании центробежной силы вращающихся элементов, на которые подается расплав. Центробежные установки могут быть одноступенчатыми и многоступенчатыми. Основан на использовании центробежной силы вращающихся элементов, на которые подается расплав. Центробежные установки могут быть одноступенчатыми и многоступенчатыми.

Слайд 11

Описание слайда:

Включает в себя предварительное механическое центробежное расщепление основной струи расплава и последующее вытягивание частичек расплава в волокна под действием струи энергоносителя (пара или сжатого воздуха). Включает в себя предварительное механическое центробежное расщепление основной струи расплава и последующее вытягивание частичек расплава в волокна под действием струи энергоносителя (пара или сжатого воздуха).

Слайд 12

Описание слайда:

Замасливатели Технологические (текстильные) состоят из клеящих и пластифицирующих (или смазывающих) веществ, обычно растворенных или эмульгированных в воде, Аппреты - вещества, способствующие созданию прочной связи на границе СВ – связующее (кремнийорганические и металлорганические соединения). Прямые (активные, гидрофобно-адгезионные) выполняет двойную функцию - предохраняет волокна от разрушения и усиливает адгезию между стеклом и полимерной матрицей

Слайд 13

Описание слайда:

Основные характеристики крученных комплексных нитей

Слайд 14

Описание слайда:

Профилированное стекловолокно К профилированным СВ относятся волокна, имеющие в сечении форму треугольника, квадрата, шестигранника и др. Полые (капиллярные) СВ имеют высокие значения плотности, диэлектрической проницаемости, тангенса угла диэлектрических потерь и теплопроводности, а также более высокие жесткость при изгибе и прочность при сжатии.

Слайд 15

Описание слайда:

Механические свойства

Слайд 16

Описание слайда:

Прочностные свойства

Слайд 17

Описание слайда:

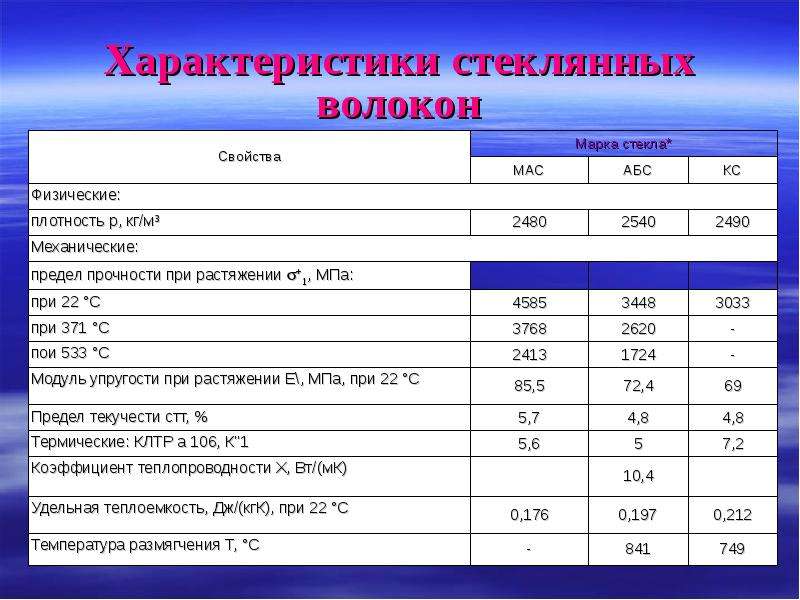

Характеристики стеклянных волокон

Слайд 18

Описание слайда:

Характеристики стеклянных волокон СВ имеют низкую стойкость к многократному изгибу и истиранию При комнатной температуре, влажности примерно 50 - 55 % и кратковременной нагружении СВ ведут себя вплоть до разрушения как идеальные упругие тела С повышением температуры модуль упругости СВ уменьшается незначительно до температуры размягчения Химическая стойкость СВ зависит от состава стекла и определяется потерями массы и прочности под воздействием агрессивных сред

Слайд 19

Описание слайда:

Эксплуатационные свойства стекловолокон Тепло- и огнестойкость Биостойкость. Влагостойкость Термические свойства. Электрические свойства. Оптические свойства Звукопоглощение

Слайд 20

Описание слайда:

Схема переработки СВ

Слайд 21

Описание слайда:

Текстильная стекловолоконная пряжа «простая пряжа» непрерывные одиночные жгуты (стренги) Текстильная стекловолоконная пряжа «простая пряжа» непрерывные одиночные жгуты (стренги) Скручивание двух или более простых стренг вместе с одновременным трощением (в результате операций кручения и трощения получают пряжу, прочность, гибкость и диаметр которой могут варьироваться) Текстурированная пряжа - текстильная стекловолоконная пряжа, подвергнутая воздействию струи воздуха (случайное, но контролируемое разрушение элементарных стекловолокон, расположенных на поверхности пряжи, и «распушение» пряжи) Стекловолоконные ровинги - объединение непрерывных и параллельных стренг (жгутов) или элементарных волокон. тип Р - рассыпающийся ровинг для изготовления жестких и мягких холстов, получения стеклопластиков способом напыления рубленых нитей, производства премиксов; тип Т - ровинг для выработки тканей; тип Н - ровинг для изготовления стеклопластиков методом намотки и протяжки и наполнения термопластов

Слайд 22

Описание слайда:

Ткани, сетки, ленты получаются путем текстильной переработки и тканья крученой комплексной стеклонити, стекложгута, штапелированной пряжи и ровницы Ткани, сетки, ленты получаются путем текстильной переработки и тканья крученой комплексной стеклонити, стекложгута, штапелированной пряжи и ровницы многослойные комбинированные цельнотканые контурные заготовки трехмерных армирующих наполнителях с объемной структурой нити

Слайд 23

Описание слайда:

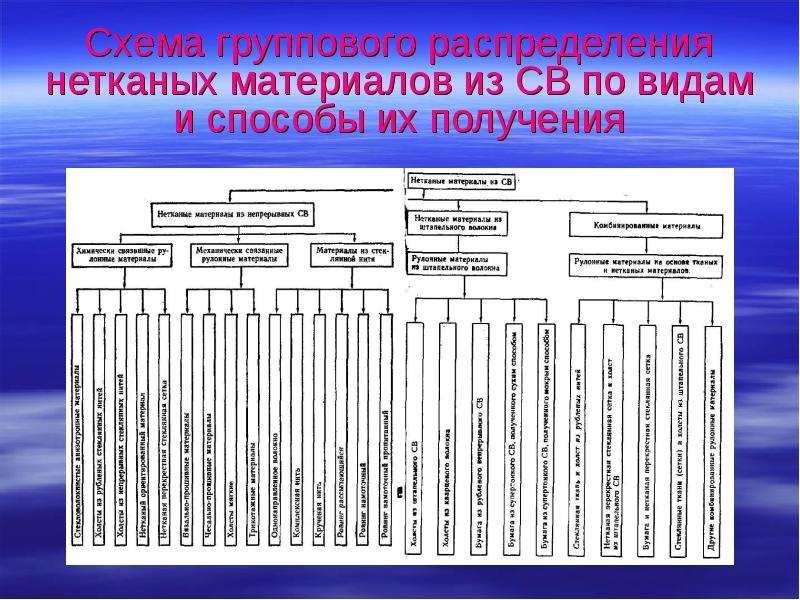

Схема группового распределения нетканых материалов из СВ по видам и способы их получения

Слайд 24

Описание слайда:

Вырабатывается при температуре 2423 К Вырабатывается при температуре 2423 К Процесс формования кварцевого волокна: из расплава в защитной среде, при течении расплава через фильеры под давлением либо при введении легирующих добавок штабиковый метод (стержни из прозрачного кварцевого стекла или – штабиков - из порошкообразных смесей чистого кремнезема и жидкого связующего выщелачивании оксидов из алюмоборосиликатного (волокно рефразил), натрийсиликатного и других силикатных стекол под действием кислот и щелочей
