Слайд 1

Описание слайда:

Физика атома, атомного ядра и элементарных частиц 52.(1). Кварковая структура мезонов и барионов. Экспериментальные подтверждения кварковой теории.

Слайд 2

Описание слайда:

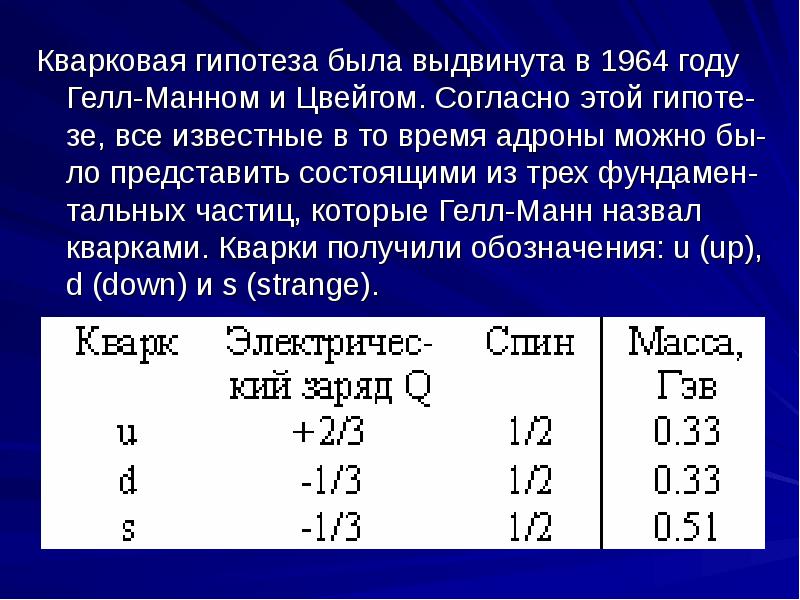

Кварковая гипотеза была выдвинута в 1964 году Гелл-Манном и Цвейгом. Согласно этой гипоте-зе, все известные в то время адроны можно бы-ло представить состоящими из трех фундамен-тальных частиц, которые Гелл-Манн назвал кварками. Кварки получили обозначения: u (up), d (down) и s (strange). Кварковая гипотеза была выдвинута в 1964 году Гелл-Манном и Цвейгом. Согласно этой гипоте-зе, все известные в то время адроны можно бы-ло представить состоящими из трех фундамен-тальных частиц, которые Гелл-Манн назвал кварками. Кварки получили обозначения: u (up), d (down) и s (strange).

Слайд 3

Описание слайда:

Структура некоторых адронов

Слайд 4

Описание слайда:

Диаграмма взаимодействия протона и нейтрона внутри ядра (обмен пи-мезоном)

Слайд 5

Описание слайда:

Диаграмма распада нейтрона

Слайд 6

Описание слайда:

Распад --мезона

Слайд 7

Описание слайда:

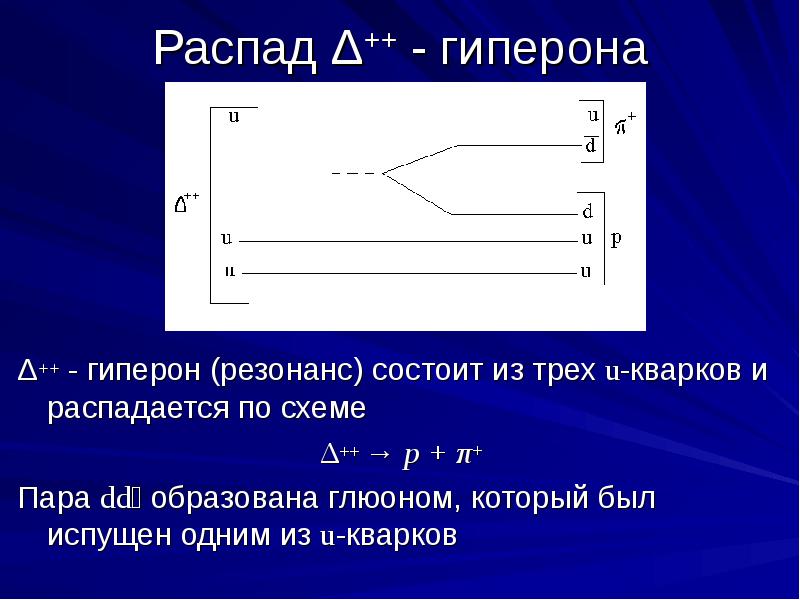

Распад Δ++ - гиперона Δ++ - гиперон (резонанс) состоит из трех u-кварков и распадается по схеме Δ++ → p + π+ Пара dd образована глюоном, который был испущен одним из u-кварков

Слайд 8

Описание слайда:

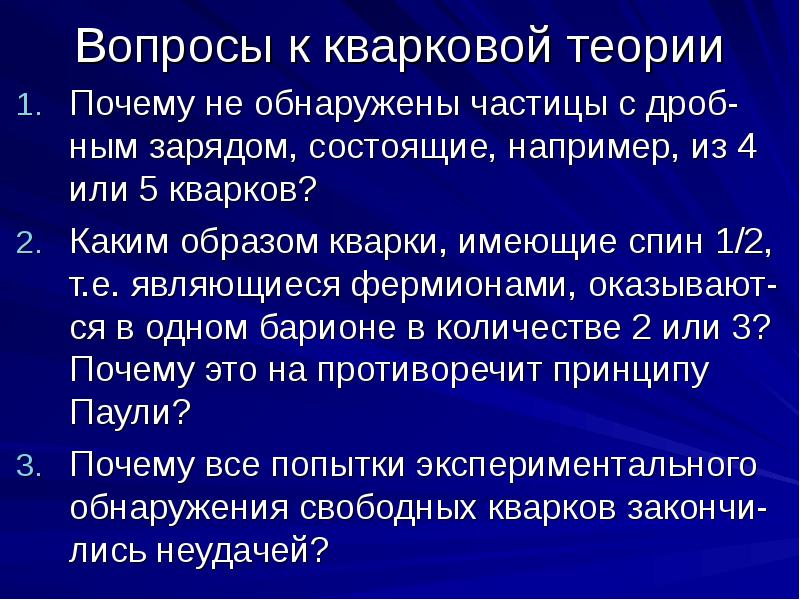

Вопросы к кварковой теории Почему не обнаружены частицы с дроб-ным зарядом, состоящие, например, из 4 или 5 кварков? Каким образом кварки, имеющие спин 1/2, т.е. являющиеся фермионами, оказывают-ся в одном барионе в количестве 2 или 3? Почему это на противоречит принципу Паули? Почему все попытки экспериментального обнаружения свободных кварков закончи-лись неудачей?

Слайд 9

Описание слайда:

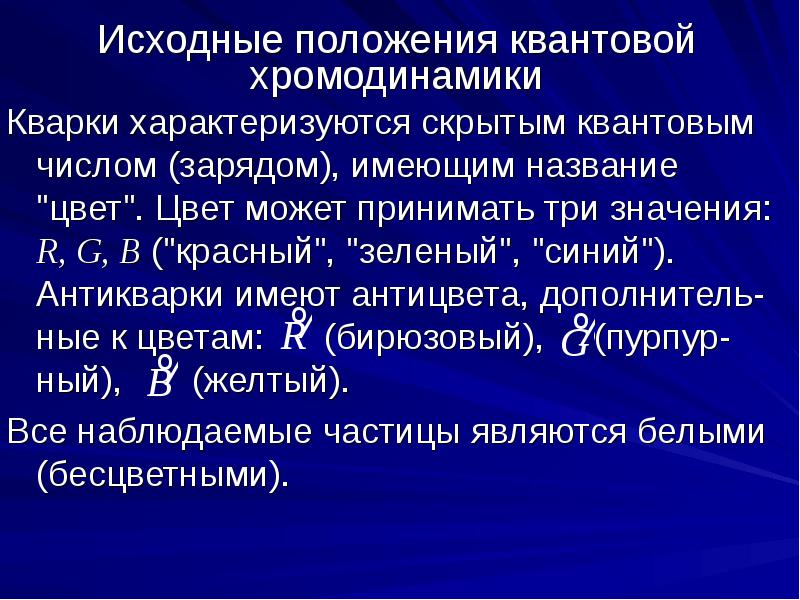

Исходные положения квантовой хромодинамики Кварки характеризуются скрытым квантовым числом (зарядом), имеющим название "цвет". Цвет может принимать три значения: R, G, B ("красный", "зеленый", "синий"). Антикварки имеют антицвета, дополнитель-ные к цветам: (бирюзовый), (пурпур-ный), (желтый). Все наблюдаемые частицы являются белыми (бесцветными).

Слайд 10

Описание слайда:

Свойства глюонов Сильное взаимодействие осуществляется об-меном безмассовыми электрически нейт-ральными частицами со спином 1 и отрица-тельной четностью - глюонами. Каждый глю-он несет особый цветовой заряд, являющий-ся комбинацией цвета и антицвета. Анализ показывает, что существует 8 таких комби-наций:

Слайд 11

Описание слайда:

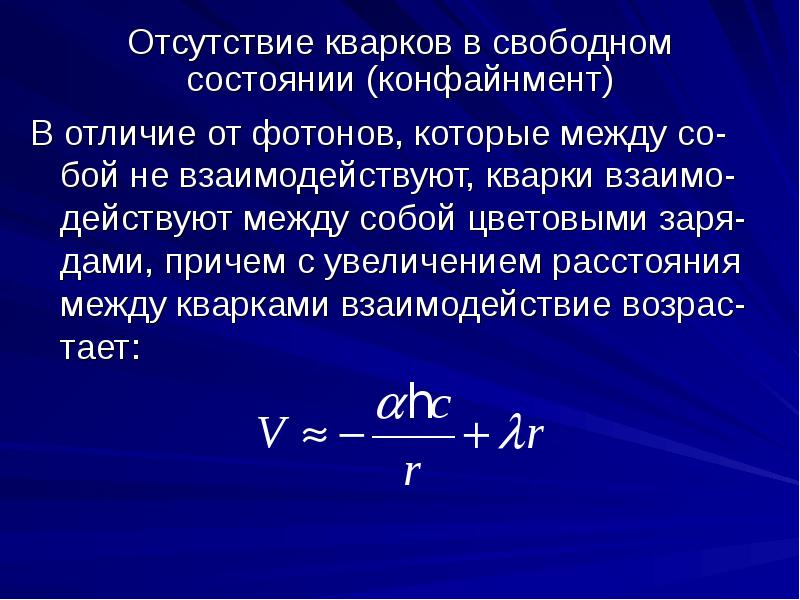

Отсутствие кварков в свободном состоянии (конфайнмент) В отличие от фотонов, которые между со-бой не взаимодействуют, кварки взаимо-действуют между собой цветовыми заря-дами, причем с увеличением расстояния между кварками взаимодействие возрас-тает:

Слайд 12

Описание слайда:

ЭКСПЕРИМЕНТЫ ПО РАССЕЯНИЮ ЭЛЕКТРОНОВ НА ПРОТОНАХ Формула Мотта: где E – энергия падающего электрона, v = c – его скорость, q – импульс, переданный при рассея-нии. Слагаемое 2sin2/2 появляется из-за взаи-модействия магнитных моментов электрона и мишени; для бесспиновых частиц эффективное сечение определяется формулой Резерфорда: где m – масса падающей частицы.

Слайд 13

Описание слайда:

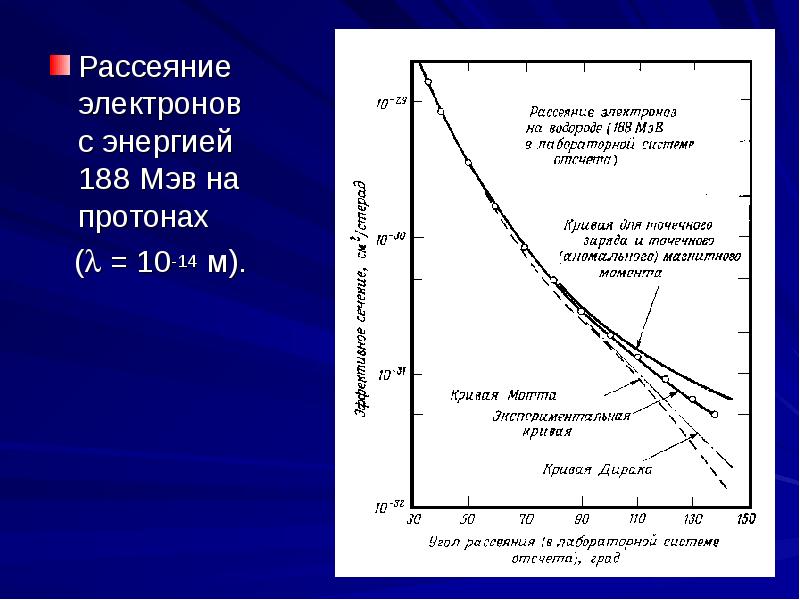

Рассеяние электронов с энергией 188 Мэв на протонах Рассеяние электронов с энергией 188 Мэв на протонах ( = 10-14 м).

Слайд 14

Описание слайда:

Магнитный формфактор протона в экспериментах по рассеянию электронов с энергиями до 3.5 Гэв ( = 10-15м). Главный вывод из этой группы экспериментов: протон не явля- ется точечной частицей, т.к. для точечной частицы формфактор – постоянное число. Прибли- женно распределение электри- ческого заряда в протоне можно представить в виде  (r) = (0) exp(-r/a), где a  0.23 фм. Аналогичные данные получены и для нейт- рона. Т.е. для электронов с дли- ной волны  =10-15м нуклон - это объект, протяженный в прост- ранстве и лишенный четко очер- ченной граничной поверхности.

Слайд 15

Описание слайда:

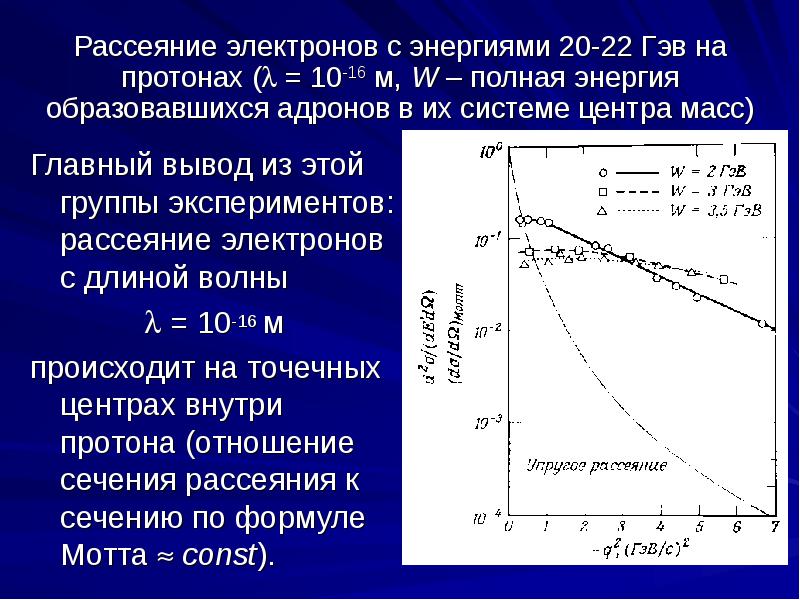

Рассеяние электронов с энергиями 20-22 Гэв на протонах ( = 10-16 м, W – полная энергия образовавшихся адронов в их системе центра масс) Главный вывод из этой группы экспериментов: рассеяние электронов с длиной волны  = 10-16 м происходит на точечных центрах внутри протона (отношение сечения рассеяния к сечению по формуле Мотта  const).

Слайд 16

Описание слайда:

Струи адронов В коллайдерах в результате лобовых столкновений час- тиц больших энергий возни- кает пара кварк-антикварк. Когда эти частицы расходят- ся на расстояние больше 1 фм, цветовое взаимо- действие становится настолько сильным, что кварк и антикварк резко тормозятся, и испускают пи-ме- зоны в виде струй, аналогично тому, как тормозя- щийся электрический заряд излучает фотоны (тор- мозное излучение). Струи адронов являются еще одним подтверждением кварковой теории.
