Вы можете ознакомиться и скачать презентацию на тему Методы проецирования. Проекции точки. Доклад-сообщение содержит 69 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

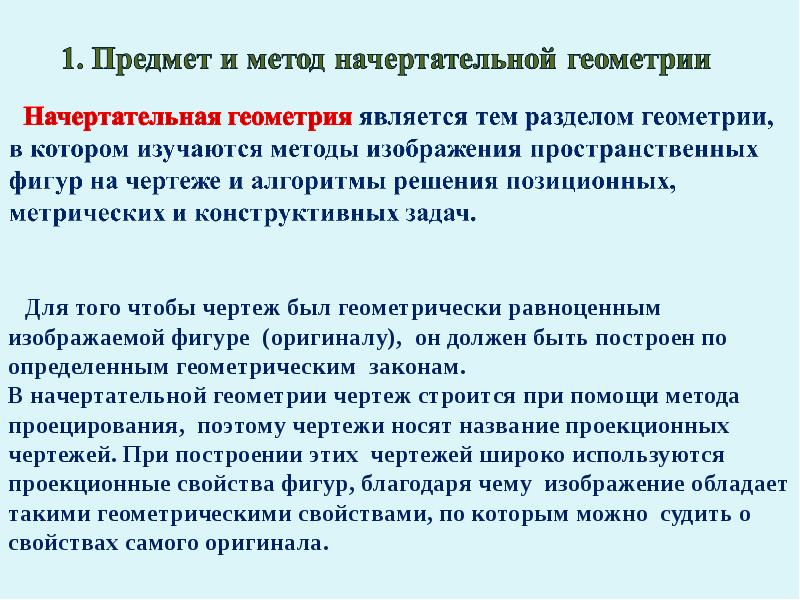

Слайд 1

Описание слайда:

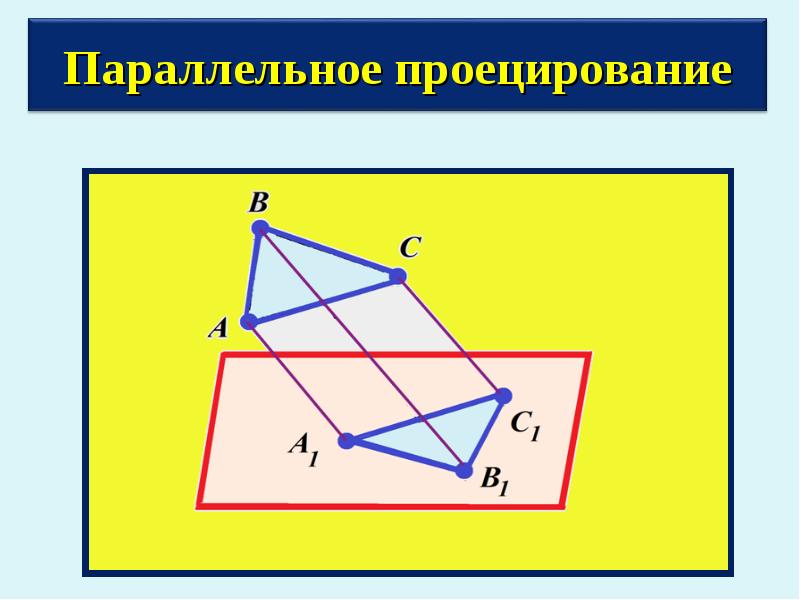

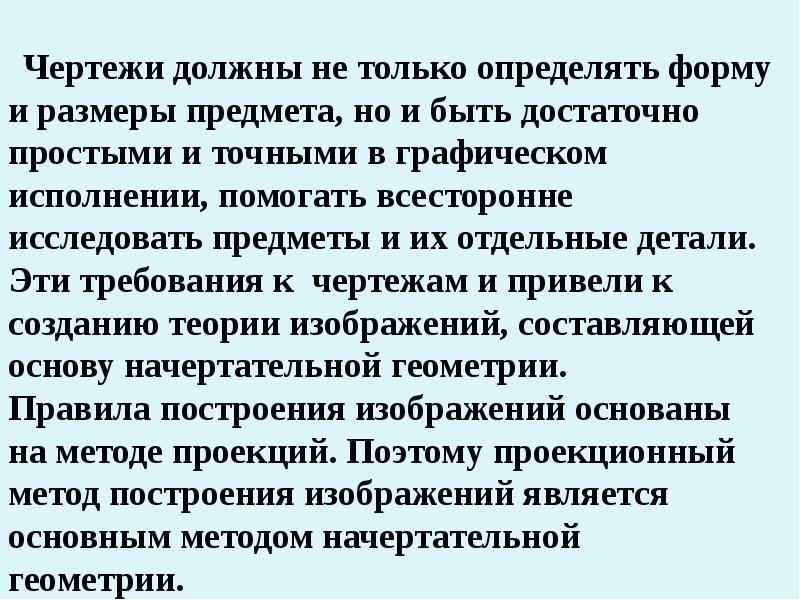

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

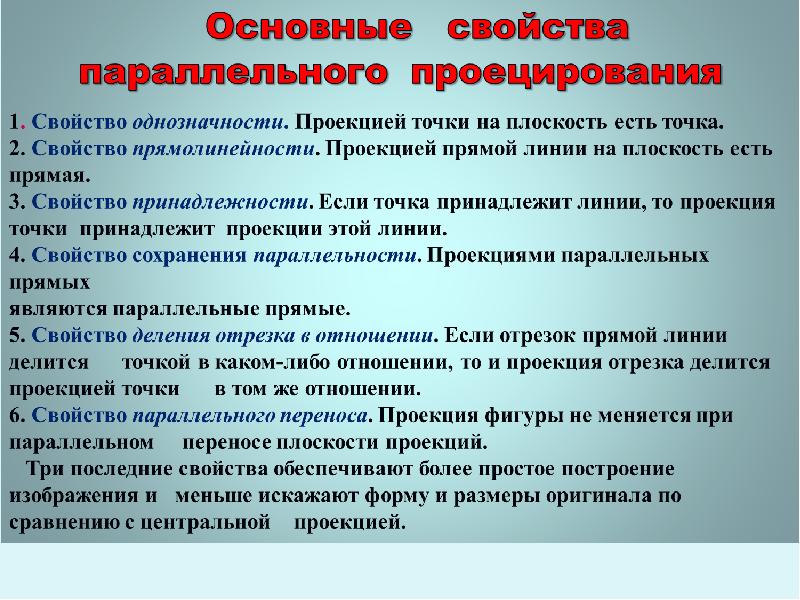

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

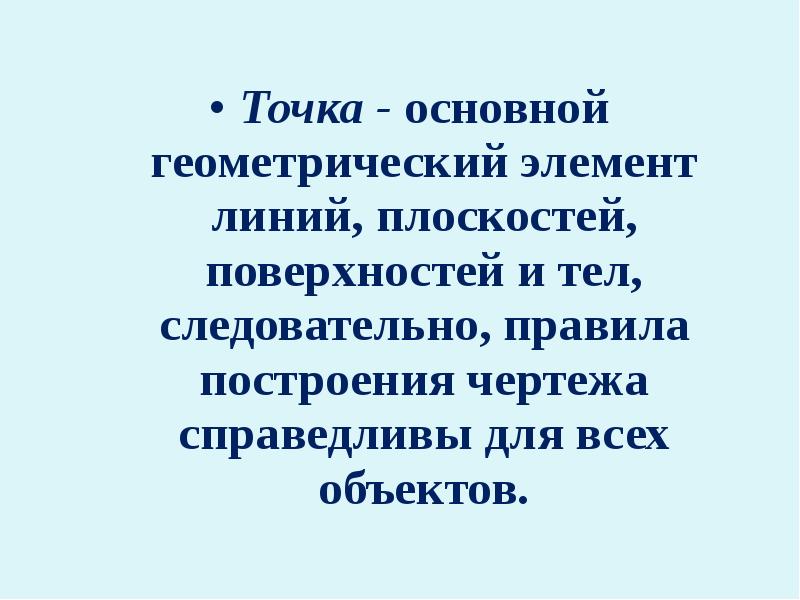

Точка - основной геометрический элемент линий, плоскостей, поверхностей и тел, следовательно, правила построения чертежа справедливы для всех объектов.

Слайд 9

Описание слайда:

Проекция точки на плоскость

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

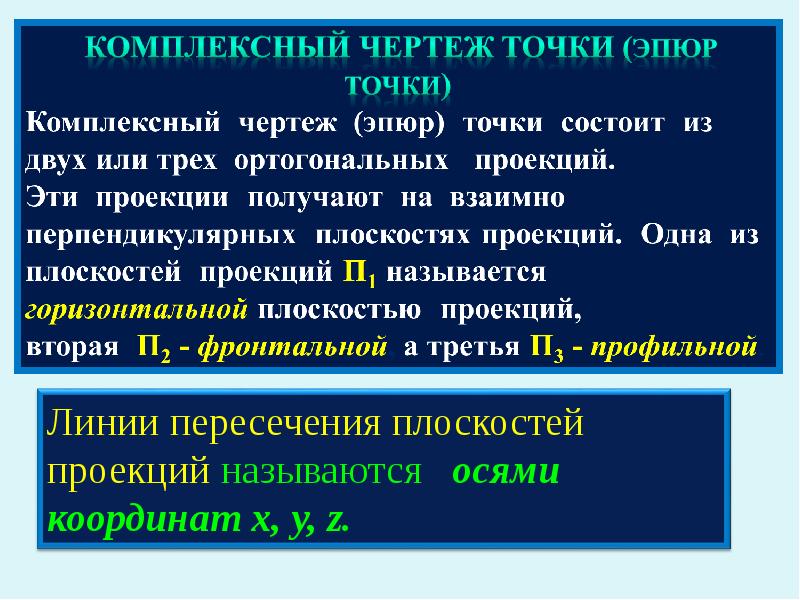

Описание слайда:

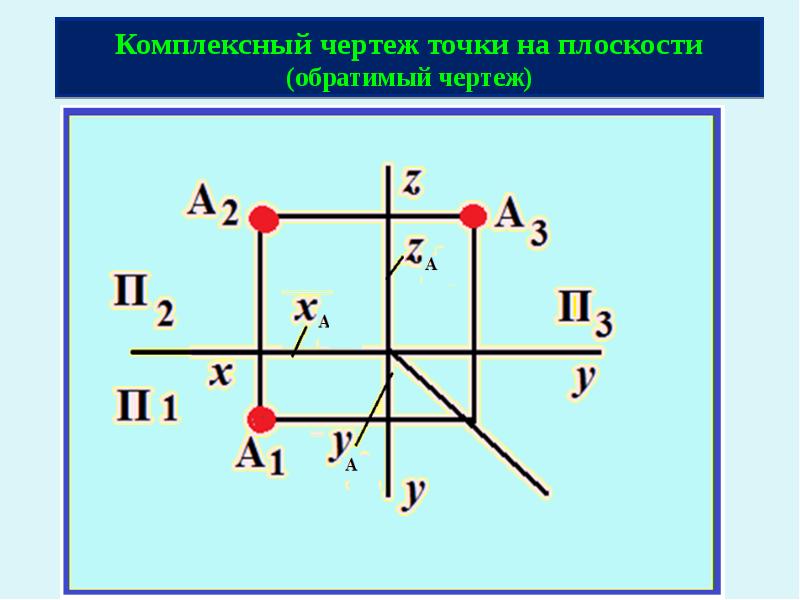

Комплексный чертеж точки на плоскости (обратимый чертеж)

Слайд 15

Описание слайда:

Условия связи Условия связи на комплексном чертеже : А2 и А3 – на одной горизонтальной линии связи; А2 и А1 – на одной вертикальной линии связи; А1 и А3 – на ломаной линии связи.

Слайд 16

Описание слайда:

Определитель точки пространства – две её проекции, а также три прямоугольные координаты. Принимается, что плоскости проекций совмещены с плоскостями координат. Определитель точки пространства – две её проекции, а также три прямоугольные координаты. Принимается, что плоскости проекций совмещены с плоскостями координат. Условная запись определителя точки А (А1, А2) или А (х, у, z). Каждую проекцию точки определяют две её координаты: А1 (X; Y); A2 (X; Z); А3 (Y; Z). Ширина точки – расстояние точки от профильной плоскости проекций – определяется координатой X (абсцисса) (АА3 ═ А1АY ═ А2АZ ═ X). Глубина точки – расстояние точки от фронтальной плоскости проекций – определяется координатой Y (ордината) (АА2 ═ А1АX ═ А3АZ ═ Y). Высота точки – её расстояние от горизонтальной плоскости проекций – определяется координатой Z (апликата) (AA1 ═ A2AX ═ A3AY ═ Z).

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

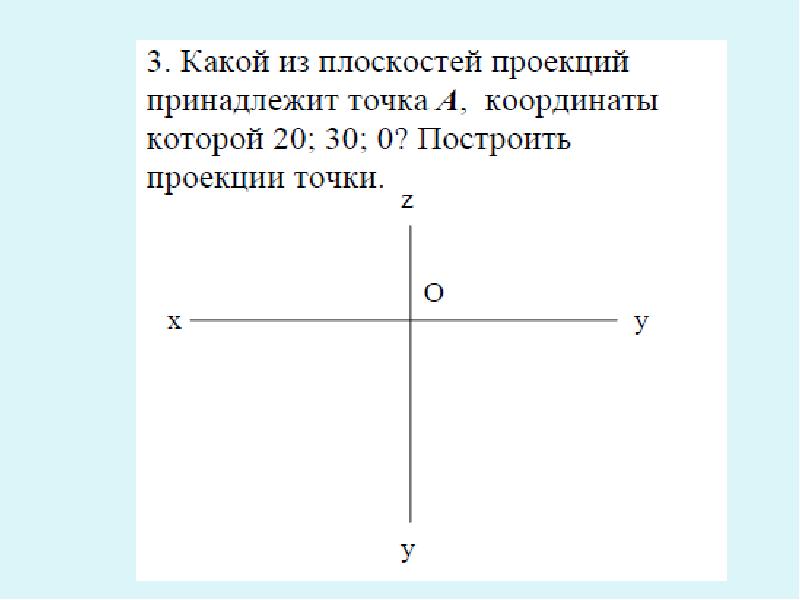

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Задача 3.3. Построить комплексный чертеж точки А (20; 25; 30) и точки В (25; 30; 35). Записать координаты проекций точек А и В:

Слайд 22

Описание слайда:

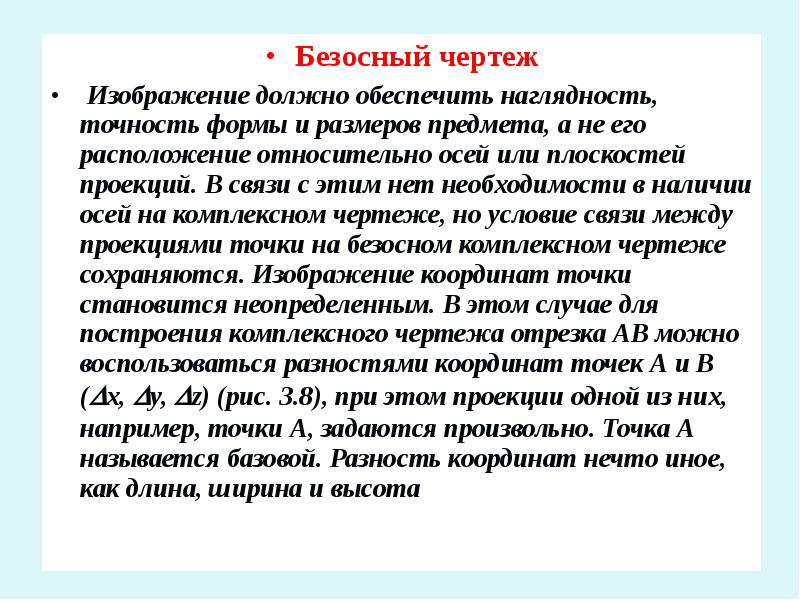

Безосный чертеж Безосный чертеж Изображение должно обеспечить наглядность, точность формы и размеров предмета, а не его расположение относительно осей или плоскостей проекций. В связи с этим нет необходимости в наличии осей на комплексном чертеже, но условие связи между проекциями точки на безосном комплексном чертеже сохраняются. Изображение координат точки становится неопределенным. В этом случае для построения комплексного чертежа отрезка АВ можно воспользоваться разностями координат точек А и В (х, у, z) (рис. 3.8), при этом проекции одной из них, например, точки А, задаются произвольно. Точка А называется базовой. Разность координат нечто иное, как длина, ширина и высота

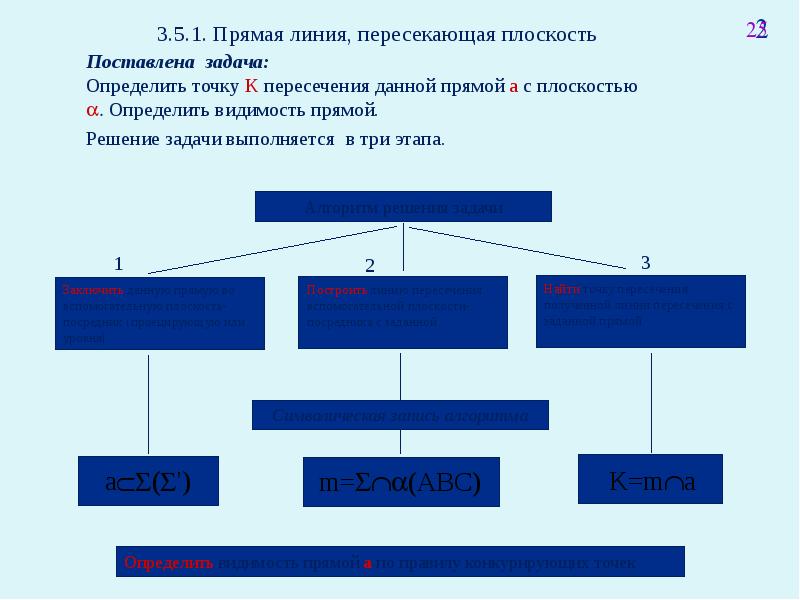

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

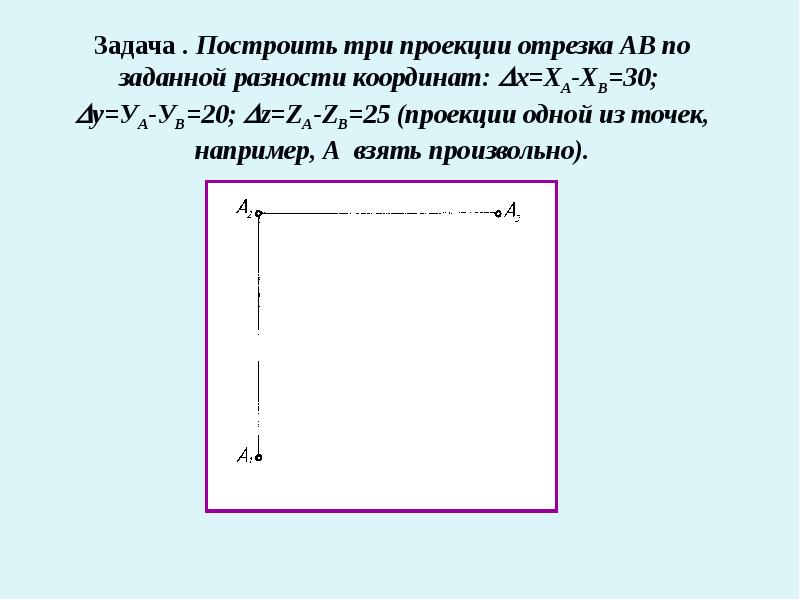

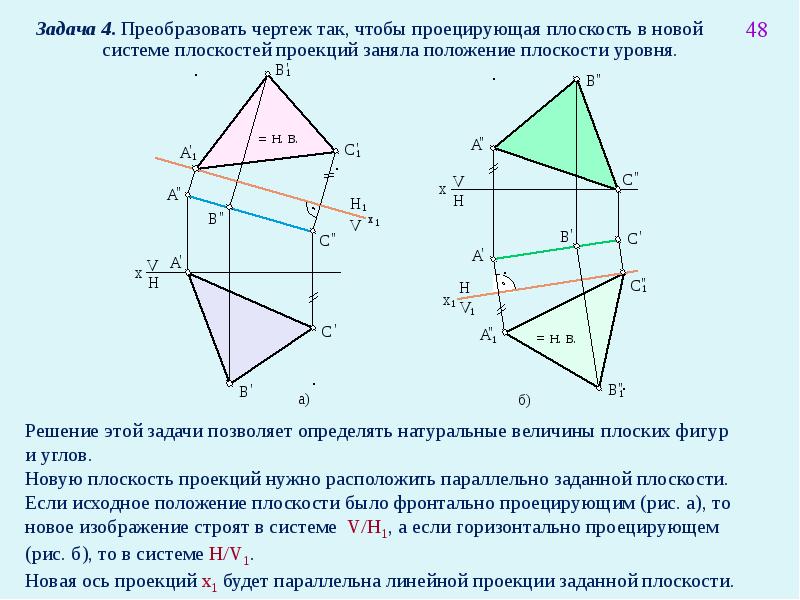

Задача . Построить три проекции отрезка АВ по заданной разности координат: х=ХА-ХВ=30; у=УА-УВ=20; z=ZA-ZB=25 (проекции одной из точек, например, А взять произвольно).
