Лекция 3

Слайд 2

Описание слайда:

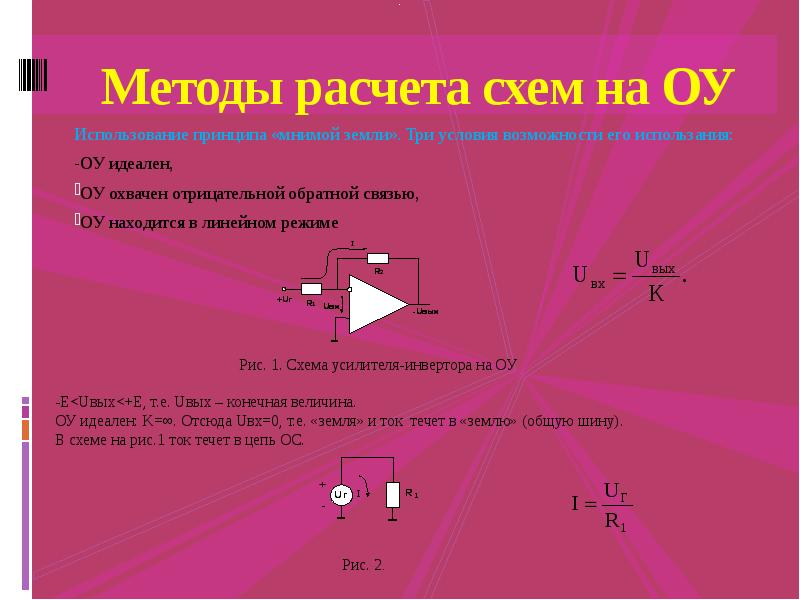

Методы расчета схем на ОУ Использование принципа «мнимой земли». Три условия возможности его использания: -ОУ идеален, ОУ охвачен отрицательной обратной связью, ОУ находится в линейном режиме

Слайд 3

Описание слайда:

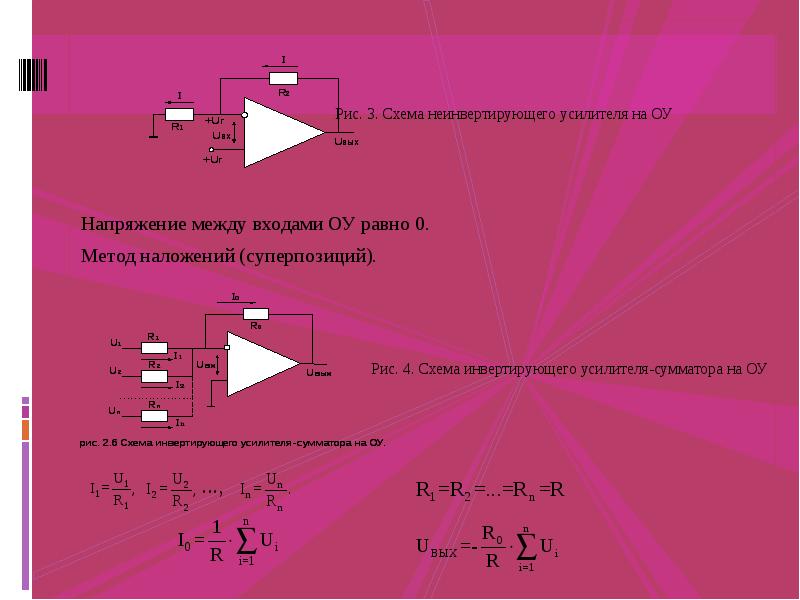

Рис. 3. Схема неинвертирующего усилителя на ОУ Напряжение между входами ОУ равно 0. Метод наложений (суперпозиций). Рис. 4. Схема инвертирующего усилителя-сумматора на ОУ

Слайд 4

Описание слайда:

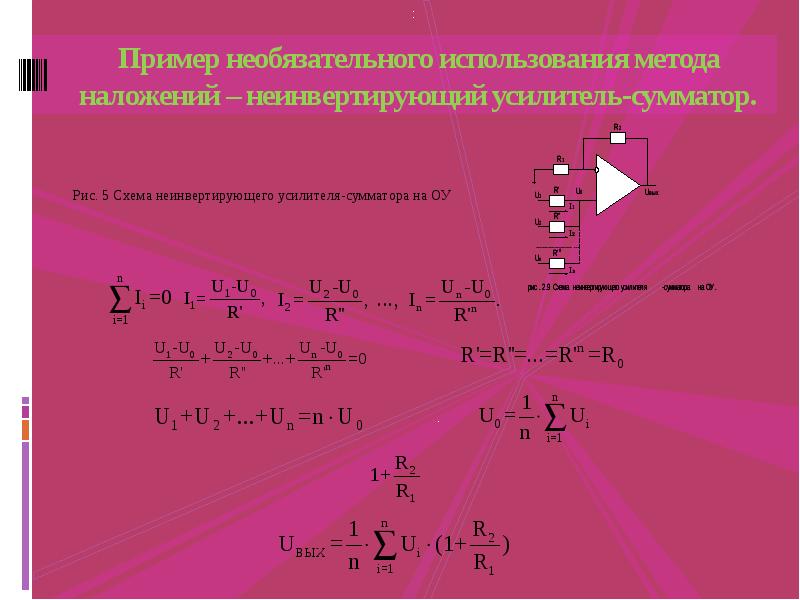

Пример необязательного использования метода наложений – неинвертирующий усилитель-сумматор. Рис. 5 Схема неинвертирующего усилителя-сумматора на ОУ

Слайд 5

Описание слайда:

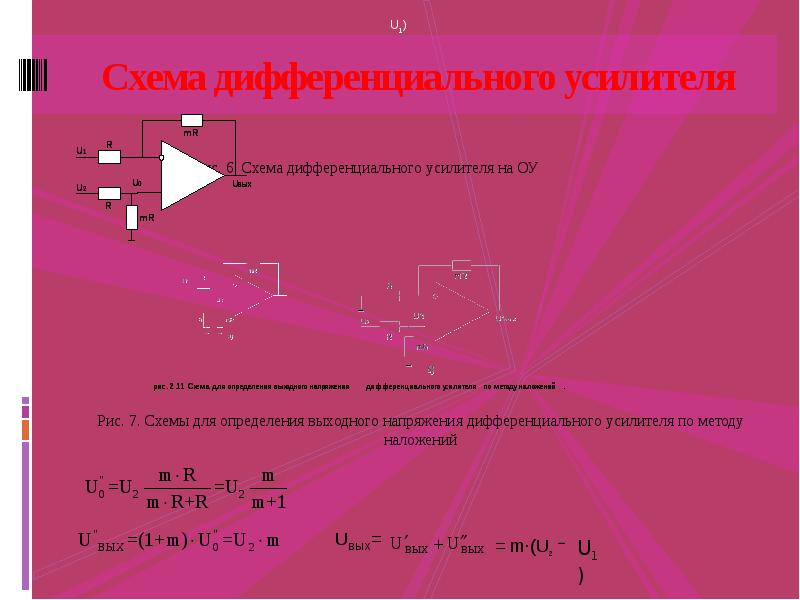

Схема дифференциального усилителя Рис. 6. Схема дифференциального усилителя на ОУ Рис. 7. Схемы для определения выходного напряжения дифференциального усилителя по методу наложений

Слайд 6

Описание слайда:

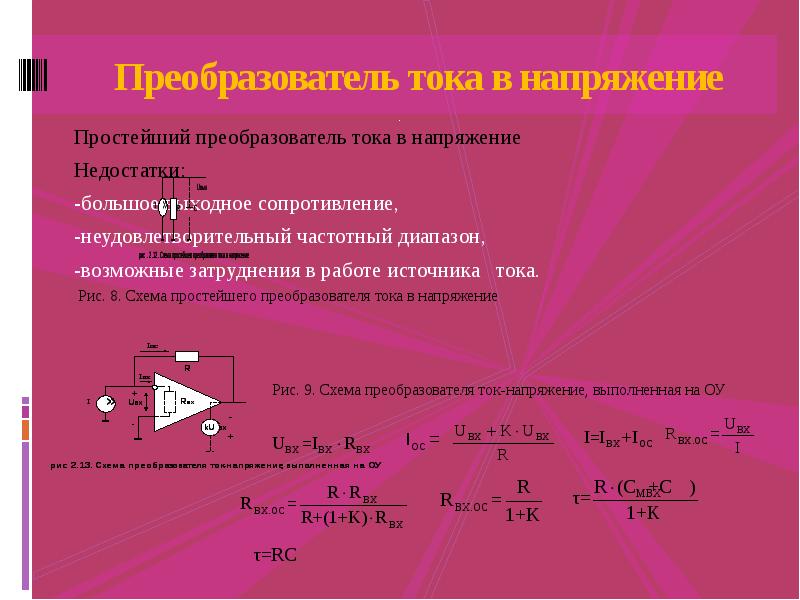

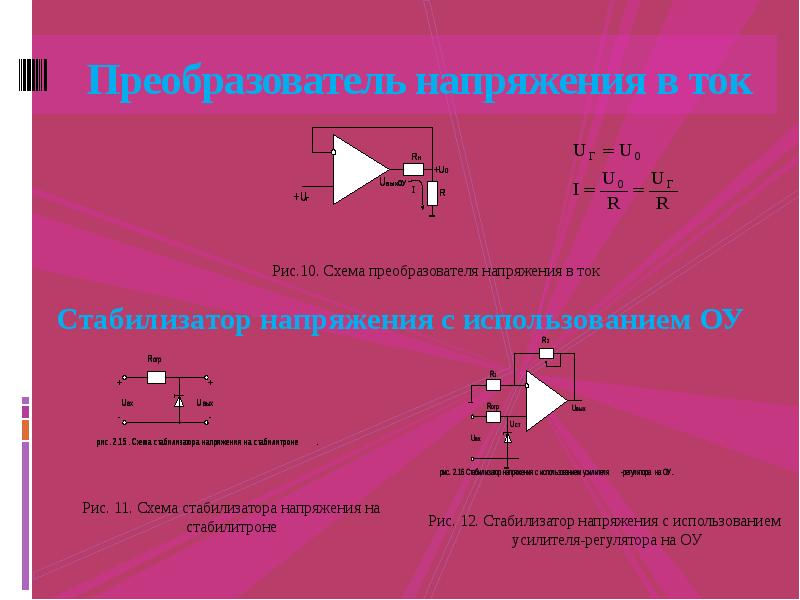

Преобразователь тока в напряжение Простейший преобразователь тока в напряжение Недостатки: -большое выходное сопротивление, -неудовлетворительный частотный диапазон, -возможные затруднения в работе источника тока.
