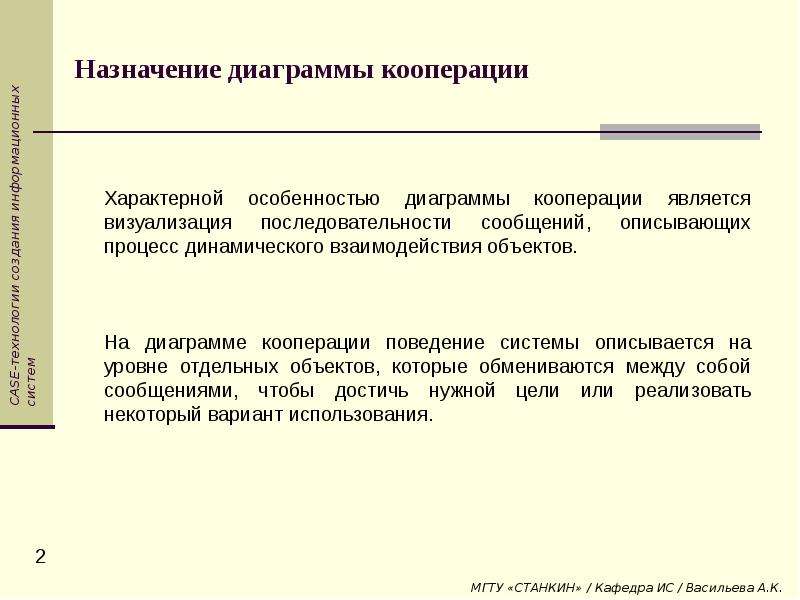

Моделирование реализации вариантов использования Диаграммы взаимодействия (collaboration diagrams) Лекция 8

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Понятие кооперации (collaboration)

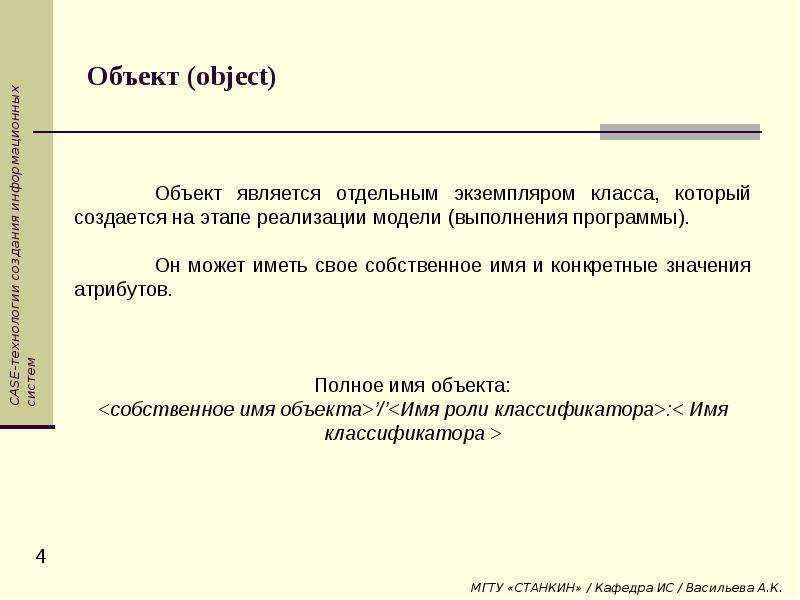

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Варианты возможных записей имен объектов

Слайд 6

Описание слайда:

Примеры изображения и именования объектов диаграммы кооперации

Слайд 7

Описание слайда:

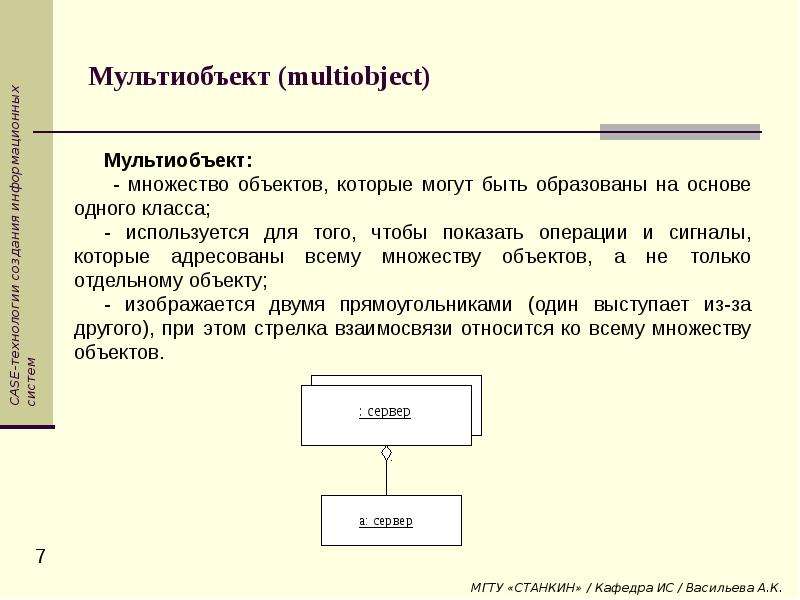

Мультиобъект (multiobject)

Слайд 8

Описание слайда:

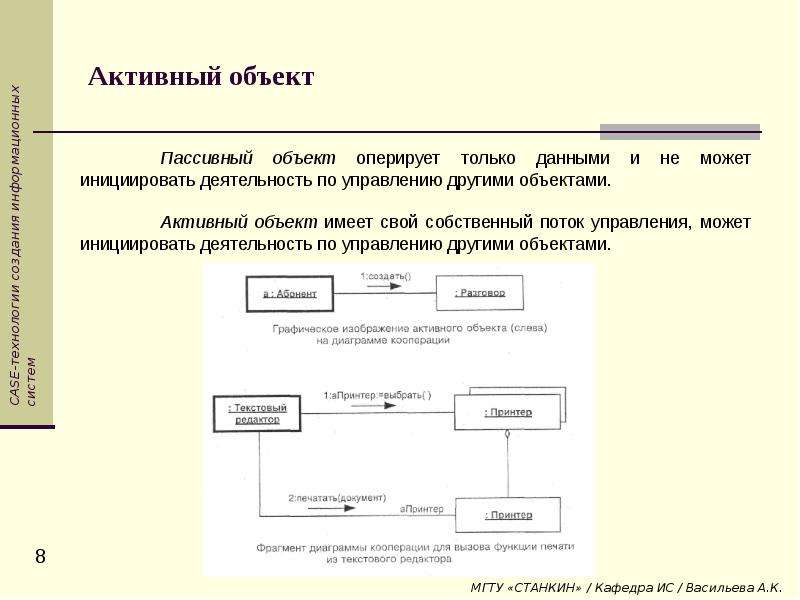

Активный объект

Слайд 9

Описание слайда:

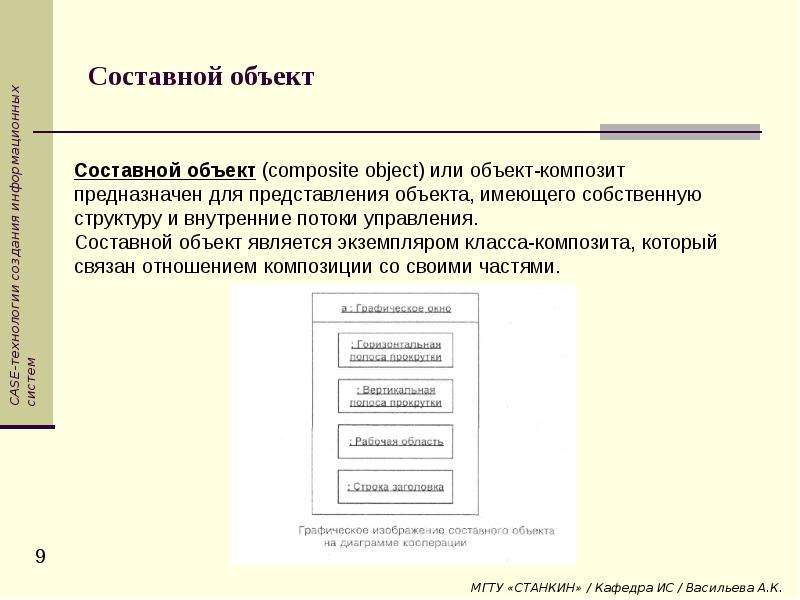

Составной объект

Слайд 10

Описание слайда:

Понятие связи и ее стереотипа

Слайд 11

Описание слайда:

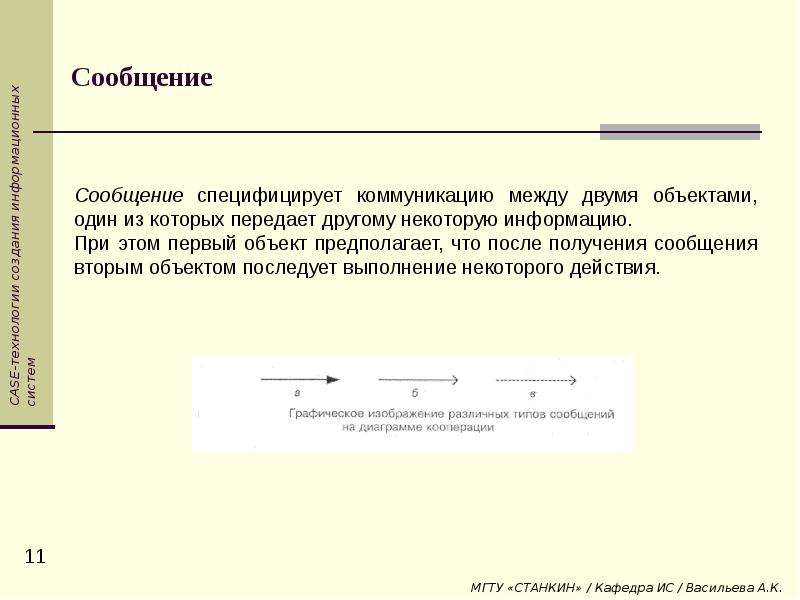

Сообщение

Слайд 12

Описание слайда:

Пример построения диаграммы кооперации системы управления банкоматом

Слайд 13

Описание слайда:

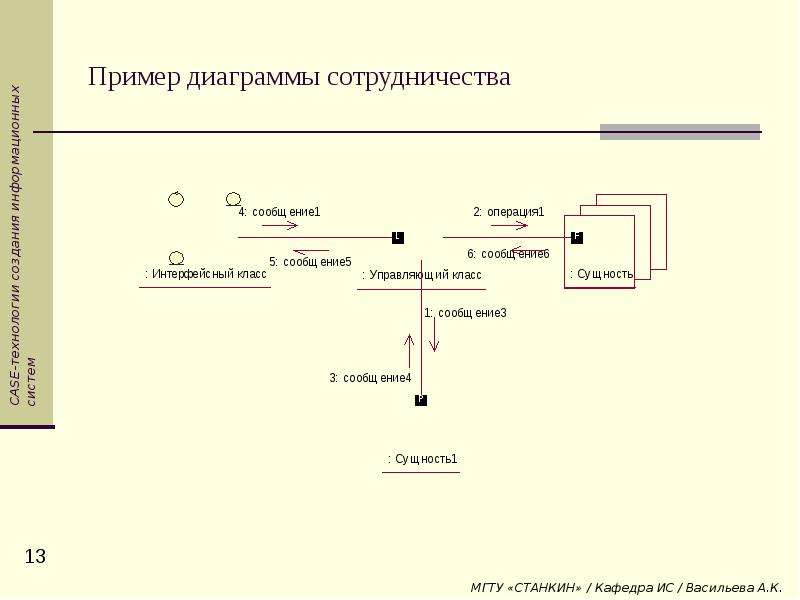

Пример диаграммы сотрудничества

Слайд 14

Описание слайда:

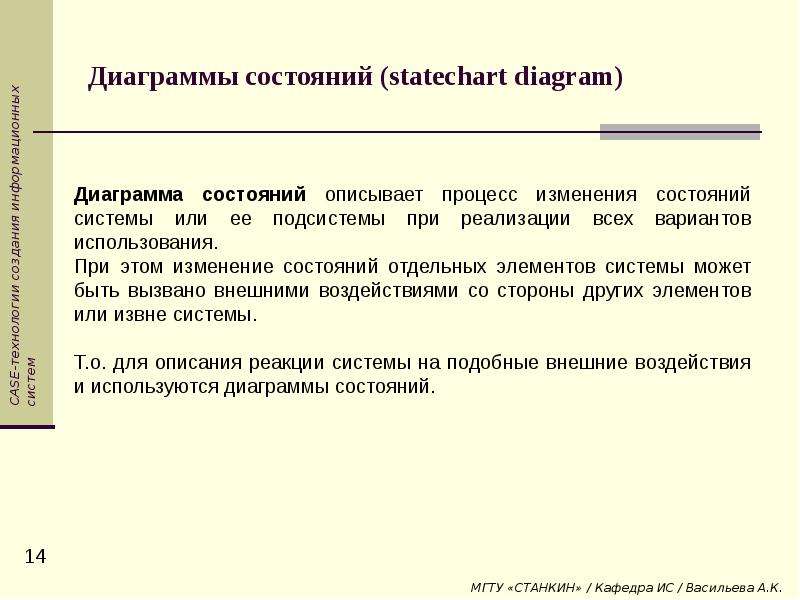

Диаграммы состояний (statechart diagram)

Слайд 15

Описание слайда:

Состояние и имя состояния

Слайд 16

Описание слайда:

Список внутренних действий

Слайд 17

Описание слайда:

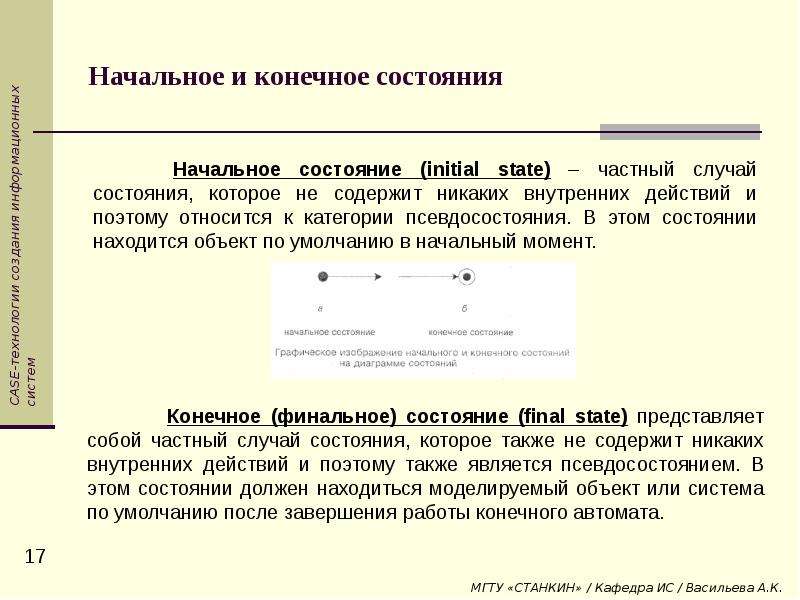

Начальное и конечное состояния

Слайд 18

Описание слайда:

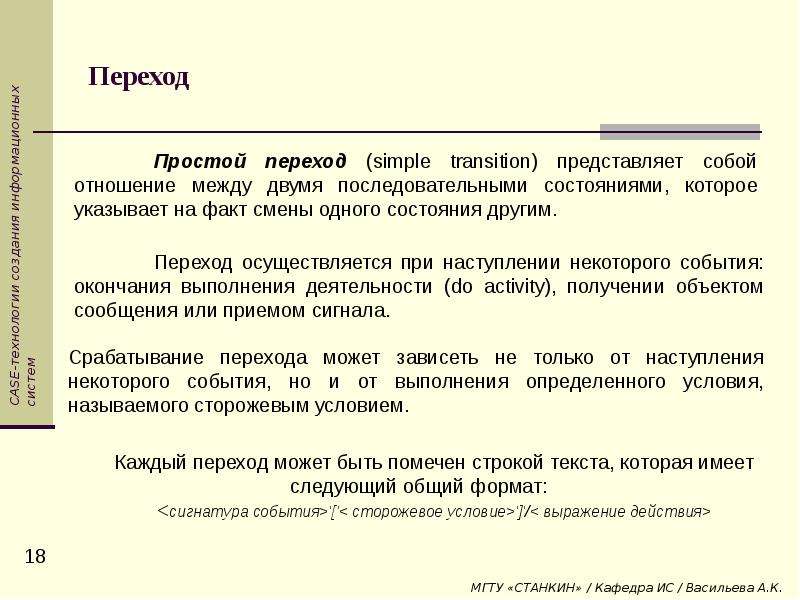

Переход

Слайд 19

Описание слайда:

Типы переходов Переход называется триггерным, если его специфицирует некоторое событие-триггер. В этом случае рядом со стрелкой триггерного перехода обязательно указывается имя события в форме строки текста; в качестве имен триггерных переходов задают имена операций, вызываемых у тех или иных объектов системы. Переход называется нетриггерным, если он происходит по завершении выполнения действий (деятельности) в исходном состоянии.

Слайд 20

Описание слайда:

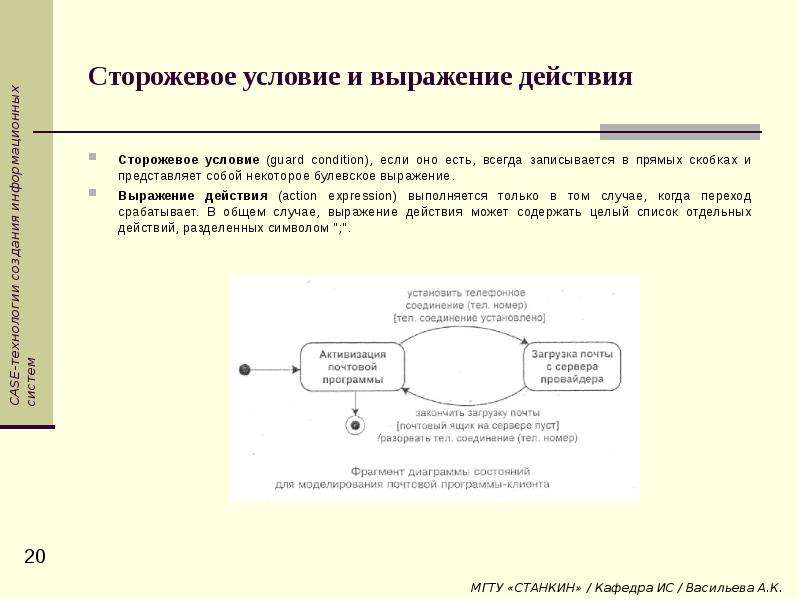

Сторожевое условие и выражение действия Сторожевое условие (guard condition), если оно есть, всегда записывается в прямых скобках и представляет собой некоторое булевское выражение. Выражение действия (action expression) выполняется только в том случае, когда переход срабатывает. В общем случае, выражение действия может содержать целый список отдельных действий, разделенных символом ";".

Слайд 21

Описание слайда:

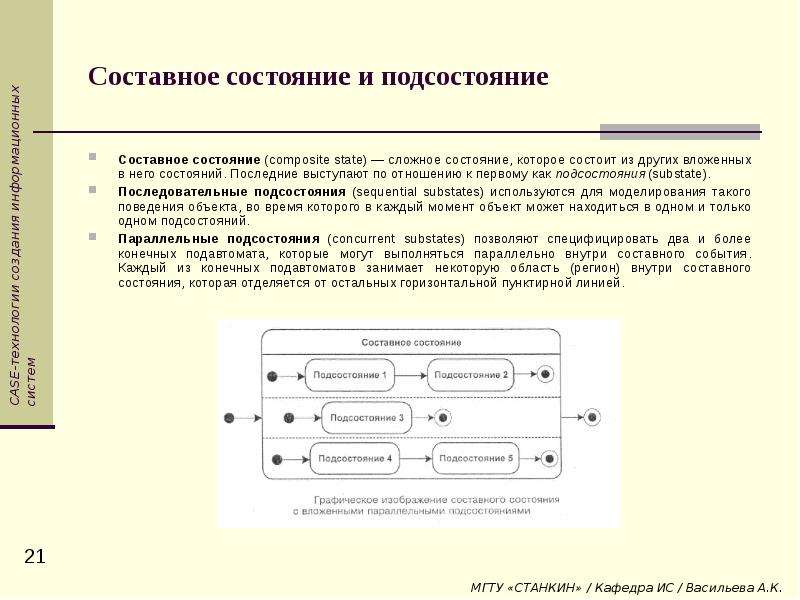

Составное состояние и подсостояние Составное состояние (composite state) — сложное состояние, которое состоит из других вложенных в него состояний. Последние выступают по отношению к первому как подсостояния (substate). Последовательные подсостояния (sequential substates) используются для моделирования такого поведения объекта, во время которого в каждый момент объект может находиться в одном и только одном подсостояний. Параллельные подсостояния (concurrent substates) позволяют специфицировать два и более конечных подавтомата, которые могут выполняться параллельно внутри составного события. Каждый из конечных подавтоматов занимает некоторую область (регион) внутри составного состояния, которая отделяется от остальных горизонтальной пунктирной линией.
