🗊 Презентация Монтаж и эксплуатация воздушных линий электропередачи

Категория: Образование
Нажмите для полного просмотра!
Монтаж и эксплуатация воздушных линий электропередачи, слайд №1 Монтаж и эксплуатация воздушных линий электропередачи, слайд №2 Монтаж и эксплуатация воздушных линий электропередачи, слайд №3 Монтаж и эксплуатация воздушных линий электропередачи, слайд №4 Монтаж и эксплуатация воздушных линий электропередачи, слайд №5 Монтаж и эксплуатация воздушных линий электропередачи, слайд №6 Монтаж и эксплуатация воздушных линий электропередачи, слайд №7 Монтаж и эксплуатация воздушных линий электропередачи, слайд №8 Монтаж и эксплуатация воздушных линий электропередачи, слайд №9 Монтаж и эксплуатация воздушных линий электропередачи, слайд №10 Монтаж и эксплуатация воздушных линий электропередачи, слайд №11 Монтаж и эксплуатация воздушных линий электропередачи, слайд №12 Монтаж и эксплуатация воздушных линий электропередачи, слайд №13 Монтаж и эксплуатация воздушных линий электропередачи, слайд №14 Монтаж и эксплуатация воздушных линий электропередачи, слайд №15 Монтаж и эксплуатация воздушных линий электропередачи, слайд №16 Монтаж и эксплуатация воздушных линий электропередачи, слайд №17 Монтаж и эксплуатация воздушных линий электропередачи, слайд №18 Монтаж и эксплуатация воздушных линий электропередачи, слайд №19 Монтаж и эксплуатация воздушных линий электропередачи, слайд №20 Монтаж и эксплуатация воздушных линий электропередачи, слайд №21 Монтаж и эксплуатация воздушных линий электропередачи, слайд №22 Монтаж и эксплуатация воздушных линий электропередачи, слайд №23 Монтаж и эксплуатация воздушных линий электропередачи, слайд №24 Монтаж и эксплуатация воздушных линий электропередачи, слайд №25 Монтаж и эксплуатация воздушных линий электропередачи, слайд №26 Монтаж и эксплуатация воздушных линий электропередачи, слайд №27 Монтаж и эксплуатация воздушных линий электропередачи, слайд №28 Монтаж и эксплуатация воздушных линий электропередачи, слайд №29 Монтаж и эксплуатация воздушных линий электропередачи, слайд №30 Монтаж и эксплуатация воздушных линий электропередачи, слайд №31 Монтаж и эксплуатация воздушных линий электропередачи, слайд №32 Монтаж и эксплуатация воздушных линий электропередачи, слайд №33 Монтаж и эксплуатация воздушных линий электропередачи, слайд №34 Монтаж и эксплуатация воздушных линий электропередачи, слайд №35 Монтаж и эксплуатация воздушных линий электропередачи, слайд №36 Монтаж и эксплуатация воздушных линий электропередачи, слайд №37 Монтаж и эксплуатация воздушных линий электропередачи, слайд №38 Монтаж и эксплуатация воздушных линий электропередачи, слайд №39 Монтаж и эксплуатация воздушных линий электропередачи, слайд №40 Монтаж и эксплуатация воздушных линий электропередачи, слайд №41 Монтаж и эксплуатация воздушных линий электропередачи, слайд №42 Монтаж и эксплуатация воздушных линий электропередачи, слайд №43 Монтаж и эксплуатация воздушных линий электропередачи, слайд №44 Монтаж и эксплуатация воздушных линий электропередачи, слайд №45 Монтаж и эксплуатация воздушных линий электропередачи, слайд №46 Монтаж и эксплуатация воздушных линий электропередачи, слайд №47 Монтаж и эксплуатация воздушных линий электропередачи, слайд №48 Монтаж и эксплуатация воздушных линий электропередачи, слайд №49 Монтаж и эксплуатация воздушных линий электропередачи, слайд №50 Монтаж и эксплуатация воздушных линий электропередачи, слайд №51 Монтаж и эксплуатация воздушных линий электропередачи, слайд №52 Монтаж и эксплуатация воздушных линий электропередачи, слайд №53 Монтаж и эксплуатация воздушных линий электропередачи, слайд №54 Монтаж и эксплуатация воздушных линий электропередачи, слайд №55 Монтаж и эксплуатация воздушных линий электропередачи, слайд №56 Монтаж и эксплуатация воздушных линий электропередачи, слайд №57 Монтаж и эксплуатация воздушных линий электропередачи, слайд №58 Монтаж и эксплуатация воздушных линий электропередачи, слайд №59 Монтаж и эксплуатация воздушных линий электропередачи, слайд №60 Монтаж и эксплуатация воздушных линий электропередачи, слайд №61 Монтаж и эксплуатация воздушных линий электропередачи, слайд №62 Монтаж и эксплуатация воздушных линий электропередачи, слайд №63 Монтаж и эксплуатация воздушных линий электропередачи, слайд №64 Монтаж и эксплуатация воздушных линий электропередачи, слайд №65 Монтаж и эксплуатация воздушных линий электропередачи, слайд №66 Монтаж и эксплуатация воздушных линий электропередачи, слайд №67 Монтаж и эксплуатация воздушных линий электропередачи, слайд №68 Монтаж и эксплуатация воздушных линий электропередачи, слайд №69 Монтаж и эксплуатация воздушных линий электропередачи, слайд №70 Монтаж и эксплуатация воздушных линий электропередачи, слайд №71 Монтаж и эксплуатация воздушных линий электропередачи, слайд №72 Монтаж и эксплуатация воздушных линий электропередачи, слайд №73 Монтаж и эксплуатация воздушных линий электропередачи, слайд №74 Монтаж и эксплуатация воздушных линий электропередачи, слайд №75 Монтаж и эксплуатация воздушных линий электропередачи, слайд №76 Монтаж и эксплуатация воздушных линий электропередачи, слайд №77 Монтаж и эксплуатация воздушных линий электропередачи, слайд №78 Монтаж и эксплуатация воздушных линий электропередачи, слайд №79 Монтаж и эксплуатация воздушных линий электропередачи, слайд №80 Монтаж и эксплуатация воздушных линий электропередачи, слайд №81 Монтаж и эксплуатация воздушных линий электропередачи, слайд №82 Монтаж и эксплуатация воздушных линий электропередачи, слайд №83 Монтаж и эксплуатация воздушных линий электропередачи, слайд №84 Монтаж и эксплуатация воздушных линий электропередачи, слайд №85 Монтаж и эксплуатация воздушных линий электропередачи, слайд №86 Монтаж и эксплуатация воздушных линий электропередачи, слайд №87 Монтаж и эксплуатация воздушных линий электропередачи, слайд №88 Монтаж и эксплуатация воздушных линий электропередачи, слайд №89 Монтаж и эксплуатация воздушных линий электропередачи, слайд №90 Монтаж и эксплуатация воздушных линий электропередачи, слайд №91 Монтаж и эксплуатация воздушных линий электропередачи, слайд №92 Монтаж и эксплуатация воздушных линий электропередачи, слайд №93 Монтаж и эксплуатация воздушных линий электропередачи, слайд №94 Монтаж и эксплуатация воздушных линий электропередачи, слайд №95 Монтаж и эксплуатация воздушных линий электропередачи, слайд №96 Монтаж и эксплуатация воздушных линий электропередачи, слайд №97 Монтаж и эксплуатация воздушных линий электропередачи, слайд №98 Монтаж и эксплуатация воздушных линий электропередачи, слайд №99 Монтаж и эксплуатация воздушных линий электропередачи, слайд №100 Монтаж и эксплуатация воздушных линий электропередачи, слайд №101 Монтаж и эксплуатация воздушных линий электропередачи, слайд №102 Монтаж и эксплуатация воздушных линий электропередачи, слайд №103 Монтаж и эксплуатация воздушных линий электропередачи, слайд №104 Монтаж и эксплуатация воздушных линий электропередачи, слайд №105 Монтаж и эксплуатация воздушных линий электропередачи, слайд №106 Монтаж и эксплуатация воздушных линий электропередачи, слайд №107 Монтаж и эксплуатация воздушных линий электропередачи, слайд №108 Монтаж и эксплуатация воздушных линий электропередачи, слайд №109 Монтаж и эксплуатация воздушных линий электропередачи, слайд №110 Монтаж и эксплуатация воздушных линий электропередачи, слайд №111 Монтаж и эксплуатация воздушных линий электропередачи, слайд №112 Монтаж и эксплуатация воздушных линий электропередачи, слайд №113 Монтаж и эксплуатация воздушных линий электропередачи, слайд №114 Монтаж и эксплуатация воздушных линий электропередачи, слайд №115 Монтаж и эксплуатация воздушных линий электропередачи, слайд №116 Монтаж и эксплуатация воздушных линий электропередачи, слайд №117 Монтаж и эксплуатация воздушных линий электропередачи, слайд №118 Монтаж и эксплуатация воздушных линий электропередачи, слайд №119 Монтаж и эксплуатация воздушных линий электропередачи, слайд №120 Монтаж и эксплуатация воздушных линий электропередачи, слайд №121 Монтаж и эксплуатация воздушных линий электропередачи, слайд №122 Монтаж и эксплуатация воздушных линий электропередачи, слайд №123 Монтаж и эксплуатация воздушных линий электропередачи, слайд №124 Монтаж и эксплуатация воздушных линий электропередачи, слайд №125 Монтаж и эксплуатация воздушных линий электропередачи, слайд №126 Монтаж и эксплуатация воздушных линий электропередачи, слайд №127 Монтаж и эксплуатация воздушных линий электропередачи, слайд №128 Монтаж и эксплуатация воздушных линий электропередачи, слайд №129 Монтаж и эксплуатация воздушных линий электропередачи, слайд №130 Монтаж и эксплуатация воздушных линий электропередачи, слайд №131 Монтаж и эксплуатация воздушных линий электропередачи, слайд №132 Монтаж и эксплуатация воздушных линий электропередачи, слайд №133 Монтаж и эксплуатация воздушных линий электропередачи, слайд №134 Монтаж и эксплуатация воздушных линий электропередачи, слайд №135 Монтаж и эксплуатация воздушных линий электропередачи, слайд №136 Монтаж и эксплуатация воздушных линий электропередачи, слайд №137 Монтаж и эксплуатация воздушных линий электропередачи, слайд №138 Монтаж и эксплуатация воздушных линий электропередачи, слайд №139 Монтаж и эксплуатация воздушных линий электропередачи, слайд №140 Монтаж и эксплуатация воздушных линий электропередачи, слайд №141 Монтаж и эксплуатация воздушных линий электропередачи, слайд №142 Монтаж и эксплуатация воздушных линий электропередачи, слайд №143 Монтаж и эксплуатация воздушных линий электропередачи, слайд №144 Монтаж и эксплуатация воздушных линий электропередачи, слайд №145 Монтаж и эксплуатация воздушных линий электропередачи, слайд №146 Монтаж и эксплуатация воздушных линий электропередачи, слайд №147 Монтаж и эксплуатация воздушных линий электропередачи, слайд №148 Монтаж и эксплуатация воздушных линий электропередачи, слайд №149 Монтаж и эксплуатация воздушных линий электропередачи, слайд №150 Монтаж и эксплуатация воздушных линий электропередачи, слайд №151 Монтаж и эксплуатация воздушных линий электропередачи, слайд №152 Монтаж и эксплуатация воздушных линий электропередачи, слайд №153 Монтаж и эксплуатация воздушных линий электропередачи, слайд №154 Монтаж и эксплуатация воздушных линий электропередачи, слайд №155 Монтаж и эксплуатация воздушных линий электропередачи, слайд №156 Монтаж и эксплуатация воздушных линий электропередачи, слайд №157 Монтаж и эксплуатация воздушных линий электропередачи, слайд №158 Монтаж и эксплуатация воздушных линий электропередачи, слайд №159 Монтаж и эксплуатация воздушных линий электропередачи, слайд №160 Монтаж и эксплуатация воздушных линий электропередачи, слайд №161 Монтаж и эксплуатация воздушных линий электропередачи, слайд №162 Монтаж и эксплуатация воздушных линий электропередачи, слайд №163 Монтаж и эксплуатация воздушных линий электропередачи, слайд №164 Монтаж и эксплуатация воздушных линий электропередачи, слайд №165 Монтаж и эксплуатация воздушных линий электропередачи, слайд №166 Монтаж и эксплуатация воздушных линий электропередачи, слайд №167 Монтаж и эксплуатация воздушных линий электропередачи, слайд №168 Монтаж и эксплуатация воздушных линий электропередачи, слайд №169 Монтаж и эксплуатация воздушных линий электропередачи, слайд №170 Монтаж и эксплуатация воздушных линий электропередачи, слайд №171 Монтаж и эксплуатация воздушных линий электропередачи, слайд №172 Монтаж и эксплуатация воздушных линий электропередачи, слайд №173 Монтаж и эксплуатация воздушных линий электропередачи, слайд №174 Монтаж и эксплуатация воздушных линий электропередачи, слайд №175 Монтаж и эксплуатация воздушных линий электропередачи, слайд №176 Монтаж и эксплуатация воздушных линий электропередачи, слайд №177 Монтаж и эксплуатация воздушных линий электропередачи, слайд №178 Монтаж и эксплуатация воздушных линий электропередачи, слайд №179 Монтаж и эксплуатация воздушных линий электропередачи, слайд №180 Монтаж и эксплуатация воздушных линий электропередачи, слайд №181 Монтаж и эксплуатация воздушных линий электропередачи, слайд №182 Монтаж и эксплуатация воздушных линий электропередачи, слайд №183 Монтаж и эксплуатация воздушных линий электропередачи, слайд №184 Монтаж и эксплуатация воздушных линий электропередачи, слайд №185 Монтаж и эксплуатация воздушных линий электропередачи, слайд №186 Монтаж и эксплуатация воздушных линий электропередачи, слайд №187 Монтаж и эксплуатация воздушных линий электропередачи, слайд №188 Монтаж и эксплуатация воздушных линий электропередачи, слайд №189 Монтаж и эксплуатация воздушных линий электропередачи, слайд №190 Монтаж и эксплуатация воздушных линий электропередачи, слайд №191 Монтаж и эксплуатация воздушных линий электропередачи, слайд №192 Монтаж и эксплуатация воздушных линий электропередачи, слайд №193 Монтаж и эксплуатация воздушных линий электропередачи, слайд №194 Монтаж и эксплуатация воздушных линий электропередачи, слайд №195 Монтаж и эксплуатация воздушных линий электропередачи, слайд №196 Монтаж и эксплуатация воздушных линий электропередачи, слайд №197 Монтаж и эксплуатация воздушных линий электропередачи, слайд №198 Монтаж и эксплуатация воздушных линий электропередачи, слайд №199 Монтаж и эксплуатация воздушных линий электропередачи, слайд №200 Монтаж и эксплуатация воздушных линий электропередачи, слайд №201 Монтаж и эксплуатация воздушных линий электропередачи, слайд №202 Монтаж и эксплуатация воздушных линий электропередачи, слайд №203 Монтаж и эксплуатация воздушных линий электропередачи, слайд №204 Монтаж и эксплуатация воздушных линий электропередачи, слайд №205 Монтаж и эксплуатация воздушных линий электропередачи, слайд №206 Монтаж и эксплуатация воздушных линий электропередачи, слайд №207 Монтаж и эксплуатация воздушных линий электропередачи, слайд №208 Монтаж и эксплуатация воздушных линий электропередачи, слайд №209 Монтаж и эксплуатация воздушных линий электропередачи, слайд №210 Монтаж и эксплуатация воздушных линий электропередачи, слайд №211 Монтаж и эксплуатация воздушных линий электропередачи, слайд №212 Монтаж и эксплуатация воздушных линий электропередачи, слайд №213 Монтаж и эксплуатация воздушных линий электропередачи, слайд №214 Монтаж и эксплуатация воздушных линий электропередачи, слайд №215 Монтаж и эксплуатация воздушных линий электропередачи, слайд №216 Монтаж и эксплуатация воздушных линий электропередачи, слайд №217 Монтаж и эксплуатация воздушных линий электропередачи, слайд №218 Монтаж и эксплуатация воздушных линий электропередачи, слайд №219 Монтаж и эксплуатация воздушных линий электропередачи, слайд №220 Монтаж и эксплуатация воздушных линий электропередачи, слайд №221 Монтаж и эксплуатация воздушных линий электропередачи, слайд №222 Монтаж и эксплуатация воздушных линий электропередачи, слайд №223 Монтаж и эксплуатация воздушных линий электропередачи, слайд №224 Монтаж и эксплуатация воздушных линий электропередачи, слайд №225 Монтаж и эксплуатация воздушных линий электропередачи, слайд №226 Монтаж и эксплуатация воздушных линий электропередачи, слайд №227 Монтаж и эксплуатация воздушных линий электропередачи, слайд №228 Монтаж и эксплуатация воздушных линий электропередачи, слайд №229 Монтаж и эксплуатация воздушных линий электропередачи, слайд №230 Монтаж и эксплуатация воздушных линий электропередачи, слайд №231 Монтаж и эксплуатация воздушных линий электропередачи, слайд №232 Монтаж и эксплуатация воздушных линий электропередачи, слайд №233 Монтаж и эксплуатация воздушных линий электропередачи, слайд №234 Монтаж и эксплуатация воздушных линий электропередачи, слайд №235 Монтаж и эксплуатация воздушных линий электропередачи, слайд №236 Монтаж и эксплуатация воздушных линий электропередачи, слайд №237 Монтаж и эксплуатация воздушных линий электропередачи, слайд №238 Монтаж и эксплуатация воздушных линий электропередачи, слайд №239 Монтаж и эксплуатация воздушных линий электропередачи, слайд №240 Монтаж и эксплуатация воздушных линий электропередачи, слайд №241 Монтаж и эксплуатация воздушных линий электропередачи, слайд №242 Монтаж и эксплуатация воздушных линий электропередачи, слайд №243 Монтаж и эксплуатация воздушных линий электропередачи, слайд №244 Монтаж и эксплуатация воздушных линий электропередачи, слайд №245 Монтаж и эксплуатация воздушных линий электропередачи, слайд №246 Монтаж и эксплуатация воздушных линий электропередачи, слайд №247 Монтаж и эксплуатация воздушных линий электропередачи, слайд №248 Монтаж и эксплуатация воздушных линий электропередачи, слайд №249 Монтаж и эксплуатация воздушных линий электропередачи, слайд №250 Монтаж и эксплуатация воздушных линий электропередачи, слайд №251 Монтаж и эксплуатация воздушных линий электропередачи, слайд №252 Монтаж и эксплуатация воздушных линий электропередачи, слайд №253 Монтаж и эксплуатация воздушных линий электропередачи, слайд №254 Монтаж и эксплуатация воздушных линий электропередачи, слайд №255 Монтаж и эксплуатация воздушных линий электропередачи, слайд №256 Монтаж и эксплуатация воздушных линий электропередачи, слайд №257 Монтаж и эксплуатация воздушных линий электропередачи, слайд №258 Монтаж и эксплуатация воздушных линий электропередачи, слайд №259 Монтаж и эксплуатация воздушных линий электропередачи, слайд №260 Монтаж и эксплуатация воздушных линий электропередачи, слайд №261 Монтаж и эксплуатация воздушных линий электропередачи, слайд №262 Монтаж и эксплуатация воздушных линий электропередачи, слайд №263 Монтаж и эксплуатация воздушных линий электропередачи, слайд №264 Монтаж и эксплуатация воздушных линий электропередачи, слайд №265 Монтаж и эксплуатация воздушных линий электропередачи, слайд №266 Монтаж и эксплуатация воздушных линий электропередачи, слайд №267 Монтаж и эксплуатация воздушных линий электропередачи, слайд №268 Монтаж и эксплуатация воздушных линий электропередачи, слайд №269 Монтаж и эксплуатация воздушных линий электропередачи, слайд №270 Монтаж и эксплуатация воздушных линий электропередачи, слайд №271 Монтаж и эксплуатация воздушных линий электропередачи, слайд №272 Монтаж и эксплуатация воздушных линий электропередачи, слайд №273 Монтаж и эксплуатация воздушных линий электропередачи, слайд №274 Монтаж и эксплуатация воздушных линий электропередачи, слайд №275 Монтаж и эксплуатация воздушных линий электропередачи, слайд №276 Монтаж и эксплуатация воздушных линий электропередачи, слайд №277 Монтаж и эксплуатация воздушных линий электропередачи, слайд №278 Монтаж и эксплуатация воздушных линий электропередачи, слайд №279 Монтаж и эксплуатация воздушных линий электропередачи, слайд №280 Монтаж и эксплуатация воздушных линий электропередачи, слайд №281 Монтаж и эксплуатация воздушных линий электропередачи, слайд №282 Монтаж и эксплуатация воздушных линий электропередачи, слайд №283
Скачать

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Монтаж и эксплуатация воздушных линий электропередачи. Доклад-сообщение содержит 283 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1


Монтаж и эксплуатация воздушных линий электропередачи, слайд №1
Описание слайда:

Слайд 2


Костин Владимир Николаевич, Костин Владимир Николаевич, профессор кафедры электроснабжения (kostin_vn@mail.ru). Проводит все виды учебных занятий по...
Описание слайда:
Костин Владимир Николаевич, Костин Владимир Николаевич, профессор кафедры электроснабжения (kostin_vn@mail.ru). Проводит все виды учебных занятий по дисциплинам: Оптимизационные задачи электроэнергетики; Электропитающие системы и электрические сети; Монтаж и эксплуатация оборудования систем электроснабжения. Имеет более пятидесяти научных и учебно-методических работ. Руководит дипломным проектированием. Преподавательский стаж более 30 лет.

Слайд 3


Монтаж и эксплуатация воздушных линий электропередачи, слайд №3
Описание слайда:

Слайд 4


Структура курса Монтаж и эксплуатация воздушных линий электропередачи Монтаж и эксплуатация кабельных линий электропередачи Монтаж и эксплуатация...
Описание слайда:
Структура курса Монтаж и эксплуатация воздушных линий электропередачи Монтаж и эксплуатация кабельных линий электропередачи Монтаж и эксплуатация трансформаторов Монтаж и эксплуатация оборудования распределительных устройств

Слайд 5

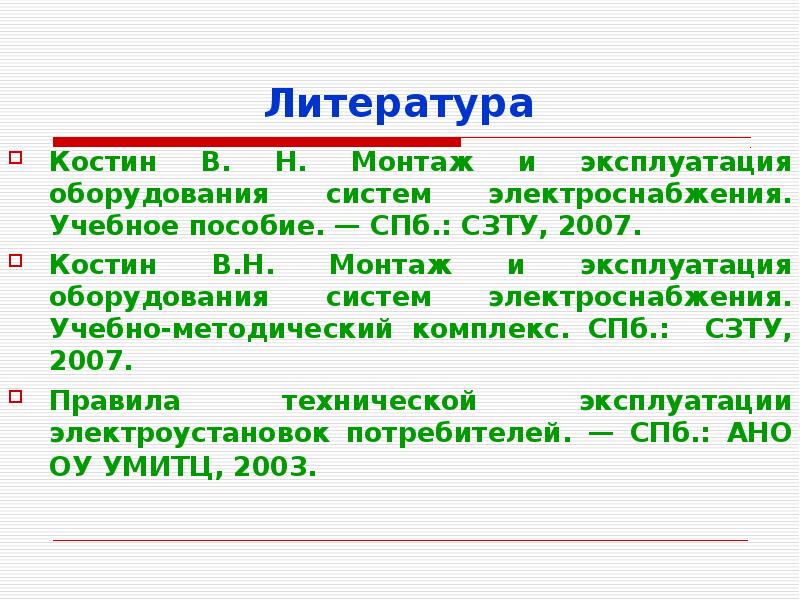

Литература Костин В. Н. Монтаж и эксплуатация оборудования систем электроснабжения. Учебное пособие. — СПб.: СЗТУ, 2007. Костин В.Н. Монтаж и...
Описание слайда:
Литература Костин В. Н. Монтаж и эксплуатация оборудования систем электроснабжения. Учебное пособие. — СПб.: СЗТУ, 2007. Костин В.Н. Монтаж и эксплуатация оборудования систем электроснабжения. Учебно-методический комплекс. СПб.: СЗТУ, 2007. Правила технической эксплуатации электроустановок потребителей. — СПб.: АНО ОУ УМИТЦ, 2003.

Слайд 6

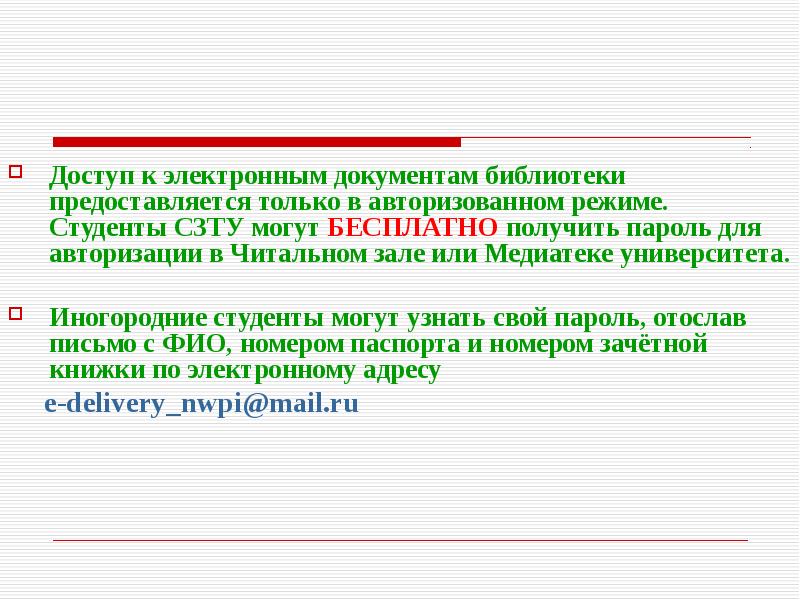

Доступ к электронным документам библиотеки предоставляется только в авторизованном режиме. Студенты СЗТУ могут БЕСПЛАТНО получить пароль для...
Описание слайда:
Доступ к электронным документам библиотеки предоставляется только в авторизованном режиме. Студенты СЗТУ могут БЕСПЛАТНО получить пароль для авторизации в Читальном зале или Медиатеке университета. Иногородние студенты могут узнать свой пароль, отослав письмо с ФИО, номером паспорта и номером зачётной книжки по электронному адресу e-delivery_nwpi@mail.ru

Слайд 7

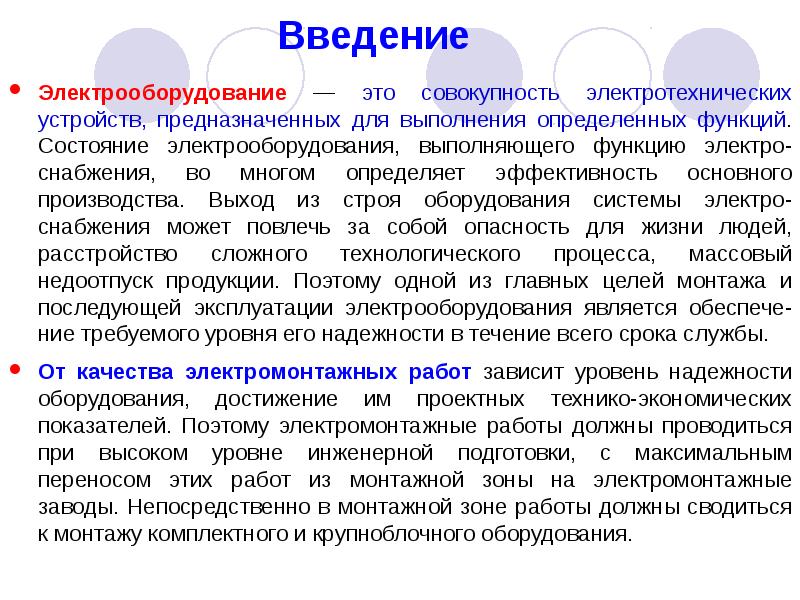

Введение Электрооборудование — это совокупность электротехнических устройств, предназначенных для выполнения определенных функций. Состояние...
Описание слайда:
Введение Электрооборудование — это совокупность электротехнических устройств, предназначенных для выполнения определенных функций. Состояние электрооборудования, выполняющего функцию электро-снабжения, во многом определяет эффективность основного производства. Выход из строя оборудования системы электро-снабжения может повлечь за собой опасность для жизни людей, расстройство сложного технологического процесса, массовый недоотпуск продукции. Поэтому одной из главных целей монтажа и последующей эксплуатации электрооборудования является обеспече-ние требуемого уровня его надежности в течение всего срока службы. От качества электромонтажных работ зависит уровень надежности оборудования, достижение им проектных технико-экономических показателей. Поэтому электромонтажные работы должны проводиться при высоком уровне инженерной подготовки, с максимальным переносом этих работ из монтажной зоны на электромонтажные заводы. Непосредственно в монтажной зоне работы должны сводиться к монтажу комплектного и крупноблочного оборудования.

Слайд 8


В процессе эксплуатации под воздействием окружающей среды и эксплуатационных режимов работы происходит постепенный износ оборудования. Поддерживание...
Описание слайда:
В процессе эксплуатации под воздействием окружающей среды и эксплуатационных режимов работы происходит постепенный износ оборудования. Поддерживание работоспособности оборудования осуществляется за счет его технического обслуживания, при котором выполняются периодические осмотры, профилактические измерения, испытания, диагностика состояния оборудования, устраняются выявленные дефекты и неисправности. В процессе эксплуатации под воздействием окружающей среды и эксплуатационных режимов работы происходит постепенный износ оборудования. Поддерживание работоспособности оборудования осуществляется за счет его технического обслуживания, при котором выполняются периодические осмотры, профилактические измерения, испытания, диагностика состояния оборудования, устраняются выявленные дефекты и неисправности. Наиболее действенным средством поддерживания оборудования в требуемом техническом состоянии, восстановления работо-способности и продления срока эксплуатации является ремонт, требующий для своего осуществления материальных затрат. Поэтому правильный выбор системы обслуживания и ремонта оборудования снижает себестоимость основной продукции предприятия. Качественный ремонт оборудования может быть выполнен только в специализированном подразделении или на предприятии с высоким уровнем технологической дисциплины.

Слайд 9


Раздел 1. Монтаж электрооборудования Монтаж воздушных линий Монтаж кабельных линий Монтаж трансформаторов Монтаж оборудования распределительных...
Описание слайда:
Раздел 1. Монтаж электрооборудования Монтаж воздушных линий Монтаж кабельных линий Монтаж трансформаторов Монтаж оборудования распределительных устройств

Слайд 10


Монтаж воздушных линий Подготовительные работы. Сборка и установка опор. Монтаж проводов. Монтаж оборудования ВЛ. Приемка ВЛ в эксплуатацию.
Описание слайда:
Монтаж воздушных линий Подготовительные работы. Сборка и установка опор. Монтаж проводов. Монтаж оборудования ВЛ. Приемка ВЛ в эксплуатацию.

Слайд 11

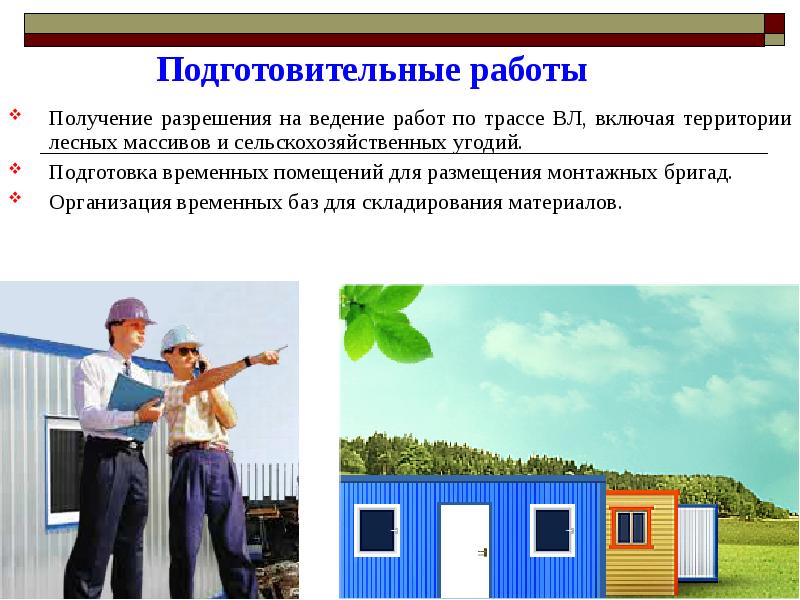

Подготовительные работы Получение разрешения на ведение работ по трассе ВЛ, включая территории лесных массивов и сельскохозяйственных угодий....
Описание слайда:
Подготовительные работы Получение разрешения на ведение работ по трассе ВЛ, включая территории лесных массивов и сельскохозяйственных угодий. Подготовка временных помещений для размещения монтажных бригад. Организация временных баз для складирования материалов.

Слайд 12


Проверка состояния дорог и подъездных путей к трассе ВЛ. Проверка состояния дорог и подъездных путей к трассе ВЛ. Расчистка полосы земли вдоль...
Описание слайда:
Проверка состояния дорог и подъездных путей к трассе ВЛ. Проверка состояния дорог и подъездных путей к трассе ВЛ. Расчистка полосы земли вдоль трассы, прорубка просек. Снос предусмотренных проектом строений, находящихся на трассе ВЛ. Производственный пикетаж — установка вдоль трассы ВЛ пикетов, отмечающих будущие места установки опор.

Слайд 13

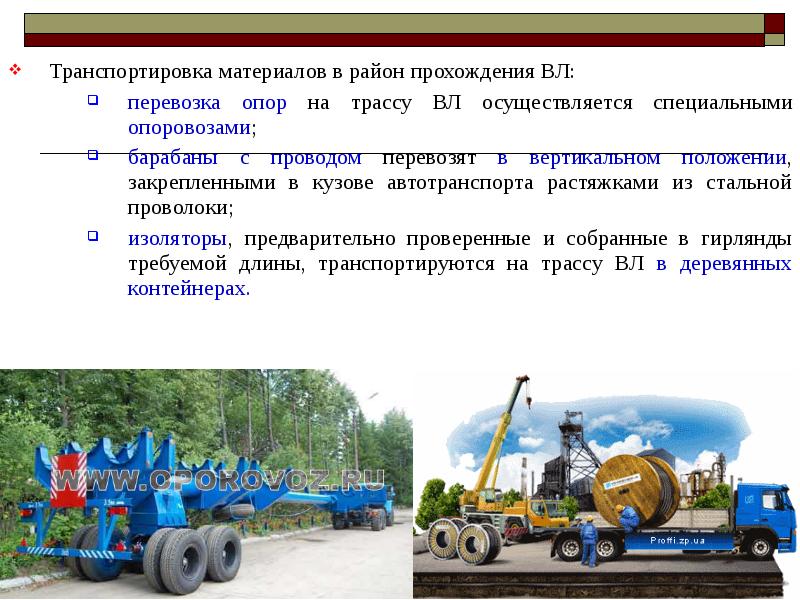

Транспортировка материалов в район прохождения ВЛ: Транспортировка материалов в район прохождения ВЛ: перевозка опор на трассу ВЛ осуществляется...
Описание слайда:
Транспортировка материалов в район прохождения ВЛ: Транспортировка материалов в район прохождения ВЛ: перевозка опор на трассу ВЛ осуществляется специальными опоровозами; барабаны с проводом перевозят в вертикальном положении, закрепленными в кузове автотранспорта растяжками из стальной проволоки; изоляторы, предварительно проверенные и собранные в гирлянды требуемой длины, транспортируются на трассу ВЛ в деревянных контейнерах.

Слайд 14

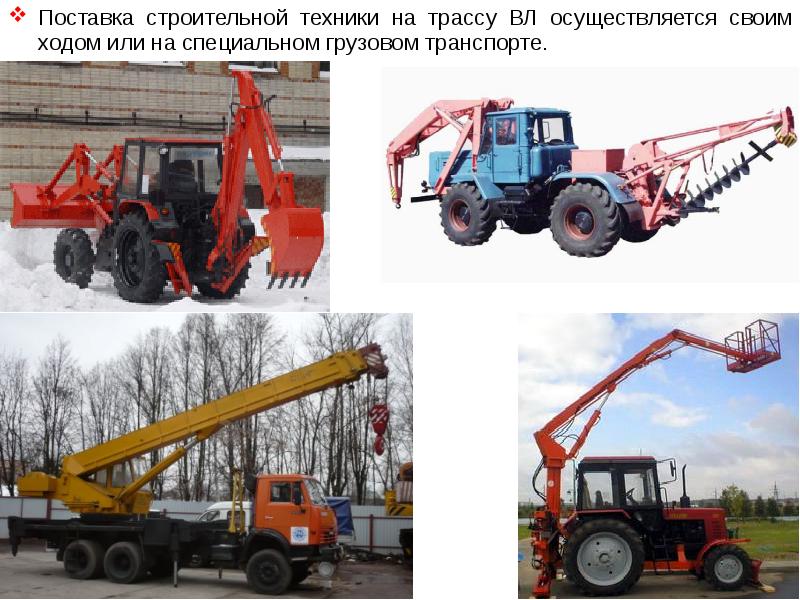

Поставка строительной техники на трассу ВЛ осуществляется своим ходом или на специальном грузовом транспорте. Поставка строительной техники на трассу...
Описание слайда:
Поставка строительной техники на трассу ВЛ осуществляется своим ходом или на специальном грузовом транспорте. Поставка строительной техники на трассу ВЛ осуществляется своим ходом или на специальном грузовом транспорте.

Слайд 15


Сборка и установка опор Сборка деревянных опор. Стойки 1 деревянных опор соединяются с железобетонными приставками 2 с помощью бандажей из стальной...
Описание слайда:
Сборка и установка опор Сборка деревянных опор. Стойки 1 деревянных опор соединяются с железобетонными приставками 2 с помощью бандажей из стальной проволоки или стальных хомутов 3. Деревянные опоры для ВЛ напряжением 35 кВ и выше поставляются отдельными эле-ментами (стойки 1, траверса 6, раскосы 5), сборка которых между собой выполняется с помощью болтовых соединений. В стойках и траверсах опор устанавливаются элементы сцепной арматуры 4 и 7.

Слайд 16


Сборка железобетонных опор. На стойках 1 железобетонных опор с помощью специальных хомутов монтируются стальные траверсы 2. Сборка железобетонных...
Описание слайда:
Сборка железобетонных опор. На стойках 1 железобетонных опор с помощью специальных хомутов монтируются стальные траверсы 2. Сборка железобетонных опор. На стойках 1 железобетонных опор с помощью специальных хомутов монтируются стальные траверсы 2. Для ВЛ напряжением до 10 кВ траверсы имеют штыри, на которые с помощью полиэтиленовых колпачков армируются штыревые изоляторы. Для ВЛ напряжением 35 кВ и выше на концы траверс 2 устанавливаются элементы сцепной арматуры 3.

Слайд 17


Сборка стальных опор. Металлические опоры поставляются отдельными элементами, сборка которых между собой выполняется с помощью болтовых соединений....
Описание слайда:
Сборка стальных опор. Металлические опоры поставляются отдельными элементами, сборка которых между собой выполняется с помощью болтовых соединений. Сборка стальных опор. Металлические опоры поставляются отдельными элементами, сборка которых между собой выполняется с помощью болтовых соединений. После завершения сборки металлических опор производится восстановление их антикор-розийного покрытия в местах его повреждения при транспортировке и сборке. Сборка опор выполняется по возможности ближе к месту ее будущей установки. При сборке применяются автокраны, домкраты и другие механизмы и инструменты.

Слайд 18

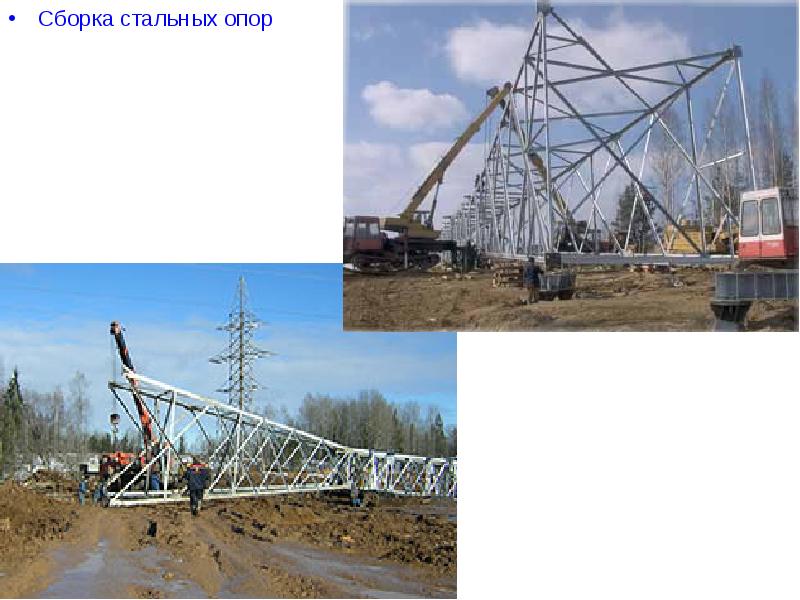

Сборка стальных опор Сборка стальных опор
Описание слайда:
Сборка стальных опор Сборка стальных опор

Слайд 19

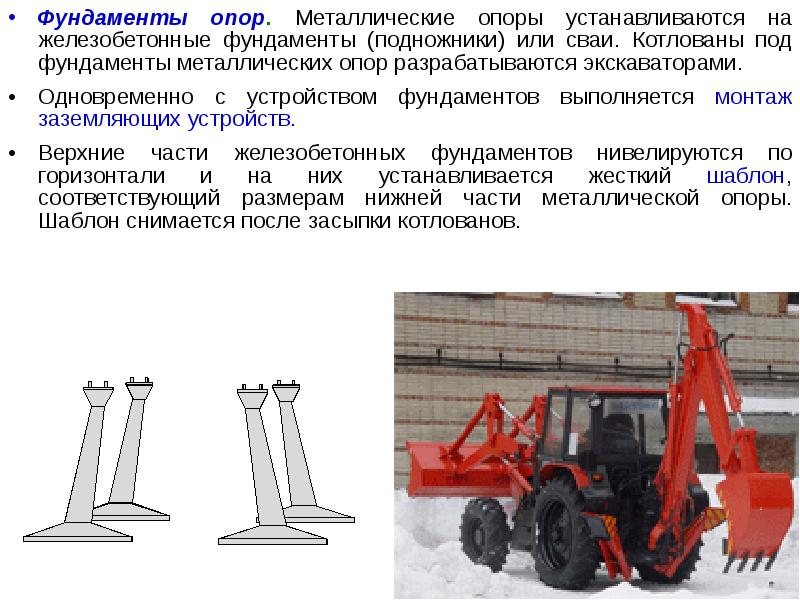

Фундаменты опор. Металлические опоры устанавливаются на железобетонные фундаменты (подножники) или сваи. Котлованы под фундаменты металлических опор...
Описание слайда:
Фундаменты опор. Металлические опоры устанавливаются на железобетонные фундаменты (подножники) или сваи. Котлованы под фундаменты металлических опор разрабатываются экскаваторами. Фундаменты опор. Металлические опоры устанавливаются на железобетонные фундаменты (подножники) или сваи. Котлованы под фундаменты металлических опор разрабатываются экскаваторами. Одновременно с устройством фундаментов выполняется монтаж заземляющих устройств. Верхние части железобетонных фундаментов нивелируются по горизонтали и на них устанавливается жесткий шаблон, соответствующий размерам нижней части металлической опоры. Шаблон снимается после засыпки котлованов.

Слайд 20

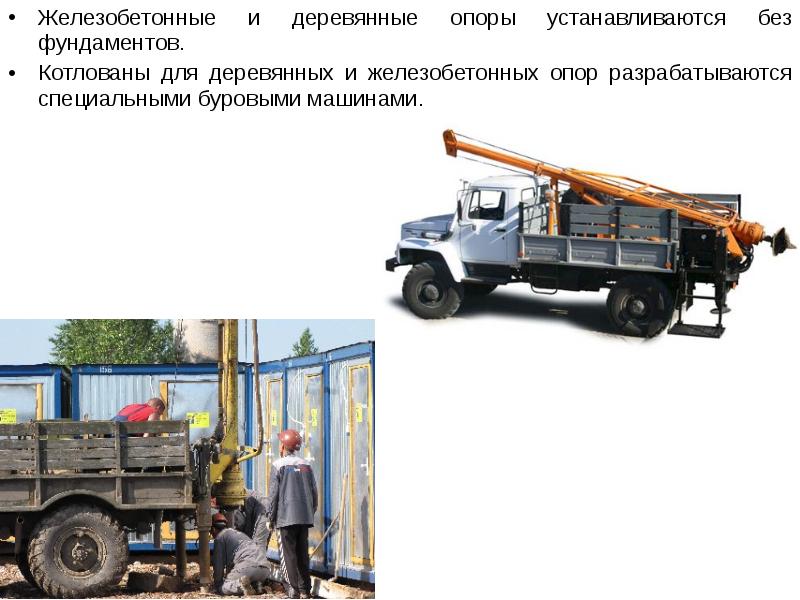

Железобетонные и деревянные опоры устанавливаются без фундаментов. Железобетонные и деревянные опоры устанавливаются без фундаментов. Котлованы для...
Описание слайда:
Железобетонные и деревянные опоры устанавливаются без фундаментов. Железобетонные и деревянные опоры устанавливаются без фундаментов. Котлованы для деревянных и железобетонных опор разрабатываются специальными буровыми машинами.

Слайд 21


Установка опор. Опоры устанавливаются с помощью подъемного крана соответствующих грузоподъемности и вылета стрелы. Установка опор. Опоры...
Описание слайда:
Установка опор. Опоры устанавливаются с помощью подъемного крана соответствующих грузоподъемности и вылета стрелы. Установка опор. Опоры устанавливаются с помощью подъемного крана соответствующих грузоподъемности и вылета стрелы.

Слайд 22

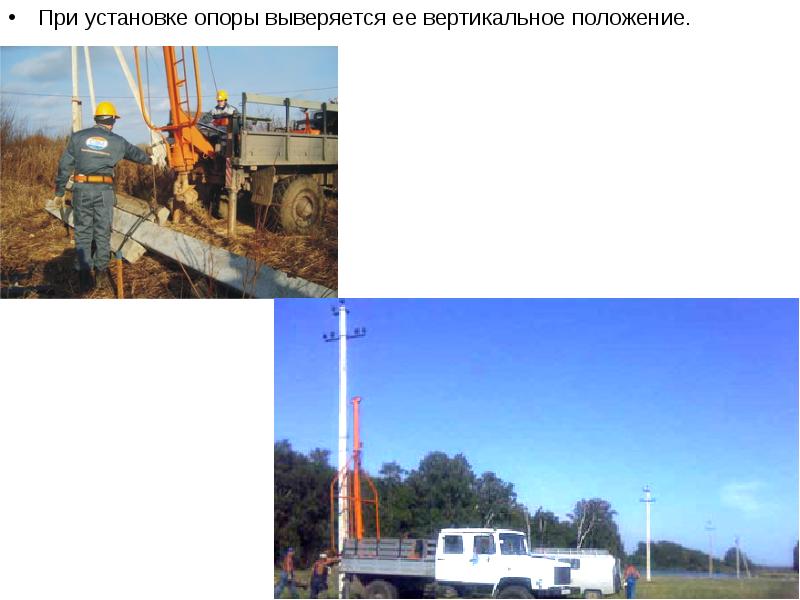

При установке опоры выверяется ее вертикальное положение. При установке опоры выверяется ее вертикальное положение.
Описание слайда:
При установке опоры выверяется ее вертикальное положение. При установке опоры выверяется ее вертикальное положение.

Слайд 23


Монтаж проводов Монтаж проводов (тросов) выполняется отдельно в каждом анкерном пролете ВЛ и состоит из следующих основных операций: раскатки...
Описание слайда:
Монтаж проводов Монтаж проводов (тросов) выполняется отдельно в каждом анкерном пролете ВЛ и состоит из следующих основных операций: раскатки проводов, включая их соединения и подъем на опоры; натяжения проводов с регулировкой стрелы провеса; крепления проводов к изоляторам.

Слайд 24

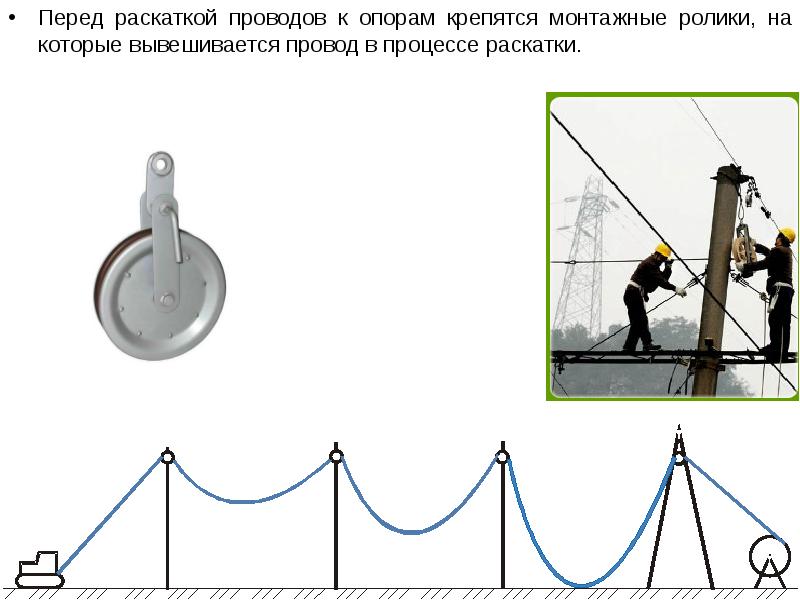

Перед раскаткой проводов к опорам крепятся монтажные ролики, на которые вывешивается провод в процессе раскатки. Перед раскаткой проводов к опорам...
Описание слайда:
Перед раскаткой проводов к опорам крепятся монтажные ролики, на которые вывешивается провод в процессе раскатки. Перед раскаткой проводов к опорам крепятся монтажные ролики, на которые вывешивается провод в процессе раскатки.

Слайд 25

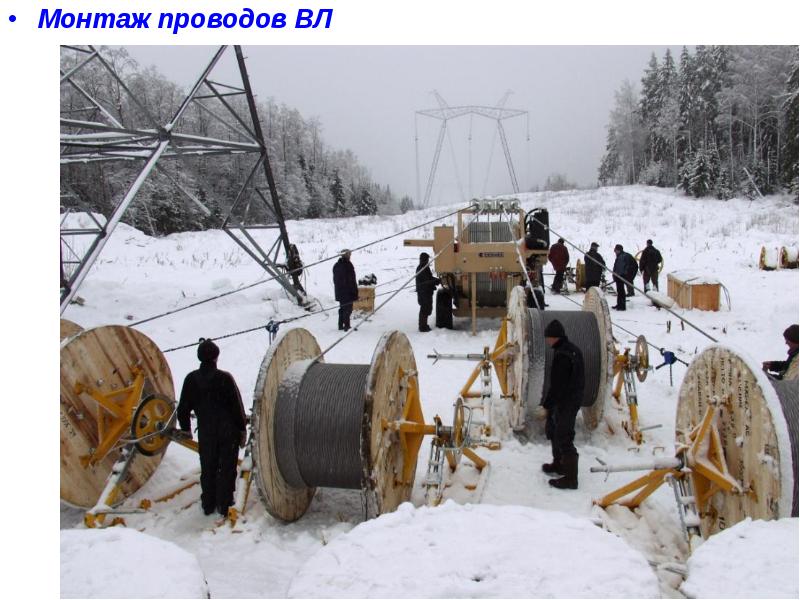

Монтаж проводов ВЛ Монтаж проводов ВЛ
Описание слайда:
Монтаж проводов ВЛ Монтаж проводов ВЛ

Слайд 26

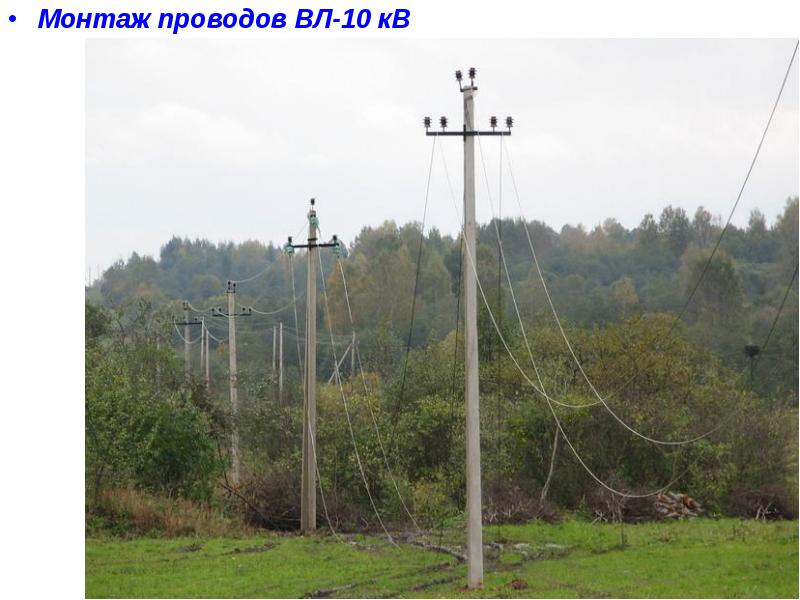

Монтаж проводов ВЛ-10 кВ Монтаж проводов ВЛ-10 кВ
Описание слайда:
Монтаж проводов ВЛ-10 кВ Монтаж проводов ВЛ-10 кВ

Слайд 27

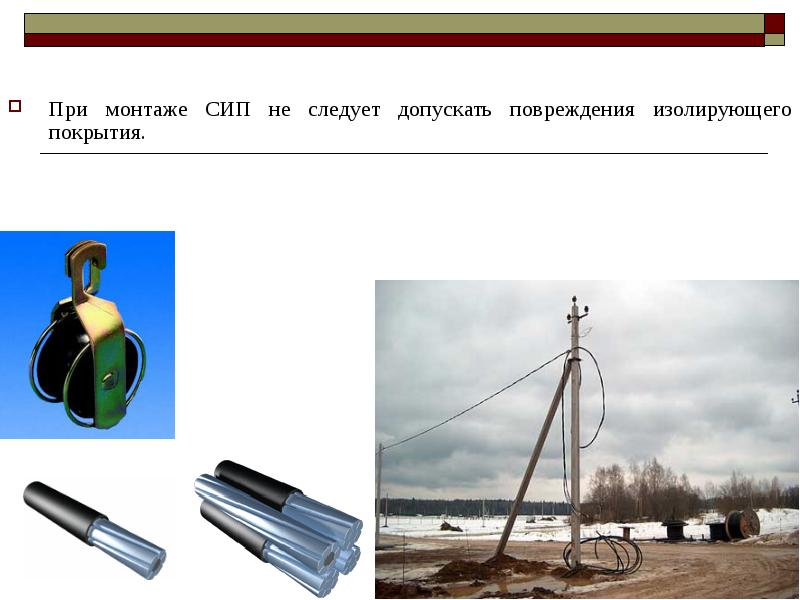

При монтаже СИП не следует допускать повреждения изолирующего покрытия. При монтаже СИП не следует допускать повреждения изолирующего покрытия.
Описание слайда:
При монтаже СИП не следует допускать повреждения изолирующего покрытия. При монтаже СИП не следует допускать повреждения изолирующего покрытия.

Слайд 28

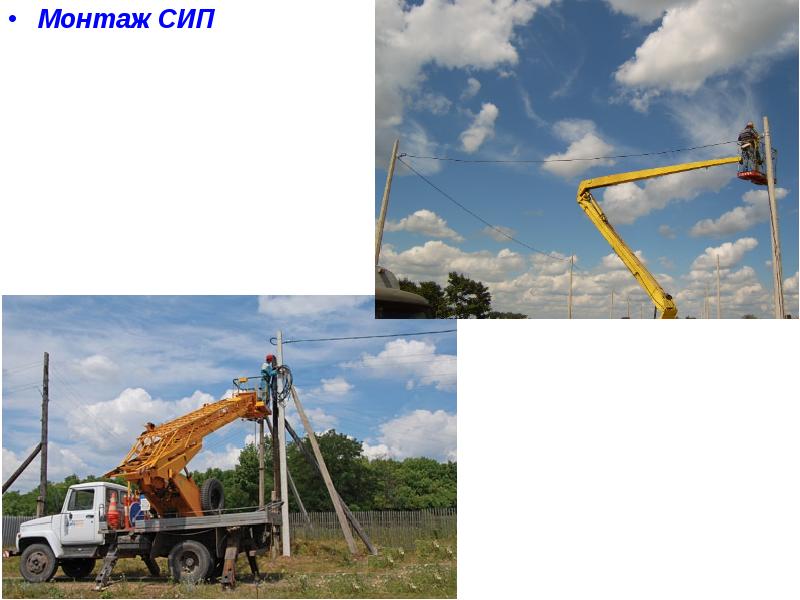

Монтаж СИП Монтаж СИП
Описание слайда:
Монтаж СИП Монтаж СИП

Слайд 29

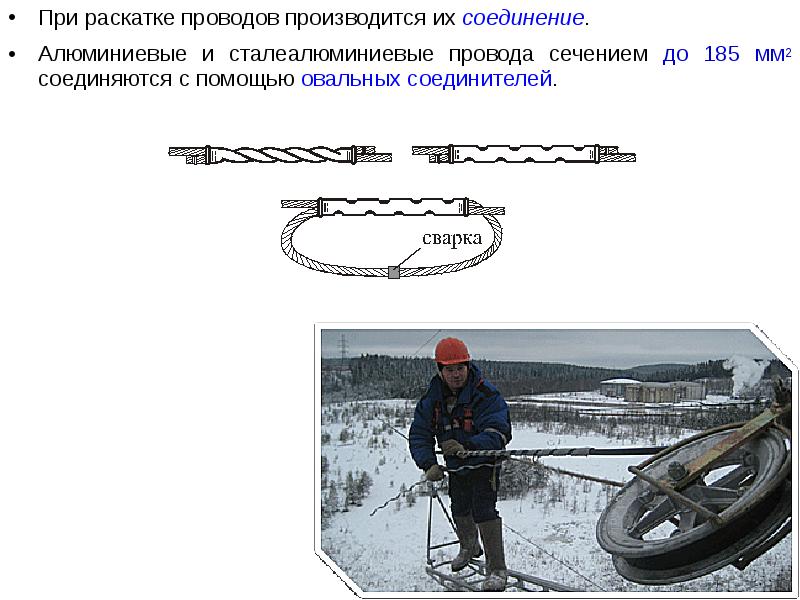

При раскатке проводов производится их соединение. При раскатке проводов производится их соединение. Алюминиевые и сталеалюминиевые провода сечением...
Описание слайда:
При раскатке проводов производится их соединение. При раскатке проводов производится их соединение. Алюминиевые и сталеалюминиевые провода сечением до 185 мм2 соединяются с помощью овальных соединителей.

Слайд 30

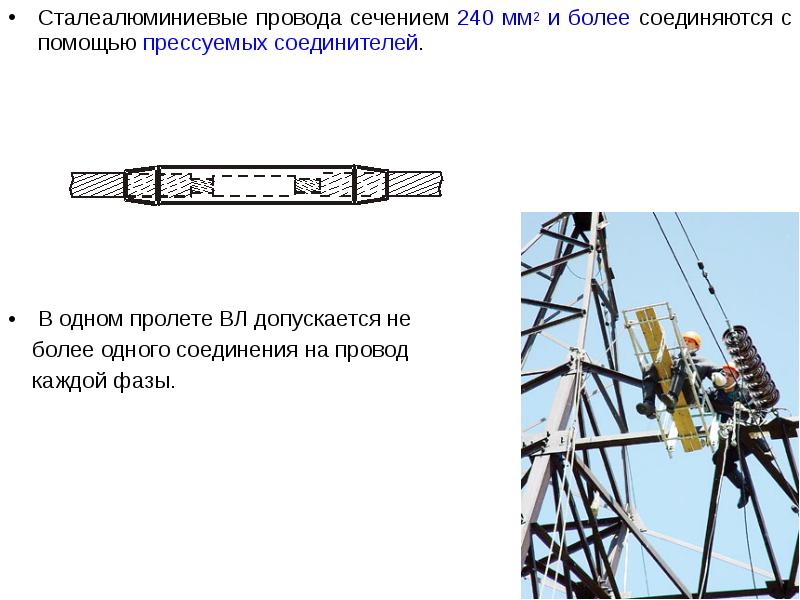

Сталеалюминиевые провода сечением 240 мм2 и более соединяются с помощью прессуемых соединителей. Сталеалюминиевые провода сечением 240 мм2 и более...
Описание слайда:
Сталеалюминиевые провода сечением 240 мм2 и более соединяются с помощью прессуемых соединителей. Сталеалюминиевые провода сечением 240 мм2 и более соединяются с помощью прессуемых соединителей. В одном пролете ВЛ допускается не более одного соединения на провод каждой фазы.

Слайд 31

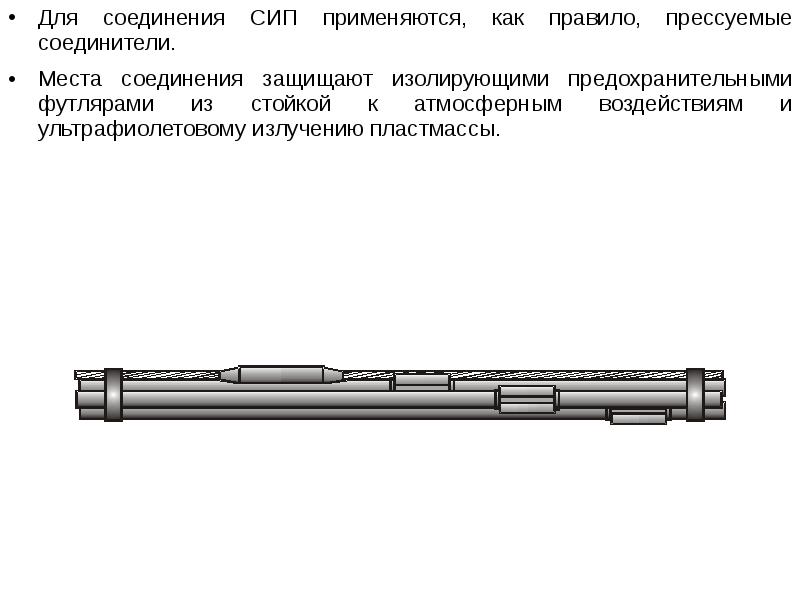

Для соединения СИП применяются, как правило, прессуемые соединители. Для соединения СИП применяются, как правило, прессуемые соединители. Места...
Описание слайда:
Для соединения СИП применяются, как правило, прессуемые соединители. Для соединения СИП применяются, как правило, прессуемые соединители. Места соединения защищают изолирующими предохранительными футлярами из стойкой к атмосферным воздействиям и ультрафиолетовому излучению пластмассы.

Слайд 32


Натяжение проводов выполняют с помощью тягового механизма (трактора, лебедки). Натяжение проводов выполняют с помощью тягового механизма (трактора,...
Описание слайда:
Натяжение проводов выполняют с помощью тягового механизма (трактора, лебедки). Натяжение проводов выполняют с помощью тягового механизма (трактора, лебедки). При натяжении проводов регулируются их стрела провеса f в соответствии с монтажным графиком.

Слайд 33

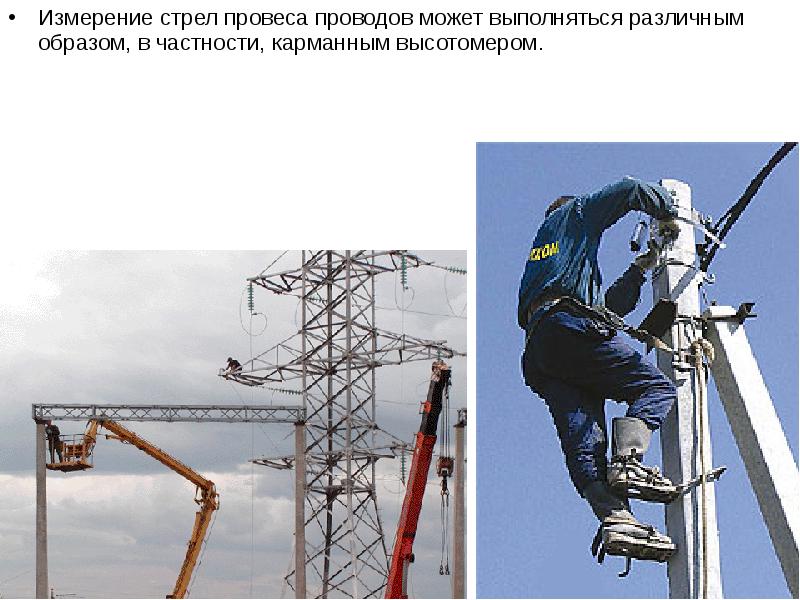

Измерение стрел провеса проводов может выполняться различным образом, в частности, карманным высотомером. Измерение стрел провеса проводов может...
Описание слайда:
Измерение стрел провеса проводов может выполняться различным образом, в частности, карманным высотомером. Измерение стрел провеса проводов может выполняться различным образом, в частности, карманным высотомером.

Слайд 34


Для определения высоты измеряемого объекта Н наблюдатель удаляется от него, держа высотомер у глаз, на такое расстояние L, при котором верхняя риска...
Описание слайда:
Для определения высоты измеряемого объекта Н наблюдатель удаляется от него, держа высотомер у глаз, на такое расстояние L, при котором верхняя риска совпадет с вершиной объекта, а нижняя — с его основанием. Для определения высоты измеряемого объекта Н наблюдатель удаляется от него, держа высотомер у глаз, на такое расстояние L, при котором верхняя риска совпадет с вершиной объекта, а нижняя — с его основанием. Геометрические размеры прибора и риски на стекле выполнены так, что H = L / 2. Измерение расстояния L проблем не представляет.

Слайд 35


Крепление голых проводов на анкерных опорах ВЛ со штыревыми изоляторами осуществляется закручиванием проводов так называемой «заглушкой» или петлей,...
Описание слайда:
Крепление голых проводов на анкерных опорах ВЛ со штыревыми изоляторами осуществляется закручиванием проводов так называемой «заглушкой» или петлей, образованной с помощью болтового зажима. Крепление голых проводов на анкерных опорах ВЛ со штыревыми изоляторами осуществляется закручиванием проводов так называемой «заглушкой» или петлей, образованной с помощью болтового зажима.

Слайд 36

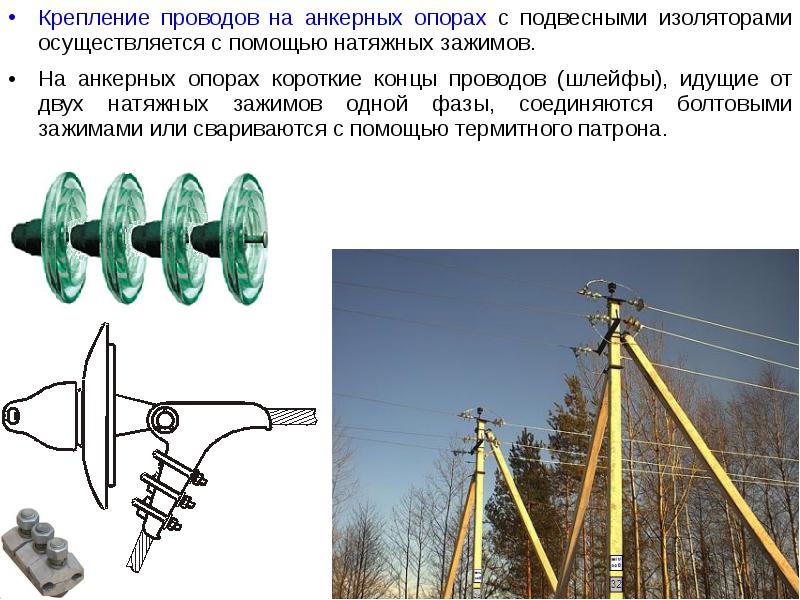

Крепление проводов на анкерных опорах с подвесными изоляторами осуществляется с помощью натяжных зажимов. Крепление проводов на анкерных опорах с...
Описание слайда:
Крепление проводов на анкерных опорах с подвесными изоляторами осуществляется с помощью натяжных зажимов. Крепление проводов на анкерных опорах с подвесными изоляторами осуществляется с помощью натяжных зажимов. На анкерных опорах короткие концы проводов (шлейфы), идущие от двух натяжных зажимов одной фазы, соединяются болтовыми зажимами или свариваются с помощью термитного патрона.

Слайд 37

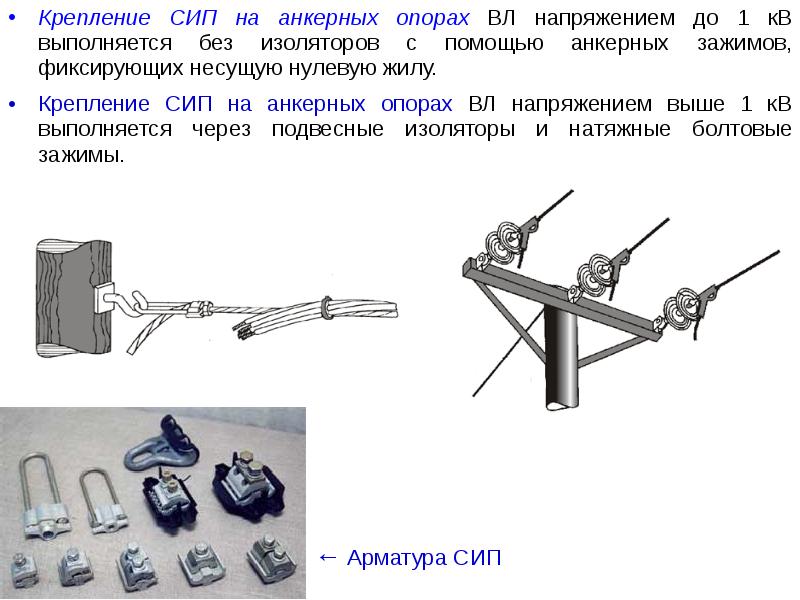

Крепление СИП на анкерных опорах ВЛ напряжением до 1 кВ выполняется без изоляторов с помощью анкерных зажимов, фиксирующих несущую нулевую жилу....
Описание слайда:
Крепление СИП на анкерных опорах ВЛ напряжением до 1 кВ выполняется без изоляторов с помощью анкерных зажимов, фиксирующих несущую нулевую жилу. Крепление СИП на анкерных опорах ВЛ напряжением до 1 кВ выполняется без изоляторов с помощью анкерных зажимов, фиксирующих несущую нулевую жилу. Крепление СИП на анкерных опорах ВЛ напряжением выше 1 кВ выполняется через подвесные изоляторы и натяжные болтовые зажимы. ← Арматура СИП

Слайд 38

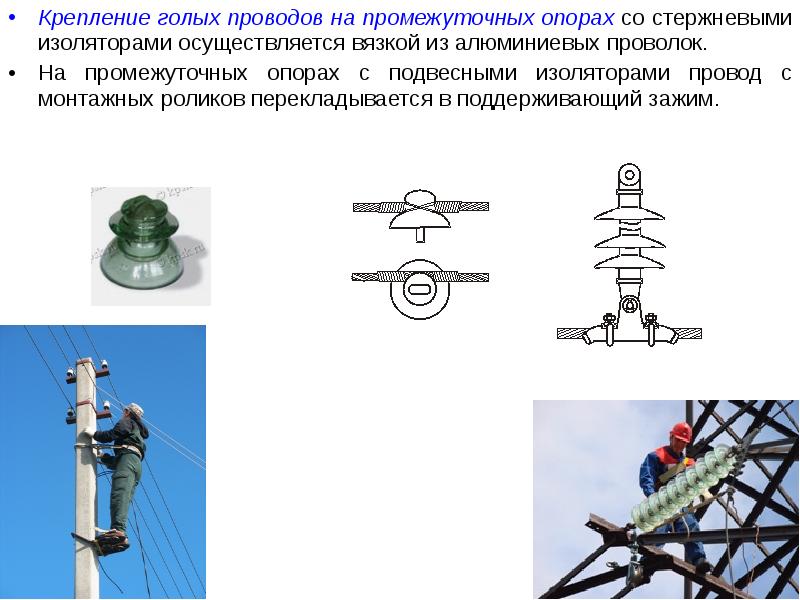

Крепление голых проводов на промежуточных опорах со стержневыми изоляторами осуществляется вязкой из алюминиевых проволок. Крепление голых проводов...
Описание слайда:
Крепление голых проводов на промежуточных опорах со стержневыми изоляторами осуществляется вязкой из алюминиевых проволок. Крепление голых проводов на промежуточных опорах со стержневыми изоляторами осуществляется вязкой из алюминиевых проволок. На промежуточных опорах с подвесными изоляторами провод с монтажных роликов перекладывается в поддерживающий зажим.

Слайд 39


Крепление СИП на промежуточных опорах ВЛ напряжением до 1 кВ выполняется с помощью укладки нулевой жилы в поддерживающий болтовой зажим. Крепление...
Описание слайда:
Крепление СИП на промежуточных опорах ВЛ напряжением до 1 кВ выполняется с помощью укладки нулевой жилы в поддерживающий болтовой зажим. Крепление СИП на промежуточных опорах ВЛ напряжением до 1 кВ выполняется с помощью укладки нулевой жилы в поддерживающий болтовой зажим. Крепление СИП на промежуточных опорах ВЛ напряжением выше 1 кВ со штыревыми изоляторами осуществляется вязкой провода к изолятору.

Слайд 40

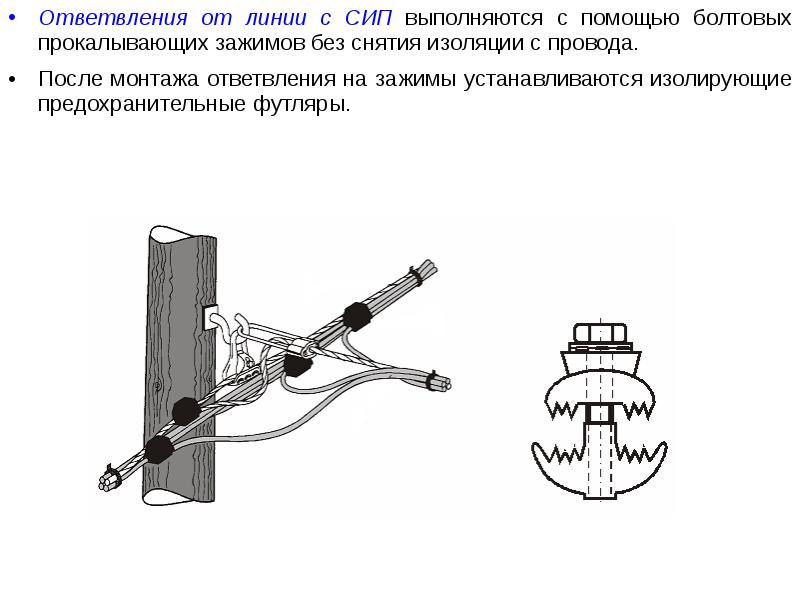

Ответвления от линии с СИП выполняются с помощью болтовых прокалывающих зажимов без снятия изоляции с провода. Ответвления от линии с СИП выполняются...
Описание слайда:
Ответвления от линии с СИП выполняются с помощью болтовых прокалывающих зажимов без снятия изоляции с провода. Ответвления от линии с СИП выполняются с помощью болтовых прокалывающих зажимов без снятия изоляции с провода. После монтажа ответвления на зажимы устанавливаются изолирующие предохранительные футляры.

Слайд 41


Большинство работ по монтажу проводов и тросов связано с подъемами на опоры. Большинство работ по монтажу проводов и тросов связано с подъемами на...
Описание слайда:
Большинство работ по монтажу проводов и тросов связано с подъемами на опоры. Большинство работ по монтажу проводов и тросов связано с подъемами на опоры. На ВЛ напряжением до 10 кВ монтажники поднимаются на опоры, как правило, с помощью монтажных когтей и поясов. На ВЛ более высокого напряжения используются телескопические вышки и гидроподъемники.

Слайд 42


После окончания всех монтажных работ на опоры ВЛ на высоте 2…3 м наносятся следующие знаки: После окончания всех монтажных работ на опоры ВЛ на...
Описание слайда:
После окончания всех монтажных работ на опоры ВЛ на высоте 2…3 м наносятся следующие знаки: После окончания всех монтажных работ на опоры ВЛ на высоте 2…3 м наносятся следующие знаки: порядковые номера опор; номер ВЛ или ее условное обозначение; информационные знаки с указанием ширины охранной зоны; предупредительные плакаты на всех опорах в населенной местности.

Слайд 43

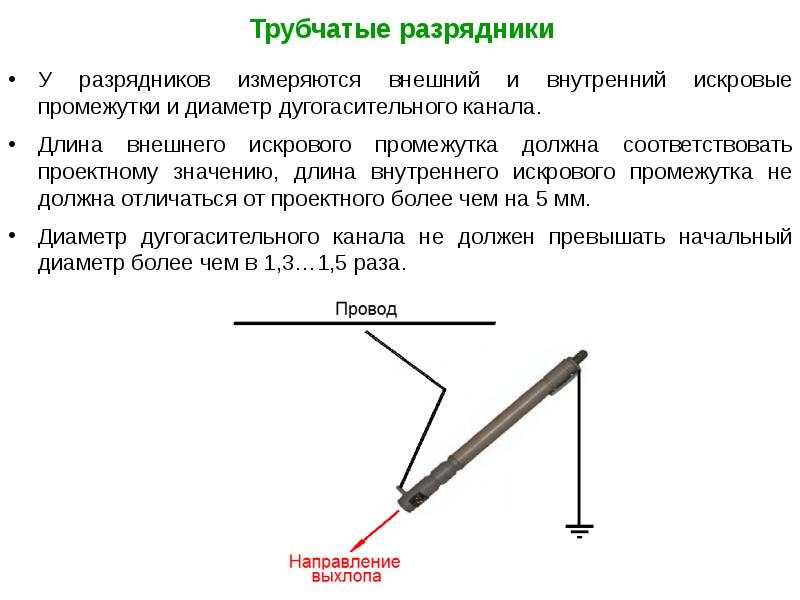

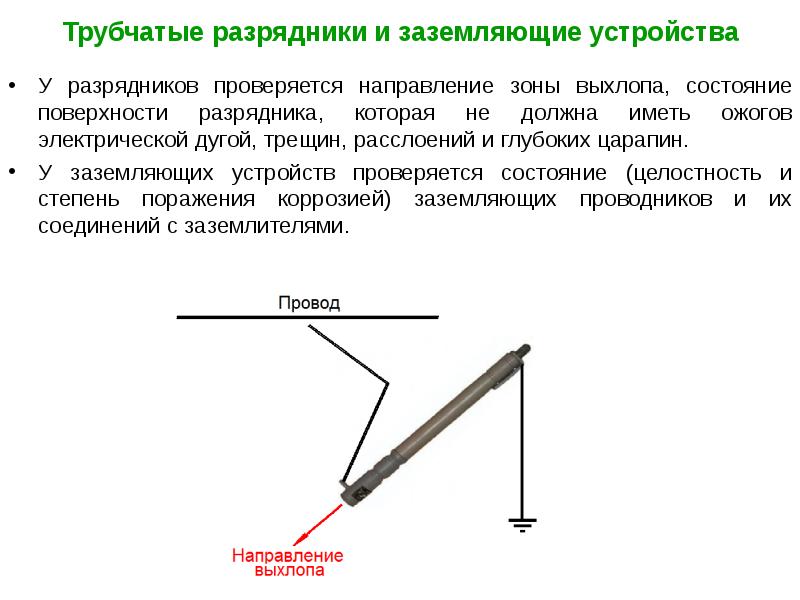

Монтаж оборудования ВЛ Трубчатые разрядники крепятся закрытым концом к элементам опор. Закрытый конец разрядника заземляется. Поскольку срабатывание...
Описание слайда:
Монтаж оборудования ВЛ Трубчатые разрядники крепятся закрытым концом к элементам опор. Закрытый конец разрядника заземляется. Поскольку срабатывание разрядника сопровождается сильным выхлопом генерированного электрической дугой газа, открытый конец разрядника должен располагаться так, чтобы выхлопные газы не вызвали междуфазных перекрытий или перекрытий на землю.

Слайд 44

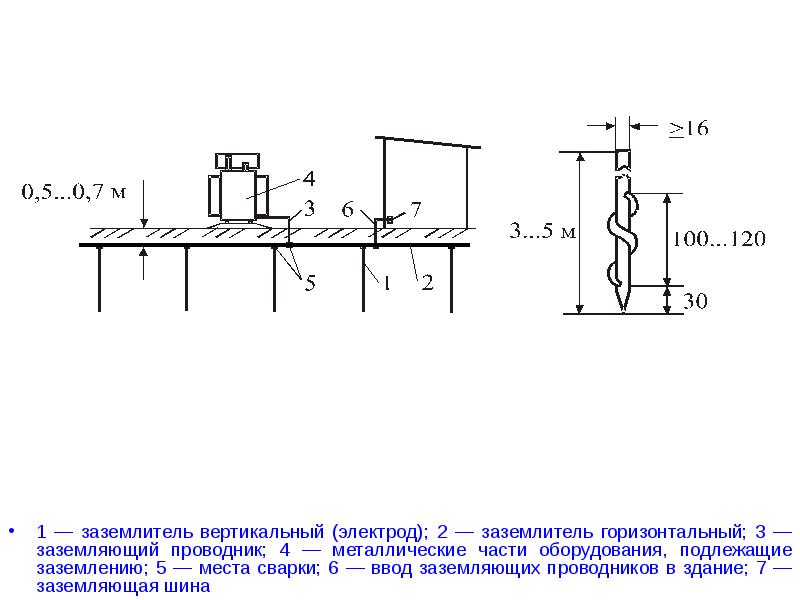

При монтаже ВЛ напряжением до 1 кВ выполняются заземляющие устройства для повторного заземления нулевого провода. При монтаже ВЛ напряжением до 1 кВ...
Описание слайда:
При монтаже ВЛ напряжением до 1 кВ выполняются заземляющие устройства для повторного заземления нулевого провода. При монтаже ВЛ напряжением до 1 кВ выполняются заземляющие устройства для повторного заземления нулевого провода. Заземляющий спуск 1 присоединяется к нулевому проводу 2 болтовым зажимом 3. Присоединение заземляющего спуска к заземлителю 6 выполняется заземляющим проводником 4. Заземляющий проводник соединяется с заземлителем сваркой 7, а с заземляющим спуском – сваркой или болтовым зажимом 5.

Слайд 45

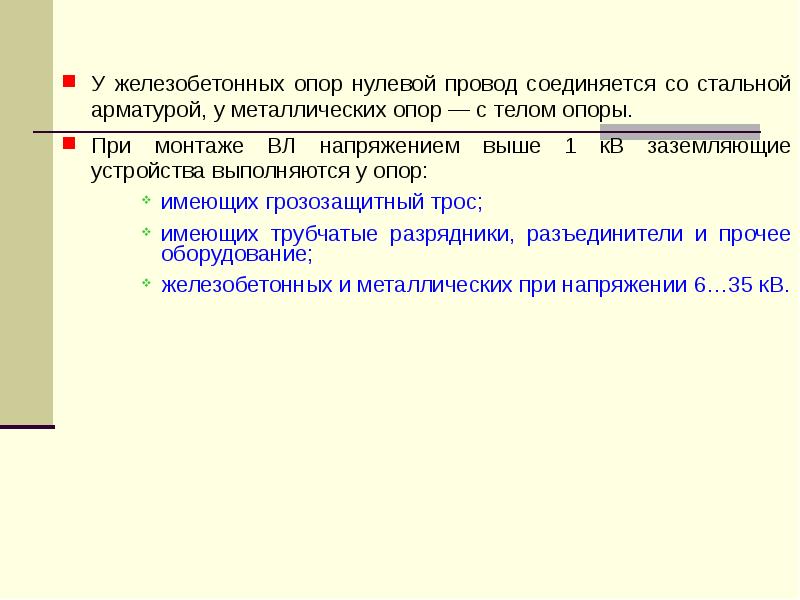

У железобетонных опор нулевой провод соединяется со стальной арматурой, у металлических опор — с телом опоры. У железобетонных опор нулевой провод...
Описание слайда:
У железобетонных опор нулевой провод соединяется со стальной арматурой, у металлических опор — с телом опоры. У железобетонных опор нулевой провод соединяется со стальной арматурой, у металлических опор — с телом опоры. При монтаже ВЛ напряжением выше 1 кВ заземляющие устройства выполняются у опор: имеющих грозозащитный трос; имеющих трубчатые разрядники, разъединители и прочее оборудование; железобетонных и металлических при напряжении 6…35 кВ.

Слайд 46


Приемка ВЛ в эксплуатацию До сооружения ВЛ будущий эксплуатационный персонал изучает проектно-техническую документацию, а в период сооружения ВЛ...
Описание слайда:
Приемка ВЛ в эксплуатацию До сооружения ВЛ будущий эксплуатационный персонал изучает проектно-техническую документацию, а в период сооружения ВЛ ведет технический надзор за производством строительных и монтажных работ. По окончании работ подрядчик в письменной форме извещает заказчика о готовности ВЛ к сдаче в эксплуатацию. Заказчик организует рабочую комиссию, в которую входят представители заказчика (председатель), подрядчика, проектной организации, органов государственного надзора.

Слайд 47


Рабочая комиссия: Рабочая комиссия: проверяет соответствие объемов выполненных строительно-монтажных работ проекту, смете, нормативным документам;...
Описание слайда:
Рабочая комиссия: Рабочая комиссия: проверяет соответствие объемов выполненных строительно-монтажных работ проекту, смете, нормативным документам; производит детальный осмотр ВЛ с выборочной проверкой скрытых работ; проверяет качество выполненных работ и дает им оценку; составляет протоколы измерений, в частности протоколы измерений сопротивлений заземляющих устройств ВЛ; составляет ведомость выявленных при осмотре ВЛ дефектов и недоделок.

Слайд 48


Подрядчик предоставляет рабочей комиссии следующую документацию: Подрядчик предоставляет рабочей комиссии следующую документацию: перечень...
Описание слайда:
Подрядчик предоставляет рабочей комиссии следующую документацию: Подрядчик предоставляет рабочей комиссии следующую документацию: перечень организаций (субподрядчиков), участвовавших в производстве строительно-монтажных работ; проект ВЛ с комплектом рабочих чертежей; паспорт ВЛ; трехлинейную схему ВЛ с расцветкой фаз и номерами всех опор; журналы работ по строительной части ВЛ и по монтажу проводов и тросов; протоколы осмотров и измерений переходов и пересечений ВЛ, составленные подрядчиком совместно с представителями заинтересованных организаций; протоколы измерений заземляющих устройств ВЛ.

Слайд 49

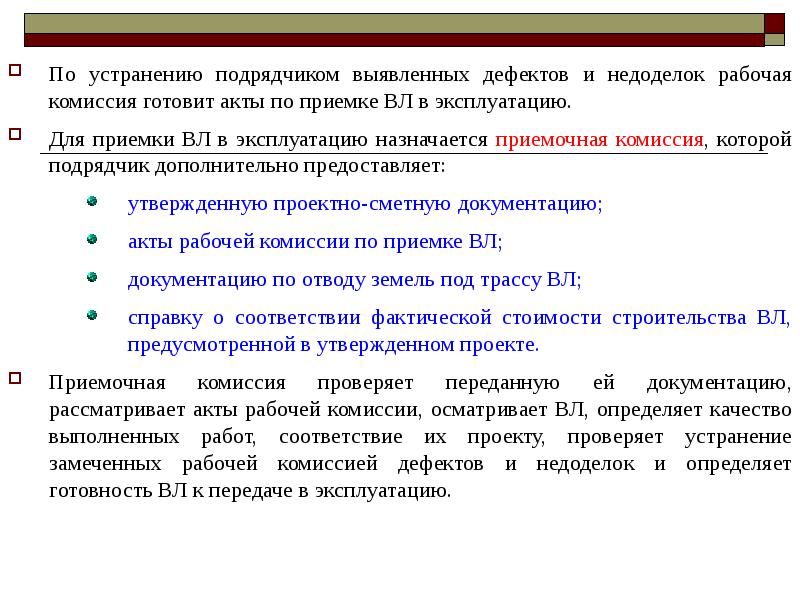

По устранению подрядчиком выявленных дефектов и недоделок рабочая комиссия готовит акты по приемке ВЛ в эксплуатацию. По устранению подрядчиком...
Описание слайда:
По устранению подрядчиком выявленных дефектов и недоделок рабочая комиссия готовит акты по приемке ВЛ в эксплуатацию. По устранению подрядчиком выявленных дефектов и недоделок рабочая комиссия готовит акты по приемке ВЛ в эксплуатацию. Для приемки ВЛ в эксплуатацию назначается приемочная комиссия, которой подрядчик дополнительно предоставляет: утвержденную проектно-сметную документацию; акты рабочей комиссии по приемке ВЛ; документацию по отводу земель под трассу ВЛ; справку о соответствии фактической стоимости строительства ВЛ, предусмотренной в утвержденном проекте. Приемочная комиссия проверяет переданную ей документацию, рассматривает акты рабочей комиссии, осматривает ВЛ, определяет качество выполненных работ, соответствие их проекту, проверяет устранение замеченных рабочей комиссией дефектов и недоделок и определяет готовность ВЛ к передаче в эксплуатацию.

Слайд 50

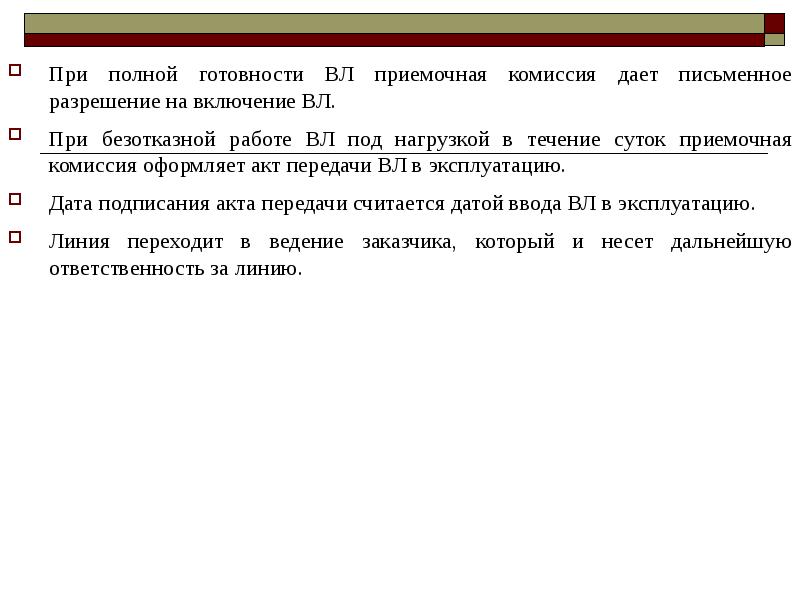

При полной готовности ВЛ приемочная комиссия дает письменное разрешение на включение ВЛ. При полной готовности ВЛ приемочная комиссия дает письменное...
Описание слайда:
При полной готовности ВЛ приемочная комиссия дает письменное разрешение на включение ВЛ. При полной готовности ВЛ приемочная комиссия дает письменное разрешение на включение ВЛ. При безотказной работе ВЛ под нагрузкой в течение суток приемочная комиссия оформляет акт передачи ВЛ в эксплуатацию. Дата подписания акта передачи считается датой ввода ВЛ в эксплуатацию. Линия переходит в ведение заказчика, который и несет дальнейшую ответственность за линию.

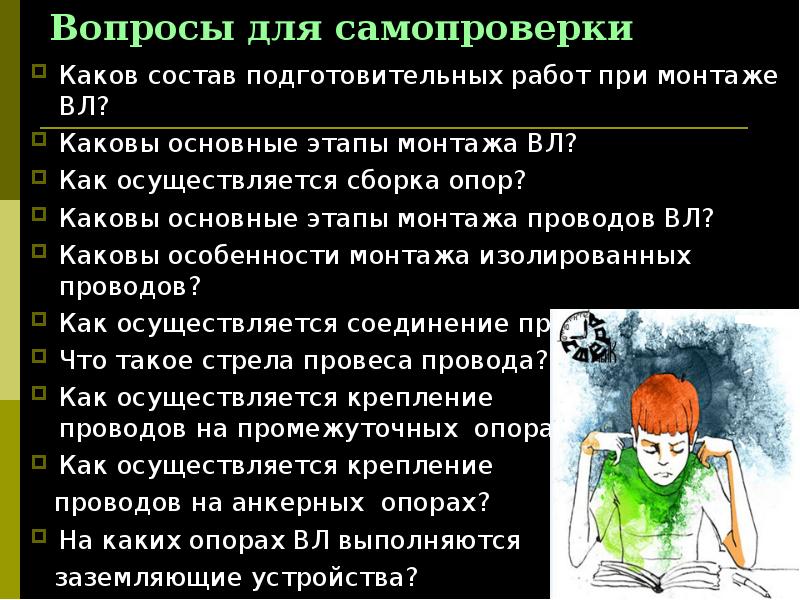

Слайд 51


Вопросы для самопроверки Каков состав подготовительных работ при монтаже ВЛ? Каковы основные этапы монтажа ВЛ? Как осуществляется сборка опор? Каковы...
Описание слайда:
Вопросы для самопроверки Каков состав подготовительных работ при монтаже ВЛ? Каковы основные этапы монтажа ВЛ? Как осуществляется сборка опор? Каковы основные этапы монтажа проводов ВЛ? Каковы особенности монтажа изолированных проводов? Как осуществляется соединение проводов? Что такое стрела провеса провода? Как осуществляется крепление проводов на промежуточных опорах? Как осуществляется крепление проводов на анкерных опорах? На каких опорах ВЛ выполняются заземляющие устройства?

Слайд 52


Монтаж кабельных линий Подготовительные работы. Прокладка кабелей в земляной траншее. Прокладка кабелей в блоках. Прокладка кабелей в кабельных...
Описание слайда:
Монтаж кабельных линий Подготовительные работы. Прокладка кабелей в земляной траншее. Прокладка кабелей в блоках. Прокладка кабелей в кабельных сооружениях. Открытая прокладка кабелей в производственных помещениях. Монтаж кабельных муфт. Приемка кабельной линии в эксплуатацию.

Слайд 53


Подготовительные работы На место монтажа кабель поставляется на специальных барабанах. Для погрузки-разгрузки барабанов должны использоваться...
Описание слайда:
Подготовительные работы На место монтажа кабель поставляется на специальных барабанах. Для погрузки-разгрузки барабанов должны использоваться автокраны. При прокладке КЛ в земле предварительно оформляется разрешение на проведение земляных работ и выполняется разметка кабельной трассы. При пересечении кабельной трассой других подземных коммуникаций выполняются согласования будущих пересечений с организациями, эксплуатирующими эти коммуникации.

Слайд 54


При открытой прокладке кабеля проверяются кабельные сооружения, производственные помещения и установленные в них опорные конструкции для кабелей. При...
Описание слайда:
При открытой прокладке кабеля проверяются кабельные сооружения, производственные помещения и установленные в них опорные конструкции для кабелей. При открытой прокладке кабеля проверяются кабельные сооружения, производственные помещения и установленные в них опорные конструкции для кабелей. Перед монтажом производится осмотр кабеля на барабанах. По результатам осмотра кабеля составляется соответствующий акт.

Слайд 55

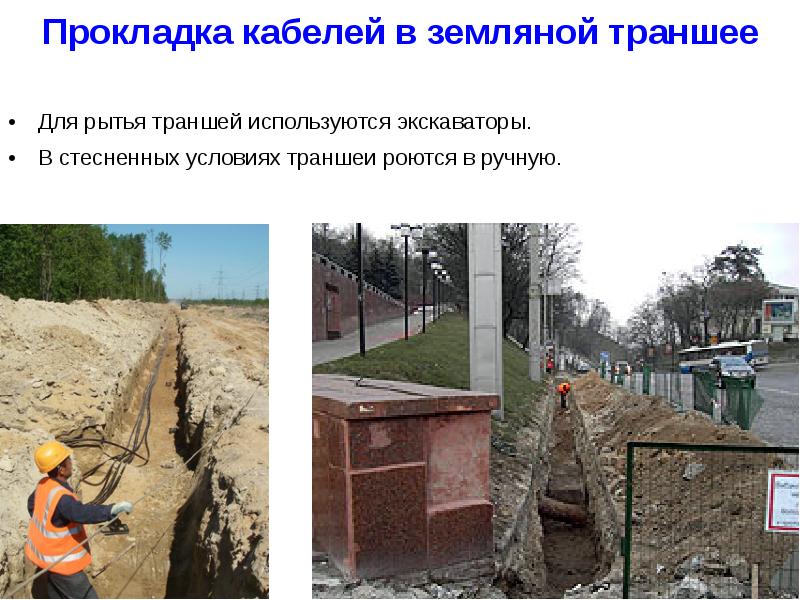

Прокладка кабелей в земляной траншее Для рытья траншей используются экскаваторы. В стесненных условиях траншеи роются в ручную.
Описание слайда:
Прокладка кабелей в земляной траншее Для рытья траншей используются экскаваторы. В стесненных условиях траншеи роются в ручную.

Слайд 56


Глубина заложения КЛ должна быть не менее 0,7 м для кабелей напряжением до 20 кВ и не менее 1 м для кабелей напряжением 35 кВ. Глубина заложения КЛ...
Описание слайда:
Глубина заложения КЛ должна быть не менее 0,7 м для кабелей напряжением до 20 кВ и не менее 1 м для кабелей напряжением 35 кВ. Глубина заложения КЛ должна быть не менее 0,7 м для кабелей напряжением до 20 кВ и не менее 1 м для кабелей напряжением 35 кВ. Кабели, укладываемые в траншее, должны иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строитель-ного мусора и шлака.

Слайд 57

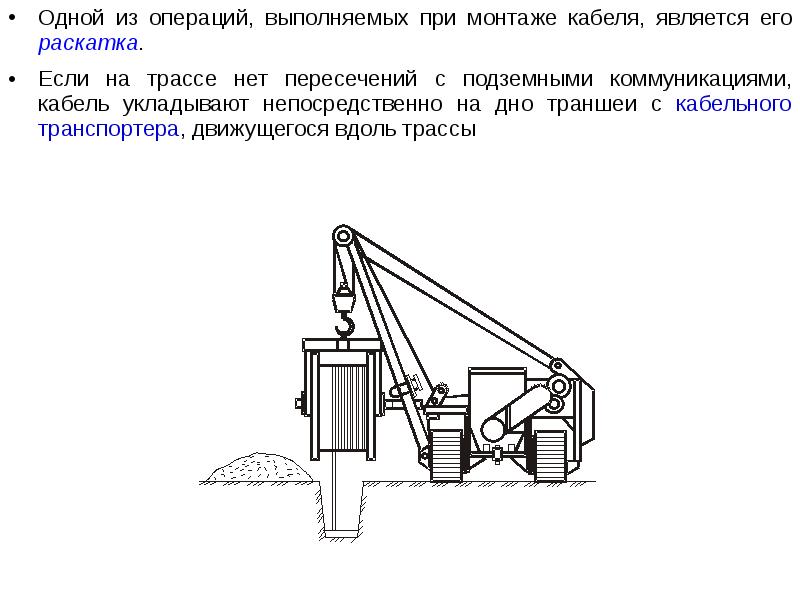

Одной из операций, выполняемых при монтаже кабеля, является его раскатка. Одной из операций, выполняемых при монтаже кабеля, является его раскатка....
Описание слайда:
Одной из операций, выполняемых при монтаже кабеля, является его раскатка. Одной из операций, выполняемых при монтаже кабеля, является его раскатка. Если на трассе нет пересечений с подземными коммуникациями, кабель укладывают непосредственно на дно траншеи с кабельного транспортера, движущегося вдоль трассы

Слайд 58

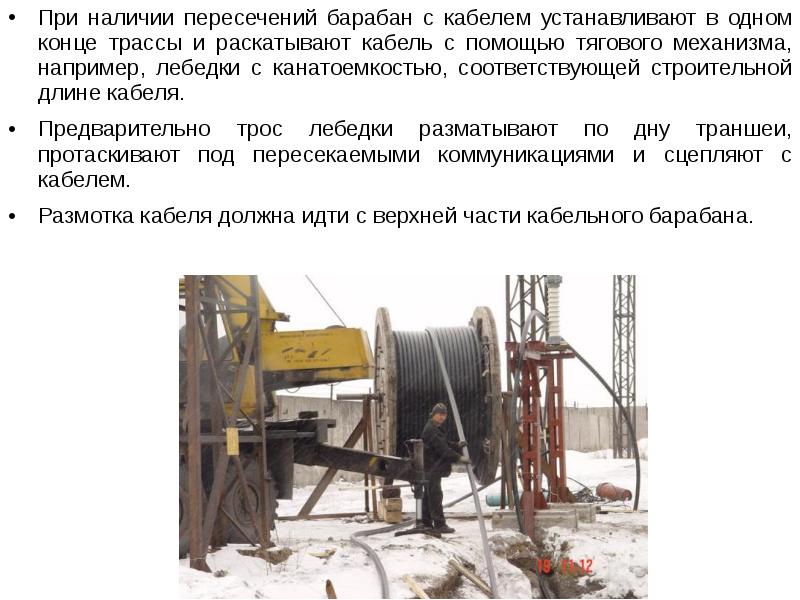

При наличии пересечений барабан с кабелем устанавливают в одном конце трассы и раскатывают кабель с помощью тягового механизма, например, лебедки с...
Описание слайда:
При наличии пересечений барабан с кабелем устанавливают в одном конце трассы и раскатывают кабель с помощью тягового механизма, например, лебедки с канатоемкостью, соответствующей строительной длине кабеля. При наличии пересечений барабан с кабелем устанавливают в одном конце трассы и раскатывают кабель с помощью тягового механизма, например, лебедки с канатоемкостью, соответствующей строительной длине кабеля. Предварительно трос лебедки разматывают по дну траншеи, протаскивают под пересекаемыми коммуникациями и сцепляют с кабелем. Размотка кабеля должна идти с верхней части кабельного барабана.

Слайд 59


При раскатке кабеля с помощью тягового механизма следует принимать меры по его защите от механических повреждений. При раскатке кабеля с помощью...
Описание слайда:
При раскатке кабеля с помощью тягового механизма следует принимать меры по его защите от механических повреждений. При раскатке кабеля с помощью тягового механизма следует принимать меры по его защите от механических повреждений. Тяжение СПЭ-кабелей и кабелей с алюминиевой оболочкой выполняется за оболочку или за жилы. Тяжение кабелей со свинцовой оболочкой допускается только за жилы.

Слайд 60


Для уменьшения усилия тяжения используются специальные раскаточные ролики, устанавливаемые через 3…5 м на дно траншеи. В местах поворота трассы...
Описание слайда:
Для уменьшения усилия тяжения используются специальные раскаточные ролики, устанавливаемые через 3…5 м на дно траншеи. В местах поворота трассы устанавливаются угловые ролики. Для уменьшения усилия тяжения используются специальные раскаточные ролики, устанавливаемые через 3…5 м на дно траншеи. В местах поворота трассы устанавливаются угловые ролики.

Слайд 61

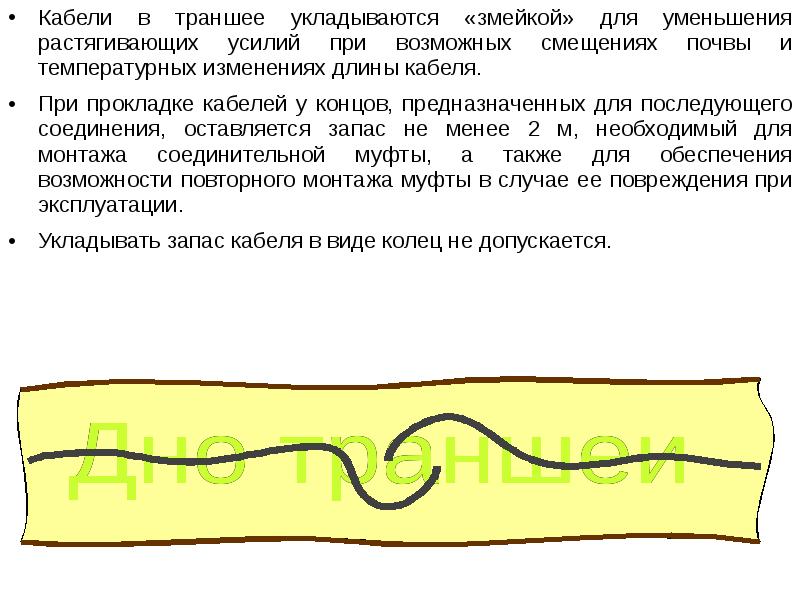

Кабели в траншее укладываются «змейкой» для уменьшения растягивающих усилий при возможных смещениях почвы и температурных изменениях длины кабеля....
Описание слайда:
Кабели в траншее укладываются «змейкой» для уменьшения растягивающих усилий при возможных смещениях почвы и температурных изменениях длины кабеля. Кабели в траншее укладываются «змейкой» для уменьшения растягивающих усилий при возможных смещениях почвы и температурных изменениях длины кабеля. При прокладке кабелей у концов, предназначенных для последующего соединения, оставляется запас не менее 2 м, необходимый для монтажа соединительной муфты, а также для обеспечения возможности повторного монтажа муфты в случае ее повреждения при эксплуатации. Укладывать запас кабеля в виде колец не допускается.

Слайд 62


При изменении направления трассы кабели изгибаются. При изменении направления трассы кабели изгибаются. Установлены предельно допустимые радиусы...
Описание слайда:
При изменении направления трассы кабели изгибаются. При изменении направления трассы кабели изгибаются. Установлены предельно допустимые радиусы изгиба: для кабелей с бумажной пропитанной изоляцией в алюминиевой оболочке радиусы изгиба должны быть не менее 25D; для кабелей с бумажной изоляцией в свинцовой оболочке – не менее 15D; для кабелей с резиновой и пластмассовой изоляцией – не менее 15D. Прокладка кабеля в асбоцементных трубах

Слайд 63

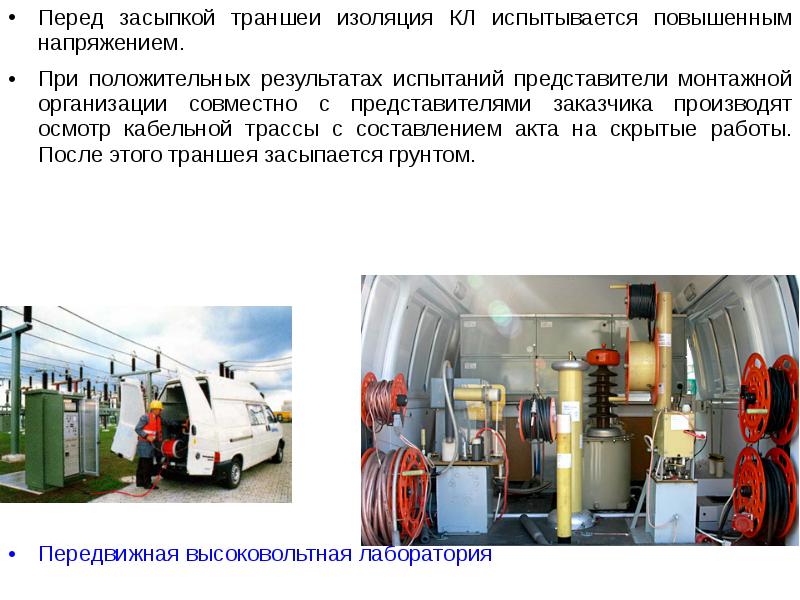

Перед засыпкой траншеи изоляция КЛ испытывается повышенным напряжением. Перед засыпкой траншеи изоляция КЛ испытывается повышенным напряжением. При...
Описание слайда:
Перед засыпкой траншеи изоляция КЛ испытывается повышенным напряжением. Перед засыпкой траншеи изоляция КЛ испытывается повышенным напряжением. При положительных результатах испытаний представители монтажной организации совместно с представителями заказчика производят осмотр кабельной трассы с составлением акта на скрытые работы. После этого траншея засыпается грунтом. Передвижная высоковольтная лаборатория

Слайд 64

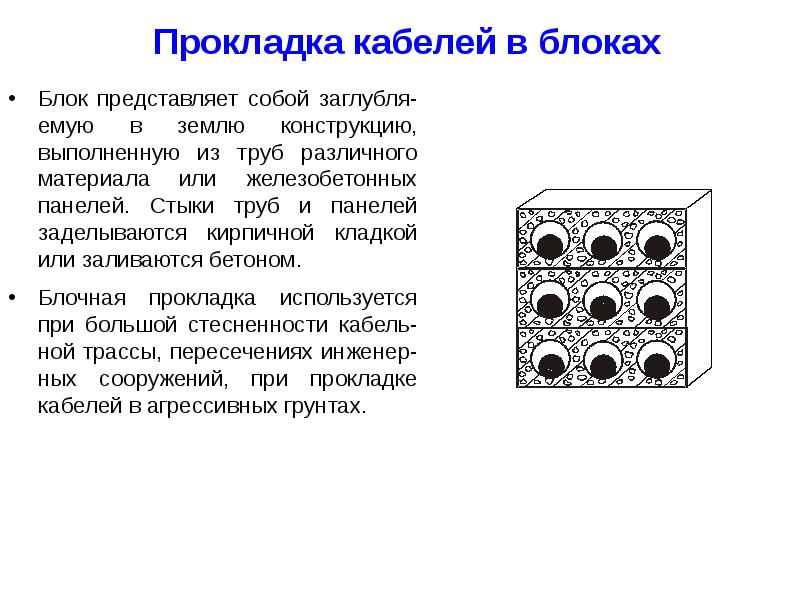

Прокладка кабелей в блоках Блок представляет собой заглубля-емую в землю конструкцию, выполненную из труб различного материала или железобетонных...
Описание слайда:
Прокладка кабелей в блоках Блок представляет собой заглубля-емую в землю конструкцию, выполненную из труб различного материала или железобетонных панелей. Стыки труб и панелей заделываются кирпичной кладкой или заливаются бетоном. Блочная прокладка используется при большой стесненности кабель-ной трассы, пересечениях инженер-ных сооружений, при прокладке кабелей в агрессивных грунтах.

Слайд 65


При прокладке кабелей в блоках через определенные расстояния сооружаются кабельные колодцы, в которых осуществляется соединение кабелей, и через...
Описание слайда:
При прокладке кабелей в блоках через определенные расстояния сооружаются кабельные колодцы, в которых осуществляется соединение кабелей, и через которые выполняется монтаж кабелей. При прокладке кабелей в блоках через определенные расстояния сооружаются кабельные колодцы, в которых осуществляется соединение кабелей, и через которые выполняется монтаж кабелей. Перед монтажом кабелей блочные каналы предварительно прочищают с помощью стальных ершей. Непосредственной перед прокладкой кабелей их поверхность обильно покрывают смазкой, (солидол, тавот). Прокладку кабелей в блоках производят, как правило, механизированным способом, поочередно затягивая их в кабельные каналы на участке между двумя соседними колодцами.

Слайд 66


Прокладка кабелей в кабельных сооружениях При прокладке в одном направлении большого количества кабелей используются кабельные сооружения: тоннели,...
Описание слайда:
Прокладка кабелей в кабельных сооружениях При прокладке в одном направлении большого количества кабелей используются кабельные сооружения: тоннели, галереи, эстакады, каналы. Галереи и эстакады принципиально отличаются от тоннелей тем, что располагаются над поверхностью земли на железобетонных стойках

Слайд 67

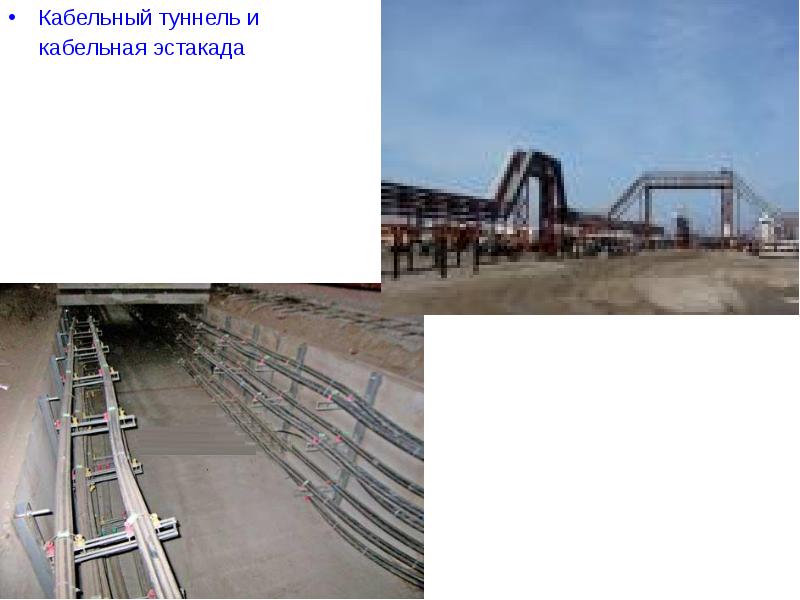

Кабельный туннель и Кабельный туннель и кабельная эстакада
Описание слайда:
Кабельный туннель и Кабельный туннель и кабельная эстакада

Слайд 68

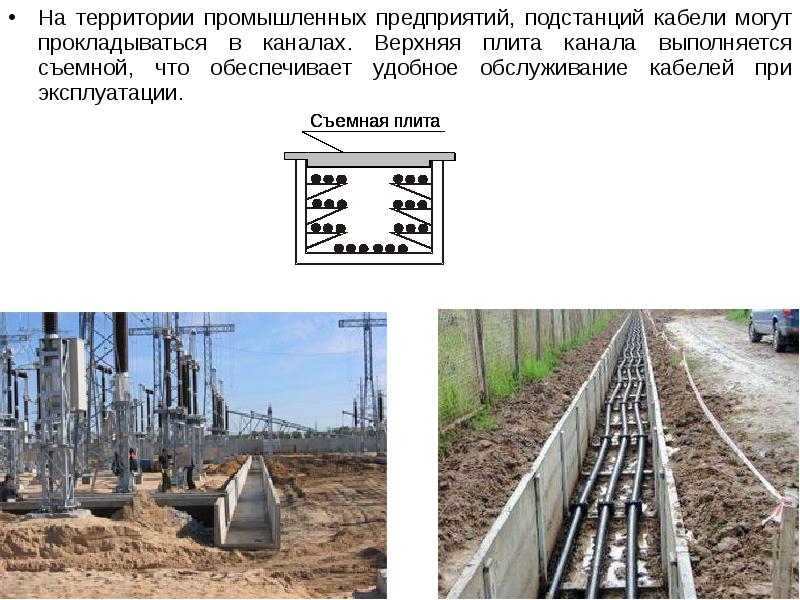

На территории промышленных предприятий, подстанций кабели могут прокладываться в каналах. Верхняя плита канала выполняется съемной, что обеспечивает...
Описание слайда:
На территории промышленных предприятий, подстанций кабели могут прокладываться в каналах. Верхняя плита канала выполняется съемной, что обеспечивает удобное обслуживание кабелей при эксплуатации. На территории промышленных предприятий, подстанций кабели могут прокладываться в каналах. Верхняя плита канала выполняется съемной, что обеспечивает удобное обслуживание кабелей при эксплуатации.

Слайд 69

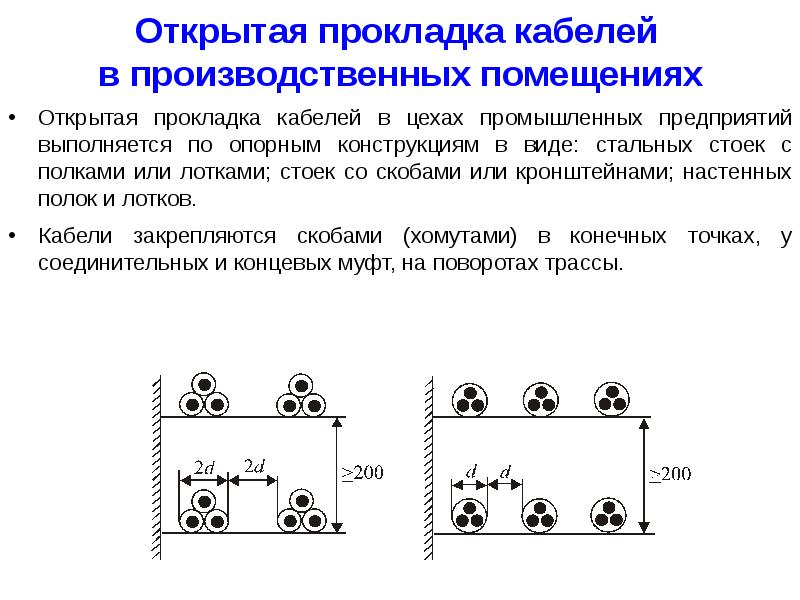

Открытая прокладка кабелей в производственных помещениях Открытая прокладка кабелей в цехах промышленных предприятий выполняется по опорным...
Описание слайда:
Открытая прокладка кабелей в производственных помещениях Открытая прокладка кабелей в цехах промышленных предприятий выполняется по опорным конструкциям в виде: стальных стоек с полками или лотками; стоек со скобами или кронштейнами; настенных полок и лотков. Кабели закрепляются скобами (хомутами) в конечных точках, у соединительных и концевых муфт, на поворотах трассы.

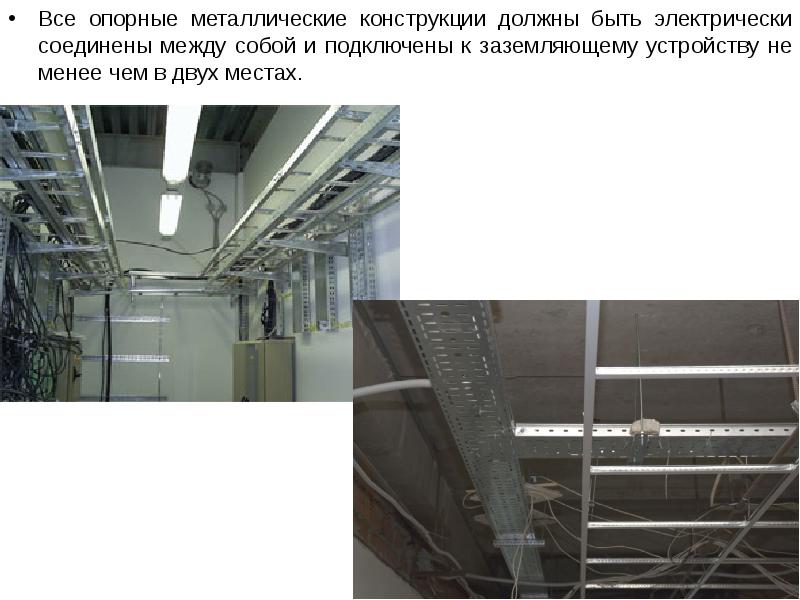

Слайд 70


Все опорные металлические конструкции должны быть электрически соединены между собой и подключены к заземляющему устройству не менее чем в двух...
Описание слайда:
Все опорные металлические конструкции должны быть электрически соединены между собой и подключены к заземляющему устройству не менее чем в двух местах. Все опорные металлические конструкции должны быть электрически соединены между собой и подключены к заземляющему устройству не менее чем в двух местах.

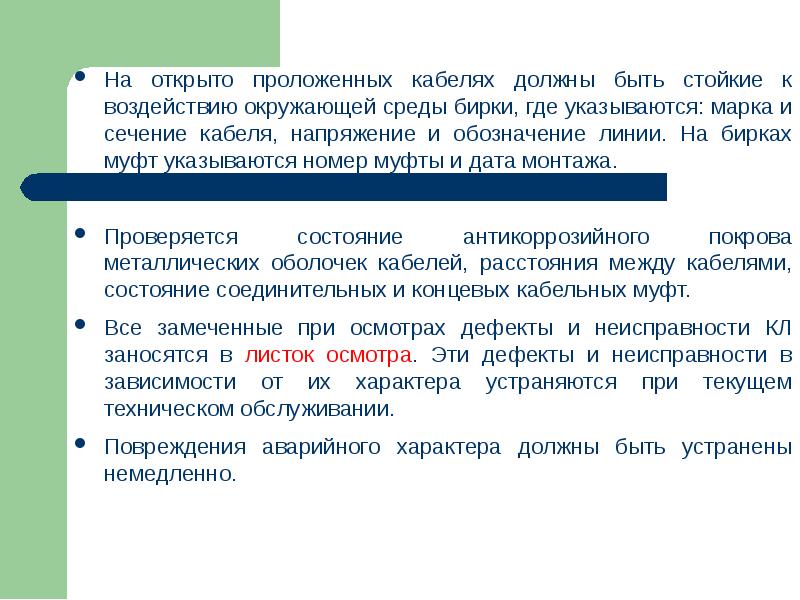

Слайд 71


Открыто прокладываемые кабели обозначаются бирками с указанием реквизитов кабельной линии; на бирках соединительных муфт указываются номер муфты и...
Описание слайда:
Открыто прокладываемые кабели обозначаются бирками с указанием реквизитов кабельной линии; на бирках соединительных муфт указываются номер муфты и дата ее монтажа. Открыто прокладываемые кабели обозначаются бирками с указанием реквизитов кабельной линии; на бирках соединительных муфт указываются номер муфты и дата ее монтажа.

Слайд 72


Монтаж кабельных муфт Оконцевание кабелей с целью их подключения к оборудованию выполняется с помощью концевых муфт; соединение отдельных кусков...
Описание слайда:
Монтаж кабельных муфт Оконцевание кабелей с целью их подключения к оборудованию выполняется с помощью концевых муфт; соединение отдельных кусков кабелей — с помощью соединительных кабельных муфт. Основным требованием, предъявляемым к кабельной муфте, является надежность. Муфта должна быть герметичной, влагостойкой, обладать механической и электрической прочностью, стойкостью к воздействию окружающей среды. В наибольшей степени требованиям надежности удовлетворяют муфты горячей и холодной усадки.

Слайд 73


Перед монтажом концевой или соединительной муфты конец кабеля разделывается. Разделка кабеля заключается в последовательном удалении с некоторым...
Описание слайда:
Перед монтажом концевой или соединительной муфты конец кабеля разделывается. Разделка кабеля заключается в последовательном удалении с некоторым сдвигом всех слоев кабеля от наружной защитной оболочки до фазной изоляции токоведущей жилы. Перед монтажом концевой или соединительной муфты конец кабеля разделывается. Разделка кабеля заключается в последовательном удалении с некоторым сдвигом всех слоев кабеля от наружной защитной оболочки до фазной изоляции токоведущей жилы. 1 – токопроводящие жилы; 2 – фазная изоляция; 3 – общая (поясная) изоляция; 4 – герметичная оболочка; 5 – подушка под броней; 6 – броня из стальных лент; 7 – наружный защитный покров; 8 – проволочный бандаж; 9 – бандаж из ниток.

Слайд 74


1 – токопроводящая жила; 2 – экран из полупроводящей пластмассы; 3 – СПЭ изоляция; 4 – экран из полупроводящей пластмассы; 5 – водонабухающий слой; 6...
Описание слайда:
1 – токопроводящая жила; 2 – экран из полупроводящей пластмассы; 3 – СПЭ изоляция; 4 – экран из полупроводящей пластмассы; 5 – водонабухающий слой; 6 – экран из медных проволок; 7 – наружная защитная пластмассовая оболочка; 8 – проволочный бандаж.

Слайд 75

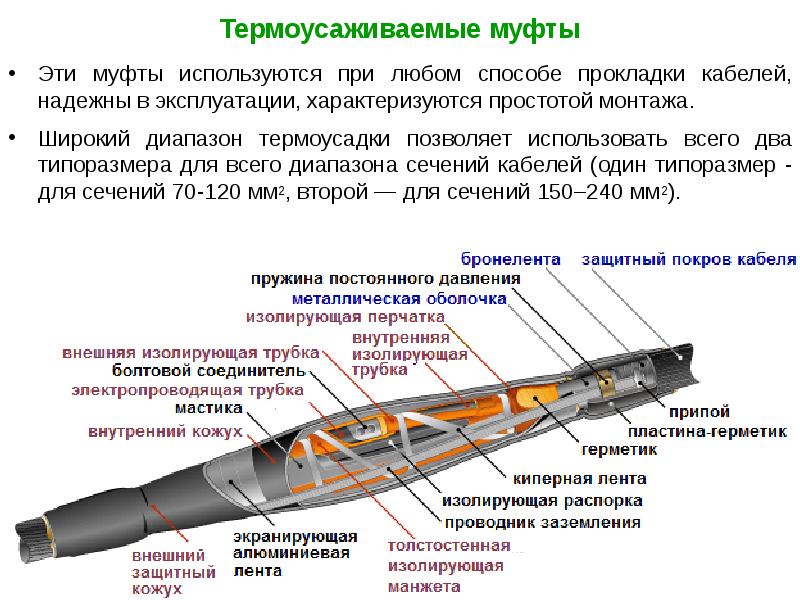

Термоусаживаемые муфты Эти муфты используются при любом способе прокладки кабелей, надежны в эксплуатации, характеризуются простотой монтажа. Широкий...
Описание слайда:
Термоусаживаемые муфты Эти муфты используются при любом способе прокладки кабелей, надежны в эксплуатации, характеризуются простотой монтажа. Широкий диапазон термоусадки позволяет использовать всего два типоразмера для всего диапазона сечений кабелей (один типоразмер - для сечений 70-120 мм2, второй — для сечений 150–240 мм2).

Слайд 76

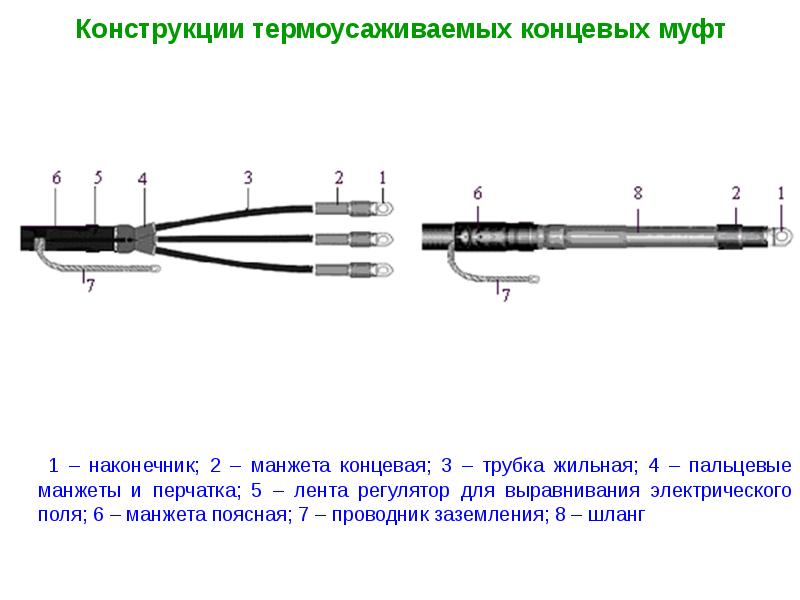

Конструкции термоусаживаемых концевых муфт 1 – наконечник; 2 – манжета концевая; 3 – трубка жильная; 4 – пальцевые манжеты и перчатка; 5 – лента...
Описание слайда:
Конструкции термоусаживаемых концевых муфт 1 – наконечник; 2 – манжета концевая; 3 – трубка жильная; 4 – пальцевые манжеты и перчатка; 5 – лента регулятор для выравнивания электрического поля; 6 – манжета поясная; 7 – проводник заземления; 8 – шланг

Слайд 77

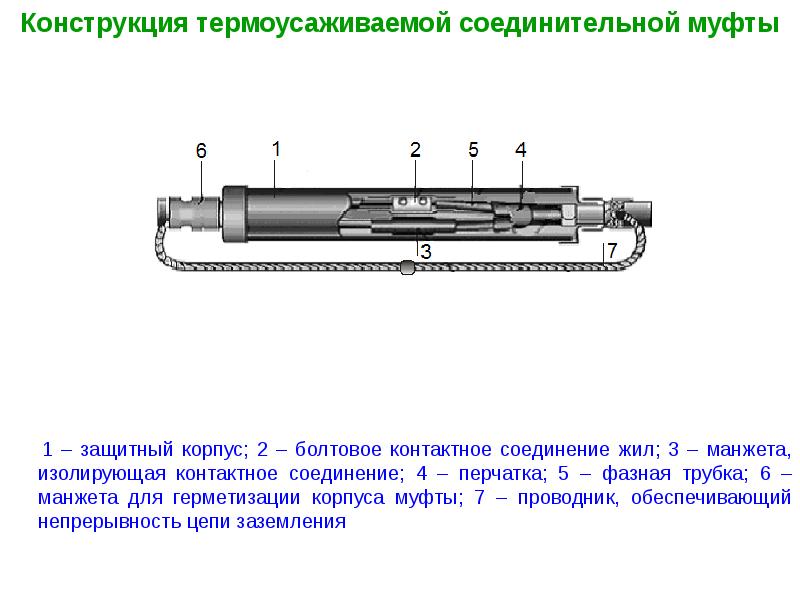

Конструкция термоусаживаемой соединительной муфты 1 – защитный корпус; 2 – болтовое контактное соединение жил; 3 – манжета, изолирующая контактное...
Описание слайда:
Конструкция термоусаживаемой соединительной муфты 1 – защитный корпус; 2 – болтовое контактное соединение жил; 3 – манжета, изолирующая контактное соединение; 4 – перчатка; 5 – фазная трубка; 6 – манжета для герметизации корпуса муфты; 7 – проводник, обеспечивающий непрерывность цепи заземления

Слайд 78


В комплект термоусаживаемой муфты входят элементы (трубки, манжеты, перчатки, шланги и другие), поставляемые в растянутом состоянии, что позволяет...
Описание слайда:
В комплект термоусаживаемой муфты входят элементы (трубки, манжеты, перчатки, шланги и другие), поставляемые в растянутом состоянии, что позволяет легко их надеть на элементы разделанного кабеля. В комплект термоусаживаемой муфты входят элементы (трубки, манжеты, перчатки, шланги и другие), поставляемые в растянутом состоянии, что позволяет легко их надеть на элементы разделанного кабеля. При нагревании газовой горелкой или строительным феном происходит усадка этих деталей и плотный охват элементов кабеля, чем создается, герметичная и механически прочная конструкция. Температура усадки составляет 120–150°С и не является опасной для изоляции кабеля.

Слайд 79


Надежную герметизацию обеспечивают специальные герметики на внутренних поверхности элементов муфты. Надежную герметизацию обеспечивают специальные...
Описание слайда:
Надежную герметизацию обеспечивают специальные герметики на внутренних поверхности элементов муфты. Надежную герметизацию обеспечивают специальные герметики на внутренних поверхности элементов муфты. Герметизирующие материалы за счет специальных добавок обладают полупроводящими свойствами и, следовательно, выравнивают электрическое поле. За счет этого полностью исключается причина разрядов в областях повышенной напряженности электрического поля (в контактных соединениях жил, на срезе экрана).

Слайд 80


Монтаж термоусаживаемой концевой муфты а – разделанный кабель с наконечником; б – усаживание трубки регулятора, выравнивающей электрическое поле; в –...
Описание слайда:
Монтаж термоусаживаемой концевой муфты а – разделанный кабель с наконечником; б – усаживание трубки регулятора, выравнивающей электрическое поле; в – усаживание жильной манжеты; г – установка проводника заземления и усаживание шланга; д – усаживание концевой манжеты; е – усаживание поясной манжеты

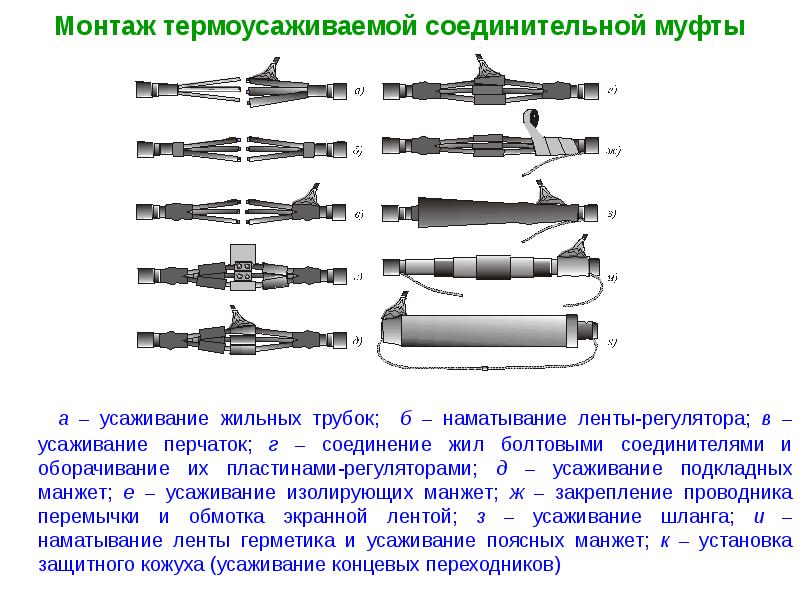

Слайд 81


Монтаж термоусаживаемой соединительной муфты а – усаживание жильных трубок; б – наматывание ленты-регулятора; в – усаживание перчаток; г – соединение...
Описание слайда:
Монтаж термоусаживаемой соединительной муфты а – усаживание жильных трубок; б – наматывание ленты-регулятора; в – усаживание перчаток; г – соединение жил болтовыми соединителями и оборачивание их пластинами-регуляторами; д – усаживание подкладных манжет; е – усаживание изолирующих манжет; ж – закрепление проводника перемычки и обмотка экранной лентой; з – усаживание шланга; и – наматывание ленты герметика и усаживание поясных манжет; к – установка защитного кожуха (усаживание концевых переходников)

Слайд 82


Проводник заземления концевых муфт, обеспечивающий непрерывность цепи заземления, монтируются с помощью системы непаянного заземления, поставляемого...
Описание слайда:
Проводник заземления концевых муфт, обеспечивающий непрерывность цепи заземления, монтируются с помощью системы непаянного заземления, поставляемого в комплекте муфты. Проводник заземления концевых муфт, обеспечивающий непрерывность цепи заземления, монтируются с помощью системы непаянного заземления, поставляемого в комплекте муфты. Контактное соединение заземляющего проводника с металлической оболочкой (экраном) кабеля закрывается герметизирующей лентой, обеспечивающей защиту этого соединения от коррозии. Проводники заземления муфт выполняются гибким медным проводом. При монтаже термоусаживаемых муфт удается уйти от таких экологически вредных операций, как пайка при монтаже свинцовых муфт, битумное наполнение муфт. При термоусадке отсутствуют экологически опасные газовые выделения.

Слайд 83

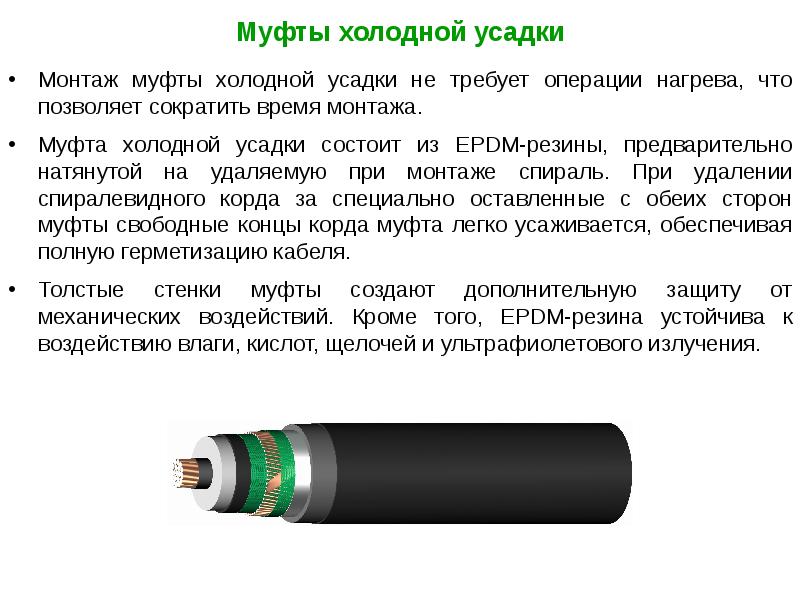

Муфты холодной усадки Монтаж муфты холодной усадки не требует операции нагрева, что позволяет сократить время монтажа. Муфта холодной усадки состоит...
Описание слайда:
Муфты холодной усадки Монтаж муфты холодной усадки не требует операции нагрева, что позволяет сократить время монтажа. Муфта холодной усадки состоит из EPDM-резины, предварительно натянутой на удаляемую при монтаже спираль. При удалении спиралевидного корда за специально оставленные с обеих сторон муфты свободные концы корда муфта легко усаживается, обеспечивая полную герметизацию кабеля. Толстые стенки муфты создают дополнительную защиту от механических воздействий. Кроме того, EPDM-резина устойчива к воздействию влаги, кислот, щелочей и ультрафиолетового излучения.

Слайд 84


Конструкция муфты холодной усадки 1 – экструдированный двухслойный силиконовый корпус; 2 – полупроводящая пластина; 3 – общий защитный кожух из...
Описание слайда:
Конструкция муфты холодной усадки 1 – экструдированный двухслойный силиконовый корпус; 2 – полупроводящая пластина; 3 – общий защитный кожух из ЕПДМ-резины; 4 – мастика для выравнивания электрического поля; 5 – герметизирующая мастика; 6 – медная сетка и соединитель экрана; 7 – соединительная гильза

Слайд 85


Монтаж муфты холодной усадки а – подготовка экранов соединяемых кабелей; б – соединение жил опрессованием; в – наложение на место контактного...
Описание слайда:
Монтаж муфты холодной усадки а – подготовка экранов соединяемых кабелей; б – соединение жил опрессованием; в – наложение на место контактного соединения жил пластины с полупроводящим слоем для выравнивания электрического поля; г – закрытие муфтой места соединения жил кабелей; д – вытягивание спиралевидного корда с той и другой стороны муфты; е – муфта, готовая для подачи напряжения на кабель.

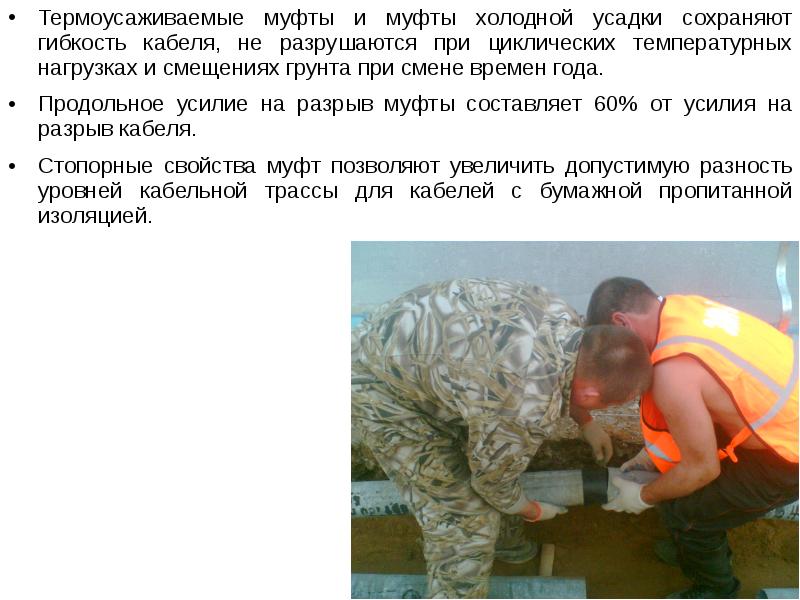

Слайд 86


Термоусаживаемые муфты и муфты холодной усадки сохраняют гибкость кабеля, не разрушаются при циклических температурных нагрузках и смещениях грунта...
Описание слайда:
Термоусаживаемые муфты и муфты холодной усадки сохраняют гибкость кабеля, не разрушаются при циклических температурных нагрузках и смещениях грунта при смене времен года. Термоусаживаемые муфты и муфты холодной усадки сохраняют гибкость кабеля, не разрушаются при циклических температурных нагрузках и смещениях грунта при смене времен года. Продольное усилие на разрыв муфты составляет 60% от усилия на разрыв кабеля. Стопорные свойства муфт позволяют увеличить допустимую разность уровней кабельной трассы для кабелей с бумажной пропитанной изоляцией.

Слайд 87


Приемка кабельной линии в эксплуатацию Организация и порядок приемки КЛ в эксплуатацию такие же, как у ВЛ. Отличие в программе приемо-сдаточных...
Описание слайда:
Приемка кабельной линии в эксплуатацию Организация и порядок приемки КЛ в эксплуатацию такие же, как у ВЛ. Отличие в программе приемо-сдаточных испытаний и документах, передаваемых строительно-монтажной организацией (подрядчиком) эксплуатирующей организации (заказчику). В программу приемо-сдаточных испытаний КЛ входит: проверка целостности жил и фазировка КЛ; измерение сопротивления изоляции мегаомметром; испытания изоляции повышенным напряжением; измерение рабочей емкости жил и активных сопротивлений жил (для КЛ напряжением 20-35 кВ); измерение сопротивлений заземляющих утройств.

Слайд 88


При сдаче в эксплуатацию кабельных линий должны быть оформлены и переданы эксплуатирующей организации: При сдаче в эксплуатацию кабельных линий...
Описание слайда:
При сдаче в эксплуатацию кабельных линий должны быть оформлены и переданы эксплуатирующей организации: При сдаче в эксплуатацию кабельных линий должны быть оформлены и переданы эксплуатирующей организации: проект КЛ; паспорт КЛ; исполнительный чертеж трассы с привязкой к постоянным ориентирам и указанием мест установки соединительных муфт; чертеж профиля КЛ в местах пересечения с инженерными коммуникациями; акты состояния кабелей при поступлении на место монтажа; кабельный журнал; инвентарная опись всех элементов кабельной линии; акты скрытых работ с указанием пересечений кабелей с подземными коммуникациями; акты приемки траншей, блоков и кабельных сооружений под монтаж; акты на монтаж кабельных муфт; протокол измерения сопротивления изоляции; протокол испытания изоляции кабельной линии; протокол прогрева кабелей на барабанах перед прокладкой при низких температурах.

Слайд 89


Вопросы для самопроверки Каков состав подготовительных работ при монтаже кабельных линий? Назовите основные способы прокладки кабелей. Какое...
Описание слайда:
Вопросы для самопроверки Каков состав подготовительных работ при монтаже кабельных линий? Назовите основные способы прокладки кабелей. Какое количество кабелей укладывается в одну земляную траншею? Какие допускаются радиусы изгиба кабелей? В каких случаях кабели прокладывают в трубах и блоках? Каковы основные требования к кабельным сооружениям? Как осуществляется открытая прокладка кабелей? Что такое разделка кабеля? Как осуществляется монтаж термоусаживаемой муфты? Как осуществляется монтаж муфты холодной усадки??

Слайд 90


Монтаж трансформаторов Подготовительные работы. Монтаж трансформаторов. Монтаж отдельных узлов трансформатора. Включение трансформатора.
Описание слайда:
Монтаж трансформаторов Подготовительные работы. Монтаж трансформаторов. Монтаж отдельных узлов трансформатора. Включение трансформатора.

Слайд 91


Подготовительные работы В ходе выполнения общестроительных работ готовятся подъездные пути к месту установки трансформатора, фундамент под...
Описание слайда:
Подготовительные работы В ходе выполнения общестроительных работ готовятся подъездные пути к месту установки трансформатора, фундамент под трансформатор и маслоприемник с гравийной засыпкой. В ходе подготовительных работ должны быть подготовлены в необходимом количестве трансформаторное масло, емкости для его хранения, силикагель для термосифонных фильтров и воздухоосушителей.

Слайд 92

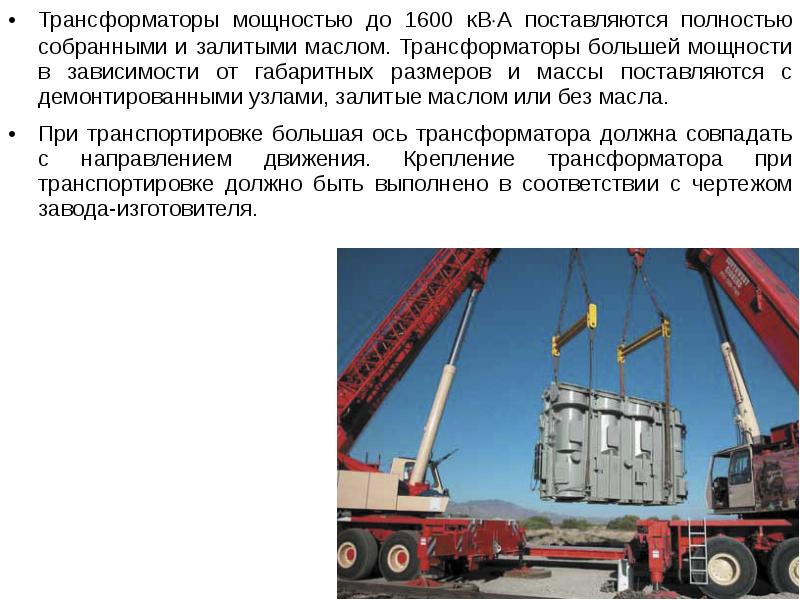

Трансформаторы мощностью до 1600 кВА поставляются полностью собранными и залитыми маслом. Трансформаторы большей мощности в зависимости от...
Описание слайда:
Трансформаторы мощностью до 1600 кВА поставляются полностью собранными и залитыми маслом. Трансформаторы большей мощности в зависимости от габаритных размеров и массы поставляются с демонтированными узлами, залитые маслом или без масла. Трансформаторы мощностью до 1600 кВА поставляются полностью собранными и залитыми маслом. Трансформаторы большей мощности в зависимости от габаритных размеров и массы поставляются с демонтированными узлами, залитые маслом или без масла. При транспортировке большая ось трансформатора должна совпадать с направлением движения. Крепление трансформатора при транспортировке должно быть выполнено в соответствии с чертежом завода-изготовителя.

Слайд 93


Разгрузка трансформатора на монтажной площадке выполняется подъемным краном соответствующей грузоподъемности. Разгрузка трансформатора на монтажной...
Описание слайда:
Разгрузка трансформатора на монтажной площадке выполняется подъемным краном соответствующей грузоподъемности. Разгрузка трансформатора на монтажной площадке выполняется подъемным краном соответствующей грузоподъемности. При поступлении трансформатора на монтажную площадку организуются требуемые условия хранения трансформатора и его отдельных узлов до начала монтажа. Все операции по транспортировке, разгрузке и хранению трансформатора до его монтажа должны оформляться соответствующими актами.

Слайд 94


Монтаж трансформаторов На подстанциях напряжением 35 кВ и более применяется, как правило, открытая установка трансформаторов. Трансформатор...
Описание слайда:
Монтаж трансформаторов На подстанциях напряжением 35 кВ и более применяется, как правило, открытая установка трансформаторов. Трансформатор устанавливается на фундамент таким образом, чтобы его крышка имела подъем по направлению к расширителю не менее 1%. Это необходимо для обеспечения прохождения газов из бака к газовому реле.

Слайд 95


Нормативные документы предусмат-ривают монтаж трансформатора без ревизии его активной части, если не нарушались условия транспорти-ровки, разгрузки и...
Описание слайда:
Нормативные документы предусмат-ривают монтаж трансформатора без ревизии его активной части, если не нарушались условия транспорти-ровки, разгрузки и хранения трансформатора. Нормативные документы предусмат-ривают монтаж трансформатора без ревизии его активной части, если не нарушались условия транспорти-ровки, разгрузки и хранения трансформатора. Ревизия активной части допускается лишь случае, когда внешние признаки или результаты измерений указывают на возможные внутренние повреж-дения. Разгерметизация трансформатора выполняется в сухую ясную погоду. Температура активной части должна быть выше температуры окружа-ющего воздуха.

Слайд 96

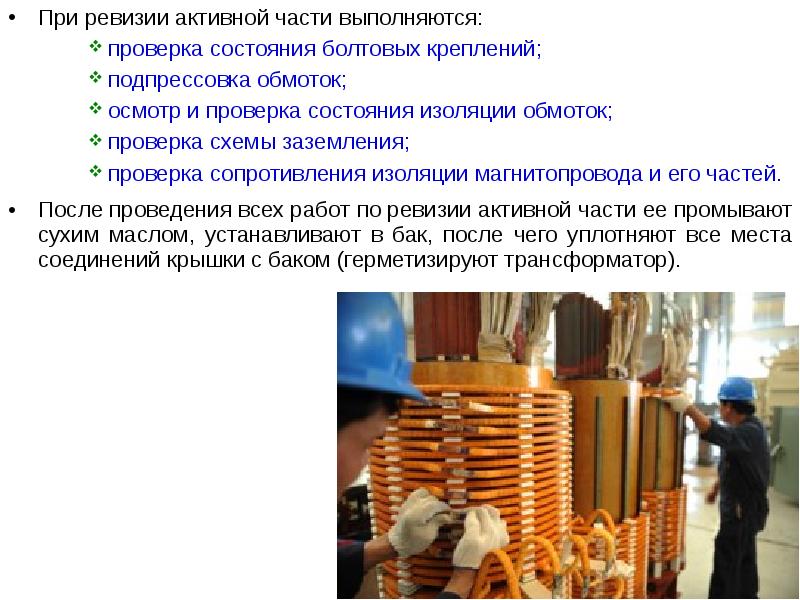

При ревизии активной части выполняются: При ревизии активной части выполняются: проверка состояния болтовых креплений; подпрессовка обмоток; осмотр и...
Описание слайда:
При ревизии активной части выполняются: При ревизии активной части выполняются: проверка состояния болтовых креплений; подпрессовка обмоток; осмотр и проверка состояния изоляции обмоток; проверка схемы заземления; проверка сопротивления изоляции магнитопровода и его частей. После проведения всех работ по ревизии активной части ее промывают сухим маслом, устанавливают в бак, после чего уплотняют все места соединений крышки с баком (герметизируют трансформатор).

Слайд 97

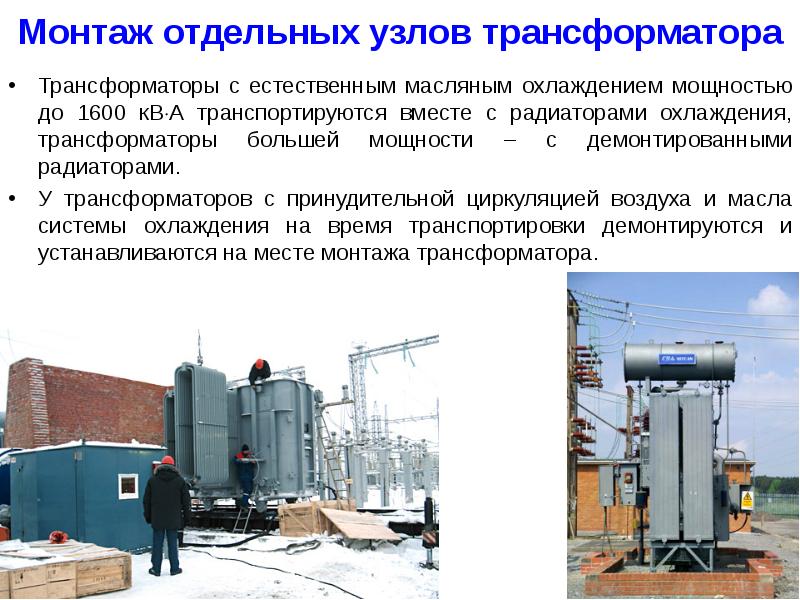

Монтаж отдельных узлов трансформатора Трансформаторы с естественным масляным охлаждением мощностью до 1600 кВА транспортируются вместе с радиаторами...
Описание слайда:
Монтаж отдельных узлов трансформатора Трансформаторы с естественным масляным охлаждением мощностью до 1600 кВА транспортируются вместе с радиаторами охлаждения, трансформаторы большей мощности – с демонтированными радиаторами. У трансформаторов с принудительной циркуляцией воздуха и масла системы охлаждения на время транспортировки демонтируются и устанавливаются на месте монтажа трансформатора.

Слайд 98


Принципиальные схемы систем охлаждения Д (а) и ДЦ (б) 1 – бак трансформатора; 2 – радиатор; 3 – вентилятор; 4 – масляный электронасос; 5 – калорифер;...
Описание слайда:
Принципиальные схемы систем охлаждения Д (а) и ДЦ (б) 1 – бак трансформатора; 2 – радиатор; 3 – вентилятор; 4 – масляный электронасос; 5 – калорифер; 6 – фланец; 7 – диффузор

Слайд 99


Одновременно с монтажом системы охлаждения монтируются остальные узлы, поставляемые отдельно от трансформатора: Одновременно с монтажом системы...
Описание слайда:
Одновременно с монтажом системы охлаждения монтируются остальные узлы, поставляемые отдельно от трансформатора: Одновременно с монтажом системы охлаждения монтируются остальные узлы, поставляемые отдельно от трансформатора: вводы к обмоткам; расширитель с указателем уровня масла и воздухоосушителем; выхлопная труба; газовое реле, реле уровня масла; термосифонный фильтр; измерительные приборы.

Слайд 100

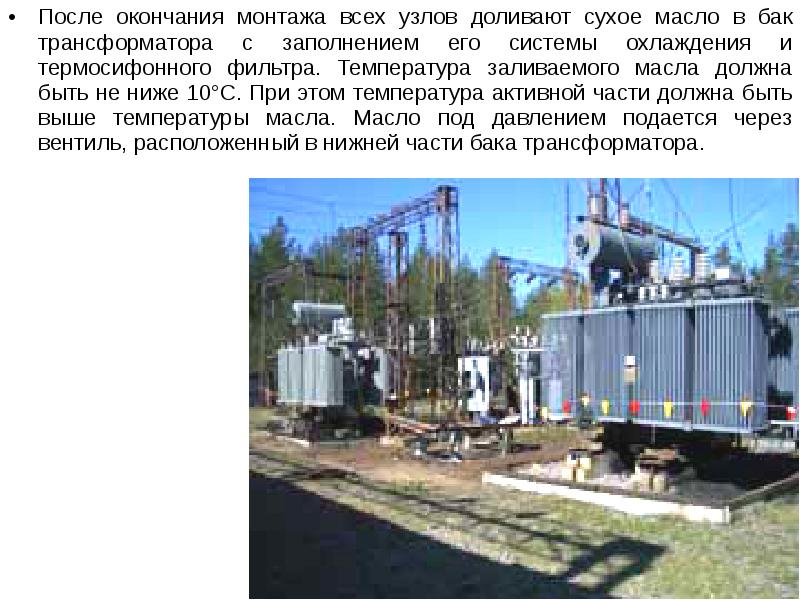

После окончания монтажа всех узлов доливают сухое масло в бак трансформатора с заполнением его системы охлаждения и термосифонного фильтра....
Описание слайда:
После окончания монтажа всех узлов доливают сухое масло в бак трансформатора с заполнением его системы охлаждения и термосифонного фильтра. Температура заливаемого масла должна быть не ниже 10°С. При этом температура активной части должна быть выше температуры масла. Масло под давлением подается через вентиль, расположенный в нижней части бака трансформатора. После окончания монтажа всех узлов доливают сухое масло в бак трансформатора с заполнением его системы охлаждения и термосифонного фильтра. Температура заливаемого масла должна быть не ниже 10°С. При этом температура активной части должна быть выше температуры масла. Масло под давлением подается через вентиль, расположенный в нижней части бака трансформатора.

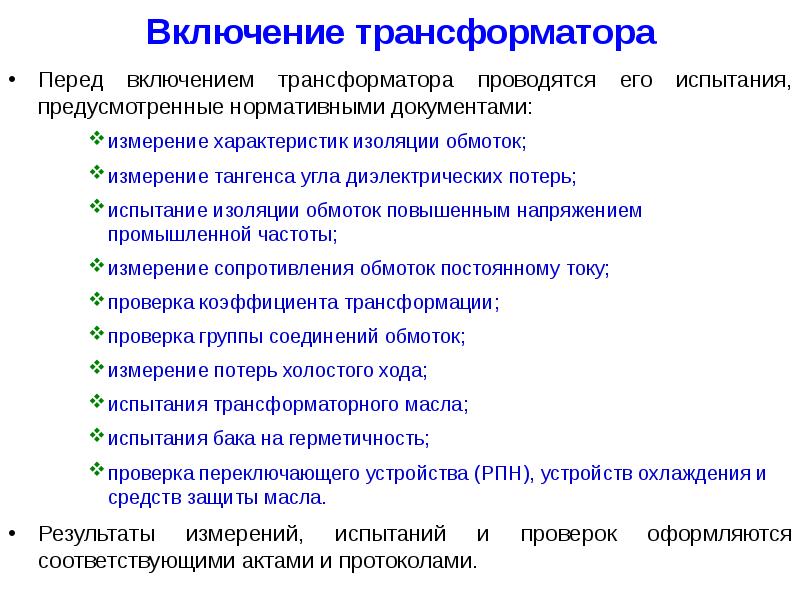

Слайд 101


Включение трансформатора Перед включением трансформатора проводятся его испытания, предусмотренные нормативными документами: измерение характеристик...
Описание слайда:
Включение трансформатора Перед включением трансформатора проводятся его испытания, предусмотренные нормативными документами: измерение характеристик изоляции обмоток; измерение тангенса угла диэлектрических потерь; испытание изоляции обмоток повышенным напряжением промышленной частоты; измерение сопротивления обмоток постоянному току; проверка коэффициента трансформации; проверка группы соединений обмоток; измерение потерь холостого хода; испытания трансформаторного масла; испытания бака на герметичность; проверка переключающего устройства (РПН), устройств охлаждения и средств защиты масла. Результаты измерений, испытаний и проверок оформляются соответствующими актами и протоколами.

Слайд 102


Первое включение трансформатора под напряжение допускается проводить не ранее чем через 12 ч после последней доливки масла. Первое включение...
Описание слайда:
Первое включение трансформатора под напряжение допускается проводить не ранее чем через 12 ч после последней доливки масла. Первое включение трансформатора под напряжение допускается проводить не ранее чем через 12 ч после последней доливки масла. Включение трансформатора производят толчком на номинальное напряжение на время не менее 30 мин для прослушивания трансформатора и наблюдения за его состоянием.

Слайд 103


При нормальной работе трансформатора издаваемый им гул должен быть умеренным и равномерным. Не должны прослушиваться потрескивания внутри бака...
Описание слайда:
При нормальной работе трансформатора издаваемый им гул должен быть умеренным и равномерным. Не должны прослушиваться потрескивания внутри бака трансформатора. При нормальной работе трансформатора издаваемый им гул должен быть умеренным и равномерным. Не должны прослушиваться потрескивания внутри бака трансформатора. Трансформатор отключают в случае сильного или неравномерного гудения; потрескиваний внутри бака трансформатора; ненормально возрастающей температуры масла; выброса масла из расширителя или разрыва диафрагмы выхлопной трубы; течи масла и при других признаках нарушения нормальной работы. При удовлетворительных результатах пробных включений трансформатор включается под нагрузку и сдается в эксплуатацию.

Слайд 104

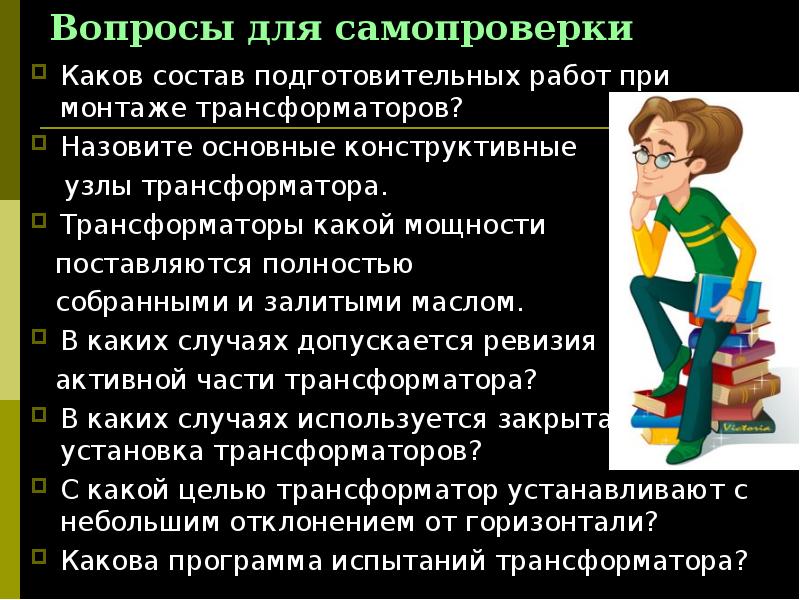

Вопросы для самопроверки Каков состав подготовительных работ при монтаже трансформаторов? Назовите основные конструктивные узлы трансформатора....
Описание слайда:
Вопросы для самопроверки Каков состав подготовительных работ при монтаже трансформаторов? Назовите основные конструктивные узлы трансформатора. Трансформаторы какой мощности поставляются полностью собранными и залитыми маслом. В каких случаях допускается ревизия активной части трансформатора? В каких случаях используется закрытая установка трансформаторов? С какой целью трансформатор устанавливают с небольшим отклонением от горизонтали? Какова программа испытаний трансформатора?

Слайд 105


Монтаж оборудования распределительных устройств Шины распределительных устройств. Коммутационные аппараты. Измерительные трансформаторы, аппараты...
Описание слайда:
Монтаж оборудования распределительных устройств Шины распределительных устройств. Коммутационные аппараты. Измерительные трансформаторы, аппараты защиты от перенапряжений, конденсаторные установки. Заземляющие устройства. Комплектные распределительные устройства.

Слайд 106

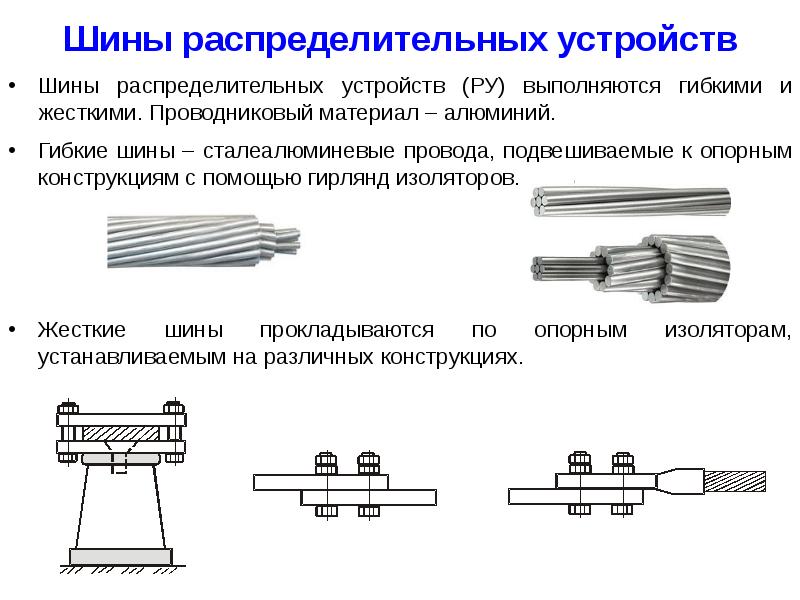

Шины распределительных устройств Шины распределительных устройств (РУ) выполняются гибкими и жесткими. Проводниковый материал – алюминий. Гибкие шины...
Описание слайда:
Шины распределительных устройств Шины распределительных устройств (РУ) выполняются гибкими и жесткими. Проводниковый материал – алюминий. Гибкие шины – сталеалюминевые провода, подвешиваемые к опорным конструкциям с помощью гирлянд изоляторов. Жесткие шины прокладываются по опорным изоляторам, устанавливаемым на различных конструкциях.

Слайд 107

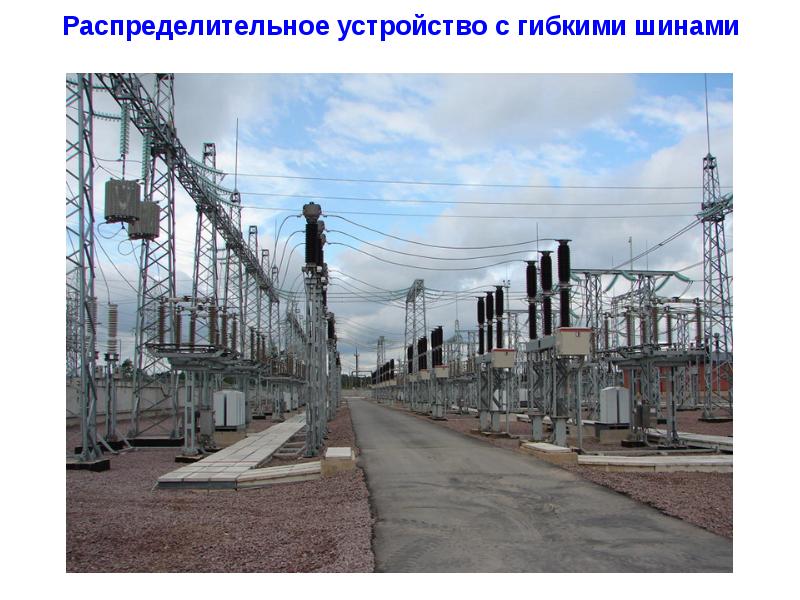

Распределительное устройство с гибкими шинами
Описание слайда:
Распределительное устройство с гибкими шинами

Слайд 108


Распределительное устройство с жесткими шинами Распределительное устройство с жесткими шинами
Описание слайда:
Распределительное устройство с жесткими шинами Распределительное устройство с жесткими шинами

Слайд 109


Радиус изгиба шины на плоскость должен быть не менее двойной толщины шины, при изгибе на ребро — не менее двойной ширины шины. При изгибе шины в...
Описание слайда:
Радиус изгиба шины на плоскость должен быть не менее двойной толщины шины, при изгибе на ребро — не менее двойной ширины шины. При изгибе шины в штопор длина изгибаемой части должна быть не менее 2,5-кратной ширины шины. Радиус изгиба шины на плоскость должен быть не менее двойной толщины шины, при изгибе на ребро — не менее двойной ширины шины. При изгибе шины в штопор длина изгибаемой части должна быть не менее 2,5-кратной ширины шины. Жесткие шины соединяют между собой сваркой или болтовым контактным соединением. В сварных контактных соединениях шин не должно быть трещин, прожогов, непроваров шва более 10% его длины. Гибкие шины не должны иметь перекруток, расплеток, лопнувших проволок. Соединения между смежными аппаратами должны быть выполнены одним отрезком шины (без разрезания). Присоединение ответвлений в шинном пролете должно быть выполнено без разрезания гибкой шины.

Слайд 110


Коммутационные аппараты Коммутационные аппараты (выключатели, разъединители) поставляются на монтажную площадку в собранном виде с комплектом...
Описание слайда:
Коммутационные аппараты Коммутационные аппараты (выключатели, разъединители) поставляются на монтажную площадку в собранном виде с комплектом металлоконструкций, позволяющих производить монтаж аппаратов, исключая сварочные работы. Перед монтажом коммутационные аппараты осматриваются: проверяется состояние изоляторов, армировочных швов, прочность крепления отдельных элементов. Монтаж и регулировка коммутационных аппаратов производятся в соответствии с монтажными инструкциями заводов-изготовителей.

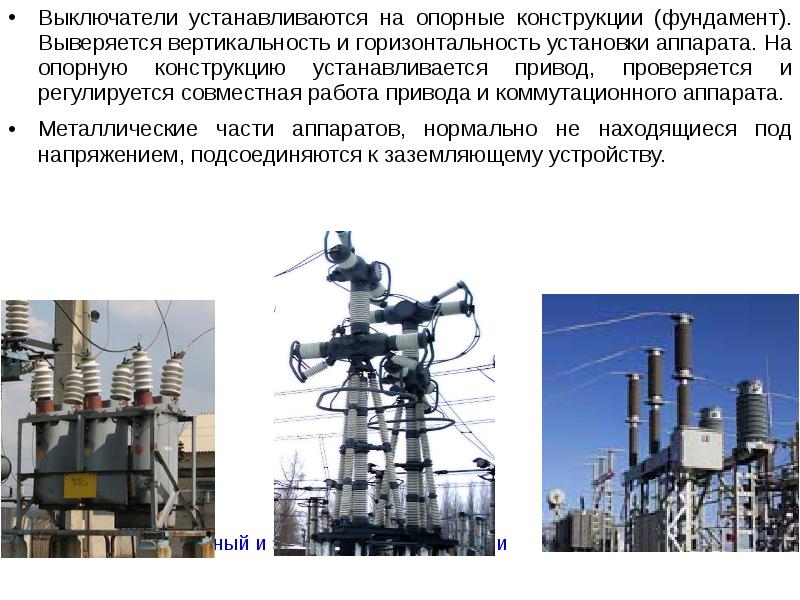

Слайд 111


Выключатели устанавливаются на опорные конструкции (фундамент). Выверяется вертикальность и горизонтальность установки аппарата. На опорную...
Описание слайда:
Выключатели устанавливаются на опорные конструкции (фундамент). Выверяется вертикальность и горизонтальность установки аппарата. На опорную конструкцию устанавливается привод, проверяется и регулируется совместная работа привода и коммутационного аппарата. Выключатели устанавливаются на опорные конструкции (фундамент). Выверяется вертикальность и горизонтальность установки аппарата. На опорную конструкцию устанавливается привод, проверяется и регулируется совместная работа привода и коммутационного аппарата. Металлические части аппаратов, нормально не находящиеся под напряжением, подсоединяются к заземляющему устройству. Масляный, воздушный и элегазовый выключатели

Слайд 112


Особое внимание при монтаже разъединителей уделяется работе контактной системы. Оси контактов каждого полюса должны совпадать; полюса разъединителя...
Описание слайда:
Особое внимание при монтаже разъединителей уделяется работе контактной системы. Оси контактов каждого полюса должны совпадать; полюса разъединителя должны замыкаться и размыкаться одновременно; контактное давление должно соответствовать заводским нормам. Особое внимание при монтаже разъединителей уделяется работе контактной системы. Оси контактов каждого полюса должны совпадать; полюса разъединителя должны замыкаться и размыкаться одновременно; контактное давление должно соответствовать заводским нормам. Дефекты в работе контактной системы устраняются специально предусмотренными в конструкции разъединителя регулировками. Проверяется работа блокировок от неправильных операций с главными и заземляющими ножами разъединителя.

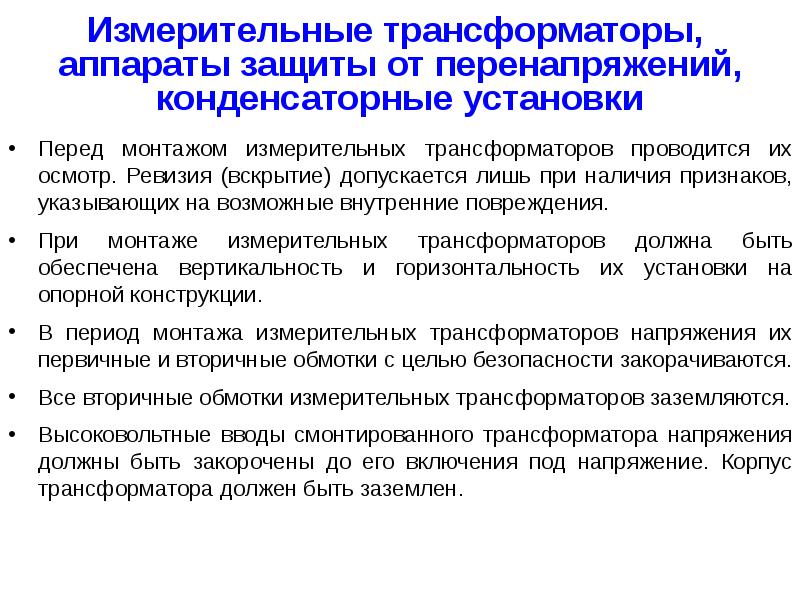

Слайд 113


Измерительные трансформаторы, аппараты защиты от перенапряжений, конденсаторные установки Перед монтажом измерительных трансформаторов проводится их...
Описание слайда:
Измерительные трансформаторы, аппараты защиты от перенапряжений, конденсаторные установки Перед монтажом измерительных трансформаторов проводится их осмотр. Ревизия (вскрытие) допускается лишь при наличия признаков, указывающих на возможные внутренние повреждения. При монтаже измерительных трансформаторов должна быть обеспечена вертикальность и горизонтальность их установки на опорной конструкции. В период монтажа измерительных трансформаторов напряжения их первичные и вторичные обмотки с целью безопасности закорачиваются. Все вторичные обмотки измерительных трансформаторов заземляются. Высоковольтные вводы смонтированного трансформатора напряжения должны быть закорочены до его включения под напряжение. Корпус трансформатора должен быть заземлен.

Слайд 114

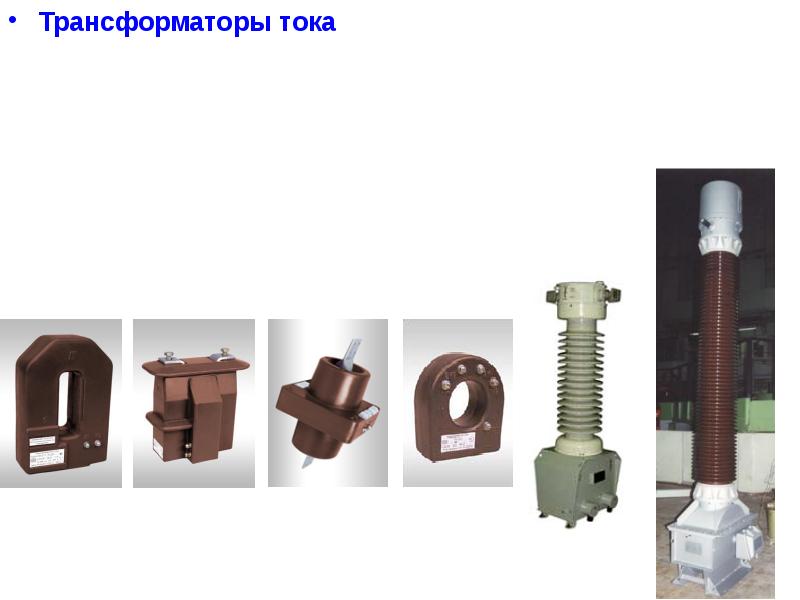

Трансформаторы тока Трансформаторы тока
Описание слайда:
Трансформаторы тока Трансформаторы тока

Слайд 115


Трансформаторы напряжения Трансформаторы напряжения
Описание слайда:
Трансформаторы напряжения Трансформаторы напряжения

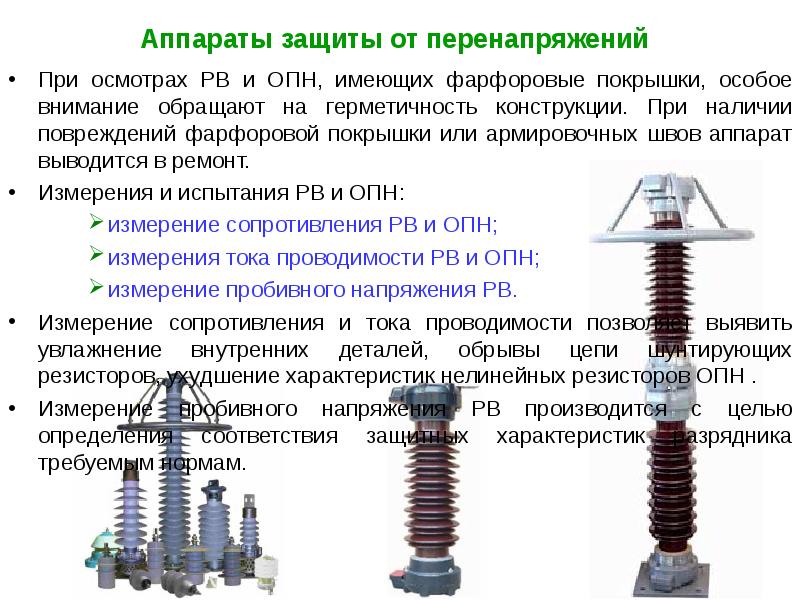

Слайд 116


Перед монтажом разрядников и ограничителей перенапряжений осматривается их фарфоровая покрышка, в которой не должно быть трещин и сколов, проверяется...
Описание слайда:
Перед монтажом разрядников и ограничителей перенапряжений осматривается их фарфоровая покрышка, в которой не должно быть трещин и сколов, проверяется состояние швов армировки и положение герметизирующих прокладок. Легкое встряхивание или покачивание аппарата не должны вызывать внутреннего шума или позвякивания. Перед монтажом разрядников и ограничителей перенапряжений осматривается их фарфоровая покрышка, в которой не должно быть трещин и сколов, проверяется состояние швов армировки и положение герметизирующих прокладок. Легкое встряхивание или покачивание аппарата не должны вызывать внутреннего шума или позвякивания. После установки аппарата на опорную конструкцию выполняется его ошиновка и подключение к заземляющему устройству.

Слайд 117


При монтаже конденсаторных установок должна быть обеспечена горизонтальная установка каркасов и вертикальная установка конденсаторов. Расстояние...
Описание слайда:
При монтаже конденсаторных установок должна быть обеспечена горизонтальная установка каркасов и вертикальная установка конденсаторов. Расстояние между дном конденсаторов нижнего яруса и полом помещения должно быть не менее 100 мм. При монтаже конденсаторных установок должна быть обеспечена горизонтальная установка каркасов и вертикальная установка конденсаторов. Расстояние между дном конденсаторов нижнего яруса и полом помещения должно быть не менее 100 мм. Токоведущие шины и заземляющие проводники должны монтироваться таким образом, чтобы обеспечить удобство смены любого конденсатора во время эксплуатации. Ошиновка не должна создавать изгибающих усилий в выводных изоляторах конденсаторов.

Слайд 118

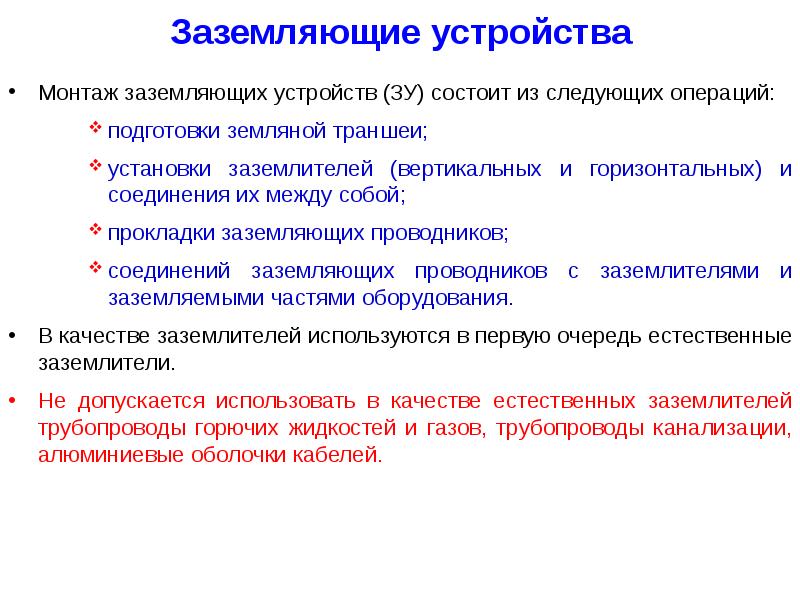

Заземляющие устройства Монтаж заземляющих устройств (ЗУ) состоит из следующих операций: подготовки земляной траншеи; установки заземлителей...
Описание слайда:
Заземляющие устройства Монтаж заземляющих устройств (ЗУ) состоит из следующих операций: подготовки земляной траншеи; установки заземлителей (вертикальных и горизонтальных) и соединения их между собой; прокладки заземляющих проводников; соединений заземляющих проводников с заземлителями и заземляемыми частями оборудования. В качестве заземлителей используются в первую очередь естественные заземлители. Не допускается использовать в качестве естественных заземлителей трубопроводы горючих жидкостей и газов, трубопроводы канализации, алюминиевые оболочки кабелей.

Слайд 119


При недостаточном сопротивлении естественных заземлителей устанав-ливают искусственные заземлители. С этой целью по периметру объекта (подстанции)...
Описание слайда:
При недостаточном сопротивлении естественных заземлителей устанав-ливают искусственные заземлители. С этой целью по периметру объекта (подстанции) роется траншея глубиной 0,7…0,8 м. При недостаточном сопротивлении естественных заземлителей устанав-ливают искусственные заземлители. С этой целью по периметру объекта (подстанции) роется траншея глубиной 0,7…0,8 м. В дно траншеи заглубляются верти-кальные заземлители (электроды) длиной 3…5 м, в качестве которых используется стальной прокат.

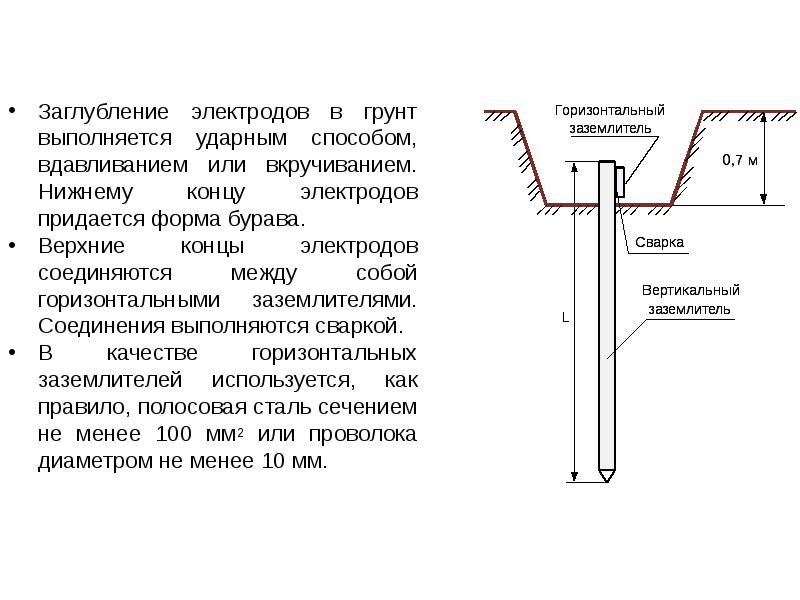

Слайд 120


Заглубление электродов в грунт выполняется ударным способом, вдавливанием или вкручиванием. Нижнему концу электродов придается форма бурава....
Описание слайда:
Заглубление электродов в грунт выполняется ударным способом, вдавливанием или вкручиванием. Нижнему концу электродов придается форма бурава. Заглубление электродов в грунт выполняется ударным способом, вдавливанием или вкручиванием. Нижнему концу электродов придается форма бурава. Верхние концы электродов соединяются между собой горизонтальными заземлителями. Соединения выполняются сваркой. В качестве горизонтальных заземлителей используется, как правило, полосовая сталь сечением не менее 100 мм2 или проволока диаметром не менее 10 мм.

Слайд 121


1 — заземлитель вертикальный (электрод); 2 — заземлитель горизонтальный; 3 — заземляющий проводник; 4 — металлические части оборудования, подлежащие...
Описание слайда:
1 — заземлитель вертикальный (электрод); 2 — заземлитель горизонтальный; 3 — заземляющий проводник; 4 — металлические части оборудования, подлежащие заземлению; 5 — места сварки; 6 — ввод заземляющих проводников в здание; 7 — заземляющая шина

Слайд 122


Для выравнивания электрического потенциала на территории РУ дополнительно прокладываются продольные и поперечные горизонтальные заземлители,...
Описание слайда:
Для выравнивания электрического потенциала на территории РУ дополнительно прокладываются продольные и поперечные горизонтальные заземлители, объединенные между собой в заземляющую сетку. Для выравнивания электрического потенциала на территории РУ дополнительно прокладываются продольные и поперечные горизонтальные заземлители, объединенные между собой в заземляющую сетку. Каждая металлическая часть электроустановки, присоединяется к заземлителям с помощью отдельного заземляющего проводника. Присоединение заземляющих проводников к заземлителям выполняется сваркой, а к металлическим частям оборудования с помощью болтового соединения. По окончании монтажа ЗУ составляется акт скрытых работ с указанием привязки ЗУ к стационарным ориентирам. Прибор для измерения сопротивлений заземляющих устройств Ф4103

Слайд 123


Заземление оборудования, находящегося внутри зданий, выполняется присоединением этого оборудования с помощью заземляющих проводников к заземляющей...
Описание слайда:
Заземление оборудования, находящегося внутри зданий, выполняется присоединением этого оборудования с помощью заземляющих проводников к заземляющей шине. Эта шина должна быть соединена с наружным контуром заземления не менее чем двумя заземляющими проводниками в разных точках. Заземление оборудования, находящегося внутри зданий, выполняется присоединением этого оборудования с помощью заземляющих проводников к заземляющей шине. Эта шина должна быть соединена с наружным контуром заземления не менее чем двумя заземляющими проводниками в разных точках. Заземляющая шина крепится непосредственно к стенам зданий и сооружений с помощью дюбелей и строительно-монтажного пистолета. Крепление выполняется на высоте 0,4…0,6 м от уровня пола через 1,5 м. Соединения отдельных полос заземляющей шины выполняются сваркой внахлестку. Длина нахлеста должна быть не менее двойной ширины шины. После монтажа все открыто проложенные элементы ЗУ окрашиваются чередующимися продольными или поперечными полосами желтого и зеленого цвета.

Слайд 124


Комплектные распределительные устройства Распределительные устройства (РУ) на напряжение 6…10 кВ собираются, как правило, из комплектных ячеек полной...
Описание слайда:
Комплектные распределительные устройства Распределительные устройства (РУ) на напряжение 6…10 кВ собираются, как правило, из комплектных ячеек полной заводской готовности. Силовое оборудование ячеек может располагаться на выкатных тележках (ячейки КРУ) или стационарно в сборных камерах одностороннего обслуживания (камеры КСО).

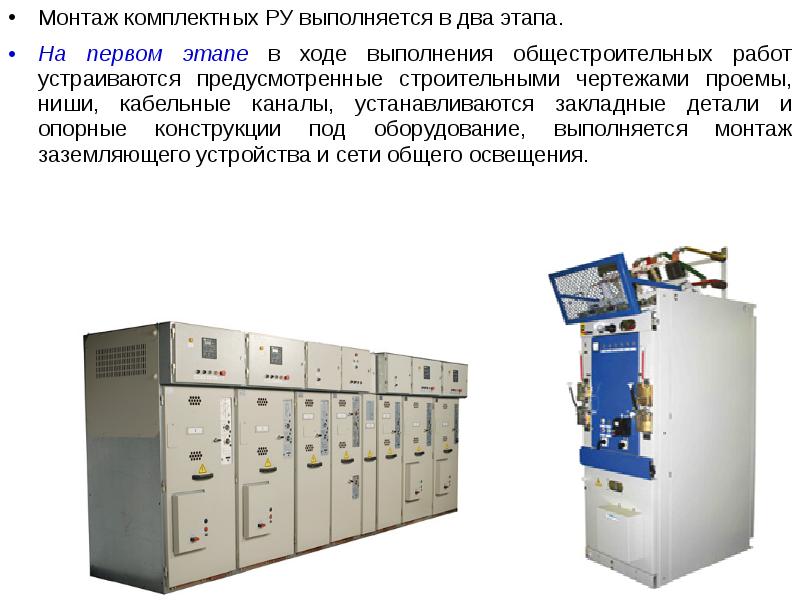

Слайд 125


Монтаж комплектных РУ выполняется в два этапа. Монтаж комплектных РУ выполняется в два этапа. На первом этапе в ходе выполнения общестроительных...
Описание слайда:
Монтаж комплектных РУ выполняется в два этапа. Монтаж комплектных РУ выполняется в два этапа. На первом этапе в ходе выполнения общестроительных работ устраиваются предусмотренные строительными чертежами проемы, ниши, кабельные каналы, устанавливаются закладные детали и опорные конструкции под оборудование, выполняется монтаж заземляющего устройства и сети общего освещения.

Слайд 126

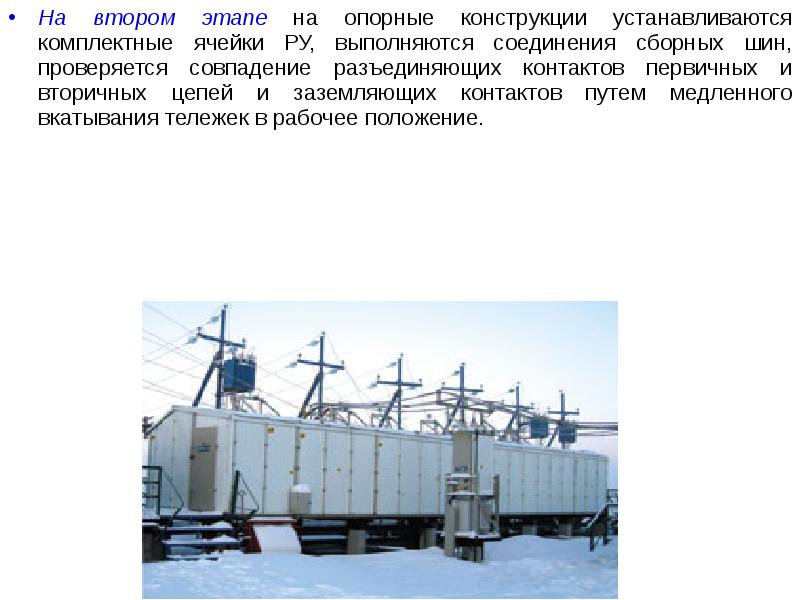

На втором этапе на опорные конструкции устанавливаются комплектные ячейки РУ, выполняются соединения сборных шин, проверяется совпадение...
Описание слайда:
На втором этапе на опорные конструкции устанавливаются комплектные ячейки РУ, выполняются соединения сборных шин, проверяется совпадение разъединяющих контактов первичных и вторичных цепей и заземляющих контактов путем медленного вкатывания тележек в рабочее положение. На втором этапе на опорные конструкции устанавливаются комплектные ячейки РУ, выполняются соединения сборных шин, проверяется совпадение разъединяющих контактов первичных и вторичных цепей и заземляющих контактов путем медленного вкатывания тележек в рабочее положение.

Слайд 127


Прокладку силовых и контрольных кабелей в соответствии с кабельным журналом выполняют после установки ячеек на место. Прокладку силовых и контрольных...
Описание слайда:
Прокладку силовых и контрольных кабелей в соответствии с кабельным журналом выполняют после установки ячеек на место. Прокладку силовых и контрольных кабелей в соответствии с кабельным журналом выполняют после установки ячеек на место. На фазах каждой секции сборных шин РУ предусматривают места для наложения переносного заземления и наносят условный знак заземления. Шины в этих местах зачищают и смазывают тонким слоем технического вазелина. На дверях, выходящих из помещения РУ наружу или в другое помещение, с внешней стороны делают надписи с наименованием РУ и закрепляют предупредительные плакаты.

Слайд 128


У выкатных тележек выполняется проверка механизма доводки и блокировки в рабочем и испытательном положениях. У выкатных тележек выполняется проверка...
Описание слайда:
У выкатных тележек выполняется проверка механизма доводки и блокировки в рабочем и испытательном положениях. У выкатных тележек выполняется проверка механизма доводки и блокировки в рабочем и испытательном положениях. При вкатывании-выкатывании тележек не должно быть перекосов и заеданий. Проверяется действие защитных шторок, обеспечивающих безопасность при производстве ремонтных работ. Проверяется работа механических блокировок.

Слайд 129

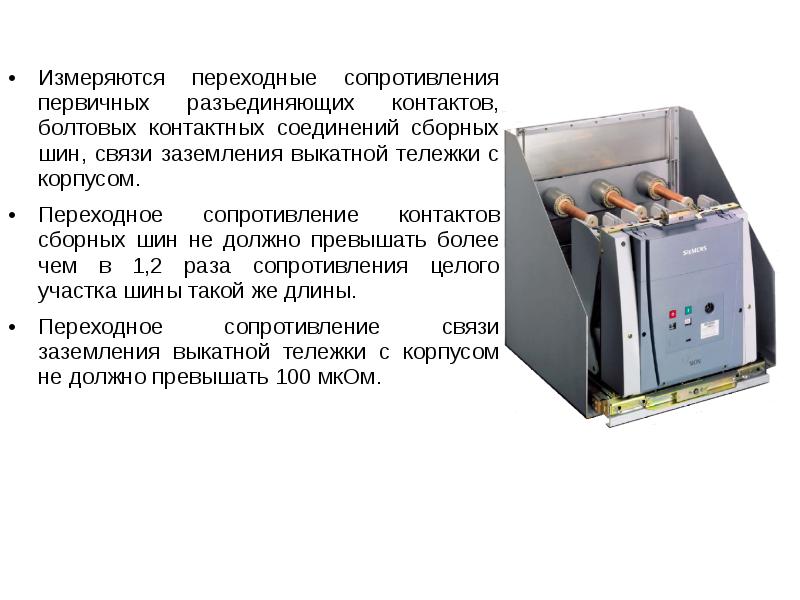

Измеряются переходные сопротивления первичных разъединяющих контактов, болтовых контактных соединений сборных шин, связи заземления выкатной тележки...
Описание слайда:
Измеряются переходные сопротивления первичных разъединяющих контактов, болтовых контактных соединений сборных шин, связи заземления выкатной тележки с корпусом. Измеряются переходные сопротивления первичных разъединяющих контактов, болтовых контактных соединений сборных шин, связи заземления выкатной тележки с корпусом. Переходное сопротивление контактов сборных шин не должно превышать более чем в 1,2 раза сопротивления целого участка шины такой же длины. Переходное сопротивление связи заземления выкатной тележки с корпусом не должно превышать 100 мкОм.

Слайд 130

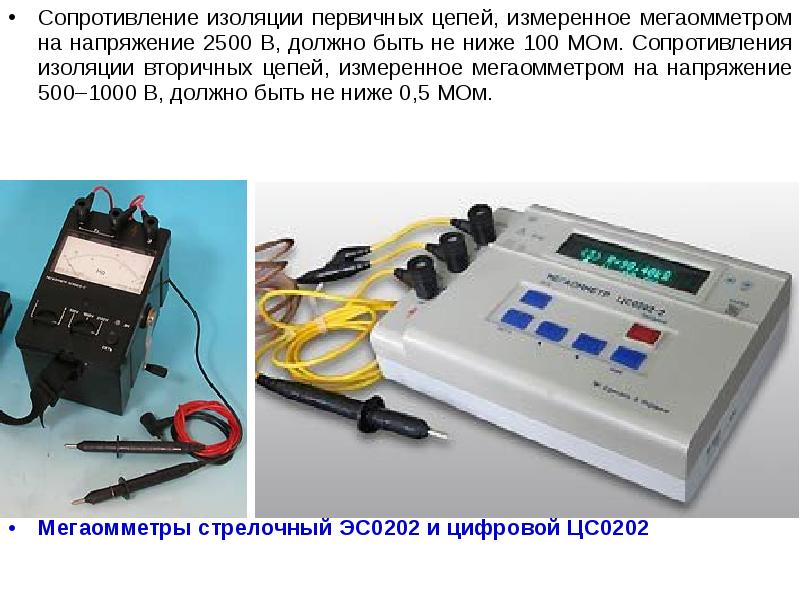

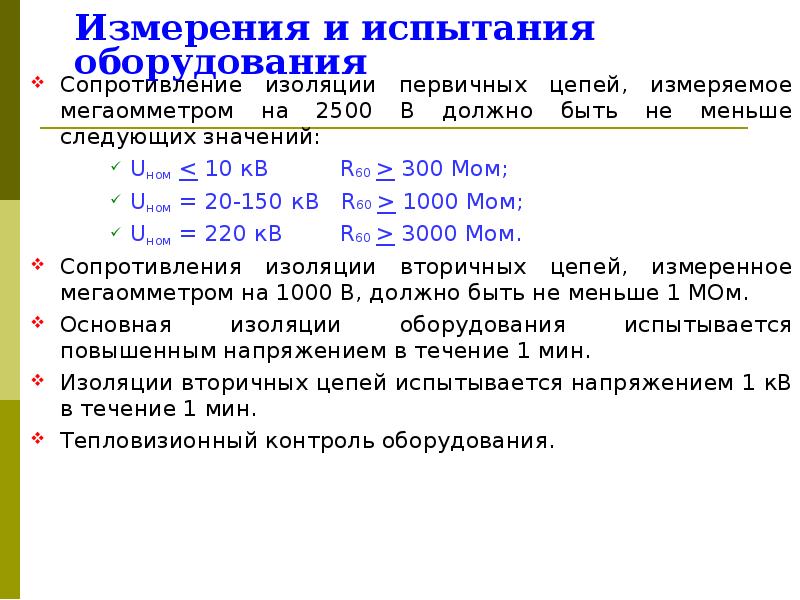

Сопротивление изоляции первичных цепей, измеренное мегаомметром на напряжение 2500 В, должно быть не ниже 100 МОм. Сопротивления изоляции вторичных...
Описание слайда:
Сопротивление изоляции первичных цепей, измеренное мегаомметром на напряжение 2500 В, должно быть не ниже 100 МОм. Сопротивления изоляции вторичных цепей, измеренное мегаомметром на напряжение 500–1000 В, должно быть не ниже 0,5 МОм. Сопротивление изоляции первичных цепей, измеренное мегаомметром на напряжение 2500 В, должно быть не ниже 100 МОм. Сопротивления изоляции вторичных цепей, измеренное мегаомметром на напряжение 500–1000 В, должно быть не ниже 0,5 МОм. Мегаомметры стрелочный ЭС0202 и цифровой ЦС0202

Слайд 131


Испытания изоляции первичных цепей производится повышенным напряжением промышленной частоты в течение 1 мин. Величина испытательного напряжения для...
Описание слайда:
Испытания изоляции первичных цепей производится повышенным напряжением промышленной частоты в течение 1 мин. Величина испытательного напряжения для керамической изоляции РУ-10 кВ составляет 42 кВ; для твердой органической изоляции — 37,8 кВ. Испытания изоляции первичных цепей производится повышенным напряжением промышленной частоты в течение 1 мин. Величина испытательного напряжения для керамической изоляции РУ-10 кВ составляет 42 кВ; для твердой органической изоляции — 37,8 кВ. Испытания изоляции вторичных цепей производится напряжением промышленной частоты 1 кВ в течение 1 мин. Передвижная испытательная высоковольтная лаборатория

Слайд 132

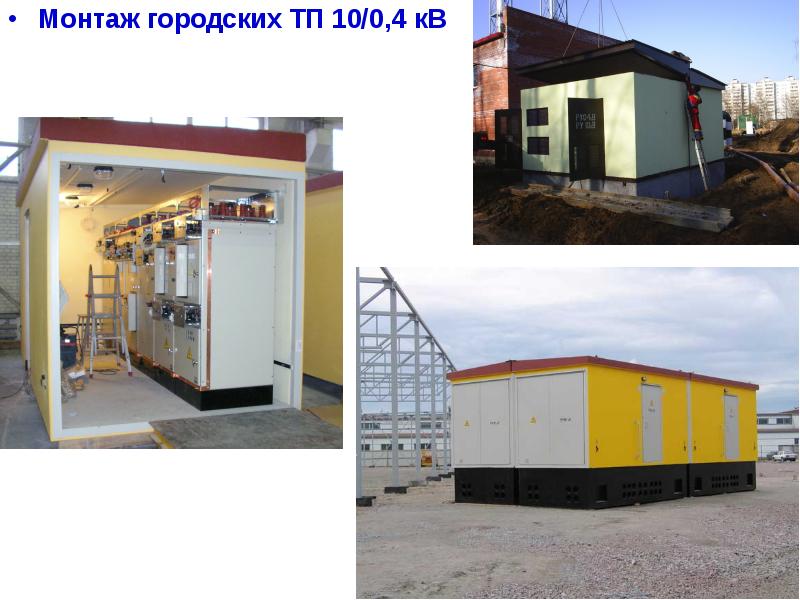

Монтаж городских ТП 10/0,4 кВ Монтаж городских ТП 10/0,4 кВ
Описание слайда:
Монтаж городских ТП 10/0,4 кВ Монтаж городских ТП 10/0,4 кВ

Слайд 133


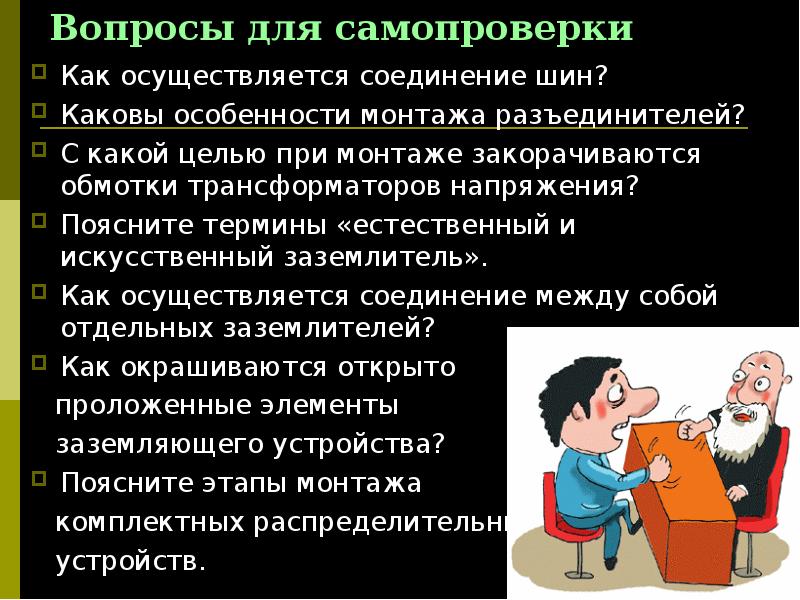

Вопросы для самопроверки Как осуществляется соединение шин? Каковы особенности монтажа разъединителей? С какой целью при монтаже закорачиваются...
Описание слайда:
Вопросы для самопроверки Как осуществляется соединение шин? Каковы особенности монтажа разъединителей? С какой целью при монтаже закорачиваются обмотки трансформаторов напряжения? Поясните термины «естественный и искусственный заземлитель». Как осуществляется соединение между собой отдельных заземлителей? Как окрашиваются открыто проложенные элементы заземляющего устройства? Поясните этапы монтажа комплектных распределительных устройств.

Слайд 134


Раздел 2. Эксплуатация электрооборудования Эксплуатация воздушных линий Эксплуатация кабельных линий Эксплуатация трансформаторов Эксплуатация...
Описание слайда:
Раздел 2. Эксплуатация электрооборудования Эксплуатация воздушных линий Эксплуатация кабельных линий Эксплуатация трансформаторов Эксплуатация оборудования распределительных устройств

Слайд 135


Эксплуатация воздушных линий Осмотры ВЛ. Профилактические измерения и испытания. Определение мест повреждения. Борьба с гололедом. Ремонт ВЛ.
Описание слайда:
Эксплуатация воздушных линий Осмотры ВЛ. Профилактические измерения и испытания. Определение мест повреждения. Борьба с гололедом. Ремонт ВЛ.

Слайд 136


Осмотры ВЛ Осмотр — это обход ВЛ с визуальной проверкой состояния трассы и всех элементов ВЛ. Осмотр ВЛ по всей длине — не реже 1 раза в год....
Описание слайда:
Осмотры ВЛ Осмотр — это обход ВЛ с визуальной проверкой состояния трассы и всех элементов ВЛ. Осмотр ВЛ по всей длине — не реже 1 раза в год. Внеочередные осмотры участков ВЛ должны проводиться при образовании на проводах гололеда, пляске проводов, после стихийных бедствий в зоне ВЛ, после отключения ВЛ релейной защитой и неуспешного АПВ

Слайд 137


Трасса ВЛ При осмотрах ВЛ, проходящих в лесных массивах, обращают внимание на зарастание просек, их ширину и противопожарное состояние. ВЛ с СИП не...
Описание слайда:
Трасса ВЛ При осмотрах ВЛ, проходящих в лесных массивах, обращают внимание на зарастание просек, их ширину и противопожарное состояние. ВЛ с СИП не критичны к состоянию просек.

Слайд 138


Правилами охраны электрических сетей для ВЛ устанавливается охранная зона в виде земельного участка и воздушного прост-ранства, ограниченная мнимыми...
Описание слайда:
Правилами охраны электрических сетей для ВЛ устанавливается охранная зона в виде земельного участка и воздушного прост-ранства, ограниченная мнимыми вертикальными плоскостями, от-стоящими по обе стороны линии от крайних проводов на рас-стоянии: Правилами охраны электрических сетей для ВЛ устанавливается охранная зона в виде земельного участка и воздушного прост-ранства, ограниченная мнимыми вертикальными плоскостями, от-стоящими по обе стороны линии от крайних проводов на рас-стоянии: для линий до 1000 В — 2 м; линий до 20 кВ — 10 м; линий 35 кВ — 15 м; линий 110 кВ — 20 м; линий 220 кВ — 25 м.

Слайд 139

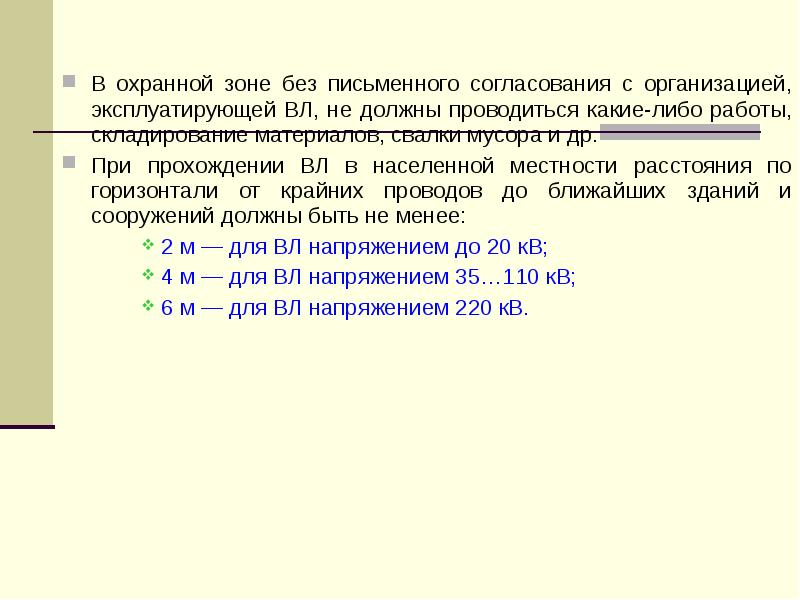

В охранной зоне без письменного согласования с организацией, эксплуатирующей ВЛ, не должны проводиться какие-либо работы, складирование материалов,...
Описание слайда:
В охранной зоне без письменного согласования с организацией, эксплуатирующей ВЛ, не должны проводиться какие-либо работы, складирование материалов, свалки мусора и др. В охранной зоне без письменного согласования с организацией, эксплуатирующей ВЛ, не должны проводиться какие-либо работы, складирование материалов, свалки мусора и др. При прохождении ВЛ в населенной местности расстояния по горизонтали от крайних проводов до ближайших зданий и сооружений должны быть не менее: 2 м — для ВЛ напряжением до 20 кВ; 4 м — для ВЛ напряжением 35…110 кВ; 6 м — для ВЛ напряжением 220 кВ.

Слайд 140


Опоры При осмотре опор обращают внимание на их отклонения от вертикального положения. В местах заглубления опор не должно быть проседания или...
Описание слайда:
Опоры При осмотре опор обращают внимание на их отклонения от вертикального положения. В местах заглубления опор не должно быть проседания или вспучивания грунта. На опорах должны присутствовать их порядковые номера, информационные знаки с указанием ширины охранной зоны, а в населенной местности – предупредительные плакаты безопасности.

Слайд 141


У деревянных опор не должно быть видимого загнивания деревянных частей, следов обгорания или расщепления. У деревянных опор не должно быть видимого...
Описание слайда:
У деревянных опор не должно быть видимого загнивания деревянных частей, следов обгорания или расщепления. У деревянных опор не должно быть видимого загнивания деревянных частей, следов обгорания или расщепления. Внешнее загнивание опор определяется визуально, наличие внутреннего загнивания — путем простукивания древесины молотком в сухую погоду. Звонкий звук указывает на здоровую древесину, глухой — на наличие в ней внутреннего загнивания.

Слайд 142


У металлических опор проверяются сварные швы и болтовые соединения, состояние антикоррозийного покрытия и степень поражения элементов опор коррозией....
Описание слайда:
У металлических опор проверяются сварные швы и болтовые соединения, состояние антикоррозийного покрытия и степень поражения элементов опор коррозией. Не допускается сквозное поражение коррозией металлических элементов опор, появление трещин в металле и сварных швах. У металлических опор проверяются сварные швы и болтовые соединения, состояние антикоррозийного покрытия и степень поражения элементов опор коррозией. Не допускается сквозное поражение коррозией металлических элементов опор, появление трещин в металле и сварных швах.

Слайд 143


У железобетонных опор особое внимание уделяется осмотру железобетонной стойки опоры, в которой не должно быть трещин и других повреждений бетона....
Описание слайда:
У железобетонных опор особое внимание уделяется осмотру железобетонной стойки опоры, в которой не должно быть трещин и других повреждений бетона. Трещины способствуют коррозии арматуры и, следовательно, уменьшению прочности опоры. У железобетонных опор особое внимание уделяется осмотру железобетонной стойки опоры, в которой не должно быть трещин и других повреждений бетона. Трещины способствуют коррозии арматуры и, следовательно, уменьшению прочности опоры.

Слайд 144


Провода и тросы У проводов и тросов не должно быть обрывов и оплавлений отдельных проволок, набросов на провода посторонних предметов. У ВЛ с...
Описание слайда:
Провода и тросы У проводов и тросов не должно быть обрывов и оплавлений отдельных проволок, набросов на провода посторонних предметов. У ВЛ с изолированными проводами проверяется состояние изоляции проводов в местах их соприкосновения с деревьями и отдельными сучьями.

Слайд 145


Изоляторы и арматура Изоляторы ВЛ не должны иметь трещин, ожогов от перекрытия и других видимых повреждений глазури. Изоляторы в гирляндах должны...
Описание слайда:
Изоляторы и арматура Изоляторы ВЛ не должны иметь трещин, ожогов от перекрытия и других видимых повреждений глазури. Изоляторы в гирляндах должны быть чистыми и целыми. У ВЛ со штыревыми изоляторами не должно быть срывов изоляторов со штырей или крючьев, обрыва вязки провода к изолятору. При оценке состояния сцепной арматуры обращают внимание на ее комплектность (наличие всех болтов, гаек, шплинтов, замков), отсутствие трещин, деформации, видимых следов коррозии. На поверхности овальных и опрессованных соединителей не должно быть следов коррозии, трещин и других механических повреждений. Гасители вибрации должны быть на установленном при монтаже месте.

Слайд 146


Трубчатые разрядники и заземляющие устройства У разрядников проверяется направление зоны выхлопа, состояние поверхности разрядника, которая не должна...
Описание слайда:
Трубчатые разрядники и заземляющие устройства У разрядников проверяется направление зоны выхлопа, состояние поверхности разрядника, которая не должна иметь ожогов электрической дугой, трещин, расслоений и глубоких царапин. У заземляющих устройств проверяется состояние (целостность и степень поражения коррозией) заземляющих проводников и их соединений с заземлителями.

Слайд 147


При оценке состояния проводов, изоляторов, арматуры и других элементов ВЛ, расположенных достаточно высоко, целесообразно использовать бинокль. При...
Описание слайда:
При оценке состояния проводов, изоляторов, арматуры и других элементов ВЛ, расположенных достаточно высоко, целесообразно использовать бинокль. При оценке состояния проводов, изоляторов, арматуры и других элементов ВЛ, расположенных достаточно высоко, целесообразно использовать бинокль. Все замеченные при осмотрах дефекты и неисправности ВЛ заносятся в листок осмотра. Все дефекты и неисправности в зависимости от их характера устраняются при ближайшем техническом обслуживании или плановом ремонте ВЛ. Повреждения аварийного характера должны быть устранены немедленно.

Слайд 148


Монтаж и эксплуатация воздушных линий электропередачи, слайд №148
Описание слайда:

Слайд 149


Профилактические измерения и испытания При техническом обслуживании ВЛ периодически проводятся проверки, измерения и испытания, объем и периодичность...
Описание слайда:
Профилактические измерения и испытания При техническом обслуживании ВЛ периодически проводятся проверки, измерения и испытания, объем и периодичность которых регламентируются ПТЭ.

Слайд 150


Опоры Отклонение от вертикального положения металлических, железобетонных и деревянных опор должно быть не более 1:200, 1:150 и 1:100 соответственно....
Описание слайда:
Опоры Отклонение от вертикального положения металлических, железобетонных и деревянных опор должно быть не более 1:200, 1:150 и 1:100 соответственно. Допустимый коррозийный износ поперечного сечения металлических элементов опор не должен превышать 10% от площади первоначального сечения. У стоек железобетонных опор измеряется ширина раскрытия трещин. Трещины шириной до 0,3 мм должны закрашиваться влагостойкой краской; 0,3…0,6 мм — затираться полимерцементным раствором. Стойка деревянной опоры бракуется и подлежит замене при диаметре здоровой части менее: 12 см (ВЛ до 35 кВ); 15 см (35 кВ и выше с проводами сечением до 120 мм2); 18 см (35 кВ и выше с проводами сечением более 120 мм2).

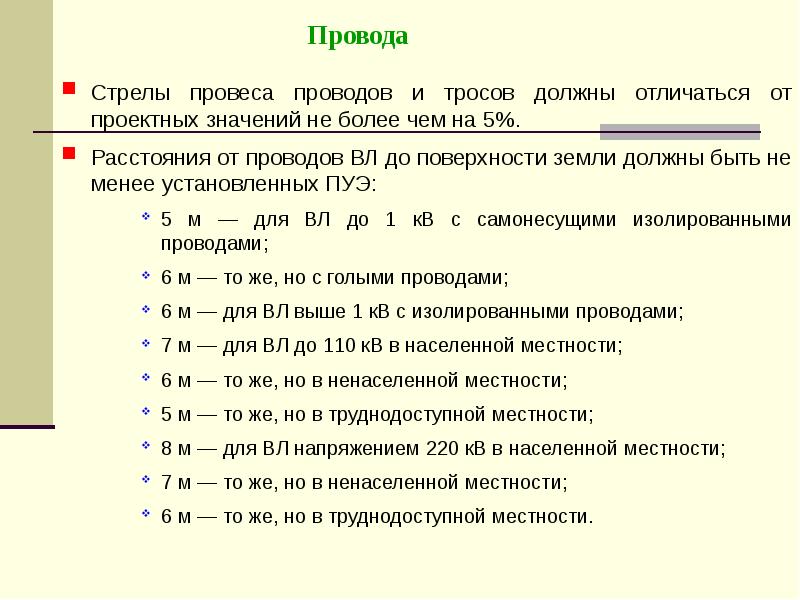

Слайд 151


Провода Стрелы провеса проводов и тросов должны отличаться от проектных значений не более чем на 5%. Расстояния от проводов ВЛ до поверхности земли...
Описание слайда:
Провода Стрелы провеса проводов и тросов должны отличаться от проектных значений не более чем на 5%. Расстояния от проводов ВЛ до поверхности земли должны быть не менее установленных ПУЭ: 5 м — для ВЛ до 1 кВ с самонесущими изолированными проводами; 6 м — то же, но с голыми проводами; 6 м — для ВЛ выше 1 кВ с изолированными проводами; 7 м — для ВЛ до 110 кВ в населенной местности; 6 м — то же, но в ненаселенной местности; 5 м — то же, но в труднодоступной местности; 8 м — для ВЛ напряжением 220 кВ в населенной местности; 7 м — то же, но в ненаселенной местности; 6 м — то же, но в труднодоступной местности.

Слайд 152


Расстояния от проводов ВЛ до различных объектов и сооружений в местах пересечений и сближений ВЛ с этими объектами должны быть не менее установленных...
Описание слайда:
Расстояния от проводов ВЛ до различных объектов и сооружений в местах пересечений и сближений ВЛ с этими объектами должны быть не менее установленных ПУЭ. Расстояния от проводов ВЛ до различных объектов и сооружений в местах пересечений и сближений ВЛ с этими объектами должны быть не менее установленных ПУЭ. При уменьшении площади поперечного сечения проводов вследствие обрыва, истирания или оплавления отдельных проволок более чем на 16% (алюминиевые провода) и более чем на 33% (сталеалюминиевые провода) дефектный участок провода должен быть заменен.

Слайд 153


Изоляторы и арматура Сопротивление одного фарфорового изолятора гирлянды, измеренное мегомметром, должно быть не менее 300 МОм. Измерения могут...
Описание слайда:
Изоляторы и арматура Сопротивление одного фарфорового изолятора гирлянды, измеренное мегомметром, должно быть не менее 300 МОм. Измерения могут выполняться только на отключенной линии. Без отключения линии измеряется распределение напряжения по изоляторам гирлянды. Для этого используется измерительная изолирующая штанга. Напряжения на фарфоровых изоляторах гирлянды составляют от 5 до 20 кВ на одном изоляторе. Наибольшее напряжение приложено к изолятору со стороны провода, а наименьшие напряжения — к изоляторам в середине гирлянды.

Слайд 154

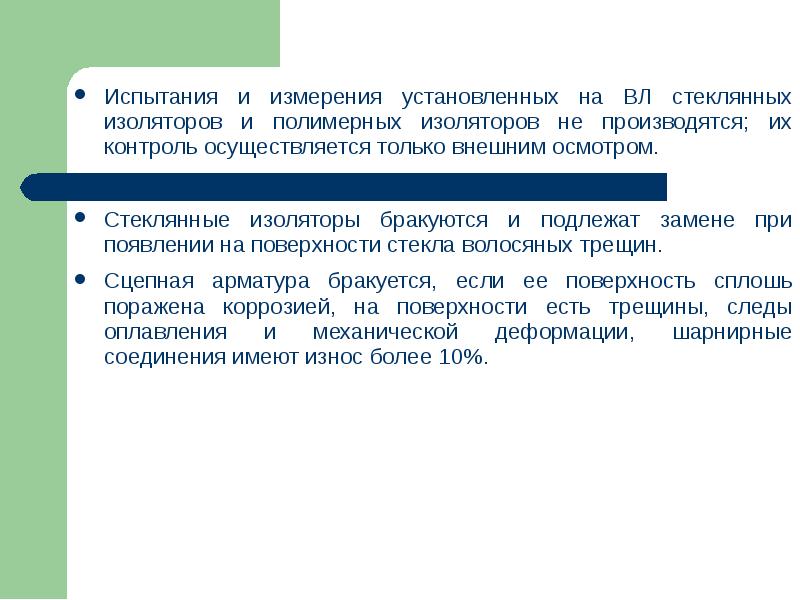

Испытания и измерения установленных на ВЛ стеклянных изоляторов и полимерных изоляторов не производятся; их контроль осуществляется только внешним...
Описание слайда:
Испытания и измерения установленных на ВЛ стеклянных изоляторов и полимерных изоляторов не производятся; их контроль осуществляется только внешним осмотром. Испытания и измерения установленных на ВЛ стеклянных изоляторов и полимерных изоляторов не производятся; их контроль осуществляется только внешним осмотром. Стеклянные изоляторы бракуются и подлежат замене при появлении на поверхности стекла волосяных трещин. Сцепная арматура бракуется, если ее поверхность сплошь поражена коррозией, на поверхности есть трещины, следы оплавления и механической деформации, шарнирные соединения имеют износ более 10%.

Слайд 155


Трубчатые разрядники У разрядников измеряются внешний и внутренний искровые промежутки и диаметр дугогасительного канала. Длина внешнего искрового...
Описание слайда:
Трубчатые разрядники У разрядников измеряются внешний и внутренний искровые промежутки и диаметр дугогасительного канала. Длина внешнего искрового промежутка должна соответствовать проектному значению, длина внутреннего искрового промежутка не должна отличаться от проектного более чем на 5 мм. Диаметр дугогасительного канала не должен превышать начальный диаметр более чем в 1,3…1,5 раза.

Слайд 156


Заземляющие устройства Измерения сопротивлений ЗУ выполняются ежегодно в период наибольшего высыхания грунта. Сопротивления повторных заземлений...
Описание слайда:
Заземляющие устройства Измерения сопротивлений ЗУ выполняются ежегодно в период наибольшего высыхания грунта. Сопротивления повторных заземлений нулевого провода ВЛ напряжением до 1 кВ должны быть не более 30 Ом.

Слайд 157

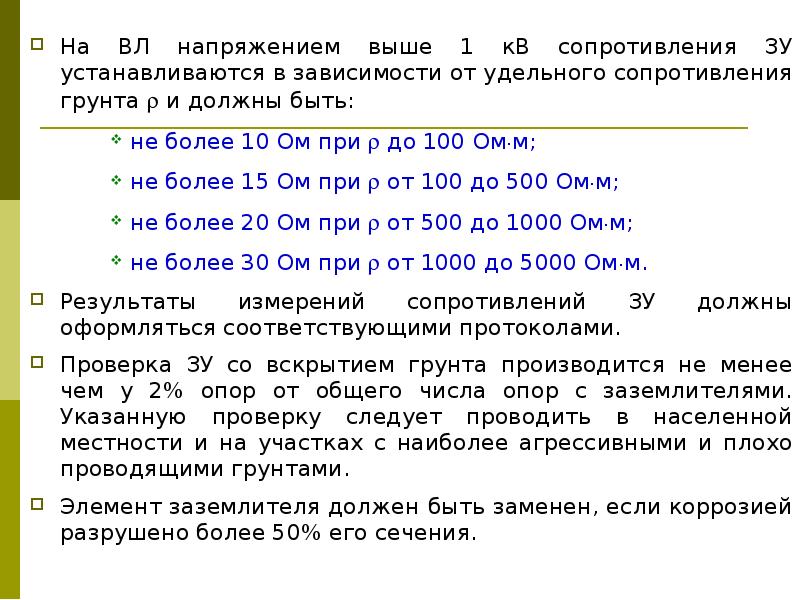

На ВЛ напряжением выше 1 кВ сопротивления ЗУ устанавливаются в зависимости от удельного сопротивления грунта  и должны быть: На ВЛ напряжением выше...
Описание слайда:
На ВЛ напряжением выше 1 кВ сопротивления ЗУ устанавливаются в зависимости от удельного сопротивления грунта  и должны быть: На ВЛ напряжением выше 1 кВ сопротивления ЗУ устанавливаются в зависимости от удельного сопротивления грунта  и должны быть: не более 10 Ом при  до 100 Ом.м; не более 15 Ом при  от 100 до 500 Ом.м; не более 20 Ом при  от 500 до 1000 Ом.м; не более 30 Ом при  от 1000 до 5000 Ом.м. Результаты измерений сопротивлений ЗУ должны оформляться соответствующими протоколами. Проверка ЗУ со вскрытием грунта производится не менее чем у 2% опор от общего числа опор с заземлителями. Указанную проверку следует проводить в населенной местности и на участках с наиболее агрессивными и плохо проводящими грунтами. Элемент заземлителя должен быть заменен, если коррозией разрушено более 50% его сечения.

Слайд 158


Определение места повреждения В практической эксплуатации всегда имеют место случайные повреждения ВЛ: однофазные и многофазные замыкания, обрывы...
Описание слайда:
Определение места повреждения В практической эксплуатации всегда имеют место случайные повреждения ВЛ: однофазные и многофазные замыкания, обрывы проводов и другие повреждения. Одной из важных задач эксплуатации ВЛ является быстрое определение места повреждения и проведение ремонтно-восстановительных работ.

Слайд 159

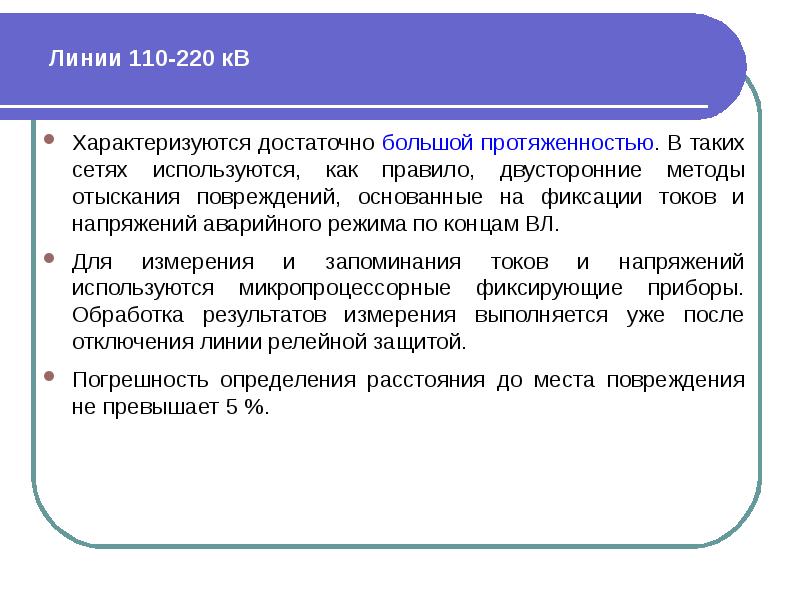

Линии 110-220 кВ Характеризуются достаточно большой протяженностью. В таких сетях используются, как правило, двусторонние методы отыскания...
Описание слайда:
Линии 110-220 кВ Характеризуются достаточно большой протяженностью. В таких сетях используются, как правило, двусторонние методы отыскания повреждений, основанные на фиксации токов и напряжений аварийного режима по концам ВЛ. Для измерения и запоминания токов и напряжений используются микропроцессорные фиксирующие приборы. Обработка результатов измерения выполняется уже после отключения линии релейной защитой. Погрешность определения расстояния до места повреждения не превышает 5 %.

Слайд 160


Параметры аварийного режима связаны соотношениями Параметры аварийного режима связаны соотношениями U1+I1zx=Ux; U2+I2(z-zx)=Ux, где U1, U2 и Ux —...
Описание слайда:
Параметры аварийного режима связаны соотношениями Параметры аварийного режима связаны соотношениями U1+I1zx=Ux; U2+I2(z-zx)=Ux, где U1, U2 и Ux — напряжения по концам линии и в месте повреждения; I1, I2 — токи по концам линии; z, zx — сопротивления линии и участка до места повреждения.

Слайд 161

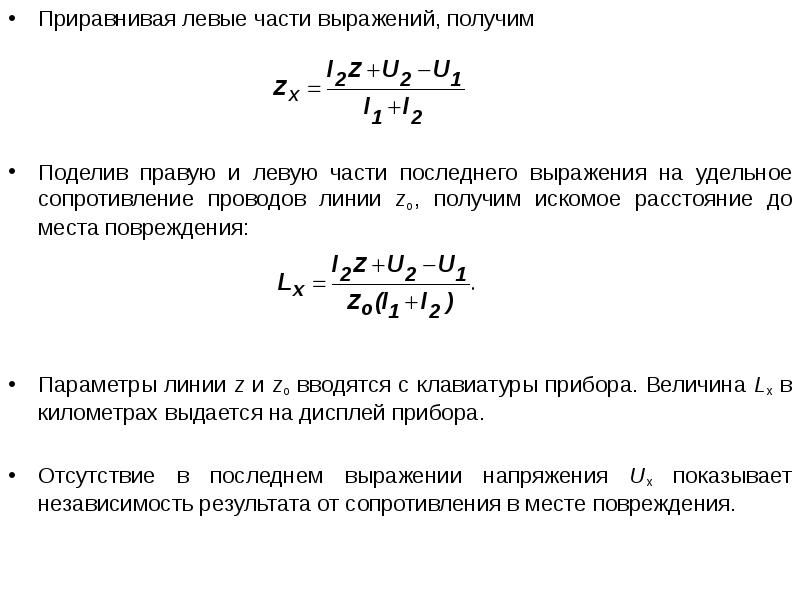

Приравнивая левые части выражений, получим Приравнивая левые части выражений, получим Поделив правую и левую части последнего выражения на удельное...
Описание слайда:
Приравнивая левые части выражений, получим Приравнивая левые части выражений, получим Поделив правую и левую части последнего выражения на удельное сопротивление проводов линии zо, получим искомое расстояние до места повреждения: Параметры линии z и zo вводятся с клавиатуры прибора. Величина Lx в километрах выдается на дисплей прибора. Отсутствие в последнем выражении напряжения Ux показывает независимость результата от сопротивления в месте повреждения.

Слайд 162


Сети 6-35 кВ, многофазные замыкания Существенной особенностью сетей 6…35 кВ является их разветвленность. После отключения короткого замыкания...
Описание слайда:
Сети 6-35 кВ, многофазные замыкания Существенной особенностью сетей 6…35 кВ является их разветвленность. После отключения короткого замыкания выключателем Q возникает задача определения аварийного участка разветвленной сети. Для ориентирования при поиске места повреждения в местах разветвления сети устанавливаются указатели поврежденного направления 1, 2 и 3, фиксирующие факт протекания тока короткого замыкания.

Слайд 163


Сети 6-35 кВ, однофазные замыкания Сети такого напряжения работают с изолированной нейтралью. В этих сетях ток однофазного замыкания на землю имеет...
Описание слайда:
Сети 6-35 кВ, однофазные замыкания Сети такого напряжения работают с изолированной нейтралью. В этих сетях ток однофазного замыкания на землю имеет емкостной характер, а по величине значительно меньше тока нагрузки. Отыскание места однофазных замыканий на землю осуществляется с помощью переносных приборов, измеряющих вблизи ВЛ уровень магнитного поля токов нулевой последовательности.

Слайд 164


Принцип определения места замыкания на землю в разветвленной сети иллюстрируется схемой (см. рис.), состоящей из линий W1, W2, W3 и W4. Принцип...
Описание слайда:
Принцип определения места замыкания на землю в разветвленной сети иллюстрируется схемой (см. рис.), состоящей из линий W1, W2, W3 и W4. Принцип определения места замыкания на землю в разветвленной сети иллюстрируется схемой (см. рис.), состоящей из линий W1, W2, W3 и W4. При замыкании на землю в точке К через место повреждения протекают емкостные токи нулевой последовательности, замыкающиеся через распределенные емкости линий, представленные на рис. сосредоточенными емкостями С1, С2, C3, C4 и С4’. Распределение этих токов в линиях сети показано на рис. эпюрами токов.

Слайд 165

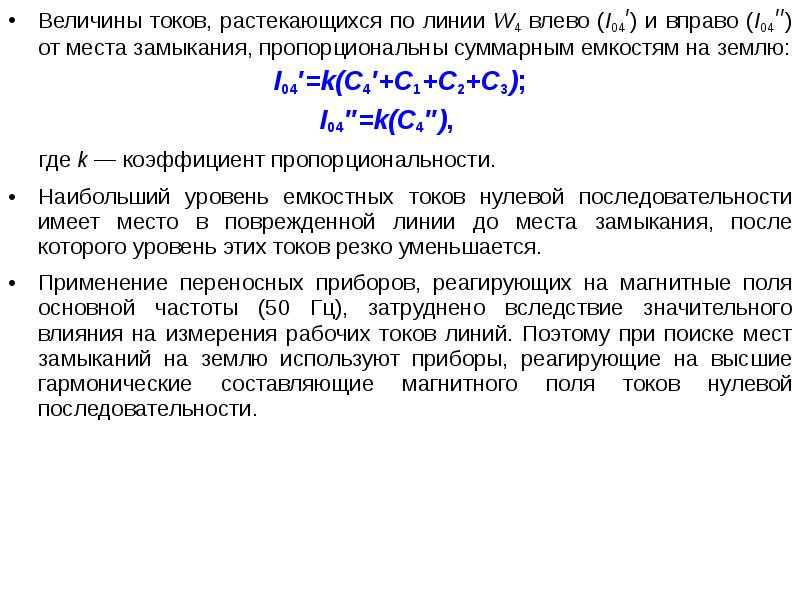

Величины токов, растекающихся по линии W4 влево (I04′) и вправо (I04′′) от места замыкания, пропорциональны суммарным емкостям на землю: Величины...
Описание слайда:
Величины токов, растекающихся по линии W4 влево (I04′) и вправо (I04′′) от места замыкания, пропорциональны суммарным емкостям на землю: Величины токов, растекающихся по линии W4 влево (I04′) и вправо (I04′′) от места замыкания, пропорциональны суммарным емкостям на землю: I04′=k(C4′+C1+C2+C3); I04′′=k(C4′′), где k — коэффициент пропорциональности. Наибольший уровень емкостных токов нулевой последовательности имеет место в поврежденной линии до места замыкания, после которого уровень этих токов резко уменьшается. Применение переносных приборов, реагирующих на магнитные поля основной частоты (50 Гц), затруднено вследствие значительного влияния на измерения рабочих токов линий. Поэтому при поиске мест замыканий на землю используют приборы, реагирующие на высшие гармонические составляющие магнитного поля токов нулевой последовательности.

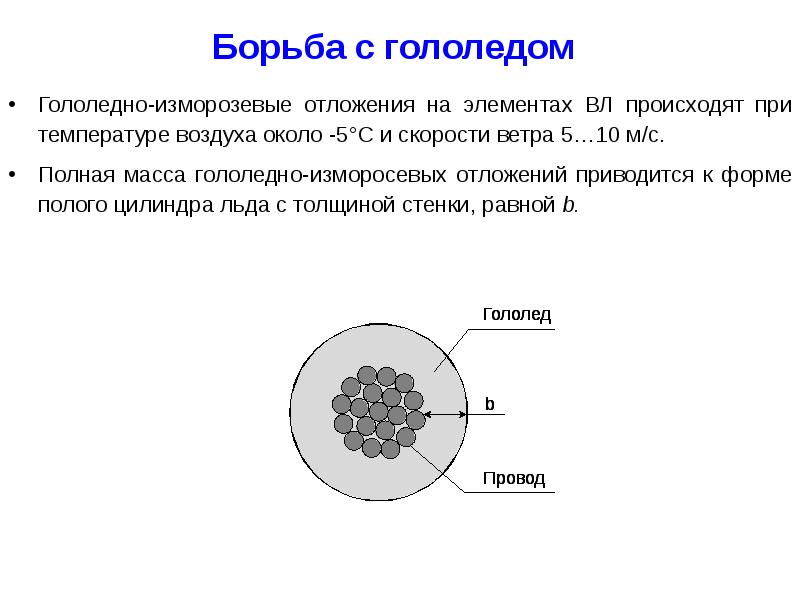

Слайд 166


Борьба с гололедом Гололедно-изморозевые отложения на элементах ВЛ происходят при температуре воздуха около -5°С и скорости ветра 5…10 м/с. Полная...
Описание слайда:
Борьба с гололедом Гололедно-изморозевые отложения на элементах ВЛ происходят при температуре воздуха около -5°С и скорости ветра 5…10 м/с. Полная масса гололедно-изморосевых отложений приводится к форме полого цилиндра льда с толщиной стенки, равной b.

Слайд 167


Гололед обуславливает дополнительные механические нагрузки на все элементы ВЛ. При значительных гололедных отложениях возможны обрывы проводов,...
Описание слайда:
Гололед обуславливает дополнительные механические нагрузки на все элементы ВЛ. При значительных гололедных отложениях возможны обрывы проводов, тросов, разрушения арматуры, изоляторов и даже опор ВЛ. Гололед обуславливает дополнительные механические нагрузки на все элементы ВЛ. При значительных гололедных отложениях возможны обрывы проводов, тросов, разрушения арматуры, изоляторов и даже опор ВЛ. Гололед на воздушных линиях электропередачи

Слайд 168

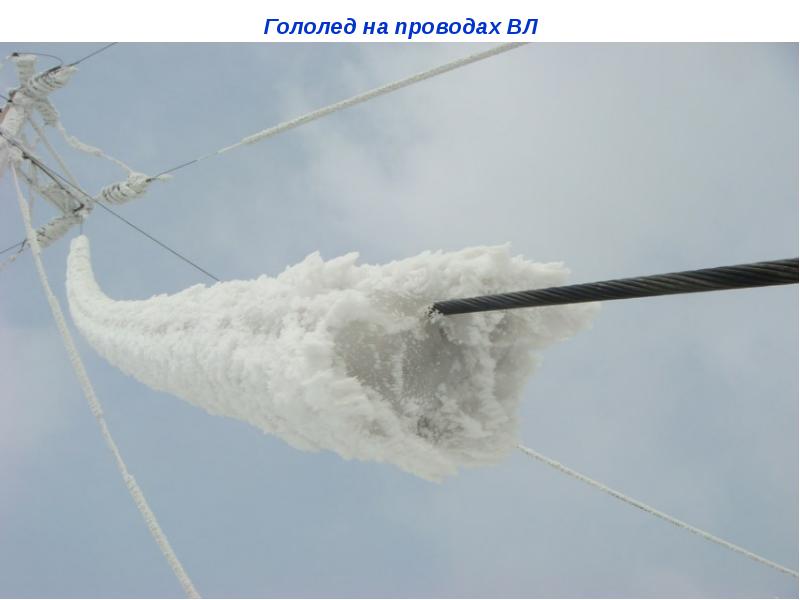

Гололед на проводах ВЛ
Описание слайда:
Гололед на проводах ВЛ

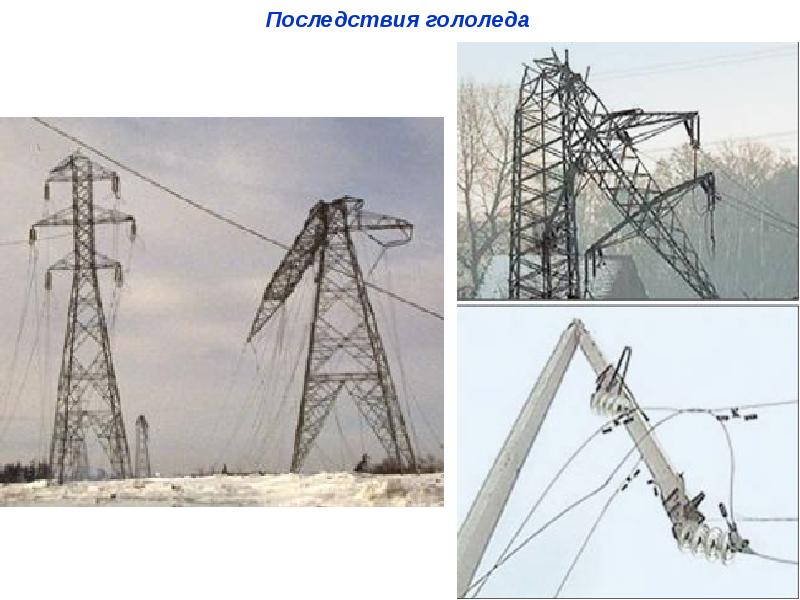

Слайд 169


Последствия гололеда
Описание слайда:
Последствия гололеда

Слайд 170


По толщине стенки гололеда при повторяемости 1 раз в 25 лет территория страны делится на 8 районов: По толщине стенки гололеда при повторяемости 1...
Описание слайда:
По толщине стенки гололеда при повторяемости 1 раз в 25 лет территория страны делится на 8 районов: По толщине стенки гололеда при повторяемости 1 раз в 25 лет территория страны делится на 8 районов: I район b =10 мм; II район b =15 мм; III район b =20 мм; IV район b =25 мм; V район b =30 мм; VI район b =35 мм; VII район b =40 мм; особый b ≥45 мм. Карты районирования страны по гололеду приводятся в ПУЭ

Слайд 171


Основным методом борьбы с гололедом при эксплуатации протяженных ВЛ является его плавка за счет нагревания проводов протекающим по ним током...
Описание слайда:
Основным методом борьбы с гололедом при эксплуатации протяженных ВЛ является его плавка за счет нагревания проводов протекающим по ним током искусственного КЗ (трехфазного, однофазного) при пониженном напряжении. Основным методом борьбы с гололедом при эксплуатации протяженных ВЛ является его плавка за счет нагревания проводов протекающим по ним током искусственного КЗ (трехфазного, однофазного) при пониженном напряжении. Напряжение и мощность источника для плавки гололеда выбираются таким образом, чтобы обеспечить протекание по проводам ВЛ тока в 1,5…2 раза превышающего длительно допустимый ток Iдоп, приводимый в справочных данных для температуры воздуха 25°С. Превышение током плавки допустимого длительного тока оправдано кратковременностью процесса плавки (~ 1 час), а также более интенсивным охлаждением провода в зимний период.

Слайд 172


Схема плавки гололеда переменным током Линия на одном конце замыкается. С другого конца подается напряжение от шин 6–10 кВ подстанции или отдельного...
Описание слайда:
Схема плавки гололеда переменным током Линия на одном конце замыкается. С другого конца подается напряжение от шин 6–10 кВ подстанции или отдельного трансформатора. Применяется для линий напряжением до 110 кВ с проводами небольшого сечения.

Слайд 173


Схема плавки гололеда выпрямленным током Выпрямитель UZ подключается к шинам 6–10 кВ подстанции или отдельному трансформатору. Используются две схемы...
Описание слайда:
Схема плавки гололеда выпрямленным током Выпрямитель UZ подключается к шинам 6–10 кВ подстанции или отдельному трансформатору. Используются две схемы плавки гололеда выпрямленным током: «фаза — фаза» и «фаза — две фазы». Применяется для линий напряжением 220 кВ и выше с проводами сечением 240 мм2 и более.

Слайд 174


Ремонт воздушных линий При ремонтах ВЛ выполняется комплекс мероприятий, направленных на поддержание или восстановление первоначальных...
Описание слайда:
Ремонт воздушных линий При ремонтах ВЛ выполняется комплекс мероприятий, направленных на поддержание или восстановление первоначальных эксплуатационных характеристик ВЛ. Для ВЛ напряжением до 10 кВ структура ремонтного цикла предствляет собой чередование текущего и капитального ремонтов: Т-К-Т-К... Продолжительность ремонтного цикла для ВЛ на деревянных опорах составляет 5 лет, на железобетонных опорах — 10 лет. Для ВЛ напряжением 35 кВ и выше предусматриваются только капитальные ремонты с периодичностью: не реже 1 раза в 5 лет для ВЛ на деревянных опорах; не реже 1 раза в 10 лет для ВЛ на железобетонных и металлических опорах. Таким образом, при эксплуатации ВЛ используется система планово-предупредительного ремонта (система ППР).

Слайд 175

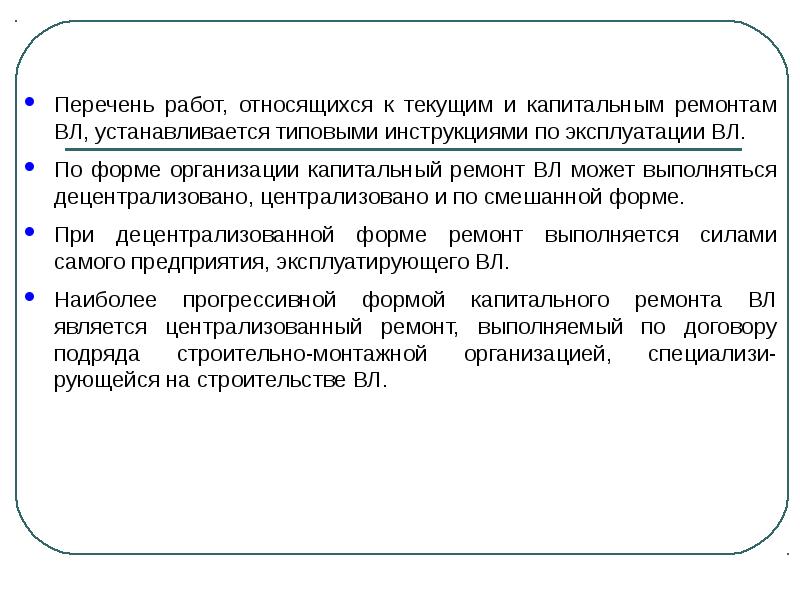

Перечень работ, относящихся к текущим и капитальным ремонтам ВЛ, устанавливается типовыми инструкциями по эксплуатации ВЛ. Перечень работ,...
Описание слайда:
Перечень работ, относящихся к текущим и капитальным ремонтам ВЛ, устанавливается типовыми инструкциями по эксплуатации ВЛ. Перечень работ, относящихся к текущим и капитальным ремонтам ВЛ, устанавливается типовыми инструкциями по эксплуатации ВЛ. По форме организации капитальный ремонт ВЛ может выполняться децентрализовано, централизовано и по смешанной форме. При децентрализованной форме ремонт выполняется силами самого предприятия, эксплуатирующего ВЛ. Наиболее прогрессивной формой капитального ремонта ВЛ является централизованный ремонт, выполняемый по договору подряда строительно-монтажной организацией, специализи-рующейся на строительстве ВЛ.

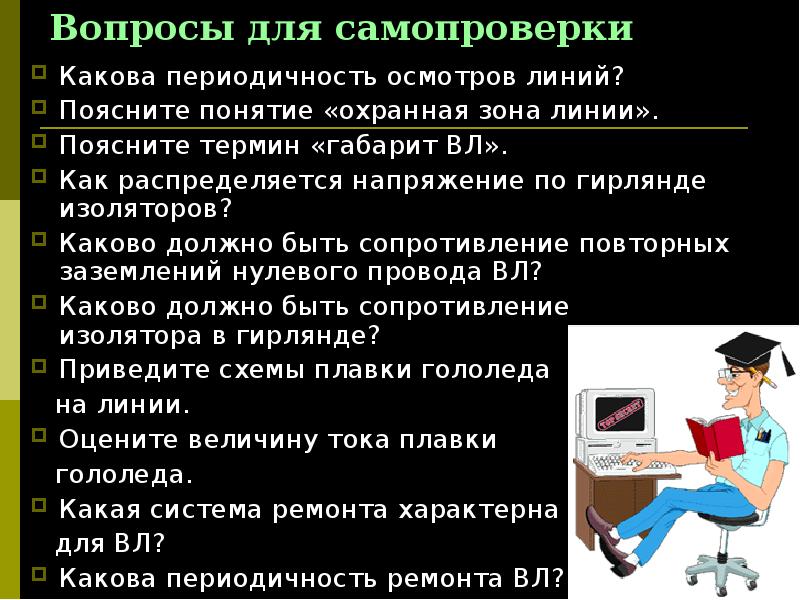

Слайд 176


Вопросы для самопроверки Какова периодичность осмотров линий? Поясните понятие «охранная зона линии». Поясните термин «габарит ВЛ». Как...
Описание слайда:
Вопросы для самопроверки Какова периодичность осмотров линий? Поясните понятие «охранная зона линии». Поясните термин «габарит ВЛ». Как распределяется напряжение по гирлянде изоляторов? Каково должно быть сопротивление повторных заземлений нулевого провода ВЛ? Каково должно быть сопротивление изолятора в гирлянде? Приведите схемы плавки гололеда на линии. Оцените величину тока плавки гололеда. Какая система ремонта характерна для ВЛ? Какова периодичность ремонта ВЛ?

Слайд 177


Эксплуатация кабельных линий Осмотры КЛ. Допустимые нагрузки. Профилактические измерения и испытания. Характеристика методов контроля изоляции....
Описание слайда:
Эксплуатация кабельных линий Осмотры КЛ. Допустимые нагрузки. Профилактические измерения и испытания. Характеристика методов контроля изоляции. Определение мест повреждения. Ремонт КЛ.

Слайд 178

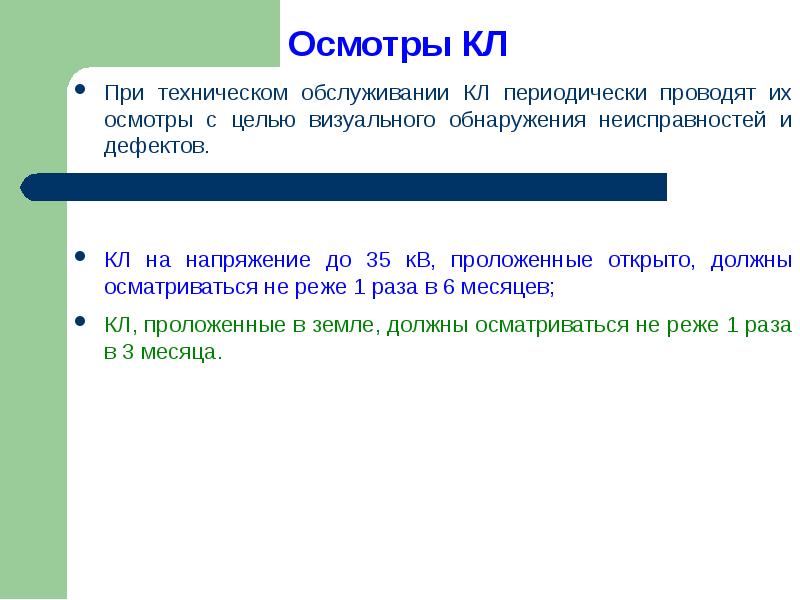

Осмотры КЛ При техническом обслуживании КЛ периодически проводят их осмотры с целью визуального обнаружения неисправностей и дефектов. КЛ на...
Описание слайда:
Осмотры КЛ При техническом обслуживании КЛ периодически проводят их осмотры с целью визуального обнаружения неисправностей и дефектов. КЛ на напряжение до 35 кВ, проложенные открыто, должны осматриваться не реже 1 раза в 6 месяцев; КЛ, проложенные в земле, должны осматриваться не реже 1 раза в 3 месяца.

Слайд 179


При осмотрах трасс КЛ, проложенных в земле, проверяется наличие знаков привязки линии к постоянным ориентирам (или пикетов на незастроенной...
Описание слайда:
При осмотрах трасс КЛ, проложенных в земле, проверяется наличие знаков привязки линии к постоянным ориентирам (или пикетов на незастроенной территории), обозначающих трассу. При осмотрах трасс КЛ, проложенных в земле, проверяется наличие знаков привязки линии к постоянным ориентирам (или пикетов на незастроенной территории), обозначающих трассу. На трассе КЛ не должно быть вспучивания или проседания грунта, не должно производиться каких-либо работ, раскопок, складирования строительных материалов, свалок мусора. Правилами охраны электрических сетей для КЛ, проложенной в земле, устанавливается охранная зона в размере 1 м с каждой стороны от крайних кабелей. Любые работы в охранной зоне КЛ должны выполняться с разрешения и под наблюдением организации, эксплуатирующей КЛ. В местах выхода кабеля из земли, например на стену здания или опору ВЛ, должна быть защита кабеля от механических повреждений.

Слайд 180


Осмотры КЛ, проложенных в кабельных сооружениях, должны проводить два человека. В первую очередь проверяется с помощью газоанализатора отсутствие в...
Описание слайда:
Осмотры КЛ, проложенных в кабельных сооружениях, должны проводить два человека. В первую очередь проверяется с помощью газоанализатора отсутствие в кабельных сооружениях газов, состояние освещения и вентиляции. Осмотры КЛ, проложенных в кабельных сооружениях, должны проводить два человека. В первую очередь проверяется с помощью газоанализатора отсутствие в кабельных сооружениях газов, состояние освещения и вентиляции. Проверяется общее состояние кабельных сооружений, наличие средств пожаротушения, отсутствие посторонних предметов. Все металлические конструкции кабельных сооружений должны быть покрыты негорючим антикоррозийным составом. Кабельные туннели должны быть оборудованы средствами для отвода ливневых и почвенных вод. Эти средства должны находиться в исправном состоянии. По температуре внутри кабельных сооружений косвенно контролируется тепловой режим кабелей. Температура воздуха внутри сооружений должна превышать температуру наружного воздуха не более чем на 10°С.

Слайд 181


На открыто проложенных кабелях должны быть стойкие к воздействию окружающей среды бирки, где указываются: марка и сечение кабеля, напряжение и...
Описание слайда:
На открыто проложенных кабелях должны быть стойкие к воздействию окружающей среды бирки, где указываются: марка и сечение кабеля, напряжение и обозначение линии. На бирках муфт указываются номер муфты и дата монтажа. На открыто проложенных кабелях должны быть стойкие к воздействию окружающей среды бирки, где указываются: марка и сечение кабеля, напряжение и обозначение линии. На бирках муфт указываются номер муфты и дата монтажа. Проверяется состояние антикоррозийного покрова металлических оболочек кабелей, расстояния между кабелями, состояние соединительных и концевых кабельных муфт. Все замеченные при осмотрах дефекты и неисправности КЛ заносятся в листок осмотра. Эти дефекты и неисправности в зависимости от их характера устраняются при текущем техническом обслуживании. Повреждения аварийного характера должны быть устранены немедленно.

Слайд 182


Допустимые нагрузки Допустимая нагрузка КЛ определяется длительно допустимой температурой жилы доп. Для кабелей с бумажной пропитанной изоляцией...
Описание слайда:
Допустимые нагрузки Допустимая нагрузка КЛ определяется длительно допустимой температурой жилы доп. Для кабелей с бумажной пропитанной изоляцией величина доп зависит от номинального напряжения: Uном до 3 кВ доп=80°С; Uном = 6 кВ доп=65°С; Uном = 10 кВ доп=60°С; Uном = 35 кВ доп=50°С. Для кабелей с изоляцией: из полиэтилена (поливинилхлорида) доп=70°С; из сшитого полиэтилена (СПЭ) доп=90°С; с резиновой изоляцией доп=65°С.

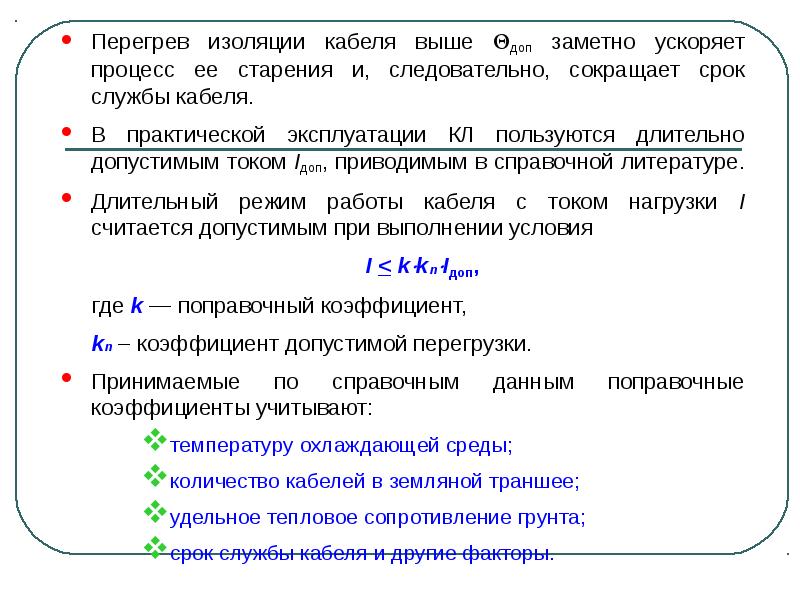

Слайд 183


Перегрев изоляции кабеля выше доп заметно ускоряет процесс ее старения и, следовательно, сокращает срок службы кабеля. Перегрев изоляции кабеля выше...
Описание слайда:
Перегрев изоляции кабеля выше доп заметно ускоряет процесс ее старения и, следовательно, сокращает срок службы кабеля. Перегрев изоляции кабеля выше доп заметно ускоряет процесс ее старения и, следовательно, сокращает срок службы кабеля. В практической эксплуатации КЛ пользуются длительно допустимым током Iдоп, приводимым в справочной литературе. Длительный режим работы кабеля с током нагрузки I считается допустимым при выполнении условия I

Слайд 184


Допустимые перегрузки кабелей напряжением до 10 кВ: Допустимые перегрузки кабелей напряжением до 10 кВ: kп =1,3 для кабелей с бумажной изоляцией; kп...
Описание слайда:
Допустимые перегрузки кабелей напряжением до 10 кВ: Допустимые перегрузки кабелей напряжением до 10 кВ: kп =1,3 для кабелей с бумажной изоляцией; kп =1,15 для кабелей с изоляцией из полиэтилена и поливинилхлорида; kп =1,18 для кабелей с резиновой изоляцией; kп =1,23 для СПЭ-кабелей (в земле) и kп =1,27 (в воздухе); для кабелей со всеми видами изоляции, находящихся в эксплуатации более 15 лет, перегрузки должны быть снижены до 10%. Указанные перегрузки допускаются продолжительностью не более 6 часов в сутки в течение 5 суток. Суммарная продолжительность перегрузки в год не должна превышать 100 ч. Для кабелей напряжением 20-35 кВ с бумажной изоляцией перегрузки не допускаются.

Слайд 185

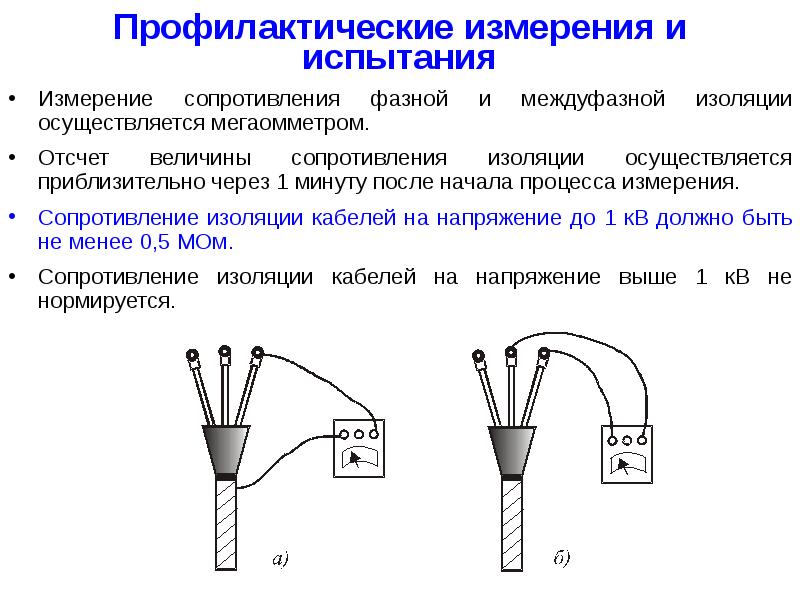

Профилактические измерения и испытания Измерение сопротивления фазной и междуфазной изоляции осуществляется мегаомметром. Отсчет величины...
Описание слайда:
Профилактические измерения и испытания Измерение сопротивления фазной и междуфазной изоляции осуществляется мегаомметром. Отсчет величины сопротивления изоляции осуществляется приблизительно через 1 минуту после начала процесса измерения. Сопротивление изоляции кабелей на напряжение до 1 кВ должно быть не менее 0,5 МОм. Сопротивление изоляции кабелей на напряжение выше 1 кВ не нормируется.

Слайд 186

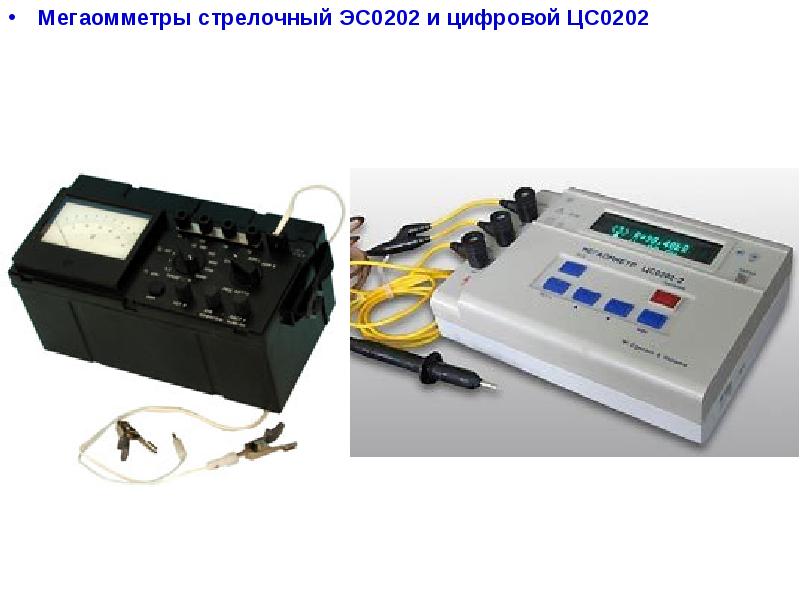

Мегаомметры стрелочный ЭС0202 и цифровой ЦС0202 Мегаомметры стрелочный ЭС0202 и цифровой ЦС0202
Описание слайда:
Мегаомметры стрелочный ЭС0202 и цифровой ЦС0202 Мегаомметры стрелочный ЭС0202 и цифровой ЦС0202

Слайд 187


Испытание изоляции повышенным выпрямленным напряжением. Испытание изоляции повышенным выпрямленным напряжением. Величина испытательного напряжения...
Описание слайда:
Испытание изоляции повышенным выпрямленным напряжением. Испытание изоляции повышенным выпрямленным напряжением. Величина испытательного напряжения Uисп и длительность его приложения t зависят от вида кабельной изоляции и номинального напряжения Uном Передвижная высоковольтная лаборатория

Слайд 188


Испытательное напряжение прикладывается поочередно к каждой жиле кабеля, при этом две другие жилы кабеля и металлическая оболочка (экран) должны быть...
Описание слайда:
Испытательное напряжение прикладывается поочередно к каждой жиле кабеля, при этом две другие жилы кабеля и металлическая оболочка (экран) должны быть заземлены. Испытательное напряжение прикладывается поочередно к каждой жиле кабеля, при этом две другие жилы кабеля и металлическая оболочка (экран) должны быть заземлены. Испытательное напряжение поднимается плавно со скоростью 1…2 кВ/c до требуемого значения и поддерживается неизменным в течение заданного времени. При проведении испытаний измеряются токи утечки и их несимметрия по фазам. Изоляция кабеля считается удовлетворительной, если не произошло ее пробоя, а токи утечки и коэффициент несимметрии этих токов по фазам не превысили значений, регламентируемых ПТЭ.

Слайд 189


У кабелей с пластмассовой защитной оболочкой (шлангом) дополнительным испытаниям повышенным выпрямленным напряжением подвергается защитная оболочка....
Описание слайда:
У кабелей с пластмассовой защитной оболочкой (шлангом) дополнительным испытаниям повышенным выпрямленным напряжением подвергается защитная оболочка. У кабелей с пластмассовой защитной оболочкой (шлангом) дополнительным испытаниям повышенным выпрямленным напряжением подвергается защитная оболочка. Испытательное выпрямленное напряжение — 10 кВ в течение 1 мин подается между металлической оболочкой (экраном) и землей. У одножильных кабелей, собранных в трехфазную группу, измеряется токораспределение по фазам. Неравномерность распределения токов по фазам должна быть не более 10%.

Слайд 190

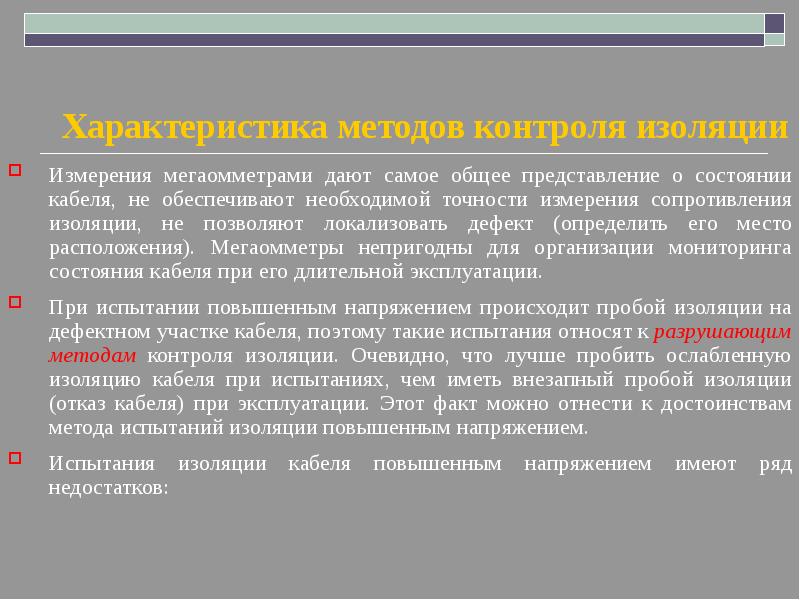

Характеристика методов контроля изоляции Измерения мегаомметрами дают самое общее представление о состоянии кабеля, не обеспечивают необходимой...
Описание слайда:
Характеристика методов контроля изоляции Измерения мегаомметрами дают самое общее представление о состоянии кабеля, не обеспечивают необходимой точности измерения сопротивления изоляции, не позволяют локализовать дефект (определить его место расположения). Мегаомметры непригодны для организации мониторинга состояния кабеля при его длительной эксплуатации. При испытании повышенным напряжением происходит пробой изоляции на дефектном участке кабеля, поэтому такие испытания относят к разрушающим методам контроля изоляции. Очевидно, что лучше пробить ослабленную изоляцию кабеля при испытаниях, чем иметь внезапный пробой изоляции (отказ кабеля) при эксплуатации. Этот факт можно отнести к достоинствам метода испытаний изоляции повышенным напряжением. Испытания изоляции кабеля повышенным напряжением имеют ряд недостатков:

Слайд 191

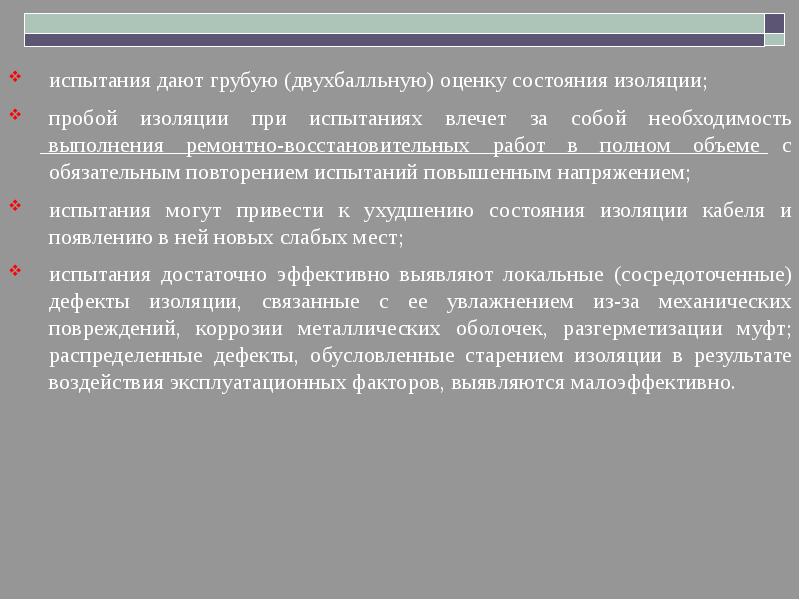

испытания дают грубую (двухбалльную) оценку состояния изоляции; испытания дают грубую (двухбалльную) оценку состояния изоляции; пробой изоляции при...
Описание слайда:
испытания дают грубую (двухбалльную) оценку состояния изоляции; испытания дают грубую (двухбалльную) оценку состояния изоляции; пробой изоляции при испытаниях влечет за собой необходимость выполнения ремонтно-восстановительных работ в полном объеме с обязательным повторением испытаний повышенным напряжением; испытания могут привести к ухудшению состояния изоляции кабеля и появлению в ней новых слабых мест; испытания достаточно эффективно выявляют локальные (сосредоточенные) дефекты изоляции, связанные с ее увлажнением из-за механических повреждений, коррозии металлических оболочек, разгерметизации муфт; распределенные дефекты, обусловленные старением изоляции в результате воздействия эксплуатационных факторов, выявляются малоэффективно.

Слайд 192

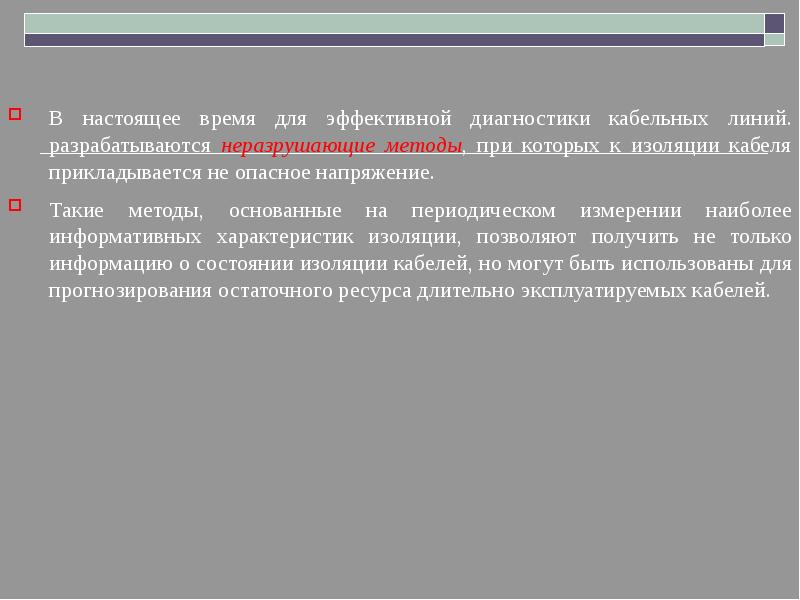

В настоящее время для эффективной диагностики кабельных линий. разрабатываются неразрушающие методы, при которых к изоляции кабеля прикладывается не...
Описание слайда:
В настоящее время для эффективной диагностики кабельных линий. разрабатываются неразрушающие методы, при которых к изоляции кабеля прикладывается не опасное напряжение. В настоящее время для эффективной диагностики кабельных линий. разрабатываются неразрушающие методы, при которых к изоляции кабеля прикладывается не опасное напряжение. Такие методы, основанные на периодическом измерении наиболее информативных характеристик изоляции, позволяют получить не только информацию о состоянии изоляции кабелей, но могут быть использованы для прогнозирования остаточного ресурса длительно эксплуатируемых кабелей.

Слайд 193


Основные требования, предъявляемые к неразрушающим методам диагностики кабелей: Основные требования, предъявляемые к неразрушающим методам...
Описание слайда:
Основные требования, предъявляемые к неразрушающим методам диагностики кабелей: Основные требования, предъявляемые к неразрушающим методам диагностики кабелей: безопасность для изоляции кабелей; электробезопасность проведения диагностики; возможность определения степени развития распределенных дефектов; возможность определения места расположения локальных дефектов; возможность проведения диагностики без отключения кабеля. Указанным требованиям в той или иной степени отвечают следующие методы диагностики изоляции кабелей: регистрация частичных разрядов в изоляции; измерение возвратного напряжения и др.

Слайд 194


Регистрация частичных разрядов Основной причиной старения изоляции являются частичные разряды, то есть такие микроразрядные процессы в изоляции,...
Описание слайда:
Регистрация частичных разрядов Основной причиной старения изоляции являются частичные разряды, то есть такие микроразрядные процессы в изоляции, которые распространяются только на часть изоляционного промежутка. ЧР возникают в ослабленных местах изоляции: в газовых включениях, местах резкого усиления напряженности электрического поля. С течением времени, периодически повторяющиеся ЧР разрушают изоляцию, приводя в конечном итоге к ее пробою. Карта распределения ЧР по длине кабельной линии для трех фаз

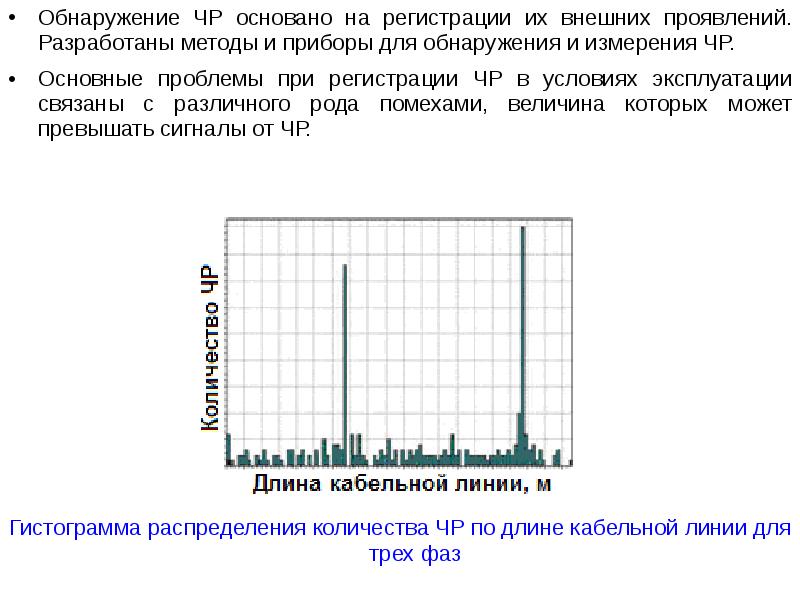

Слайд 195


Обнаружение ЧР основано на регистрации их внешних проявлений. Разработаны методы и приборы для обнаружения и измерения ЧР. Обнаружение ЧР основано на...
Описание слайда:
Обнаружение ЧР основано на регистрации их внешних проявлений. Разработаны методы и приборы для обнаружения и измерения ЧР. Обнаружение ЧР основано на регистрации их внешних проявлений. Разработаны методы и приборы для обнаружения и измерения ЧР. Основные проблемы при регистрации ЧР в условиях эксплуатации связаны с различного рода помехами, величина которых может превышать сигналы от ЧР. Гистограмма распределения количества ЧР по длине кабельной линии для трех фаз

Слайд 196

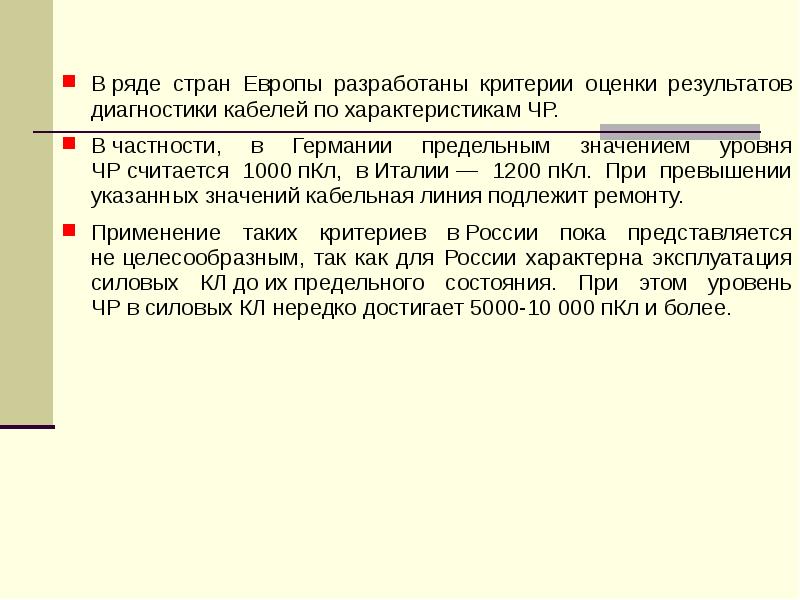

В ряде стран Европы разработаны критерии оценки результатов диагностики кабелей по характеристикам ЧР. В ряде стран Европы разработаны критерии...
Описание слайда:
В ряде стран Европы разработаны критерии оценки результатов диагностики кабелей по характеристикам ЧР. В ряде стран Европы разработаны критерии оценки результатов диагностики кабелей по характеристикам ЧР. В частности, в Германии предельным значением уровня ЧР считается 1000 пКл, в Италии — 1200 пКл. При превышении указанных значений кабельная линия подлежит ремонту. Применение таких критериев в России пока представляется не целесообразным, так как для России характерна эксплуатация силовых КЛ до их предельного состояния. При этом уровень ЧР в силовых КЛ нередко достигает 5000-10 000 пКл и более.

Слайд 197


Измерение возвратного напряжения Появление в кабелях распределенных дефектов изоляции приводит к изменению интенсивности процессов поляризации...
Описание слайда:
Измерение возвратного напряжения Появление в кабелях распределенных дефектов изоляции приводит к изменению интенсивности процессов поляризации (абсорбции) и проводимости. Наиболее информативной временной характеристикой состояния изоляции кабеля является возвратное напряжение, полученное после длительного заряда (не менее 30 минут) и кратковременного разряда (2-5 секунд) емкости кабеля. По кривым возвратного напряжения, характеризующим состояние и степень старения изоляции диагностируемого кабеля, определяются следующие характеристики: максимальная величина возвратного напряжения; время достижения максимальной величины возвратного напряжения; скорость нарастания возвратного напряжения. коэффициент нелинейности – отношение максимальных величин и скоростей нарастания возвратного напряжения при двух значениях зарядного напряжения (2 и 1 кВ).

Слайд 198

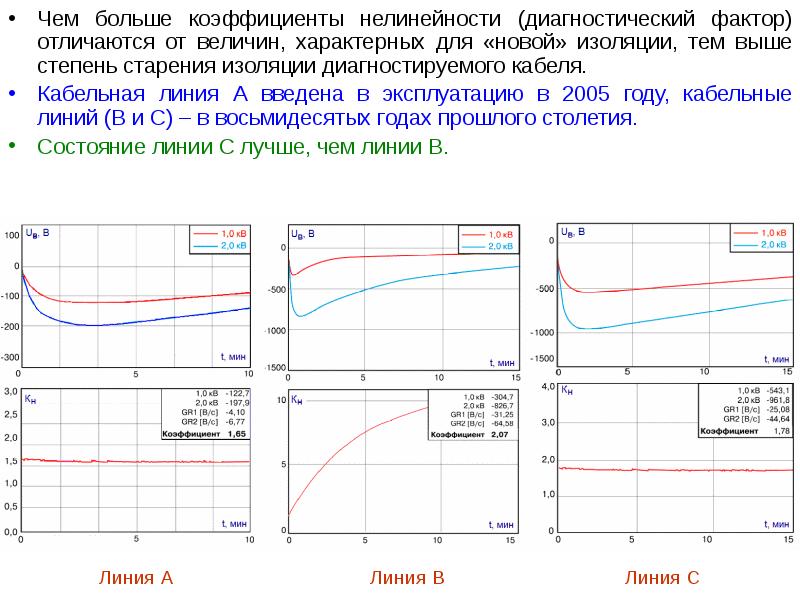

Чем больше коэффициенты нелинейности (диагностический фактор) отличаются от величин, характерных для «новой» изоляции, тем выше степень старения...
Описание слайда:
Чем больше коэффициенты нелинейности (диагностический фактор) отличаются от величин, характерных для «новой» изоляции, тем выше степень старения изоляции диагностируемого кабеля. Чем больше коэффициенты нелинейности (диагностический фактор) отличаются от величин, характерных для «новой» изоляции, тем выше степень старения изоляции диагностируемого кабеля. Кабельная линия А введена в эксплуатацию в 2005 году, кабельные линий (В и С) – в восьмидесятых годах прошлого столетия. Состояние линии С лучше, чем линии В. Линия А Линия В Линия С

Слайд 199


Определение мест повреждения При эксплуатации имеют место повреждения КЛ. Как правило, это пробой изоляции, реже — разрыв фаз. Поврежденный кабель...
Описание слайда:
Определение мест повреждения При эксплуатации имеют место повреждения КЛ. Как правило, это пробой изоляции, реже — разрыв фаз. Поврежденный кабель отсоединяется с обоих концов от оборудования и с помощью мегаомметра определяется характер повреждения: измеряется сопротивление изоляции между каждой фазой и заземленной металлической оболочкой и между каждой парой фаз. Измерения проводят с одного конца кабеля. Фазные жилы другого конца кабеля разомкнуты (для определения замыканий) или замкнуты и заземлены (для определения обрывов. Результаты измерений могут не выявить характер повреждения, поскольку переходное сопротивление в месте повреждения может быть достаточно высоким, в частности, из-за затекания места пробоя изоляции маслоканифольным составом (заплывающий пробой) в кабелях с бумажной пропитанной изоляцией.

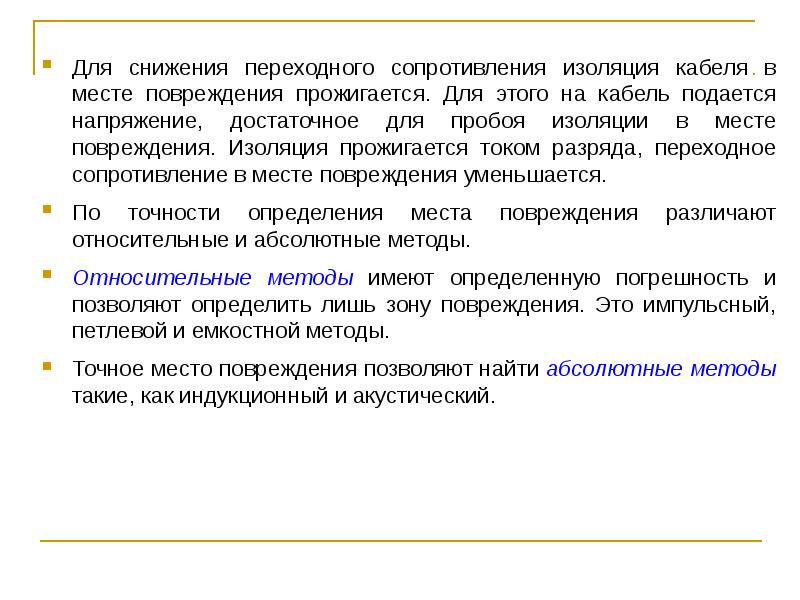

Слайд 200


Для снижения переходного сопротивления изоляция кабеля в месте повреждения прожигается. Для этого на кабель подается напряжение, достаточное для...
Описание слайда:
Для снижения переходного сопротивления изоляция кабеля в месте повреждения прожигается. Для этого на кабель подается напряжение, достаточное для пробоя изоляции в месте повреждения. Изоляция прожигается током разряда, переходное сопротивление в месте повреждения уменьшается. Для снижения переходного сопротивления изоляция кабеля в месте повреждения прожигается. Для этого на кабель подается напряжение, достаточное для пробоя изоляции в месте повреждения. Изоляция прожигается током разряда, переходное сопротивление в месте повреждения уменьшается. По точности определения места повреждения различают относительные и абсолютные методы. Относительные методы имеют определенную погрешность и позволяют определить лишь зону повреждения. Это импульсный, петлевой и емкостной методы. Точное место повреждения позволяют найти абсолютные методы такие, как индукционный и акустический.

Слайд 201


Импульсный метод Определяется зона однофазного или многофазного замыкания, зона обрыва любого количества фазных жил. В поврежденную линию посылается...
Описание слайда:
Импульсный метод Определяется зона однофазного или многофазного замыкания, зона обрыва любого количества фазных жил. В поврежденную линию посылается электрический импульс. По экрану осциллографа, проградуированному в микросекундах, измеряется интервал времени tx между моментом подачи импульса и моментом прихода импульса, отраженного от места повреждения. Поскольку скорость распространения электромагнитных волн в кабелях составляет около 160 м/мкс, расстояние до места повреждения вычисляется как Lx = 80tx, м. Если посланный и отраженный импульс разного знака — повреждение типа замыкание, если одного знака — повреждение типа обрыв.

Слайд 202


Петлевой метод Определяется зона однофазных и двухфазных замыканий на землю. Измеряется омическое сопротивление жил кабеля до места повреждения. На...
Описание слайда:
Петлевой метод Определяется зона однофазных и двухфазных замыканий на землю. Измеряется омическое сопротивление жил кабеля до места повреждения. На одном конце кабеля замыкаются нормальная и поврежденная жилы (образуется петля). Измерения проводятся с другого конца кабеля. Для измерения сопротивлений R2 и R4 может использоваться, например, мост постоянного тока. В одну диагональ моста включается источник постоянного напряжения –U, в другую — измерительный прибор, например милливольтметр mV.

Слайд 203


Регулируемыми сопротивлениями R1 и R3 достигается равновесие моста — нулевое показание милливольтметра, которое имеет место при соотношении...
Описание слайда:
Регулируемыми сопротивлениями R1 и R3 достигается равновесие моста — нулевое показание милливольтметра, которое имеет место при соотношении Регулируемыми сопротивлениями R1 и R3 достигается равновесие моста — нулевое показание милливольтметра, которое имеет место при соотношении где R2 — сопротивление нормальной жилы и участка поврежденной жилы от конца кабеля до места повреждения; R4 — сопротивление участка поврежденной жилы от начала кабеля до места повреждения. Поскольку сопротивление жилы кабеля пропорционально его длине, зона повреждения определяется несложными вычислениями.

Слайд 204


Емкостной метод Определяется зона обрыва фазных жил кабеля. Метод базируется на измерении емкости между каждой жилой и заземленной металлической...
Описание слайда:
Емкостной метод Определяется зона обрыва фазных жил кабеля. Метод базируется на измерении емкости между каждой жилой и заземленной металлической оболочкой кабеля. Если измеренная емкость оборванной жилы составляет Сх, а измеренная емкость целой жилы — С, то расстояние до места обрыва составит

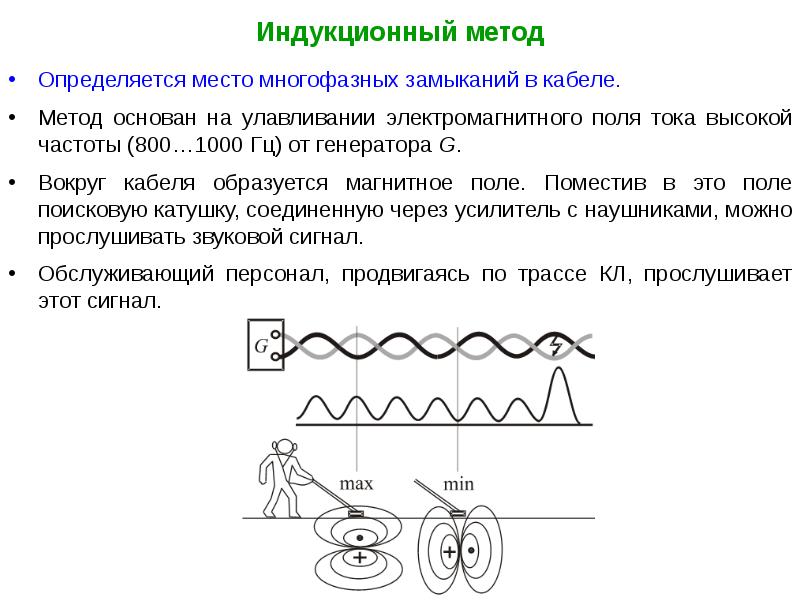

Слайд 205


Индукционный метод Определяется место многофазных замыканий в кабеле. Метод основан на улавливании электромагнитного поля тока высокой частоты...
Описание слайда:
Индукционный метод Определяется место многофазных замыканий в кабеле. Метод основан на улавливании электромагнитного поля тока высокой частоты (800…1000 Гц) от генератора G. Вокруг кабеля образуется магнитное поле. Поместив в это поле поисковую катушку, соединенную через усилитель с наушниками, можно прослушивать звуковой сигнал. Обслуживающий персонал, продвигаясь по трассе КЛ, прослушивает этот сигнал.

Слайд 206


Слышимость сигнала вдоль кабельной линии будет периодически изменяться от max до min. Слышимость сигнала вдоль кабельной линии будет периодически...
Описание слайда:
Слышимость сигнала вдоль кабельной линии будет периодически изменяться от max до min. Слышимость сигнала вдоль кабельной линии будет периодически изменяться от max до min. В месте короткого замыкания ток от генератора G меняет свое направление, интенсивность магнитного поля и, следовательно, слышимость сигнала в этом месте усиливаются. За местом повреждения звукового сигнала не будет. Использование тока высокой частоты необходимо для отстройки звукового сигнала от фона промышленной частоты 50 Гц соседних кабелей.

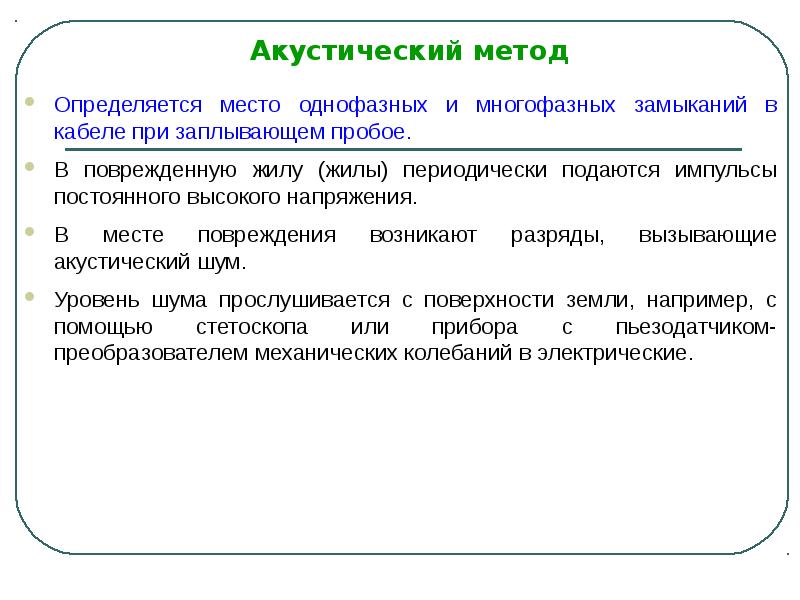

Слайд 207


Акустический метод Определяется место однофазных и многофазных замыканий в кабеле при заплывающем пробое. В поврежденную жилу (жилы) периодически...
Описание слайда:
Акустический метод Определяется место однофазных и многофазных замыканий в кабеле при заплывающем пробое. В поврежденную жилу (жилы) периодически подаются импульсы постоянного высокого напряжения. В месте повреждения возникают разряды, вызывающие акустический шум. Уровень шума прослушивается с поверхности земли, например, с помощью стетоскопа или прибора с пьезодатчиком-преобразователем механических колебаний в электрические.

Слайд 208


Ремонт кабельных линий При эксплуатации КЛ характерна система аварийно-восстановительного ремонта (система АВР). Основной операцией при ремонте КЛ...
Описание слайда:
Ремонт кабельных линий При эксплуатации КЛ характерна система аварийно-восстановительного ремонта (система АВР). Основной операцией при ремонте КЛ является установки новой или замена существующей кабельной муфты. При повреждении кабеля обслуживающий персонал должен отыскать место повреждения, а при прокладке кабеля в земляной траншее — раскопать участок траншеи в этом месте. Раскопки должны вестись осторожно, а при глубине более 0,4 м — только лопатами. Объем работ при текущих и капитальных ремонтах КЛ определяется по результатам предшествующих осмотров, испытаний и измерений.

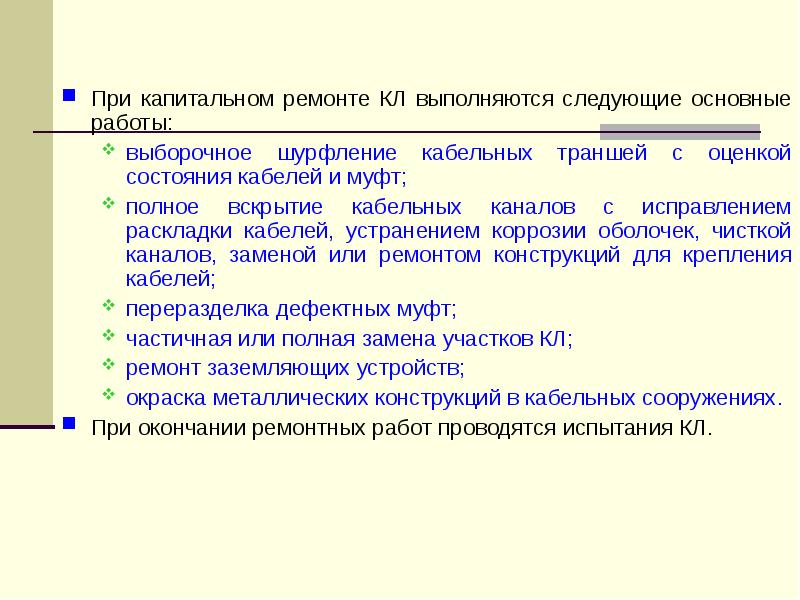

Слайд 209


При капитальном ремонте КЛ выполняются следующие основные работы: При капитальном ремонте КЛ выполняются следующие основные работы: выборочное...
Описание слайда:
При капитальном ремонте КЛ выполняются следующие основные работы: При капитальном ремонте КЛ выполняются следующие основные работы: выборочное шурфление кабельных траншей с оценкой состояния кабелей и муфт; полное вскрытие кабельных каналов с исправлением раскладки кабелей, устранением коррозии оболочек, чисткой каналов, заменой или ремонтом конструкций для крепления кабелей; переразделка дефектных муфт; частичная или полная замена участков КЛ; ремонт заземляющих устройств; окраска металлических конструкций в кабельных сооружениях. При окончании ремонтных работ проводятся испытания КЛ.

Слайд 210


Вопросы для самопроверки Какова периодичность осмотров кабельных линий? Какой фактор определяет допустимую нагрузку кабеля? Какая перегрузка...
Описание слайда:
Вопросы для самопроверки Какова периодичность осмотров кабельных линий? Какой фактор определяет допустимую нагрузку кабеля? Какая перегрузка допускается для кабелей с различной изоляцией? Для каких кабелей перегрузка не допустима? Как испытывается изоляция кабелей? Как измеряется сопротивление изоляции кабеля? Каково должно быть сопротивление изоляции кабеля напряжением до 1 кВ? Как определить характер повреждения кабеля? Охарактеризуйте методы отыскания повреждений кабельных линий. Какая система ремонта характерна для кабельных линий?

Слайд 211


Эксплуатация трансформаторов Осмотры трансформаторов. Режимы работы. Режим перегрузки. Эксплуатация трансформаторного масла. Ремонт трансформаторов...
Описание слайда:
Эксплуатация трансформаторов Осмотры трансформаторов. Режимы работы. Режим перегрузки. Эксплуатация трансформаторного масла. Ремонт трансформаторов Испытания трансформаторов Характеристики изоляции обмоток трансформатора

Слайд 212


Осмотр трансформаторов Осмотры трансформаторов являются средством визуального контроля их состояния при эксплуатации. Осмотры проводятся без...
Описание слайда:
Осмотр трансформаторов Осмотры трансформаторов являются средством визуального контроля их состояния при эксплуатации. Осмотры проводятся без отключения трансформаторов со следующей периодичностью: главных понижающих трансформаторов подстанций с постоянным дежурством персонала — 1 раз в сутки; остальных трансформаторов электроустановок с постоянным и без постоянного дежурства персонала — не реже 1 раза в месяц.

Слайд 213


Внеочередные осмотры трансформаторов производятся: Внеочередные осмотры трансформаторов производятся: после неблагоприятных климатических...
Описание слайда:
Внеочередные осмотры трансформаторов производятся: Внеочередные осмотры трансформаторов производятся: после неблагоприятных климатических воздействий, например после резкого изменения температуры окружающего воздуха; после срабатывания газовой защиты на сигнал; после отключения трансформатора газовой или дифференциальной защитой.

Слайд 214


При осмотрах трансформаторов проверяются: При осмотрах трансформаторов проверяются: показания всех измерительных приборов; состояние внешней изоляции...
Описание слайда:
При осмотрах трансформаторов проверяются: При осмотрах трансформаторов проверяются: показания всех измерительных приборов; состояние внешней изоляции трансформатора (отсутствие трещин и сколов фарфора, степень загрязнения поверхности); состояние ошиновки, кабельных вводов и доступных для наблюдения контактных соединений; состояние фланцевых соединений маслопроводов и отсутствие течи масла; наличие и уровень масла в расширителе и маслонаполненных вводах; состояние контура заземления; состояние маслоприемных устройств (гравийной засыпки); при закрытой установке трансформаторов проверяется состояние помещения, исправность вентиляции, наличие средств пожаротушения. Одним из показателей состояния трансформатора служит характер издаваемого им гула. Не должно быть потрескиваний, связанных с разрядами в баке трансформатора; гудение должно быть равномерным без периодических изменений уровня или тона.

Слайд 215


Режимы работы Номинальным режимом трансформатора называется режим его работы при номинальных напряжении, частоте, нагрузке и температуре охлаждающего...
Описание слайда:
Режимы работы Номинальным режимом трансформатора называется режим его работы при номинальных напряжении, частоте, нагрузке и температуре охлаждающего воздуха +20°С. Длительно номинальный режим существовать не может. Однако считается, что в таком режиме трансформатор способен проработать установленный заводом-изготовителем срок службы. Нормальным режимом называется режим работы трансформатора, при котором его параметры отклоняются от номинальных в пределах, допустимых стандартами, техническими условиями и другими нормативными документами. Режим повышения напряжения. При нагрузке, не превышающей номинальную, допускается продолжительная работа трансформатора при повышении напряжения на любом ответвлении любой обмотки на 10% сверх номинального напряжения данного ответвления. Режим параллельной работы.

Слайд 216


Режим регулирования напряжения. Устройства регулирования напряжения под нагрузкой (РПН) должны работать, как правило, в автоматическом режиме....
Описание слайда:
Режим регулирования напряжения. Устройства регулирования напряжения под нагрузкой (РПН) должны работать, как правило, в автоматическом режиме. Допускается дистанционное переключение РПН с пульта управления. Режим регулирования напряжения. Устройства регулирования напряжения под нагрузкой (РПН) должны работать, как правило, в автоматическом режиме. Допускается дистанционное переключение РПН с пульта управления. На трансформаторах с переключением без возбуждения (ПБВ) правильность выбора коэффициента трансформации должна проверяться два раза в год — перед зимним максимумом и летним минимумом нагрузки. Аварийные режимы. При отключении трансформатора защитой, не связанной с его внутренними повреждениями, например, максимальной токовой защитой, трансформатор может быть вновь включен в работу. При отключении трансформатора защитами от внутренних повреждений (газовой, дифференциальной) этот трансформатор включается в работу только после осмотра, испытаний, анализа масла, анализа газа из газового реле и устранения выявленных дефектов.

Слайд 217


Режим перегрузки трансформаторов Наиболее подверженным процессу старения элементом трансформатора является целлюлозная изоляция обмоток, фактически...
Описание слайда:
Режим перегрузки трансформаторов Наиболее подверженным процессу старения элементом трансформатора является целлюлозная изоляция обмоток, фактически определяющая срок службы трансформатора. Основным фактором, влияющим на старение изоляции, является ее нагрев, обуславливающий термический износ изоляции. Существует так называемое 6-градусное правило, справедливое в рабочем диапазоне температур 80…140°С: изменение температуры изоляции на 6оС изменяет срок ее службы вдвое. Наиболее интенсивный нагрев изоляции обмоток происходит при перегрузке трансформаторов. Допустимость перегрузок трансформаторов при их эксплуатации регламентируется Руководством по нагрузке силовых масляных трансформаторов (ГОСТ 14209-97).

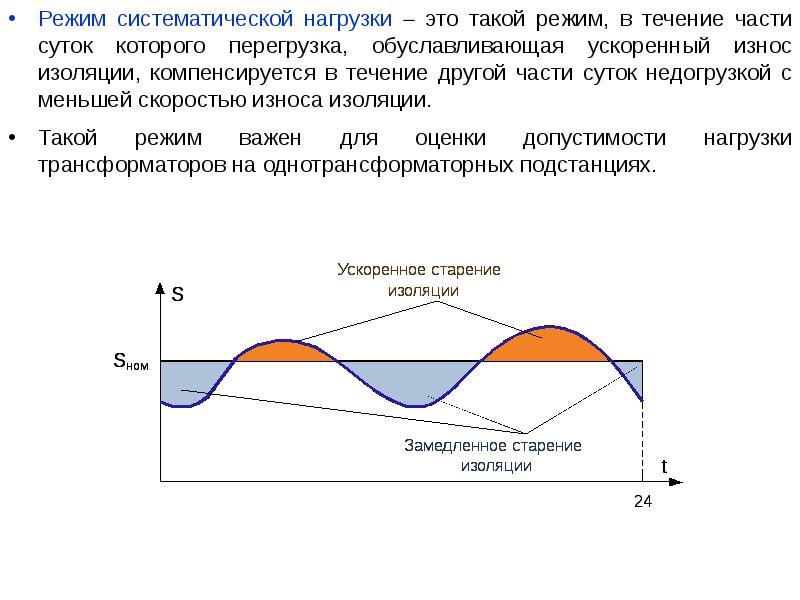

Слайд 218


Режим систематической нагрузки  это такой режим, в течение части суток которого перегрузка, обуславливающая ускоренный износ изоляции,...
Описание слайда:
Режим систематической нагрузки  это такой режим, в течение части суток которого перегрузка, обуславливающая ускоренный износ изоляции, компенсируется в течение другой части суток недогрузкой с меньшей скоростью износа изоляции. Режим систематической нагрузки  это такой режим, в течение части суток которого перегрузка, обуславливающая ускоренный износ изоляции, компенсируется в течение другой части суток недогрузкой с меньшей скоростью износа изоляции. Такой режим важен для оценки допустимости нагрузки трансформаторов на однотрансформаторных подстанциях.

Слайд 219


Режим аварийной перегрузки  это такой режим, который возникает при выходе из строя некоторых элементов электрической сети. Предполагается, что такой...
Описание слайда:
Режим аварийной перегрузки  это такой режим, который возникает при выходе из строя некоторых элементов электрической сети. Предполагается, что такой режим трансформатора будет возникать редко, но будет достаточно длительным и вызовет значительный термический износ изоляции. Режим аварийной перегрузки  это такой режим, который возникает при выходе из строя некоторых элементов электрической сети. Предполагается, что такой режим трансформатора будет возникать редко, но будет достаточно длительным и вызовет значительный термический износ изоляции. Такой режим важен для оценки допустимости нагрузки трансформаторов двухтрансформаторных подстанций, на которых один из трансформаторов может аварийно отключиться, а оставшийся в работе трансформатор возьмет на себя всю нагрузку подстанции.

Слайд 220


На тепловой диаграмме трансформатора (рис.) температура воздуха а принята неизменной (вертикальная прямая 1). Температура масла о и температура...
Описание слайда:
На тепловой диаграмме трансформатора (рис.) температура воздуха а принята неизменной (вертикальная прямая 1). Температура масла о и температура обмотки h увеличиваются практически линейно по высоте обмотки (прямые 2 и 3). В верхней части трансформатора температуры масла и обмотки достигают значений 'о и 'h. На тепловой диаграмме трансформатора (рис.) температура воздуха а принята неизменной (вертикальная прямая 1). Температура масла о и температура обмотки h увеличиваются практически линейно по высоте обмотки (прямые 2 и 3). В верхней части трансформатора температуры масла и обмотки достигают значений 'о и 'h. Оценка допустимости работы трансформатора в каком-либо режиме определяется сопоставлением температуры масла 'о и обмотки 'h в верхней части трансформатора с их предельными значениями о max и h max, установленными ГОСТ 14209-97.

Слайд 221


Предельные перегрузки для трансформаторов Предельные перегрузки для трансформаторов Предельная перегрузка о.е., обуславливающая предельные...
Описание слайда:
Предельные перегрузки для трансформаторов Предельные перегрузки для трансформаторов Предельная перегрузка о.е., обуславливающая предельные температуры, указана для температуры окружающего воздуха 20оС

Слайд 222


Трансформаторы делятся на три класса: Трансформаторы делятся на три класса: распределительные трансформаторы – трехфазные трансформаторы номинальной...
Описание слайда:
Трансформаторы делятся на три класса: Трансформаторы делятся на три класса: распределительные трансформаторы – трехфазные трансформаторы номинальной мощностью не более 2500 кВА классов напряжения до 35 кВ включительно; трансформаторы средней мощности – трехфазные трансформаторы номинальной мощностью до 100 МВА; трансформаторы большой мощности – трехфазные трансформаторы мощностью более 100 МВА. Распределительные трансформаторы ТМ, ТМЗ и ТМГ

Слайд 223


Трансформатор средней мощности Трансформатор средней мощности ТРДТН-40000/110/35/10
Описание слайда:
Трансформатор средней мощности Трансформатор средней мощности ТРДТН-40000/110/35/10

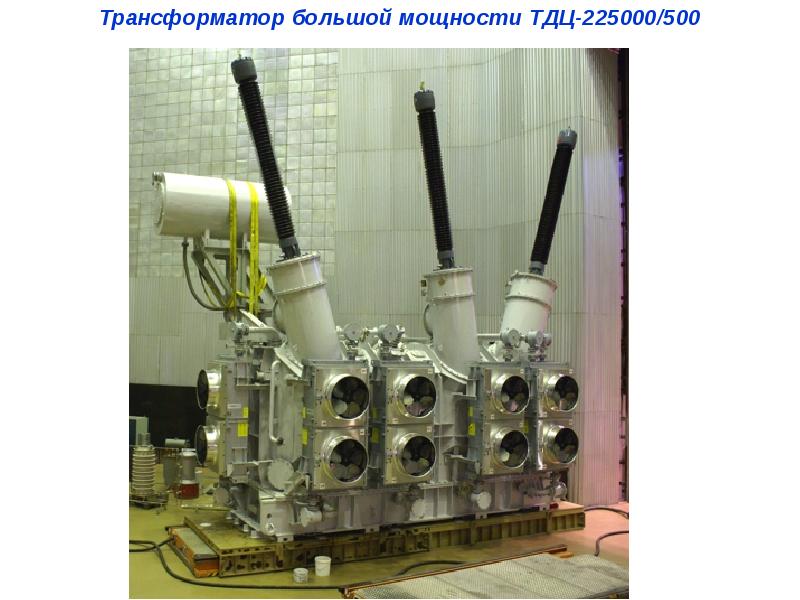

Слайд 224


Трансформатор большой мощности ТДЦ-225000/500 Трансформатор большой мощности ТДЦ-225000/500
Описание слайда:
Трансформатор большой мощности ТДЦ-225000/500 Трансформатор большой мощности ТДЦ-225000/500

Слайд 225


При инженерных расчетах режимов перегрузки трансформаторов используется эквивалентная температура воздуха. Это условно постоянная температура,...
Описание слайда:
При инженерных расчетах режимов перегрузки трансформаторов используется эквивалентная температура воздуха. Это условно постоянная температура, которая в течение рассматриваемого периода времени вызывает такой же износ изоляции, как и действительная температура за тот же период времени. При инженерных расчетах режимов перегрузки трансформаторов используется эквивалентная температура воздуха. Это условно постоянная температура, которая в течение рассматриваемого периода времени вызывает такой же износ изоляции, как и действительная температура за тот же период времени. Для разных районов страны эквивалентные сезонные (летние и зимние) и годовые температуры приведены в справочных материалах. Практическое снятие суточного графика нагрузки трансформатора осуществляется с некоторым интервалом времени, внутри которого нагрузка считается неизменной. График нагрузки представляет собой ступенчатый вид. Для оценки допустимости перегрузки трансформатора ступенчатый суточный график нагрузки преобразуется в эквивалентный по тепловому воздействию на изоляцию двухступенчатый график.

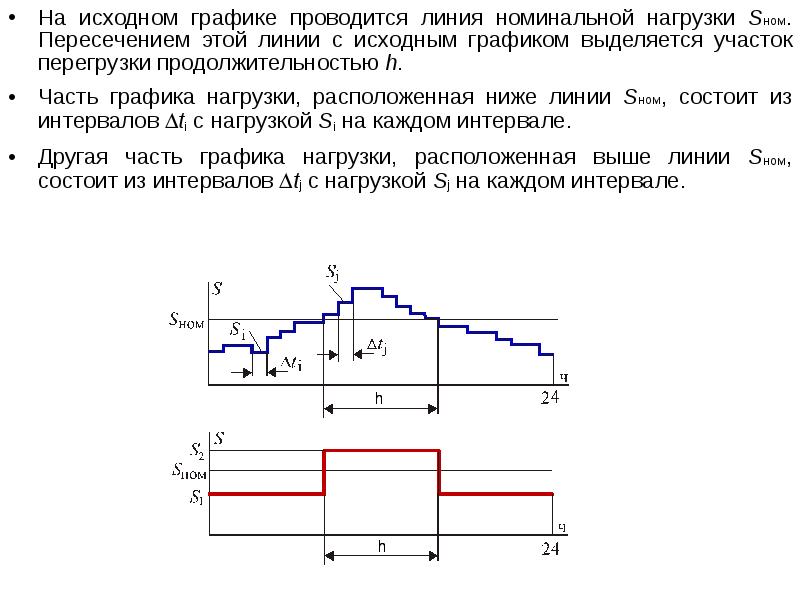

Слайд 226


На исходном графике проводится линия номинальной нагрузки Sном. Пересечением этой линии с исходным графиком выделяется участок перегрузки...
Описание слайда:
На исходном графике проводится линия номинальной нагрузки Sном. Пересечением этой линии с исходным графиком выделяется участок перегрузки продолжительностью h. На исходном графике проводится линия номинальной нагрузки Sном. Пересечением этой линии с исходным графиком выделяется участок перегрузки продолжительностью h. Часть графика нагрузки, расположенная ниже линии Sном, состоит из интервалов ti c нагрузкой Si на каждом интервале. Другая часть графика нагрузки, расположенная выше линии Sном, состоит из интервалов tj c нагрузкой Sj на каждом интервале.

Слайд 227


Эквивалентная неизменная на интервале (24 – t) предшествующая нагрузка S1 Эквивалентная неизменная на интервале (24 – t) предшествующая нагрузка S1...
Описание слайда:
Эквивалентная неизменная на интервале (24 – t) предшествующая нагрузка S1 Эквивалентная неизменная на интервале (24 – t) предшествующая нагрузка S1 Эквивалентная неизменная на интервале t перегрузка S2

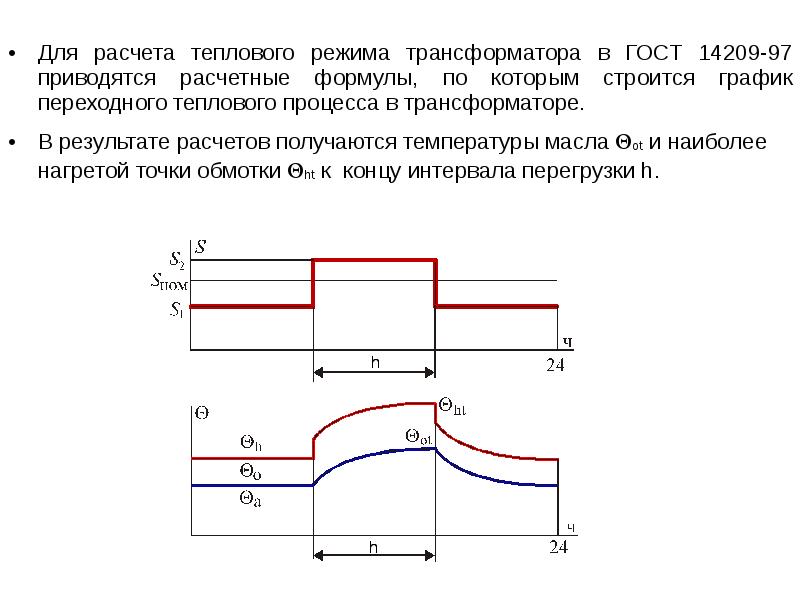

Слайд 228


Для расчета теплового режима трансформатора в ГОСТ 14209-97 приводятся расчетные формулы, по которым строится график переходного теплового процесса в...
Описание слайда:
Для расчета теплового режима трансформатора в ГОСТ 14209-97 приводятся расчетные формулы, по которым строится график переходного теплового процесса в трансформаторе. Для расчета теплового режима трансформатора в ГОСТ 14209-97 приводятся расчетные формулы, по которым строится график переходного теплового процесса в трансформаторе. В результате расчетов получаются температуры масла ot и наиболее нагретой точки обмотки ht к концу интервала перегрузки h.

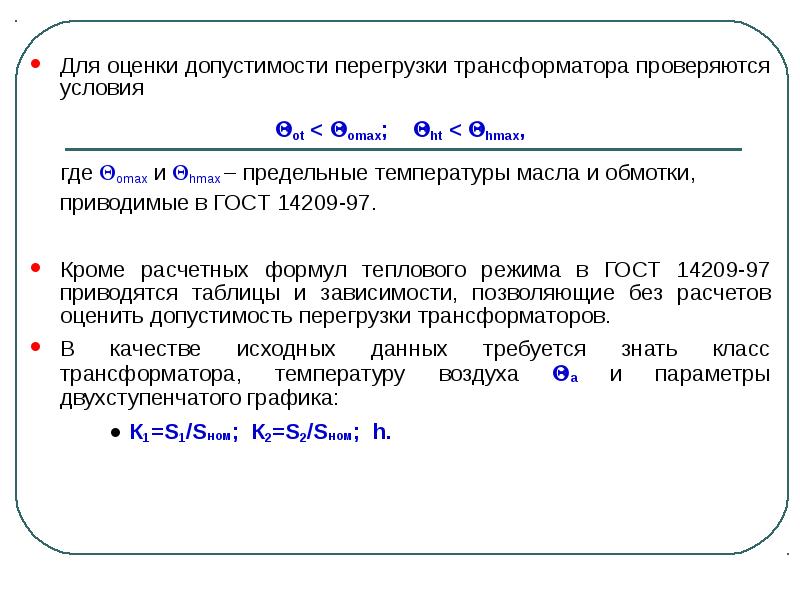

Слайд 229


Для оценки допустимости перегрузки трансформатора проверяются условия Для оценки допустимости перегрузки трансформатора проверяются условия ot <...
Описание слайда:
Для оценки допустимости перегрузки трансформатора проверяются условия Для оценки допустимости перегрузки трансформатора проверяются условия ot < omax; ht < hmax, где omax и hmax – предельные температуры масла и обмотки, приводимые в ГОСТ 14209-97. Кроме расчетных формул теплового режима в ГОСТ 14209-97 приводятся таблицы и зависимости, позволяющие без расчетов оценить допустимость перегрузки трансформаторов. В качестве исходных данных требуется знать класс трансформатора, температуру воздуха a и параметры двухступенчатого графика: К1=S1/Sном; К2=S2/Sном; h.

Слайд 230


Термический износ витковой изоляции В номинальном режиме трансформатора температура обмотки составляет h=98°С. В установившемся тепловом режиме с...
Описание слайда:
Термический износ витковой изоляции В номинальном режиме трансформатора температура обмотки составляет h=98°С. В установившемся тепловом режиме с нагрузкой К и температурой наиболее нагретой точки обмотки hК износ витковой изоляции за сутки в соответствии с 6-градусным правилом составит V=2(hк  98)/6. Размерность износа витковой изоляции — нормальные сутки (н.с.). Например, для неизменной в течение суток нагрузки К, при которой температура обмотки hК=86°С, износ витковой изоляции составит: V=2(86–98)/6 =0,25 н.с. За одни сутки при нагрузке К изоляция износится так же как за 0,25 суток при нагрузке, обуславливающей температуру наиболее нагретой точки обмотки h = 98°С.

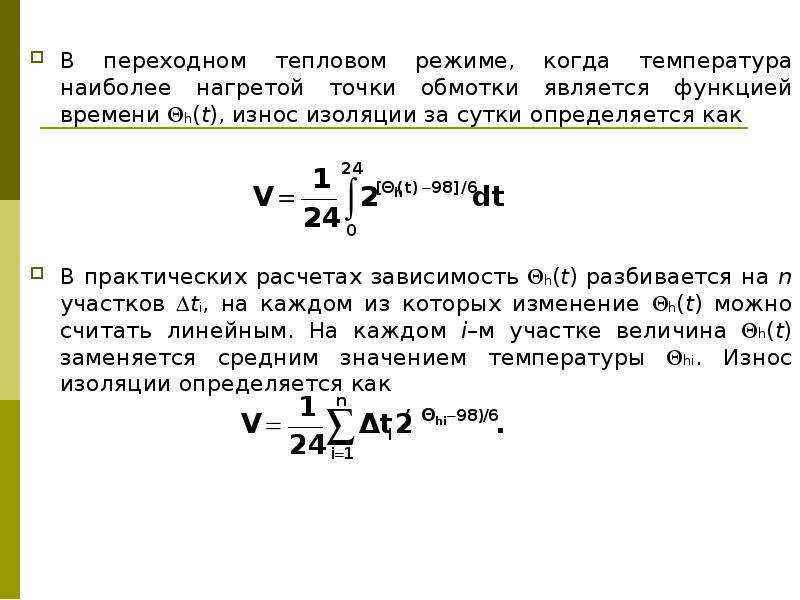

Слайд 231


В переходном тепловом режиме, когда температура наиболее нагретой точки обмотки является функцией времени h(t), износ изоляции за сутки определяется...
Описание слайда:
В переходном тепловом режиме, когда температура наиболее нагретой точки обмотки является функцией времени h(t), износ изоляции за сутки определяется как В переходном тепловом режиме, когда температура наиболее нагретой точки обмотки является функцией времени h(t), износ изоляции за сутки определяется как В практических расчетах зависимость h(t) разбивается на n участков ti, на каждом из которых изменение h(t) можно считать линейным. На каждом i–м участке величина h(t) заменяется средним значением температуры hi. Износ изоляции определяется как

Слайд 232


Эксплуатация трансформаторного масла Трансформаторное масло выполняет в трансформаторе три функции: изолирует находящиеся под напряжением узлы...
Описание слайда:
Эксплуатация трансформаторного масла Трансформаторное масло выполняет в трансформаторе три функции: изолирует находящиеся под напряжением узлы активной части; охлаждает нагревающиеся при работе узлы активной части; предохраняет твердую изоляцию обмоток от увлажнения. Эксплуатационные свойства масла определяются его химическим составом. При каждом осмотре трансформаторов проверяется температура верхних слоев масла, которая не должна превышать 95°С. Состояние масла оценивается по результатам испытаний, которые в зависимости от объема делятся на три вида: испытание масла на электрическую прочность; сокращенный анализ масла; полный анализ масла.

Слайд 233


Испытание масла на электрическую прочность Определяется пробивное напряжение масла Uпр. Испытания проводятся в стандартном маслопробойнике. Масло...
Описание слайда:
Испытание масла на электрическую прочность Определяется пробивное напряжение масла Uпр. Испытания проводятся в стандартном маслопробойнике. Масло заливается и отстаивается в течение 20 минут для удаления из него воздушных включений. Напряжение на электродах 2 плавно повышается до пробоя масла. С интервалом 10 минут выполняются шесть пробоев. Первый пробой не учитывается, а среднее арифметическое пяти других пробоев принимается за пробивное напряжение масла.

Слайд 234


Установка для испытания масла АИМ-80 Установка для испытания масла АИМ-80
Описание слайда:
Установка для испытания масла АИМ-80 Установка для испытания масла АИМ-80

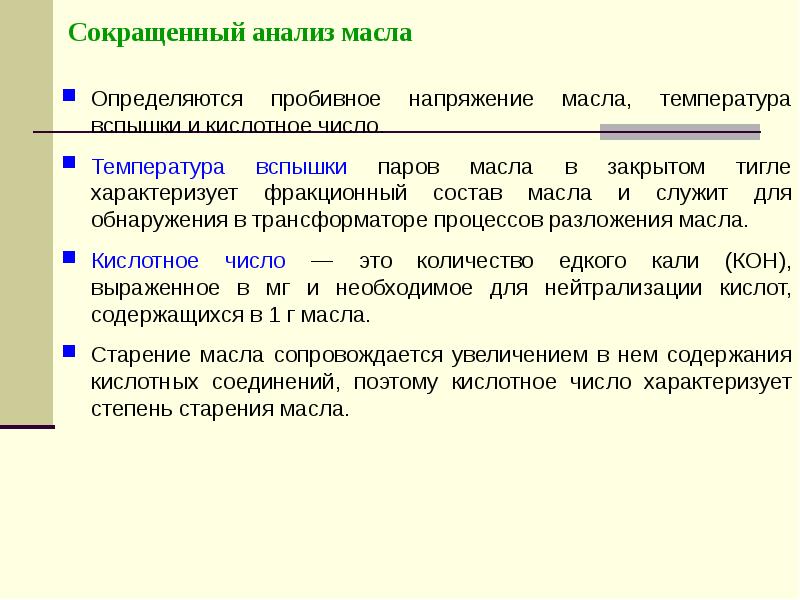

Слайд 235


Сокращенный анализ масла Определяются пробивное напряжение масла, температура вспышки и кислотное число. Температура вспышки паров масла в закрытом...
Описание слайда:
Сокращенный анализ масла Определяются пробивное напряжение масла, температура вспышки и кислотное число. Температура вспышки паров масла в закрытом тигле характеризует фракционный состав масла и служит для обнаружения в трансформаторе процессов разложения масла. Кислотное число — это количество едкого кали (КОН), выраженное в мг и необходимое для нейтрализации кислот, содержащихся в 1 г масла. Старение масла сопровождается увеличением в нем содержания кислотных соединений, поэтому кислотное число характеризует степень старения масла.

Слайд 236


Полный анализ масла Здесь дополнительно определяются: количественное содержание влаги, количественное содержание механических примесей, тангенс угла...
Описание слайда:
Полный анализ масла Здесь дополнительно определяются: количественное содержание влаги, количественное содержание механических примесей, тангенс угла диэлектрических потерь tg, содержание водорастворимых кислот и щелочей, содержание антиокислительных присадок, температура застывания, содержание растворенных газов и другие показатели.

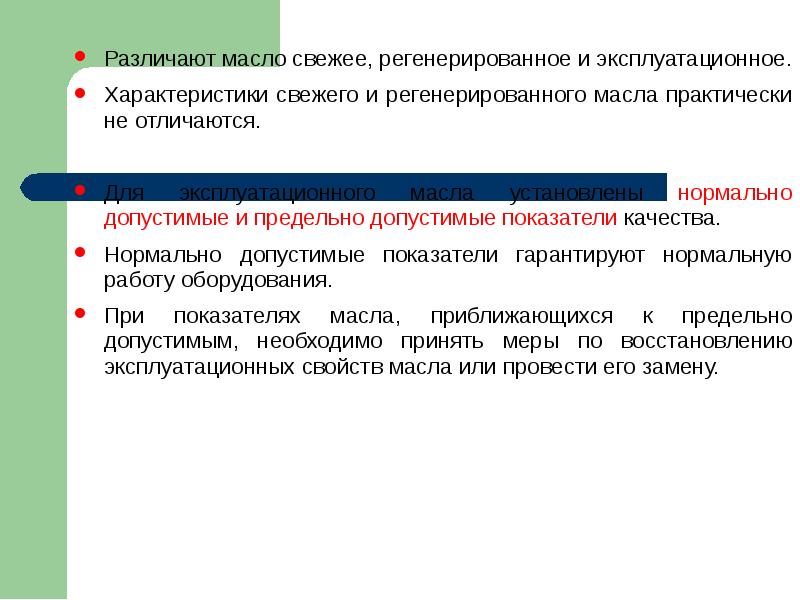

Слайд 237


Различают масло свежее, регенерированное и эксплуатационное. Различают масло свежее, регенерированное и эксплуатационное. Характеристики свежего и...
Описание слайда:
Различают масло свежее, регенерированное и эксплуатационное. Различают масло свежее, регенерированное и эксплуатационное. Характеристики свежего и регенерированного масла практически не отличаются. Для эксплуатационного масла установлены нормально допустимые и предельно допустимые показатели качества. Нормально допустимые показатели гарантируют нормальную работу оборудования. При показателях масла, приближающихся к предельно допустимым, необходимо принять меры по восстановлению эксплуатационных свойств масла или провести его замену.

Слайд 238


Основные показатели трансформаторного масла * - уменьшение не более чем на 5С по сравнению с предыдущим анализом
Описание слайда:
Основные показатели трансформаторного масла * - уменьшение не более чем на 5С по сравнению с предыдущим анализом

Слайд 239


Для замедления процессов старения масла в него добавляют антиокислительные присадки, а в конструкции трансформатора предусматривают специальные...
Описание слайда:
Для замедления процессов старения масла в него добавляют антиокислительные присадки, а в конструкции трансформатора предусматривают специальные устройства: термосифонные фильтры, воздухоосушители и др. Для замедления процессов старения масла в него добавляют антиокислительные присадки, а в конструкции трансформатора предусматривают специальные устройства: термосифонные фильтры, воздухоосушители и др. Антиокислительные присадки способствуют поддержанию требуемого качества масла длительное время. Срок службы масла с такими присадками увеличивается в 2…3 раза. Добавку присадок выполняют один раз в 4…5 лет.

Слайд 240


Воздухоосушитель препятствует попаданию влаги в масло. Воздухоосушитель препятствует попаданию влаги в масло. Термосифонный фильтр предназначен для...
Описание слайда:
Воздухоосушитель препятствует попаданию влаги в масло. Воздухоосушитель препятствует попаданию влаги в масло. Термосифонный фильтр предназначен для поглощения влаги и продуктов окисления и старения масла в процессе эксплуатации. Наполнение воздухоосушителя и термосифон-ного фильтра – силикагель. Трансформаторы мощностью 1000 кВ.А и более должны эксплуатироваться с постоянно включенными термосифонными фильтрами.

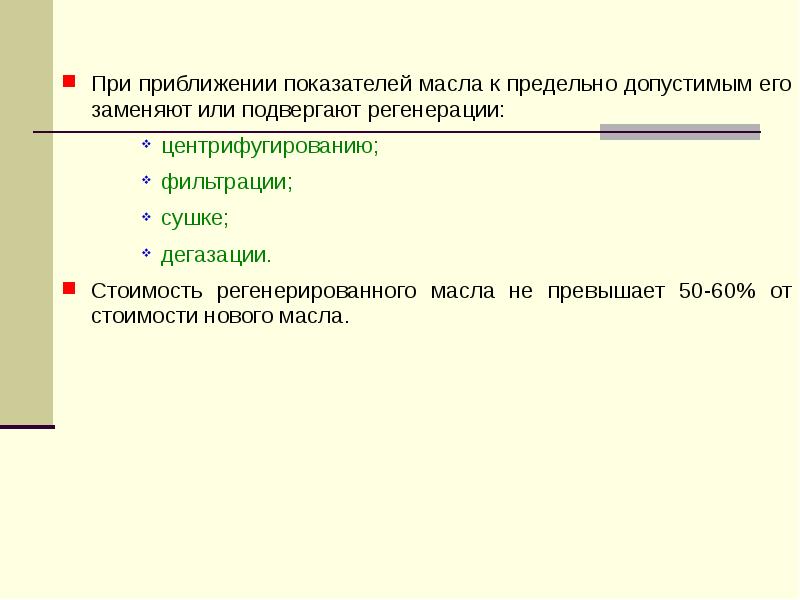

Слайд 241


При приближении показателей масла к предельно допустимым его заменяют или подвергают регенерации: При приближении показателей масла к предельно...
Описание слайда:
При приближении показателей масла к предельно допустимым его заменяют или подвергают регенерации: При приближении показателей масла к предельно допустимым его заменяют или подвергают регенерации: центрифугированию; фильтрации; сушке; дегазации. Стоимость регенерированного масла не превышает 50-60% от стоимости нового масла.

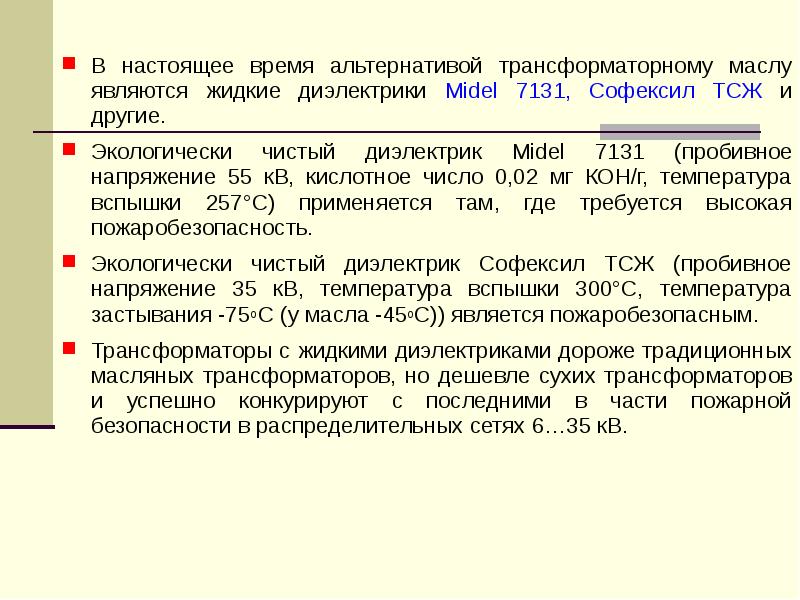

Слайд 242


В настоящее время альтернативой трансформаторному маслу являются жидкие диэлектрики Midel 7131, Софексил ТСЖ и другие. В настоящее время...
Описание слайда:
В настоящее время альтернативой трансформаторному маслу являются жидкие диэлектрики Midel 7131, Софексил ТСЖ и другие. В настоящее время альтернативой трансформаторному маслу являются жидкие диэлектрики Midel 7131, Софексил ТСЖ и другие. Экологически чистый диэлектрик Midel 7131 (пробивное напряжение 55 кВ, кислотное число 0,02 мг КОН/г, температура вспышки 257°С) применяется там, где требуется высокая пожаробезопасность. Экологически чистый диэлектрик Софексил ТСЖ (пробивное напряжение 35 кВ, температура вспышки 300°С, температура застывания -75oC (у масла -45oC)) является пожаробезопасным. Трансформаторы с жидкими диэлектриками дороже традиционных масляных трансформаторов, но дешевле сухих трансформаторов и успешно конкурируют с последними в части пожарной безопасности в распределительных сетях 6…35 кВ.

Слайд 243


Хроматографический анализ газов, растворенных в масле Хроматография, представляет собой метод разделения сложных смесей на отдельные компоненты и их...
Описание слайда:
Хроматографический анализ газов, растворенных в масле Хроматография, представляет собой метод разделения сложных смесей на отдельные компоненты и их количественное определение. Хроматографический анализ газов, растворенных в масле, позволяет выявить дефекты трансформатора на ранней стадии их развития, предполагаемый характер дефекта и степень имеющегося повреждения. Состояние трансформатора оценивается сопоставлением полученных при анализе количественных данных с граничными значениями концентрации газов и по скорости роста концентрации газов в масле. Этот анализ для трансформаторов напряжением 110 кВ и выше должен осуществляться не реже 1 раза в 6 месяцев.

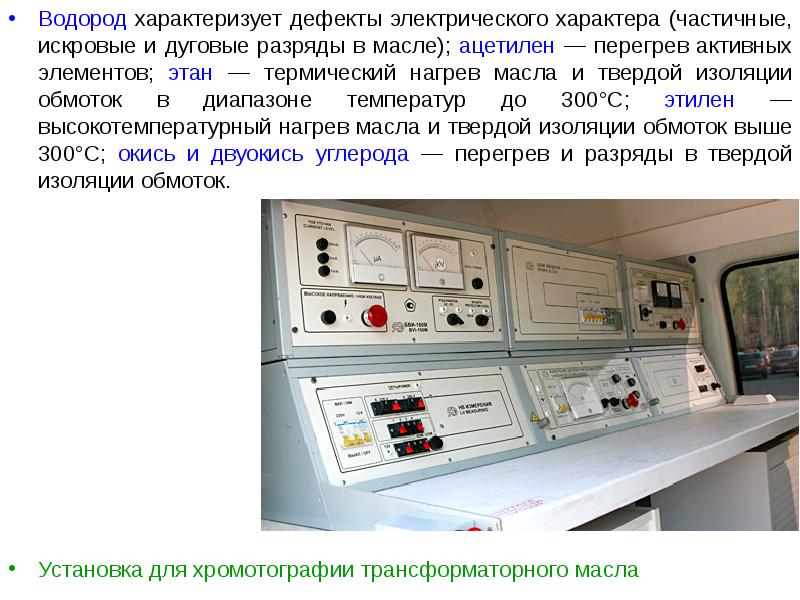

Слайд 244


Водород характеризует дефекты электрического характера (частичные, искровые и дуговые разряды в масле); ацетилен — перегрев активных элементов; этан...
Описание слайда:
Водород характеризует дефекты электрического характера (частичные, искровые и дуговые разряды в масле); ацетилен — перегрев активных элементов; этан — термический нагрев масла и твердой изоляции обмоток в диапазоне температур до 300°С; этилен — высокотемпературный нагрев масла и твердой изоляции обмоток выше 300°С; окись и двуокись углерода — перегрев и разряды в твердой изоляции обмоток. Водород характеризует дефекты электрического характера (частичные, искровые и дуговые разряды в масле); ацетилен — перегрев активных элементов; этан — термический нагрев масла и твердой изоляции обмоток в диапазоне температур до 300°С; этилен — высокотемпературный нагрев масла и твердой изоляции обмоток выше 300°С; окись и двуокись углерода — перегрев и разряды в твердой изоляции обмоток. Установка для хромотографии трансформаторного масла

Слайд 245


Ремонт трансформаторов Текущие и капитальные ремонты трансформаторов систем электроснабжения проводят в соответствии с их действительным техническим...
Описание слайда:
Ремонт трансформаторов Текущие и капитальные ремонты трансформаторов систем электроснабжения проводят в соответствии с их действительным техническим состоянием (система РТС). Для оценки состояния трансформатора периодически проводятся профилактические проверки, измерения, испытания, диагностирование. При обнаружении развивающихся дефектов, которые могут привести к отказу трансформатора, планируется вывод его в ремонт. Любой ремонт трансформатора, связанный с разгерметизацией и выемкой активной части относится к капитальному.

Слайд 246


Ремонт трансформаторов мощ-ностью до 6300 кВ.А выполняется, как правило, на специали-зированных ремонтных предпри-ятиях. Ремонт трансформаторов...
Описание слайда:
Ремонт трансформаторов мощ-ностью до 6300 кВ.А выполняется, как правило, на специали-зированных ремонтных предпри-ятиях. Ремонт трансформаторов мощ-ностью до 6300 кВ.А выполняется, как правило, на специали-зированных ремонтных предпри-ятиях. Ремонт трансформаторов боль-шей мощности, у которых затраты на транспортировку могут превос-ходить стоимость ремонта, выпол-няется непосредственно на под-станциях.

Слайд 247


Сушка изоляции обмоток трансформатора Твердая изоляция обмоток трансформатора обладает гигроскопичностью, Поэтому по окончании ремонта возникает...
Описание слайда:
Сушка изоляции обмоток трансформатора Твердая изоляция обмоток трансформатора обладает гигроскопичностью, Поэтому по окончании ремонта возникает вопрос о необходимости сушки изоляции обмоток трансформатора. Трансформаторы, у которых при ремонте выполнялась полная или частичная замена обмоток, подлежат обязательной сушке. Трансформаторы, прошедшие ремонт без замены обмоток, могут быть включены в работу без сушки изоляции при условиях, что характеристики изоляции не выходят за пределы нормированных значений.

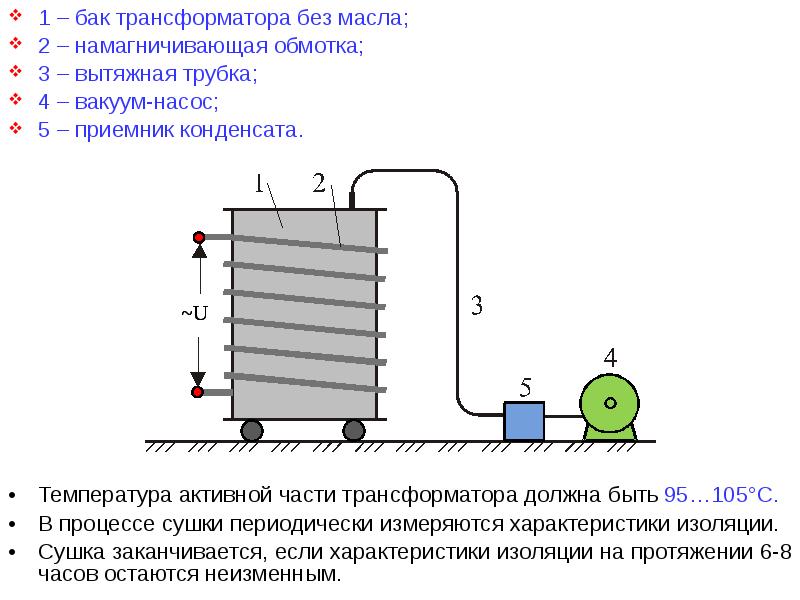

Слайд 248


1 – бак трансформатора без масла; 1 – бак трансформатора без масла; 2 – намагничивающая обмотка; 3 – вытяжная трубка; 4 – вакуум-насос; 5 – приемник...
Описание слайда:
1 – бак трансформатора без масла; 1 – бак трансформатора без масла; 2 – намагничивающая обмотка; 3 – вытяжная трубка; 4 – вакуум-насос; 5 – приемник конденсата. Температура активной части трансформатора должна быть 95…105°С. В процессе сушки периодически измеряются характеристики изоляции. Сушка заканчивается, если характеристики изоляции на протяжении 6-8 часов остаются неизменным.

Слайд 249


Испытания трансформаторов При эксплуатации наиболее полные измерения и испытания трансформатора проводятся после выполнения капитального ремонта....
Описание слайда:
Испытания трансформаторов При эксплуатации наиболее полные измерения и испытания трансформатора проводятся после выполнения капитального ремонта. Программа испытаний трансформаторов: Определение характеристик изоляции обмоток. Испытания изоляции обмоток повышенным напряжением. Испытательные напряжения регламентируются ПТЭ. Длительность испытания 1 мин.

Слайд 250


Испытания повышенным напряжением изоляции магнитопровода и вторичных цепей напряжением 1 кВ в течение 1 мин. Испытания повышенным напряжением...
Описание слайда:
Испытания повышенным напряжением изоляции магнитопровода и вторичных цепей напряжением 1 кВ в течение 1 мин. Испытания повышенным напряжением изоляции магнитопровода и вторичных цепей напряжением 1 кВ в течение 1 мин. Измерения сопротивлений обмоток постоянному току для выявления дефектов в паяных соединениях обмоток и контактах переключающих устройств. Проверка коэффициентов трансформации и группа соединения обмоток. Опыт холостого хода у трансформаторов мощностью более 1000 кВ.А. Испытание бака трансформатора на герметичность. Испытания трансформаторного масла. Испытание трансформатора включением толчком на номинальное напряжение (3…5 раз). Испытания трансформатора под нагрузкой в течение 24 ч.

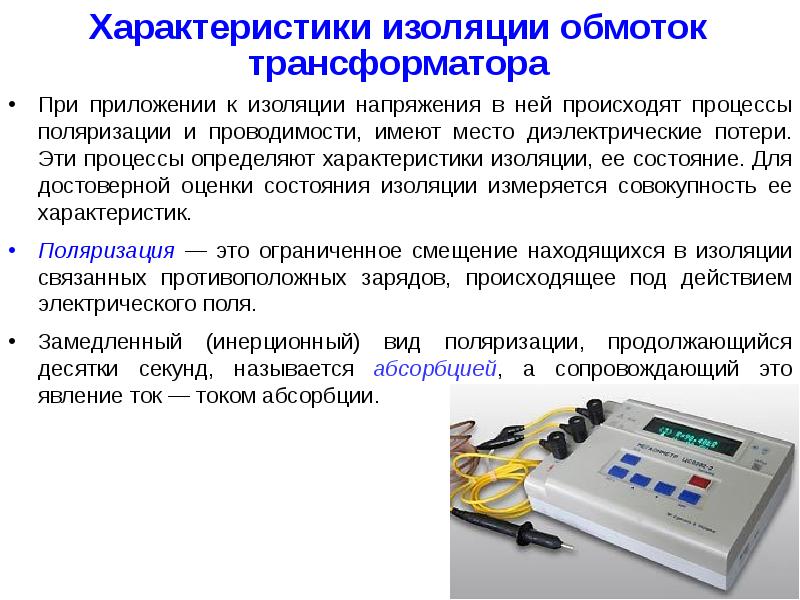

Слайд 251


Характеристики изоляции обмоток трансформатора При приложении к изоляции напряжения в ней происходят процессы поляризации и проводимости, имеют место...
Описание слайда:
Характеристики изоляции обмоток трансформатора При приложении к изоляции напряжения в ней происходят процессы поляризации и проводимости, имеют место диэлектрические потери. Эти процессы определяют характеристики изоляции, ее состояние. Для достоверной оценки состояния изоляции измеряется совокупность ее характеристик. Поляризация — это ограниченное смещение находящихся в изоляции связанных противоположных зарядов, происходящее под действием электрического поля. Замедленный (инерционный) вид поляризации, продолжающийся десятки секунд, называется абсорбцией, а сопровождающий это явление ток — током абсорбции.

Слайд 252


При приложении к изоляции постоянного напряжения ток абсорбции спадает во времени. Через некоторое время ток через изоляцию определяется только током...
Описание слайда:
При приложении к изоляции постоянного напряжения ток абсорбции спадает во времени. Через некоторое время ток через изоляцию определяется только током утечки iут. При приложении к изоляции постоянного напряжения ток абсорбции спадает во времени. Через некоторое время ток через изоляцию определяется только током утечки iут. Процесс спада тока абсорбции можно представить увеличением сопротивления изоляции во времени. Сопротивление изоляции измеряется мегаомметром. Отсчет сопротивления производится приблизительно через 60 секунд. Сопротивление изоляции R60 – одна из характеристик изоляции. Допустимые сопротивления изоляции обмоток: R60=300 МОм — для трансформаторов напряжением до 35 кВ; R60=600 МОм — для трансформаторов напряжением 110 кВ; R60 — не нормируется для трансформаторов напряжением 220 кВ.

Слайд 253


Допустим, что кривые 1 соответствуют нормальной изоляции. При увлажнении (загрязнении, старении) изоляции ее характеристики ухудшаются: ток утечки...
Описание слайда:
Допустим, что кривые 1 соответствуют нормальной изоляции. При увлажнении (загрязнении, старении) изоляции ее характеристики ухудшаются: ток утечки возрастает, сопротивление изоляции R60 уменьшается (кривые 2). Допустим, что кривые 1 соответствуют нормальной изоляции. При увлажнении (загрязнении, старении) изоляции ее характеристики ухудшаются: ток утечки возрастает, сопротивление изоляции R60 уменьшается (кривые 2). По отношению сопротивлений изоляции для двух моментов времени t1 и t2 получают другую характеристику изоляции R60/R15, называемую коэффициентом абсорбции. Для нормальной изоляции коэффициент абсорбции должен быть не менее 1,3.

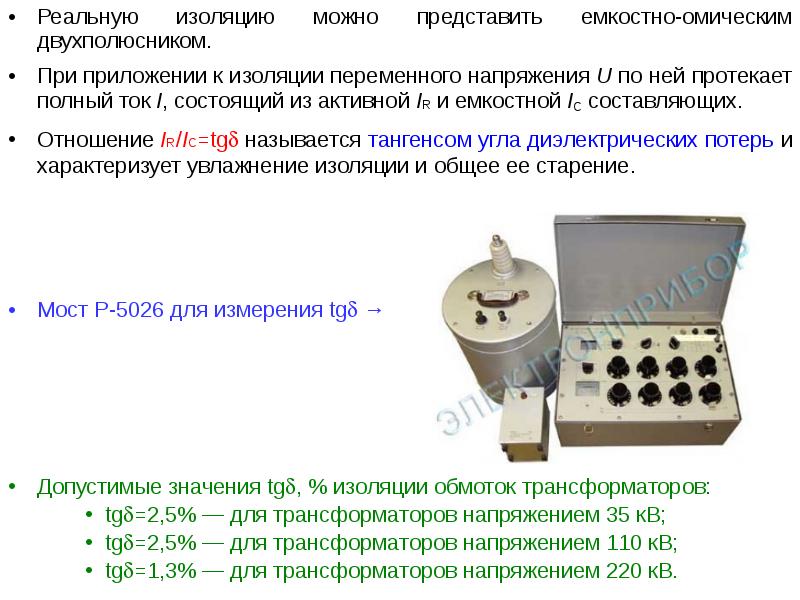

Слайд 254


Реальную изоляцию можно представить емкостно-омическим двухполюсником. Реальную изоляцию можно представить емкостно-омическим двухполюсником. При...
Описание слайда:
Реальную изоляцию можно представить емкостно-омическим двухполюсником. Реальную изоляцию можно представить емкостно-омическим двухполюсником. При приложении к изоляции переменного напряжения U по ней протекает полный ток I, состоящий из активной IR и емкостной IC составляющих. Отношение IR/IC=tg называется тангенсом угла диэлектрических потерь и характеризует увлажнение изоляции и общее ее старение. Мост Р-5026 для измерения tg → Допустимые значения tg, % изоляции обмоток трансформаторов: tg=2,5% — для трансформаторов напряжением 35 кВ; tg=2,5% — для трансформаторов напряжением 110 кВ; tg=1,3% — для трансформаторов напряжением 220 кВ.

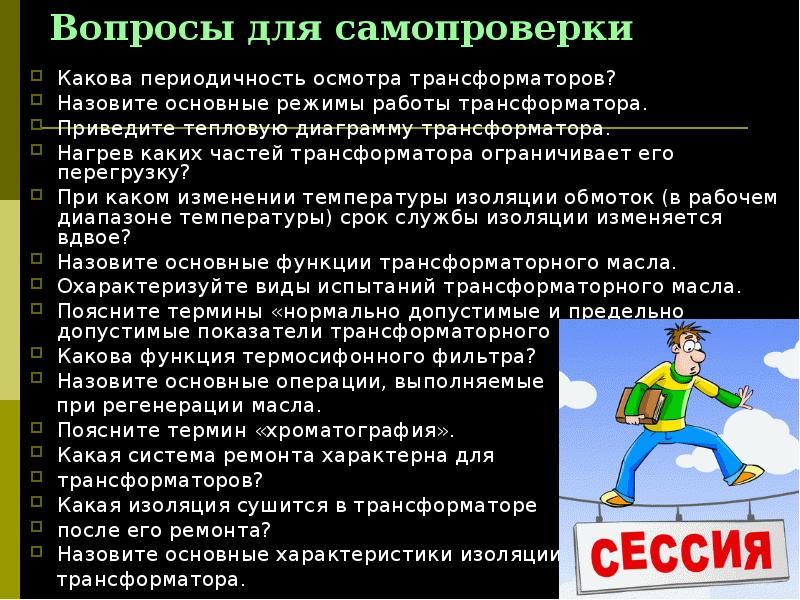

Слайд 255


Вопросы для самопроверки Какова периодичность осмотра трансформаторов? Назовите основные режимы работы трансформатора. Приведите тепловую диаграмму...
Описание слайда:
Вопросы для самопроверки Какова периодичность осмотра трансформаторов? Назовите основные режимы работы трансформатора. Приведите тепловую диаграмму трансформатора. Нагрев каких частей трансформатора ограничивает его перегрузку? При каком изменении температуры изоляции обмоток (в рабочем диапазоне температуры) срок службы изоляции изменяется вдвое? Назовите основные функции трансформаторного масла. Охарактеризуйте виды испытаний трансформаторного масла. Поясните термины «нормально допустимые и предельно допустимые показатели трансформаторного масла». Какова функция термосифонного фильтра? Назовите основные операции, выполняемые при регенерации масла. Поясните термин «хроматография». Какая система ремонта характерна для трансформаторов? Какая изоляция сушится в трансформаторе после его ремонта? Назовите основные характеристики изоляции трансформатора.

Слайд 256


Эксплуатация оборудования распределительных устройств Осмотры распределительных устройств (РУ). Измерения и испытания оборудования РУ. Тепловизионный...
Описание слайда:
Эксплуатация оборудования распределительных устройств Осмотры распределительных устройств (РУ). Измерения и испытания оборудования РУ. Тепловизионный контроль оборудования.

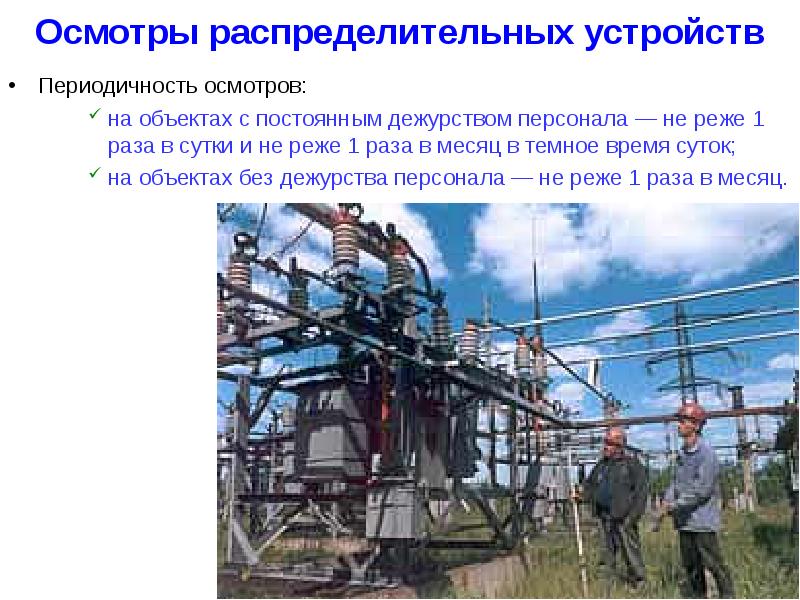

Слайд 257


Осмотры распределительных устройств Периодичность осмотров: на объектах с постоянным дежурством персонала — не реже 1 раза в сутки и не реже 1 раза в...
Описание слайда:
Осмотры распределительных устройств Периодичность осмотров: на объектах с постоянным дежурством персонала — не реже 1 раза в сутки и не реже 1 раза в месяц в темное время суток; на объектах без дежурства персонала — не реже 1 раза в месяц.

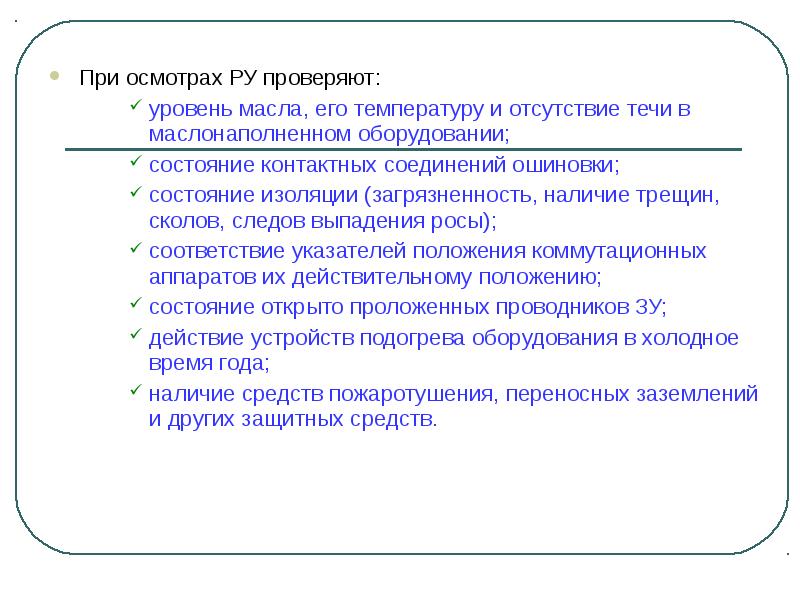

Слайд 258


При осмотрах РУ проверяют: При осмотрах РУ проверяют: уровень масла, его температуру и отсутствие течи в маслонаполненном оборудовании; состояние...
Описание слайда:
При осмотрах РУ проверяют: При осмотрах РУ проверяют: уровень масла, его температуру и отсутствие течи в маслонаполненном оборудовании; состояние контактных соединений ошиновки; состояние изоляции (загрязненность, наличие трещин, сколов, следов выпадения росы); соответствие указателей положения коммутационных аппаратов их действительному положению; состояние открыто проложенных проводников ЗУ; действие устройств подогрева оборудования в холодное время года; наличие средств пожаротушения, переносных заземлений и других защитных средств.

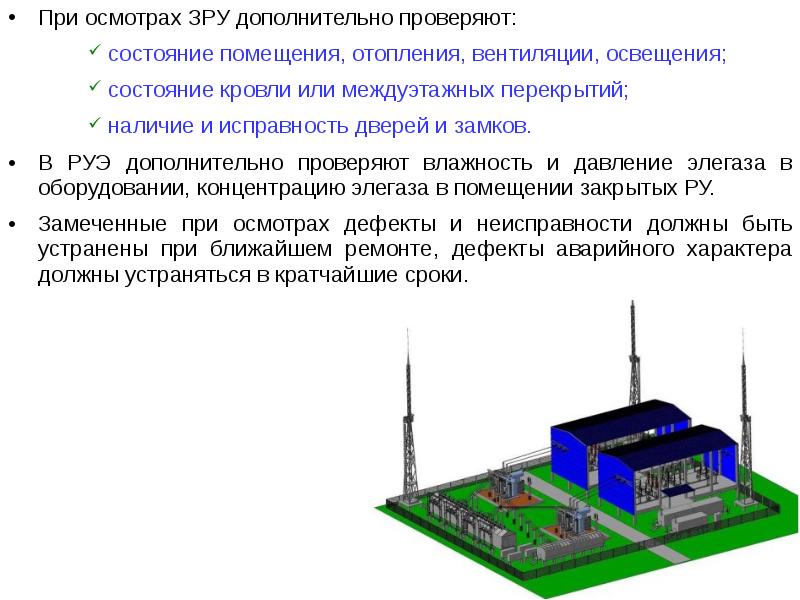

Слайд 259


При осмотрах ЗРУ дополнительно проверяют: При осмотрах ЗРУ дополнительно проверяют: состояние помещения, отопления, вентиляции, освещения; состояние...
Описание слайда:
При осмотрах ЗРУ дополнительно проверяют: При осмотрах ЗРУ дополнительно проверяют: состояние помещения, отопления, вентиляции, освещения; состояние кровли или междуэтажных перекрытий; наличие и исправность дверей и замков. В РУЭ дополнительно проверяют влажность и давление элегаза в оборудовании, концентрацию элегаза в помещении закрытых РУ. Замеченные при осмотрах дефекты и неисправности должны быть устранены при ближайшем ремонте, дефекты аварийного характера должны устраняться в кратчайшие сроки.

Слайд 260


Измерения и испытания оборудования Сопротивление изоляции первичных цепей, измеряемое мегаомметром на 2500 В должно быть не меньше следующих...
Описание слайда:
Измерения и испытания оборудования Сопротивление изоляции первичных цепей, измеряемое мегаомметром на 2500 В должно быть не меньше следующих значений: Uном 300 Мом; Uном = 20-150 кВ R60 > 1000 Мом; Uном = 220 кВ R60 > 3000 Мом. Сопротивления изоляции вторичных цепей, измеренное мегаомметром на 1000 В, должно быть не меньше 1 МОм. Основная изоляции оборудования испытывается повышенным напряжением в течение 1 мин. Изоляции вторичных цепей испытывается напряжением 1 кВ в течение 1 мин. Тепловизионный контроль оборудования.

Слайд 261


Шины Непосредственно у шин главное внимание уделяется контактным соединениям. Переходные сопротивления болтовых контактных соединений Rкс...
Описание слайда:
Шины Непосредственно у шин главное внимание уделяется контактным соединениям. Переходные сопротивления болтовых контактных соединений Rкс увеличиваются вследствие окисления поверхностей соприкосновения и ослабления контактного давления под воздействием окружающей среды, механических и токовых нагрузок. При возрастании переходного сопротивления температура контактного соединения увеличивается, окислительные процессы ускоряются, вызывая еще большее увеличение переходного сопротивления. В конечном итоге происходит выгорание контактного соединения.

Слайд 262


Состояние контактного соединения может определяться визуально. Состояние контактного соединения может определяться визуально. Более точно состояние...
Описание слайда:
Состояние контактного соединения может определяться визуально. Состояние контактного соединения может определяться визуально. Более точно состояние контактного соединения определяют путем измерения переходного сопротивления Rкс или температуры контактного соединения кс. Для болтовых контактных соединений шин должно выполняться условие Rкс

Слайд 263


Силовые выключатели Внеочередные осмотры проводятся после отключения тока КЗ. При осмотрах обращают внимание на нагрев и состояние наружных...
Описание слайда:
Силовые выключатели Внеочередные осмотры проводятся после отключения тока КЗ. При осмотрах обращают внимание на нагрев и состояние наружных контактных соединений, крепление выключателя и привода, состояние и степень загрязнения изоляции, исправность цепи заземления. У масляных выключателей контролируются уровень масла, отсутствие его утечек, температура и степень загрязненности масла. У воздушных выключателей контролируются утечки и давление сжатого воздуха; у элегазовых выключателей — утечки, давление и влажность элегаза.

Слайд 264


Масляные и воздушные выключатели имеют низкую надежность, небольшой коммутационный ресурс, пожароопасность (у масляных выключателей), высокую...
Описание слайда:
Масляные и воздушные выключатели имеют низкую надежность, небольшой коммутационный ресурс, пожароопасность (у масляных выключателей), высокую трудоемкость ремонта и обслуживания. Масляные и воздушные выключатели имеют низкую надежность, небольшой коммутационный ресурс, пожароопасность (у масляных выключателей), высокую трудоемкость ремонта и обслуживания. Масляные выключатели Воздушный выключатель

Слайд 265


В настоящее время при строительстве новых и реконструкции существующих объектов устанавливаются элегазовые и вакуумные выключатели, обладающие более...
Описание слайда:
В настоящее время при строительстве новых и реконструкции существующих объектов устанавливаются элегазовые и вакуумные выключатели, обладающие более высокими техническими характеристиками. В настоящее время при строительстве новых и реконструкции существующих объектов устанавливаются элегазовые и вакуумные выключатели, обладающие более высокими техническими характеристиками. Вакуумный и элегазовый выключатели

Слайд 266


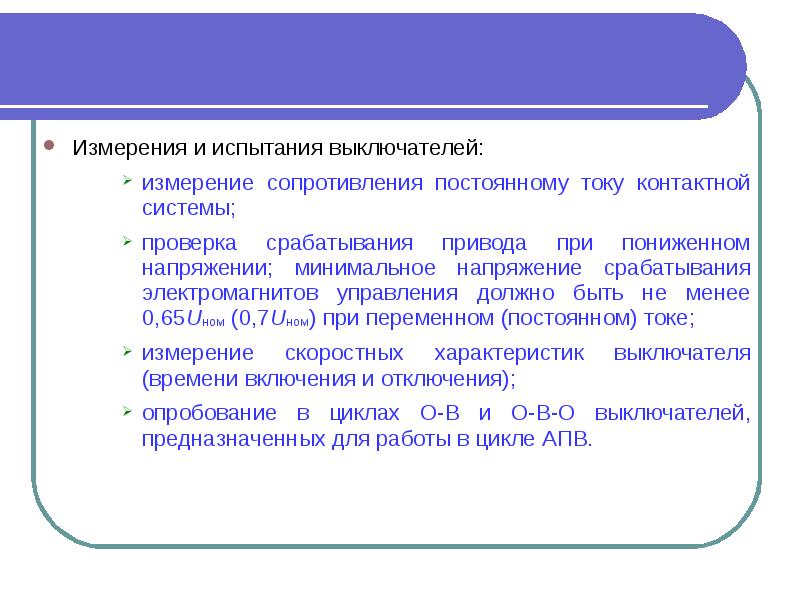

Измерения и испытания выключателей: измерение сопротивления постоянному току контактной системы; проверка срабатывания привода при пониженном...
Описание слайда:
Измерения и испытания выключателей: измерение сопротивления постоянному току контактной системы; проверка срабатывания привода при пониженном напряжении; минимальное напряжение срабатывания электромагнитов управления должно быть не менее 0,65Uном (0,7Uном) при переменном (постоянном) токе; измерение скоростных характеристик выключателя (времени включения и отключения); опробование в циклах О-В и О-В-О выключателей, предназначенных для работы в цикле АПВ.

Слайд 267


Разъединители При осмотрах разъединителей обращают внимание на состояние контактов и изоляции. Проверяются общее состояние контактов, их соосность и...
Описание слайда:
Разъединители При осмотрах разъединителей обращают внимание на состояние контактов и изоляции. Проверяются общее состояние контактов, их соосность и одно-временность замыкания и размыка-ния. При наличии отмеченных недостатков выполняется ревизия контактов и их регулировка. Загрязнение поверхности изоляторов разъединителей увеличивает веро-ятность ее перекрытия особенно в сырую погоду. При обнаружении трещин и сколов на изоляторах аппарат следует вывести в ремонт.

Слайд 268


Измерения и испытания разъединителей: Измерения и испытания разъединителей: измерение сопротивления постоянному току контактной системы...
Описание слайда:
Измерения и испытания разъединителей: Измерения и испытания разъединителей: измерение сопротивления постоянному току контактной системы разъединителей; измерение усилия вытягивания одного контакта из другого; проверка работы многократным включением и отключением при номинальном напряжении; проверка работы механических блокировок.

Слайд 269


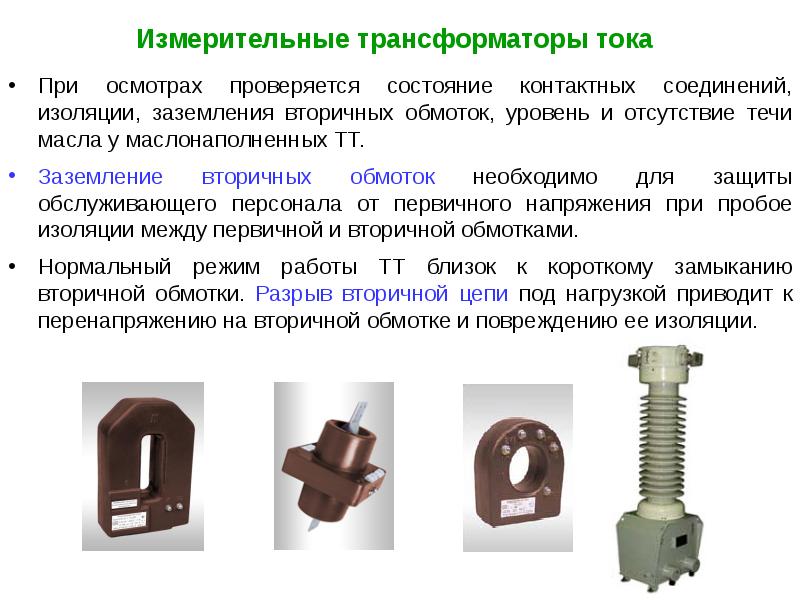

Измерительные трансформаторы тока При осмотрах проверяется состояние контактных соединений, изоляции, заземления вторичных обмоток, уровень и...
Описание слайда:
Измерительные трансформаторы тока При осмотрах проверяется состояние контактных соединений, изоляции, заземления вторичных обмоток, уровень и отсутствие течи масла у маслонаполненных ТТ. Заземление вторичных обмоток необходимо для защиты обслуживающего персонала от первичного напряжения при пробое изоляции между первичной и вторичной обмотками. Нормальный режим работы ТТ близок к короткому замыканию вторичной обмотки. Разрыв вторичной цепи под нагрузкой приводит к перенапряжению на вторичной обмотке и повреждению ее изоляции.

Слайд 270


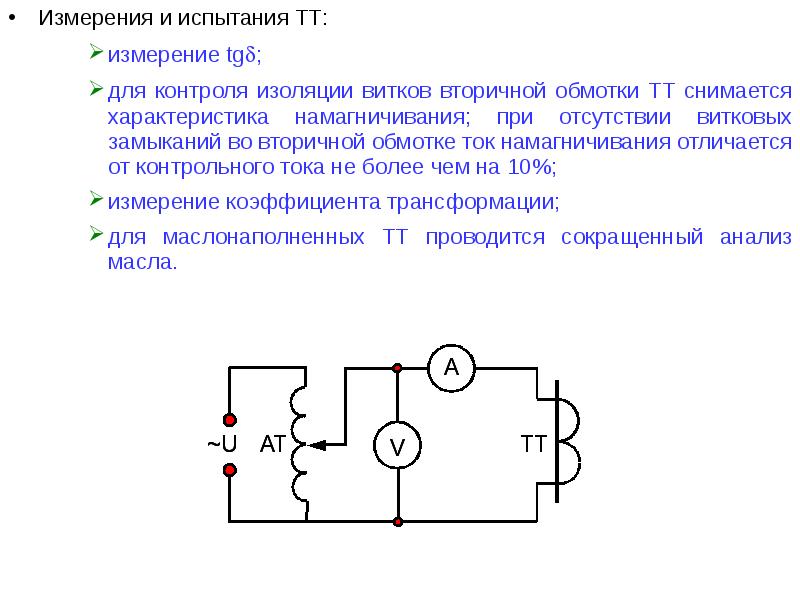

Измерения и испытания ТТ: Измерения и испытания ТТ: измерение tg; для контроля изоляции витков вторичной обмотки ТТ снимается характеристика...
Описание слайда:
Измерения и испытания ТТ: Измерения и испытания ТТ: измерение tg; для контроля изоляции витков вторичной обмотки ТТ снимается характеристика намагничивания; при отсутствии витковых замыканий во вторичной обмотке ток намагничивания отличается от контрольного тока не более чем на 10%; измерение коэффициента трансформации; для маслонаполненных ТТ проводится сокращенный анализ масла.

Слайд 271


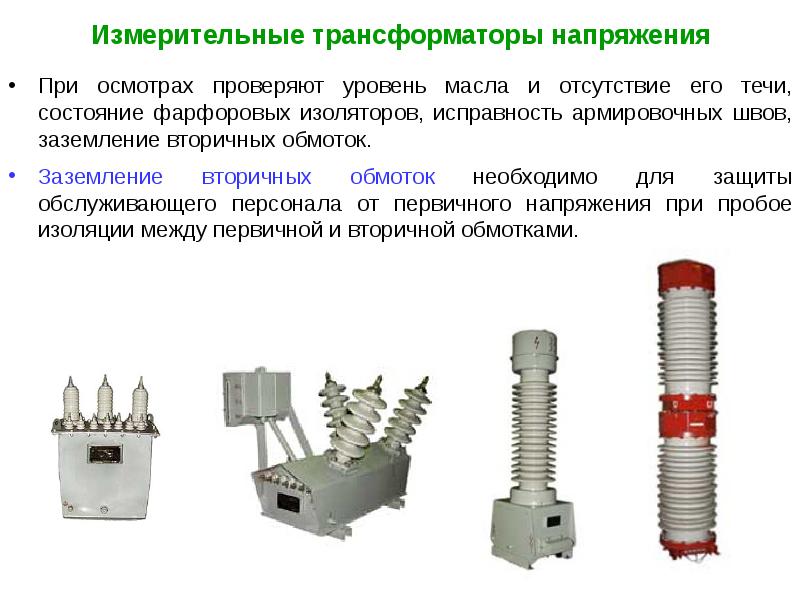

Измерительные трансформаторы напряжения При осмотрах проверяют уровень масла и отсутствие его течи, состояние фарфоровых изоляторов, исправность...
Описание слайда:
Измерительные трансформаторы напряжения При осмотрах проверяют уровень масла и отсутствие его течи, состояние фарфоровых изоляторов, исправность армировочных швов, заземление вторичных обмоток. Заземление вторичных обмоток необходимо для защиты обслуживающего персонала от первичного напряжения при пробое изоляции между первичной и вторичной обмотками.

Слайд 272


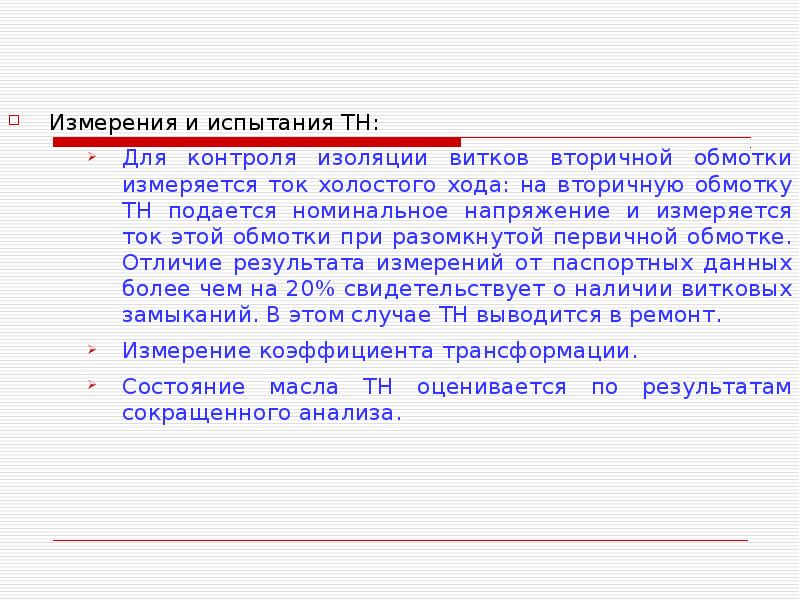

Измерения и испытания ТН: Измерения и испытания ТН: Для контроля изоляции витков вторичной обмотки измеряется ток холостого хода: на вторичную...
Описание слайда:
Измерения и испытания ТН: Измерения и испытания ТН: Для контроля изоляции витков вторичной обмотки измеряется ток холостого хода: на вторичную обмотку ТН подается номинальное напряжение и измеряется ток этой обмотки при разомкнутой первичной обмотке. Отличие результата измерений от паспортных данных более чем на 20% свидетельствует о наличии витковых замыканий. В этом случае ТН выводится в ремонт. Измерение коэффициента трансформации. Состояние масла ТН оценивается по результатам сокращенного анализа.

Слайд 273


Конденсаторные установки При осмотрах КУ проверяют целостность и степень загрязнения изоляции, состояние контактных соединений ошиновки, отсутствие...
Описание слайда:
Конденсаторные установки При осмотрах КУ проверяют целостность и степень загрязнения изоляции, состояние контактных соединений ошиновки, отсутствие течи из корпусов конденсаторов; состояние проводников заземления. Контроль режима работы КУ выполняется измерением напряжения, тока, неравномерности нагрузки фаз. При повышении напряжения на КУ свыше 110% от номинального установка должна быть отключена. Токи в фазах должны отличаться не более чем на 5%. Перед обслуживанием отключенной КУ производится контрольный разряд конденсаторов. Конденсаторы испытываются повышенным напряжением.

Слайд 274


Аппараты защиты от перенапряжений При осмотрах РВ и ОПН, имеющих фарфоровые покрышки, особое внимание обращают на герметичность конструкции. При...
Описание слайда:
Аппараты защиты от перенапряжений При осмотрах РВ и ОПН, имеющих фарфоровые покрышки, особое внимание обращают на герметичность конструкции. При наличии повреждений фарфоровой покрышки или армировочных швов аппарат выводится в ремонт. Измерения и испытания РВ и ОПН: измерение сопротивления РВ и ОПН; измерения тока проводимости РВ и ОПН; измерение пробивного напряжения РВ. Измерение сопротивления и тока проводимости позволяет выявить увлажнение внутренних деталей, обрывы цепи шунтирующих резисторов, ухудшение характеристик нелинейных резисторов ОПН . Измерение пробивного напряжения РВ производится с целью определения соответствия защитных характеристик разрядника требуемым нормам.

Слайд 275


Заземляющие устройства Осмотры видимой части ЗУ должны проводиться не реже 1 раза в 6 месяцев. При осмотре оценивается состояние открыто проложенных...
Описание слайда:
Заземляющие устройства Осмотры видимой части ЗУ должны проводиться не реже 1 раза в 6 месяцев. При осмотре оценивается состояние открыто проложенных заземляющих проводников, болтовых контактных соединений. Осмотры с выборочным вскрытием грунта проводятся в местах ЗУ, наиболее подверженных коррозии, а также у мест заземления нейтралей трансформаторов, присоединений РВ и ОПН. Такие осмотры проводятся не реже 1 раза в 12 лет. Элемент ЗУ бракуется, если коррозией поражено более 50% его сечения. Измерения: сопротивлений болтовых соединений должны быть не более 0,05 Ом; напряжения прикосновения; удельного сопротивления грунта и ЗУ. Прибор для измерения сопротивлений заземляющих устройств Ф4103

Слайд 276


Тепловизионный контроль оборудования Тепловизионный контроль оборудования РУ на напряжение до 35 кВ должен проводиться не реже 1 раза в 3 года, для...
Описание слайда:
Тепловизионный контроль оборудования Тепловизионный контроль оборудования РУ на напряжение до 35 кВ должен проводиться не реже 1 раза в 3 года, для оборудования напряжением 110…220 кВ — не реже 1 раз в 2 года. Тепловизионный контроль всех видов соединений проводов ВЛ должен проводиться не реже 1 раза в 6 лет. Для тепловизионного контроля оборудования применяются специальные приборы – тепловизоры с разрешающей способностью 0,1…0,2°С, с температурным диапазоном от 0°С до 200 °С.

Слайд 277


В тепловизоре чувствительный элемент быстро и автоматически перемещается по вертикали и горизонтали. В оперативной памяти тепловизора создается...
Описание слайда:
В тепловизоре чувствительный элемент быстро и автоматически перемещается по вертикали и горизонтали. В оперативной памяти тепловизора создается таблица с температурами точек объекта. В тепловизоре чувствительный элемент быстро и автоматически перемещается по вертикали и горизонтали. В оперативной памяти тепловизора создается таблица с температурами точек объекта. После записи в память тепловизора информации о температурах точек объекта происходит создание изображения, в котором каждой точке с определенной температурой присваивается свой цвет. Изображение передается на дисплей. Это изображение, напоминающее естественное изображение объекта, называется теплограммой объекта.

Слайд 278


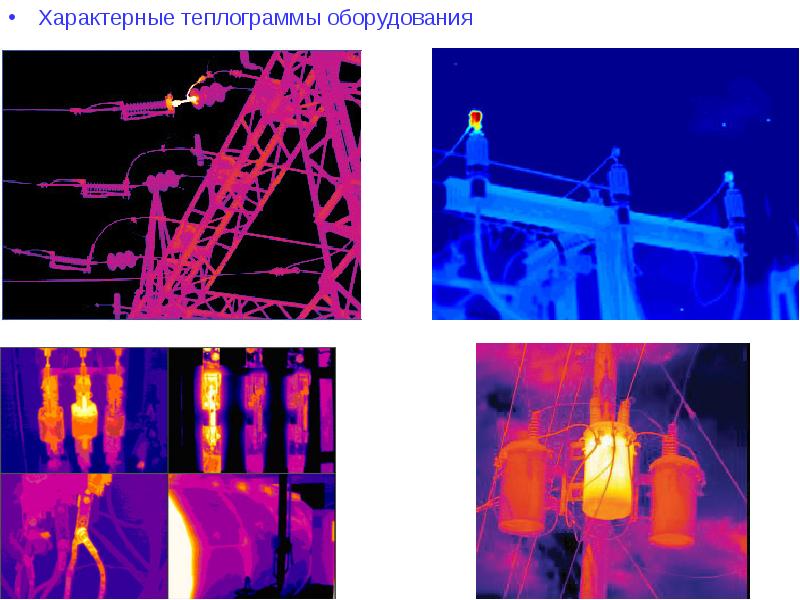

Характерные теплограммы оборудования Характерные теплограммы оборудования
Описание слайда:
Характерные теплограммы оборудования Характерные теплограммы оборудования

Слайд 279


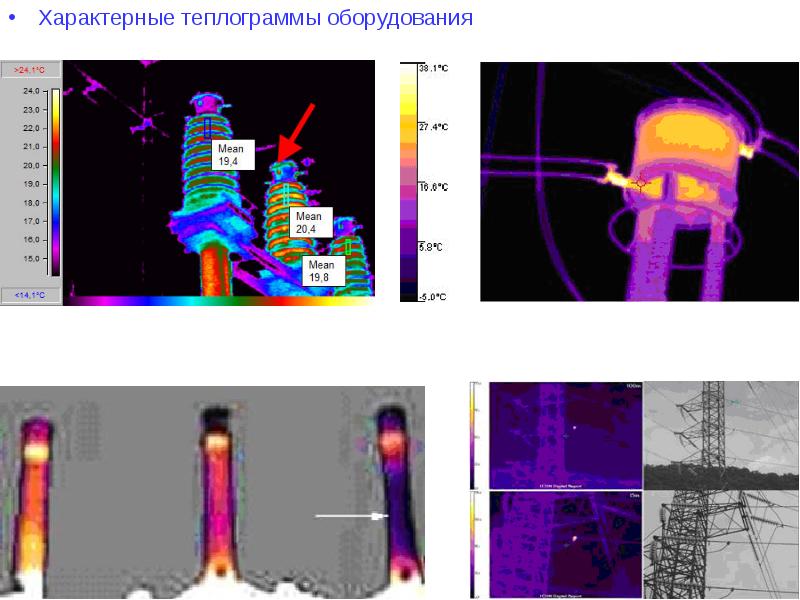

Характерные теплограммы оборудования Характерные теплограммы оборудования
Описание слайда:
Характерные теплограммы оборудования Характерные теплограммы оборудования

Слайд 280


Оценка состояния электрооборудования осуществляется: Оценка состояния электрооборудования осуществляется: по допустимым температурам нагрева;...
Описание слайда:
Оценка состояния электрооборудования осуществляется: Оценка состояния электрооборудования осуществляется: по допустимым температурам нагрева; превышениям температуры; избыточной температуре. коэффициенту дефектности; динамике изменения температуры во времени; сравнением температуры объекта с другим, заведомо исправным оборудованием.

Слайд 281


Превышение температуры — разность между измеренной температурой нагрева и температурой окружающего воздуха. Превышение температуры — разность между...
Описание слайда:
Превышение температуры — разность между измеренной температурой нагрева и температурой окружающего воздуха. Превышение температуры — разность между измеренной температурой нагрева и температурой окружающего воздуха. Избыточная температура — превышение измеренной температуры контролируемого узла над температурой аналогичных узлов других фаз, находящихся в одинаковых условиях. Коэффициент дефектности — отношение измеренного превышения температуры контактного соединения к превышению температуры, измеренному на целом участке шины (провода), отстоящем от контактного соединения на расстоянии не менее 1 м. Наибольшие допустимые температуры нагрева д и превышения температуры д для оборудования приводятся в справочной литературе.

Слайд 282


Вопросы для самопроверки Какова периодичность осмотров распределительных устройств? Как оценить состояние контактного соединения? Назовите основные...
Описание слайда:
Вопросы для самопроверки Какова периодичность осмотров распределительных устройств? Как оценить состояние контактного соединения? Назовите основные пункты испытаний выключателей. С какой целью заземляются вторичные обмотки измерительных трансформаторов? С какой целью снимается характеристика намагничивания ТТ? С какой целью измеряется ток холостого хода ТН? Когда производится контрольный разряд конденсаторов? С какой целью проверяется герметичность РВ и ОПН? Периодичность осмотров видимой части ЗУ? В каких местах производится осмотр ЗУ со вскрытием грунта? Поясните термин “тепловизионный контроль”. Что представляет собой теплограмма объекта? Что такое разрешающая способность тепловизора? Какова периодичность тепловизионного контроля электрооборудования?

Слайд 283


Заключение При изучении дисциплины главное внимание должно уделяться вопросам организации электромонтажных работ, организации технического...
Описание слайда:
Заключение При изучении дисциплины главное внимание должно уделяться вопросам организации электромонтажных работ, организации технического обслуживания и ремонта оборудования, методам его испытаний, диагностики состояния, нормативной технической документации. Знание указанных вопросов позволит будущему специалисту быстро и успешно адаптироваться в современных условиях производства электромонтажных работ и эксплуатации электрооборудования как на промышленных предприятиях, так и в энергосистемах. Совершенствование знаний студентов в области монтажа и эксплуатации оборудования систем электроснабжения достигается изучением специальной нормативно-технической литературы, далеко не полный перечень которой приведен в библиографическом списке. Специалист должен следить за появлением новых материалов, конструкций, технологий в выбранной сфере деятельности, в частности, с помощью таких средств информации, как Интернет. Совершенствование знаний специалиста достигается участием в технических семинарах, конференциях, посещением отраслевых выставок, систематически организуемых в области электроэнергетики и электротехнической промышленности.

Скачать

Похожие презентации
Mypresentation.ru
Загрузить презентацию
