Слайд 1


Сопряжения линий
Описание слайда:
Сопряжения линий

Слайд 2


Сопряжения линий Сопряжением называется плавный переход от одной линии к другой. Для построения любого сопряжения дугой заданного радиуса нужно...
Описание слайда:
Сопряжения линий Сопряжением называется плавный переход от одной линии к другой. Для построения любого сопряжения дугой заданного радиуса нужно найти: Центр сопряжения – центр, из которого проводят дугу; Точки сопряжения (касания) – точки, в которых одна линия переходит в другую.

Слайд 3


Внешнее касание Расстояние между их центрами ОО1 равно сумме радиусов окружностей R+R1
Описание слайда:
Внешнее касание Расстояние между их центрами ОО1 равно сумме радиусов окружностей R+R1

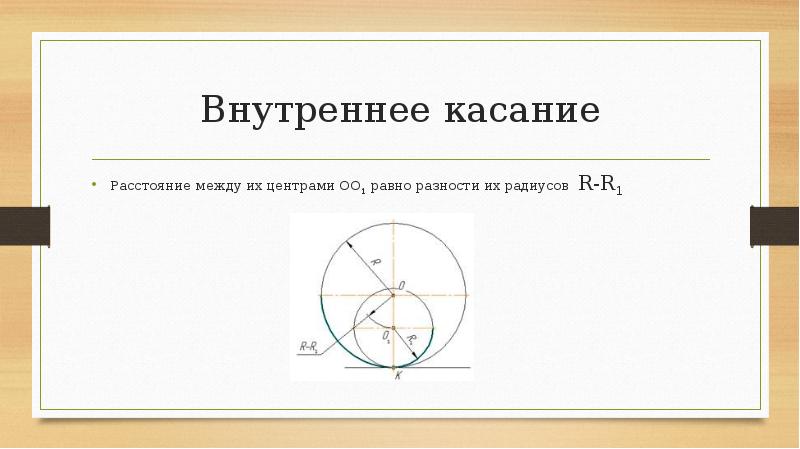

Слайд 4


Внутреннее касание Расстояние между их центрами ОО1 равно разности их радиусов R-R1
Описание слайда:
Внутреннее касание Расстояние между их центрами ОО1 равно разности их радиусов R-R1

Слайд 5


Сопряжение двух пересекающихся прямых Даны пересекающиеся под прямым, острым и тупым углами прямые линии. Требуется построить сопряжения этих прямых...
Описание слайда:
Сопряжение двух пересекающихся прямых Даны пересекающиеся под прямым, острым и тупым углами прямые линии. Требуется построить сопряжения этих прямых дугой заданного радиуса R.

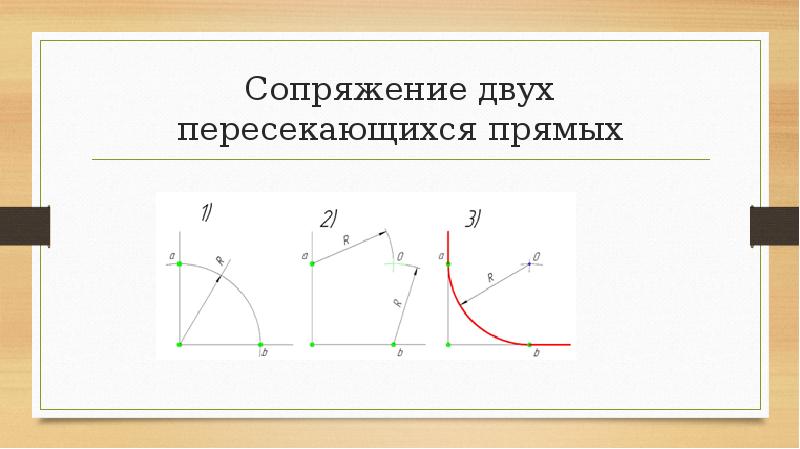

Слайд 6


Сопряжение двух пересекающихся прямых
Описание слайда:
Сопряжение двух пересекающихся прямых

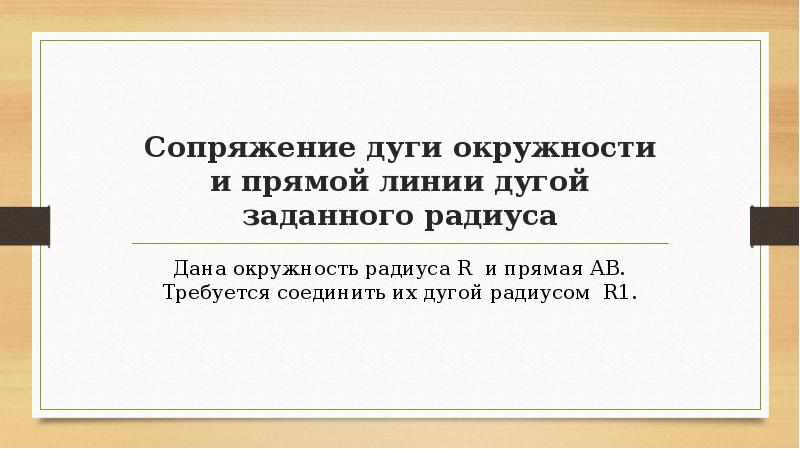

Слайд 7


Сопряжение дуги окружности и прямой линии дугой заданного радиуса Дана окружность радиуса R и прямая АВ. Требуется соединить их дугой радиусом R1.
Описание слайда:
Сопряжение дуги окружности и прямой линии дугой заданного радиуса Дана окружность радиуса R и прямая АВ. Требуется соединить их дугой радиусом R1.

Слайд 8


Внешнее касание Дана окружность радиуса R и прямая АВ. Требуется соединить их дугой радиусом R1.
Описание слайда:
Внешнее касание Дана окружность радиуса R и прямая АВ. Требуется соединить их дугой радиусом R1.

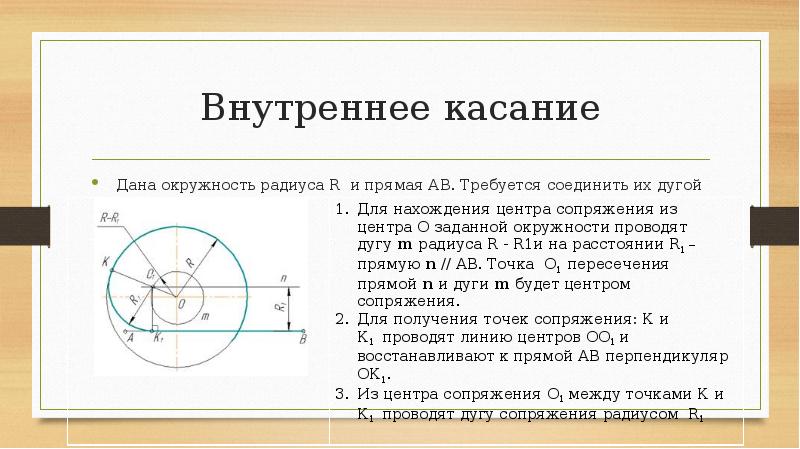

Слайд 9


Внутреннее касание Дана окружность радиуса R и прямая АВ. Требуется соединить их дугой радиусом R1.
Описание слайда:
Внутреннее касание Дана окружность радиуса R и прямая АВ. Требуется соединить их дугой радиусом R1.

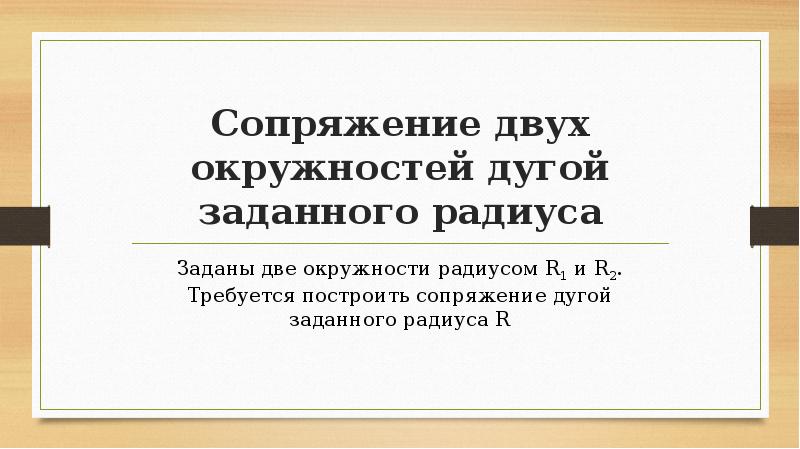

Слайд 10


Сопряжение двух окружностей дугой заданного радиуса Заданы две окружности радиусом R1 и R2. Требуется построить сопряжение дугой заданного радиуса R
Описание слайда:
Сопряжение двух окружностей дугой заданного радиуса Заданы две окружности радиусом R1 и R2. Требуется построить сопряжение дугой заданного радиуса R

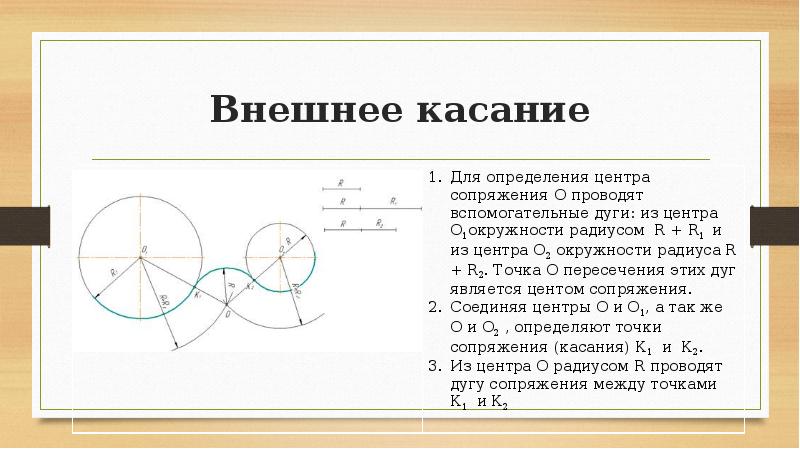

Слайд 11


Внешнее касание
Описание слайда:
Внешнее касание

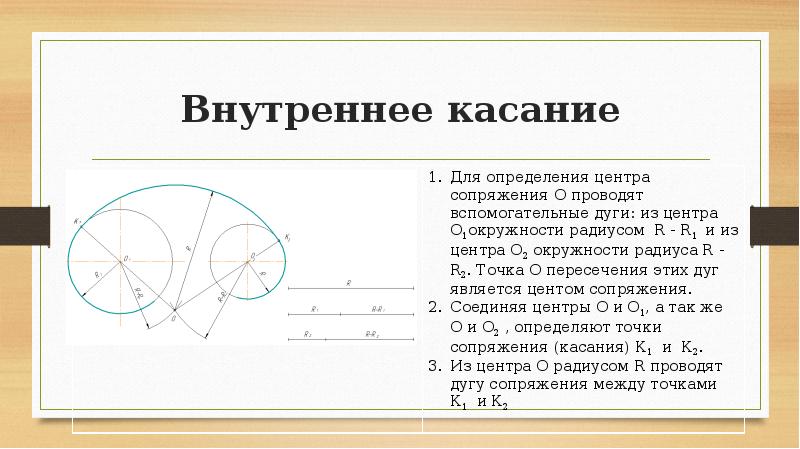

Слайд 12


Внутреннее касание
Описание слайда:
Внутреннее касание

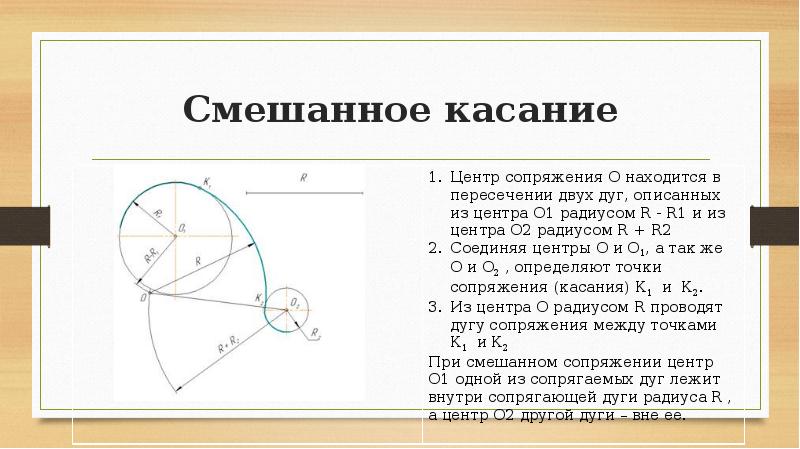

Слайд 13


Смешанное касание
Описание слайда:
Смешанное касание
