Слайд 1

Описание слайда:

Типы линий Слепнев Н.И. 2017 год

Слайд 2

Описание слайда:

Типы линий Толщина основной линии обозначается S. Толщины других линий выбираются в зависимости от S.

Слайд 3

Описание слайда:

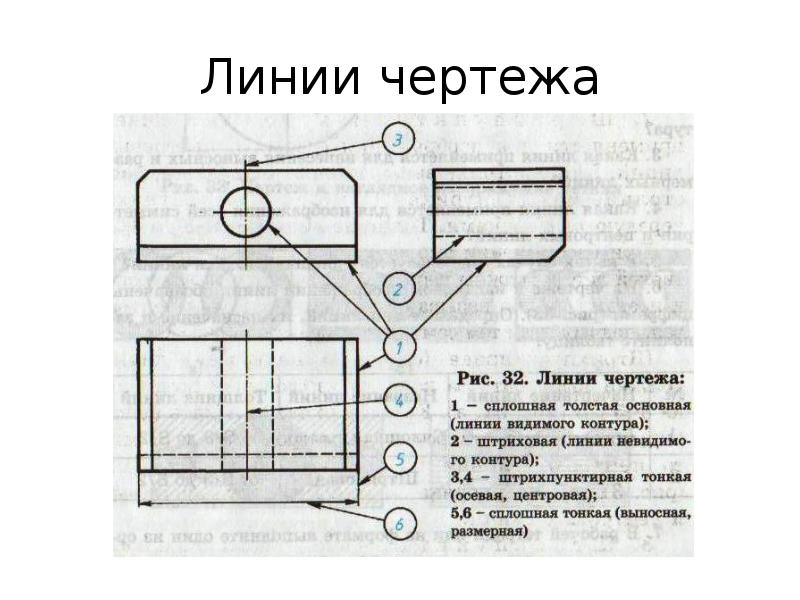

Сплошная толстая основная линия Линии видимого контура; Линии контура сечений; Внутренняя рамка чертежа; Графы основной надписи. Толщина сплошной основной линии (S) выбирается в пределах от 0,5 до 1,4 мм.

Слайд 4

Описание слайда:

Сплошная тонкая линия Размерные и выносные линии; Штриховка; Полки линий-выносок; Воображаемые линии перехода одной плоскости в другую. Толщина сплошной тонкой линии выбирается в пределах от S/3 до S/2.

Слайд 5

Описание слайда:

Другие типы линий Сплошная волнистая линия: линии обрыва; разграничение вида и разреза. Сплошная тонкая с изломом: длинные линии обрыва. Штриховая: линии невидимого контура, невидимые линии перехода. Штрихпунктирная тонкая: осевые и центровые линии (штрих от 5 до 30 мм, расстояние между штрихами от 3 до 5 мм, штрихи чередуются с точками или пунктиром). Толщина этих линий выбирается в пределах от S/3 до S/2. 5. Разомкнутая линия: изображение места секущей плоскости при построении сечений и разрезов. Толщина линии от S до 1,5S.

Слайд 6

Описание слайда:

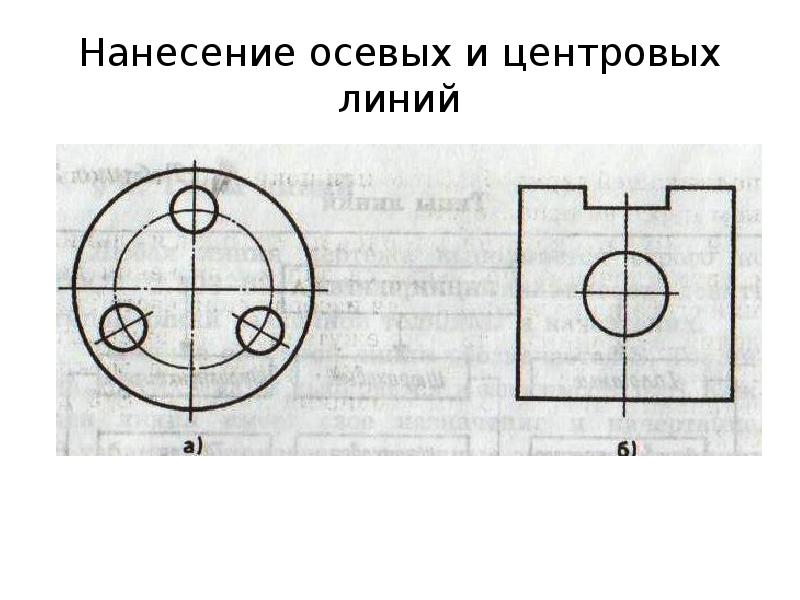

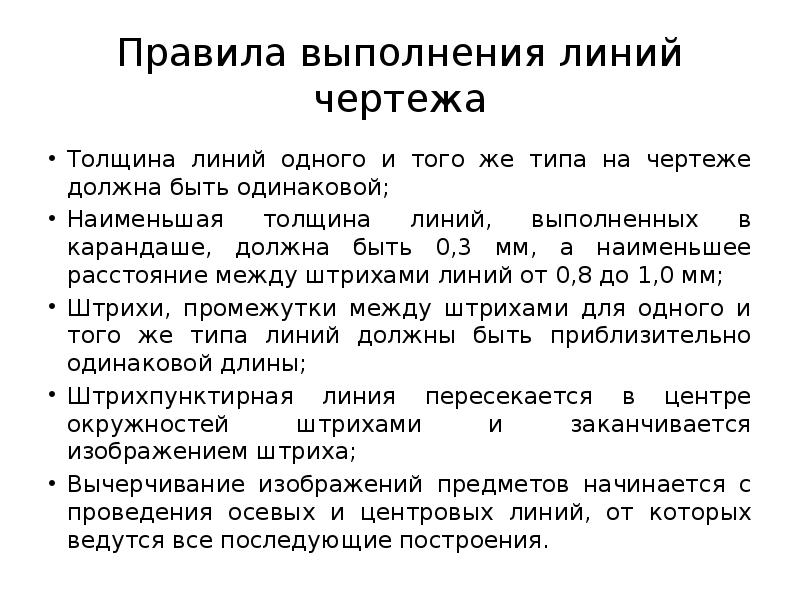

Правила выполнения линий чертежа Толщина линий одного и того же типа на чертеже должна быть одинаковой; Наименьшая толщина линий, выполненных в карандаше, должна быть 0,3 мм, а наименьшее расстояние между штрихами линий от 0,8 до 1,0 мм; Штрихи, промежутки между штрихами для одного и того же типа линий должны быть приблизительно одинаковой длины; Штрихпунктирная линия пересекается в центре окружностей штрихами и заканчивается изображением штриха; Вычерчивание изображений предметов начинается с проведения осевых и центровых линий, от которых ведутся все последующие построения.
