Слайд 1

Описание слайда:

Тема № 2:” Двигатели технических средств службы горючего”. Занятие № 1:” Общее устройство, конструкции карбюраторных и дизельных двигателей ”.

Слайд 2

Описание слайда:

Учебные вопросы: Учебные вопросы: 1. Общее устройство автомобиля. 2.Назначение и классификация карбюраторных и дизельных двигателей. 3.Тактико-технические характеристики карбюраторных и дизельных двигателей, область их применения. 4.Принцип действия карбюраторных и дизельных двигателей.

Слайд 3

Описание слайда:

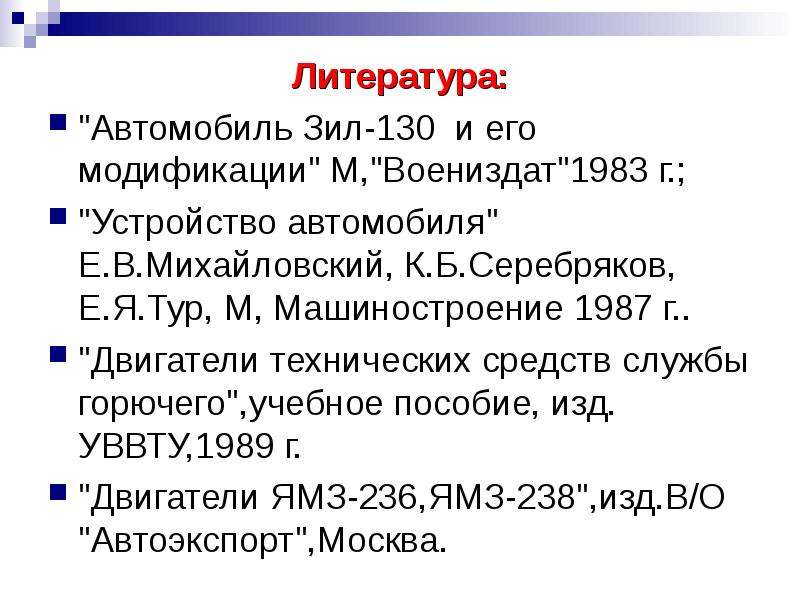

Литература: Литература: "Автомобиль Зил-130 и его модификации" М,"Воениздат"1983 г.; "Устройство автомобиля" Е.В.Михайловский, К.Б.Серебряков, Е.Я.Тур, М, Машиностроение 1987 г.. "Двигатели технических средств службы горючего",учебное пособие, изд. УВВТУ,1989 г. "Двигатели ЯМЗ-236,ЯМЗ-238",изд.В/О "Автоэкспорт",Москва.

Слайд 4

Описание слайда:

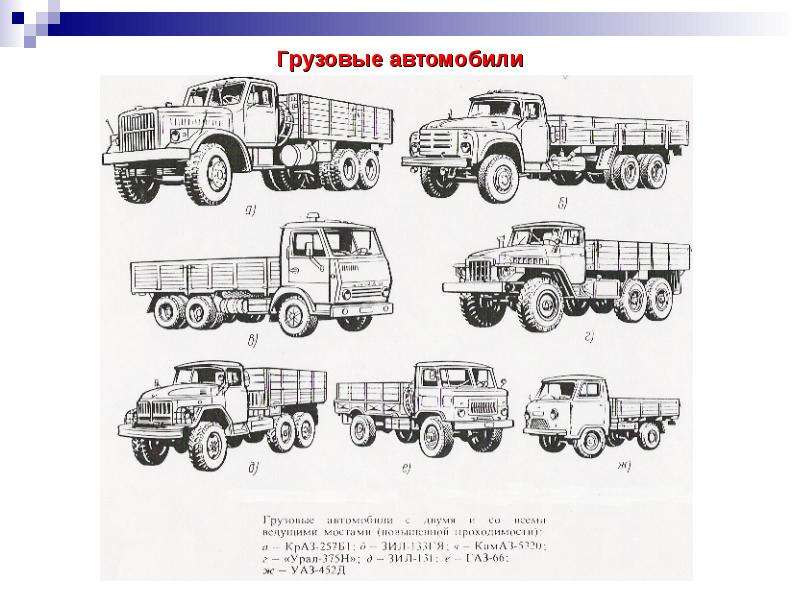

Грузовые автомобили

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

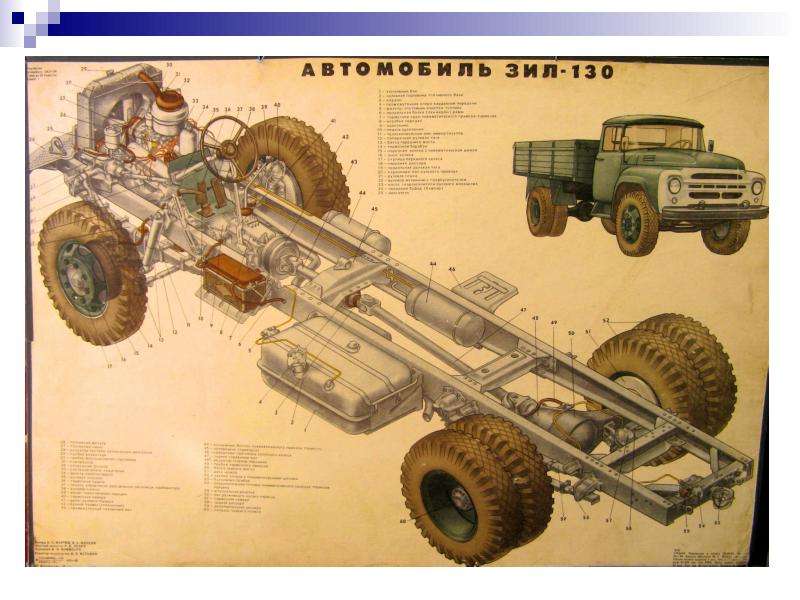

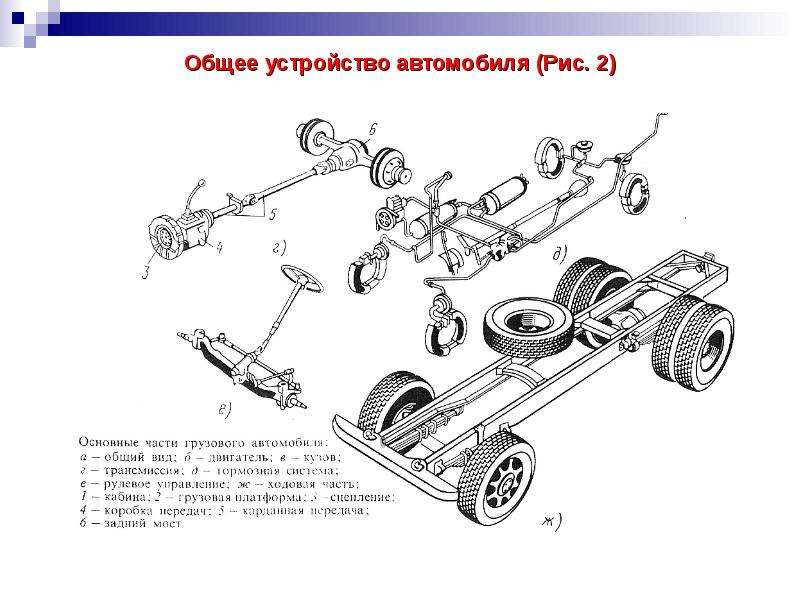

Общее устройство автомобиля (Рис. 2)

Слайд 7

Описание слайда:

Общее устройство автомобиля

Слайд 8

Описание слайда:

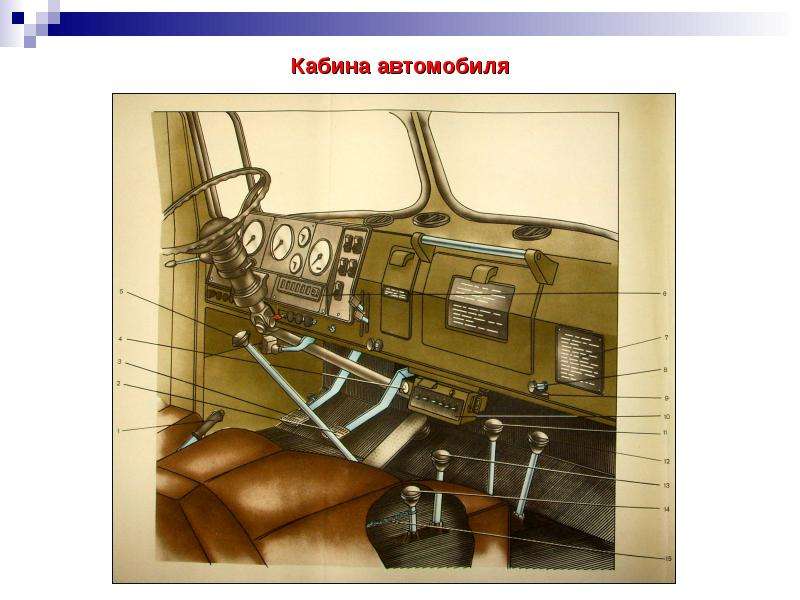

Кабина автомобиля

Слайд 9

Описание слайда:

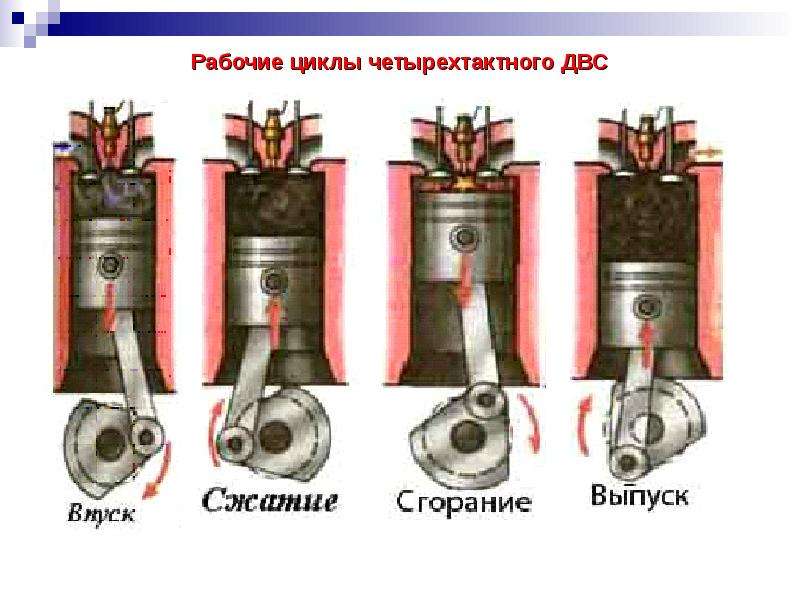

Рабочие циклы четырехтактного ДВС

Слайд 10

Описание слайда:

Рабочий цикл 2-х тактного двигателя Рис. 1. Схема работы 2-тактного карбюраторного ДВС с кривошипно-камерной продувкой: вверху — сжатие и наполнение кривошипной камеры; внизу — продувка и выпуск; 1 — свеча зажигания; 2 — поршень; 3 — продувочное окно; 4 — выпускное окно; 5 — кривошипная камера; 6 — карбюратор; 7 — впускное окно; 8 — головка цилиндра; 9 — цилиндр.

Слайд 11

Описание слайда:

Общее устройство бензинового ДВС

Слайд 12

Описание слайда:

Принцип работы бензинового ДВС

Слайд 13

Описание слайда:

Тактико-технические характеристики Тактико-технические характеристики карбюраторного двигателя ЗМЗ- 24-01. Число цилиндров - 4 Расположение цилиндров - рядное, вертикальное Степень сжатия - 6.7 Номинальная мощность - 62.5 кВт. Частота вращения коленчатого вала при номинальной мощности, -4500 об/мин. Применяемое топливо -А-76 Удельный расход топлива -306 г/( кВт ч) Применяемое масло -М-6з/10-В Сухая масса -136 кг. Применение -МНУГ-80, МНУРГ-75, МНУМ-60, МНУК-50;
