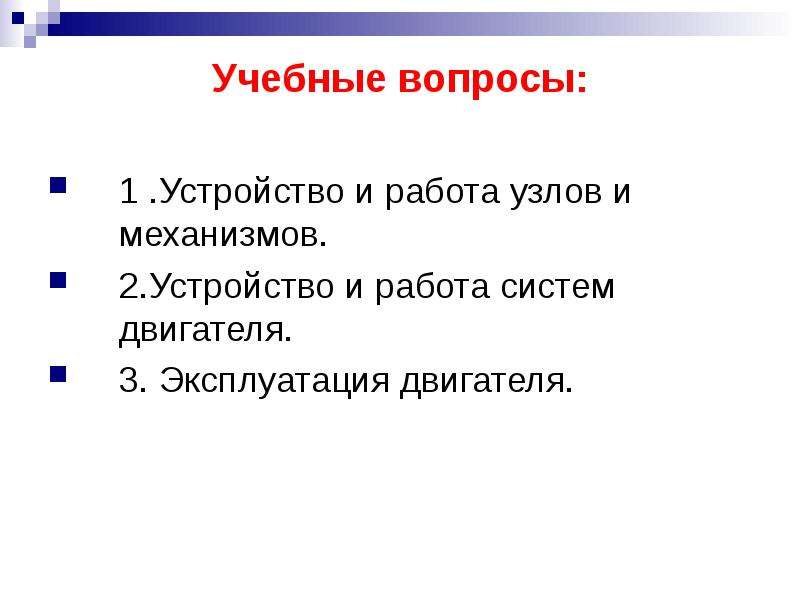

Учебные вопросы: Учебные вопросы: 1 .Устройство и работа узлов и механизмов. 2.Устройство и работа систем двигателя. 3. Эксплуатация двигателя.

Слайд 3

Описание слайда:

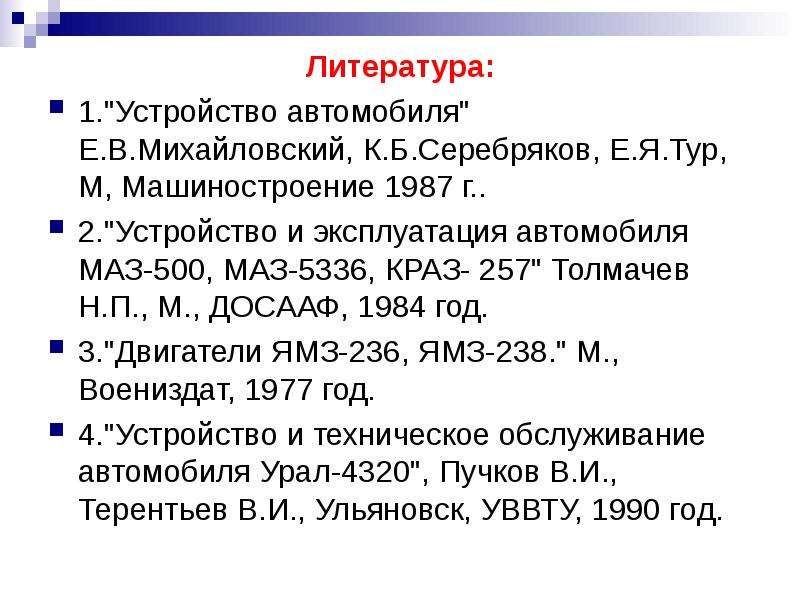

Литература: Литература: 1."Устройство автомобиля" Е.В.Михайловский, К.Б.Серебряков, Е.Я.Тур, М, Машиностроение 1987 г.. 2."Устройство и эксплуатация автомобиля МАЗ-500, МАЗ-5336, КРАЗ- 257" Толмачев Н.П., М., ДОСААФ, 1984 год. 3."Двигатели ЯМЗ-236, ЯМЗ-238." М., Воениздат, 1977 год. 4."Устройство и техническое обслуживание автомобиля Урал-4320", Пучков В.И., Терентьев В.И., Ульяновск, УВВТУ, 1990 год.

Слайд 4

Описание слайда:

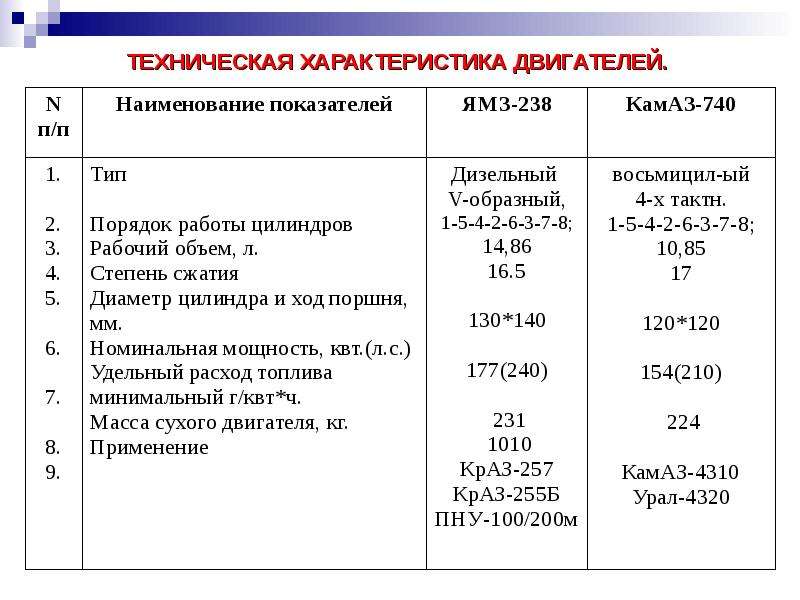

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЕЙ.

Слайд 5

Описание слайда:

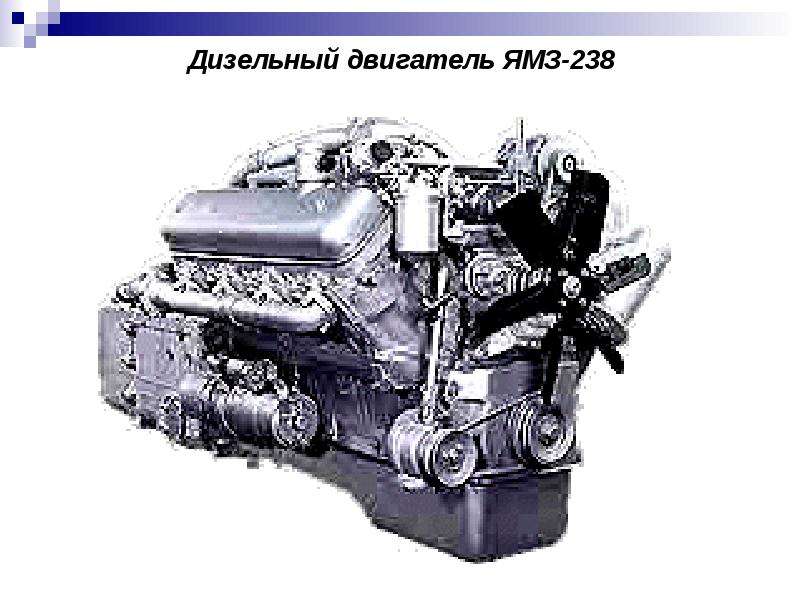

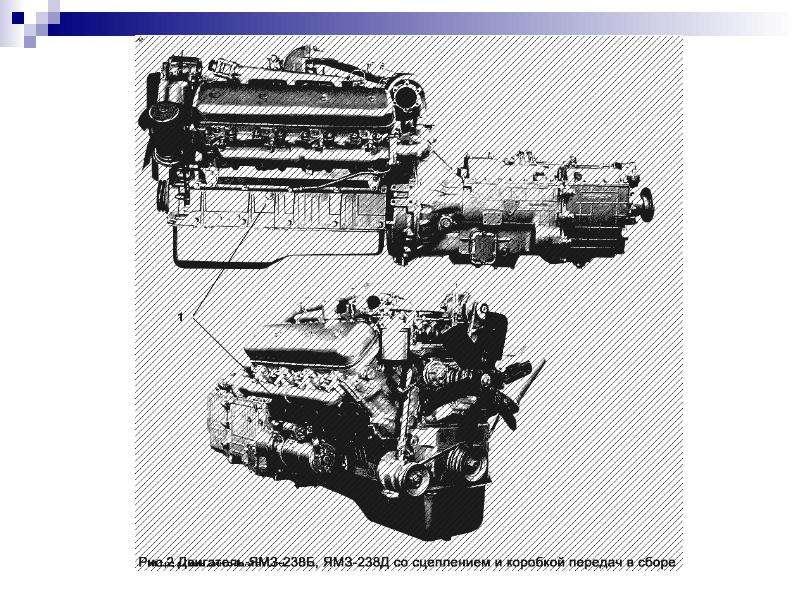

Дизельный двигатель ЯМЗ-238

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

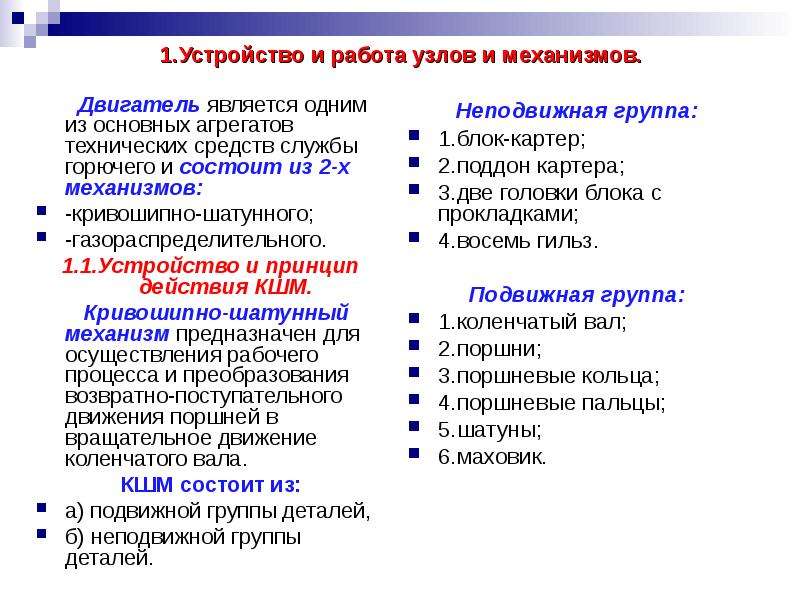

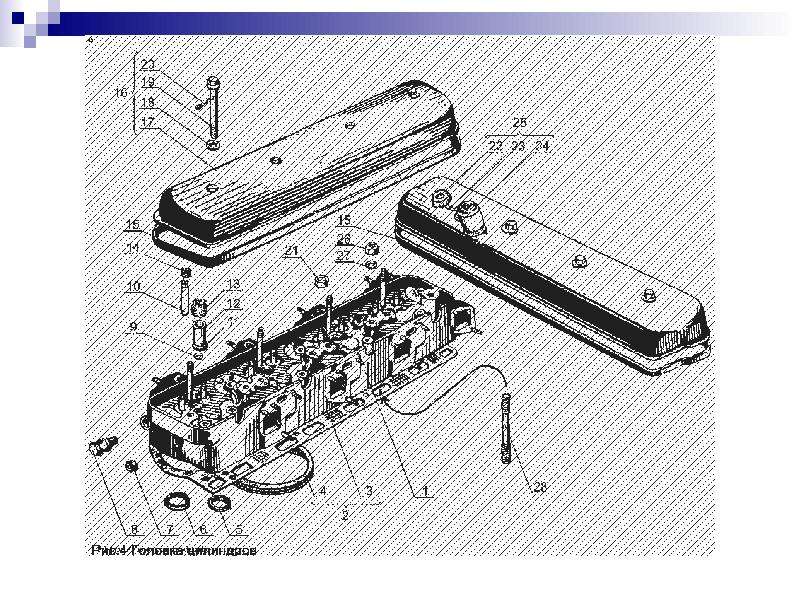

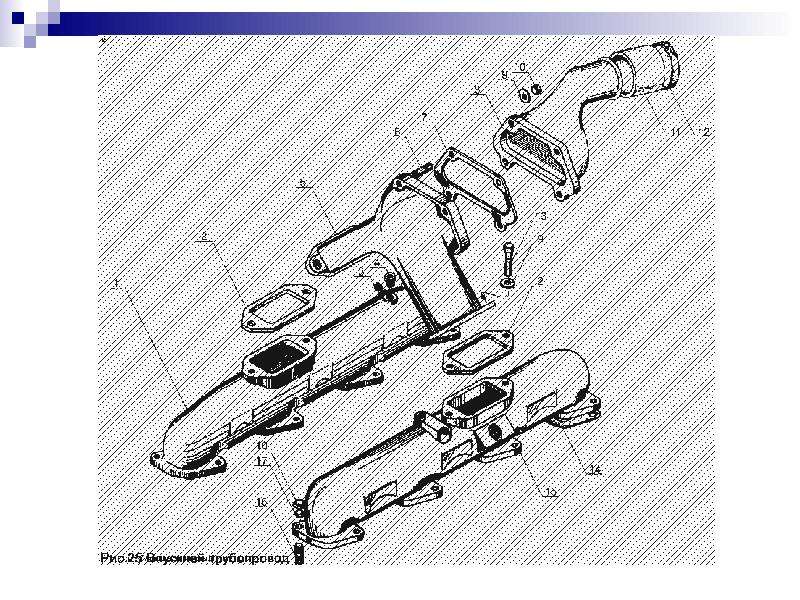

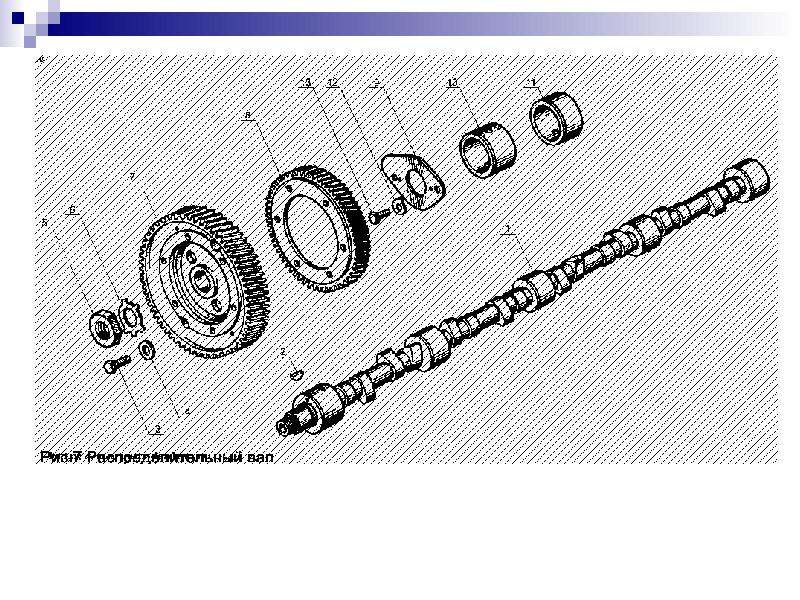

1.Устройство и работа узлов и механизмов. Двигатель является одним из основных агрегатов технических средств службы горючего и состоит из 2-х механизмов: -кривошипно-шатунного; -газораспределительного. 1.1.Устройство и принцип действия КШМ. Кривошипно-шатунный механизм предназначен для осуществления рабочего процесса и преобразования возвратно-поступательного движения поршней в вращательное движение коленчатого вала. КШМ состоит из: а) подвижной группы деталей, б) неподвижной группы деталей.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

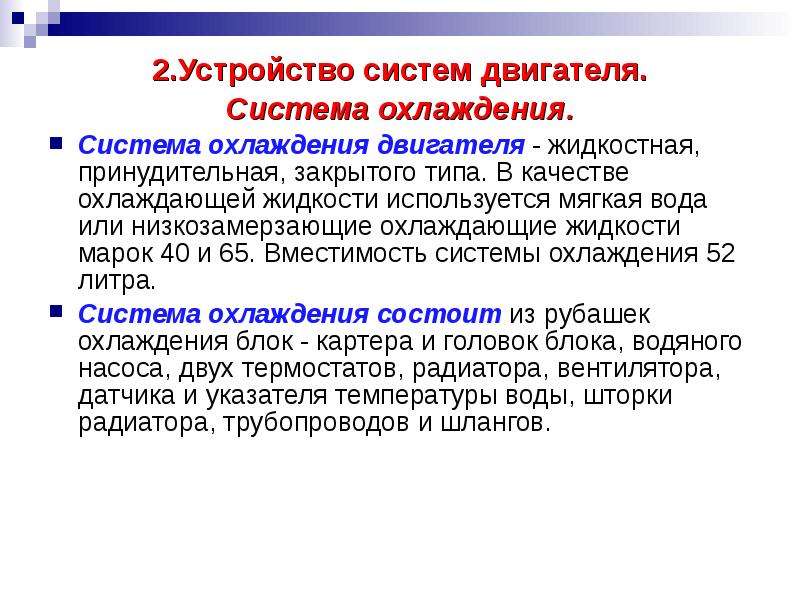

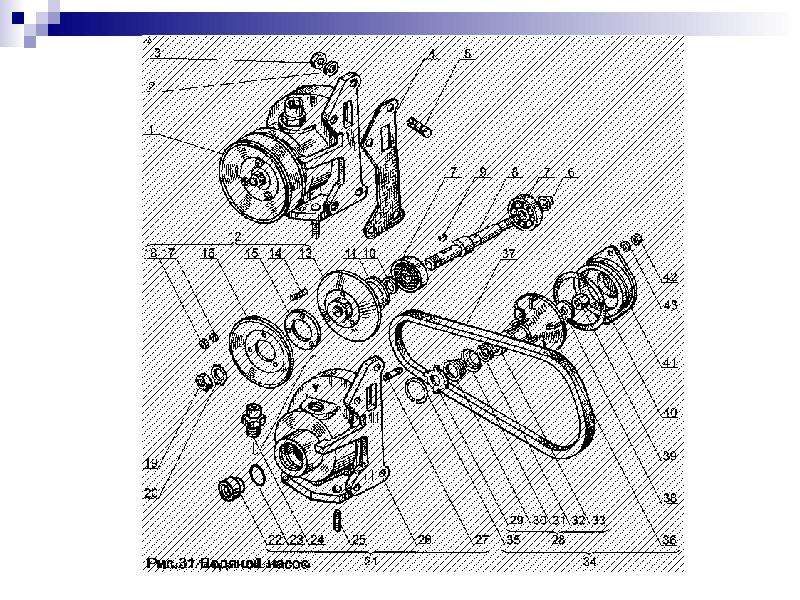

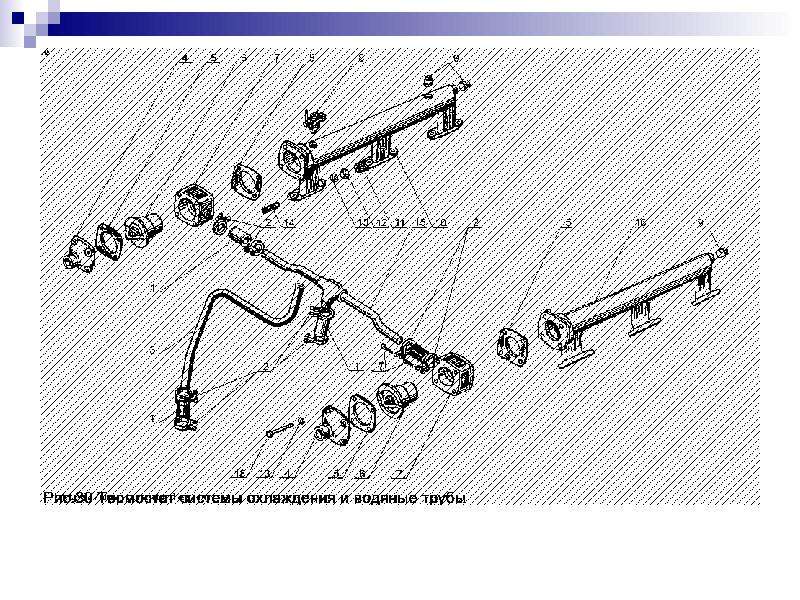

2.Устройство систем двигателя. 2.Устройство систем двигателя. Система охлаждения. Система охлаждения двигателя - жидкостная, принудительная, закрытого типа. В качестве охлаждающей жидкости используется мягкая вода или низкозамерзающие охлаждающие жидкости марок 40 и 65. Вместимость системы охлаждения 52 литра. Система охлаждения состоит из рубашек охлаждения блок - картера и головок блока, водяного насоса, двух термостатов, радиатора, вентилятора, датчика и указателя температуры воды, шторки радиатора, трубопроводов и шлангов.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

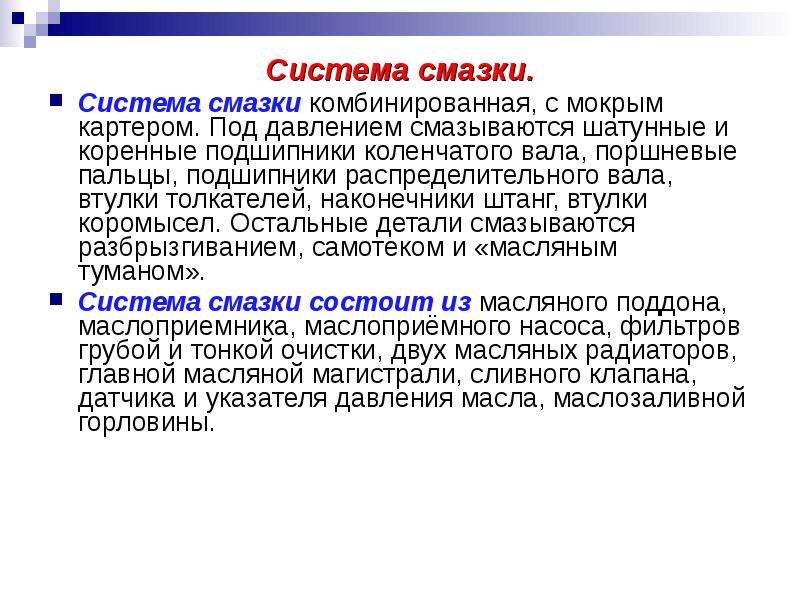

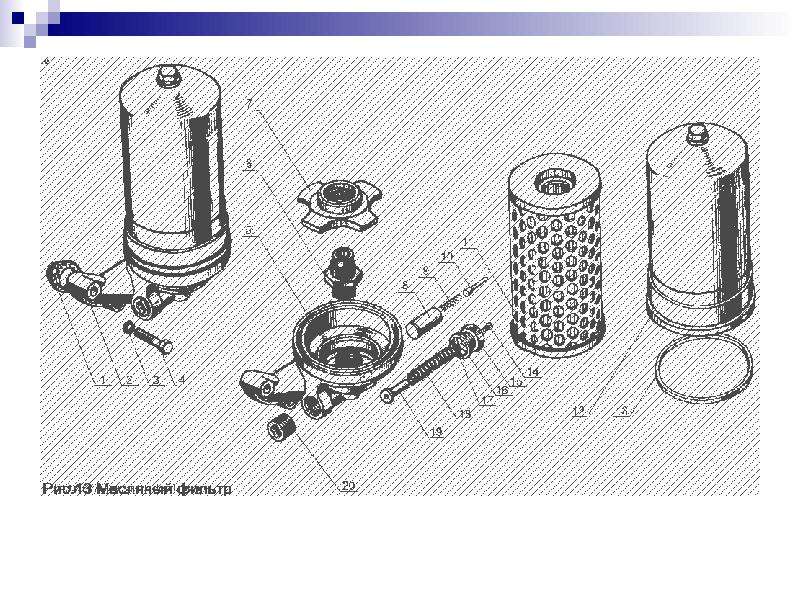

Система смазки. Система смазки. Система смазки комбинированная, с мокрым картером. Под давлением смазываются шатунные и коренные подшипники коленчатого вала, поршневые пальцы, подшипники распределительного вала, втулки толкателей, наконечники штанг, втулки коромысел. Остальные детали смазываются разбрызгиванием, самотеком и «масляным туманом». Система смазки состоит из масляного поддона, маслоприемника, маслоприёмного насоса, фильтров грубой и тонкой очистки, двух масляных радиаторов, главной масляной магистрали, сливного клапана, датчика и указателя давления масла, маслозаливной горловины.

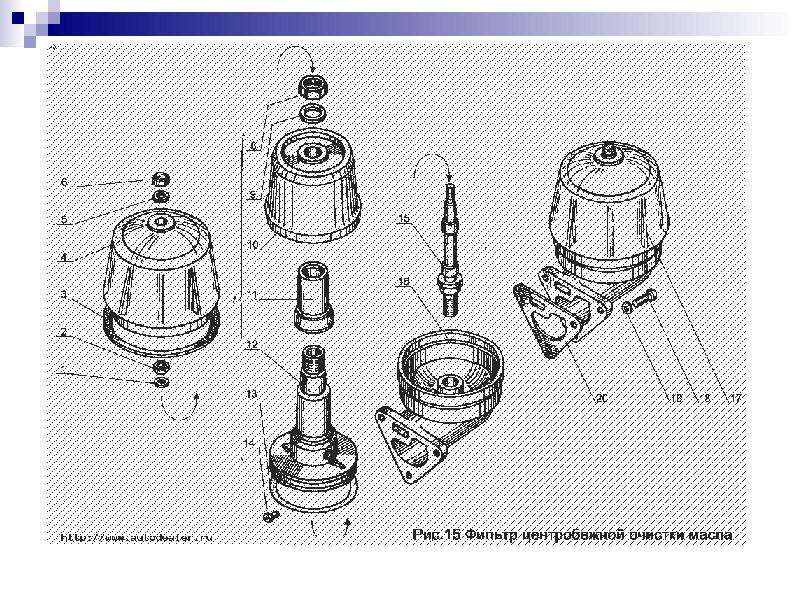

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

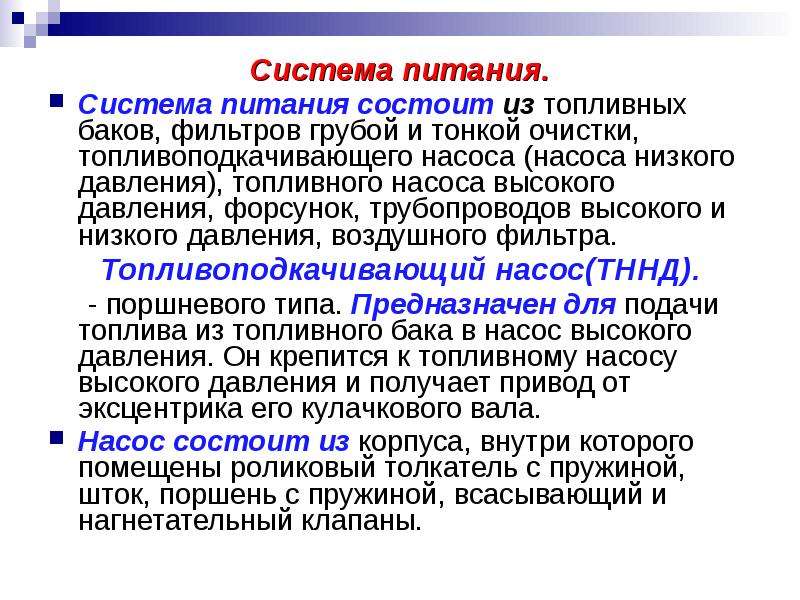

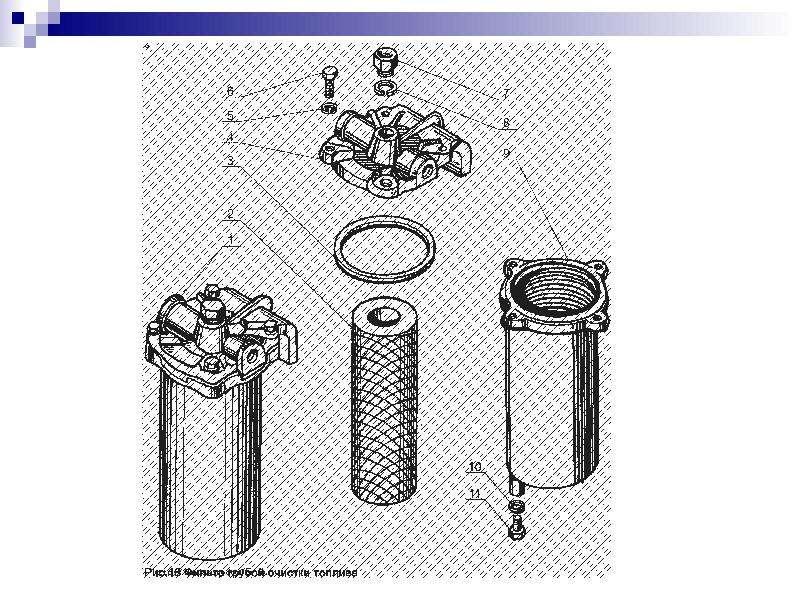

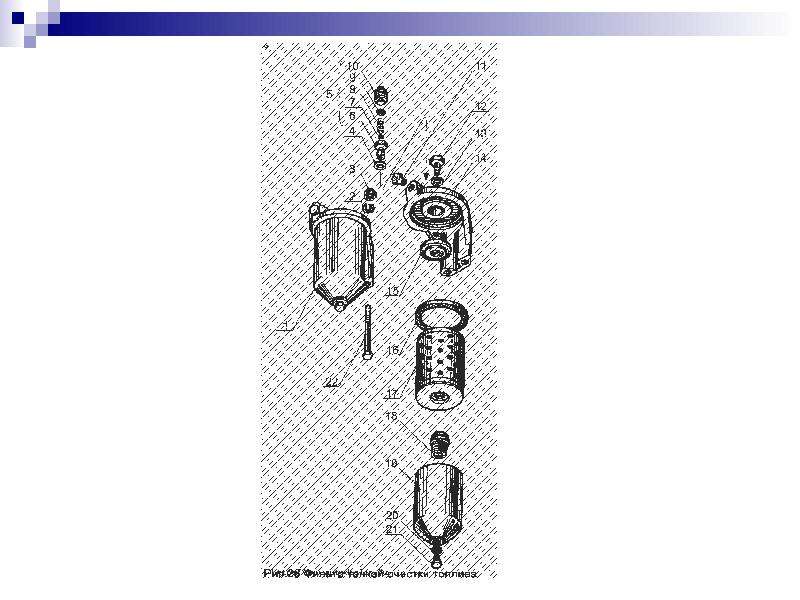

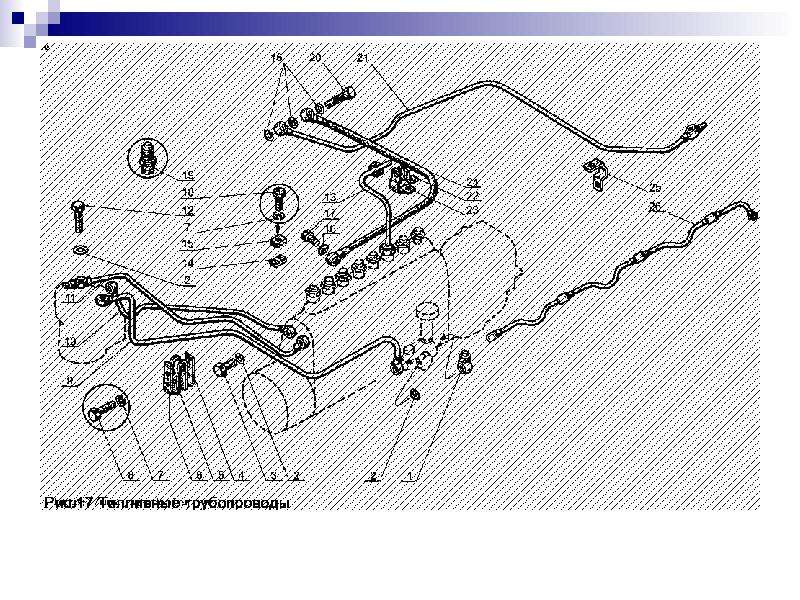

Система питания. Система питания. Система питания состоит из топливных баков, фильтров грубой и тонкой очистки, топливоподкачивающего насоса (насоса низкого давления), топливного насоса высокого давления, форсунок, трубопроводов высокого и низкого давления, воздушного фильтра. Топливоподкачивающий насос(ТННД). - поршневого типа. Предназначен для подачи топлива из топливного бака в насос высокого давления. Он крепится к топливному насосу высокого давления и получает привод от эксцентрика его кулачкового вала. Насос состоит из корпуса, внутри которого помещены роликовый толкатель с пружиной, шток, поршень с пружиной, всасывающий и нагнетательный клапаны.

Слайд 20

Описание слайда:

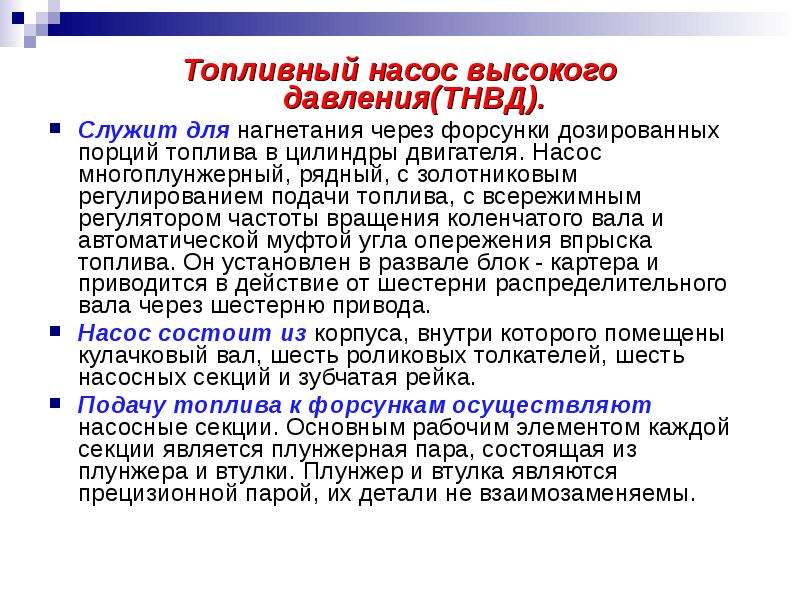

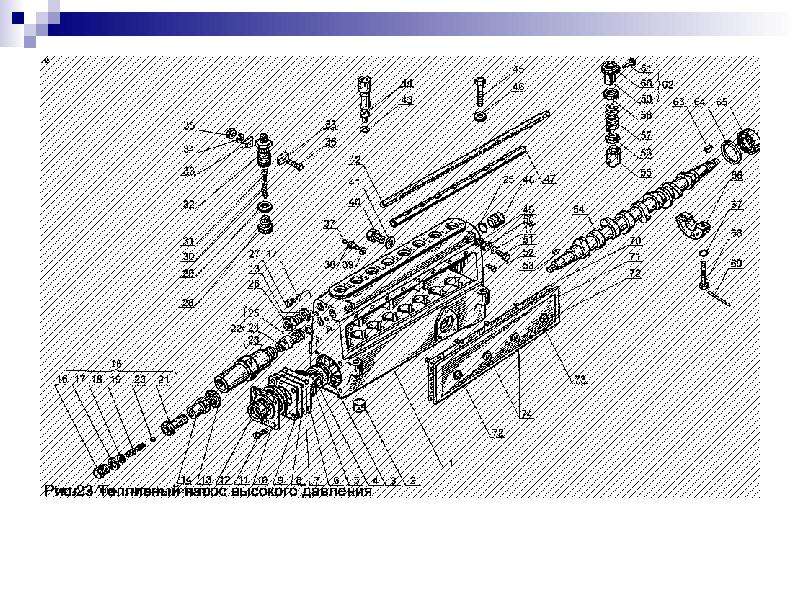

Топливный насос высокого давления(ТНВД). Топливный насос высокого давления(ТНВД). Служит для нагнетания через форсунки дозированных порций топлива в цилиндры двигателя. Насос многоплунжерный, рядный, с золотниковым регулированием подачи топлива, с всережимным регулятором частоты вращения коленчатого вала и автоматической муфтой угла опережения впрыска топлива. Он установлен в развале блок - картера и приводится в действие от шестерни распределительного вала через шестерню привода. Насос состоит из корпуса, внутри которого помещены кулачковый вал, шесть роликовых толкателей, шесть насосных секций и зубчатая рейка. Подачу топлива к форсункам осуществляют насосные секции. Основным рабочим элементом каждой секции является плунжерная пара, состоящая из плунжера и втулки. Плунжер и втулка являются прецизионной парой, их детали не взаимозаменяемы.

Слайд 21

Описание слайда:

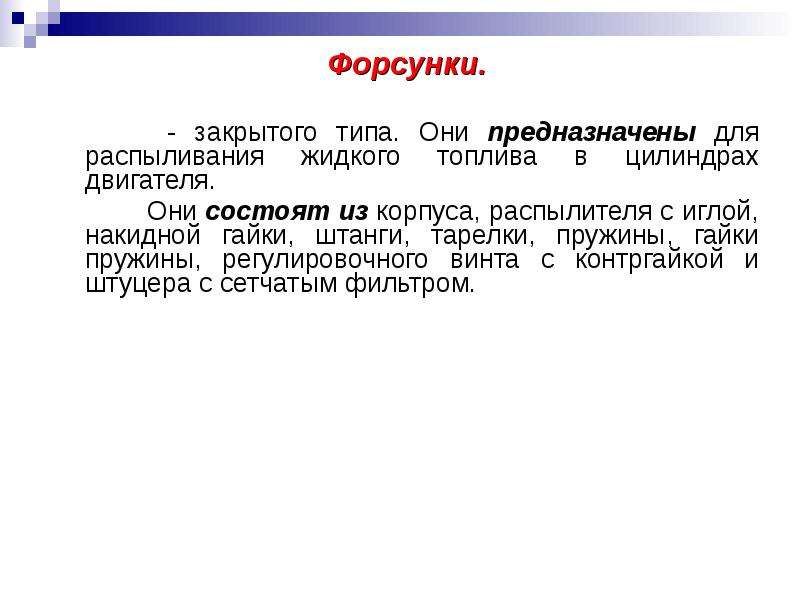

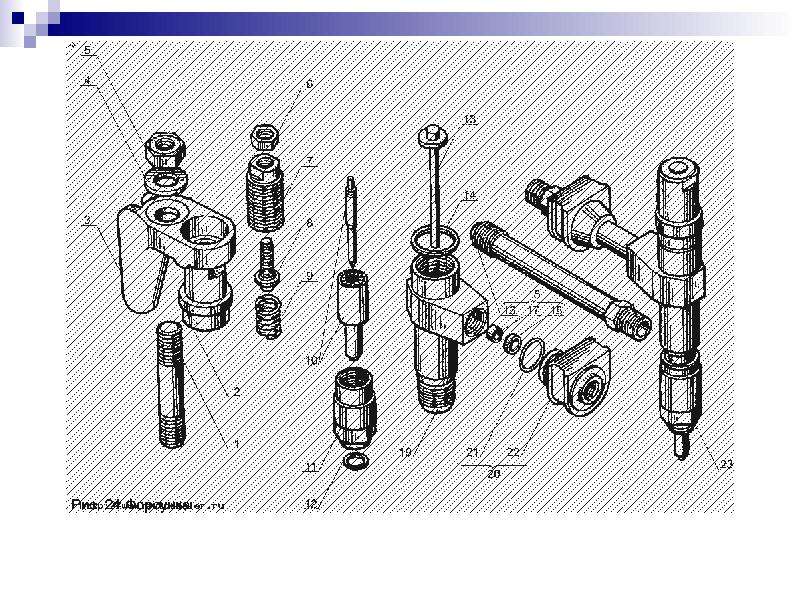

Форсунки. Форсунки. - закрытого типа. Они предназначены для распыливания жидкого топлива в цилиндрах двигателя. Они состоят из корпуса, распылителя с иглой, накидной гайки, штанги, тарелки, пружины, гайки пружины, регулировочного винта с контргайкой и штуцера с сетчатым фильтром.

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

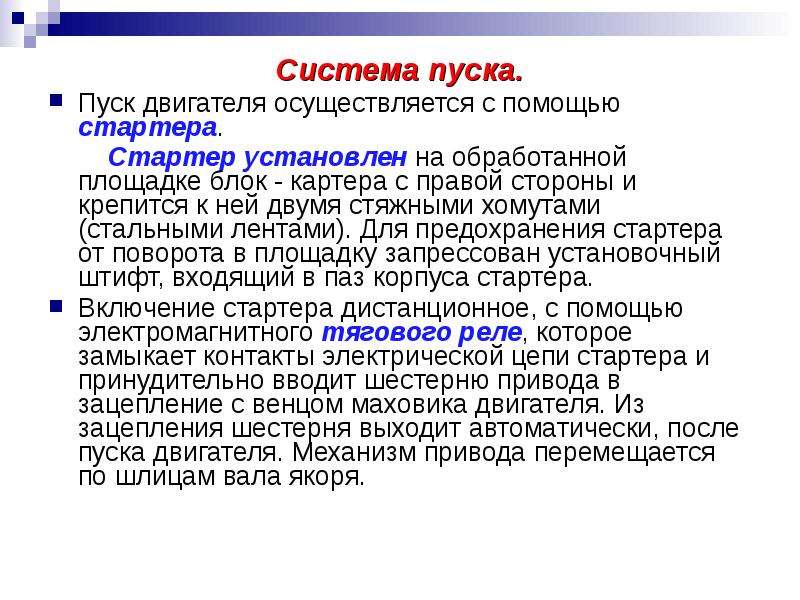

Система пуска. Система пуска. Пуск двигателя осуществляется с помощью стартера. Стартер установлен на обработанной площадке блок - картера с правой стороны и крепится к ней двумя стяжными хомутами (стальными лентами). Для предохранения стартера от поворота в площадку запрессован установочный штифт, входящий в паз корпуса стартера. Включение стартера дистанционное, с помощью электромагнитного тягового реле, которое замыкает контакты электрической цепи стартера и принудительно вводит шестерню привода в зацепление с венцом маховика двигателя. Из зацепления шестерня выходит автоматически, после пуска двигателя. Механизм привода перемещается по шлицам вала якоря.
