Слайд 1

Описание слайда:

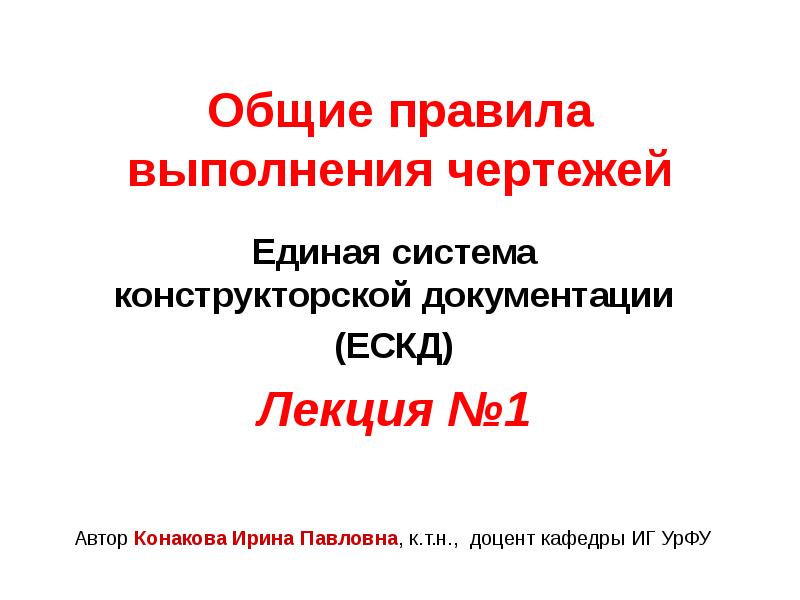

Общие правила выполнения чертежей Единая система конструкторской документации (ЕСКД) Лекция №1

Слайд 2

Описание слайда:

ОПРЕДЕЛЕНИЯ И НАЗНАЧЕНИЕ Единая система конструкторской документации - комплекс государственных стандартов, устанавливающих взаимосвязанные правила и положения по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой организациями и предприятиями России. (ГОСТ 2.001-70)

Слайд 3

Описание слайда:

ВИДЫ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ К конструкторским документам (именуемым в дальнейшем словом «документы») относят графические и текстовые документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта. (ГОСТ 2.102-68)

Слайд 4

Описание слайда:

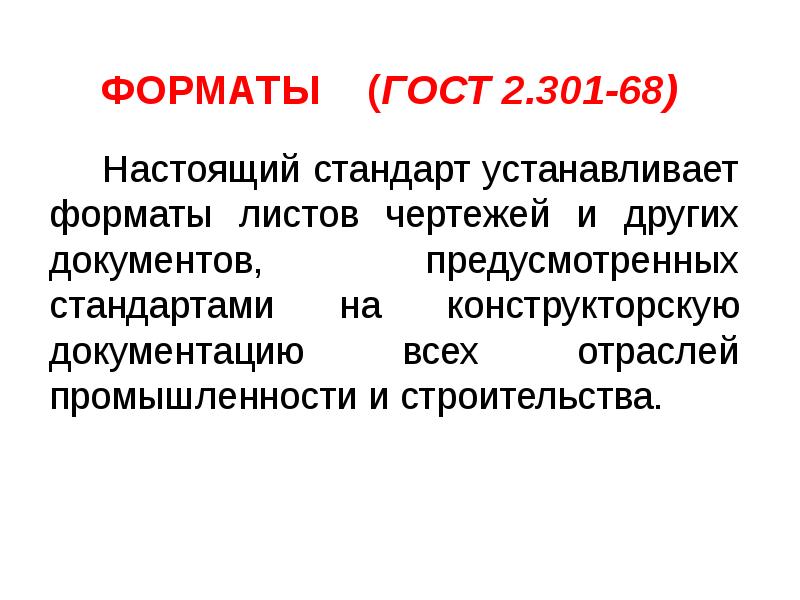

ФОРМАТЫ (ГОСТ 2.301-68) Настоящий стандарт устанавливает форматы листов чертежей и других документов, предусмотренных стандартами на конструкторскую документацию всех отраслей промышленности и строительства.

Слайд 5

Описание слайда:

ФОРМАТЫ (ГОСТ 2.301-68) Форматы листов определяются размерами внешней рамки (выполненной тонкой линией).

Слайд 6

Описание слайда:

ФОРМАТЫ (ГОСТ 2.301-68) Формат с размерами сторон 1189 х 841 мм, площадь которого равна 1 м2, и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные.

Слайд 7

Описание слайда:

ФОРМАТЫ (ГОСТ 2.301-68) Обозначения и размеры сторон основных форматов должны соответствовать указанным в таблице

Слайд 8

Описание слайда:

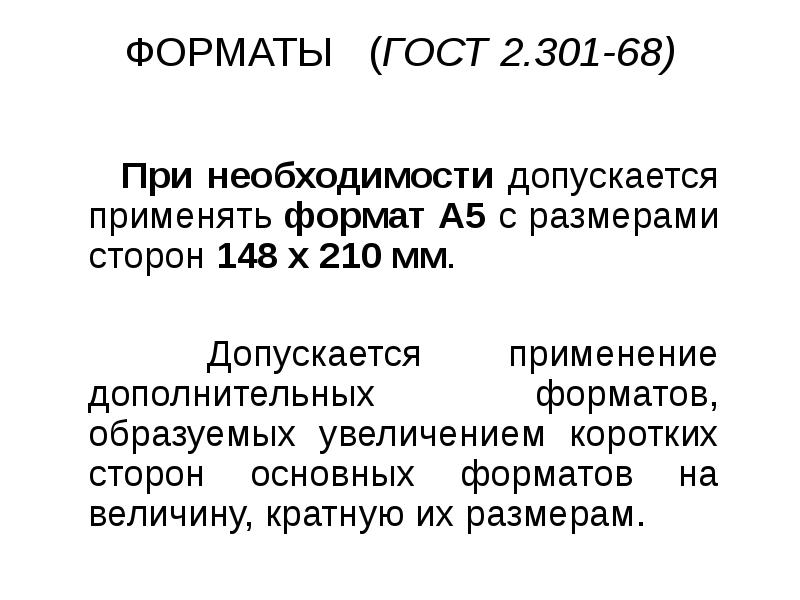

ФОРМАТЫ (ГОСТ 2.301-68) При необходимости допускается применять формат А5 с размерами сторон 148 х 210 мм. Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам.

Слайд 9

Описание слайда:

ОСНОВНЫЕ НАДПИСИ (ГОСТ 2.104-68) Настоящий стандарт устанавливает формы, размеры, порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах, предусмотренных стандартами Единой системы конструкторской документации.

Слайд 10

Описание слайда:

ОСНОВНЫЕ НАДПИСИ (ГОСТ 2.104-68) Размеры рамок основных надписей Форма 1 (55х185) - на чертежах и схемах. Форма 2 (40х185) - в текстовых документах для первого листа текстового документа. Форма 2а (15х185) - в текстовых документах (для последующих листов текстового документа лист №2,№3 и т.д.).

Слайд 11

Описание слайда:

МАСШТАБЫ (ГОСТ 2.302-68) Настоящий стандарт устанавливает масштабы изображений и их обозначение на чертежах всех отраслей промышленности и строительства. Стандарт не распространяется на чертежи,полученные фотографированием, а также на иллюстрации в печатных изданиях и т. п. Масштаб: Отношение линейного размера отрезка на чертеже к соответствующему линейному размеру того же отрезка в натуре.

Слайд 12

Описание слайда:

Масштабы изображений на чертежах должны выбираться из следующего ряда: Масштабы изображений на чертежах должны выбираться из следующего ряда: Масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15: 1:20; 1:25; 1:40 1:50; 1:75: 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000 Натуральная величина 1:1 Масштабы увеличения 2:1; 2.5:1: 4:1; 5:1; 10:1: 20:1: 40:1; 50:1: 100:1

Слайд 13

Описание слайда:

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000. При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000. В необходимых случаях допускается применять масштабы увеличения (100п):1, где п — целое число.

Слайд 14

Описание слайда:

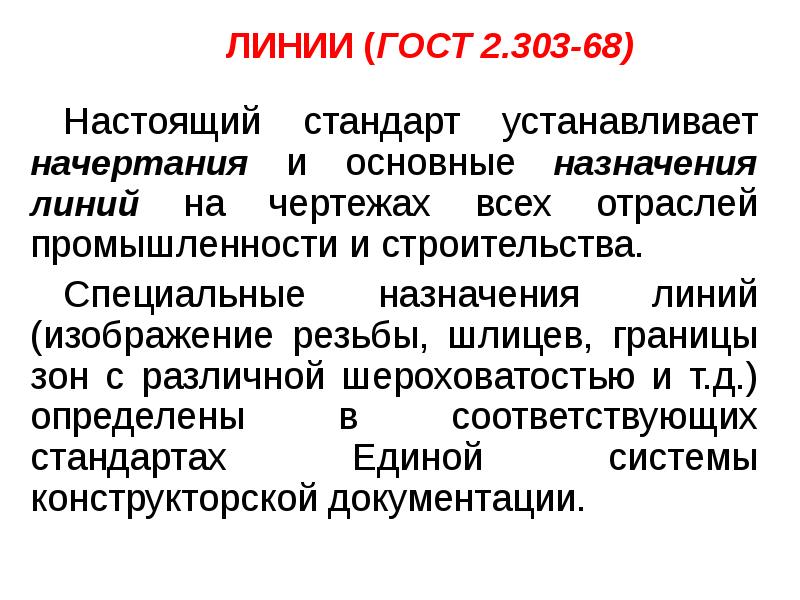

ЛИНИИ (ГОСТ 2.303-68) Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства. Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.

Слайд 15

Описание слайда:

ЛИНИИ (ГОСТ 2.303-68) Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. Толщина линии одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Слайд 16

Описание слайда:

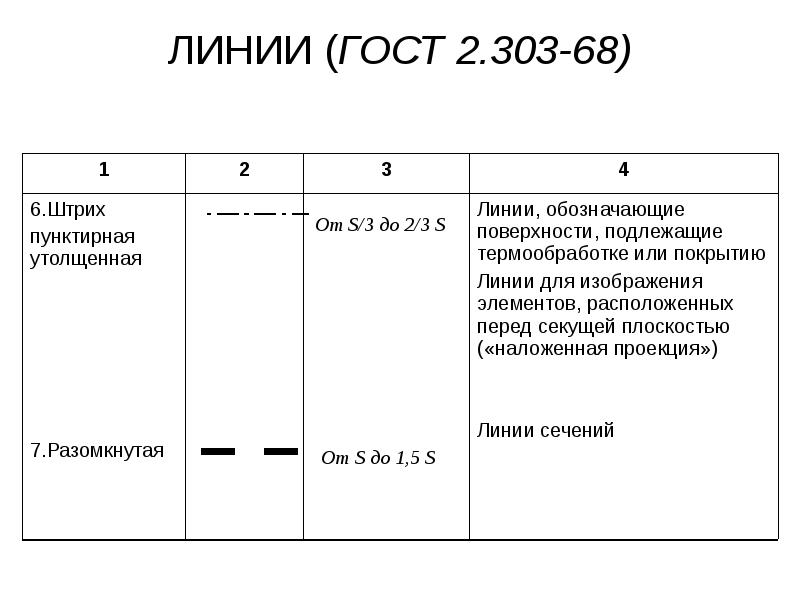

ЛИНИИ (ГОСТ 2.303-68)

Слайд 17

Описание слайда:

ЛИНИИ (ГОСТ2.303-68)

Слайд 18

Описание слайда:

ЛИНИИ (ГОСТ 2.303-68)

Слайд 19

Описание слайда:

ЛИНИИ (ГОСТ 2.303-68)

Слайд 20

Описание слайда:

ЛИНИИ (ГОСТ 2.303-68)

Слайд 21

Описание слайда:

ШРИФТЫ ЧЕРТЕЖНЫЕ (ГОСТ 2.304-81) Размер шрифта h — величина, определенная высотой прописных букв в миллиметрах. Высота прописных букв h измеряется перпендикулярно к основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например: с = 7/10 h

Слайд 22

Описание слайда:

Вспомогательная сетка — сетка, образованная вспомогательными линиями, в которые вписываются буквы. Вспомогательная сетка — сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d.

Слайд 23

Описание слайда:

Устанавливаются следующие Устанавливаются следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Пример построения шрифта по вспомогательной сетке.

Слайд 24

Описание слайда:

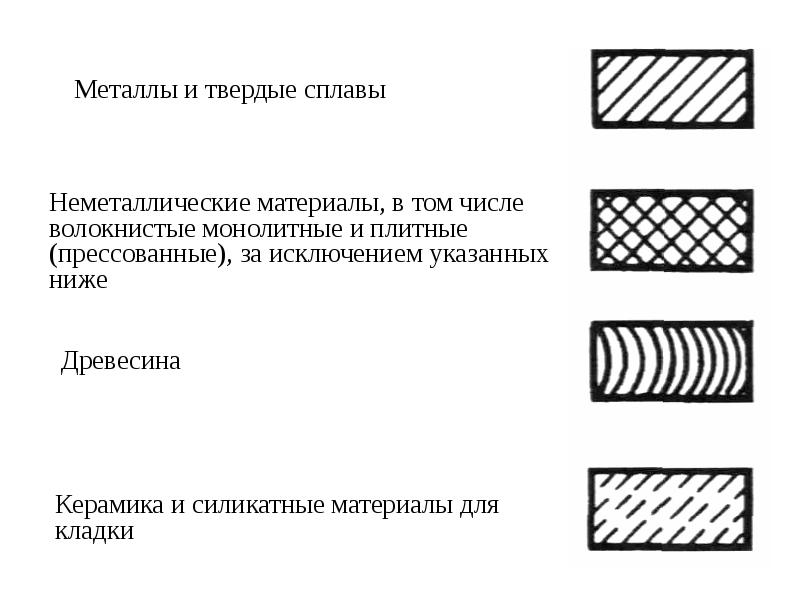

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ (ГОСТ 2.306-68) Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства. Общее графическое обозначение материалов в сечениях независимо от вида материала должно соответствовать чертежу.

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения, или к его оси, или к линиям рамки чертежа. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения, или к его оси, или к линиям рамки чертежа.

Слайд 27

Описание слайда:

Если линии штриховки, приведенные к линиям рамки чертежа под утлом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60°. Если линии штриховки, приведенные к линиям рамки чертежа под утлом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60°.

Слайд 28

Описание слайда:

НАНЕСЕНИЕ РАЗМЕРОВ И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ (ГОСТ 2.307-68) Настоящий стандарт устанавливает правила нанесения размеров и предельных от: чертежах и других технических документах на изделия всех отраслей промышленности Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. Не допускается повторять размеры одного и того же элемента на разных изображениях. Линейные размеры и их отклонения на чертежах и в спецификациях указывают в миллиметрах, без обозначения единицы измерения.

Слайд 29

Описание слайда:

НАНЕСЕНИЕ РАЗМЕРОВ И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ (ГОСТ 2.307-68) Размеры на чертежах указывают размерными числами и размерными линиями. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно отрезку, а выносные линии - перпендикулярно к размерным.

Слайд 30

Описание слайда:

Величины элементов стрелок размерных линий выбирают в зависимости от толщины линий видимого контура и вычерчивают их приблизительно одинаковыми на всем чертеже, стрелки и примерное соотношение ее элементов приведены на рисунках, приведенных ниже. Величины элементов стрелок размерных линий выбирают в зависимости от толщины линий видимого контура и вычерчивают их приблизительно одинаковыми на всем чертеже, стрелки и примерное соотношение ее элементов приведены на рисунках, приведенных ниже.

Слайд 31

Описание слайда:

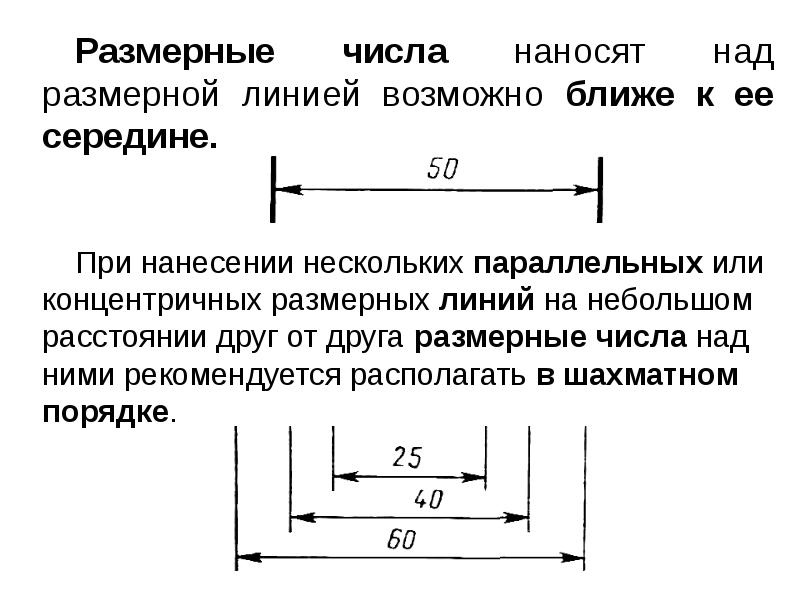

Размерные числа наносят над размерной линией возможно ближе к ее середине. Размерные числа наносят над размерной линией возможно ближе к ее середине. При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке.

Слайд 32

Описание слайда:

Минимальное расстояние между параллельными размерными линиями должны быть 7мм, а между размерной и линией контура – 10мм и выбраны в зависимости от размеров изображения и насыщенности чертежа. Минимальное расстояние между параллельными размерными линиями должны быть 7мм, а между размерной и линией контура – 10мм и выбраны в зависимости от размеров изображения и насыщенности чертежа. Необходимо избегать пересечения размерных и выносных линий.
