Слайд 1

Описание слайда:

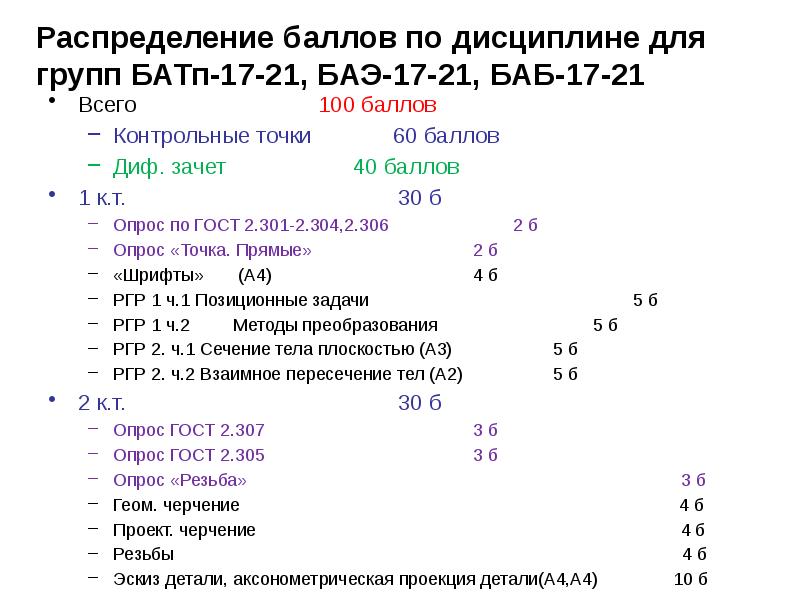

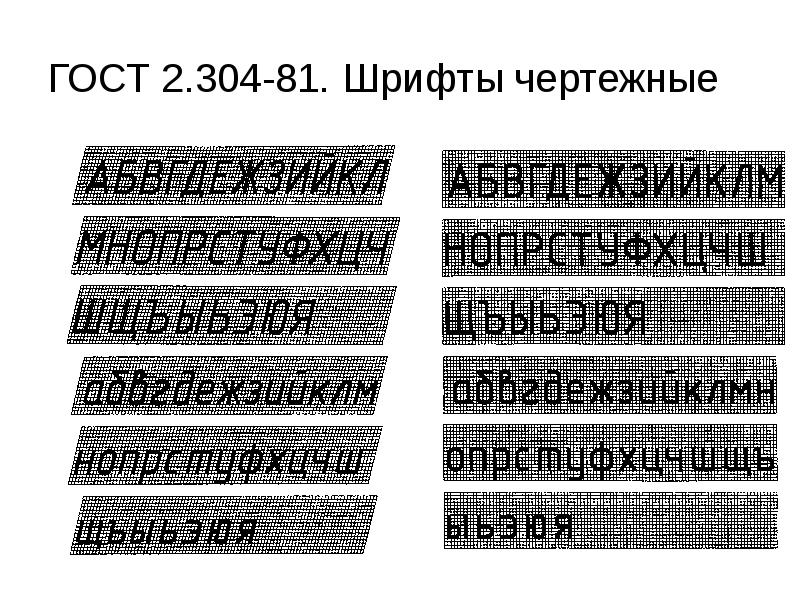

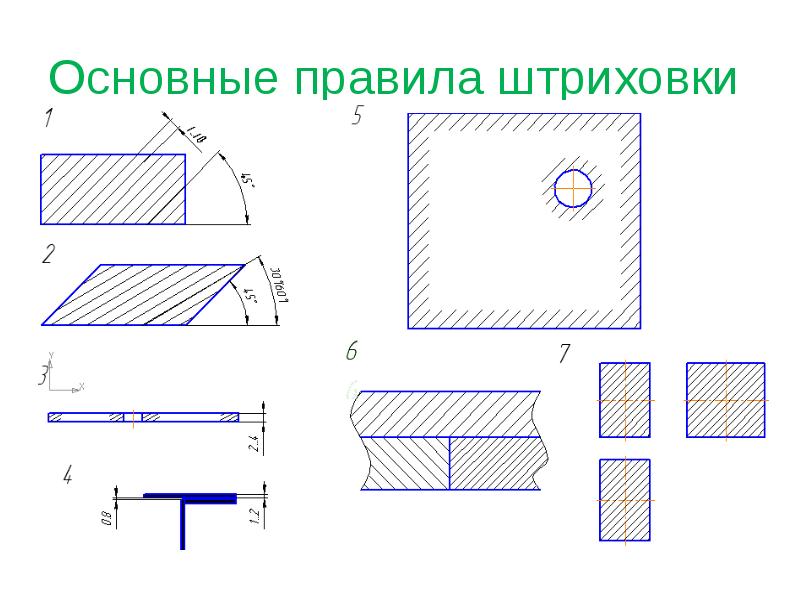

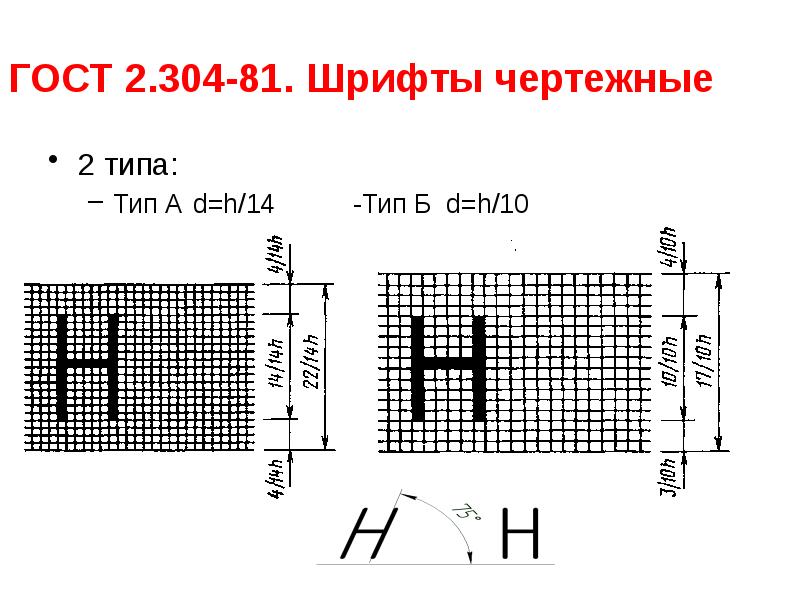

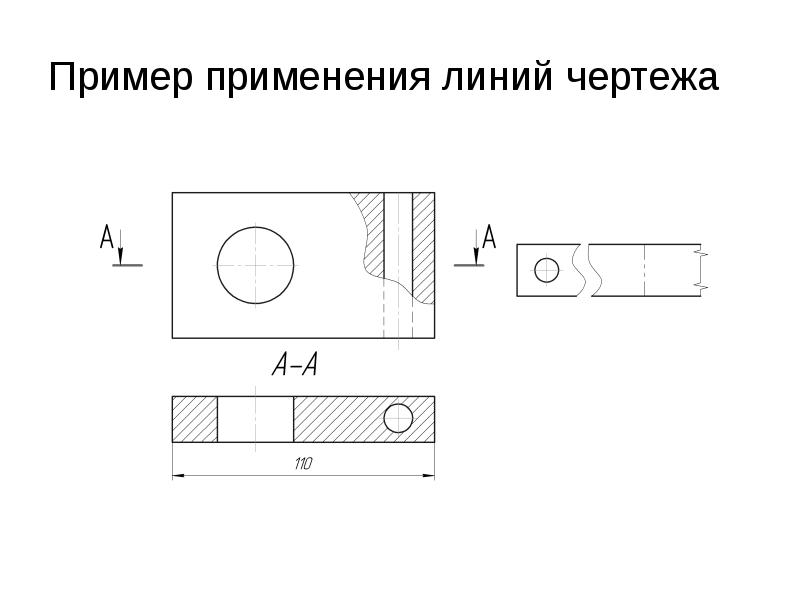

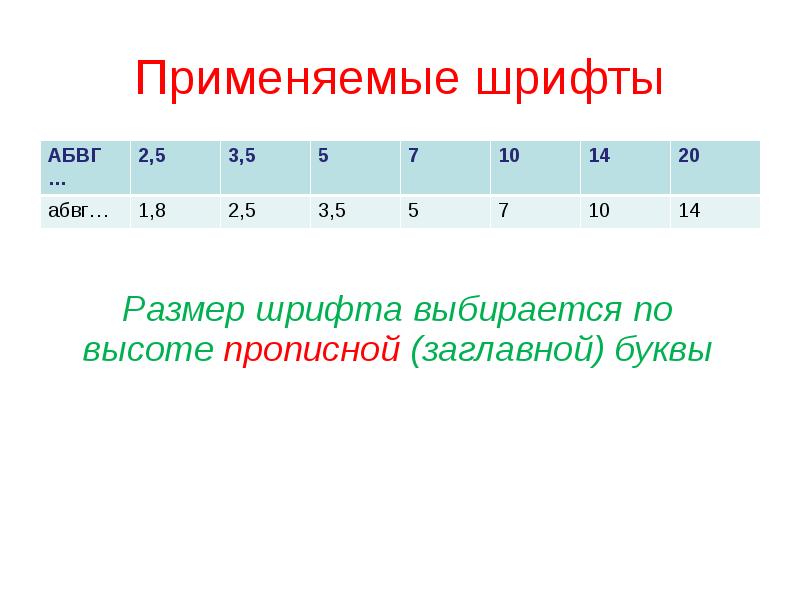

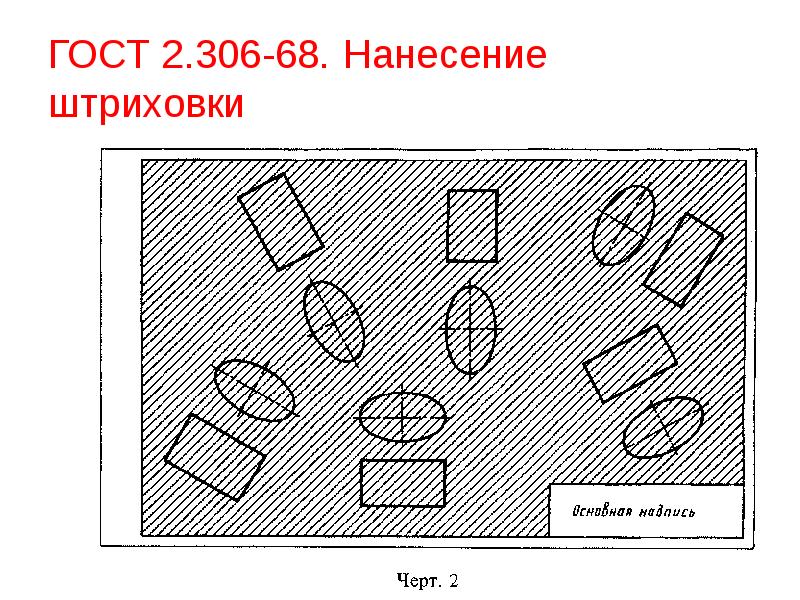

Распределение баллов по дисциплине для групп БАТп-17-21, БАЭ-17-21, БАБ-17-21 Всего 100 баллов Контрольные точки 60 баллов Диф. зачет 40 баллов 1 к.т. 30 б Опрос по ГОСТ 2.301-2.304,2.306 2 б Опрос «Точка. Прямые» 2 б «Шрифты» (А4) 4 б РГР 1 ч.1 Позиционные задачи 5 б РГР 1 ч.2 Методы преобразования 5 б РГР 2. ч.1 Сечение тела плоскостью (А3) 5 б РГР 2. ч.2 Взаимное пересечение тел (А2) 5 б 2 к.т. 30 б Опрос ГОСТ 2.307 3 б Опрос ГОСТ 2.305 3 б Опрос «Резьба» 3 б Геом. черчение 4 б Проект. черчение 4 б Резьбы 4 б Эскиз детали, аксонометрическая проекция детали(А4,А4) 10 б

Слайд 2

Описание слайда:

Основные положения ЕСКД Практическое занятие № 1

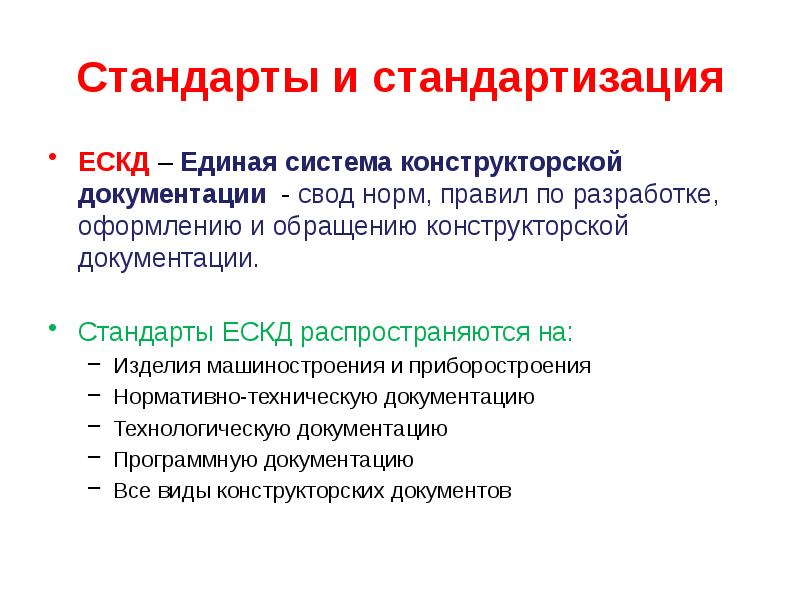

Слайд 3

Описание слайда:

Стандарты и стандартизация ЕСКД – Единая система конструкторской документации - свод норм, правил по разработке, оформлению и обращению конструкторской документации. Стандарты ЕСКД распространяются на: Изделия машиностроения и приборостроения Нормативно-техническую документацию Технологическую документацию Программную документацию Все виды конструкторских документов

Слайд 4

Описание слайда:

Классификация стандартов

Слайд 5

Описание слайда:

Обозначение стандартов ГОСТ 2.301 - 68 Индекс категории стандартов Номер комплекса стандартов Номер группы стандартов (таблица) Порядковый номер стандарта в группе Год утверждения стандарта ГОСТ (Россия) ISO (Европа) ASME (США)

Слайд 6

Описание слайда:

Виды графических изображений Чертеж – это документ с изображением предмета и другими данными, которые необходимы для изготовления этого предмета Эскиз – это чертеж, который сделан от руки и по приблизительным размерам

Слайд 7

Описание слайда:

Виды графических изображений Схема – это изображение, которое упрощенно показывает, как работает машина Схемы бывают: кинематические, электрические, радиотехнические и др. Технический рисунок – это изображение предмета в пространстве, выполненное от руки Аксонометрическая проекция – это пространственное изображение предмета, спроецированное на плоскость проекций

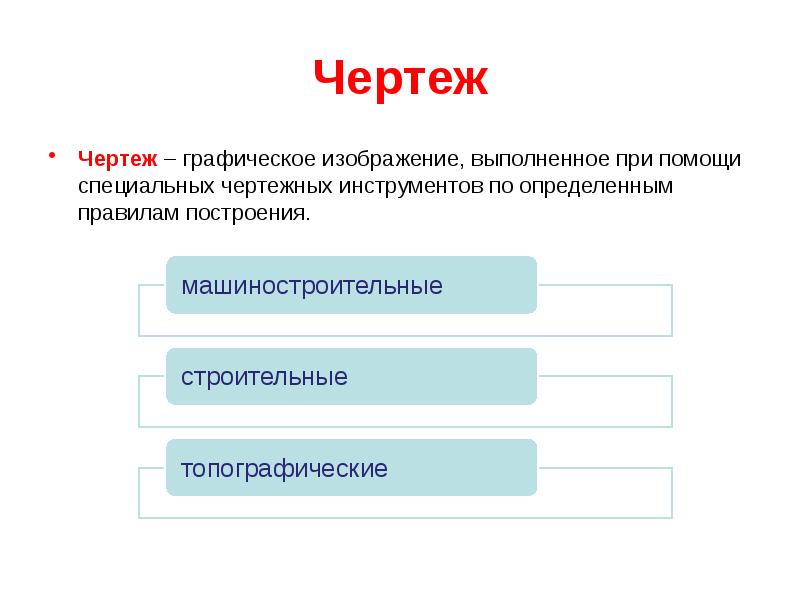

Слайд 8

Описание слайда:

Чертеж Чертеж – графическое изображение, выполненное при помощи специальных чертежных инструментов по определенным правилам построения.

Слайд 9

Описание слайда:

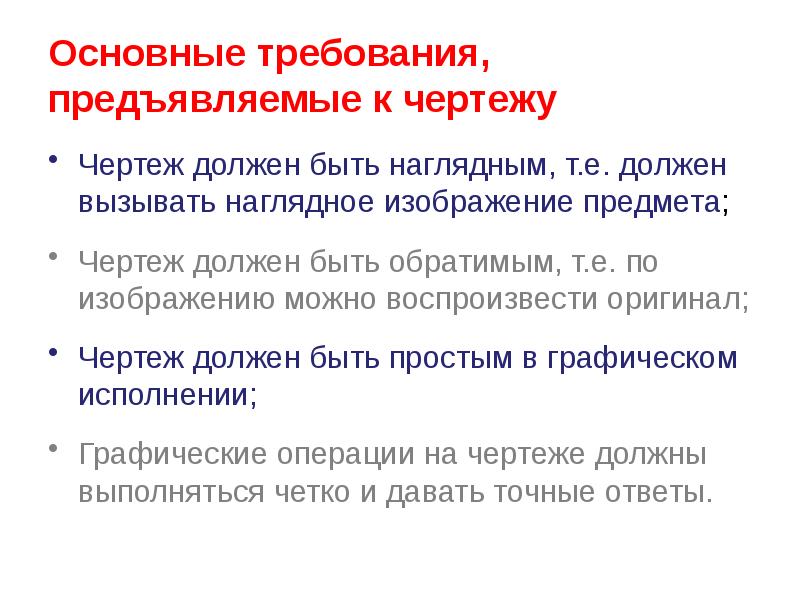

Основные требования, предъявляемые к чертежу Чертеж должен быть наглядным, т.е. должен вызывать наглядное изображение предмета; Чертеж должен быть обратимым, т.е. по изображению можно воспроизвести оригинал; Чертеж должен быть простым в графическом исполнении; Графические операции на чертеже должны выполняться четко и давать точные ответы.

Слайд 10

Описание слайда:

Чертежные инструменты и принадлежности Циркуль Стерка Карандаш Конструктор Линейка Угольник Транспортир Лекало

Слайд 11

Описание слайда:

ЕСКД. ГОСТ 2.301-68. Форматы Основные А4 210 х 297 А3 420 х 297 А2 420 х 594 А1 841 х 594 А0 841 х 1189 Дополнительные А4х3

Слайд 12

Описание слайда:

Расположение формата

Слайд 13

Описание слайда:

ГОСТ 2.104-2006*. Основная надпись Форма 1 – для чертежей и схем (55х185) Форма 2 – для текстовых документов (40х185) Форма 2а (15х185)

Слайд 14

Описание слайда:

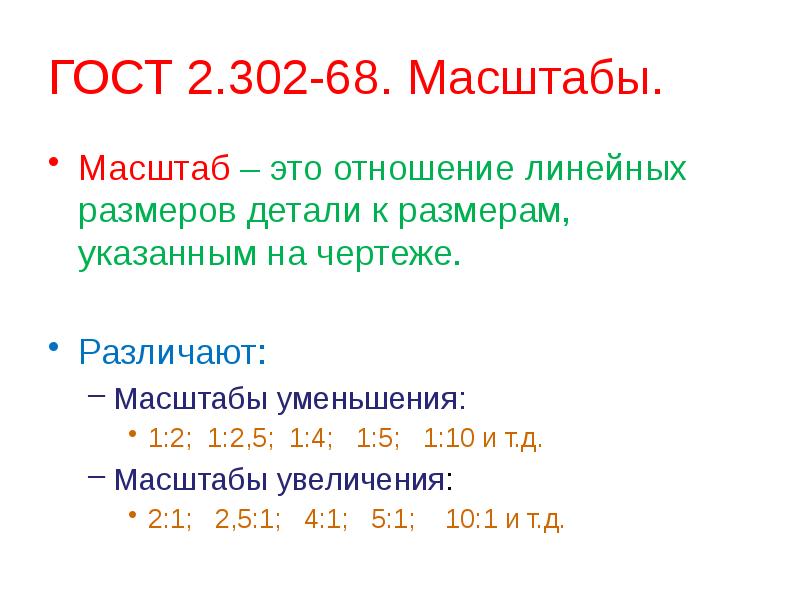

ГОСТ 2.302-68. Масштабы. Масштаб – это отношение линейных размеров детали к размерам, указанным на чертеже. Различают: Масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10 и т.д. Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1 и т.д.
