Слайд 1

Описание слайда:

Оформление чертежей Стандарты ЕСКД доцент кафедры Автоматизированного проектирования и дизайна НИТУ «МИСиС» Дербенева О.Л. olderbeneva@mail.ru

Слайд 2

Описание слайда:

Рекомендуемая литература

Слайд 3

Описание слайда:

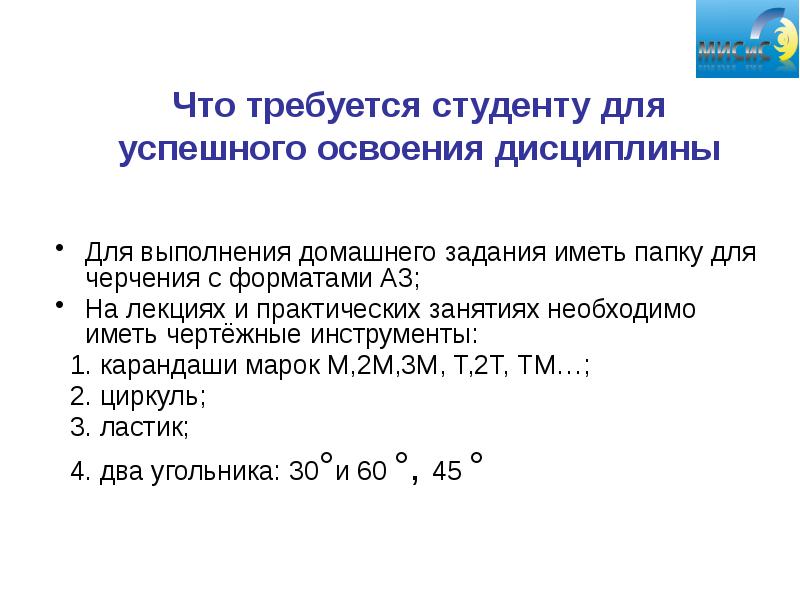

Что требуется студенту для успешного освоения дисциплины Для выполнения домашнего задания иметь папку для черчения с форматами А3; На лекциях и практических занятиях необходимо иметь чертёжные инструменты: 1. карандаши марок М,2М,3М, Т,2Т, ТМ…; 2. циркуль; 3. ластик; 4. два угольника: 30°и 60 °, 45 °

Слайд 4

Описание слайда:

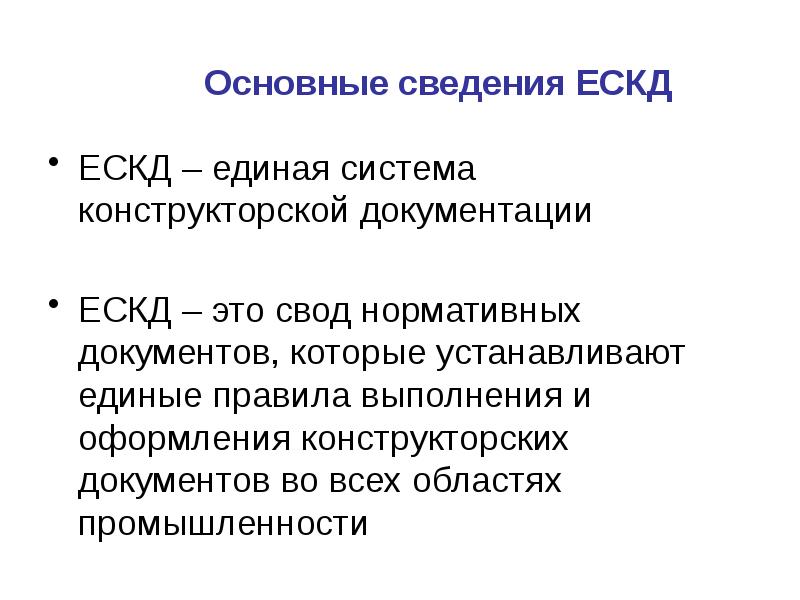

Основные сведения ЕСКД ЕСКД – единая система конструкторской документации ЕСКД – это свод нормативных документов, которые устанавливают единые правила выполнения и оформления конструкторских документов во всех областях промышленности

Слайд 5

Описание слайда:

СОДЕРЖАНИЕ ЕСКД ГОСТ 2.301 – 68 форматы; ГОСТ 2.302 – 68 масштабы; ГОСТ 2.303 – 68 линии чертежа; ГОСТ 2.304 – 81 шрифты чертёжные; ГОСТ 2.305 – 68 изображения (виды, разрезы, сечения); ГОСТ 2.317 - 63 аксонометрические проекции; ГОСТ 2.307 - 68 нанесение размеров.

Слайд 6

Описание слайда:

ГОСТ 2.301 – 68 «Форматы» Фоpматы листов опpеделяются pазмеpами внешней pамки (выполненной тонкой линией) оpигиналов, подлинников, дубликатов, копий. Основные фоpматы получаются путем последовательного деления на две pавные части паpаллельно меньшей стоpоне фоpмата площадью 1 кв. м с pазмеpами стоpон 1189 х 841 мм. Обозначения и pазмеpы стоpон основных фоpматов должны соответствовать указанным в таблице.

Слайд 7

Описание слайда:

ГОСТ 2.301 – 68 форматы А0 – 1189 х 841; А1 – 594 х 841; А2 – 420 х 594 ; А3 – 297 х 420; А4 – 210 х 297.

Слайд 8

Описание слайда:

Расположение формата А4 Формат А4 располагается только вертикально

Слайд 9

Описание слайда:

ПРИМЕР ОФОРМЛЕНИЯ ТИТУЛЬНОГО ЛИСТА формат листа А3, рамка с трех сторон проведена на расстоянии 5 мм от основного формата, 20 мм –расстояние слева для подшивки

Слайд 10

Описание слайда:

Основные надписи ГОСТ 2.104 - 2006 в графических документах применяется одна из форм основных надписей

Слайд 11

Описание слайда:

Основные надписи ГОСТ 2.104 - 2006 в графических документах применяется одна из форм основных надписей

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Пример заполнения штампа – основной надписи

Слайд 14

Описание слайда:

ГОСТ 2.302 – 68 «Масштабы» МАСШТАБОМ называется отношение линейных pазмеpов изобpажения пpедмета к его действительным pазмеpам. Выбиpаются из pяда, пpиведенного в табл. Масштаб указывается в пpедназначенной для этого гpафе основной надписи, и обозначается по типу 1 : 1; 1 : 2; 2 : 1 и т.д.

Слайд 15

Описание слайда:

ГОСТ 2.303 – 68 «Линии»

Слайд 16

Описание слайда:

ГОСТ 2.303 – 68 «Линии»

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Шрифты чертёжные ГОСТ 2.304 - 81 Рекомендуемые размеры шрифта для надписей на учебных чертежах: №2,5; 3,5 ; 5; 7; 10; 14… Строчные буквы выполняются на один номер шрифта меньше, чем заглавные.

Слайд 19

Описание слайда:

Шрифты чертёжные ГОСТ 2.304 - 81 Надписи допускается выполнять как наклонным шрифтом под наклоном 75°, так и шрифтом без наклона.

Слайд 20

Описание слайда:

Расположение основных видов на чертеже

Слайд 21

Описание слайда:

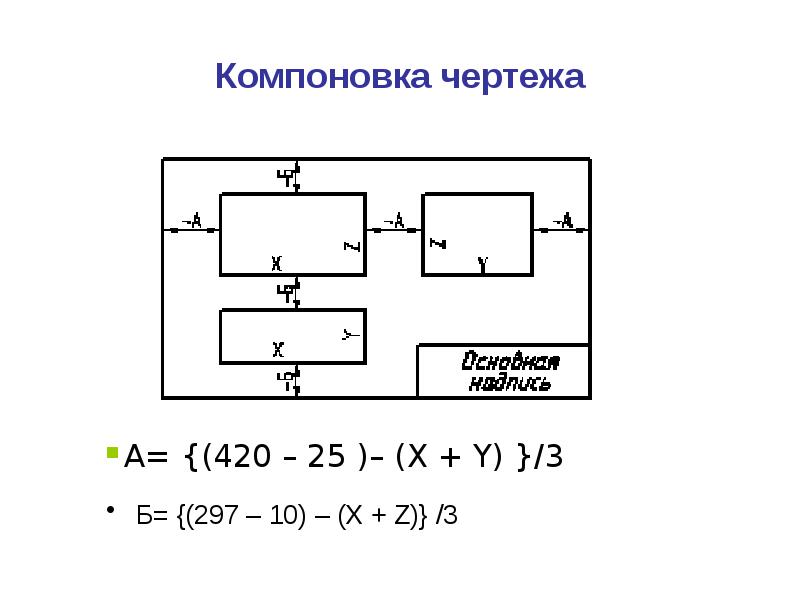

Компоновка чертежа Б= {(297 – 10) – (Х + Z)} /3

Слайд 22

Описание слайда:

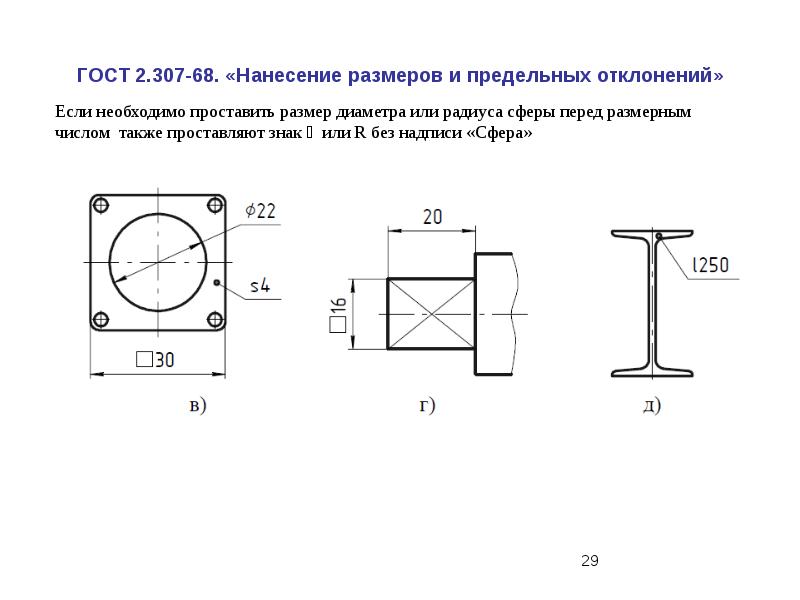

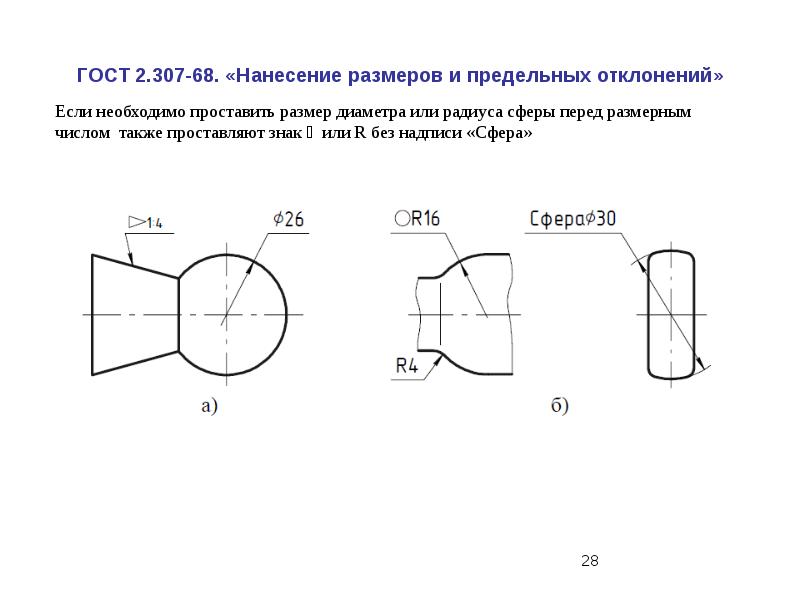

ГОСТ 2.307-68. «Нанесение размеров и предельных отклонений» 1. Количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. 2. Линейные размеры и их предельные отклонения на чертежах и в спецификациях указывают в миллиметрах, без обозначения единицы измерения. 3. Размеры на чертежах указывают размерными числами и размерными линиями. 4. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии —перпендикулярно размерным.

Слайд 23

Описание слайда:

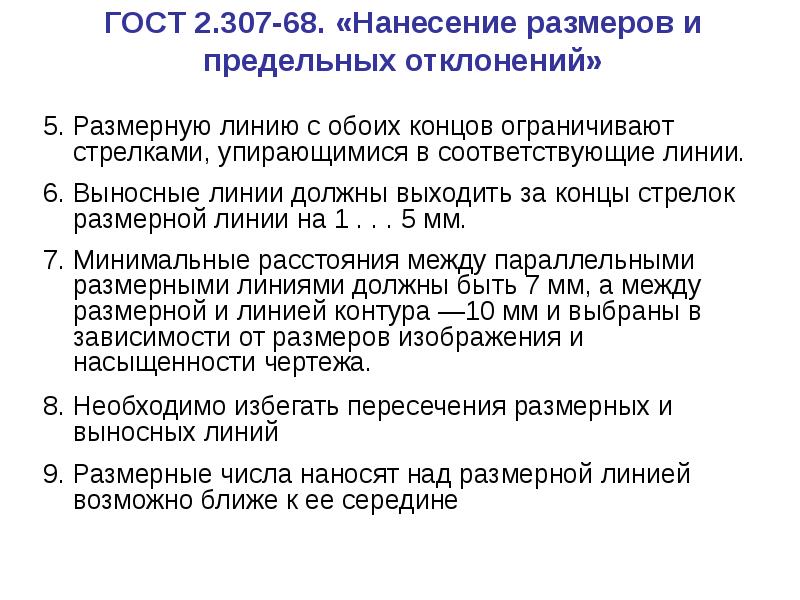

ГОСТ 2.307-68. «Нанесение размеров и предельных отклонений» 5. Размерную линию с обоих концов ограничивают стрелками, упирающимися в соответствующие линии. 6. Выносные линии должны выходить за концы стрелок размерной линии на 1 . . . 5 мм. 7. Минимальные расстояния между параллельными размерными линиями должны быть 7 мм, а между размерной и линией контура —10 мм и выбраны в зависимости от размеров изображения и насыщенности чертежа. 8. Необходимо избегать пересечения размерных и выносных линий 9. Размерные числа наносят над размерной линией возможно ближе к ее середине
