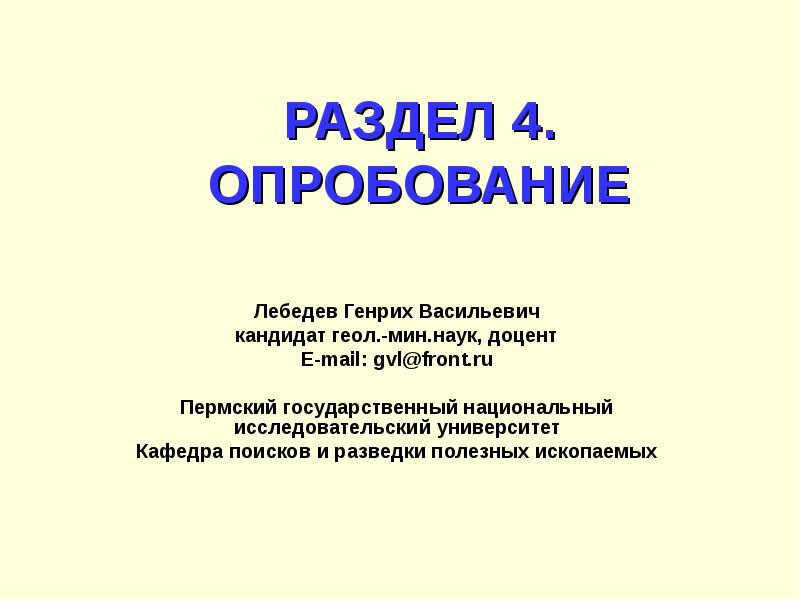

РАЗДЕЛ 4. ОПРОБОВАНИЕ

Слайд 2

Описание слайда:

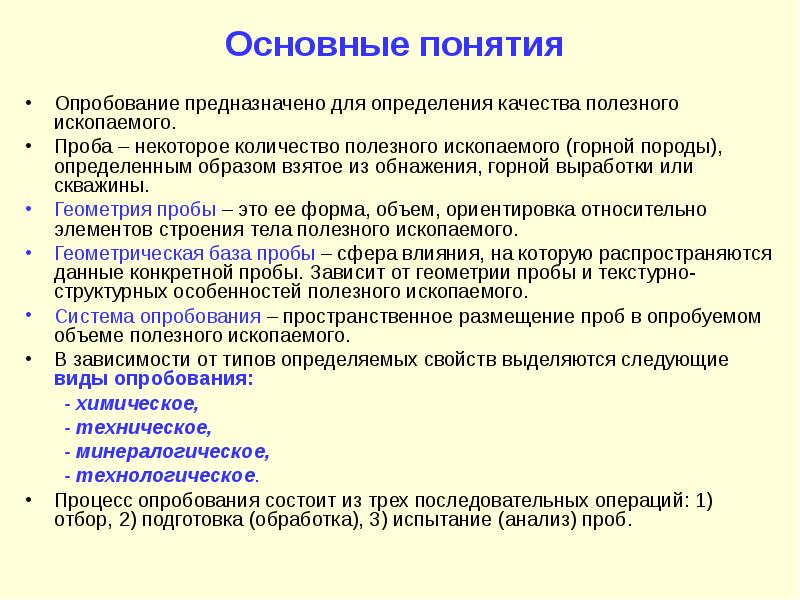

Основные понятия Опробование предназначено для определения качества полезного ископаемого. Проба – некоторое количество полезного ископаемого (горной породы), определенным образом взятое из обнажения, горной выработки или скважины. Геометрия пробы – это ее форма, объем, ориентировка относительно элементов строения тела полезного ископаемого. Геометрическая база пробы – сфера влияния, на которую распространяются данные конкретной пробы. Зависит от геометрии пробы и текстурно-структурных особенностей полезного ископаемого. Система опробования – пространственное размещение проб в опробуемом объеме полезного ископаемого. В зависимости от типов определяемых свойств выделяются следующие виды опробования: - химическое, - техническое, - минералогическое, - технологическое. Процесс опробования состоит из трех последовательных операций: 1) отбор, 2) подготовка (обработка), 3) испытание (анализ) проб.

Слайд 3

Описание слайда:

4.1. Отбор проб в горных выработках (обнажениях) Перед опробованием выработка должна быть задокументирована, выровнена, очищена, на почву выработки следует постелить брезент или резиновый коврик. Наиболее распространенными способами являются: штуфной, бороздовый, точечный, шпуровой, задирковый, валовый, горстевой, вычерпывания. Штуфной способ. Штуф – кусок полезного ископаемого (вмещающей породы). Отбирается с помощью молотка, кайла, лопаты и т.п. Используется при техническом и минералогическом опробовании. При химическом опробовании из-за невысокой надежности не применяется. Масса проб 0,5 – 2,0 кг.

Слайд 4

Описание слайда:

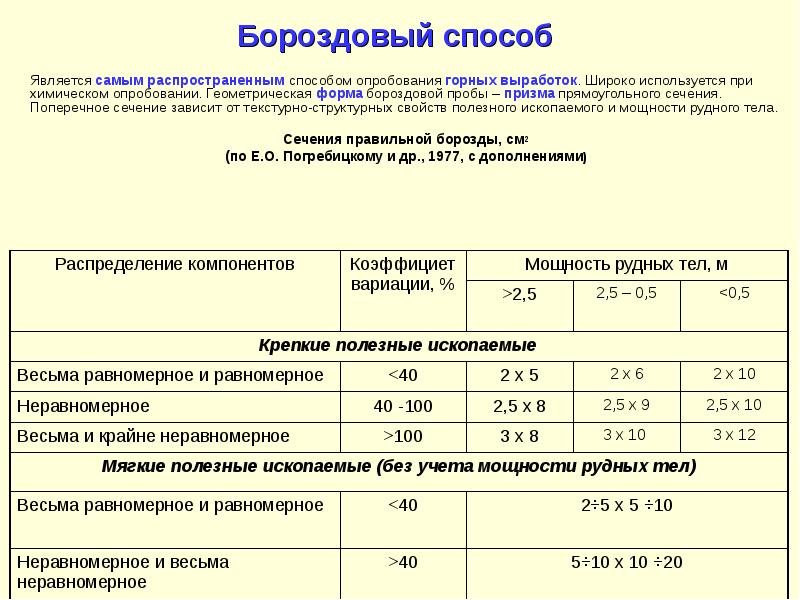

Бороздовый способ Является самым распространенным способом опробования горных выработок. Широко используется при химическом опробовании. Геометрическая форма бороздовой пробы – призма прямоугольного сечения. Поперечное сечение зависит от текстурно-структурных свойств полезного ископаемого и мощности рудного тела. Сечения правильной борозды, см2 (по Е.О. Погребицкому и др., 1977, с дополнениями)

Слайд 5

Описание слайда:

Размещение бороздовых проб на передовом забое прослеживающей горной выработки (рудного штрека) (по В.М. Крейтеру, 1961 с дополнениями) 1 – песчаники; 2 – полиминеральные скарны; 3 – сплошные сульфидные Ni-Co руды; 4 – брекчированные руды; 5 – карбонатная метасоматическая порода с вкрапленностью и прожилками сульфидов

Слайд 6

Описание слайда:

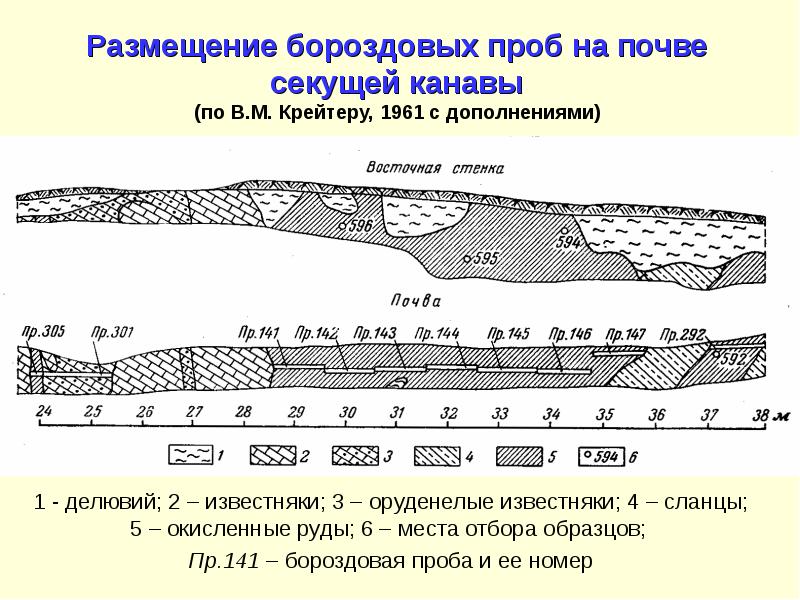

Размещение бороздовых проб на почве секущей канавы (по В.М. Крейтеру, 1961 с дополнениями) 1 - делювий; 2 – известняки; 3 – оруденелые известняки; 4 – сланцы; 5 – окисленные руды; 6 – места отбора образцов; Пр.141 – бороздовая проба и ее номер

Слайд 7

Описание слайда:

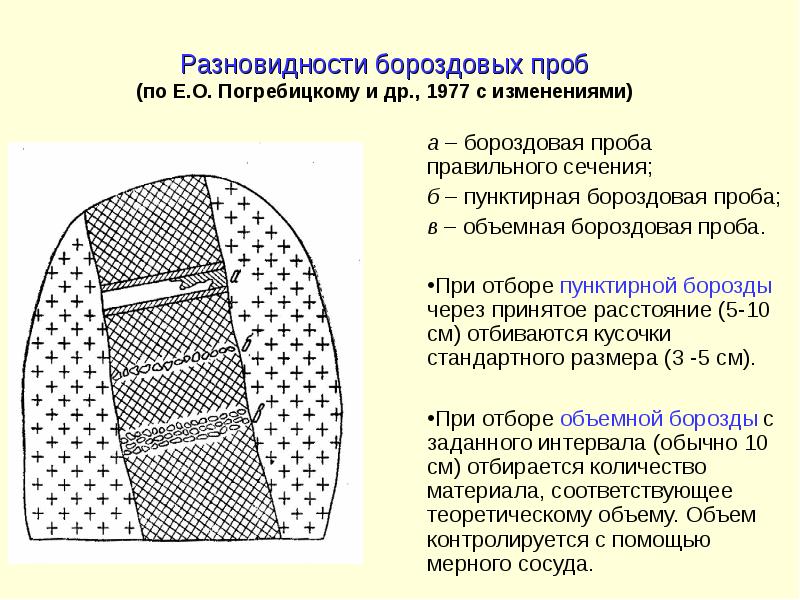

Разновидности бороздовых проб (по Е.О. Погребицкому и др., 1977 с изменениями) а – бороздовая проба правильного сечения; б – пунктирная бороздовая проба; в – объемная бороздовая проба. При отборе пунктирной борозды через принятое расстояние (5-10 см) отбиваются кусочки стандартного размера (3 -5 см). При отборе объемной борозды с заданного интервала (обычно 10 см) отбирается количество материала, соответствующее теоретическому объему. Объем контролируется с помощью мерного сосуда.

Слайд 8

Описание слайда:

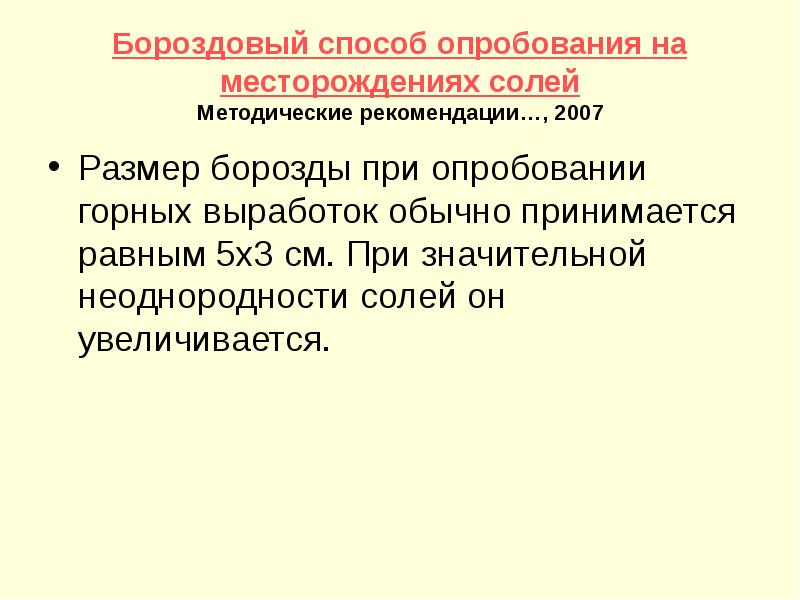

Бороздовый способ опробования на месторождениях солей Методические рекомендации…, 2007 Размер борозды при опробовании горных выработок обычно принимается равным 5x3 см. При значительной неоднородности солей он увеличивается.

Слайд 9

Описание слайда:

Точечный способ Схема отбора точечной пробы из грубопятнистых руд (по Е.О. Погребицкому и др., 1977) Точками показаны пункты отбора частных порций точечных проб. Сущность способа заключается в отборе кусочков руды одинакового размера (2 - 5 см) по квадратной или ромбической сети 25÷30 х 25÷30 см, которые объединяются в одну пробу. Точечный способ не рекомендуется применять в слоистых и полосчатых рудах. Используется при химическом опробовании.

Слайд 10

Описание слайда:

Шпуровой способ Применяется при опробовании выработок, проходимых буровзрывным способом. Материалом проб служит буровая мука или шлам. Длина проб 1,5 – 3,0 м. Масса проб 1 – 2 кг. Недостатки: возможное избирательное выкрашивание, невозможность точного установления контактов залежи

Слайд 11

Описание слайда:

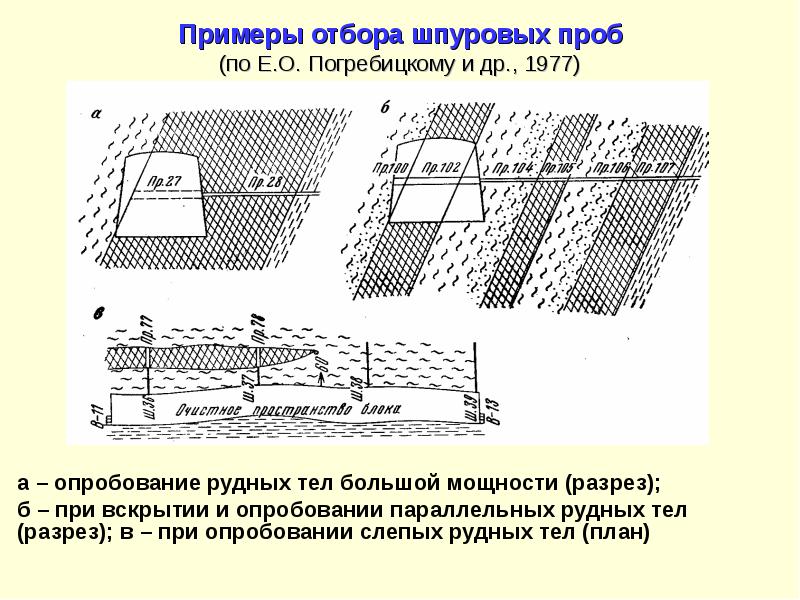

Примеры отбора шпуровых проб (по Е.О. Погребицкому и др., 1977) а – опробование рудных тел большой мощности (разрез); б – при вскрытии и опробовании параллельных рудных тел (разрез); в – при опробовании слепых рудных тел (план)

Слайд 12

Описание слайда:

Задирковый способ. Заключается в отбойке (задирке) ровного (5 – 10, иногда до 20 см) слоя полезного ископаемого со стенки горной выработки, передового забоя, почвы канавы. Задирковый способ. Заключается в отбойке (задирке) ровного (5 – 10, иногда до 20 см) слоя полезного ископаемого со стенки горной выработки, передового забоя, почвы канавы. Масса проб 30 - 250 кг с 1 м2. Способ применяется в основном при химическом опробовании месторождений редких и благородных металлов, имеющих малую (до 40 см) мощность рудных тел. Может использоваться в качестве контрольного, а также при технологическом опробовании.

Слайд 13

Описание слайда:

Горстьевой способ Применяется для опробования отбитых рудных масс в забоях горных выработок, в случаях когда по каким-либо причинам опробование полезного ископаемого не было осуществлено в коренном залегании. Способ применяется только при большой мощности залежей. Частные порции пробы массой 0,2-0,3 кг отбираются с поверхности навала по квадратной сети (аналогично точечному опробованию). Их количество может изменяться от 10 до 50, а общая масса пробы обычно не превышает 15 кг.

Слайд 14

Описание слайда:

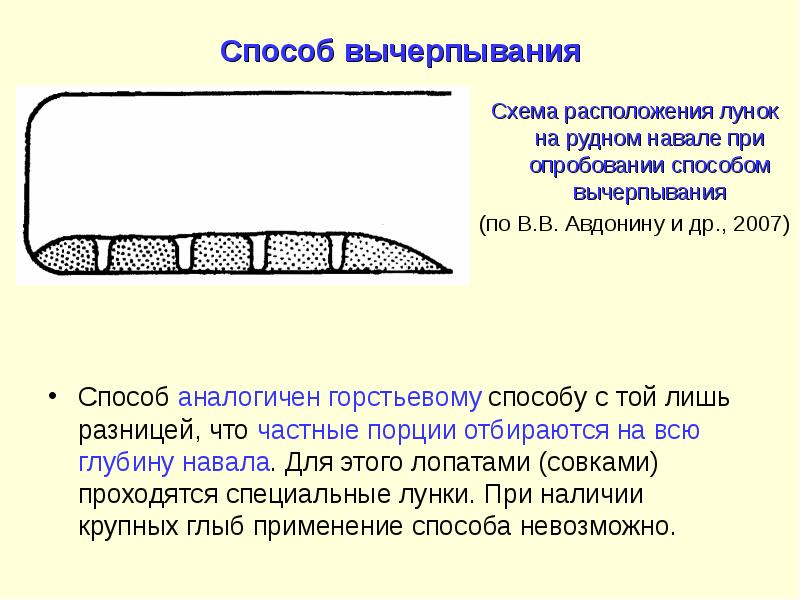

Способ вычерпывания Способ аналогичен горстьевому способу с той лишь разницей, что частные порции отбираются на всю глубину навала. Для этого лопатами (совками) проходятся специальные лунки. При наличии крупных глыб применение способа невозможно.

Слайд 15

Описание слайда:

4.2. Опробование разведочных скважин В практике разведки и эксплуатации месторождений широко применяются буровые скважины. Они могут проходиться как колонковым (с отбором керна), так и бескерновым способами. Их опробование имеет существенные отличия. Особенностями опробования скважин является: 1) стенки скважин недоступны для осмотра; 2) повторный отбор проб затруднителен; 3) количество материала, поступающего в пробу, ограничено диаметром бурения.

Слайд 16

Описание слайда:

Опробование скважин колонкового бурения Материалом для опробования служит керн, а при неполном выходе керна также и шлам. Выход керна Bk оценивается линейным или объемным способом как отношение длины (l) или объема (v) к длине (L) или объему (V) пробуренного интервала: В сильно разрушенных и трещиноватых рудах линейный способ дает большие погрешности. В этих случаях выход керна целесообразно оценивать объемным способом. Объем керна измеряется с помощью мерного сосуда с водой (керосином), расчетный же объем определить не сложно: теоретический диаметр керна всегда известен. Следует иметь в виду, что диаметр коронки, скважины и керна не равны. Минимально допустимый выход керна по рудным интервалам должен составлять не менее 70%, а для нерудных полезных ископаемых - не менее 80%. Для повышения выхода керна рекомендуется применять алмазное бурение, бурение всухую, сокращение длин рейсов уходки, двойные колонковые трубы, обратную промывку и др.

Слайд 17

Описание слайда:

Диаметры коронок, скважин и керна, мм

Слайд 18

Описание слайда:

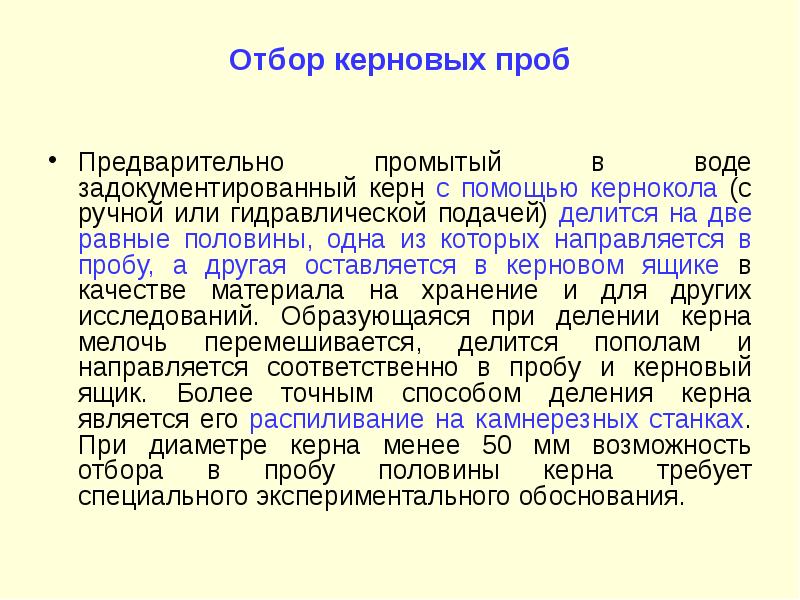

Отбор керновых проб Предварительно промытый в воде задокументированный керн с помощью кернокола (с ручной или гидравлической подачей) делится на две равные половины, одна из которых направляется в пробу, а другая оставляется в керновом ящике в качестве материала на хранение и для других исследований. Образующаяся при делении керна мелочь перемешивается, делится пополам и направляется соответственно в пробу и керновый ящик. Более точным способом деления керна является его распиливание на камнерезных станках. При диаметре керна менее 50 мм возможность отбора в пробу половины керна требует специального экспериментального обоснования.

Слайд 19

Описание слайда:

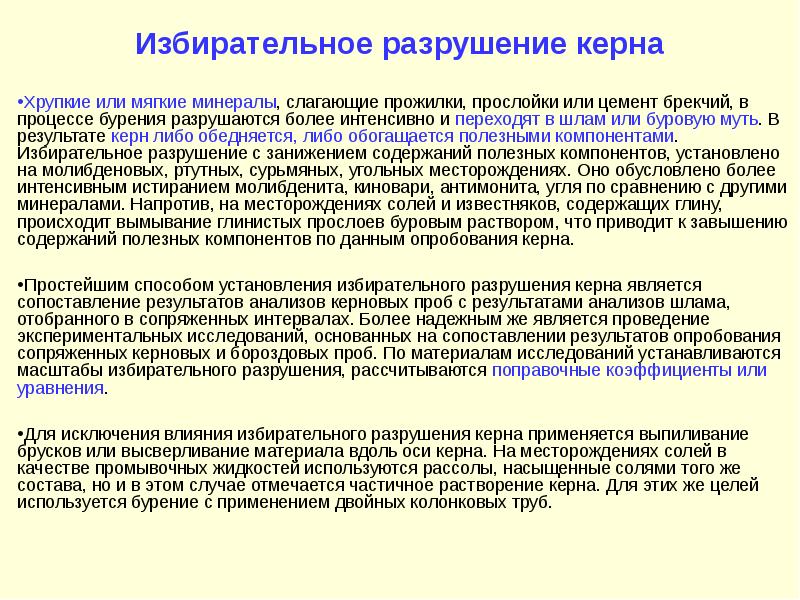

Избирательное разрушение керна Хрупкие или мягкие минералы, слагающие прожилки, прослойки или цемент брекчий, в процессе бурения разрушаются более интенсивно и переходят в шлам или буровую муть. В результате керн либо обедняется, либо обогащается полезными компонентами. Избирательное разрушение с занижением содержаний полезных компонентов, установлено на молибденовых, ртутных, сурьмяных, угольных месторождениях. Оно обусловлено более интенсивным истиранием молибденита, киновари, антимонита, угля по сравнению с другими минералами. Напротив, на месторождениях солей и известняков, содержащих глину, происходит вымывание глинистых прослоев буровым раствором, что приводит к завышению содержаний полезных компонентов по данным опробования керна. Простейшим способом установления избирательного разрушения керна является сопоставление результатов анализов керновых проб с результатами анализов шлама, отобранного в сопряженных интервалах. Более надежным же является проведение экспериментальных исследований, основанных на сопоставлении результатов опробования сопряженных керновых и бороздовых проб. По материалам исследований устанавливаются масштабы избирательного разрушения, рассчитываются поправочные коэффициенты или уравнения. Для исключения влияния избирательного разрушения керна применяется выпиливание брусков или высверливание материала вдоль оси керна. На месторождениях солей в качестве промывочных жидкостей используются рассолы, насыщенные солями того же состава, но и в этом случае отмечается частичное растворение керна. Для этих же целей используется бурение с применением двойных колонковых труб.

Слайд 20

Описание слайда:

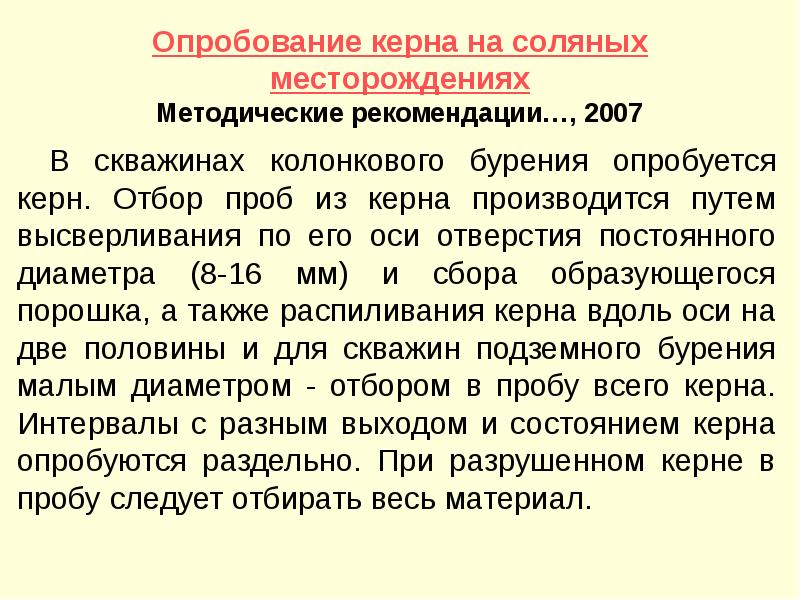

Опробование керна на соляных месторождениях Методические рекомендации…, 2007 В скважинах колонкового бурения опробуется керн. Отбор проб из керна производится путем высверливания по его оси отверстия постоянного диаметра (8-16 мм) и сбора образующегося порошка, а также распиливания керна вдоль оси на две половины и для скважин подземного бурения малым диаметром - отбором в пробу всего керна. Интервалы с разным выходом и состоянием керна опробуются раздельно. При разрушенном керне в пробу следует отбирать весь материал.

Слайд 21

Описание слайда:

Опробование скважин бескернового бурения На стадии эксплуатационной разведки и при эксплуатации широко применяется бескерновое бурение: станками шарошечного (2СБШ-200 и СБШ-250 – на карьерах) , пневмоударного (НКР-100 – на шахтах), ударно-канатного (УКБ – на россыпях) бурения, механическими или ручными бурами с использованием змеевиков – для мягких и пластичных полезных ископаемых. Опробование скважин шарошечного и пневмоударного бурения. В качестве материала опробования таких скважин используется шлам. Установлено, что выносимый струей сжатого воздуха или водяно-воздушной смеси шлам сегрегирован по крупности и по содержанию компонентов. После бурения около устьев скважин образуются конусообразные ореолы шлама. Их опробование обычно ведется горстевым или бороздовым способом. При применении горстевого способа на ореол шлама набрасывается сделанная из шпагата сетка с ячейкам 0,2х0,2 м, в центрах которых отбираются частные порции массой 50-100 г. Материал частных порций объединяется в одну пробу. Более надежным является опробование ореола шлама бороздовым способом. Для этого перед проходкой скважины на почву выработки вдоль оси разброса шлама кладется шламосборник. В качестве шламосборника можно использовать емкость размером 10х10х150 см или разрезанную вдоль оси трубу диаметром не менее 150 мм и длиной не менее 1,5 м. При заполнении частей шламосборника, расположенных ближе к устью скважины, шлам с помощью лопаточки перемещается в его периферическую часть. После окончания бурения заданного интервала шлам из шламосборника высыпается на брезентовый коврик или листовую жесть, перемешивается и сокращается до требуемой массы (обычно до 5-10 кг при шарошечном бурении и до 3 кг при пневмоударном бурении).

Слайд 22

Описание слайда:

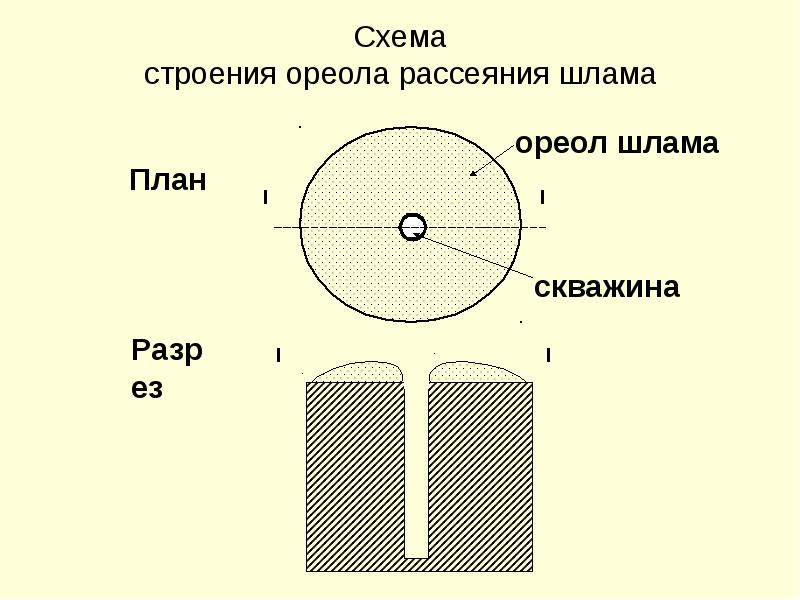

Схема строения ореола рассеяния шлама

Слайд 23

Описание слайда:

Опробование скважин ударно-канатного бурения и пройденных змеевиками При ударно-канатном бурении (УКБ) в качестве материала опробования используется шлам, извлеченный с помощью желонки или специальных пробоотборников. Шлам по приемному желобу поступает в специальные отстойники. После полного осаждения материала вода удаляется. Обезвоженный шлам перед опробованием перемешивают на листе жести, резиновом коврике или брезенте и разравнивают. Отбор проб ведут способом вычерпывания. Для этого в узлах квадратной сети специальными пробоотборниками или щупами отбираются частные порции шлама на всю глубину собранного шлама. Количество частных порций должно быть не менее пяти. Они размещаются способом конверта: 4 четыре пробы отбираются на периферии массы шлама и 1 – в центре. Достоверность опробования скважин УКБ зависит от полноты сбора шлама, надежности его привязки к интервалу опробования, засорения одной пробы другой, кавернозности скважины и др. Для оценки достоверности опробования в створе скважин проходятся заверочные шурфы или скважины большого диаметра (500 мм и более, так называемые шурфоскважины). При этом контрольные выработки опробуются валовым способом. При опробовании мягких и пластичных полезных ископаемых применяются змеевики (ручное бурение) и шнеки (механическое бурение). Материал проходки скважин удерживается на лопастях змеевика или шнека. Интервалы порейсовых уходок змеевиком обычно составляют 0,3-0,4 м, а шнеком 1,3-1,5 м. При подъеме материал на лопастях загрязняется вышележащими породами, поэтому перед документацией и опробованием его предварительно очищают. После документации весь материал уходки с заданных интервалов направляется в пробы. Контроль опробования скважин шнекового бурения осуществляется аналогично контролю скважин УКБ.

Слайд 24

Описание слайда:

Особые требования к отбору проб на соляных месторождениях Опробование соляных пород необходимо осуществлять в кратчайшие сроки после бурения или проходки горных выработок, в особенности при наличии высокогигроскопичных или легко подвергающихся разложению соляных минералов. Длительное хранение отобранных проб недопустимо. Пробы высокогигроскопичных солей (карналлит, бишофит) и солей, подвергающихся быстрому разложению (каинит, лангбейнит), следует парафинировать или хранить в герметически закрывающейся (лучше стеклянной) посуде. Пробы сильвинита или каменной соли до начала анализов можно сохранять в полиэтиленовых пакетах.

Слайд 25

Описание слайда:

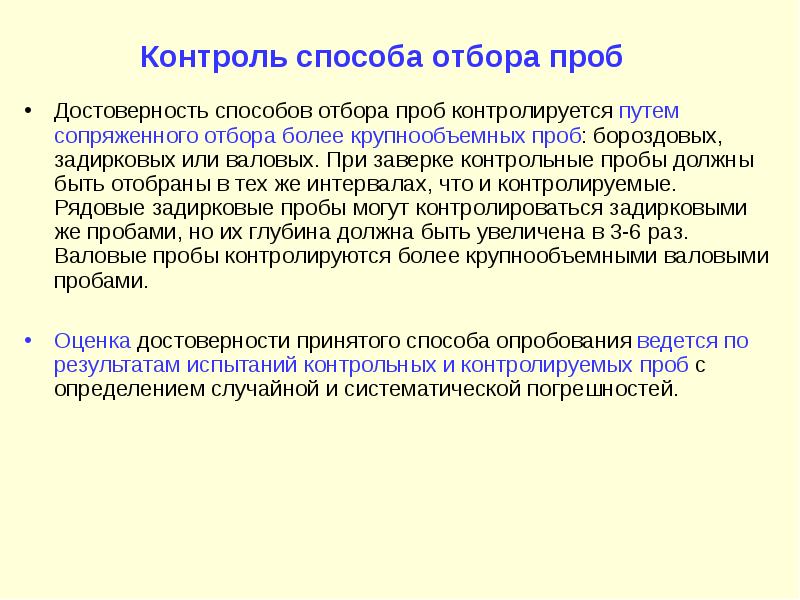

Контроль способа отбора проб Достоверность способов отбора проб контролируется путем сопряженного отбора более крупнообъемных проб: бороздовых, задирковых или валовых. При заверке контрольные пробы должны быть отобраны в тех же интервалах, что и контролируемые. Рядовые задирковые пробы могут контролироваться задирковыми же пробами, но их глубина должна быть увеличена в 3-6 раз. Валовые пробы контролируются более крупнообъемными валовыми пробами. Оценка достоверности принятого способа опробования ведется по результатам испытаний контрольных и контролируемых проб с определением случайной и систематической погрешностей.

Слайд 26

Описание слайда:

Контроль способов опробования на месторождениях солей Методические рекомендации…, 2007 Качество опробования по каждому принятому методу и способу и по основным разновидностям солей необходимо систематически контролировать, оценивая точность и достоверность результатов. Следует своевременно проверять положение проб относительно элементов геологического строения, надежность оконтуривания продуктивных залежей по мощности, выдержанность принятых параметров проб и соответствие фактической массы пробы расчетной исходя из принятого сечения борозды или фактического диаметра и выхода керна (отклонения не должны превышать ±10-20 % с учетом изменчивости плотности породы). Для контроля кернового опробования следует выполнять косвенную оценку избирательного растворения солей путем сопоставления средних содержаний анализируемых компонентов при различном выходе керна, а также определять влияние применявшейся при бурении промывочной жидкости на растворимость солей. Керновое опробование заверяется бороздовым, шпуровым и валовым, выполняемыми в сопряженных горных выработках, а также результативными методами каротажа скважин. На разрабатываемых месторождениях запасы солей и содержание полезных компонентов, рассчитанные по данным скважин колонкового бурения, следует сопоставить с этими же показателями, определенными по горным выработкам (в пределах одних и тех же горизонтов или подсчетных блоков), а также сравнить с результатами разработки. Объем контрольного опробования должен быть достаточным для статистической обработки результатов и обоснованных выводов об отсутствии или наличии систематических ошибок, а в случае необходимости и для введения поправочных коэффициентов.

Слайд 27

Описание слайда:

4.3. Система опробования Система опробования - это пространственное размещение проб. Она включает в себя два элемента: 1) порядок размещения проб (форма сети) и 2) расстояние между пробами или длину секций проб. Форма сети опробования, как правило, самостоятельного значения не имеет, так как опробованию подвергаются горные выработки и скважины, на порядок размещения которых оказывает влияние комплекс геологических и горно-технических факторов. Некоторую относительную самостоятельность форма сети может иметь лишь при опробовании буровзрывных скважин, проходимых по достаточно густой сети. В этих случаях с помощью специальных расчетов может быть определена оптимальная сеть их опробования: форма сети (квадратная, прямоугольная) и ее параметры (все ли скважины должны быть опробованы или через одну две и т.д.). Второй элемент системы опробования обычно решается на основе общепринятого правила: прослеживающие выработки, то есть пройденные по простиранию или падению залежей (штреки, восстающие, штольни, пройденные по простиранию канавы) опробуются дискретно, а секущие выработки, то есть вскрывающие залежь от висячего до лежачего бока (скважины, квершлаги, орты, канавы, штольни и т. д.) - непрерывно. Такая особенность размещения проб соответствует анизотропии полей геологических параметров.

Слайд 28

Описание слайда:

Опробование прослеживающих выработок Для прослеживающих выработок устанавливается оптимальное расстояние между пробами, которое зависит от изменчивости главных компонентов полезных ископаемых. В выработках, пройденных по простиранию, опробуются забои. Рекомендуемые расстояния между бороздовыми пробами (по Н.В. Барышеву с дополнениями)

Слайд 29

Описание слайда:

Опробование секущих выработок Секущие выработки опробуются непрерывно. Для них устанавливается длина секций проб, зависящая от мощности залежей: маломощные опробуются короткими секциями, а мощные - более длинными. Минимальная длина секций - 0,2-0,5 м (применяется для тонких залежей), максимальная - 5,0 м (для мощных и сверхмощных). При отборе проб необходимо учитывать следующие требования: -заведомо безрудные части горных выработок и скважин не опробуются; -близ предполагаемых контуров рудных тел длина секций уменьшается для того, чтобы как можно точнее оконтурить залежь полезного ископаемого; -при нечетких контактах отбирается по 1-2 пробы за пределами предполагаемого контура залежи; -границы секций приурочиваются к границам визуально определяемых природных типов полезного ископаемого, а также к границам интервалов с различной рудонасыщенностью; -в скважинах, кроме того, границы секций приурочиваются к порейсовым уходкам; недопустимо в одну пробу включать интервалы с резко различным (более 10%) выходом керна; -длина рядовых проб во внутренних частях залежи не должна превышать установленной кондициями максимальной мощности пустых прослоев и некондиционных руд. В горных выработках при весьма равномерном, равномерном и неравномерном распределении компонентов (месторождения железных, марганцевых, медных полиметаллических руд, бокситов, солей и др.) опробуется одна стенка. При весьма и крайне неравномерном распределения компонентов (месторождения олова, вольфрама, молибдена, сурьмы, ртути, золота и др.) опробуются обе стенки. В горизонтальных подземных горных выработках, пересекающих крутопадающие (>450) залежи, бороздовые и линейно-точечные пробы отбираются из стенок по горизонтальной линии, намеченной на заранее установленной высоте. При пологом залегании тел полезных ископаемых, вскрытых горизонтальными выработками на полную мощность, указанные пробы целесообразно ориентировать вертикально.

Слайд 30

Описание слайда:

4.4. Обработка проб для производства химических анализов Отобранные пробы ни по массе, ни по размеру частиц не удовлетворяют требованиям для производства химических анализов. Их масса может варьировать в широких пределах – от долей кг до сотен кг, а размер частиц и кусочков - от долей миллиметров до десятков сантиметров. В то же время для химического анализа рядовых проб на несколько компонентов, как правило, требуется всего 50-100 г материала, а для пробирного анализа, применяемого для установления содержаний благородных металлов, – 0,5-0,6 кг. При этом материал должен быть измельчен до крупности менее 0,1 мм. Целью обработки проб является их подготовка к стандартным требованиям для проведения химического анализа, сохранив при этом первоначальные соотношения между химическими компонентами. Применяется два метода подготовки проб для химического анализа: стадийный и одноактный.

Слайд 31

Описание слайда:

Формула Ричардса - Чечотта Для составления стадийных схем обработки проб более века назад американскими учеными была предложена формула, вошедшая в теорию и практику под названием формула Демонда-Хальфердаля: q=kd. где q – минимальная масса пробы, до которой ее можно сократить (кг), d – максимальный диаметр частиц (мм), k – безразмерный коэффициент. Авторы формулы предлагали величину  принимать в пределах от 1,5 до 2,7. Вследствие сложности выбора значений k и  от указанной формулы довольно быстро отказались и перешли на ее частный вариант, который применяется и в настоящее время. Этот вариант формулы Демонда-Хальфердаля называется формула (принцип) Ричардса-Чечотта: q=kd2, где q – минимальная масса пробы, до которой ее можно сократить (кг), d – максимальный диаметр частиц (мм), k – безразмерный коэффициент (коэффициент неравномерности). Почти вековой опыт применения формулы Ричардса-Чечотта показал ее надежность, хотя логически она противоречива: в соответствии с ней кг равны мм2. Коэффициент k в зависимости от вида полезного ископаемого может изменяться от 0,05 до 1,0. Его величина зависит от физико-механических свойств минералов, слагающих полезное ископаемое, и в первую очередь от того, насколько равномерно они распределяются по массе пробы в процессе дробления. Хрупкие минералы склонны к переизмельчению и равномернее распределяются по массе пробы. Ковкие минералы, например самородное золото, труднее измельчаются. Для них сложнее добиться равномерности распределения по пробе. Поэтому для первых значения коэффициента k принимаются меньшими, а для вторых большими. Коэффициент k должен определяться экспериментально для каждого природного типа руды месторождения. На стадиях оценочных работ и разведки, его значение чаще устанавливается по принципу аналогии.

Слайд 32

Описание слайда:

Коэффициенты k в формуле Ричардса-Чечотта (по Н.В. Барышеву с дополнениями)

Слайд 33

Описание слайда:

Особенности обработки проб на месторождениях солей Методические рекомендации…, 2007 Обработку проб следует производить по схеме, разработанной для каждого месторождения. Величина коэффициента k принимается обычно равной 0,1, а для полиминеральных калийно-магниевых солей изменчивого состава или при содержании в солях вредных примесей, близком к предельному по требованиям государственных стандартов, технических условий или утвержденных кондиций — 0,2. Правильность принятой схемы обработки проб и величина коэффициента k должны быть подтверждены проверенными данными по аналогичным месторождениям или экспериментальными исследованиями. При обработке проб необходимо применять методы, позволяющие исключать избирательные потери соляных минералов или засорение солей.

Слайд 34

Описание слайда:

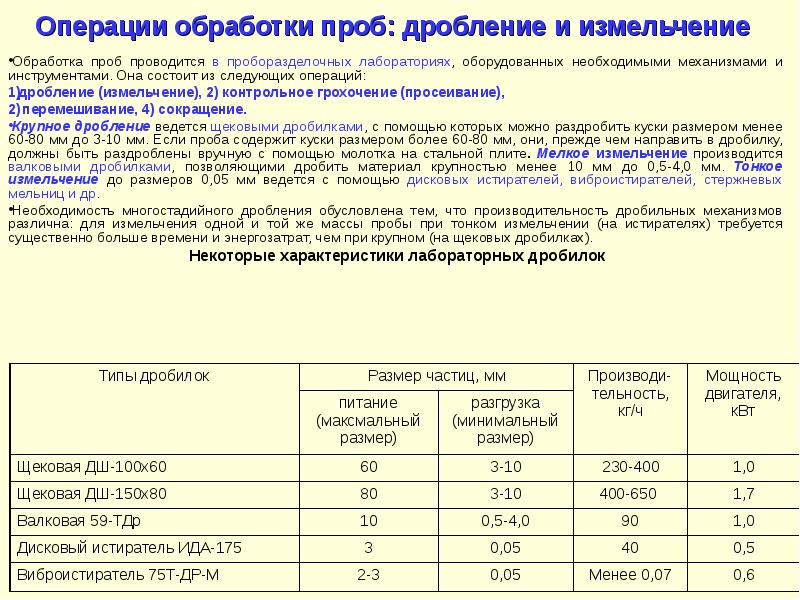

Операции обработки проб: дробление и измельчение Обработка проб проводится в проборазделочных лабораториях, оборудованных необходимыми механизмами и инструментами. Она состоит из следующих операций: дробление (измельчение), 2) контрольное грохочение (просеивание), перемешивание, 4) сокращение. Крупное дробление ведется щековыми дробилками, с помощью которых можно раздробить куски размером менее 60-80 мм до 3-10 мм. Если проба содержит куски размером более 60-80 мм, они, прежде чем направить в дробилку, должны быть раздроблены вручную с помощью молотка на стальной плите. Мелкое измельчение производится валковыми дробилками, позволяющими дробить материал крупностью менее 10 мм до 0,5-4,0 мм. Тонкое измельчение до размеров 0,05 мм ведется с помощью дисковых истирателей, виброистирателей, стержневых мельниц и др. Необходимость многостадийного дробления обусловлена тем, что производительность дробильных механизмов различна: для измельчения одной и той же массы пробы при тонком измельчении (на истирателях) требуется существенно больше времени и энергозатрат, чем при крупном (на щековых дробилках). Некоторые характеристики лабораторных дробилок

Слайд 35

Описание слайда:

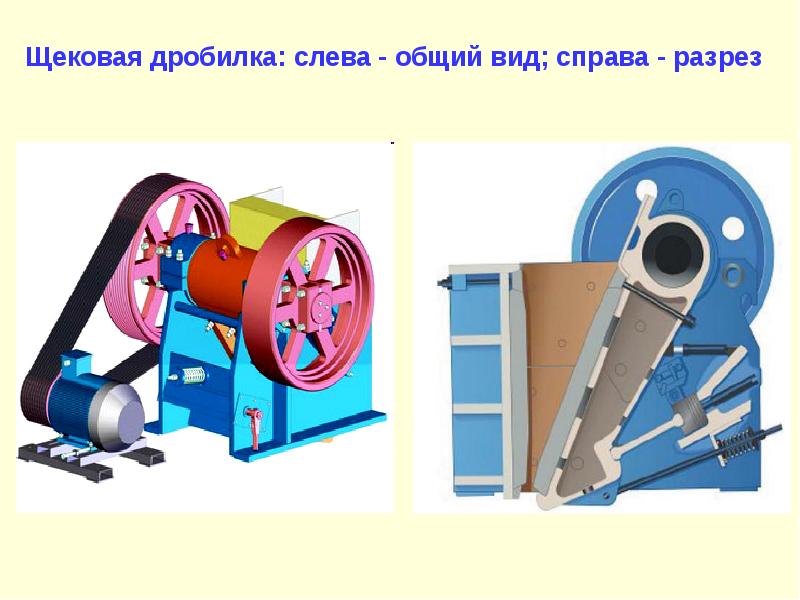

Щековая дробилка: слева - общий вид; справа - разрез

Слайд 36

Описание слайда:

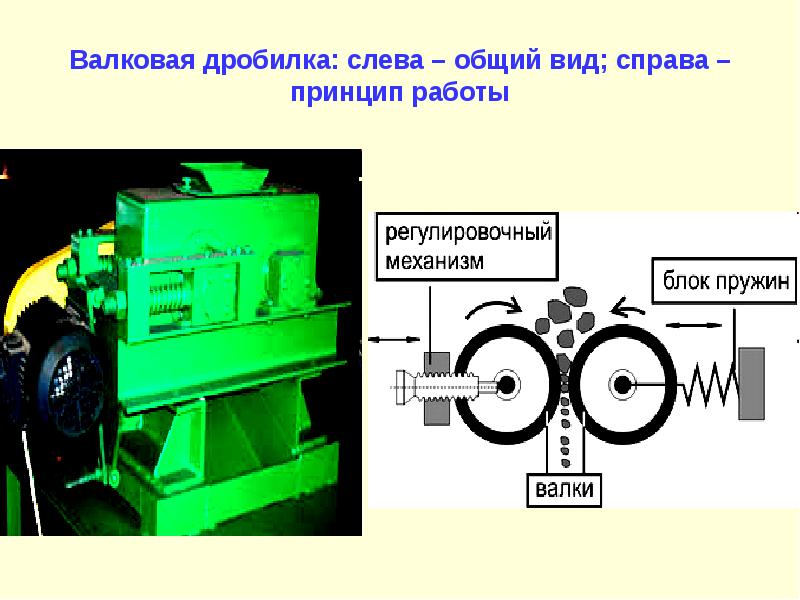

Валковая дробилка: слева – общий вид; справа – принцип работы

Слайд 37

Описание слайда:

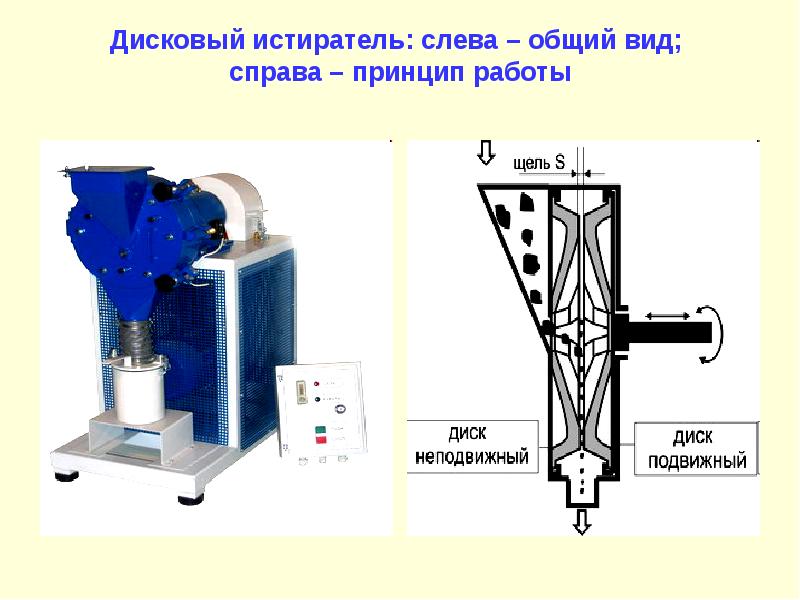

Дисковый истиратель: слева – общий вид; справа – принцип работы

Слайд 38

Описание слайда:

Операции обработки проб: контрольное просеивание (грохочение) Контрольное просеивание (грохочение) производится для того, чтобы размер частиц после каждой операции дробления не превышал заданной величины. Для этой цели используются стандартные наборы сит (грохотов). Размеры отверстий в ситах и грохотах стандартные (мм): 50; 25; 12; 6; 5; 3; 2,5; 2; 1,6; 1,25; 1,0; 0,80; 0,63; 0,50; 0,40; 0,315; 0,25; 0,20; 0,16; 0,125; 0,1. В ситах американского стандарта размер отверстий указан в мешах. Меш (mesh) – это число отверстий проволочной сетки, приходящееся на один линейный дюйм (25,4 мм) при толщине проволоки, равной диаметру отверстий. Перевод размеров отверстий в ситах из меш в мм Количество сит должно соответствовать количеству используемых дробильных механизмов, а размер их отверстий - среднему размеру частиц, получаемых после дробления. Материал, не прошедший через сито, направляется на повторное дробление. Часто применяется вспомогательное просеивание для того, чтобы не допускать в процесс дробления частицы, имеющие размер меньше выходного размера дробильного механизма, и, и тем самым, не загружать дробилку лишним материалом. Вспомогательное просеивание обычно осуществляется перед дроблением на щековых и валковых дробилках.

Слайд 39

Описание слайда:

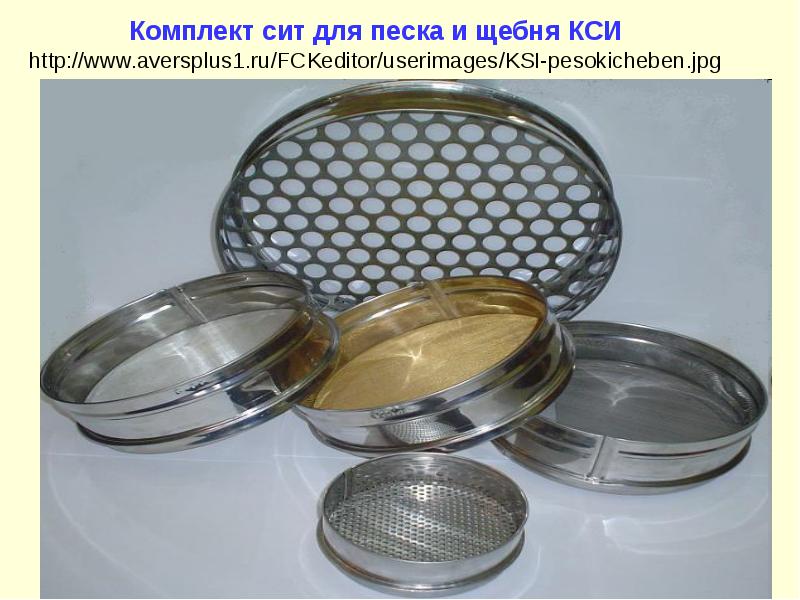

Комплект сит для песка и щебня КСИ

Слайд 40

Описание слайда:

Операции обработки проб: перемешивание Для того чтобы объем дробленого материала перед сокращением был однородным, производится его перемешивание. При большом количестве материала перемешивание осуществляется с помощью совка или лопаты. В лабораторных условиях перемешивание производится: 1) на клеенке или 2) способом кольца и конуса. В первом случае проба предварительно высыпается на клеенку, положенную на лабораторный стол. Сам же процесс перемешивания заключается в попеременном поднимании концов клеенки. При применении способа кольца и конуса проба высыпается на лабораторный стол, а затем с помощью совка насыпается в виде конуса. Далее с помощью металлической пластинки путем постепенного вдавливания при одновременном ее вращении проба разворачивается в диск, а затем в кольцо. Затем материал пробы с помощью совка вновь насыпается в виде конуса. Указанные операции должны быть повторены не менее трех раз.

Слайд 41

Описание слайда:

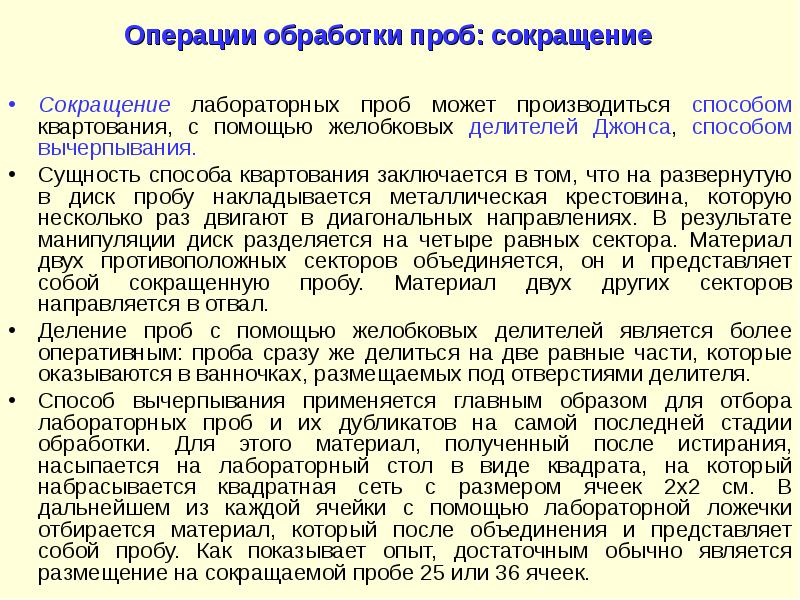

Операции обработки проб: сокращение Сокращение лабораторных проб может производиться способом квартования, с помощью желобковых делителей Джонса, способом вычерпывания. Сущность способа квартования заключается в том, что на развернутую в диск пробу накладывается металлическая крестовина, которую несколько раз двигают в диагональных направлениях. В результате манипуляции диск разделяется на четыре равных сектора. Материал двух противоположных секторов объединяется, он и представляет собой сокращенную пробу. Материал двух других секторов направляется в отвал. Деление проб с помощью желобковых делителей является более оперативным: проба сразу же делиться на две равные части, которые оказываются в ванночках, размещаемых под отверстиями делителя. Способ вычерпывания применяется главным образом для отбора лабораторных проб и их дубликатов на самой последней стадии обработки. Для этого материал, полученный после истирания, насыпается на лабораторный стол в виде квадрата, на который набрасывается квадратная сеть с размером ячеек 2х2 см. В дальнейшем из каждой ячейки с помощью лабораторной ложечки отбирается материал, который после объединения и представляет собой пробу. Как показывает опыт, достаточным обычно является размещение на сокращаемой пробе 25 или 36 ячеек.

Слайд 42

Описание слайда:

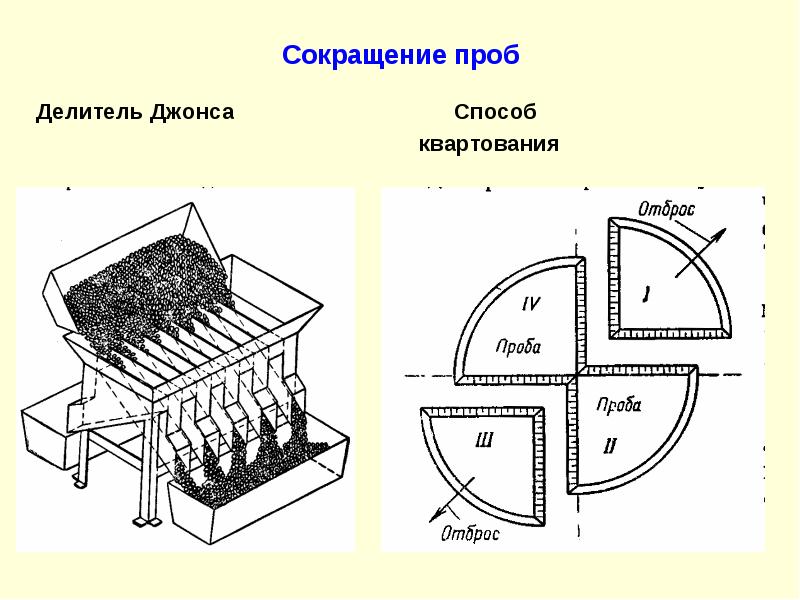

Сокращение проб Делитель Джонса Способ квартования

Слайд 43

Описание слайда:

Пример составления схемы обработки проб Задание. Составить схему обработки бороздовой пробы сечением 5х3 см и длиной 2 м, отобранной из полиминеральных калийно-магниевых солей изменчивого состава. Максимальный размер кусков 7 см. Объемная масса солей 2,1 г/см3. Проборазделочная лаборатория оснащена стандартным оборудованием, включая следующие типы дробилок: - Щековая ДШ-100х60; - Валковая 59-ТДр; Дисковый истиратель ИДА-175. Имеется стандартный набор грохотов и сит, в том числе необходимые 50 мм, 5 мм, 2 мм, 0,1 мм. Решение. 1. Определяем массу пробы: 5 х 3 х 200 см х 2,1 г/см3 = 6300 г = 6,3 кг. 2. Выбираем значение коэффициента k. Поскольку соли полиминеральные изменчивого состава, значение коэффициента k принимаем равным 0,2. 3. Проверим возможность сокращения пробы в два раза без дробления: Q = kd2 = 0,2 x 702 = 980 кг. Пробу сокращать нельзя, т.к. она имеет массу всего 6,3 кг. При максимальном диаметре частиц равном 70 мм можно сократить в два раза лишь пробу массой 980 х 2 = 1960 кг. 4. Технические характеристики дробилки ДШ-100х60 не позволяют помещать в нее частицы размером более 60 мм. Проблема может быть решена путем ручного дробления и последующего контроля с помощью грохота с размером отверстий 50 мм. 5. Осуществляем дробление пробы на щековой дробилке ДШ-100х60. 6. Дробленный материал просеиваем через сито 5 мм. Материал, оставшийся на сите (крупностью >5 мм) направляем на повторное дробление. 7. Проверим возможность сокращения дробленной пробы в 2 раза. В соответствии с формулой Ричардса-Чечотта пробу можно сокращать до массы 0,2 х 52 = 5 кг. Поскольку исходная проба имеет массу 6,3 кг, ее сокращать нельзя, т.к. получим массу 6,3 : 2 = 3,15 кг, что меньше допустимой (5 кг).

Слайд 44

Описание слайда:

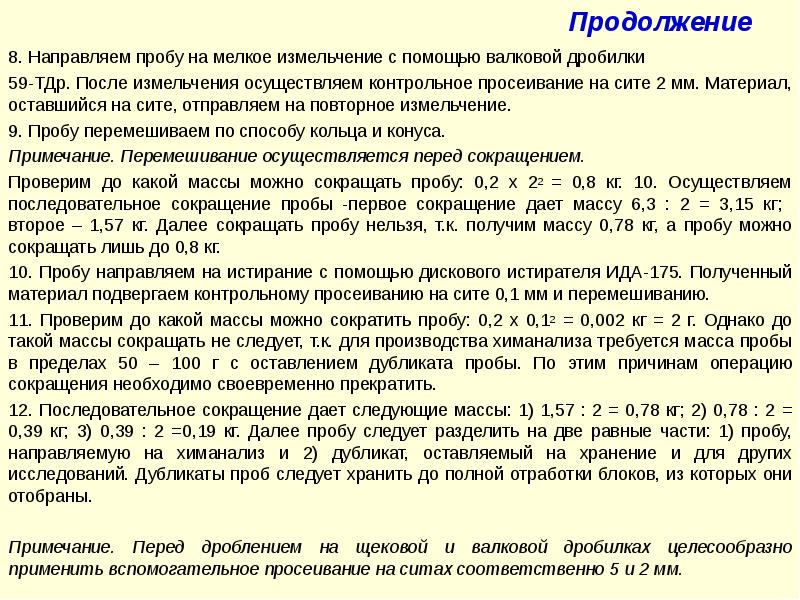

Продолжение 8. Направляем пробу на мелкое измельчение с помощью валковой дробилки 59-ТДр. После измельчения осуществляем контрольное просеивание на сите 2 мм. Материал, оставшийся на сите, отправляем на повторное измельчение. 9. Пробу перемешиваем по способу кольца и конуса. Примечание. Перемешивание осуществляется перед сокращением. Проверим до какой массы можно сокращать пробу: 0,2 х 22 = 0,8 кг. 10. Осуществляем последовательное сокращение пробы -первое сокращение дает массу 6,3 : 2 = 3,15 кг; второе – 1,57 кг. Далее сокращать пробу нельзя, т.к. получим массу 0,78 кг, а пробу можно сокращать лишь до 0,8 кг. 10. Пробу направляем на истирание с помощью дискового истирателя ИДА-175. Полученный материал подвергаем контрольному просеиванию на сите 0,1 мм и перемешиванию. 11. Проверим до какой массы можно сократить пробу: 0,2 х 0,12 = 0,002 кг = 2 г. Однако до такой массы сокращать не следует, т.к. для производства химанализа требуется масса пробы в пределах 50 – 100 г с оставлением дубликата пробы. По этим причинам операцию сокращения необходимо своевременно прекратить. 12. Последовательное сокращение дает следующие массы: 1) 1,57 : 2 = 0,78 кг; 2) 0,78 : 2 = 0,39 кг; 3) 0,39 : 2 =0,19 кг. Далее пробу следует разделить на две равные части: 1) пробу, направляемую на химанализ и 2) дубликат, оставляемый на хранение и для других исследований. Дубликаты проб следует хранить до полной отработки блоков, из которых они отобраны. Примечание. Перед дроблением на щековой и валковой дробилках целесообразно применить вспомогательное просеивание на ситах соответственно 5 и 2 мм.

Слайд 45

Описание слайда:

Схема обработки проб

Слайд 46

Описание слайда:

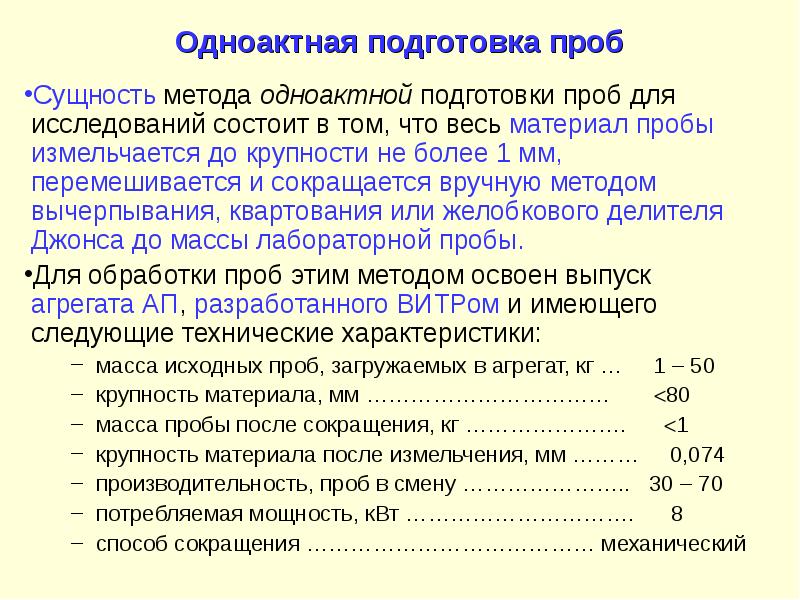

Одноактная подготовка проб Сущность метода одноактной подготовки проб для исследований состоит в том, что весь материал пробы измельчается до крупности не более 1 мм, перемешивается и сокращается вручную методом вычерпывания, квартования или желобкового делителя Джонса до массы лабораторной пробы. Для обработки проб этим методом освоен выпуск агрегата АП, разработанного ВИТРом и имеющего следующие технические характеристики: масса исходных проб, загружаемых в агрегат, кг … 1 – 50 крупность материала, мм …………………………… 80 масса пробы после сокращения, кг ……………….… 1 крупность материала после измельчения, мм ……… 0,074 производительность, проб в смену ………………….. 30 – 70 потребляемая мощность, кВт …………………………. 8 способ сокращения ………………………………… механический

Слайд 47

Описание слайда:

4.5. Исследование (анализ) проб при химическом опробовании Главные, попутные, второстепенные компоненты Химическое опробование проводится для определения химического состава полезного ископаемого. По значимости химические компоненты принято подразделять на: главные, попутные и второстепенные. Главные компоненты подразделяют на: полезные и вредные. Полезные компоненты определяют профиль месторождения (вид полезного ископаемого); вредные – это компоненты, которые ухудшают качество полезного ископаемого или продуктов его переработки. Попутные компоненты – это полезные компоненты, которые представляют интерес лишь при извлечении главных или улучшающие качество товарного продукта (например, легирующие примеси). Они увеличивают ценность полезного ископаемого. Второстепенные компоненты определяются в основном для более полной характеристики полезного ископаемого, а также для расчета оптимального состава шихты при металлургическом переделе. К последним относятся, в частности, шлакообразующие компоненты. Например, на железорудных месторождениях к главным полезным компонентам относятся Feобщ, Femt; к вредным – S, P, иногда Zn, к попутным – Ti, V, Mn, Co, Cu и др.; к шлакообразующим – CaO, MgO, SiO2, Al2O3. Соотношение шлакообразующих компонентов образует так называемый коэффициент основности (КО): КО=(CaO + MgO) / (SiO2+ Al2O3) По значению КО руды подразделяются на три типа: кислые (КО1,1). Для того чтобы плавка руды происходила в оптимальном режиме, для первого типа руд требуется добавка в шихту горных пород, содержащих CaO и MgO; для третьего - SiO2, Al2O3.

Слайд 48

Описание слайда:

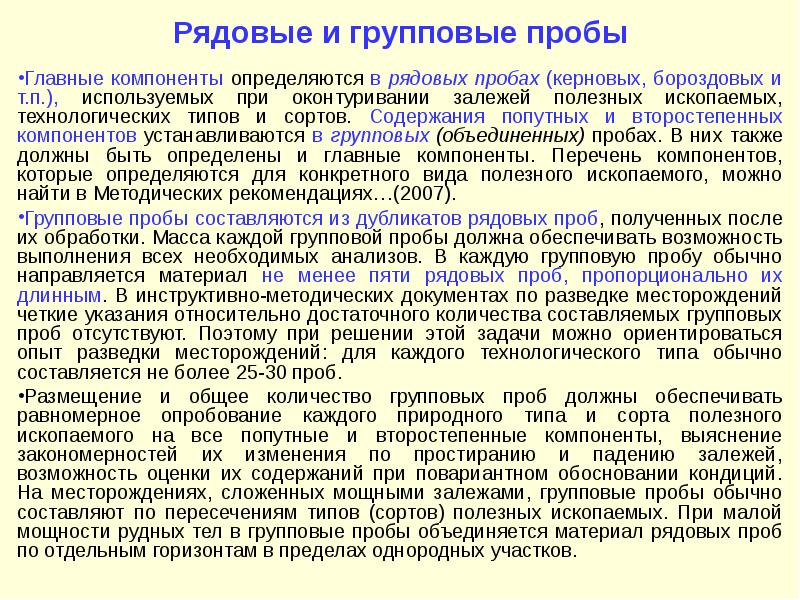

Рядовые и групповые пробы Главные компоненты определяются в рядовых пробах (керновых, бороздовых и т.п.), используемых при оконтуривании залежей полезных ископаемых, технологических типов и сортов. Содержания попутных и второстепенных компонентов устанавливаются в групповых (объединенных) пробах. В них также должны быть определены и главные компоненты. Перечень компонентов, которые определяются для конкретного вида полезного ископаемого, можно найти в Методических рекомендациях…(2007). Групповые пробы составляются из дубликатов рядовых проб, полученных после их обработки. Масса каждой групповой пробы должна обеспечивать возможность выполнения всех необходимых анализов. В каждую групповую пробу обычно направляется материал не менее пяти рядовых проб, пропорционально их длинным. В инструктивно-методических документах по разведке месторождений четкие указания относительно достаточного количества составляемых групповых проб отсутствуют. Поэтому при решении этой задачи можно ориентироваться опыт разведки месторождений: для каждого технологического типа обычно составляется не более 25-30 проб. Размещение и общее количество групповых проб должны обеспечивать равномерное опробование каждого природного типа и сорта полезного ископаемого на все попутные и второстепенные компоненты, выяснение закономерностей их изменения по простиранию и падению залежей, возможность оценки их содержаний при повариантном обосновании кондиций. На месторождениях, сложенных мощными залежами, групповые пробы обычно составляют по пересечениям типов (сортов) полезных ископаемых. При малой мощности рудных тел в групповые пробы объединяется материал рядовых проб по отдельным горизонтам в пределах однородных участков.

Слайд 49

Описание слайда:

Компоненты, определяемые в пробах соляных месторождений Методические рекомендации…, 2007 Во всех пробах калийных и калийно-магниевых солей с промышленными концентрациями КСl, устанавливаются содержания Mg2+, Ca2+, SO2-, Cl-, гигроскопической и кристаллизационной воды, а также нерастворимого в воде (или соляной кислоте) остатка.(?!) Во всех пробах каменной соли и сульфатно-натриевых солей определяются содержания Na+, Ca2+, Mg2+, SO42-, Cl-, H2O и, в зависимости от назначения соли, нерастворимого в воде или соляной кислоте остатка. На месторождениях каменной соли, калийных и магниевых солей содержание С032-, и НС03- необходимо определять в групповых пробах, а на месторождениях сульфатов натрия и природной соды - во всех пробах. На содовых месторождениях анализируется также Na+, K+, Са2+, Mg2+, SO42-, Cl-, H2O и нерастворимые остатки в воде и соляной кислоте. На железо обычно анализируются только те пробы солей, которые отличаются интенсивной окраской или сильным загрязнением. В слоях солей с примесью органических веществ определяется битуминозность. В групповых пробах, кроме указанных элементов, анализируются содержания брома, бора и лития, а в карналлитовых породах также рубидия и цезия.

Слайд 50

Описание слайда:

Методы анализа проб Определение химического состава проб осуществляется химическим, спектральным, пробирным, геофизическим и другими методами анализов III категории точности, установленными государственными стандартами или утвержденными Научным советом по аналитическим методам (НСАМ) и Научным советом по методам минералогических исследований (НСОММИ). Группировка методов анализа минерального сырья по категориям точности

Слайд 51

Описание слайда:

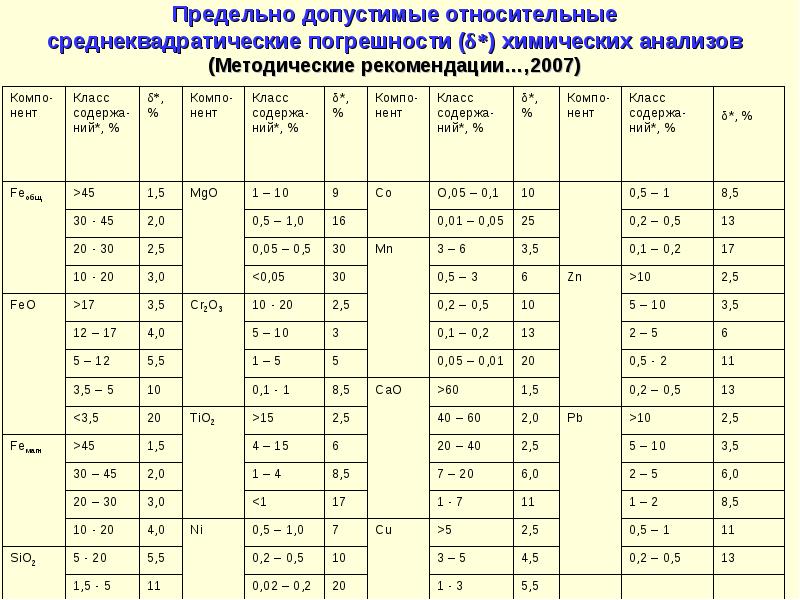

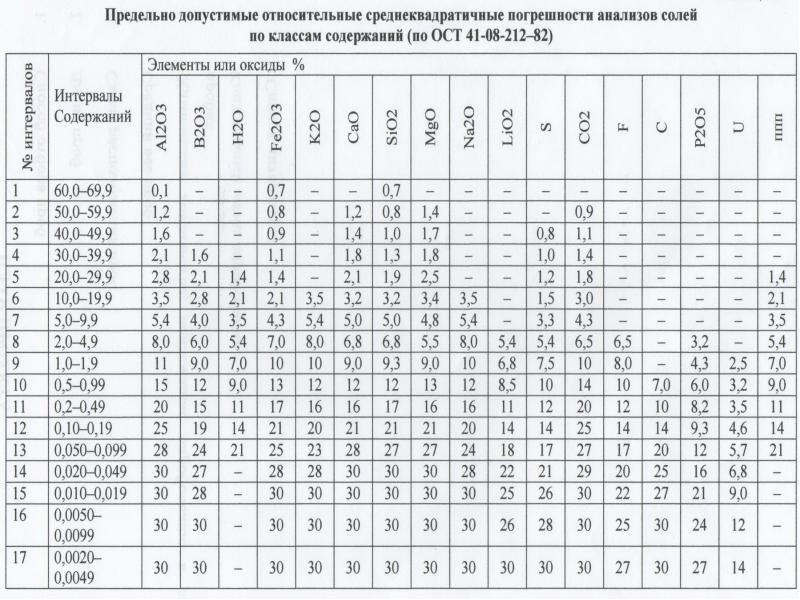

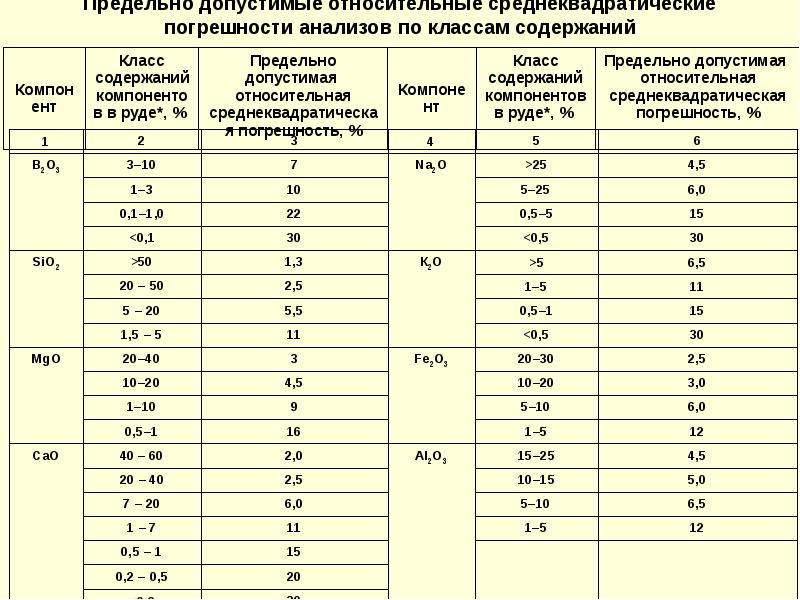

Предельно допустимые относительные среднеквадратические погрешности (δ*) химических анализов (Методические рекомендации…,2007)

Слайд 52

Описание слайда:

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

Методы анализа проб Химические анализы (полярографический, фотоколориметрический, люминесцентный, пламеннофотометрический, хромотографический, электрохимический и др.) позволяют произвести полный, сокращенный анализ или определить содержание требуемых компонентов. Перечень компонентов может быть быстро определен спектральным анализом.. Химические анализы характеризуются низкой чувствительностью (содержание компонентов обычно определяется с точностью до сотых долей процента), но имеют высокую точность (небольшие отклонения от истинного значения) и высокую воспроизводимость (способность при повторении анализа давать те же результаты). Химический анализ является основным на большинстве рудных и многих нерудных месторождений. Пробирный анализ – это разновидность химического анализа, который применяется исключительно для количественного определения Au, Ag и элементов платиновой группы (Pt, Ru, Rh, Pd, Os, Ir). Чувствительность определения золота и серебра составляет 0,1-0,2 г/т. Предельно допустимые погрешности в зависимости от классов содержаний золота могут достигать от 4 до 30 %. Масса подготовленной для пробирного анализа пробы должна составлять 500-600 г при крупности частиц менее 0,074 мм. Спектральный анализ подразделяется на: приближенно-количественный (на 43 элемента), количественный (на 15 элементов), специальные методы на В и Hg, спектрозолотометрический. Масса пробы, направляемой в лабораторию для выполнения первых трех типов анализа, должна быть не менее 15 г. Чувствительность анализов, в зависимости от определяемых элементов колеблются 0,1 - 0,0001%. Точность анализа, особенно при высоких содержаниях, низкая.

Слайд 55

Описание слайда:

Спектрозолотометрический анализ – это спектральный анализ проб, обогащенных химическим путем. Чувствительность этого анализа на золото 0,03 г/т (0,000003 %). Метод может быть использован для отбраковки проб, направляемых на пробирный анализ. Для анализа требуется навеска класса менее 0,1-1,0 мм, массой не менее 50 г. Спектрозолотометрический анализ – это спектральный анализ проб, обогащенных химическим путем. Чувствительность этого анализа на золото 0,03 г/т (0,000003 %). Метод может быть использован для отбраковки проб, направляемых на пробирный анализ. Для анализа требуется навеска класса менее 0,1-1,0 мм, массой не менее 50 г. Новейшие виды спектрального анализа: атомно-абсорбционный, эмиссионный, масс-спектрометрический и др. Их преимущества в том, что для их выполнения требуются навески небольшой массы, буквально миллиграммы. Ядерно-физические методы. Сущность их заключается в воздействии на вещество определенного вида лучей и изучении интенсивности и спектрального состава вторичного излучения. Разработано большое количество модификаций. По условиям применения выделяются две группы методов: 1) γ-активационные и нейтронно-активационные на тепловых нейтронах; 2) рентгенорадиометрические, фотонейтронные и активационные с портативным оборудованием. γ-активационными методами определяются содержания Au, Ag; нейтронно-активационными – содержания элементов с порядковым номером более 11 (Na). Методы обладают высокими порогами чувствительности, но требуют стационарного оборудования (атомные реакторы, ускорители заряженных частиц и т.п.). Во второй группе в качестве источников облучения используются ампулы с радиоактивными изотопами: Se75, Cd109, Sn119, Co57, Cs137, Ba133 и др. Методы характеризуются большой экспрессностью, но меньшей чувствительностью. Рентгенорадиометрические методы позволяют определять содержания элементов с порядковым номером более 13 (Al) в обнажениях, горных выработках, скважинах. Порог чувствительности методов 10-1-10-3 %. Достаточно высокой чувствительностью и производительностью обладают рентгеноспектральные методы, позволяющие определить содержание почти всех химических элементов.

Слайд 56

Описание слайда:

4.6. Оценка достоверности опробования Надежность определения содержаний компонентов, правильное оконтуривание залежей, подсчет запасов зависят от достоверности опробования, которая, в свою очередь, зависит от способа опробования, геометрии проб, правильности выполнения операций по их отбору, обработке и анализу, а также системы опробования. Производство ГРР сопровождается оперативным геологическим контролем опробования: контроль за работой пробщика и рабочих проборазделочной лаборатории. Контроль за работой пробщика заключается: - в определении правильности отбора проб: контроль положения относительно элементов рудного тел, полноты опробования рудных тел по мощности, выдержанности принятых параметров отбираемых проб, правильности раскалывания (распиливания) керна и сбора мелочи при отборе пробы из керна с легко выкрашивающимися минералами, соответствия фактической массы пробы теоретической; - в отборе в горных выработках контрольных проб в количестве не менее 5 % от общего числа рядовых проб тем же пробщиком, но под наблюдением геолога; - в проверке правильности маркировки проб и ведения документации; - в оценке сохранности проб в процессе транспортировки от места отбора до лаборатории. Если в процессе контроля отбора проб выявляется неправильное положение проб по отношению к рудному телу, неравномерность отбора материала по длине, производится повторное опробование. Методически задача оценки достоверности отдельных операций опробования на всех этапах решается одинаково: путем проведения сопряженных контролируемых и контрольных измерений. Число сопряженных пар измерений изучаемого свойства должно быть не менее 30, с тем, чтобы обеспечить статистическую устойчивость исследуемой выборки. Важной особенностью геологического контроля опробования является его «бесповторность»: дважды одну и ту же пробу отобрать невозможно. Можно отобрать лишь другую пробу, непосредственно примыкающую к контролируемой. Но это все-таки будет уже другая проба. Поэтому полного совпадения результатов исследования контрольных и контролируемых проб быть не может. Это явление всегда следует иметь в виду при оценке достоверности опробования.

Слайд 57

Описание слайда:

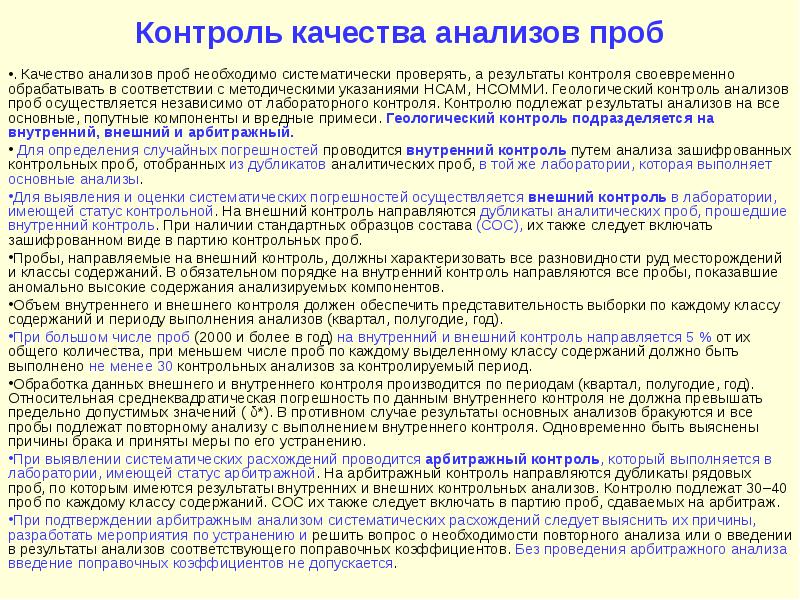

Контроль качества анализов проб . Качество анализов проб необходимо систематически проверять, а результаты контроля своевременно обрабатывать в соответствии с методическими указаниями НСАМ, НСОММИ. Геологический контроль анализов проб осуществляется независимо от лабораторного контроля. Контролю подлежат результаты анализов на все основные, попутные компоненты и вредные примеси. Геологический контроль подразделяется на внутренний, внешний и арбитражный. Для определения случайных погрешностей проводится внутренний контроль путем анализа зашифрованных контрольных проб, отобранных из дубликатов аналитических проб, в той же лаборатории, которая выполняет основные анализы. Для выявления и оценки систематических погрешностей осуществляется внешний контроль в лаборатории, имеющей статус контрольной. На внешний контроль направляются дубликаты аналитических проб, прошедшие внутренний контроль. При наличии стандартных образцов состава (СОС), их также следует включать зашифрованном виде в партию контрольных проб. Пробы, направляемые на внешний контроль, должны характеризовать все разновидности руд месторождений и классы содержаний. В обязательном порядке на внутренний контроль направляются все пробы, показавшие аномально высокие содержания анализируемых компонентов. Объем внутреннего и внешнего контроля должен обеспечить представительность выборки по каждому классу содержаний и периоду выполнения анализов (квартал, полугодие, год). При большом числе проб (2000 и более в год) на внутренний и внешний контроль направляется 5 % от их общего количества, при меньшем числе проб по каждому выделенному классу содержаний должно быть выполнено не менее 30 контрольных анализов за контролируемый период. Обработка данных внешнего и внутреннего контроля производится по периодам (квартал, полугодие, год). Относительная среднеквадратическая погрешность по данным внутреннего контроля не должна превышать предельно допустимых значений ( δ*). В противном случае результаты основных анализов бракуются и все пробы подлежат повторному анализу с выполнением внутреннего контроля. Одновременно быть выяснены причины брака и приняты меры по его устранению. При выявлении систематических расхождений проводится арбитражный контроль, который выполняется в лаборатории, имеющей статус арбитражной. На арбитражный контроль направляются дубликаты рядовых проб, по которым имеются результаты внутренних и внешних контрольных анализов. Контролю подлежат 30–40 проб по каждому классу содержаний. СОС их также следует включать в партию проб, сдаваемых на арбитраж. При подтверждении арбитражным анализом систематических расхождений следует выяснить их причины, разработать мероприятия по устранению и решить вопрос о необходимости повторного анализа или о введении в результаты анализов соответствующего поправочных коэффициентов. Без проведения арбитражного анализа введение поправочных коэффициентов не допускается.

Слайд 58

Описание слайда:

Обработка данных внутреннего контроля Случайная погрешность выявляется путем сопоставления основного (контролируемого) и контрольного анализов, выполненных в одних и тех же условиях. Расчеты ведутся в следующей последовательности. Вначале по результатам основного и контрольного анализов определяется среднеквадратическая погрешность (σ): где Ci - содержание компонента по основному анализу в i-й пробе; Vi - содержание компонента по контрольному анализу в i-й пробе; n – число контрольных проб; i =1, 2, 3…,n. Затем вычисляется относительная среднеквадратическая погрешность (δ): где - среднее содержание компонента по совокупности, объединяющей результаты контролируемых и контрольных анализов: Вычисленная указанным способом величина относительной среднеквадратической погрешности не должна превышать предельно допустимой относительной среднеквадратической погрешности (δ*) для данного класса содержаний (см. сл.43). Если δ≤ δ*, то воспроизводимость по данным контрольных анализов считается удовлетворительной. Если δ>δ*, - воспроизводимость неудовлетворительная, что требует принятия соответствующих решений.

Слайд 59

Описание слайда:

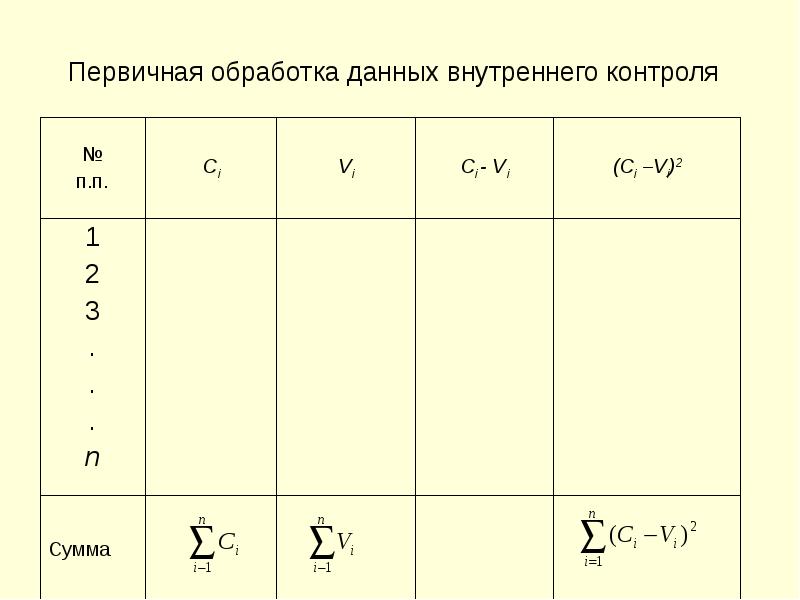

Первичная обработка данных внутреннего контроля

Слайд 60

Описание слайда:

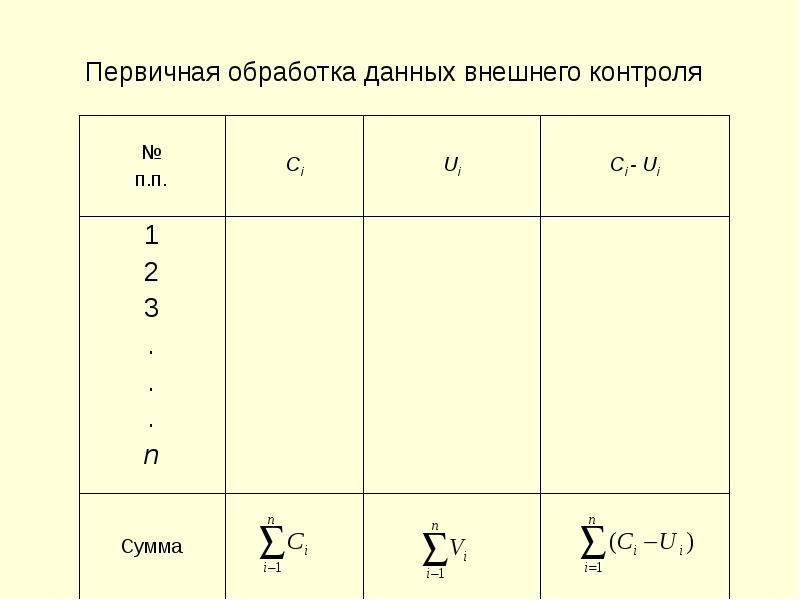

Первичная обработка данных внешнего контроля

Слайд 61

Описание слайда:

Обработка данных внешнего контроля Систематическая погрешность выявляется путем сопоставления результатов основного (C) и контрольного (U) анализов, выполненных в разных условиях. Причем контрольный анализ сделан с повышенной точностью. Сущность систематической погрешности заключается в том, что содержания компонентов в большинстве контролируемых проб или завышены или занижены.

Слайд 62

Описание слайда:

Расчеты ведутся в следующей последовательности. Вычисляются: Расчеты ведутся в следующей последовательности. Вычисляются: среднее содержание компонента по результатам анализов проб основной лаборатории: где Сi – содержание компонента по основному анализу в i-той пробе; n – число контрольных проб; i=1, 2, 3,…,n; абсолютное систематическое расхождение: где Ui – содержание компонента по контрольному анализу в i-той пробе; относительное систематическое расхождение: выборочное среднеквадратическое отклонение: Далее производится оценка значимости систематического расхождения с помощью t-критерия (распределение Стьюдента): Если значение tэксп больше или равно t (tэксп ≥ t ), то систематическое расхождение между основными и контрольными анализами считается доказанным. Допустимое значение t-критерия находится по таблицам распределения Стьюдента при уровне значимости 0,05 (5%). При этом количество степеней свободы (f) выбирается в зависимости от количества контрольных проб (n): f=n-1. При числе проб 30 и более можно принимать t=2, а при числе проб более 100 – t=1,96.

Слайд 63

Описание слайда:

Значения t-критерия Стьюдента при уровне значимости 0,05

Слайд 64

Описание слайда:

Обработка данных арбитражного контроля и поправочные коэффициенты Обработка данных арбитражного контроля ведется по методике, принятой для внешнего контроля. При подтверждении арбитражным контролем систематической погрешности в результаты анализов основной лаборатории вводятся поправки с помощью поправочного коэффициента К следующим образом: где - исправленный результат основного анализа i-й пробы. При расчетах поправочного коэффициента K необходимо учитывать знак Δ. Если величина систематической погрешности результатов основных анализов проб для всех классов содержаний по разрезу или подсчетному блоку практически постоянна, то соответствующую поправку можно вводить в среднее содержание по разрезу или блоку. В ряде руководств введение поправок рекомендуется осуществлять с помощью уравнения простой регрессии.

Слайд 65

Описание слайда:

Формулы расчета уравнений простой регрессии Для удобства изменим буквенные обозначения на те, что приняты в математической статистике, обозначив: x – контролируемые измерения (результаты анализов основной лаборатории), y – контрольные измерения (результаты анализов лаборатории внешнего или арбитражного контроля). При линейной зависимости между параметрами x и y уравнения простой регрессии вычисляются в следующей последовательности. Определяются средние значения параметров: где xi, yi – результаты частных измерений параметров; n – число измерений; выборочные среднеквадратические отклонения (σx, σy): коэффициент корреляции (r):

Слайд 66

Описание слайда:

Уравнения простой регрессии Уравнения простой регрессии вида: y=f(x) и x=f(y) определяются по формулам: Эти уравнения не эквивалентны. Они тождественные лишь при функциональной зависимости y=x, когда коэффициент корреляции равен: r=±1. Возникает проблема: какое из двух уравнений наилучшим образом характеризует зависимость параметров? Проблема может быть решена, если вместо уравнений простой регрессии рассчитать уравнение ортогональной среднеквадратической регрессии, которое является единственным и представляет собой уравнение большой оси эллипса рассеяния измерений.

Слайд 67

Описание слайда:

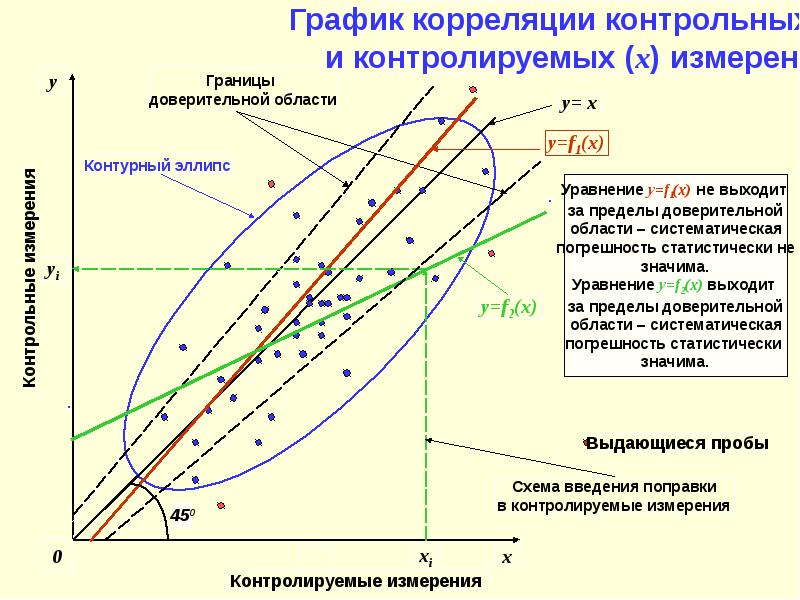

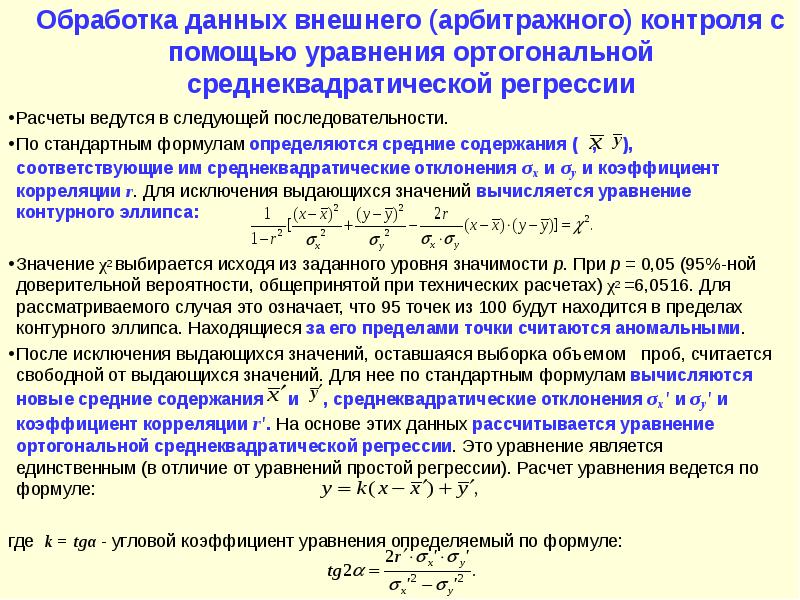

Обработка данных внешнего (арбитражного) контроля с помощью уравнения ортогональной среднеквадратической регрессии Расчеты ведутся в следующей последовательности. По стандартным формулам определяются средние содержания ( , ), соответствующие им среднеквадратические отклонения σx и σy и коэффициент корреляции r. Для исключения выдающихся значений вычисляется уравнение контурного эллипса: Значение χ2 выбирается исходя из заданного уровня значимости p. При p = 0,05 (95%-ной доверительной вероятности, общепринятой при технических расчетах) χ2 =6,0516. Для рассматриваемого случая это означает, что 95 точек из 100 будут находится в пределах контурного эллипса. Находящиеся за его пределами точки считаются аномальными. После исключения выдающихся значений, оставшаяся выборка объемом проб, считается свободной от выдающихся значений. Для нее по стандартным формулам вычисляются новые средние содержания и , среднеквадратические отклонения σх' и σу' и коэффициент корреляции r'. На основе этих данных рассчитывается уравнение ортогональной среднеквадратической регрессии. Это уравнение является единственным (в отличие от уравнений простой регрессии). Расчет уравнения ведется по формуле: где k = tgα - угловой коэффициент уравнения определяемый по формуле:

Слайд 68

Описание слайда:

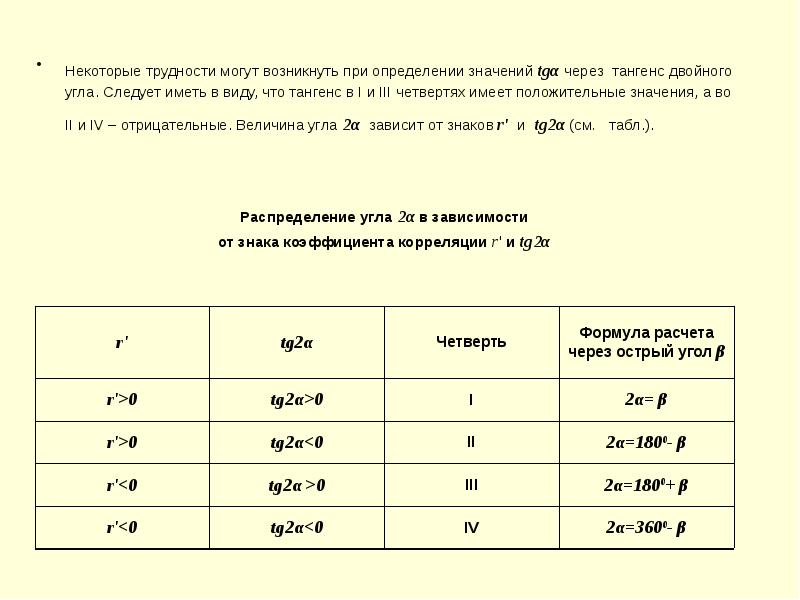

Некоторые трудности могут возникнуть при определении значений tgα через тангенс двойного угла. Следует иметь в виду, что тангенс в I и III четвертях имеет положительные значения, а во II и IV – отрицательные. Величина угла 2α зависит от знаков r' и tg2α (см. табл.). Некоторые трудности могут возникнуть при определении значений tgα через тангенс двойного угла. Следует иметь в виду, что тангенс в I и III четвертях имеет положительные значения, а во II и IV – отрицательные. Величина угла 2α зависит от знаков r' и tg2α (см. табл.). Распределение угла 2α в зависимости от знака коэффициента корреляции r' и tg2α

Слайд 69

Описание слайда:

Слайд 70

Описание слайда:

3.2. Техническое опробование Проводится для определения физико-механических свойств полезных ископаемых. Для большинства рудных месторождений количество таких свойств невелико. В основном это: объемная масса, влажность, коэффициент разрыхления и гранулометрический состав. Для нерудных полезных ископаемых технические свойства весьма специфичны. Они часто являются основными качественными характеристиками, определяющими практическое использование полезного ископаемого. Например, для каменного угля – это калорийность и зольность; для хризотил-асбеста – длина волокна и его выход; для мусковита – размер пластин слюды; для облицовочных камней – блочность (выход блоков определенного размера), трещиноватость; для поделочных и драгоценных камней – размер кристаллов, декоративность и т.д.

Слайд 71

Описание слайда:

Определение объемной массы Объемная масса – плотность полезного ископаемого в естественных условиях с учетом пор, трещин, капилляров. Важнейший параметр, используемый при подсчете запасов. Единицы измерения: г/см3, кг/дм3, т/м3. Объемная масса зависит от минерального состава полезного ископаемого и должна определяться для каждого природного типа руды (не менее 20 – 30 определений). Может быть определена следующими способами: 1) метод выемки монолита из целика; 2) лабораторные метод; 3) косвенные методы. Метод выемки монолита из целика – используется мягких полезных ископаемых. При его реализации проходятся горные выработки, весь вынутый материал с заданного интервала уходки направляется в валовую пробу. Путем взвешивания определяется масса пробы (m), а объем горной выработки в интервале проходки (V) тщательно измеряется с помощью рулетки. Объемная масса определяется по формуле:

Слайд 72

Описание слайда:

Лабораторные методы определения объемной массы Объемная масса крепких руд определяется лабораторным методом. Для этого отбираются штуфы массой 100-200 г., масса которых определяется взвешиванием, а объем – с помощью мерных сосудов. Для пористых и трещиноватых руд объемная масса определяется с предварительным парафинированием. Образец после взвешивания погружают на 1 с в расплавленный парафин. Повторное взвешивание дает возможность определить массу парафина. Расчет объемной массы ведется по формуле: где m1 – масса исходного образца; m2 – масса парафинированного образца; V – объем парафинированного образца; γп - плотность парафина.

Слайд 73

Описание слайда:

Косвенные методы определения объемной массы Объемная масса может быть определена по графикам (уравнениям) зависимости объемной массы от содержаний главных компонентов. Такая зависимость характерна для месторождений тяжелых металлов, содержания которых в рудах составляют десятки масс. % (месторождения Fe, Cr). Для установления зависимости предварительно необходимо провести экспериментальные исследования путем определения в одних и тех же образцах объемной массы и содержаний главных компонентов.

Слайд 74

Описание слайда:

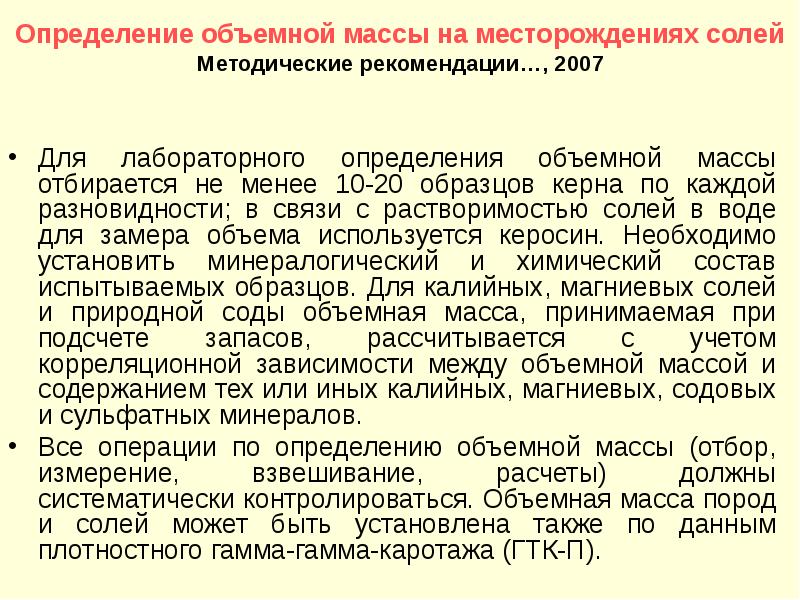

Определение объемной массы на месторождениях солей Методические рекомендации…, 2007 Для лабораторного определения объемной массы отбирается не менее 10-20 образцов керна по каждой разновидности; в связи с растворимостью солей в воде для замера объема используется керосин. Необходимо установить минералогический и химический состав испытываемых образцов. Для калийных, магниевых солей и природной соды объемная масса, принимаемая при подсчете запасов, рассчитывается с учетом корреляционной зависимости между объемной массой и содержанием тех или иных калийных, магниевых, содовых и сульфатных минералов. Все операции по определению объемной массы (отбор, измерение, взвешивание, расчеты) должны систематически контролироваться. Объемная масса пород и солей может быть установлена также по данным плотностного гамма-гамма-каротажа (ГТК-П).

Слайд 75

Описание слайда:

Определение влажности Естественные руды содержат влагу. Содержания компонентов в рудах определяются «на абсолютно» сухую руду. Объемная масса определяется в естественно-влажном состоянии. Поэтому при подсчете запасов необходимо вводить поправку на влажность. Для плотных руд (скарново-магнетитовых, сульфидных полиметаллических, кварц-золото-сульфидных) влажность составляет 2 – 5 %, менее плотные (бурые железняки, марганцевые, силикатные никелевые) руды могут иметь влажность 25 – 35 %. Влажность определяют параллельно с определением объемной массы. Для этого отобранную пробу массой около 500 г разбивают на кусочки размером не более 1 – 2 см и взвешивают для определения массы (m1). Затем ее сушат в сушильном шкафу при температуре не более 110 оС до постоянной массы (m2). Расчет влажности (w) ведется по формуле:

Слайд 76

Описание слайда:

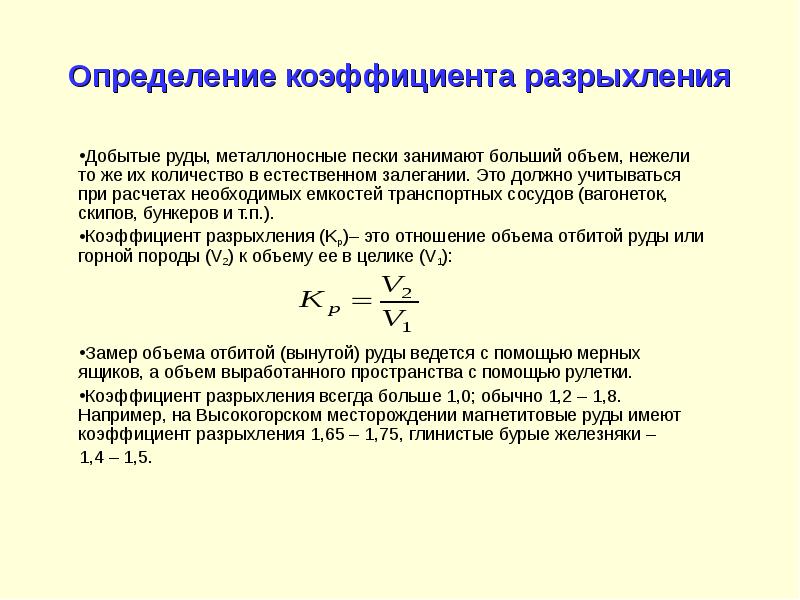

Определение коэффициента разрыхления Добытые руды, металлоносные пески занимают больший объем, нежели то же их количество в естественном залегании. Это должно учитываться при расчетах необходимых емкостей транспортных сосудов (вагонеток, скипов, бункеров и т.п.). Коэффициент разрыхления (Kp)– это отношение объема отбитой руды или горной породы (V2) к объему ее в целике (V1): Замер объема отбитой (вынутой) руды ведется с помощью мерных ящиков, а объем выработанного пространства с помощью рулетки. Коэффициент разрыхления всегда больше 1,0; обычно 1,2 – 1,8. Например, на Высокогорском месторождении магнетитовые руды имеют коэффициент разрыхления 1,65 – 1,75, глинистые бурые железняки – 1,4 – 1,5.

Слайд 77

Описание слайда:

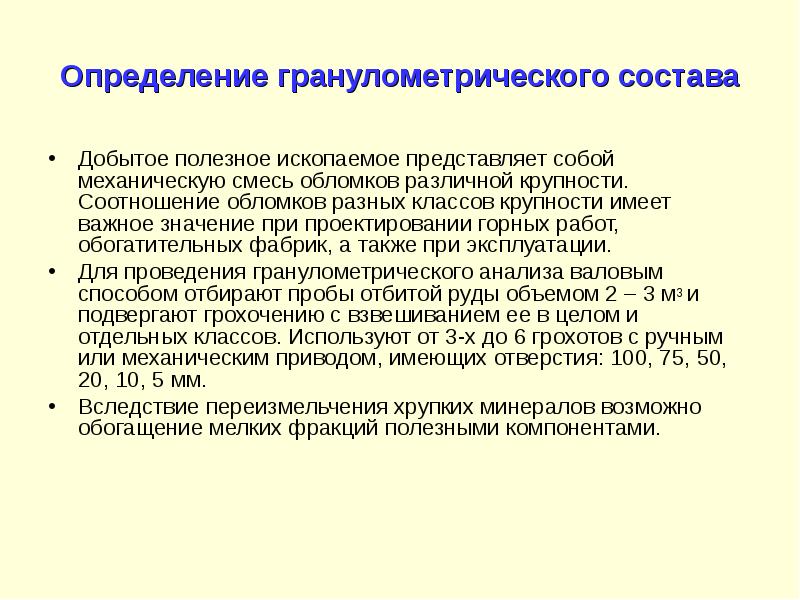

Определение гранулометрического состава Добытое полезное ископаемое представляет собой механическую смесь обломков различной крупности. Соотношение обломков разных классов крупности имеет важное значение при проектировании горных работ, обогатительных фабрик, а также при эксплуатации. Для проведения гранулометрического анализа валовым способом отбирают пробы отбитой руды объемом 2 – 3 м3 и подвергают грохочению с взвешиванием ее в целом и отдельных классов. Используют от 3-х до 6 грохотов с ручным или механическим приводом, имеющих отверстия: 100, 75, 50, 20, 10, 5 мм. Вследствие переизмельчения хрупких минералов возможно обогащение мелких фракций полезными компонентами.

Слайд 78

Описание слайда:

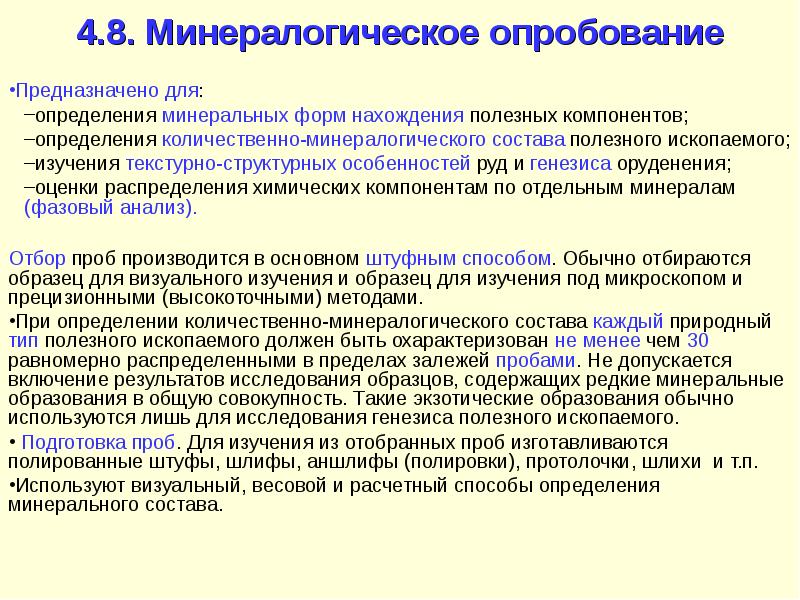

4.8. Минералогическое опробование Предназначено для: определения минеральных форм нахождения полезных компонентов; определения количественно-минералогического состава полезного ископаемого; изучения текстурно-структурных особенностей руд и генезиса оруденения; оценки распределения химических компонентам по отдельным минералам (фазовый анализ). Отбор проб производится в основном штуфным способом. Обычно отбираются образец для визуального изучения и образец для изучения под микроскопом и прецизионными (высокоточными) методами. При определении количественно-минералогического состава каждый природный тип полезного ископаемого должен быть охарактеризован не менее чем 30 равномерно распределенными в пределах залежей пробами. Не допускается включение результатов исследования образцов, содержащих редкие минеральные образования в общую совокупность. Такие экзотические образования обычно используются лишь для исследования генезиса полезного ископаемого. Подготовка проб. Для изучения из отобранных проб изготавливаются полированные штуфы, шлифы, аншлифы (полировки), протолочки, шлихи и т.п. Используют визуальный, весовой и расчетный способы определения минерального состава.

Слайд 79

Описание слайда:

Способы определения минерального состава: визуальный способ В большинстве случаев количественно-минералогические подсчеты ведутся под микроскопом. Крупно- и гигантозернистые руды могут изучаться без микроскопа. Подсчет ведется линейным или площадным способами. Линейный способ заключается в измерении длин линий, приходящихся на каждый минерал, с помощью интеграционного столика или автоматической установки «Контраст», работающей с помощью светового зонда, сканирующего поверхность шлифа (аншлифа) с выводом информации на экран дисплея. Площадной способ заключается в измерении площадей минералов в поле микроскопа с помощью квадратных или точечных окулярных насадок. Принимается, что объем, занимаемый минералом, пропорционален измеренной длине (площади). Для определения массовой доли объемная доля минерала умножается на его плотность. В шлихах визуально можно оценить количество зерен каждого минерала во фракции определенного размера. Содержание минерала принимается пропорциональным количеству его зерен. Точность подсчета визуальными методами зависит от числа замеров и обычно для отдельных шлифов (аншлифов) не превышает 5 %. Осреднение результатов по совокупности из нескольких десятков проб достигается обеспечивает вполне удовлетворительную точность оценки минерального состава руд.

Слайд 80

Описание слайда:

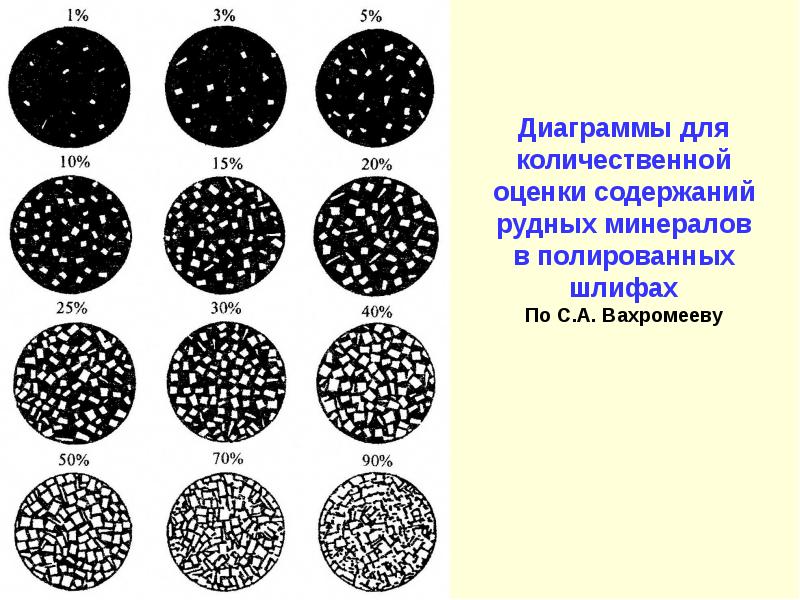

Диаграммы для количественной оценки содержаний рудных минералов в полированных шлифах По С.А. Вахромееву

Слайд 81

Описание слайда:

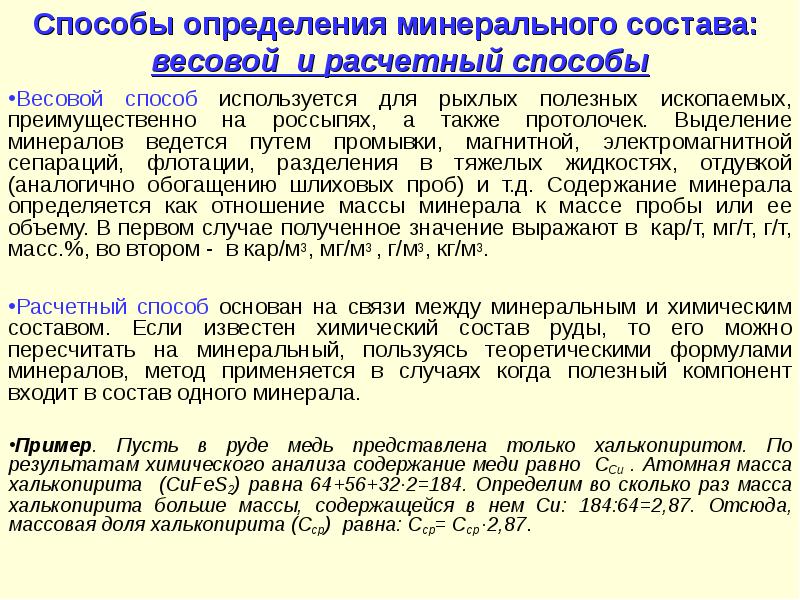

Способы определения минерального состава: весовой и расчетный способы Весовой способ используется для рыхлых полезных ископаемых, преимущественно на россыпях, а также протолочек. Выделение минералов ведется путем промывки, магнитной, электромагнитной сепараций, флотации, разделения в тяжелых жидкостях, отдувкой (аналогично обогащению шлиховых проб) и т.д. Содержание минерала определяется как отношение массы минерала к массе пробы или ее объему. В первом случае полученное значение выражают в кар/т, мг/т, г/т, масс.%, во втором - в кар/м3, мг/м3 , г/м3, кг/м3. Расчетный способ основан на связи между минеральным и химическим составом. Если известен химический состав руды, то его можно пересчитать на минеральный, пользуясь теоретическими формулами минералов, метод применяется в случаях когда полезный компонент входит в состав одного минерала. Пример. Пусть в руде медь представлена только халькопиритом. По результатам химического анализа содержание меди равно СCu . Атомная масса халькопирита (CuFeS2) равна 64+56+32·2=184. Определим во сколько раз масса халькопирита больше массы, содержащейся в нем Cu: 184:64=2,87. Отсюда, массовая доля халькопирита (Ccp) равна: Ccp= Ccp ·2,87.

Слайд 82

Описание слайда:

Исследование мономинеральных проб. Фазовый анализ При комплексном составе руд, при множественности минеральных форм нахождения полезного компонента и, особенно если компоненты не образуют самостоятельных минералов, производится так называемый фазовый анализ. В результате устанавливается как компонент распределен по отдельным минеральным формам. Отобранные пробы плотных руд предварительно дробятся (а рыхлые непосредственно сразу), подвергаются различным видам сепарации для получения мономинеральных проб. Наиболее точным способом выделения монофракций (массой 1 – 10 г) является визуальный под бинокулярным микроскопом. Пробы подвергаются химическому анализу. На основе этих данных рассчитывается баланс вещества. Из табл. следует, что главным минералом, содержащим Ag, является галенит, с которым связано 60,4 % запасов серебра. Пример расчета баланса распределения серебра в полиметаллической руде (по Г.С. Поротову, 2004)

Слайд 83

Описание слайда:

3.2. Технологическое опробование Добытое полезное ископаемое для получения товарной продукции подвергается переработке (в том числе обогащению). Главная цель технологического опробования – создание или уточнение схемы переработки полезного ископаемого. Одновременно определяются показатели переработки полезного ископаемого (оптимальный режим обогащения, выход продукции, извлечение полезных компонентов, качество продукции), а также расход воды, энергии, реагентов, флюсов и др. материалов. Важнейшая задача технологических испытаний – определение экономических показателей переработки минерального сырья, которые прямо влияют на геолого-экономическую оценку месторождения. Решающее значение при выборе способов обогащения имеют: 1) крупность рудных минералов, 2) характер их выделения, 3) текстуры и структуры руд. Сплошные массивные руды (например, магнетитовые с содержанием Fe более 50%) могут использоваться без обогащения, но к ним предъявляются требования по размеру кусков. Мелочь подвергается агломерации (спеканию) для получения рудных окатышей стандартного размера. Весьма крупнозернистые руды могут обогащаться путем ручной рудоразборки, сухой магнитной сепарации, промывки (для глинистых руд). Крупно- и среднезернистые руды обогащаются в тяжелых средах (жидкостях), с применением мокрой магнитной сепарации. Тонкозернистые руды подвергаются флотации. Микроскопические и коллоидно-дисперсные руды механическими способами не обогащаются. Они требуют полного растворения полезных минералов или других сложных способов обогащения (амальгамация, применения ионообменных смол и др.). Вследствие дороговизны, эти способы экономически выгодно использовать только для высокоценных полезных ископаемых.

Слайд 84

Описание слайда:

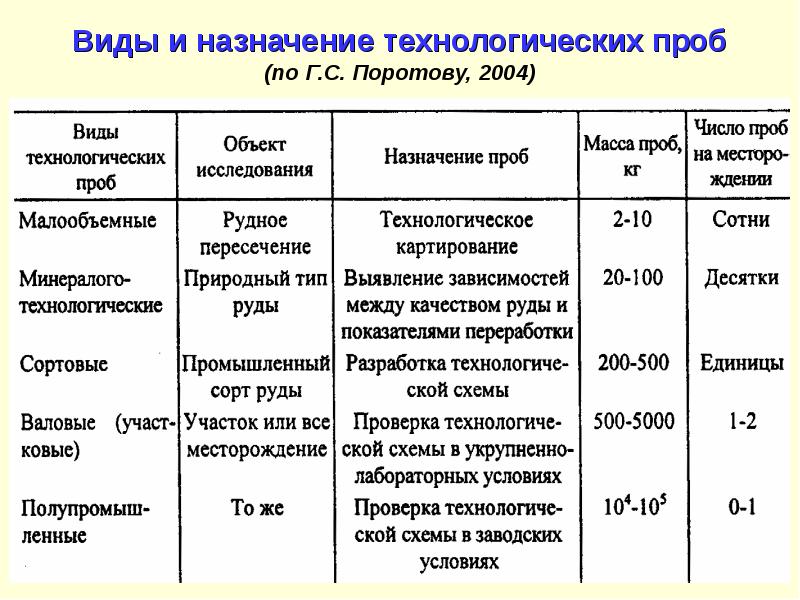

Виды и назначение технологических проб (по Г.С. Поротову, 2004)

Слайд 85

Описание слайда:

Технологические показатели переработки полезного ископаемого Пробы по результатам технологических испытаний характеризуются следующими показателями: выход продукции (концентрата) γ – отношение массы продукции к массе руды; извлечение компонента ε – отношение массы компонента в продукции (концентрате) к массе компонента в руде; извлечение компонента в отходы переработки (хвосты обогащения) называются потерями; состав (качество) продукции β – содержание полезного компонента в продукции (концентрате), т.е. отношение массы компонента к массе продукции. Указанные показатели могут быть выражены в % или в долях единицы. Между ними существуют следующие соотношения: уравнение баланса вещества, выполняющееся на любой стадии переработки руды: αε=γβ, где α – состав руды, поступающей на переработку; сумма выходов всех продуктов переработки руды (концентрата и хвостов) равна 100 %: ∑γ=100 %; сумма извлечений для каждого полезного компонента по всем продуктам переработки равна 100 %: ∑ε=100 %.

Слайд 86

Описание слайда:

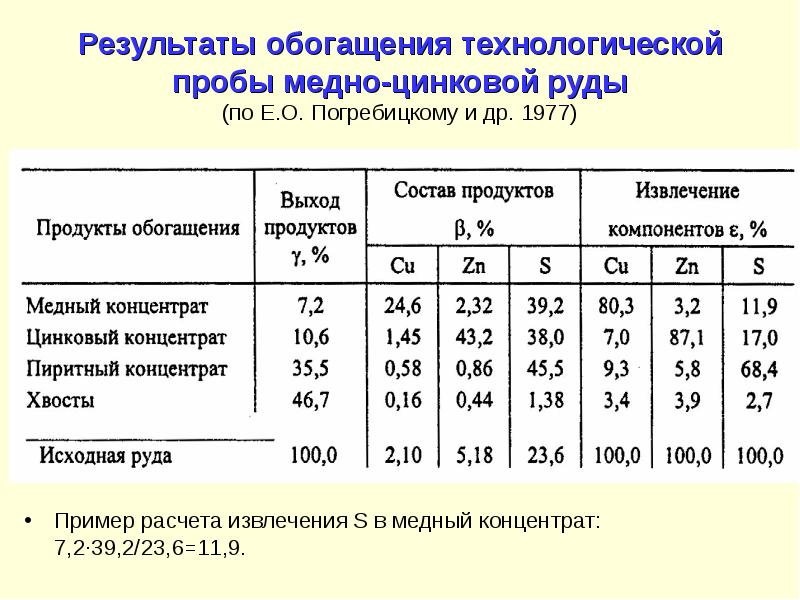

Результаты обогащения технологической пробы медно-цинковой руды (по Е.О. Погребицкому и др. 1977) Пример расчета извлечения S в медный концентрат: 7,2·39,2/23,6=11,9.

Слайд 87

Описание слайда:

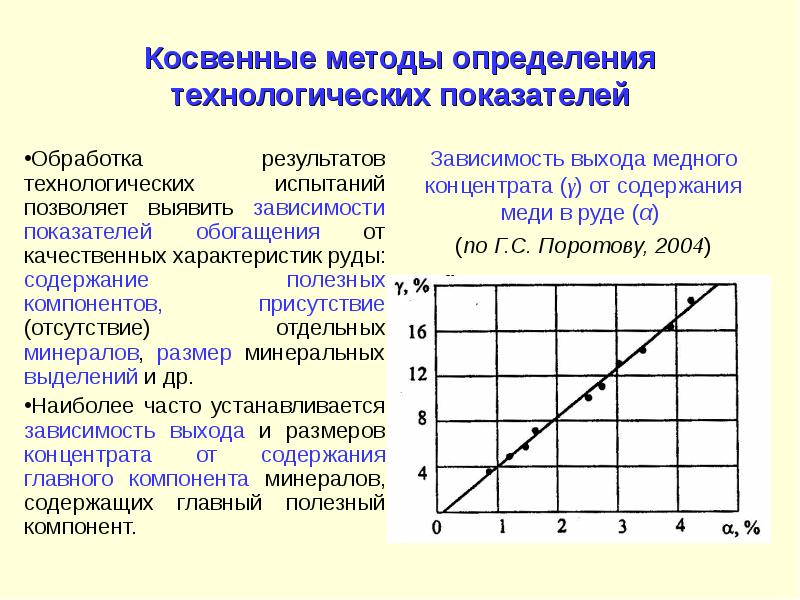

Косвенные методы определения технологических показателей Обработка результатов технологических испытаний позволяет выявить зависимости показателей обогащения от качественных характеристик руды: содержание полезных компонентов, присутствие (отсутствие) отдельных минералов, размер минеральных выделений и др. Наиболее часто устанавливается зависимость выхода и размеров концентрата от содержания главного компонента минералов, содержащих главный полезный компонент.

Слайд 88

Описание слайда:

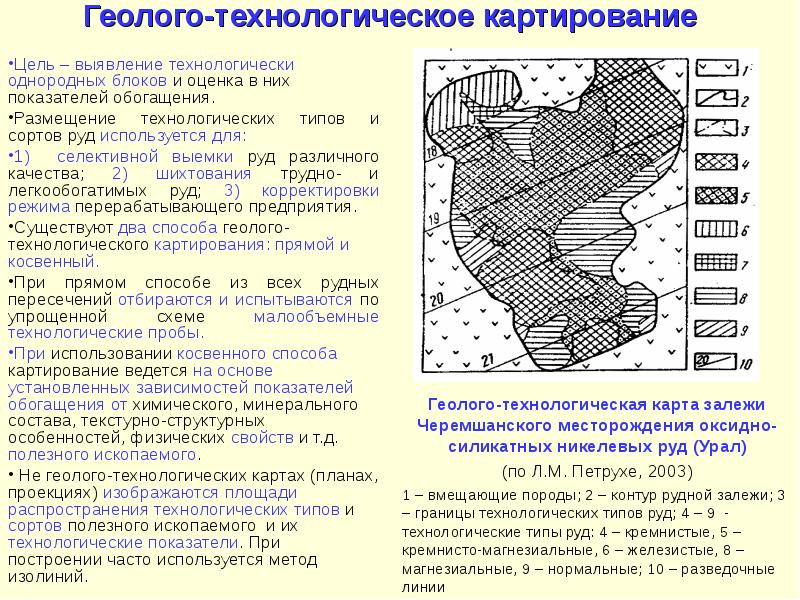

Геолого-технологическое картирование Цель – выявление технологически однородных блоков и оценка в них показателей обогащения. Размещение технологических типов и сортов руд используется для: 1) селективной выемки руд различного качества; 2) шихтования трудно- и легкообогатимых руд; 3) корректировки режима перерабатывающего предприятия. Существуют два способа геолого-технологического картирования: прямой и косвенный. При прямом способе из всех рудных пересечений отбираются и испытываются по упрощенной схеме малообъемные технологические пробы. При использовании косвенного способа картирование ведется на основе установленных зависимостей показателей обогащения от химического, минерального состава, текстурно-структурных особенностей, физических свойств и т.д. полезного ископаемого. Не геолого-технологических картах (планах, проекциях) изображаются площади распространения технологических типов и сортов полезного ископаемого и их технологические показатели. При построении часто используется метод изолиний.

Слайд 89

Описание слайда:

4.10. Изучение качества полезного ископаемого без отбора проб Стремление к повышению оперативности получения информации по опробованию привело к разработке более экспрессных методов определения качества полезных ископаемых без отбора проб. К ним относятся: геофизические методы; методы, основанные на использовании зависимостей качества полезного ископаемого от геологических факторов.

Слайд 90

Описание слайда:

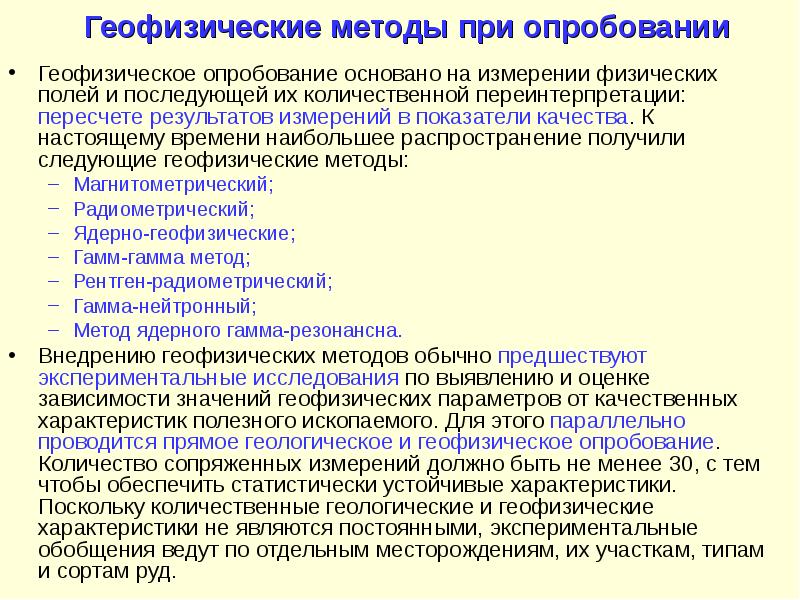

Геофизические методы при опробовании Геофизическое опробование основано на измерении физических полей и последующей их количественной переинтерпретации: пересчете результатов измерений в показатели качества. К настоящему времени наибольшее распространение получили следующие геофизические методы: Магнитометрический; Радиометрический; Ядерно-геофизические; Гамм-гамма метод; Рентген-радиометрический; Гамма-нейтронный; Метод ядерного гамма-резонансна. Внедрению геофизических методов обычно предшествуют экспериментальные исследования по выявлению и оценке зависимости значений геофизических параметров от качественных характеристик полезного ископаемого. Для этого параллельно проводится прямое геологическое и геофизическое опробование. Количество сопряженных измерений должно быть не менее 30, с тем чтобы обеспечить статистически устойчивые характеристики. Поскольку количественные геологические и геофизические характеристики не являются постоянными, экспериментальные обобщения ведут по отдельным месторождениям, их участкам, типам и сортам руд.

Слайд 91

Описание слайда:

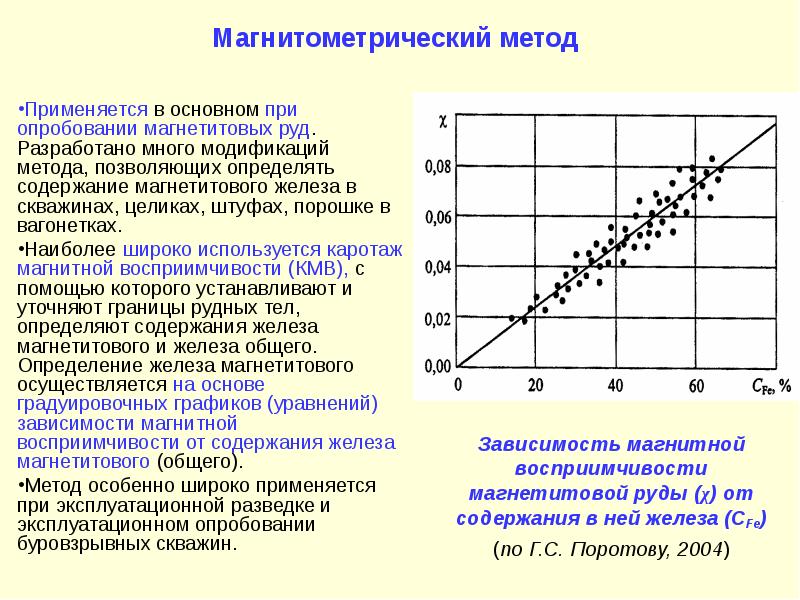

Магнитометрический метод Применяется в основном при опробовании магнетитовых руд. Разработано много модификаций метода, позволяющих определять содержание магнетитового железа в скважинах, целиках, штуфах, порошке в вагонетках. Наиболее широко используется каротаж магнитной восприимчивости (КМВ), с помощью которого устанавливают и уточняют границы рудных тел, определяют содержания железа магнетитового и железа общего. Определение железа магнетитового осуществляется на основе градуировочных графиков (уравнений) зависимости магнитной восприимчивости от содержания железа магнетитового (общего). Метод особенно широко применяется при эксплуатационной разведке и эксплуатационном опробовании буровзрывных скважин.

Слайд 92

Описание слайда:

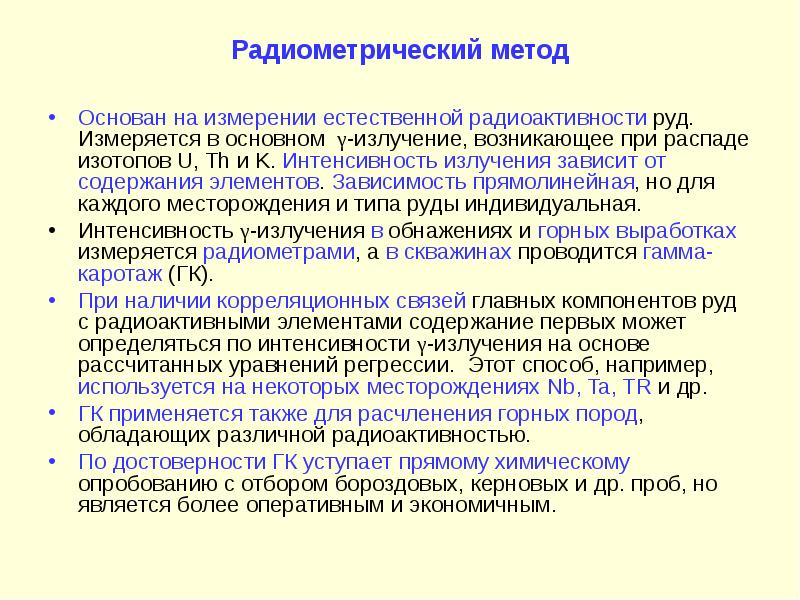

Радиометрический метод Основан на измерении естественной радиоактивности руд. Измеряется в основном γ-излучение, возникающее при распаде изотопов U, Th и K. Интенсивность излучения зависит от содержания элементов. Зависимость прямолинейная, но для каждого месторождения и типа руды индивидуальная. Интенсивность γ-излучения в обнажениях и горных выработках измеряется радиометрами, а в скважинах проводится гамма-каротаж (ГК). При наличии корреляционных связей главных компонентов руд с радиоактивными элементами содержание первых может определяться по интенсивности γ-излучения на основе рассчитанных уравнений регрессии. Этот способ, например, используется на некоторых месторождениях Nb, Ta, TR и др. ГК применяется также для расчленения горных пород, обладающих различной радиоактивностью. По достоверности ГК уступает прямому химическому опробованию с отбором бороздовых, керновых и др. проб, но является более оперативным и экономичным.

Слайд 93

Описание слайда:

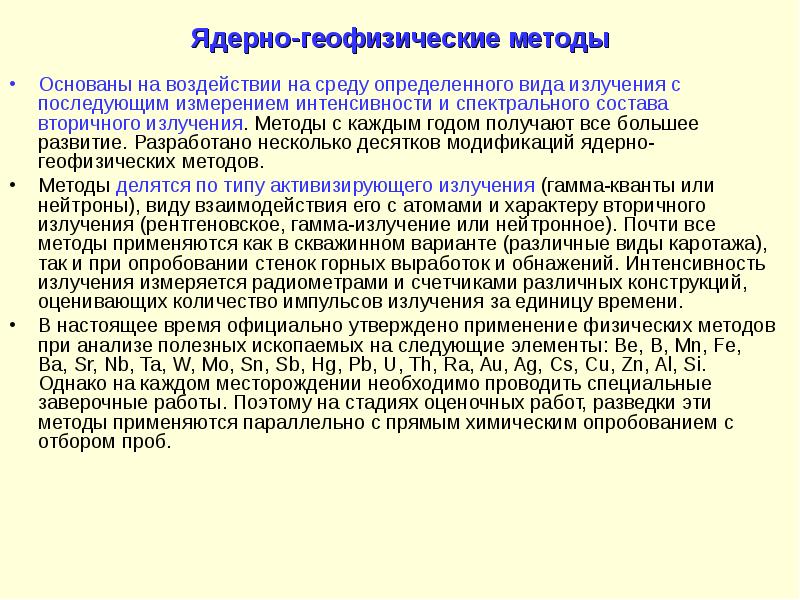

Ядерно-геофизические методы Основаны на воздействии на среду определенного вида излучения с последующим измерением интенсивности и спектрального состава вторичного излучения. Методы с каждым годом получают все большее развитие. Разработано несколько десятков модификаций ядерно-геофизических методов. Методы делятся по типу активизирующего излучения (гамма-кванты или нейтроны), виду взаимодействия его с атомами и характеру вторичного излучения (рентгеновское, гамма-излучение или нейтронное). Почти все методы применяются как в скважинном варианте (различные виды каротажа), так и при опробовании стенок горных выработок и обнажений. Интенсивность излучения измеряется радиометрами и счетчиками различных конструкций, оценивающих количество импульсов излучения за единицу времени. В настоящее время официально утверждено применение физических методов при анализе полезных ископаемых на следующие элементы: Be, B, Mn, Fe, Ba, Sr, Nb, Ta, W, Mo, Sn, Sb, Hg, Pb, U, Th, Ra, Au, Ag, Cs, Cu, Zn, Al, Si. Однако на каждом месторождении необходимо проводить специальные заверочные работы. Поэтому на стадиях оценочных работ, разведки эти методы применяются параллельно с прямым химическим опробованием с отбором проб.

Слайд 94

Описание слайда:

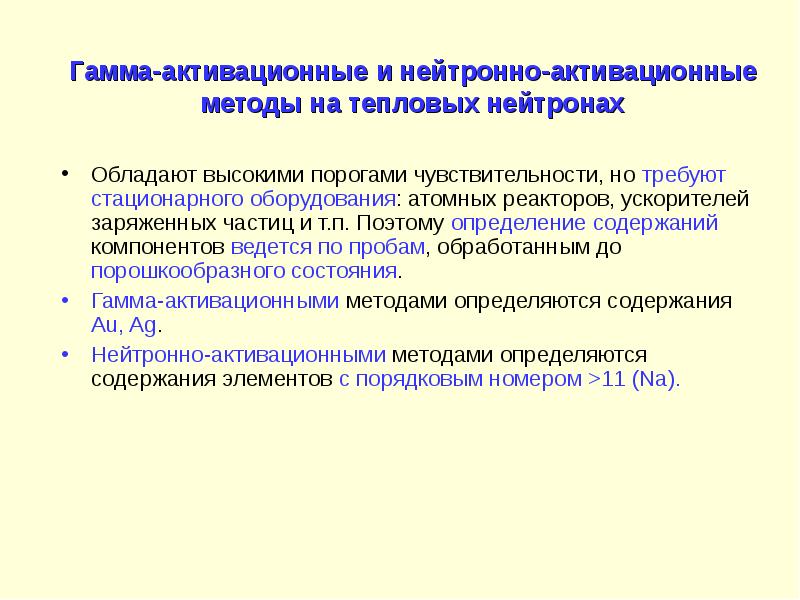

Гамма-активационные и нейтронно-активационные методы на тепловых нейтронах Обладают высокими порогами чувствительности, но требуют стационарного оборудования: атомных реакторов, ускорителей заряженных частиц и т.п. Поэтому определение содержаний компонентов ведется по пробам, обработанным до порошкообразного состояния. Гамма-активационными методами определяются содержания Au, Ag. Нейтронно-активационными методами определяются содержания элементов с порядковым номером >11 (Na).

Слайд 95

Описание слайда:

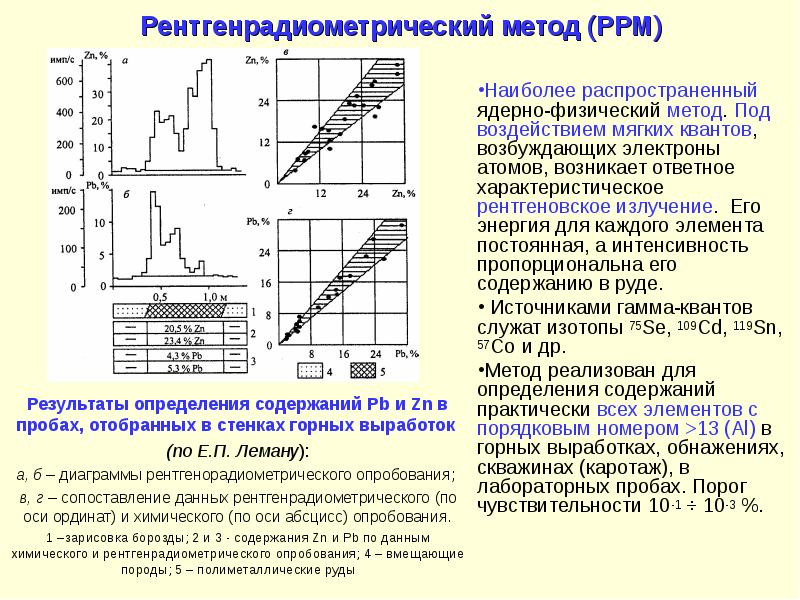

Рентгенрадиометрический метод (РРМ) Наиболее распространенный ядерно-физический метод. Под воздействием мягких квантов, возбуждающих электроны атомов, возникает ответное характеристическое рентгеновское излучение. Его энергия для каждого элемента постоянная, а интенсивность пропорциональна его содержанию в руде. Источниками гамма-квантов служат изотопы 75Se, 109Cd, 119Sn, 57Co и др. Метод реализован для определения содержаний практически всех элементов с порядковым номером >13 (Al) в горных выработках, обнажениях, скважинах (каротаж), в лабораторных пробах. Порог чувствительности 10-1 ÷ 10-3 %.

Слайд 96

Описание слайда:

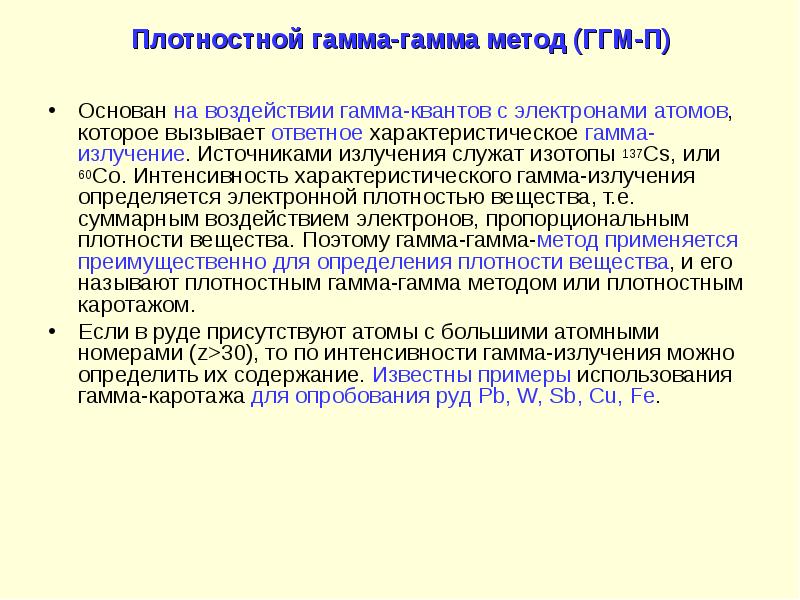

Плотностной гамма-гамма метод (ГГМ-П) Основан на воздействии гамма-квантов с электронами атомов, которое вызывает ответное характеристическое гамма-излучение. Источниками излучения служат изотопы 137Cs, или 60Co. Интенсивность характеристического гамма-излучения определяется электронной плотностью вещества, т.е. суммарным воздействием электронов, пропорциональным плотности вещества. Поэтому гамма-гамма-метод применяется преимущественно для определения плотности вещества, и его называют плотностным гамма-гамма методом или плотностным каротажом. Если в руде присутствуют атомы с большими атомными номерами (z>30), то по интенсивности гамма-излучения можно определить их содержание. Известны примеры использования гамма-каротажа для опробования руд Pb, W, Sb, Cu, Fe.
