Слайд 1

Описание слайда:

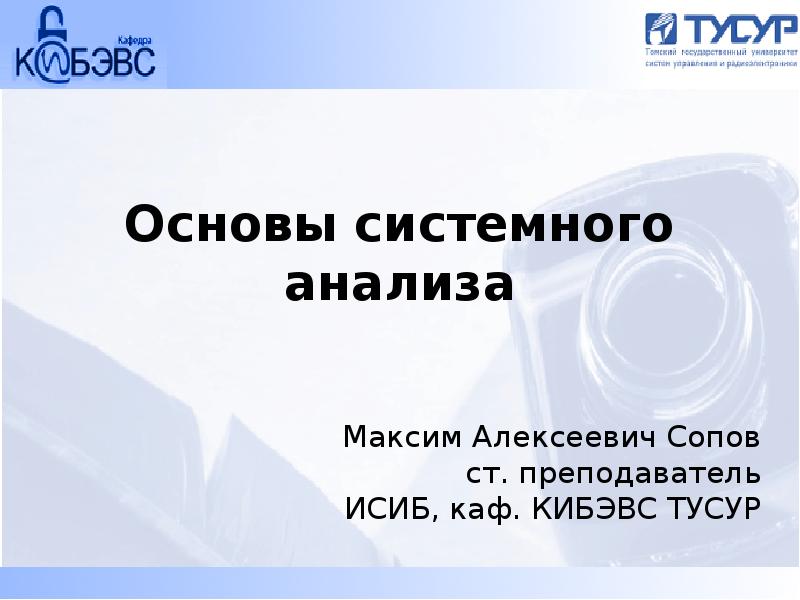

Основы системного анализа Максим Алексеевич Сопов ст. преподаватель ИСИБ, каф. КИБЭВС ТУСУР

Слайд 2

Описание слайда:

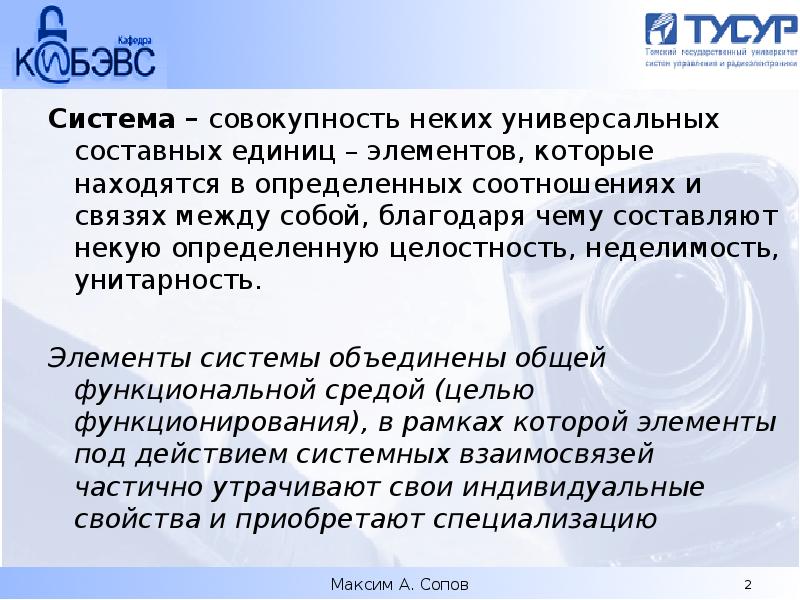

Система – совокупность неких универсальных составных единиц – элементов, которые находятся в определенных соотношениях и связях между собой, благодаря чему составляют некую определенную целостность, неделимость, унитарность. Система – совокупность неких универсальных составных единиц – элементов, которые находятся в определенных соотношениях и связях между собой, благодаря чему составляют некую определенную целостность, неделимость, унитарность. Элементы системы объединены общей функциональной средой (целью функционирования), в рамках которой элементы под действием системных взаимосвязей частично утрачивают свои индивидуальные свойства и приобретают специализацию

Слайд 3

Описание слайда:

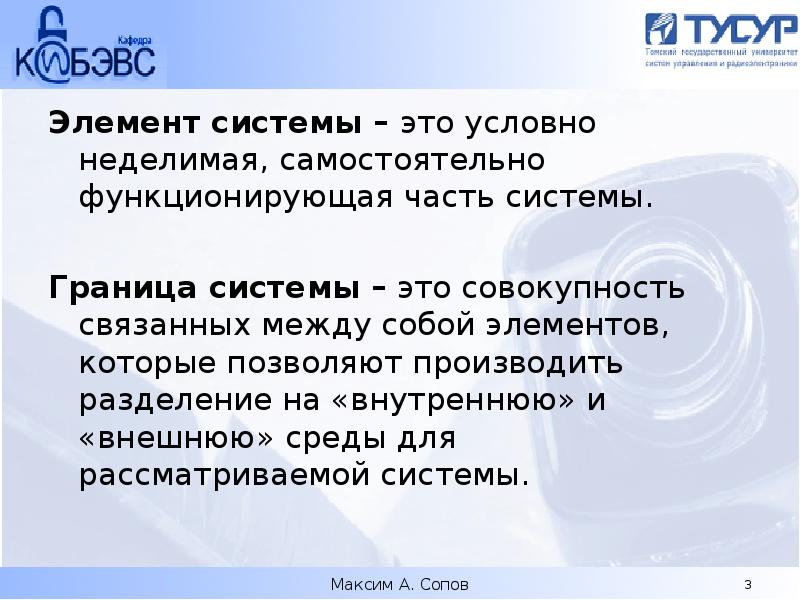

Элемент системы – это условно неделимая, самостоятельно функционирующая часть системы. Элемент системы – это условно неделимая, самостоятельно функционирующая часть системы. Граница системы – это совокупность связанных между собой элементов, которые позволяют производить разделение на «внутреннюю» и «внешнюю» среды для рассматриваемой системы.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

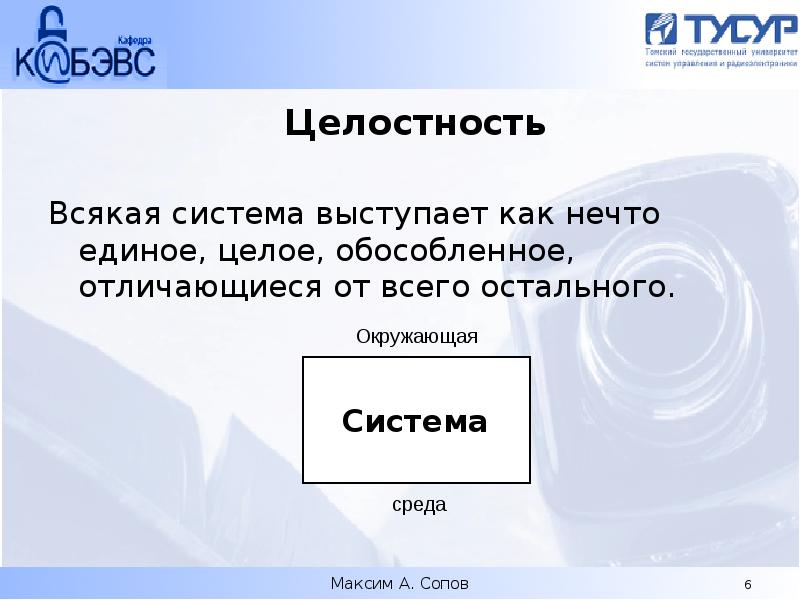

Целостность Целостность Всякая система выступает как нечто единое, целое, обособленное, отличающиеся от всего остального.

Слайд 7

Описание слайда:

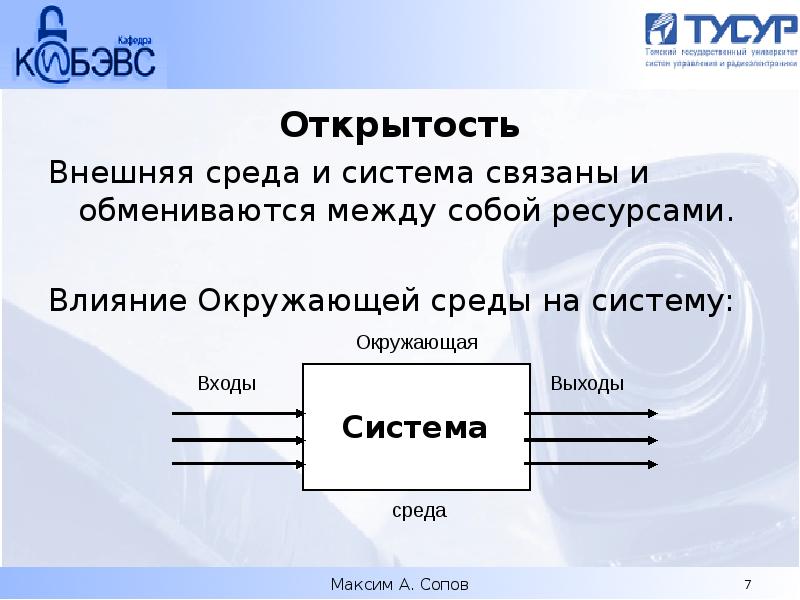

Открытость Открытость Внешняя среда и система связаны и обмениваются между собой ресурсами. Влияние Окружающей среды на систему:

Слайд 8

Описание слайда:

Перечень входов и выходов системы называют моделью черного ящика.

Слайд 9

Описание слайда:

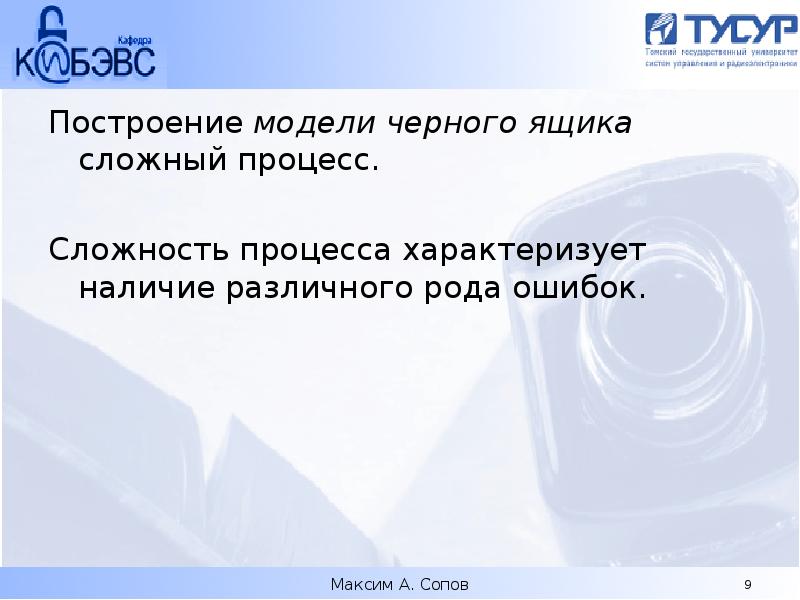

Построение модели черного ящика сложный процесс. Построение модели черного ящика сложный процесс. Сложность процесса характеризует наличие различного рода ошибок.

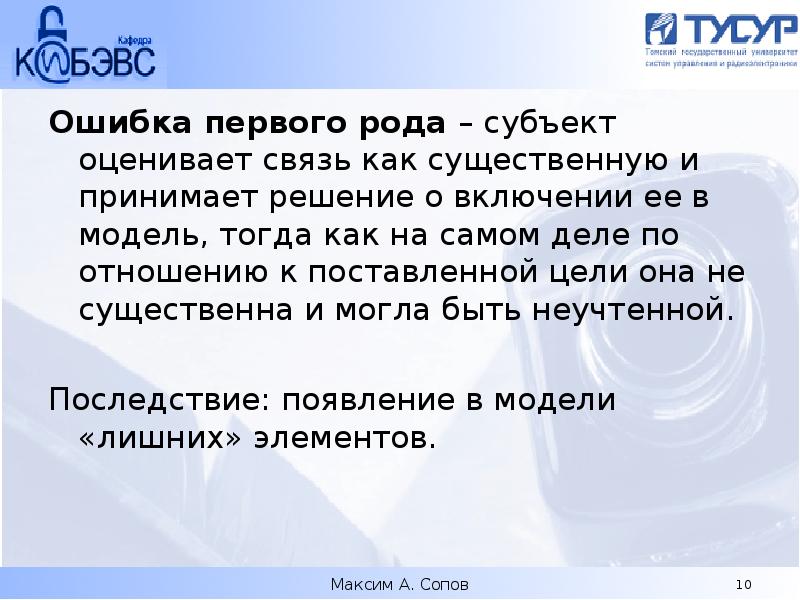

Слайд 10

Описание слайда:

Ошибка первого рода – субъект оценивает связь как существенную и принимает решение о включении ее в модель, тогда как на самом деле по отношению к поставленной цели она не существенна и могла быть неучтенной. Ошибка первого рода – субъект оценивает связь как существенную и принимает решение о включении ее в модель, тогда как на самом деле по отношению к поставленной цели она не существенна и могла быть неучтенной. Последствие: появление в модели «лишних» элементов.

Слайд 11

Описание слайда:

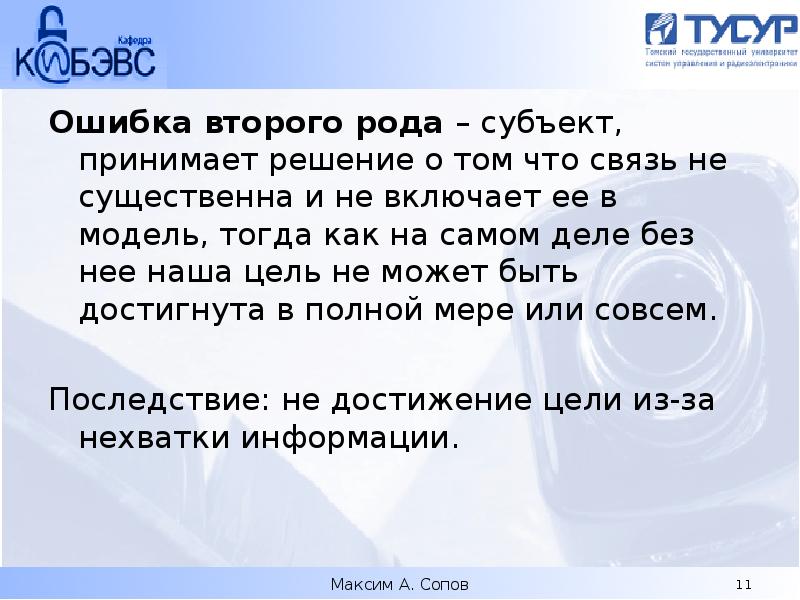

Ошибка второго рода – субъект, принимает решение о том что связь не существенна и не включает ее в модель, тогда как на самом деле без нее наша цель не может быть достигнута в полной мере или совсем. Ошибка второго рода – субъект, принимает решение о том что связь не существенна и не включает ее в модель, тогда как на самом деле без нее наша цель не может быть достигнута в полной мере или совсем. Последствие: не достижение цели из-за нехватки информации.

Слайд 12

Описание слайда:

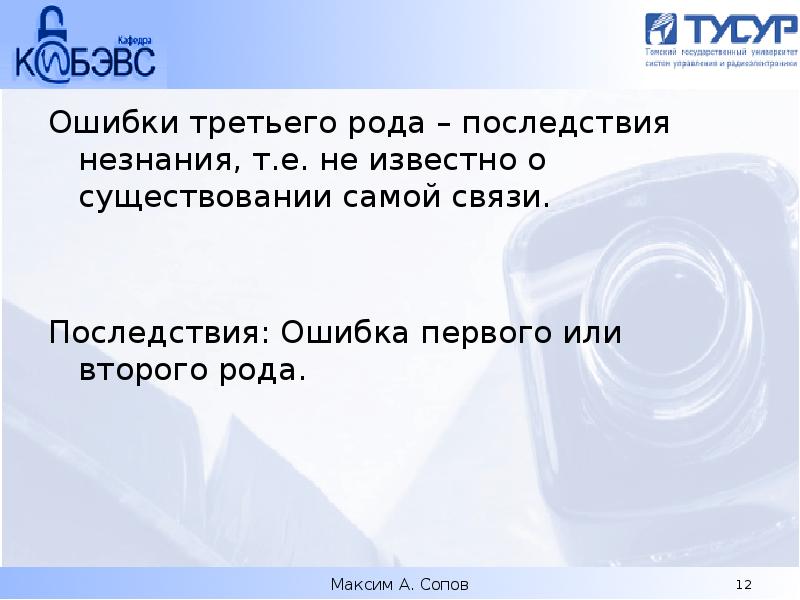

Ошибки третьего рода – последствия незнания, т.е. не известно о существовании самой связи. Ошибки третьего рода – последствия незнания, т.е. не известно о существовании самой связи. Последствия: Ошибка первого или второго рода.

Слайд 13

Описание слайда:

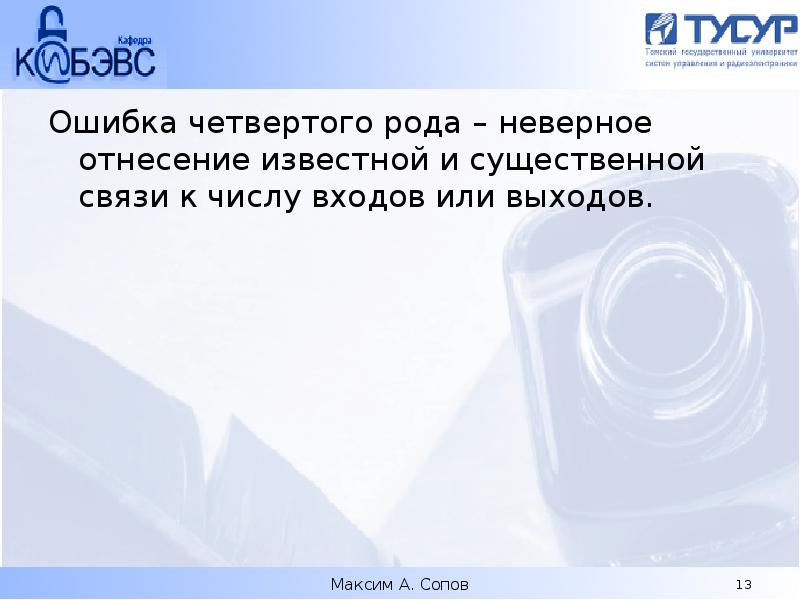

Ошибка четвертого рода – неверное отнесение известной и существенной связи к числу входов или выходов. Ошибка четвертого рода – неверное отнесение известной и существенной связи к числу входов или выходов.

Слайд 14

Описание слайда:

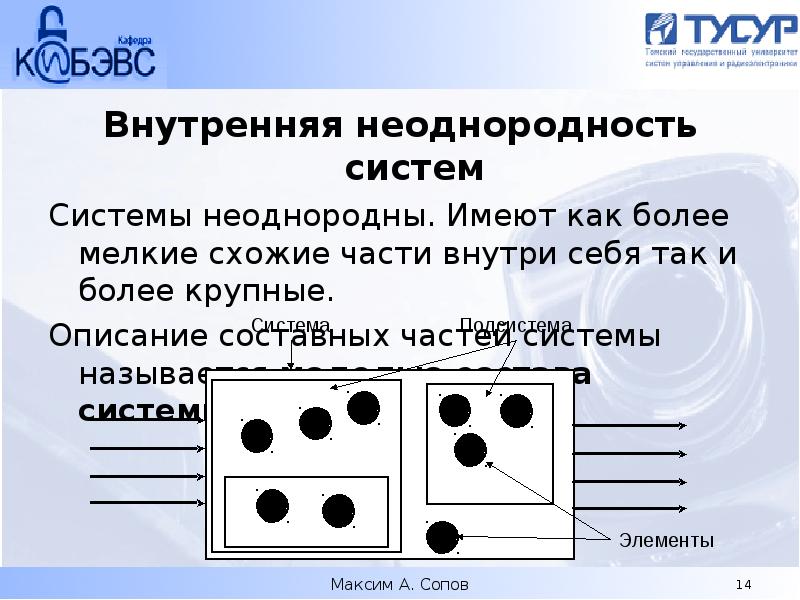

Внутренняя неоднородность систем Внутренняя неоднородность систем Системы неоднородны. Имеют как более мелкие схожие части внутри себя так и более крупные. Описание составных частей системы называется моделью состава системы.

Слайд 15

Описание слайда:

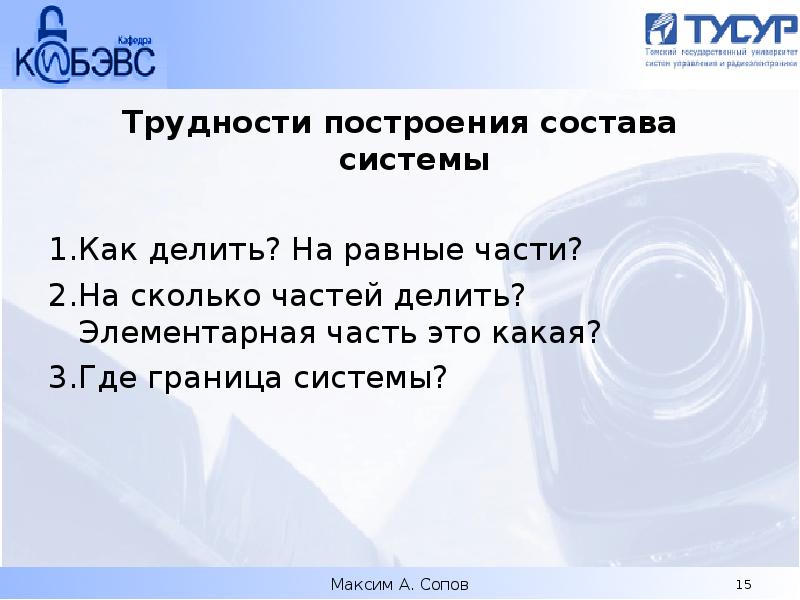

Трудности построения состава системы Трудности построения состава системы Как делить? На равные части? На сколько частей делить? Элементарная часть это какая? Где граница системы?

Слайд 16

Описание слайда:

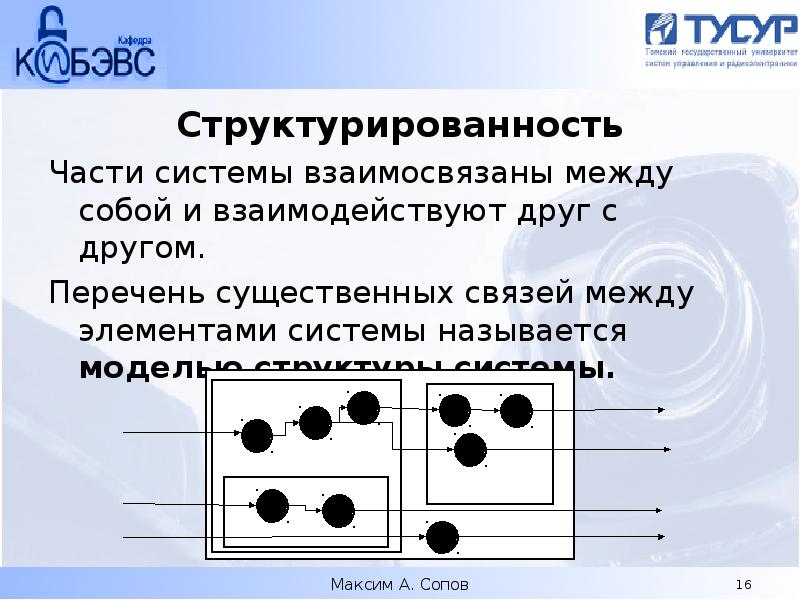

Структурированность Структурированность Части системы взаимосвязаны между собой и взаимодействуют друг с другом. Перечень существенных связей между элементами системы называется моделью структуры системы.

Слайд 17

Описание слайда:

Трудности построения модели структуры Трудности построения модели структуры Модель структуры опирается на модель состава! Как выбрать основание структуры? Элемент системы маленький черный ящик.

Слайд 18

Описание слайда:

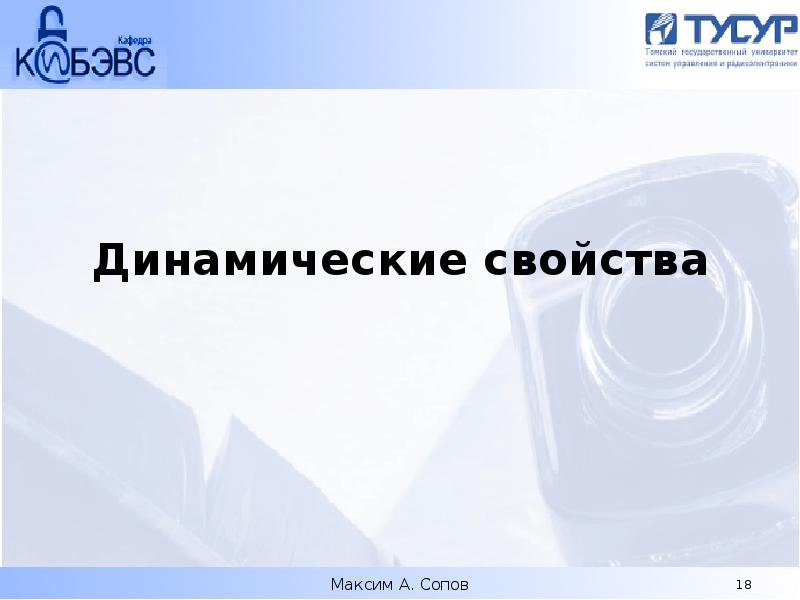

Динамические свойства

Слайд 19

Описание слайда:

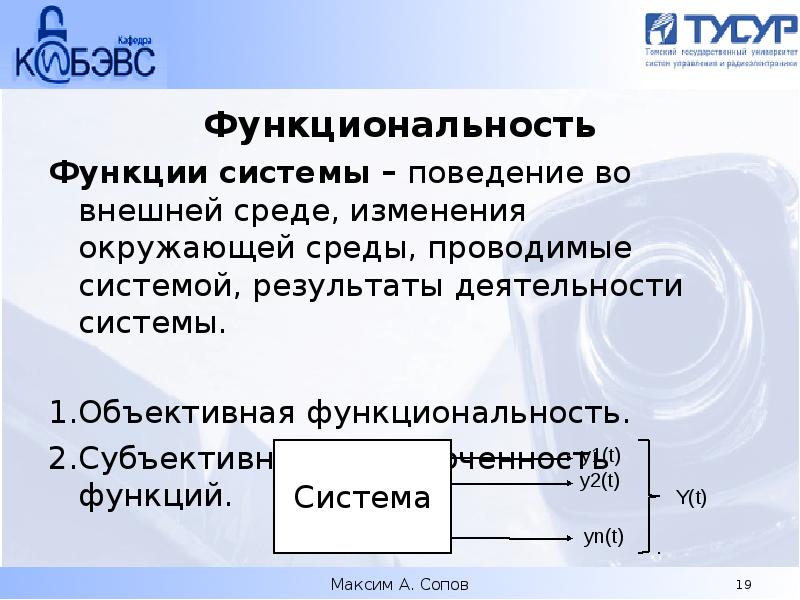

Функциональность Функциональность Функции системы – поведение во внешней среде, изменения окружающей среды, проводимые системой, результаты деятельности системы. Объективная функциональность. Субъективная упорядоченность функций.

Слайд 20

Описание слайда:

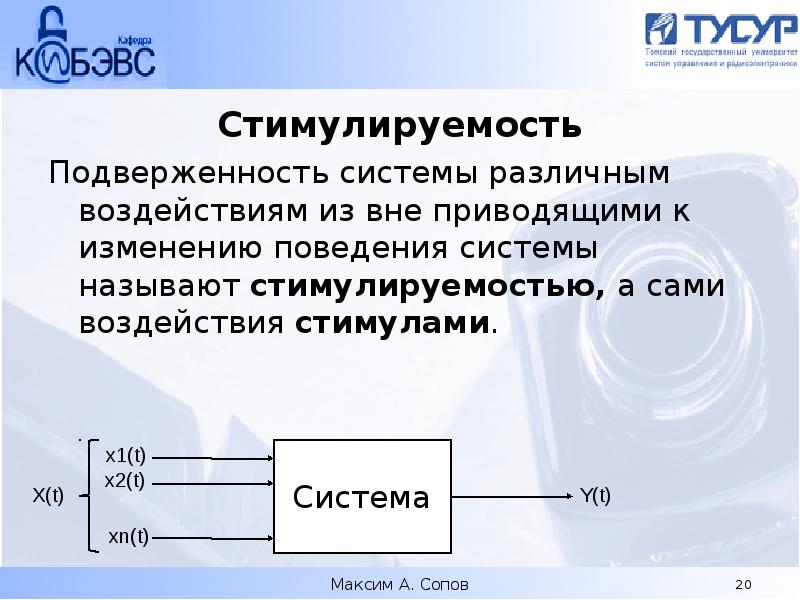

Стимулируемость Стимулируемость Подверженность системы различным воздействиям из вне приводящими к изменению поведения системы называют стимулируемостью, а сами воздействия стимулами.

Слайд 21

Описание слайда:

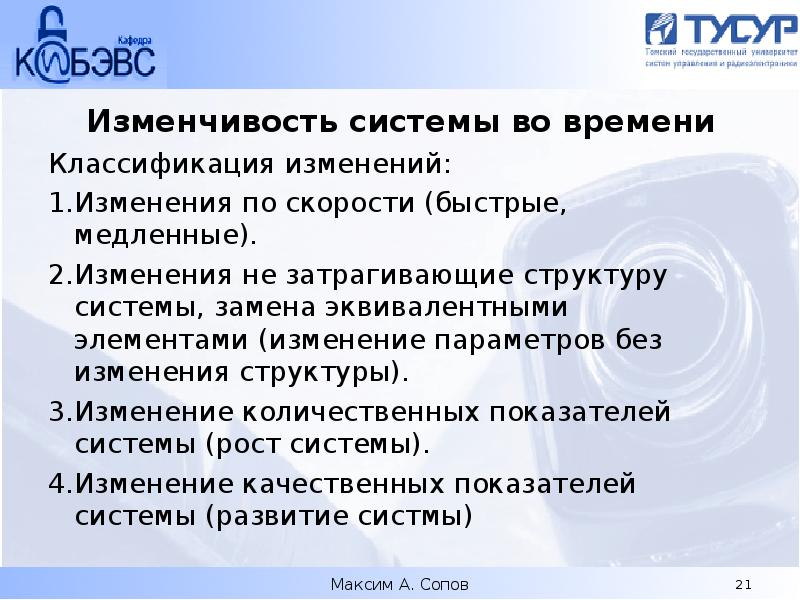

Изменчивость системы во времени Изменчивость системы во времени Классификация изменений: Изменения по скорости (быстрые, медленные). Изменения не затрагивающие структуру системы, замена эквивалентными элементами (изменение параметров без изменения структуры). Изменение количественных показателей системы (рост системы). Изменение качественных показателей системы (развитие систмы)

Слайд 22

Описание слайда:

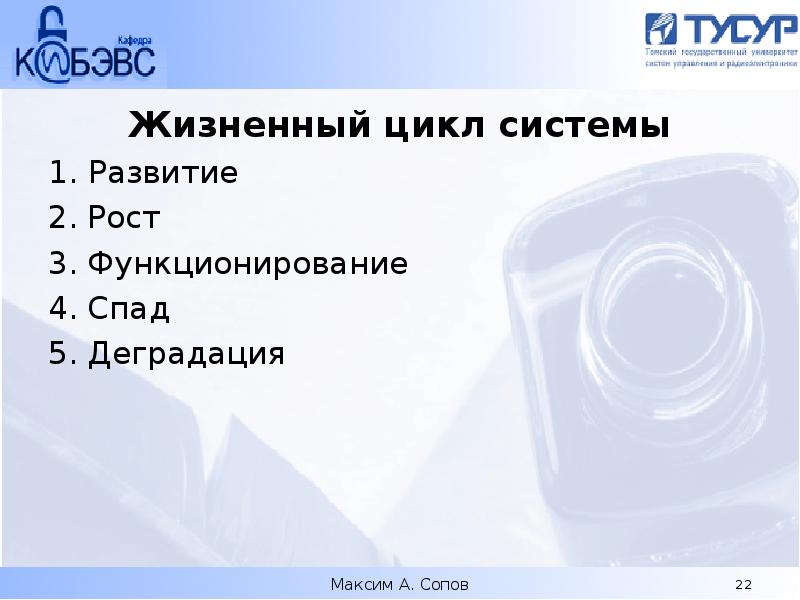

Жизненный цикл системы Жизненный цикл системы 1. Развитие 2. Рост 3. Функционирование 4. Спад 5. Деградация

Слайд 23

Описание слайда:

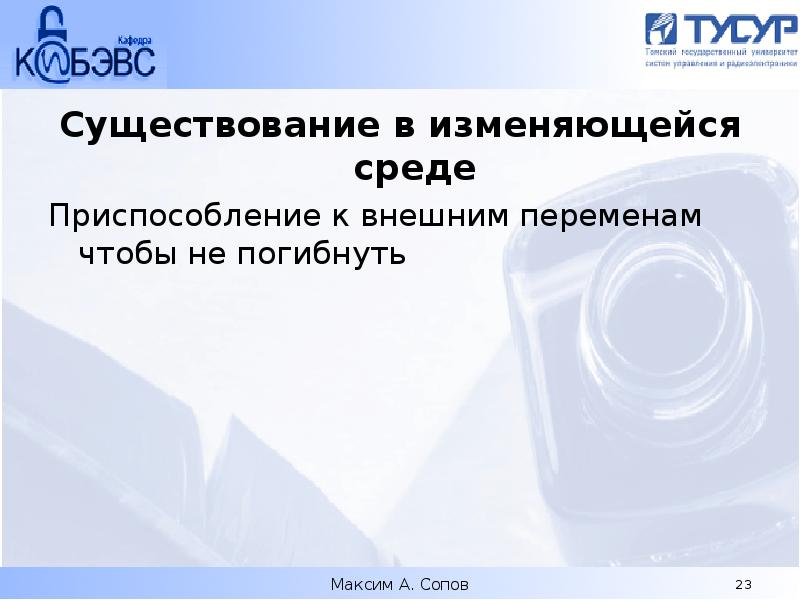

Существование в изменяющейся среде Существование в изменяющейся среде Приспособление к внешним переменам чтобы не погибнуть

Слайд 24

Описание слайда:

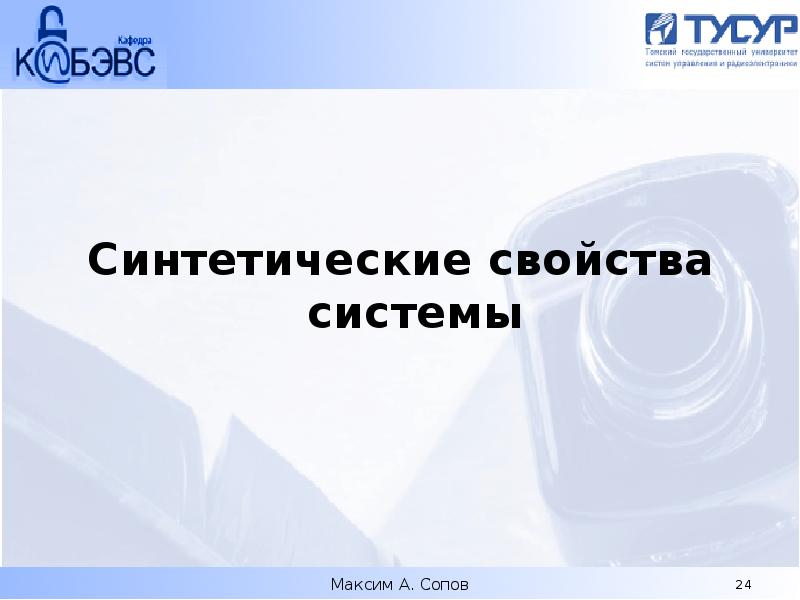

Синтетические свойства системы

Слайд 25

Описание слайда:

Эмерджентность Эмерджентность Эмерджентность – наличие у системы особых свойств, не присущих ее подсистемам и блокам, а также сумме элементов, не связанных особыми системообразующими связями.
