Слайд 1


Дисциплина «Информационные технологии в проектировании электронных средств» ОТЧЕТ ПО ТИПОВОЙ САМОСТОЯТЕЛЬНОЙ РАБОТЕ: «ОСВОЕНИЕ ПОДСИСТЕМ АСОНИКА-Б И...
Описание слайда:
Дисциплина «Информационные технологии в проектировании электронных средств» ОТЧЕТ ПО ТИПОВОЙ САМОСТОЯТЕЛЬНОЙ РАБОТЕ: «ОСВОЕНИЕ ПОДСИСТЕМ АСОНИКА-Б И АСОНИКА-К-СЧ» Студент гр. РС-81 Носов П. Д.

Слайд 2

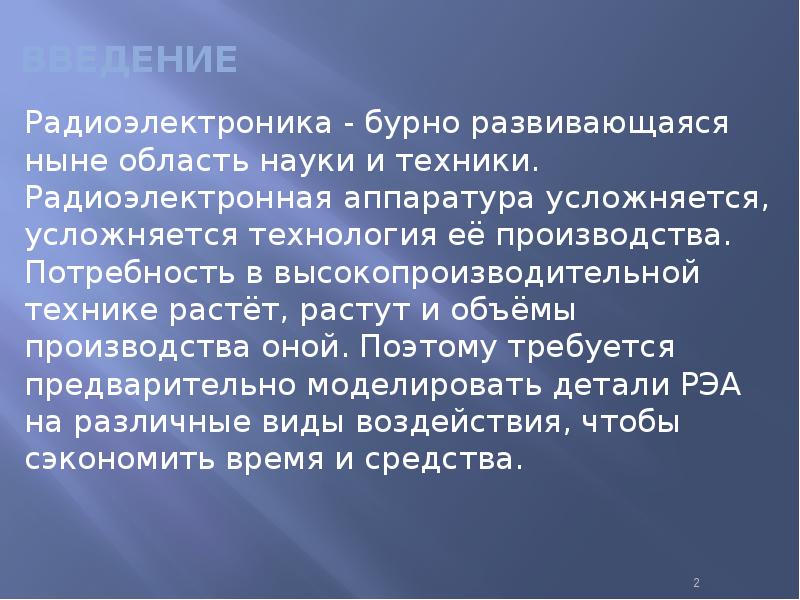

ВВЕДЕНИЕ Радиоэлектроника - бурно развивающаяся ныне область науки и техники. Радиоэлектронная аппаратура усложняется, усложняется технология её...
Описание слайда:
ВВЕДЕНИЕ Радиоэлектроника - бурно развивающаяся ныне область науки и техники. Радиоэлектронная аппаратура усложняется, усложняется технология её производства. Потребность в высокопроизводительной технике растёт, растут и объёмы производства оной. Поэтому требуется предварительно моделировать детали РЭА на различные виды воздействия, чтобы сэкономить время и средства.

Слайд 3

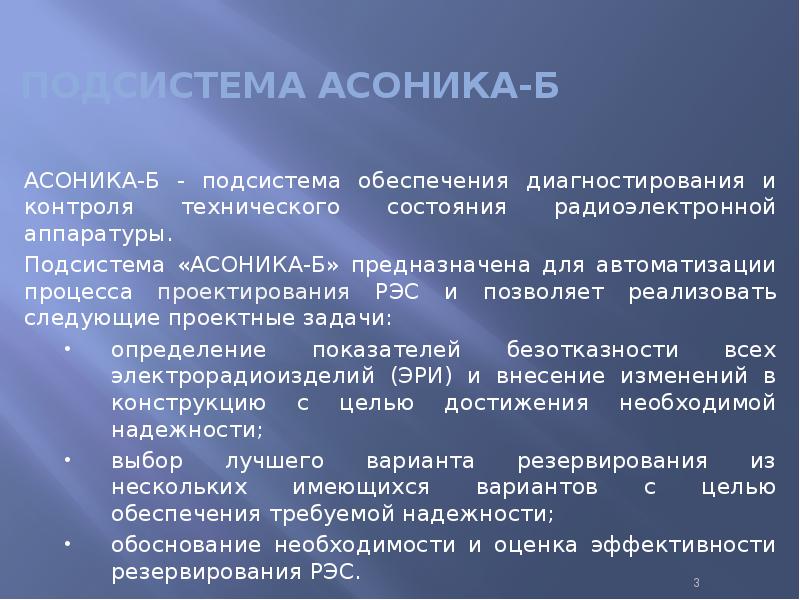

ПОДСИСТЕМА АСОНИКА-Б АСОНИКА-Б - подсистема обеспечения диагностирования и контроля технического состояния радиоэлектронной аппаратуры. Подсистема...
Описание слайда:
ПОДСИСТЕМА АСОНИКА-Б АСОНИКА-Б - подсистема обеспечения диагностирования и контроля технического состояния радиоэлектронной аппаратуры. Подсистема «АСОНИКА-Б» предназначена для автоматизации процесса проектирования РЭС и позволяет реализовать следующие проектные задачи: определение показателей безотказности всех электрорадиоизделий (ЭРИ) и внесение изменений в конструкцию с целью достижения необходимой надежности; выбор лучшего варианта резервирования из нескольких имеющихся вариантов с целью обеспечения требуемой надежности; обоснование необходимости и оценка эффективности резервирования РЭС.

Слайд 4

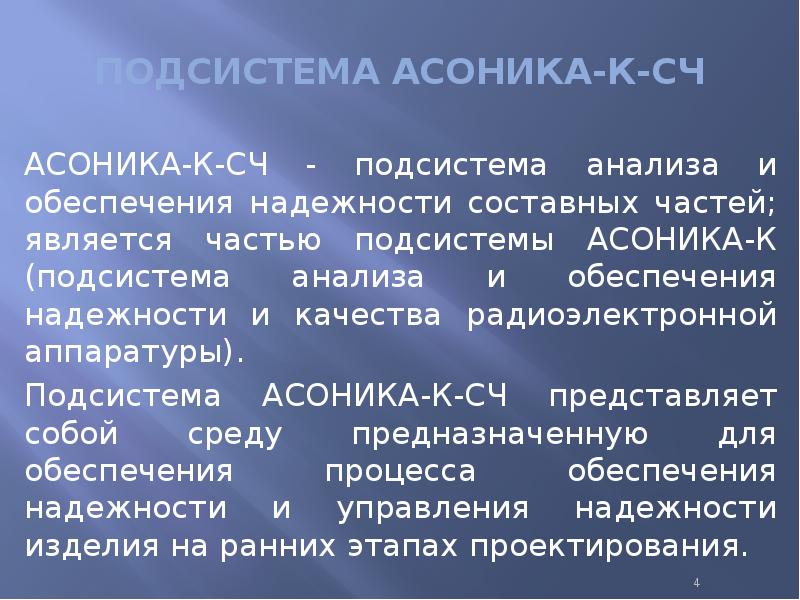

ПОДСИСТЕМА АСОНИКА-К-СЧ АСОНИКА-К-СЧ - подсистема анализа и обеспечения надежности составных частей; является частью подсистемы АСОНИКА-К (подсистема...
Описание слайда:
ПОДСИСТЕМА АСОНИКА-К-СЧ АСОНИКА-К-СЧ - подсистема анализа и обеспечения надежности составных частей; является частью подсистемы АСОНИКА-К (подсистема анализа и обеспечения надежности и качества радиоэлектронной аппаратуры). Подсистема АСОНИКА-К-СЧ представляет собой среду предназначенную для обеспечения процесса обеспечения надежности и управления надежности изделия на ранних этапах проектирования.

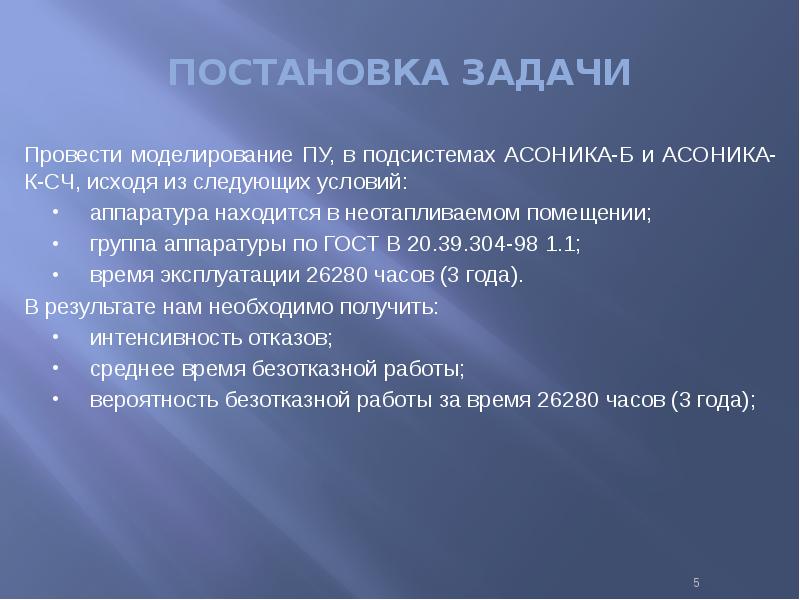

Слайд 5


ПОСТАНОВКА ЗАДАЧИ Провести моделирование ПУ, в подсистемах АСОНИКА-Б и АСОНИКА-К-СЧ, исходя из следующих условий: аппаратура находится в...
Описание слайда:
ПОСТАНОВКА ЗАДАЧИ Провести моделирование ПУ, в подсистемах АСОНИКА-Б и АСОНИКА-К-СЧ, исходя из следующих условий: аппаратура находится в неотапливаемом помещении; группа аппаратуры по ГОСТ В 20.39.304-98 1.1; время эксплуатации 26280 часов (3 года). В результате нам необходимо получить: интенсивность отказов; среднее время безотказной работы; вероятность безотказной работы за время 26280 часов (3 года);

Слайд 6

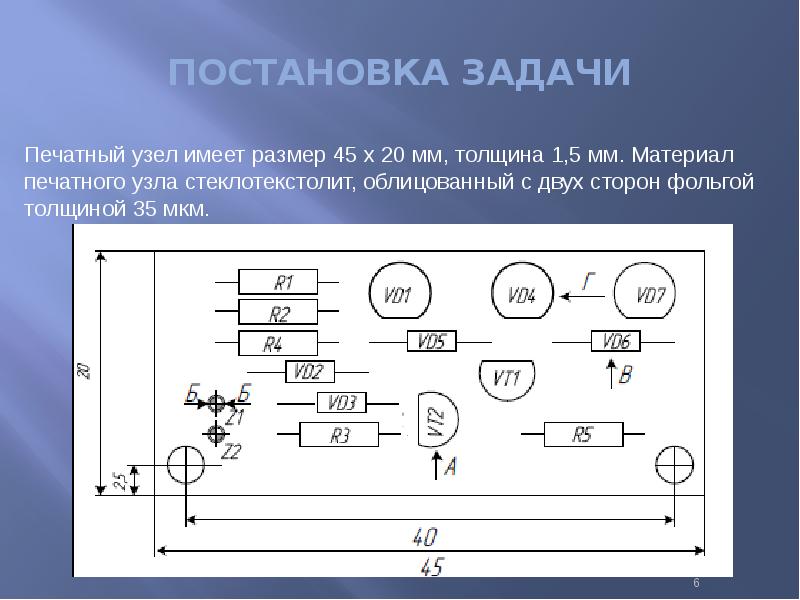

ПОСТАНОВКА ЗАДАЧИ Печатный узел имеет размер 45 х 20 мм, толщина 1,5 мм. Материал печатного узла стеклотекстолит, облицованный с двух сторон фольгой...
Описание слайда:
ПОСТАНОВКА ЗАДАЧИ Печатный узел имеет размер 45 х 20 мм, толщина 1,5 мм. Материал печатного узла стеклотекстолит, облицованный с двух сторон фольгой толщиной 35 мкм.

Слайд 7

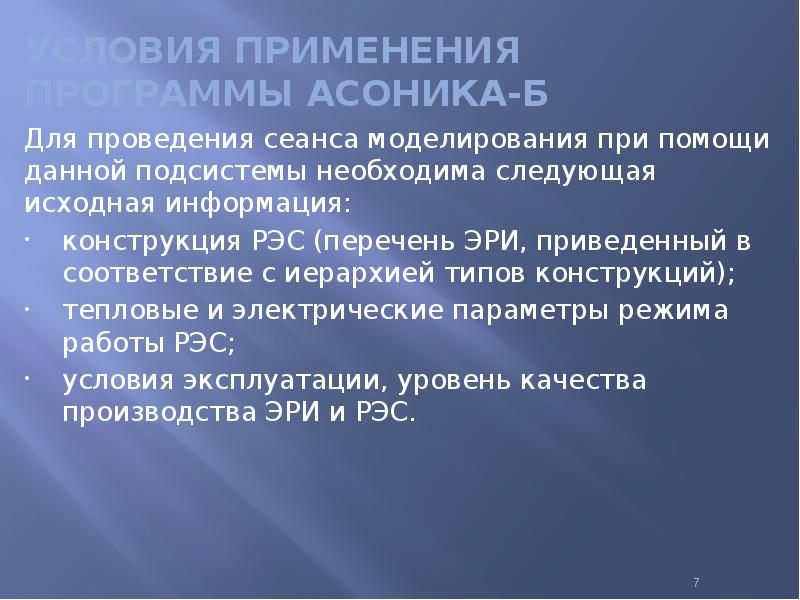

УСЛОВИЯ ПРИМЕНЕНИЯ ПРОГРАММЫ АСОНИКА-Б Для проведения сеанса моделирования при помощи данной подсистемы необходима следующая исходная информация:...
Описание слайда:
УСЛОВИЯ ПРИМЕНЕНИЯ ПРОГРАММЫ АСОНИКА-Б Для проведения сеанса моделирования при помощи данной подсистемы необходима следующая исходная информация: конструкция РЭС (перечень ЭРИ, приведенный в соответствие с иерархией типов конструкций); тепловые и электрические параметры режима работы РЭС; условия эксплуатации, уровень качества производства ЭРИ и РЭС.

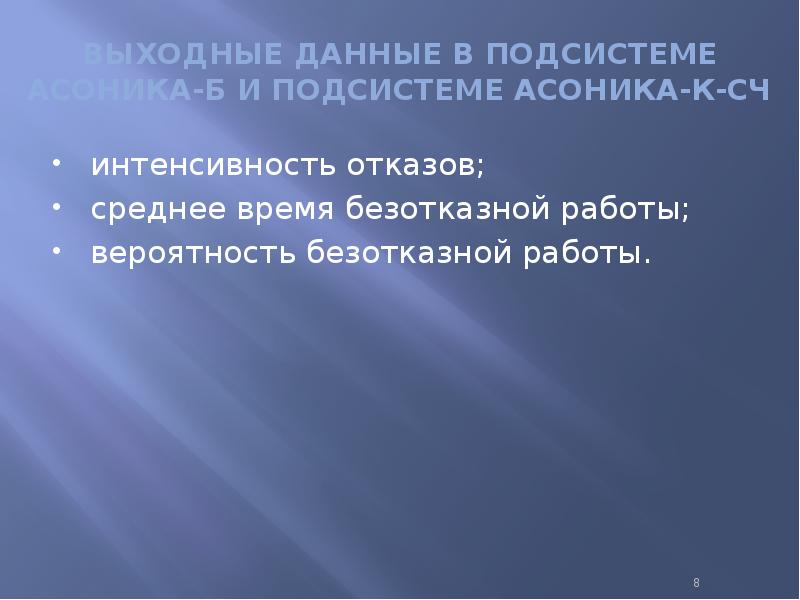

Слайд 8


ВЫХОДНЫЕ ДАННЫЕ В ПОДСИСТЕМЕ АСОНИКА-Б И ПОДСИСТЕМЕ АСОНИКА-К-СЧ интенсивность отказов; среднее время безотказной работы; вероятность безотказной...
Описание слайда:
ВЫХОДНЫЕ ДАННЫЕ В ПОДСИСТЕМЕ АСОНИКА-Б И ПОДСИСТЕМЕ АСОНИКА-К-СЧ интенсивность отказов; среднее время безотказной работы; вероятность безотказной работы.

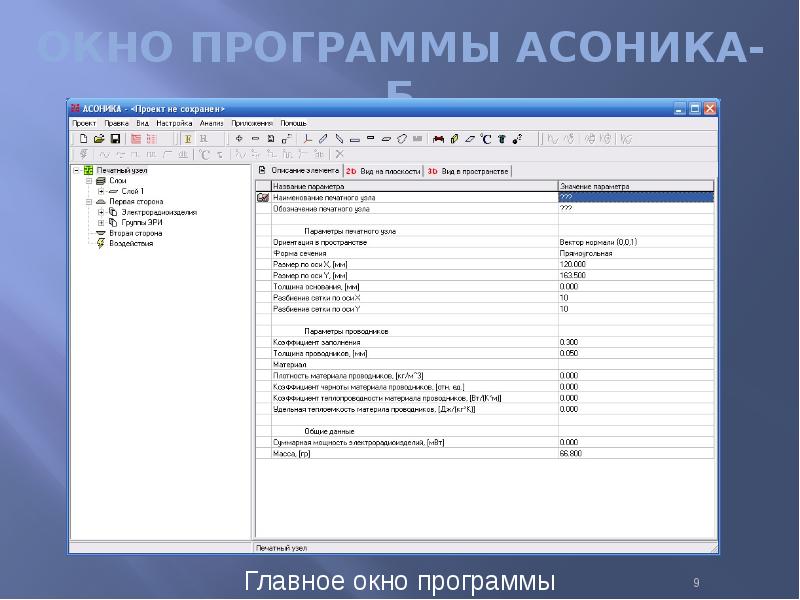

Слайд 9


ОКНО ПРОГРАММЫ АСОНИКА-Б
Описание слайда:
ОКНО ПРОГРАММЫ АСОНИКА-Б

Слайд 10

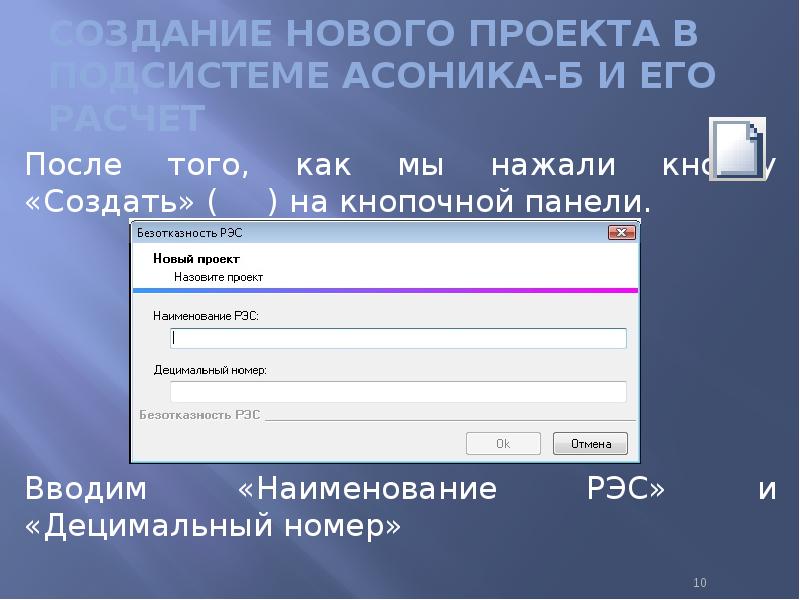

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ После того, как мы нажали кнопку «Создать» ( ) на кнопочной панели.
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ После того, как мы нажали кнопку «Создать» ( ) на кнопочной панели.

Слайд 11

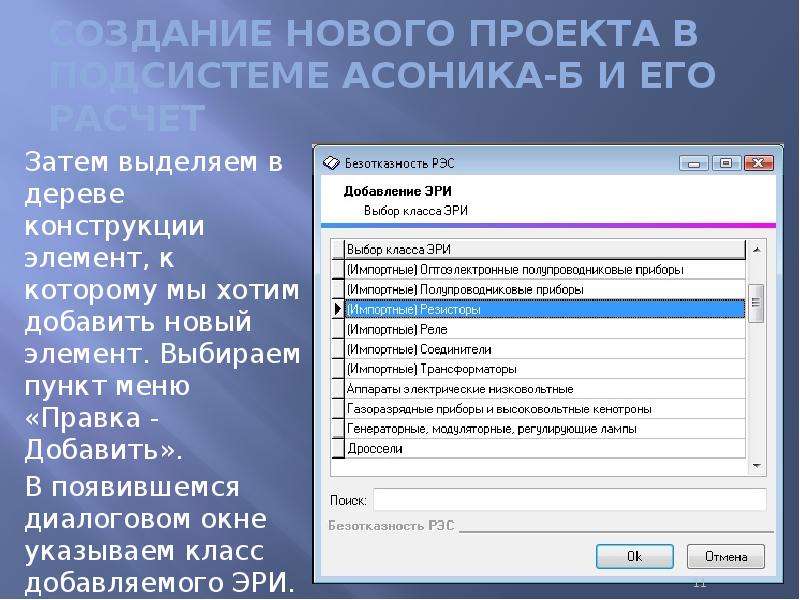

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ Затем выделяем в дереве конструкции элемент, к которому мы хотим добавить новый элемент....
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ Затем выделяем в дереве конструкции элемент, к которому мы хотим добавить новый элемент. Выбираем пункт меню «Правка - Добавить». В появившемся диалоговом окне указываем класс добавляемого ЭРИ.

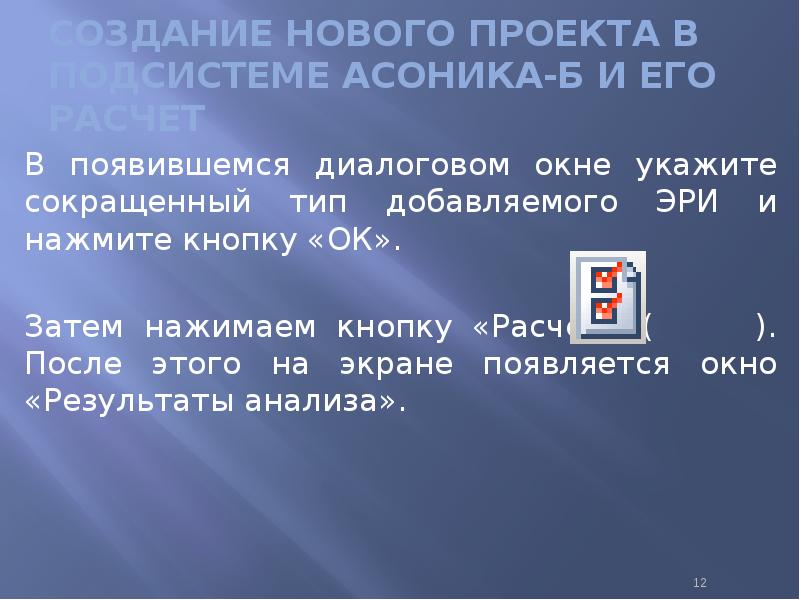

Слайд 12


СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ В появившемся диалоговом окне укажите сокращенный тип добавляемого ЭРИ и нажмите кнопку...
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ В появившемся диалоговом окне укажите сокращенный тип добавляемого ЭРИ и нажмите кнопку «ОК». Затем нажимаем кнопку «Расчет» ( ). После этого на экране появляется окно «Результаты анализа».

Слайд 13

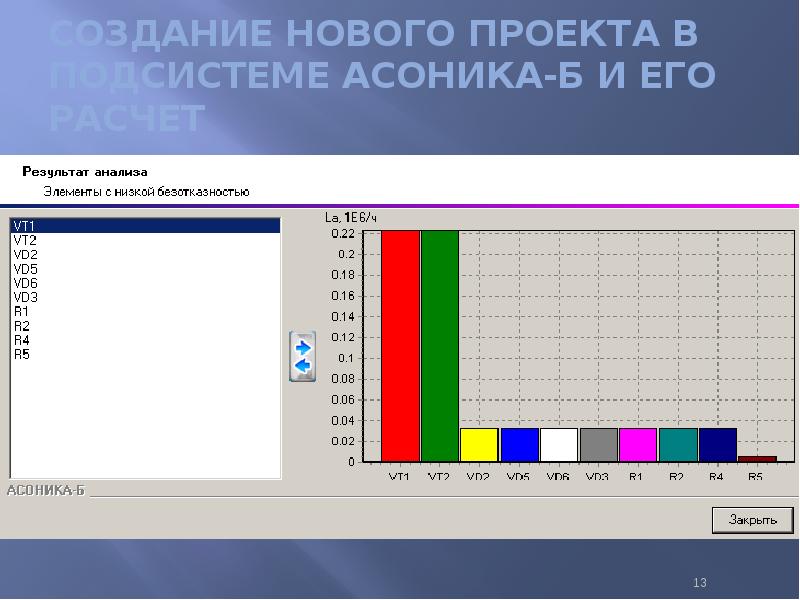

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ

Слайд 14

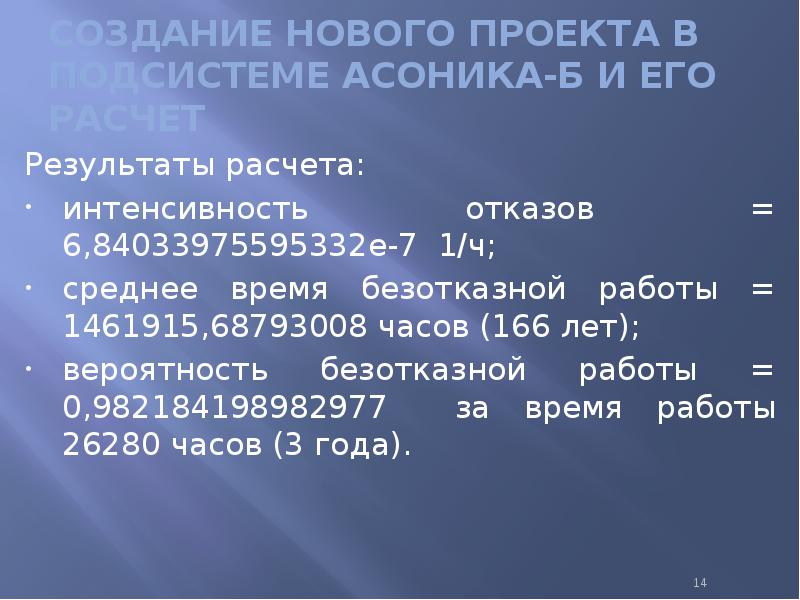

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ Результаты расчета: интенсивность отказов = 6,84033975595332e-7 1/ч; среднее время...
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ Результаты расчета: интенсивность отказов = 6,84033975595332e-7 1/ч; среднее время безотказной работы = 1461915,68793008 часов (166 лет); вероятность безотказной работы = 0,982184198982977 за время работы 26280 часов (3 года).

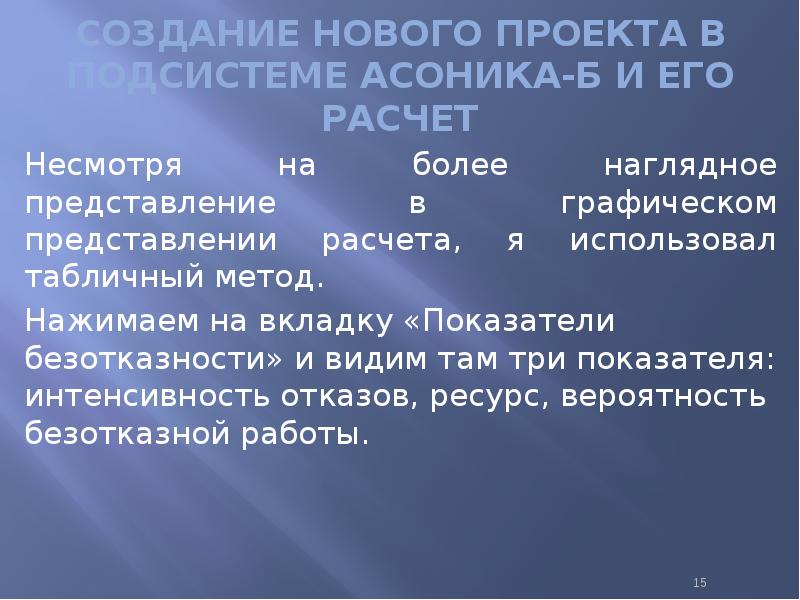

Слайд 15


СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ Несмотря на более наглядное представление в графическом представлении расчета, я...
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ Несмотря на более наглядное представление в графическом представлении расчета, я использовал табличный метод. Нажимаем на вкладку «Показатели безотказности» и видим там три показателя: интенсивность отказов, ресурс, вероятность безотказной работы.

Слайд 16

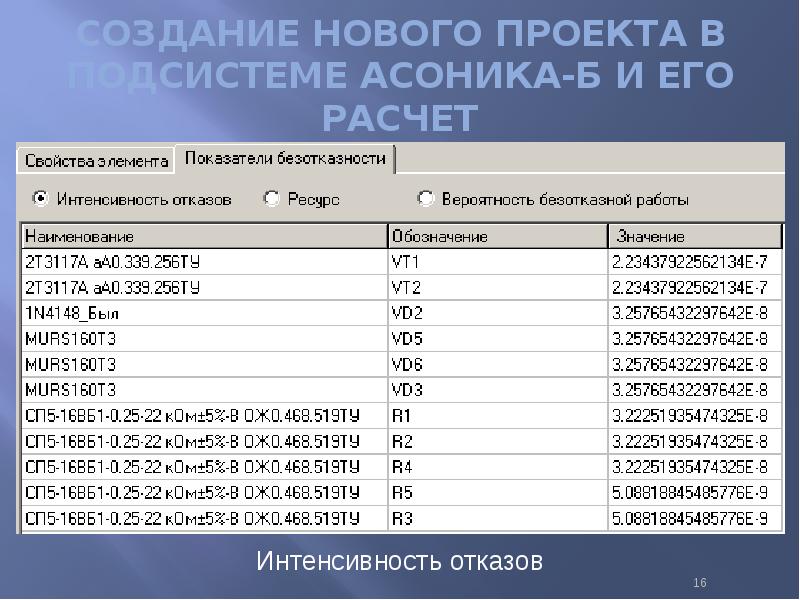

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ

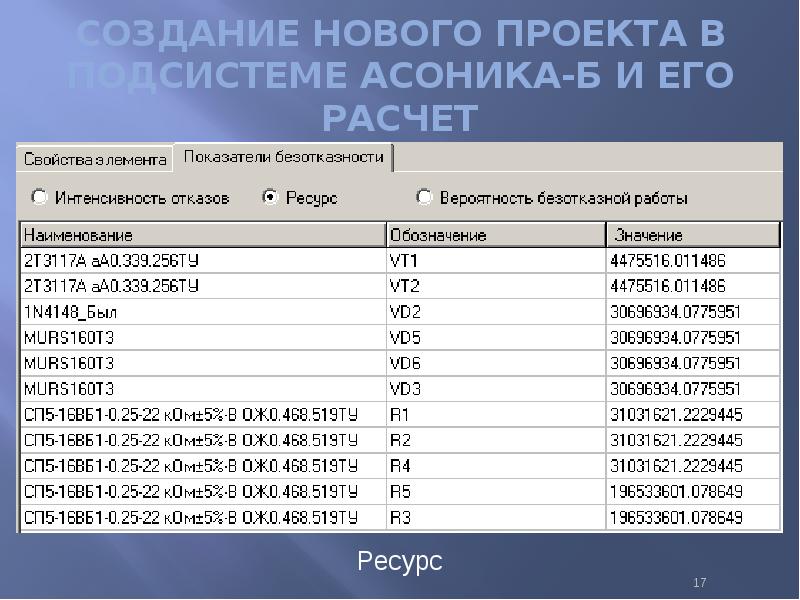

Слайд 17


СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ

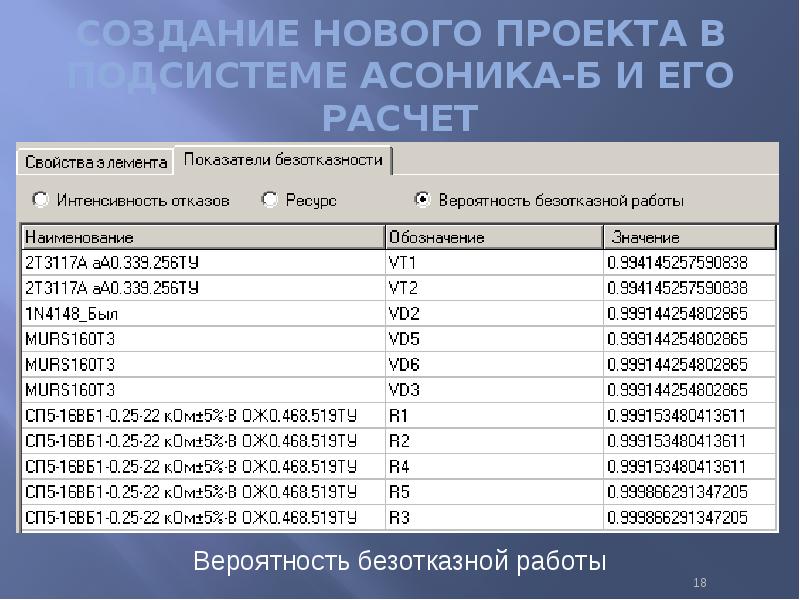

Слайд 18


СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-Б И ЕГО РАСЧЕТ

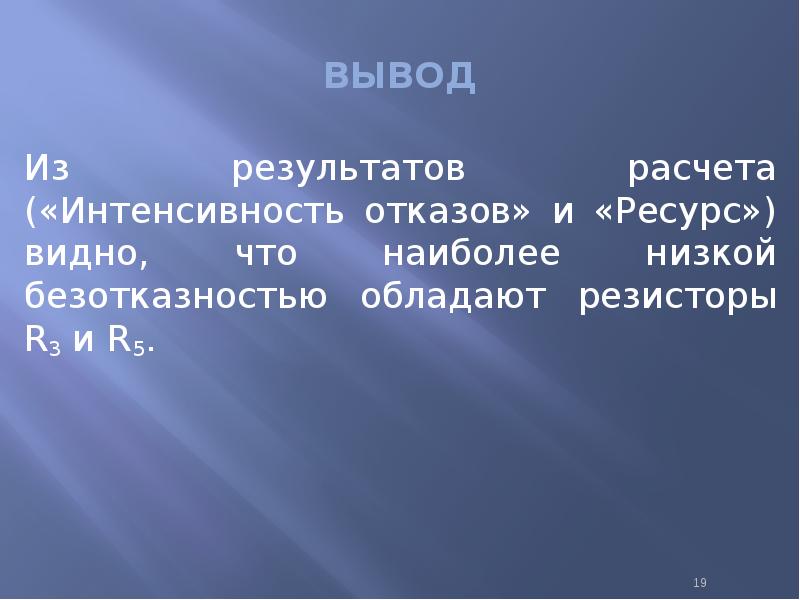

Слайд 19


ВЫВОД Из результатов расчета («Интенсивность отказов» и «Ресурс») видно, что наиболее низкой безотказностью обладают резисторы R3 и R5.
Описание слайда:
ВЫВОД Из результатов расчета («Интенсивность отказов» и «Ресурс») видно, что наиболее низкой безотказностью обладают резисторы R3 и R5.

Слайд 20

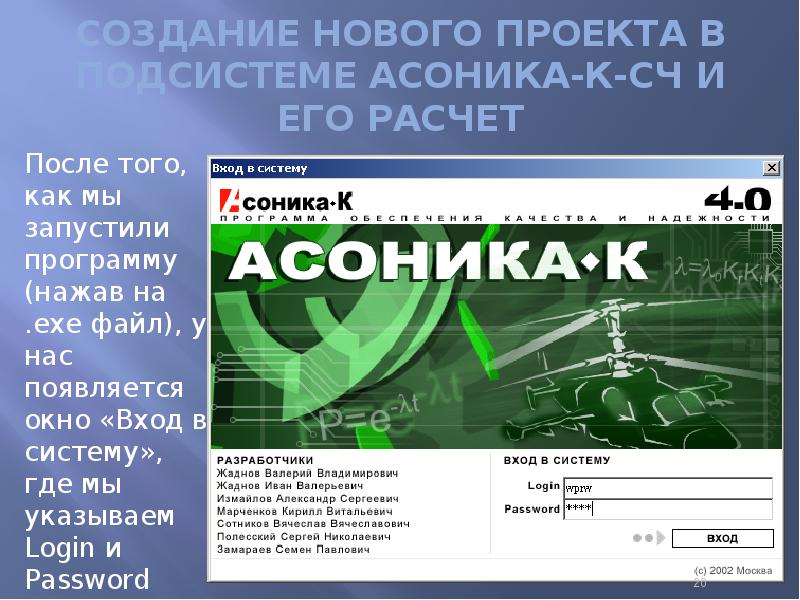

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ После того, как мы запустили программу (нажав на .exe файл), у нас появляется окно...
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ После того, как мы запустили программу (нажав на .exe файл), у нас появляется окно «Вход в систему», где мы указываем Login и Password (Логин и Пароль).

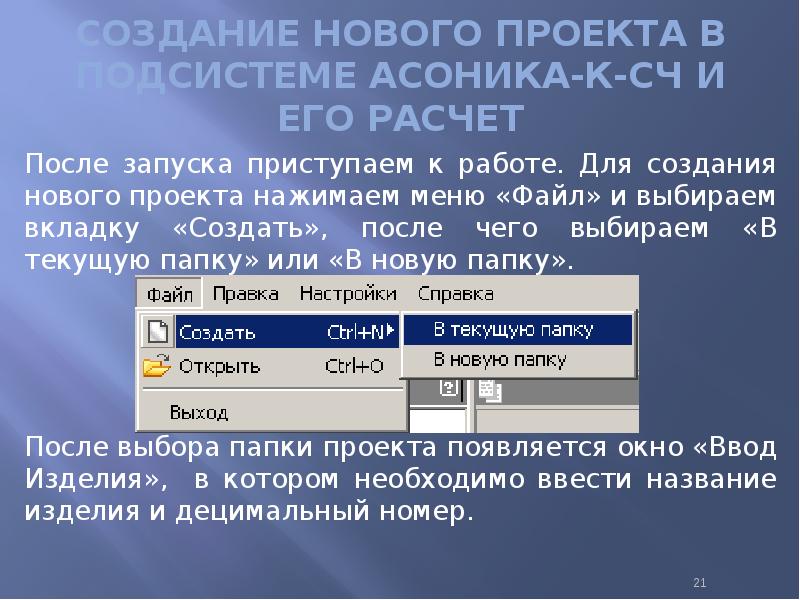

Слайд 21


СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ После запуска приступаем к работе. Для создания нового проекта нажимаем меню «Файл» и...
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ После запуска приступаем к работе. Для создания нового проекта нажимаем меню «Файл» и выбираем вкладку «Создать», после чего выбираем «В текущую папку» или «В новую папку». После выбора папки проекта появляется окно «Ввод Изделия», в котором необходимо ввести название изделия и децимальный номер.

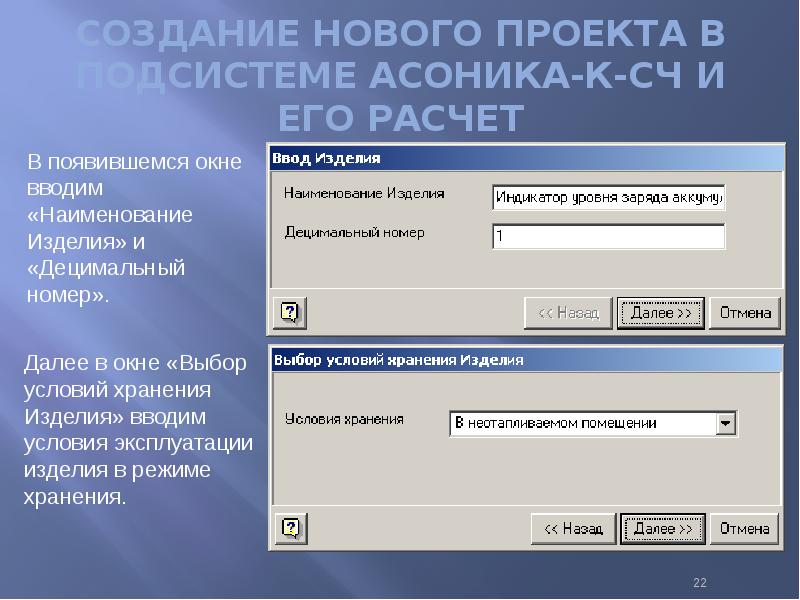

Слайд 22


СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ

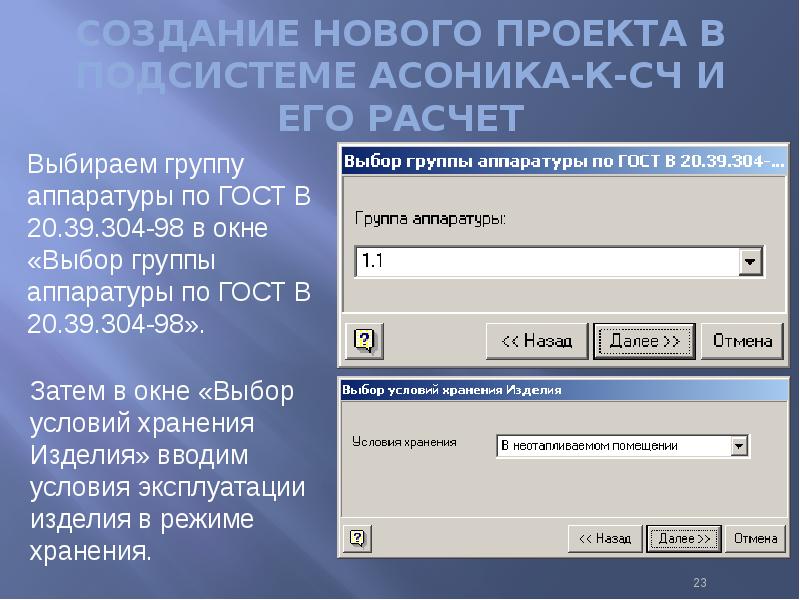

Слайд 23


СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ

Слайд 24

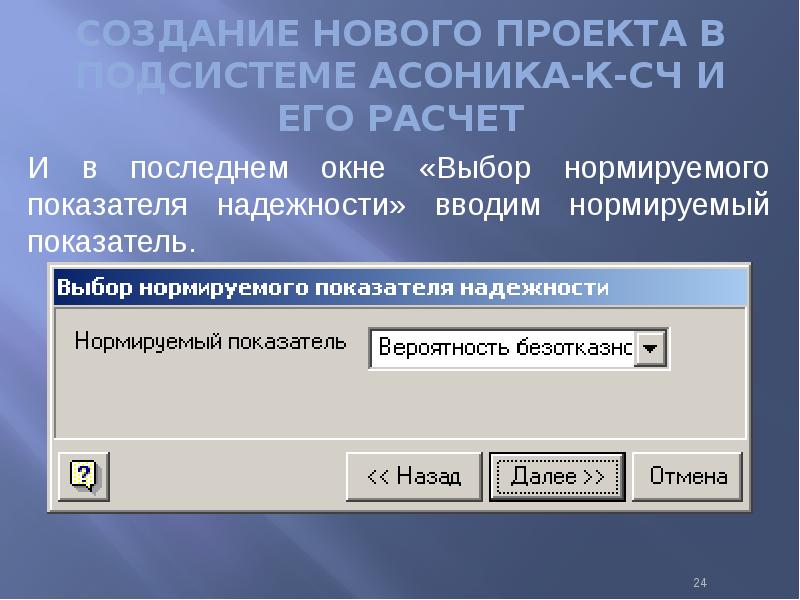

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ

Слайд 25

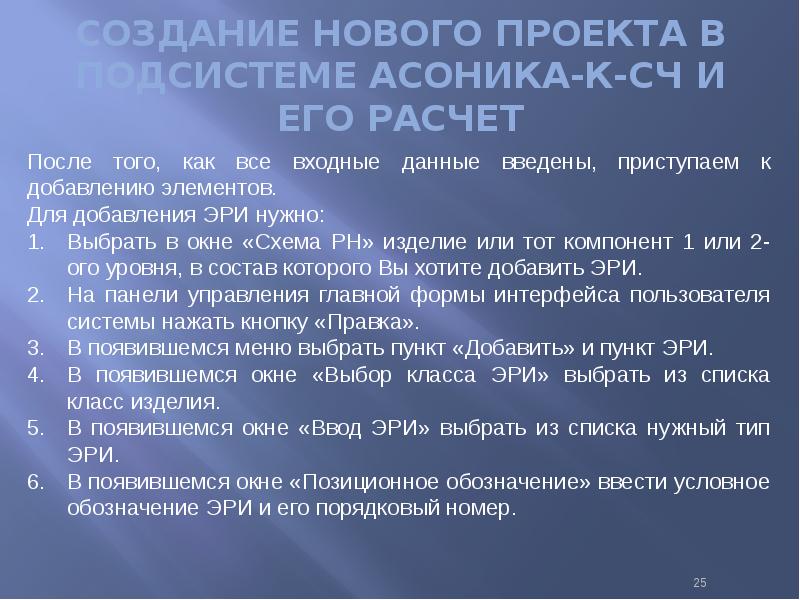

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ

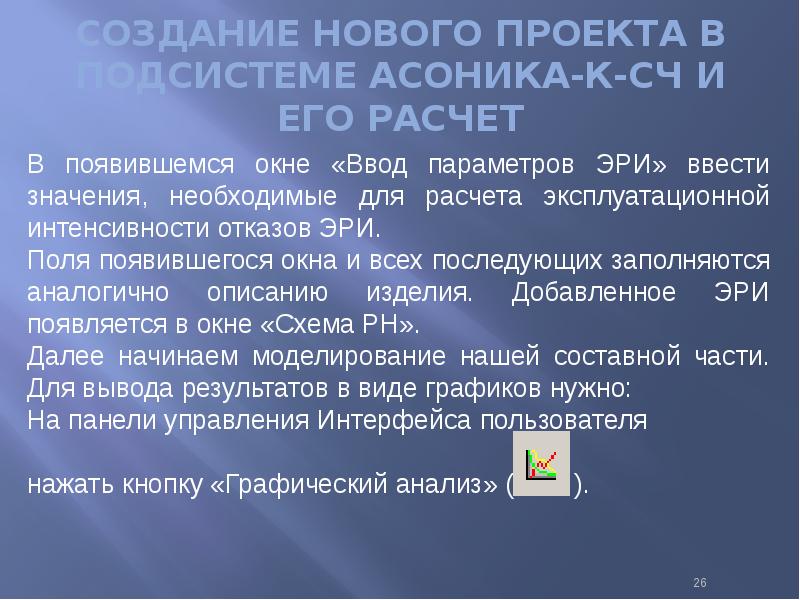

Слайд 26


СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ

Слайд 27

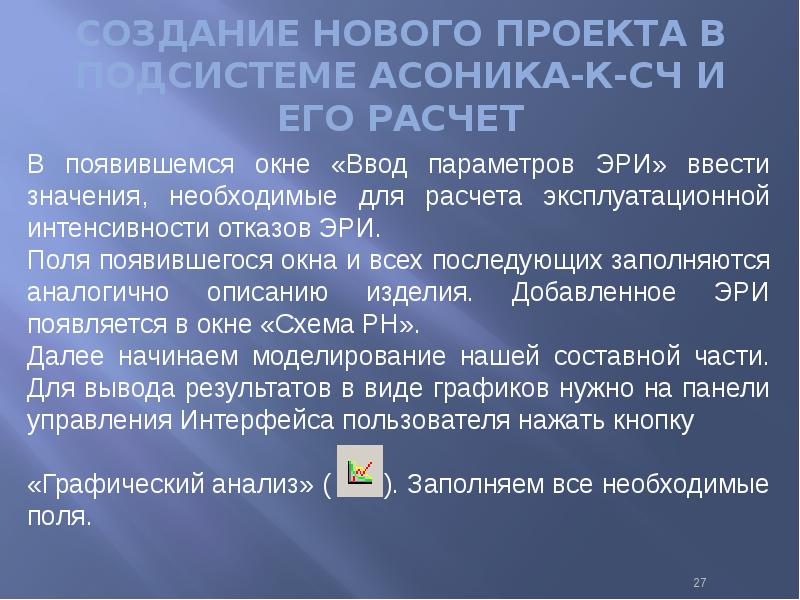

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ

Слайд 28

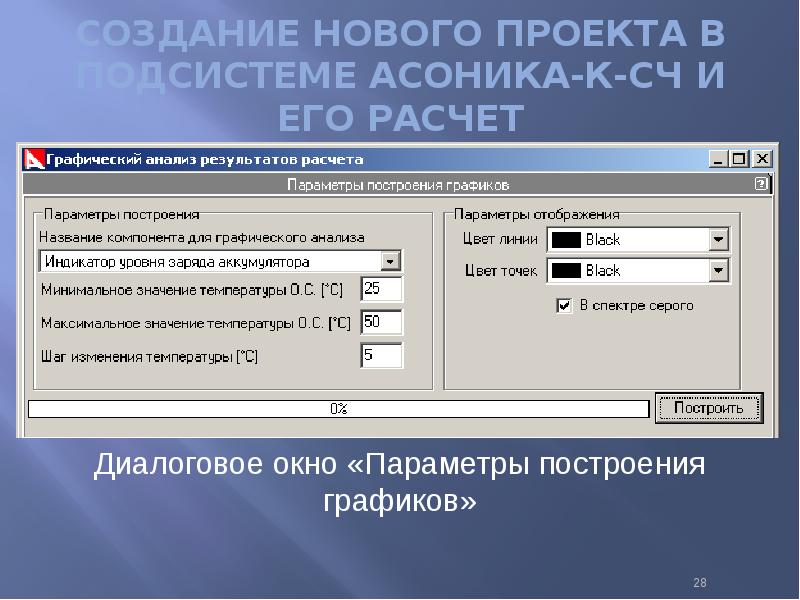

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ

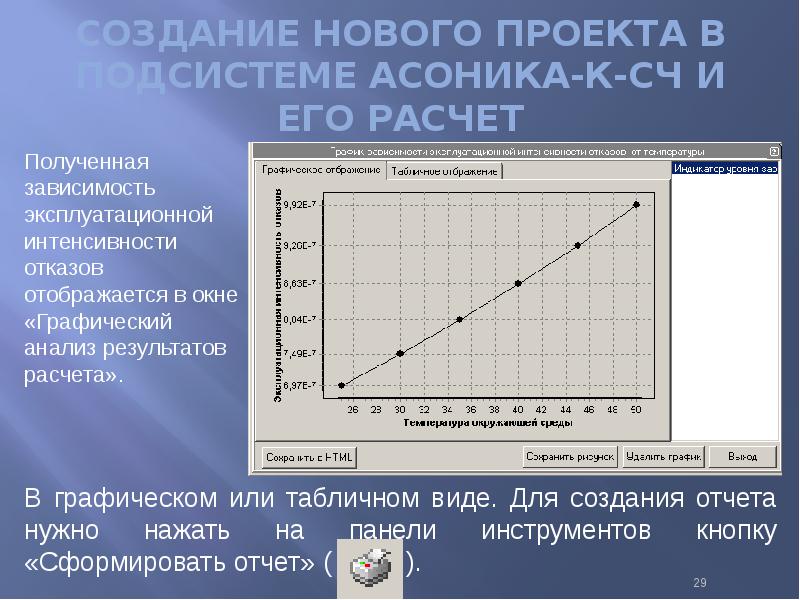

Слайд 29


СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ

Слайд 30


СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ

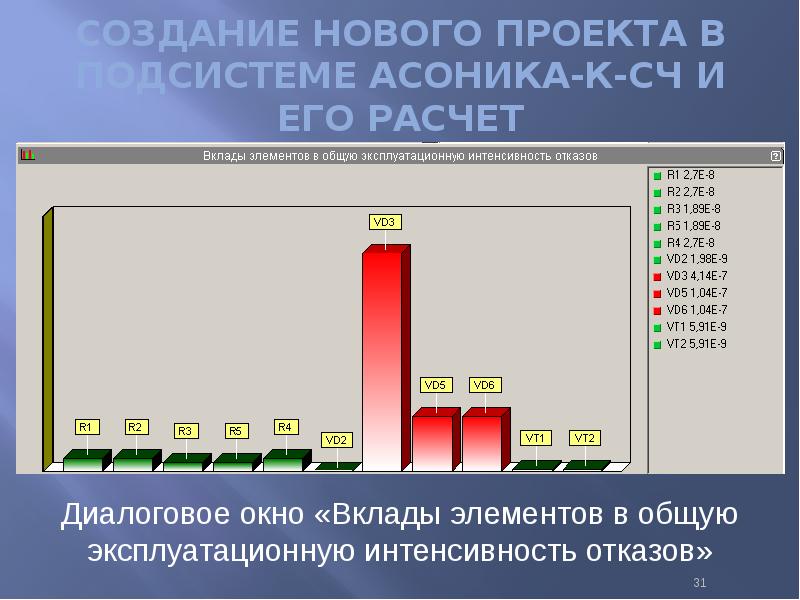

Слайд 31

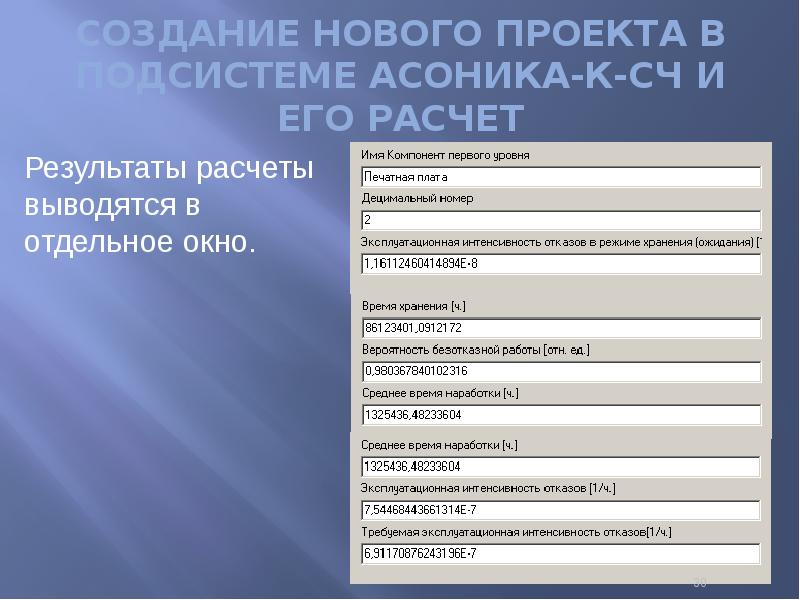

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ

Слайд 32

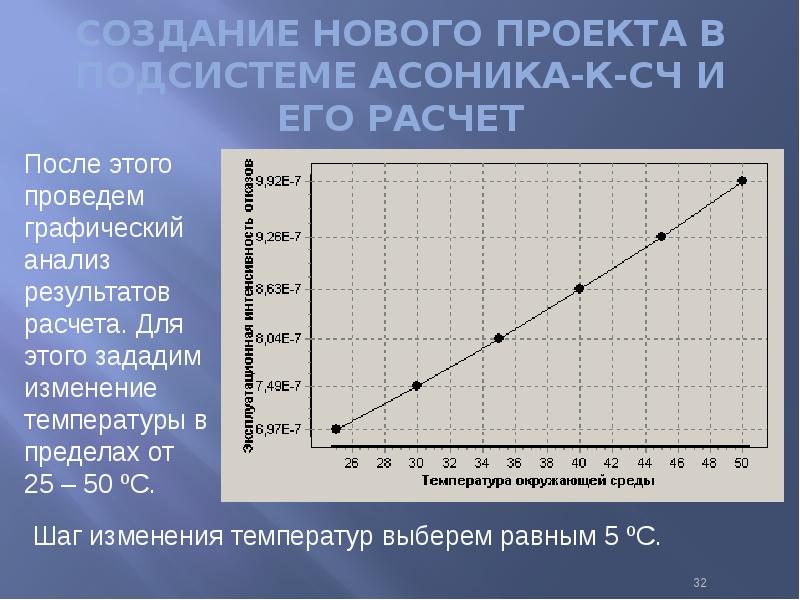

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ

Слайд 33

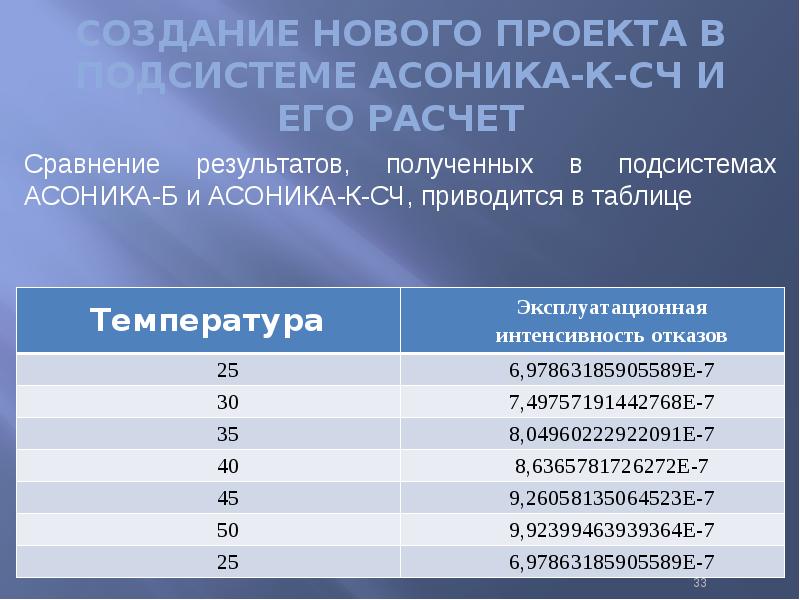

СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ
Описание слайда:
СОЗДАНИЕ НОВОГО ПРОЕКТА В ПОДСИСТЕМЕ АСОНИКА-К-СЧ И ЕГО РАСЧЕТ

Слайд 34

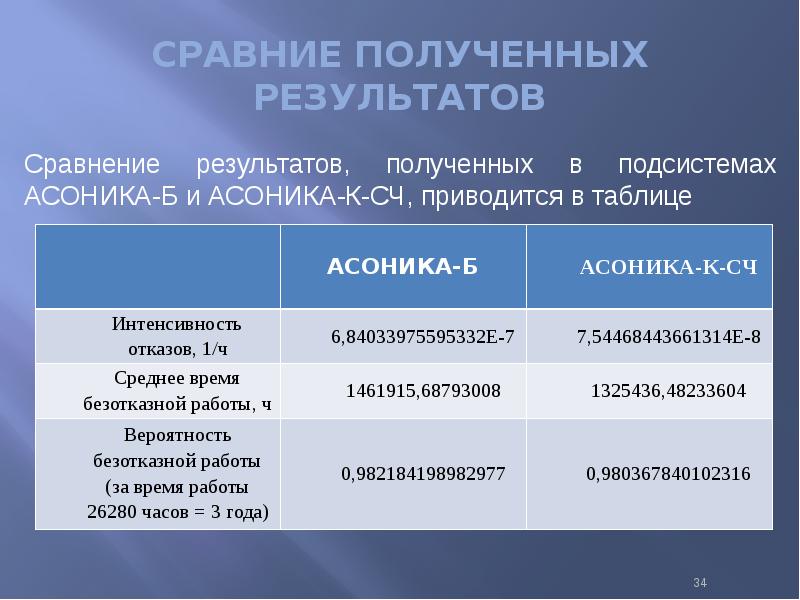

СРАВНИЕ ПОЛУЧЕННЫХ РЕЗУЛЬТАТОВ
Описание слайда:
СРАВНИЕ ПОЛУЧЕННЫХ РЕЗУЛЬТАТОВ

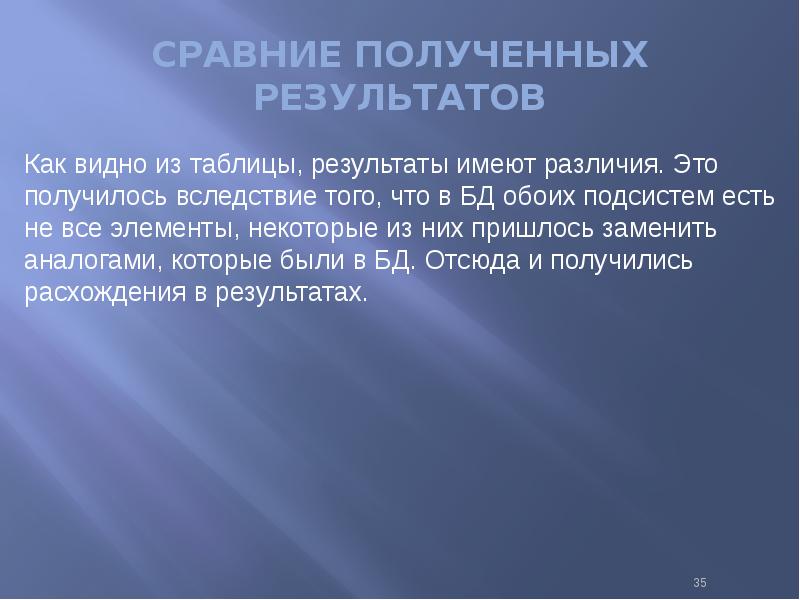

Слайд 35


СРАВНИЕ ПОЛУЧЕННЫХ РЕЗУЛЬТАТОВ
Описание слайда:
СРАВНИЕ ПОЛУЧЕННЫХ РЕЗУЛЬТАТОВ

Слайд 36

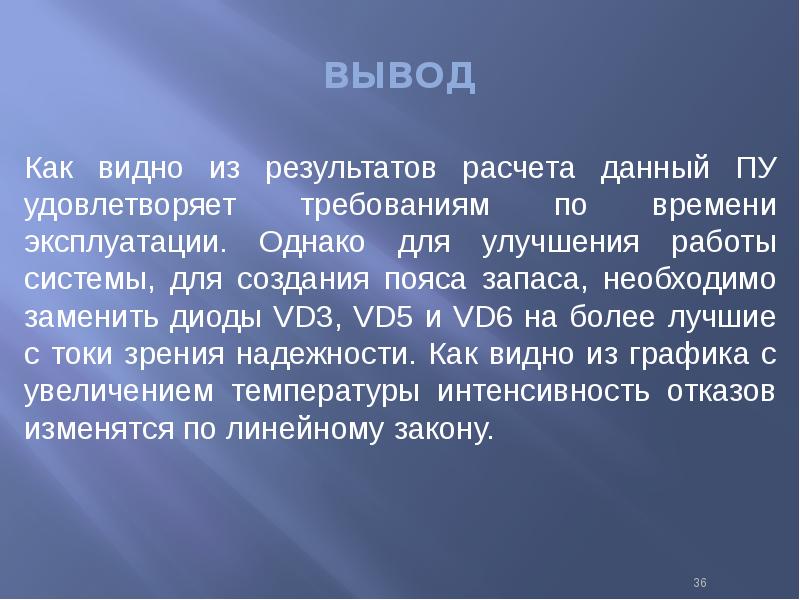

ВЫВОД
Описание слайда:
ВЫВОД

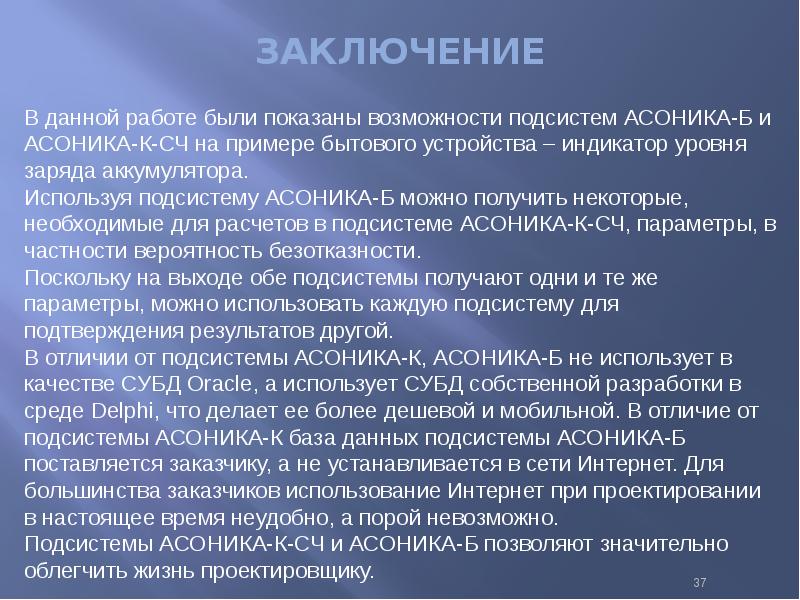

Слайд 37


ЗАКЛЮЧЕНИЕ
Описание слайда:
ЗАКЛЮЧЕНИЕ
