Слайд 1


4.2. Отстаивание
Описание слайда:
4.2. Отстаивание

Слайд 2

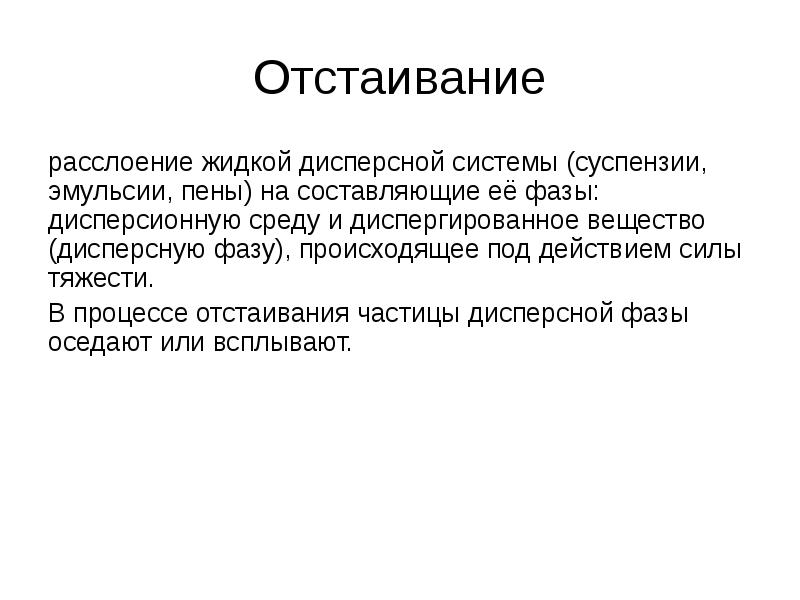

Отстаивание расслоение жидкой дисперсной системы (суспензии, эмульсии, пены) на составляющие её фазы: дисперсионную среду и диспергированное вещество...
Описание слайда:
Отстаивание расслоение жидкой дисперсной системы (суспензии, эмульсии, пены) на составляющие её фазы: дисперсионную среду и диспергированное вещество (дисперсную фазу), происходящее под действием силы тяжести. В процессе отстаивания частицы дисперсной фазы оседают или всплывают.

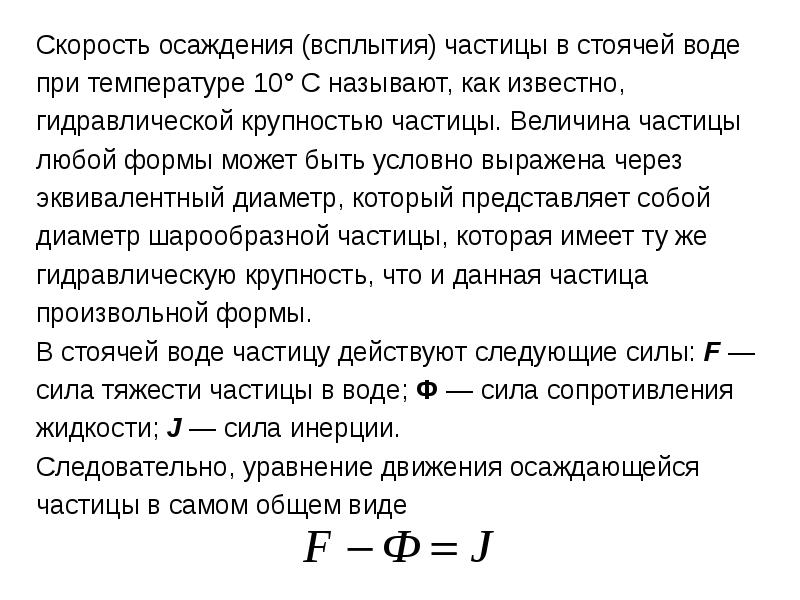

Слайд 3


Отстаивание, слайд №3
Описание слайда:

Слайд 4


Отстаивание, слайд №4
Описание слайда:

Слайд 5


Отстаивание, слайд №5
Описание слайда:

Слайд 6


Отстаивание, слайд №6
Описание слайда:

Слайд 7


Отстаивание, слайд №7
Описание слайда:

Слайд 8


Отстаивание, слайд №8
Описание слайда:

Слайд 9


Отстаивание, слайд №9
Описание слайда:

Слайд 10


Отстаивание, слайд №10
Описание слайда:

Слайд 11


Отстаивание, слайд №11
Описание слайда:

Слайд 12


Отстаивание, слайд №12
Описание слайда:

Слайд 13


Отстаивание, слайд №13
Описание слайда:

Слайд 14


Отстаивание, слайд №14
Описание слайда:

Слайд 15

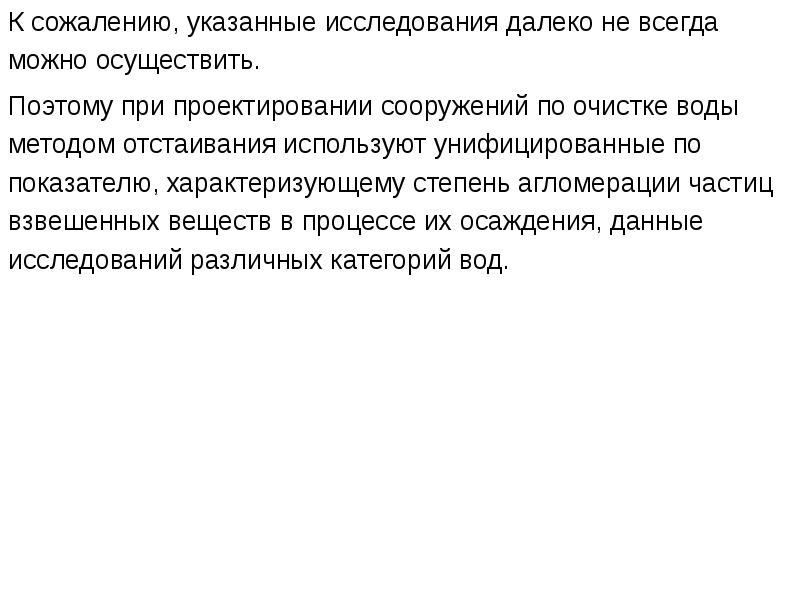

К сожалению, указанные исследования далеко не всегда можно осуществить. К сожалению, указанные исследования далеко не всегда можно осуществить....
Описание слайда:
К сожалению, указанные исследования далеко не всегда можно осуществить. К сожалению, указанные исследования далеко не всегда можно осуществить. Поэтому при проектировании сооружений по очистке воды методом отстаивания используют унифицированные по показателю, характеризующему степень агломерации частиц взвешенных веществ в процессе их осаждения, данные исследований различных категорий вод.

Слайд 16

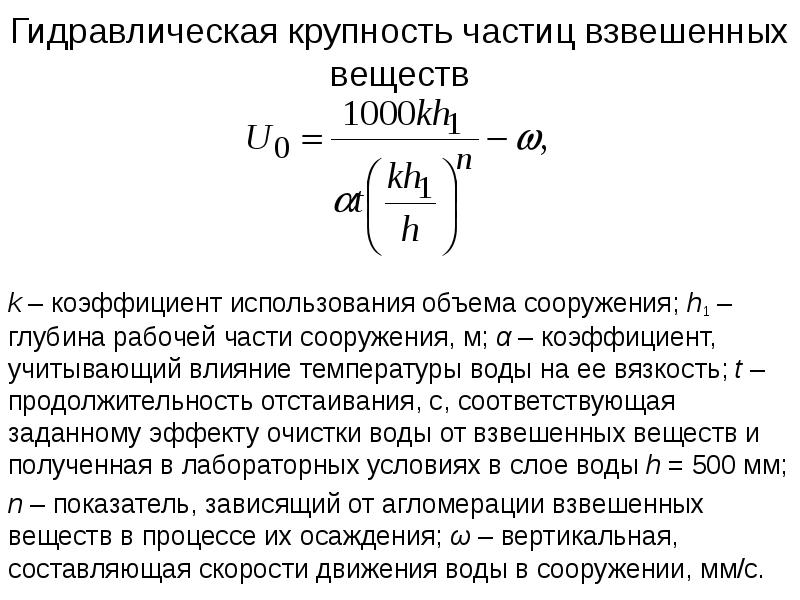

Гидравлическая крупность частиц взвешенных веществ k – коэффициент использования объема сооружения; h1 – глубина рабочей части сооружения, м; α –...
Описание слайда:
Гидравлическая крупность частиц взвешенных веществ k – коэффициент использования объема сооружения; h1 – глубина рабочей части сооружения, м; α – коэффициент, учитывающий влияние температуры воды на ее вязкость; t – продолжительность отстаивания, с, соответствующая заданному эффекту очистки воды от взвешенных веществ и полученная в лабораторных условиях в слое воды h = 500 мм; n – показатель, зависящий от агломерации взвешенных веществ в процессе их осаждения; ω – вертикальная, составляющая скорости движения воды в сооружении, мм/с.

Слайд 17


Отстаивание, слайд №17
Описание слайда:

Слайд 18


4.2.1. Песколовки
Описание слайда:
4.2.1. Песколовки

Слайд 19

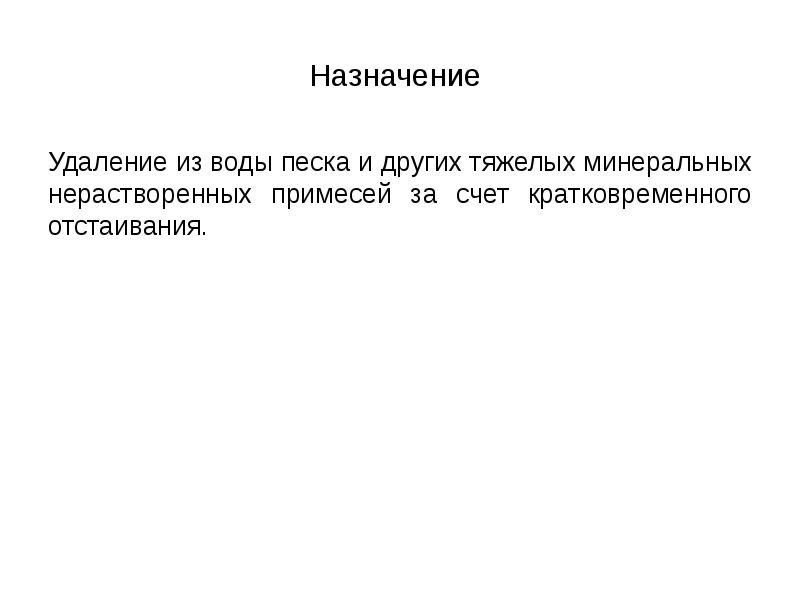

Назначение Удаление из воды песка и других тяжелых минеральных нерастворенных примесей за счет кратковременного отстаивания.
Описание слайда:
Назначение Удаление из воды песка и других тяжелых минеральных нерастворенных примесей за счет кратковременного отстаивания.

Слайд 20

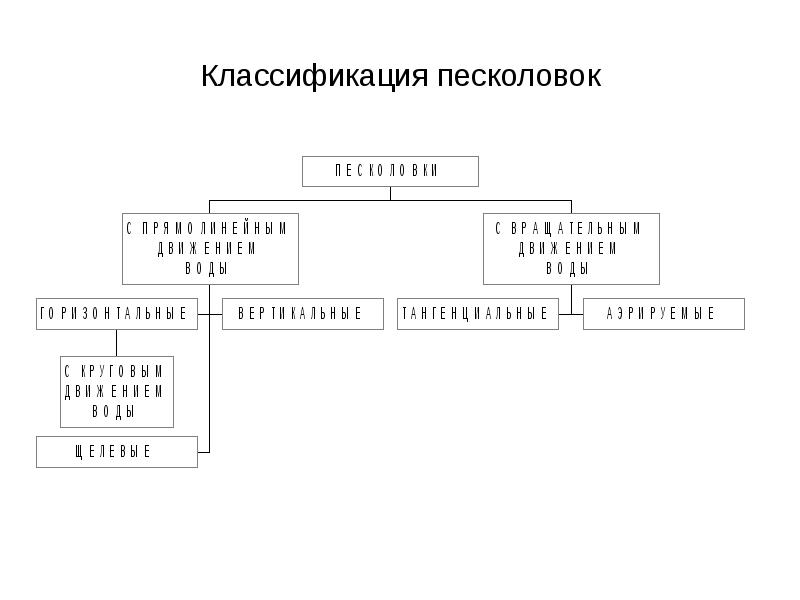

Классификация песколовок
Описание слайда:
Классификация песколовок

Слайд 21

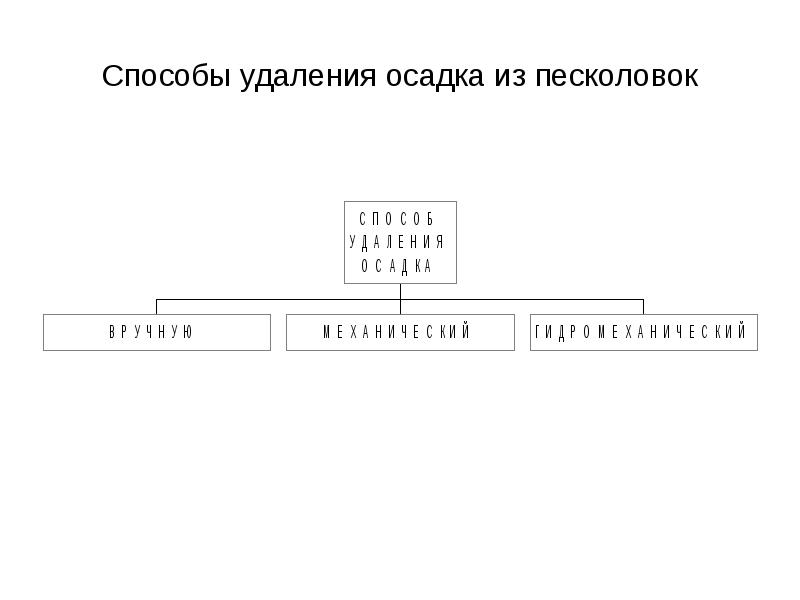

Способы удаления осадка из песколовок
Описание слайда:
Способы удаления осадка из песколовок

Слайд 22


Основы расчета песколовок
Описание слайда:
Основы расчета песколовок

Слайд 23

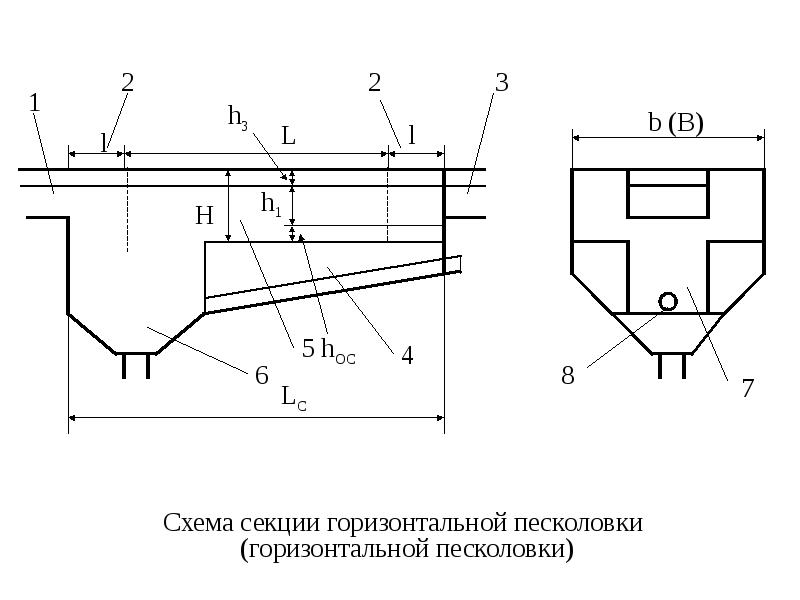

Горизонтальные песколовки
Описание слайда:
Горизонтальные песколовки

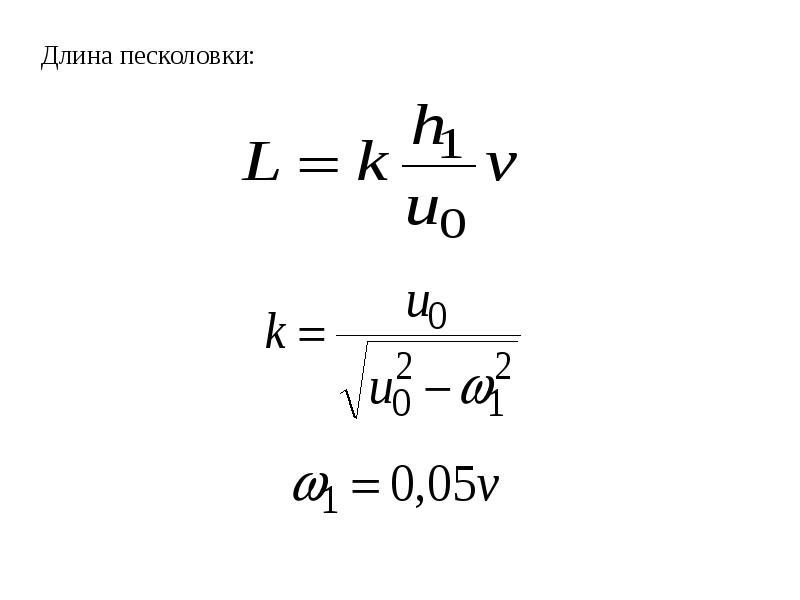

Слайд 24


Отстаивание, слайд №24
Описание слайда:

Слайд 25


Отстаивание, слайд №25
Описание слайда:

Слайд 26


Отстаивание, слайд №26
Описание слайда:

Слайд 27

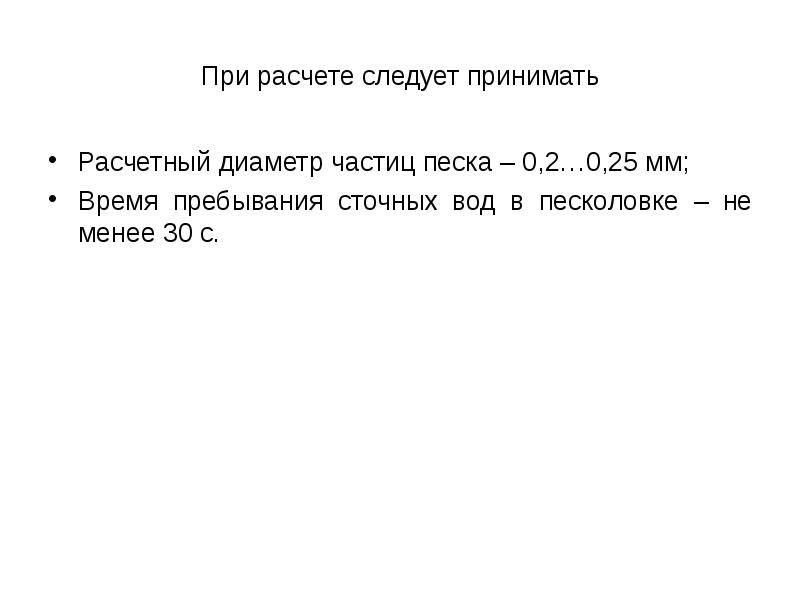

При расчете следует принимать Расчетный диаметр частиц песка – 0,2…0,25 мм; Время пребывания сточных вод в песколовке – не менее 30 с.
Описание слайда:
При расчете следует принимать Расчетный диаметр частиц песка – 0,2…0,25 мм; Время пребывания сточных вод в песколовке – не менее 30 с.

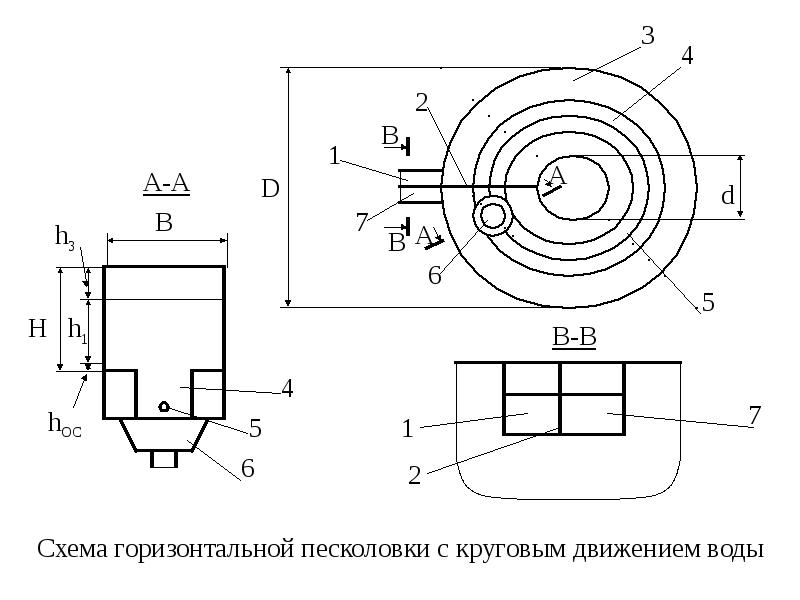

Слайд 28


Горизонтальные песколовки с круговым движением воды
Описание слайда:
Горизонтальные песколовки с круговым движением воды

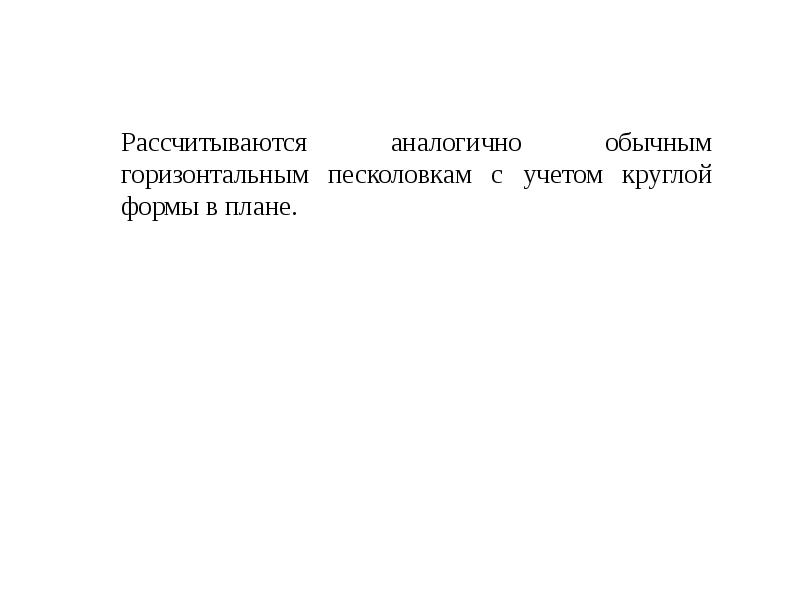

Слайд 29


Отстаивание, слайд №29
Описание слайда:

Слайд 30


Отстаивание, слайд №30
Описание слайда:

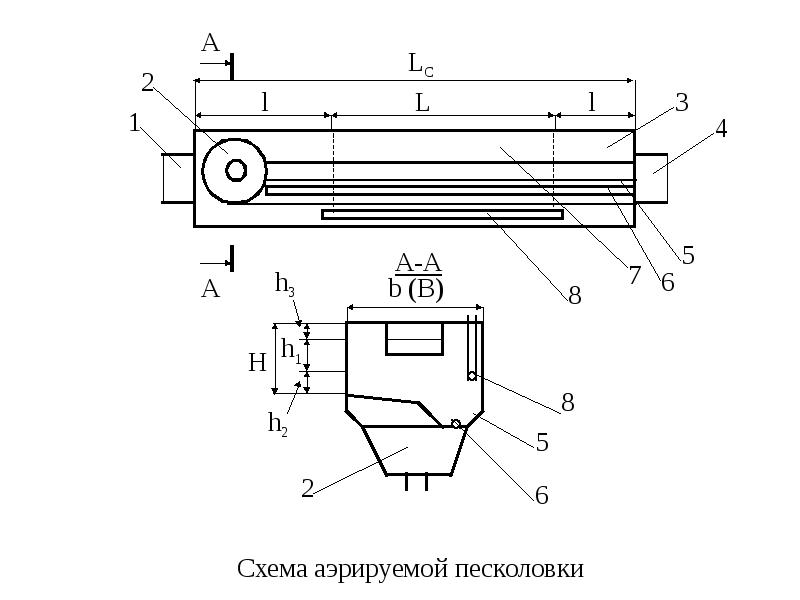

Слайд 31


Аэрируемые песколовки
Описание слайда:
Аэрируемые песколовки

Слайд 32


Отстаивание, слайд №32
Описание слайда:

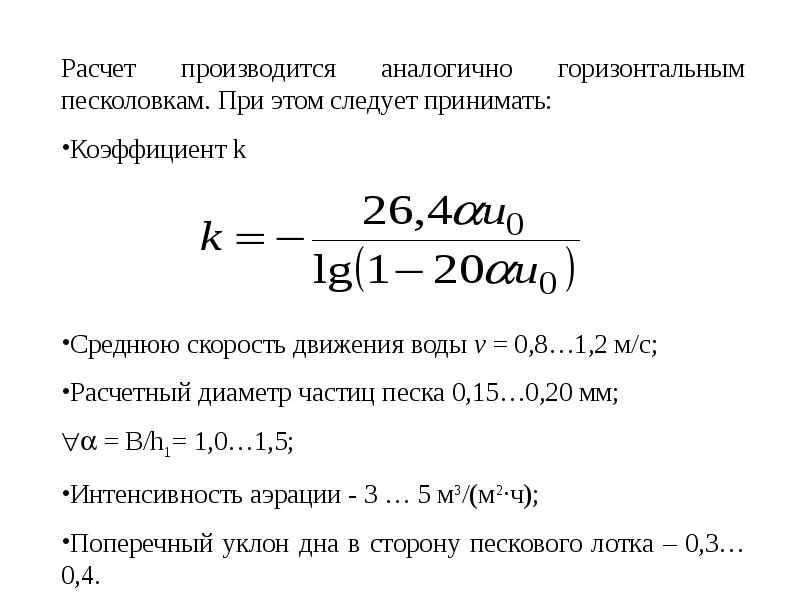

Слайд 33


Отстаивание, слайд №33
Описание слайда:

Слайд 34

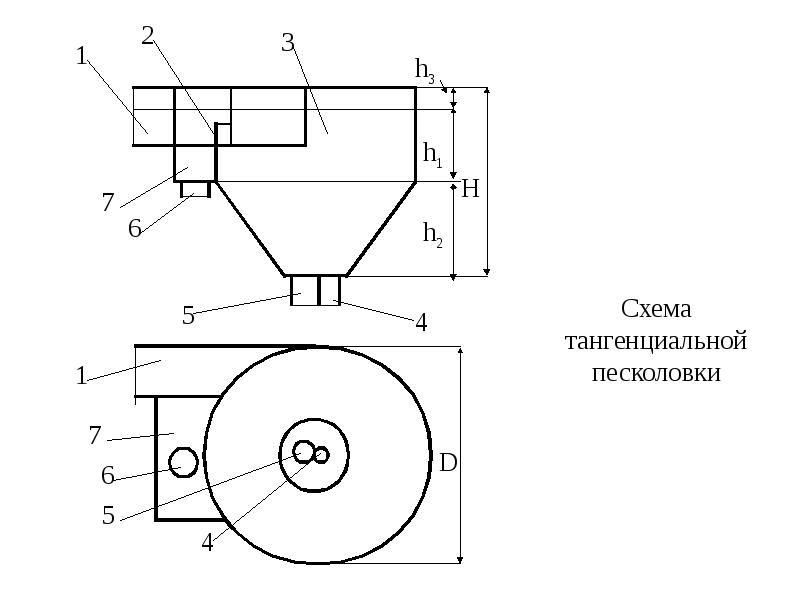

Тангенциальные песколовки
Описание слайда:
Тангенциальные песколовки

Слайд 35


Отстаивание, слайд №35
Описание слайда:

Слайд 36


Отстаивание, слайд №36
Описание слайда:

Слайд 37


Вертикальные песколовки
Описание слайда:
Вертикальные песколовки

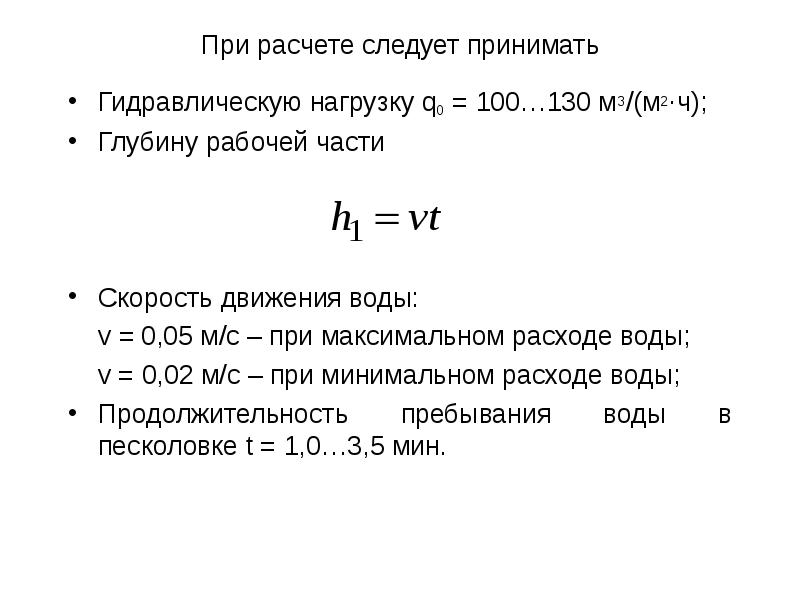

Слайд 38


При расчете следует принимать Гидравлическую нагрузку q0 = 100…130 м3/(м2·ч); Глубину рабочей части Скорость движения воды: v = 0,05 м/с – при...
Описание слайда:
При расчете следует принимать Гидравлическую нагрузку q0 = 100…130 м3/(м2·ч); Глубину рабочей части Скорость движения воды: v = 0,05 м/с – при максимальном расходе воды; v = 0,02 м/с – при минимальном расходе воды; Продолжительность пребывания воды в песколовке t = 1,0…3,5 мин.

Слайд 39


Щелевые песколовки
Описание слайда:
Щелевые песколовки

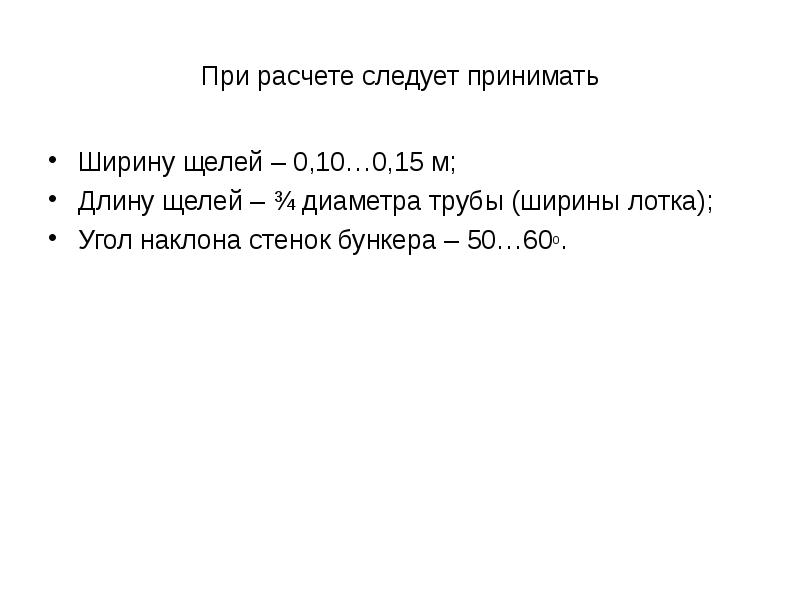

Слайд 40


При расчете следует принимать Ширину щелей – 0,10…0,15 м; Длину щелей – ¾ диаметра трубы (ширины лотка); Угол наклона стенок бункера – 50…60о.
Описание слайда:
При расчете следует принимать Ширину щелей – 0,10…0,15 м; Длину щелей – ¾ диаметра трубы (ширины лотка); Угол наклона стенок бункера – 50…60о.

Слайд 41


Отстаивание, слайд №41
Описание слайда:

Слайд 42


Основы расчета системы гидромеханического удаления осадка
Описание слайда:
Основы расчета системы гидромеханического удаления осадка

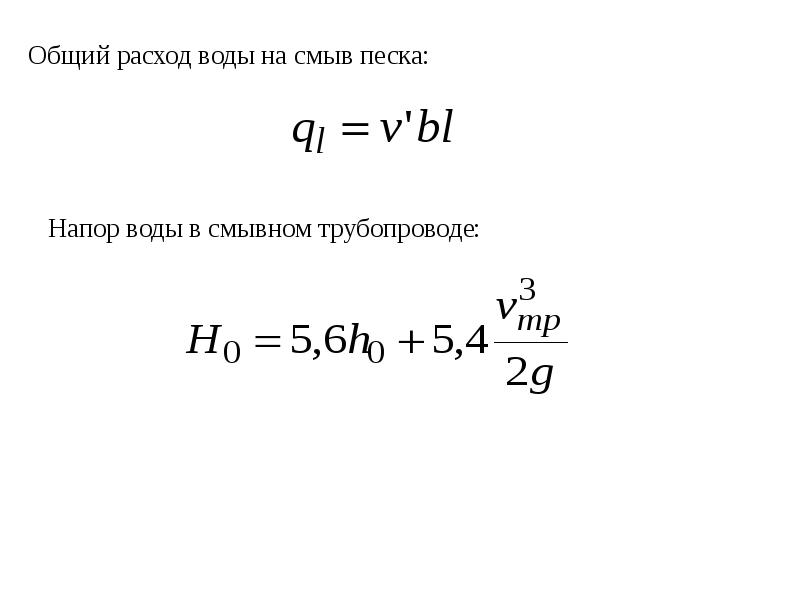

Слайд 43


Отстаивание, слайд №43
Описание слайда:

Слайд 44


Отстаивание, слайд №44
Описание слайда:

Слайд 45


Отстаивание, слайд №45
Описание слайда:

Слайд 46


4.2.2. Отстойники
Описание слайда:
4.2.2. Отстойники

Слайд 47

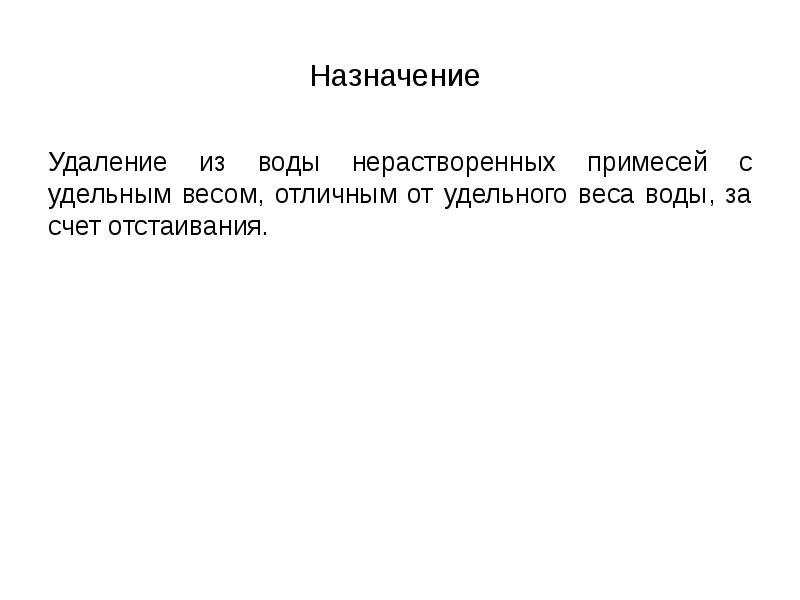

Назначение Удаление из воды нерастворенных примесей с удельным весом, отличным от удельного веса воды, за счет отстаивания.
Описание слайда:
Назначение Удаление из воды нерастворенных примесей с удельным весом, отличным от удельного веса воды, за счет отстаивания.

Слайд 48


Классификации отстойников
Описание слайда:
Классификации отстойников

Слайд 49

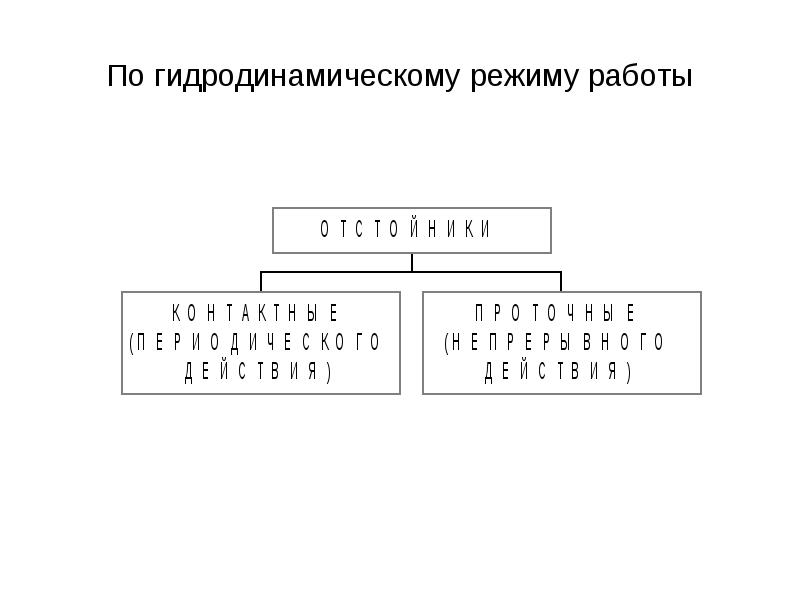

По гидродинамическому режиму работы
Описание слайда:
По гидродинамическому режиму работы

Слайд 50

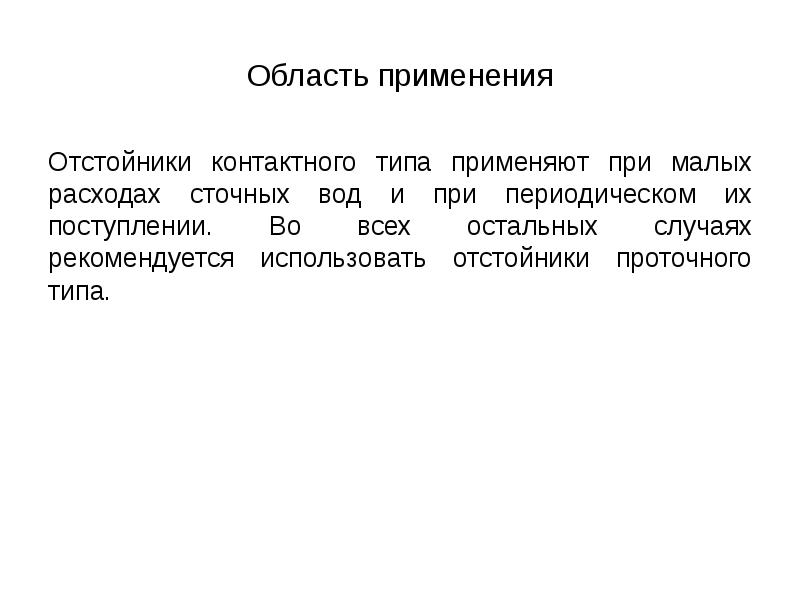

Область применения Отстойники контактного типа применяют при малых расходах сточных вод и при периодическом их поступлении. Во всех остальных случаях...
Описание слайда:
Область применения Отстойники контактного типа применяют при малых расходах сточных вод и при периодическом их поступлении. Во всех остальных случаях рекомендуется использовать отстойники проточного типа.

Слайд 51

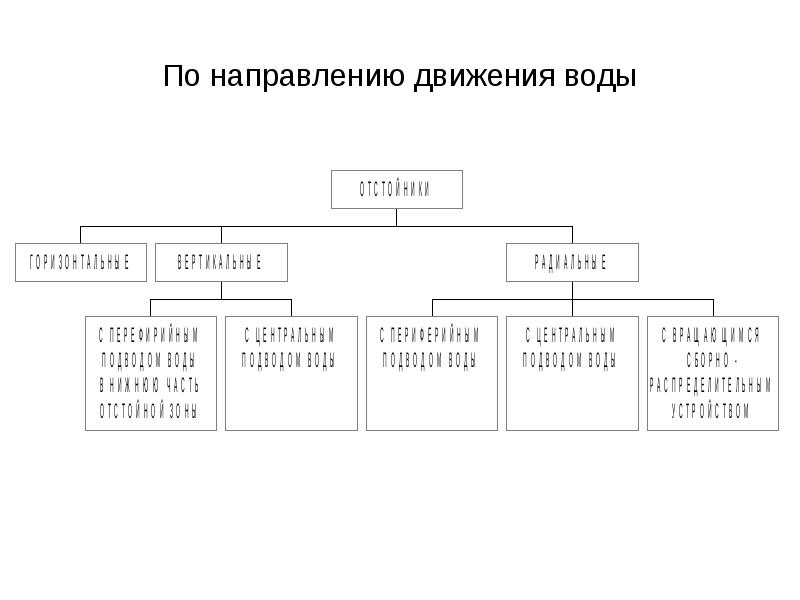

По направлению движения воды
Описание слайда:
По направлению движения воды

Слайд 52


Схема вертикального отстойника с центральным подводом сточной воды
Описание слайда:
Схема вертикального отстойника с центральным подводом сточной воды

Слайд 53

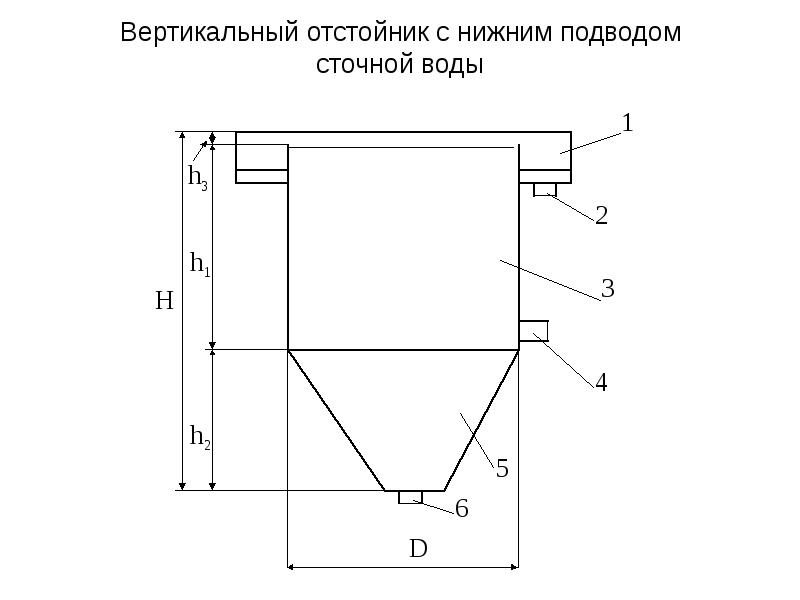

Вертикальный отстойник с нижним подводом сточной воды
Описание слайда:
Вертикальный отстойник с нижним подводом сточной воды

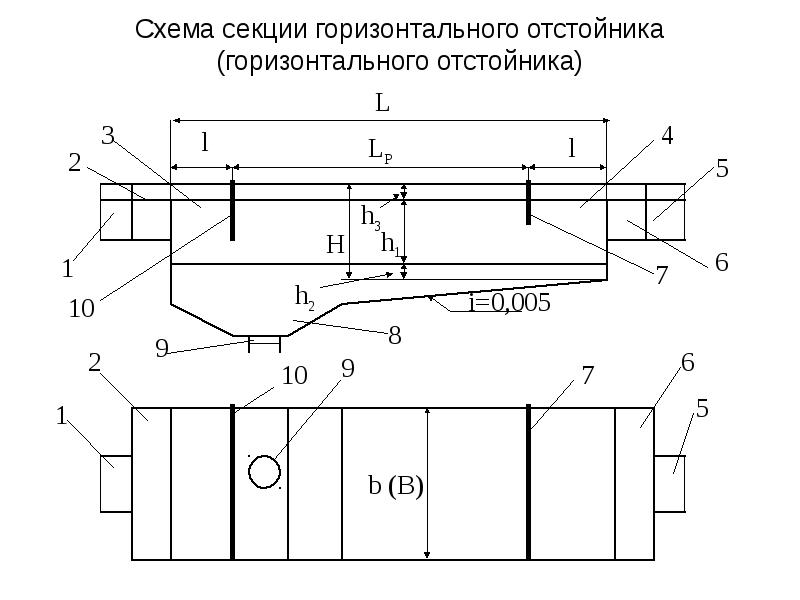

Слайд 54


Схема секции горизонтального отстойника (горизонтального отстойника)
Описание слайда:
Схема секции горизонтального отстойника (горизонтального отстойника)

Слайд 55


Схема радиального отстойника с центральным подводом сточной воды
Описание слайда:
Схема радиального отстойника с центральным подводом сточной воды

Слайд 56

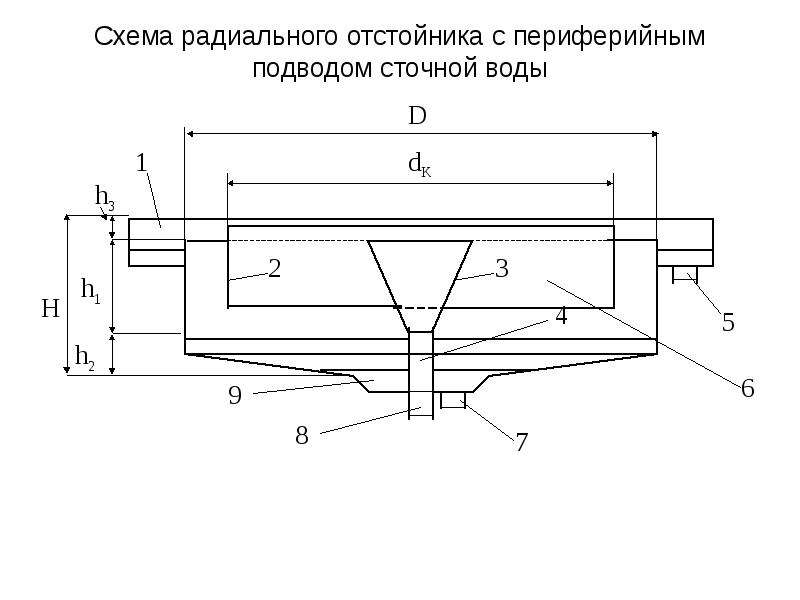

Схема радиального отстойника с периферийным подводом сточной воды
Описание слайда:
Схема радиального отстойника с периферийным подводом сточной воды

Слайд 57

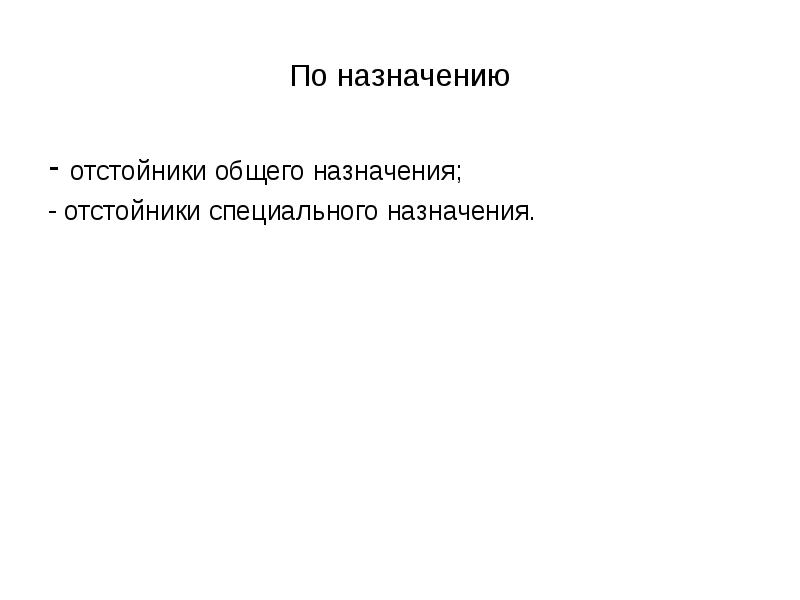

По назначению отстойники общего назначения; отстойники специального назначения.
Описание слайда:
По назначению отстойники общего назначения; отстойники специального назначения.

Слайд 58

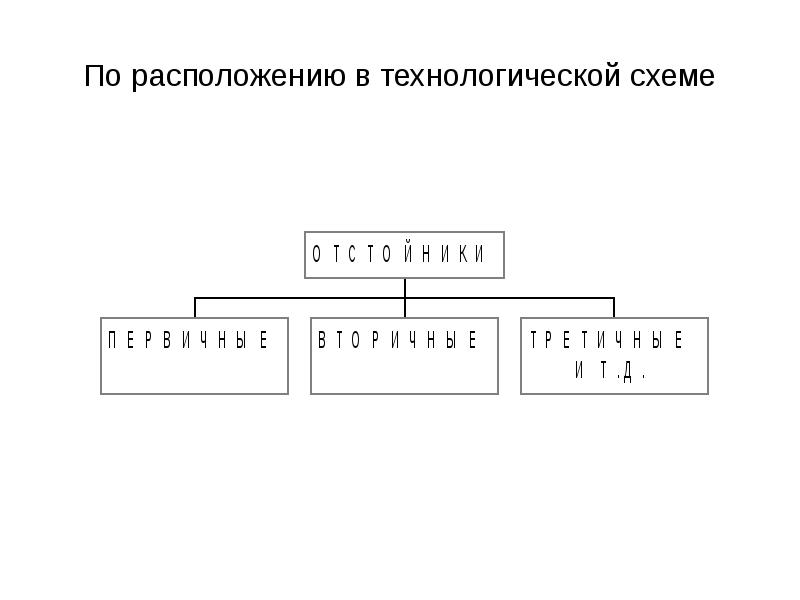

По расположению в технологической схеме
Описание слайда:
По расположению в технологической схеме

Слайд 59

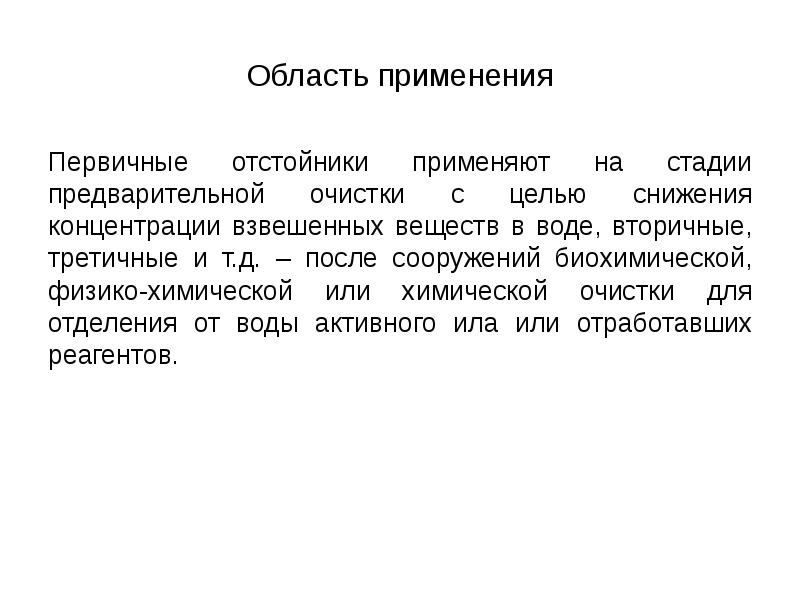

Область применения Первичные отстойники применяют на стадии предварительной очистки с целью снижения концентрации взвешенных веществ в воде,...
Описание слайда:
Область применения Первичные отстойники применяют на стадии предварительной очистки с целью снижения концентрации взвешенных веществ в воде, вторичные, третичные и т.д. – после сооружений биохимической, физико-химической или химической очистки для отделения от воды активного ила или отработавших реагентов.

Слайд 60


Основы расчета отстойников
Описание слайда:
Основы расчета отстойников

Слайд 61


Вертикальные отстойники
Описание слайда:
Вертикальные отстойники

Слайд 62


Радиус рабочей части отстойника
Описание слайда:
Радиус рабочей части отстойника

Слайд 63


Горизонтальные отстойники
Описание слайда:
Горизонтальные отстойники

Слайд 64

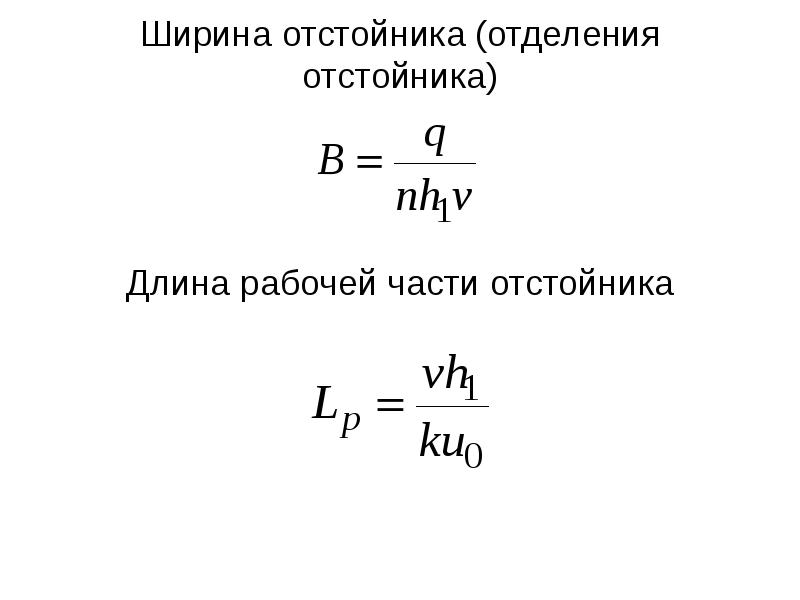

Ширина отстойника (отделения отстойника)
Описание слайда:
Ширина отстойника (отделения отстойника)

Слайд 65


Радиальные отстойники
Описание слайда:
Радиальные отстойники

Слайд 66

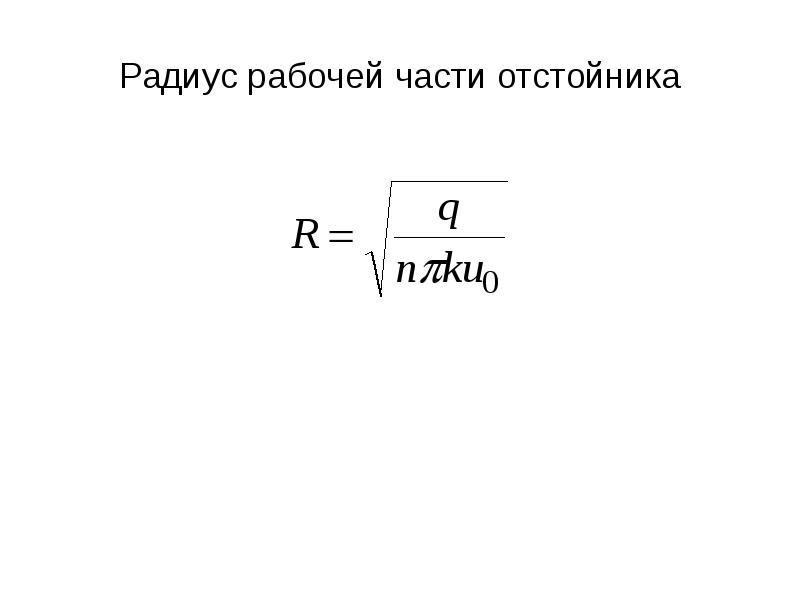

Радиус рабочей части отстойника
Описание слайда:
Радиус рабочей части отстойника
