Слайд 1

Описание слайда:

Пости централізації, кросовий монтаж і технічне обслуговування станційних пристроїв

Слайд 2

Описание слайда:

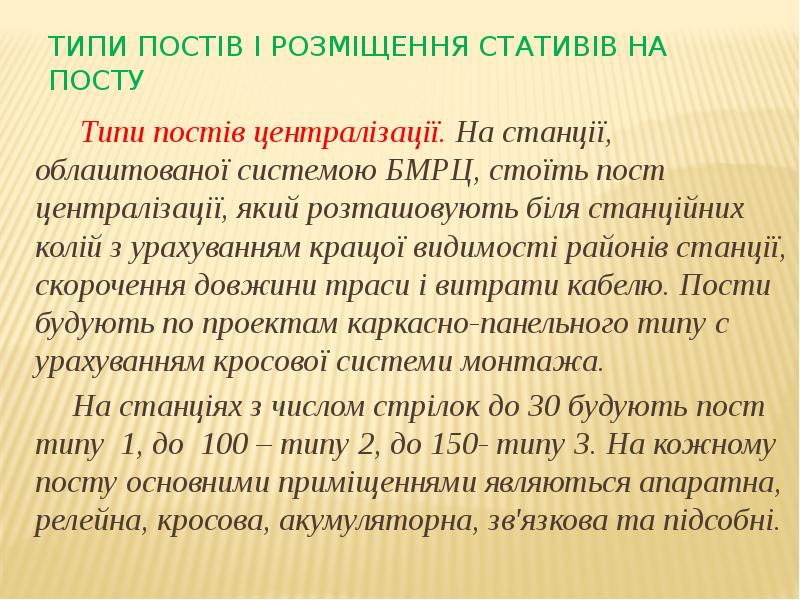

Типи постів і розміщення стативів на посту Типи постів централізації. На станції, облаштованої системою БМРЦ, стоїть пост централізації, який розташовують біля станційних колій з урахуванням кращої видимості районів станції, скорочення довжини траси і витрати кабелю. Пости будують по проектам каркасно-панельного типу с урахуванням кросової системи монтажа. На станціях з числом стрілок до 30 будують пост типу 1, до 100 – типу 2, до 150- типу 3. На кожному посту основними приміщеннями являються апаратна, релейна, кросова, акумуляторна, зв'язкова та підсобні.

Слайд 3

Описание слайда:

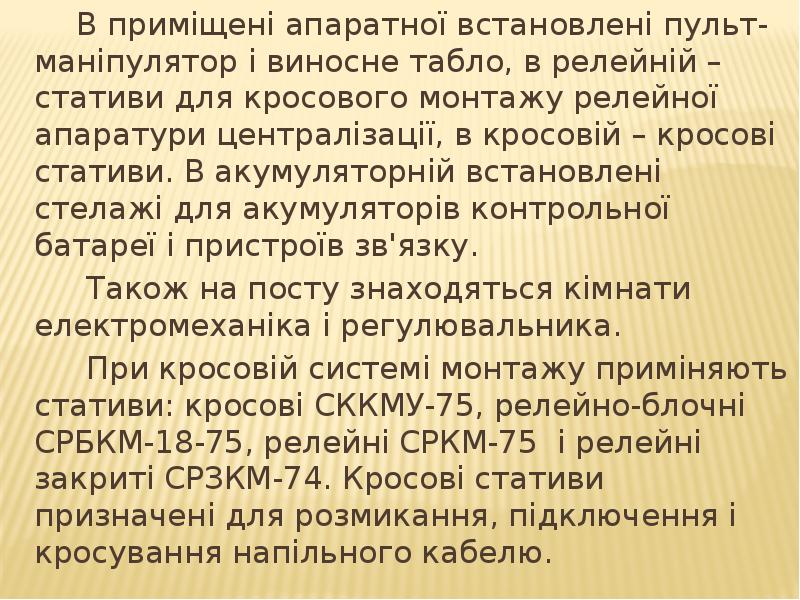

В приміщені апаратної встановлені пульт-маніпулятор і виносне табло, в релейній – стативи для кросового монтажу релейної апаратури централізації, в кросовій – кросові стативи. В акумуляторній встановлені стелажі для акумуляторів контрольної батареї і пристроїв зв'язку. В приміщені апаратної встановлені пульт-маніпулятор і виносне табло, в релейній – стативи для кросового монтажу релейної апаратури централізації, в кросовій – кросові стативи. В акумуляторній встановлені стелажі для акумуляторів контрольної батареї і пристроїв зв'язку. Також на посту знаходяться кімнати електромеханіка і регулювальника. При кросовій системі монтажу приміняють стативи: кросові СККМУ-75, релейно-блочні СРБКМ-18-75, релейні СРКМ-75 і релейні закриті СРЗКМ-74. Кросові стативи призначені для розмикання, підключення і кросування напільного кабелю.

Слайд 4

Описание слайда:

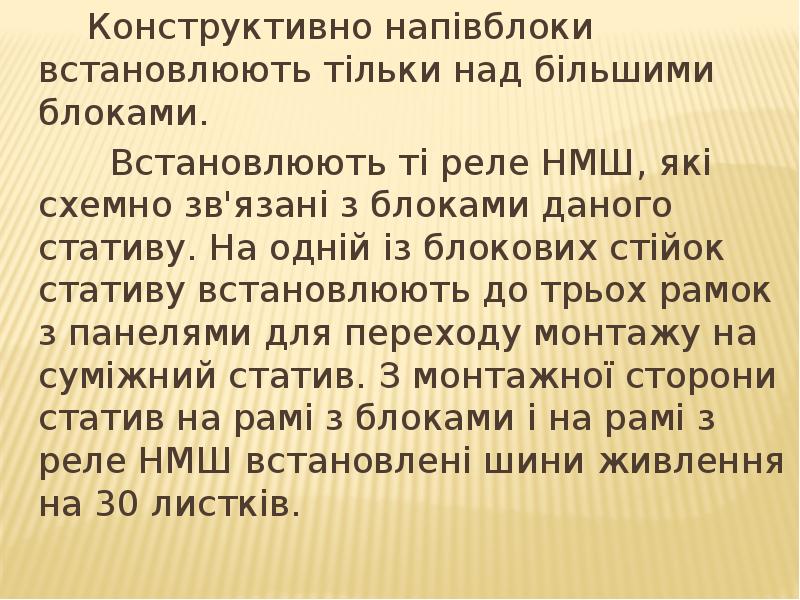

Конструктивно напівблоки встановлюють тільки над більшими блоками. Конструктивно напівблоки встановлюють тільки над більшими блоками. Встановлюють ті реле НМШ, які схемно зв'язані з блоками даного стативу. На одній із блокових стійок стативу встановлюють до трьох рамок з панелями для переходу монтажу на суміжний статив. З монтажної сторони статив на рамі з блоками і на рамі з реле НМШ встановлені шини живлення на 30 листків.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

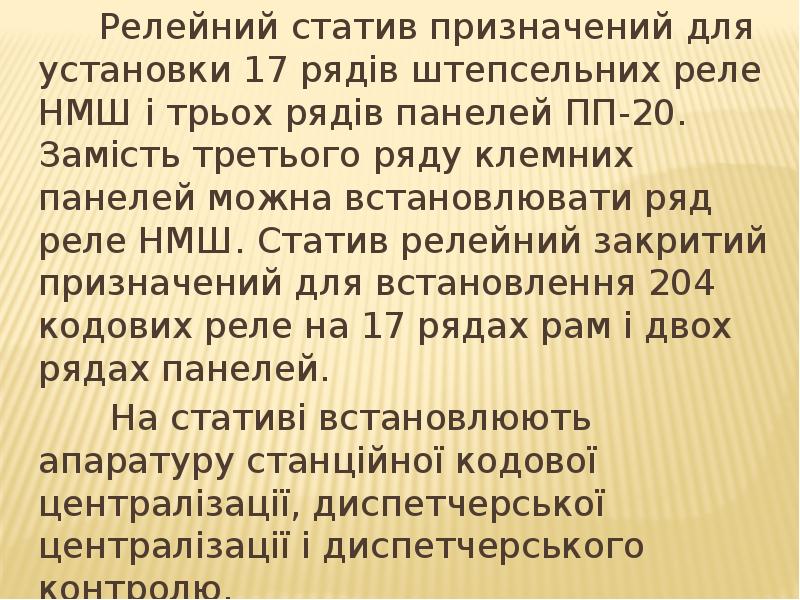

Релейний статив призначений для установки 17 рядів штепсельних реле НМШ і трьох рядів панелей ПП-20. Замість третього ряду клемних панелей можна встановлювати ряд реле НМШ. Статив релейний закритий призначений для встановлення 204 кодових реле на 17 рядах рам і двох рядах панелей. Релейний статив призначений для установки 17 рядів штепсельних реле НМШ і трьох рядів панелей ПП-20. Замість третього ряду клемних панелей можна встановлювати ряд реле НМШ. Статив релейний закритий призначений для встановлення 204 кодових реле на 17 рядах рам і двох рядах панелей. На стативі встановлюють апаратуру станційної кодової централізації, диспетчерської централізації і диспетчерського контролю.

Слайд 7

Описание слайда:

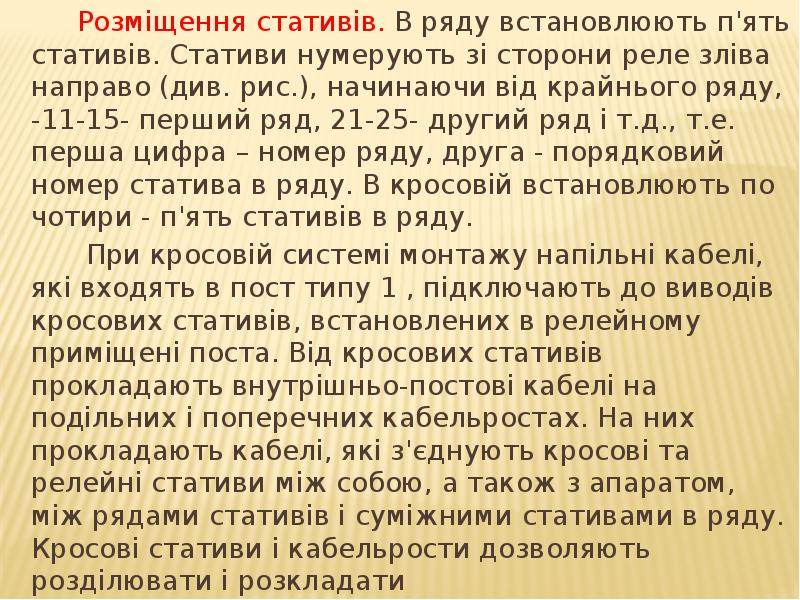

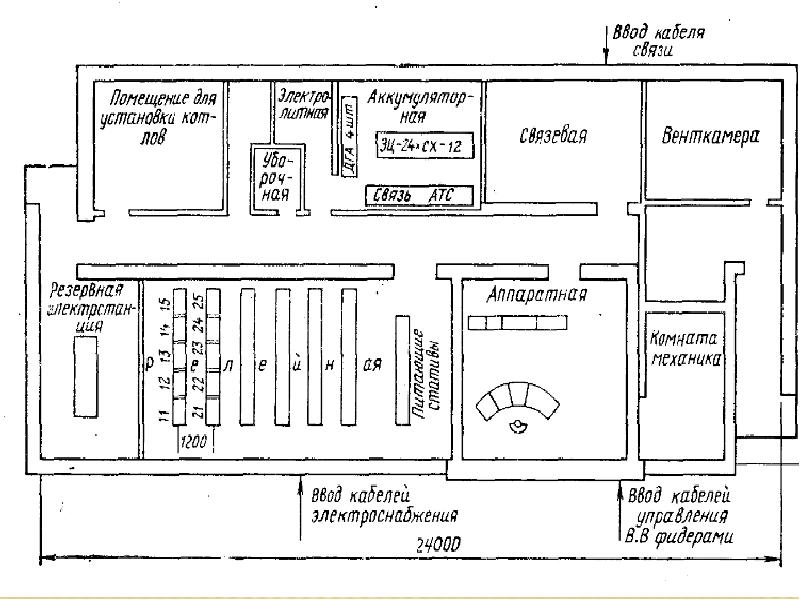

Розміщення стативів. В ряду встановлюють п'ять стативів. Стативи нумерують зі сторони реле зліва направо (див. рис.), начинаючи від крайнього ряду, -11-15- перший ряд, 21-25- другий ряд і т.д., т.е. перша цифра – номер ряду, друга - порядковий номер статива в ряду. В кросовій встановлюють по чотири - п'ять стативів в ряду. Розміщення стативів. В ряду встановлюють п'ять стативів. Стативи нумерують зі сторони реле зліва направо (див. рис.), начинаючи від крайнього ряду, -11-15- перший ряд, 21-25- другий ряд і т.д., т.е. перша цифра – номер ряду, друга - порядковий номер статива в ряду. В кросовій встановлюють по чотири - п'ять стативів в ряду. При кросовій системі монтажу напільні кабелі, які входять в пост типу 1 , підключають до виводів кросових стативів, встановлених в релейному приміщені поста. Від кросових стативів прокладають внутрішньо-постові кабелі на подільних і поперечних кабельростах. На них прокладають кабелі, які з'єднують кросові та релейні стативи між собою, а також з апаратом, між рядами стативів і суміжними стативами в ряду. Кросові стативи і кабельрости дозволяють розділювати і розкладати

Слайд 8

Описание слайда:

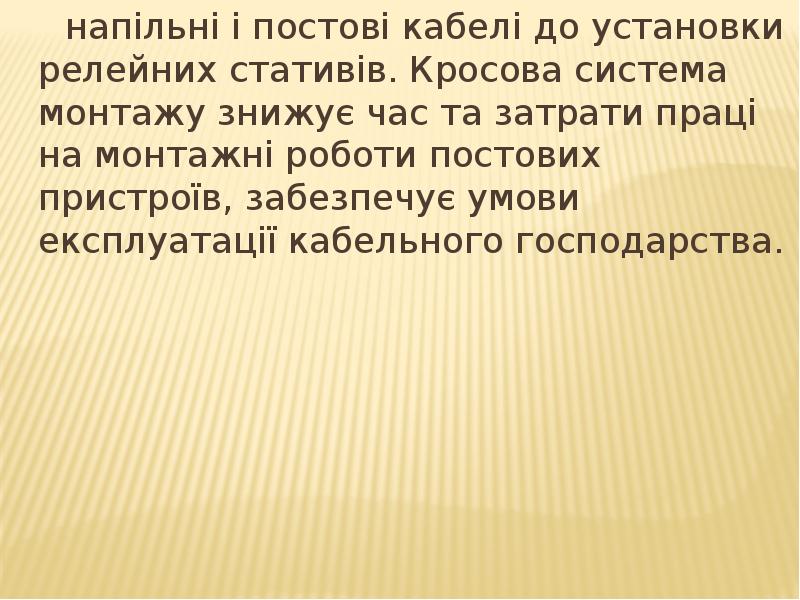

напільні і постові кабелі до установки релейних стативів. Кросова система монтажу знижує час та затрати праці на монтажні роботи постових пристроїв, забезпечує умови експлуатації кабельного господарства. напільні і постові кабелі до установки релейних стативів. Кросова система монтажу знижує час та затрати праці на монтажні роботи постових пристроїв, забезпечує умови експлуатації кабельного господарства.
