Слайд 1

Описание слайда:

Тема. Поверхности. Сечение поверхности плоскостью. Пересечение поверхностей

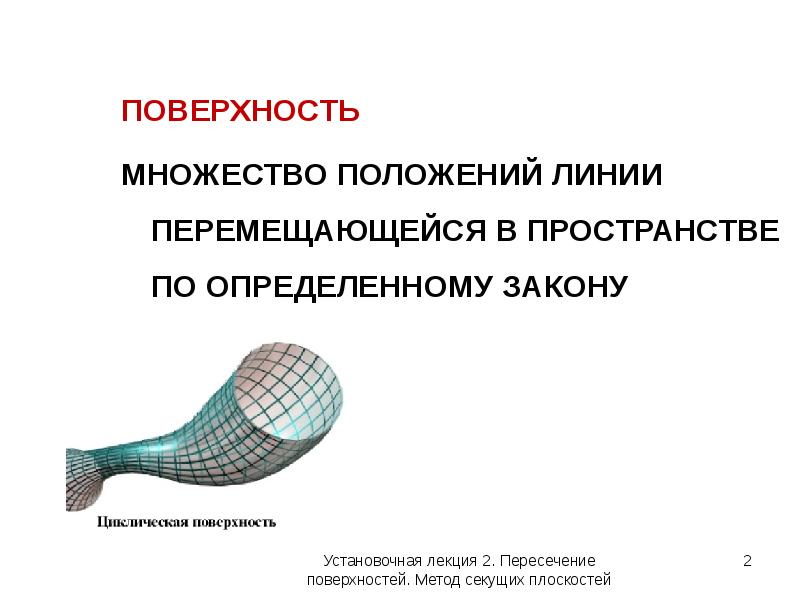

Слайд 2

Описание слайда:

ПОВЕРХНОСТЬ МНОЖЕСТВО ПОЛОЖЕНИЙ ЛИНИИ ПЕРЕМЕЩАЮЩЕЙСЯ В ПРОСТРАНСТВЕ ПО ОПРЕДЕЛЕННОМУ ЗАКОНУ

Слайд 3

Описание слайда:

Гранные поверхности Призма - образуется при движении прямолинейной образующей по ломаной направляющей. L – образующая, m – направляющая Призма прямая, если образующие перпендикулярны основанию. Призма правильная , если в основании правильный многоугольник

Слайд 4

Описание слайда:

Гранные поверхности Пирамида – образуется при движении прямолинейной образующей по ломаной направляющей. L – образующая, m - направляющая Все образующие имеют общую точку (S), которая называется – вершиной пирамиды. Пирамида прямая, если высота перпендикулярна основанию Пирамида правильная, если в основании правильный многоугольник

Слайд 5

Описание слайда:

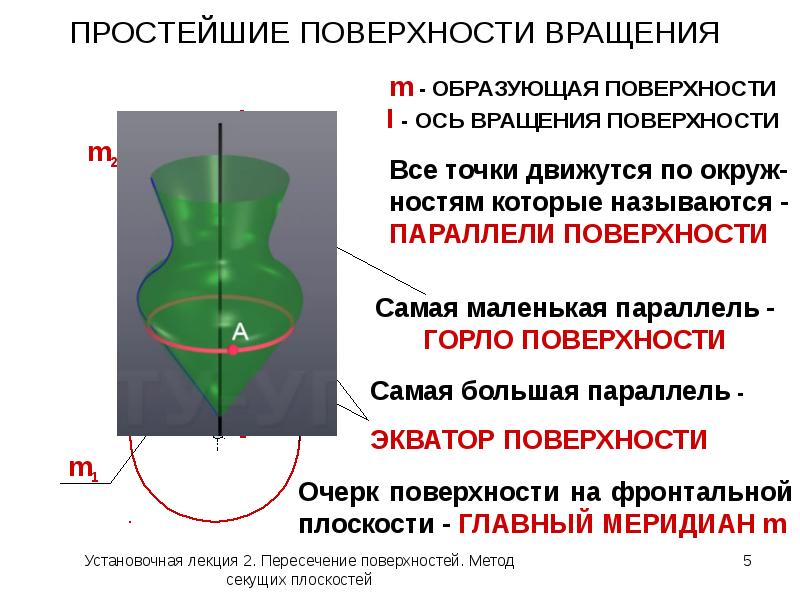

ПРОСТЕЙШИЕ ПОВЕРХНОСТИ ВРАЩЕНИЯ

Слайд 6

Описание слайда:

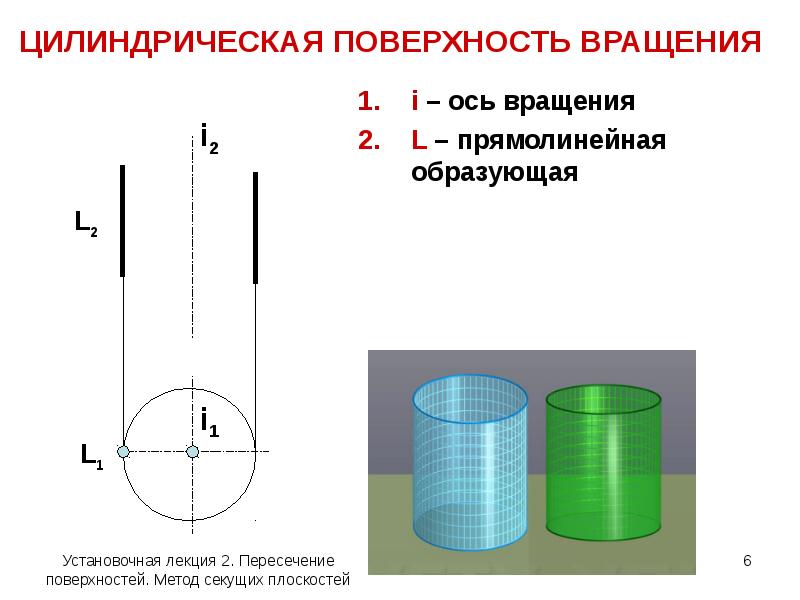

ЦИЛИНДРИЧЕСКАЯ ПОВЕРХНОСТЬ ВРАЩЕНИЯ i – ось вращения L – прямолинейная образующая

Слайд 7

Описание слайда:

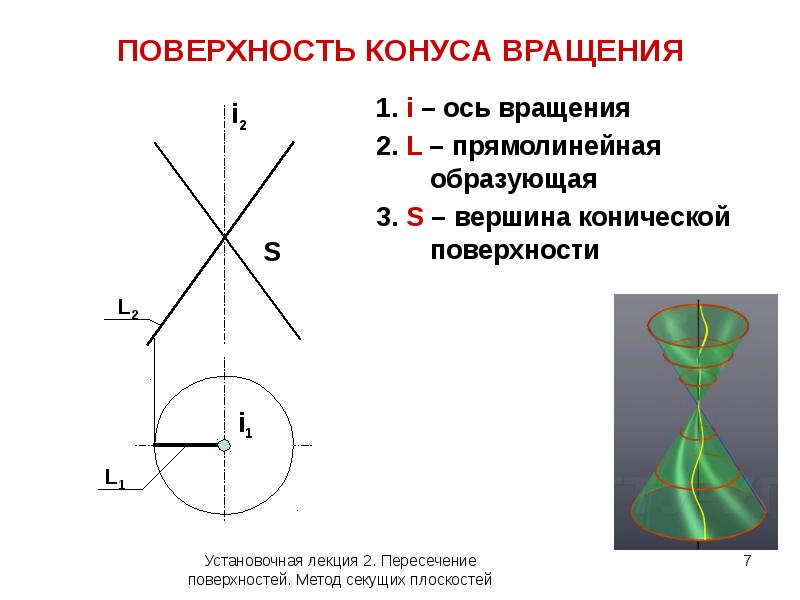

ПОВЕРХНОСТЬ КОНУСА ВРАЩЕНИЯ 1. i – ось вращения 2. L – прямолинейная образующая 3. S – вершина конической поверхности

Слайд 8

Описание слайда:

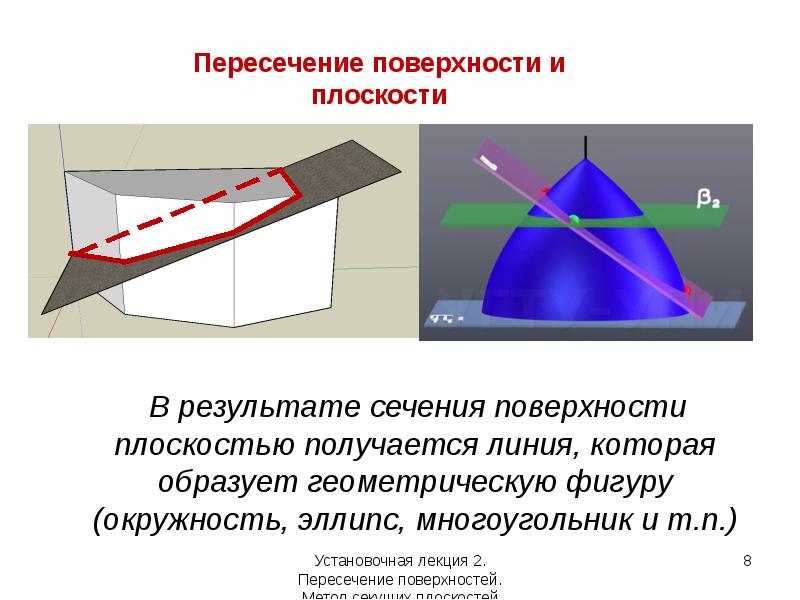

В результате сечения поверхности плоскостью получается линия, которая образует геометрическую фигуру (окружность, эллипс, многоугольник и т.п.) В результате сечения поверхности плоскостью получается линия, которая образует геометрическую фигуру (окружность, эллипс, многоугольник и т.п.)

Слайд 9

Описание слайда:

СЕЧЕНИЕ ГРАННЫХ ПОВЕРХНОСТЕЙ Сечение гранной поверхности – многоугольник, который строится по точкам пересечения секущей плоскости и ребер многогранника

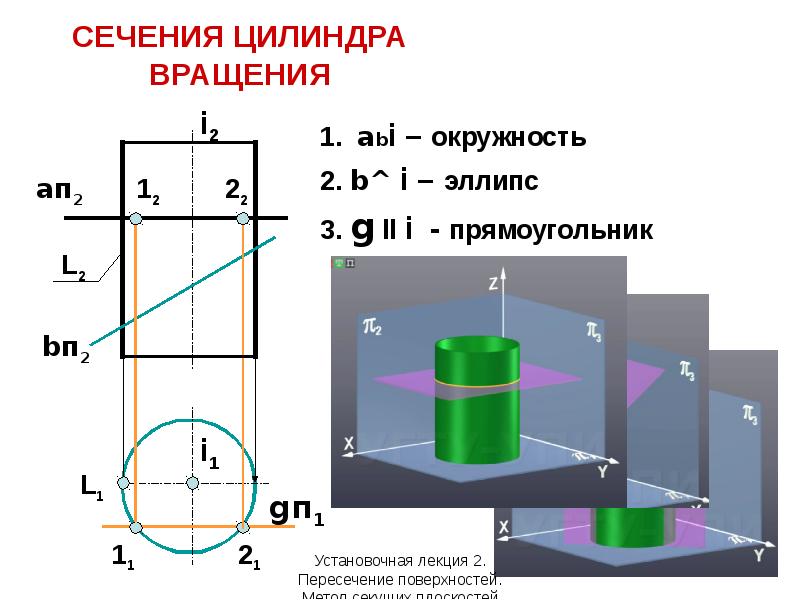

Слайд 10

Описание слайда:

СЕЧЕНИЯ ЦИЛИНДРА ВРАЩЕНИЯ 1. abi – окружность 2. b^ i – эллипс 3. g ll i - прямоугольник

Слайд 11

Описание слайда:

СЕЧЕНИЯ ЦИЛИНДРА ВРАЩЕНИЯ Сечение цилиндра эллипс b^ i

Слайд 12

Описание слайда:

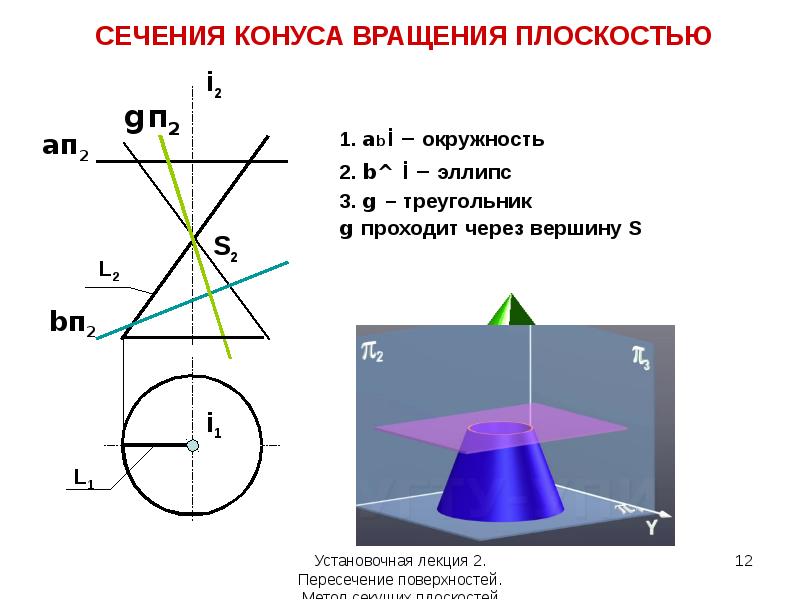

СЕЧЕНИЯ КОНУСА ВРАЩЕНИЯ ПЛОСКОСТЬЮ 1. abi – окружность 2. b^ i – эллипс 3. g – треугольник g проходит через вершину S

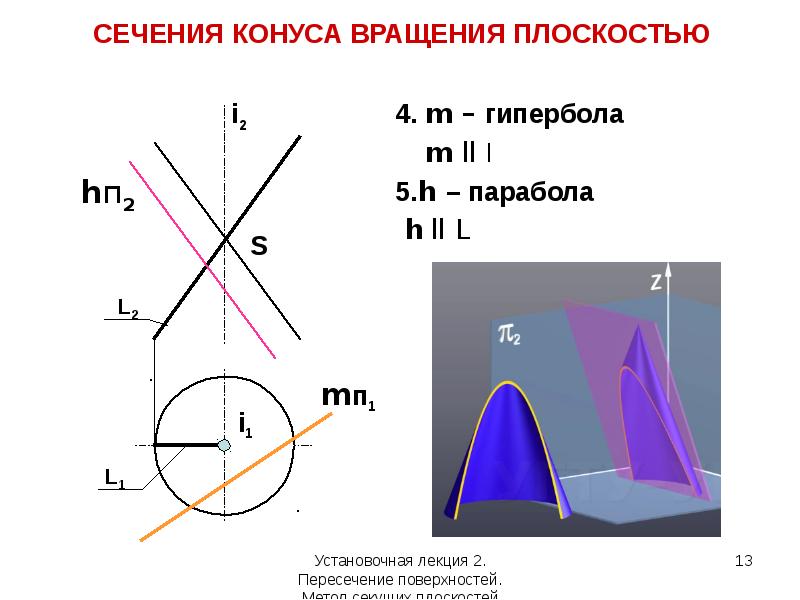

Слайд 13

Описание слайда:

СЕЧЕНИЯ КОНУСА ВРАЩЕНИЯ ПЛОСКОСТЬЮ 4. m – гипербола m ll I 5.h – парабола h ll L

Слайд 14

Описание слайда:

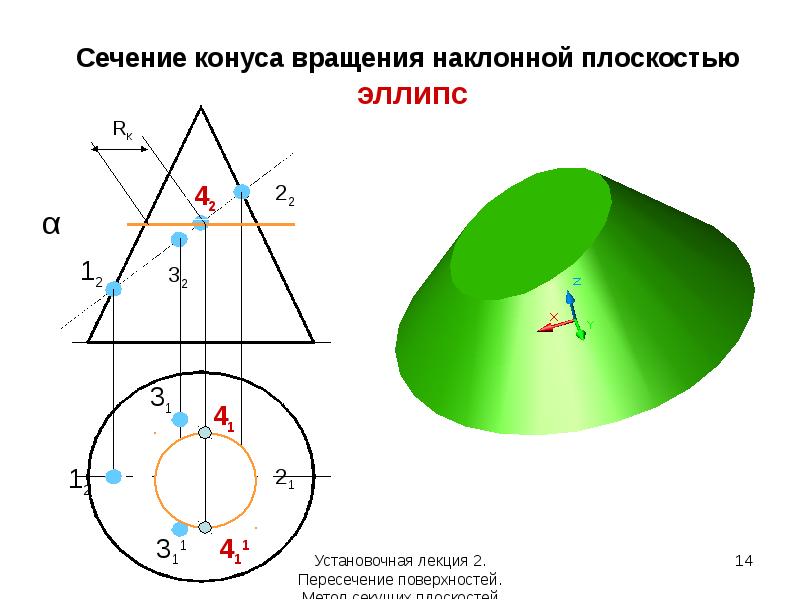

Сечение конуса вращения наклонной плоскостью эллипс

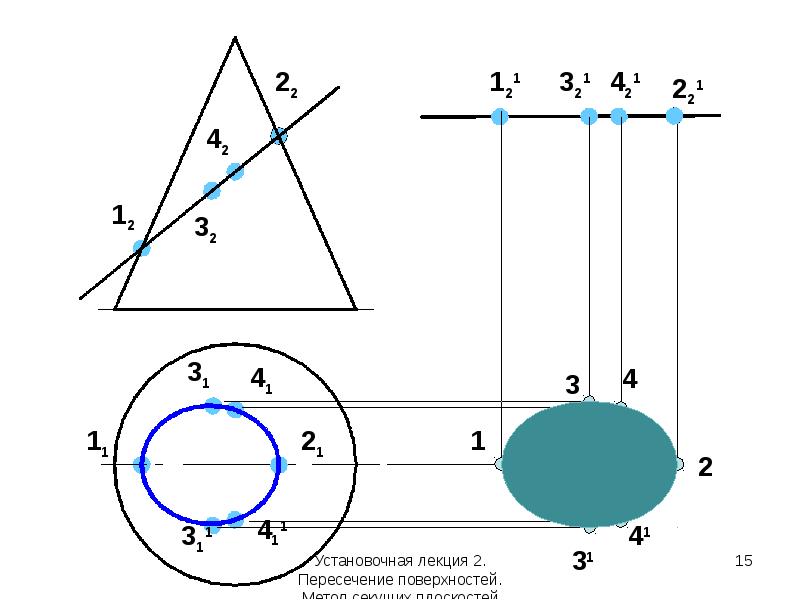

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

СЕЧЕНИЕ СФЕРЫ Сечение сферы плоскостью – всегда окружность, которая может проецироваться как: - прямая линия - окружность - эллипс

Слайд 17

Описание слайда:

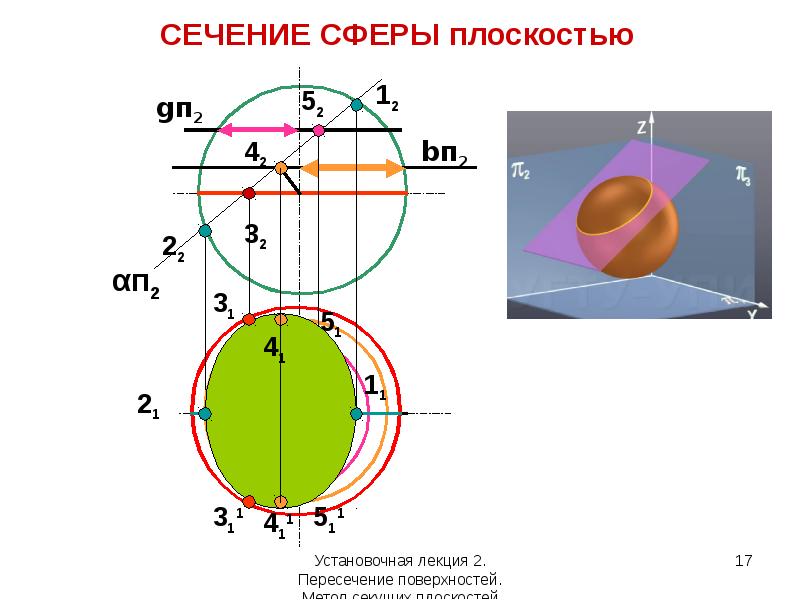

СЕЧЕНИЕ СФЕРЫ плоскостью

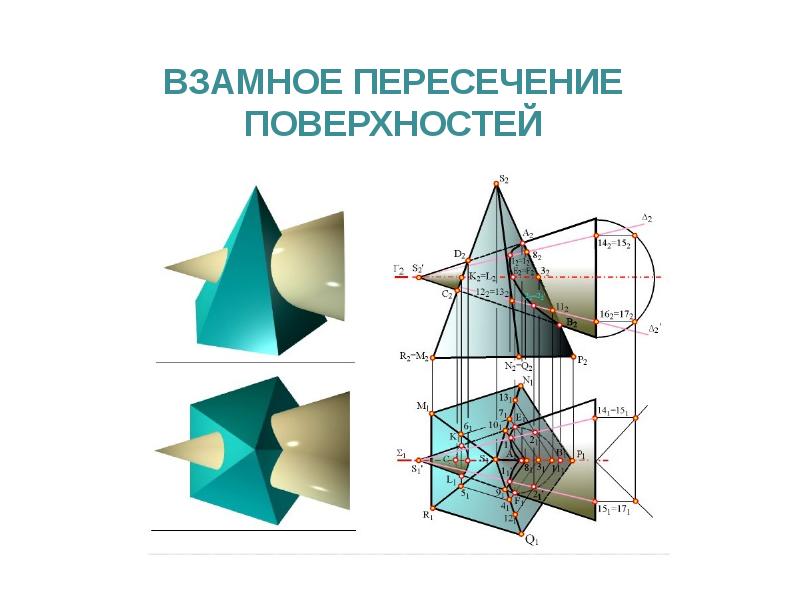

Слайд 18

Описание слайда:

ВЗАМНОЕ ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ

Слайд 19

Описание слайда:

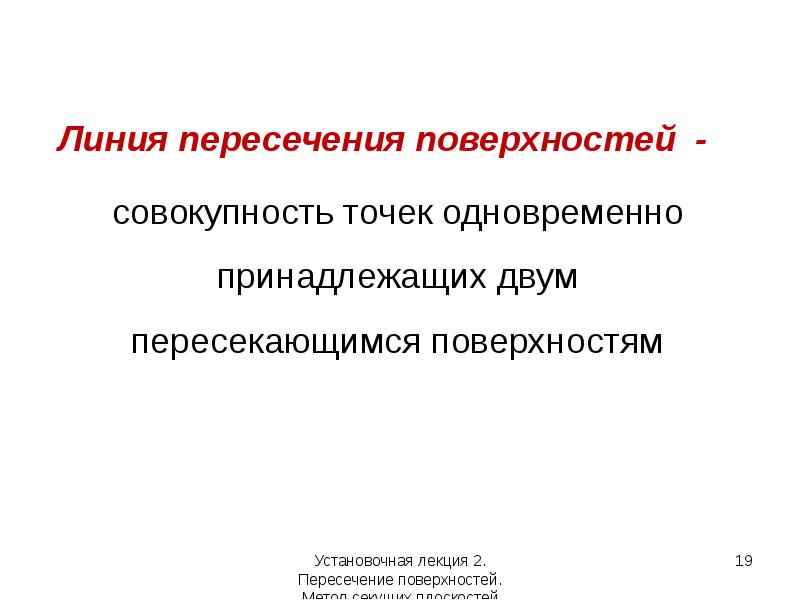

Линия пересечения поверхностей - Линия пересечения поверхностей - совокупность точек одновременно принадлежащих двум пересекающимся поверхностям

Слайд 20

Описание слайда:

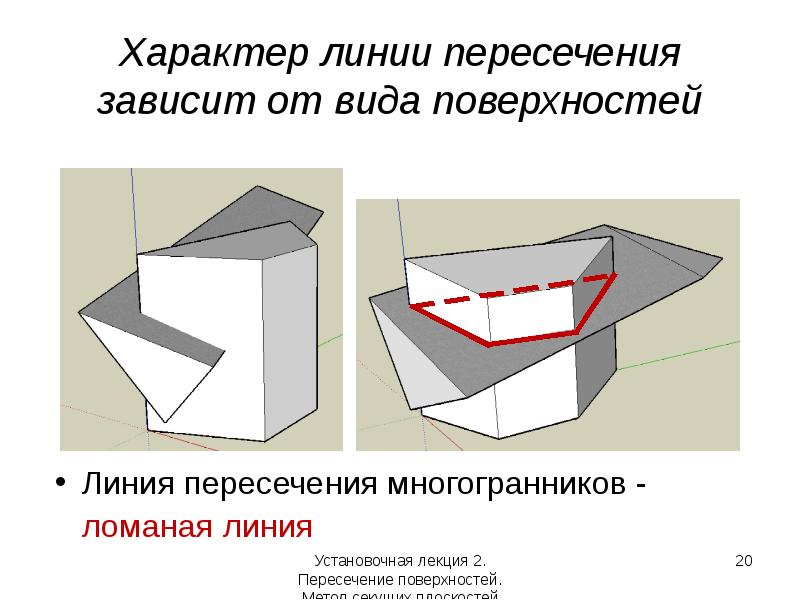

Характер линии пересечения зависит от вида поверхностей Линия пересечения многогранников - ломаная линия

Слайд 21

Описание слайда:

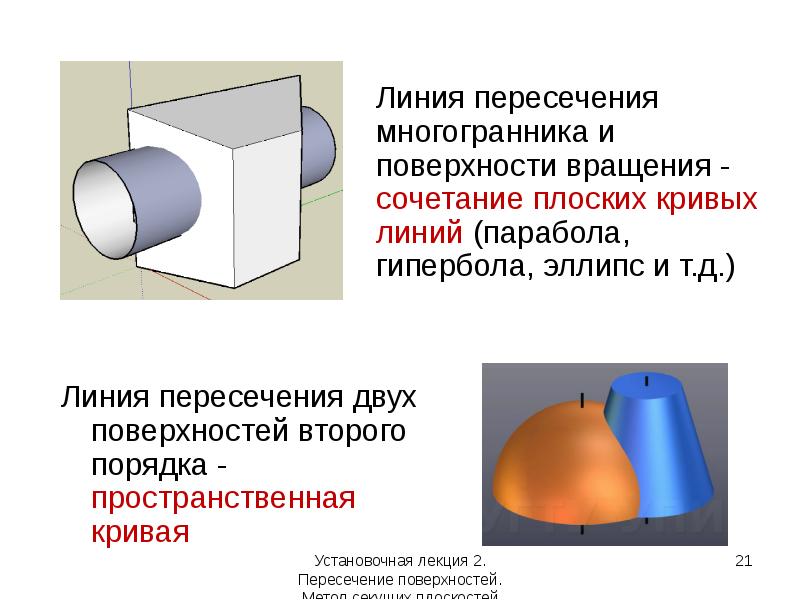

Линия пересечения двух поверхностей второго порядка - пространственная кривая

Слайд 22

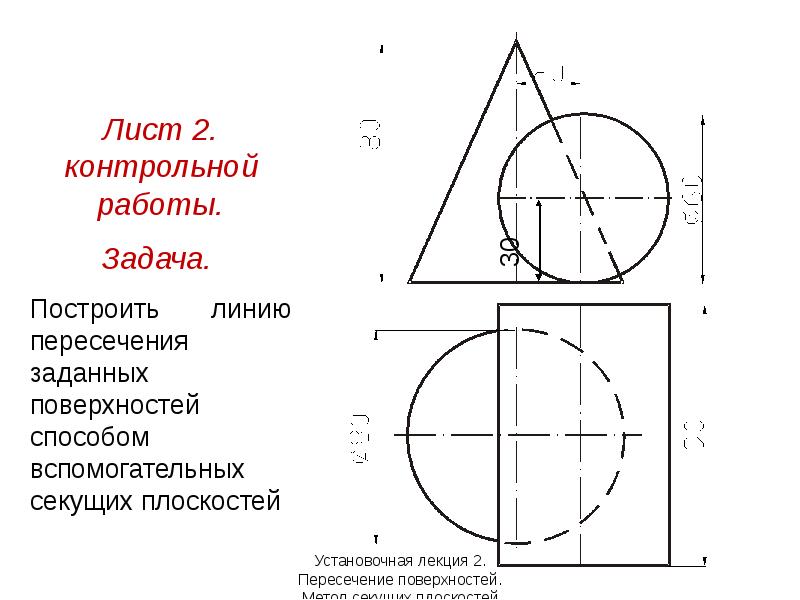

Описание слайда:

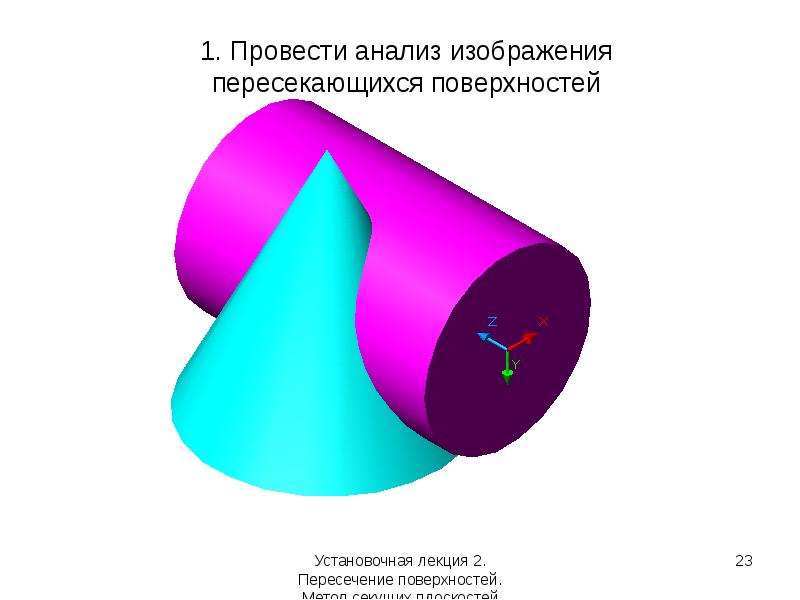

Слайд 23

Описание слайда:

Слайд 24

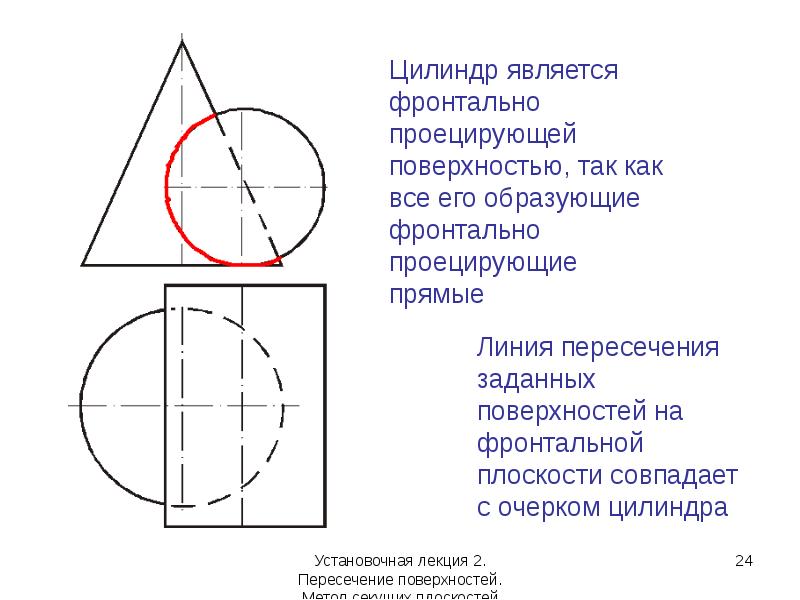

Описание слайда:

Слайд 25

Описание слайда:

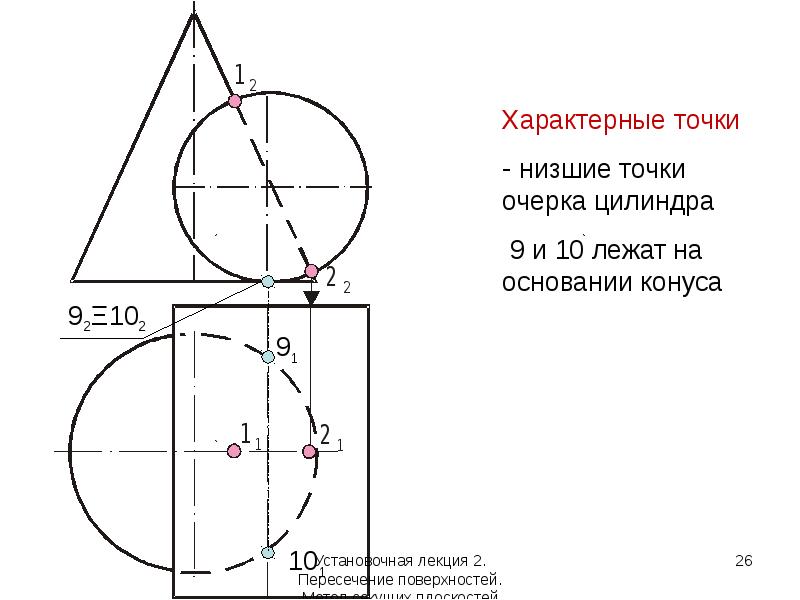

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Характерные точки Характерные точки - крайние левые точки очерка цилиндра (точки 5 и 6), находятся с помощью вспомогательной плоскости π2

Слайд 28

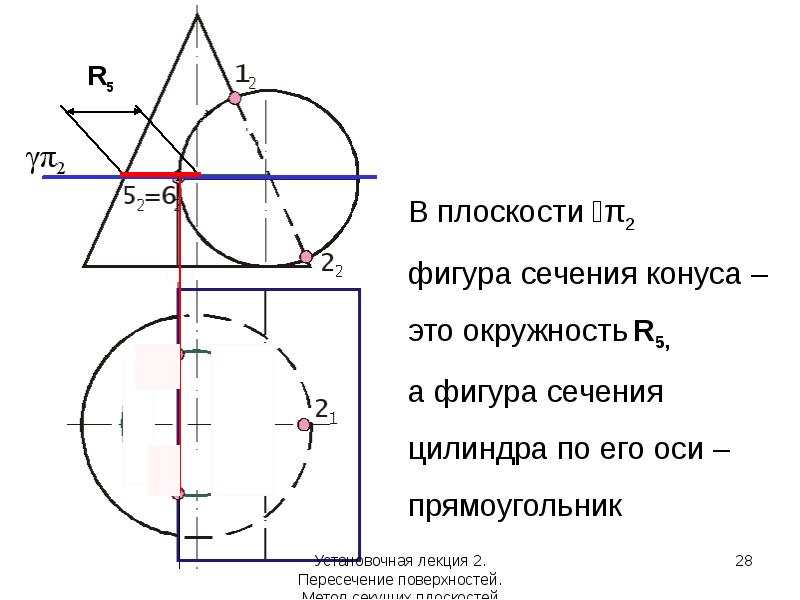

Описание слайда:

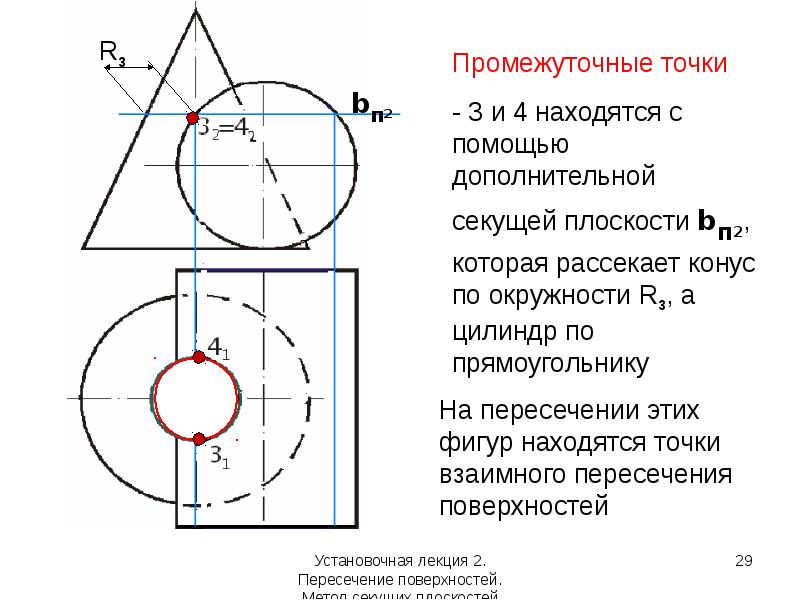

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

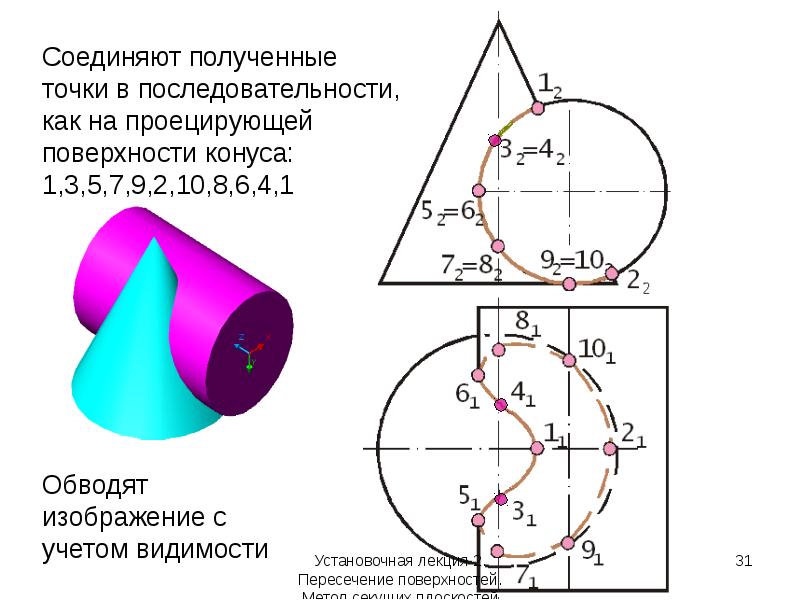

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

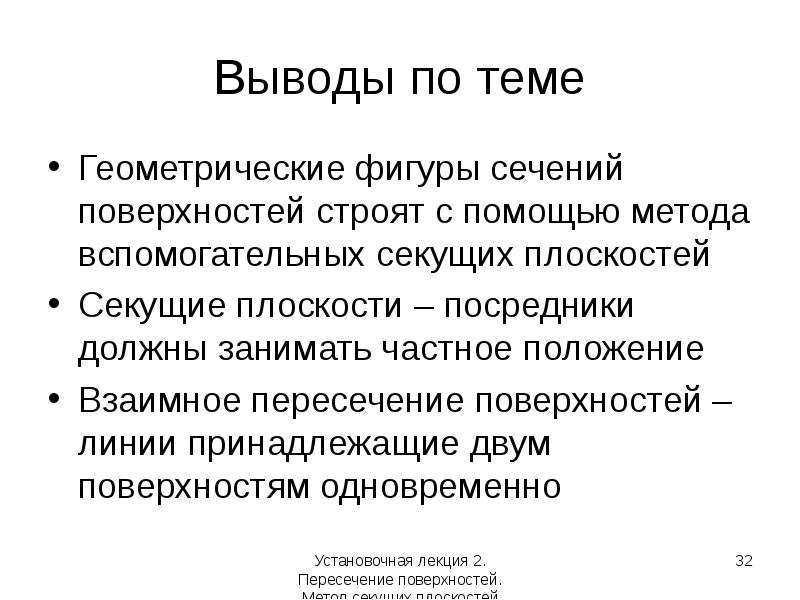

Выводы по теме Геометрические фигуры сечений поверхностей строят с помощью метода вспомогательных секущих плоскостей Секущие плоскости – посредники должны занимать частное положение Взаимное пересечение поверхностей – линии принадлежащие двум поверхностям одновременно

Слайд 33

Описание слайда:

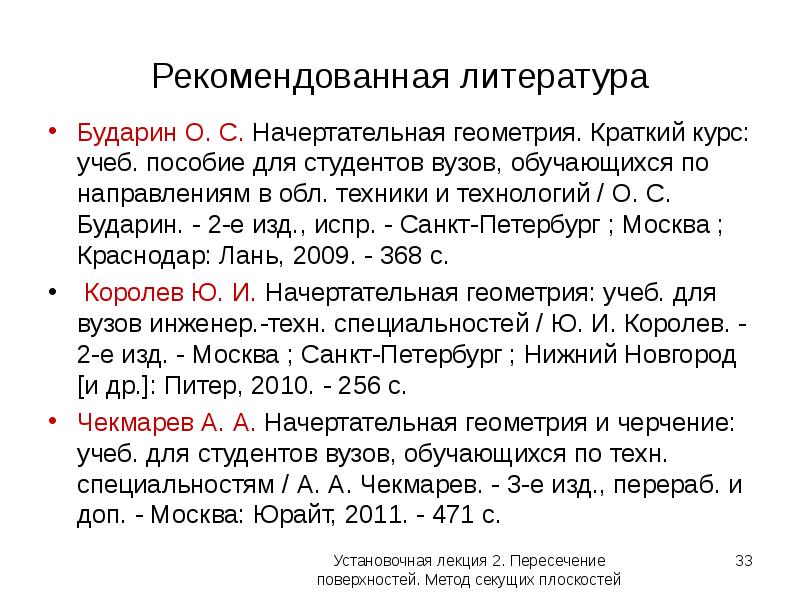

Рекомендованная литература Бударин О. С. Начертательная геометрия. Краткий курс: учеб. пособие для студентов вузов, обучающихся по направлениям в обл. техники и технологий / О. С. Бударин. - 2-е изд., испр. - Санкт-Петербург ; Москва ; Краснодар: Лань, 2009. - 368 с. Королев Ю. И. Начертательная геометрия: учеб. для вузов инженер.-техн. специальностей / Ю. И. Королев. - 2-е изд. - Москва ; Санкт-Петербург ; Нижний Новгород [и др.]: Питер, 2010. - 256 с. Чекмарев А. А. Начертательная геометрия и черчение: учеб. для студентов вузов, обучающихся по техн. специальностям / А. А. Чекмарев. - 3-е изд., перераб. и доп. - Москва: Юрайт, 2011. - 471 с.
