Правила вычерчивания и расчета монтажной схемы систем вентиляции

Нажмите для полного просмотра!

Правила вычерчивания и расчета монтажной схемы систем вентиляции, слайд №2

Правила вычерчивания и расчета монтажной схемы систем вентиляции, слайд №3

Правила вычерчивания и расчета монтажной схемы систем вентиляции, слайд №4

Правила вычерчивания и расчета монтажной схемы систем вентиляции, слайд №5

Правила вычерчивания и расчета монтажной схемы систем вентиляции, слайд №6

Правила вычерчивания и расчета монтажной схемы систем вентиляции, слайд №7

Правила вычерчивания и расчета монтажной схемы систем вентиляции, слайд №8

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Правила вычерчивания и расчета монтажной схемы систем вентиляции. Доклад-сообщение содержит 8 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

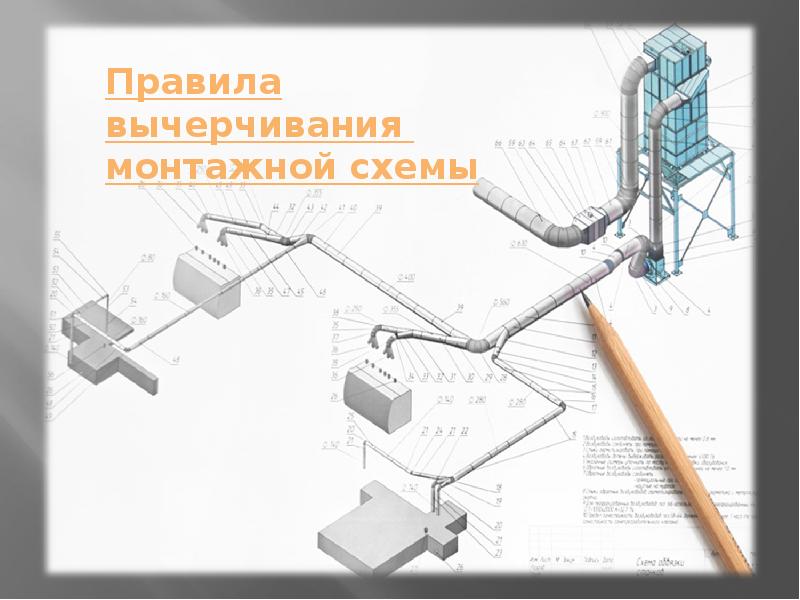

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

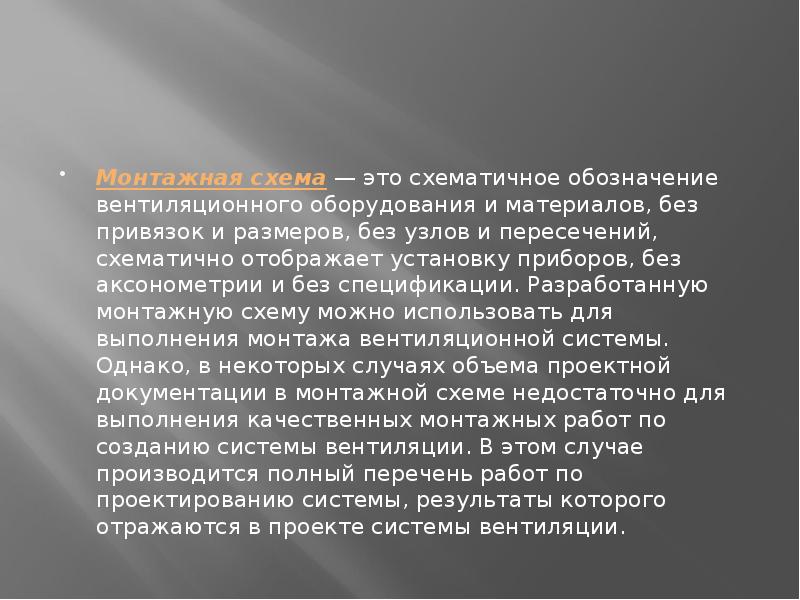

Монтажная схема — это схематичное обозначение вентиляционного оборудования и материалов, без привязок и размеров, без узлов и пересечений, схематично отображает установку приборов, без аксонометрии и без спецификации. Разработанную монтажную схему можно использовать для выполнения монтажа вентиляционной системы. Однако, в некоторых случаях объема проектной документации в монтажной схеме недостаточно для выполнения качественных монтажных работ по созданию системы вентиляции. В этом случае производится полный перечень работ по проектированию системы, результаты которого отражаются в проекте системы вентиляции.

Слайд 4

Описание слайда:

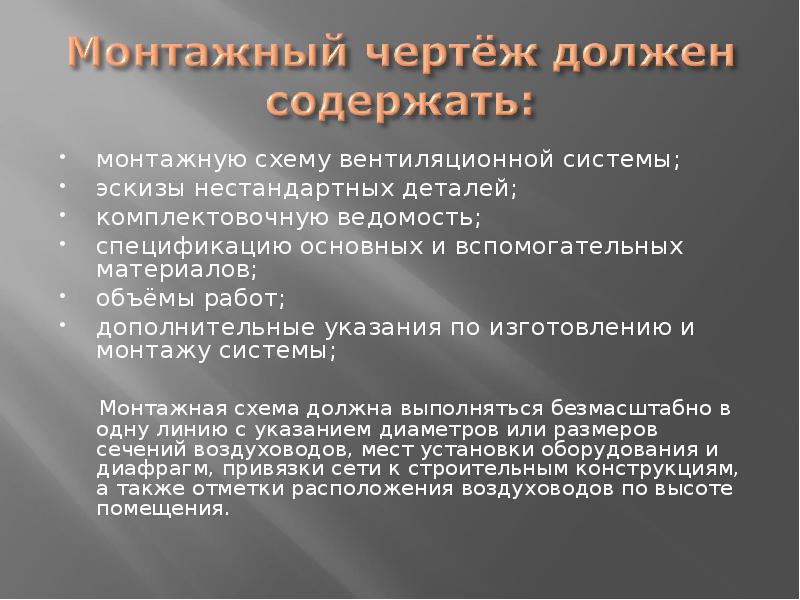

монтажную схему вентиляционной системы; монтажную схему вентиляционной системы; эскизы нестандартных деталей; комплектовочную ведомость; спецификацию основных и вспомогательных материалов; объёмы работ; дополнительные указания по изготовлению и монтажу системы; Монтажная схема должна выполняться безмасштабно в одну линию с указанием диаметров или размеров сечений воздуховодов, мест установки оборудования и диафрагм, привязки сети к строительным конструкциям, а также отметки расположения воздуховодов по высоте помещения.

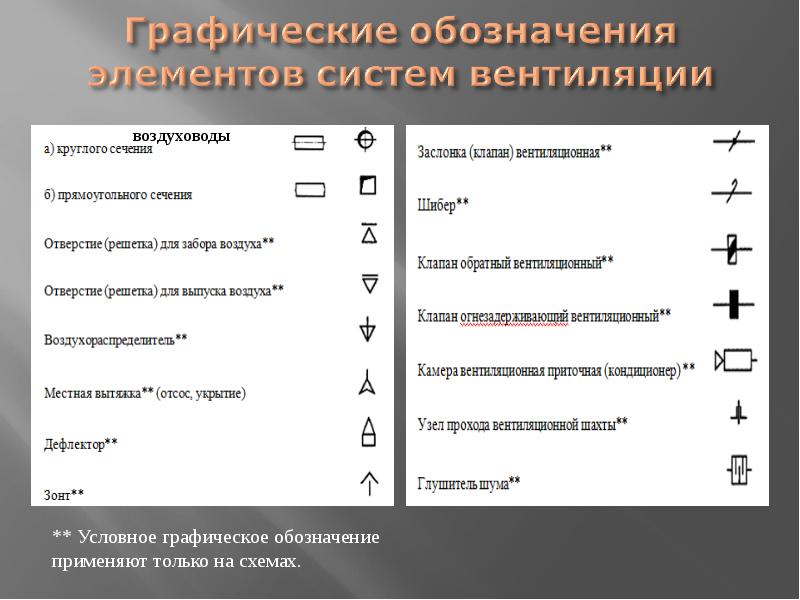

Слайд 5

Описание слайда:

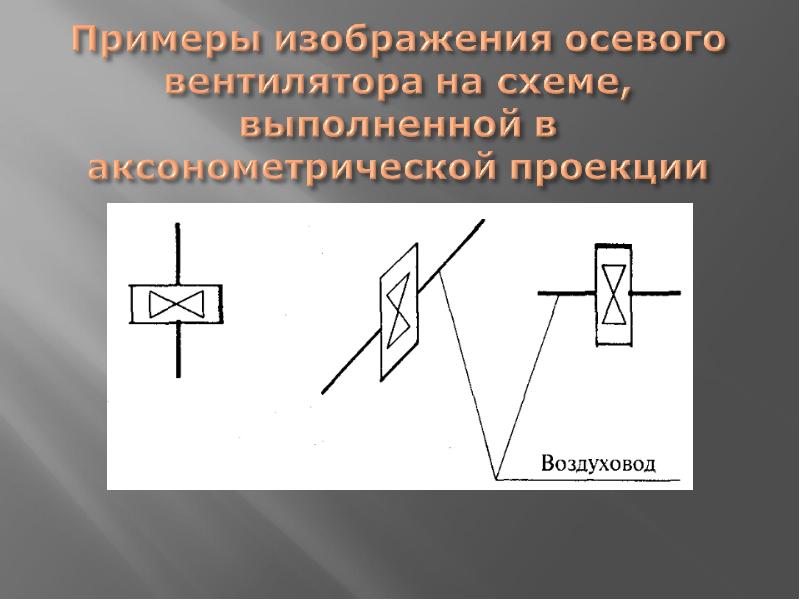

Слайд 6

Описание слайда:

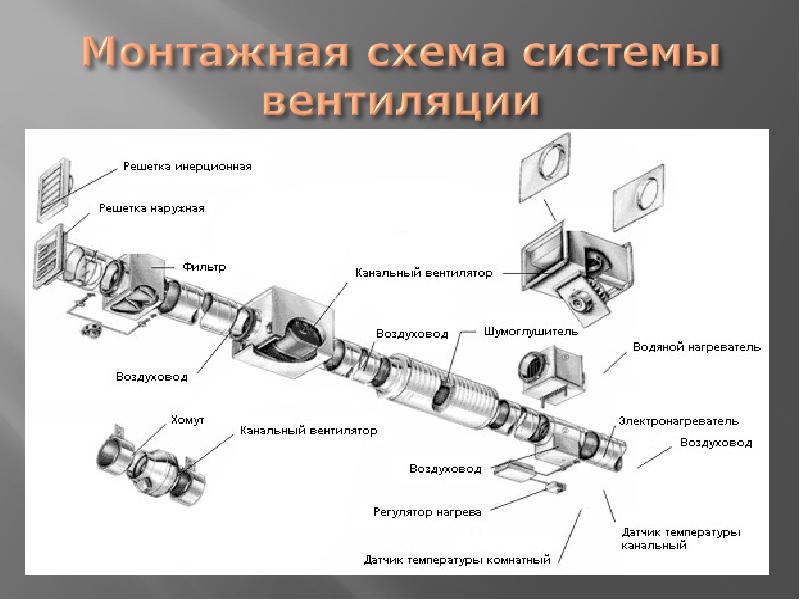

Слайд 7

Описание слайда:

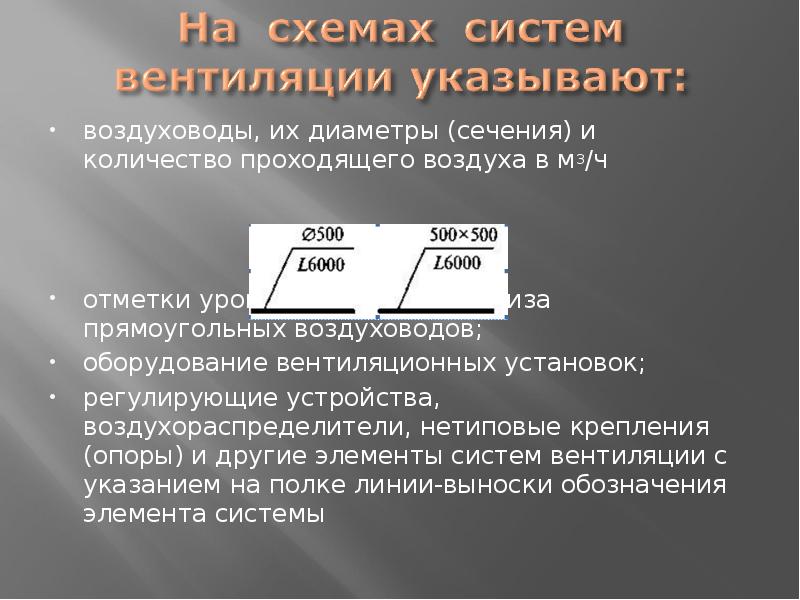

воздуховоды, их диаметры (сечения) и количество проходящего воздуха в м3/ч воздуховоды, их диаметры (сечения) и количество проходящего воздуха в м3/ч отметки уровня оси круглых и низа прямоугольных воздуховодов; оборудование вентиляционных установок; регулирующие устройства, воздухораспределители, нетиповые крепления (опоры) и другие элементы систем вентиляции с указанием на полке линии-выноски обозначения элемента системы
