Вы можете ознакомиться и скачать презентацию на тему Правила выполнения рабочей документации автоматизации технологических процессов. Доклад-сообщение содержит 54 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

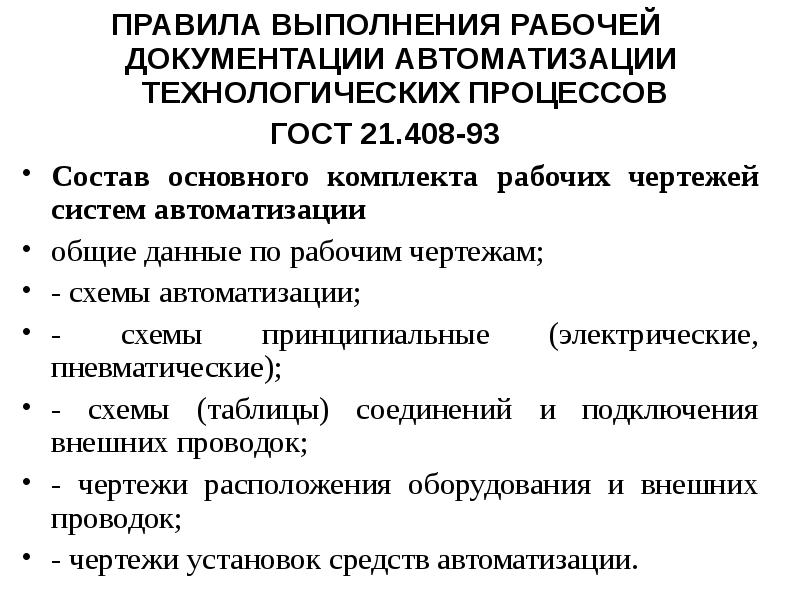

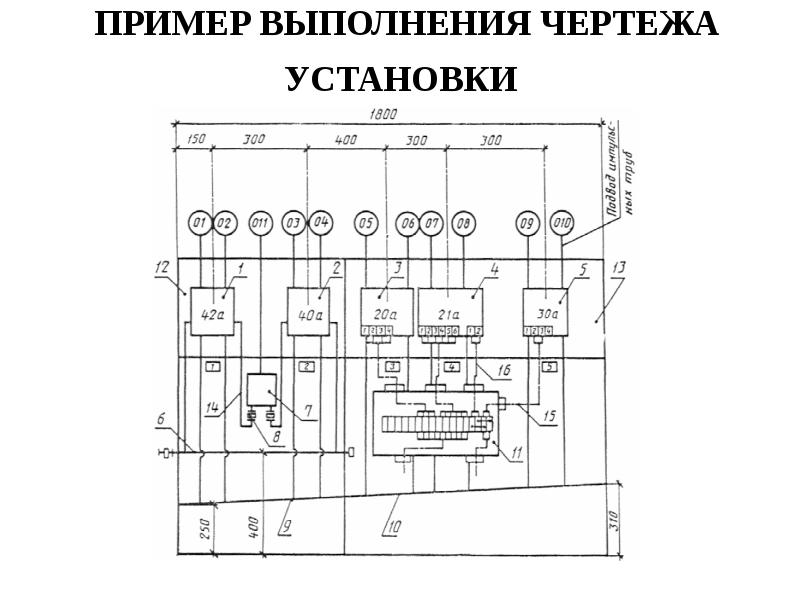

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ ГОСТ 21.408-93 Состав основного комплекта рабочих чертежей систем автоматизации общие данные по рабочим чертежам; - схемы автоматизации; - схемы принципиальные (электрические, пневматические); - схемы (таблицы) соединений и подключения внешних проводок; - чертежи расположения оборудования и внешних проводок; - чертежи установок средств автоматизации.

Слайд 2

Описание слайда:

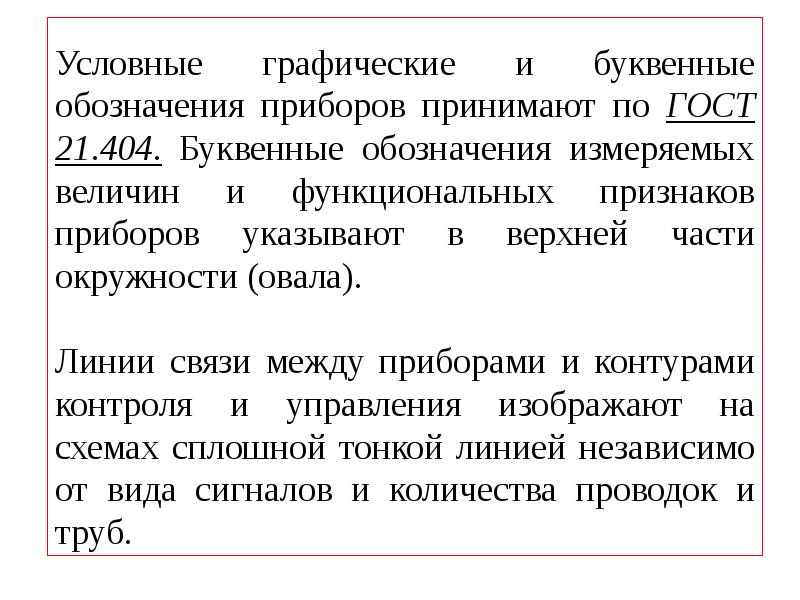

Слайд 3

Описание слайда:

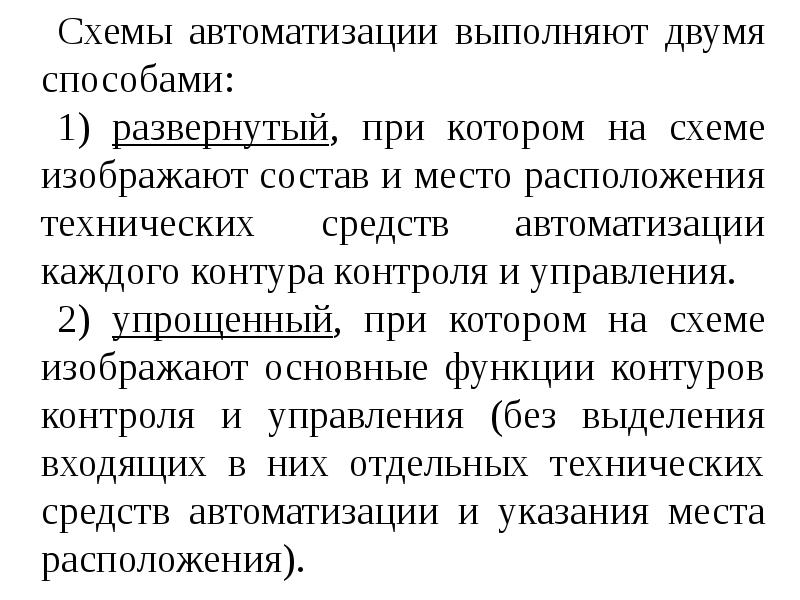

Слайд 4

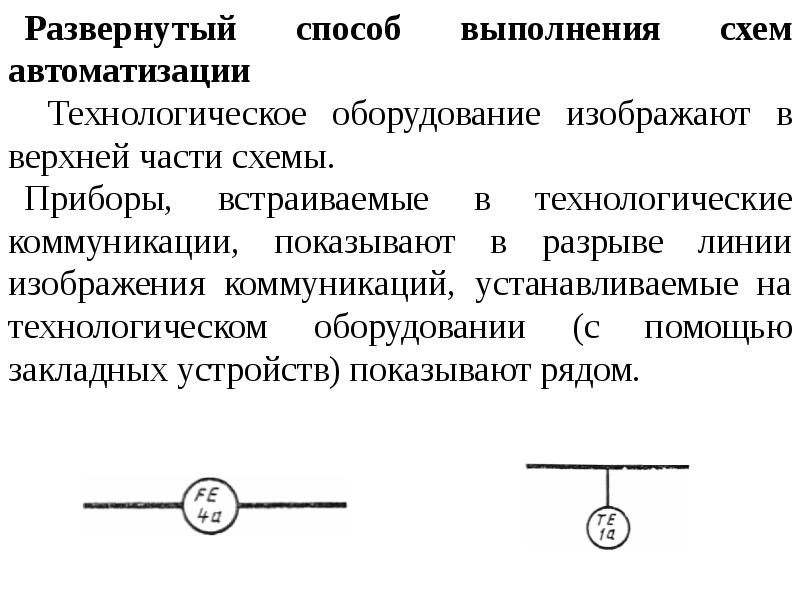

Описание слайда:

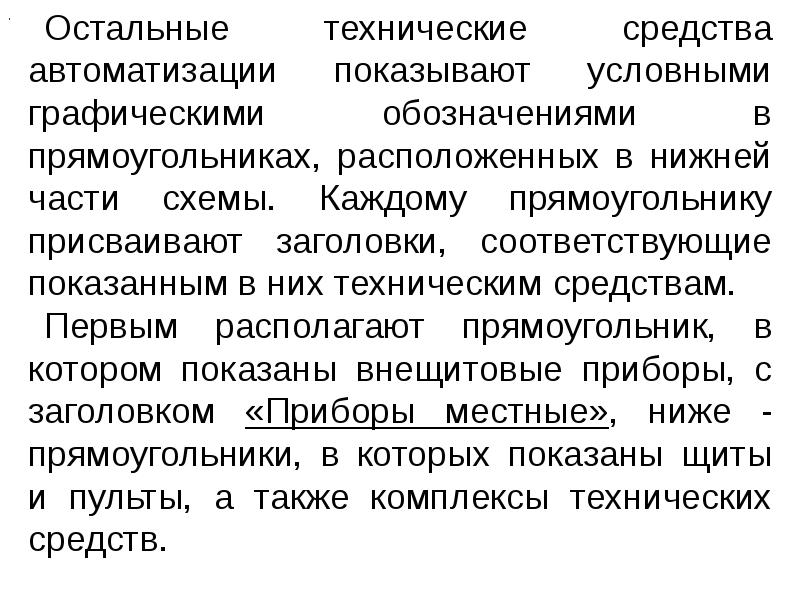

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

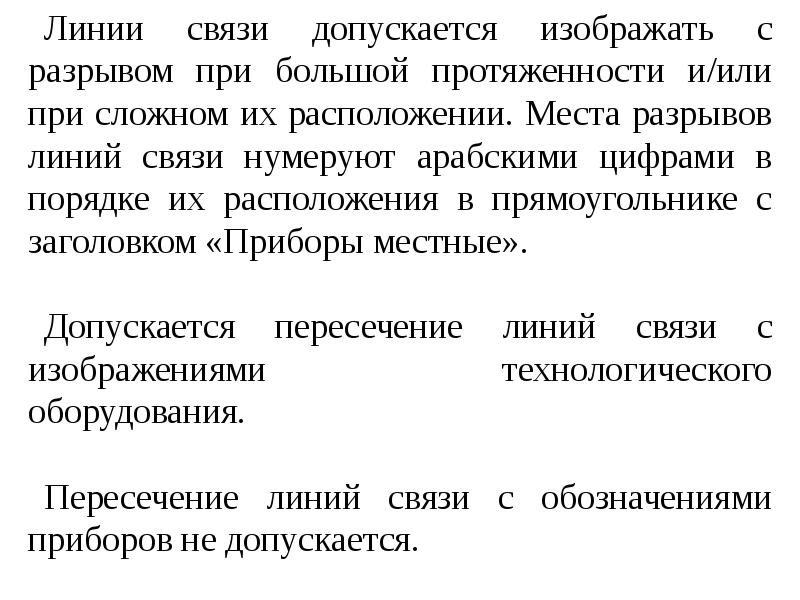

Описание слайда:

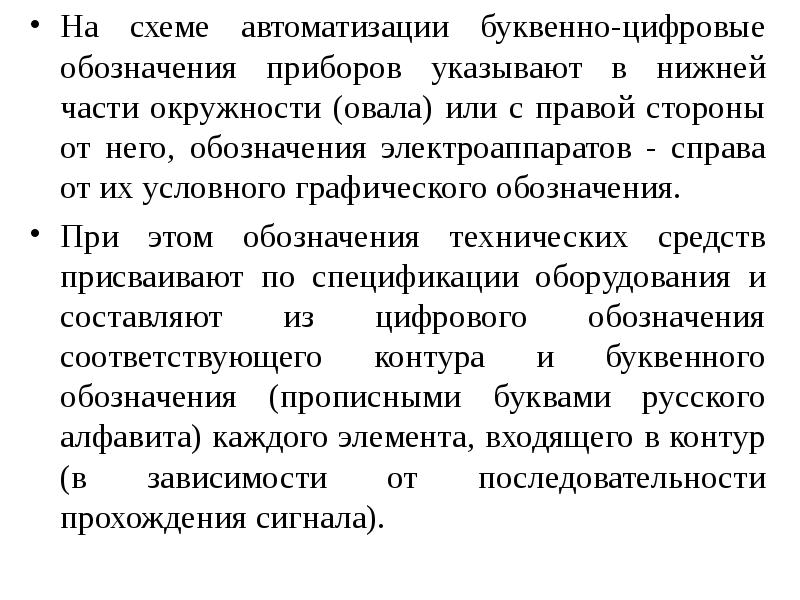

На схеме автоматизации буквенно-цифровые обозначения приборов указывают в нижней части окружности (овала) или с правой стороны от него, обозначения электроаппаратов - справа от их условного графического обозначения. На схеме автоматизации буквенно-цифровые обозначения приборов указывают в нижней части окружности (овала) или с правой стороны от него, обозначения электроаппаратов - справа от их условного графического обозначения. При этом обозначения технических средств присваивают по спецификации оборудования и составляют из цифрового обозначения соответствующего контура и буквенного обозначения (прописными буквами русского алфавита) каждого элемента, входящего в контур (в зависимости от последовательности прохождения сигнала).

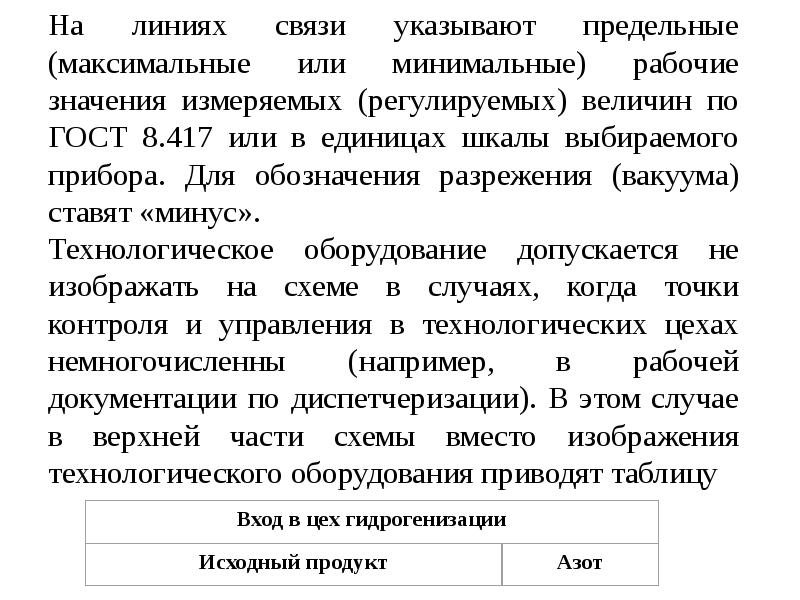

Слайд 8

Описание слайда:

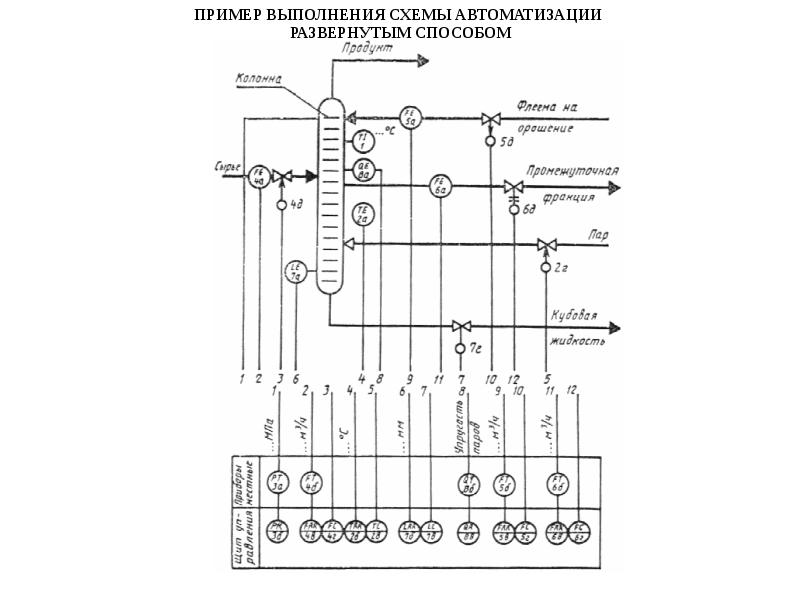

Слайд 9

Описание слайда:

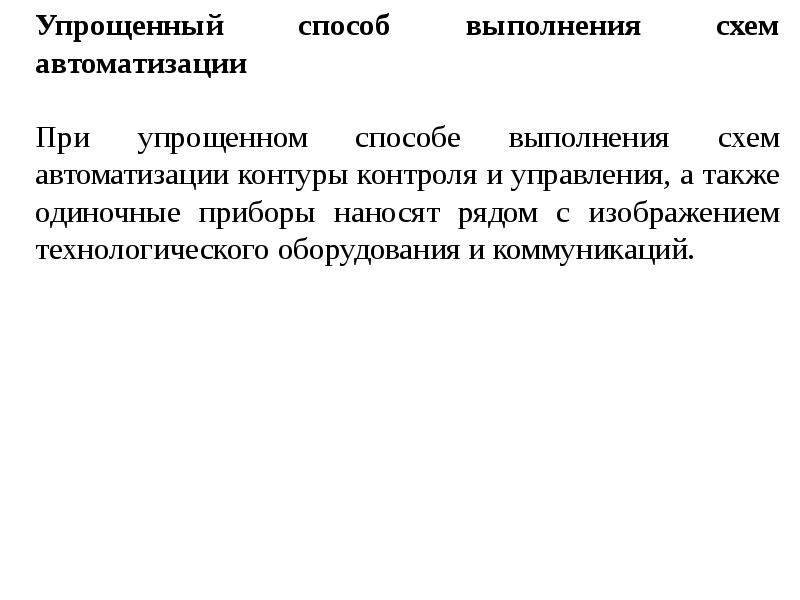

Слайд 10

Описание слайда:

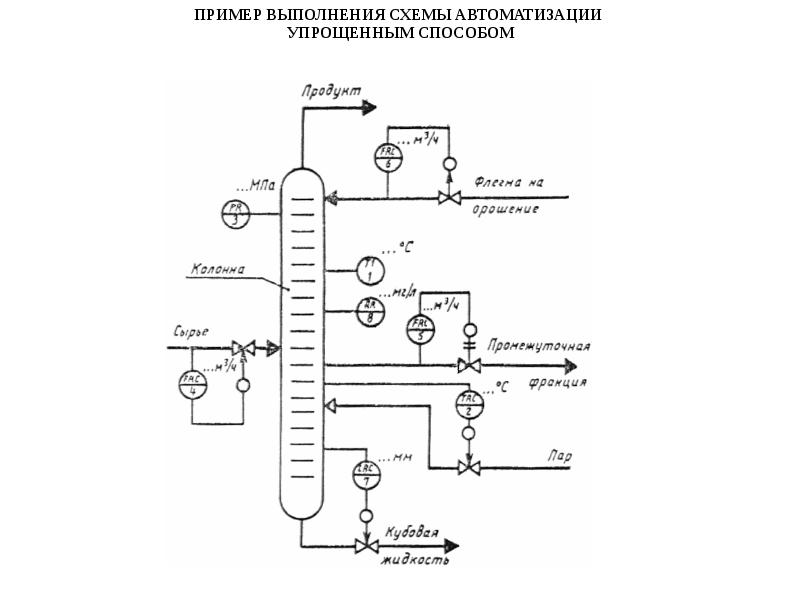

Слайд 11

Описание слайда:

Слайд 12

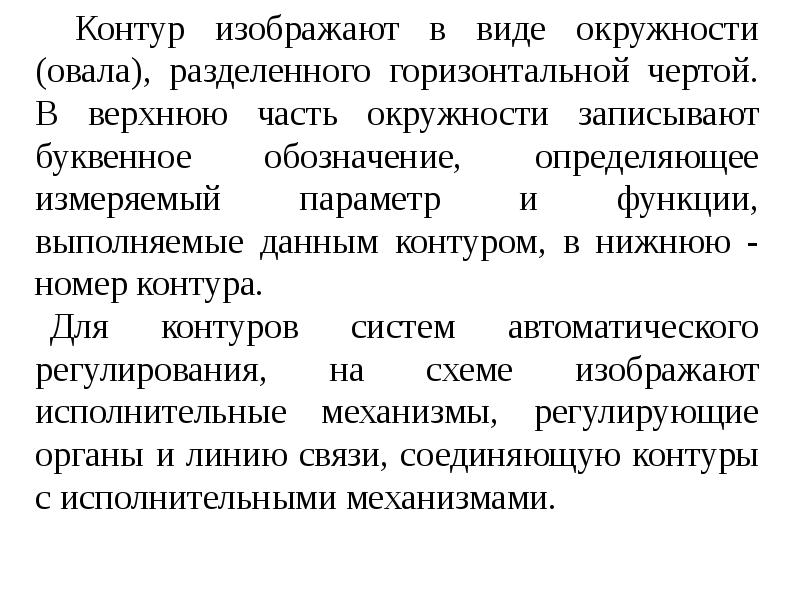

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

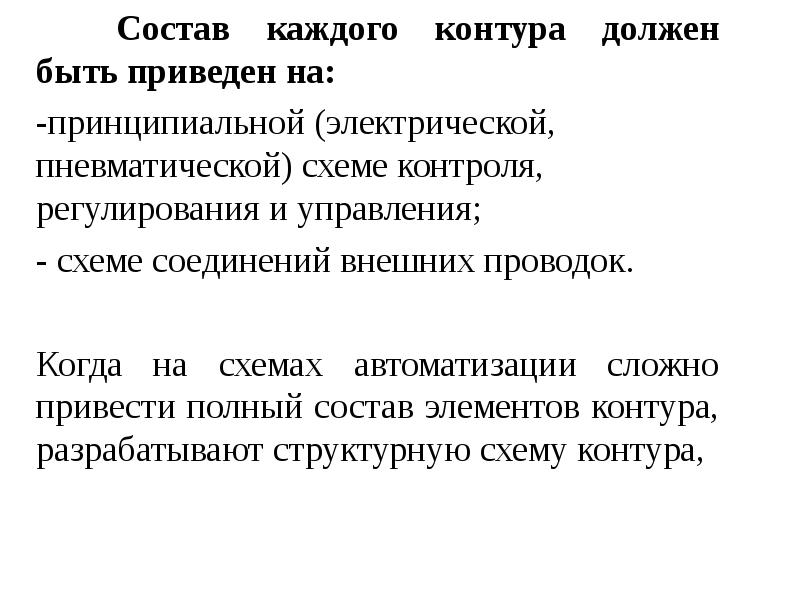

Состав каждого контура должен быть приведен на: Состав каждого контура должен быть приведен на: -принципиальной (электрической, пневматической) схеме контроля, регулирования и управления; - схеме соединений внешних проводок. Когда на схемах автоматизации сложно привести полный состав элементов контура, разрабатывают структурную схему контура,

Слайд 15

Описание слайда:

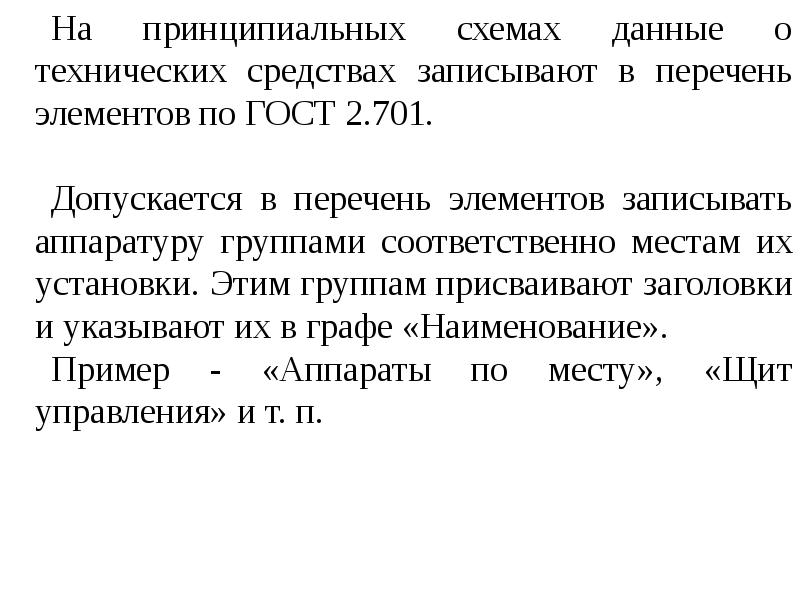

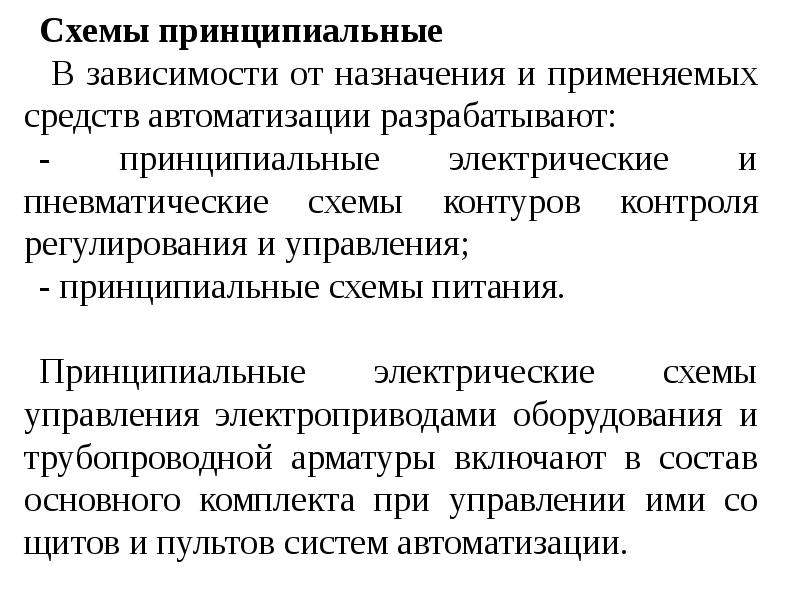

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

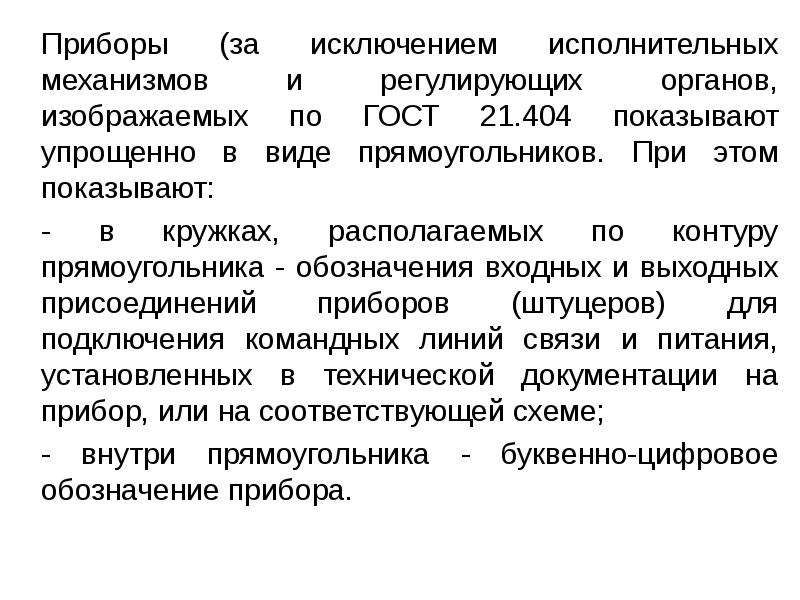

Приборы (за исключением исполнительных механизмов и регулирующих органов, изображаемых по ГОСТ 21.404 показывают упрощенно в виде прямоугольников. При этом показывают: Приборы (за исключением исполнительных механизмов и регулирующих органов, изображаемых по ГОСТ 21.404 показывают упрощенно в виде прямоугольников. При этом показывают: - в кружках, располагаемых по контуру прямоугольника - обозначения входных и выходных присоединений приборов (штуцеров) для подключения командных линий связи и питания, установленных в технической документации на прибор, или на соответствующей схеме; - внутри прямоугольника - буквенно-цифровое обозначение прибора.

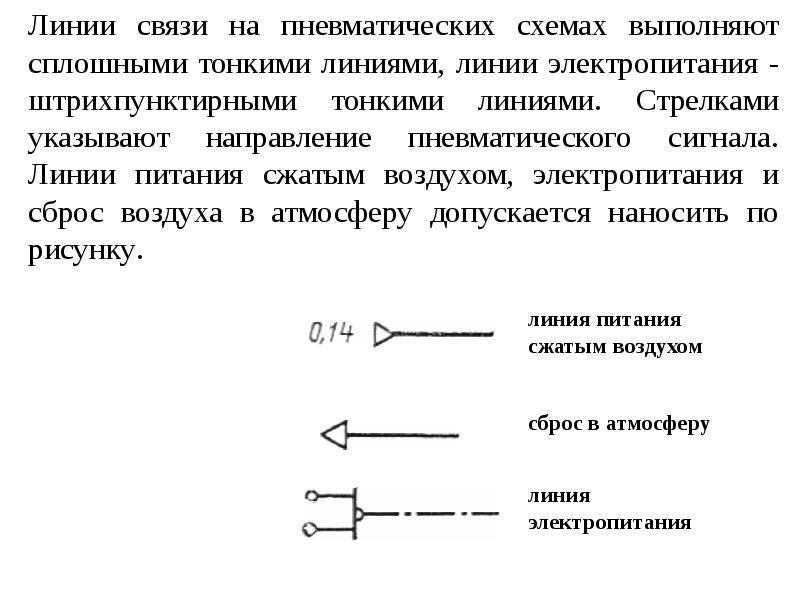

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

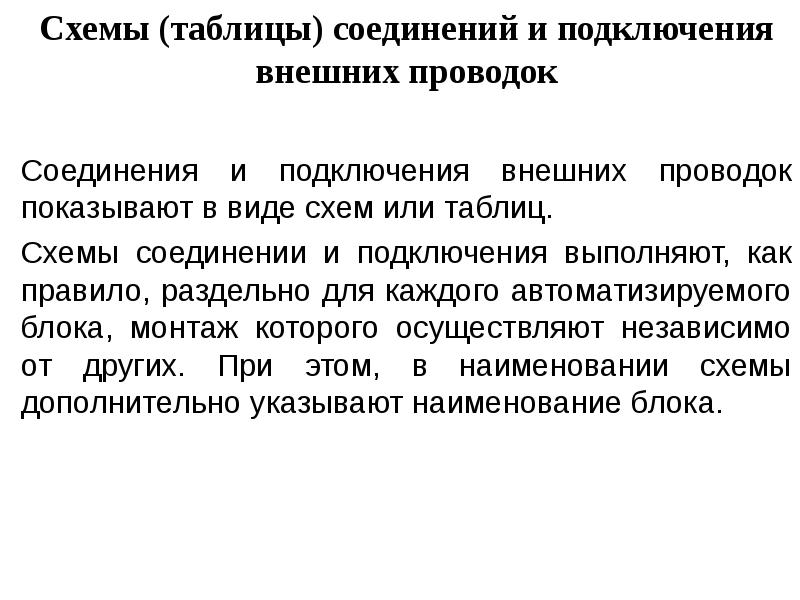

Схемы (таблицы) соединений и подключения внешних проводок Схемы (таблицы) соединений и подключения внешних проводок Соединения и подключения внешних проводок показывают в виде схем или таблиц. Схемы соединении и подключения выполняют, как правило, раздельно для каждого автоматизируемого блока, монтаж которого осуществляют независимо от других. При этом, в наименовании схемы дополнительно указывают наименование блока.

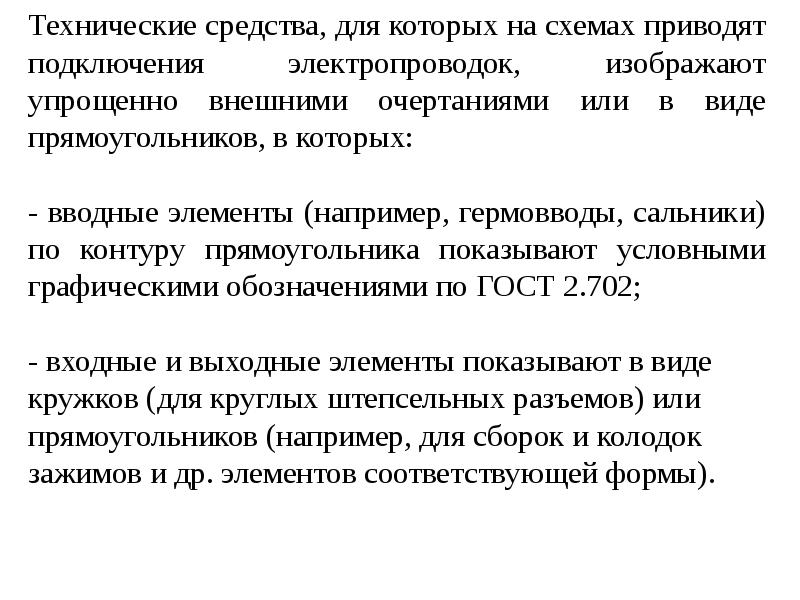

Слайд 21

Описание слайда:

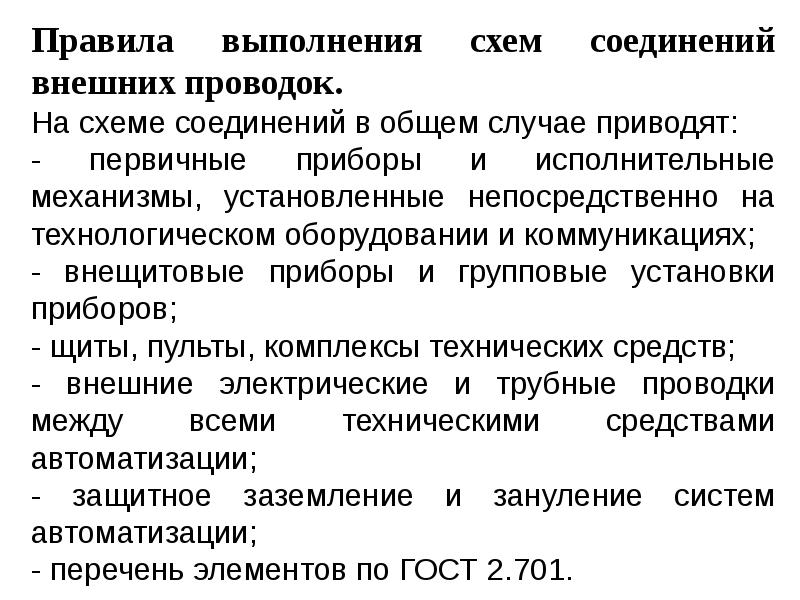

Слайд 22

Описание слайда:

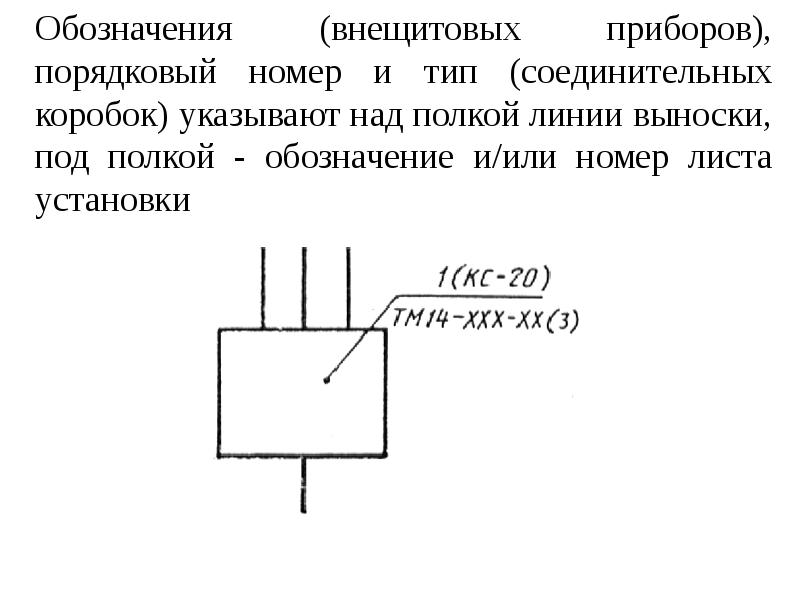

Обозначения (внещитовых приборов), порядковый номер и тип (соединительных коробок) указывают над полкой линии выноски, под полкой - обозначение и/или номер листа установки Обозначения (внещитовых приборов), порядковый номер и тип (соединительных коробок) указывают над полкой линии выноски, под полкой - обозначение и/или номер листа установки

Слайд 23

Описание слайда:

Слайд 24

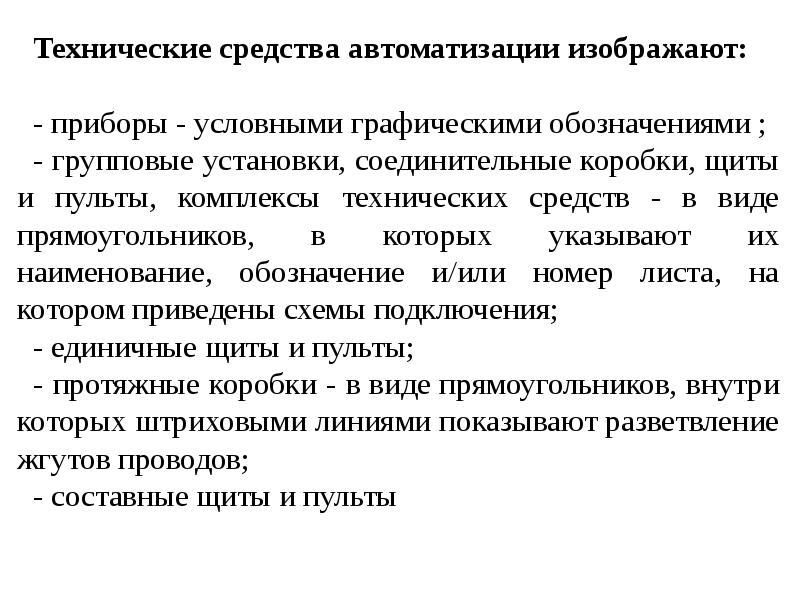

Описание слайда:

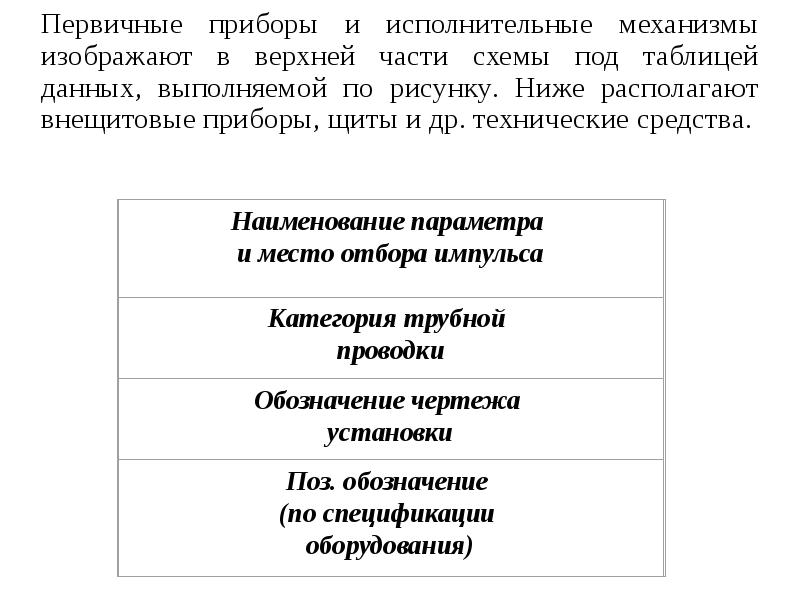

Первичные приборы и исполнительные механизмы изображают в верхней части схемы под таблицей данных, выполняемой по рисунку. Ниже располагают внещитовые приборы, щиты и др. технические средства. Первичные приборы и исполнительные механизмы изображают в верхней части схемы под таблицей данных, выполняемой по рисунку. Ниже располагают внещитовые приборы, щиты и др. технические средства.

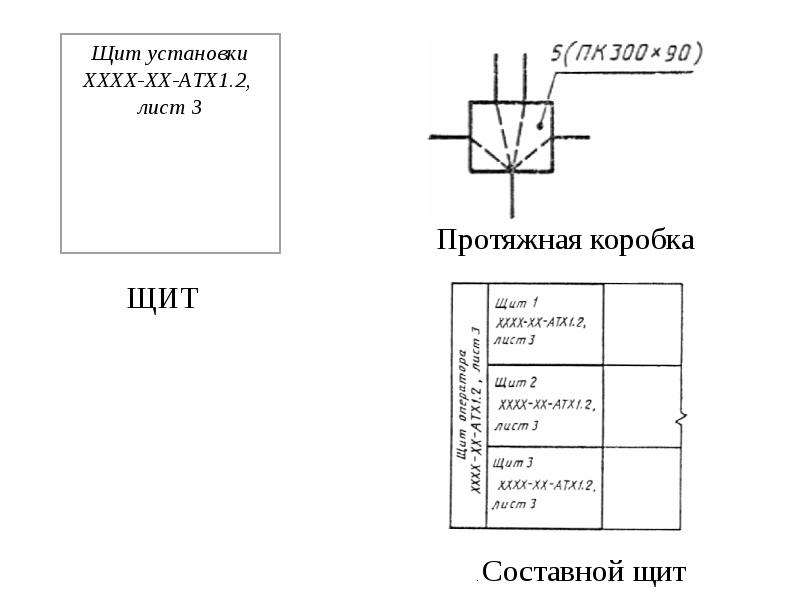

Слайд 25

Описание слайда:

Слайд 26

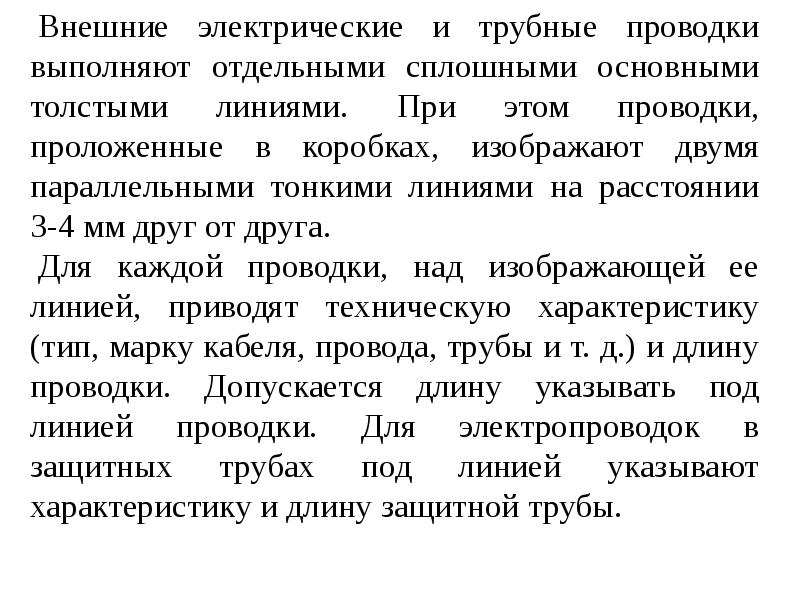

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

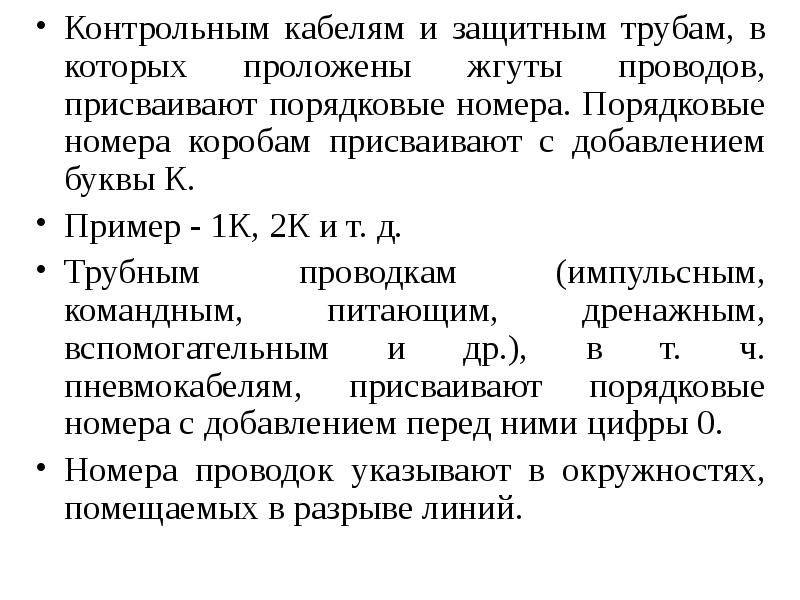

Контрольным кабелям и защитным трубам, в которых проложены жгуты проводов, присваивают порядковые номера. Порядковые номера коробам присваивают с добавлением буквы К. Контрольным кабелям и защитным трубам, в которых проложены жгуты проводов, присваивают порядковые номера. Порядковые номера коробам присваивают с добавлением буквы К. Пример - 1К, 2К и т. д. Трубным проводкам (импульсным, командным, питающим, дренажным, вспомогательным и др.), в т. ч. пневмокабелям, присваивают порядковые номера с добавлением перед ними цифры 0. Номера проводок указывают в окружностях, помещаемых в разрыве линий.

Слайд 29

Описание слайда:

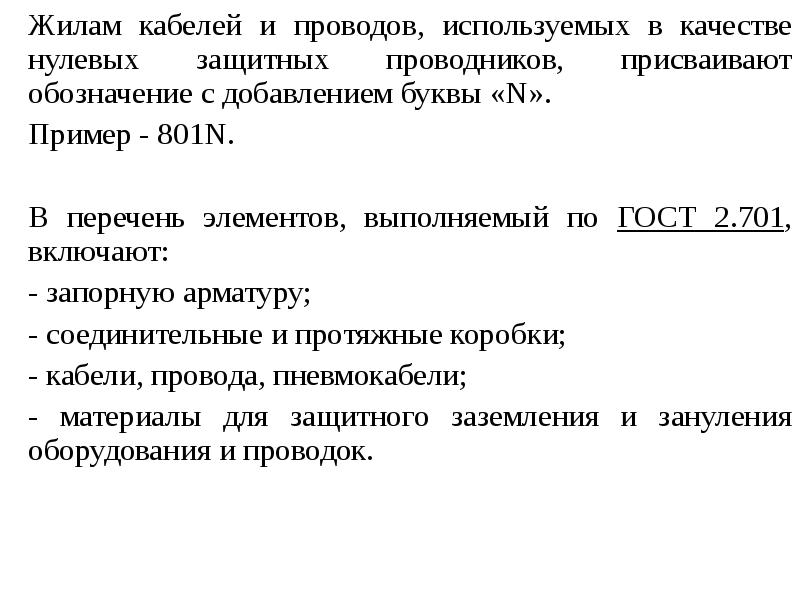

Жилам кабелей и проводов, используемых в качестве нулевых защитных проводников, присваивают обозначение с добавлением буквы «N». Жилам кабелей и проводов, используемых в качестве нулевых защитных проводников, присваивают обозначение с добавлением буквы «N». Пример - 801N. В перечень элементов, выполняемый по ГОСТ 2.701, включают: - запорную арматуру; - соединительные и протяжные коробки; - кабели, провода, пневмокабели; - материалы для защитного заземления и зануления оборудования и проводок.

Слайд 30

Описание слайда:

Пример выполнения схемы соединения внешних проводок

Слайд 31

Описание слайда:

Правила выполнения схем подключения внешних проводок Правила выполнения схем подключения внешних проводок На схеме подключения в общем случае показывают подключения проводок к групповым установкам внещитовых приборов, соединительным коробкам, щитам (включая клеммные), пультам, комплексам, их составным частям. При сложных подключениях к одиночным внещитовым приборам, электроаппаратам и др. техническим средствам (например, для отдельных типов газоанализаторов и концентратомеров, пускателей, кнопочных постов управления), их также показывают на схеме подключения.

Слайд 32

Описание слайда:

Пример изображения подключения внешних проводок к единичному односекционному щиту Пример изображения подключения внешних проводок к единичному односекционному щиту

Слайд 33

Описание слайда:

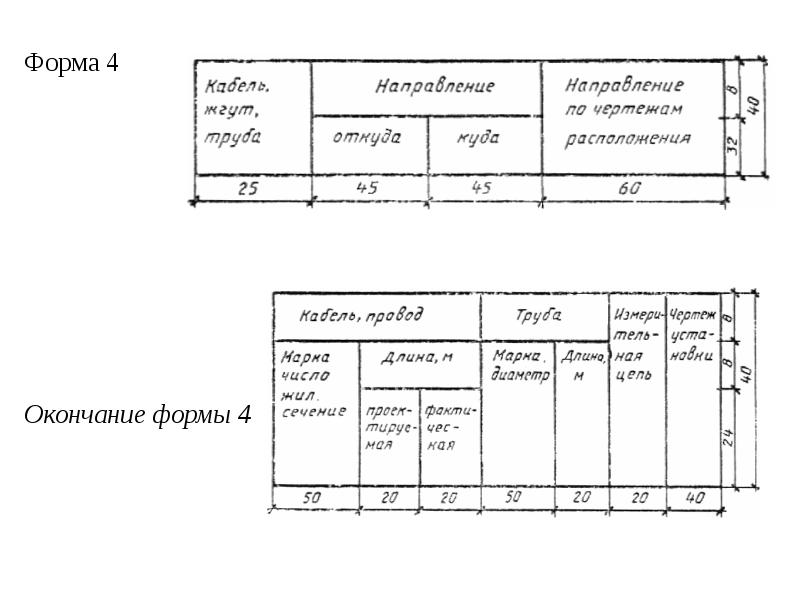

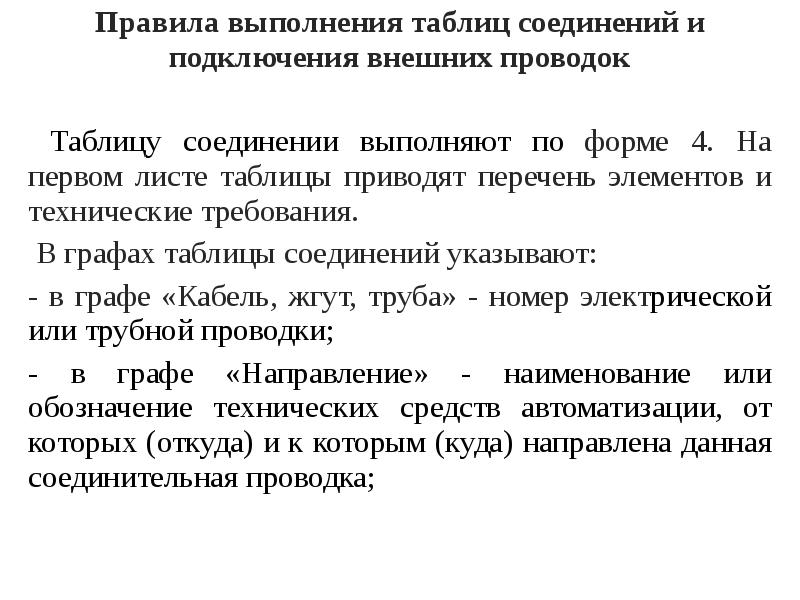

Правила выполнения таблиц соединений и подключения внешних проводок Правила выполнения таблиц соединений и подключения внешних проводок Таблицу соединении выполняют по форме 4. На первом листе таблицы приводят перечень элементов и технические требования. В графах таблицы соединений указывают: - в графе «Кабель, жгут, труба» - номер электрической или трубной проводки; - в графе «Направление» - наименование или обозначение технических средств автоматизации, от которых (откуда) и к которым (куда) направлена данная соединительная проводка;

Слайд 34

Описание слайда:

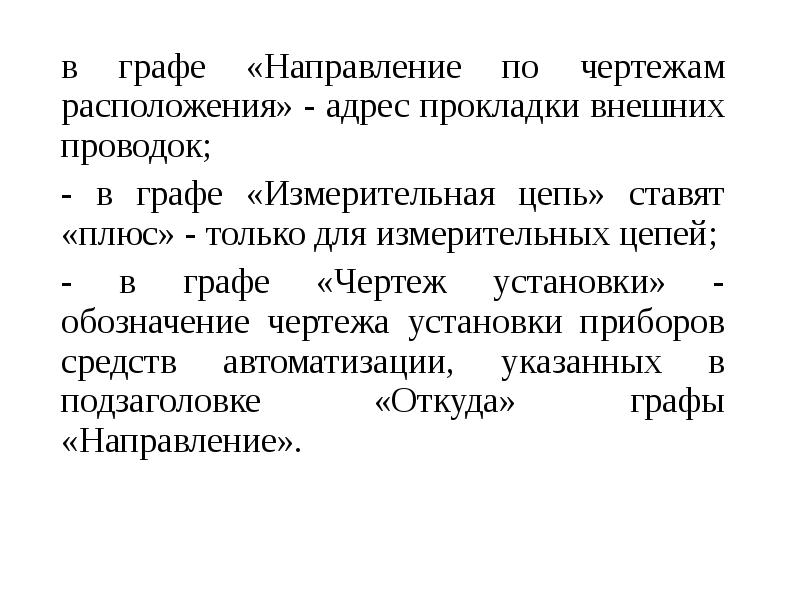

в графе «Направление по чертежам расположения» - адрес прокладки внешних проводок; в графе «Направление по чертежам расположения» - адрес прокладки внешних проводок; - в графе «Измерительная цепь» ставят «плюс» - только для измерительных цепей; - в графе «Чертеж установки» - обозначение чертежа установки приборов средств автоматизации, указанных в подзаголовке «Откуда» графы «Направление».

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Таблицу подключения выполняют Форма 5 по разделам, соответствующим наименованиям технических средств (например, щиты, пульты, соединительные коробки). Их наименования записывают в таблицу в виде заголовка и подчеркивают его. Таблицу подключения выполняют Форма 5 по разделам, соответствующим наименованиям технических средств (например, щиты, пульты, соединительные коробки). Их наименования записывают в таблицу в виде заголовка и подчеркивают его. В таблицу записывают вначале электрические проводки, затем (с нового листа) трубные. В таблице между записями разных устройств рекомендуется оставлять свободные строки. Форма 5

Слайд 37

Описание слайда:

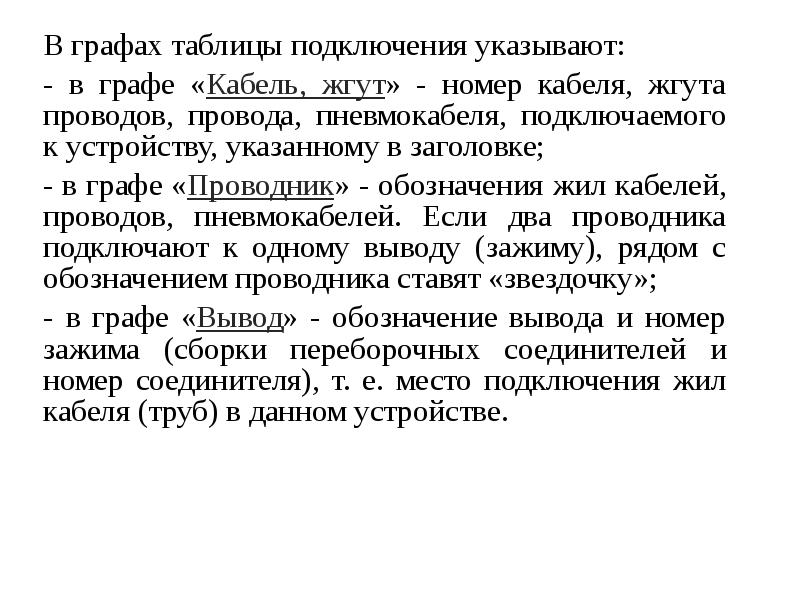

В графах таблицы подключения указывают: В графах таблицы подключения указывают: - в графе «Кабель, жгут» - номер кабеля, жгута проводов, провода, пневмокабеля, подключаемого к устройству, указанному в заголовке; - в графе «Проводник» - обозначения жил кабелей, проводов, пневмокабелей. Если два проводника подключают к одному выводу (зажиму), рядом с обозначением проводника ставят «звездочку»; - в графе «Вывод» - обозначение вывода и номер зажима (сборки переборочных соединителей и номер соединителя), т. е. место подключения жил кабеля (труб) в данном устройстве.

Слайд 38

Описание слайда:

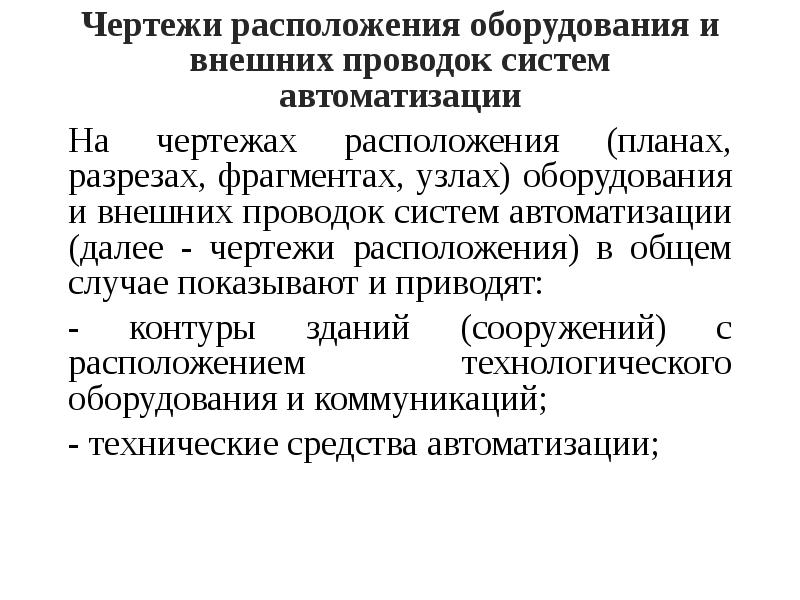

Чертежи расположения оборудования и внешних проводок систем автоматизации Чертежи расположения оборудования и внешних проводок систем автоматизации На чертежах расположения (планах, разрезах, фрагментах, узлах) оборудования и внешних проводок систем автоматизации (далее - чертежи расположения) в общем случае показывают и приводят: - контуры зданий (сооружений) с расположением технологического оборудования и коммуникаций; - технические средства автоматизации;

Слайд 39

Описание слайда:

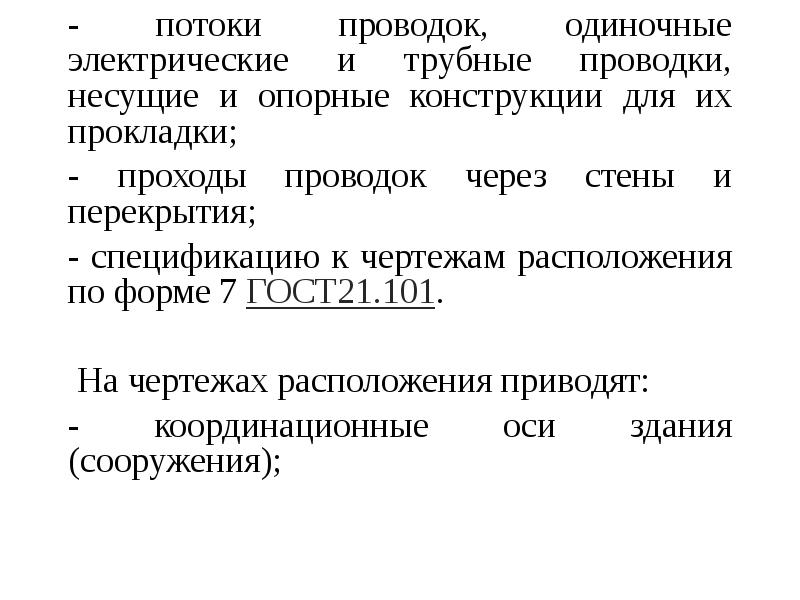

- потоки проводок, одиночные электрические и трубные проводки, несущие и опорные конструкции для их прокладки; - потоки проводок, одиночные электрические и трубные проводки, несущие и опорные конструкции для их прокладки; - проходы проводок через стены и перекрытия; - спецификацию к чертежам расположения по форме 7 ГОСТ21.101. На чертежах расположения приводят: - координационные оси здания (сооружения);

Слайд 40

Описание слайда:

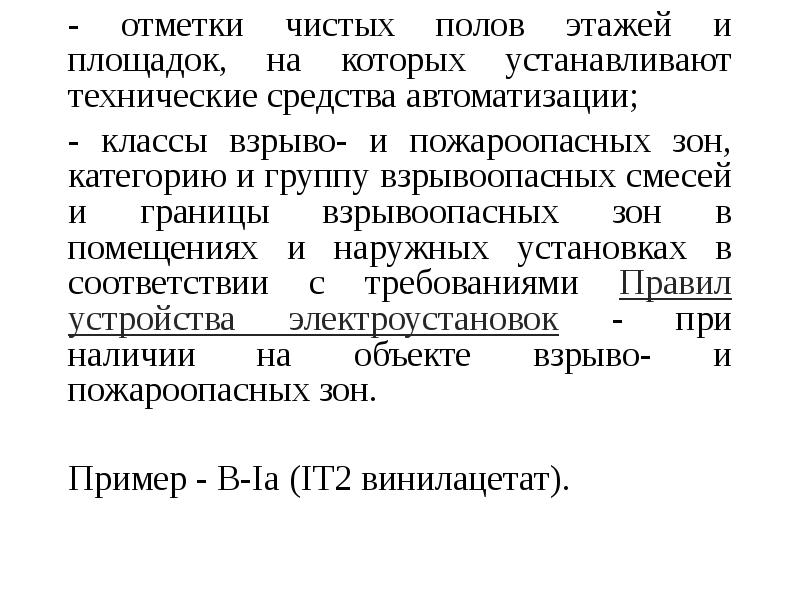

- отметки чистых полов этажей и площадок, на которых устанавливают технические средства автоматизации; - отметки чистых полов этажей и площадок, на которых устанавливают технические средства автоматизации; - классы взрыво- и пожароопасных зон, категорию и группу взрывоопасных смесей и границы взрывоопасных зон в помещениях и наружных установках в соответствии с требованиями Правил устройства электроустановок - при наличии на объекте взрыво- и пожароопасных зон. Пример - В-Ia (IT2 винилацетат).

Слайд 41

Описание слайда:

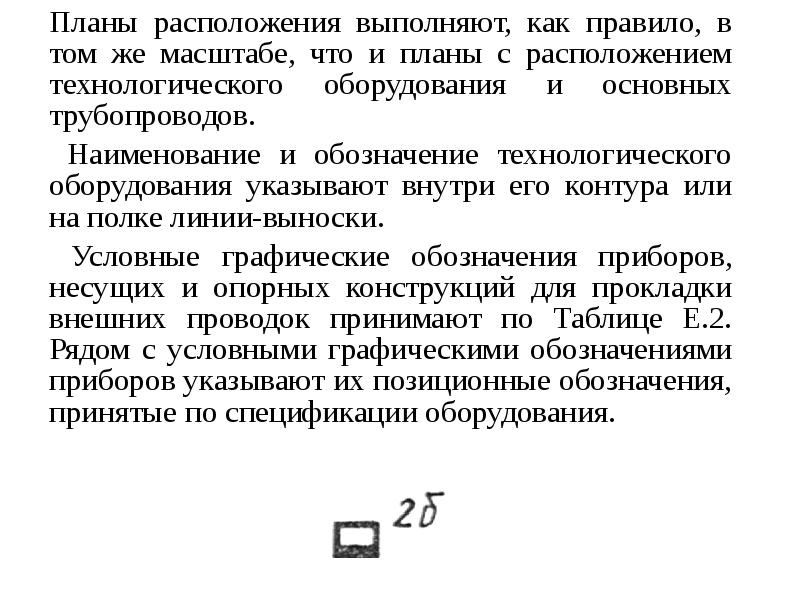

Планы расположения выполняют, как правило, в том же масштабе, что и планы с расположением технологического оборудования и основных трубопроводов. Планы расположения выполняют, как правило, в том же масштабе, что и планы с расположением технологического оборудования и основных трубопроводов. Наименование и обозначение технологического оборудования указывают внутри его контура или на полке линии-выноски. Условные графические обозначения приборов, несущих и опорных конструкций для прокладки внешних проводок принимают по Таблице Е.2. Рядом с условными графическими обозначениями приборов указывают их позиционные обозначения, принятые по спецификации оборудования.

Слайд 42

Описание слайда:

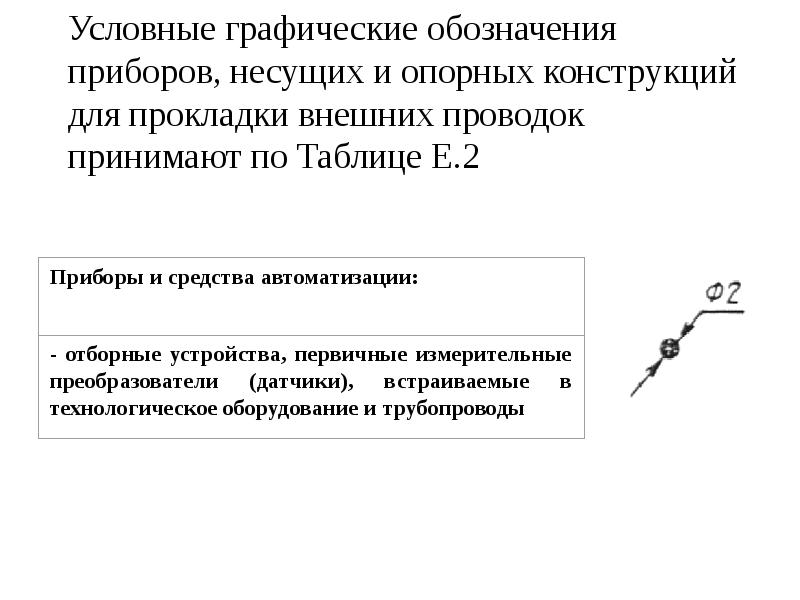

Условные графические обозначения приборов, несущих и опорных конструкций для прокладки внешних проводок принимают по Таблице Е.2 Условные графические обозначения приборов, несущих и опорных конструкций для прокладки внешних проводок принимают по Таблице Е.2

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

- проводки (поток) уходят на более высокую отметку или приходят с более высокой отметки - проводки (поток) уходят на более высокую отметку или приходят с более высокой отметки - проводки (поток) уходят на более низкую отметку или приходят с более низкой отметки

Слайд 45

Описание слайда:

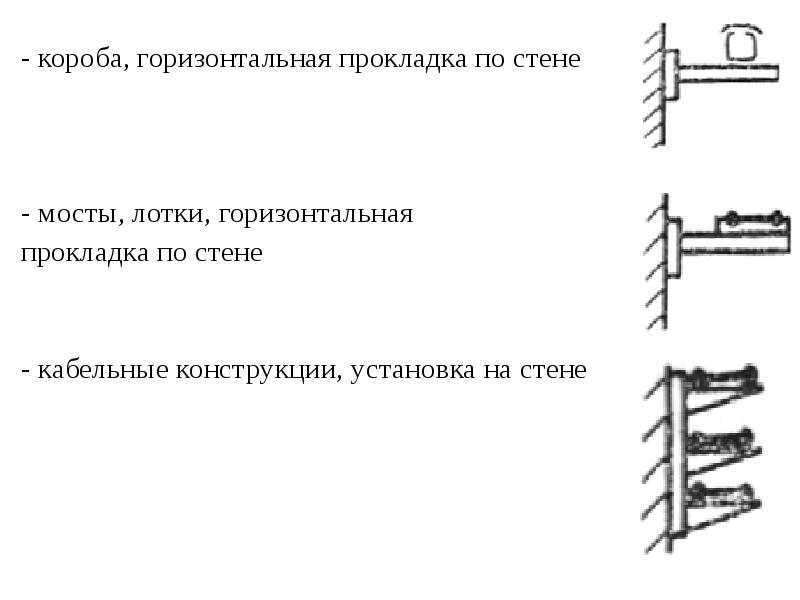

- короба, горизонтальная прокладка по стене - короба, горизонтальная прокладка по стене - мосты, лотки, горизонтальная прокладка по стене - кабельные конструкции, установка на стене

Слайд 46

Описание слайда:

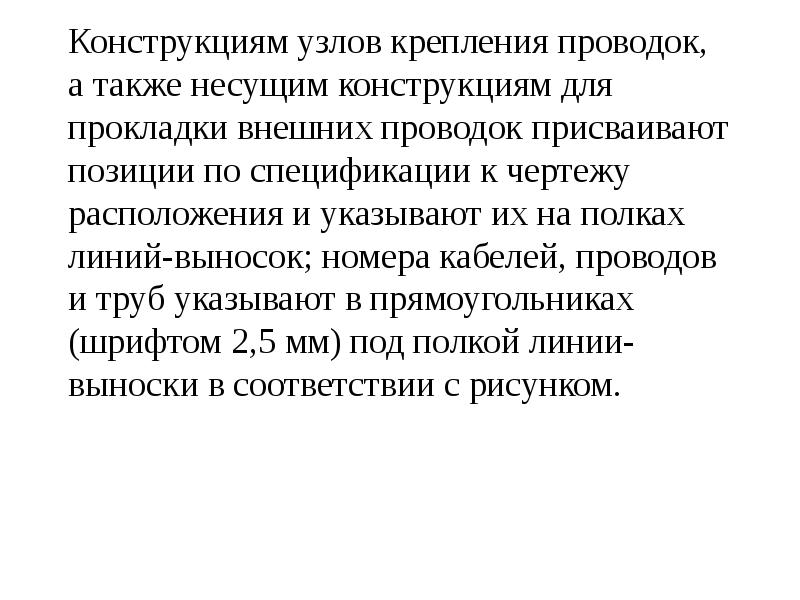

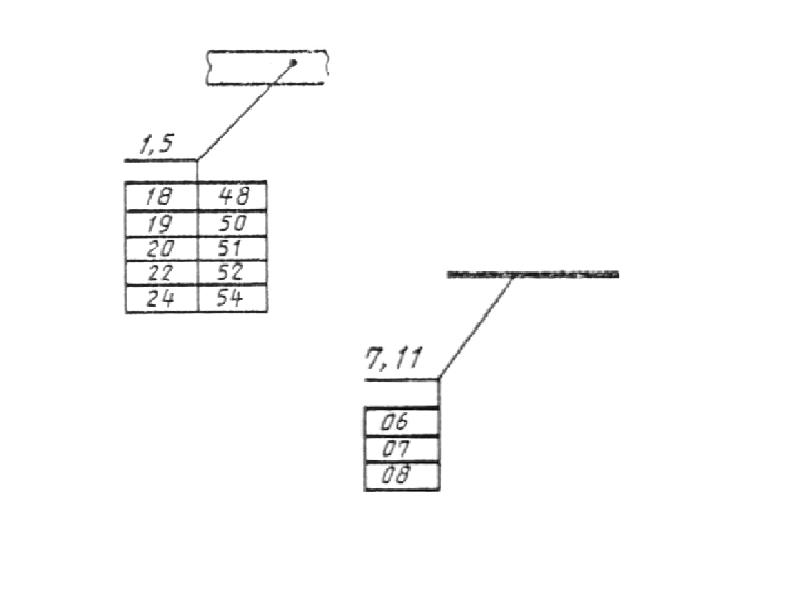

Конструкциям узлов крепления проводок, а также несущим конструкциям для прокладки внешних проводок присваивают позиции по спецификации к чертежу расположения и указывают их на полках линий-выносок; номера кабелей, проводов и труб указывают в прямоугольниках (шрифтом 2,5 мм) под полкой линии-выноски в соответствии с рисунком. Конструкциям узлов крепления проводок, а также несущим конструкциям для прокладки внешних проводок присваивают позиции по спецификации к чертежу расположения и указывают их на полках линий-выносок; номера кабелей, проводов и труб указывают в прямоугольниках (шрифтом 2,5 мм) под полкой линии-выноски в соответствии с рисунком.

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

Указания об особенностях прокладки электрических и трубных проводок приводят на полках линий-выносок, как показано на рисунках. Указания об особенностях прокладки электрических и трубных проводок приводят на полках линий-выносок, как показано на рисунках.

Слайд 49

Описание слайда:

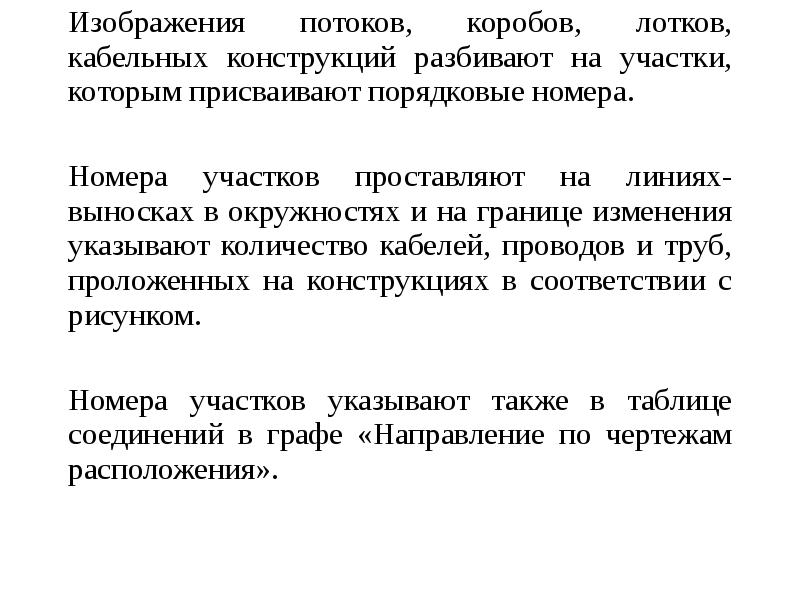

Изображения потоков, коробов, лотков, кабельных конструкций разбивают на участки, которым присваивают порядковые номера. Изображения потоков, коробов, лотков, кабельных конструкций разбивают на участки, которым присваивают порядковые номера. Номера участков проставляют на линиях-выносках в окружностях и на границе изменения указывают количество кабелей, проводов и труб, проложенных на конструкциях в соответствии с рисунком. Номера участков указывают также в таблице соединений в графе «Направление по чертежам расположения».

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

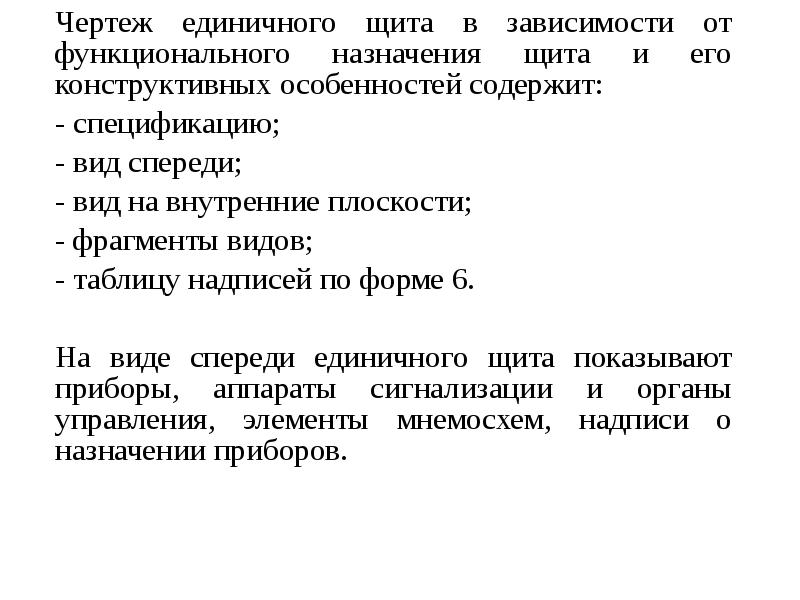

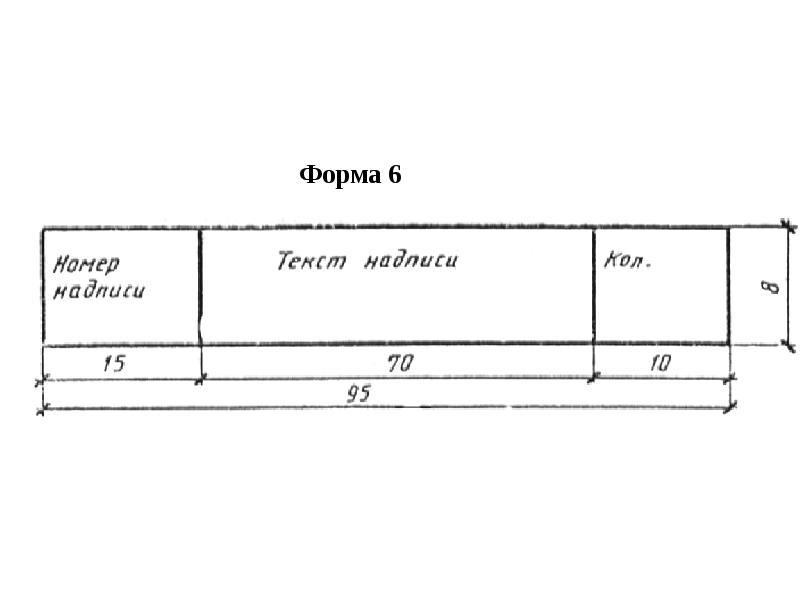

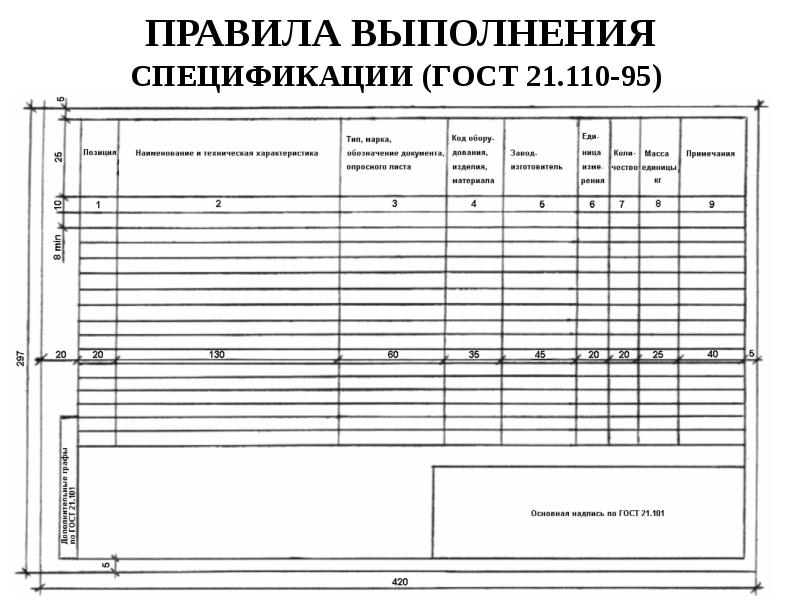

Чертеж единичного щита в зависимости от функционального назначения щита и его конструктивных особенностей содержит: Чертеж единичного щита в зависимости от функционального назначения щита и его конструктивных особенностей содержит: - спецификацию; - вид спереди; - вид на внутренние плоскости; - фрагменты видов; - таблицу надписей по форме 6. На виде спереди единичного щита показывают приборы, аппараты сигнализации и органы управления, элементы мнемосхем, надписи о назначении приборов.
