Слайд 1

Описание слайда:

Преобразование схем электрических цепей

Слайд 2

Описание слайда:

Последовательное соединение. это такое соединение, когда вывод одного элемента подключен к выводу другого элемента. Rэкв=ΣRi =R1+R2+R3+...+Rn U= U1+U2+…+Un I=I1=I2=…In

Слайд 3

Описание слайда:

Параллельное соединение это такое соединение, при котором подключенные элементы цепи имеют два общих узла подключения. U=U1=U2=…Un I=I1+I2+…In

Слайд 4

Описание слайда:

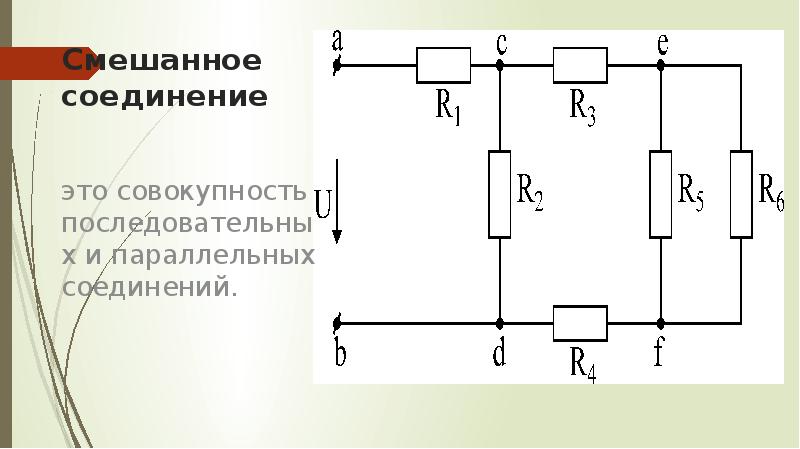

Смешанное соединение это совокупность последовательных и параллельных соединений.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

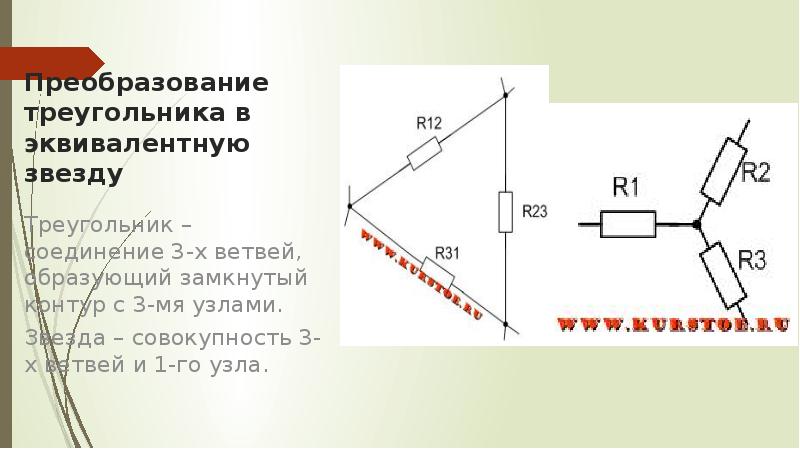

Преобразование треугольника в эквивалентную звезду Треугольник – соединение 3-х ветвей, образующий замкнутый контур с 3-мя узлами. Звезда – совокупность 3-х ветвей и 1-го узла.
