Слайд 1

Описание слайда:

Приводы подвагонных генераторов

Слайд 2

Описание слайда:

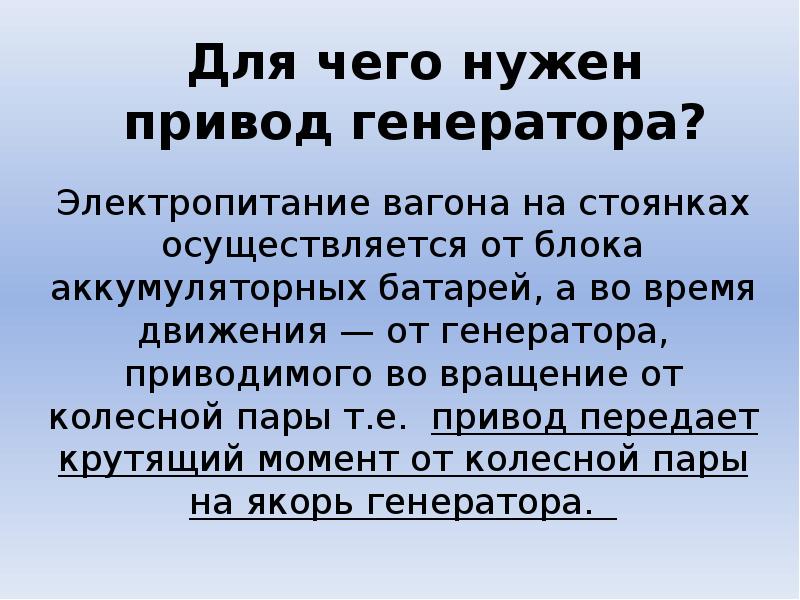

Для чего нужен привод генератора? Электропитание вагона на стоянках осуществляется от блока аккумуляторных батарей, а во время движения — от генератора, приводимого во вращение от колесной пары т.е. привод передает крутящий момент от колесной пары на якорь генератора.

Слайд 3

Описание слайда:

Схема передачи крутящего момента у привода от средней части оси

Слайд 4

Описание слайда:

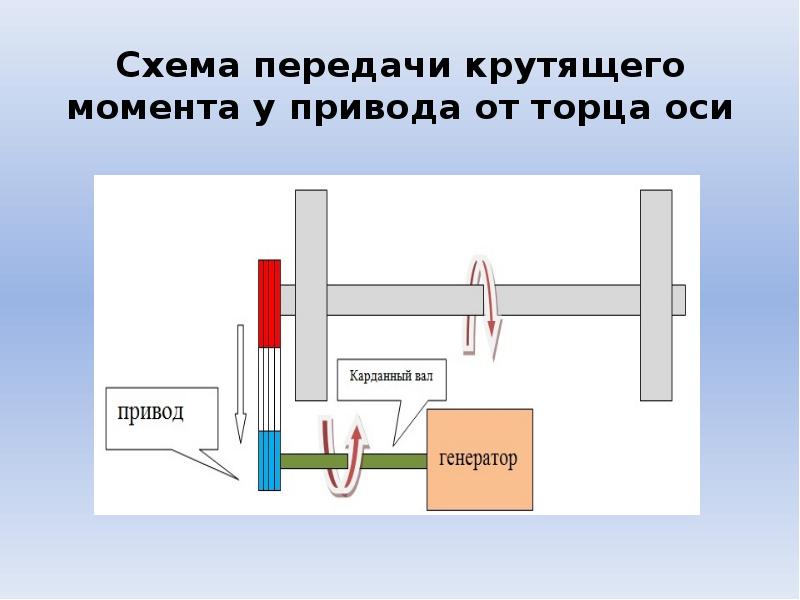

Схема передачи крутящего момента у привода от торца оси

Слайд 5

Описание слайда:

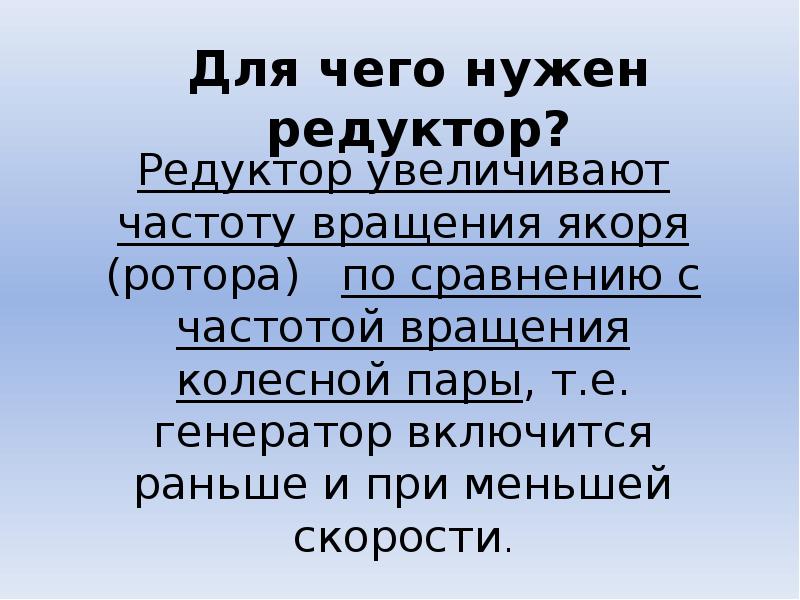

Для чего нужен редуктор? Редуктор увеличивают частоту вращения якоря (ротора) по сравнению с частотой вращения колесной пары, т.е. генератор включится раньше и при меньшей скорости.

Слайд 6

Описание слайда:

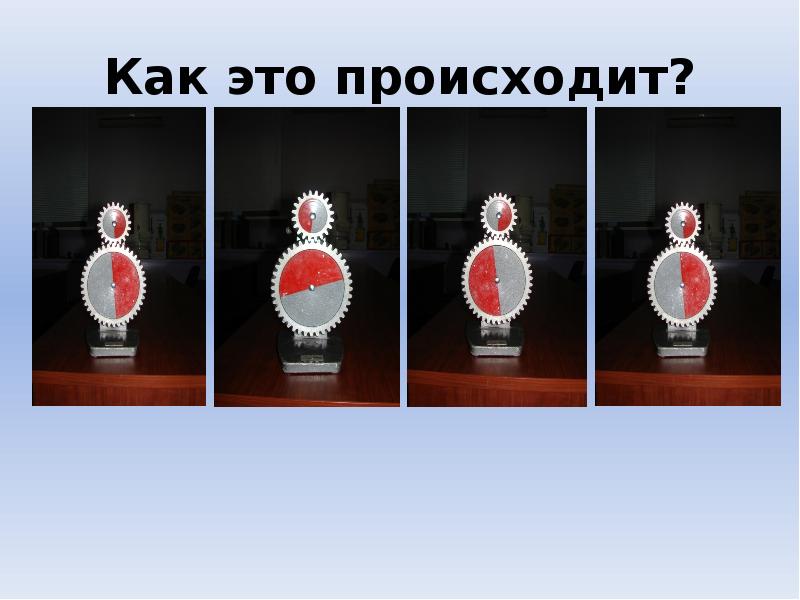

Как это происходит?

Слайд 7

Описание слайда:

Привод от средней части оси.

Слайд 8

Описание слайда:

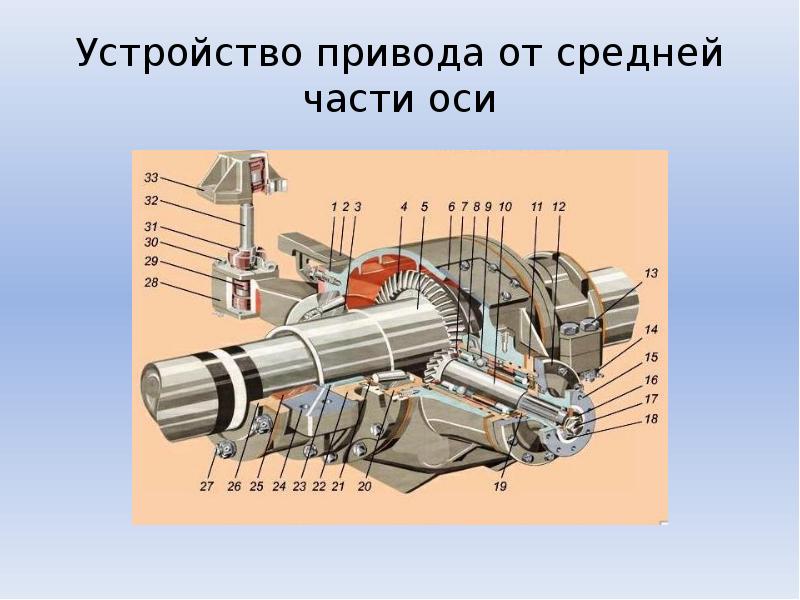

Устройство привода от средней части оси

Слайд 9

Описание слайда:

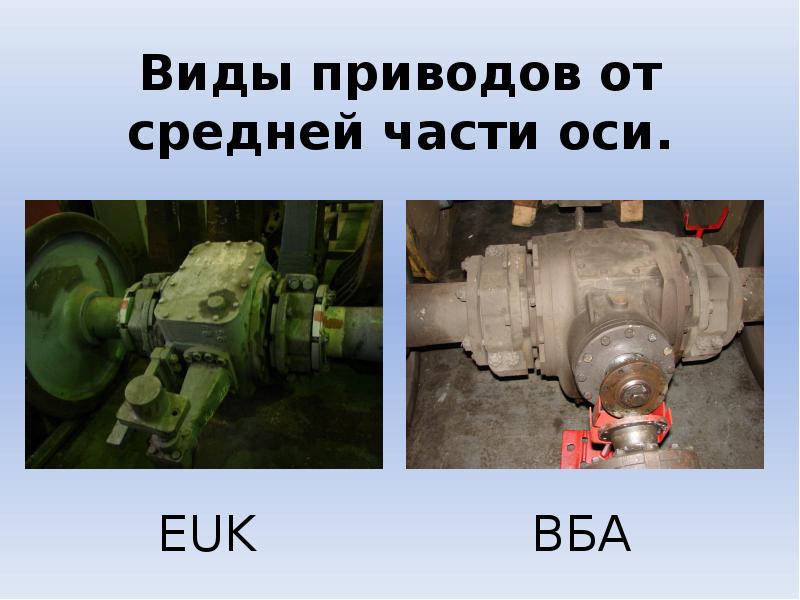

Виды приводов от средней части оси.

Слайд 10

Описание слайда:

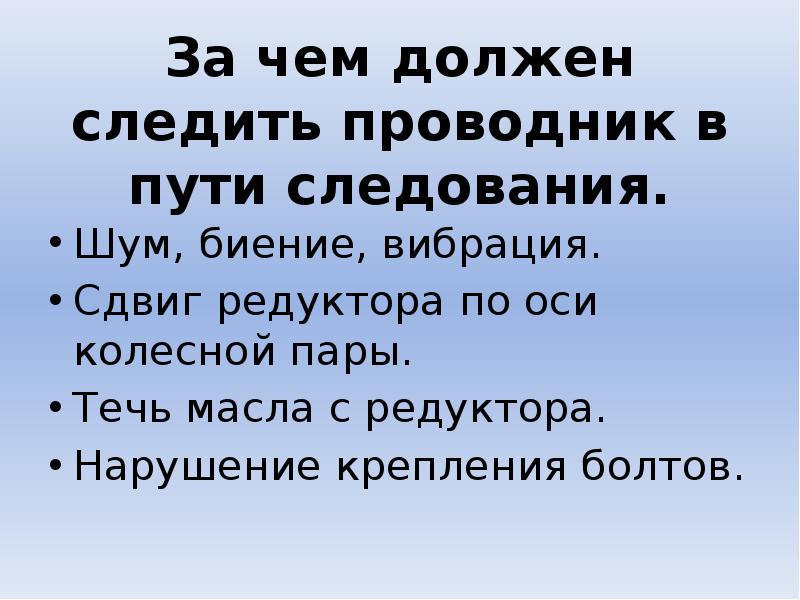

За чем должен следить проводник в пути следования. Шум, биение, вибрация. Сдвиг редуктора по оси колесной пары. Течь масла с редуктора. Нарушение крепления болтов.

Слайд 11

Описание слайда:

Приводы от торца оси.

Слайд 12

Описание слайда:

Типы приводов от торца оси.

Слайд 13

Описание слайда:

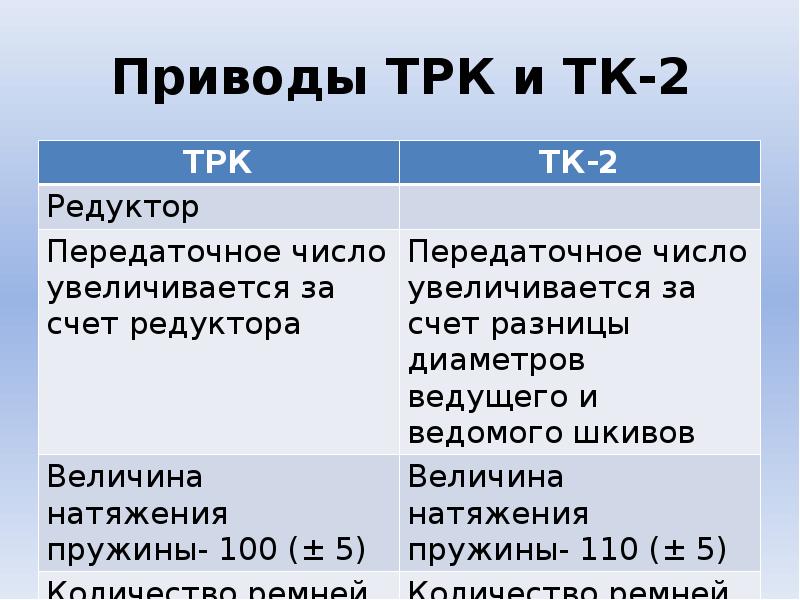

Приводы ТРК и ТК-2

Слайд 14

Описание слайда:

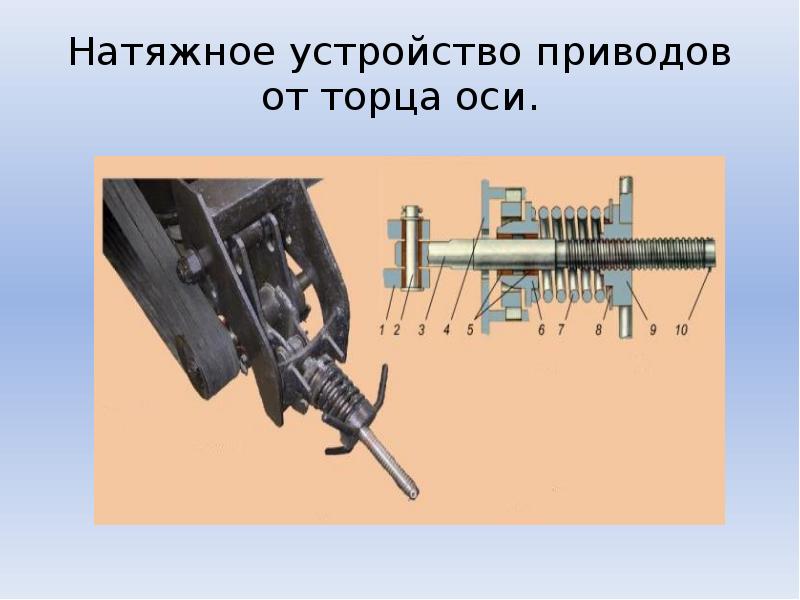

Натяжное устройство приводов от торца оси.

Слайд 15

Описание слайда:

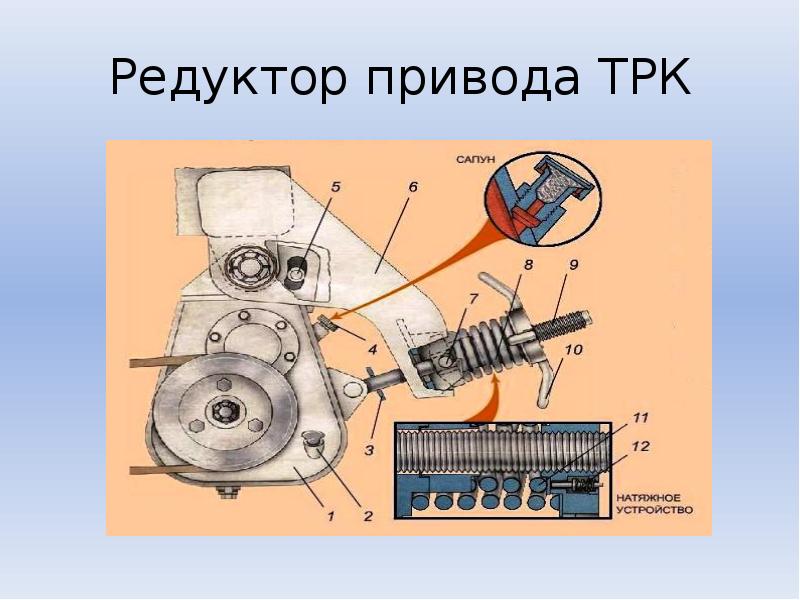

Редуктор привода ТРК

Слайд 16

Описание слайда:

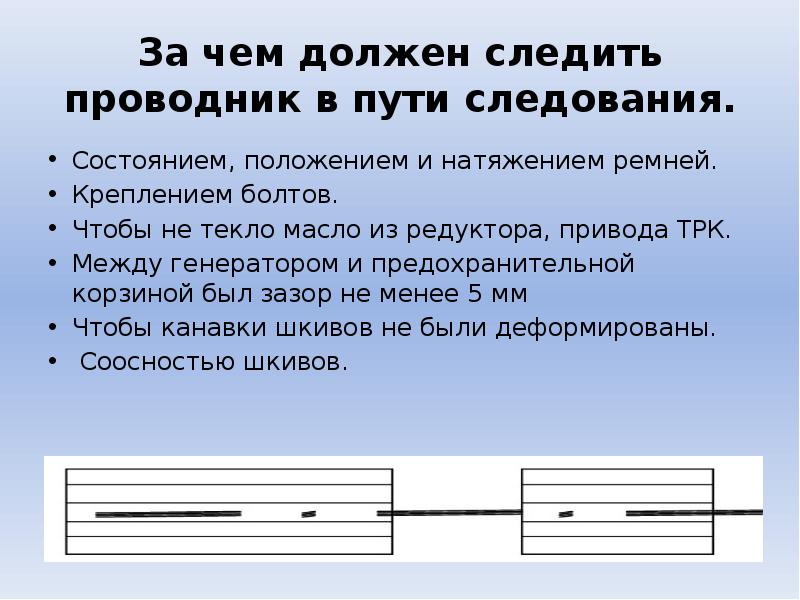

За чем должен следить проводник в пути следования. Состоянием, положением и натяжением ремней. Креплением болтов. Чтобы не текло масло из редуктора, привода ТРК. Между генератором и предохранительной корзиной был зазор не менее 5 мм Чтобы канавки шкивов не были деформированы. Соосностью шкивов.

Слайд 17

Описание слайда:

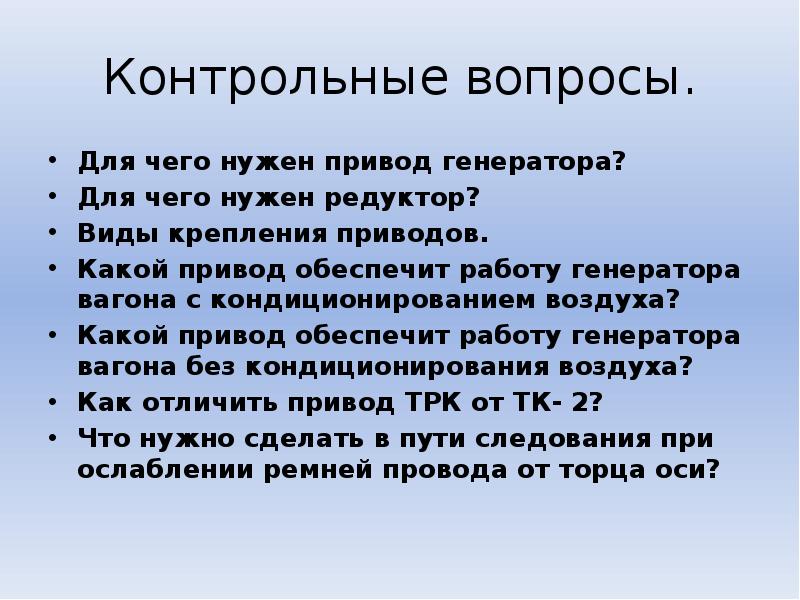

Контрольные вопросы. Для чего нужен привод генератора? Для чего нужен редуктор? Виды крепления приводов. Какой привод обеспечит работу генератора вагона с кондиционированием воздуха? Какой привод обеспечит работу генератора вагона без кондиционирования воздуха? Как отличить привод ТРК от ТК- 2? Что нужно сделать в пути следования при ослаблении ремней провода от торца оси?
