Слайд 1


4.1. Процеживание
Описание слайда:
4.1. Процеживание

Слайд 2

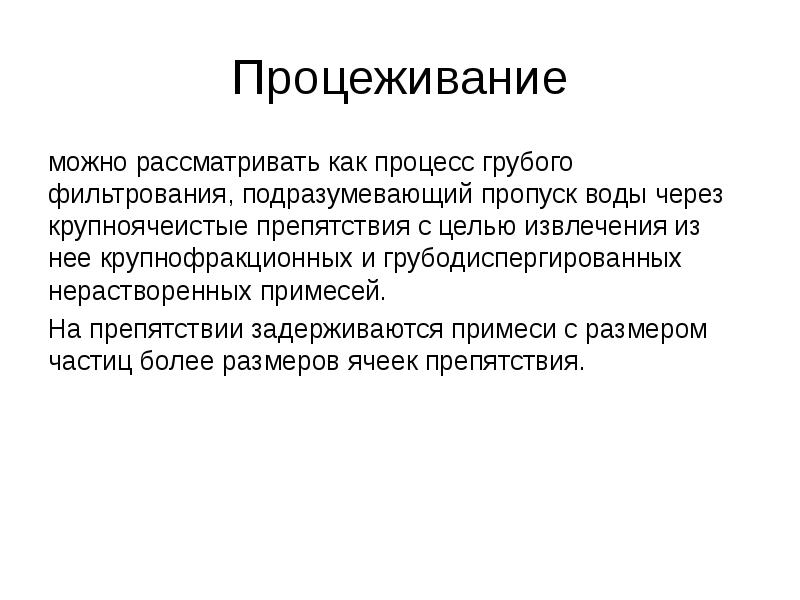

Процеживание можно рассматривать как процесс грубого фильтрования, подразумевающий пропуск воды через крупноячеистые препятствия с целью извлечения...
Описание слайда:
Процеживание можно рассматривать как процесс грубого фильтрования, подразумевающий пропуск воды через крупноячеистые препятствия с целью извлечения из нее крупнофракционных и грубодиспергированных нерастворенных примесей. На препятствии задерживаются примеси с размером частиц более размеров ячеек препятствия.

Слайд 3


Сооружения решетки; сетки (сита).
Описание слайда:
Сооружения решетки; сетки (сита).

Слайд 4


4.1.1. Решетки
Описание слайда:
4.1.1. Решетки

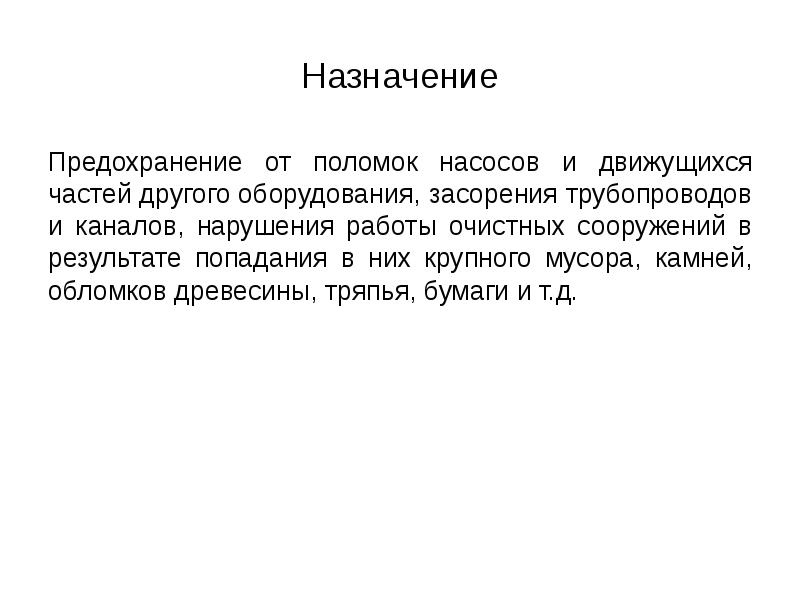

Слайд 5


Назначение Предохранение от поломок насосов и движущихся частей другого оборудования, засорения трубопроводов и каналов, нарушения работы очистных...
Описание слайда:
Назначение Предохранение от поломок насосов и движущихся частей другого оборудования, засорения трубопроводов и каналов, нарушения работы очистных сооружений в результате попадания в них крупного мусора, камней, обломков древесины, тряпья, бумаги и т.д.

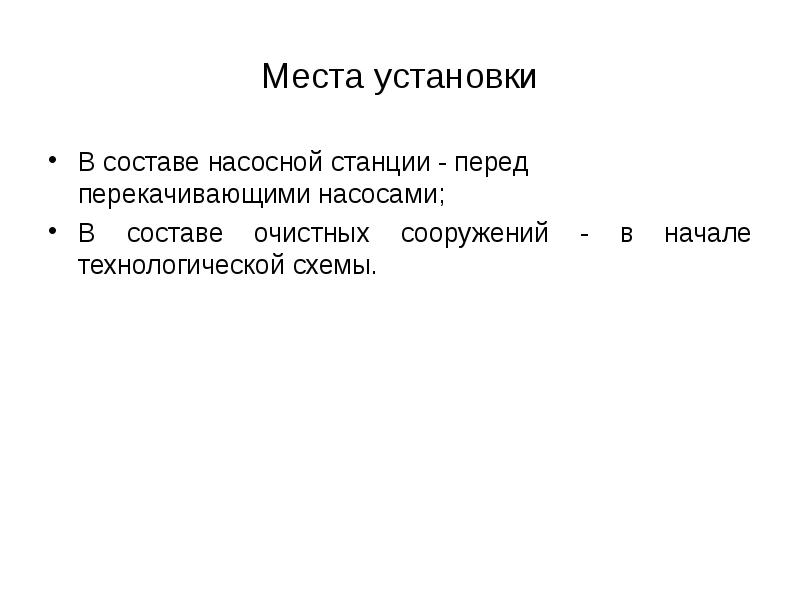

Слайд 6


Места установки В составе насосной станции - перед перекачивающими насосами; В составе очистных сооружений - в начале технологической схемы.
Описание слайда:
Места установки В составе насосной станции - перед перекачивающими насосами; В составе очистных сооружений - в начале технологической схемы.

Слайд 7


Классификации решеток
Описание слайда:
Классификации решеток

Слайд 8

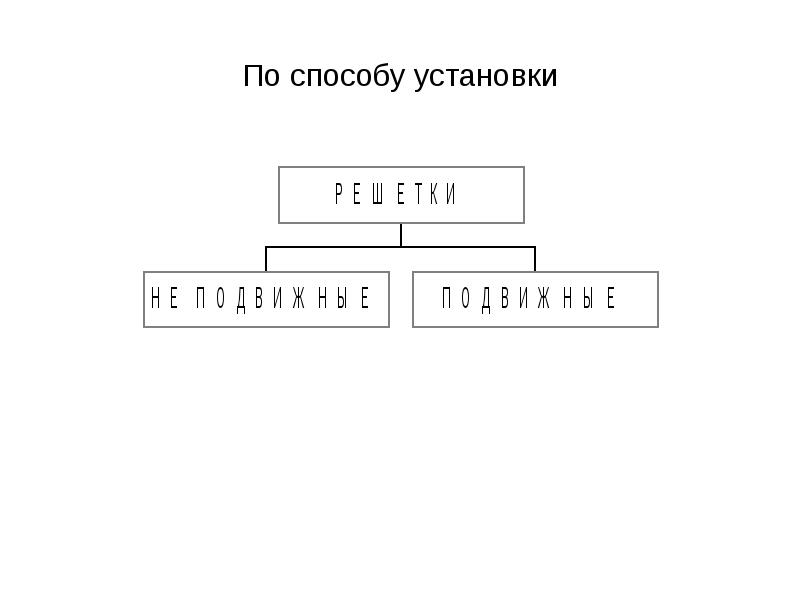

По способу установки
Описание слайда:
По способу установки

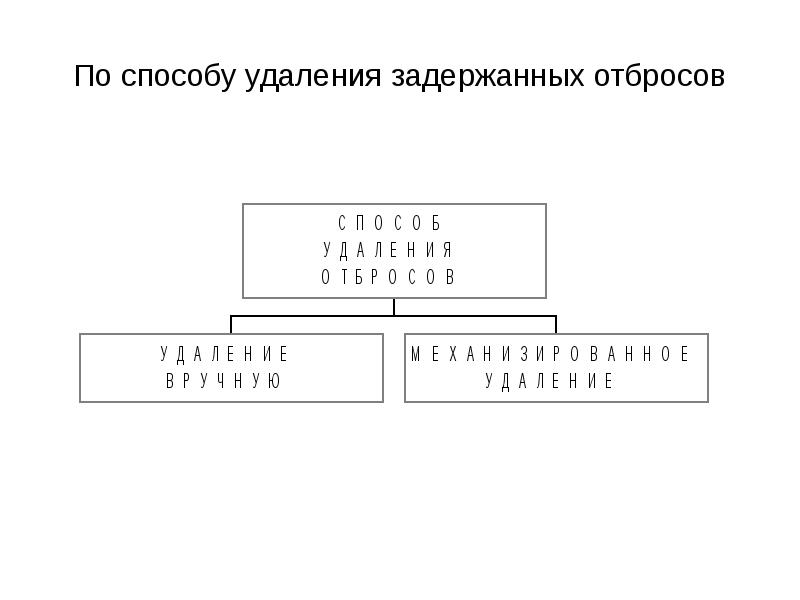

Слайд 9


По способу удаления задержанных отбросов
Описание слайда:
По способу удаления задержанных отбросов

Слайд 10

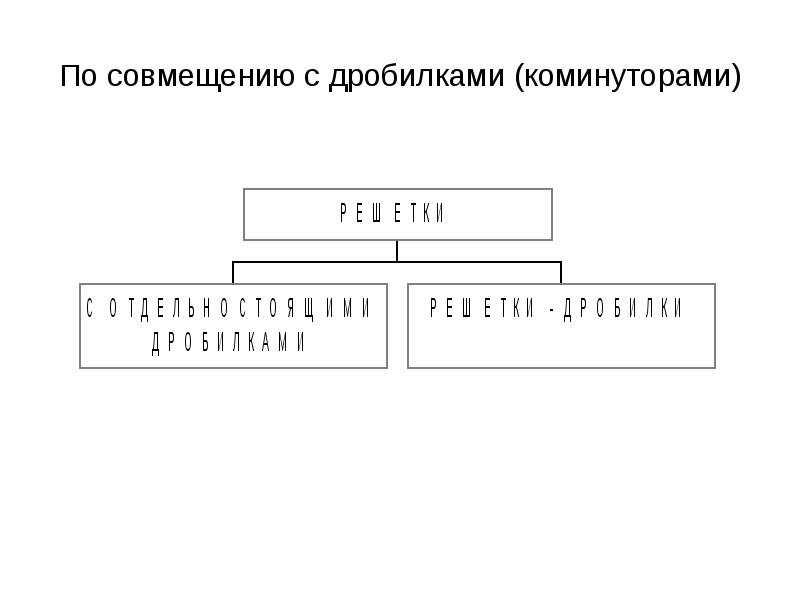

По совмещению с дробилками (коминуторами)
Описание слайда:
По совмещению с дробилками (коминуторами)

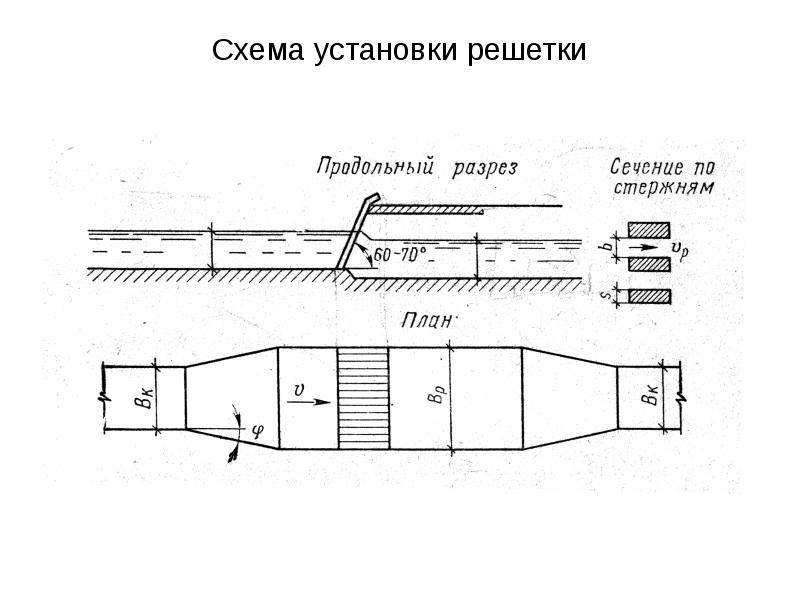

Слайд 11


Схема установки решетки
Описание слайда:
Схема установки решетки

Слайд 12


Основы расчета
Описание слайда:
Основы расчета

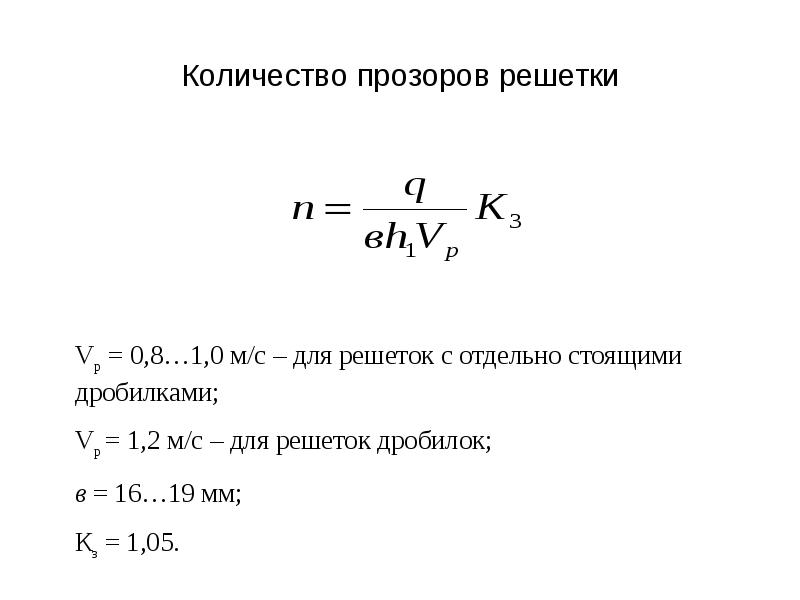

Слайд 13


Количество прозоров решетки
Описание слайда:
Количество прозоров решетки

Слайд 14


Общая ширина решетки
Описание слайда:
Общая ширина решетки

Слайд 15


Потери напора в решетке
Описание слайда:
Потери напора в решетке

Слайд 16

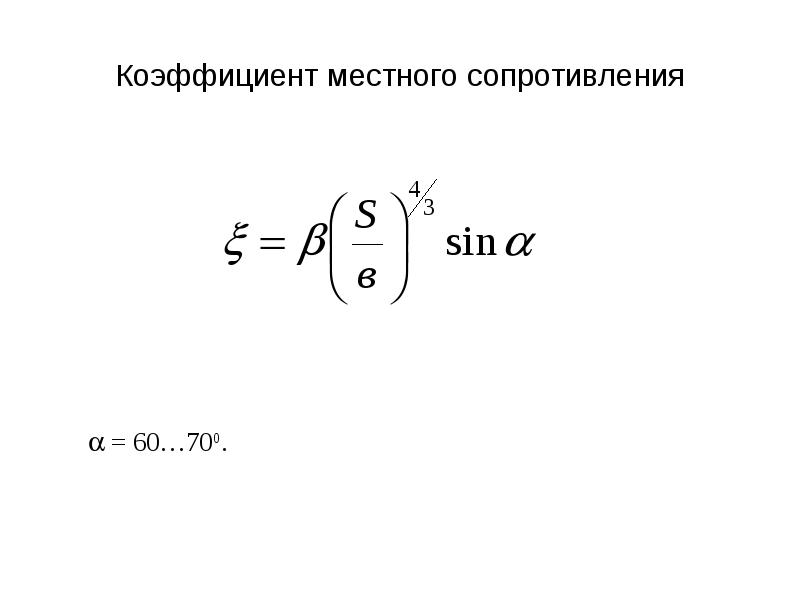

Коэффициент местного сопротивления
Описание слайда:
Коэффициент местного сопротивления

Слайд 17


Формы стержней и значения коэффициента 
Описание слайда:
Формы стержней и значения коэффициента 

Слайд 18


Размеры подводящего и отводящего каналов Определяются исходя из условия предотвращения выпадения отбросов из сточной воды на дно канала. Поэтому...
Описание слайда:
Размеры подводящего и отводящего каналов Определяются исходя из условия предотвращения выпадения отбросов из сточной воды на дно канала. Поэтому минимальная скорость движения воды в канале должна быть не менее 0,4 м/с.

Слайд 19


4.1.2. Сетки
Описание слайда:
4.1.2. Сетки

Слайд 20

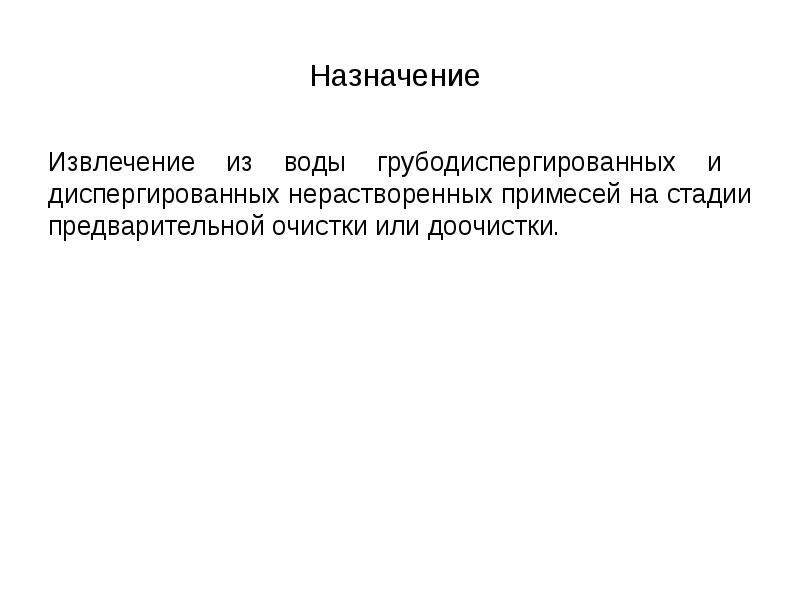

Назначение Извлечение из воды грубодиспергированных и диспергированных нерастворенных примесей на стадии предварительной очистки или доочистки.
Описание слайда:
Назначение Извлечение из воды грубодиспергированных и диспергированных нерастворенных примесей на стадии предварительной очистки или доочистки.

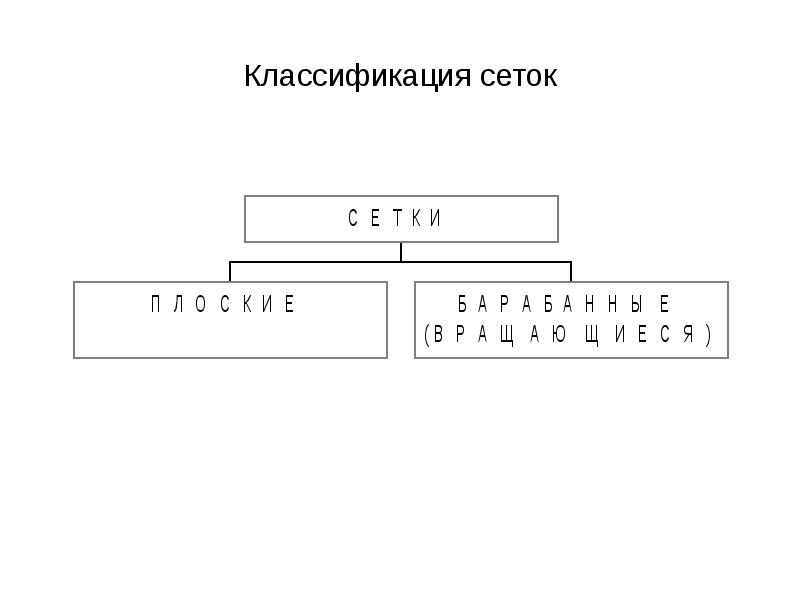

Слайд 21


Классификация сеток
Описание слайда:
Классификация сеток

Слайд 22


Основы расчета сеток
Описание слайда:
Основы расчета сеток

Слайд 23


Процеживание, слайд №23
Описание слайда:

Слайд 24


Процеживание, слайд №24
Описание слайда:

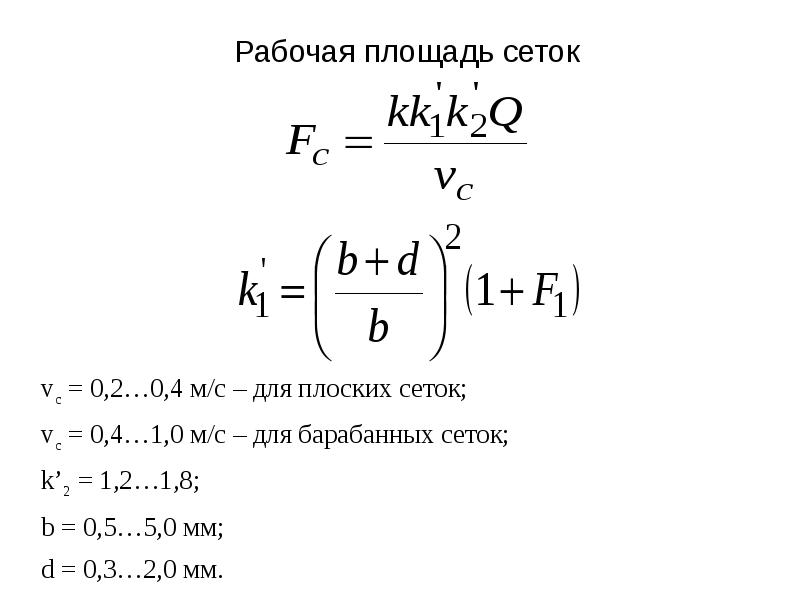

Слайд 25


Рабочая площадь сеток
Описание слайда:
Рабочая площадь сеток

Слайд 26


4.1.3. Микрофильтры
Описание слайда:
4.1.3. Микрофильтры

Слайд 27


Классификация микрофильтров
Описание слайда:
Классификация микрофильтров

Слайд 28


Основы расчета микрофильтров
Описание слайда:
Основы расчета микрофильтров

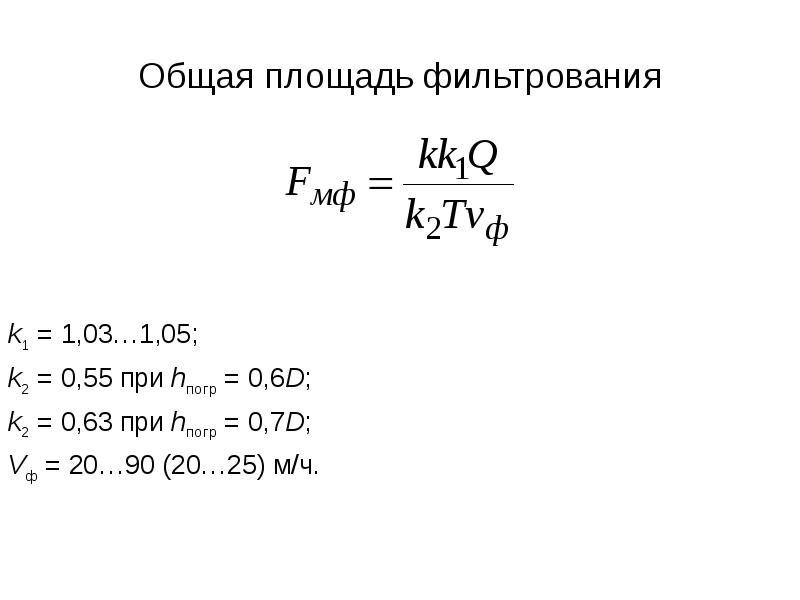

Слайд 29


Общая площадь фильтрования
Описание слайда:
Общая площадь фильтрования
