Слайд 1

Описание слайда:

Проект дільниці механічної обробки кулачка

Слайд 2

Описание слайда:

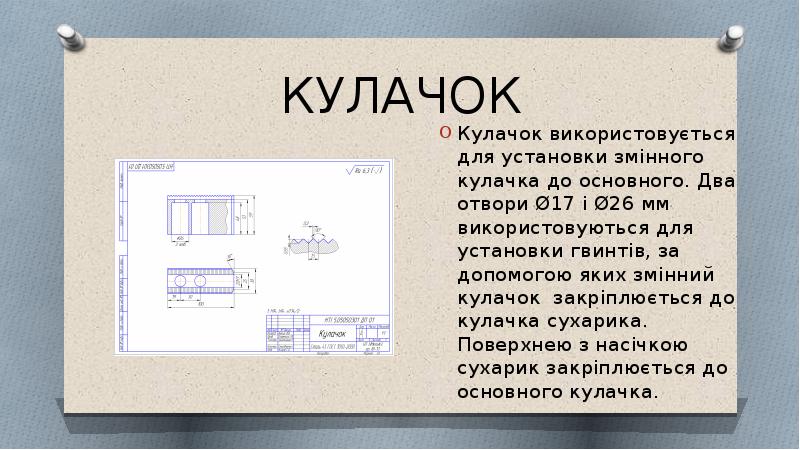

КУЛАЧОК Кулачок використовується для установки змінного кулачка до основного. Два отвори Ø17 і Ø26 мм використовуються для установки гвинтів, за допомогою яких змінний кулачок закріплюється до кулачка сухарика. Поверхнею з насічкою сухарик закріплюється до основного кулачка.

Слайд 3

Описание слайда:

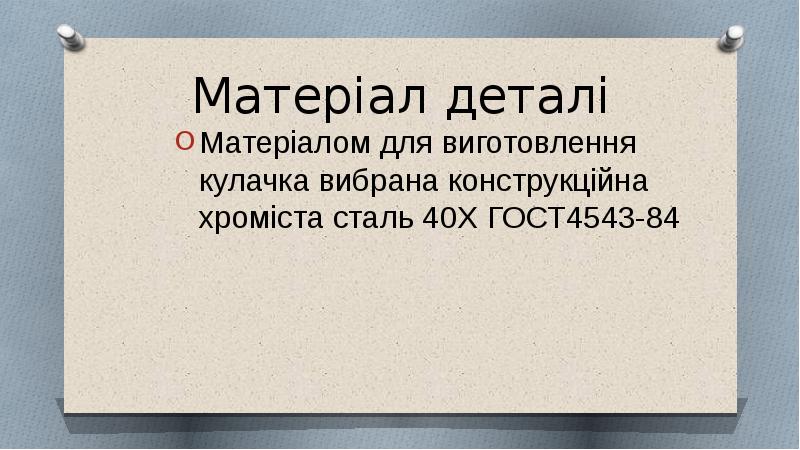

Матеріал деталі Матеріалом для виготовлення кулачка вибрана конструкційна хроміста сталь 40Х ГОСТ4543-84

Слайд 4

Описание слайда:

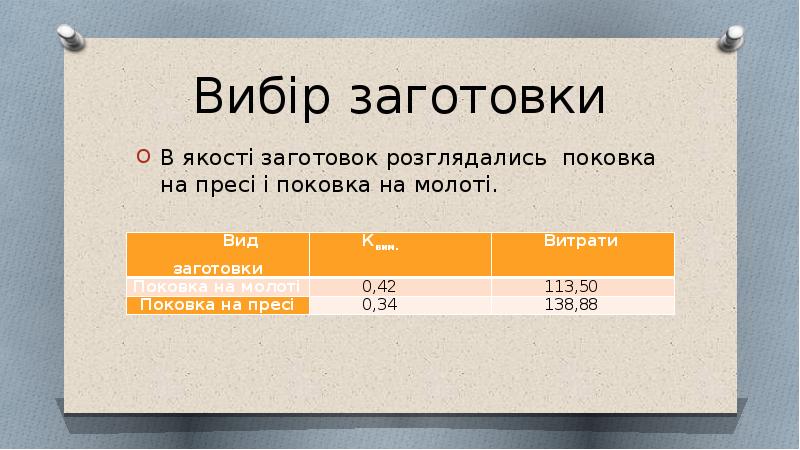

Вибір заготовки В якості заготовок розглядались поковка на пресі і поковка на молоті.

Слайд 5

Описание слайда:

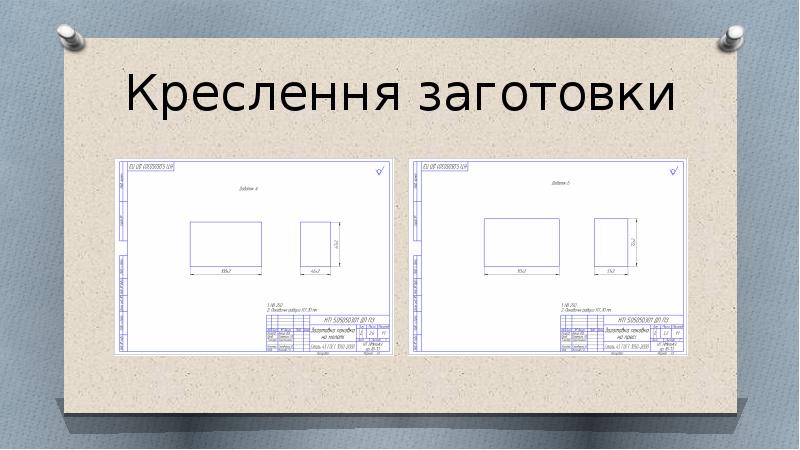

Креслення заготовки

Слайд 6

Описание слайда:

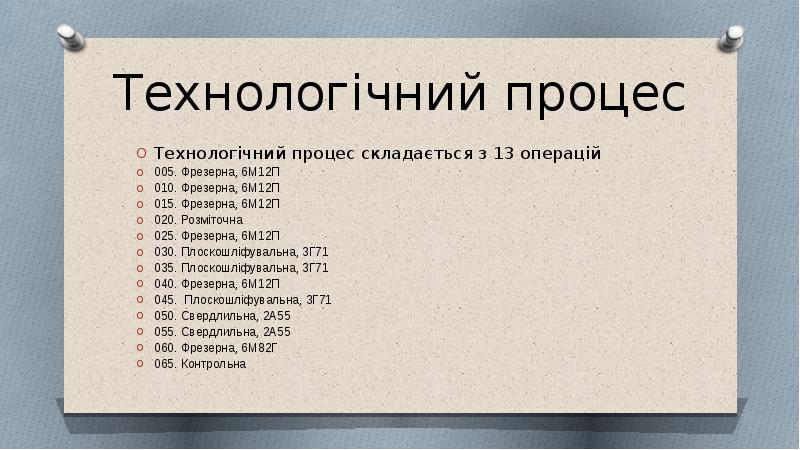

Технологічний процес Технологічний процес складається з 13 операцій 005. Фрезерна, 6М12П 010. Фрезерна, 6М12П 015. Фрезерна, 6М12П 020. Розміточна 025. Фрезерна, 6М12П 030. Плоскошліфувальна, 3Г71 035. Плоскошліфувальна, 3Г71 040. Фрезерна, 6М12П 045. Плоскошліфувальна, 3Г71 050. Свердлильна, 2А55 055. Свердлильна, 2А55 060. Фрезерна, 6М82Г 065. Контрольна

Слайд 7

Описание слайда:

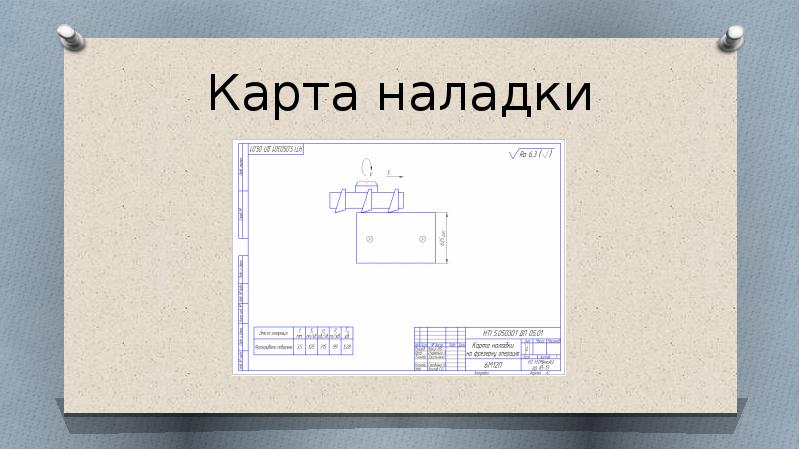

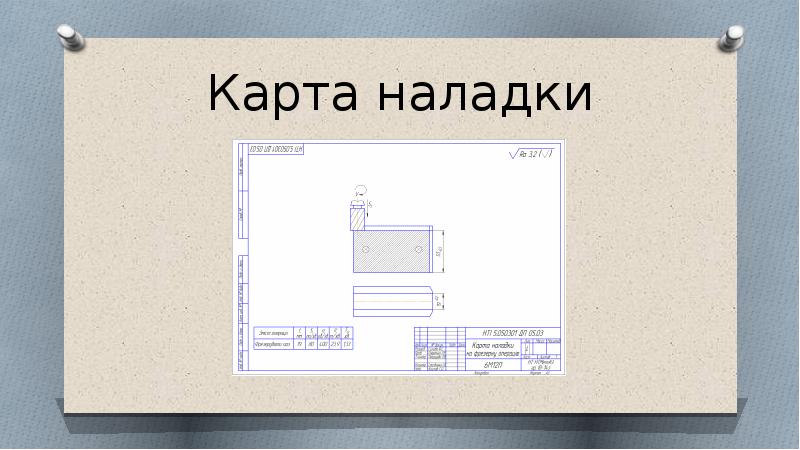

Карта наладки

Слайд 8

Описание слайда:

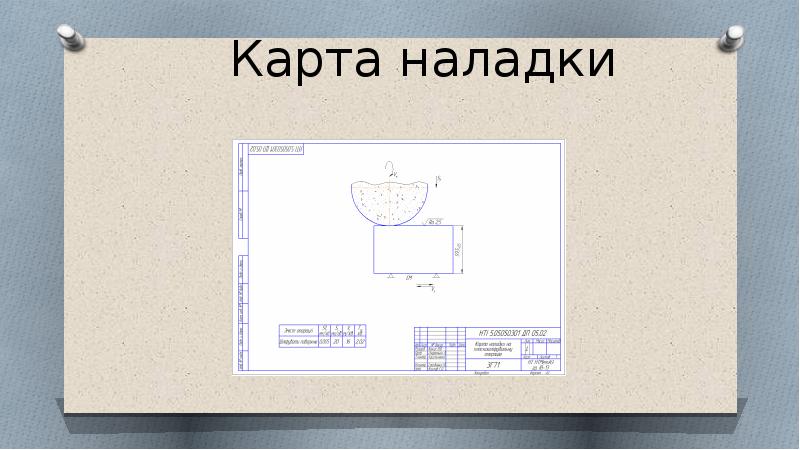

Карта наладки

Слайд 9

Описание слайда:

Карта наладки

Слайд 10

Описание слайда:

Карта наладки

Слайд 11

Описание слайда:

Різальний інструмент Фреза використовується для обробки плоских поверхонь

Слайд 12

Описание слайда:

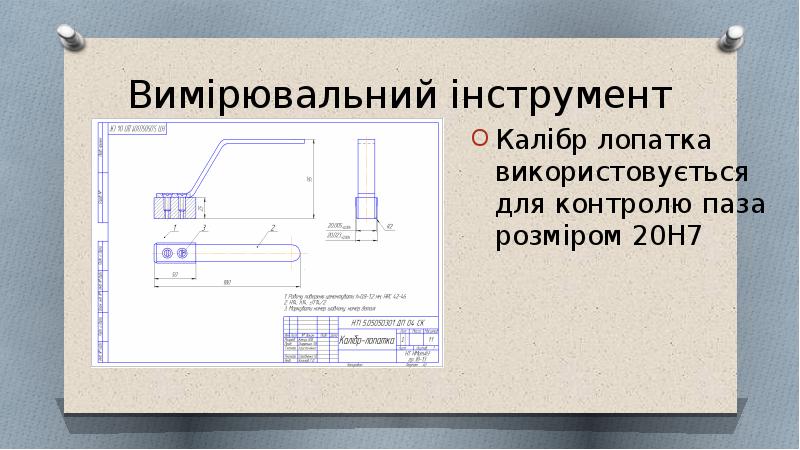

Вимірювальний інструмент Калібр лопатка використовується для контролю паза розміром 20Н7

Слайд 13

Описание слайда:

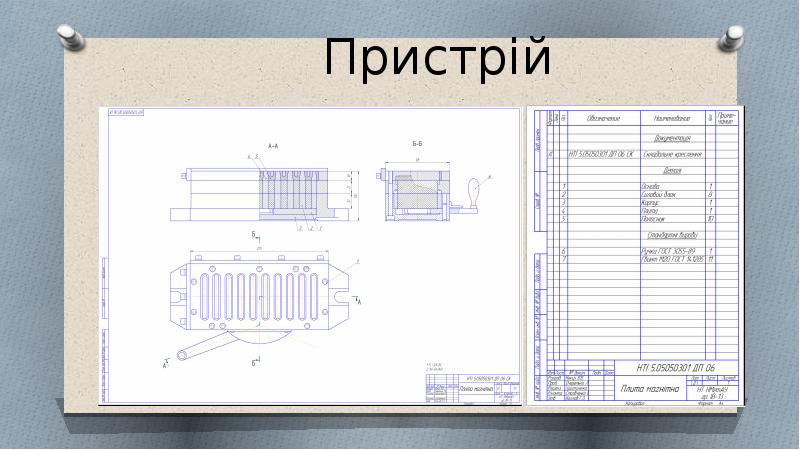

Пристрій

Слайд 14

Описание слайда:

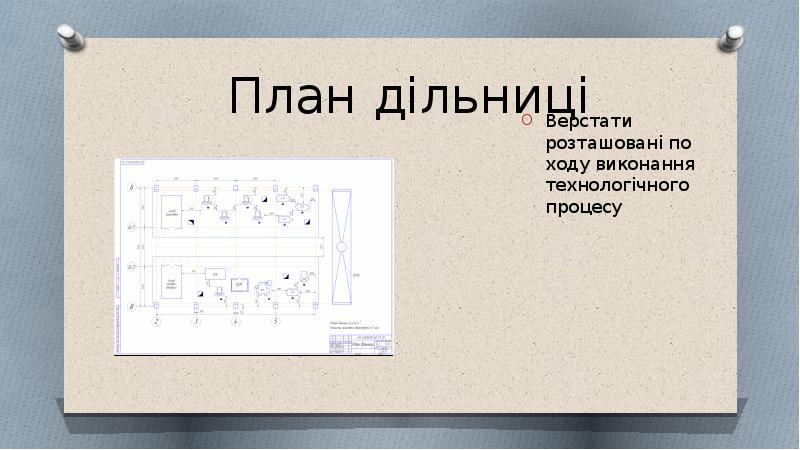

План дільниці Верстати розташовані по ходу виконання технологічного процесу

Слайд 15

Описание слайда:

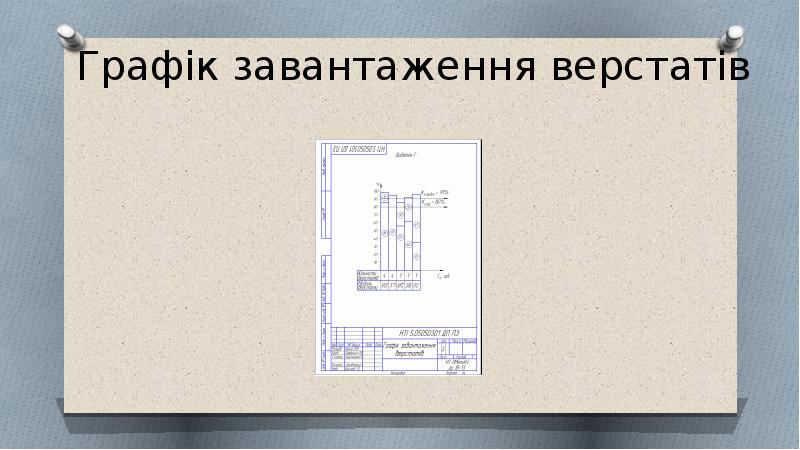

Графік завантаження верстатів

Слайд 16

Описание слайда:

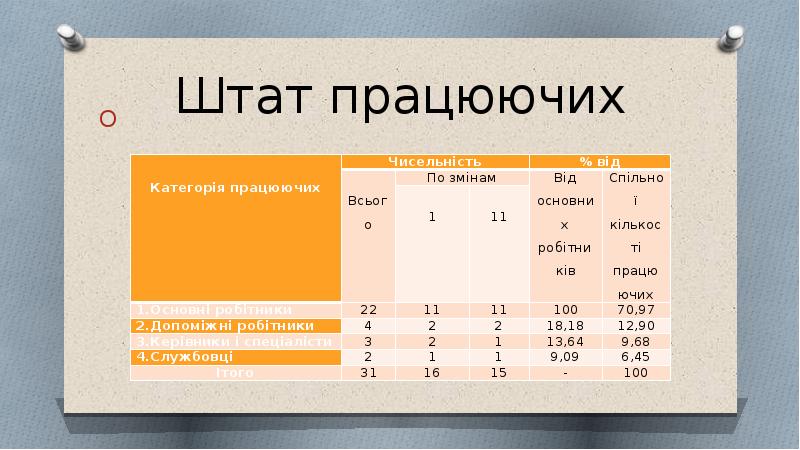

Штат працюючих

Слайд 17

Описание слайда:

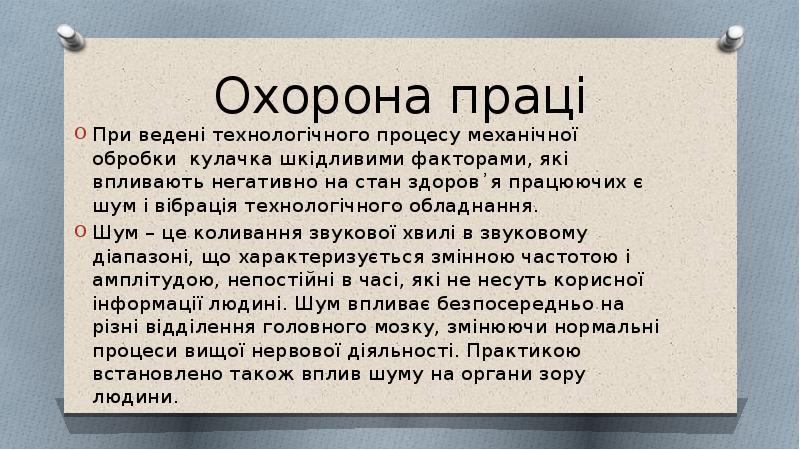

Охорона праці При ведені технологічного процесу механічної обробки кулачка шкідливими факторами, які впливають негативно на стан здоров᾿я працюючих є шум і вібрація технологічного обладнання. Шум – це коливання звукової хвилі в звуковому діапазоні, що характеризується змінною частотою і амплітудою, непостійні в часі, які не несуть корисної інформації людині. Шум впливає безпосередньо на різні відділення головного мозку, змінюючи нормальні процеси вищої нервової діяльності. Практикою встановлено також вплив шуму на органи зору людини.

Слайд 18

Описание слайда:

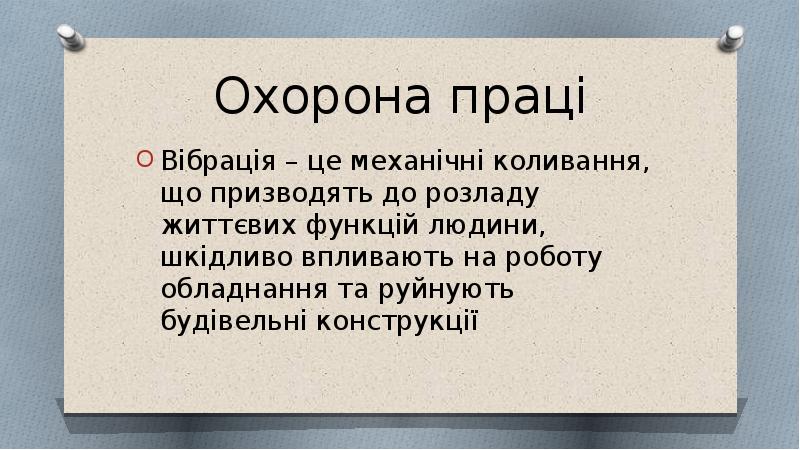

Охорона праці Вібрація – це механічні коливання, що призводять до розладу життєвих функцій людини, шкідливо впливають на роботу обладнання та руйнують будівельні конструкції

Слайд 19

Описание слайда:

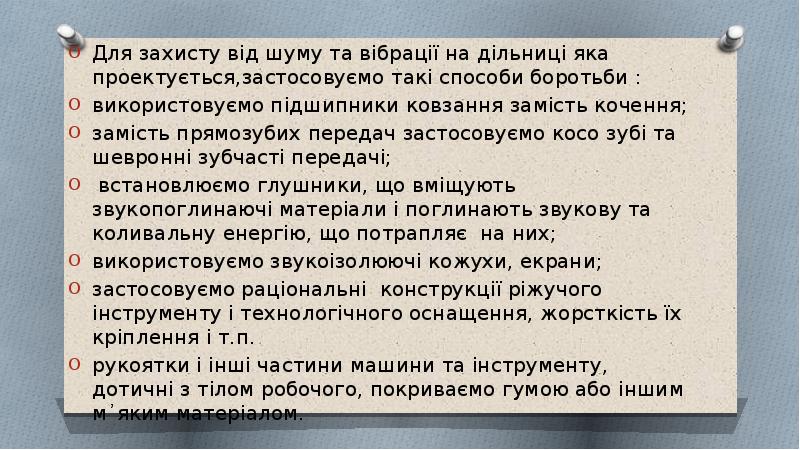

Для захисту від шуму та вібрації на дільниці яка проектується,застосовуємо такі способи боротьби : Для захисту від шуму та вібрації на дільниці яка проектується,застосовуємо такі способи боротьби : використовуємо підшипники ковзання замість кочення; замість прямозубих передач застосовуємо косо зубі та шевронні зубчасті передачі; встановлюємо глушники, що вміщують звукопоглинаючі матеріали і поглинають звукову та коливальну енергію, що потрапляє на них; використовуємо звукоізолюючі кожухи, екрани; застосовуємо раціональні конструкції ріжучого інструменту і технологічного оснащення, жорсткість їх кріплення і т.п. рукоятки і інші частини машини та інструменту, дотичні з тілом робочого, покриваємо гумою або іншим м᾿яким матеріалом.

Слайд 20

Описание слайда:

Протипожежна безпека

Слайд 21

Описание слайда:

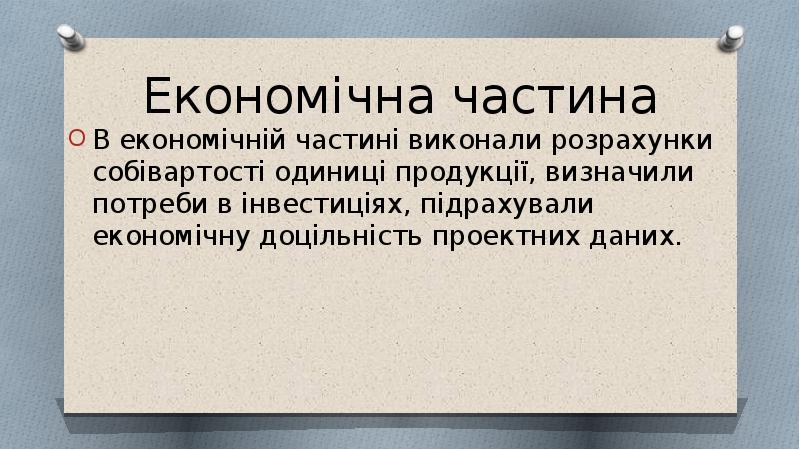

Економічна частина В економічній частині виконали розрахунки собівартості одиниці продукції, визначили потреби в інвестиціях, підрахували економічну доцільність проектних даних.

Слайд 22

Описание слайда:

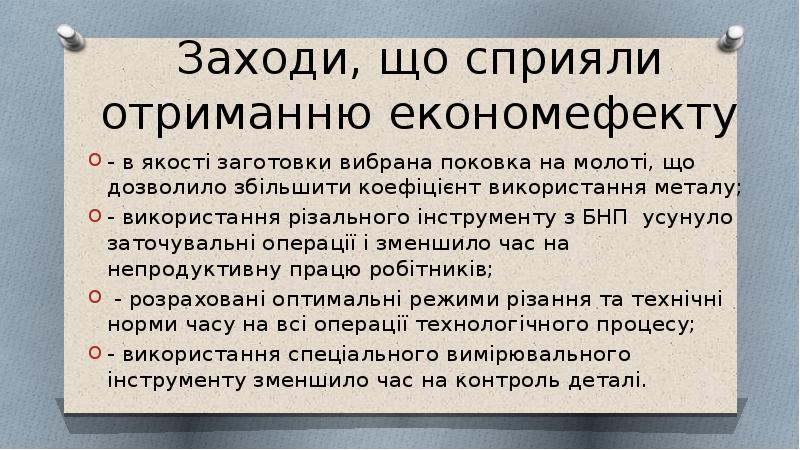

Заходи, що сприяли отриманню економефекту - в якості заготовки вибрана поковка на молоті, що дозволило збільшити коефіцієнт використання металу; - використання різального інструменту з БНП усунуло заточувальні операції і зменшило час на непродуктивну працю робітників; - розраховані оптимальні режими різання та технічні норми часу на всі операції технологічного процесу; - використання спеціального вимірювального інструменту зменшило час на контроль деталі.
