Слайд 1

Описание слайда:

Разработка сетевых приложений Судаков А.А. “Параллельные и распределенные вычисления” Лекция 21

Слайд 2

Описание слайда:

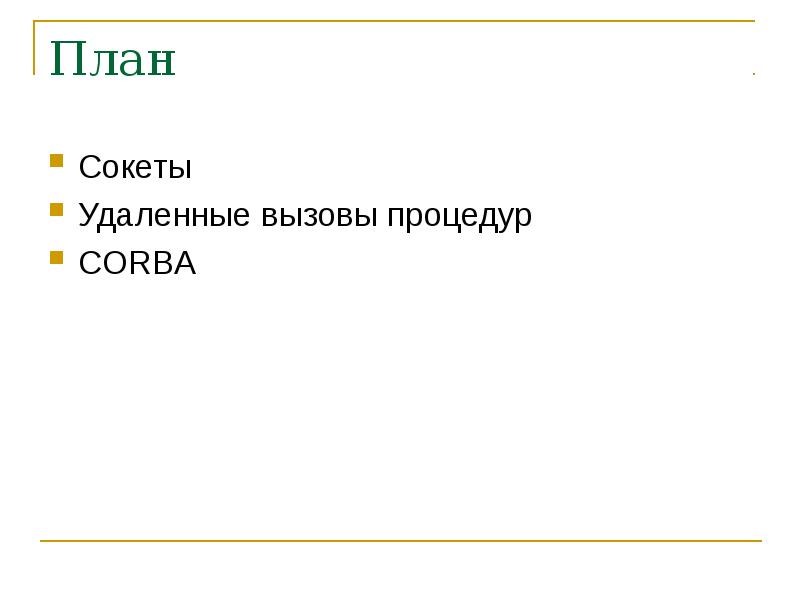

План Сокеты Удаленные вызовы процедур CORBA

Слайд 3

Описание слайда:

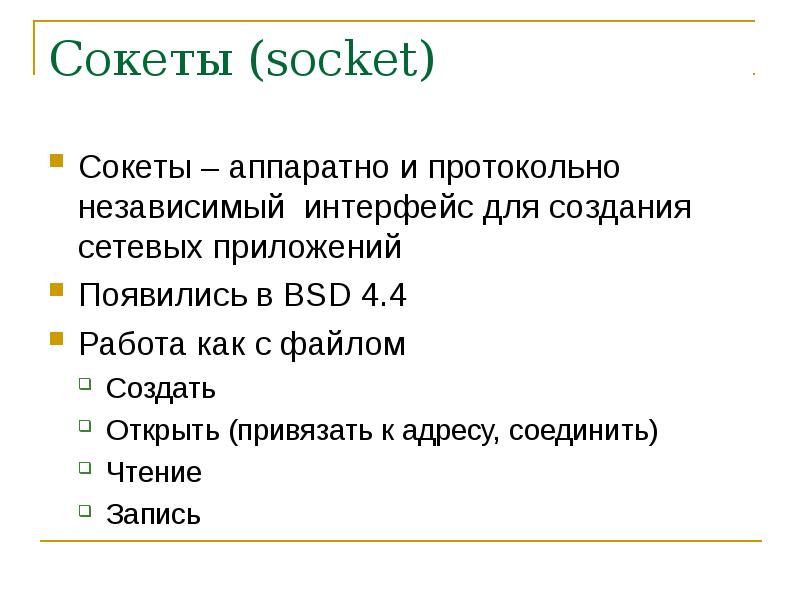

Сокеты (socket) Сокеты – аппаратно и протокольно независимый интерфейс для создания сетевых приложений Появились в BSD 4.4 Работа как с файлом Создать Открыть (привязать к адресу, соединить) Чтение Запись

Слайд 4

Описание слайда:

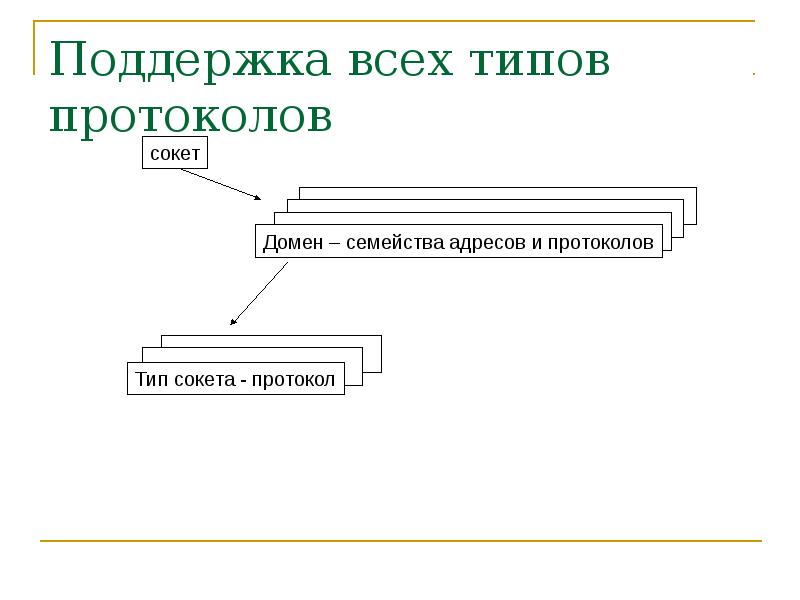

Поддержка всех типов протоколов

Слайд 5

Описание слайда:

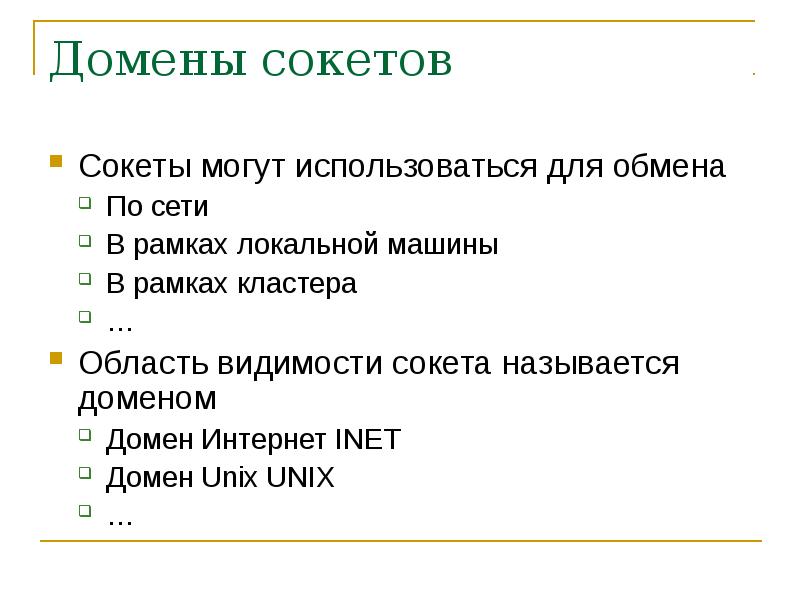

Домены сокетов Сокеты могут использоваться для обмена По сети В рамках локальной машины В рамках кластера … Область видимости сокета называется доменом Домен Интернет INET Домен Unix UNIX …

Слайд 6

Описание слайда:

Семейства протоколов Домену соответствует набор (семейство) протоколов и адресов Домен сокетов Интернет Семейство протоколов и адресов Интернет (PF_INET, AF_INET) Протокол TCP Протокол UDP Домен сокетов IPX семейство протоколов и адресов IPX (PF_IPX,AF_IPX ) Протокол IPX Протокол SPX

Слайд 7

Описание слайда:

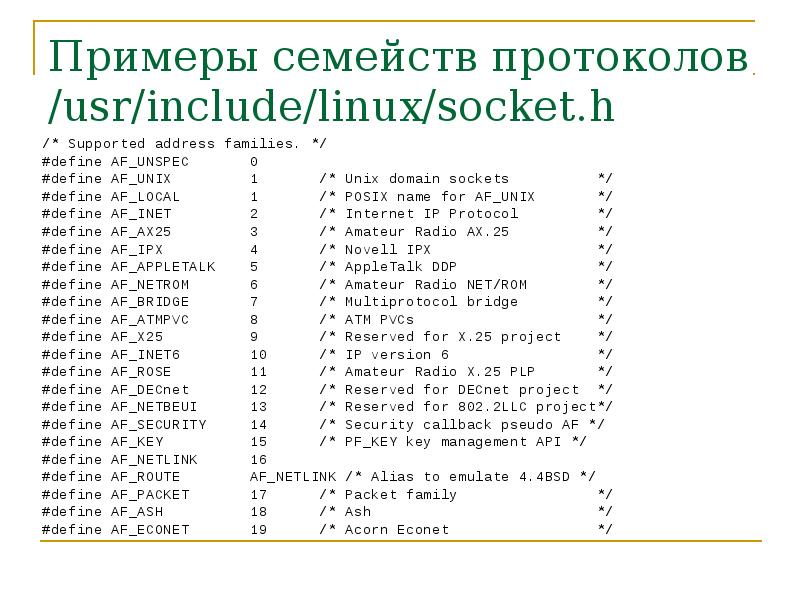

Примеры семейств протоколов /usr/include/linux/socket.h /* Supported address families. */ #define AF_UNSPEC 0 #define AF_UNIX 1 /* Unix domain sockets */ #define AF_LOCAL 1 /* POSIX name for AF_UNIX */ #define AF_INET 2 /* Internet IP Protocol */ #define AF_AX25 3 /* Amateur Radio AX.25 */ #define AF_IPX 4 /* Novell IPX */ #define AF_APPLETALK 5 /* AppleTalk DDP */ #define AF_NETROM 6 /* Amateur Radio NET/ROM */ #define AF_BRIDGE 7 /* Multiprotocol bridge */ #define AF_ATMPVC 8 /* ATM PVCs */ #define AF_X25 9 /* Reserved for X.25 project */ #define AF_INET6 10 /* IP version 6 */ #define AF_ROSE 11 /* Amateur Radio X.25 PLP */ #define AF_DECnet 12 /* Reserved for DECnet project */ #define AF_NETBEUI 13 /* Reserved for 802.2LLC project*/ #define AF_SECURITY 14 /* Security callback pseudo AF */ #define AF_KEY 15 /* PF_KEY key management API */ #define AF_NETLINK 16 #define AF_ROUTE AF_NETLINK /* Alias to emulate 4.4BSD */ #define AF_PACKET 17 /* Packet family */ #define AF_ASH 18 /* Ash */ #define AF_ECONET 19 /* Acorn Econet */

Слайд 8

Описание слайда:

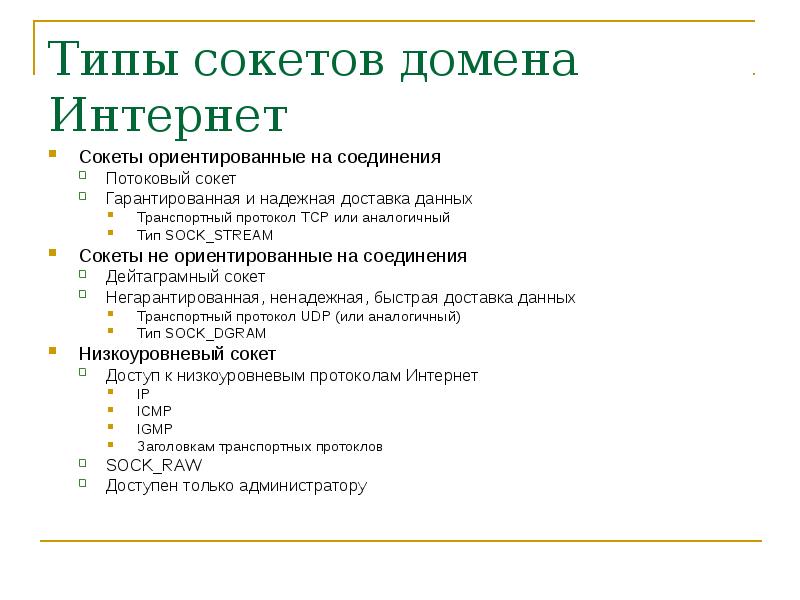

Типы сокетов домена Интернет Сокеты ориентированные на соединения Потоковый сокет Гарантированная и надежная доставка данных Транспортный протокол TCP или аналогичный Тип SOCK_STREAM Сокеты не ориентированные на соединения Дейтаграмный сокет Негарантированная, ненадежная, быстрая доставка данных Транспортный протокол UDP (или аналогичный) Тип SOCK_DGRAM Низкоуровневый сокет Доступ к низкоуровневым протоколам Интернет IP ICMP IGMP Заголовкам транспортных протоклов SOCK_RAW Доступен только администратору

Слайд 9

Описание слайда:

Функция socket() Создание сокета заданного домена, семейства и протокола int socket(int domain, int type, int protocol); int fd = socket(PF_INET,SOCK_STREAM, IPPROTO_TCP)

Слайд 10

Описание слайда:

Привязка сокета к сетевому адресу и порту Большинство протоколов требуют указания адреса конечной точки коммуникации IP – сетевой адрес TCP – порт Тип и формат адреса зависит от протокола Для сокетов разных семейств протоколов и адресов необходимо указывать свои параметры

Слайд 11

Описание слайда:

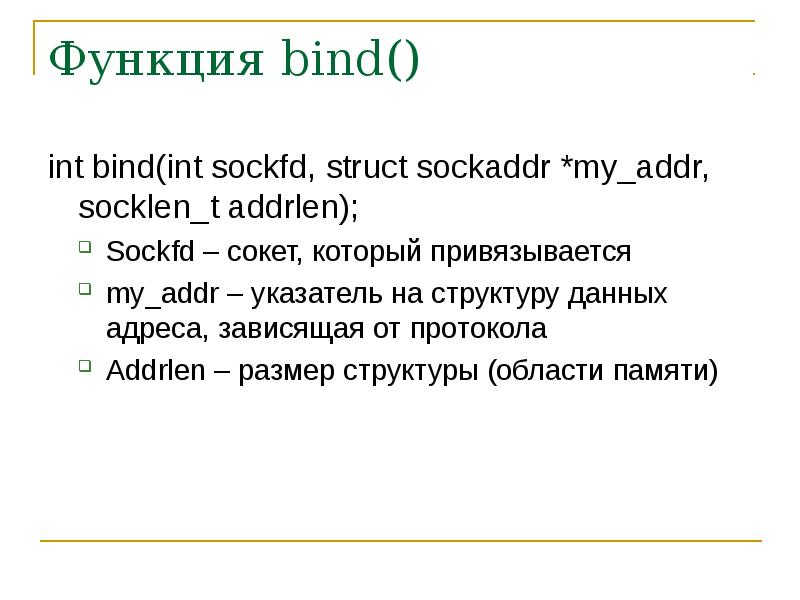

Функция bind() int bind(int sockfd, struct sockaddr *my_addr, socklen_t addrlen); Sockfd – сокет, который привязывается my_addr – указатель на структуру данных адреса, зависящая от протокола Addrlen – размер структуры (области памяти)

Слайд 12

$Формат адреса для семейства протоколов Интернет struct sockaddr_in { sa_family_t sin_family; /* address family: AF_INET */ u_int16_t sin_port; /*...$

Описание слайда:

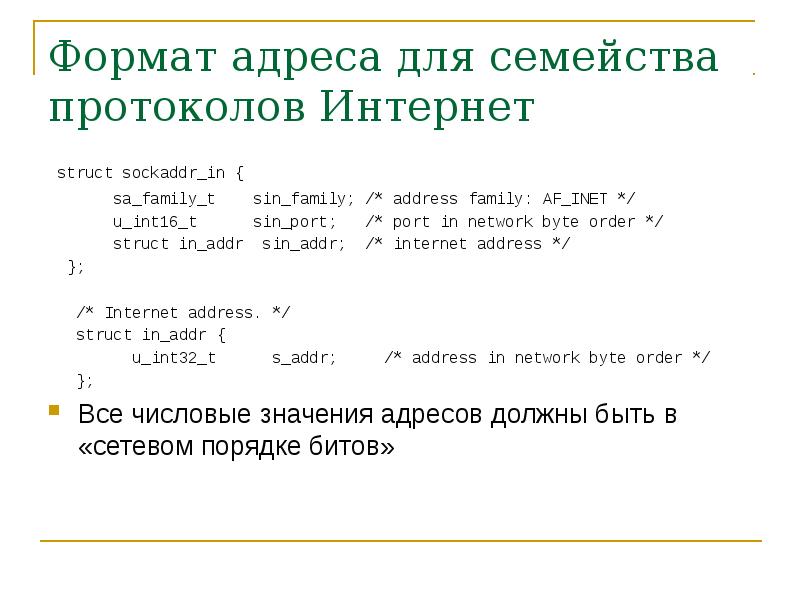

Формат адреса для семейства протоколов Интернет struct sockaddr_in { sa_family_t sin_family; /* address family: AF_INET */ u_int16_t sin_port; /* port in network byte order */ struct in_addr sin_addr; /* internet address */ }; /* Internet address. */ struct in_addr { u_int32_t s_addr; /* address in network byte order */ }; Все числовые значения адресов должны быть в «сетевом порядке битов»

Слайд 13

Описание слайда:

Порядок байт сети и локальной машины Для передачи информации между машинами все представление данных должно быть одинаковым для всех машин Разные аппаратные платформы по разному представляют целые числа Необходимы функции преобразования сетевого порядка битов в порядок битов машины и наоборот ntohs() – short от сетевого порядка к порядку хоста ntohl() - long от сетевого порядка к порядку хоста htons() - short от порядка хоста к сетевому порядку htonl() - long от порядка хоста к сетевому порядку

Слайд 14

Описание слайда:

Пример привязки адреса struct sockaddr_in addr; unsigned long ip_addr_host = 0x0A190511; //10.25.5.11; unsigned long ip_addr_net = htonl(ip_addr_host ); // 0x1105190A unsigned short tcp_port_host=22; // 0x0016 unsigned short tcp_port_net=htons(tcp_port_host); //0x1600 addr.sin_family = AF_INET; addr.sin_port = tcp_port_net; addr.s_addr = ip_addr_net; bind(sock_fd, &addr, sizeof(addr));

Слайд 15

Описание слайда:

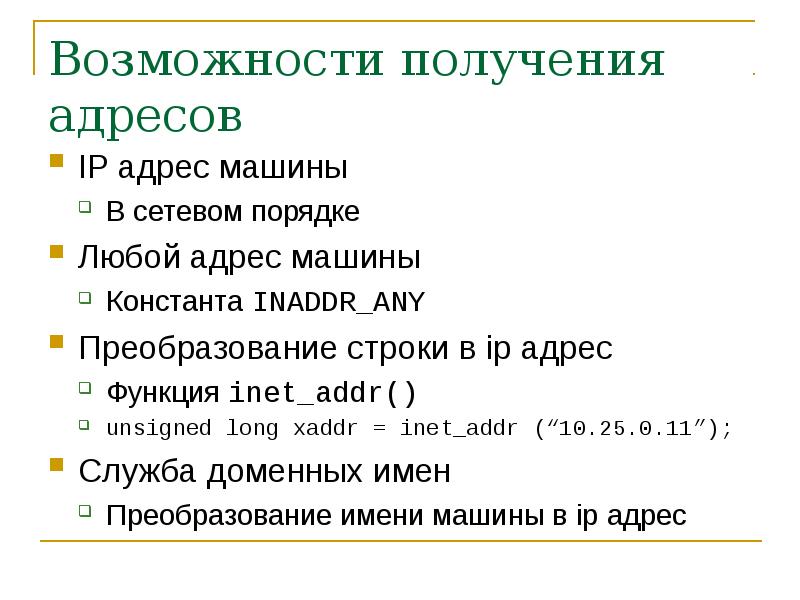

Возможности получения адресов IP адрес машины В сетевом порядке Любой адрес машины Константа INADDR_ANY Преобразование строки в ip адрес Функция inet_addr() unsigned long xaddr = inet_addr (“10.25.0.11”); Служба доменных имен Преобразование имени машины в ip адрес

Слайд 16

$Использование службы доменных имен для получения ip адреса struct sockaddr_in addr; struct hostent *gethostbyname(const char *name); struct hostent {...$

Описание слайда:

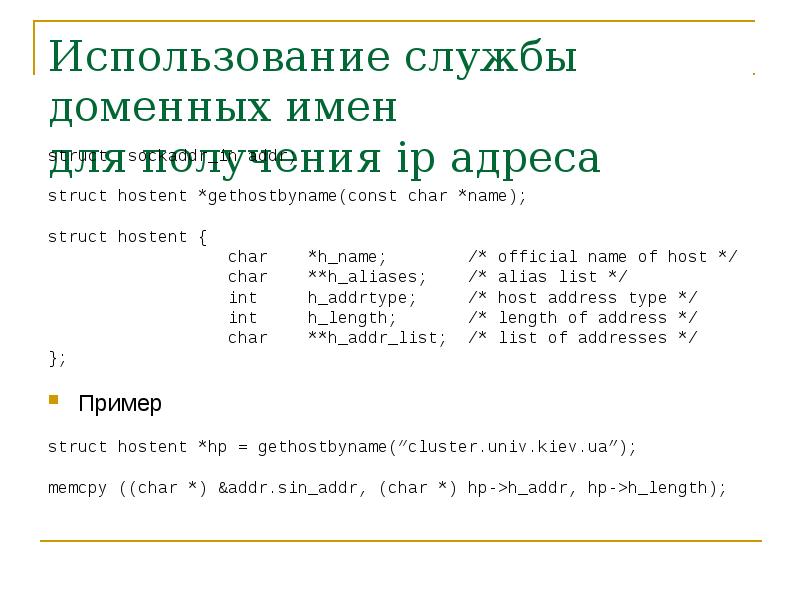

Использование службы доменных имен для получения ip адреса struct sockaddr_in addr; struct hostent *gethostbyname(const char *name); struct hostent { char *h_name; /* official name of host */ char **h_aliases; /* alias list */ int h_addrtype; /* host address type */ int h_length; /* length of address */ char **h_addr_list; /* list of addresses */ }; Пример struct hostent *hp = gethostbyname(“cluster.univ.kiev.ua”); memcpy ((char *) &addr.sin_addr, (char *) hp->h_addr, hp->h_length);

Слайд 17

Описание слайда:

Режимы сокетов Несоединенный сокет Соединенный сокет Сокет может отправлять данные тому сокету, с которым он соединен Обязательно для передачи данных через сокеты ориентированные на соединение Режим прослушивания Сокет ожидает приема соединений Обязательно для серверных сокетов, ориентированных на соединение Режим приема соединения Сокет в режиме прослушивания возвращает соединенный с клиентом сокет Используется серверными сокетами

Слайд 18

Описание слайда:

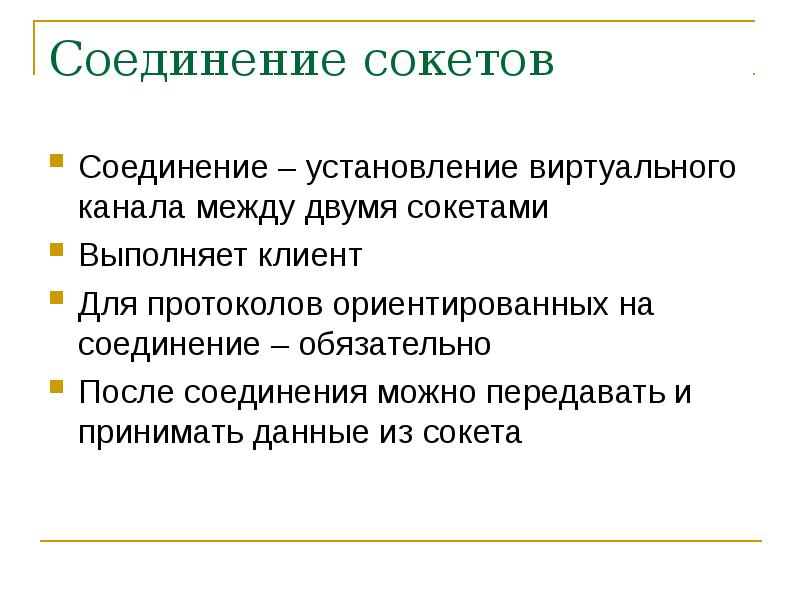

Соединение сокетов Соединение – установление виртуального канала между двумя сокетами Выполняет клиент Для протоколов ориентированных на соединение – обязательно После соединения можно передавать и принимать данные из сокета

Слайд 19

Описание слайда:

Функция connect() int connect(int sockfd, const struct sockaddr *serv_addr, socklen_t addrlen); Соединяет указанный сокет с указанным адресом sid – сокет Addr – заполненная структура адреса len – размер структуры connect(sid,(sockaddr*)&addr,len);

Слайд 20

Описание слайда:

Серверный сокет в режиме прослушивания (LISTEN) Сервер постоянно «слушает» на сетевые соединения Используется специальный режим сокета LISTEN Сокету должен быть назначен адрес Должна быть вызвана функция listen() int listen(int socket_fd, int max_backlog) socket_fd – сокет, который переводится в режим прослушивания max_backlog – максимальное количество входных соединений, которые ожидают на прием

Слайд 21

Описание слайда:

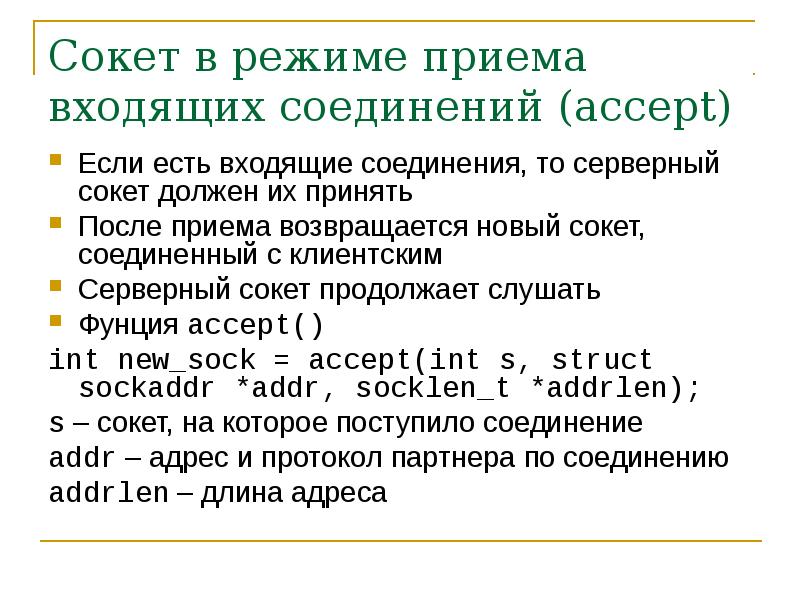

Сокет в режиме приема входящих соединений (accept) Если есть входящие соединения, то серверный сокет должен их принять После приема возвращается новый сокет, соединенный с клиентским Серверный сокет продолжает слушать Фунция accept() int new_sock = accept(int s, struct sockaddr *addr, socklen_t *addrlen); s – сокет, на которое поступило соединение addr – адрес и протокол партнера по соединению addrlen – длина адреса

Слайд 22

Описание слайда:

Прием и передача информации Через два соединенных сокета возможен прием и передача данных в обоих направлениях Прием – функция read() или recv() ssize_t read(int fd, void *buf, size_t count); fd – дескриптор сокета buf – указатель начала данных в памяти count – количество байт данных для передачи Передача данных – write() recv() ssize_t write(int fd, const void *buf, size_t count); fd – дескриптор сокета buf – указатель начала области памяти, куда писать данные count – количество байт данных для приема

Слайд 23

Описание слайда:

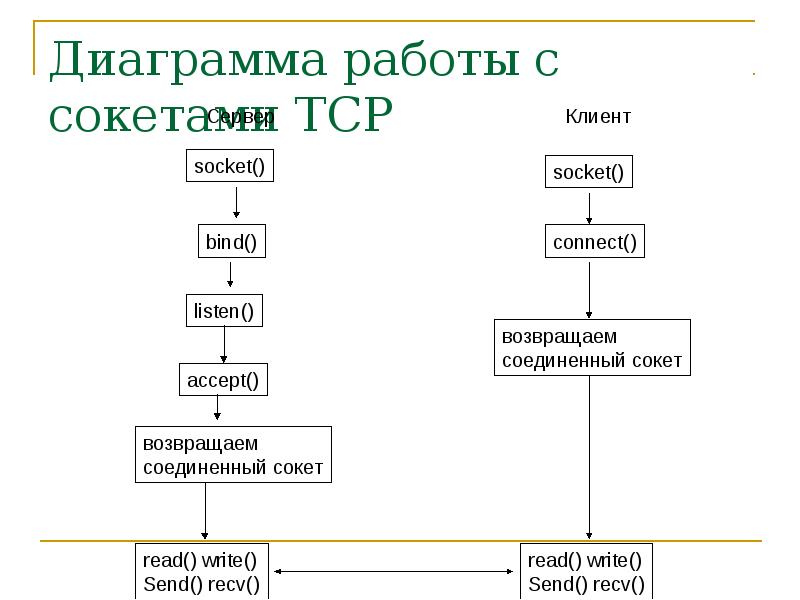

Диаграмма работы с сокетами TCP

Слайд 24

Описание слайда:

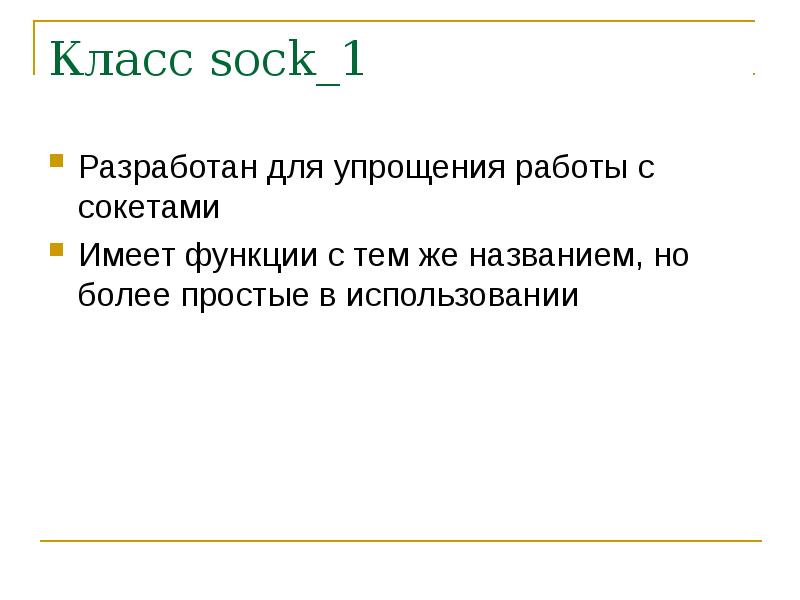

Класс sock_1 Разработан для упрощения работы с сокетами Имеет функции с тем же названием, но более простые в использовании

Слайд 25

$Пример сервера #include "sock_1.h" #include using namespace std; int main(){ sock_1 sock_listen(PF_INET, SOCK_STREAM); try {...$

Описание слайда:

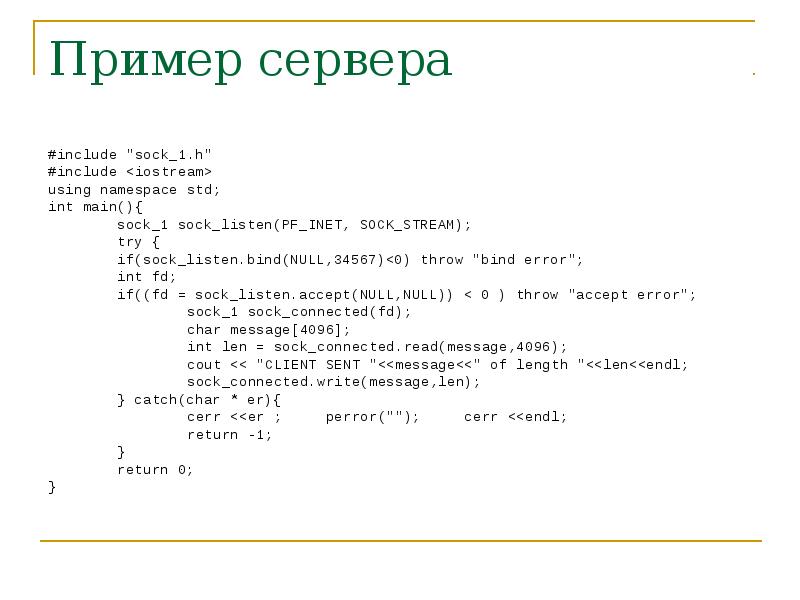

Пример сервера #include "sock_1.h" #include using namespace std; int main(){ sock_1 sock_listen(PF_INET, SOCK_STREAM); try { if(sock_listen.bind(NULL,34567)

Слайд 26

$Пример клиента #include "sock_1.h" #include using namespace std; int main(){ sock_1 connect_sock(PF_INET,SOCK_STREAM); try {...$

Описание слайда:

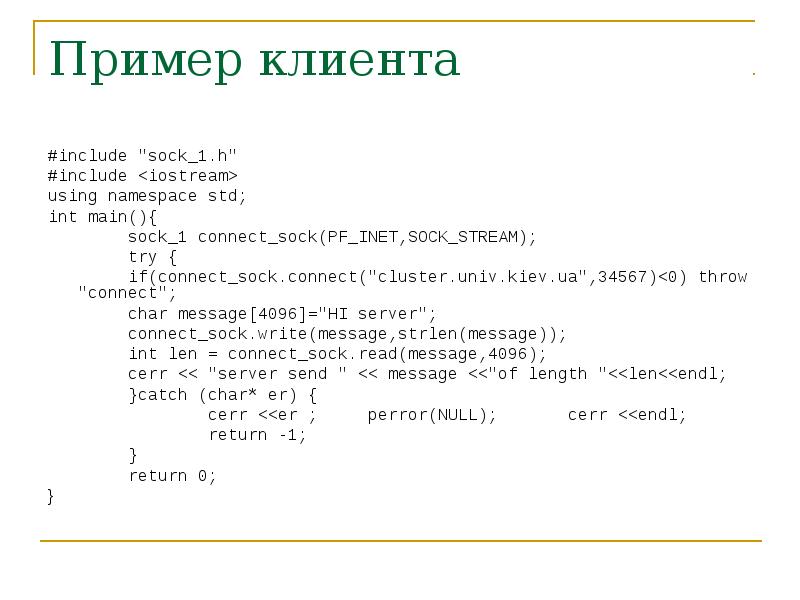

Пример клиента #include "sock_1.h" #include using namespace std; int main(){ sock_1 connect_sock(PF_INET,SOCK_STREAM); try { if(connect_sock.connect("cluster.univ.kiev.ua",34567)

Слайд 27

Описание слайда:

Пример выполнения [saa@cluster socket]$ g++ ./client.cpp ./sock_1.cpp -o client [saa@cluster socket]$ ./client server send HI serverof length 9

Слайд 28

Описание слайда:

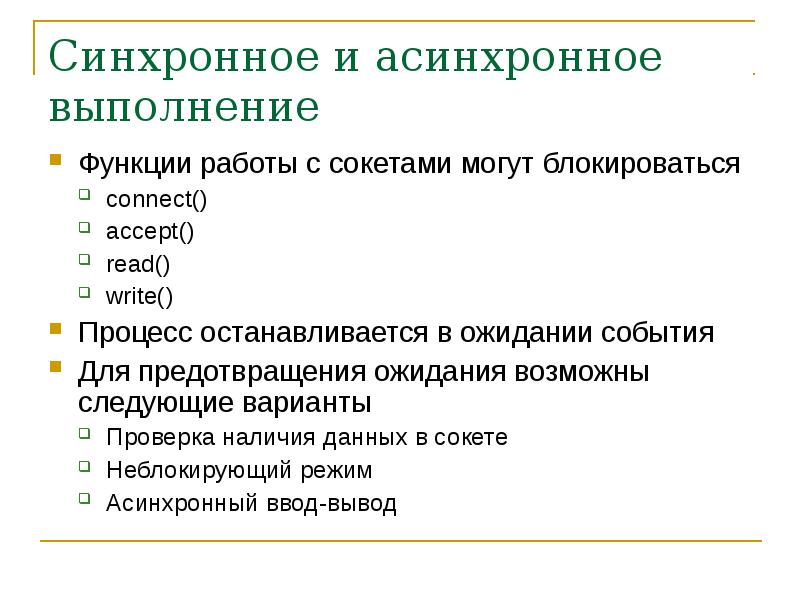

Синхронное и асинхронное выполнение Функции работы с сокетами могут блокироваться connect() accept() read() write() Процесс останавливается в ожидании события Для предотвращения ожидания возможны следующие варианты Проверка наличия данных в сокете Неблокирующий режим Асинхронный ввод-вывод

Слайд 29

Описание слайда:

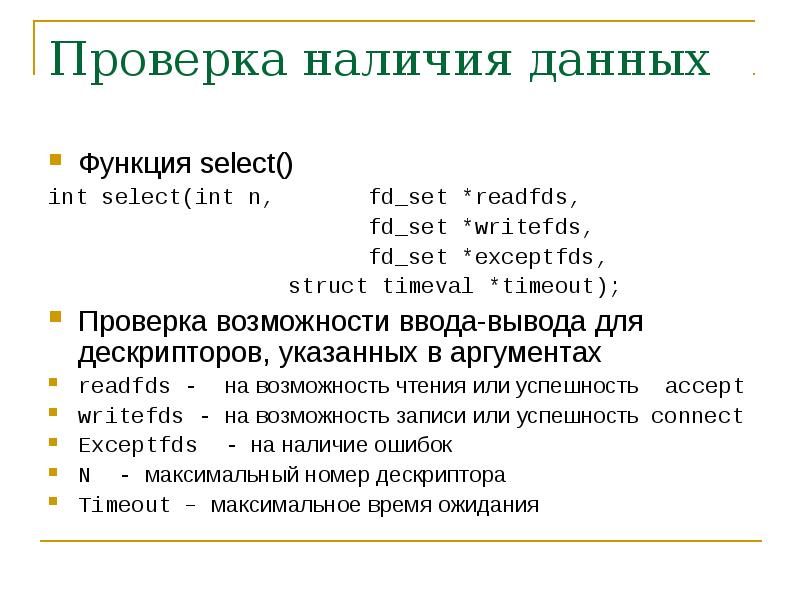

Проверка наличия данных Функция select() int select(int n, fd_set *readfds, fd_set *writefds, fd_set *exceptfds, struct timeval *timeout); Проверка возможности ввода-вывода для дескрипторов, указанных в аргументах readfds - на возможность чтения или успешность accept writefds - на возможность записи или успешность connect Exceptfds - на наличие ошибок N - максимальный номер дескриптора Timeout – максимальное время ожидания

Слайд 30

Описание слайда:

Удаленные вызовы процедур Надстройка над сокетами Позволяют просто передавать сложные структуры данных на удаленную машину Выполнять с ними действия Возвращать результат Это выглядит как вызов процедуры на удаленной машине

Слайд 31

Описание слайда:

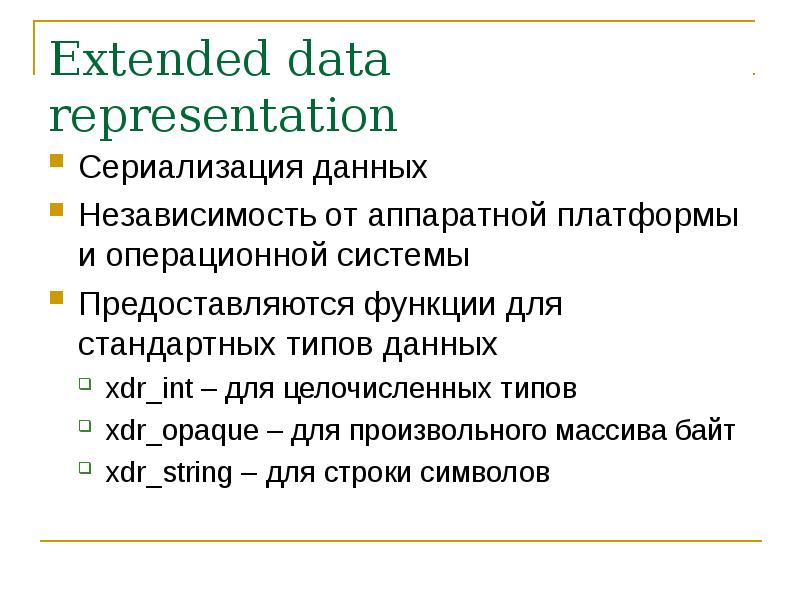

Extended data representation Сериализация данных Независимость от аппаратной платформы и операционной системы Предоставляются функции для стандартных типов данных xdr_int – для целочисленных типов xdr_opaque – для произвольного массива байт xdr_string – для строки символов

Слайд 32

Описание слайда:

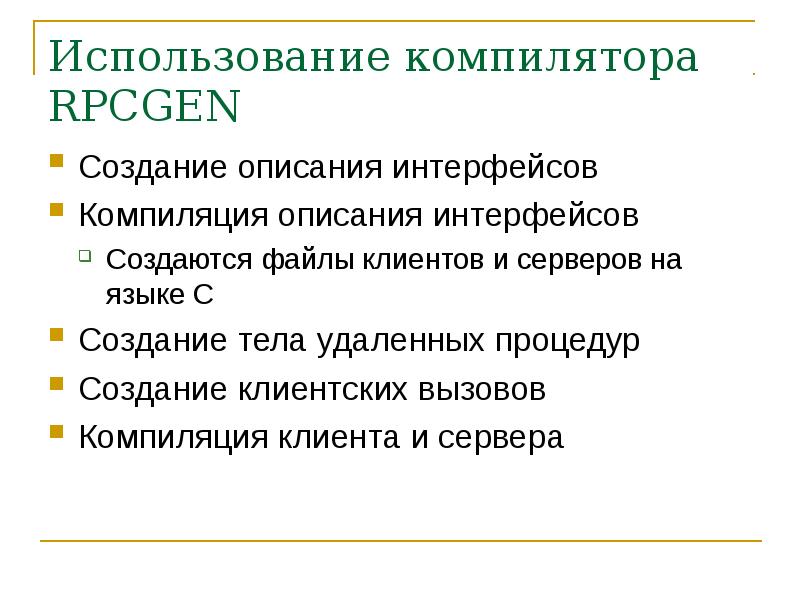

Использование компилятора RPCGEN Создание описания интерфейсов Компиляция описания интерфейсов Создаются файлы клиентов и серверов на языке С Создание тела удаленных процедур Создание клиентских вызовов Компиляция клиента и сервера

Слайд 33

Описание слайда:

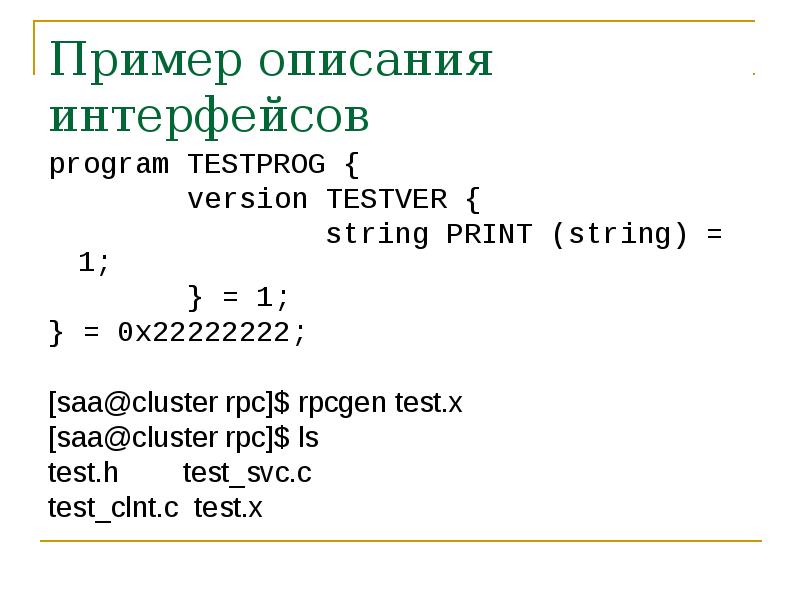

Пример описания интерфейсов program TESTPROG { version TESTVER { string PRINT (string) = 1; } = 1; } = 0x22222222; [saa@cluster rpc]$ rpcgen test.x [saa@cluster rpc]$ ls test.h test_svc.c test_clnt.c test.x

Слайд 34

Описание слайда:

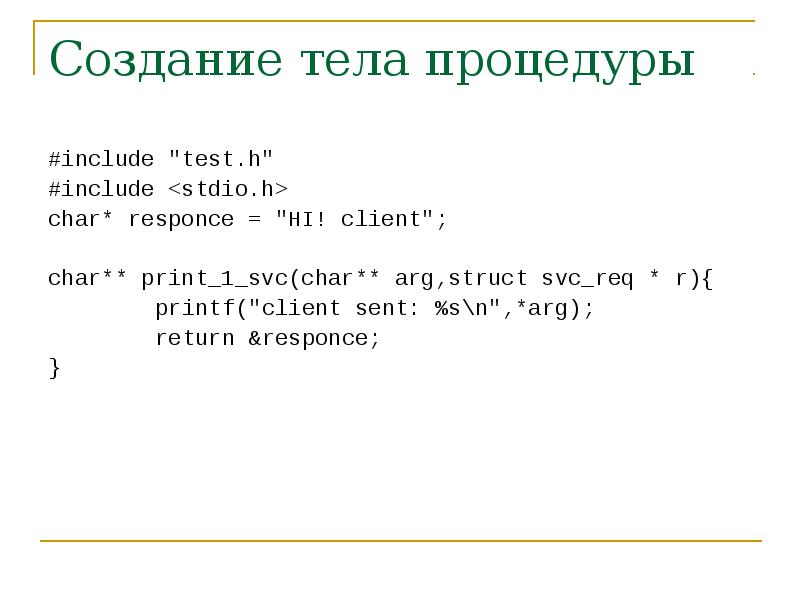

Создание тела процедуры #include "test.h" #include char* responce = "HI! client"; char** print_1_svc(char** arg,struct svc_req * r){ printf("client sent: %s\n",*arg); return &responce; }

Слайд 35

Описание слайда:

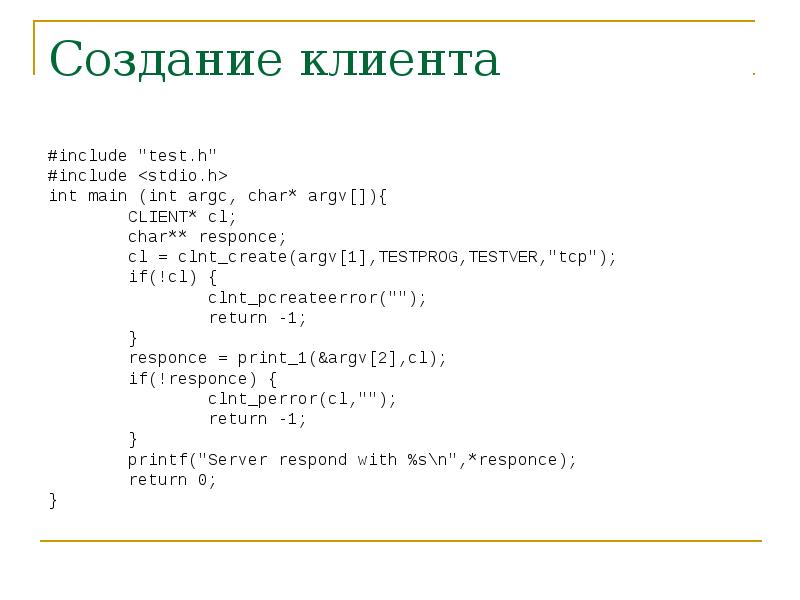

Создание клиента #include "test.h" #include int main (int argc, char* argv[]){ CLIENT* cl; char** responce; cl = clnt_create(argv[1],TESTPROG,TESTVER,"tcp"); if(!cl) { clnt_pcreateerror(""); return -1; } responce = print_1(&argv[2],cl); if(!responce) { clnt_perror(cl,""); return -1; } printf("Server respond with %s\n",*responce); return 0; }

Слайд 36

Описание слайда:

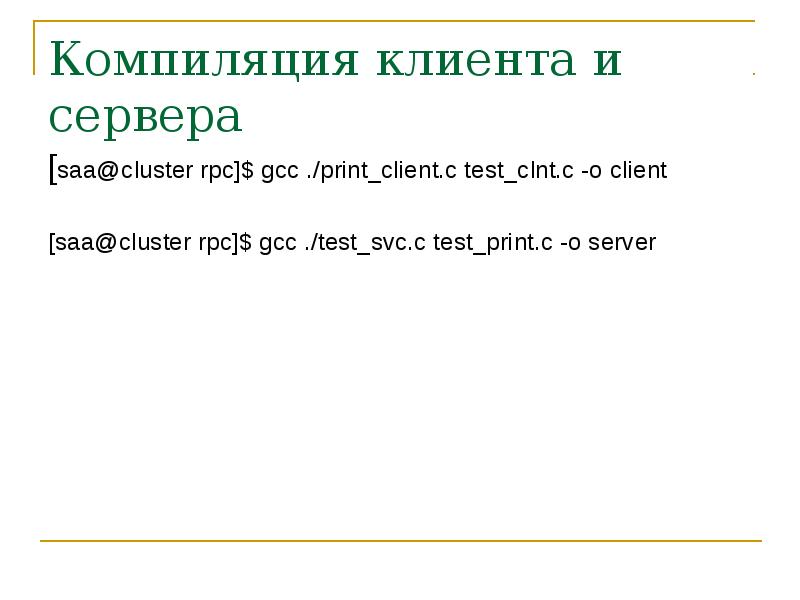

Компиляция клиента и сервера [saa@cluster rpc]$ gcc ./print_client.c test_clnt.c -o client [saa@cluster rpc]$ gcc ./test_svc.c test_print.c -o server

Слайд 37

Описание слайда:

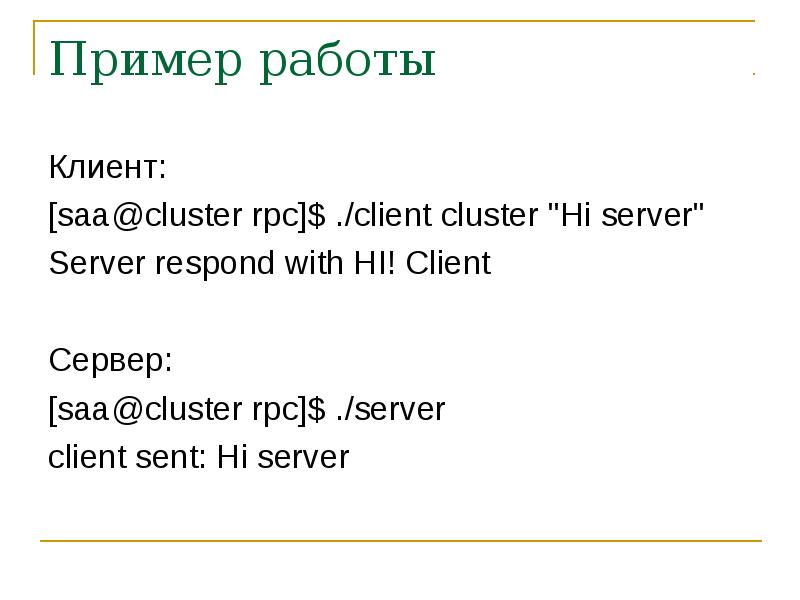

Пример работы Клиент: [saa@cluster rpc]$ ./client cluster "Hi server" Server respond with HI! Client Сервер: [saa@cluster rpc]$ ./server client sent: Hi server

Слайд 38

Описание слайда:

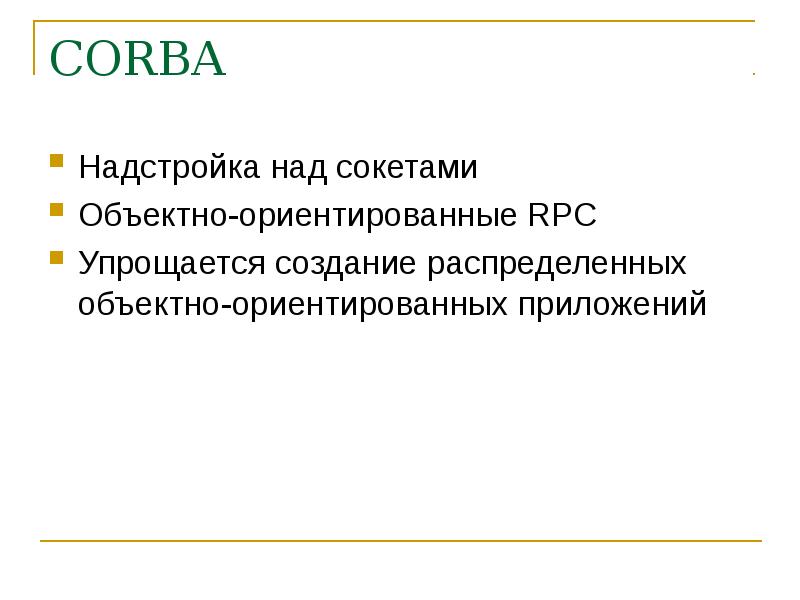

CORBA Надстройка над сокетами Объектно-ориентированные RPC Упрощается создание распределенных объектно-ориентированных приложений

Слайд 39

Описание слайда:

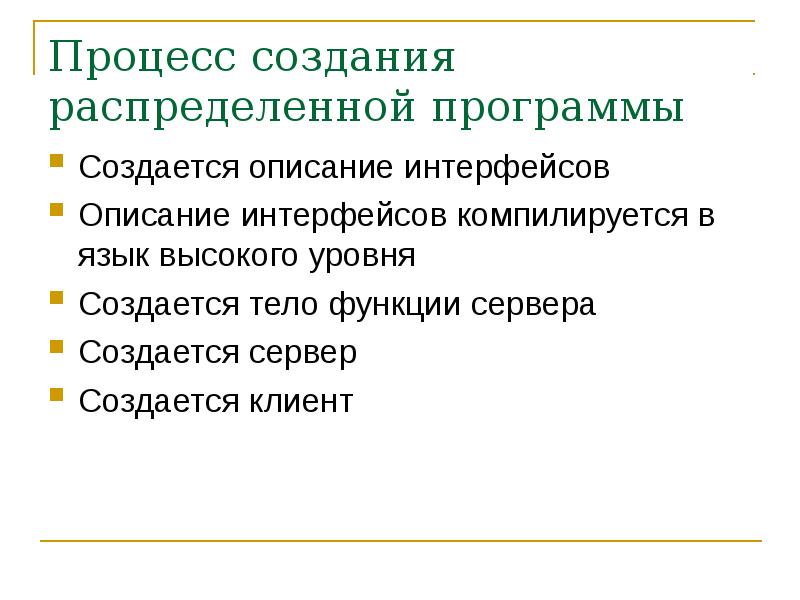

Процесс создания распределенной программы Создается описание интерфейсов Описание интерфейсов компилируется в язык высокого уровня Создается тело функции сервера Создается сервер Создается клиент

Слайд 40

Описание слайда:

Пример – описание интерфейса module TestModule { interface TestInterface { string print(in string mes); }; }; [saa@cluster 1]$ orbit-idl-2 --skeleton-impl test.idl orbit-idl-2 2.8.2 compiling mode, show preprocessor errors, passes: stubs skels common headers imodule [saa@cluster 1]$ ls test-common.c test.h test.idl test-skelimpl.c test-skels.c test-stubs.c [saa@cluster 1]$

Слайд 41

Описание слайда:

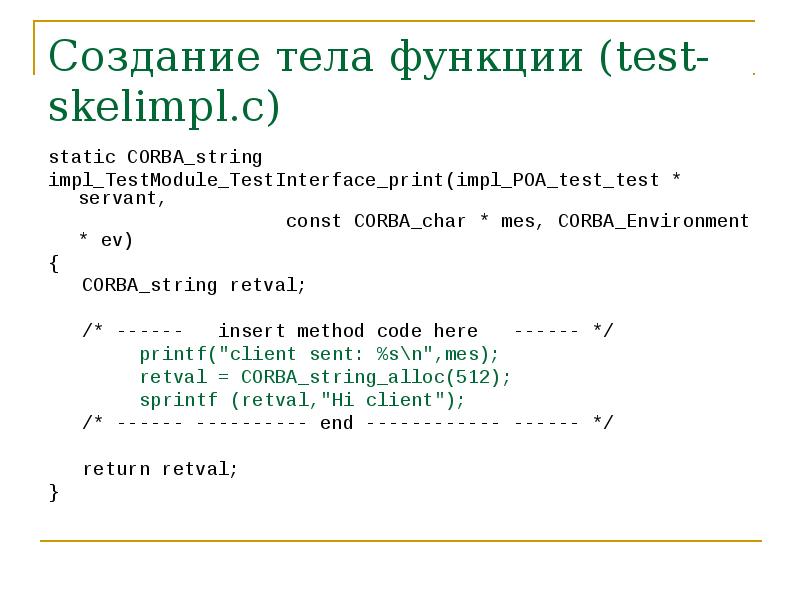

Создание тела функции (test-skelimpl.c) static CORBA_string impl_TestModule_TestInterface_print(impl_POA_test_test * servant, const CORBA_char * mes, CORBA_Environment * ev) { CORBA_string retval; /* ------ insert method code here ------ */ printf("client sent: %s\n",mes); retval = CORBA_string_alloc(512); sprintf (retval,"Hi client"); /* ------ ---------- end ------------ ------ */ return retval; }

Слайд 42

Описание слайда:

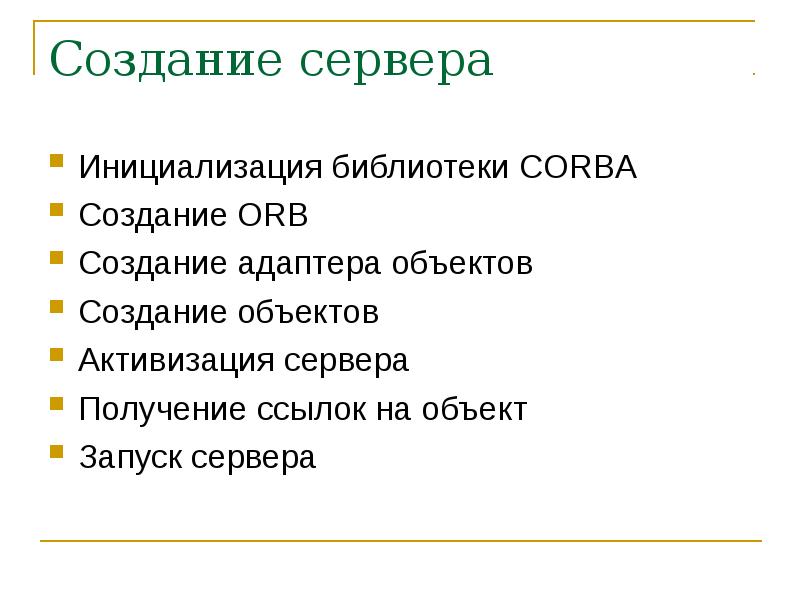

Создание сервера Инициализация библиотеки CORBA Создание ORB Создание адаптера объектов Создание объектов Активизация сервера Получение ссылок на объект Запуск сервера

Слайд 43

$Пример сервера (test-skelimpl.c) int main (int argc, char* argv[]){ PortableServer_POA poa; TestModule_TestInterface server = CORBA_OBJECT_NIL;...$

Описание слайда:

Пример сервера (test-skelimpl.c) int main (int argc, char* argv[]){ PortableServer_POA poa; TestModule_TestInterface server = CORBA_OBJECT_NIL; CORBA_ORB orb = CORBA_OBJECT_NIL; CORBA_Environment ev; gchar *objref=NULL; CORBA_char filename[] = "test_service.ior"; FILE* file = NULL; CORBA_exception_init(&ev); orb=CORBA_ORB_init(&argc,argv,"orbit-local-orb",&ev); poa= (PortableServer_POA) CORBA_ORB_resolve_initial_references(orb,"RootPOA",&ev); server = impl_TestModule_TestInterface__create (poa, &ev); PortableServer_POAManager_activate(PortableServer_POA__get_the_POAManager(poa, &ev),&ev); objref= CORBA_ORB_object_to_string (orb, server, &ev); if ((file=fopen(filename, "w"))==NULL) g_error ("could not open '%s'\n", filename); fprintf(file, "%s",objref); fclose (file); free(objref); CORBA_ORB_run(orb,&ev); CORBA_Object_release(server,&ev); CORBA_ORB_shutdown(orb,CORBA_FALSE,&ev); return 0; }

Слайд 44

Описание слайда:

Создание клиента (test_client.c) Инициализация библиотеки CORBA Инициализация брокера Получение ссылки на объект Вызов функций

Слайд 45

$Пример клиента #include #include "test.h" int main(int argc, char* argv[]){ CORBA_ORB orb=CORBA_OBJECT_NIL; CORBA_Environment ev;...$

Описание слайда:

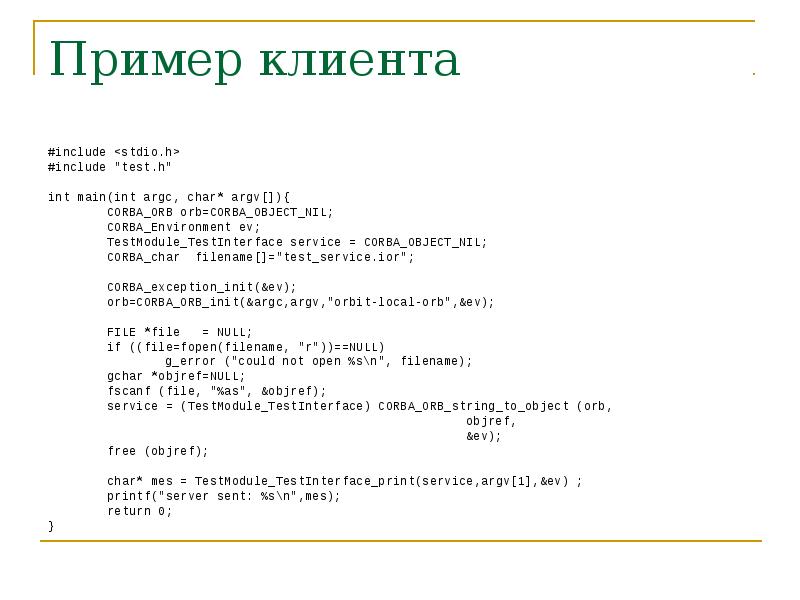

Пример клиента #include #include "test.h" int main(int argc, char* argv[]){ CORBA_ORB orb=CORBA_OBJECT_NIL; CORBA_Environment ev; TestModule_TestInterface service = CORBA_OBJECT_NIL; CORBA_char filename[]="test_service.ior"; CORBA_exception_init(&ev); orb=CORBA_ORB_init(&argc,argv,"orbit-local-orb",&ev); FILE *file = NULL; if ((file=fopen(filename, "r"))==NULL) g_error ("could not open %s\n", filename); gchar *objref=NULL; fscanf (file, "%as", &objref); service = (TestModule_TestInterface) CORBA_ORB_string_to_object (orb, objref, &ev); free (objref); char* mes = TestModule_TestInterface_print(service,argv[1],&ev) ; printf("server sent: %s\n",mes); return 0; }

Слайд 46

Описание слайда:

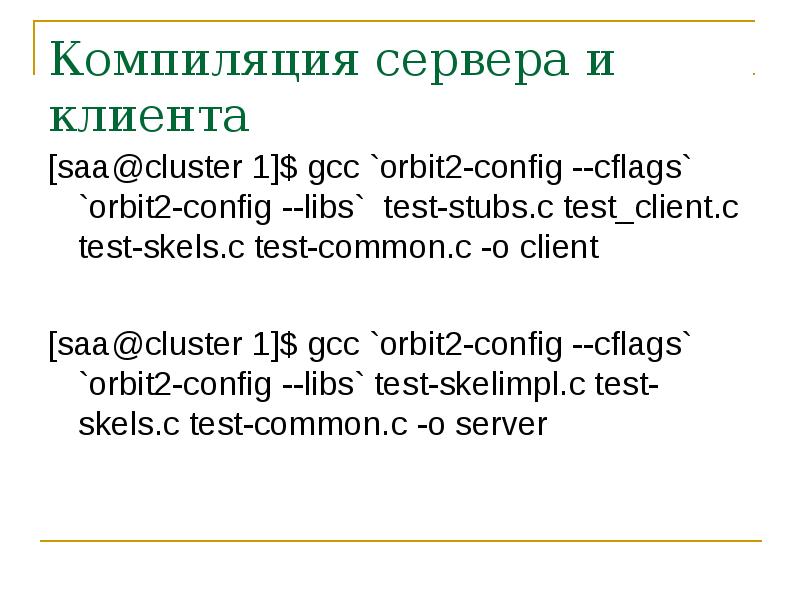

Компиляция сервера и клиента [saa@cluster 1]$ gcc `orbit2-config --cflags` `orbit2-config --libs` test-stubs.c test_client.c test-skels.c test-common.c -o client [saa@cluster 1]$ gcc `orbit2-config --cflags` `orbit2-config --libs` test-skelimpl.c test-skels.c test-common.c -o server
